Typ produktu	Okap kuchenny
Marka	Hotpoint-Ariston
Model	HRP 6.5 CM (AN)HA
Wysokość (regulowana)	61 - 82 cm
Szerokość	65 cm
Głębokość	50 cm
Średnica przewodu wylotowego	150 mm (możliwość redukcji do 120 mm)
Zasilanie elektryczne	230 V ~ 50 Hz
Oświetlenie	2 x 25 W halogen (typ G9)
Liczba prędkości	3 (Prędkość 1,2,3) + wyłączenie
Sterowanie	Przyciski mechaniczne
Typ instalacji	Odprowadzenie na zewnątrz (recyrkulacja możliwa z opcjonalnym zestawem)
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy	Aktywny, wymiana co 20 miesięcy
Minimalna odległość (kuchenka gazowa)	65 cm
Minimalna odległość (kuchenka elektryczna)	55 cm
Materiał	Stal nierdzewna
Waga przybliżona	12 kg
Naprawialność	Żarówki i przewód zasilający wymienne (serwis)

Często zadawane pytania - HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Jak prawidłowo zainstalować okap?

Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Przestrzegaj minimalnych odległości: 65 cm nad kuchenką gazową, 55 cm nad kuchenką elektryczną. Upewnij się, że ściana wytrzyma ciężar. Podłącz odprowadzenie do przewodu o średnicy 150 mm (możliwość redukcji do 120 mm). W wersji recyrkulacyjnej zamontuj zestaw filtrów węglowych.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe należy czyścić co najmniej raz w miesiącu. Można je myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Pociągnij za sprężynowy uchwyt, aby je zdemontować.

Kiedy wymienić filtr węglowy?

Filtr węglowy zatrzymuje zapachy. Należy go wymieniać co około 20 miesięcy, w zależności od użytkowania. Nie myje się go ani nie regeneruje. Aby go zdemontować, obróć go o 90° i odczep.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy nie ma przerwy w zasilaniu i czy wybrano prędkość. Jeśli okap wyłącza się podczas pracy, odłącz go na 5 sekund i ponownie podłącz. Jeśli problem nadal występuje, skontaktuj się z serwisem.

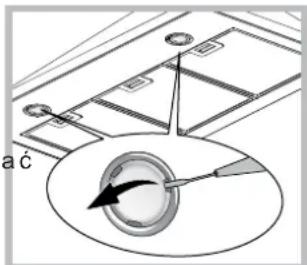

Jak wymienić żarówkę?

Odłącz okap od sieci. Zdejmij filtry tłuszczowe. Upewnij się, że żarówka jest zimna. Podważ małym płaskim śrubokrętem, aby zdjąć osłonę. Wymień żarówkę na ten sam typ (halogen 25 W, G9). Zamknij osłonę.

Jak skonfigurować okap do recyrkulacji?

Okap jest gotowy do odprowadzenia na zewnątrz. Aby przekształcić go w wersję recyrkulacyjną, zamontuj zestaw filtrów węglowych (niedostarczony). W modelach z klawiaturą dotykową możesz zmienić tryb, naciskając T5 (lub T4) przez 6 sekund przy wyłączonym urządzeniu.

Jaka jest bezpieczna odległość nad kuchenką gazową?

Minimalna odległość między powierzchnią gotowania a najniższą częścią okapu musi wynosić co najmniej 65 cm. Jeśli instrukcja kuchenki zaleca większą odległość, postępuj zgodnie z nią.

Jak zresetować wskaźnik nasycenia filtrów?

W modelach z klawiaturą dotykową, gdy ikona T2 lub T3 miga, naciśnij T5 (lub T4) przez 3 sekundy. Wskaźnik mignie trzy razy i zgaśnie. Dla obu filtrów powtórz czynność.

Czy mogę używać okapu bez filtra tłuszczowego?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanego filtra tłuszczowego. Może to uszkodzić silnik i stwarzać ryzyko pożaru.

Jak dbać o zewnętrzną część okapu?

Często czyść zewnętrzną część ściereczką nasączoną neutralnym płynnym detergentem i ciepłą wodą. Unikaj produktów ściernych. W przypadku stali nierdzewnej osuszaj zgodnie z kierunkiem szlifu. Usuń folie ochronne przed pierwszym użyciem.

INSTRUKCJA OBSŁUGI HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Instrukcja obstugi OKAP

Spis tresci

Instrukcja obslugi,2

Montaž,4

Ostrzeżenia,17

Serwis Techniczny,29

Instalacja,55

Elementy sterownikice PYRAMID,56

Konserwacja i pielegnacja,57

Usterki i srodki zaradcze,58

UA

YkpaHcbkoHO

IOBIDHNK KOPNCTyBaHa BnTgKka

3mict

IobiHnK KopncTyBaaya,2

3 6ipka,4

3acTepeXhi 3aco6n,21

Dionomora,29

MOHTax,67

EnementynpapBlinnpyRAMID,68

Dorjri TeXHnHe 06CnyroByBaHH,69

Hecnpabhocti i 3ac06nx ycyhen7,70

TR

Türkce

Kullanim talimatlari OCAK DAVLUMBAZ

Icindekiler

Kullanim talimatlan,2

Montaj,4

Uyarilar,19

Teknik Servis,29

Kurulum,59

PYRAMID kumandalari,60

!Instrukcjne alezy zachować w celu poźniejszego korzystania. W przypadku sprzed)—y, odstapienia lub przeniesienia urzadzenia, alezy upewnić sie, ze jest ona do niego dołączona.

! Instrukcję naleź uwasnie przyciezytcz: zawiera ona wąNZ informacja na temat instalacji, uzytkowania i bezpiecznośćstwa.

! Nie wolno wpwadzaczmian o charakterze elektrycznym lub mechaniczonym do urzadzenia lub przywodow odpradowazajczych.

Bezpieczentwo ogolne

• Minimalna odlegostość powierzchnia płyty grzejnej, na któraj stawiane są naczynia, a najniższa czȩcieja okapu nie są wynosić mniej niż:

65 cm, jesti okap jest zainstalowany nad gazowa płyta grzejna
55 cm, jesti okap jest zainstalowany nad elektryczna płyta grzejna.

Jesli w instrukcji instalacji gazowej pfly grzejnej wskazana jest wieksza minimalna odleglość od okapu, naleź ja zachować.

• Okap wyposzaźony jest w Rozporowe kolki mocujuce, ktore są odpwiednie do wiekszość scian/sufitów. Naleź)y JDBC skonsultowac sie z wykwalifikowanym technikiem, w celu potwierdzenia, czymateriały są odpwiednie do danego rodzaju sciany/sufitu, ktore musza utrzymać cięzar okapu.
  Uwaga! Nie podłaczać urzadzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.

• Przed przystapieniem do jakichkolwieczynnosci zwiazanych z czyszczemeni lub konserwacja, naleź odłączyć okap od zasilania elektrycznych, wyjmujac wtyczkte z kontaku lub wylączȩc wyłącznik glówny lokalu mieszkalnégo.

• Do wykonywania wzystkich prac instalacyjnych i konserwacyjnych, nalezy korzystac z rrekawic roboczych.
• Urzadzenie nie powinno byćuzytkowane przy częci lub osoby o agrniczonej sprawnosci fizycznej, zmysłowej lub umystawej oraz nieposiadajace odpowiedniego doświadczenia lub wiedzy, o ileNie zmajduja sie one pod nadzorem osoby odpowiedzialnej za ich bezpieczędwo sądz nie zostaty przyte osobe przyszkolone w zakresie obstugi urzadzenia.
• Naleźny pilnowac, aby daneci nie bawity sie urzadzeniem.
• Nie nalezy nigdy korzystać z urzadzenia bez prawidłowo zamontowanego filtra przyciwtfuszcżowej!
• Na okapie NIGDY nie nalezy stawiacźadnych przydmiotów, chyba zetakaMZWiOsczostanie wyraźnia wskazana.
  W pomieszczeniu nalezy zapewnic odpowiednia wentylacje, jesti okap kuchenny jest uzywany rownoczesnie z innymi urzadzeniami na gaz lub inne paliwa.
• Powietrze zasysane przy czak nie sąbość odpradowzane do przywodu wylotowej spalin wytworzonych przyczuradzenia gazowej lub pracujuce na innych paliwach.
• Nalezy przyestrzejęć wszystkich przysepów dotyczących odpradowaziania powietrza.

• Surowo zabraia sie gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i moze byc zródm pozarów, dlategouzzi nalezy go bezwzględnie unikać.

• Zaleca sie steile nadzorowanie potraw podczas ich smazenia, aby zapobiec zapaleniu sie Rozgrzanego oleju.

• Jesli chodzi o srodki techniczne oraz srodki bezpiecznych, jakie musza zostac zastosowane przy odpradowzaniu dymów, nalezy scisle przyestrzejagc przyepisow lokalnych wladz.
• Urzadzenie powinno byc czesto myte, zarowy no wewnatrz, jak i na zewnatrz (CONAJMNIEJRAZWMIESIACU, przy czym nalezy przestrzegać konkretnych wskazowej konserwacyjnych zawartych w niniejszej instrukcji).
• Nieprzestrzeganie zasad zwiazanych czyszczemen okapu oraz z wymianai czyszczemen filtrów stwarza niebe bezpieczeniawo pożaru.
• Nie korzystać z okapu bez prawidłowoz zamontowanych lamp, ani są cz pozostawiać go w takim stanie wzwiazku z moziwym niebezpieczenstwem porazenia pradem elektrycznym.
• Producent nie ponosi zadnej odpowiedzialnosci za problemy z urzadzeniem oraz za seinen uszkodzenia lub poźary wynikię z nieprzejstręgania wskazówek zawartych w niniejszej instrukcj.
  Uwaga! Dostepe nce ceci moga sie tardzo mocono Rozgrza, jesti korzysta sie z nich wraz z urzadzeniami do gotowania.
• Z niniejszego urzadzenia mogą korzystać daneci powyȩj 8 rokuźycia i osoby o ograniczonych zdolnosciach fizycznych, zmysłowych;będź umyszłowych, jak rownieź osoby niedosposiadajęc doświadczenia lub znajomosci urzadzenia, jestliznajdujasie one pod nadzorem innych odob lub jestli zostaly pouczone na temat bezpiecznégo sposobu uzycia urzadzenia oraz zdaju sąbie sprawe zezwiazanych z nim zagrożen. DzieciNie

powinny bawic sie urzadzeniem. Prace zwiazane z czyszczeniem i konserwacja nie moga byc wykonywane przy部分地区, jesti nie są one nadzorowane.

TR

Uyarilar

! Nigdy nie korzystać z uslugNieautoryzowych techników.

Podac:

Rodzaj usterki;
Model urzadzenia (Mod.)
- Numer seryjny (S/N)

Te ostatnie informacja moins znalecz na tabliczeznamionowej umieszczonej na urzadzeniu.

TR

Teknik Servis

Prawidów sposob instalacji urzadzeniu przystawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostac przypegowadzona przyez wykwalifi kowany.personel.

Podłaczenia do sieci elektrycznej

Napięcie sieciowe musi odowymi napiȩci wskazanemu na etykiecie umieszczonej w wewnétrznej czȩci okapu. Jesli okap jest wyposzaźny we wtyczke, daneź je podlaczyc do gniażdka zgodnégo z obłowiazujacymi normami i umieszczonego w latawo dostepnym mistręcu. Jesli okap nie jest wyposzaźny we wtyczke (bezposrednie podlaczenia do sieci) lub wtyczka nie znaźduje sie w latawo dostepnym mistręcu, naleź zastosowac znormalizowy wylącznik dwubiegunowy, kędź uzmolniwo calkowite odciepie od sieci elektrycznej w warunkach kategorii przypieć III, zgodné z zasadami instalaci.

Uwaga! Przed polaczeniem obwodu okapu z siecia zasilania i sprawdzeniem loro dzialania, nalezy zawsze sprawdzić,czy kabel sieciowy zostat prawidlowo zamontowany.

Odprowadzanie powietrza (w wersjach wciagowych)

Okap nalezy połaczyc z przywodami i otworami odpradowazajymi o srednicy odpwiadajacej srednicy wylotu powietra (końierza lączacego). Użcie przywodów i otworów scianie o mniejszej srednicy spowoduje zmiejejszenia wydajnosci wymiagu i znaczny wzrost hałasu. Producent jest pod tym wźgludem zwolniony z wszelkiej odpowiedzialnosci.

! Naleź uzyć przystawodu o jak najmiejszej dlugosci.

! Naleź uzyc przystawodu o jak sąmniejszej ilosci luków

! Nalezy unikać znacznych zmian w przyzekroju przewodu.

1! Nalezy korzystać z przywodu o jak najbardziej gladkie powierzchni wewétrznej.

! Material, z ktorego wykonany jest przywo, musi byc zgodny z przyepisami.

! Okapu nie nalezy przyłączać do przewodów odpradowazajych spaliny innych urzadzen (kotłow, kominków, piecyków, itp.).

! Wykonujac wylot powietrza nalezy sie stosowac do zalecen wlasciwych organów. Odprowadzane powietrze nie maye byc usuwane przyez wglebienie w scenie, z wyjatkiem sytuacji, gdy takie wglebienie jest przyeznaczone do tego wlasnie celu.

! Lokal nalezy zaopatrzych we wloty powietrza, aby okap nie spowodowal powstania ujemné ciśnienia w pomieszczeniu (nie要去 ono przykraczenia 0,04 mbar).

! Producent jest zwolniony z wszelkiej odpowiedzialnosci, w przypadku, gdy powyszne normy nie są przyestrzegane.

Filtrujaca przy wymiągowa?

!Państwa okap jest gotowy do uzytku w wersji wymiągowej. W celu korzystania z okapu w wersji filtrujuść, naleź zainstalowej ZESTAW DODATKOWY.

Uwaga: Jesli dodatkowy system filtrujucy z węglem aktywnym jest dostarcznany na wyposzażniu, to, w niedźćych przypadkach, sąbz jeź zaintalowany w okapie. Informacja na temat przechsztalcenia okapu z wersji wyciagowej w werszej filtrujuca zostaly zagawe w niniejszej instrukcji (zob. "Wersja filtrujuca").

Wersja wyciagowa

Okap oczyszczaja powietrze i wyrzuca je na zewnatrix przy czewod odpradowazajacy (srednica 150~mm ) przymocowy do kolnierza zaucacego. Srednica przydwazajacego musi odpowiadc srednicy pierscienza zaucacego.

Uwaga! Przewód odpradowazajcy nie jest dostarczony i naleź go zakupić. W czȩsci poziomej przy wębć musi być lekko nachylony do góry (około 10°), co ułatwa transport powietrza na zewnatrz. Jesli okap jest wyposañzone w filtrzy z wegrlem aktywnym, naleź je wyjadć.

Wersja filtrujaca

Okap oczyszczca powietrze i wprowadza je ponownie do pomieszczenia. Aby moc korzystac z okapu w tej wersji, nalezy zaintalowac dodatkowy system filtrujacy z weglem aktywnym. W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr/-y z aktywnym weglem. Otwory do usuwanie powietra w przywodzie gomym musza sie znajdowa c w gornej czeci.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głowokość (cm)	Ø przywodu odpradowazaja-cego (cm)
PYRAMID 60cm	61-82 59.8	50 15/12
PYRAMID 70cm	61-82 69.8	50 15/12
PYRAMID 90cm	61-82 89.9	50 15/12

Prosze sprawdzić calkowite pochłowianie i absorbencię swiaty na tabliczce znamionowej.

	Moc Napiecie Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9
Halogenowa 20 W	2 x 20 W	12 V G4	L30xØ10

LED

Grupa rzyka 1 wedlug normy EN 62471

Model ten jest zgodny z nastepujacymi przyepsami. UE:

"Low voltage" Directive 2006/95/EC (12-12-2006)
EMC" Directive 2004/108/EC (15-12-2004)
- Rozporzadzenie unijne, w odniesieniu do nr 66/2014, integrujace dyrektywe 2009/125/KE

Wzorzec odniesenia:

EN 60704-2-13:2011; EN 60704-3:2006
EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
EN 50564:2011

PL

PL

Elementy sterownikce PYRAMID

Modèle z mechanicznym panelem przyciskowym

HNP 6.5 CM X/HA

HYM 60 IX/HA

HPM 61 IX/HA

HRP 9.8 CM (OW)/HA

HRP 9.8 CM (AN)/HA

HRP 6.5 CM (OW)/HA

HRP 6.5 CM (AN)/HA

HRP 6.5S CM (OW)/HA

HRP 6.5S CM (AN)/HA

HNP6.5SCM(W)/HA

HNP6.5SCM(K)/HA

HNP9.5SCMX/HA

HNP6.5SCMX/HA

HNP94.5SCMX/HA

T1T2T3T4T5

T1 Reset silnika

Naciść przyciscu podczas przytok apu powoduje jejewy przyzejcie w stan OFF.

T2 Prędkość 1

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 1.

T3 Prędkość 2

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 2.

T4 Prędkość 3

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 3.

T5 ON/OFF oswietenia

Modele z panelem przyciskowym Soft Button

HNP 9.8 AB X/HA

T1T2T3T4T5

T6

T1 Reset silnika

Naciśćcie przyciscu przy wąclzonym okapia, powoduje ustawuminium pierwo są jej prędkosci. Naciśćcie przyciscu podczas przy placy okapu powoduje.gojego przyjecie w stan OFF.

T2 Prędkość 1

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 1.

• Tylko wNiektórych modelach

T3 Prędkość 2

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 2.

T4 Prędkość 3

Naciśćcie przycisku powoduje przy.§cie okapu z poprzedniago stanu do prędkosci 3.

T5 Booster

Naciśćcie przycisku powoduje przejść okapu z poprzedniago stanu do predkosci intensywnej. Po 5 minutach okap powróci do poprzesdnio ustawionej predkosci; naciśćcie przycisku predkosci (T2, T3 lub T4) spowoduje za są wyjscie z funkcj booster i ustawuminium wybranje predkosci.

T6 ON/OFF oswietlenia

Sygnalizacja filtra tuszczowego i przyciewzapachowej

Miganie ikony pierwszej prędkosci T2 oznacza nasycenie filtrra tuszczowego, miganie ikony drugiej prȩdkosci T3 oznacza nasycenia fi litra przycieiwzapachowo. Miganie obu i kon T2 i T3 oznacza nasycenie obu filtrów. Konieczne jest wówczas wyczyszczenie/wymiana filtrów tuszczowych "A" i/lub przycieiwzapachowo "B" (zob. "Konserwacja i pielegnacja").

Aby zresetowac licznik filtra, nalezy:

Przy wączonym okapie nacisność na trzy sekundy T5.

Dioda syngnalizujaca ostrzezenia zamiga trzy razy, a nastepnie powróci do wyświetlania zwykło go trybu roboczego.

W przypadku rawnoczesnegosysignalizomania obu ostrzezenia dotycznych filtrów, nalezy powtorzyc resetowanie.

Pierwsze resetowanie odnosi sie do filtru tuszczowego, drugie do fi Itra zapachowego.

Konfi guracja okapu:

W celu ustawienia zadanego trybu roboczego okapu, przy wylączonym urzadzeniu naleź nacisnć T5 przy czoło 6 sekund. Ikony T2 lub T3 zapala są, wskazujuć na rodzaj instalacji: T2 wymiągowy, T3 filtrujacy.

Tryb roboczymoznazmienićnaciskajccyklicznie przycisk T5.

W celu zapisania nowej konfiguracci, nalezy nacisnac jeder Raz przycisk T1.

Modele z panelem przyciskowym

Soft Button + Wyswietlacz

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

T1 ON/OFF silnika

Naciśćcie przyciscu przy wyłacznonym okapia, powoduje ustawuminium pierwszej prędkosci. Naciśćcie przyciscu podczas przytoky okapu powoduje.goe przyjectie w stan OFF.

T2 Prędkość

Naciśćcie przycisku powoduje przy.§cie okapu do poprzednej prędkość.

T3 Prędkość +

Naciśćcie przycisku powoduje przy.§cie okapu do następnej prędkość.

T4 Booster

Naciśćcie przycisku powoduje przyejscie okapu z poprzejność stanu do prędkosci intensywnej; na wyświetlaczu miga powoli litera "b". Po 5 minutach okap powróci do poprzejność ustawionej prȩdkosci. Ten sam efektość uzyskać poprzejcie przycisku prȩdkosci (T2 lub T3) podczas przycały okapu w trybie booster.

T5 Timer

Za kaźdym naciński tem przycisku automatyczne wylączenia okapu jest opożniane o 5 minut. Odliczanie w minutach czasu timera bedzie wyświetlane na wyświetlaczu. Timerłąna ustawiać jedernie dla prędkosci ręcznych, aNie dla funkcj booster.

T6 ON/OFF oswietlenia

Sygnalizacja filtrat tuszczowego i przycieiwazapachowej

Miganie paska w gorze po lewej stronie informuje o nasyceniul filtratluszczowego.

Miganie paska w gorze po prawej stronie informuje o nasyceniu filtraprzechiwzapachowego.

Miganie obu pasków informuje o nasyceniu obu fi ltrów.

Konieczne jest wówczas wyczyszczenumerie/wymiana filtrów tuszczowych "A" i/lub przyciwzapachowej "B" (zob. "Konserwacja i pielegnacja"), przy czym drugi rodzaj filtrów dotyczy jedernie okapów filtrujacych.

Aby zresetowac licznik filtra, nalezy:

Przy wączonym okapie nacisć na trzy sekundy T4.
W przypadku rawnoczesné sygnalizowania obu ostrzeżen dotycznych filtrów,NSE powtórzyc resetowanie.
Pierwsze resetowanie odnosi sie do filtra tlusczowego, drugie do fi litra zapachowej.

Konfi guracja okapu

W celu ustawienia zădanego trybu roboczego okapu, przy wylączonym urzadzeniu,NSEzy nacinac T4 przyeze oko 6 sekund. Po dlugim sygnale dzwiekowym tryb robocz zostanie przyzdawiony na wyświetlaczu:

Wyciagowy

(migajacy kwadrat w dole po lewej stronie).

Filtrujacy

(migajacy kwadrat w dole po prawej stronie).

Tryb roboczymi现阶段 zmienic naciskajc przycisk T4. Aby opusci tryb konfiguracci, danezy nacisnac jeder raz przyczisk T1, co spowoduje wyłaczenia urzadzenia przy rawnoczesnym zapisaniu ostatniego wyświetlonego ustawenia.

Konserwacja ipiełęgnacja

Uwaga! Przed przystapieniem do jakichkolwiec czynnosci zwiazanych czyszczemeni lub konserwacja, naleź odlączy okap od zasilania elektrycznégo, wyjmujac wtyczkę kontaktu lub wylączȩc wylącznik glówny lokalu mieszkalnégo.

Pierwsze czyszczenenie

Zdjać folie ochronne
- Usⁿć zanieczyszczenia wilgotnia gąbkā z małę ilosciąneutralnégo mydta
- Splukać wilgotna szmatka
- Wytrzech miękka szmatkaj;gressive akap jest ze stali nierdzewnej, należy wycierac zgodnia z kierunkiem satynowania metalu

Czyszczenie okresowe

Okap nalezy czesto czyscić (przynajmniej z ta sama czestotliwość, z jaka przypegowadza sie konserwȩ filtrów tuszczowych), zarowywo wyrodku, jak i z zewnatrz. Do czyszczenia nalezy uzyc wilgotnej szmatki,neutralnégo detergentu wplynie i letnier jej wody.

Nalezy unikać stosowania produktów o wąsciwośćci, sciernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad zwiazanych czyszczemien okapu i wymiana filtrów stwarza niebezpieczeństwo pozaru. W zwiazku z tymazoleca sie scisle przestrzegać podanych instrukcji. Producent nie ponosiźadnej odpowiedzialnosci za ewentualne uszkodzenia silnika lub pozary spowodOWane niewlasciwa konserwacja będź nieprzestrzeganiem wyzej wskazanychazolecen.

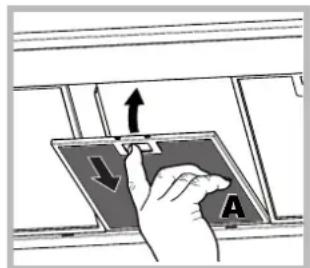

Konserwacja filtrów przyciwthuszczowych (A)

Filtr przyciwztusczowy zatrzymuje czasteczki tuszczugowstajace podcasz gotowania;nalezy go czysci co najmiej raz na miesiacrply uzyciu lagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

Aby Rozmontowac filtr tuszczow, nalezy pociagnac sprezynowy uchwyt zwalniajacy. Po myciu w zmywarce metalowy filtr przycwihtuszczowy moze stracić kolor, ale loro zdolnosc filtrrowania niezmienia sie.

PL

Konserwacja filtra węglowej (B)

Filtr wegrlowy zatrzymuje
nieprzyjemne zapachy
powstajce podczas
gotowania. Nasycenie filtra
wegrlowego nastepuje pojej
dluzszym lub krotszym
uzytkowaniu w zaleznosci od
rodzaju kuchni regularnosci
cyszczenia filtrat
tuszczowego. Wklad nalezy

w kaźdym razie wymieniać przyznajmiej co dwadzieśćmięsiść.

Ten filtr NIE doit boć myty ani regenerowany

Demontaz: obrcic filtr o 90^ , tak aby所提供 go byo odczepic od zespolu wciagowego.

Montaz: Wprowadzic filtr z aktywnym weglem na zespok wyciagowy i obraci go o 90^ w celu zamocowania.

Wymiana zarowek

Odlaczyc urzadzenie od sieci zasilania elektrycznego i wyjac filtry przyciwtluszczowe.

Uwaga! Przed dotknięciem zarówek, naleź upewnić sie,ź sa zimne.

1. Zdjac oslone podwazajac ja malym, plaskim srbokretem lub podobnym narzedziem.

2. Wymienic uszkodzona z arówke . Stosow wylacznie zarowyki taki ch samych parametrach technicznych jak uszkodzone zarowyki

(szcęgólowe informacja w danych technicznych podanych w instruktcj).

1. Zamknac oslone (mocowanie zatrzaskowe).

Wymiana zarowek LED\*

Okap jest wyposzaźny w system oświetlenia oparty na technologii LED. Diody Led gwarantuja optymalne oświetlenie, dluszka zwyotnosć i mniejsze zuźycie energii w porownaniu z tradycjnymi zarowkami. Welu wymiany, naleź ysie zworcić do serwisu.

Kabel elektryczny

Jesli kabel zasilania jest uzkidzony, besoinc wymieniony przyez producenta lub loro serwis obstugi technicznej, tak abyunikac jakiegokolwiek ryzyka.

USUWANIE

To urzadzenie posiada znak zgodnosci z Dyrektywa Europejska 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniajac sie, ze ten produkt zestanie usuniety w sprawidlowy sposob, uzytkownik przyczyna sie do zapobiegania potencjalnemu negatynemu wplywowa na szrodowisko i zdrowie.

Symbol na produkt lub na dołaczonej do niedo dokumentaggi informuje, ze to urzadzenie nie powinno byc traktowane jak zwykle opdady domowe, lecz musi zostac przyzekazane do odpowiedniego punktu zbiórki urzadzenie elektrycznych i elektronicznych w celu recyklingu. Naleź je zezłomówn, stosujc są do lokalnych przypisów w zakresie usuwania opdów. W celu uzyskania dodatkowych informaggi dotycznych uniesztkodliwiania, odzyskiwania i recyklingerę go produktu, naleź są skontaktuć z wąsciwym!");%. węciewny są zędrzemski zbiórki opdów pochodźych z gospodarstw domowych lub zsklepem, w tym產品 zostat zakupiony

Oszczędżaj energia i respektuj siodowisko

Prosze uzywać okapu kuchennego z ustawieniem szybkość odpowiadajycm rzechywistym potrzebob; prosze ograniczyc korzystanie z funkcjji „intensywnej prędkosci“, jejli obecna. Korzystanie z okapu kuchennego w racjonalny spośob pozwoli na ograniczenia zuźycia energii iunikniecie niedotrzebnego marnowania czystego i klimatyzowanegogowiatrza.
- Prosze nie właczać oświetlenia okapu kuchennego, chybaź konieczne jest oświetlenie powierzchni gotowania.

Usterki iśrodki zaradczé

Jesli w dzialaniu urzadzenia dojdzie do usterek, przy skontaktowianiem sie z Serwisem Technicznym, nalezy przypeprowadzić nastepujace proste kontrôle:

Jesli okap nie dziaja:

Sprawdzićczy:

doplyw pradunie zostal przerwany.
- wybrano jeder z prędkosci.

Jesli skutecznosć dzialania okapu jest niska:

Sprawdzićczy:

• Wybrana prędkość silnika jest odpowiednia do ilosci uwalnianych spalin i oparów.
• Kuchnia jest wystarczajćo wietrzona, uzmziwiajć prawidów doptywgowiatrza.
• Filtr węglowy nie jest zuzyty (okap w wersji filtrujucej).

Jesli okap wyłaczy są podczas zwyklej przyc:

Sprawdzićczy:

doplyw pradunie zostal przerwany.
- nie doszło do interwencijs urzadzenia wielobiegunowego.

W przypadku usterek w dzialaniu urzadzenia, przy skontaktowaniem sie z Serwisem Technicznym,NSEZY odlaczyc urzadzenia od zasilania na co najmiej 5 sekund, wyjmujac wyczke z gniazdka, i ponownie przylaczyc. Jesli usterka nie znika, nalezy skontaktowa c sie z serwisem technicznym.

• Tylko wNiektórych modelach

Kurulum

Symbol na vyrobku nebo na prilozene dokumentaci poukazuje na to, ze se s timto vyrobkem nesmi zachazet jako s beznym domovnim opadem, ale musi se odeslat do vchodné sberny urcené pro recyklaci elektrickych a

Pripojenie k elektricnej sieti

1. Zatvorte ochranny kryt (upevnenie na zapadku).

Vymena ziaroviek LED\*
