HRP 6.5 CM (AN)HA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Hotpoint-Ariston
Modelo	HRP 6.5 CM (AN)HA
Altura (ajustável)	61 - 82 cm
Largura	65 cm
Profundidade	50 cm
Diâmetro do duto de exaustão	150 mm (redutível a 120 mm)
Alimentação elétrica	230 V ~ 50 Hz
Iluminação	2 x 25 W halogênio (tipo G9)
Número de velocidades	3 (Velocidade 1,2,3) + parada
Comando	Botões mecânicos
Tipo de instalação	Exaustão externa (recirculação possível com kit opcional)
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Ativo, substituição a cada 20 meses
Distância mínima (fogão a gás)	65 cm
Distância mínima (fogão elétrico)	55 cm
Material	Inox
Peso aproximado	12 kg
Reparabilidade	Lâmpadas e cabo de alimentação substituíveis (SAT)

Perguntas frequentes - HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Como instalar o exaustor corretamente?

A instalação deve ser realizada por pessoal qualificado. Respeite as distâncias mínimas: 65 cm acima de um fogão a gás, 55 cm acima de um fogão elétrico. Certifique-se de que a parede suporta o peso. Conecte a exaustão a um duto de diâmetro 150 mm (redutível a 120 mm). Para a versão de recirculação, instale o kit de filtros de carvão.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser limpos pelo menos uma vez por mês. Você pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo curto. Puxe a alavanca de mola para desmontá-los.

Quando substituir o filtro de carvão?

O filtro de carvão retém os odores. Deve ser substituído a cada 20 meses aproximadamente, dependendo do uso. Não se lava nem se regenera. Para desmontá-lo, gire 90° e solte.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Se desligar durante o funcionamento, desconecte por 5 segundos e reconecte. Se o problema persistir, contate o serviço de assistência.

Como substituir uma lâmpada?

Desconecte o exaustor da rede. Remova os filtros de gordura. Certifique-se de que a lâmpada está fria. Faça alavanca com uma chave de fenda pequena para remover a proteção. Substitua a lâmpada por uma do mesmo tipo (halogênio 25 W, G9). Feche a proteção.

Como configurar o exaustor para recirculação?

O exaustor está pronto para exaustão externa. Para transformá-lo em versão de recirculação, instale o kit de filtros de carvão (não fornecido). Nos modelos com teclado tátil, você pode modificar o modo pressionando T5 (ou T4) por 6 segundos com o aparelho desligado.

Qual é a distância de segurança acima de um fogão a gás?

A distância mínima entre a superfície de cozimento e a parte mais baixa do exaustor deve ser de pelo menos 65 cm. Se o manual do fogão recomendar uma distância maior, siga essa.

Como redefinir o indicador de saturação dos filtros?

Nos modelos com teclado tátil, quando o ícone T2 ou T3 piscar, pressione T5 (ou T4) por 3 segundos. O indicador pisca três vezes e apaga. Para ambos os filtros, repita a operação.

Posso usar o exaustor sem filtro de gordura?

Não, nunca use o exaustor sem o filtro de gordura corretamente montado. Isso pode danificar o motor e apresentar risco de incêndio.

Como fazer a manutenção do exterior do exaustor?

Limpe frequentemente o exterior com um pano embebido em detergente líquido neutro e água morna. Evite produtos abrasivos. Para o inox, seque seguindo o sentido do acetinado. Remova os filmes de proteção antes do primeiro uso.

MANUAL DE UTILIZADOR HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Instruções para a utilização EXAUSTOR

Indices

Instruções para a utilização,1

Montagem,4

Adverténcias, 14

Assistência,28

Instalacao,47

Comandos PYRAMID,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlands

! É importante guardar este manual para poder consulá-lo a qualquer momento. Em caso de vend,cessão ou transferência, assegure-se de que este permaneceRUNTO com o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segurarca geral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exhaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás
55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do disposito de cozedura a gás especialism um distência maior, é necessário considerá-la.

• O exaustor dispõe de buchas de fi xação adequadas à maior das paredes/ tectos.

Ainda assim, é necessário contactar um专业技术e qualiço como para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser sufí cientemente robusto para suportar o peso do exaustor.

• Atença! Não ligue o aparecido à rede electrica até que a instalação estája totalmente conclusão.

• Antes de qualquer operacao de limpeza ou manutencao, deslgue o exaustord da rede eletrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.

• Para todas as operações de instalacao e manutençao,utilizar luvas de protecao.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas sensoriais e/oumentais reduzidas ou sem experiencia e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.
• Nunca utiliser o produits sem fi ltro de gordura correctamente instalado!
• O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.
• O local deve dispar de ventilacao suficiente quando o exaustor éutilizzato em simultaneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozinar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incendios, como tal, deve ser evitada.
• É aconsehlável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion as medidas痫icas e de segurar a adoptar para a descarga dos fumos, siga escrupulosamente os

regulamentos das autoridades locais competentes.

• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).
• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos fi ltros implica risco de incência.
• Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, por possivel risco deCHOque electrolyico.
• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelhoderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fi car muito quentes se realizadas com apareiros de cozedura.
• O presente aparecido pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com pouca experiencia e conheçimentos, caso sejam adequamente viagiadas ou caso tenham recebido instruções em relação ao uso do aparecido de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparecido. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boaquina (Mod.);
• o numéro de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

Para a instalacao correcta do produits, ver as figuras disponveis nas primeiras páginases destemanual.

A instalacao deve ser efectuada por pessoal quali cado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma f cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessivel. Se não tiver uma f cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessivel, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu corretofunção.

Descarga do ar (para as versões aspirantes)

Ligue o exaustora tubos e orificios de descarga de parede com diametro equivalente a saida do ar (flange de uniao). A utilizesao de tubos e orificios de descarga de parede com diametro inferior implica um diminuicao das performances de aspiracao e um sensivel aumento do ruido.

Declina-se qualquer responsabilitadene在这e caso.

! Use una conduita con o comprimento minimo indispensable.

! Evite alteracoes drasticas de seccao da conduta.

! Use una conduita con o interior o mais liso possivel.

! O material da conduita deve ser aprovado pelas normas,

! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com conduitas de admissao para fazer que o exaustor crie uma pressao negativa na divisao (que nao deve superar os 0,04 mbar).

!A Empresa declina qualquer responsabilitadce caso estas normas nao sejam respeitas.

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizes na versão aspirante.

Para utiliser o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Nota: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carões activos pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor em versusao aspirante para a versao fi Itrante esta presentes neste manual (ver "Versao fi Itrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior atraves de una conducta de descarga (diametro 150~mm ) fi xada na flange de uniao. O diametro do tubo de descarga deve ser equivalente ao diametro do anel de ligacao.

Atença! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o an para o exterior mais fácilmente. Se o exaustor dispuser de fi ltros de carvão,"These devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizes o exaustor esta versao, é necessario instalar umsystema de fi ltração adicular, à base de carões activos. Para esta versao, é necessario um deflector de ar, reducao e fi ltro(s) de carão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados技术和

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Verficar a placá de modo a verficar a absorção total e a absorção de luz.

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W	230 V	G9	L40xØ14
Halogénea 20 W 2	x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	O Modelo está em conformidade com as seguides direcías :·Direciva “Baixa tensão” 2006/95/EC (12-12-2006)·Direciva “EMC” 2004/108/EC (15-12-2004)·Referência RU no. 66/2014 integrando a Direciva no. 2009/125/CE.

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com paine Soft Button

HNP 9.8 AB X/HA

T1T2T3T4T5

T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Ao 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,iso significa que o filtro de gorduras está saturado;se o icone relativo a segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se?), que ), que ), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), que), that) (ver "Manutencao e cuidado").

Para efectuar o reset do controle do fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização de functimento normal.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.

Configuração do exaustor:

Para configurar a modalidade deestrutura do exhaustor pretendida, com o aparelho desligado, pressione T5 durante circa de 6 segundos. O icone T2 ou T3 acende-se, indicado o tipo de instalacao: T2 aspirante, T3 filtrante. E possivel alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuraçao, é necessario pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botao, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguente.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade confi gurada anteriormente, efeito que se pode obter également durante o funcionaamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente dauterso do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significá que o filtro de cheiros está saturado.

Se ambas as barras fi caretm intermitentes, significa queAmbos os filtros estao saturados.

Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do controle do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante tres segundos.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Confi guração do exaustor

Para configurar a modalidade de functiimento do exhaustor pretendida, com o aparecido desligado, pressione T4 duranteerca de 6 segundos. Depois de um bip longo, o tipo de instalacao é visualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possével alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produits deslgue,guardando a ultima confi guração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutenção, deslgue o exaustor da rede electrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos fíltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros eágua morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implicá risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ouleo incumprimento das advertências acima.

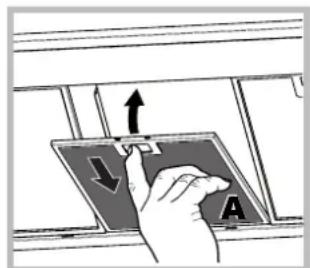

Manutenção dos fi ltros de gorduras (A)

O fi乳房 de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metalico pode perdar a cor, mas o desempenho de filtragem não sofre alterações.

Substituicao do fi Itro de carvalo (B)

O fi ltro de carvalo retem os cheiros desagradáveis derivados da cozedura. A saturação do fi ltro de carvalo verifi ca-se antes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do FILTER de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este fi Itro NAO pode ser lavado ou regenerado.

Desmontagem: rode o fazer a 90^ para desencaixa-lo do grupo aspirante.

Substituição das lampadas

Desligue o aparelho da rede electrica e retire os fi ltros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

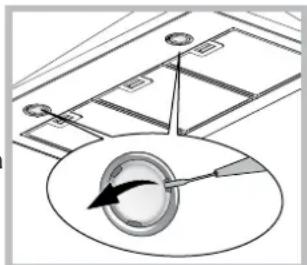

1. Retire a proteção utilizing como alavanca uma chape de parafudos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danifi cadas

para mais informacoes, consulte os dados tecnicos presentes no manual segunte).

1. Volte a fechar a protecao (fi xaço por encaixe).

Substituição das lâmpadas LED*

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao àslampadas tradiconais. Para fazer a substituição, contacte o service de assistência.

Cabo electrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu服务于 assistência técnica, de forma a fazer todos os riscos.

ELIMINACAO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produit é eliminado corretoamente, o'utilizar contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*simbolo sente no produits ou na documentacao de accompanying significi ca que este produit nao deve ser tratado como lixo domestico e deve ser entrega jusqu do punto de recolha para reciclagem de aparelhos electricos e electronicos adequado. Elimine-o seguido as normas locais para a eliminacao de residuos. Para mais informacoes sobre o tratamento, recuperaao e reciclagem deste produits, contacte o departamento local adequado, o serviceo de recolha de lixo domestico ou a loja onde adquiriu o produits.

Poupar energia e respeitar o ambiente

• Usar o extractor defi não a velocidade de acordo com a necessidade de extracção real; limitar o uso da função "velocidade intensiva", se presente. Usar o extractor de uma forma racial permite-lhe limitar o consumo de energia e evaporar um deserdico inutil de ar limpo e ar condicionado.
• Não acender a luz do exaustor a menos que seja necessário para iluminar a area de confecção.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe una quebra de corrente.
• foi selecionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifi que se:
- a velocidade do motor selecionada é sufici ciente para a quantidade de fumo e de vapores libertada.
- a cozinha é suficientemente arejada para permitir a circulacao de ar.
- o fi Itro de carvão não está gasto (exaustor na versão fi ltrante).

Se o exaustor se tiver desligado durante o.."funcolvimento normal:

Verifi que se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar nao foi activado.

Em caso de eventuales anomalias de funciona, antes de ser dirigir ao service de Assistencia, deslige o aparecido da alimentacao eletrica durantePEGados 5 segculos, retirando a fi cha da tomada, e voltte a ligao.
Caso a anomalia ainda se verifi que, contacte o service de assistencia.

• Ha somente em algunos modelos

Installatie
