Typ produktu	Odsavač par
Značka	Hotpoint-Ariston
Model	HRP 6.5 CM (AN)HA
Výška (nastavitelná)	61 - 82 cm
Šířka	65 cm
Hloubka	50 cm
Průměr odtahového potrubí	150 mm (možno zmenšit na 120 mm)
Elektrické napájení	230 V ~ 50 Hz
Osvětlení	2 x 25 W halogenová (typ G9)
Počet rychlostí	3 (Rychlost 1,2,3) + vypnuto
Ovládání	Mechanická tlačítka
Typ instalace	Venkovní odtah (recyklace možná s volitelnou sadou)
Tukový filtr	Kovový, mytí v myčce nádobí
Uhlíkový filtr	Aktivní, výměna každých 20 měsíců
Minimální vzdálenost (plynová varná deska)	65 cm
Minimální vzdálenost (elektrická varná deska)	55 cm
Materiál	Nerez
Přibližná hmotnost	12 kg
Opravitelnost	Žárovky a napájecí kabel vyměnitelné (servis)

Často kladené otázky - HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Jak správně nainstalovat odsavač?

Instalaci musí provést kvalifikovaný personál. Dodržujte minimální vzdálenosti: 65 cm nad plynovou varnou deskou, 55 cm nad elektrickou varnou deskou. Ujistěte se, že stěna unese hmotnost. Připojte odtah k potrubí o průměru 150 mm (možno zmenšit na 120 mm). Pro verzi s recyklací nainstalujte sadu uhlíkových filtrů.

Jak čistit tukové filtry?

Kovové tukové filtry je třeba čistit alespoň jednou měsíčně. Lze je mýt ručně s jemným čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Pro demontáž zatáhněte za pružinovou rukojeť.

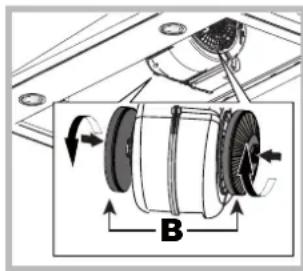

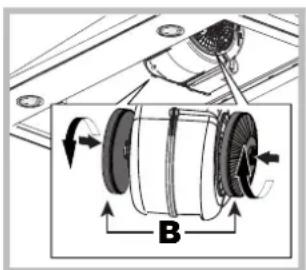

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr zachycuje pachy. Měl by být vyměněn přibližně každých 20 měsíců v závislosti na používání. Nemyje se ani neregeneruje. Pro demontáž jím otočte o 90° a odpojte.

Co dělat, když odsavač nefunguje?

Nejprve zkontrolujte, zda nedošlo k výpadku proudu a zda byla zvolena rychlost. Pokud se během provozu vypne, odpojte jej na 5 sekund a znovu připojte. Pokud problém přetrvává, kontaktujte servisní podporu.

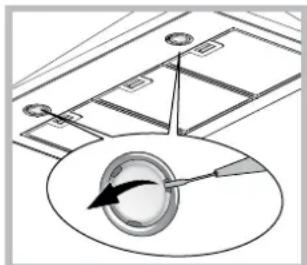

Jak vyměnit žárovku?

Odsavač odpojte od sítě. Odstraňte tukové filtry. Ujistěte se, že je žárovka studená. Pomocí malého plochého šroubováku vypáčte ochranný kryt. Vyměňte žárovku za stejný typ (halogenová 25 W, G9). Kryt uzavřete.

Jak nastavit odsavač pro recyklaci?

Odsavač je připraven pro venkovní odtah. Pro přeměnu na verzi s recyklací nainstalujte sadu uhlíkových filtrů (není součástí dodávky). U modelů s dotykovou klávesnicí můžete změnit režim stisknutím tlačítka T5 (nebo T4) na 6 sekund, když je zařízení vypnuté.

Jaká je bezpečná vzdálenost nad plynovým sporákem?

Minimální vzdálenost mezi varnou plochou a nejnižší částí odsavače musí být alespoň 65 cm. Pokud návod k vařiči doporučuje větší vzdálenost, řiďte se jím.

Jak resetovat indikátor nasycení filtrů?

U modelů s dotykovou klávesnicí, když ikona T2 nebo T3 bliká, stiskněte tlačítko T5 (nebo T4) na 3 sekundy. Indikátor třikrát blikne a zhasne. Pro oba filtry operaci opakujte.

Mohu použít odsavač bez tukového filtru?

Ne, nikdy nepoužívejte odsavač bez správně namontovaného tukového filtru. Mohlo by dojít k poškození motoru a hrozí nebezpečí požáru.

Jak udržovat vnější povrch odsavače?

Vnější povrch často čistěte hadříkem namočeným v neutrálním tekutém čisticím prostředku a vlažné vodě. Vyhněte se abrazivním prostředkům. U nerezové oceli sušte ve směru saténového vzhledu. Před prvním použitím odstraňte ochranné fólie.

NÁVOD K OBSLUZE HRP 6.5 CM (AN)HA HOTPOINT-ARISTON

Pokyny pro použítí,2

Montáž,4

Upozornéni,23

Servisni sluzba,30

Instalace,71

Ovladaciprkyzairizeni PYRAMID,72

Udrzbaapece,73

Poruchy a zpusob jejich odstaneni,74

Návod na použitie

KAPUCNA

Obsah

Návod na použitie,3

Montáž,4

Upozornenia.:24

Servisná sluzba,30

Instalacia,75

Ovladacie prvky zariadenia PYRAMID,76

Udrzba a starostlivost',77

Poruchy a sposob ich odstranenia,78

Ka3aKawa

!Je dulezite,aby byl tento navod uschovan aaby mohlbyt kdykoli k dispozici za ucelem konzultace.V priadeprodeje, postoupeni jine osobenebo stehovani se ujistete,ze zustane spolu s vyrobkem.

! Pozorné si préctête uvedené pokyny: Obsahuji dulezité informace o instalaci, použiti a bezpečnosti.

!Neprovádejte změny elektrického nebo mechanického charakteru na samotnévyrobku ani na vypoustěcím potrubí.

Vseobecnbezpecnostnikpokyny

• Minimálni vzdálenost mezi opěrnou plochou varních námob na varném zařizení a nejnižsí cástí kuchynského odsavače nesmi byt menší než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskskou;

55 cm, když je odsavač nainstalován nad elektrickou varnou deskskou.

Kdyz je v navodu pro instalaci plynové varné desky uvedena vyší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevnovacimi kotvami vchodnými pro větsinu stěn/stropů.

V každem pripadje je však tbreba se obrátit na kvalifikovaného technika, abyste se uistili o vchodnosti materialu s ohledem na druh stěny/stropu, ktera/y musí byt dostatečné mohutné/y, aby udržel/a hmotnost odsavače.

• Upozorneni! Nepripojute zařizení k elektrické siti, dokud instalace není uplně dokončena.
• Pred jakymi koli ukonem Čišeni nebo udžby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavniho vypinače bytové Jednotky.
• Pri vsech operacich instalace a udrzby použijte pracovní rukavice.
• Zařizení není určeno pro použití detmi ani osobami s omezenými fyzickými, senzorickými nebo mentalnimi schopnostmi nebo osobami s chybějćími zkušenostmi a znalostmi,Pokud nejsou pod dohledem nebo nejsou školeny ohledné používání zařizení jinou osobou odpovednou za jejich bezpečnost.
• Děti musí BYt kontrolovány, aby si nehrály se zařizením.
• Nikdy nepoužívejte vyrobek bez namontovaného protitukového filtru!
• Odsavač nesmí byt NIKDY používan jako opěrná plocha, není-li to výsvlně uvedeno.
• Pri spolecném použití kuchynského odsavače s jinými zařizeními pro spalováni plynu nebo jinych paliv v jeder mistnosti musi odsavač disponovat dostatečnou ventilaci.
• Odsányvzduch nesmi byt odvadén do potrubi, které se používa pro odvadění spalin ze zařizení spalujćích plyn nebo jiná paliva.
• Dodržujte všechny predpisy vztahujíci se na vypoustěné vzduchu.

• Je prisné zakázánovaritjidla na volném plamenipod odsavačem;použití volného plamene je skodlivé pro fi ltry a muze zpúsobit vznik požáru,apro je tbreba se mu Jednoznacné vyhnout.

• Doporučuje se udržovat pod neustálou kontrolou jidla pripravovaná smažením, aby se zabránilo vzniceni prehrátého oleje.

• Ohledné technickych a bezpečnostních opatřeni, ktera je třeba prijmout pro odvádení kouře, je třeba prísně dodržovat nařizení kompetentních mistrěch organů.
• Vyrobek je tbreba pravidelné Čistit, jakn zevnitř, jakn zvenčí (Čišěné je tbreba provadět NEJMÉNE JEDNOU MÉSÍCNÉ a v každém pripadě je tbreba dodržovat obsah pokynů pro Údržbu, uvedených v tomto námovodu).
• NedodrženiPokynu pro cisteni odsavace a pro vymenua cisteni filtru predstavuje riziko vzniku pozaru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovanych Žárovek kvúli moznému nebezpečí zásahu elektrickým proudem.
• Nebude nesena Žádná odpovednost za prípadné poruchy, škody nebo požáry zpúsobéné na zařizení nasledkem nedodrženiPokynu uvedenych v toto navodu.
• Upozorněni! Pri použití pristupnych cástí se zařizeními pro ohřev muže dojít k jejich ohřátí na velmi vysokou teplotu.
• Toto zařizení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševním schopnostmine bo osoby bezzkuseností a znalostí, které se nacházeji pod náležitým dohledem nebo které byly poučeny ohledné použiti zařizení bezpečným zpúsobem a které si uvedomují souvisejici nebezpečí. Děti si nesmi hrát se zařizením. Děti nesmi provadět operace cistěné a udžby bez dohledu.

SK

Upozornenia:

Základné bezpečnostné poukyny

65 cm, ked je odsávač nainstalovaný nad plynovou varnou doskou;

! Nikdy se neobracejte na neautorizované techniky.

Uvedte:

Druh poruchy;
Model zafrzeni (Mod.);
Vyrobni cislo (S/N).

Tyto informace se nacházeji na stitku s jmenovitymi udaji, umistěnéma zařizení.

SK

Servisné sluzba

! Vždy požiadat o pomoc oprávněch.

Uvedte:

Typ anomálie;
- model zariadenia (Mod.)
vyrobné cislo (S/N)

Ohledne správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvnich stranach tohoto námovu. Instalace musí byt provedena kvalifi kovaným personálem.

Elektrické zapojení

Napáejínapétí musi odpovidat napétí uvedenému na štitku s technickymi parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, pripoje odsavač k zásuvce odpovidajici platnám normám, ktera se nachází v pristupné prostoru. Když odsavač není vybaven zástrčkou (primě pripojení do elektrické site) nebo když je zástrčka umistěna v nepristupné prostoru, naintalujte dvoupólový vypínač vyhovujícnormám, který zajisti kompletné odpojení odsavače od elektrické site v podminkách III. tfrdy prěpetí, v souladu s pravidly pro instalaci.

Upozorneni! Pokazde zkontrolujte jeste pred opetovnym pripojenim obvodu odsavace k napajeci siti, zda byl napajeci kabel namontovan spravne, overte jeho spravnou funkcnost.

Vypousteni vzduchu (pro odsavaci verze)

Pripoje odsavač k vypoustěcim trabkám a otvorum ve stěné se stejným prúmerem, jaký ma vystupné otvor pro vypoustěné vzduchu na odsavaci (spojavaci príruba). Použití vypoustěcích trubek a otvorů ve stěné s menším prúmerem bude mít za následekPokles vykonnosti odsávání a vyrazný nárust hlučnosti.

V takovém pripadé odmitáme jakoukoli souvisejici odpovednost.

! Použijte co nejkratsí mozné potrubí.

! Použijte potrubí s co nejmensím mozným počtem kolen.

! Vyhnete se drastickym zmenam pruRezu potrubi.

! Použijte potrubí s co nejhladšim vnitřkem.

! Material potrubi musi vyhovovat platnym normam.

! Nepripojute odsavač do potrubí pro odvaděné kouře vznikajćího pri spalováné (kotide, krby, kamna apod.).

! Pri vypousteni odvadeneho vzduchu dodrzuje naizeni kompetentnichmistnich organu. Dale plati, ze vypousteny zvduch nesmi byt odstraovan prostrednictvim otvor ve stene s vyjimkou pripadu, kdy se Juda o otvor urceny specialne pro tento ucel.

! Vybavte danou mistrnost otvory pro pristup vzduchu, aby se zabrano vzniku podtlaku v teto mistrosti (ktery nesmi preakrocit 0,04 mbar).

! Firma odmitá jakoukoli opovědnost v prípadě nedodržení těchtoPokynu.

Filtračné nebo Odsávací?

! Váš odsavač je pripraven k použití v odsavací verzi.

Pro jeho použití ve filtracné verzi je třeba provost instalaci príslusné SADY PRÍSLUŠENSTVI.

Poznámka: Je-li pridavný filtrčni systém s aktivnim uhlim dodán spolu se zařizením, mohl by již byt nainstalován na odsavaci.

Informace pro promenu odsavae z odsavaci verze na filtracni verzi jsou uvedeny v toto nadvodu (viz „Filtracni verze").

Odsávací verze

Odsavač cistí vzduch a vypoustí jej do vnějsího prostředí prostřednictvím vypoustěciho potrubí (s prúmerem 150 mm) pripevněného ke spojovací prírube odsavace. Prúmer vypoustěciho potrubí musí opodvidat prúmeru spojovacího kruhu.

Upozorneni! Odvadeci trabka neni soucasti zafrizenia je tbreba ji zakoupit.

Vodorovna căst trabky musi byt mirne nakloněna směrem nahoru (příblžné 10°), aby mohra snadnéji prepravovat vzduch směrem ven. Když je odsavač vybaven uhlikovymi fi ltry, je třeba je odmontovat.

Filtraci verze

Odsavač Čižti vzduch a očistěný jej vpoustí zpět do místnosti. Pro použitá odsavače v těto verzi je třeba naintalovat pridavný filtracné systém s aktivním uhlim.

Pro tuto verzi je potrebny vychylovač vzduchu, redukce a fi ltr/y s aktivnim uhlim. Horní trabka musi mit podélné otvory pro odvádení vzduchu, nacházejíci se v horní cásti.

Technické parametry

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	Ø vypoustěci trubky (cm)
PYRAMID 60 cm 61-82	59,8 50	15/12
PYRAMID 70cm 61-82	69,8 50	15/12
PYRAMID 90cm 61-82	89,9 50	15/12

Zkontrolujte desku za ucelem overeni celkové absorpce a lehke absorpce.

	Výkon Napětí Závit Rozměry
Halogenová 25 W	2 x 25 W	30 V	G9 L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4 L30xØ10

LED

Riziková skupina 1 podle normy EN 62471

Tento model je v souladu s nasledujicimi smemicemi EU:

Low voltage" Directive 2006/95/EC (12-12-2006) -Smémice o nizkém napétí 2006/95/ES (z 12.12.2006)
EMC Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilité 2004/108/ES (z 15.12.2004)
Prenesene naizeni Komise (EU) c.. 66/2014 doplNJucjic smernici. 2009/125/ES

Referenčni forma:

EN 60704-2-13:2011; EN 60704-3:2006
EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
EN 50564:2011

CZ

CZ

Ovladaci privky zařizení PYRAMID

Modely s mechanickym tlačitkovým panelem

HNP 6.5 CM X/HA

HYM 60 IX/HA

HPM 61 IX/HA

HRP 9.8 CM (OW)/HA

HRP 9.8 CM (AN)/HA

HRP 6.5 CM (OW)/HA

HRP 6.5 CM (AN)/HA

HRP 6.5S CM (OW)/HA

HRP 6.5S CM (AN)/HA

HNP6.5SCM(W)/HA

HNP6.5SCM(K)/HA

HNP9.5SCMX/HA

HNP6.5SCMX/HA

HNP94.5SCMX/HA

T1T2T3T4T5

Stisknutim tohoto tlačitka během Činnosti odsavace dojde k jeho prechodu do VYPNUTEHO stavu.

T2 Rychlost 1

Stisknutim tohoto tlačitka odsavač prějde z prědchoziho stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutim tohoto tlacitka odsavač prejde z préchodozho stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutim tohoto tlačitka odsavač prëjde z prëdchozího stavu do stavu rychlosti 3.

T5 ZAPNUTI/VYPNUTI osvětleni

Modely s Tlačitkovým panelem typu Soft Button (s jemnými tlačitky)

HNP 9.8 AB X/HA

T1T2T3T4T5

T6

Stisknutim tohoto tlacitka pri vypnutem odsavaci dojde k.
nastaveni prvni rychlosti. Stisknutim tohoto tlacitka behem
cinnosti odsavae dojde k jeho prechodu do VYPNUTEHO
stavu.

T2 Rychlost 1

Stisknutim tohoto tlacitka odsavač prejde z predchozinho stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutim tohoto tlačitka odsavač prejde z predchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutim tohoto tlacitka odsavač prejde z prédchozího stavu do stavu rychlosti 3.

T5 Booster

Stisknutim tohoto tlacitka odsavac prjeze predchozihostavu do stavu intenzivn rychlosti. Po uplynuti 5 minut odsavac znovu prjeze do stavu predtim nastavene rychlosti; stisknutim tlacitka rychlosti (T2, T3 nebo T4) dojde ke zruşeni funkce booster a k nastaveni zvolene rychlosti.

T5 ZAPNUTI/VYPNUTI osvetleni

Signalizace protitukového a protizapachového fi Itru

Blikani ikony první rychlosti T2 informuje o nascení protitukového filtru, blikani ikony druhé rychlosti T3 informuje o nascení protizapachoveho filtru, zatímco blikani obou ikon T2 a T3 informuje o nascení obou filtru. V takovém pripadě bude třeba provest vycistěni/vymenu protitukového fi ltru „A“ a/nebo protizapachového fi ltru „B“ (viz „Udržba a peče").

Vynulovani počitadla fi Itru:

Pri zapnutém odsavaci stiskněte na dobu tří sekund tlacítko T5.

LED signalizujíci upozorněni trikrát zablíka a poté dojde obnoveni signalizace bežné cinnosti.

V pripadé soucasné signalizace upozorněni týkajích se obou filtru je třeba zopakovat operaci vynulováni i pro druhý fi ltr.

První posloupnost vynuluje protitukový filtr a druhá protizapachový filtr.

Konfigurace odsavače:

Pro konfiguraci požadovaného pracovniho režimu odsavače stisknéte pri vypnutém vyrobku tlacítko T5 na dobu príblžné 6 sekund. Rozsviceni ikon T2 nebo T3 bude informovat o druhu instalace: T2 odsávací, T3 filtrácné.

Druh instalace je moźne zmenit cyklickym stisknutim tlačítka T5.

Pro ulozeni nové konfigurace je třeba{jednou stisknout tlačitko T1.

Modely s Tlačitkovým panelem typu Soft Button (s jemnými tlačitky) a Displejem

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

• Je soucást pouze nekterych modelu

T1 ZAPNUTI/VYPNUTI motoru

Stisknutim tohoto tlacitka pri vypnutem odsavaci DOJde k. nestaveni prvni rychlosti. Stisknutim tohoto tlacitka beshem cinnosti odsavae dojde k jeho prechodu do VYPNUTEHO stavu.

T2 Rychlost -

Stisknut'm tohoto tlacitka odsavač prejde do stavu predchozí rychlosti.

T3 Rychlost +

Stisknutim tohoto tlacitka odsavač prejde do stavu následujíci rychlosti. 1.

T4 Booster

Stisknutim tohoto tlacitka odsavač prejde z predchozího stavu do stavu intensznivní rychlosti; na displeji bude blikat pismeno „b". Po uplynuti 5 minut odsavač znovu prejde do stavu prědīm nastavené rychlosti; stejného efektu lze dosáhnout stisknutim tlacitka rychlosti (T2 nebo T3) během použítí funkce Booster.

T5 Cesovac

Pri kazdem stisknuti tohoto tlačitka bude automatické vypnuti odsavace odloženo o dobu 5 minut. Na displeji bude zobrazeno odečitani doby nastavené na Časovaci. Časovac lze nastavit pouze pro manuálni rychlosti, a ne pro booster.

T5 ZAPNUTI/VYPNUTI osvetleni

Signalizace protitukového a protizapachového fi ltru

Blikání pruhu v leve horní Časti informuje o nasycení protitukového fi ltr.

Blikání pruhu v pravé horní Časti informuje o nasycení protizápachového fi ltru.

Blikány obou pruhü informuje o nasycení obou filtru.

V takovém pripadé bude tbreba provest yvcišeni/vymenu protitukového filtru „A“ a/nebo protizapachoveho filtru „B" (viz „Udržba a peče“); informace o protizapachovém filtru se vztahujé pouze na filtracné verze.

Vynulovani počitadla fi Itru:

Při zapnutěm odsavaci stisknéte na dobu tří sekund tlacitko T4.

V pripadé soucasné signalizace upozornéní tykajicich se obou filtru je tbreza zopakovat operaci vynulovani i pro druhy fi Itr.

První poslounpost vynuluje protitukový filtr a druhá protizapachový filtr.

Pro konfiguraci požadovaného pracovniho režimu odsavače stiskněte pri vypnutěm vyrobku tlačítko T4 na dobu príblízně

6 sekund. Po zazněni dlouhého pipnuti bude na displeji zobrazen druh instalace:

Odsávací

(bude blikat Čtvereček vlevo dole).

Filtracni

(bude blikat Čtvereček vpravo dole).

Je możné zmenit druh instalace stisknutim tlacitka T4. Proukončeni zobrazovani režimu konfigurace je třeba jederstisknout tlacitko T1; dojde k vypnuti zařizení a k uloženi posledniho zobrazeného nastavení.

Udržba a peče

Upozorneni! Pred jakymkoli ukonem ciisteni nebo udrzby odpojte odsavac od elektricke site vytazenim zastrky nebo vypnutim hlavniho vypinace bytové Jednotky.

Pred ciistelnim

Sejměte ochranné filmy
- Odstraţne nečistoty vlhkou houbou a trochou neutrăniho saponatóu
- Otfete vihkym hadrem
- Osuste jemným hadrem; v przypadě odsavače z nerezavějici oceli postupujte dl ekynu pro satinováni kovu

Pravidelné Čistěné

Odsavač je třeba Čistit Často (nejměne ve stejnych intervalech, v jakých se provádi Údržba protitukovych filtrú), zevnitr i zvenči. Pri Čistěné používejte hadr navlhčenyneutralními Čisticími prostředky a vlžnouvodou.

Nepouzivejte abrazivni ani korozivni prostrefky.

Upozorneni: NedodrzeniPokynu pro ciisteni zaizenia pro vymenu filtru predstavuje riziko vzniku pozaru. Proto se doporučujedodržovat uvedené pouky. Odmita se jakákoli odpovednost za pripadne skody na motoru nebo pozáry zpusobene nesprávnou udrzbou nebo nedodrženim vyse uvedenych upozorneni.

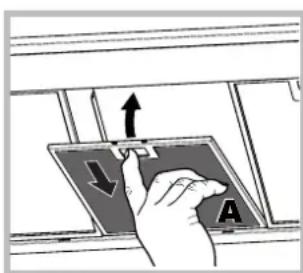

Udrzbaprotitukovychfiltru(A)

Protitukovy filtr zachytáva
cástice tuku pocházejíci z
vařeni; je třeba jej vyčistit
nejměne Jednou měsičné
neagresivnimi Čsisticími
prostředky, manuálné nebo v
myčce nadobi, pri nizké teplote
a pri použítí krátékho cyklu.

Demontáz protitukového fi Itru se provádi potáhnutim

odepinaci rukojeti pruzinou. Pri myti protitukového filtru v myce nadobí by mohlo dojit k jeho odbarvení, ale jeho

filtracni schopnosti tim nebudou zmeneny.

Udrzba uhlikoveho fi Itru (B)

Uhlíkovy filtr zachytáva nepr ijemné zapachy pocházejíci z vařeni. K nasycení uhlíkového filtru dochází po vice cismené dlouhém obdóbi, v závislosti na druhu sporákua a pravidelnosti Čistě protitukého filtru. Vkaždém připadě je třeba provést

vymenu napiinne nejmene kazde dvacet mesice.

Tento filtr NEMUZE byt podrobován myfani regeneraci.

Demontáz: Pootočte filtr o 90^ , aby jej bylo možné odepnout z odsávací Jednotky.

Montáz: Zasunte filtrs aktivnim uhlim do odsávací Jednotky a upevněte jej jeho pootocením o 90^ .

Vymena zárovek

Odpojte zařizení z elektrické site a vyjměte protitukové filtry.

Upozorneni! DriVe, nez se dotknete zarovek, se ujistete, ze jsou vychladle.

1. Vyjměte ochranný kryt po jeho nadzvednuti malym plochým šroubovákem nebo podobný nastrojem.

2. Vymene vypalenou zarovku. Pouzivejte vyhradne zarovky stejnymi parametry jakovypalene (podrobnejsi informace jsou uvedeny v nasledujicim navodu).

1. Nasadte zpét ochranný kryt (upevněi zacvakutím).

Vymena zarovek LED\*

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zarucují ve srovnáns klasickými lampami optimálni osvětlení, delsí zivotnost a niží spotřebu. Ohledné vyměny se obratte na servisní slúžbu.

Napájeci kabel

Když je napájecí kabel poskozen, muže jej vyměnit vyrobce nebo jeho servísné sluzba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařizení je označeno v souladu s Evropskou směrnici 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o opadnich elektrickych a elektronickych zařizenich - OEEZ). Tim, ze se uživotel ujisti o správné likvidaci tohoto vyrobku, prispíva k predcházeni pripadnám negativním následkúm na zivotné prostředí a na zdraví.

elektronickych zařizeni. Zařazení se musite zbavit v souladu s mistrími predpísey pro likvidaci odpadu. Podrobnějsí informace o zacházení s tímto vyrobkem, o jeho opětovné použítá recyklaci mužete získat, když se obráté na príslušné mistrí núrad, sběrnou slúžbu domovniho odpadu nebo obchod, ve kterém jste vyrobek zakoupili.

Setrete energii a berte ohled na zivotni prostredi

• Používejte odsavač nastavenim rychlosti v souladu s realnou potřebou odsávány, omezujé, prosím, používány funkce „intenzivné rychlosti“, pokud je k dispozici. Použiti odsavače racionálém zpúsobem umozăuje omezit spotřebu energia, a zabrám se tím také zbytečnému plýtvány cistého a klimatizovaného vzduchu.
  Prosim, zapněte osvětlení odsavače, pouzePokud je to nezbytné pro osvětlení zony vařeni.

Poruchy a zpúsob jejich odstraněné

Kdyz se zdá, ze neco nefunguje, díve, nez se obratite na Servisni sluzbu, provedte niže uvedené"Justoduché kontroly:

V pripadé, ze odsavač nefunguje:

Zkontrolujte, zda:

• Nedoško k výpadku elektrické energia.
• Je zvolena rychlost.

Když je odsavac v cinnosti, ale neni dostatečné vykonny:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolné množství kouře a páry.
• Je kuchyn větraná dostatečné na to, aby umozžnovala pristup vzduchu.
• Neni opotrebovaný uhlíkový filtr (odsavač ve filtracní verzi).

Kdyz doslo k vypnuti odsavače během bežné cinnosti:

Zkontrolujte, zda:

Nedoško k vypadku elektrické energia.
Nedoško k vypnuti omnipolárního zařizení.

V pripadě prípadnych poruch Činnosti odpjote dríve, než se obráté na Servisné službu, zařizení nejmné na dobu 5 sekund od elektrického napějení odpojením zástrčky ze zásuvý elektrické sítě a potě jej znovu prípjote. V pripadě prětrévámí poruchy Činnosti se obráté na servisné službu.

• Je soucasti pouze nekterych modelu

Instalácia

Vypustanie vzduchu (pre odsavacie verzie)

Pripojte odsávač k vypústacím rúrkam a otvorom v stene s rovnákym priemerom, aký má vystupné otvor pre odvod vzduchu na odsávači (spojovacia príruba). Použitie vypústacích rúrok a otvorov v stene s menším priemerom bude mat' za následokPokles vykonu odsávania a vyrazný nárast hlučnosti.

! Použite co najkratsie možné potrubie.

! Použite potrubie s co najmensím možným počtom kolien.

! Materiaíl potrubia musí vyhovová platnám normám.

! Nepripajaje odsavač do potrubia na odvadzanie dymu vznikajuceho pri spa'ovani (kotly, krby, kachle, atd.).

! Pri vypustani odvadzaneho vzduchu dodrzejte nariadenia kompetentnych miestnych organov. Dalej plati, ze vypustany vzduch nesmie byt odstrańovaný prostrechnictvom otvoru v stene s vynimkou pripadu, ked sa jeder o otvor urceny spezialne pre tento učel.

! Firma neponesie Žiadnu zodpovednost, ak nebudu tietoPokyny dodržané.

Poznámka: Ak je pridavný filtracné systém s aktivnym uhlim dodaný spolu so zariadením, moze byt' už nainstalovaný na odsávací.

Informação pre premenu odsávaça z odsávacej verzie na filtracné verziu su uvedené v tomto návode (vid „Filtracné verzia").

Odsávacia verzia

Vodorovna Čast'rúrky musi byt'mierne naklonená smerom nahor (priblízne 10^ ), aby mohla lahsie prepravovat' vzduch smerom von. Ked' je odsávac vyavený uhíkovými filtrami, je potrebné ich odmontovat'.

Filtráncá verzia

Odsávač cisti vzduch a Čižho vpústaspat do miestnosti. Pre použitie odsávača v tejto verzij je potrebné nainšalovat pridavný filtracné systém s aktivnym uhlim.

LED*	Riziková skupina 1 podla normy EN 62471

CE

Tento model je v sūlade s nasledujúcimi smernicami EU::Low voltage" Directive 2006/95/EC (12-12-2006) - Smernica o nizkom napātić 2006/95/ES (z 12.12.2006)EMC" Directive 2004/108/EC (15-12-2004) - Smernica o elektromagnetickej kompatibilite 2004/108/ES (z 15.12.2004)Delegované nariadenie Komsie (EU) Č. 66/2014dopljuhúca smernicu Č. 2009/125/ES.

Referencná norma:

EN 60704-2-13:2011; EN 60704-3:2006
EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
EN 50564:2011

SK

Ovladacie privky zariadenia PYRAMID

Prva postupnost vynulje protitukovy filter a druhá protizapachovy filter.

Druh instalacie je mozné zmenit'stlačením tlačidla T5.

Po stlaceni tohto tlaicidla odsavač prejde na nasledujúcu rychlost'.

T4 Booster

Pri každom stlačeni tohto tlacidla bude automatické vypnutie odašača odložné o dobu 5 minut. Na displeji bude zobrazené odćitanie doby nastavenej na calovaci. Časovač je možné nastavit len pre manuálnu rychlost, a nie pre booster.

T6 ZAPNUTIE/VYPNUTIE osvetlenia

Prva postupnost vynulje protitukovy filter a druhá protizapachovy filter.

bude na displeji zobrazeny druh instalacia:

Odsávacia

(bude blikat' stvorcek v'avo dolu).

Filtráncá

(bude blikat' stvorcek vpravo dolu).

Udržba a starostlivost'

Nepoužívajte abrazívine ani korozívine prostriedky.

Demontáž protitukového fi Itra

sa vykonáva potiahnutím odopínacej rukováte s pruzinou. Pri umyvaní protitukového filtra v umyvačke riadu by mohlo dojst k jeho odfarbeniu, ale jeho filtracné schopnosti tym

Udrzba uhlikového fi Itra (B)

Montáz: Zasunte filters aktivnym uhlim do odsávacej jednotky upevnite ho jeho pootočením o 90^ .

Vymena ziaroviek

Ked' je napájaci kabel poškodený, može ho vymenit' vyrobca alebo jeho servisna sluzba, aby sa zabránilo akémukol'vek riziku.

LIKVIDÁCIA

Toto zariadenie je oznacene v sulade s Europskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadovych elektrickych a elektronickych zariadieniach - OEEZ). Tym, ze sa uživatel uisti o správné likvidáci toto vyrobku, prisieva k predchadzaniu priadnám negativnym následkom na zivotnom prostredi a na zdravi.

Symbol yrobku alebo na prilozenej Dokumentaci poukazuje na to, ze sa s tymto vyrobkom nesmie zaobchodzat akosbeznym domovym opadom, ale je potrebne ho doručit do vhodnej zberne, urcenej pre recyklaciu elektrickych a elektronickych zariadieni. Zariadenia sa musite zbavit v sulade smiestnimi predpismi pre likvidaciu opadu. Podrobnjsie informacie o zaobchodzani tymto vyrobkom, o jeho opatovnom pouziti a recyklaciu možete ziskat, ked sa obrataite na prislušné miestny urad, zbernú sluzbu domoveho opadu alebo obchod, v ktorom ste vyrobok zakúpili.

Setrite energiu a berte ohlad na zivotné prostredie

• Nedoško výpadku elektricnej energia.
• Je zvolená rychlost.

Ked' je odsávac v cinnosti, ale nie je dostatočne vykonny:

Skontrolujte, c:

• Je zvolená dostatočná rychlost' motora na uvolně množstvo dymu a pary.
• Je kuchyña vetraná dostatočne na to, aby umoznovala pristup vzduchu.
• Nie je opotrebovaný uhlikový filter (odsávač vo filtracnej verzii).
