Ürün Tipi	Elektrikli Zincirli Testere
Marka	BOSCH
Model	AKE 35-19 S
Çekiş Gücü	1900 W
Besleme Gerilimi	230 V ~, 50 Hz
Kılavuz Uzunluğu	35 cm
Kesme Hızı (boşta)	12 m/s
Zincir Tipi	3/8" - 90, kalınlık 1,1 mm, 52 bakla
Yağ Tankı Kapasitesi	200 ml
Ağırlık (kablo hariç)	4,3 kg
Koruma Sınıfı	II (çift izolasyonlu)
Aletsiz Zincir Gerdirme (SDS)	Evet
Geri Tepme Freni	Evet
Çalıştırma Freni	Evet
Otomatik Zincir Yağlaması	Evet
Sabitleme Pençeleri	Evet
Ses Basıncı Seviyesi (LpA)	92 dB(A)
Ses Gücü Seviyesi (LWA)	103 dB(A)
Titreşim (toplam değer)	11 m/s²
Kılavuz Referansı	F016800260
Zincir Referansı	F016800257
Satış Sonrası Hizmet	Robert Bosch France, N° Vert 0800 05 50 51

Sık sorulan sorular - AKE 35-19 S BOSCH

AKE 35-19 S zincirli testerenin zinciri nasıl gerdirilir?

Zinciri germek için, sıkma düğmesini (14) saat yönünün tersine 1 ila 3 tur gevşetin. Ardından kırmızı gerdirme halkasını (13) saat yönünde, zincir kılavuzun ortasında 3 ila 4 mm kaldırılabilecek duruma gelene kadar çevirin. Sıkma düğmesini tekrar sıkın.

Zincir için hangi tip yağ kullanılmalıdır?

Sadece Bosch tarafından önerilen biyolojik olarak parçalanabilir yapışkan zincir yağı kullanın. Geri dönüştürülmüş veya atık yağ asla kullanmayın, bu cihaza zarar verir ve garantiyi geçersiz kılar.

Zincirli testere nasıl çalıştırılır?

Çalıştırma kilidini (3) ileri itin, ardından Açma/Kapama anahtarına (2) tamamen basın ve basılı tutun. Testere çalıştıktan sonra kilidi bırakın. Durdurmak için anahtarı bırakın.

Geri tepme (kickback) durumunda ne yapılmalıdır?

Geri tepme, kılavuzun ucu bir nesneye temas ederse veya zincir sıkışırsa oluşabilir. Bunu önlemek için, zincirli testereyi her zaman iki elle tutun, omuz seviyesinin üzerinde çalışmayın ve geri tepme önleyici zincir kullanın. Geri tepme freni devreye girerse, ön koruyucuyu kendinize doğru çekerek serbest bırakın.

Otomatik yağlama nasıl kontrol edilir?

Zincirli testereyi çalıştırın ve ucunu yerden 20 cm uzaklıkta bir karton parçasına doğru tutun. Bir yağ lekesi belirir ve büyürse, yağlama çalışıyordur. Aksi takdirde, yağ seviyesini kontrol edin ve çıkış hortumunu temizleyin.

Yağ tankı kapasitesi nedir ve ne kadar dayanır?

Tank 200 ml yağ alır. Bu, işin yoğunluğuna ve molalara bağlı olarak yaklaşık 15 dakika sürekli kesim için yeterlidir.

Zincir nasıl bilenir?

Zincir, yetkili bir Bosch servisi veya Bosch bileme seti ile yeniden bilenebilir. Bileme talimatlarını izleyin. Kör bir zincir performansı düşürür ve geri tepme riskini artırır.

Zincirli testere çalışmıyor, ne yapmalıyım?

Öncelikle geri tepme freninin serbest olduğunu kontrol edin (ön koruyucuyu kendinize doğru çekin). Elektrik beslemesini kontrol edin (priz, sigorta, kablo). Sorun devam ederse, Bosch satış sonrası servisine başvurun.

Zincirli testere nasıl saklanmalıdır?

Kuru ve güvenli bir yerde, çocukların erişemeyeceği şekilde saklayın. Sızıntıyı önlemek için yağ tankı kapağı yukarı gelecek şekilde yatay olarak yerleştirin. Uzun süreli saklama için yağ tankını boşaltın.

Hangi koruyucu ekipmanlar kullanılmalıdır?

Her zaman koruyucu gözlük, işitme koruyucusu, kask, eldiven, kaymaz ayakkabılar ve kesilmeye dayanıklı pantolon giyin. Bol giysiler veya takı takmayın.

KULLANIM KILAVUZU AKE 35-19 S BOSCH

Dikkat! Bütün güvenlik talimatlarını ve hükümlerini okuyun. Aşağıdaki talimat ve hükümlere uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanma tehlikeleri ortaya çıkabilir.

Bir sonraki kullanım için bu güvenlik talimatlarını ve hükümleri güvenli bir yerde saklayın.

Aşağıda kullanılan "Elektrikli el aleti" kavramı, akım şebekesine bağlı elektrikli el aletinize aittir (şebeke bağlantı kablosu ile).

İlk kullanımdan önce zincirli ağaç kesme testeresinin ve koruyucu donanımların kullanımı hakkında deneyimli bir uzmandan pratik eğitim yardımı ile bilgi almanız tavsiye edilir. İlk alıştırma olarak bir ağaç gövdesinin kesme tezgahı veya akımda kesilmesinde yarar vardır.

Sembollerin açıklaması:

Kullanma kılavuzuna bakın.

Yağmurdan koruyun.

Ayarlama ve bakım işlemlerinden önce veya akım kablosu hasar görmüş ya da kopmuş ise hemen şebeke fişini prizden çekin.

Elektrikli el aletini kullanırken daima koruyucu kulaklık ve gözlük kullanın.

Geri tepme fren sistemi ve serbest dönüş fren sistemi testere zincirini çok kısa bir sürede durdurur.

Çalışma yeri

Çalıştığınız yeri temiz ve düzenli tutun. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. Yakınında yanıcı sıvılar, gazlar veya tozlar bulunan parlama tehlikesi olan yerlerde aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Mesleki eğitim görenler hariç, 16 yaşından itibaren çocuklar ve gençler yetişkinlerin denetimi olmadan zincirli ağaç kesme testeresini kullanamaz. Aynı husus zincirli ağaç kesme testeresini kullanmayı bilmeyen veya bu konuda az bilgisi olan kişiler için de geçerlidir. Kullanım kılavuzu daima el altında bulundurulmalıdır. Çok yorgun veya bedensel olarak zayıf olan kişiler zincirli ağaç kesme testeresini kullanamaz.

Elektrik Güvenliği

Aletin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış aletlerle birlikte adaptör fişi kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.

Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli yerlerde bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini yükseltir. Aleti kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Aletin nemli ortamlarda kullanılması zorunluysa, alete bir F1 hatalı akım koruma şalteri bağlanmalıdır. F1 hatalı akım koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz aletinizi kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve koruyucu gözlük kullanın. Yaptığınız işe göre kullanacağınız toz maskesi, kaymayan iş ayakkabıları, kask ve kulaklık yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Fişi prize takmadan önce aletin kapalı olmasına dikkat edin. Aleti taşırken parmağınız şalter üzerinde durursa ve alet açıkken fişi prize takarsanız kazalara neden olabilirsiniz. Aleti çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Kendinize çok fazla güvenmeyin. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman sağlayın. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Bu donanımların kullanılması tozdan kaynaklanacak tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız.

Kablosu bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Alette bir ayarlama işlemine başlamadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, aletin yanlışlıkla çalışmasını önler. ■ Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. Aletinizin bakımını özenle yapın. Aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası aletin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım sağlarlar. ■ Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için kullanım alanının dışında kullanılması tehlikeli durumlara neden olabilir.

Servis

Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Zincirli ağaç kesme testereleri için uyarılar: Testere çalışır durumda iken kendinizi testere zincirinden uzak tutun. Testereyi çalıştırmadan önce zincirin hiçbir yere temas etmediğinden emin olun. Zincirli ağaç kesme testeresi ile çalışırken bir anlık dikkatsizlik giysilerinizin veya bir uzvunuzun testere zinciri tarafından tutulmasına yol açabilir. Sağ elinizle zincirli ağaç kesme testeresinin arka tutamağını ve sol elinizle de ön tutamağını sıkıca kavrayın. Zincirli ağaç kesme testeresinin yanlış bir biçimde tutulması yaralanma riskini artıracağından uygulanmasına müsaade yoktur. Koruyucu gözlük ve koruyucu kulaklık kullanın. Başınız, elleriniz, bacaklarınız ve ayaklarınız için de koruyucu donanım kullanmanızı tavsiye ederiz. Uygun koruyucu giysiler yaralanma tehlikesini azaltır, etrafa savrulan talaş parçacıklarından sizi korur, testere zinciri ile tesadüfen temasa gelmenizi önler. Ağaç üstünde zincirli ağaç kesme testeresini kullanmayın. Ağaç üstünde zincirli ağaç kesme testeresinin kullanılması yaralanma tehlikesi yaratır. Duruşunuzun daima güvenli olmasına dikkat edin ve zincirli ağaç kesme testeresini sadece sağlam, düz ve güvenli bir zeminde kullanın. Kaygan ve sağlam olmayan zeminlerde merdiven kullandığınız takdirde dengenizi ve zincirli ağaç kesme testeresinin kontrolünü kaybedebilirsiniz. Gergin bir dalı keserken bu dalın geriye doğru yaylanacağını göz önünde bulundurun. Ahşap elyafındaki gerginlik kuvveti açığa çıkarsa gerilmiş bulunan dal kullanıcıya rastlayabilir ve/veya zincirli ağaç kesme testeresi kontrolden çıkabilir.

Fundalıkları ve çalıları keserken özellikle dikkatli olun. İnce malzeme testere zinciri tarafından kapılıp size çarpabilir veya dengenizi bozabilir. Zincirli ağaç kesme testeresini zincir hareketsiz dururken ön taraftaki tutamağından tutar ve kılavuz ray arka tarafı gösterir durumda iken taşıyın. Testereyi taşır veya saklarken daima koruyucu kapağını kapatın. Zincirli ağaç kesme testeresi ile dikkatli çalışmak, dönen zincire yanlışlıkla temas edilme tehlikesini azaltır. Yağlama, zincir germe ve aksesuar değiştirme konusundaki talimat hükümlerine uyun. Usulüne uygun olarak gerilmeyen zincir kopabilir veya geri tepme tehlikesi ortaya çıkabilir. Tutamakları kuru, temiz ve yağsız tutun. Yağlı tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz. Bu testere ile sadece ahşap malzemeyi kesin. Zincirli ağaç kesme testeresini sadece kendisi için öngörülen işlerde kullanın. Örnek: Zincirli ağaç kesme testeresini plastikleri, duvarları veya ahşap olmayan yapı malzemelerini kesmek için kullanmayın. Zincirli ağaç kesme testeresinin usulüne aykırı kullanımı tehlikeli durumların ortaya çıkmasına neden olabilir.

Geri tepme nedenleri ve geri tepmeyi önleme yöntemleri:

• Kılavuz ray bir nesneye temas eder, ahşap malzeme eğilir veya testere zinciri kesilen yerde sıkışırsa geri tepme ortaya çıkar.
• Kılavuz rayın herhangi bir nesneye temas etmesi durumunda bazı durumlarda arkaya doğru beklenmedik bir tepki meydana gelebilir, kılavuz ray yukarıya ve kullanıcıya doğru hareket edebilir.
• Testere zinciri kılavuz rayın üst kenarından sıkışacak olursa ray kullanıcıya doğru geri tepebilir.
• Bu reaksiyonlardan her biri testerenin kontrolünü kaybetmenize ve ağır biçimde yaralanmanıza neden olabilir. Bu nedenle sadece zincirli ağaç kesme testereleri içindeki koruyucu donanıma güvenmeyin. Zincirli ağaç kesme testeresinin kullanıcısı olarak kaza ve yaralanmalara karşı çeşitli önlemler almanız gerekir.

Geri tepme olayı elektrikli el aletinin yanlış veya hatalı kullanımından kaynaklanır. Bu tehlike aşağıda belirtilen önlemlerin alınması ile önlenebilir:

■ Başparmağınız ve diğer parmaklarınız tutamağı kavrayacak biçimde testereyi iki elinizle sıkıca tutun. Bedeninizi ve kollarınızı muhtemel geri tepme kuvvetlerini karşılayabilecek bir konuma getirin. Uygun önlemler alındığı takdirde kullanıcı geri tepme kuvvetlerini karşılayabilir. Zincirli ağaç kesme testeresini hiçbir zaman serbest bırakmayın. Kesme işlemi yaparken bedeniniz anormal bir durumda olmasın ve omzunuzdan yüksekte kesme yapmayın. Bu sayede kılavuz rayın ucu ile teması önlersiniz ve beklenmedik durumlarda testereyi daha kontrollü tutabilirsiniz. Daima üretici tarafından öngörülen yedek rayı ve testere zincirlerini kullanın. Yanlış yedek raylar ve zincirler kopabilir veya geri tepme kuvvetinin oluşmasına neden olabilir. Üreticinin testere zincirini bileme ve bakımı konusundaki talimatına uyun. Çok düşük ayarlanan derinlik sınırlayıcılar geri tepme olasılığını artırır.

Teknik veriler

Zincirli açaç kesme testeresi		AKE 30-19 S	AKE 35-19 S	AKE 40-19 S
Sipariş no.		3 600 H36 D..	3 600 H36 E..	3 600 H36 F..
Zincirin yardućmci anahtar kullanmadan takilması (SDS)		●	●	●
Giris güçü	[W]	1900	1900	1900
Testere zinciriışı (boşa calı,)rken)	[m/s]	12	12	12
Pala boyu	[cm]	30	35	40
Yönlendirme)yildizl		-	●	●
Geri tepme fremi		●	●	●
Yol alma fremi		●	●	●
Testere zinciri tipi		3/8" - 90	3/8" - 90	3/8" - 90
Zincir halka (bakla) kalınlığl	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Zincir halkası sayı		45	52	57
Yağ haznesi dolum kapasitesi	[ml]	200	200	200
Otomatik zincir yağlama		●	●	●
Çengelli dayamak		●	●	●
Ağırkıngl; sebeke kablosuz,yak.**	[kg]	4,2	4,3	4,4
Koruma sinifı		☐/II	☐/II	☐/II

**Ray ve zincirle ölçülmüştür. Açıklama: Lütfen aletinizin tip etiketi üzerindeki ürün koduna dikkat edin, tek tek aletlerin ticari kodları değişik olabilir. Alet açıldığında kısa süreli gerilim düşmeleri meydana gelebilir. Elverişsiz şebeke koşullarında başka aletlerin performansları etkilenebilir. 0.25 Ohm'dan küçük şebeke empedanslarında herhangi bir arıza beklenmemelidir.

Usulüne uygun kullanım

Bu alet; ağaçların, kök ve gövdelerin, dalların, ahşap kalas ve dilmelerin, tahtaların, kontratabların ve benzerlerinin kesilmesi için geliştirilmiş olup, ahşap elyafı yönünde veya ona dik olarak kesme işlerinde de kullanılabilir. Bu alet mineralli malzemelerin kesilmesine uygun değildir.

Giriş

Bu el kitabı, zincirli ağaç kesme testerenizin montajı ve güvenli kullanımına ilişkin açıklama ve talimat içermektedir. Bu talimat ve açıklamaları uymanız sizin için çok önemlidir.

Teslimat kapsamı

Aletin bütün parçalarını ambalajından dikkatli bir biçimde çıkarın ve eksik olup olmadıklarını kontrol edin:

Zincirli ağaç kesme testeresi - Kapak/muhafaza - Testere zinciri - Pala Zincir koruyucu muhafaza - Testere zinciri yağı (80 ml) Kullanma kılavuzu

Eğer parçalar eksik veya hasarlı ise lütfen yetkili satıcınıza başvurun.

Aletin elemanları

1 Arka tutamak 2 Açma/kapama şalteri 3 Kapama emniyeti 4 Yağ haznesi kapağı 5 Zincir freni (el koruma tertibatı) 6 "Zincir freni serbest" işareti 7 Ön tutamak 8 Yönlendirme yıldızı 9 Zincir koruyucu muhafaza 10 Testere zinciri 11 Pala 12 Çengelli dayamak 13 Zincir germe rondelası, kırkızı 14 Gerici tutamak 15 Kapak 16 Zincir germe tırnağı 17 Tespit pimi 18 Pala kılavuz mesnedi 19 Yağ memesi 20 Dönme ve kesme yönü sembolü 21 Zincir çarkı 22 Zincir tutma pimi 23 Şebeke fişi** 24 Seri numarası

**Ülkelere özgü

Kullanım kılavuzunda tanımlanan ve şekilleri gösterilen aksesuarın mutlaka teslimat kapsamında bulunması gerekmez!

Dikkat! Kablo koptuğunda, hasar gördüğünde veya sarıldığında onarım ve temizlik işlemlerine başlamadan önce zincirli ağaç kesme testeresini kapatın ve fişi prizden çekin.

Dikkat! Yaralanma tehlikesi! Dönmekte olan testere zincirine dokunmayın.

Zincirli ağaç kesme testeresini hiçbir zaman başkalarının, çocukların veya hayvanların yakınında kullanmayın. Yine aynı şekilde testereyi alkollü iken, uyuşturucu ve uyku veren ilaçlar içtikten sonra kullanmayın.

Elektrik emniyeti

Güvenliği artırmak için aletiniz koruyucu izolasyonla donatılmış olup topraklama gerektirmez. İşletim gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeler için alet tipine göre 220 V, 240 V). Sadece müsaade edilen uygun uzatma kablosu kullanın. Bu alette sadece H07 RN-F veya IEC (60245 IEC 66) tipi uzatma kabloları kullanılabilir.

Aletinizle çalışmak için uzatma kablosu kullanıyorsanız, sadece aşağıda belirtilen iletken kesitli kabloları kullanmalısınız:

• 1,0 mm²: Maksimum uzunluk 40 m
• 1,5 mm²: Maksimum uzunluk 60 m
• 2,5 mm²: Maksimum uzunluk 100 m

Güvenliği artırmak için maksimum 30 mA'lik hatalı akım FI şalterinin (RCD) kullanılmasını öneririz. Bu FI şalter her kullanımdan önce kontrol edilmelidir.

GB'de satılmayan ürünler için açıklama: DİKKAT: Kendi güvenliğiniz için, aletinize takılı bulunan fişin 23 uzatma kablosu 25 ile şekilde görüldüğü gibi bağlanması gereklidir.

Uzatma kablosunun kuplajı püskürtme suyuna karşı korunmalı olmalı, lastikten veya lastik kaplamadan yapılmış olmalıdır.

Uzatma kablosu bir gerilim giderme tertibatı ile birlikte kullanılmalıdır.

Bağlantı kablosu hasar açısından düzenli olarak kontrol edilmeli ve sadece iyi durumda iken kullanılmalıdır.

Bağlantı kablosu hasar gördüğünde sadece yetkili bir Bosch servisinde onarılmalıdır.

Montaj/testere zincirinin gerilmesi

Zincirli ağaç kesme testeresini tam ve eksiksiz olarak monte ettikten sonra akım şebekesine bağlayın.

Zincirli ağaç kesme testeresini kullanırken her zaman koruyucu eldiven giyin.

Palayı ve testere zincirinin takılması (montajı)

1. Bütün parçaları dikkatli biçimde ambalajından çıkarın.
2. Zincir germe rondelası 13 ve kapak 15 üzerindeki iki oku birbirine uygun hale getirin.

1. Testere zincirini düz bir yüzeye yerleştirin.

Sadece tahrik elemanı kalınlığı (oluk genişliği) 1,1 mm olan testere zincirleri kullanılabilir.

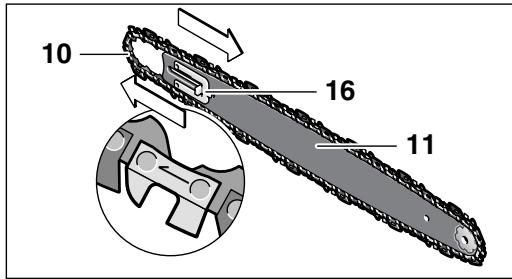

1. Zincirli ağaç kesme testeresini 10 palanın 11 döner oluğuna yatırın. Dönme yönünün doğru olmasına dikkat edin. Zincir dönme yönü sembolü 20 ile karşılaştırın. Zincir gerdirme tırnağının 16 dışarıya doğru olduğundan emin olun.

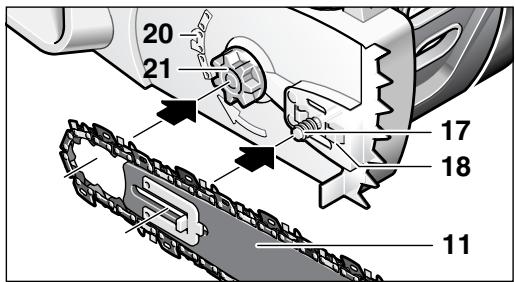

1. Zincir halkalarını zincir çarkına 21 takın ve palayı 11 öyle yerleştirin ki, tespit pimi 17 önünde ve arkasında bulunan pala kılavuz mesnetleri 18 palanın 11 uzunlamasına deliğini tam olarak kavrasın.

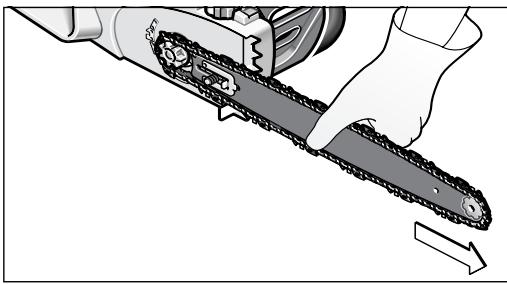

1. Bütün parçaların yerlerine kusursuz biçimde yerleştirildiğini ve zincirli palanın kusursuz konumda olduğunu kontrol edin.

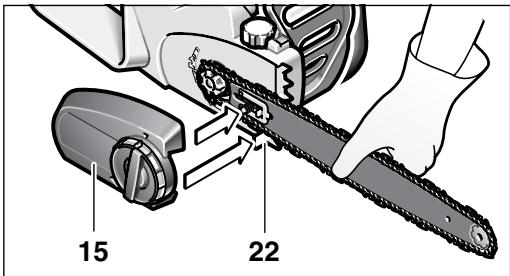

1. Kapağı tam ve hassas olarak yerine oturtun ve zincir tutma piminin 22 kapak 15 üzerinde kendisi için öngörülen kılavuz oluğa oturmasına dikkat edin.

1. Muhafazayı 15 gerici tutamakla 14 hafifçe sıkın.

Testere zinciri henüz tam olarak gerilmemiştir. Testere zincirinin gerilmesi "Testere zincirinin gerilmesi" bölümündeki 1-7 noktalarında ayrıntılı biçimde açıklanmaktadır.

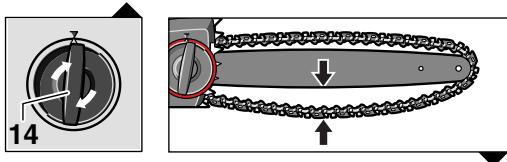

A Testere zincirinin gerilmesi

Testere zinciri gerginliğini, işe başlamadan önce, ilk kesme işleminden sonra ve düzenli olarak her 10 dakikada bir kontrol edin. Özellikle yeni testere zinciri kullanıyorsanız yüksek genleşmeyi dikkate alın.

Testere zincirinin kullanım ömrü esas olarak yeterli yağlamaya ve doğru gerginliğe bağlıdır.

Aşırı derecede ısınmış testere zincirlerini germeyin, çünkü soğuduktan sonra kendini çeker ve pala üzerinde aşırı ölçüde gergin durur.

1. Testere zincirini düz bir yüzeye yerleştirin.
2. Pala konumunu gevşetmek üzere gerici tutamağını 14 saat hareket yönünün tersinde yaklaşık 1-3 tur attırmak suretiyle çevirin.
3. Zincir halkalarının (baklaların) palanın kılavuz olukları 11 ve zincir çarkının 21 üzerine tam ve kusursuz biçimde oturup oturmadıklarını kontrol edin.

1. Zincir germe halkasını 13 doğru zincir gerginliği elde edilinceye kadar ve istenen konumda kavrama yapıncaya kadar saat hareket yönünde çevirin. Kavrama (kilitlenme) mekanizması zincirin gevşemesini önler. Zincir germe halkası 13 zor dönüyorsa, gerici tutamağı 14 saat hareket yönünün tersinde biraz daha çevirin. Zincir germe halkası 13 ayarlandıktan sonra gerici tutamak 14 ile birlikte dönmelidir.
2. Eğer orta kısmından yaklaşık olarak 3-4 mm kaldırılabiliyorsa, testere zinciri 10 doğru olarak gerilmiş demektir. Bu işlemi testere zincirini tek elle aletin kendi ağırlığına karşı yukarı çekerek yapın.

1. Eğer testere zinciri 10 aşırı ölçüde gerginse, zincir germe halkasını 13 saat hareket yönünün tersine doğru çevirerek gevşetin.
2. Testere zinciri 10 optimal olarak gerildikten sonra palayı 11 gerici tutamaktan 14 sağa çevirmek suretiyle sıkın. Bunu yaparken herhangi bir yardımcı alet kullanmayın.

A B Zincirin yağlanması

Önemli: Zincirli testere yağ dolu olarak teslim edilmez. Bu nedenle testereyi kullanmadan önce yağ doldurmanız önemlidir. Testere zincirinin yağsız olarak veya minimum işaretinin altında yağla kullanılması zincirde hasara neden olabilir.

Zincirin kullanım ömrü ve kesme performansı optimal yağlamaya bağlıdır. Bu nedenle çalışma sırasında testere zinciri yağ memesi 19 üzerinden otomatik olarak yağlanır.

Yağ haznesinin (tankın) doldurulması:

Zincirli testereyi yağ haznesi kapağı 4 yukarı gelecek biçimde uygun bir yere koyun. - Bir bez yardımı ile yağ haznesi kapağı 4 çevresini temizleyin ve kapağı açın. - Doldurma işlemi için filtre elemanını çıkarmayın. - Yağ tankını (haznesini) biyolojik olarak çözünebilir Bosch testere zinciri yağı ile doldurun. - Yağ doldurma işlemi sırasında yağ haznesi içine pislik kaçmamasına dikkat edin. Yağ haznesi kapağını 4 tekrar takın ve sıkın.

Önemli: Yağ tankı ile çevre arasında hava değişimini sağlayan süzgeç ile yağ tankı kapağı arasında dört küçük dengeleme

kanalı vardır. Çalışmaya bağlı olarak bu kanallardan az miktarda yağ dışarı sızar. Testerenin daima yatay olarak elden bırakılmasına dikkat edin (Yağ tankı kapağı 4 yukarı doğru).

Zincirli testerede herhangi bir hasara neden olmamak için özellikle önerilen biyolojik olarak çözünebilir yağ kullanın. Hiçbir zaman tekrar kazanılmış veya eski yağ kullanmayın. İzin verilmeyen yağların kullanılması durumunda garanti hükmü ortadan kalkar.

Çalıştırma

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi, aletin tip etiketi üzerindeki verilere uygun olmalıdır. Etiketi üzerinde 230 V yazan aletler 220 V ile de çalıştırılabilir.

Açma/kapama

Testereyi "Zincirli testere ile çalışma" bölümünde açıklandığı gibi tutun.

Aleti çalıştırmak için kapama emniyetine 3 basın, daha sonra açma/kapama şalterine 2 sonuna kadar basın ve bu konumda tutun. Şimdi artık kapama emniyetini 3 bırakabilirsiniz.

Aleti kapatmak için açma/kapama şalterini 2 bırakın.

Kesme işleminden sonra testere zincirini ön taraftaki el muhafazasını kullanarak (geri tepme freninin aktifleştirilmesi) durdurmayın.

Geri tepme freni / yol alma freni

Zincirli ağaç kesme testeresi iki koruyucu donanımla donatılmıştır:

Açma/kapama şalteri 2 bırakınca serbest dönüş freni zinciri frenler.

Zincir freni, aletin geri tepmesi durumunda ön el koruma tertibatı 5 ile tetiklenen bir koruma sistemidir. Zincir kısa süre içinde durur.

Zaman zaman işlev testi yapın. Ön el koruma parçasını 5, kırmızı nokta 28 işaretin 6 altında görünür olacak biçimde öne itin (Pozisyon 2) ve zincirli ağaç kesme testeresini kısa süre çalıştırın. Zincir hareket etmemelidir. Geri tepme frenini tekrar devre dışı bırakmak için ön el koruma parçasını 5, işaret 6 altındaki kırmızı nokta 28 görünür olacak şekilde geri çekin.

Zincirli ağaç kesme testeresi ile çalışma

Kesme işleminden önce

Aleti çalıştırmadan önce ve kesme işlemi sırasında aşağıdaki kontrolleri düzenli olarak yapın:

• Testere zinciri güvenli işlev görecek bir durumda bulunuyor mu? Yağ haznesi dolu mu? Yağ seviyesi göstergesini 26 aleti çalıştırmadan önce ve çalışma sırasında düzenli olarak kontrol edin. Eğer yağ seviyesi dikiz camının altındaki minimum seviyenin altına düşerse, yağ ilave edin. Çalışmaya verilen aralara ve işin yoğunluğuna bağlı olarak, bir defalık dolum yaklaşık 15 dakika yeterli olur. Zincir doğru olarak gerilmiş ve keskin mi? Zincir gerginliğini çalışma sırasında her 10 dakikada bir kontrol edin. Özellikle yeni zincir takmışsanız yüksek genleşmeyi hesaba katın. Testere zincirinin durumu kesme performansını önemli ölçüde etkiler. Sadece keskin zincirler aleti aşırı zorlamadan korur. Zincir freni işlev görüyor mu?
• Gerekli koruyucu donanımı kullanın. Koruyucu gözlük ve kulaklık kullanın. Baş, eller, bacaklar ve ayaklar için de koruyucu donanım kullanmanız tavsiye olunur. Uygun koruyucu iş giysileri kullanıcıyı çevreye savrulan parçacıklardan ve yanlışlıkla testere zincirine temas edilme tehlikesini azaltır.

Kesme işleminde geri tepme

Kesme işlemi sırasındaki geri tepmeden; dönmekte olan testere zincirinin aniden yukarı ve geri tepmesi anlaşılır. Bu olay; pala ucunun kesen malzemeye temas etmesi veya zincirin sıkışması durumlarında ortaya çıkar.

Eğer kesme sırasında geri tepmeler oluşursa, alet önceden kestirilemeyen tür ve biçimde reaksiyon gösterir; bu da kullanıcıda ya da çevredeki kişilerde ağır yaralanmalara neden olabilir.

Yan kesmeler, eğik kesmeler ve uzunlamasına kesmelerde özellikle dikkatli olunmalıdır. Çünkü bu kesme işlemlerinde çengelli dayamak 12 kullanılamaz.

Kesme işlemi sırasında geri tepmelerden kaçınmanın yolları:

Zinciri ağaç kesme testeresini mümkün olduğu kadar yüzeysel biçimde yerleştirin. - Hiçbir zaman gevşek, genişlemiş veya normalden fazla aşınmış testere zinciri ile çalışmayın. - Testere zincirini öngörüldüğü gibi bileyin. - Asla omuz yüksekliğinden daha yüksekte çalışmayın. - Hiçbir zaman palanın ucu ile kesme yapmayın. Zinciri ağaç kesme testeresini daima iki elinizle sıkı biçimde tutun. - Daima geri tepme olasılığını azaltan Bosch Zincirli Ağaç Kesme Testeresi kullanın. - Kancalı dayamağı 12 bir kaldıraç gibi kullanın. - Doğru zincir gerginliğine dikkat edin.

Çalışırken uyulması gereken genel hususlar

Zincirli ağaç kesme testeresini daima iki elinizle sıkıca tutun, sol elinizle ön tutamağı, sağ elinizle de daima arka tutamağı kavrayın. Tutamakları başparmağınız ve diğer parmaklarınızla iyice kavrayın. Hiçbir zaman tek elinizle kesme yapmayın. Akım kablosunu daima aletin arkasında tutun ve zincir ile temas etmekten uzak tutun; kabloyu öyle konumlandırın ki dal tarafından tutulmasın.

Zincirli ağaç kesme testeresini daima güvenli duruş pozisyonunda çalıştırın. Testereyi bedeninizden biraz sağda tutun. Kesilecek tahtaya temas etmeden önce zincir tam hızını almış olmalıdır. Bu sırada çengelli dayamağı 12 testere zincirini tahtaya sabitlemek için kullanın. Kesme işlemi sırasında çengelli dayamağı bir kaldıraç gibi kullanın.

Kalın dal veya gövdeleri keserken çengelli dayamağı daha düşük seviyeye yerleştirin. Bunu yapmak için zincirli ağaç kesme testeresini, çengelli dayamağı çıkarmak ve yeniden daha düşük seviyede yerleştirmek için, geri çekin. Bu sırada testereyi kesme hattından dışarı çıkarmayın.

Kesme işlemi sırasında testere zincirine fazla bastırmayın; çengelli dayamak 12 yardımı ile hafif bir kaldıraç kuvveti oluşturacak biçimde çalışın. Zincirli ağaç kesme testeresini hiçbir zaman gergin kollarla kullanmayın. Erişilmesi zor olan yerlerde kesme yapmayı denemeyin veya bir merdivene çıkarak çalışmayın. Asla omuz yüksekliğinden daha yüksekte kesme yapmayın.

En iyi kesme sonucu, zincir hızı aşırı zorlanma nedeniyle düşmediği durumlarda gerçekleşir.

Kesme işleminin sonuna dikkat edin. Testere ilgili malzemeyi kestikten sonra aniden ağırlık değişmesi olur. Bu durum bacaklar ve ayaklar için kaza tehlikesi oluşturur.

Testereyi daima zincir döner halde iken kesme hattından dışarı çıkarın.

Gövdelerin kesilmesi

Aşağıdaki güvenlik hükümlerine uyun:

Gövdeyi şekilde görüldüğü gibi yatırın ve altını öyle besleyin ki, testere zinciri sıkışıp, kesme işlemi kesilmesin.

Küçük tahta parçalarını kesmeden önce doğrultun ve uygun bir düzenekle sabitleyin.

Sadece ahşap nesneleri kesin. Taş ve çivi gibi nesnelerle temastan kaçının, çünkü bunlar etrafa büyük bir hızla sıçrar, testere zincirine hasar verir veya kullanıcı ile yakınındaki kişilerin ağır biçimde yaralanmasına neden olabilir.

Çalışır haldeki testere ile tel çitlere veya zemine temas etmeyin.

Bu alet ince dalların kesilmesine uygun değildir.

Uzunlamasına kesme işlemlerinde özellikle dikkatli olun, çünkü bu kesme işlerinde çengelli dayamak 12 kullanılamaz. Kesme sırasındaki geri tepmelerden sakınmak üzere testereyi dar açılarda yönlendirin.

Eğimli yerlerdeki kesme işlerinde, gövdeleri üst veya yan taraftan kesin veya yatar durumdaki malzemeyi kesin.

Savrulma tehlikesi nedeniyle ağaç kalıntılarına, dallara, köklere ve benzerlerine dikkat edin.

H Gergin durumdaki malzemenin kesilmesi

Gerilim altında bulunan tahta, dal veya ağaçlar kesilirken büyük bir kaza riski vardır. Bu konuda azami dikkati gösterin. Bu gibi işler sadece eğitim görmüş uzman kişiler tarafından yapılmalıdır.

Kestiğiniz ağacın (tahtanın) iki tarafı da oturuyorsa, önce yukarıdan (Y) çapının dörtte birine kadar kesin ve daha sonra alt taraftan (Z) ve aynı yerden geri kalan kısmı kesin; bu sayede testerenin savrulmasını ve sıkışmasını önlersiniz. Bu sırada testere zincirinin zeminle temasa gelmemesine azami dikkati gösterin. Kestiğiniz parçanın sadece bir tarafı oturuyorsa, önce aşağıdan (Y) yukarı doğru çapının dörtte birine kadar kesin, daha sonra aynı yerden yukarıdan (Z) geri kalan kısmı kesin, bu sayede testerenin savrulmasını ve sıkışmasını önlersiniz.

Ağaçların kesilmesi

Düşen dallardan korunmak için daima kask kullanın.

Bu zincirli ağaç kesme testeresi ile sadece gövde çapları paladan daha küçük olan ağaçlar kesilebilir.

Çalıştığınız alanı emniyete alın. Ağacın devrileceği bölgede başkalarının veya hayvanların bulunmadığından emin olun.

Sıkışmış bir testereyi motoru çalıştırmak suretiyle kurtarmayı asla denemeyin. Testere zincirini kurtarmak için uygun bir tahta kama kullanın.

İki veya daha fazla kişi tarafından aynı anda kesme veya budama yapılıyorsa, bu kişiler arasındaki uzaklık en azından kesilen ağacın yüksekliğinin iki katı kadar olmalıdır. Ağaçlar kesilirken başkalarının tehlikeye düşmemesine, akım ileten kablolarla temasa gelinmemesine veya maddi bir hasara yol açılmamasına dikkat edilmelidir. Eğer bir ağaç gerilim ileten kablo ile temasa gelecek olursa hemen zaman geçirmeden mahalli akım ikmal şirketine bilgi verilmelidir.

Eğimli arazide kesme yaparken kullanılan testereyi ağacın daha yüksek bir yerinde tutmalıdır, çünkü ağaç devrildiğinde büyük bir olasılıkla aşağı doğru yuvarlanır veya kayar.

Kesmeye başlamadan önce düşme yolu planlanmalı ve gerekirse bu yol temizlenmelidir. Bu düşme yolu, ağacın beklenen düşme hattından arkaya doğru açılmalıdır. Ağacın devrilme yönünü tahmin edebilmek için, kesme işleminden önce ağacın doğal eğimi, büyük dalların durumu ve rüzgarın yönü dikkate alınmalıdır. Kir, taş, gevşemiş kabuk, çivi, kanca ve teller ağaçtan çıkarılmalıdır.

Ayna (kılavuz yarık) açılması: Ağacın devrilme yönünde, ağaç gövdesi kalınlığının 1/3'ü derinliğinde dik açılı (X - W) bir ayna açın. Önce alttaki yatay kesme işini yapın. Bu yolla testere zincirinin veya ikinci aynayı açarken kılavuz rayın sıkışmasını önlersiniz.

Kesim yerinin belirlenmesi: Kesim yeri (Y), aynanın yatay kısmından en azından 50 mm yüksekte olmalıdır. Kesme işlemini yatay ayna kesim kısmına paralel olarak gerçekleştirin. Kesme işlemini, tutucu işlevi görebilecek bir kısım kalacak biçimde yapın. Bu bırakılan kısım, ağacın dönmesini ve yanlış yöne devrilmesini önler. Bıraktığınız bu tutucu kısmı bütünüyle kesmeyin.

Bırakılan bu tutucu kısmın kesilmesine başlanmasıyla birlikte ağaç da devrilmeye başlar. Eğer ağaç istenen yöne devrilme eğilimi göstermez, geriye doğru eğilir ve testere zinciri sıkışırsa, kesme işine ara verin ve kesme yerini açarak ağacın istenen yöne devrilmesini sağlamak amacıyla ağaç, plastik veya alüminyumdan yapılma bir kama kullanın.

Ağaç devrilmeye başlayınca zincirli ağaç kesme testeresini kesme yerinden çıkarın, kapatın, elinizden bırakın ve ağacın devrilme yönü olarak planlanan tehlikeli bölgeden uzaklaşın. Düşen dallara dikkat edin ve acele edip düşmeyin.

Yatay kesimin içine kamanın (Z) çakılması suretiyle ağacın devrilmesi sağlanabilir.

Ağaç devrilmeye başladığında düşen dal ve parçacıklara karşı dikkatli olun.

Dalların kesilmesi

Bu kavramdan kesilmiş ağaçların dallarının kesilmesi anlaşılır. Büyük, aşağı doğru uzanan ve ağacın gövdesini destekleyen dalları önce bırakın. Küçük dalları şekilde gösterildiği gibi kesin. Testerenin sıkışmasını önlemek için gergin duran dalları yukarıdan aşağı doğru kesin.

Ağaç gövdesinin kesilmesi

Bu kavramdan, kesilmiş ağaç gövdelerinin enine kesilerek parçalara ayrılması anlaşılır. Duruşunuzun güvenli olmasına ve beden ağırlığınızın her iki ayağınıza eşit biçimde dağılmasına dikkat edin. Eğer mümkünse ağacın gövdesini destekler, lata veya kamalarla destekleyin. Rahat kesme yapabilmek için basit talimat hükümlerine uyun. Ağaç gövdesinin bütün ağırlığı şekilde görüldüğü gibi eşit olarak yere dağılmışsa, yukarıdan aşağı doğru kesebilirsiniz. Ağacın gövdesi şekilde görüldüğü gibi bir ucu üzerine oturuyorsa, önce gövde çapının 1/3'ü kadar aşağıdan kesin, sonra geri kalanı yukarıdan aşağı doğru kesin. Ağaç gövdesi iki ucu üzerine oturuyorsa, gövde çapının 1/3'ü kadar yukarıdan kesin, sonra geri kalan 2/3'lük kısmı alttan kesin. Şekilde görüldüğü gibi meyilli arazide kesme yaparken daima gövdenin üst tarafında durun. Kesimin tamamlanma anında testerenin kontrolünüzden çıkmamasına dikkat edin ve zincirli ağaç kesme testeresinin tutamaklarından iyice kavrayarak bastırma kuvvetini azaltın. Bu sırada testere zincirinin yere temas etmemesine dikkat edin. Kesme işi tamamlandıktan sonra testereyi yere götürmeden önce testere zincirinin tam olarak durmasını bekleyin. Bir ağaçtan diğerine geçerken daima zincirli ağaç kesme testeresinin motorunu durdurun.

Bakım ve temizlik

Bütün bakım işlerinden önce şebeke fişini prizden çekin.

Uyarı: Aleti uzun süre ve güvenli biçimde kullanabilmek için aşağıdaki işlemleri düzenli olarak yapın.

Testere zincirini, gevşeklik, hasar ve aşınma açısından kusursuz biçimde bulunup bulunmadığı düzenli olarak kontrol edin. Ayrıca parçaların gevşemiş olup olmadıkları ve hasar görüp görmedikleri de kontrol edin.

Testere zincirini sökerken, zincirin önce zincir germe halkası 13 ile gevşetilmesine dikkat edin. Eğer bu gevşetme işlemi unutulacak olursa, bu SDS grubunda arızalara neden olabilir.

Kapak, muhafaza ve koruyucu tertibatların kusursuz durumda bulunup bulunmadığını ve doğru olarak takılıp takılmadıklarını kontrol edin. Gerekli onarım ve bakım çalışmalarını zincirli ağaç kesme testeresini kullanmadan önce yapın.

Zincirli ağaç kesme testereniz titiz üretim ve test yöntemlerine rağmen arıza yapacak olursa, onarımı Bosch Elektrikli El Aletleri Yetkili Servislerinden birine yaptırın.

Nakliyeden önce lütfen mutlaka yağ tankını (haznesini) boşaltın. Bunu yapmak için önce yağ tankındaki süzgeci çıkarın ve daha sonra tekrar takın.

Bütün başvuru ve yedek parça siparişlerinizde lütfen aletin 10 haneli sipariş numarasını mutlaka belirtin!

Testere zinciri ve palanın değiştirilmesi/çevrilmesi

Testere zinciri ve palayı "Testere zincirinin gerilmesi" bölümünde anlatıldığı gibi kontrol edin.

Palanın kılavuz oluğu zamanla yıpranır. Testere zincirini değiştirirken, yıpranmayı dengelemek için palayı 180° çevirin.

SDS-Modellerde pala üzerindeki zincir germe tırnağı 16 sökülmüş olmalıdır.

Zincir çarkını 21 kontrol edin. Eğer çark yüksek zorlanma nedeniyle yıpranmış veya hasar görmüşse, bir yetkili serviste değiştirilmelidir.

Testere zincirinin bilenmesi

Testere zinciri, Bosch elektrikli el aletleri için yetkili her serviste uzmanlar tarafından bilenebilir. Bosch testere zinciri bileme aleti veya bileme parçalı Dremel-Multi 1453 ile zinciri kendiniz de bileyebilirsiniz. Alet ekindeki bileme talimatına uyun.

Yağ otomatiğinin kontrolü

Testereyi çalıştırıp, ucu ile yerdeki bir karton veya kağıda doğru tutarak otomatik testere zinciri yağlama işlevini kontrol edebilirsiniz. Dikkat: zinciri zemine temas ettirmeyin, 20 cm'lik güvenlik mesafesini mutlaka koruyun. Bu işlem sırasında giderek artan bir yağ izi oluşuyorsa, yağ otomatiği kusursuz işlev görüyor demektir. Yağ tankı dolu ise ve karton veya kağıtta bir iz oluşmuyorsa, "Hata arama" bölümünü okuyun veya Bosch müşteri servisine başvurun.

Aksesuar

Testere zinciri ve pala

AKE 30-19 S .F 016 800 259

AKE 35-19 S .F 016 800 260

AKE 40-19 S .F 016 800 261

Testere zinciri

AKE 30-19 S .F 016 800 256

Zincir bileme ve temizleme seti....F 016 800 262

Zincir yağı, 1 litre. 2607000181

Diğer aksesuar

Eldivenler 2607000134

Koruyucu gözlük. F 016 800 178

SNR 19 Koruyucu kulaklık

(Gürültü emisyon seviyesinin

düşürülmesi 19 dB (A)) 2607 990 042

SNR 24 Koruyucu kulaklık

(Gürültü emisyon seviyesinin

düşürülmesi 24 dB (A)) 2607990043

B Temizleme/Saklama

Testere zincirinin kaptan çıkma plastik gövdesini yumuşak bir fırça ve temiz bir bezle temizleyin. Bu temizlik işleminde su, çözücü madde ve polisaj maddesi kullanmayın. Özellikle motorun havalandırma aralıklarındakiler de dahil olmak üzere aletin üzerindeki bütün kirleri ve yabancı maddeleri temizleyin.

1-3 arasındaki bir kullanım süresinden sonra kapağı 15, palayı ve zinciri sökerek, bir fırça ile temizleyin.

Muhafaza 15 altındaki alanı, zincir çarkını 21 ve pala tespit parçalarını fırça yardımı ile her türlü kir ve yabancı maddelerden temizleyin. Yağ memesini 19 temiz bir bezle temizleyin.

Zor ve ağır hareket eden zincir germe mekanizmasında muhafaza 15 içindeki kapağı 29 alın, gerici tutamak 14 ile zincir germe halkasını 13 birbirlerine doğru çevirin, bu yolla mekanizma içindeki birikimler gevşer ve düşerler. Muhafazayı 15 hafifçe uygun bir yere vurun, aşırı ölçüde kirlenmiş mekanik aksamı yumuşak bir fırça ve basınçlı hava ile temizleyin, ancak bu işlemler sırasında hiçbir zaman yardımcı bir alet kullanmayın.

Testere zinciri uzun süre kullanım dışı kalacak ve bir yerde saklanacaksa, testere zincirini ve palayı temizleyin.

Zincirli ağaç kesme testeresini kuru, güvenli ve çocukların erişemeyeceği bir yerde saklayın.

Sızmayı önlemek için aleti mutlaka yatay konumda elinizden bırakın (yağ doldurma civatası 4 yukarı doğrudur).

Alet ambalaj içinde saklanırken yağ tankı tam olarak boşaltılmalıdır.

Hata arama

Aşağıdaki tablo hata olasılıkları ve bu hataların nasıl giderileceğini göstermektedir. Eğer bu hataları kendiniz gideremiyorsanız bir servise başvurun.

Dikkat: Hata arama işleminden önce aleti kapatın ve fişi prizden çekin.

Hatalar	Olası nedenler	Giderilmesi
Zincirli aşaq kesme testeresi islevGPCMuyor	Geri tepme freni devrede Elektrik akıml yok Priz bozuk Akirmaklosu hasarlı Sigorta bozuk	El muhafazasinı 5, kırkı nokta kapanacak bicimde kendi pozisyonuna ➀ gerı;cekın. Akirmikalhattı kontrl edin Düşer akirmKaynaklarıdeneyin, gerekiyorsadehyşirin Kabloyu kontrl edin, gerekiyorsadehyşirin Sigortayıdehyşirin
Zincirli aşaq kesme testeresi fasilalıçalıyor	Akirmaklosu hasarlı Harici temassüzlik var Dahili temassüzlik var Açma/kapamaşalteri bozuk	Kabloyu kontrl edin, gerekiyorsadehyşirin Yetkili Bosch Servisine basvurun Yetkili Bosch Servisine basvurun Yetkili Bosch Servisine basvurun
Testere zinciri kuru	Yağ haznesinde yağ yok Yağ haznesi kapaçindaki hava alma yeri tıkali Yağ;cık,iskanalıtkalı	Hazneye yağ doldurun Yağ haznesi kapaçınıtemizleyin Yağ;cık,iskanalıncı
Geri tepme frenı/ yol alma freni	Önl erkoruma tertibatı icindeki tetiklememe mekanizmasinda sorun var	Yetkili Bosch Servisine basvurun
Zincir/kılıvuzray kizgün	Yağ haznesinde yağ yok Yağ haznesi kapaçindaki hava alma yeri tıkali Yağ;cık,iskanalıtkalı Zincir aşırı derecede gérgin Zincir korelmiş	Hazneye yağ doldurun Yağ haznesi kapaçınıtemizleyin Yağ;cık,iskanalıncı
Zincirli aşaq kesme testeresi elde rahat durmuyor, titresim yapruyor ve.Doğru kesmiyor	Zincir;cok gezsek Zincir korelmiş Zincir aşınmış Testere dislerı yanlışönü gosteriyor	Zincir gerginliginci ayarlayın Zincir bileyin veya yenileyin Zincir yenileyin Disler.Doğru)ynde olmak üzere testere zincirini yeniden takın

Tasfiye (atma)

Elektrikli aletleri, aksesuar ve ambalaj malzemesi çevreye zarar vermeyecek biçimde yeniden kazanım işlemine tabi tutulmalıdır.

Sadece AB üyesi ülkeler için:

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Kullanım ömrünü tamamlamış elektrikli ve elektronik aletlere ait Avrupa yönergeleri 2002/96/AT ve bunların ulusal yasalara uygulanması

uyarınca artık kullanılması mümkün olmayan elektrikli el aletleri ayrı ayrı toplanmak ve çevreye zarar vermeyecek yöntemlerle tekrar kazanılmak zorundadır.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Ölçüm değerleri 2000/14/AT'e göre belirlenmektedir (1 m mesafeden) ve DIN 50 144.

Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi: Ses basıncı seviyesi 92 dB (A). Çalışma sırasındaki gürültü seviyesi 103 dB (A)'dir.

Koruyucu kulaklık kullanın!

Değerlendirilen tipik ivme 11m / s²

Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 98/37/AT, 2000/14/AT, 2004/108/AT yönergeleri hükümleri uyarınca EN (Avrupa standartları) EN 60 745.

EG yapı örneği testi no. 210888100.01 CE. Yetkili test mercii no. 0344.

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi LwA 104 dB (A)'dan daha düşüktür. Uygunluk değerlendirme yöntemi Ek V uyarınca.

Teknik dokümantasyon PT-LG/EAE in Stowmarket, İngiltere tarafından hazırlanmaktadır.

Leinfelden, 01.10.2007.

Dr. Egbert Schneider

Değişiklikler mümkündür

BOSCH

Robert Bosch GmbH
