Tipo di prodotto	Motosega a catena elettrica
Marca	BOSCH
Modello	AKE 35-19 S
Potenza assorbita	1900 W
Tensione di alimentazione	230 V ~, 50 Hz
Lunghezza della guida	35 cm
Velocità di taglio (a vuoto)	12 m/s
Tipo di catena	3/8" - 90, spessore 1,1 mm, 52 maglie
Capacità del serbatoio dell'olio	200 ml
Peso (senza cavo)	4,3 kg
Classe di protezione	II (doppio isolamento)
Tensione catena senza attrezzi (SDS)	Sì
Freno di rimbalzo	Sì
Freno di avviamento	Sì
Lubrificazione automatica della catena	Sì
Artigli di bloccaggio	Sì
Livello di pressione acustica (LpA)	92 dB(A)
Livello di potenza acustica (LWA)	103 dB(A)
Vibrazioni (valore totale)	11 m/s²
Riferimento guida	F016800260
Riferimento catena	F016800257
Servizio post-vendita	Robert Bosch Italia, Numero Verde 0800 05 50 51

Domande frequenti - AKE 35-19 S BOSCH

Come tendere la catena della motosega AKE 35-19 S?

Per tendere la catena, allentare il pulsante di serraggio (14) di 1-3 giri in senso antiorario. Quindi girare l'anello rosso di tensione (13) in senso orario finché la catena non può essere sollevata di 3-4 mm al centro della guida. Serrare nuovamente il pulsante di serraggio.

Che tipo di olio usare per la catena?

Utilizzare esclusivamente olio adesivo per catena biodegradabile raccomandato da Bosch. Non utilizzare mai olio riciclato o usato, poiché danneggerebbe l'apparecchio e annullerebbe la garanzia.

Come avviare la motosega?

Spingere in avanti il blocco di accensione (3), quindi premere a fondo l'interruttore Marcia/Arresto (2) e tenerlo premuto. Rilasciare il blocco una volta che la sega è in funzione. Per arrestare, rilasciare l'interruttore.

Cosa fare in caso di contraccolpo (kickback)?

Un contraccolpo può verificarsi se la punta della guida tocca un oggetto o se la catena si blocca. Per evitarlo, tenere sempre la motosega con due mani, non lavorare sopra le spalle e utilizzare una catena anti-rimbalzo. Se il freno di rimbalzo si attiva, tirare il paramano anteriore verso di sé per sbloccarlo.

Come controllare la lubrificazione automatica?

Avviare la motosega e tenerla con la punta rivolta verso un cartone a 20 cm dal suolo. Se appare una macchia d'olio che si allarga, la lubrificazione funziona. Altrimenti, controllare il livello dell'olio e pulire il tubo di uscita.

Qual è la capacità del serbatoio dell'olio e quanto dura?

Il serbatoio contiene 200 ml di olio. Ciò è sufficiente per circa 15 minuti di taglio continuo, a seconda dell'intensità del lavoro e delle pause.

Come affilare la catena?

La catena può essere riaffilata da un'officina autorizzata Bosch o con il set di affilatura Bosch. Seguire le istruzioni di affilatura. Una catena smussata riduce le prestazioni e aumenta i rischi di contraccolpo.

La motosega non si avvia, cosa fare?

Controllare innanzitutto che il freno di rimbalzo sia sbloccato (tirare il paramano anteriore verso di sé). Verificare l'alimentazione elettrica (presa, fusibile, cavo). Se il problema persiste, contattare il servizio post-vendita Bosch.

Come conservare la motosega?

Conservarla in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Posizionarla orizzontalmente con il tappo del serbatoio dell'olio verso l'alto per evitare perdite. Per una conservazione prolungata, svuotare il serbatoio dell'olio.

Quali dispositivi di protezione indossare?

Indossare sempre occhiali protettivi, protezioni acustiche, un casco, guanti, scarpe antiscivolo e pantaloni anti-taglio. Non indossare abiti larghi o gioielli.

MANUALE UTENTE AKE 35-19 S BOSCH

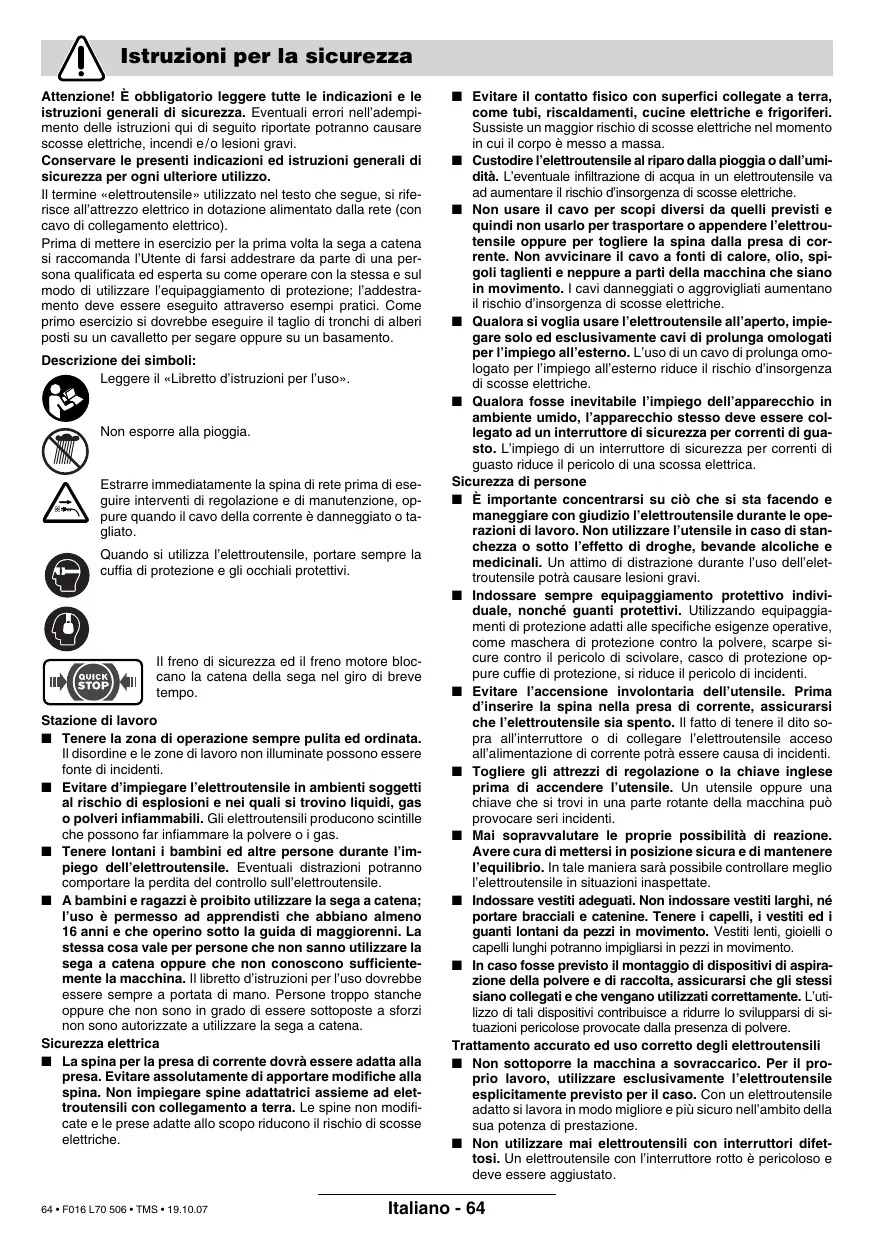

Attenzione! È obbligatorio leggere tutte le indicazioni e le istruzioni generali di sicurezza. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare le presenti indicazioni e istruzioni generali di sicurezza per un utilizzo futuro.

Il termine «elettroutensile» utilizzato nel testo che segue si riferisce all'attrezzo elettrico in dotazione alimentato alla rete (con cavo di collegamento elettrico).

Prima di mettere in esercizio per la prima volta la sega a catena, si raccomanda all'utente di farsi addestrare da una persona qualificata ed esperta su come operare con la stessa e sul modo di utilizzare l'equipaggiamento di protezione; l'addestramento deve essere eseguito attraverso esempi pratici. Come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento.

Descrizione dei simboli:

Leggere il «Libretto d'istruzioni per l'uso».

Non esporre alla pioggia.

Estrarre immediatamente la spina di rete prima di eseguire interventi di regolazione e di manutenzione, oppure quando il cavo della corrente è danneggiato o tagliato.

Quando si utilizza l'elettroutensile, portare sempre la cuffia di protezione e gli occhiali protettivi.

Il freno di sicurezza ed il freno motore bloccano la catena della sega nel giro di breve tempo.

Stazione di lavoro

• Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno causare la perdita del controllo sull'elettroutensile. A bambini e ragazzi è proibito utilizzare la sega a catena; l'uso è permesso ad apprendisti che abbiano almeno 16 anni e che operino sotto la guida di maggiorenni. La stessa cosa vale per persone che non sanno utilizzare la sega a catena oppure che non conoscono sufficientemente la macchina. Il libretto d'istruzioni per l'uso dovrebbe essere sempre a portata di mano. Persone troppo stanche oppure che non sono in grado di essere sottoposte a sforzi non sono autorizzate a utilizzare la sega a catena.

Sicurezza elettrica

La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici insieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è a massa. Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d'insorgenza di scosse elettriche. Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l'elettroutensile oppure per staccare la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche. ■ Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche. ■ Qualora fosse inevitabile l'impiego dell'apparecchio in ambiente umido, l'apparecchio deve essere collegato ad un interruttore di sicurezza per correnti di guasto. L'impiego di un interruttore di sicurezza per correnti di guasto riduce il pericolo di una scossa elettrica.

Sicurezza di persona

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare lesioni gravi. Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Utilizzando equipaggiamenti di protezione adatti alle specifiche esigenze operative, come maschera di protezione contro la polvere, scarpe antiscivolo, casco di protezione oppure cuffie di protezione, si riduce il pericolo di incidenti. Evitare l'accensione involontaria dell'utensile. Prima di inserire la spina nella presa di corrente, assicurarsi che l'elettroutensile sia spento. Il fatto di tenere il dito sopra all'interruttore o di collegare l'elettroutensile acceso all'alimentazione di corrente può essere causa di incidenti. Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. ■ Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'elettroutensile in situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile espressamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttore difettoso. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

Togliere la spina dalla presa di corrente prima di iniziare a regolare l'elettroutensile, di sostituire pezzi di ricambio o di mettere da parte l'elettroutensile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente. - Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Effettuare accuratamente la manutenzione dell'elettroutensile. Verificare che le parti mobili dell'elettroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione non è stata effettuata accuratamente. Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di elettroutensile. Così facendo, tenerne sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

• Far riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di pericolo per seghe a catena:

• Quando la sega è in azione, tenere tutte le parti del corpo lontane dalla catena della sega. Prima di avviare la sega, assicurarsi che la catena della sega non possa entrare in contatto con nulla. Lavorando con una sega a catena, vi è il serio pericolo che, in un attimo di distrazione, la catena della sega possa impigliarsi in un indumento o in parti del corpo. Tenere la sega a catena ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano sinistra l'impugnatura anteriore. Tenendo la sega a catena in un'altra posizione operativa, si aumenta il rischio di incidenti e, quindi, non deve essere utilizzata.
• Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe e i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega. Non lavorare mai con la sega a catena su un albero. Utilizzata propriamente, una sega a catena su un albero può creare seri rischi di incidenti. Accertarsi sempre di avere una posizione operativa sicura e utilizzare la sega a catena unicamente su una base ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa o instabile può provocare una perdita del controllo sull'equilibrio e sulla sega a catena.
• Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno, è possibile che il ramo teso possa colpire l'operatore e/o fargli perdere il controllo sulla sega a catena. Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco e alberi giovani. Il materiale sottile può rimanere impigliato nella catena della sega e colpire l'operatore facendogli perdere l'equilibrio.
• Portare la sega a catena tenendola per l'impugnatura anteriore, con la catena della sega ferma e il binario di guida rivolto all'indietro. Durante il trasporto o la conservazione della sega a catena, applicare sempre la copertura di protezione. Un trattamento accurato della sega a catena contribuisce a ridurre la probabilità di un incidente con la catena della sega in funzione. Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena e alla sostituzione degli accessori opzionali. Una catena che non è tesa o lubrificata correttamente può rompersi o aumentare il rischio di contraccolpo. Avere cura di tenere le impugnature sempre asciutte, pulite e libere da olio e grasso. Impugnature sporche di grasso e olio sono scivolose e possono comportare la perdita di controllo.
• Tagliare solo ed esclusivamente legname. Utilizzare la sega a catena solo per lavori per i quali essa è esplicitamente prevista. Esempio: non utilizzare la sega a catena per tagliare materiali sintetici, muratura o altri materiali da costruzione che non siano legno. Utilizzando la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose.

Possibili cause e accorgimenti per impedire un contraccolpo:

• Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio.
• Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all'indietro, nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell'operatore.
• Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell'operatore.
• Ognuna di queste reazioni può comportare la perdita di controllo sulla sega e il pericolo concreto di seri incidenti. Mai fare affidamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue:

Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l'operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la sega a catena in modo incontrollato. Evitare una posizione anomala del corpo e non eseguire tagli oltre l'altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della sega a catena quando si presentano situazioni inaspettate. Utilizzare sempre guide di ricambio e catene della sega esclusivamente prescritte dalla casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo. Per quanto riguarda l'affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice. Limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi.

Dati tecnici

Sega a catena		AKE 30-19 S	AKE 35-19 S	AKE 40-19 S
Codice di ordinazione		3 600 H36 D..	3 600 H36 E..	3 600 H36 F..
Tendere la catena perché necessità di utensili (SDS)		●	●	●
Potenza assorbita nominale	[W]	1900	1900	1900
Velocità della catena (avanzamento libero)	[m/s]	12	12	12
Lunghezza della lama	[cm]	30	35	40
Ruota dentata cilindrica		-	●	●
Frenacatena		●	●	●
Freno motore		●	●	●
Tipio di catena per la sega		3/8" - 90	3/8" - 90	3/8" - 90
Spessore dell'elemento di trazione	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Quantità degli elementi di trazione		45	52	57
Capacità del serbatoio di scorta olio	[ml]	200	200	200
Lubrificazione automatica della catena		●	●	●
Denti a presa mordente		●	●	●
Peso perché cavo di rete, ca. **	[kg]	4,2	4,3	4,4
Classe protezione		☐ / II	☐ / II	☐ / II

**misurato con binario di guida e catena Nota bene: Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione della Vostra macchina perché le denominazioni commerciali di singole macchine possono variare. Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazione che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0.25 Ohm non si dovrebbero verificare disturbi.

Uso conforme alle norme

La macchina è idonea per abbattere alberi come anche per tagliare tronchi di alberi, rami, travi di legno, tavole, ecc. e può essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle fibre del legname. La macchina non è adatta per l'esecuzione di tagli di materiali minerali.

Introduzione

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro della Vostra sega a catena. Leggere attentamente tali istruzioni.

Volume di fornitura

Estrarre con attenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:

Sega a catena - Copertura per lama - Catena per la sega - Lama - Protezione della catena - Olio adesivo per seghe a catena (80 ml) - Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.

A Elementi della macchina

1 Impugnatura posteriore 2 Interruttore di avvio/arresto 3 Pulsante di sicurezza 4 Tappo del serbatoio per l'olio 5 Sblocco del frenacatena (protezione mano) 6 Marcatura «Frenacatena libero» 7 Impugnatura anteriore 8 Ruota dentata cilindrica 9 Protezione della catena 10 Catena della sega 11 Lama 12 Denti a presa mordente 13 Anello di tensione della catena, rosso 14 Impugnatura di serraggio 15 Cuffia di protezione 16 Camma per tendere la catena 17 Bullone di fissaggio 18 Traversino di guida per la lama

19 Ugello per l'olio 20 Simbolo della direzione di marcia e di taglio 21 Rocchetto per catena 22 Bullone di recupero della catena 23 Spina di rete** 24 Numero di serie

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

Attenzione! In caso di cavo completamente tagliato, danneggiato oppure aggrovigliato, prima di passare ad eseguire lavori di manutenzione o di pulizia, spegnere la sega a catena ed estrarre la spina di rete.

Attenzione! Non toccare la catena in rotazione.

Mai utilizzare la sega a catena nelle vicinanze di persone, di bambini o di animali; altrettanto, non utilizzare la macchina dopo aver consumato prodotti alcolici, né dopo aver fatto uso di narcotici, né dopo aver ingerito medicinali anestetizzanti.

Sicurezza elettrica

Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omologati. Possono essere utilizzati esclusivamente cavi di prolunga del tipo H07 RN-F oppure IEC (60245 IEC 66).

In caso di utilizzo della macchina con un cavo di prolunga, è obbligatorio ricorrere a cavi che abbiano le seguenti sezioni trasversali:

• 1,0 mm² : massima lunghezza 40 m
• 1,5 mm²: massima lunghezza 60 m
• 2,5 mm²: massima lunghezza 100 m

Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione alla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Ogni volta prima di utilizzare la macchina si deve controllare il dispositivo di protezione alla corrente residua.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 23 applicata alla macchina sia collegata al cavo di prolunga 25 come rappresentato nella figura.

Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi d'acqua, deve essere di gomma oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolarmente e può essere utilizzato soltanto quando è in perfetto stato.

Un cavo di collegamento danneggiato può essere riparato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

Montaggio/Controllo della catena della sega

Collegare la sega a catena alla rete di alimentazione solo dopo aver concluso completamente tutte le operazioni di montaggio.

Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione.

A Montaggio della lama fissa e della catena della sega

1. Estrarre con attenzione tutti i componenti dall'imballaggio.
2. Far corrispondere reciprocamente le due frecce sull'anello di tensione della catena 13 e sulla cuffia di protezione 15.

Possono essere utilizzate soltanto catene per sega con uno spessore dell'elemento di trazione (larghezza della scanalatura) pari a 1,1 mm. 4. Posare la catena della sega 10 nella scanalatura rotante della lama 11. Fare attenzione al corretto senso di rotazione. Confrontare la catena con il simbolo relativo al senso di rotazione 20. Accertarsi che la camma per tendere la catena 16 sia rivolta verso l'esterno.

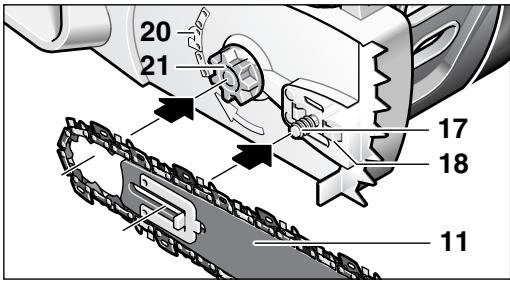

1. Applicare le maglie di catena attorno al rocchetto per catena 21 e posarvi sopra la lama 11 in modo tale che i traversini di guida per la lama 18, che si trovano dietro il bullone di fissaggio 17, arrivino a fare presa nel foro longitudinale della lama 11.

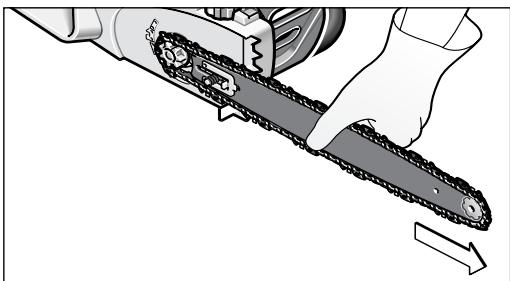

1. Controllare se tutte le parti sono posizionate correttamente e tenere in questa posizione la lama con la catena.

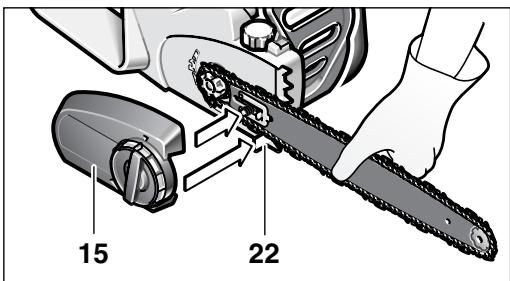

1. Applicare con precisione la copertura e accertarsi che il bullone di recupero della catena 22 arrivi a posarsi nell'apposita fessura di guida della cuffia di protezione 15.

1. Stringere la cuffia di protezione 15 con l'impugnatura di serraggio 14 fino a bloccarla.

La catena della sega non è ancora tesa. L'operazione di tensione della catena della sega avviene procedendo secondo la descrizione contenuta al capitolo «Serraggio della catena della sega», punti 1-7.

A. Serraggio della catena della sega

La tensione della catena deve essere controllata ogni volta prima di iniziare a lavorare, dopo aver eseguito i primi tagli e regolarmente ogni 10 minuti durante il periodo in cui si lavora. In modo particolare in caso di catene nuove della sega, c'è da aspettarsi che all'inizio si verifichi una maggiore espansione.

La durata della catena della sega dipende in modo determinante da una sufficiente lubrificazione e da una corretta tensione.

Non tendere la catena della sega quando è ancora surriscaldata, perché essa si restringe quando si raffredda e poggierebbe quindi in modo troppo teso sulla lama.

1. Poggiare la sega a catena su una superficie piana.
2. Per allentare il blocco della lama, allentare l'impugnatura di serraggio 14 di ca. 1-3 giri in senso antiorario.
3. Controllare se le maglie di catena poggiano correttamente nella fessura di guida della lama 11 e sul rocchetto per catena 21.

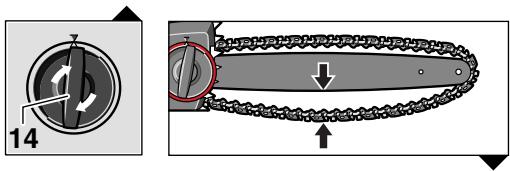

1. Ruotare l'anello di tensione della catena 13 a scatti in senso orario fino a quando sia stata raggiunta la corretta tensione della catena. La meccanica con fase di riposo impedisce che la tensione della catena possa allentarsi. Se l'anello di tensione della catena 13 vuole essere ruotato soltanto con difficoltà, sarà necessario allentare ulteriormente l'impugnatura di serraggio 14 in senso antiorario. L'impugnatura di serraggio 14 può ruotare contemporaneamente, se si regola l'anello di tensione della catena 13.
2. La catena della sega 10 è stata tesa correttamente se al centro può essere sollevata di ca. 3-4 mm. Operando con una mano, sollevare la catena della sega nel senso inverso al peso proprio della macchina.

1. Se la tensione della catena della sega 10 è troppo forte, allentarla ruotando l'anello di tensione della catena 13 in senso antiorario.
2. Una volta raggiunta la tensione ottimale della catena della sega 10, bloccare la lama 11 ruotandola in senso orario con l'impugnatura di serraggio 14. Non utilizzare mai un utensile.

A B Lubrificazione della catena

Importante: Al momento della consegna della sega a catena, il contenitore per l'olio adesivo è vuoto. Prima di utilizzare la macchina, è quindi importante riempire il contenitore versandovi l'apposito olio. Se si utilizza la sega a catena senza l'olio adesivo per seghe a catena oppure quando il livello dell'olio dovesse essere al di sotto della marcatura del minimo, si arrecano seri danni alla catena.

La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l'esercizio, la lubrificazione della catena della sega avviene automaticamente attraverso l'ugello per l'olio 19 che distribuisce apposito olio adesivo per seghe a catena.

Riempimento dell'olio:

• Poggiare su una superficie adatta la sega a catena con il tappo del serbatoio per l'olio 4 rivolto verso l'alto.
• Pulire con uno straccio la zona intorno al tappo del serbatoio per l'olio 4 e svitare il tappo.
• Per l'operazione di riempimento, non togliere l'elemento filtrante.
• Riempire il serbatoio dell'olio con apposito olio adesivo biodegradabile per seghe a catena della Bosch.
• Accertarsi che nel serbatoio dell'olio non possa penetrare sporcizia. Riavvitare il tappo del serbatoio per l'olio 4 e chiudere.

Importante: Per permettere la ventilazione tra il serbatoio dell'olio e la zona circostante, tra il filtro ed il tappo del serbatoio per l'olio vi sono quattro piccoli canali di compensazione che sono appositamente previsti per piccole fuoriuscite di olio. Attenzione a posare la sega a catena sempre in posizione orizzontale (tappo del serbatoio per l'olio 4 verso l'alto).

Al fine di evitare danni alla sega a catena, utilizzare esclusivamente il raccomandato olio biodegradabile adesivo. Mai utilizzare olio riciclato oppure olio vecchio. In caso di utilizzo di olio non omologato si viene a perdere ogni diritto di garanzia.

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta della macchina. Le macchine con l'indicazione di 230 V possono essere collegate alla rete di 220 V.

Avviare ed arrestare la macchina

Tenere la sega a catena in posizione come descritto al paragrafo «Lavorare con la sega a catena».

Per accendere la macchina, premere verso l'interno il pulsante di sicurezza 3, poi premere completamente l'interruttore di avvio/arresto 2 e tenerlo in questa posizione. A quel punto si può rilasciare il pulsante di sicurezza 3.

Per spegnere la macchina rilasciare l'interruttore avvio/arresto 2.

Una volta terminata l'operazione di taglio, non cercare di fermare la sega a catena attraverso la protezione per le mani anteriore (si attiverebbe il freno di sicurezza contro i contraccolpi).

Frenacatena/freno motore

La sega a catena è equipaggiata con due dispositivi di sicurezza:

Rilasciando l'interruttore di avvio/arresto 2, il frenomotore frena la catena.

Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all'indietro, si attiva attraverso la protezione mano 5 anteriore. La catena si blocca nel giro di breve tempo.

Eseguire ad intervalli regolari una prova per verificarne il funzionamento. Spingere in avanti la protezione anteriore a mano 5 (posizione 2), in modo che il punto rosso 28 sulla marcatura 6 diventi visibile ed avviare brevemente la sega a catena. La catena non dovrebbe avviarsi. Per poter sbloccare nuovamente il freno di sicurezza, ritirare la protezione anteriore per le mani 5 (posizione 1), in modo tale da coprire il punto rosso 28 sulla marcatura 6. (vedere figura D)

Lavorare con la sega a catena

Prima dell'operazione di taglio

Prima della messa in esercizio e regolarmente nel corso delle operazioni di taglio è indispensabile eseguire i seguenti controlli:

• La sega a catena si trova in uno stato adatto a garantire un funzionamento sicuro?
• Il serbatoio dell'olio è pieno? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l'indicatore del livello dell'olio 26. Ag

giungere dell'altro olio, quando il livello dell'olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contenuto del serbatoio è sufficiente per circa 15 minuti, a seconda delle pause e dell'intensità del lavoro.

• La catena è tesa correttamente ed è ben affilata? Durante i lavori di taglio, controllare la tensione della catena ogni 10 minuti. In particolare, con catene nuove della sega, ci si deve aspettare una maggiore espansione. Lo stato della catena della sega influenza significativamente la prestazione di taglio. Solo attraverso catene ben affilate è possibile evitare sovraccarichi.
• Il frenacatena è sbloccato e si è sicuri che funzioni correttamente?
• Avete indossato l'equipaggiamento di protezione previsto? Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe e i piedi. Indumenti di protezione adatti riducono il rischio di incidenti dovuti a pezzi tagliati proiettati in aria e il pericolo di toccare accidentalmente la catena della sega.

D Contraccolpo della sega

Per contraccolpo della sega si intende un improvviso contraccolpo all'indietro oppure in senso verticale della sega a catena che si verifica quando la sega è in funzione e che può essere provocato dal contatto della punta della sega con il materiale da tagliare oppure quando la catena dovesse bloccarsi.

Quando si verifica un contraccolpo della sega, la macchina reagisce in modo imprevedibile e provoca spesso gravi incidenti ferendo gravemente l'operatore oppure anche persone che si soffermano nella zona operativa.

In caso di tagli laterali, tagli trasversali e tagli longitudinali è indispensabile operare con particolare attenzione perché in questi casi non è possibile applicare i denti a presa mordente 12.

Per evitare il pericolo di contraccolpi della sega:

• Accostare la sega a catena al pezzo in lavorazione tenendola in una posizione che sia la più piatta possibile.
• Mai lavorare con una catena allentata, allargata oppure eccessivamente consumata.
• Affilare correttamente la catena della sega attenendosi alle rispettive norme.
• Mai eseguire operazioni di taglio tenendo la sega all'altezza della spalla o più in alto.
• Mai segare con la punta della lama.
• Tenere la sega a catena sempre ben ferma con entrambe le mani.
• Utilizzare sempre una speciale catena Bosch con proprietà di attutire i contraccolpi.
• Utilizzare i denti a presa mordente 12 come leva.
• Fare attenzione ad avere sempre la corretta tensione della catena.

Comportamento generale

D Tenere la sega a catena sempre ben ferma ed utilizzandola con entrambe le mani: con la mano sinistra afferrare l'impugnatura anteriore e con la mano destra l'impugnatura posteriore. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate. Mai tentare di eseguire operazioni di taglio con una sola mano. Tenere il cavo della corrente sempre nella parte posteriore, al di fuori del campo operativo della catena della sega e della zona in cui si trova il materiale da tagliare. Avere cura di prendere posizioni tali da impedire che il cavo possa rimanere impigliato tra rami e ramoscelli. E Mettere in azione ed adoperare la sega a catena esclusivamente prendendo una posizione sicura. Tenere la sega a catena leggermente spostata verso destra rispetto al proprio corpo. F Prima di appoggiare la catena sul legname da tagliare, la catena deve aver raggiunto la sua completa velocità. Nel fare ciò, utilizzare i denti a presa mordente 12 per fissare la sega a catena sul legname. Durante l'operazione di taglio, utilizzare i denti a presa mordente come leva.

In caso di tagli di rami più robusti oppure di tronchi, applicare i denti a presa mordente man mano su un punto inferiore. A tal fine, ritirare la sega a catena per allentare la presa dei denti mordenti e per applicarla su un punto più basso. Così facendo, non estrarre la sega dal taglio in esecuzione.

Durante l'operazione di taglio, non usare forza per premere sulla catena della sega, ma lasciar lavorare la sega esercitando una leggera pressione di leva attraverso il punto di appoggio dei denti a presa mordente 12.

G Mai utilizzare la sega a catena tenendola con le braccia tese. Mai tentare di eseguire tagli su punti difficilmente accessibili, né operando stando su una scala. Mai eseguire operazioni di taglio tenendo la sega sopra la spalla.

Per raggiungere i risultati di taglio è indispensabile cercare di non ridurre la velocità della catena sottoponendo la macchina a sovraccarico.

Attenzione al momento in cui si arriva alla fine del taglio. Non appena la sega avrà completato il taglio, all'improvviso si percepirà un notevole cambiamento del peso. In questa situazione il rischio di incidenti per gambe e per piedi è molto alto.

Togliere la sega dal taglio in esecuzione quando la catena della sega è ancora in azione.

Taglio di tronchi

Attenersi alle seguenti prescrizioni di sicurezza:

E H Posare il tronco come da illustrazione e poggiarlo in modo tale che le parti appena tagliate non possano chiudersi e bloccare quindi la catena della sega.

In caso di pezzetti di legno più corti, prima dell'operazione di taglio, metterli in posizione adatta e bloccarli bene.

Tagliare esclusivamente oggetti di legno. Evitare di toccare pietre e chiodi perché potrebbero essere proiettati in aria e potrebbero danneggiare la catena della sega o creare seri pericoli per l'incolumità dell'operatore o delle persone che si trovano nelle vicinanze.

Mai avvicinare la sega in azione a reti metalliche di recinzione oppure a pavimento.

La sega non è adatta per eseguire tagli su rami fini.

I tagli longitudinali devono essere eseguiti con estrema accuratezza perché in questi casi non è possibile utilizzare i denti a presa mordente 12. Eseguire i tagli tenendo la macchina con un'angolatura che sia la più piatta possibile al fine di evitare il pericolo di un contraccolpo della sega.

In caso di lavori di taglio da eseguire su un pendio, lavorare sempre stando alla parte superiore oppure lateralmente rispetto a tronchi verticali oppure a materiale da tagliare poggiato per terra in posizione orizzontale.

Attenzione a non inciampare su resti di tronchi d'alberi, rami, radici, ecc.

H Taglio di legname sotto sollecitazione

In caso di taglio di legname, rami oppure alberi che si trovano molto sollecitati vi è il pericolo di provocare incidenti. In casi del genere è importante operare con la massima attenzione. Questi tipi di lavori dovrebbero essere eseguiti soltanto da personale specializzato appositamente addestrato.

Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) per un terzo attraverso il tronco e poi tagliare il tronco completamente da sotto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Così facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da sotto (Y) per un terzo verso l'alto e poi tagliare il tronco completamente da sopra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata.

1 Taglio di alberi

Portare sempre un elmetto al fine di proteggersi da rami che potrebbero cadere.

Tramite la sega a catena è possibile tagliare soltanto alberi il cui diametro del tronco sia minore della lunghezza della lama stessa.

Assicurare la zona di operazione. Accertarsi che nella zona di operazione non si trovino né persone, né animali.

Mai tentare di liberare una sega rimasta bloccata lasciando il motore della sega in moto. Per liberare la catena della sega, utilizzare dei cunei di legno.

Se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell'albero deve corrispondere almeno al doppio dell'altezza dell'albero che si sta abbattendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare immediatamente l'ente di approvvigionamento dell'energia.

In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell'albero che si intende abbattere perché il tronco dell'albero dato il taglio probabilmente rotolerà oppure scivolerà verso il basso.

2 Prima di iniziare l'operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d'emergenza e, se necessario, se ne dovrà preparare una. La via di fuga di emergenza deve essere agibile nella direzione diagonalmente opposta a quella della prevista linea di caduta.

3 Per poter determinare la direzione della caduta dell'albero, prima dell'abbattimento è necessario prendere in considerazione la pendenza naturale dell'albero, la posizione dei rami più grossi e la direzione del vento. Liberare l'albero da ogni tipo di sporcizia, materiale pietroso, cortecce staccate dal tronco, chiodi, graffe e fili di ferro.

Esecuzione di intaglio a tacche: Tagliare ad angolo retto rispetto alla direzione della caduta un intaglio (X - W) con una profondità pari ad 1/3 del diametro del tronco dell'albero. Eseguire prima l'intaglio a tacche inferiore orizzontale. Questa procedura consente di evitare che la catena della sega oppure il binario di guida possano rimanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche.

Esecuzione del taglio di abbattimento: Eseguire il taglio di abbattimento (Y) almeno 50 mm sopra il taglio orizzontale dell'intaglio a tacche. Eseguire il taglio di abbattimento in posizione parallela rispetto all'intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera. La striscia ritagliata ha la funzione di impedire che l'albero possa girare su se stesso e cadere nella direzione sbagliata. Non tagliare mai completamente la striscia ritagliata.

Quando il taglio di abbattimento si avvicina alla cerniera l'albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l'albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all'indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel ta

Inserire cunei di legno, di materiale sintetico o di lega leggera in modo da aprire ulteriormente il taglio e dare all'albero la linea di caduta richiesta.

Quando l'albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla e abbandonare l'area di pericolo utilizzando la via di fuga precedentemente determinata. Attenzione a rami che potrebbero cadere dall'alto ed evitare di inciampare.

Conficcando un cuneo (Z) nel taglio orizzontale, l'albero deve essere quindi abbattuto.

Quando l'albero comincia a cadere, fare attenzione a rami o frasche in caduta.

Sramatura

Con questo termine si intende il taglio di rami dal tronco dell'albero abbattuto. Nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l'albero poggia. Tagliare i rami più piccoli procedendo come da figura. In caso di rametti che si trovano sotto sollecitazione, tagliarli dalla parte inferiore verso l'alto in modo da evitare che la sega possa incastrarsi.

Taglio di tronco d'albero

Con questo termine si intende il taglio sulla lunghezza richiesta dell'albero abbattuto. Assicurarsi sempre una posizione operativa sicura e una distribuzione uniforme del peso del corpo su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei. Seguire le istruzioni semplici previste per facili operazioni di taglio. Quando la completa lunghezza del tronco d'albero poggia in maniera uniforme come da illustrazione, il taglio viene eseguito partendo dalla parte superiore. Quando il tronco d'albero poggia su un'estremità come indicato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato inferiore e poi continuare a tagliare il resto partendo dalla parte superiore all'altezza del taglio inferiore. Quando il tronco d'albero poggia su entrambe le estremità come indicato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato superiore e poi continuare a tagliare 2/3 partendo dalla parte inferiore all'altezza del taglio superiore. In caso di lavori di taglio su pendio, prendere sempre una posizione operativa nella parte superiore del tronco dell'albero come da illustrazione. Per poter mantenere il controllo completo al momento del "taglio completo", quando ci si avvicina alla fine del taglio ridurre la pressione esercitata sulla leva e allentare minimamente la presa sulle impugnature della sega a catena. Fare sempre in modo che la catena della sega non arrivi a toccare il terreno. Una volta terminato completamente il taglio, prima di allontanare la sega a catena dal punto di taglio, attendere che la catena della sega si sia fermata completamente. Prima di passare da un albero all'altro, spegnere sempre il motore della sega a catena.

Cura e manutenzione

Prima di eseguire qualsiasi intervento di manutenzione, estrarre la spina di rete.

Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la sega a catena abbia dei difetti visibili, come ad esempio una catena libera, sbalzata fuori dalla guida oppure danneggiata, fissaggi allentati o usurati, oppure componenti danneggiati.

Quando si smonta la catena della sega, è necessario tenere presente che questa deve essere prima allentata con l'anello di tensione della catena 13. Se si dimentica di allentare la catena, vi è il pericolo di provocare danni al gruppo SDS.

Controllare se i coperchi e i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie o lavori di manutenzione devono essere eseguiti prima di utilizzare la sega a catena.

Se nonostante gli accurati procedimenti di produzione e di controllo la sega a catena dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Prima di spedire le seghe a catena, si prega di svuotare assolutamente il serbatoio dell'olio. A tal fine, estrarre il filtro dal serbatoio e riapplicarlo una volta terminata l'operazione.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

A: Sostituire/girare la catena della sega e la lama

Controllare la catena della sega e la lama seguendo le istruzioni riportate al paragrafo «Controllo della catena della sega».

La scanalatura di guida della lama, con il tempo, è soggetta a usura. Quando si sostituisce la catena della sega, ruotare la lama di 180° al fine di compensare l'usura.

In caso di modelli SDS, la camma per tendere la catena 16 deve essere montata altrove sulla lama.

Controllare il rocchetto per catena 21. Se dovesse essere usurato o danneggiato a causa degli alti carichi a cui è stato sottoposto, farlo sostituire presso un Centro di Assistenza Clienti.

Affilatura della catena della sega

La catena della sega può essere riaffilata a regola d'arte presso un qualunque Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato. Attraverso il dispositivo affilalame Bosch per seghe a catena oppure tramite il Dremel-Multi con l'inserto per smerigliatura 1453 è possibile riaffilare la catena senza ricorrere all'aiuto di altri utensili. Attenersi alle istruzioni allegate relative all'operazione di affilatura.

Controllo dell'automatismo di lubrificazione

Il funzionamento della lubrificazione automatica della catena può essere controllato avviando la sega e tenendo la punta rivolta verso un pezzo di cartone o di carta poggiato sul pavimento. Attenzione! Non toccare il pavimento con la catena! Mantenere una distanza di sicurezza di almeno 20 cm. Se si nota una scia di olio che diventa sempre più grande, significa che l'automatismo di lubrificazione funziona correttamente. Se invece non si riscontra nessuna traccia d'olio nonostante il serbatoio dell'olio sia pieno, leggere il paragrafo «Ricerca di cause di anomalie» oppure rivolgersi al Servizio Clienti Bosch.

Accessorio opzionale

Catena della sega e lama

AKE 30-19 S. F 016 800 259

AKE 35-19 S. F016800260

AKE 40-19 S. F 016 800 261

Catena per la sega

AKE 30-19 S. F 016 800 256

AKE 35-19 S. F 016 800 257

AKE 40-19 S. F 016 800 258

Pulizia

Gruppo di accessori affilalame

e per la pulizia. F 016 800 262

Olio per seghe a catena adesivo,

1 litro. 2607000181

Ulteriori accessori

Guanti di protezione 2607000134

Occhiali di sicurezza F 016 800 178

SNR 19 Cuffia di protezione

(Riduzione del livello sonoro

19 dB (A)) 2607 990 042

SNR 24 Cuffia di protezione

(Riduzione del livello sonoro

24 dB (A)) 2607990043

Pulizia/Immagazzinaggio

Pulire la cuffia di protezione sagomata in materiale sintetico della sega a catena utilizzando una spazzola morbida ed uno straccio pulito. Non è permesso utilizzare né acqua, né solventi, né prodotti di lucidatura. Eliminare ogni tipo di sporcizia ed in special modo dalle feritoie di ventilazione 27 del motore.

In seguito ad una durata di impiego da 1 a 3 ore, smontare la cuffia di protezione 15, la lama e la catena e pulire utilizzando una spazzola.

Pulire la zona sotto la cuffia di protezione 15, il rocchetto per catena 21 ed il fissaggio della lama togliendo con una spazzola ogni tipo di sporcizia rimasta attaccata. Pulire l'ugello per l'olio utilizzando uno straccio pulito.

Nel caso in cui il meccanismo di serraggio della catena dovesse risultare duro, togliere nella cuffia di protezione 15 il coperchio 29, girare in senso rispettivamente inverso l'impugnatura di serraggio 14 e l'anello di tensione della catena 13 in modo che possano staccarsi depositi di sporcizia all'interno del meccanismo e cadere fuori verso il basso. Battere leggermente la cuffia di protezione 15; in caso di meccanismo con tenaci depositi di sporcizia, pulire utilizzando una spazzola morbida oppure aria compressa. In ogni caso, evitare assolutamente di utilizzare utensili qualsiasi.

Qualora si volesse immagazzinare la sega a catena per periodi di tempo più lunghi, pulire la catena della sega e la lama.

Conservare la sega a catena in un luogo sicuro che sia asciutto e che non sia accessibile ai bambini.

Per impedire una perdita di olio, accertarsi che la macchina venga posata in posizione orizzontale (vite del foro di riempimento dell'olio 4 orientata verso l'alto).

Se per conservare in deposito si utilizza l'imballaggio di vendita, il serbatoio dell'olio deve essere svuotato completamente.

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Avvertenza: Spegnere la macchina e staccare la spina alla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

Problema	Possibili cause	Rimedi
La sega a catena non funziona	È scattato il freno di sicurezzaManca l'alimentazione della correntePresa difettosaCavo della corrente danneggiatoValvola di sicurezza difettosa	Tirare indietro la protezione per le mani 5 alla posizione Ⓞ di partenza in modo da copire il punto rosso.Controllare l'alimentazione della correnteProvare altre sorgenti di corrente e, se necessario, cancellare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola
La sega a catena lavorad ad intermittenza	Cavo della corrente danneggiatoContatto esterno labileContatto interno labileInterruttore avvio/arresto difettoso	Controllare il cavo di alimentazione e, se necessario, sostituirloRivolgersi ad un'officina specializzata BoschRivolgersi ad un'officina specializzata BoschRivolgersi ad un'officina specializzata Bosch
Catena della segasciuttta	Manca olio nel serbatoio dell'olioLa disaerazione nel tappo del serba-toio per l'olio è otturataCanale della fuoriuscita dell'olio ottu-rato	Versare dell'olio riempiendo il serba-toioPulire il tappo del serbatoio per l'olioLiberare il canale della fuoriuscita dell'olio
Frenacatena/freno motore	Problema con il meccanismo di com-mutazione nella protezione mano anteriore	Rivolgersi ad un'officina specializzata Bosch
Catena/binario di guidatrotroppo caldi	Manca olio nel serbatoio dell'olioLa disaerazione nel tappo del serba-toio per l'olio è otturataCanale della fuoriuscita dell'olio ottu-ratoTensione della catena troppo altaCatena non più affilata	Versare dell'olio riempiendo il serba-toioPulire il tappo del serbatoio per l'olioLiberare il canale della fuoriuscita dell'olioRegolare la tensione della catenaRiaffilare la catena oppure sostituirla
La sega a catena siinceppa, vibra oppurenon taglia correttamente	Tensione della catena troppo lentaCatena non più affilatCatenaccessivement consumataDentatura della sega indica nella dire-zione sbagliata	Regolare la tensione della catenaRiaffilare la catena oppure sostiturlaSostituire la catenaMontare di nuovo la catena della sega con la dentatura che indica nella dire-zione corretta

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re

cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel. Filodiretto Bosch: [phone]

www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Dichiarazione di conformità

Valori misurati conformemente alla norma CE 2000/14 (1 m) e DIN 50 144.

La misurazione A del livello di pressione acustica dell'utensile è di solito: Livello di rumorosità 92 dB (A). Potenza della rumorosità 103 dB (A).

Utilizzare le cuffie di protezione!

L'accelerazione misurata raggiunge di solito il valore di 11 m/s².

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 745, in base alle prescrizioni delle direttive CE 98/37, CE 2000/14, CE 2004/108.

Prova di omologazione num. 210888100.01 CE attraverso stazione di collaudo notificata num. 0344.

CE 2000/14: Il livello della potenza sonora Lwagarantito è minore di 104 dB (A). Procedimento di valutazione della conformità secondo appendice V.

Documentazione tecnica redatta da PT-LG/EAE - Stowmarket, Inghilterra.

Leinfelden, 01.10.2007.

Dr. Egbert Schneider

Con riserva di modifiche
