KÄYTTÖOHJE AKE 35-19 S BOSCH

Måleverdier funnet i samsvar med 2000/14/EF (1 m avstand) og DIN 50 144. Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 92 dB (A). Lydstyrkenivå: 103 dB (A). Bruk hørselvern! Den typiske bedømte akselerasjonen er 11 m/s 2. Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 60 745, i samsvar med bestemmelsene i direktivene 98/37/EF, 2000/14/EF, 2004/108/EF. EF-typetest nr. 210888100.01 CE av notifisert kontrollinstans nr. 0344. 2000/14/EF: Den garanterte lydstyrken L WA er lavere enn 104 dB (A). Bedømmelsesmetode for samsvar se vedlegg V. Teknisk dokumentasjon utført av PT-LG/EAE i Stowmarket, England. Leinfelden, 01.10.2007. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division Rett til endringer forbeholdes Norsk - 117 Turvaohjeet Huom! Kaikki turvallisuusohjeet ja käyttöohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja /tai vakavaan loukkaantumiseen. Säilytä nämä turvallisuusohjeet ja käyttöohjeet hyvin myöhempää käyttöä varten. Seuraavassa käytetty käsite ”sähkölaite” viittaa verkkokäyttöiseen sähkölaitteeseesi (verkkojohdolla). Suositellaan, että kokenut ammattihenkilö ennen ensimmäistä käyttöönottoa neuvoo käyttäjälle, ketjusahan käsittelyn ja suojavarustusten käytön käytännön esimerkein. Ensimmäisenä harjoituksena tulisi sahata puunrunko sahapukissa tai telineessä. Kuvatunnusten selitys: Lue käyttöohje. Suojaa sateelta. Irrota välittömästi pistotulppa pistorasiasta ennen säätö- ja huoltotöitä sekä, jos verkkojohto on vaurioitunut tai katkennut. Käytä aina sähkötyökalua käyttäessäsi kuulonsuojaimia ja suojalaseja. Ketjujarru ja jälkikäyntijarru pysäyttävät teräketjun hetkessä. Työpaikka ■ Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin. ■ Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. ■ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle. ■ Lapset ja nuoret, lukuun ottamatta yli 16 vuotiaat koulutettavat ja valvonnassa olevat, eivät saa käyttää ketjusahaa. Samaa koskee henkilöitä, jotka eivät tunne ketjusahan käyttöä lainkaan tai riittämättömästi. Käyttöohjeen tulee aina olla käsillä. Henkilöt jotka ovat väsyneitä tai jotka eivät kestä ruumiillista rasitusta, eivät saa käyttää ketjusahaa. Sähköturvallisuus ■ Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

118 • F016 L70 506 • TMS • 19.10.07

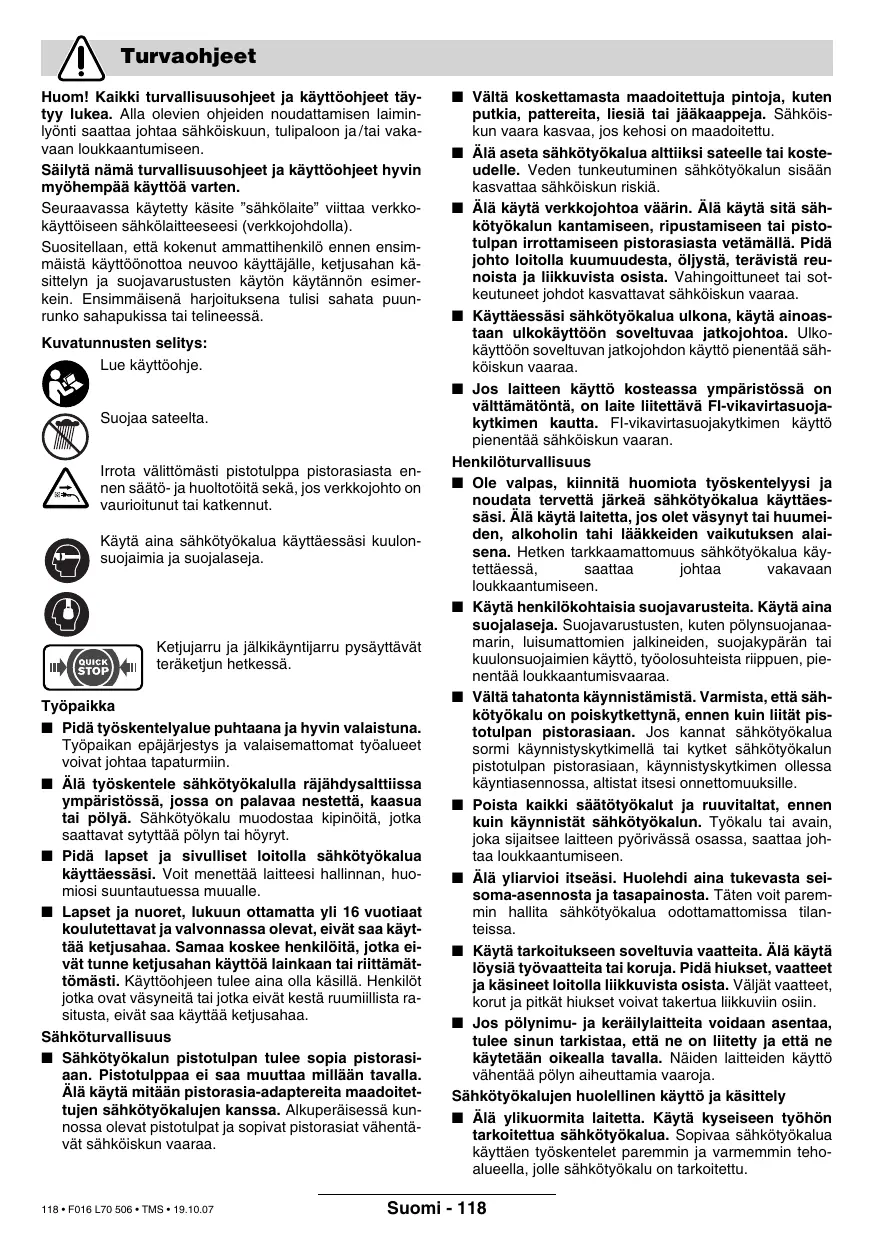

■ Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. ■ Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. ■ Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. ■ Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. ■ Jos laitteen käyttö kosteassa ympäristössä on välttämätöntä, on laite liitettävä FI-vikavirtasuojakytkimen kautta. FI-vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaran. Henkilöturvallisuus ■ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. ■ Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarustusten, kuten pölynsuojanaamarin, luisumattomien jalkineiden, suojakypärän tai kuulonsuojaimien käyttö, työolosuhteista riippuen, pienentää loukkaantumisvaaraa. ■ Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität pistotulpan pistorasiaan. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ■ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. ■ Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. ■ Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ■ Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely ■ Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Suomi - 118 ■ Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. ■ Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. ■ Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. ■ Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. ■ Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. ■ Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti ja tavalla, jota on säädetty erityisesti kyseiselle sähkötyökalulle. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. Huolto ■ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Ketjusahojen varo-ohjeet: ■ Pidä kaikki kehon osat loitolla sahanterästä sahan ollessa käynnissä. Varmista ennen sahan käynnistämistä, että teräketju ei kosketa mitään. Ketjusahan kanssa työskenneltäessä voi hetken varomattomuus johtaa siihen, että vaatteet tai kehonosa osuu teräketjuun. ■ Pidä ketjusahaa oikea käsi takakahvassa ja vasen käsi etukahvassa. Ketjusahan pitäminen eri tavalla työn aikana, kasvattaa loukkaantumisriskiä, eikä sitä saa käyttää. ■ Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarusteita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaran, joka syntyy ympäristöön sinkoutuvista lastuista teräketjun tahattomasta kosketuksesta. ■ Älä koskaan työskentele ketjusahan kanssa kasvavassa puussa. Ketjusahan käyttö puunkaadossa synnyttää loukkaantumisvaaran. ■ Varmista aina tukeva seisoma-asento ja käytä ketjusahaa ainoastaan, kun seisot kiinteällä, turvallisella ja tasaisella alustalla. Liukas tai epätasainen alusta saattaa, tikkaita käytettäessä, johtaa tasapainon ja ketjusahan hallinnan menettämiseen.

119 • F016 L70 506 • TMS • 19.10.07

■ Ota huomioon, että jännityksessä oleva oksa ponnahtaa takaisin sahattaessa. Puun kuitujen jännityksen poistuessa, saattaa jännityksessä ollut oksa osua sahaajaan ja/tai riistää ketjusahan käyttäjän hallinnasta. ■ Ole erityisen varovainen, kun sahaat alusmetsikköä ja nuoria puita. Ohut puu saattaa tarttua teräketjuun ja iskeä sinuun tai saattaa sinut menettämään tasapainosi. ■ Kanna ketjusahaa etukahvasta, sahan ollessa pysähdyksissä ja terälevyn osoittaessa taaksepäin. Asenna aina suojus terään, kun kuljetat tai säilytät ketjusahaa. Ketjusahan huolellinen käsittely vähentää todennäköisyyttä koskettaa liikkuvaa teräketjua epähuomiossa. ■ Noudata voitelua, ketjun kiristystä ja lisätarvikkeiden vaihtoa koskevia ohjeita. Asiaankuulumattomasti kiristetty tai voideltu ketju voi revetä tai kasvattaa takaiskuriskiä. ■ Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen. ■ Sahaa vain puuta. Käytä ketjusahaa vain töihin, joihin se on tarkoitettu – esimerkki: Älä käytä ketjusahaa muovin, muurauksen tai muiden kuin puisten rakennusaineiden sahaukseen. Ketjusahan käyttö muihin kuin määräyksenmukaisiin töihin saattaa johtaa vaarallisiin tilanteisiin. Takaiskun syy ja miten sen estät: – Takaisku saattaa syntyä terälevyn kärjen osuessa esineeseen tai puun taipuessa ja teräketjun jäädessä puristukseen sahausuraan. – Terälevyn kärjen kosketus saattaa monessa tapauksessa johtaa odottamattomaan taaksepäin suuntautuvaan vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyttäjää kohti. – Teräketjun jäädessä puristukseen yläreunastaan, se nopeasti iskeä taaksepäin käyttäjää kohti. – Jokainen näistä vastavoimista voivat johtaa siihen, että menetät sahan hallinnan ja voit loukkaantua vakavasti. Älä luota yksinomaan ketjusahan turvalaitteisiin. Ketjusahan käyttäjänä tulisi sinun ryhtyä määrättyihin toimenpiteisiin, voidaksesi työskennellä ilman onnettomuutta ja loukkaantumista. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa: ■ Pidä sahaa tiukasti kahdella kädellä niin, että peukalo ja sormet ympäröivät ketjusahan kahvoja. Saata kehosi ja käsivartesi asentoon, jossa pystyt vastustamaan takaiskuvoimia. Kun suoritetaan tarkoituksenmukaisia toimenpiteitä, pystyy käyttäjä hallitsemaan takaiskuvoimia. Älä koskaan irrota otetta ketjusahasta. ■ Vältä epänormaalia kehon asentoa äläkä koskaan sahaa yli olkakorkeuden. Näin voidaan estää tahaton kosketus terälevyn kärjellä ja mahdollistetaan ketjusahan parempi hallinta odottamattomissa tilanteissa. ■ Käytä aina valmistajan määräämiä varaterälevyjä ja teräketjuja. Vääränlaiset terälevyt ja teräketjut voivat johtaa ketjun repeytymiseen tai takaiskuun. ■ Noudata valmistajan ohjeita koskien teräketjun kiristystä ja hoitoa. Liian matala syvyyssäädin kasvattaa taipumusta takaiskuun. Suomi - 119 Tekniset tiedot Ketjusaha Tilausnumero Ketjun kiristys ilman työkaluja (SDS) Ottoteho Ketjun nopeus (tyhjäkäynnissä) Laipan pituus Kärkipyörä Ketjujarru Käynnistysjarru Teräketjun tyyppi Vetolenkin vahvuus Vetolenkkien lukumäärä Öljysäiliön tilavuus Automaattinen ketjunvoitelu Piikkilista Paino ilman verkkojohtoa, n. ** Suojausluokka [W] [m/s] [cm] [mm] [ml] [kg]

4,4 / II **punnittuna terälevyllä ja ketjulla Huomio: Ota huomioon koneesi tyyppikilvessä oleva tuotenumero, yksittäisten koneiden kauppanimitys saattaa vaihdella. Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0.25 Ohm, ei häiriöitä ole odotettavissa. Asianmukainen käyttö

Saha on tarkoitettu puiden kaatoon sekä runkojen, oksien, puupalkkien, lautojen jne. sahaukseen, ja sitä voidaan käyttää sahauksiin sekä syiden suunnassa että kohtisuoraan syitä vasten. Saha ei sovellu kivennäisaineiden sahaukseen. Johdanto Käsikirjassa on ohjeita ketjusahasi kokoamisesta ja turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti. Toimitukseen kuuluu Kaikki laitteen osat tulee ottaa varovasti pakkauksesta ja toimituksen täydellisyys on tarkistettava: – Ketjusaha – Suojus – Teräketju – Laippa – Ketjunsuojus – Tartunta-teräöljy (80 ml) – Käyttöohje Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleenmyyjääsi.

Koneen osat Taaempi kahva Käynnistyskytkin Käynnistysvarmistin Öljysäiliön kansi Ketjujarrun laukaisin (käsisuojus) Merkki ”ketjujarru vapaa” Etummainen kahva Kärkipyörä Ketjunsuojus Teräketju Laippa Piikkilista Ketjun kiristysrengas, punainen Kiinnityskahva Suojus Ketjun kiristysnokka Kiinnityspultti Laipan ohjainuuma Öljysuutin Kulku- ja sahaussuuntamerkki Ketjupyörä Ketjun sieppauspultti Pistotulppa** Valmistusnumero **maakohtainen Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen! Suomi - 120

Työturvallisuus Huomio! pysäytä ketjusaha ja irrota pistotulppa pistorasiasta ennen huolto- tai puhdistustöitä, kun verkkojohto on katkennut, vaurioitunut tai sotkeutunut. Varoitus! älä kosketa liikkuvaa teräketjua. Älä koskaan käytä ketjusahaa ihmisten, lasten tai eläinten lähellä, äläkä alkoholin, huumeen tai puuduttavien lääkkeiden vaikutuksen alaisena. Sähköturvallisuus Koneesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Vain rakenteita H07 RN-F tai IEC (60245 IEC 66) vastaavia jatkojohtoja saa käyttää. Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraavista: – 1,0 mm2: suurin pituus 40 m – 1,5 mm2: suurin pituus 60 m – 2,5 mm2: suurin pituus 100 m Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä. Ohje tuotteita varten, joita ei myydä Iso-Britanniassa: HUOMIO: Turvallisuutesi takia vaaditaan, että koneessa oleva pistotulppa 23 liitetään jatkojohtoon 25 kuvan osoittamalla tavalla. Jatkojohdon liitintä on suojeltava roiskevedeltä, sen tulee olla kumia tai olla kumipäällysteinen. Jatkojohdossa on käytettävä vedonpoistinta. Liitäntäjohtoa on jatkuvasti tarkistettava mahdollisten vaurioiden takia. Vain moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vaurioitunut, sen saa korjata vain valtuutettu Bosch-korjaamo.

3. Aseta ketjusaha tasaiselle alustalle.

Sahassa saadaan käyttää ainoastaan teräketjuja, joiden vetolenkin paksuus (uraleveys) on 1,1 mm.

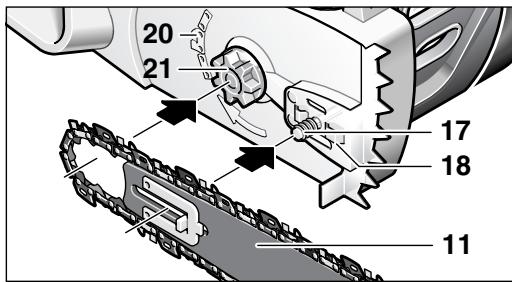

4. Aseta teräketju 10 laippaa 11 kiertävään uraan.

Tarkista, että kulkusuunta on oikea. Vertaile ketjua kulkusuuntamerkkiin 20. Varmista, että ketjun kiristysnokka 16 osoittaa ulospäin.

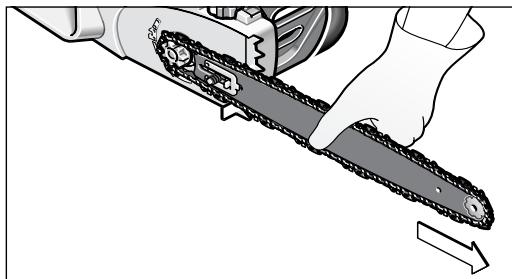

5. Aseta ketjun hahlot kärkipyörän 21 ympäri ja

asenna laippa 11 niin, että kiinnityspultin 17 edessä ja takana sijaitsevat laipan ohjainuumat 18 asettuvat laipan 11 soikeaan reikään.

6. Tarkista, että kaikki osat on sijoitettu oikein, ja

pidä terälevy teräketjuineen tässä asennossa. Asennus/teräketjun kiristys Liitä ketjusaha verkkoon vasta täydellisesti koottuna. ■ Käytä aina suojakäsineitä, kun käsittelet teräketjua. A Laipan ja teräketjun asennus

1. Ota varovasti kaikki osat esille pakkauksesta.

2. Saata kaksi nuolta

ketjun kiristysrenkaassa 13 ja suojuksessa 15 kohdakkain.

121 • F016 L70 506 • TMS • 19.10.07

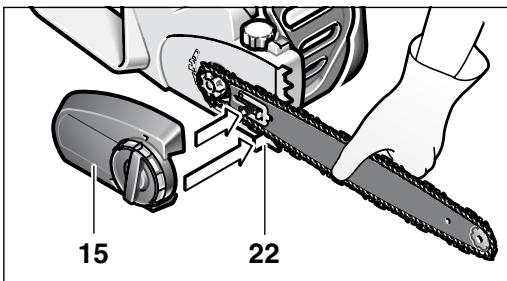

7. Asenna suojus tarkasti ja varmista, että ketjun

sieppauspultti 22 asettuu sitä varten suojuksessa 15 olevaan ohjainrakoon. Suomi - 121

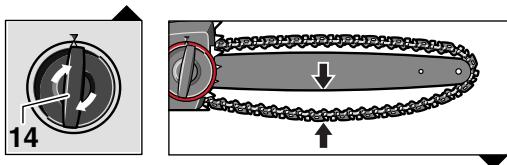

8. Kiristä kevyesti suojus 15 kiinnityskahvalla 14.

6. Jos teräketjua 10 on kiristetty liikaa, tulee ketjun

kiristysrengasta 13 kiertää vastapäivään ketjun löysäämiseksi. 7. Teräketjun 10 ollessa oikein kiristetty, lukitaan terälevy 11 kiertämällä kiinnityskahvaa 14 myötäpäivään. Älä käytä työkalua.

Teräketjua ei vielä ole kiristetty. Teräketjun kiristys tehdään kappaleessa ”Teräketjun kiristys” kohdat 1 – 7 selostetulla tavalla. A Teräketjun kiristys Ketjun kireys tulee tarkistaa ennen työn aloittamista, ensimmäisten sahausten jälkeen ja sahaamisen aikana 10 minuutin välein. Erityisesti uudet teräketjut venyvät alussa. Teräketjun elinikään vaikuttavat ratkaisevasti riittävä voitelu ja oikea kireys. Älä kiristä teräketjua sen ollessa hyvin kuuma, koska se supistuu jäähtyessään ja kiristyy silloin liian tiukasti terälevyyn.

1. Aseta ketjusaha tasaiselle alustalle.

2. Avaa kiristyskahva 14 n. 1 – 3 kierrosta vastapäivään, terälevyn vapauttamiseksi.

3. Tarkista, että teräketjun hahlot ovat oikealla tavalla terälevyn 11 urassa ja ketjupyörässä 21.

4. Kierrä punaista ketjun kiristysrengasta 13 myötäpäivään, kunnes teräketjun kiristys on oikea.

Rasterimekaniikka estää ketjua löystymästä. Jos ketjun kiristysrengas 13 kiertyy vain vaivoin, tulee kiinnityskahvaa 14 avata lisää vastapäivään. Kiristyskahva 14 saa kiertyä mukana ketjun kiristysrengasta 13 säädettäessä.

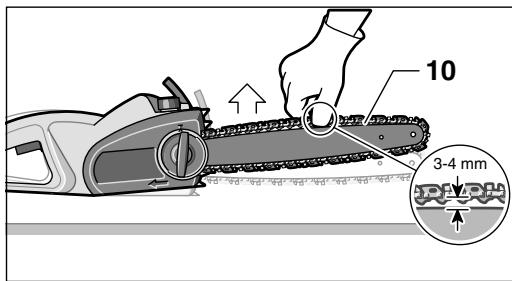

5. Teräketjun 10 kireys on oikea, kun sitä voidaan

nostaa keskeltä n. 3 – 4 mm. Tämä tulisi tehdä yhdellä kädellä, vetämällä teräketjua ylös sahan painon toimiessa vastavoimana.

122 • F016 L70 506 • TMS • 19.10.07

Ketjun voitelu Tärkeää: Ketjusahaa ei toimiteta täytettynä teräöljyllä. On tärkeää täyttää teräöljyä ennen käyttöä. Ketjusahan käyttö ilman teräöljyä tai jos teräöljyä on alle minimimerkin, johtaa sahan vaurioitumiseen. Teräketjun elinikä ja sahausteho riippuu optimaalisesta voitelusta. Siksi teräketjuun johdetaan automaattisesti teräöljyä käytön aikana öljysuuttimen 19 kautta. Öljysäiliön täyttäminen: – Aseta ketjusaha tasaiselle alustalle öljysäiliön kansi 4 ylöspäin. – Puhdista aluetta öljysäiliön kannen 4 ympäri rievulla ja avaa kansi. – Älä poista suodatinpanosta käytön ajaksi. – Täytä öljysäiliö biologisesti hajoavalla Bosch-teräketjuöljyllä. – Varo, ettei öljysäiliöön pääse likaa. Kierrä öljysäiliön kansi 4 paikoilleen ja sulje se. Tärkeää: Öljysäiliön ja ympäristön välisen ilmanvaihdon mahdollistamiseksi on seulan ja öljysäiliön kannen välissä neljä pientä tasauskanavaa, joista käytön aikana saattaa purkautua hieman öljyä. Tarkista, että aina asetat sahan pois vaaka-asentoon (öljysäiliön kansi 4 ylöspäin). Käytä yksinomaan suositeltua biologisesti hajoavaa ketjuöljyä, jotta ketjusaha ei vaurioituisi. Älä koskaan käytä kierrätettyä öljyä tai jäteöljyä. Kielletyn öljyn käyttö johtaa takuun raukeamiseen. Suomi - 122 Käyttöönotto Tarkista verkkojännite! Virtalähteen jännitteen täytyy olla sama kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys ja pysäytys Pidä ketjusahaa kappaleen ”Työskentely ketjusahalla” selostetulla tavalla. Käynnistä saha painamalla käynnistysvarmistinta 3, painamalla sitten käynnistyskytkin 2 pohjaan ja pitämälle se tässä asennossa. Käynnistysvarmistin 3 voidaan nyt päästää vapaaksi. Pysäytä saha irrottamalla ote käynnistyskytkimestä 2. Älä pysäytä sahaa sahauksen jälkeen etummaisella käsisuojuksella (ketjujarrua aktivoimalla). Ketjujarru/käynnistysjarru Ketjusahassa on kaksi turvalaitetta: Pysäytysjarru jarruttaa ketjua, kun käynnistyskytkin 2 on päästetty vapaaksi. Ketjujarru on suojamekanismi, joka laukeaa etummaisen käsisuojuksen 5 kautta, sahan takapotkusta. Teräketju pysähtyy lyhyessä ajassa. Suorita silloin tällöin toimintatesti. Työnnä etummainen käsisuojus 5 eteenpäin (asento ➋) niin, että merkin 6 alla oleva punainen piste 28 tulee näkyviin, ja käynnistä ketjusaha hetkeksi. Ketju ei saa liikkua. Poista ketjujarru vetämällä etummainen käsisuojus 5 taaksepäin (asento ➊) niin, että punainen piste 28 merkin 6 alla taas peittyy. (katso kuvaa D ) Työskentely ketjusahalla Ennen sahaamista Seuraavat tarkistukset tulee suorittaa ennen käyttöönottoa ja säännöllisesti sahaamisen aikana: – Onko ketjusaha toiminnaltaan turvallisessa kunnossa? – B Onko öljysäiliö täytetty? Tarkista öljymäärän osoitin 26 ennen työtä ja säännöllisesti työn aikana. Täytä öljyä, jos öljyn pinta on saavuttanut öljylasin alareunan. Täyttö riittää n. 15 minuutiksi, riippuen työn intensiteetistä ja tauoista. – Onko ketjun kireys oikea ja onko se terävä? Ketjun kireys tulee tarkistaa 10 minuutin välein sahauksen aikana. Erityisesti uusissa teräketjuissa on huomioitava suurempi venyminen. Teräketjun kunto vaikuttaa ratkaisevasti sahaustehoon. Vain terävät teräketjut estävät ylikuormituksen. – Onko ketjujarru vapautettu ja sen toiminta tarkistettu?

123 • F016 L70 506 • TMS • 19.10.07

– Onko sinulla vaadittavat suojavarusteet? Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarusteita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaran, joka syntyy ympäristöön sinkoutuvista lastuista ja teräketjun tahattomasta kosketuksesta. D Sahan takaisku Takaiskulla tarkoitetaan käynnissä olevan ketjusahan yhtäkkinen isku ylös- ja taaksepäin, joka saattaa syntyä, kun sahattavaa kappaletta kosketetaan laipan kärjellä tai ketjun jäädessä puristukseen. Takapotkun syntyessä saha reagoi ennalta arvaamattomalla tavalla, ja saattaa aiheuttaa käyttäjälle tai sahausalueella oleville vakavia vammoja. Sivuttaiset sahaukset, vino- ja pitkittäissahaukset on aloitettava erityistä varovaisuutta noudattaen, koska niissä ei voida käyttää piikkilistaa 12. Takaiskun välttämiseksi: – Tulee ketjusaha asettaa mahdollisimman tasaisesti sahattavaa kappaletta vasten. – Älä koskaan työskentele löysällä, venyneellä tai voimakkaasti kuluneella teräketjulla. – Tulee teräketju teroittaa ohjeiden mukaisesti. – Ei koskaan saa sahata yli olkakorkeuden. – Älä koskaan sahaa terälevyn kärjellä. – Tulee ketjusahaa aina pitää tiukasti kaksin käsin. – Tulisi sinun aina käyttää takaiskua vaimentavaa Bosch-teräketjua. – Käytä piikkilistaa 12 vipuna. – Tarkista ketjun oikea kireys. Yleinen menettely D Pidä aina ketjusahaa kaksin kärsin, vasen käsi etukahvassa ja oikea käsi takakahvassa. Pidä aina sahaa niin, että peukalo ja sormet ympäröivät kahvoja. Älä koskaan sahaa yhdellä kädellä. Vie aina sähköjohto taaksepäin ja pidä se teräketjun ja sahatavaran alueen ulkopuolella; aseta se niin, ettei se voi jäädä kiinni oksiin ja oksanhaaroihin. E Käytä ketjusahaa vain voidessasi seistä tukevasti. Pidä sahaa oman kehon oikealla puolella. F Ketjun tulee liikkua täydellä nopeudella, ennen kuin se koskettaa puuta. Käytä piikkilistaa 12 kiinnittämään saha puuhun. Käytä sahauksessa piikkilistaa vipuna. Siirrä välillä piikkilistaa syvemmälle, kun sahaat paksuja runkoja tai oksia. Vedä tällöin irti ketjusaha puusta, jotta piikkilista irtoaa ja aseta se uudelleen syvemmälle. Älä poista sahaa sahausurasta tämän tehdessäsi. Älä paina teräketjua voimakkaasti sahauksen aikana, vaan anna sahan tehdä työ, luomalla piikkilistaa 12 käyttämällä kevyt vipupaine. Suomi - 123 G Älä koskaan käytä ketjusahaa suorilla käsivarsilla. Älä yritä sahata vaikeasti päästäviä kohteita, tai tikapuilla seisten. älä koskaan sahaa yli olkakorkeuden. Parhaan sahaustuloksen saavutat, kun ketjun nopeus ei alene ylikuormituksen takia. Ole varovainen sahauksen lopussa. Heti sahan vapauduttua sahauksesta, muuttuu sen painovoima odottamatta. Syntyy vaaratilanne säärille ja jaloille. Poista aina saha sahausurasta liikkuvalla teräketjulla. Runkojen sahaus Ota seuraavat turvaohjeet huomioon: E H Aseta runko kuvan osoittamalla tavalla ja tue sitä niin, että sahausura ei sulkeudu puristaen teräketjua. Järjestä lyhyet puukappaleet ennen sahausta ja kiinnitä ne. Sahaa vain puuta. Vältä kosketusta kiviin ja nauloihin, koska ne saattavat sinkoutua ilmaan, vahingoittaa teräketjua tai aiheuttaa vakavia loukkaantumisia käyttäjälle tai ympäristössä oleville ihmisille. Älä kosketa lanka-aitaa tai maata käynnissä olevalla sahalla. Saha ei sovellu ohuiden risujen sahaukseen. Pituussahaukset on tehtävä erityistä varovaisuutta noudattaen, koska piikkilistaa 12 ei voida käyttää. Kuljeta sahaa pienessä kulmassa, välttääksesi takaiskua. Rinteessä sahattaessa, tulee aina seistä sahattavan pystyrungon tai makaavan kohteen yläpuolella tai sivussa. Varo kompastumasta kantoihin, oksiin, juuriin jne. H Jännityksessä olevan puun sahaaminen Sahattaessa jännityksessä olevia puita, oksia tai runkoja on olemassa suurempi loukkaantumisriski. Tällöin on oltava äärimmäisen varovainen. Ainoastaan koulutettujen ammattihenkilöiden tulisi suorittaa tällaisia töitä. Jos puu on tuettu kummastakin päästä, tulee ensin sahata kolmannes rungosta päältäpäin (Y) ja sitten suorittaa katkosahaus samasta kohdasta, altapäin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi. Varo tällöin koskettamasta maata teräketjulla. Jos puu on tuettu vain toisesta päästä, tulee ensin sahata kolmannes rungosta altapäin (Y) ja sitten suorittaa katkosahaus samasta kohdasta, päältäpäin (Z) puun repeytymisen ja sahan puristukseen joutumisen välttämiseksi. I Puun kaato Käytä aina kypärää suojaamaan putoavilta oksilta. Ketjusahalla saa ainoastaan kaataa puita, joiden läpimitta on pienempi kuin sahan laipan pituus.

Varmista työalue. Tarkista, että puun kaatoalueella ei ole ihmisiä tai eläimiä. Älä koskaan yritä irrottaa puristukseen jäänyttä sahaa moottorin käydessä. Käytä puukiiloja teräketjun vapauttamiseksi. Jos kaksi tai useampi henkilö samanaikaisesti sahaa ja kaataa, tulee etäisyys kaatavien ja leikkaavien henkilöiden välissä olla vähintään kaksi kertaa kaadettavan puun korkeuden verran. Puunkaadossa on otettava huomioon, ettei aiheuta vaaraa muille henkilöille, ettei osuta syöttöjohtoihin eikä aiheuteta aineellista vahinkoa. Jos puu joutuu kosketukseen sähkölinjan kanssa, on välittömästi ilmoitettava siitä paikalliselle sähkölaitokselle. Sahattaessa rinteessä tulee ketjusahan käyttäjän sijaita maastossa kaadettavan puun yläpuolella, koska puu kaadettuaan todennäköisesti pyörii tai liukuu rinnettä alaspäin. ➋ Ennen kaatamista on suunniteltava pakoväylä ja tarvittaessa raivata sellainen. Pakoväylän tulisi kulkea vinosti taaksepäin odotetusta kaatosuunnasta. ➌ Ennen kaatamista on otettava huomioon rungon luonnollinen kaltevuus suurempien oksien asento ja tuulen suunta, jotta puun kaatosuunta voidaan määrittää. Lika, kivet, irtonainen kuori, naulat, sinkilät ja langat on poistettava puusta. Kaatoloven teko: Sahaa suorassa kulmassa kaatosuuntaan nähden lovi (X – W), jonka syvyys on 1/ 3 puun läpimitasta. Ensin tehdään alempi vaakasuora sahaus. Täten vältytään teräketjun tai laipan puristukseen joutumiselta sahattaessa loven toinen reuna. Kaatosahaus: Kaatosahaus (Y) tehdään vähintään 50 mm vaakasuoran sahausloven yläpuolelle. Kaatosahaus tehdään samansuuntaisena kaatoloven vaakasuoran pinnan kanssa. Kaatosahaus tehdään vain niin syvälle, että puuhun vielä jää uuma (kaatoreuna), joka toimii saranana. Uuma estää puun kiertymisen ja kaatumisen väärään suuntaan. Älä sahaa uumaa pois. Kun kaatosahaus lähenee kaatolovea, tulisi puun ruveta kaatumaan. Jos näyttää siltä, että puu mahdollisesti ei kaadu haluttuun suuntaan tai kallistuu taaksepäin ja saattaa teräketjun puristukseen, tulee kaatosahaus keskeyttää ja käyttää puu-, muovi- tai alumiinikiilaa sahauksen avaamiseksi ja puun kaatosuunnan kääntämiseksi haluttuun suuntaan. Kun puu aloittaa kaatumisen, ketjusaha poistetaan kaatosahauksesta, pysäytetään, asetetaan pois ja siirrytään pois vaaravyöhykkeeltä suunniteltua pakoväylää pitkin. Varo putoavia oksia, äläkä kompastu. Iskemällä kiila (Z) vaakasuoraan sahausuraan kaadetaan nyt puu. Puun kaatuessa on varottava putoavia oksia ja oksanhaaroja. Suomi - 124 Oksitus K Tällä tarkoitetaan oksien katkaisu kaadetusta puusta. Oksittaessa suurempia alaspäin suunnattuja oksia, jotka tukevat runkoa, jätetään ne toistaiseksi paikoilleen. Katkaise pienemmät oksat yhdellä sahauksella, kuvan osoittamalla tavalla. Oksat, jotka ovat jännityksessä, tulee sahata alhaalta ylöspäin, sahan puristukseen jäämisen estämiseksi. Puunrungon pätkiminen L Tällä tarkoitetaan kaadetun puunrungon katkaiseminen kappaleisiin. Varmista tukeva asento ja kehon painon jakautuminen tasaisesti kummallekin jalalle. Mahdollisuuksien mukaan tulisi runkoa tukea altapäin oksilla, palkeilla tai kiiloilla. Noudata helpon sahauksen yksinkertaisia ohjeita. Jos puunrunko koko pituudeltaan on tasaisesti tuettu, kuvan osoittamalla tavalla, sahataan ylhäältäpäin. M Jos puunrunko, kuvan osoittamalla tavalla, on tuettu toisesta päästä, sahataan ensin 1/3 rungon läpimitasta alapuolelta ja sitten loput ylhäältäpäin alasahauksen korkeudella. N Jos puunrunko, kuvan osoittamalla tavalla, on tuettu kummastakin päästä, sahataan ensin 1/3 rungon läpimitasta yläpuolelta ja sitten loput 2/3 alapuolelta yläsahauksen korkeudella. O Jos sahaan kuvan mukaisessa rinteessä, tulee aina seistä puunrungon yläpuolella. Jotta sahan hallinta säilyisi läpisahaushetkessä, tulee sahauksen lopussa keventää syöttöpainetta, pitäen kuitenkin tiukasti kiinni sahan kahvoista. Varmista, ettei teräketju kosketa maata. Odota teräketjun pysähtymistä sahauksen jälkeen, ennen kuin poistat sen sahauskohdasta. Sammuta aina ketjusahan moottori, ennen kuin siirryt puusta toiseen. Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia huoltotöitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Tarkista säännöllisesti sahan silmämääräinen kunto, kiinnittäen huomiota löysään, irronneeseen tai vaurioituneeseen teräketjuun, huonoon kiinnitykseen ja kuluneisiin tai vioittuneisiin rakenneosiin. Teräketjua irrotettaessa, on se ensin höllennettävä ketjun kiristysrenkaalla 13. Jos ketjun höllääminen unohtuu, saattaa se SDS-malleissa johtaa vaurioihin. Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oikein asennettuja. Tarpeelliset korjaukset tai huoltotyöt on tehtävä ennen ketjusahan käyttämistä.

125 • F016 L70 506 • TMS • 19.10.07

Jos ketjusahaan, huolellisesta valmistus- ja koestusmenettelystä huolimatta tulisi vika, on korjaus annettava Bosch sopimushuollon tehtäväksi. Tyhjennä ehdottomasti öljysäiliö, ennen ketjusahan lähettämistä. Poista tyhjentämisen ajaksi seula säiliöstä, ja muista laittaa se takaisin. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa! A Teräketjun ja laipan vaihto/ kääntäminen Tarkista teräketju ja laippa luvussa ”Teräketjun kiristys” selostetulla tavalla. Laipan ohjainura kuluu ajan mittaan. teräketjua vaihdettaessa tulee laippa kääntää 180°, kulumisen tasaamiseksi. SDS-malleissa täytyy laipassa sijaitseva ketjun kiristysnokka 16 asentaa uudelleen. Tarkista ketjupyörä 21. Jos se on kulunut tai vioittunut suuren kuormituksen johdosta, tulee se vaihtaa Bosch sopimushuollossa. Teräketjun teroitus Teräketju voidaan antaa ammattimaisesti teroitettavaksi jokaiseen Bosch-sopimushuoltoon. Voit myös itse teroittaa teräketjua Bosch ketjun teroituslaitteella tai käyttäen Dremel-Multi:a ja teroituslisäosaa 1453. Noudata oheen liitettyä teroitusohjetta. Öljy-automatiikan tarkistus Automaattinen ketjunvoitelu voidaan tarkistaa käynnistämällä saha ja pitämällä sen kärki maassa olevan pahvin tai paperin suunnassa. Huom, älä kosketa maata teräketjulla, pidä 20 cm turvaetäisyys. Jos paperiin tulee kasvava öljyjälki, öljyautomatiikkaa toimii moitteettomasti. Jos täydestä öljysäiliöstä huolimatta ei öljyjälkeä näy, tulee lukea ”Vianetsintä” tai kääntyä Bosch-asiakaspalvelun puoleen. Tarvikkeet Teräketju ja laippa

Puhdistus/Varastointi Puhdista ketjusahan muovikotelo ulkoa pehmeällä harjalla ja puhtaalla rievulla. Vettä, liuotinta tai kiillotusainetta ei saa käyttää. Poista kaikki lika, erityisesti moottorin tuuletusaukoista 27. Pura suojus 15, laippa ja ketju ja puhdista ne harjan avulla 1 – 3 tunnin käytön jälkeen. Poista harjalla kaikki lika suojuksen 15 alta, ketjupyörästä 21 ja terälevyn kiinnityspinnoista. Puhdista öljysuutin 19 puhtaalla rievulla. J Jos ketjun kiristysmekanismi on jäykkäliikkeinen poista kansi 29 suojuksesta 15, kierrä kiinnityskahva 14 ja ketjun kiristysrengas 13 vastakkaisiin suuntiin, niin, että mekanismin sisällä olevat likakerrostumat irtoavat ja putoavat ulos. Koputa suojus 15 kevyesti puhtaaksi. Jos mekanismi on pahasti kiinniliimautunut, voidaan se puhdistaa pehmeällä harjalla tai paineilmalla. Älä koskaan käytä mitään työkaluja. Jos ketjusaha tullaan varastoimaan pidemmän aikaa, tulee teräketju ja terälevy puhdistaa. Varastoi ketjusaha turvallisessa paikassa, kuivana ja lasten ulottumattomissa. Vuodon estämiseksi tulee varmistaa, että laite asetetaan pois vaaka-asentoon (öljyn täyttöruuvi 4 ylöspäin suunnattuna). Jos saha säilytetään myyntipakkauksessa, on öljysäiliö tyhjennettävä kokonaan.

126 • F016 L70 506 • TMS • 19.10.07

Suomi - 126 Vianetsintä Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää. Oire Mahdolliset syyt Korjaustoimenpide Ketjusaha ei toimi Takaiskujarru lauennut Verkkojohto vaurioitunut Varoke viallinen Työnnä käsisuojus 5 takaisin asentoon ➊ niin, että punainen piste peittyy Tarkista sähkön syöttö Kokeile toista pistorasiaa, vaihda pistorasia tarvittaessa Tarkista verkkojohto, vaihda tarvittaessa uuteen Vaihda varoke Ketjusaha toimii ajoittaisesti Verkkojohto vaurioitunut Huono kosketus ulkoisesti Huono kosketus sisäisesti Käynnistyskytkin viallinen Tarkista verkkojohto, vaihda tarvittaessa uuteen Käänny Bosch-keskushuollon puoleen Käänny Bosch-keskushuollon puoleen Käänny Bosch-keskushuollon puoleen Teräketju on kuiva Ei öljyä öljysäiliössä Öljysäiliön kannessa sijaitseva tuuletusaukko tukossa Öljyn virtauskanava tukossa Lisää öljyä Puhdista öljysäiliön kansi Ketjujarru/käynnistysjarru Ongelma etummaisen käsisuo- Käänny Bosch-keskushuollon puoleen juksen kytkentämekanismissa Ketju/laipan ohjainkisko kuuma Ei öljyä öljysäiliössä Öljysäiliön kannessa sijaitseva tuuletusaukko tukossa Öljyn virtauskanava tukossa Ketju on liian kireä Ketju tylsä Lisää öljyä Puhdista öljysäiliön kansi Ketju liian löysä Ketju tylsä Ketju kulunut Ketjun hampaat osoittavat väärään suuntaan Aseta ketjun kireys Teroita ketju tai vaihda uuteen Vaihda ketju Asenna ketju uudelleen oikeaan suuntaan Saha ei saa virtaa Pistorasia viallinen Ketjusaha nyhtää, tärisee tai ei sahaa kunnolla Hävitys Avaa öljyn virtauskanava Aseta ketjun kireys Teroita ketju tai vaihda uuteen Asiakaspalvelu ja asiakasneuvonta Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

127 • F016 L70 506 • TMS • 19.10.07

Avaa öljyn virtauskanava Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Fax: +358 (09) 870 2318 www.bosch.fi Suomi - 127 Yhdenmukaisuusvakuutus Mitta-arvot annettu 2000/14/EY mukaan (etäisyys 1 m) ja DIN 50 144. Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 92 dB (A); äänentehotaso 103 dB (A). Käytä kuulosuojaimia! Tyypillisesti luokitettu kiihtyvyys on 11 m/s 2. Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 60 745, seuraavien direktiivien määräysten mukaisesti: 98/37/EY, 2000/14/EY, 2004/108/EY. EY-tyyppitodistus nro 210888100.01 CE valtuutetusta koestuspaikasta nro 0344. 2000/14/EY: Taattu äänentehotaso LWA on alle 104 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen V mukaan. Tekniset asiakirjat on laatinut PT-LG/EAE Stowmarket, Englanti. Leinfelden, 01.10.2007. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division Pidätämme oikeuden muutoksiin
