Produkttype	Elektrisk motorsag
Merke	BOSCH
Modell	AKE 35-19 S
Opptatt effekt	1900 W
Forsyningsspenning	230 V ~, 50 Hz
Sverdlengde	35 cm
Skjærehastighet (tomgang)	12 m/s
Kjedetype	3/8" - 90, tykkelse 1,1 mm, 52 ledd
Oljetankkapasitet	200 ml
Vekt (uten kabel)	4,3 kg
Beskyttelsesklasse	II (dobbelt isolasjon)
Verktøyløs kjedestramming (SDS)	Ja
Tilbakeslagbrems	Ja
Startbrems	Ja
Automatisk kjedefetting	Ja
Sperreklør	Ja
Lydtrykknivå (LpA)	92 dB(A)
Lydeffektnivå (LWA)	103 dB(A)
Vibrasjon (totalverdi)	11 m/s²
Sverdreferanse	F016800260
Kjedereferanse	F016800257
Kundeservice	Robert Bosch France, N° Vert 0800 05 50 51

Ofte stilte spørsmål - AKE 35-19 S BOSCH

Hvordan stramme kjedet på motorsagen AKE 35-19 S?

For å stramme kjedet, løsne låsehåndtaket (14) 1 til 3 omdreininger mot klokken. Deretter dreier du den røde strammeringen (13) med klokken til kjedet kan løftes 3–4 mm midt på sverdet. Stram låsehåndtaket igjen.

Hvilken type olje skal brukes til kjedet?

Bruk utelukkende biologisk nedbrytbar kjettingolje anbefalt av Bosch. Bruk aldri resirkulert eller brukt olje, dette vil skade enheten og ugyldiggjøre garantien.

Hvordan starte motorsagen?

Skyv startspærren (3) fremover, trykk deretter inn på/av-bryteren (2) helt inn og hold den inne. Slipp startspærren når sagen er i gang. For å stoppe, slipp bryteren.

Hva gjør man ved tilbakeslag (kickback)?

Tilbakeslag kan oppstå hvis sverdspissen berører en gjenstand eller hvis kjedet setter seg fast. For å unngå dette, hold alltid motorsagen med begge hender, ikke arbeid over skulderhøyde og bruk et anti-tilbakeslagskjede. Hvis tilbakeslagsbremsen utløses, trekker du det fremre håndbeskyttelsen mot deg for å låse den opp.

Hvordan kontrollere automatisk kjedefetting?

Start motorsagen og hold den med spissen rettet mot en pappeske 20 cm fra bakken. Hvis en oljeflekk vises og blir større, fungerer fettsystemet. Hvis ikke, kontroller oljenivået og rengjør utløpsrøret.

Hva er oljetankens kapasitet og hvor lenge varer den?

Tanken rommer 200 ml olje. Dette er nok til omtrent 15 minutters kontinuerlig saging, avhengig av arbeidsintensitet og pauser.

Hvordan slipe kjedet?

Kjedet kan slipes av et autorisert Bosch-verksted eller med Bosch-slipesettet. Følg slipeinstruksjonene. Et sløvt kjede reduserer ytelsen og øker risikoen for tilbakeslag.

Motorsagen starter ikke, hva gjør jeg?

Kontroller først at tilbakeslagsbremsen er utløst (trekk det fremre håndbeskyttelsen mot deg). Sjekk strømforsyningen (stikkontakt, sikring, kabel). Hvis problemet vedvarer, kontakt Bosch kundeservice.

Hvordan oppbevare motorsagen?

Oppbevar den tørt og sikkert, utilgjengelig for barn. Plasser den horisontalt med oljetanklokket opp for å unngå lekkasje. Ved lengre oppbevaring, tøm oljetanken.

Hvilket verneutstyr skal man bruke?

Bruk alltid vernebriller, hørselsvern, hjelm, hansker, sklisikre sko og snittbestandige bukser. Ikke bruk løse klær eller smykker.

BRUKSANVISNING AKE 35-19 S BOSCH

Foreskrevet anvendelse

For din egen sikkerhets skyld

Fjern alltid sagen fra snittet mens sagen kjører.

Vedlikehold og rengjøring

Tilbehør til sagkjeder/

rengjøringssett .F016800262

Kjedesagolje, 1 liter. 2607000181

Ytterligere tilbehør

Hansker. 2607000134

Vernebriller. F 016 800 178

SNR 19 Hørselsvern

(Støyreduksjon 19 dB (A)) ....2607990042

SNR 24 Hørselsvern

(Støyreduksjon 24 dB (A)) .......2 607 990 043

Rengjøring/oppbevaring

Påfylling av oljetank:

H Saging av virke under spenning

Kontroll av oljeautomatikk

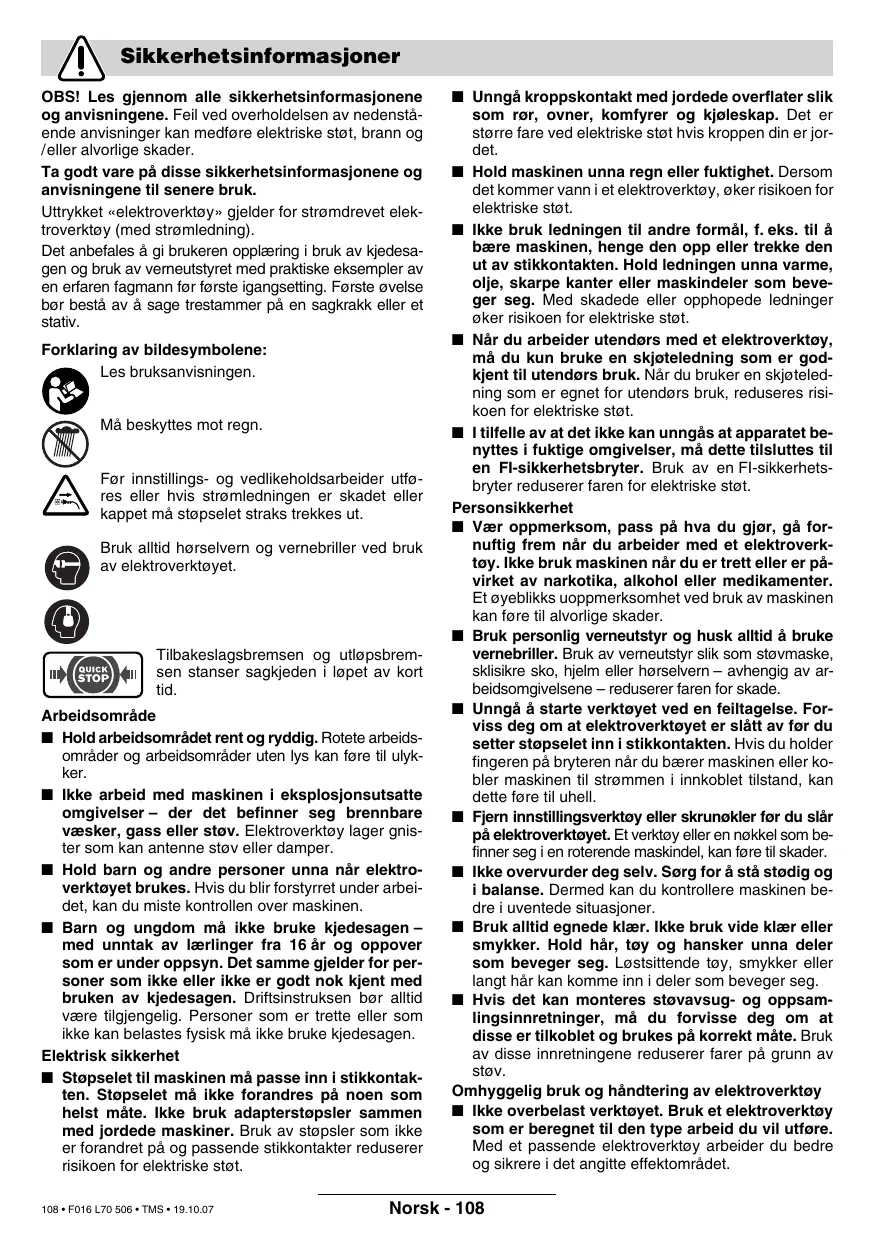

OBS! Les gjennom alle sikkerhetsinformasjonene og anvisningene. Feil ved overholdelsen av nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på disse sikkerhetsinformasjonene og anvisningene til senere bruk.

Uttrykket «elektroverktøy» gjelder for strømdrevet elektroverktøy (med strømledning).

Det anbefales å gi brukeren opplæring i bruk av kjedesagen og bruk av verneutstyret med praktiske eksempler av en erfaren fagmann før første igangsetting. Første øvelse bør bestå av å sage trestammer på en sagkrakk eller et stativ.

Forklaring av bildesymbolene:

Les bruksanvisningen.

Må beskyttes mot regn.

Før innstillings- og vedlikeholdsarbeider utføres, eller hvis strømledningen er skadet eller kappet, må støpselet straks trekkes ut.

Bruk alltid hørselvern og vernebriller ved bruk av elektroverktøyet.

Tilbakeslagsbremsen og utløpsbremsen stanser sagkjeden i løpet av kort tid.

Arbeidsområde

Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. ■ Ikke arbeid med maskinen i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen. Barn og ungdom må ikke bruke kjedesagen, med unntak av lærlinger fra 16 år og oppover som er under oppsyn. Det samme gjelder for personer som ikke er eller ikke er godt nok kjent med bruken av kjedesagen. Driftsinstruksen bør alltid være tilgjengelig. Personer som er trøtte eller som ikke kan belastes fysisk, må ikke bruke kjedesagen.

Elektrisk sikkerhet

Støpselet til maskinen må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret og passende stikkontakter reduserer risikoen for elektriske støt.

Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. I tilfelle av at det ikke kan unngås at apparatet benyttes i fuktige omgivelser, må dette tilsluttes en FI-sikkerhetsbryter. Bruk av en FI-sikkerhetsbryter reduserer faren for elektriske støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av verneutstyr slik som støvmaske, sklisikre sko, hjelm eller hørselsvern - avhengig av arbeidsomgivelsene - reduserer faren for skade. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du setter støpselet inn i stikkontakten. Hvis du holder fingeren på bryteren når du bærer maskinen eller kobler maskinen til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader. Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten før du utfører innstillinger på maskinen, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer utilsiktet start av maskinen. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med denne typen verktøy, eller som ikke har lest disse instruksjonene. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av maskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på maskinens funksjon. La disse skadede delene repareres før maskinen brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene og slik det er foreskrevet for denne spesielle maskintypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Service

Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.

Advarsler for kjedesager:

Hold alle kroppsdeler unna sagkjedet når sagen går. Forviss deg om at sagkjedet ikke er i kontakt med noe før du starter sagen. Ved arbeid med kjedesagen kan et øyeblikks uoppmerksomhet føre til at klær eller kroppsdeler kommer inn i sagkjedet. Hold kjedesagen fast i bakre håndtak med din høyre hånd og ta tak i fremre håndtak med venstre hånd. Hvis du holder kjedesagen fast i en annen arbeidsposisjon øker dette risikoen for skader og bør derfor ikke brukes slik. Bruk vernebriller og hørselvern. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Passende verneantrekk reduserer faren for skade på grunn av sponmateriale som flyr omkring og hvis sagkjedet berøres ved en feiltagelse. Du må ikke arbeide med kjedesagen i et tre. Ved bruk av en kjedesag i et tre er det fare for skader. Pass alltid på å stå stødig og bruk kjedesagen kun når du står på en fast, sikker og plan undergrunn. Glatt eller ustabil undergrunn kan føre til at du mister balansen og kontrollen over kjedesagen når du står på en stige. Når du sager en gren som står under spenning må du regne med at den springer tilbake. Når spenningen i trefibre frigjøres, kan den spente grenen treffe brukeren og/eller kjedesagen kan ikke lenger kontrolleres.

Vær derfor spesielt forsiktig ved saging av buskas og unge trær. Det tynne materialet kan komme inn i sagkjedet og slå mot deg eller få deg av balansen. Bær kjedesagen i fremre håndtak med stillestående sagkjede og bakoverpekende føringsskinne. Ved transport og oppbevaring av kjedesagen må alltid vernedekslet settes på. Hvis kjedesagen brukes med omhu, er det mindre sannsynlig at man kommer i kontakt med et løpende sagkjede. Følg anvisningene for smøring, kjedestramming og utskifting av tilbehør. Et usakkyndig strammet eller smurt kjede kan enten revne eller øke risikoen for tilbakeslag. Hold håndtakene tørre, rene og fri for olje og fett. Fett, oljete håndtak sklir og fører til kontrolltap. Sag kun tre. Bruk kjedesagen kun til arbeider den er beregnet til – eksempel: Bruk ikke kjedesagen til saging av plast, murverk eller bygningsmaterialer som ikke er av tre. Hvis kjedesagen brukes til andre arbeider enn det den er beregnet til, kan det oppstå farlige situasjoner.

Årsaker til tilbakeslag og hvordan tilbakeslag kan unngås:

• Tilbakeslag kan oppstå når spissen på en føringsskinne berører en gjenstand, eller hvis treet bøyer seg og sagkjedet klemmes fast i snittet.
• En berøring med skinnespissen kan i noen tilfeller føre til en uventet reaksjon bakover, mens føringsskinnen slås oppover og i retning av brukeren.
• Ved fastklemming av sagkjedet på overkanten av føringsskinnen kan skinnen slå hurtig tilbake i retning av brukeren.
• Hver av disse reaksjonene kan føre til at du mister kontrollen over sagen og eventuelt påfører deg alvorlige skader. Ikke stol utelukkende på sikkerhetsinnretningene som er innebygget i kjedesagen. Som bruker av en kjedesag bør du utføre visse tiltak for å kunne arbeide uten uhell og skader.

Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående:

Hold sagen fast med begge hendene, la tommelen og fingrene gripe godt rundt håndtakene på kjedesagen. Hold kroppen og armene dine i en stilling der du kan stå imot tilbakeslagskreftene. Hvis man sørger for egnede tiltak, kan brukeren beherske tilbakeslagskreftene som oppstår. Slipp aldri kjedesagen. Unngå unormale posisjoner og sag ikke over skulderhøyde. Slik unngås en uvilkårlig berøring av skinnespissen og kjedesagen kan kontrolleres bedre i uventede situasjoner. ■ Bruk alltid reserveskinner og sagkjeder som anbefales av produsenten. Gale reserveskinner og sagkjeder kan føre til at kjedet revner eller at det oppstår tilbakeslag. Følg produsentens anvisninger om sliping og vedlikehold av sagkjedet. For lav dybdebegrensning øker tendensen til tilbakeslag.

Tekniske data

Kjedesag		AKE 30-19 S	AKE 35-19 S	AKE 40-19 S
Bestillingsnummer		3 600 H36 D..	3 600 H36 E..	3 600 H36 F..
Stramming av kjeret uten verktøy (SDS)		●	●	●
Opptatt effekt	[W]	1900	1900	1900
Kjedehestighet (i friløp)	[m/s]	12	12	12
Sverdlengde	[cm]	30	35	40
Taggtrinse		-	●	●
Tilbakeslagsbremse		●	●	●
Startbremse		●	●	●
Sagkjedetype		3/8" - 90	3/8" - 90	3/8" - 90
Drivleddtykkelse	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Antall drivledd		45	52	57
Påfyllingsmengde oljebeholder	[ml]	200	200	200
Automatisk kjeresmöring		●	●	●
Barkstøtte		●	●	●
Vekt uten ledning, ca. **	[kg]	4,2	4,3	4,4
Beskyttelsesklasse		☐ / II	☐ / II	☐ / II

**målt med skinne og kjede. Merk: Legg merke til produktnummeret for maskinen din, handelsbetegnelsene til de enkelte maskinene kan variere. Innkoblinger fører til korte spenningsreduksjoner. Ved ugunstige nettforhold kan det oppstå forstyrrelser på andre apparater. Ved nettimpedanser på mindre enn 0,25 Ohm forventes det ingen forstyrrelser.

Formålsmessig bruk

Maskinen er beregnet til felling av trær og til saging av stammer, grener, trebjelker, bord osv. og kan brukes til skjæring på langs og tvers av treets fiberretning. Denne maskinen er ikke egnet til saging av mineralske materialer.

Innledning

Denne håndboken inneholder anvisninger om riktig montering og sikker bruk av kjedesagen. Det er viktig at du leser disse anvisningene nøye.

Dette inngår i leveransen

Ta alle maskindelene forsiktig ut av emballasjen og kontroller om de er komplette:

Kjedesag, deksel, sagkjede, sverd, kjedebeskytter, sagkjedolje (80 ml), bruksanvisning

**forskjellig fra land til land

Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen.

OBS! Kjedesagen skal slås av og støpselet trekkes ut før vedlikeholds- eller rengjøringsarbeider utføres, når ledningen er kappet, skadet eller har viklet seg opp.

Forsiktig! Ikke berør det roterende kjedet.

Kjedesagen må absolutt ikke brukes i nærheten av voksne personer, barn eller dyr, heller ikke etter bruk av alkohol, narkotika eller bedøvende medisiner.

Elektrisk sikkerhet

Maskinen er verneisolert for din egen sikkerhet og trenger ingen jording. Driftsspenningen er på 230 V AC, 50 Hz (for ikke-EU-land 220 V, 240 V avhengig av modellen). Bruk kun godkjente skjøteledninger. Det må kun brukes skjøteledninger av typen H07 RN-F eller IEC (60245 IEC 66).

Montering/stramming av sagkjedet

Forst etter at kjedesagen er fullstendig montert skal den kobles til stromnettet.

A Montering av sverd og sagkjede

1. Pakk alle deler forsiktig ut.
2. Sorg for at de to pilene på kjedestramming 13 og deksel 15 stemmer overens.

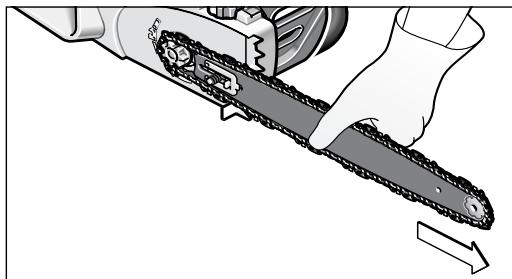

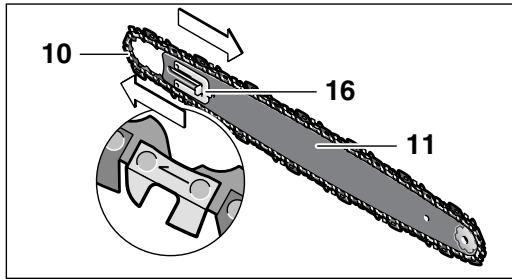

1. Legg sagkjede 10 inn i den omløpende noten til sverd 11. Gi akt på korrekt løperetning. Sammenlign kjedet med løperetningssymbol 20. Pass på at kjedestrammeknasten 16 peker utover.

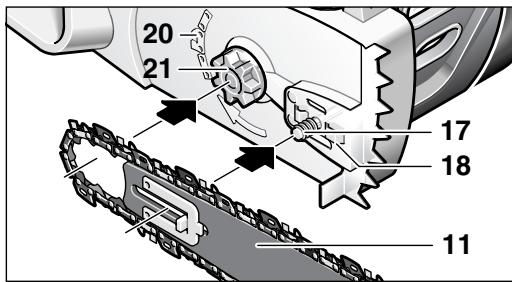

1. Legg kjedeleddene rundt kjedehjul 21 og sett sverd 11 slik at sverdforingsstegene 18 som ligger foran og bak festeboltene 17 griper inn i langhullet til sverd 11.

1. Kontroller om alle delene er bra plassert og sverdet med kjedet holdes i riktig posisjon.

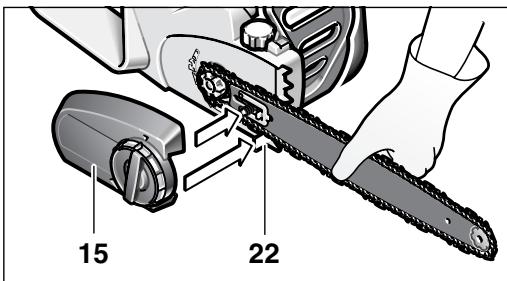

1. Sett dekselet nøyaktig på og pass på at kjede-fangbolt 22 blir liggende i den passende føringsslissen til deksel 15.

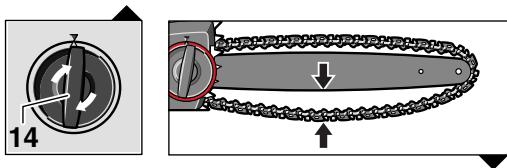

8. Trekk dekselet 15 litt fast med spennhåndtaket 14. Sagkjedet er fremdeles ikke strammet. Strammingen av sagkjedet utføres som beskrevet under «Stramming av sagkjedet», punkt 1-7.

A Stramming av sagkjedet

Kjedespenningen skal kontrolleres før arbeidet påbegynnes, etter de første snittene og regelmessig i 10-minutters avstand i løpet av sagingen. Spesielt på nye sagkjeder må man fra begynnelsen av regne med en viss slakking.

Sagkjedets levetid er helt avhengig av tilstrekkelig smøring og riktig spenning.

Ikke stram sagkjedet når det er for sterkt oppvarmet, fordi det trekker seg sammen etter avkjøling og da ligger for stramt på sverdet.

1. Legg kjedesagen på en rett flate.
2. Løs spennhåndtaket 14 ca. 1-3 omdreininger mot urviseren, for å løse sverdlåsen.
3. Kontroller om kjedeleddene ligger riktig i føringsslissen til sverdet 11 og på kjedehjulet 21.

1. Den røde kjedestrammeren 13 dreies hakkvis med urviseren til riktig kjedestramming er nådd. Hakk-mekanikken forhindrer at kjedestrammingen løses. Hvis kjedestrammeren 13 ikke kan dreies lett, må spennhåndtaket 14 løses videre mot urviseren. Spennhåndtaket 14 kan dreie seg med når kjedestrammeren 13 innstilles.
2. Sagkjedet 10 er riktig strammet når det kan løftes opp ca. 3–4 mm i midten. Dette skal gjøres med én hånd ved å trekke sagkjedet opp mot maskinens egen vekt.

6. Hvis sagkjedet 10 ble strammet for sterkt, må kjedestrammeren 13 dreies mot urviseren og løses.

7. Ved optimalt strammet sagkjede 10 klemmes sverdet 11 høyre-dreiende fast med spennhåndtaket 14. Ikke bruk verktøy.

A B Kjedesmøring

Viktig: Kjedesagen leveres ikke fylt med sagkjedeolje. Det er viktig at den fylles med olje før bruk. Bruk av kjedesagen uten sagkjedeolje eller med et oljenivå under minimumsmerket medfører skader på kjedesagen.

Levetiden og skjæreevnen til kjedet er avhengig av optimal smøring. Derfor smøres sagkjedet automatisk med sagkjedeolje under drift via oljedyse 19.

Påfylling av oljetanken:

• Sett kjedesagen med oljetankdekselet 4 oppover på et egnet underlag. Rengjør området rundt oljetankdekselet 4 med en klut og skru opp dekselet.
• Ikke fjern filterinnsatsen til påfyllingen.
• Fyll oljetanken med biologisk nedbrytbar Bosch-sagkjedeolje. Pass på at det ikke kommer smuss inn i oljetanken. Skru oljetankdekselet 4 på igjen og steng det.

Viktig: For å muliggjøre en luftsirkulasjon mellom oljetank og omgivelsene, finnes det fire små utlikningskanaler mellom sil og oljetanklås, der det av funksjonsgrunner kan lekke littegrann olje. Pass på at sagen alltid fraktes i vannrett posisjon (oljetanklås 4 peker oppover).

Bruk kun anbefalt, biologisk nedbrytbar olje for å unngå skader på kjedesagen. Bruk aldri resirkulert olje eller brukt olje. Ved bruk av ikke godkjent olje mister garantien sin gyldighet.

Igangsetting

Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med informasjonene på maskinens typeskilt. Maskiner som er merket med 230 V kan også brukes på 220 V.

Inn- og utkobling

Hold kjedesagen som beskrevet i «Arbeid med kjedesagen».

Til igangsetting av maskinen trykker du innkoblingssperren 3, deretter trykker du på-/av-bryteren 2 helt inn og holder den inne. Innkoblingssperren 3 kan nå slippes.

Til utkobling slippes på-/av-bryteren 2.

Etter sagingen må kjedesagen ikke stanses ved å bruke fremre håndbeskyttelse (aktivering av tilbakeslagsbremsen).

Tilbakeslagsbremse/startbremse

Kjedesagen er utstyrt med to beskyttelsesanordninger:

Ultrapsbremsen bremser ned kjedet etter at på-/av-bryter 2 slippes.

Kjedebremsen er en beskyttelsesmekanisme som utløses via den fremre håndbeskyttelsen 5 ved tilbakeslag av maskinen. Kjedet stanser i løpet av kort tid.

Utfør en funksjonstest med jevne mellomrom. Skyv den fremre håndbeskyttelsen 5 fremover (posisjon 2), slik at det røde punktet 28 blir synlig under markeringen 6 og slå kjedesagen på et øyeblikk. Kjedet må ikke starte. For å løse opp tilbakeslagsbremsen igjen trekker du den fremre håndbeskyttelsen 5 tilbake (posisjon 1), slik at det røde punktet 28 dekkes til av markeringen 6. (se bilde D)

Arbeid med kjedesagen

Før sagingen

Følgende kontroller må utføres før hver bruk og med jevne mellomrom i løpet av bruken:

• Er kjedesagen i en funksjonssikker tilstand?
• Er oljetanken fylt? Kontroller oljenivåindikatoren 26 før arbeidet påbegynnes og med jevne mellomrom i løpet av arbeidet. Fyll på olje når oljenivået har nådd underkanten av vinduet. Påfyllingsmengden er tilstrekkelig for ca. 15 minutters bruk, avhengig av pausene og arbeidets intensitet.
• Er kjedet riktig strammet og slipt? Kjedespenningen må kontrolleres med 10-minutters mellomrom under sagingen. Særlig på nye sagkjeder må

det regnes med slakking. Sagkjedets tilstand har stor innflytelse på sageytelsen. Kun skarpe kjeder beskytter mot overbelastning.

• Er kjedebremsen løst og funksjonen sikret? Bruker du tilstrekkelig beskyttelsesutstyr? Bruk vernebriller og hørselsvern. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Egnede beskyttelsesklær reduserer faren for skader fra skjærmateriale som flyr omkring, og hvis sagkjedet berøres ufrivillig.

D Sag-tilbakeslag

Sag-tilbakeslag betyr at den roterende kjedesagen plutselig slår oppover eller tilbake, noe som kan skje når sverdspissen berører sagematerialet eller når kjedet klemmer fast.

Hvis sagen slår ut, reagerer maskinen uberegnelig og kan forårsake alvorlige skader på brukeren eller personer som står i sagområdet.

Sidesnitt, skrå- og langssnitt må utføres med spesiell omhu, fordi barkstøtte 12.

For å unngå sag-tilbakeslag:

• Sett kjedesagen på så flatt som mulig.
• Arbeid aldri med løst, utvidet eller sterkt slitt sagkjede.
• Slip sagkjedet på foreskrevet måte. Sag aldri over skulderhøyde.
• Sag aldri med spissen på sverdet.
• Hold kjedesagen alltid fast med begge hender.
• Bruk alltid et tilbakeslagshemmende Bosch-sagkjede.
• Bruk barkstøtten 12 som spak.
• Vær oppmerksom på riktig kjedestramming.

Generelle regler

D Hold kjedesagen alltid fast med begge hender, venstre hånd på fremre håndtak og høyre hånd på bakre håndtak. Grip alltid med tommel og fingre godt rundt håndtaket. Sag aldri med én hånd. Før alltid strømledningen bakover og hold den unna området rundt sagkjedet og sagmaterialet; plasser den slik at den ikke kommer i kontakt med grener. E Bruk kjedesagen kun når du står støtt. Hold kjedesagen litt til høyre for din egen kropp. F Kjedet må være i full fart før det berører veden. Bruk da barkstøtten 12 til å laste kjedesagen på veden. Bruk barkstøtten som spak under sagingen.

Ved saging av tykkere grener eller stammer må barkstøtten settes på et dypere punkt. Trekk kjedesagen tilbake for å løsne barkstøtten og sett den igjen på et dypere punkt. Ikke fjern sagen fra snittet.

Ikke trykk med kraft på sagkjedet under sagingen, men la kjedet arbeide, idet du oppretter et svakt spaktrykk via barkstøtten 12.

Vær forsiktig på slutten av sagsnittet. Så snart sagen har skåret seg fri, endrer vektkraften seg helt uventet. Det er fare for skader på ben og føtter.

Fjern sagen fra snittet kun med roterende sagkjede.

Saging av stammer

Følg nedenstående sikkerhetsforskrifter:

Sag kun gjenstander av tre. Unngå å berøre steiner og spikre, for disse kan slynges opp, skade sagkjedet eller forårsake alvorlige skader på brukeren eller personer som står i nærheten.

Ikke berør trådgjerder eller bakken med sagen.

Sagen er ikke egnet til å skjære kvister.

Utfør langssnitt med spesiell omhu, fordi barkstøtten 12 kan brukes. Før sagen i en flat vinkel for å unngå at sagen slår tilbake.

Ved saging i skråninger må du alltid stå over eller ved siden av det som skjæres.

Vær forsiktig så du ikke snubler i trestubber, grener, røtter osv.

H: Saging av tre under spenning

Ved saging av ved, grener eller trær som står under spenning, er det stor fare for uhell. Her må man være svært forsiktig. Slike arbeider må kun utføres av utdannet fagpersonale.

Hvis trestammen ligger mot noe på begge sider, må du først skjære ovenfra (Y) gjennom en tredjedel av stammens diameter og deretter kappe stammen nedenfra (Z) på samme stedet, for å unngå splintring og fastklemming av sagen. Unngå da at sagkjedet har kontakt med bakken. Hvis trestammen kun ligger mot noe på en side, må du først skjære nedenfra (Y) og oppover gjennom en tredjedel av stammens diameter og deretter kappe stammen ovenfra (Z) på samme stedet, for å unngå splintring og fastklemming av sagen.

Felling av trær

Bruk alltid hjelm til beskyttelse mot grener som faller ned.

Med kjedesagen må det kun felles trær med en stammediameter som er mindre enn sverdets lengde.

Arbeidsområdet må sikres. Pass på at det ikke oppholder seg personer eller dyr i området der treet faller.

Forsøk aldri å få en fastklemt sag fri med løpende motor. Bruk trekiler for å frigjøre sagkjedet.

Hvis to eller flere personer kutter og feller på samme tid, bør avstanden mellom de fellende og kuttende personene være på minst dobbel høyde av treet som felles. Ved felling av trær må man passe på at ingen andre personer utsettes for fare, ingen ledninger treffes og ingen materielle skader oppstår. Hvis et tre berører en strømledning, må elektrisitetsverket straks informeres.

Ved saging i helninger bør brukeren av kjedesagen oppholde seg ovenfor treet som skal felles, fordi treet antagelig kommer til å rulle eller skli nedover etter fellingen.

Før fellingen må man planlegge og eventuelt frigjøre en rømningsvei. Rømningsveien skal føre skrått bakover bort fra forventet fallinje. Før du begynner med fellingen må du ta hensyn til treets naturlige helning, posisjonen til store grener og vindretningen, for å kunne vurdere treets fallretning. Smuss, steiner, løs bark, spikre, klemmer og tråd må fjernes fra treet.

Lage innsnitt: Sag først et kjerv (X-W) med en dybde på 1/3 av treets diameter i rett vinkel til fallretningen. Utfør først det nedre vannrette innsnittet. Slik unngås det at sagkjedet eller føringsskinnen klemmes fast når du lager det andre innsnittet.

Lage fellesnitt: Lag fellesnittet (Y) minst 50 mm over vannrett kjervesnitt. Utfør fellesnittet parallelt til vannrett innsnitt. Sag fellesnittet kun så langt inn at det blir stående en kant igjen (fellelist) som kan fungere som hengsel. Kanten forhindrer at treet dreier seg og faller i gal retning. Ikke sag gjennom kanten.

Når fellesnittet nærmer seg kanten skal treet begynne å falle. Hvis det viser seg at treet muligens ikke faller i ønsket retning eller heller bakover og sagkjedet klemmes fast, må fellesnittet avbrytes og du må bruke kiler av tre, kunststoff eller aluminium til å åpne snittet og legge treet i ønsket fallinje.

Når treet begynner å falle, må kjedesagen fjernes fra snittet, slås av, legges ned og du må forlate fareområdet via planlagt rømningsvei. Pass på grener som faller ned og at du ikke snubler.

Ved å sette en kil (Z) inn i det vannrette snittet får du treet til å falle.

Når treet begynner å falle, må du gi akt på grener eller kvister som faller ned.

Grenskjæring

Dette vil si fjerning av grener på et felt tre. Ved grenskjæring må du la grener som peker nedover og som støtter treet først bli stående. Mindre grener kappes med ett snitt som vist på bildet. Grener som står under spenning skal sages ovenfra, for å unngå at sagen klemmes fast.

Kapping av trestammen

Dette vil si oppdeling av det felte treet i avsnitt. Pass på å stå stødig og at kroppsvekten din er jevnt fordelt på begge føttene. Hvis det er mulig, skal stammen støttes av grener, bjelker eller kiler. Følg de enkle anvisningene for lett saging.

Hvis hele lengden til trestammen ligger jevnt - som vist på bildet - sages det ovenfra.

Hvis trestammen ligger på en ende som vist på bildet, sages først 1/3 av stammediameteren fra undersiden, og deretter resten ovenfra på samme høyde som undersnittet. Ved saging i en skråning må du alltid stå høyere enn trestammen. For å beholde full kontroll i det øyeblikket du "skjærer gjennom", må du redusere presset mot slutten uten å løsne det gode taket på håndtakene til kjedesagen. Pass på at sagkjedet ikke berører bakken. Etter skjæringen må du vente til sagkjedet står stille før man tar bort kjedesagen. Slå alltid av motoren på kjedesagen før du skifter fra tre til tre.

Vedlikehold og rengjøring

Før alle vedlikeholdsarbeider utføres må støpselet trekkes ut.

Merk: Utfør følgende servicearbeider med jevne mellomrom, for å sikre en lang og pålitelig bruk.

Kjedesagen må undersøkes med jevne mellomrom med hensyn til åpenbare feil, som et løst, uthengt eller skadet sagkjede, løst feste og slitte eller skadede komponenter.

Ved demontering av sagkjedet må det passes på at dette slakkes på forhånd med kjedestrammeringen 13. Hvis slakkingen glemmes, kan det medføre defekter i SDS-gruppen.

Kontroller om dekslene og beskyttelsesinnretningene er intakt og riktig montert. Nødvendige reparasjoner eller vedlikeholdsarbeider skal utføres før kjedesagen tas i bruk.

Hvis kjedesagen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Tøm absolutt oljetanken før kjedesagen sendes. Ta da silen ut av tanken og sett den deretter inn igjen.

Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer.

A Utskifting/snuing av sagkjedet og sverdet

Sagkjedet og sverdet kontrolleres som angitt i avsnitt «Stramming av sagkjedet».

Sverdets føringsnot slites med tiden. Når sagkjedet skiftes ut, skal sverdet dreies 180° for å utlikne slitasjen.

På SDS-modeller må kjedespennknasten 16 monteres om på sverdet.

Kontroller kjedehjulet 21. Hvis det er slitt eller skadet på grunn av den høye belastningen, må det skiftes ut av et serviceverksted.

Sliping av sagkjedet

Sagkjedet kan slipes profesjonelt hos ethvert autorisert serviceverksted for Bosch-elektroverktøy. Med Bosch kjedeslipeinnretningen eller Dremel-Multi med slipeinnsatsen 1453 kan kjedet også slipes på egen hånd. Se vedlagt slipeinstruks.

Kontroll av olje-automatikken

Funksjonen til den automatiske kjedesmøringen kan kontrolleres ved å slå på sagen og holde spissen i retning av en kartong eller et papir på bakken. OBS! Ikke berør bakken med kjedet, hold en sikkerhetsavstand på 20 cm. Hvis det da vises et stadig større oljespor, arbeider olje-automatikken feilfritt. Hvis det til tross for full oljetank ikke vises et oljespor, les «Feilsøking» eller gå til Bosch-kundeservice.

Tilbehør

Sagkjede og sverd

AKE 30-19 S .F 016 800 259

AKE 35-19 S .F016800260

AKE 40-19 S .F 016 800 261

Sagkjede

AKE 30-19 S .F 016 800 256

Kjedeslime-/rengjøringssett .F 016 800 262

Kjedeheftolje, 1 liter. 2607000181

Ytterligere tilbehør

Hansker. 2607000134

Beskyttelsesbriller F 016 800 178

B Rengjøring/Lagring

Det formede kunststoffhuset til kjedesagen må rengjøres grundig med en myk børste og en ren klut. Det må ikke brukes vann, løsemidler og polermidler. Fjern all smuss, rengjør spesielt ventilasjonssprekken 27 til motoren.

Etter en brukstid på 1 til 3 timer skal deksel 15, sverdet og kjedet demonteres og rengjøres med en børste.

Fjern alle rester fra området rundt dekselet 15, kje-dehjulet 21 og sverdfestet med en børste. Rengjør oljedysen 19 med en ren klut.

Ved tungtgående kjedestrammemekanisme må lokket 29 fjernes på dekselet 15, spennhåndtaket 14 og kjedestrammeringen 13 dreies mot hverandre, slik at avleiringer inne i mekanikken løses og kan falle ut nedover. Bank dekselet 15 svakt ut, hvis mekanikken har satt seg fast må den rengjøres med en myk børste eller trykkluft, bruk aldri noen som helst verktøy.

Hvis kjedesagen skal lagres i lengre tid må sagkjedet og sverdet rengjøres.

Kjedesagen skal lagres tørt på en sikker plass og utilgjengelig for barn.

For å unngå at oljen renner ut, må du passe på at maskinen legges ned i vannrett posisjon (oljepåfyllingsskruen 4 peker oppover).

Ved oppbevaring i salgsforpakningen må oljetanken tømmes helt.

Feilsøking

Nedenstående tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle svikte. Hvis du ikke kan lokalisere og utbedre problemet, må du henvende deg til service-verkstedet.

OBS! Før feilsøkingen utføres må maskinen slås av og støpselet trekkes ut.

Symptomer	Mulig ørsak	Utbedring
Kjedesagen fungerer ikke	Tilbakeslagsbremsen er utløst	Trekk handbeskyttelsen 5 tilbake til posisjon ➀, sik at det røde punktet til-dekkes
	Ingen strømtilførsel	Kontroller strømtilførselen
	Defekt stikkontakt	Forsök en annen strømkilde, skift eventuelt ut
	Skadet strømkabel	Kontroller kabelen, skift eventuelt ut
	Defekt sikring	Skift ut sikringen
Kjedesagen arbeider intermitterende	Skadet strømkabel	Kontroller kabelen, skift eventuelt ut
	Ekstern løskontakt	Gå til et Bosch-serviceverksted
	Intern løskontakt	Gå til et Bosch-serviceverksted
	På-/av-bryter defekt	Gå til et Bosch-serviceverksted
Tør sagkjede	Ingen olje i oljetanken	Fyll på olje
	Utluftingen i oljetankdekselet er tettet	Rengjør oljetankdekselet
	Tettet oljeutløpskanal	Gjør oljeutløpskanalen fri
Tilbakeslagsbremse/startbremse	Problem med koblingsmeikanisme i fremre händbeskyttelse	Gå til et Bosch-serviceverksted
Varmt kjede/førings-skinne	Ingen olje i oljetanken	Fyll på olje
	Utluftingen i oljetankdekselet er tettet	Rengjør oljetankdekselet
	Tettet oljeutløpskanal	Gjør oljeutløpskanalen fri
	For høy kjedespensing	Innstill kjedespensingen
	Butt kjede	Slip eller skift ut kjedet
Kjedesagen hugger, vibrerer eller sager ikke riktig	For løs kjedespensing	Innstill kjedespensingen
	Butt kjede	Slip eller skift ut kjedet
	Slitt kjede	Utskifting av kjedet
	Sagtennene peker i gal retning	Monter sagkjedet på nytt med Tennene i korrekt retning

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Elektroverktøy skal ikke kastes i vanlig søppel!

Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gamle elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

verktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedeler. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeadgivarteamet er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Tel. Kundekonsulent: [phone]

Fax: [phone]

Samsvarserklæring

Måleverdier funnet i samsvar med 2000/14/EF (1 m avstand) og DIN 50 144.

Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 92 dB (A). Lydstyrkenivå: 103 dB (A). Bruk hørselvern!

Den typiske bedømte akselerasjonen er 11 m/s².

Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 60 745, i samsvar med bestemmelsene i direktivene 98/37/EF, 2000/14/EF, 2004/108/EF.

EF-typedet nr. 210888100.01 CE av notifisert kontrollinstans nr. 0344.

2000/14/EF: Den garanterte lydstyrken LWA er lavere enn 104 dB (A). Bedømmelsesmetode for samsvar se vedlegg V.

Teknisk dokumentasjon utført av PT-LG/EAE i Stowmarket, England.

Leinfelden, 01.10.2007.

Dr. Egbert Schneider

Rett til endringer forbeholdt
