คู่มือผู้ใช้ GWX 9115 Professional BOSCH

คำเตือนเพื่อความปลอดภัย คำเตือนเพื่อความปลอดภัยทั่วไปในการใช้เครื่อง

อ่านคำเตือนเพื่อความปลอดภัยและ คำสั่งทั้งหมด การไม่ปฏิบัติตามคำ เตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภาย

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้า ของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มี สายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้า จากแบตเตอรี่ (ไร้สาย) ความปลอดภัยในสถานที่ทำงาน u รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ u อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุด ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไ

u ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องไ

ความปลอดภัยเกี่ยวกับไฟฟ้า u ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสี่ยงจากการถูกไฟฟ้าดูด 1 609 92A 6D1 | (19.07.2021) Bosch Power Toolsไทย | 47 u หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ ลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้ เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมาก ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน u อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ ถูกไฟฟ้าดูด u อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออก ห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่ เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการถูกไฟฟ้าดูด u เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ ต่อที่เหมาะสำหรับการใช้งานกลางแจ้ง การใช้สายไฟ ต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจาก การถูกไฟฟ้าดูด u หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน ในสถานที่เปียกชื้นได้ ให้ใช้สวิ ทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้

ความปลอดภัยของบุคคล u ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้า ทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาด เจ็บอย่างรุนแรงได้ u ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือประกบหูกันเสียงดัง ที่เลือกใช้ตามความเหมาะสมกับสภาพการทำงาน สามารถลดอันตรายต่อบุคคลได้ u ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือเสียบพลัง ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ u นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ

u อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนัก ให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า u แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม เครื่องประดับ เอาผม เสื้อผ้า และถุงมือ ออกห่างจาก ชิ้นส่วนที่กำลังหมุน เสื้อผ้าหลวม เครื่องประดับ และผม ยาวอาจเข้าไปติดในส่วนของเครื่องที่กำลังหมุนได้ u หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดฝุ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ ใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูด ฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ การใช้และการดูแลรักษาเครื่องมือไฟฟ้า u อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก ต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก ต้องจะทำงานได้ดี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ u อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม u ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องมือไฟฟ้าเข้าที่ ต้องถอดปลั๊กไฟออกจากแหล่ง จ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือ ไฟฟ้า มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ เสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ u เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน u บำรุงรักษาเครื่องมือไฟฟ้า ตรวจสอบชิ้นส่วนที่ เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหา การแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อ การทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่ง เครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลาย อย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ u รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า u ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปก รณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึง เงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)48 | ไทย

u ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย คำแนะนำเพื่อความปลอดภัยสำหรับเครื่องขัดมุม คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับการเจียระไน การ ขัดด้วยกระดาษทราย การแปรงด้วยลวด หรือการตัดแบบ

u เครื่องมือไฟฟ้านี้มีวัตถุประสงค์เพื่อการใช้งาน เป็นเครื่องเจียร หรือเครื่องตัดออก อ่านคำเตือนเพื่อ ความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคําแนะนําทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้ รับบาดเจ็บอย่างร้ายแรง u ไม่แนะนำให้ใช้เครื่องมือไฟฟ้านี้สำหรับงานขัดเงา เป็นต้น หากใช้เครื่องทำงานที่ไม่ ได้ถูกออกแบบมาสำหรับงานนั้นๆ อาจทำให้เกิดอันตรายและบาดเจ็บได้ u อย่าใช้อุปกรณ์ประกอบที่ผู้ผลิตไม่ได้แนะนำให้ใช้ และ ไม่ได้ออกแบบไว้ให้ใช้เฉพาะกับเครื่องมือไฟฟ้านี้ ด้วยเหตุเพียงเพราะท่านสามารถต่ออุปกรณ์ประกอบเข้า กับเครื่องมือไฟฟ้าของท่านได้ ก็มิได้เป็นการ รับรองว่าอุปกรณ์ประกอบจะทำงานได้อย่างปลอดภัย u ความเร็ว รอบกำหนดของอุปกรณ์ประกอบต้องเท่ากับความเร็วร อบสูงสุดที่ระบุไว้บนเครื่องมือไฟฟ้าเป็นอย่างน้อย อุปกรณ์ประกอบที่หมุนเร็วกว่าความเร็วรอบกำหนดของตัว เองอาจแตกและกระเด็นออกเป็นชิ้นๆ u เส้นผ่าศูนย์กลางรอบนอกและความหนาของอุปกรณ์ ประกอบของท่านต้องอยู่ในพิกัดความสามารถของ เครื่องมือไฟฟ้าของท่าน อุปกรณ์ประกอบที่ผิดขนาดจะไม่ได้รับการ ปกป้องและควบคุมอย่างเพียงพอ u อุปกรณ์ประกอบที่ติดตั้งโดยการหมุนเกลียวต้องมีขนาด เกลียวที่เข้ากันพอดีกับเกลียวของแกนเครื่องเจียร สำหรับอุปกรณ์ประกอบที่ติดตั้งโดยใช้หน้าแปลน รูยึด ของอุปกรณ์ประกอบต้องมีขนาดพอดีกับเส้นผ่า ศูนย์กลางของหน้าแปลน อุปกรณ์ประกอบที่ไม่เข้า คู่กับส่วนที่ใช้ยึดของเครื่องมือไฟฟ้า จะวิ่งไม่สมดุล สั่น ตัวมาก และอาจทำให้สูญเสียการควบคุม u อย่าใช้อุปกรณ์ประกอบที่ชำรุด ตรวจสอบอุปกรณ์ ประกอบก่อนใช้งานทุกครั้ง เช่น จานขัดให้ดูรอยบิ่น และรอยแตกร้าว แผ่นหนุนให้ดูรอยแตกร้าว รอยฉีก หรือรอยสึกหรอที่มากเกิน แปรงลวดให้ดูการโยกคลอน หรือการแตกหักของเส้นลวด หากเครื่องมือไฟฟ้าหรือ อุปกรณ์ประกอบตกหล่น ให้ตรวจสอบความเสียหายหรือ ติดตั้งอุปกรณ์ประกอบที่ไม่ชำรุด หลังจากตรวจสอบ และติดตั้งอุปกรณ์ประกอบแล้ว ตัวท่านเองและ บุคคลที่อยู่ใกล้เคียงต้องอยู่ห่างจากระนาบของอุปกรณ์ ประกอบที่หมุน และปล่อยเครื่องมือไฟฟ้าเดินตัวเปล่าที่ ความเร็วสูงสุดนานหนึ่งนาที ตามปกติอุปกรณ์ประกอบที่ชำรุดจะแตกออกเป็นชิ้นๆ ในช่วงเวลาทดสอบนี้ u สวมอุปกรณ์ป้องกันเฉพาะตัว ให้ใช้กระบังป้องกันหน้า แว่นตากันลมและฝุ่น หรือแว่นตาป้องกันอันตรายโดยขึ้นอยู่กับลักษณะการ ทำงาน สวมหน้ากากกันฝุ่น ประกบหูกันเสียงดัง ถุงมือ และผ้ากันเปื้อนสำหรับช่างที่สามารถกันผงขัดหรือเศษ ชิ้นงานขนาดเล็กตามความเหมาะสม แว่นป้องกันตาต้องสามารถหยุดเศษผงที่ปลิว ว่อนที่เกิดจากการทำงานแบบต่างๆ ได้ หน้ากากกันฝุ่นหรืออุปกรณ์ป้องกันระบบหายใจต้องสามาร ถกรองอนุภาคที่เกิดจากการทำงานของท่านได้ การได้ยินเสียงดังมากเป็นเวลานานอาจทำให้ท่านสูญ เสียการได้ยิน u กันบุคคลที่อยู่ใกล้เคียงให้อยู่ในระยะปลอดภัยห่างจาก บริเวณทำงาน บุคคลใดที่เข้ามายังบริเวณทำงานต้อง สวมอุปกรณ์ป้องกันเฉพาะตัว เศษวัสดุชิ้น งานหรืออุปกรณ์ประกอบที่แตกหักอาจปลิวออกมา และทำให้ได้รับบาดเจ็บนอกพื้นที่ปฏิบัติงานโดยตรง u เมื่อทำงานในบริเวณที่เครื่องมือตัดอาจสัมผัสสายไฟฟ้า ที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับ เครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวนเท่านั้น หาก เครื่องมือตัดสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะ ทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูก ไฟฟ้าดูดได้ u จับสายไฟฟ้าออกจากอุปกรณ์ประกอบที่กำลังหมุน หากท่านสูญเสียการควบคุม สายไฟฟ้าอาจถูกตัดหรือถูกดึงรั้งไว้ และมือหรือแขนของท่านอาจถูกกระชากเข้าหาอุปกรณ์ปร ะกอบที่กำลังหมุน u อย่าวางเครื่องมือไฟฟ้าลงบนพื้นจนกว่าอุปกรณ์ ประกอบจะหยุดหมุนและนิ่งอยู่กับที่แล้ว อุปกรณ์ประกอบที่หมุนอยู่อาจเฉี่ยวถูกพื้นและกระชากเครื่ องมือไฟฟ้าออกจากการควบคุมของท่าน 1 609 92A 6D1 | (19.07.2021) Bosch Power Toolsไทย | 49 u อย่าเปิดเครื่องมือไฟฟ้าทำงานขณะถือเครื่องไว้ข้างตัว เสื้อผ้าของท่านอาจเกี่ยว พันกับอุปกรณ์ประกอบที่กำลังหมุนโดยไม่ตั้งใจ และฉุดอุปกรณ์ประกอบเข้าหาร่างกายของท่านได้ u ทำความสะอาดช่องระบายอากาศของเครื่องมือไฟฟ้า อย่างสม่ำเสมอ พัดลมของมอเตอร์จะดูดผง ฝุ่นเข้าไปในตัวเรือน และผงโลหะที่พอกสะสมกันมากเกิน ไปอาจทำให้เกิดอันตรายทางไฟฟ้าได้ u อย่าใช้เครื่องมือไฟฟ้าทำงานใกล้วัตถุติดไฟได้ ประกายไฟสามารถจุดวัสดุเหล่านี้ให้ลุกเป็นไฟ u อย่าใช้อุปกรณ์ประกอบที่ต้องใช้สารหล่อเย็นที่เป็น ของเหลว การใช้น้ำหรือสารหล่อเย็นอื่นๆ ที่เป็นของเหลวอาจทำให้กระแสไฟฟ้าวิ่งผ่านเข้าตัวจนเสีย ชีวิตหรือถูกไฟฟ้าดูดได้ การตีกลับและคำเตือนเกี่ยวเนื่อง การตีกลับคือแรงสะท้อนกะทันหันที่เกิดจากจานขัด แผ่นหนุน แปรง และอุปกรณ์ประกอบอื่นใดเกิดบิดหรือถูกเหนี่ยว รั้งขณะกำลังหมุน การบิดหรือการเหนี่ยว รั้งทำให้อุปกรณ์ประกอบที่กำลังหมุนหยุดกะทันหัน ด้วยเหตุ นี้เครื่องมือไฟฟ้าที่ขาดการควบคุมจึงถูกผลักไปในทิศทางตรง กันข้ามกับการหมุนของอุปกรณ์ประกอบ ณ จุดที่เกิดการติดขัด ตัวอย่าง เช่น หากจานขัดถูกเหนี่ยวรั้งหรือบิดโดยชิ้นงาน ขอบของจานขัดที่ติดอยู่ในจุดบิดอาจขูดเข้าในพื้นผิวของชิ้น งาน ทำให้จานขัดปีนออกหรือผลักตัวออกมา จาน ขัดอาจกระโดดเข้าหาหรือกระโดดออกจากผู้ใช้เครื่อง ทั้งนี้ขึ้นอยู่กับทิศทางเคลื่อนที่ของจานขัด ณ จุดบิด ในสถานการณ์เช่นนี้จานขัดอาจแตกหักได้ด้วย การตีกลับเป็นผลจากการใช้เครื่องมือไฟฟ้าในทางที่ผิด และ/ หรือมีกระบวนการหรือเงื่อนไขการทำงานที่ไม่ถูกต้อง และสามารถหลีกเลี่ยงได้ด้วยการป้องกันไว้ก่อนอย่างถูก ต้องดังระบุไว้ด้านล่างนี้ u จับเครื่องมือไฟฟ้าให้แน่น และตั้งตัวและแขนของท่าน ให้สามารถต้านแรงตีกลับได้ หากมีด้ามจับเพิ่ม ต้อง ใช้ด้ามจับเพิ่มร่วมด้วยเสมอ ทั้งนี้เพื่อที่จะสามารถ ควบคุมการตีกลับหรือกำลังสะท้อนจากแรงบิดขณะ สตาร์ทเครื่องได้อย่างเต็มที่ ผู้ ใช้เครื่องสามารถควบคุมกำลังสะท้อนจากแรง บิดหรือการตีกลับ หากได้ระมัดระวังอย่างถูกต้องไว้ก่อน u อย่ายื่นมือของท่านเข้าใกล้อุปกรณ์ประกอบที่กำลังหมุน อย่างเด็ดขาด อุปกรณ์ประกอบอาจตี กลับมาที่มือของท่านได้ u อย่าให้ร่างกายของท่านอยู่ในบริเวณที่เครื่องมือไฟฟ้า จะเคลื่อนเข้าหาหากเกิดการตีกลับ การตี กลับจะผลักเครื่องมือไฟฟ้าไปยังทิศทางตรงกัน ข้ามกับการเคลื่อนที่ของจานขัด ณ จุดเหนี่ยวรั้ง u ใช้ความระมัดระวังเป็นพิเศษเมื่อทำงานบริเวณมุม ขอบ แหลมคม ฯลฯ ป้องกันไม่ให้อุปกรณ์ประกอบกระเด้ง กลับจากชิ้นงานและติดขัด มุม ขอบแหลมคม และการกระเด้งกลับมักจะเหนี่ยว รั้งอุปกรณ์ประกอบที่กำลังหมุน และทำให้สูญเสียการ ควบคุมหรือทำให้เกิดการตีกลับ u อย่าประกอบใบเลื่อยโซ่แกะสลักไม้หรือใบเลื่อยแบบมี ฟัน ใบเลื่อยเหล่านี้ทำให้เกิดการตีกลับและสูญเสียการ ควบคุมบ่อยครั้ง คำเตือนเพื่อความปลอดภัยเฉพาะสำหรับการเจียระไนและ การตัดแบบขัด u ใช้เฉพาะจานประเภทที่แนะนำให้ใช้กับเครื่องมือไฟฟ้า ของท่าน และกระบังป้องกันเฉพาะที่ออกแบบไว้สำหรับ จานที่เลือกใช้เท่านั้น จานที่ไม่ ได้ออกแบบไว้สำหรับใช้กับเครื่องมือไฟฟ้าจะไม่ ได้รับการปกป้องอย่างเพียงพอและไม่ปลอดภัย u จานขัดศูนย์จมควรติดตั้งในลักษณะที่พื้นผิวขัดจะต้อง ไม่ยื่นออกมานอกระนาบของขอบกระบังป้องกัน จานที่ติดตั้งไม่ถูกต้องที่ยื่นเลยระนาบของขอบกระ บังป้องกันจะไม่ได้รับการป้องกันอย่างเพียงพอ u ต้องประกอบกระบังป้องกันเข้ากับเครื่องมือไฟฟ้าอย่าง แน่นหนาและปรับตำแหน่งให้ได้ความปลอดภัยสูงสุด ทั้งนี้เพื่อให้จานโผล่เข้าหาตัวผู้ใช้เครื่องน้อยที่สุด กระ บังช่วยปกป้องผู้ใช้เครื่องจากชิ้นส่วนจานที่แตกหัก การสัมผัสกับจานโดยไม่ตั้งใจ และประกาย ไฟที่อาจจุดเสื้อผ้าให้ลุกไหม้ได้ u ต้องใช้จานสำหรับการใช้งานที่แนะนำเท่านั้น ตัวอย่าง เช่น: อย่าขัดวัสดุด้วยด้านข้างของจานตัดออก จาน ตัดออกผลิตไว้เพื่อให้ใช้ตรงขอบนอกของจานขัดวัสดุ แรงด้านข้างที่กดลงบนแผ่น จานอาจทำให้จานแตกละเอียดได้ u ใช้หน้าแปลนรองรับที่ไม่ชำรุดที่มีขนาดและรูปร่างที่ถูก ต้องสำหรับจานที่ท่านเลือกเสมอ หน้าแปลนรองรับที่ถูก ต้องจะหนุนจาน และด้วยเหตุนี้จึงลดการแตกหักของจาน หน้าแปลนรองรับสำหรับจานตัดอาจมีลักษณะต่างจากหน้า แปลนรองรับสำหรับจานขัด u อย่าใช้จานที่สึกกร่อนมาจากเครื่องมือไฟฟ้าขนาดใหญ่ กว่า จานที่ผลิตไว้สำหรับเครื่อง มือไฟฟ้าขนาดใหญ่กว่าไม่เหมาะจะนำมาใช้กับเครื่อง มือไฟฟ้าขนาดเล็กกว่าที่มีความเร็วสูงกว่า และอาจแตกระเบิดได้ Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)50 | ไทย คำเตือนเพิ่มเติมเพื่อความปลอดภัยเฉพาะสำหรับการตัด u อย่าทำให้จานตัด “ติดขัด” หรือใช้แรงกดมากเกินไป อย่าพยายามตัดลึกมากเกินไป การ ออกแรงกดจานลงมากเกินไป จะเพิ่มแรงกดที่จานและ อาจทำให้จานบิดหรือติดขัดในร่องตัดได้ง่ายขึ้น และ ยังเพิ่มความเสี่ยงในการตีกลับหรือทำให้จานแตกหักได้ u อย่าให้ร่างกายของท่านอยู่ด้านหลังหรืออยู่ในแนว เดียวกันกับจานตัดที่กำลังหมุน ขณะที่จานอยู่ในชิ้นงาน และมีการเคลื่อนที่ โอกาสที่เครื่องสะบัดอาจเกิดขึ้นได และจานที่กำลังหมุน รวมทั้งเครื่องมือไฟฟ้าอาจ ดีดกลับเข้าหาร่างกายของท่านได้โดยตรง u เมื่อจานติดขัดหรือเมื่อการตัดถูกขัดจังหวะด้วยเหตุผล ใดก็ตาม ให้ปิดสวิทช์เครื่องมือไฟฟ้าและจับเครื่องมือ ไฟฟ้าค้างไว้จนจานหยุดสนิท อย่าพยายามเอาจานตัด ออกจากร่องตัดในขณะที่จานกำลังเคลื่อนที่อย่างเด็ด ขาด มิฉะนั้นอาจทำให้เครื่องสะบัดได้ ตรวจ สอบและแก้ไขเพื่อขจัดสาเหตุที่ทำให้จานติดขัด u อย่าเริ่มตัดในชิ้นงานอีกครั้ง ปล่อยให้จานหมุนถึง ความเร็วเต็มที่ก่อน จากนั้นจึงเริ่มตัดอีกครั้งอย่าง ระมัดระวัง จานอาจติดขัด กระโดดขึ้น หรือตีกลับ หากเปิดเครื่องมือไฟฟ้าทำงานอีกครั้งในชิ้นงาน u หนุนแผ่นกระดานหรือชิ้นงานขนาดใหญ่เพื่อลดความ เสี่ยงที่จานจะถูกหนีบและตีกลับ ชิ้น งานขนาดใหญ่มักจะห้อยหย่อนตามความถ่วงน้ำ หนักของตัวชิ้นงานเอง ต้องสอดแผ่นหนุนใต้ชิ้นงานทั้ง สองด้าน ทั้งใกล้เส้นตัดและใกล้ขอบของชิ้นงาน u ใช้ความระมัดระวังเป็นพิเศษเมื่อทำการ “ตัดแบบเปิด ช่อง” เข้าไปในผนังที่มีอยู่หรือบริเวณจุดบอดอื่นๆ จานที่ยื่นออกมาอาจตัดเข้าในท่อแก๊ซหรือท่อน้ำ สายไฟฟ้า หรือวัตถุที่อาจทำให้เกิดการตีกลับได้ คำเตือนเพื่อความปลอดภัยเฉพาะสำหรับการ ขัดด้วยกระดาษทราย u อย่าใช้แผ่นกระดาษทรายที่มีขนาดใหญ่เกินไป ให้ ปฏิบัติตามคำแนะนำของบริษัทผู้ผลิตเมื่อเลือกกระดาษ ทราย กระดาษทรายที่มีขนาดใหญ่กว่าที่ยื่น ยาวออกนอกแผ่นรองขัดอาจทำให้เกิดการบาดเจ็บ และกระดาษทรายอาจถูกเหนี่ยวรั้ง ฉีกขาด หรือทำให้เกิดการตีกลับได้ คำเตือนเพื่อความปลอดภัยเฉพาะสำหรับการขัดด้วยแปรง

u พึงคำนึงไว้ว่าแม้ขณะใช้แปรงขัดตามปกติ ขนแปรง ลวดอาจจะหลุดออกจากแปรงไปเองได้ อย่ากดเส้นลวด ลงหนักเกินไปโดยใช้กำลังย้ำลงบนแปรง ขนแปรงลวด สามารถแทงทะลุผ้าบางๆ และ/หรือผิวหนังได้อย่าง

u เมื่อต้องการขัดด้วยแปรงลวด หากมีการแนะนำให้ใช้ เครื่องป้องกันร่วมด้วย ต้องตรวจสอบไม่ให้จานลวด หรือแปรงลวดแทรกเข้าไปในตัวกระบัง จาน ลวดหรือแปรงลวดอาจมีขนาดเส้นผ่าศูนย์กลางกว้างขึ้น เนื่องจากแรงกดและแรงเหวี่ยงจากจุดศูนย์กลาง คำแนะนำเพื่อความปลอดภัยเพิ่มเติม สวมแว่นตาป้องกันอันตราย u ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้า หรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความ ช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟ ไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊ซเสียหายอาจ ทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสีย หาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้ u อย่าสัมผัสจานตัดและขัดจนกว่าจะเย็นลง ขณะทำงาน จานจะร้อนมาก u เมื่อแหล่งจ่ายไฟฟ้าถูกขัดจังหวะ ต. ย. เช่น เนื่องจาก ไฟฟ้าขัดข้องหรือดึงปลั๊กไฟฟ้าออก ให้ปลดล็อคสวิทช์ เปิด-ปิด และสับสวิทช์ไปที่ตำแหน่งปิด ในลักษณะ นี้จะช่วยป้องกันไม่ให้เครื่องติดสวิทช์อีก ครั้งอย่างควบคุมไม่ได้ u ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่น จับจะมั่นคงกว่าการยึดด้วยมือ รายละเอียดผลิตภัณฑ์และข้อมูล

อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน ประโยชน์การใช้งานของเครื่อง เครื่องนี้ใช้สำหรับตัด กัดผิวหยาบ และแปรงวัสดุที่เป็นโลหะและหินโดยไม่ต้องหยดน้ำ สำหรับการตัดด้วยอุปกรณ์ทำจากวัสดุขัดถูชนิดที่ใช้ตัว ประสาน (bonded abrasives) ต้องใช้กระบังป้องกัน อันตรายสำหรับการตัด (อุปกรณ์ประกอบ) เมื่อตัดหิน ต้องจัดให้มีการดูดฝุ่นอย่างเพียงพอ 1 609 92A 6D1 | (19.07.2021) Bosch Power Toolsไทย | 51 เครื่องมือไฟฟ้านี้สามารถใช้สำหรับขัดด้วย กระดาษทรายเมื่อใช้เครื่องมือขัดที่ได้รับอนุญาต ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วน ประกอบของเครื่องที่แสดงในหน้าภาพประกอบ (1) คันปลดล็อคกระบังป้องกันอันตราย (2) ลูกศรบอกทิศทางหมุนบนครอบเครื่อง (3) คาน (4) สวิทช์เปิด-ปิด (5) ปุ่มตั้งความเร็วรอบล่วงหน้า (GWX ... S) (6) ด้ามจับเพิ่ม (พื้นผิวจับหุ้มฉนวน) (7) กระบังป้องกันอันตรายสำหรับการขัด (8) จานขัด/แผ่นขัดทรายซ้อน X-LOCK

(9) กระบังป้องกันอันตรายสำหรับการตัด

(11) จานรับแรง X-LOCK สำหรับจานไฟเบอร์

(12) จานไฟเบอร์ X-LOCK

(13) คลิป X-LOCK สำหรับจานไฟเบอร์

(14) การ์ดป้องกันมือ

(15) แปรงรูปถ้วย/แปรงแผ่น X-LOCK

(16) ฐานรอง X-LOCK (17) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (18) ฝาครอบดูดฝุ่นสำหรับการตัดด้วยแผ่นนำ

(20) บิตหลักเพชร X-LOCK

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ

ข้อมูลทางเทคนิค เครื่องเจียรคอมุม GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125 หมายเลขสินค้า 3601GB10.. 3601GB10.. 3601GB20.. 3601GB20.. กำลังไฟฟ้าพิกัดด้านเข้า วัตต์ 900 900 900 900 กำลังไฟฟ้าด้านออก วัตต์ 450 450 450 450 อัตราความเร็วพิกัด

ช่วงการปรับความเร็วรอบ

11000 2800–11000 2800–11000 11000 เส้นผ่าศูนย์กลางจานขัด สูงสุด มม. 115 115 125 125 การตั้งความเร็วรอบล่วงหน้า

การป้องกันการรีสตาร์ท

น้ำหนักตามระเบียบการ EPTA-Procedure 01:2014 – มีด้ามจับเพิ่มที่ลดการ สั่นสะเทือน กก. 2.1 2.1 2.1 2.1 – มีด้ามจับเพิ่มมาตรฐาน กก. 2.0 2.0 2.0 2.0 ระดับความปลอดภัย / II / II / II / II ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ค่าเหล่านี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

การติดตั้งอุปกรณ์ป้องกันอันตราย u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง หมายเหตุ: หากจานขัดแตกหักขณะปฏิบัติงาน หรืออุปกรณ์ จับยึดบนกระบังป้องกันอันตราย/เครื่องมือไฟฟ้าเกิดชำรุด ต้องส่งเครื่องไปซ่อมบำรุงที่ศูนย์บริการหลังการขายในทันที สำหรับที่อยู่ ดูบท"การบริการหลังการขายและคำแนะนำการ

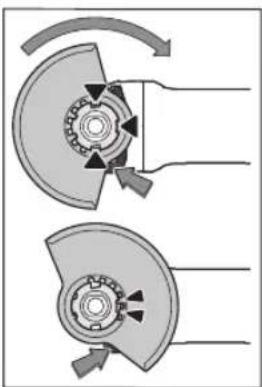

Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)52 | ไทย กระบังป้องกันอันตรายสำหรับการขัด วางกระบังป้องกัน อันตราย(7) บนที่จับบน เครื่องมือไฟฟ้าจนลิ่มล็อค ตำแหน่งของกระบังป้องกัน อันตรายตรงกับที่จับ สำหรับ การทำดังกล่าวให้กดคันปลด ล็อค(1) กดกระบังป้องกัน อันตราย(7) ลงบนปลอก แกนจนบ่าของกระบังป้องกัน อันตรายอยู่บนหน้าแปลนของ เครื่องมือไฟฟ้าและหมุนกระ บังป้องกันอันตรายไปจนได้ยินเสียงคลิกเข้าที่ ปรับตำแหน่งกระบังป้องกันอันตราย(7) ให้เข้ากับการ ทำงาน สำหรับการทำดังกล่าวให้ดันคันปลดล็อค(1) ขึ้นและ หมุนกระบังป้องกันอันตราย(7) ไปยังตำแหน่งที่ต้องการ u จัดวางตำแหน่งกระบังป้องกันอันตราย(7) ในลักษณะ ให้ลิ่มทั้งคู่ของคันปลดล็อค(1) เกี่ยวในช่องเปิดที่ สอดคล้องกันของกระบังป้องกันอันตราย(7) เสมอ u ปรับกระบังป้องกันอันตราย (7) ในลักษณะป้องกันไม่ ให้ประกายไฟแลบเข้าหาตัวผู้ใช้เครื่อง u กระบังป้องกันอันตราย (7) จะต้องหมุนปรับได้โดย การกดปุ่มปลดล็อค (1) เท่านั้น! มิฉะนั้นจะต้องไม่ใช้ เครื่องมือไฟฟ้าอีกต่อไปในทุกกรณีและต้องส่งเครื่องไป ยังศูนย์บริการหลังการขาย หมายเหตุ: ลิ่มล็อคตำแหน่งบนกระบังป้องกันอันตราย(7) ทำให้มั่นใจว่าเฉพาะกระบังป้องกันอันตรายที่เหมาะสมเท่านั้น จะสามารถติดตั้งเข้ากับเครื่องมือไฟฟ้าได้ กระบังป้องกันอันตรายสำหรับการตัด u สำหรับการตัดด้วยอุปกรณ์ทำจากวัสดุขัดถูชนิดที่ใช้ตัว ประสาน (bonded abrasives) ต้องใช้กระบัง ป้องกันอันตรายสำหรับการตัด (9) เสมอ u ต้องจัดเตรียมให้มีการดูดฝุ่นออกอย่างพอ เพียงเมื่อตัดหิน ติดตั้งกระบังป้องกันอันตรายสำหรับการตัด (9) เข้าใน ลักษณะเดียวกับกระบังป้องกันอันตรายสำหรับการขัด (7) ฝาครอบดูดฝุ่นสำหรับการตัดด้วยแผ่นนำ ติดตั้งฝาครอบดูดฝุ่นสำหรับการตัดด้วยแผ่นนำ (18) เข้าใน ลักษณะเดียวกับกระบังป้องกันอันตรายสำหรับการขัด (7) ด้ามจับเพิ่ม u ใช้เครื่องมือไฟฟ้าพร้อมกับด้ามจับเพิ่ม (6) เสมอ ขันด้ามจับเพิ่ม (6) เข้าบนด้านซ้ายหรือด้านขวาของหัวเครื่อง ตามลักษณะงาน ด้ามจับเพิ่มลดการสั่นสะเทือน

จับเพิ่มลดการสั่นสะเทือนช่ว ยลดแรงสั่นสะเทือนให้เบาบ างลงและทำให้ปฏิบัติงานได้สะดวกและปลอดภัยยิ่งขึ้น u อย่าทำการดัดแปลงใดๆ ที่ด้ามจับเพิ่ม อย่าใช้ด้ามจับเพิ่มที่ชำรุดทำงานต่อไป การ์ดป้องกันมือ u เมื่อทำงานกับแปรงรูปถ้วย/แปรงแผ่น (15)หรือบิต หลักเพชร (20) ให้ติดตั้งการ์ดป้องกันมือเสมอ (14) ยึดการ์ดป้องกันมือ (14) เข้ากับด้ามจับเพิ่ม (6) การติดตั้งและการถอดเครื่องมือขัด ปฏิบัติตามคำแนะนำการประกอบพิเศษ สำหรับเครื่องมือ X-LOCK u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u อย่าสัมผัสจานตัดและขัดจนกว่าจะเย็นลง ขณะทำงาน จานจะร้อนมาก u ใช้เฉพาะเครื่องมือ X-LOCK ของแท้ที่มีโลโก้ X-LOCK เท่านั้น เฉพาะเครื่องมือ X-LOCK ของแท้เท่านั้นที่รับ ประกันความหนาในการจับยึดสูงสุด 1.6 มม. ความหนา ของการจับที่เพิ่มขึ้นอาจส่งผลให้การจับยึดที่ไม่มั่นคง เนื่องจากเครื่องมือจับยึดอาจหลวมได้ u เครื่องมือ X-LOCK ไม่จำเป็นต้องใช้หน้าแปลนหนีบและ รองรับเพิ่มเติม u ตรวจสอบให้แน่ใจว่า เครื่องมือและส่วนรองรับไม่เปลี่ยน รูปและปราศจากสิ่งสกปรกและอนุภาคฝุ่น สังเกตขนาดของเครื่องมือขัด ตรวจสอบให้แน่ใจว่า สลักล็อก X-LOCK ทั้งสอง เปิดอยู่ (ดู รูปด้านล่าง) ก่อนที่คุณจะติดตั้งเครื่องมือ X-LOCK หากจำเป็น ให้ทำความสะอาดพื้นผิวระหว่างสลัก X-LOCK

การติดตั้งเครื่องมือขัด ➊ วางจานขัด/จานตัด/จานขัดรูปพัดตรงกลางและขนาน กับพื้นผิวสัมผัสและวางด้านที่ถูกต้องขึ้นบนแท่นยึด X- LOCK ➋ ดันแผ่นไปทางแท่นรองรับ ➌ แผ่นล็อกโดยได้ยินเสียงล็อกเข้า ไม่กดคาน (3) 1 609 92A 6D1 | (19.07.2021) Bosch Power Toolsไทย | 53 (3) u หลังการติดตั้งให้ตรวจสอบว่าขอบของเครื่องมือขัด

) ไม่สูงกว่าผิวอ้างอิง (

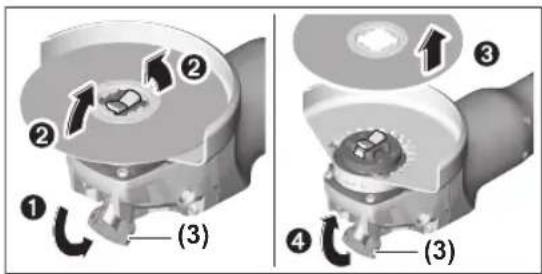

) และติดตั้งอย่างถูกต้อง หากขอบสูงกว่า ต้องทำความสะอาดแท่นยึดหรือไม่ใช้ เครื่องมือขัด ก่อนที่จะถอดประกอบวางจานขัด/จานตัด/จานขัดรูปพัด: ตรวจสอบให้แน่ใจว่าเครื่องมือไฟฟ้าหยุดนิ่งแล้ว การถอดเครื่องมือขัด ➊ เปิดคันด้าม (3). ➋ จานขัด/จานตัด/จานขัดรูปพัดคลายออก ➌ สามารถถอดจานขัด/จานตัด/จานขัดรูปพัดออกได้ (3) (3) แปรงรูปถ้วย/แปรงแผ่นและจานไฟเบอร์ u เมื่อทำงานกับแปรงรูปถ้วย/แปรงแผ่นและจานไฟเบอร์ แผ่น ให้ติดตั้งการ์ดป้องกันมือ เสมอ (14) สำหรับลำดับการติดตั้ง ดูหน้าภาพประกอบ ในการถอดประกอบ ให้เปิดคาน (3) และถอดเครื่องมือออก เครื่องมือขัดที่ได้รับอนุญาต ท่านสามารถใช้งานเครื่องมือขัดทั้งหมดที่ระบุในคู่มือการใช้

ความเร็วรอบหมุน [นาที

] หรือความเร็วตามเส้นรอบวง [เมตร/วินาที] ที่อนุญาตของเครื่องมือขัดที่ใช้อย่างน้อยจะ ต้องเท่ากับค่าที่กำหนดไว้ในตารางด้านล่างนี้ ดังนั้นให้สังเกตความเร็วรอบหมุนหรือความเร็วตามเส้น รอบวงที่อนุญาตบนฉลากของเครื่องมือขัด สูงสุด [มม.] [มม.] D b d [นาที

75 30 – 11000 45 82 – – 11000 80 การหมุนหัวเครื่อง u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ท่านสามารถหมุนหัวเครื่อง ได้เป็นขั้นทุกๆ 90° ใน ลักษณะนี้ท่านสามารถนำสวิ ทช์เปิด-ปิดไปยังตำแหน่งที่ สะดวกต่อการใช้งานยิ่งขึ้น สำหรับสภาพการทำงาน พิเศษ ต. ย. เช่น สำหรับผู้ ถนัดมือซ้าย ขันสกรู 4 ตัวออกจนสุด หมุนหัวเครื่องไปยังตำแหน่งใหม่ อย่างระมัดระวังโดยไม่ถอดออกจากตัวเรือน ขันสกรู 4 ตัว กลับเข้าให้แน่น การดูดฝุ่น/ขี้เลื่อย ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)54 | ไทย ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ก หรือไม้บีช นับ เป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสทอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่า

– จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี – ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับ-ไส้ กรอง P2 ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศของท่าน u ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย การปฏิบัติงาน การเริ่มต้นปฏิบัติงาน u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง เครื่องมือ ไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ ได้ด้วย หากใช้เครื่องทำงานด้วยพลังงานจากเครื่องกำเนิดไฟฟ้าเคลื่อ นที่ที่ไม่มีกำลังไฟฟ้าสำรองเพียงพอ หรือไม่มีระบบควบคุมแรงดันไฟฟ้าที่เหมาะ สมที่สามารถเพิ่มกำลังกระแสไฟฟ้าขณะสตาร์ท ดัง นั้นเมื่อเปิดเครื่องทำงาน เครื่องจะทำงานได้ไม่เต็มสมรรถภาพ หรือเกิดอาการผิดปกติ กรุณาสังเกตความเหมาะสมของเครื่องกำเนิดไฟฟ้าที่ใช้อยู่ โดยเฉพาะอย่างยิ่งในเรื่องแรงดันไฟฟ้าและความถี่ไฟฟ้าหลัก u ต้องจับเครื่องตรงพื้นผิวจับที่หุ้มฉนวนและด้ามจับเพิ่ม เท่านั้น เครื่องมืออาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสาย ไฟฟ้าของตัวเครื่องเอง การสัมผัสกับสายที่มีกระแส ไฟฟ้าไหลผ่านจะทำให้ส่วนที่เป็นโลหะของเครื่องเกิดมี กระแสไฟฟ้าด้วย และส่งผลให้ผู้ใช้เครื่องถูกไฟฟ้าดูดได้ การเปิด-ปิดเครื่อง เมื่อต้องการให้เครื่องมือไฟฟ้าเริ่มต้นทำงาน ให้ดันสวิทช์ เปิด-ปิด (4) ไปข้างหน้า เมื่อต้องการล็อคสวิทช์เปิด-ปิด (4) ให้กดสวิทช์เปิด-ปิด (4) ลงตรงส่วนหน้าจนเข้าล็อค เมื่อต้องการปิดสวิทช์เครื่องมือไฟฟ้า ให้ปล่อยนิ้วจากสวิทช์ เปิด-ปิด (4) หรือในกรณีที่สวิทช์ถูกล็อคอยู่ ให้กดตรงส่วน ท้ายของสวิทช์เปิด-ปิด (4) ลงสั้นๆ และปล่อยนิ้ว u ตรวจสอบเครื่องมือขัดก่อนใช้งาน เครื่องมือขัดต้อง ได้รับการติดตั้งอย่างถูกต้องและสามารถหมุนได้อย่าง อิสระ ทำการทดสอบวิ่งโดยเปิดเครื่องเดินตัวเปล่านาน อย่างน้อย 1 นาที อย่าใช้เครื่องมือขัดที่ชำรุด เสียศูนย์ หรือสั่นตัว เครื่องมือขัดที่ชำรุดอาจระเบิดและทำให้เกิด การบาดเจ็บได้ การป้องกันการรีสตาร์ท (GWX 9-115 S / GWX 9-125 S) ระบบป้องกันการรีสตาร์ทช่วยป้องกันไม่ให้เครื่องมือไฟฟ้าเริ่ม ต้นใหม่อย่างควบคุมไม่ได้หลังจากการจ่ายไฟฟ้าถูกขัดจังหวะ เมื่อต้องการเริ่มต้นทำงานอีกครั้ง ให้สับสวิตช์เปิด/ปิด (4) ไปยังตำแหน่งปิด และเปิดสวิตช์เครื่องมือไฟฟ้าอีกครั้ง การตั้งความเร็วรอบล่วงหน้า (GWX 9-115 S / GWX 9-125 S) ในระหว่างการทำงานท่านยังสามารถเลือกความเร็วรอบที่ ต้องการล่วงหน้าได้ด้วยล้อตั้งความเร็วรอบล่วงหน้า(5) ข้อมูลในตารางต่อไปนี้เป็นค่าแนะนำ วัสดุ การใช้งาน เครื่องมือ ตำแหน่งปุ่มหมุน โลหะ ขัดสีออก กระดาษทราย 2–3 โลหะ แปรง ขัดสนิมออก แปรงขัดรูปถ้วย จานขัดกระดาษ

โลหะ หิน การขัด จานขัด 4–6 โลหะ การขัดหยาบ จานขัด 6 โลหะ การตัด จานตัด 6 ค่าของขั้นความเร็วรอบที่ระบุเป็นค่าชี้แนะ 1 609 92A 6D1 | (19.07.2021) Bosch Power Toolsไทย | 55 u ความเร็ว รอบกำหนดของอุปกรณ์ประกอบต้องเท่ากับความเร็วร อบสูงสุดที่ระบุไว้บนเครื่องมือไฟฟ้าเป็นอย่างน้อย อุปกรณ์ประกอบที่หมุนเร็วกว่าความเร็วรอบกำหนดของตัว เองอาจแตกและกระเด็นออกเป็นชิ้นๆ ข้อแนะนำในการทำงาน u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u ใช้ความระมัดระวังเมื่อเจาะช่องในผนังที่รับน้ำหนัก ดู บท "ข้อมูลเกี่ยวกับโครงสร้าง" u ยึดชิ้นงานให้แน่น หากชิ้นงานไม่อยู่นิ่งได้ด้วยน้ำหนัก

u อย่าใช้งานเครื่องมือไฟฟ้าหนักเกิน ไปจนเครื่องหยุดชะงัก u หลังใช้งานเครื่องมือไฟฟ้าอย่างหนัก ต้องปล่อยเครื่อง ให้วิ่งตัวเปล่าต่อเป็นเวลาสองสามนาทีเพื่อให้เครื่อง

u อย่าใช้เครื่องมือไฟฟ้าร่วมกับแท่นตัดออก u อย่าสัมผัสจานตัดและขัดจนกว่าจะเย็นลง ขณะทำงาน จานจะร้อนมาก การกัดผิวหยาบ u อย่าใช้จานตัดสำหรับกัดผิวหยาบอย่างเด็ดขาด ท่านจะได้ผลลัพธ์การกัดผิวหยาบที่ดีที่สุดเมื่อตั้งเครื่องที่มุม 30° และ 40° เคลื่อนเครื่องมือไฟฟ้าไปมาด้วยแรงกดปาน กลาง ในลักษณะนี้ชิ้นงานจะไม่ร้อนเกินไป ไม่เปลี่ยนสี และไม่

จานขัดรูปพัด ท่านสามารถขัดผิวหน้าชิ้นงานที่มีรูปโค้งนูนและเส้นขอบรอบ นอกได้ด้วยจานขัดรูปพัด (อุปกรณ์ประกอบ) จานขัดรูปพัด มีอายุการใช้งานนานกว่า ให้เสียงรบกวนน้อยกว่า และมี อุณหภูมิที่เกิดจากการขัดต่ำกว่ากระดาษทรายแบบดั้งเดิม

u สำหรับการตัดด้วยอุปกรณ์ทำจากวัสดุขัดถูชนิดที่ใช้ตัว ประสาน (bonded abrasives) ต้องใช้กระบัง ป้องกันอันตรายสำหรับการตัด (9) เสมอ เมื่อทำงานตัด ให้เคลื่อนเครื่องไปข้างหน้าด้วยความเร็วพอ ประมาณที่เหมาะกับวัสดุชิ้นงานที่จะตัด อย่าออกแรงกดลงบน จานตัด อย่าตะแคง หรือแกว่งไปมา อย่าหยุดจานตัดที่วิ่งด้วยแรงเฉื่อยโดยกดลงด้านข้าง ต้องเคลื่อนเครื่องมือไฟฟ้า แบบงัดขึ้นเสมอ มิฉะนั้นจะ เกิดอันตรายจากการที่ เครื่องถูกผลักออกจากร่อง ตัดอย่างควบคุมไม่ได้ เมื่อ ต้องการตัดเส้นรอบนอกและ ท่อสี่เหลี่ยม ขอแนะนำให้ เริ่มตรงจุดที่มีหน้าตัดที่เล็ก

u ต้องจัดเตรียมให้มีการดูดฝุ่นออกอย่างพอ เพียงเมื่อตัดหิน u สวมหน้ากากป้องกันฝุ่น u ต้องใช้เครื่องมือไฟฟ้านี้สำหรับการขัดและตัด แห้งเท่านั้น สำหรับการตัดหิน ทางที่ดีควรใช้จานตัดเพชร เมื่อทำงานกับฝาครอบดูดฝุ่นสำหรับการตัดด้วยแผ่นนำ (18) ต้องใช้เครื่องดูดฝุ่นที่ผ่านการรับรองสำหรับดูดฝุ่นหิน เครื่อง ดูดฝุ่นที่เหมาะสมนี้หาซื้อได้จาก บ๊อช เปิดสวิทช์เครื่องมือไฟฟ้า และวางส่วนหน้าของแผ่น นำการตัดบนชิ้นงาน เคลื่อน เครื่องมือไฟฟ้าไปข้างหน้า ด้วยความเร็วพอประมาณที่ เหมาะกับวัสดุชิ้นงานที่กำลัง

เมื่อตัดวัสดุที่แข็งเป็นพิเศษ ต .ย. เช่น คอนกรีตที่มีกรวดผสมอยู่มาก จานตัดเพชรจะร้อน เกินไป และด้วยเหตุนี้จะชำรุดได้ ซึ่งจะสังเกตเห็นได้ชัดจาก วงประกายไฟที่หมุนไปพร้อมๆ กับจานตัดเพชร ในกรณีนี้ให้หยุดการตัด และทำให้จานตัดเพชรเย็นลงโดย ปล่อยให้เครื่องเดินตัวเปล่าที่ความเร็วรอบสูงสุดสักครู่หนึ่ง การทำงานได้น้อยลงอย่างเห็นได้ชัดและวงประกายไฟหมุน เป็นสัญญาณว่าจานตัดเพชรกำลังจะทื่อ ท่านสามารถทำให้ จานคมขึ้นอีกครั้งโดยการตัดวัสดุกัดกร่อนเพียงเล็กน้อย ต. ย. เช่น อิฐจากปูนขาวผสมกับทราย ข้อมูลเกี่ยวกับโครงสร้าง ช่องในผนังที่รับน้ำหนักอยู่ภายใต้มาตรฐาน DIN 1053 ตอน 1 หรือข้อบังคับเฉพาะประเทศ ต้องปฏิบัติตามกฎระเบียบนี้ใน ทุกกรณี ก่อนเริ่มงานให้ปรึกษาวิศวกรโครงสร้าง สถาปนิก หรือหัวหน้าก่อสร้างที่รับผิดชอบ Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)56 | Bahasa Indonesia การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่องu เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ u หากใช้เครื่องทำงานหนัก ให้ใช้อุปกรณ์ดูดฝุ่นออกเท่าที่ จะทำได้เสมอ เป่าช่องระบายอากาศเป็นประจำและติด ตั้งเครื่องตัดไฟรั่ว (RCD) เมื่อทำงานกับโลหะ ฝุ่นซึ่งมีคุณสมบัตินำความ ร้อนและกระแสไฟฟ้าอาจสะสมอยู่ข้างในเครื่องมือไฟฟ้า ฉนวนป้องกันทั้งหมดของเครื่องมือไฟฟ้าอาจได้รับผลเสีย กรุณาเก็บรักษาและจับถืออุปกรณ์ประกอบอย่างระมัดระวัง หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540
