| 产品类型 | 角磨机 |
| 品牌 | 博世 |
| 型号 | GWX 9115 Professional |
| 最大砂轮片直径 | 115 mm |
| 额定输入功率 | 900 W |
| 输出功率 | 450 W |
| 额定转速 | 11 000 转/分钟 |
| 速度调节范围（S型） | 2 800 – 11 000 转/分钟 |
| 重量（含减振辅助手柄） | 2.1 kg |
| 重量（含标准辅助手柄） | 2.0 kg |
| 电源 | 交流电, 230 V |
| 防护等级 | 双重绝缘（□/II） |
| 防重启保护 | 是（S型） |
| 速度预选 | 是（S型） |
| 附件更换系统 | X-LOCK 免工具 |
| 主要功能 | 磨削、切割、刷磨、打磨 |
| 保养 | 定期清洁通风槽；在极端条件下使用吸尘器 |
| 安全 | 可调节保护罩、绝缘辅助手柄、护手板、紧急停止 |
| 备件和可维修性 | 可通过博世售后服务获取；仅使用原装零件 |
| 保修 | 请参阅说明书或经销商 |
常见问题 - GWX 9115 Professional BOSCH
用户关于以下问题的提问 GWX 9115 Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 咖啡研磨机 免费PDF格式！查找您的手册 GWX 9115 Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GWX 9115 Professional 品牌 BOSCH.
用户手册 GWX 9115 Professional BOSCH
-这条法律条文的第12项规定，如果在任何情况下，必须遵守以下条款：
- -
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- (1) 该条条文的第13项规定，如果在任何情况下，必须遵守以下条款：
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
针对角磨机的安全规章
砂磨、砂光、钢丝砂光或砂磨切割操作的通用安全警告
该电动工具是用于实现砂轮机、砂光机、钢丝刷或切断工具功能的。阅读随该电动工具提供的所有安全警告、说明、图解和规定。不了解以下所列所有说明将导致电击、着火和/或严重伤害。
不推荐用该电动工具进行抛光操作。电动工具不按指定的功能去操作，可能发生危险和引起人身伤害。
不使用非工具制造商推荐和专门设计的附件。否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
附件的额定速度必须至少等于电动工具上标出的最大速度。附件以比其额定速度大的速度运转会发生爆裂和飞溅。
附件的外径和厚度必须在电动工具额定能力范围之内。不正确的附件尺寸不能得到充分防护或控制。
砂轮、法兰盘、靠背垫或任何其他附近的轴孔尺寸必须适合于安装到电工工具的主轴上。带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。
不要使用损坏的附件。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有裂缝，撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行1分钟。损坏的附件通常在该试验时会碎裂
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失脱
让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁
观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。切割附件碰到一根带电导线可能会使电动工具外露的金属零件带电并使操作者发生电击危险。
使软线远离旋转的附件。如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。
直到附件完全停止运动才放下电动工具。并且不得使用任何外力迫使金刚石切割片停转。旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
当携带电动工具时不要开动它。意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
经常清理电动工具的通风口。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。
不要在易燃材料附近操作电动工具。火星可能会点燃这些材料。
不要使用需用冷却液的附件。用水或其他冷却液可能导致电腐蚀或电击。
反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮，靠背垫，钢丝刷或其他附件而产生的突然反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在卡住点产生与附件旋转方向相反的运动。例如，如果砂轮被工件缠绕或卡住了，伸入卡住点的砂轮边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下砂轮也可能碎裂。
反弹是电动工具误用和/或不正确操作工序或条件的结果。可以通过采取以下给出的适当预防措施得以避免。
保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。采取合适的预防措施，操作者就可以控制反力矩或反弹力。
- 绝不能将手靠近旋转附件。附件可能会反弹碰到手。
不要站在发生反弹时电动工具可能移动到的地方。反弹将在缠绕点驱使工具逆砂轮运动方向运动。
当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。尖角，锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控
不要附装上锯链、木雕刀片或带齿锯片。这些锯片会产生频繁的反弹和失控。
对磨削和砂磨切割操作的专用安全警告
只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
34|中文
安装弯曲的砂轮时，砂轮的研磨面不可以突出于防护罩缘之外。防护罩无法遮蔽因为安装不当而突出于防护罩缘之外的砂轮。
防护必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部分暴露在操作人面前。护罩帮助操作者免于受到爆裂砂轮片和偶然触及砂轮的危险。
砂轮只用作推荐的用途。例如：不要用切割砂轮的侧面进行磨削。施加到砂轮侧面的力可能会使其碎裂。
始终为所选砂轮选用未损坏的，有恰当规格和形状的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘可以不同于砂轮法兰盘。
不要使用从大规格电动工具上用剩的磨损砂轮。用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆裂。
对砂轮切割操作的附加专用安全警告
不要"夹"住切割砂轮或施加过大的压力。不要试图做过深的切割。给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反弹或砂轮爆裂的可能性。
身体不要对着旋转砂轮，也不要站在其后。当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工具朝你推来
当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，否则会发生反弹。调查并采取校正措施以消除砂轮卡住的原因。
不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。如果电动工具在工件上重新起动，砂轮可能会卡住、爬出或反弹。
支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处放置支承。
当进行“盲切割”进入墙体或其他盲区时要格外小心。伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。
砂光操作的专用安全警告
当砂光时，不要使用超大砂盘纸。选用砂盘纸时应按照制造商的推荐。超出砂光垫盘的大砂盘纸有撕裂的危险并且会引起缠绕、砂盘的撕裂或反弹。
钢丝刷操作的专用安全警告
要意识到即使正常操作时钢丝线也会从刷子甩出。不要对钢丝刷施加过大的负荷而使得钢丝线承受过应力。钢丝线可能会轻易刺入薄的衣服和/或皮肤内。
如果建议钢丝刷使用护罩，则不允许该护罩对钢丝轮或钢丝刷有任何干扰。钢丝轮或钢丝刷在工作负荷和离心力作用下直径会变大。
其他安全规章
请佩戴护目镜。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。
在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。
如果电源突然中断，例如停电或不小心拔出插头，马上解除起停开关的锁定并把它设定在关闭的位置。这样可以避免机器突然起动
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具适合在金属和石材上进行切割、粗磨和刷磨，而无需使用水。
使用合成磨料进行切割时，必须使用切割专用防护罩。
切割石材时必须进行足够的集尘。安装允许的磨具后，也可以使用本电动工具进行砂纸研磨。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1)防护罩解锁杆
(2) 机壳上的转向箭头
(3) 锁紧杆
(4) 起停开关
(5) 转速预选调节轮 (GWX ... S)
(6) 辅助手柄（绝缘握柄）
(7)研磨防护罩
(8)X-LOCK砂轮/千叶砂磨轮 a)
(9) 切割防护罩 a)
(10) X-LOCK切割片a)
(11) X-LOCK纤维磨片支撑板
(12) X-LOCK纤维磨片
(13) X-LOCK纤维磨片夹
(14) 护手a)
(15) X-LOCK杯形钢丝刷/轮刷a)
(16) X-LOCK固定座
(17) 手柄（绝缘握柄）
(18) 带引导滑座的切割排尘罩
(19) 金刚石切割片
(20)X-LOCK金刚石钻夹
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 角磨机 | GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125 | ||
| 物品代码 | 3601 GB1 0.. 3601 GB1 0.. 3601 GB2 0.. 3601 GB2 0.. | ||
| 额定输入功率 | 瓦 900 900 900 | ||
| 输出功率 | 瓦 450 450 450 | ||
| 额定转速 | 转/分 钟 11000 11000 11000 11000 | ||
| 转速设定范围 | 转/分 钟 11000 2800-11000 2800-11000 11000 | ||
| 最大砂轮直径 | 毫米 115 115 125 125 | ||
| 转速预选 | -●●- | ||
| 重启保护 | -●●- | ||
| 重量符合EPTA-Procedure 01:2014 | |||
| -带减震辅助手柄 | 公斤 2.1 2.1 2.1 2.1 | ||
| -带标准辅助手柄 | 公斤 2.0 2.0 2.0 2.0 | ||
| 保护等级 | 回/II/II/II/II/II | 回 回 | |
所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
安装
安装保护装置
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
提示：使用过程中砂轮片断裂或防护罩/电动工具上的固定装置损坏后，必须立即将电动工具寄给客户服务部门，地址参见章节“客户服务和应用咨询”。

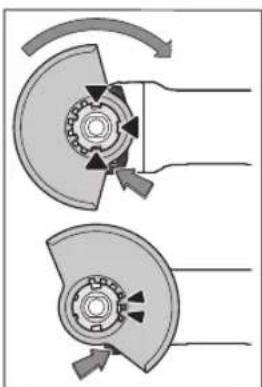

研磨防护罩
将防护罩(7)放到电动工具的支座上，直至防护罩的编码凸轮与支座重合。按压并按住解锁杆(1)。将防护罩(7)压到主轴颈上，直至防护罩的凸肩套在电动工具的法兰上，然后转动防护罩，直至能够清楚地听见卡止声。根据工作需要调整好防护罩(7)的位置。为此朝上推动解锁杆(1)，然后将防护罩(7)转到所需位置。
不断调整防护罩(7)，使解锁杆(1)的两个凸轮卡入防护罩(7)相应的开□中。
调整防护罩(7)，以防有火花朝操作人员方向飞溅。
唯有通过操纵解锁开关(1)才能使防护罩(7)转动！否则，在任何条件下都不得继续使用电动工具，必须将其交给客户服务部门。
提示：防护罩(7)上的编码凸轮确保只能安装一个与电动工具匹配的防护罩。
切割防护罩
使用合成磨料切割时，必须使用切割专用防护罩(9)。
切割石材时必须进行足够的集尘
切割防护罩(9)与研磨防护罩(7)的安装方法一样。
带引导滑座的切割排尘罩
带引导滑座的切割排尘罩(18)与研磨防护罩(7)的安装方法一样。
辅助手柄
操作电动工具时务必使用辅助手柄(6)。
视操作方法而定，在机头左侧或右侧旋入辅助手柄(6)。
具备减震功能的辅助手柄
具备减震功能的辅助手柄不仅能够降低工作时的震动，更可以提高操作机器的舒适性和确保
工作安全。
切勿在辅助手柄上做任何修改。
请勿继续使用已经损坏的辅助手柄。
护手
使用杯形钢丝刷/轮刷(15)或金刚石钻头(20)操作时，请务必安装护手(14)。
36|中文
固定护手(14)与辅助手柄(6)。
安装和拆卸磨具
注意X-LOCK磨具特别安装说明。
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。
请仅使用带有X-LOCK徽标的原厂X-LOCK附件。只有使用原厂X-LOCK附件才能确保遵守最大1.6毫米的夹紧厚度。更大的夹紧厚度可能会导致夹紧不牢固，夹具可能会因此松动。
X-LOCK附件无需额外的夹紧和支承法兰。
请确保磨具以及固定座没有变形且没有污物和颗粒物。
注意磨具的尺寸。

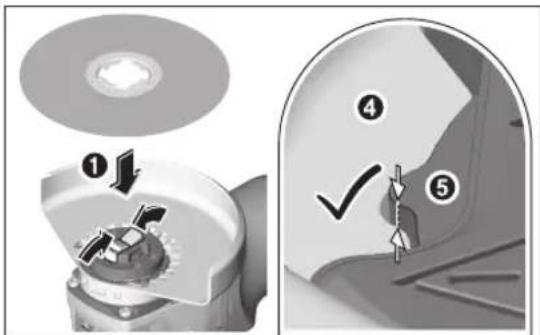

安装X-LOCK附件前，请确保两个X-LOCK锁止凸耳已打开（见下图）。
必要时清洁两个X-LOCK锁止凸耳之间的区域。

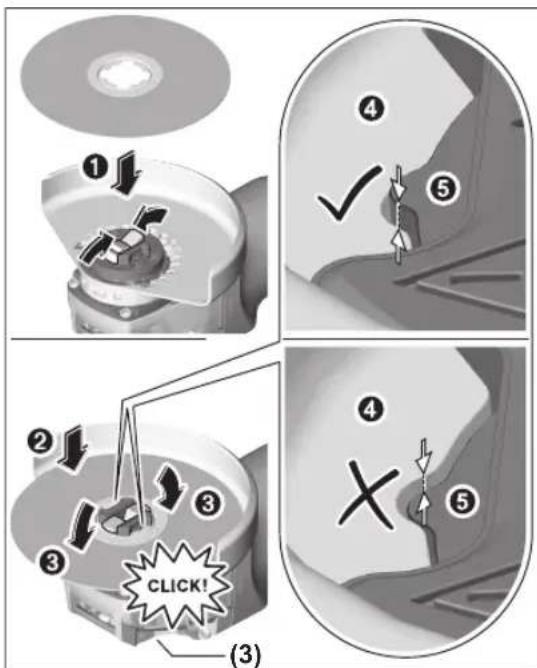

安装磨具
请将砂轮/切割片/千叶砂磨轮的对中并平行于支撑面，正确的一面朝上放置在X-LOCK固定座上。
朝固定座的方向按压盘片。
③ 可以听到盘片卡止的声音。此时请勿操作锁紧杆(3)。
安装后检查磨具 ）的边缘是否高出基准面（5），未高出则说明安装正确。如果边缘高出基准面，则必须清洁固定座，或不允许使用该磨具。
拆卸砂轮/切割片/千叶砂磨轮前：请确保电动工具已完全停止。
拆卸磨具
打开锁紧杆(3)。
砂轮/切割片/千叶砂磨轮自动松脱
可以取下砂轮/切割片/千叶砂磨轮。
杯形钢丝刷/轮刷和纤维磨片
使用杯形钢丝刷/轮刷或纤维磨片操作时，请务必安装护手(14)。
安装过程请参考插图页。
拆卸时打开锁紧杆(3)，然后取下附件。
允许使用的磨具
您可以使用本说明书中提到的所有磨具。
所用磨具的许可转速[转/分钟]或圆周转速[米/秒]必须和以下表格中的数据一致。
因此，请遵守磨具标签上所允许的转速或圆周速度。
| 最大[毫米] [毫米] | ||||
| D b d [转/分 钟] | [米/秒] | |||
| 115 | 7 | 22.2 | 11000 | 80 |
| 125 | 7 | 22.2 | 11000 | 80 |
| 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 |
旋转机头
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
可将机头旋转90度。这样就能在特殊工作状况下将电源开关置于比较容易操作的位置，例如针对左撇子。
将4个螺丝完全拧出。
将机头小心地转入新位置，而无需从壳体上取下。重新拧紧4个螺丝。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
-
尽可能使用适合物料的吸尘装置。
-
工作场所要保持空气流通。
-
最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
运行
投入使用
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动
转速预选
利用转速预选调节轮(5)也可以在运行过程中预选所需的转速。以下表格中的数据只供参考。
工件材料用途切削附件调节轮的位置
附件的额定速度必须至少等于电动工具上标出的最大速度。附件以比其额定速度大的速度运转会发生爆裂和飞溅。
工作提示
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
如果把电动工具连接在行动的发电装置上（例如发电机），由於上述装置的备用功率不足，而且也没有合适的电压调节器（例如未配备起动电流加强装置），可能在开动机器时发生功率不足或其他不寻常的反应。
操作机器时必须把机器连接在合适的电源上，并且要使用正确的电压和电频率。
只能通过绝缘握持面和辅助手柄来握持工具。切削附件可能触及暗线或自身的电源线。安装在电动工具上的工具如果接触了带电的线路，电动工具上的金属部件会导电，可能造成操作者触电。
接通/关闭
如要运行电动工具，请将电源开关(4)向前推。
如要锁定电源开关(4)，请向前按下电源开关(4)直至卡止。
如要关闭电动工具，请松开电源开关(4)，或当电源开关卡止时短促向后按下电源开关(4)，然后松开。
使用前，请先检查磨具。必须正确安装磨具，使其可以自由转动。进行至少1分钟的无负载试机切勿使用损坏、变形或转动时会振动的磨具。损坏的磨具可能断裂并造成伤害
重启保护
重启保护功能可以避免电动工具在供电中断之后突然失控地重新启动。
如需再次使用，请将电源开关(4)置于已关闭的位置，然后重新接通电动工具。
在支撑墙上开缝时必须特别小心，参考段落“有关静力学的注意事项”。
固定好站立不稳的工件。
勿让电动工具因为过载而停止转动。
强烈过载之后必须让电动工具在无载的状况下运转数分钟，这样能够帮助电动工具冷却。
不要将电动工具安装在切割研磨架上使用。
38|中文
在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。
粗磨
不要使用切割片进行粗磨。
粗磨时如果砂轮和研磨表面成30至40度角，能实现最好的工作效果。操作时只需轻压并来回移动电动工具，这样工件不会变热、变色，也不会出现凹陷的痕迹。
千叶砂磨轮
使用千叶砂磨轮（附件）可以在隆起的表面和型材上研磨。千叶砂磨轮的使用寿命比一般砂轮的使用寿命长，而且工作噪音和研磨温度也比较低。
切割金属
使用合成磨料切割时，必须使用切割专用防护罩(9)。
切割时必须施力均匀，根据要加工的材料决定推动的力道。不要再切割片施加压力，不要倾斜和摇晃。
不要通过侧压的方式来制动仍然继续转动的切割片。
必须逆着机器的转向推动电动工具，否则容易失控，导致电动工具从切线中滑出。切割型材和方管时最好使用最小的截面。
切割石材
切割石材时必须进行足够的集尘。
请佩戴防尘面具。
本电动工具只能够进行干式切割/干式磨削。
切割石材时最好使用金刚石切割片。
使用带引导滑座的切割排尘罩(18)时，必须允许吸尘器抽吸碎石粉尘。博世提供了合适的吸尘器。
接通电动工具，并把引导滑座的前部放在工件上。参考工件的物料，适当地施力推进机器切割高硬度的工件时，例如碎石含量很高的水泥，可能因为金刚石切割片过热而导致切割片损坏。金刚石切割片的周围会出现明显的火
花。
在这种情况下应暂停切割过程，让金刚石切割片在空载的状况下以最高转速旋转片刻，以便冷却。
如果工作进度明显降低而且出现火花环，则表示金刚石切割片已经变钝。此时可以将切割片在研磨材料（例如石灰砂石）上来回刷磨数次，重新磨利切割片。
有关静力学的提示
关于在支撑墙上开缝时应该注意的事项，请参考DIN1053第一部的规定或各国有关的法规。务必遵守相关的法律规定。开始工作之前，先向负责的静力学专家、工程师或工程负责人请教有关细节。
维修和服务
保养和清洁
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
在某些极端使用环境下，如果可能的话一定要使用吸尘器。经常吹除通气孔中的污垢，并且要使用故障电流保护开关（PRCD）。加工金属时可能在电动工具的内部堆积会导电的粉尘。这样可能会影响电动工具的安全绝缘性能
小心地保存和使用附件。
如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特/德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。
不可以把电动工具丢入家庭垃圾中！
产品中有害物质的名称及含量
| 部件名称 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬\( (Cr^{2+}) \) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 | ○○○○○○ | |||||
| 外壳的非金属部分 | ○○○○○○○ | |||||
| 机械传动机构×○○○○○ | ||||||
| 电机组件×○○○○○ | ||||||
| 控制组件×○○○○○ | ||||||
| 附件○○○○○○ | ||||||
| 配件○○○○○○ | ||||||
| 连接件×○○○○○ | ||||||
| 电源线*①○○○○○○ | ||||||
| 电池系统*②×○○○○○ | ||||||
本表格依据SJ/T11364的规定编制。
O：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
② 适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事項
電動工具通用安全警告
警告
閱讀所有警告和所有說明。不遵照以下警告和說明會導致電
擊、著火和/或嚴重傷害
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
保持工作場地清潔和明亮。雜亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。將電線還離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
40|繁體中文
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。務必佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池組、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿著寬鬆衣服或佩戴飾品。衣服、手套和頭髮請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件中。
如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
電動工具使用和注意事項
請勿濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或將電池組拆下。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，不得讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。由未經訓練的人員使用電動工具相當危險。
保養電動工具。檢查移動零件是否調整到位或卡住，檢查零件破損情況和影響電動工具運轉的其他狀況。如有損壞，電動工具應在使用前修理完成。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的尖端等。將電動工具用於那些與其用途不符的操作可能會導致危險。
检修
將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
針對角磨機的安全規章
研磨、砂磨、鋼絲刷或砂輪切割作業的一般安全警告
本電動工具可作為砂輪機、砂磨機、鋼絲刷或切割工具。請詳讀電動工具隨附的所有安全警告、指示、插圖以及規格等資料。若不遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。
不建議以此電動工具進行諸如打蠟等項作業。使用本電動工具進行非設計用途的作業將產生危險並導致人員受傷。
請勿使用非針對本工具設計的配件或非工具製造商建議使用的配件。即使該配件可安裝至電動工具上，並不代表可以安全地操作電動工具。
配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。
配件的外徑及厚度必須在電動工具的額定功率範圍內。規格不正確的配件無法讓防護機制發揮應有功能，或者可能失控。
配件的螺紋部位必須符合砂輪機的主軸螺紋。如果是利用凸緣安裝的配件，則配件的軸孔必須符合凸緣位置的直徑。配件若無法完全符合電動工具的安裝硬體，那麼運轉時將造成失衡、震動幅度過大，甚至造成失控。
不可使用已受損的配件。每次使用前請檢查配件，確認研磨砂輪片是否有缺口和裂縫、托盤是否有裂縫、撕裂或過度磨損的現象、鋼絲刷是否發生鬆脫或鋼絲缺損的狀況。電動工具或配件萬一掉落，請檢查是否受損或直接換裝完好的配件。檢查並安裝好配件之後，請您與旁觀者遠離配件的旋轉平面，接著讓電動工具以最高空載速度，持續運轉一分鐘。配件若有受損，通常會在此測試期間分解。
請穿戴個人防護裝備。根據實際操作狀況，使用面罩、安全護目鏡或防護眼鏡。在適當情況下，請戴上防墜面罩、聽力防護裝置、手套以及可防止細小磨料或工件碎片的工作圈裙。護目裝置必須能有效阻擋各種操作中所產生的噴飛碎屑。防墜面罩或口罩必須能過濾操作中所產生的粉塵。暴露在高分貝噪音中過久，會造成聽力受損。
請旁觀者與工作區保持安全距離。進入工作區的所有人員都必須穿戴個人防護裝備。工件碎片或破損的配件可能會四處噴飛，造成作業區範圍以外的附近人員受傷。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，務必從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
所有電線務必遠離旋轉中的配件。如果控制不當，有可能會切到或割斷電線，您的手掌或手臂亦可能被捲入正在旋轉的配件中。
在配件完全靜止之前，請勿放下電動工具。旋轉中的配件可能會扣住放置表面，電動工具因為被拉扯而失控。
當您將電動工具握在身體側邊時，請勿讓它運轉。萬一不小心碰觸到旋轉中的配件，衣物可能會被撕裂並將配件導向自己的身體。
請定期清理電動工具的通風口。馬達風扇會將粉塵捲入機殼內，累積過多的金屬粉塵可能危及電氣安全。
請勿在易燃材料旁操作本電動工具。火花可能引燃這些易燃物。
請勿使用需要冷卻液的配件。使用水或其他冷卻液可能導致觸電或電擊事件。
反弹與相關警告
反彈是旋轉中之砂輪、底盤、鐵刷或任何其他配件卡住或斷裂時瞬間產生的反作用力。旋轉中的配件發生卡住或斷裂時會突然停止轉動，這將從連接位置造成電動工具失控並以配件旋轉相反的方向運轉。
舉例來說，工件如果造成研磨砂輪片斷裂或卡住，已推入卡住位置的砂輪邊緣可能會錯進材料表面裡，而使砂輪脫出或反彈。依據砂輪卡住時的移動方向，它有可能彈向或跳離操作人員。在上述情況下，研磨砂輪片亦可能斷裂。
反彈是不當使用電動工具及/或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。
緊緊握好電動工具，並穩住您的雙臂和身體，以抵抗反彈力道。務必使用輔助握把（若有配備），以求有效掌控啟動時的反彈或扭力。操作人員只要採取適當防護措施，即可控制扭矩的反作用力以及反彈力道。
雙手請勿靠近旋轉中的配件。配件可能會反彈並擊中您的手。
請勿將身體任何部件放置在發生反彈時電動工具位移的範圍之內。斷裂時，反彈力道會將本工具推往砂輪移動的相反方向。
處理尖角、銳利邊緣等物時，請穿戴特殊的防護裝備，防範配件彈跳和斷裂。尖角、銳利邊緣或彈跳力道往往會扯斷旋轉中的配件，並造成工具失控或反彈。
請勿加裝鍵錫型木雕錫片或錫齒型錫片。此類刀片會產生規律性反彈，進而導致本工具失控。
研磨及研磨切割操作的安全警告
僅可使用電動工具建議的砂輪類型，以及專為選用之砂輪而設計的特定防護套。使用非專為電動工具設計的砂輪，防護機制將無法發揮應有功能，亦無法確保安全。
中心凹陷的砂輪其研磨表面必須安裝在防護套緣的下方。如果安裝不當而導致砂輪突出於防護套緣時，將無法提供應有的保護。
防護套須確實固定於電動工具上，且位於最安全位置，以確保砂輪只有最小部分外露於操作人員面前。防護套可保護操作人員，以免被已損壞之砂輪的碎片擊傷、意外碰觸砂輪，或是被火花引燃衣物的危險。
砂輪僅可用於建議用途。例如：勿以切割砂輪的兩側進行研磨。切割砂輪係專為周邊研磨而設計。對砂輪側面施力，可能會使其解體。
所使用的砂輪凸緣必須完好無損並符合選用之砂輪的規格及形狀。合適的砂輪凸緣可攜砂輪，進而降低砂輪破裂的風險。切割砂輪的凸緣可能與研磨砂輪的凸緣不同。
請勿使用大型電動工具磨耗後的砂輪。大型電動工具使用的砂輪並不適合用於高速運轉的小型工具，可能會造成砂輪碎裂。
研磨切割作業的其他安全警告
切割砂輪不可「卡死」或對其施力過大。不可作太深的切割。對砂輪施力過大時會增加負載，容易造成切割時砂輪扭曲變形或卡死不動，並且增加發生反彈或砂輪破損的可能性。
您所處的位置不可與旋轉中的砂輪呈一直線，亦不可站在其後。砂輪運轉時其方向若是轉離您的身體，萬一發生反彈時，會將旋轉中的砂輪與電動工具直接推向您。
當砂輪因任何原因卡死不動或中斷切割時，請關閉本電動工具，然後握住它不要移動，直至砂輪完全停止轉動。請勿嘗試在切割砂輪仍運轉時將它移出切口，否則可能引發反彈。瞭解情況並採取更正措施，以消除砂輪卡死的原因。
請勿於工件內部重新開始切割作業。請讓砂輪全速轉動，並小心重新進入切口。若是在工件內部重新開始運轉電動工具，砂輪可能會卡死不動、往上滑移或發生反彈。
支持控制板或超大尺寸的工件可降低砂輪卡住及發生反彈的風險。大型工件可能因其本身的重量而下垂。必須在工件下方、靠近切割線及靠近工件邊緣的砂輪兩側加以支撐。
在牆面上或其他盲蔽區域進行開孔切割時，請格外小心。突出的砂輪可能會切斷瓦斯管或水管、電線或任何物件，繼而造成反彈。
砂磨作業的安全警告
所使用的砂紙尺寸不得超出原本尺寸過多。選用砂紙時，請遵循製造商建議。砂紙若超出砂紙碟的尺寸，則存在撕裂風險，並且可能造成磨片斷裂、撕裂或發生反彈。
鋼絲刷磨作業的安全警告
即使是執行一般作業，也請小心刷子可能會甩出鋼絲。刷子超載時請勿對鐵刷施力過大。鋼絲可以輕易的刺穿輕薄衣物和/或皮膚。
建議您在鋼絲刷磨時應使用防護套，但需注意不得因防護套而干擾鋼絲輪或鐵刷的運作。鋼絲輪或鐵刷使用一段時間後，並在離心力的影響之下，其直徑可能會變寬。
其他安全注意事項
請佩戴護目鏡。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿穿水管不僅會造成嚴重的財物損失，也可能導致觸電。
42|繁體中文
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。作業時，切割片會變得非常炙熱。
如果電源突然中斷，例如停電或不小心拔出插頭，應馬上解除起停開關的鎖定，並把它設定在關閉的位置。這樣可以避免機器突然再起動而造成失控。
固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。
產品和規格
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合在金屬和石材上進行切割、粗磨以及刷磨。操作機器時不需要用水沖刷。
使用結合式研磨器具進行切割時，必須安裝特殊的切割專用防護罩。
在石材上進行切割時，必須安裝合適的吸塵裝置。裝上適用的磨具後，也可以使用本電動工具進行砂紙研磨。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 防護罩的解扣桿
(2) 機殼上的旋轉方向指示箭頭
(3) 操縱桿
(4) 起停開關
(5) 轉數設定轉鈕 (GWX ... S)
(6) 輔助手柄（絕緣握柄）
(7)研磨專用防護罩
(8) X-LOCK研磨砂輸/千葉研磨砂輸
(9) 切割專用防護罩a）
(10) X-LOCK 切割砂輪
(11) 綾維砂輪的X-LOCK保護碟盤
(12) X-LOCK 綠維砂輪
(13) 織維砂輪的X-LOCK夾墜
(14) 護手椒
(15) X-LOCK 杯形鋼絲刷/輪刷
(16) X-LOCK固定座
(17) 把手（絕緣握柄）
(18) 具有引導板設計的切割專用吸塵罩
(19) 錞石切割砂輪
(20) X-LOCK 錯石開孔鑰頭
a）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 砂輪機 | GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125 | ||
| 產品機號 | 3601 GB1 0..3601 GB1 0..3601 GB2 0..3601 GB2 0.. | ||
| 額定輸入功率 | W 900 900 900 900 | ||
| 輸出功率 | W 450 450 450 450 | ||
| 額定轉速 | 次/分 | 11000 11000 11000 11000 | |
| 轉速設定範圍 | 次/分 | 11000 2800-11000 2800-11000 11000 | |
| 研磨砂輪最大直徑 | mm 115 115 125 125 | ||
| 轉速設定 | -●●- | ||
| 防止再起動功能 | -●●- | ||
| 重量符合 EPTA-Procedure 01:2014 | |||
| -具有減震功效的輔助手柄 | kg 2.1 2.1 2.1 2.1 | ||
| -使用標準型輔助手柄 | kg 2.0 2.0 2.0 2.0 | ||
| 絕緣等級 | 回/II /II /II /II /II 回 回 | ||
本說明書提供的參數是以230伏特為依據，於低電壓地區，此數據有可能不同。
安装
安装防護裝置
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
提示：如果砂輪於操作期間斷裂，或是防護罩上/電動工具上的支承構造發生受損情形，請務必儘快將電動工具送交顧客服務處修理，服務處地址請參照「顧客服務處和顧客咨詢中心」。
研磨專用防護罩
請將防護罩（7）放置到電動工具上的支座，防護罩的對位凸件應對準支座。同時按壓解扣桿（1）不要放開。
將防護罩（7）推至軸頸上，使防護罩的凸緣剛好位於電動工具的法蘭上，然後旋轉防護罩，直到清楚聽見卡上的聲音。請依據工作程序的需求，適當調整防護罩（7）的位置。其做法是：將解扣桿（1）往上推，並將防護罩（7）轉至所需位置。
説整成防護罩（7）時：解扣桿（1）的兩個凸點一律要卡進防護罩上的對應凹處（7）。
防護罩（7）應設置在能夠阻擋火花噴向操作人員的位置。
防護罩（7）僅能在按壓解扣桿（1）的狀態下旋轉！否則絕對不可繼續使用電動工具，而且必須送交顧客服務處。
提示：防護罩（7）上的對位凹凸設計可確保您所安裝的是與該電動工具相配的防護罩。
切割專用防護罩
以結合式磨具進行切割時，一律必須使用切割專用防護罩(9)。
在石材上進行切割時，必須安裝合適的吸塵裝置。
切割專用防護罩(9)的安裝方式與研磨專用防護罩(7)相同。
具有引導板設計的切割專用吸塵罩
具有引導板設計的切割專用吸塵罩（18）其安裝方式與研磨專用防護罩（7）相同。
辅助手柄
操作電動工具時務必使用輔助手柄(6)。
根據工作要求，把輔助手柄(6)安裝在機頭的右側或左側。
具備滅震功能的輔助手柄
具備減震功能的輔助手柄不僅能夠降低工作時的震動，更可以提高操作機器的舒適性和確保
工作安全。
切勿在輔助手柄上做任何修改。
勿繼續使用已經損壞的輔助手柄。
護手板
若要搭配杯形鋼絲刷/輪刷(15)或鑽石開孔鑽頭，(20)一律要安裝護手板(14)。
請利用輔助手柄（6）固定護手板（14）。
安装和拆卸磨具
請特別留意X-LOCK嵌件工具的裝配注意事項。
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。作業時，切割片會變得非常炙熱。
務必使用上頭標有X-LOCK標誌的原廠X-LOCK嵌件工具。唯有原廠X-LOCK嵌件工具才能確保夾緊厚度為最大1.6mm。夾緊厚度若超過此值，可能導致無法確實夾緊固定，而使夾緊工具有鬆開之處。
X-LOCK嵌件工具不需另外使用紧固支撑法蘭。
請注意：嵌件工具以及固定座不得變形，上頭亦不得卡有任何髒污或顆粒。
請注意磨具的規格。
請確認：在安裝X-LOCK嵌件工具之前，兩個X-LOCK卡止凸耳為開啟狀態（請參考下圖）。
如有必要請清潔兩個X-LOCK卡止凸耳之間的區域。
安装磨具
將研磨砂輪/切割砂輪/千葉研磨砂輪置於正中央位置並且與接觸面不行，此時正確的那一面應要朝上貼靠在X-LOCK固定座之上。
將砂輪往固定座方向按壓。
隨即可聽見砂輪卡上的聲音。此時請勿操作操縱桿(3)。
安裝後請確認磨具（）邊緣不得超出基準面（5）以及安裝是否正確。如果邊緣凸出，則必須清潔固定座，或禁止再使用該磨具。
44|繁體中文
拆卸研磨砂輪/切割砂輪/千葉研磨砂輪之前：請確認電動工具已完全停止轉動。
拆卸磨具
1 打開操縱桿 (3)。
研磨砂輪/切割砂輪/千葉研磨砂輪隨即鬆開。
可取出研磨砂輪/切割砂輪/千葉研磨砂輪。
杯形鋼絲刷/輪刷和纖維砂輪
若要搭配杯形鋼絲刷/輪刷或纖維砂輪進行作業，一律要安裝護手板(14)。
安裝順序請參考工具詳解圖。
若要拆卸，請打開操縱桿(3)然後即可取下嵌件工具。
機器允許使用的磨具
您可以使用本說明書中提到的所有磨具。
所選用的磨具其容許轉速[次/分]或圓周轉速[m/s],必須和以下表格中的數據一致。
因此，請您留意磨具標籤貼紙上的容許轉速或圓周轉速。
| 最大 [mm] [mm] | ||||
| D b d [次/分] | [m/s] | |||
| 115 | 7 | 22.2 | 11000 | 80 |
| 125 | 7 | 22.2 | 11000 | 80 |
| 115 | - | - | 11000 | 80 |
| 125 | - | - | 11000 | 80 |
| 75 30 - 11000 45 | ||||
| 82 -- 11000 80 | ||||
旋轉機頭
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
您可根據需要分段式轉動機頭，每一段的旋轉角度為90度。此一設計的優點是能夠在特殊的工作狀況下，把起停開關移至比較容易操作的位置，例如針對左撇子。
先將4個螺栓旋出。小心地把機頭旋轉到所需
位置上，無須從機殼上拆下機頭。裝回4個螺栓並將其重新旋緊。
吸除废塞/料屑
含鉛顔料、部分木材種類、礦石和金屬的加工廢壓有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢壓，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儒可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴P2過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
操作
操作機器
請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230V 的電動工具亦可接上 220V 電源。
如果把電動工具連接在行動發電裝置上（例如發電機），由於上述裝置的備用功率不足，而且也沒有適當的電壓調節機制（例如未配備起動電流放大器），可能在啟動機器時發生功率不足或其他不寻常的反應。
操作機器時必須把機器連接在合適的供電裝置上，並且要使用正確的電壓和電力頻率。
您的手僅能握在把手的絕緣握持面及輔助手柄上。這是因為嵌件工具有可能切割到隱藏著的電線或自身電線。嵌件工具萬一接觸到帶電導線，可能會連帶使裝置上的金屬部件帶電，進而導致操作者觸電。
啟動/開閉
若要讓電動工具開始運轉，請將起停開關（4）往前推。
若要鎖定起停開關（4）的位置，請按壓起停開關（4）前端，直到其卡止。
若要關閉電動工具，請直接放開起停開關（4）即可，或者當它處於卡止狀態時，請短按一下起停開關（4）後端並隨即放開。
開機前，先檢查是否已經正確地安裝好磨具，觀察磨具轉動時會不會產生磨擦，並且要進行至少1分鐘的無負載試機。切勿使用損壞、變形或轉動時會震動的磨具。損壞的磨具可能斷裂並造成人員受傷。
轉速設定
利用轉速設定轉鈕（5）即使是在工具運作期間，亦
可按照需求設定轉速。以下表格中的數據僅供參
考。
工件物料用途嵌件工具轉钮的位置
| 金属 去除颜料 研磨片 2-3 | |
| 金属 刷磨、除鏽 杯型鋼絲刷、研磨片 3 | |
| 金属、石材研磨砂輪片4-6 | |
| 金属粗磨砂輪片6 | |
| 金属切割切割砂輪6 |
此處提供的轉速檔位資料僅供參考。
配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。
作業注意事項
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
在支撐牆上開縫時必須特別小心，參考「有關靜力學的注意事項」章節。
無法穩固站位的工件需要另外夾緊。
勿讓電動工具因過載而停止轉動。
電動工具負載過重之後，必須空轉數分鐘，讓嵌件工具冷卻。
不可以把電動工具安裝在切割研磨架上操作。
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。作業時，切割片會變得非常炙熱。
粗磨
勿使用切割砂輪進行粗磨作業。
粗磨時以操作角度 30^ 至 40^ 進行加工，即可達到最佳粗磨效果。操作時只須輕壓並來回地移動機器，如此工件才不會過熱、變色，物件表面也不會出現凹陷的痕跡。
千葉研磨砂輪
使用千葉研磨砂輪（配件）可以在隆起的表面和具有凹凸花紋的材料上研磨。千葉研磨砂輪的使用壽命，會比一般砂輪的使用壽命長。而且它的工作噪音和研磨溫度也比較低。
切割金属
以結合式磨具進行切割時，一律必須使用切割專用防護罩（9）。
防止再起動功能
防止再起動功能可以避免電動工具在供電中斷之後，突然失控地再度起動。
若想要讓工具重新運轉，請將起停開關（4）移至關閉位置，然後再重新啟動電動工具。
切割時必須施力均勻，得根據工件的材質來決定推進的力道。操作機器時勿重壓機器、勿傾斜或搖晃。
不可用側壓的方式來制止切割砂輪繼續轉動。
必須逆著機器的轉向推動電動工具，否則可能會因其失控而滑出預先規劃的切線。切割具有凹凸花紋的材料及方管時，最好從橫斷面最小的位置著手。
切割石材
在石材上進行切割時，必須安裝合適的吸塵裝置。
請佩戴防塵面罩。
本電動工具只能夠進行乾式切割和乾式研磨。
切割石材時最好使用鑽石切割砂輪。
使用具有引導板設計的切割專用吸塵罩(18)時，所使用的吸塵器必須核准用於吸除石材粉塵。博世可為您提供合適的吸塵器。
啟動本電動工具，並將其引導板前端放置到工件上。參考工件的材質，適當地施力推進機器。
切割高硬度的工件時（例如碎石含量很高的水泥），鑽石切割砂輪可能因為過熱而損壞。您可從鑽石切割砂輪周
圓出現環狀火花確認發生這種情況。
此時必須停下工作，讓鑽石切割砂輪在空載的狀態下以最高轉速運作片刻，這樣做有助於降溫。
如果切割砂輪的切割效率明顯降低，而且進行切割時會出現環狀火花，即表示鑽石切割砂輪已經變鈍。如果發生上述狀況，可以把切割砂輪在研磨材料上（例如石灰砂石）來回刷磨數次，這樣切割砂輪又會鋒利如初。
有關靜力學的注意事項
關於在支撐牆上開縫時應該注意的事項，請參考DIN 1053第1部份中的規定，或各國有關的法規。務必確實遵循相關的法令規定。正式動工以前，先向負責的靜力學專家、建築設計師或工程負責人請教相關細節。
維修和服務
保養與清潔
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
在某些極端操作環境下，如果有可能請務必使用吸塵裝備。時常將通氣孔上累積的塵垢噴吹乾淨，並在前端加設漏電斷路器（PRCD）。加工金屬時電動工具內部可能堆積會導電的廢壓。這樣可能會影響電動工具的安全絕緣性能。小心地保存和使用配件。
如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
台湾
台湾羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話：（02）77342588
傅真：（02）25161176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/德國
以下更多客戶服務處地址：
必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。
不可以把電動工具丢入家庭垃圾中。
In
nnaaannnnnaa
aunnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
aui
y
nnuu nnaa
H
nwnnnnnaaannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
（）aJgJI aJLgJI JgJI gA
yj yll jwlgall Jai .jol jalss
LgI gIgIg IyIg LsI yIg IyIg IyIg IyIg
aJgallawu
aaiy 1
auiuul 1000000000000000000000000000000000000000000000000000000000000000000000000000000000
Llal 13 LlaJol. a Jusll dss
a aal lglal oed al w w n b 1
.aaaln jrgd ggl aall
abwlg qj p y gll aall aall
bawg kagag aalw y n
wuuuulal.aaaiuauuauu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauiu uuaauniu uuaauiu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaauniu uuaa uniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uua auniunu uUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniunu UUA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA auniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA aUniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a uniUNUAA a UniUNUAA
Jgdo gdo 2
jno no jnll JIO qalall
p9
ggl gl ggsb gog
gl gl laoaog
gog no pae slll
gog no ao slwol owjalg wlsu
oai ala .ogwso gl ailw
gaw gai gl dui jg SsJ 105j p9 g jIol gag uo loaal
g jg jll gaw u c gag w i
aew g lcl a yjg kll oall s
Janniw .oalg aee 0eol Jngs
Juslqg w jy jy jy jy
gag g aag 1s jy pa dawwlaa baa l aag g. aglg ojbi g jn wll aag lg gl jll no glg elg 1s jy pa aal jd g agg ojwg 1jlaag g n sll agg agg llw g ojssll kssll u y so lc ojgl nnsll aglg ng sj u y. jssll u caii i yuall u uall uolsl g jull eig uksl u y. aliau all uaiil oyauall ujajll jc nn slg alqul qalal aalagll ogall u jy qall .ellac gail lc ojall uddg qww
a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a 1 a
aall aabw no aaiyjgll 0eall cnaol w jy sll paaill sic bao gajall ayjg5 uww gbaill galo aaowdo alc oJy Jauu yjgll cwwg
Lqai Jau ssall jj l jll jg o Cuuu Jauuall laa loo Aoo
Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg
JU 10000000000000000000000000000000000000000000000000
aui j 100000000000000000000000000000000000000000000000000
2.1abJgUoJeLgolsswI
OJnJdUjEeSollpdsWuG
.uaaulljayplnglq
JQoIgolSawl j!OjuaUySLJ .0uJgUpaw
J 1sL .auiuuii iuiu uie jauai 4
g uus JUsy aSjao aiaai jlaai jai
uiu cis u! lo aagag aai
1 1jglg jrgwso jal .jlll jll
aui aui jui sll lssu o slgai 15 u
a 100000000000000000000000000000000000000000000000000000000000
Lg j. Lg g. Jl J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
0000 1
4.öslag aabj gbi
Auijgglglgai
aaiuiee
jIulol
a glll lalulol
gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI gI
glaLwolwjgJawolglalalosS .g9 1sI aajlll alolg jgallg laaillg
olwJuaa
. aJgS J oJgJgJ UaJI gI gJ aJgS ao sO u g Ja Jg y j Ou J 0j 0j 0j 0j 0j 0j 0j
4auij8oJ 0sai jaiwui
g lal jpaasj jllac g aylqSJI
Sg yI gai jai 100000000000000000000000000000000000000000000000000000000000000000000
g aalaaaagwaiagwll gglw u 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
aallll lJIJI JbJI UgS uI 1 a< gawal IwlaJI JbI gLsawg
0 177
Jluiu JuiiIg Cai jaojoo 4
0o uuiu Juiio ooi g i (sji
0o seio ayoljloaogd G Jia
.0juaill dag
gag g a a a a a a a a a a
Laaa aaaaal aggllg auiuSJI eJ
laaas aaaoai jolj JauoJ
plo Jsu Lqulos 8 auiuSJI oJ
aoi u
Joo abgsaJU JyJW auiuJgJbaw 1
aaew Jauw JgJn jyjol
jUuJ G uJ LsW yJrJU JyJL
Jsw dUos JxQgJgJyaw Jc
aJgSsI OJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJ
JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU JU
g 1
（）6（JssIaJbCwWgJUgLJUwgl
UjIjuaaJlglOyIyaaJl
JU 1JU JU JU JU JU JU JU JU
aiolg ajo
- Lull l aalu
.1JU 1 Jauo JuaaWl 8
Jll a2g
aJolloljll/a
15(1wlaI qaiI w
IaJl JJI aEg UeSj)14.
a1g ）14（uabai pdsu u）6.
Igds g
y
aJySsJ 1000000000000000000000000000000000000000000000000000000000000000000000000000
X-LOCK Jswl sccpsswI jc jgi X- Jswll scc go bag.X-LOCK Jswj gull gac Ic blalil jao pij aolll oolck gac 1s yg .sao 1,6 gla loo cuiill jaiwl po ci ju SAI 1saii i 1saii
Lgolg Jsw oJsw jy pJcJyJ L. Cui jllg caiu Jn loa glc g 1111111111111111111111111111111111111111111111111
11111111
LgLo 9) (5JLSWbLaLo Lg .SgW Lo （7）
wla（18）ka（yLgKb（aLg 7
Sos dws
(6)Sos adws L qjj Jjil j 1
Caw jS Jgj dagj Lj (6)Lsos diws oolw s w CwJ
juiuLglusosdu
Vibration Control
.5iSg pJg Ij Jg Cuiol g iJ Ungog
paiisaaasssgauaag
90|
