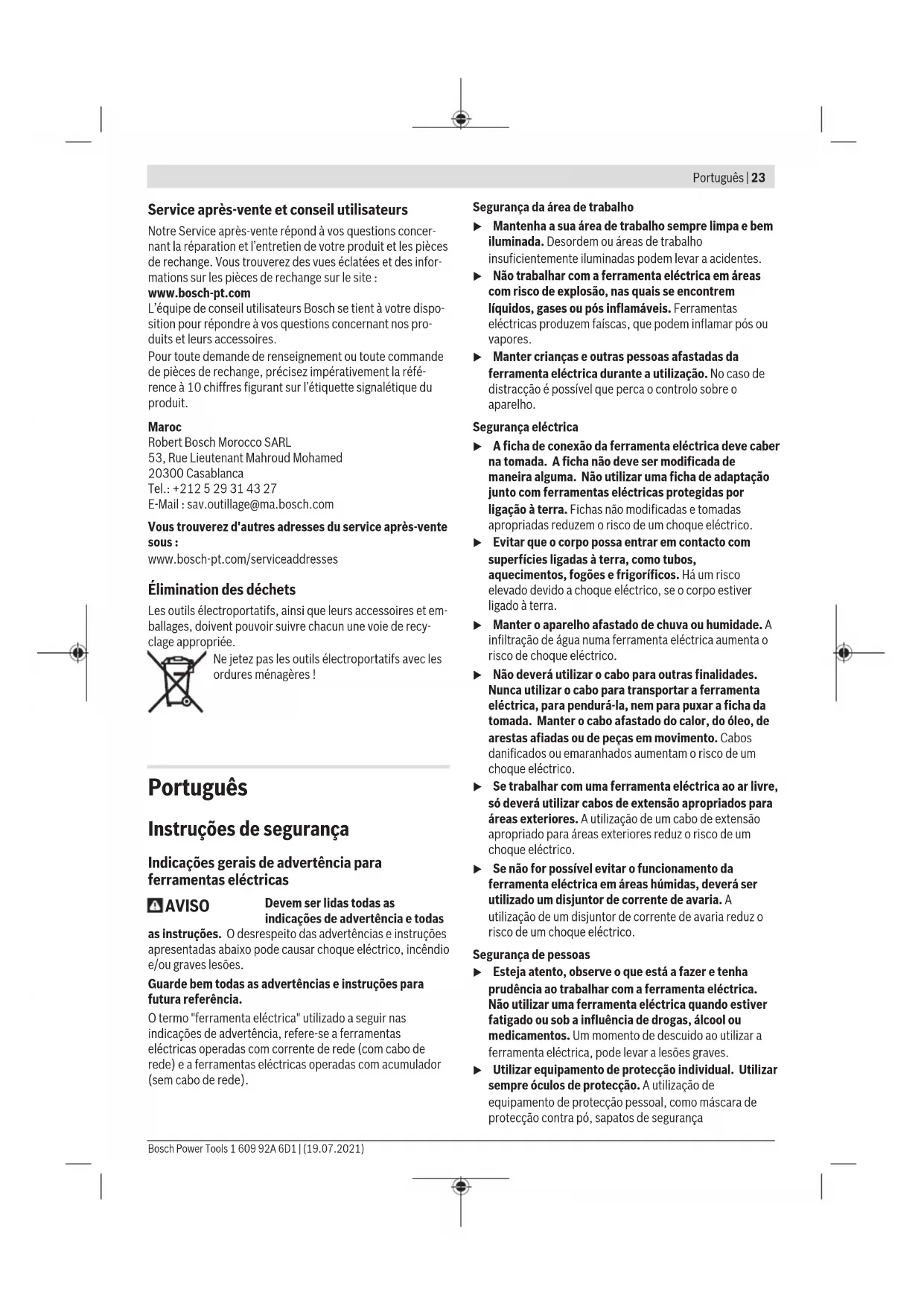

75 30 – 11 000 45 82 – – 11 000 80 Pivotement de la tête de meuleuse u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. La tête de meuleuse peut être tournée de 4 x 90°. Ce- la permet, lors de certaines applications, de placer l’in- terrupteur Marche/Arrêt dans une meilleure position de prise en main, par ex. pour les gauchers. Retirez les 4 vis. Faites pi- voter avec précaution la tête de meuleuse jusque dans la position souhaitée sans la désolidariser du carter. Resserrez les 4 vis. Aspiration de poussières/de copeaux Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nui- sibles à la santé. Le contact avec les poussières ou leur inha- lation peut entraîner des réactions allergiques et/ou des ma- ladies respiratoires auprès de l’utilisateur ou des personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsFrançais | 21 – Si possible, utilisez un dispositif d’aspiration des pous- sières approprié au matériau. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. u Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer. Mise en marche Mise en marche u Tenez compte de la tension du réseau! La tension de la source de courant doit correspondre aux indica- tions se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230V peuvent également fonctionner sur 220V. En cas de raccordement de l’outil électroportatif à un géné- rateur mobile (groupe électrogène) ne disposant pas de ré- serves de puissance suffisantes ou d’une régulation de ten- sion appropriée avec amplification du courant de démar- rage, les pertes de puissance ou un comportement anormal peuvent se produire à la mise en marche. Assurez-vous que le groupe électrogène dispose de caracté- ristiques (tension et fréquence réseau notamment) compa- tibles avec la meuleuse. u Tenez l’outil seulement par les surfaces de préhension isolées et par la poignée supplémentaire. L’accessoire de travail risque d’entrer en contact avec des câbles électriques sous tension enfouis ou avec le câble de l’outil. L’entrée en contact avec un fil sous tension peut mettre sous tension les parties métalliques exposées de l’outil électroportatif et provoquer un choc électrique. Mise en marche/arrêt Pour mettre en marche l’outil électroportatif, poussez l’in- terrupteur Marche/Arrêt (4) vers l’avant. Pour bloquer l’interrupteur Marche/Arrêt (4), appuyez sur l’interrupteur Marche/Arrêt (4) jusqu’à ce qu’il s’enclenche. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (4) ou, s’il a été bloqué, appuyez brièvement sur la partie arrière de l’interrupteur Marche/Arrêt (4), puis relâchez ce dernier. u Vérifiez les accessoires de meulage avant de les utili- ser. L’accessoire de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez une marche d’essai en faisant tourner l’outil à vide pendant au moins 1 minute. N’utilisez jamais des ac- cessoires de meulage qui sont endommagés, qui vibrent ou dont la rotation est irrégulière. Les acces- soires de meulage endommagés peuvent éclater et causer des blessures. Protection anti-redémarrage (GWX 9-115 S / GWX 9-125 S) La protection anti-redémarrage évite le démarrage incontrô- lé de l’outil électroportatif après une coupure de courant. Pour remettre en marche l’outil électroportatif, placez l’in- terrupteur Marche/Arrêt (4) dans la position arrêt et redé- marrez l’outil électroportatif. Présélection de vitesse de rotation (GWX 9-115 S / GWX 9-125 S) La molette de présélection de vitesse (5) permet de sélec- tionner la vitesse de rotation nécessaire (même durant l’utili- sation de l’outil). Le tableau ci-dessous indique les valeurs recommandées pour différentes applications. Matériau Application Accessoire de travail Position molette de sélection Métal Décapage de peinture Disque abrasif 2–3 Métal Brossage, dérouillage Meule boisseau, disque abrasif 3 Métal, pierre Meulage Meule 4–6 Métal Ébarbage Meule 6 Métal Tronçonnage Disque à tronçonner 6 Les valeurs indiquées pour chacune des vitesses sont des valeurs indicatives. u La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil élec- trique. Les accessoires fonctionnant plus vite que leur vi- tesse assignée peuvent se rompre et voler en éclat. Instructions d’utilisation u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Attention lors de la réalisation de rainures ou saignées dans des murs porteurs, voir la section « Remarques sur la statique ». u Serrez la pièce si son poids ne suffit pas à assurer une bonne stabilité. u Ne provoquez pas l’arrêt de l’outil électroportatif en exerçant une pression trop forte. u Après l’avoir fortement sollicité, laissez tourner l’outil électroportatif à vide pendant quelques minutes pour refroidir l’accessoire de travail. Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)22 | Français u N’utilisez jamais l’outil électroportatif avec un support de tronçonnage. u Attendez que les meules à ébarber et les disques à tronçonner aient refroidi avant de les toucher. Les meules deviennent brûlantes pendant le travail. Dégrossissage u N’utilisez jamais de disques à tronçonner pour les tra- vaux de dégrossissage ! Lors des travaux de meulage, les meilleurs résultats sont ob- tenus avec un angle d’inclinaison de 30 à 40°. Effectuez avec l’outil électroportatif des mouvements de va-et-vient en exerçant une pression modérée. De la sorte, la pièce ne s’échauffe pas excessivement, elle ne se colore pas et il n’ap- paraît pas de stries. Plateau à lamelles Le plateau à lamelles (accessoire) permet également de tra- vailler des surfaces convexes et des profilés. Les plateaux à lamelles ont une durée de vie nettement plus élevée, des ni- veaux de bruit plus faibles ainsi que des températures de tra- vail plus basses que les meules conventionnelles. Tronçonnage du métal u Pour les opérations de tronçonnage au moyen d’abra- sifs agglomérés, toujours utiliser le capot de protec- tion spécial tronçonnage (9). Lors des travaux de tronçonnage, travaillez en appliquant une vitesse d’avance modérée adaptée au matériau. N’exer- cez pas de pression sur le disque à tronçonner, ne l’inclinez pas et n’oscillez pas avec. Ne freinez pas les disques à tronçonner qui ralentissent en exerçant une pression latérale. L’outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. Lors du tronçonnage de profilés et de tubes carrés, il convient de positionner l’appareil sur la plus petite section. Tronçonnage de la pierre u Lors du tronçonnage de matières minérales, veillez à assurer une aspiration suffisante des poussières. u Portez un masque anti-poussières. u L’outil électroportatif est seulement conçu pour effec- tuer des tronçonnages/des meulages à sec. Pour tronçonner de la pierre, il est recommandé d’utiliser une disque à tronçonner diamanté. Lors de l’utilisation du capot d’aspiration spécial tronçon- nage avec glissière de guidage (18), il faut que l’aspirateur raccordé soit conçu pour l’aspiration de poussière de pierre. Bosch propose des aspirateurs appropriés. Mettez en marche l’outil électroportatif et posez-le sur la pièce avec la partie avant de la glissière de gui- dage. Déplacez l’outil élec- troportatif sur la pièce avec une vitesse d’avance modé- rée, adaptée au type de ma- tériau. Lors du tronçonnage de ma- tériaux particulièrement durs, comme du béton avec forte teneur en gravier, le disque à tronçonner diamanté peut se mettre à surchauffer et se détériorer. Cela est reconnais- sable à la formation d’une couronne d’étincelles autour du disque à tronçonner diamanté. En pareil cas, interrompez la coupe et laissez refroidir le disque à tronçonner en le faisant tourner à vide à la vitesse maximale pendant un court instant. L’apparition d’une couronne d’étincelles autour du disque et une diminution notable de la vitesse d’avance sont des signes révélateurs de l’émoussage d’un disque à tronçonner. Il convient alors de réaffûter le disque en réalisant quelques coupes brèves dans un matériau abrasif (par ex. du grès). Remarques sur la statique La réalisation de saignées dans des murs porteurs est régle- mentée par la norme DIN1053 partie 1 ou les normes équi- valentes en vigueur dans votre pays. Impérativement respec- ter la législation. Avant de débuter les travaux, demandez conseil au staticien / à l’architecte responsable ou au maître d’œuvre compétent. Entretien et Service après‑vente Nettoyage et entretien u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. u Dans la mesure du possible, utilisez toujours un aspi- rateur quand les conditions de travail sont extrêmes. Soufflez fréquemment de l’air comprimé au travers des fentes de ventilation et placez un disjoncteur dif- férentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques à effet conducteur se déposent à l’intérieur de l’outil. La double isolation de l’outil électroportatif risque alors d’être en- dommagée. Stockez et traitez les accessoires avec précaution. Dans le cas où il s’avère nécessaire de remplacer le câble d’alimentation, confiez le remplacement à Bosch ou une sta- tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité. 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsPortuguês | 23 Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Português Instruções de segurança Indicações gerais de advertência para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)24 | Português antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de segurança para rebarbadoras Indicações de segurança comuns para operações de desbaste, de lixamento, de escovagem com arame ou de corte abrasivo u Esta ferramenta elétrica foi concebida para funcionar como uma rebarbadora, lixadeira, escova de arame ou ferramenta de corte. Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves. u Não é recomendado utilizar esta ferramenta elétrica para executar operações de polimento. A execução de operações para as quais a ferramenta elétrica não foi concebida pode acarretar riscos e provocar lesões. u Não utilize acessórios que não tenham sido especificamente concebidos e recomendados pelo fabricante da ferramenta. Mesmo que seja possível adaptar o acessório à sua ferramenta elétrica, isso não constitui uma garantia de utilização segura. u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. u O diâmetro externo e a espessura do acessório devem ser compatíveis com a potência nominal da sua ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados. u Os acessórios roscados devem ser compatíveis com a rosca do veio da rebarbadora. No caso dos acessórios montados por meio de flanges, o orifício de instalação do acessório deve adaptar-se ao diâmetro fixo do flange. Os acessórios não compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsPortuguês | 25 forma desequilibrada, vibrar excessivamente e poderão provocar a perda de controlo. u Não utilize um acessório danificado. Antes de cada utilização, inspecione os acessórios como, por exemplo, discos abrasivos quanto a presença de lascas e fissuras, prato de apoio quanto à presença de fissuras ou desgaste excessivo, escova de arame quanto à presença de fios soltos ou partidos. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si e às outras pessoas do plano do acessório rotativo e faça funcionar a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste. u Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de proteção. Consoante o caso, use máscara de proteção contra pó, proteções auriculares, luvas e um avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou da peça de trabalho. Os óculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas operações. A máscara de proteção contra pó ou máscara respiratória devem ter capacidade para filtrar a partículas geradas durante o seu trabalho. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição. u Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da área de trabalho imediata. u Segure a ferramenta elétrica exclusivamente nas superfícies de manuseamento isoladas ao efetuar uma operação na qual o acessório de corte possa entrar em contacto com fios elétricos ocultos ou com o seu próprio cabo. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico. u Afaste o cabo do acessório rotativo. Na eventualidade de perder o controlo, o cabo pode ser cortado ou ficar preso e a sua mão ou braço podem ser puxados na direção do acessório rotativo. u Nunca pouse a ferramenta elétrica até que o acessório tenha parado por completo. Caso contrário, o acessório rotativo pode engatar na superfície e fazer-lhe perder o controlo da ferramenta elétrica. u Nunca coloque a ferramenta elétrica em funcionamento enquanto a transporta. O contacto acidental do acessório rotativo com a sua roupa pode puxar o acessório na direção do seu corpo. u Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar o pó para o interior da carcaça e a acumulação excessiva de pós metálicos poderá provocar riscos de natureza elétrica. u Não utilize a ferramenta elétrica junto a materiais inflamáveis. As faíscas produzidas podem inflamar esses materiais. u Não utilize acessórios que necessitem de refrigerantes líquidos. A utilização de água ou de outros refrigerantes líquidos poderá resultar em eletrocussão ou choque elétrico. Efeito de coice e indicações relacionadas O efeito de coice é uma reação súbita a um disco rotativo, prato de apoio, escova ou outro acessório entalado ou bloqueado. O entalamento ou bloqueio provoca uma paragem rápida do acessório rotativo que, por sua vez, faz com que a ferramenta elétrica descontrolada seja impelida na direção oposta à rotação do acessório no ponto do bloqueio. Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de bloqueio pode penetrar a superfície do material, fazendo com que o disco suba ou salte. O disco poderá então saltar na direção do utilizador ou para longe deste, dependendo da direção do movimento do disco no ponto de entalamento. Os discos abrasivos também podem partir-se nestas condições. O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de utilização da ferramenta elétrica e pode ser evitado tomando as precauções indicadas abaixo. u Segure a ferramenta elétrica com firmeza e posicione o seu corpo e braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o máximo controlo sobre o efeito de coice ou reação do binário durante o arranque. O utilizador poderá controlar as reações do binário ou o efeito de coice caso tome as devidas precauções. u Nunca coloque a sua mão junto do acessório rotativo. O acessório pode ressaltar para cima da sua mão. u Não posicione o seu corpo na área para a qual a ferramenta elétrica poderá saltar caso ocorra o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no ponto de bloqueio. u Tenha especial cuidado ao trabalhar em cantos, arestas aguçadas, etc. Evite que o acessório ressalte ou fique preso. Os cantos, as arestas aguçadas ou o ressalto do acessório rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou o efeito de coice. u Não instale uma corrente de serra para esculpir madeira ou uma lâmina de serra dentada. Tais lâminas provocam com frequência o efeito de coice e a perda de controlo. Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)26 | Português Instruções de segurança específicas para operações de desbaste e de corte abrasivo u Utilize apenas os tipos de discos recomendados para a sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para utilização na ferramenta elétrica não podem ser devidamente protegidos e são perigosos. u A superfície de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de proteção. Um disco incorretamente instalado que ultrapasse o plano do rebordo de proteção não poderá ser devidamente protegido. u A proteção deve ser fixada com firmeza à ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta relativamente ao utilizador. A proteção ajuda a proteger o utilizador dos fragmentos de discos partidos, do contacto acidental com o disco e faíscas que podem inflamar o vestuário. u Os discos devem ser utilizados exclusivamente nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico, a aplicação de forças laterais nestes discos poderá provocar a sua desintegração. u Utilize sempre flanges para discos intactas e de tamanho e forma adequados para o disco em questão. As flanges adequadas proporcionam apoio ao disco e reduzem a possibilidade de quebras. As flanges para discos de corte poderão ser diferentes das flanges para discos de rebarbar. u Não utilize discos gastos de ferramentas elétricas maiores. Os discos concebidos para ferramentas elétricas maiores não são adequados para as velocidades mais elevadas das ferramentas mais compactas e podem desintegrar-se. Indicações de segurança adicionais, específicas para operações de corte abrasivo u Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco aumenta a carga e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco. u Não posicione o seu corpo em linha e atrás do disco rotativo. Quando o disco, no ponto de operação, está afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta eléctrica na sua direcção. u Quando o disco está a bloquear ou se interromper um corte por qualquer motivo, desligue a ferramenta eléctrica e mantenha ferramenta eléctrica imóvel até que o disco pare por completo. Nunca tente retirar o disco em rotação do corte, caso contrário, pode ocorrer o efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco. u Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e introduza- o cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja acionada com o disco introduzido na peça de trabalho. u Apoie os painéis ou qualquer peça de trabalho de grandes dimensões para reduzir o risco de entalamento e ressalto do disco. As peças de trabalho de grandes dimensões tendem a abater sob o seu próprio peso. Coloque suportes sob a peça de trabalho junto à linha de corte e junto da extremidade da peça de trabalho, de ambos os lados do disco. u Tenha especial cuidado ao efetuar um "corte de imersão" em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar canalizações de água ou de gás, fios elétricos ou objetos que podem provocar o efeito de coice. Indicações de segurança específicas para operações de lixamento u Não utilize folhas de lixa redonda com tamanho excessivo. Siga as recomendações dos fabricantes ao seleccionar a folha de lixa. As folhas de lixa que ultrapassam os limites do prato de lixar representam um risco de laceração e podem provocar o bloqueio, ruptura do disco ou efeito de coice. Indicações de segurança específicas para operações de escovagem com arame u Tenha presente que as cerdas de arame são projectadas, mesmo durante uma utilização normal. Não aplique uma carga excessiva na escova para não sobrecarregar as cerdas de arame As cerdas de arame podem facilmente penetrar o vestuário leve e/ou a pele. u Caso seja recomendado o uso de uma protecção para a escovagem com arame, não permita qualquer interferência da catrabucha em disco ou escova com a protecção. A catrabucha em disco ou escova pode aumentar de diâmetro devido à carga de trabalho e forças centrífugas. Instruções de segurança adicionais Usar óculos de proteção. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. u Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsPortuguês | 27 se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica destina-se a cortar, desbastar e escovar materiais de metal e pedra sem usar água. Para cortar com produtos abrasivos ligados é necessário usar uma tampa de proteção especial para o corte. Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente. Com as ferramentas de lixar permitidas é possível utilizar a ferramenta elétrica para lixar com papel de areia. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Alavanca de desbloqueio para tampa de proteção (2) Seta do sentido de rotação na carcaça (3) Alavanca (4) Interruptor de ligar/desligar (5) Roda de pré-seleção da velocidade de rotação (GWX ... S) (6) Punho adicional (superfície do punho isolada) (7) Tampa de proteção para lixar (8) Disco de lixa/disco de lixa em lamelas X-LOCK

(9) Tampa de proteção para cortar

(11) Prato de apoio X-LOCK para discos de fibra

(14) Proteção para as mãos

(16) Encabadouro X-LOCK (17) Punho (superfície do punho isolada) (18) Tampa de aspiração para cortar com patim de guia

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Rebarbadora GWX 9-115 GWX 9-115 S GWX 9-125 S GWX 9-125 Número de produto 3601GB10.. 3601GB10.. 3601GB20.. 3601GB20.. Potência nominal absorvida W 900 900 900 900 Potência útil W 450 450 450 450 Rotações nominais r.p.m. 11000 11000 11000 11000 Ajuste do número de rotações r.p.m. 11000 2800–11000 2800–11000 11000 Diâmetro máx. dos discos de rebarbar mm 115 115 125 125 Pré-seleção do número de rotação

Proteção contra rearranque involuntário

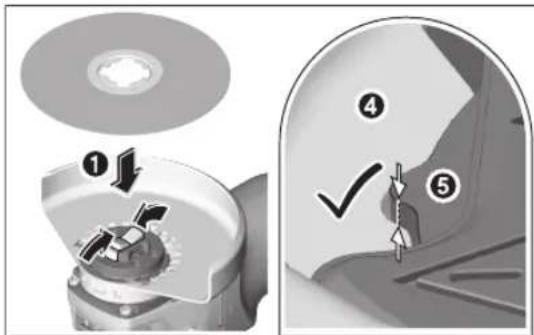

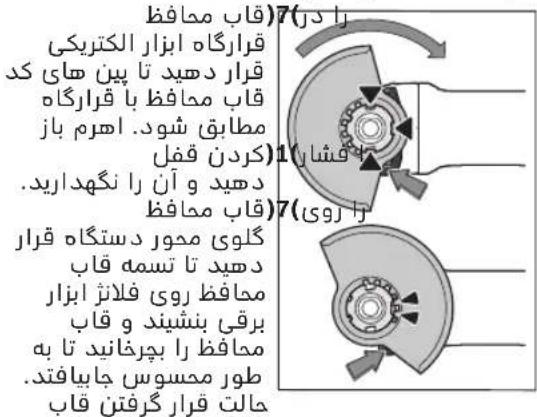

Peso conforme EPTA-Procedure01:2014 – com punho adicional com amortecimento das vibrações kg 2,1 2,1 2,1 2,1 – com punho adicional padrão kg 2,0 2,0 2,0 2,0 Classe de proteção / II / II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)28 | Português Montagem Montar o dispositivo de proteção u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na tampa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção "Serviço pós-venda e aconselhamento". Tampa de proteção para lixar Coloque a tampa de proteção (7) no encaixe na ferramenta elétrica até as saliências de codificação da tampa de proteção coincidirem com o encaixe. Para tal, prima e segure a alavanca de destravamento (1). Pressione a tampa de proteção (7) na gola do veio até o colar da tampa de proteção assentar no flange da ferramenta elétrica e rode a tampa de proteção, até esta encaixar de forma audível. Ajuste a posição da tampa de proteção (7) de acordo com os requisitos da operação. Para tal, prima a alavanca de destravamento (1) para cima e rode a tampa de proteção (7) para a posição desejada. u Ajuste sempre a tampa de proteção (7) de forma a que os dois cames da alavanca de destravamento(1) encaixem nos respetivos entalhes da tampa de proteção(7). u Ajuste a tampa de proteção (7)de modo a evitar que voem faíscas na direção do operador. u A tampa de proteção (7) não pode rodar quando se aciona a alavanca de destravamento (1) ! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda. Nota: As saliências de codificação nas tampas de proteção (7)asseguram que só é montada a tampa de proteção adequada na ferramenta elétrica. Tampa de proteção para cortar u Para cortar com produtos abrasivos ligados utilize sempre uma tampa de proteção especial para o corte (9). u Ao cortar em pedra assegure uma aspiração de pó suficiente. A tampa de proteção para cortar (9) é montada como a tampa de proteção para lixar (7). Tampa de aspiração para cortar com patim de guia A tampa de aspiração para cortar com patim de guia (18) é montada como a tampa de proteção para lixar (7). Punho adicional u Utilize a ferramenta elétrica apenas com o punho adicional (6). Dependendo do modo de operação, enrosque o punho adicional (6) à direita ou à esquerda na cabeça do mecanismo de acionamento. Punho adicional antivibrações O punho adicional antivibrações reduz as vibrações, proporcionando um trabalho agradável e seguro. u Não efetua quaisquer alterações no punho adicional. Não continuar a utilizar um punho adicional danificado. Proteção das mãos u Para os trabalhos com a catrabucha tipo tacho/ catrabucha em disco (15) ou a broca de coroa de diamante (20) monte sempre a proteção das mãos (14). Fixe a proteção das mãos (14) com o punho adicional (6). Montar e desmontar as ferramentas de lixar Respeite as instruções de montagem especiais para as ferramentas de trabalho X- LOCK. u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. u Use apenas ferramentas de trabalho X-LOCK originais que ostentam o logótipo X-LOCK. Só nas ferramentas de trabalho X-LOCK originais é garantido que a espessura tensora de no máx. 1,6mm é mantida. Uma espessura tensora maior pode provocar uma fixação não segura e, consequentemente, que a ferramenta se solte. u As ferramentas de trabalho X-LOCK não necessitam de flanges tensores e de apoio adicionais. u Certifique-se de que o acessório, assim como o encaixe, não está deformado, nem tem sujidade e partículas. Observe as dimensões das ferramentas de lixar. Certifique-se de que ambos os entalhes X-LOCK estão abertos (ver figura seguinte), antes de montar a ferramenta de trabalho X-LOCK. Se necessário, limpe a área entre os dois entalhes X-LOCK. Montar ferramenta de lixar ➊ Coloque o disco de lixa/de corte/de lixa em lamelas centrado e paralelo à superfície de apoio, assim como com o lado direito para cima no encaixe X-LOCK. ➋ Pressione o disco no sentido do encaixe. 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsPortuguês | 29 ➌ O disco engata de forma audível. Não acione a alavanca (3). (3) u Verifique após a montagem, se a aresta da ferramenta de lixar (

) não é superior à área de referência (

) e se está corretamente montada. Se a aresta estiver mais elevada, o encaixe tem de ser limpo ou a ferramenta de lixar não pode ser usada. Antes da desmontagem do disco de lixa/de corte/de lixa em lamelas: Certifique-se de que a ferramenta elétrica parou por completo. Desmontar ferramenta de lixar

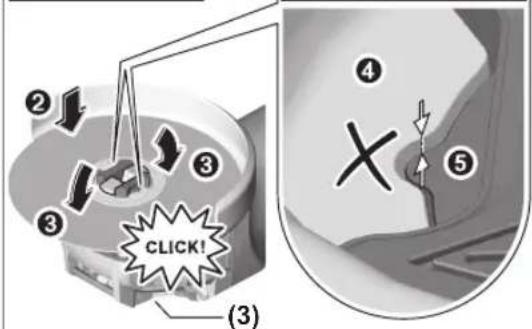

Abra a alavanca (3). ➋ O disco de lixa/de corte/de lixa em lamelas solta-se. ➌ O disco de lixa/de corte/de lixa em lamelas pode ser removido. (3) (3) Catrabuchas tipo tacho/em disco e discos de fibra u Para os trabalhos com a catrabucha tipo tacho/em disco ou do disco de fibra monte sempre a proteção das mãos (14). A ordem da montagem pode ser consultada na página de esquemas. Para a desmontagem, abra a alavanca (3) e retire a ferramentas de trabalho. Ferramentas de lixar permitidas Pode utilizar todas as ferramentas de lixar mencionadas neste manual de instruções. O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar utilizadas tem de corresponder, pelo menos, aos dados da tabela seguinte. Por isso, respeite o número de rotações ou velocidade periférica admissível mencionado no rótulo da ferramenta de lixar. máx. [mm] [mm] D b d [r.p.m.] [m/s]

75 30 – 11.000 45 82 – – 11.000 80 Girar a cabeça do mecanismo de acionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Pode rodar a cabeça do mecanismo de acionamento em passos de 90°. Desta forma, o interruptor de ligar/desligar pode ser colocado na posição de manuseamento mais favorável, p. ex. para esquerdinos, em situações de trabalho especiais. Desenrosque completamente os 4 parafusos. Oscile cuidadosamente a cabeça do mecanismo de acionamento e sem a retirar da caixa para a nova posição. Volte a apertar os 4 parafusos. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)30 | Português considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Durante o funcionamento da ferramenta elétrica em geradores elétricos portáteis (geradores), que não dispõem de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque podem ocorrer perdas de rendimento ou comportamentos atípicos na ligação. Respeite a adequação do gerador elétrico utilizado, especialmente no que diz respeito à tensão e frequência de rede. u Segure a ferramenta apenas pelas superfícies do punho isoladas e pelo punho adicional. A ferramenta pode atingir cabos elétricos ocultos ou o próprio cabo de rede. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Ligar/desligar Para a colocação em funcionamento da ferramenta elétrica, desloque o interruptor de ligar/desligar (4) para a frente. Para fixar o interruptor de ligar/desligar (4) pressione o interruptor de ligar/desligar (4) à frente para baixo até este engatar. Para desligar a ferramenta elétrica liberte o interruptor de ligar/desligar (4) ou se este estiver bloqueado, pressione o interruptor de ligar/desligar (4) brevemente atrás para baixo e depois liberte-o. u Verifique as ferramentas de lixar antes da utilização. A ferramenta de lixar tem de estar corretamente montada e poder ser livremente rodada. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podem rebentar e causar ferimentos. Proteção contra rearranque involuntário (GWX 9-115 S / GWX 9-125 S) A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica. Para recolocar em funcionamento coloque o interruptor de ligar/desligar (4) na posição desligada e ligue novamente a ferramenta elétrica. Pré-seleção do número de rotação (GWX 9-115 S / GWX 9-125 S) Com a roda de pré-seleção da velocidade de rotação (5) pode pré-selecionar o número de rotações necessário mesmo durante a operação. As indicações apresentadas na tabela seguinte são valores recomendados. Material Aplicação Ferramenta de trabalho Posição da roda de ajuste Metal Remover tintas Folha de lixa 2–3 Metal Escovar, desenferrujar Escova tipo tacho, lixa 3 Metal, pedra Lixar Disco de lixa 4–6 Metal Desbastar Disco de lixa 6 Metal Cortar Disco de corte 6 Os valores indicados dos níveis de rotação são valores de referência. u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. Instruções de trabalho u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Cuidado com ranhuras em paredes de suporte, ver a secção "Indicações sobre estática". u Aperte a peça se esta não ficar segura apenas com o seu próprio peso. 1 609 92A 6D1 | (19.07.2021) Bosch Power ToolsPortuguês | 31 u Não sobrecarregar demasiado a ferramenta elétrica, provocando uma paragem. u Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que o acessório possa arrefecer. u Não utilizar a ferramenta elétrica com um suporte para rebarbadoras. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. Desbastar u Nunca utilize os discos de corte para desbastar. Com um ângulo de penetração de 30° a 40° obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramenta elétrica para trás e para a frente com uma pressão constante. Desta forma a peça de trabalho não fica demasiado quente, não muda de cor e não ficam sulcos. Disco de lixa em lamelas Com o disco de lixa em lamelas (acessórios) pode processar também superfícies curvas e perfis. Os discos de lixa em lamelas têm uma durabilidade consideravelmente maior, um menor nível sonoro e temperaturas mais baixas ao lixar do que os discos abrasivos convencionais. Cortar metal u Para cortar com produtos abrasivos ligados utilize sempre uma tampa de proteção especial para o corte (9). Ao cortar, trabalhe com um avanço uniforme e adequado ao material a processar. Não exerça pressão sobre o disco de corte, não incline nem oscile. Não trave os discos de corte na saída por contrapressão lateral. A ferramenta elétrica tem de ser sempre conduzida no sentido oposto às rotações. Caso contrário há risco que a ferramenta seja pressionada de forma descontrolada para fora do corte. Para cortar perfis e tubos quadrados o melhor será aplicar pequenos cortes transversais. Cortar pedra u Ao cortar em pedra assegure uma aspiração de pó suficiente. u Usar uma máscara de proteção contra pó. u A ferramenta elétrica só pode ser utilizada para corte/ lixamento a seco. Para cortar pedra, o melhor é utilizar um disco de corte de diamante. Ao utilizar a tampa de aspiração para cortar com patim de guia (18), o aspirador tem de estar homologado para a aspiração de pó de pedra. A Bosch comercializa aspiradores apropriados. Ligue a ferramenta elétrica e coloque-a sobre a peça com a parte dianteira do patim de guia. Desloque a ferramenta elétrica com um avanço uniforme e adequado ao material a processar. Ao cortar materiais especialmente duros, p. ex. betão com alto teor de sílica, o disco de corte de diamante pode sobreaquecer e ficar danificado. Esse sobreaquecimento é claramente denunciado por uma coroa de faísca à volta do disco de corte de diamante. Neste caso, interrompa o processo de corte e deixe o disco de corte de diamante funcionar algum tempo em vazio com o número de rotações máximo, para o arrefecer. Um avanço do trabalho mais demorado e uma coroa de faísca à volta são sinais de um disco de corte de diamante rombo. Pode voltar a afiá-lo com pequenos cortes em material abrasivo, p. ex. arenito calcário. Indicações sobre estática Os cortes em paredes de suporte estão sujeitos à norma DIN1053 Parte 1 ou às disposições específicas do país. Estas diretivas têm de ser impreterivelmente respeitadas. Antes do início do trabalho, consultar os engenheiros de estruturas, arquitetos responsáveis ou a gestão de obra competente. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. u Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Sopre frequentemente as aberturas de ventilação e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Bosch Power Tools 1 609 92A 6D1 | (19.07.2021)32 | 中文 Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!
