Produkttyp	Vinylspelare
Märke	NAD
Modell	C552 / C555i
Drivning	Remdrift
Hastigheter	33,3 och 45,1 varv/min
Motor	Synkron med högt vridmoment
Upphängning	3 syntetiska gummienergiabsorberande fötter
Arm - Funktion	Manuell
Arm - Totallängd	289 mm
Arm - Axelnålslängd	244 mm
Arm - Effektiv massa	9 g
Arm - Överhäng	19,1 mm
Medföljande pickup (C552)	Ortofon OM5E
Pickup - Typ	Rörlig magnet
Pickup - Rekommenderat nåltryck	1,75 g (C552)
Pickup - Vikt	5 g (C552)
Pickup - Inre resistans	750 ohm (C552)
Pickup - Inre induktans	450 mH (C552)
Pickup - Belastningskapacitans	200 till 600 pF
Mått (BxHxD)	447 x 115 x 365 mm
Nettovikt	5,25 kg
Förpackningsvikt	6,9 kg
Skötsel och rengöring	Rengör med en mjuk trasa lätt fuktad vid behov. Använd inga flytande produkter. Håll locket stängt.
Säkerhet	Lyft inte mittnavet. Förvara förpackningarna för transport.

Vanliga frågor - C552 NAD

Hur ställer man in nåltrycket på pickupen?

Kroka av armen och använd motvikten för att få nålen att sväva cirka 1 mm över skivan. Skruva motvikten (1 varv = 2 g) för att uppnå rekommenderat tryck (1,75 g för Ortofon OM5E). Ställ in samma värde på antiskating.

Vad är antiskating till för och hur ställer man in det?

Antiskating kompenserar centrifugalkraften som drar armen mot skivans mitt. Ställ in den på samma värde som nåltrycket (exempel: 1,75 g).

Hur byter man hastighet från 33 till 45 varv?

Hastigheten ändras manuellt genom att flytta remmen från en remskiva till en annan på motorn, som visas i manualen. Det är lämpligt att starta tallriken för hand genom att trycka på Start för att underlätta bytet.

Vad gör man om tallriken inte snurrar eller snurrar ojämnt?

Kontrollera remmen: den ska vara korrekt placerad och i gott skick. Kontrollera att motorn fungerar. Byt remmen vid behov. Undvik att röra centrallagret.

Hur rengör man pickupen?

Använd inga vätskor. Om damm samlas på nålen, blås försiktigt på den eller använd en speciell antistatisk borste. Undvik att röra nålen.

Vilken reservpickup är kompatibel?

Modell C552 är originalutrustad med en Ortofon OM5E. Du kan använda Ortofon Stylus 5 E reservnålar eller valfri rörlig magnet-pickup med ett nåltryck mellan 1,5 och 2,0 g.

Hur ansluter man skivspelaren till en förstärkare?

Använd armkabeln: Vit = vänster signal, Röd = höger signal, Grön = vänster jord, Blå = höger jord. Anslut till en phono-ingång på förstärkaren. Om förstärkaren saknar phono-ingång, använd en phono-förförstärkare.

Varför är ljudet distorderat eller obalanserat?

Kontrollera pickupens inriktning med den medföljande inriktningsmallen. Se till att nåltryck och antiskating är korrekt inställda. Rengör nålen och skivan.

Hur underhåller man skivspelaren på lång sikt?

Håll locket stängt för att undvika damm. Smörj inte lagret. Om spelaren lutar kan antivibrationsfötterna sätta sig, men det är normalt. Förvara förpackningarna för transport.

Kan jag använda en vätskebaserad skivrenare?

Nej, använd inga vätskebaserade rengöringsanordningar under uppspelning. För att rengöra en skiva, använd en antistatisk borste eller en mjuk trasa. Undvik att röra skivans spelspår.

BRUKSANVISNING C552 NAD

NAD Skivspelare- Bruksanvisning

Denna skivspelare har tagits fram för att ge en extremt god musikalisk återgivning. I konstruktionen finns det flera detaljer som förbättrar ljudkvaliteten och fokusera tillverkningskostnaderna på de detaljer som påverkar ljudet.

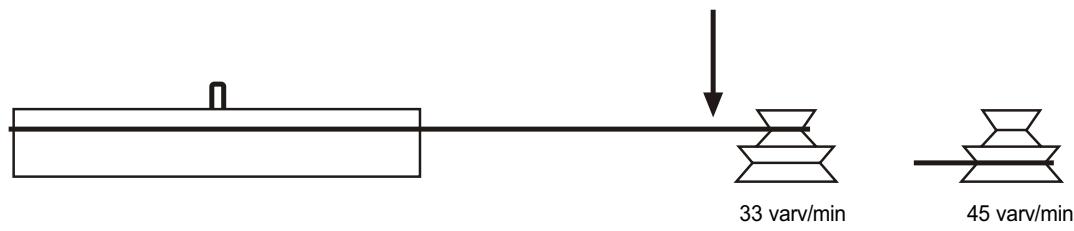

Ett exempel: Ändring av hastighet sker manuellt genom att man flyttar drivremmen mellan de olika drivhjulen enligt bilden nedan.

Besparingen medför att man använt en betydligt mer sofistikerad motor än vad man annars kunnat med automatisk hastighetsomkoppling.

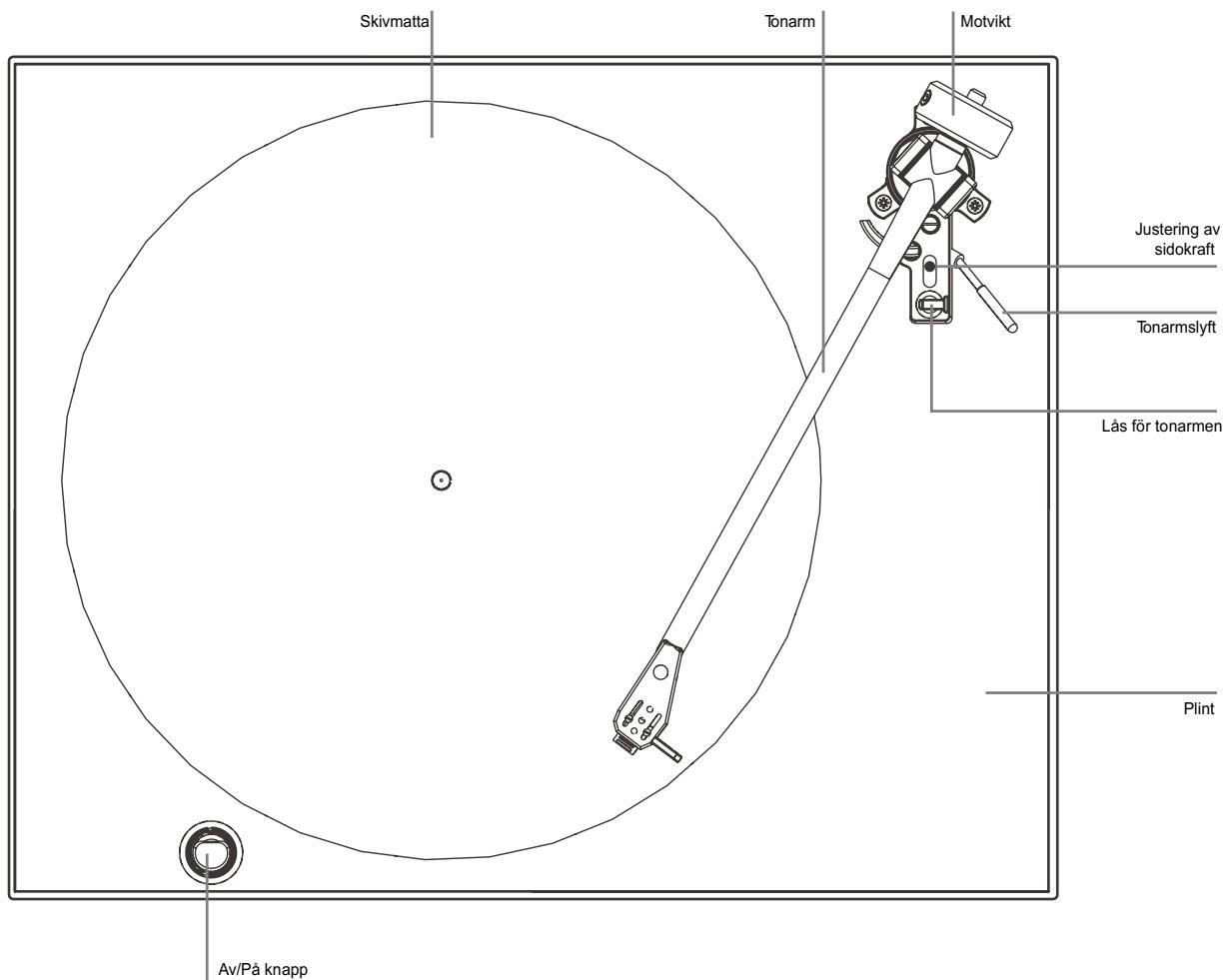

TIPS OCH FÖRSLAG

1 Skivspelaren bör monteras på en stabil plan yta. En hylla monterad på en stabil vägg är idealiskt. Undvik placering på skåp eller andra möbler som står på trägolv.
2 Ha som regel att stänga locket medan du spelar skivor. Detta hindrar damm på skivorna och minskar behovet av rengöring. Ljudet kan också förbättras något.
3 Använd inga skivborstar som rengör skivan medan den spelas, eller någon form av rengöring som använder vatten eller annan vätska. Vidrör aldrig avspelningsytan på skivorna. Synligt damm på skivorna föses undan av pickupens nål och det som samlas upp kan lätt blåsas bort.
4 Lämna skivspelaren snurrande hela tiden om du spelar flera skivor. Sätt på skivspelaren innan du börjar och stäng inte av den förrän du spelat alla skivorna du vill höra. Det är mycket lättare att byta skiva medan skivtallriken snurrar än det låter.
5 Lyft aldrig ur undertallriken ur sitt lager! Lagret är monterat på fabriken med en tunn film med smörjmedel. Om denna film ändras kan det skapa problem med hastighetsvariationer och ett ökat slitage.
6 När man sätter på skivspelaren, speciellt vid 45varv/min, rekommenderar vi att man skjuter på lätt med handen medsols när man trycker på 'ON'. Detta minskar belastningen på motor och rem.
7 Normalt behövs inget underhåll. Om skivspelaren fungerar bra skall man inte göra något. Skivspelarens fötter kan sjunka ihop lite efter ett tag men det är inget att fästa någon uppmärksamhet vid.
8 Använd ingen typ av polish på skivspelaren eller på locket. För att rengöra skivspelaren räcker det med att torka av den med en mjuk trasa, eventuellt lätt fuktad.
9 Tonarmen jordas automatiskt genom skärmen i tonarmskablarna. Ingen ytterliggare jordning behövs.
10 Spara kartongen ifall skivspelaren skulle behöva transporteras i framtiden.
11 Skivspelaren har ingen automatik som stänger av och lyfter tonarmen. När skivan tar slut skall du inte glömma att lyfta tonarmen med lyftarmen.

GLÖM INTE ATT NJUTA AV MUSIKEN!

KABLAGE I TONARMEN

Blå = Vänster jord

Green = Höger jord

Red = Höger signal

Din NAD C 555i/C552 skivspelare levereras med en fabriksmonterad moving magnet pickup. När du följer instruktionerna bör du ställa in vikten på optimala 1.7 gram för pickupen. Justeringen för sidokraften skall ställas in på samma värde som pickupen.

Utbytesnål till pickupen kan anskaffas via din NAD handlare.

INSTÄLLNING AV PICKUPEN

När pickupen monterats med den medföljande mallen och kablarna kopplats enligt schemat ovan skall nältrycket justeras in och sidokraften ställas in. Tag först bort plastskyddet, försiktigt, från pickupen. Lossa tonarmen från hållaren och se till att justerskalan för sidokaften är satt på Noll. Flytta motvikten så att armen "flyter" viktlöst cirka 1mm ovanför skivan (använd en skiva du inte är rädd om), Vrid sedan vikten inåt, (1 helt varv = 2g) tills du kommit upp i rätt vikt (ungefär 7/8 dels varv). Ställ in sidokraften på samma värde.

C 555i PICKUP SPECIFICATION: GOLDRING ELECTRA
ÖVERFÖRINGSKARAKTÄRISTIK

Frekvensrespons	20Hz - 20 kHz ± 3dB
Kanalbalans	2dB vid 1 kHz
Kanalseparation	20dB vid 1 kHz
Utnivå	5mV ± 2dB vid 1 kHz och 5cm/s
Statisk komplians	16mm/N
Ekvivalent nålmassa	0.7mg
Vertikal spårvinkel	26 grader
Nålradie	Elliptisk (18 x 7 )
Nältyp	utbytbar
ELEKTRISK KARAKTÄRISTIK
Lastresistans	47k ohm
Last kapacitans	150-400pF
Intern induktans	560mH
Intern resistans	700 ohms
MEKANISK KARAKTÄRISTIK
Pickupvikt	4.2g
Hålavständ	(12.7mm)
Nältryck	1.5 - 2.0g (1.7g nominellt)

C 552 SPECIFICATIONER: ORTOFON OM5E

SKIVSPELARE

	Drivning	remdrivning
	Motor	Synkronmotor med högt vridmoment
	Hastigheter	33.3 och 45.1 varv/min
	Upphängning	3 energi absorberande syntetiska gummifötter
TONARM
	Handhavande	Manuell
	Längd	289mm totallängd - 244mm vridpunkt till näl
	Effektiv massa	9 gram
	Överhäng	19.1mm
	Pickupvikt	4.2 gram
	Vertikalt tryck	1.7 gram nominellt
	kabel kapacitans	150-400pF
FYSISKA SPECIFIKATIONER
	Dimensioner (BxHxD) med locket nedfällt	447 x 115 x 365mm
	Netto vikt	5.25kg
	Brutto vikt:	6.9kg

C 555i/C 522 SPECIFICATIONER
SKIVSPELARE

	Drivning	remdrivning
	Motor	Synkronmotor med högt vridmoment
	Hastigheter	33.3 och 45.1 varv/min
	Upphängning	3 energi absorberande syntetiska gummifötter
TONARM
	Handhavande	Manuell
	Längd	289mm totallängd - 244mm vridpunkt till näl
	Effektiv massa	9 gram
	Överhäng	19.1mm
	kabel kapacitans	150-400pF

FYSISKA SPECIFIKATIONER

Dimensioner (BxHxD) med locket nedfällt	447 x 115 x 365mm
Netto vikt	5.25kg
Brutto vikt:	6.9kg
