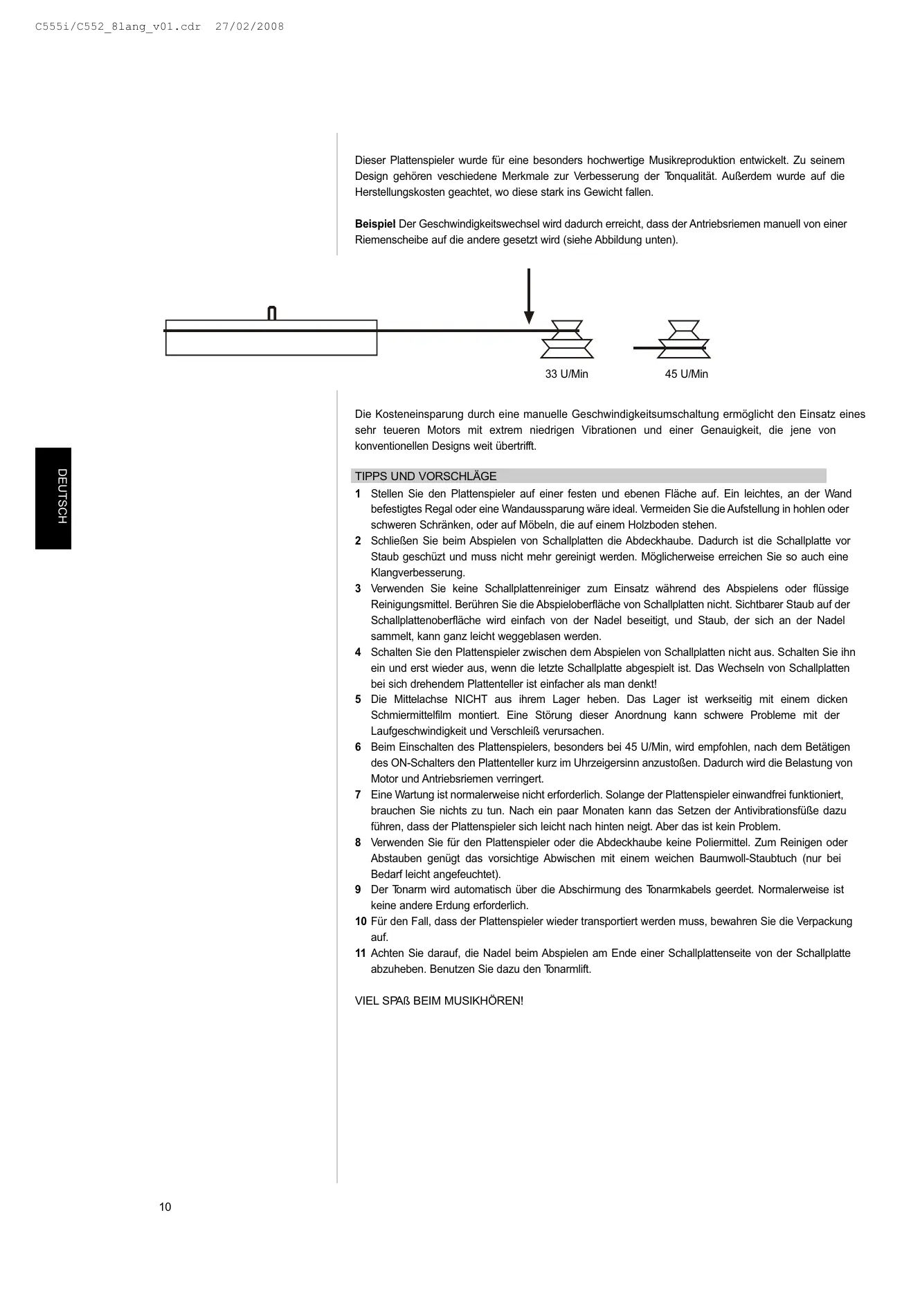

Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören verschiedene Merkmale zur Verbesserung der Tonqualität. Außerdem wurde auf die Herstellungskosten geachtet, wo diese stark ins Gewicht fallen.

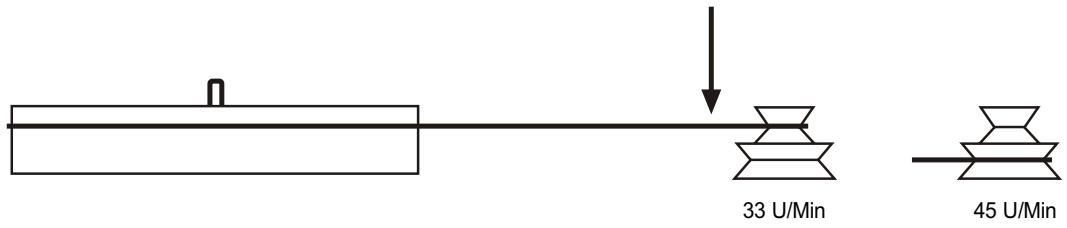

Beispiel Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unten).

33 U/Min 45 U/Min

Die Kosteneinsparung durch eine manuelle Geschwindigkeitsumschaltung ermöglicht den Einsatz eines sehr teueren Motors mit extrem niedrigen Vibrationen und einer Genauigkeit, die jene von konventionellen Designs weit übertrifft.

TIPPS UND VORSCHLÄGE

1 Stellen Sie den Plattenspieler auf einer festen und ebenen Fläche auf. Ein leichtes, an der Wand befestigtes Regal oder eine Wandaussparung wäre ideal. Vermeiden Sie die Aufstellung in hohlen oder schweren Schränken, oder auf Möbeln, die auf einem Holzboden stehen.
2 Schließen Sie beim Abspielen von Schallplatten die Abdeckhaube. Dadurch ist die Schallplatte vor Staub geschüzt und muss nicht mehr gereinigt werden. Möglicherweise erreichen Sie so auch eine Klangverbesserung.
3 Verwenden Sie keine Schallplattenreiniger zum Einsatz während des Abspielens oder flüssige Reinigungsmittel. Berühren Sie die Abspieloberfläche von Schallplatten nicht. Sichtbarer Staub auf der Schallplattenoberfläche wird einfach von der Nadel beseitigt, und Staub, der sich an der Nadel sammelt, kann ganz leicht weggeblasen werden.
4 Schalten Sie den Plattenspieler zwischen dem Abspielen von Schallplatten nicht aus. Schalten Sie ihn ein und erst wieder aus, wenn die letzte Schallplatte abgespielt ist. Das Wechseln von Schallplatten bei sich drehendem Plattenteller ist einfacher als man denkt!
5 Die Mittelachse NICHT aus ihrem Lager heben. Das Lager ist werkseitig mit einem dicken Schmiermittelfilm montiert. Eine Störung dieser Anordnung kann schwere Probleme mit der Laufgeschwindigkeit und Verschleiß verursachen.
6 Beim Einschalten des Plattenspielers, besonders bei 45 U/Min, wird empfohlen, nach dem Betätigen des ON-Schalters den Plattenteller kurz im Uhrzeigersinn anzustoßen. Dadurch wird die Belastung von Motor und Antriebsriemen verringert.
7 Eine Wartung ist normalerweise nicht erforderlich. Solange der Plattenspieler einwandfrei funktioniert, brauchen Sie nichts zu tun. Nach ein paar Monaten kann das Setzen der Antivibrationsfüße dazu führen, dass der Plattenspieler sich leicht nach hinten neigt. Aber das ist kein Problem.
8 Verwenden Sie für den Plattenspieler oder die Abdeckhaube keine Poliermittel. Zum Reinigen oder Abstauben genügt das vorsichtige Abwischen mit einem weichen Baumwoll-Staubtuch (nur bei Bedarf leicht angefeuchtet).
9 Der Tonarm wird automatisch über die Abschirmung des Tonarmkabels geerdet. Normalerweise ist keine andere Erdung erforderlich.
10 Für den Fall, dass der Plattenspieler wieder transportiert werden muss, bewahren Sie die Verpackung auf.
11 Achten Sie darauf, die Nadel beim Abspielen am Ende einer Schallplattenseite von der Schallplatte abzuheben. Benutzen Sie dazu den Tonarmlift.

VIEL SPAß BEIM MUSIKHÖREN!

TONABNEHMERSYSTEM

Der Plattenspieler NAD C 555i/C 552 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) ausgestattet. Beachten Sie bitte bei der Inbetriebnahme, dass die optimale Auflagekraft für das System 1,7 g beträgt. Der Anti-Skating-Einsteller sollte deshalb auf denselben Wert eingestellt Werden.

Ersatznadeln sind bei Ihrem NAD-Händler erhältlich.

TONARMKABEL

Blau = Linker Kanal, Erde

Grün = Rechter Kanal, Erde

Rot = Rechter Kanal, Signal

Mit dem unter Zuhilfenahme des mitgelieferten Ausrichtungswinkelmessers und anhand der Verdrahtungstabelle (siehe links) eingebauten System, stellen Sie als Nächstes die Auflagekraft und Das Anti-Skating ein. Ziehen Sie zuerst die Plastikkappe vom System ab ... vorsichtig.

Entriegeln Sie den Tonarm vom Halter und stellen Sie sicher, dass der Anti-Skating-Einsteller auf 0 steht. Verwenden Sie das Gegengewicht, um die Nadel ca. 1 mm über der Schallplatte „schweben“ zu lassen und drehen Sie das Gewicht dann nach innen (1 ganze Umdrehung entspricht 2 g), bis die Auflagekraft für das System erreicht ist. Stellen Sie den Anti-Skating-Einsteller abschließend auf denselben Wert ein.

C 555i TONABNEHMERSYSTEMDATEN: GOLDRING ELECTRA

ÜBERTRAGUNGSEIGENSCHAFTEN
Frequenzbereich	20 Hz - 20 kHz ± 3 dB
Kanalbalance	2 dB bei 1 kHz
Kanaltrennung	20 dB bei 1 kHz
Ausgangspegel	5 mV ± 2 dB bei 1 kHz mit 5 cm/s
Nadelnachgiebigkeit	16 mm/N
Nadel-Vergleichsmasse	0,7 mg
Vertikaler Spurwinkel	26°
Nadelradius	eliptisch 0,00072 in x 0,0003 in (18 x 7 )
Nadeltyp	auswechselbar
ELEKTRISCHE EIGENSCHAFTEN
Abschlussimpedanz	47 k
Lastkapazität	150 - 400 pF
Spuleninduktivität	560 mH
Innenwiderstand	700 Ohm
MECHANISCHE EIGENSCHAFTEN
Systemgewicht	4,2 g
Headshell-Montage	0,5" (12,7mm)
Auflagekraft	1,5 - 2,0 g (1,7 g nominal)

C 552 TONABNEHMERSYSTEMDATEN: ORTOFON OM5E

ÜBERTRAGUNGSEIGENSCHAFTEN
Frequenzbereich	20-20.000 Hz ± 2 dB
Kanalbalance	2 dB bei 1 kHz
Kanaltrennung	22dB at 1 kHz 15dB at 15kHz
Ausgangspegel	5 mV ± 2 dB bei 1 kHz mit 5 cm/s
Tracking force range	1,5-2,0 g (15-20 mN)
Tracking force, recommended	1,75 g (17,5 mN)
Vertikaler Spurwinkel	20°
Stylus radius	r/R 8/18 m
Stylus type	Elliptical 0.00072" x 0.0003" / 18 x 7
ELEKTRISCHE EIGENSCHAFTEN
Abschlussimpedanz	47 k
Lastkapazität	200 - 600 pF
Spuleninduktivität	450 mH
Innenwiderstand	750 Ohm
MECHANISCHE EIGENSCHAFTEN
Systemgewicht	5 g
Tracking weight	1.5 - 2.0g (15-20 mN)
Replacement stylus unit	Stylus 5 E

C 555i/C 522 - TECHNISCHE DATEN

PLATTENSPIELER
Antriebssystem	Riemenantrieb
Motor	Synchronmotor mit hohem Drehmoment
Geschwindigkeiten	33,3 und 45,1 U/Min
Aufhängung	3 energieabsorbierende, Synthetikgummifüße
TONARM
Betrieb	manuell
Länge	289 mm Gesamtlänge
	244 mm Drehgelenk bis Nadel
Effektive Masse	9 g
Überhang	19,1 mm
Kabelkapazität	150 - 400 pF
ABMESSUNGEN UND GEWICHT
Abmessungen bei geschlossener Abdeckhaube	(BxHxT) 447 x 115 x 365 mm
Nettogewicht	5,25 kg
Transportgewicht	6,9 kg
