Tipo de produto	Toca-discos
Marca	NAD
Modelo	C552 / C555i
Acionamento	Correia
Velocidades	33,3 e 45,1 rpm
Motor	Síncrono de alto torque
Suspensão	3 pés absorvedores de energia em borracha sintética
Braço - Funcionamento	Manual
Braço - Comprimento total	289 mm
Braço - Distância eixo-ponta	244 mm
Braço - Massa efetiva	9 g
Braço - Avanço	19,1 mm
Célula de série (C552)	Ortofon OM5E
Célula - Tipo	Ímã móvel
Célula - Força de apoio recomendada	1,75 g (C552)
Célula - Peso	5 g (C552)
Célula - Resistência interna	750 ohms (C552)
Célula - Indutância interna	450 mH (C552)
Célula - Capacitância de carga	200 a 600 pF
Dimensões (LxAxP)	447 x 115 x 365 mm
Peso líquido	5,25 kg
Peso embalado	6,9 kg
Manutenção e limpeza	Limpar com um pano macio ligeiramente umedecido se necessário. Não usar produtos líquidos. Manter a tampa fechada.
Segurança	Não levantar o cubo central. Guardar as embalagens para transporte.

Perguntas frequentes - C552 NAD

Como ajustar a força de apoio na célula?

Desengate o braço e use o contrapeso para fazer a ponta flutuar a cerca de 1 mm acima do disco. Gire o contrapeso (1 volta = 2 g) para atingir a força recomendada (1,75 g para a Ortofon OM5E). Ajuste o antiskating para o mesmo valor.

Para que serve o antiskating e como ajustá-lo?

O antiskating compensa a força centrífuga que puxa o braço para o centro do disco. Ajuste-o para o mesmo valor da força de apoio (exemplo: 1,75 g).

Como mudar a velocidade de 33 para 45 rotações?

A velocidade é alterada manualmente movendo a correia de uma polia para outra no motor, conforme ilustrado no manual. É aconselhável girar o prato manualmente enquanto pressiona o botão Play para facilitar a troca.

O que fazer se o prato não girar ou girar de forma irregular?

Verifique a correia: ela deve estar posicionada corretamente e em bom estado. Certifique-se de que o motor está funcionando. Se necessário, substitua a correia. Evite tocar no mancal central.

Como limpar a célula de leitura?

Não use nenhum líquido. Se houver acúmulo de poeira na ponta, sopre suavemente ou use uma escova antiestática especial. Evite tocar na ponta.

Qual célula de reposição é compatível?

O modelo C552 é equipado de fábrica com uma Ortofon OM5E. Você pode usar pontas de reposição Ortofon Stylus 5 E ou qualquer célula de ímã móvel com força de apoio entre 1,5 e 2,0 g.

Como conectar o toca-discos a um amplificador?

Use o cabo do braço: Branco = sinal esquerdo, Vermelho = sinal direito, Verde = terra esquerdo, Azul = terra direito. Conecte a uma entrada phono do amplificador. Se o amplificador não tiver entrada phono, use um pré-amplificador phono.

Por que o som está distorcido ou desequilibrado?

Verifique o alinhamento da célula usando o gabarito de alinhamento fornecido. Certifique-se de que a força de apoio e o antiskating estão ajustados corretamente. Limpe a ponta e o disco.

Como manter o toca-discos a longo prazo?

Mantenha a tampa fechada para evitar poeira. Não lubrifique o mancal. Se o toca-discos inclinar, os pés antivibratórios podem ceder, mas isso é normal. Guarde as embalagens para transporte.

Posso usar um limpador de disco líquido?

Não, não use nenhum aparelho de limpeza líquida durante a reprodução. Para limpar um disco, use uma escova antiestática ou um pano macio. Evite tocar na superfície de leitura.

MANUAL DE UTILIZADOR C552 NAD

O Gira-discos NAD - Manual do Proprietário

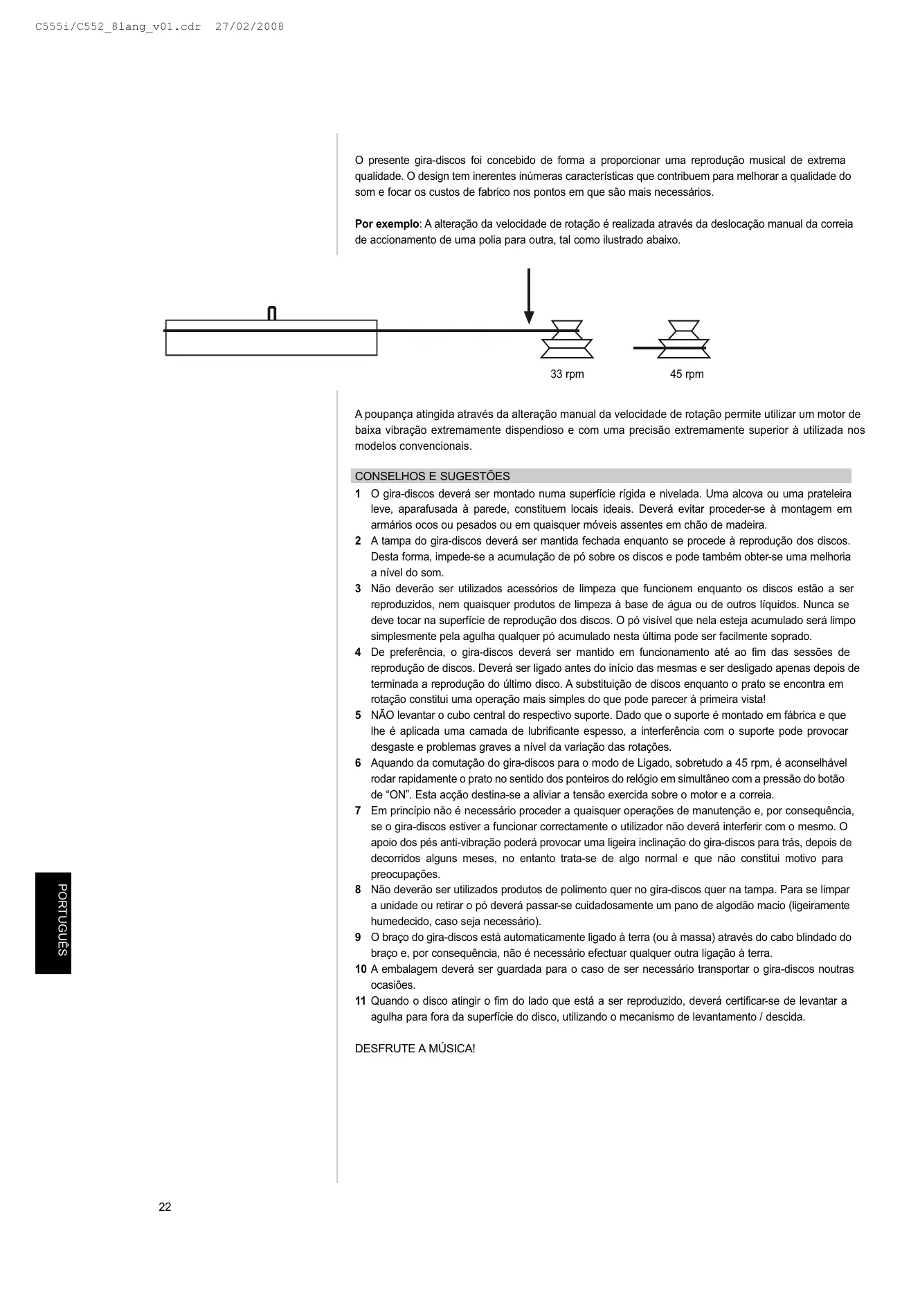

O presente gira-discos foi concebido de forma a proporcionar uma reprodução musical de extrema qualidade. O design tem inerentes inúmeras características que contribuem para melhorar a qualidade do som e focar os custos de fabrico nos pontos em que são mais necessários.

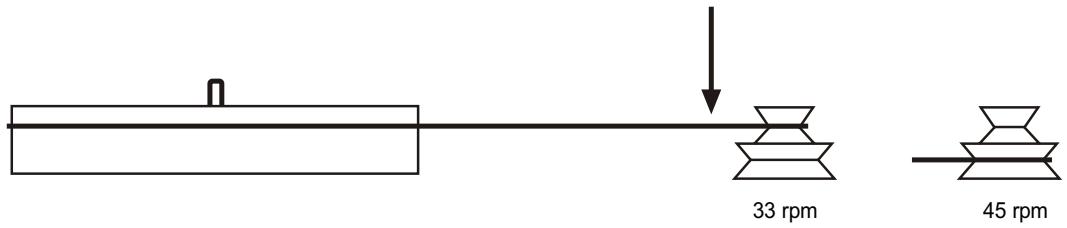

Por exemplo: A alteração da velocidade de rotação é realizada através da deslocação manual da correia de accionamento de uma polia para outra, tal como ilustrado abaixo.

A poupança atingida através da alteração manual da velocidade de rotação permite utilizar um motor de baixa vibração extremamente dispendioso e com uma precisão extremamente superior à utilizada nos modelos convencionais.

CONSELHOS E SUGESTÕES

1 O gira-discos deverá ser montado numa superfície rígida e nivelada. Uma alcova ou uma prateleira leve, aparafusada à parede, constituem locais ideais. Deverá evitar proceder-se à montagem em armários ocos ou pesados ou em quaisquer móveis assentes em chão de madeira.
2 A tampa do gira-discos deverá ser mantida fechada enquanto se procede à reprodução dos discos. Desta forma, impede-se a acumulação de pó sobre os discos e pode também obter-se uma melhoria a nível do som.
3 Não deverão ser utilizados acessórios de limpeza que funcionem enquanto os discos estão a ser reproduzidos, nem quaisquer produtos de limpeza à base de água ou de outros líquidos. Nunca se deve tocar na superfície de reprodução dos discos. O pó visível que nela esteja acumulado será limpo simplesmente pela agulha qualquer pó acumulado nesta última pode ser facilmente soprado.
4 De preferência, o gira-discos deverá ser mantido em funcionamento até ao fim das sessões de reprodução de discos. Deverá ser ligado antes do início das mesmas e ser desligado apenas depois de terminada a reprodução do último disco. A substituição de discos enquanto o prato se encontra em rotação constitui uma operação mais simples do que pode parecer à primeira vista!
5 NÃO levantar o cubo central do respectivo suporte. Dado que o suporte é montado em fábrica e que lhe é aplicada uma camada de lubrificante espesso, a interferência com o suporte pode provocar desgaste e problemas graves a nível da variação das rotações.
6 Aquando da comutação do gira-discos para o modo de Ligado, sobretudo a 45 rpm, é aconselhável rodar rapidamente o prato no sentido dos ponteiros do relógio em simultâneo com a pressão do botão de "ON". Esta acção destina-se a aliviar a tensão exercida sobre o motor e a correia.
7 Em princípio não é necessário proceder a quaisquer operações de manutenção e, por consequência, se o gira-discos estiver a funcionar correctamente o utilizador não deverá interferir com o mesmo. O apoio dos pés anti-vibração poderá provocar uma ligeira inclinação do gira-discos para trás, depois de decorridos alguns meses, no entanto trata-se de algo normal e que não constitui motivo para preocupações.
8 Não deverão ser utilizados produtos de polimento quer no gira-discos quer na tampa. Para se limpar a unidade ou retirar o pó deverá passar-se cuidadosamente um pano de algodão macio (ligeiramente humedecido, caso seja necessário).
9 O braço do gira-discos está automaticamente ligado à terra (ou à massa) através do cabo blindado do braço e, por consequência, não é necessário efectuar qualquer outra ligação à terra.
10 A embalagem deverá ser guardada para o caso de ser necessário transportar o gira-discos noutras ocasiões.
11 Quando o disco atingir o fim do lado que está a ser reproduzido, deverá certificar-se de levantar a agulha para fora da superfície do disco, utilizando o mecanismo de levantamento / descida.

DESFRUTE A MÚSICA!

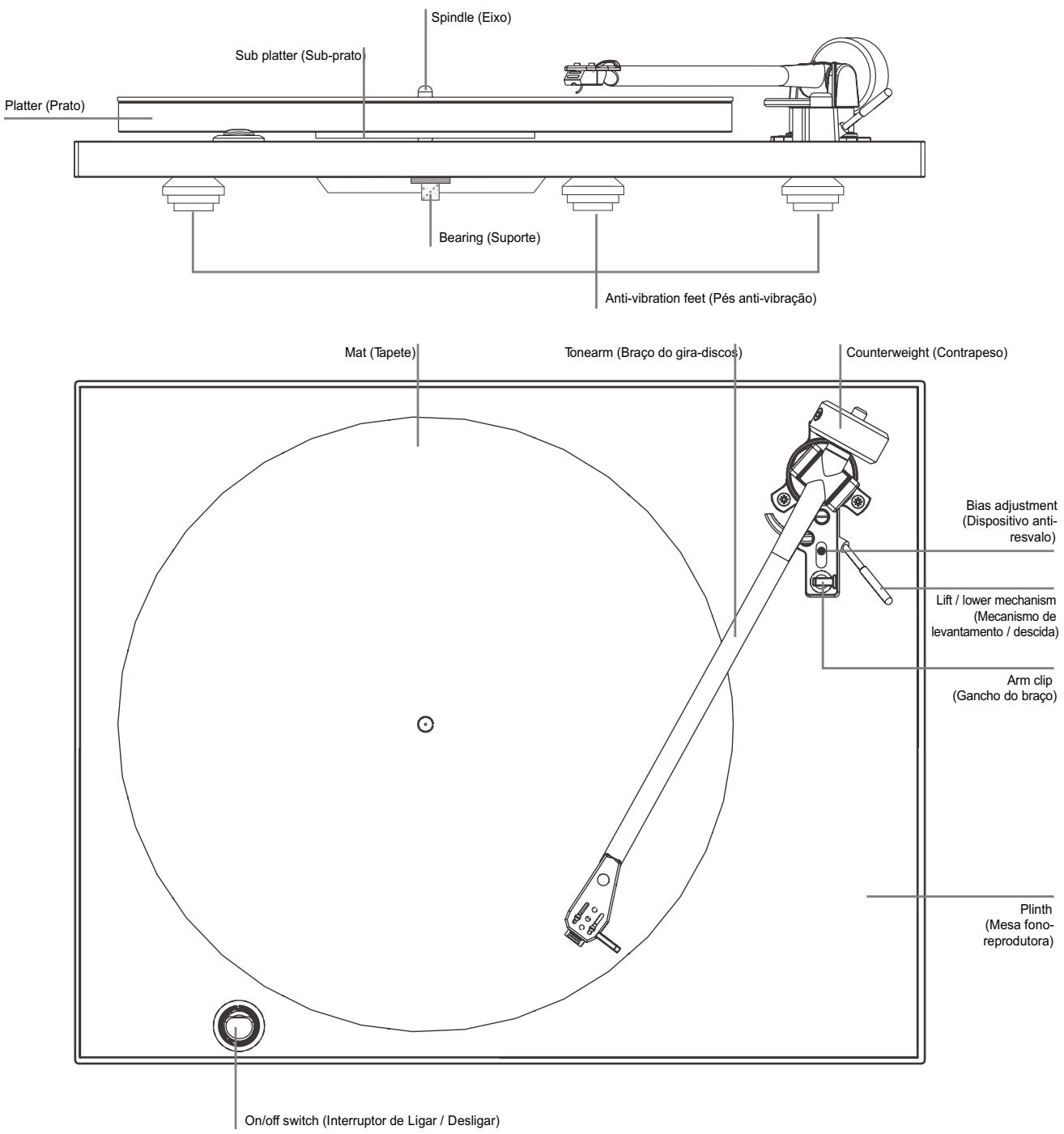

CÁPSULA FONOCAPTORA

O seu gira-discos NAD C 555i/C552 vem equipado de fábrica com um cápsula fonocaptora de íman móvel da marca. Aquando da concretização das instruções de instalação, é necessário ter em conta que o peso de tracção da agulha ideal para a cápsula fonocaptora é de 1,7 miligramas e, Por consequência, o dispositivo de anti-resvalo deverá ser regulado para o mesmo valor.

Podem ser obtidas agulhas sobressalentes junto dos revendedores da NAD.

LIGAÇÃO DA CABLAGEM

DO BRAÇO

Azul = Terra esquerda

Verde = Terra direita

Vermelho = Sinal direito

Branco = Sinal esquerdo

INSTALAÇÃO DA CÁPSULA FONOCAPTORA

Depois de se ter procedido à instalação da cápsula fonocaptora, através da utilização do transferidor de alinhamento fornecido e da tabela de cablagem (ilustrada à esquerda), é necessário regular a força de tracção da agulha e o dispositivo de anti-resvalo. Em primeiro lugar, deverá remover-se a protecção de plástico que envolve a cápsula fonocaptora... com extremo cuidado.

Retirar o braço do respectivo suporte e certificar-se de que o dispositivo de anti-resvalo está regulado para zero, utilize o peso de equilíbrio para deslocar a agulha para uma distância de cerca de 1 mm de um disco e, em seguida, rodar para dentro utilizando o peso (1 rotação completa = 2 mg), até que o peso de tracção da cápsula fonocaptora seja atingido. Por último, é necessário regular o dispositivo de anti-resvalo para o mesmo nível.

ESPECIFICAÇÕES DA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA
CARACTERÍSTICAS DO TRANSDUTOR

Resposta de frequência	20 Hz - 20 kHz ± 3 dB
Equilíbrio dos canais	2 dB a 1 kHz
Separação dos canais	20 dB a 1 kHz
Nível de potência de saída	5 mV ± 2 dB a 1 kHz a 5 cm/s
Conformidade estática	16 mm/N
Massa equivalente da extremidade	0,7 mg
Ângulo de tracção vertical	26 graus
Raio da agulha	Elíptico 0,00072 polegadas x 0,0003 polegadas (18 x 7 )
Tipo da agulha	substituível
CARACTERÍSTICAS ELÉCTRICAS
Resistência da carga	47 k ohms
Capacitância da carga	150 - 400 pF
Indutância interna	560 mH
Resistência interna	700 ohms
Especificações da cápsula fonocaptora	características mecânicas
Peso da cápsula fonocaptora	4,2 g
Centros de fixação	0,5" (12,7 mm)
Peso de tracção	1,5 - 2,0 g (1,7 g nominais)

ESPECIFICAÇÕES DO C 552: ORTOFON OM5E

GIRA-DISCOS
Sistema de accionamento	accionamento por correia
Motor	motor síncrono de binário alto
Velocidades de rotação	33,3 e 45,1 rpm
Sistema de suspensão	3 pés de borracha sintética amortecedores da energia
BRAÇO DO GIRA-DISCOS
Funcionamento	Manual
Comprimento	289 mm; Comprimento total
	244 mm do eixo à agulha
Peso efectivo	9 gramas
Distância da agulha ao centro do prato	19,1 mm
Peso da cápsula fonocaptora	4,2 gramas
Força de tracção vertical	1,7 miligramas nominais
Capacitância do cabo	150 - 400 pF
ESPECIFICAÇÕES FÍSICAS
Dimensões (C x A x P) com a tampa descida	17 3/8 x 4 9/16 x 14 polegadas
	447 x 115 x 365 mm
Peso líquido	11,57 lb / 5,25 kg
Peso de expedição	15,21 lb / 6,9 kg

ESPECIFICAÇÕES DO C 555i/C 522

GIRA-DISCOS
Sistema de accionamento	accionamento por correia
Motor	motor síncrono de binário alto
Velocidades de rotação	33,3 e 45,1 rpm
Sistema de suspensão	3 pés de borracha sintética amortecedores da energia
BRAÇO DO GIRA-DISCOS
Funcionamento	Manual
Comprimento	289 mm; Comprimento total
	244 mm do eixo à agulha
Peso efectivo	9 gramas
Distância da agulha ao centro do prato	19,1 mm
Capacitância do cabo	150 - 400 pF
ESPECIFICAÇÕES FÍSICAS
Dimensões (C x A x P) com a tampa descida	17 3/8 x 4 9/16 x 14 polegadas
	447 x 115 x 365 mm
Peso líquido	11,57 lb / 5,25 kg
Peso de expedição	15,21 lb / 6,9 kg
