Tipo di prodotto	Giradischi
Marca	NAD
Modello	C552 / C555i
Trazione	A cinghia
Velocità	33,3 e 45,1 giri/min
Motore	Sincrono a coppia elevata
Sospensione	3 piedi assorbitori di energia in gomma sintetica
Braccio - Funzionamento	Manuale
Braccio - Lunghezza totale	289 mm
Braccio - Lunghezza perno-punta	244 mm
Braccio - Massa effettiva	9 g
Braccio - Avanzamento	19,1 mm
Testina di serie (C552)	Ortofon OM5E
Testina - Tipo	A magnete mobile
Testina - Forza di appoggio raccomandata	1,75 g (C552)
Testina - Peso	5 g (C552)
Testina - Resistenza interna	750 ohms (C552)
Testina - Induttanza interna	450 mH (C552)
Testina - Capacità di carico	200 a 600 pF
Dimensioni (LxAxP)	447 x 115 x 365 mm
Peso netto	5,25 kg
Peso imballato	6,9 kg
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido se necessario. Non utilizzare prodotti liquidi. Tenere il coperchio chiuso.
Sicurezza	Non sollevare il mozzo centrale. Conservare gli imballaggi per il trasporto.

Domande frequenti - C552 NAD

Come regolare la forza di appoggio sulla testina?

Sganciare il braccio e utilizzare il contrappeso per far galleggiare la puntina a circa 1 mm sopra il disco. Avvitare il contrappeso (1 giro = 2 g) per raggiungere la forza raccomandata (1,75 g per l'Ortofon OM5E). Impostare lo stesso valore sull'antiskating.

A cosa serve l'antiskating e come si regola?

L'antiskating compensa la forza centrifuga che tira il braccio verso il centro del disco. Impostarlo sullo stesso valore della forza di appoggio (esempio: 1,75 g).

Come cambiare la velocità da 33 a 45 giri?

La velocità si cambia manualmente spostando la cinghia da una puleggia all'altra sul motore, come illustrato nel manuale. Si consiglia di avviare il piatto a mano premendo Start per facilitare il cambio.

Cosa fare se il piatto non gira o gira in modo irregolare?

Controllare la cinghia: deve essere posizionata correttamente e in buone condizioni. Assicurarsi che il motore funzioni. Se necessario, sostituire la cinghia. Evitare di toccare il cuscinetto centrale.

Come pulire la testina di lettura?

Non utilizzare liquidi. Se si accumula polvere sulla puntina, soffiare delicatamente o utilizzare una spazzola antistatica speciale. Evitare di toccare la puntina.

Quale testina di ricambio è compatibile?

Il modello C552 è dotato di serie di una Ortofon OM5E. È possibile utilizzare puntine di ricambio Ortofon Stylus 5 E o qualsiasi testina a magnete mobile con una forza di appoggio tra 1,5 e 2,0 g.

Come collegare il giradischi a un amplificatore?

Utilizzare il cavo del braccio: Bianco = segnale sinistro, Rosso = segnale destro, Verde = massa sinistra, Blu = massa destra. Collegare a un ingresso phono dell'amplificatore. Se l'amplificatore non ha un ingresso phono, utilizzare un preamplificatore phono.

Perché il suono è distorto o sbilanciato?

Verificare l'allineamento della testina utilizzando la dima di allineamento fornita. Assicurarsi che la forza di appoggio e l'antiskating siano regolati correttamente. Pulire la puntina e il disco.

Come mantenere il giradischi a lungo termine?

Tenere il coperchio chiuso per evitare la polvere. Non lubrificare il cuscinetto. Se il giradischi si inclina, i piedini antivibranti possono assestarsi, ma è normale. Conservare gli imballaggi per il trasporto.

Posso usare un pulitore per dischi liquido?

No, non utilizzare alcun dispositivo di pulizia liquido durante la riproduzione. Per pulire un disco, utilizzare una spazzola antistatica o un panno morbido. Evitare di toccare la superficie di lettura.

MANUALE UTENTE C552 NAD

Piattaforma girevole NAD - Manuale delle Istruzioni

Questa piattaforma girevole è stata progettata per offrire una riproduzione musicale estremamente buona. Insite nel design, vi sono diverse funzionalità che migliorano la qualità del suono e focalizzano i costi di fabbricazione laddove sono più necessari.

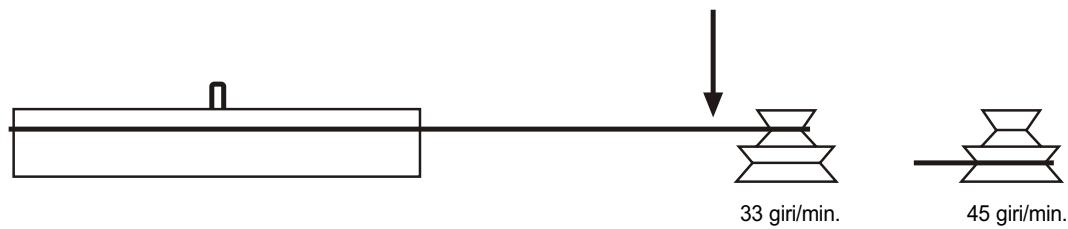

Esempia La modifica della velocità si ottiene manualmente spostando la cinghia di trasmissione da una puleggia all'altra, come illustrato di seguito.

Il risparmio sui costi proveniente dalla modifica di velocità manuale consente un motorino a vibrazioni ridotte molto costoso con una precisione che supera quella dei design convenzionali da utilizzare.

SUGGERIMENTI E CONSIGLI

1 Tentare di montare la piattaforma girevole su una superficie rigida ed orizzontale. L'ideale sarebbe un ripiano leggero avvitato alla parete o in una rientranza. Evitare il montaggio su armadi vuoti o pesanti, o su qualcosa che sia montato su un pavimento in legno.
2 Tentare di tenere il coperchio chiuso durante la riproduzione dei dischi. Ciò eviterà che cada della polvere sui dischi e renderà inutile la pulizia. Potrebbero inoltre esservi dei miglioramenti nel suono.
3 Non usare un pulitore per dischi che funzioni durante la riproduzione del disco, o alcun pulitore che impieghi acqua o liquidi. Non toccare la superficie di riproduzione dei dischi. La polvere visibile sulla superficie del disco viene spazzolata via semplicemente dallo stilo e l'eventuale polvere che si raccolga può essere facilmente soffiata via.
4 Tentare di lasciare la piattaforma girevole in funzione durante una sessione di riproduzione del disco. Accendere prima dell'avvio e spegnere solo dopo la fine dell'ultimo disco. Cambiare i dischi mentre la piastra gira è più facile di quanto sembri!

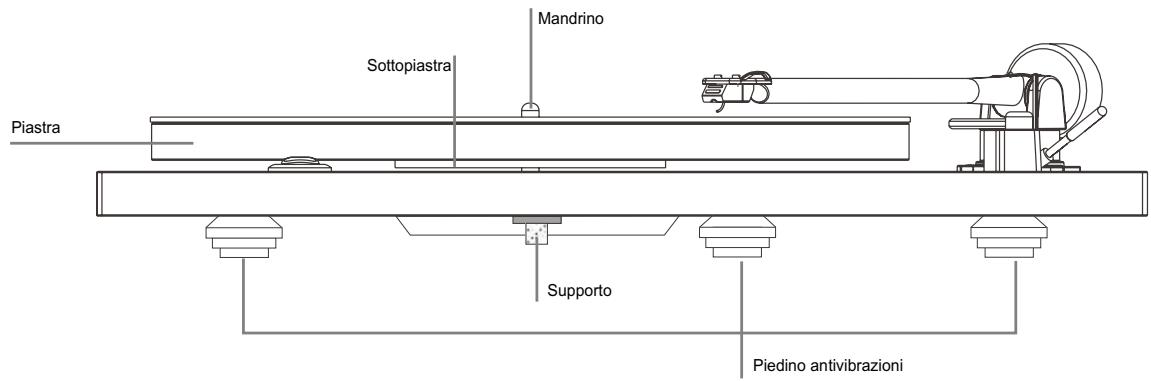

5 NON sollevare il mozzo centrale dal suo supporto. Il supporto è montato in fabbrica con una pellicola di lubrificante spesso. Spostandolo si potrebbero provocare seri problemi di variazione della velocità ed usura.
6 Quando si accende la piattaforma, specialmente a 45 giri/min., si consiglia di dare alla piastra un rapido tocco in senso orario mentre si preme l'interruttore 'ON' (ACCESO). Ciò allenta la sollecitazione sul motorino e sulla cinghia.
7 Non dovrebbe essere necessaria alcuna manutenzione. Se la piattaforma girevole funziona bene, lasciarla andare. Alcune impostazioni del piedino antivibrazioni potrebbero provocare una leggera inclinazione all'indietro della piattaforma girevole dopo qualche mese, ma non è una cosa preoccupante.
8 Non usare sostanze per lucidare sulla piattaforma girevole o sul coperchio. Per pulire o spolverare, strofinare delicatamente con un panno da polvere in cotone soffice (leggermente umido, solo se necessario).
9 Il braccio del rivelatore acustico viene messo a terra (o a massa) automaticamenteattraverso lo screening del cavo del braccio. Non dovrebbe essere necessaria alcun'altra messa a terra.
10 Conservare l'imballaggio, in caso occorra trasportare la piattaforma girevole in futuro.
11 Quando il disco raggiunge la fine di un lato, ricordare di sollevare lo stilo dalla superficie usando il meccanismo di sollevamento/abbassamento.

GODETEVI LA MUSICA!

CABLAGGIO BRACCIO

Blu = terra sin.

Verde = terra dx.

Rosso = segnale dx.

Bianco = segnale sin.

CARTUCCIA

La piattaforma girevole NAD C 555i/C 552 viene fornita con una testina a spostamento magnetico Montata in fabbrica. Durante la procedura di configurazione, notare che il peso di tracciamento ottimale è di 1,7 grammi per la testina. Il dispositivo di regolazione dell'impulso deviante deve dunque essere impostato sullo stesso valore.

Sono disponibili stili sostitutivi dal proprio rivenditore NAD.

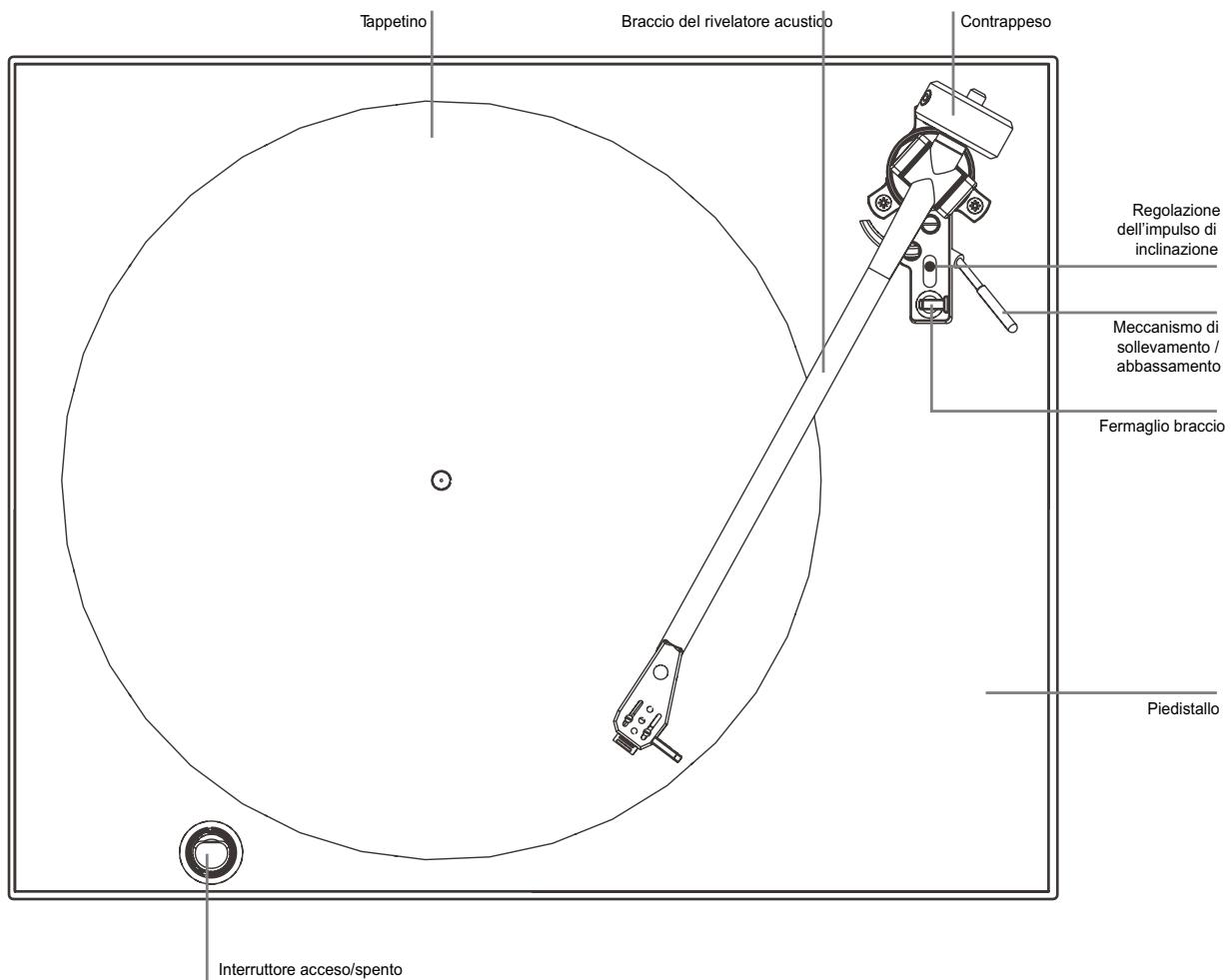

CONFIGURAZIONE DELLA TESTINA

Con la testina montata usando il rapportatore di allineamento fornito e lo schema del cablaggio (illustrato a sinistra), poi impostare la forza di tracciamento e l'impulso di deviazione di spinta. Prima, togliere la protezione in plastica dalla testina...Delicatamente.

Togliere il braccio dal fermagio sul suo supporto ed assicurarsi che il regolatore di impulso di inclinazione sia impostato su zero, usare il contrappeso per 'far galleggiare' lo stilo a circa 1 mm. da un disco, poi sintonizzare verso l'interno con il peso, (1 giro completo = 2g) fino ad ottenere il peso di tracciamento della testina. Infine, impostare il regolatore di impulso di inclinazione sullo stesso valore.

SPECIFICHE TESTINA C 555i: GOLDRING ELECTRA
CARATTERISTICHE TRASDUTTORE

Risposta di frequenza	20Hz - 20 kHz ± 3dB
Bilanciamento canale	2dB ad 1 kHz
Separazione canale	20dB ad 1 kHz
Livello uscita	5mV ± 2dB ad 1 kHz a 5cm/s
Conformità statica	16mm/N
Massa punta equivalente	0,7mg.
Angolo di tracciamento verticale	20 gradi
Raggio dello stilo	Ellittico 0,00072 pollici x 0,0003 pollici (18 x 7 )
Tipo di stilo	Sostituibile
CARATTERISTICHE ELETTRICHE
Resistenza di carico	47k ohm
Capacitanza di carico	150-400pF
Induttanza interna	560mH
Resistenza interna	700 ohm
Specifiche testina	Caratteristiche meccaniche
Peso testina	4,2g.
Centri di fissaggio	0,5" (12,7mm)
Peso di tracciamento	1,5 - 2,0g (1,7g nominale)
SPECIFICHE FISICHE
Dimensioni con il coperchio antipolvere abbassato	17^3/8 × 4^9/16 × 14'' / 447 × 115 × 365mm (largh x alt. x prof.)
Peso netto	5,25kg 5,25kg
Peso di spedizione	6,90kg 6,9kg

SPECIFICHE TESTINA C 552: ORTOFON OM5E

CARATTERISTICHE TRASDUTTORE

Risposta di frequenza	20Hz - 20 kHz ± 2dB
Bilanciamento canale	2dB ad 1 kHz
Separazione canale	22dB at 1 kHz 15dB at 15kHz
Livello uscita	4mV ± 2dB ad 1 kHz a 5cm/s
Tracking force range	1,5-2,0 g (15-20 mN)
Tracking force, recommended	1,75 g (17,5 mN)
Angolo di tracciamento verticale	20 gradi
Stylus radius	r/R 8/18 m
Stylus type	Elliptical 0.00072" x 0.0003" / 18 x 7

CARATTERISTICHE ELETTRICHE

Resistenza di carico	47k ohm
Capacitanza di carico	200 - 600pF
Induttanza interna	450mH
Resistenza interna	750 ohm
Specifiche testina	Caratteristiche meccaniche
Peso testina	5g.
Tracking weight	1.5 - 2.0g (15-20 mN)
Replacement stylus unit	Stylus 5 E
SPECIFICHE FISICHE
Dimensioni con il coperchio antipolvere abbassato	17^3/8 × 4^9/16 × 14'' / 447 × 115 × 365mm (largh x alt. x prof.)
Peso netto	5,25kg 5,25kg
Peso di spedizione	6,90kg 6,9kg

SPECIFICHE DEL C 555i/C 522

PIATTAFORMA GIREVOLE

Sistema di comando	Trasmissione a cinghia
Motorino	Motore sincrono ad alta coppia
Velocità	33,3 e 45,1 giri/min.
Sistema di sospensione	3 piedini in gomma sintetici per assorbimento energia
BRACCIO DEL RIVELATORE ACUSTICO
Funzionamento	Manuale
Lunghezza	289 mm. lunghezza totale - 244 mm. articolazione stilo
Massa effettiva	9 grammi
Forza di tracciamento verticale	1,7 grammi nominale
Capacitanza cavo	150-400pF
