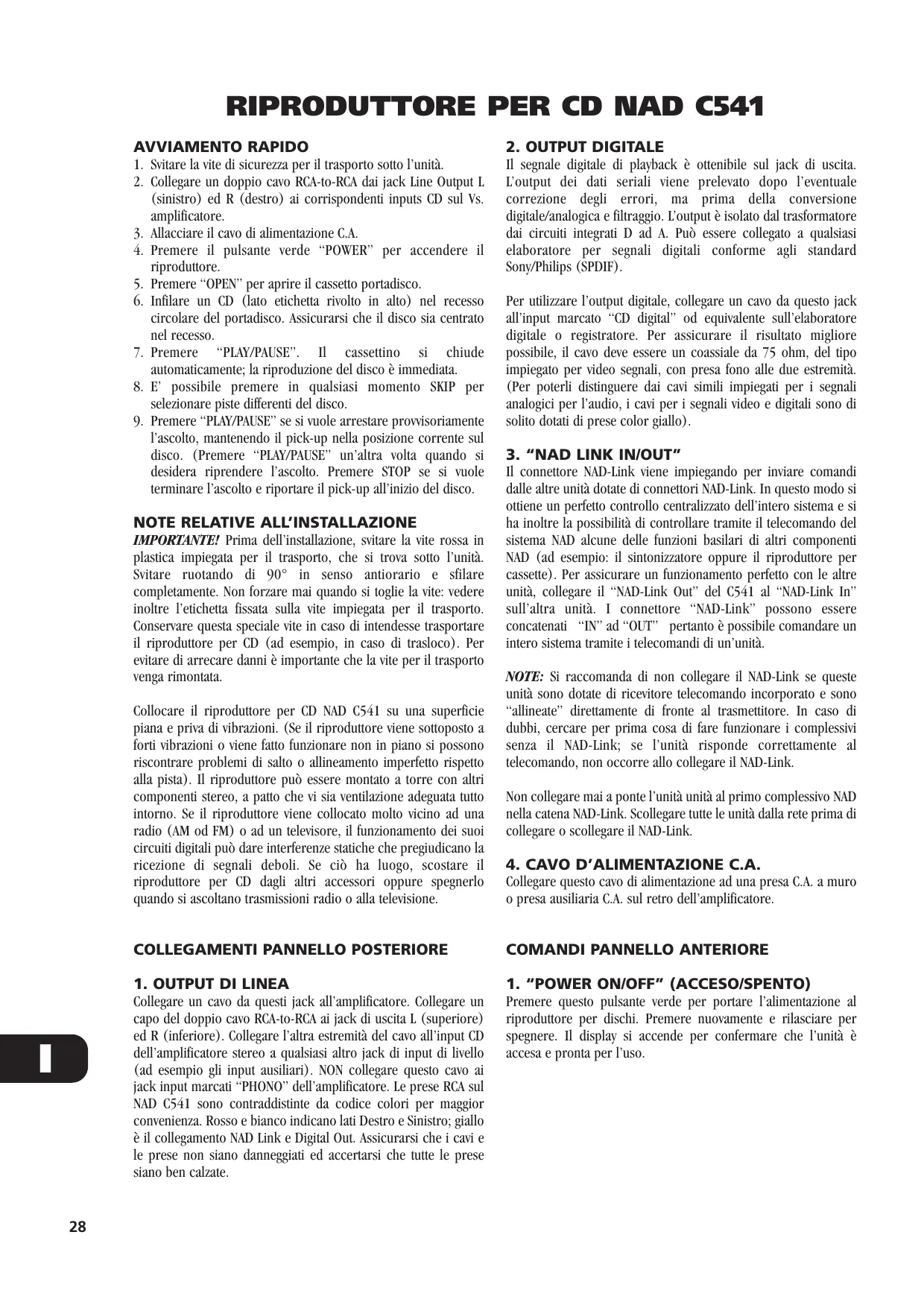

MANUALE UTENTE C541 NAD

Manuale delle Istruzioni

1. Svitare la vite di sicurezza per il trasporto sotto l’unità.

2. Collegare un doppio cavo RCA-to-RCA dai jack Line Output L

(sinistro) ed R (destro) ai corrispondenti inputs CD sul Vs. amplificatore.

3. Allacciare il cavo di alimentazione C.A.

4. Premere il pulsante verde “POWER” per accendere il

5. Premere “OPEN” per aprire il cassetto portadisco.

6. Infilare un CD (lato etichetta rivolto in alto) nel recesso

circolare del portadisco. Assicurarsi che il disco sia centrato nel recesso.

7. Premere “PLAY/PAUSE”. Il cassettino si chiude

automaticamente; la riproduzione del disco è immediata.

8. E’ possibile premere in qualsiasi momento SKIP per

selezionare piste differenti del disco.

9. Premere “PLAY/PAUSE” se si vuole arrestare provvisoriamente

l’ascolto, mantenendo il pick-up nella posizione corrente sul disco. (Premere “PLAY/PAUSE” un’altra volta quando si desidera riprendere l’ascolto. Premere STOP se si vuole terminare l’ascolto e riportare il pick-up all’inizio del disco.

NOTE RELATIVE ALL’INSTALLAZIONE

IMPORTANTE! Prima dell’installazione, svitare la vite rossa in plastica impiegata per il trasporto, che si trova sotto l’unità. Svitare ruotando di 90° in senso antiorario e sfilare completamente. Non forzare mai quando si toglie la vite: vedere inoltre l’etichetta fissata sulla vite impiegata per il trasporto. Conservare questa speciale vite in caso di intendesse trasportare il riproduttore per CD (ad esempio, in caso di trasloco). Per evitare di arrecare danni è importante che la vite per il trasporto venga rimontata. Collocare il riproduttore per CD NAD C541 su una superficie piana e priva di vibrazioni. (Se il riproduttore viene sottoposto a forti vibrazioni o viene fatto funzionare non in piano si possono riscontrare problemi di salto o allineamento imperfetto rispetto alla pista). Il riproduttore può essere montato a torre con altri componenti stereo, a patto che vi sia ventilazione adeguata tutto intorno. Se il riproduttore viene collocato molto vicino ad una radio (AM od FM) o ad un televisore, il funzionamento dei suoi circuiti digitali può dare interferenze statiche che pregiudicano la ricezione di segnali deboli. Se ciò ha luogo, scostare il riproduttore per CD dagli altri accessori oppure spegnerlo quando si ascoltano trasmissioni radio o alla televisione.

Il segnale digitale di playback è ottenibile sul jack di uscita. L’output dei dati seriali viene prelevato dopo l’eventuale correzione degli errori, ma prima della conversione digitale/analogica e filtraggio. L’output è isolato dal trasformatore dai circuiti integrati D ad A. Può essere collegato a qualsiasi elaboratore per segnali digitali conforme agli standard Sony/Philips (SPDIF). Per utilizzare l’output digitale, collegare un cavo da questo jack all’input marcato “CD digital” od equivalente sull’elaboratore digitale o registratore. Per assicurare il risultato migliore possibile, il cavo deve essere un coassiale da 75 ohm, del tipo impiegato per video segnali, con presa fono alle due estremità. (Per poterli distinguere dai cavi simili impiegati per i segnali analogici per l’audio, i cavi per i segnali video e digitali sono di solito dotati di prese color giallo).

3. “NAD LINK IN/OUT”

Il connettore NAD-Link viene impiegando per inviare comandi dalle altre unità dotate di connettori NAD-Link. In questo modo si ottiene un perfetto controllo centralizzato dell’intero sistema e si ha inoltre la possibilità di controllare tramite il telecomando del sistema NAD alcune delle funzioni basilari di altri componenti NAD (ad esempio: il sintonizzatore oppure il riproduttore per cassette). Per assicurare un funzionamento perfetto con le altre unità, collegare il “NAD-Link Out” del C541 al “NAD-Link In” sull’altra unità. I connettore “NAD-Link” possono essere concatenati “IN” ad “OUT” pertanto è possibile comandare un intero sistema tramite i telecomandi di un’unità. NOTE: Si raccomanda di non collegare il NAD-Link se queste unità sono dotate di ricevitore telecomando incorporato e sono “allineate” direttamente di fronte al trasmettitore. In caso di dubbi, cercare per prima cosa di fare funzionare i complessivi senza il NAD-Link; se l’unità risponde correttamente al telecomando, non occorre allo collegare il NAD-Link. Non collegare mai a ponte l’unità unità al primo complessivo NAD nella catena NAD-Link. Scollegare tutte le unità dalla rete prima di collegare o scollegare il NAD-Link.

4. CAVO D’ALIMENTAZIONE C.A.

Collegare questo cavo di alimentazione ad una presa C.A. a muro o presa ausiliaria C.A. sul retro dell’amplificatore.

Collegare un cavo da questi jack all’amplificatore. Collegare un capo del doppio cavo RCA-to-RCA ai jack di uscita L (superiore) ed R (inferiore). Collegare l’altra estremità del cavo all’input CD dell’amplificatore stereo a qualsiasi altro jack di input di livello (ad esempio gli input ausiliari). NON collegare questo cavo ai jack input marcati “PHONO” dell’amplificatore. Le prese RCA sul NAD C541 sono contraddistinte da codice colori per maggior convenienza. Rosso e bianco indicano lati Destro e Sinistro; giallo è il collegamento NAD Link e Digital Out. Assicurarsi che i cavi e le prese non siano danneggiati ed accertarsi che tutte le prese siano ben calzate.

1. “POWER ON/OFF” (ACCESO/SPENTO)

Premere questo pulsante verde per portare l’alimentazione al riproduttore per dischi. Premere nuovamente e rilasciare per spegnere. Il display si accende per confermare che l’unità è accesa e pronta per l’uso.

2. CASSETTO PORTADISCO

Per l’ascolto di un disco, premere il pulsante “OPEN” per aprire il cassetto portadisco. Infilare il CD nel recesso circolare grande del cassetto, tenendo la faccia trasparente (quella di riproduzione) rivolta in giú. L’etichetta deve essere IN ALTO. I dischi CD-3 (i “singles” da 3 pollici) possono essere ascoltati direttamente, senza l’impiego di un adattatore. Infilare il disco nel cassetto, centrandolo nel recesso circolare piú piccolo e tenendo l’etichetta rivolta in ALTO. NOTA: Questo riproduttore non è in grado di prendere un “disco stabilizzatore” sopra il CD, né due CD accatastati. Serve per la riproduzione di CD audio, ma non dei dischi marcati “CD-RW”, “CD-V”, “DVD”, “CD-ROM”, oppure “PHOTO CD”. Fare riferimento al capitolo “Alcune note su dischi CD-R e CD-RW audio”

Il display fornisce informazioni in merito alla condizione d’ascolto del disco e alla posizione del pick-up ottico sul disco. Le informazioni visualizzate - pista/tempo - sono ottenute leggendo “sottocodici” inudibili nel disco. NUMERO PISTA Ogni disco è sezionato in una serie di piste numerate durante la registrazione; in linea di massima, ciascuna pista numerata corrisponde ad una canzone o tempo differente di una sinfonia, ecc. Questi numeri di pista sono identificati sulla confezione del CD e sono codificati nel disco dal fabbricante. Alcuni CD (secondo le preferenze del fabbricante) hanno piste suddivise in sezioni, identificate da numeri di indice. Questo riproduttore non visualizza i numeri di indice. ORE Nel modo convenzionale, questo display riporta in tempo trascorso dall’inizio della pista in ascolto. Impiegando il pulsante “TIME” si può ottenere la visualizzazione del numero restante di piste e del tempo d’ascolto prima della fine del disco. Quando si carica un disco differente e si impiega il pulsante “OPEN” (No. 4) per chiudere il cassetto portadisco, il display riporta il numero delle piste e il tempo totale d’ascolto di tutte le piste del disco. “REMAIN” (RESTANTE) “REMAIN” si accende nell’angolo inferiore sinistro del display se si è premuto il pulsante “TIME” per evidenziare il numero restante di piste e il tempo d’ascolto del disco. “REPEAT” 1 “REPEAT” ed “1” si accendono rispettivamente nell’angolo sinistro superiore e al centro durante l’ascolto ripetuto di una singola pista. “REPEAT” ed “ALL” si accendono durante la riproduzione ripetuta dell’intero programma oppure disco. “RANDOM” (CASUALE) Una volta selezionato il modo randomizzato del C541, la dicitura “RANDOM” compare sul display. DISPLAY CALENDARIO - DISTINTA DELLE PISTE Visualizza una distinta delle piste del disco. A mano a mano che ciascuna pista viene ascoltata, il relativo numero è oscurato sulla distinta delle piste, dando cosí una semplice indicazione di quanto è stato riprodotto e quanto deve ancora essere riprodotto. Il numero della pista in ascolto lampeggia. Il display indica fino a sedici piste numerate. “OVER” Se il disco caricato ha sedici piste, la scritta “OVER” si accende nella parte inferiore centrale del display. MEMORIA Durante l’ascolto del programma “Program Play” oppure la programmazione di “Program Play”, la scritta “MEMORY” si accende. PROGRAMMA Oltre a “MEMORY” si ha l’accensione di “PROGRAM” durante l’ascolto di una selezione di piste preprogrammate del disco. CONDIZIONE Una freccia orientata verso destra , accanto al lato sinistro del display dell’orologio, si accende durante “PLAY” (ASCOLTO). Due lineette verticali indicano che il riproduttore è in attesa (“PAUSE”). Nel modo “STOP”, il display torna ad indicare il numero totale delle piste e il tempo totale di ascolto del disco. “no dISC” (SENZA DISCO) Quando non vi è un disco caricato o quando quello inserito non può essere letto (perché è sporco oppure è stato infilato capovolto), la scritta “no dISC” compare sul display. TELERICEVITORE Un sensore ad infrarossi (sito sul lato destro della finestrella del display) riceve i comandi dal telecomando. La retta tra il telecomando e questa finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto. INDICATORE HDCD® Questo indicato si accende quando si ascolta un disco codificato HDCD®. Per maggior informazioni in merito al sistema HDCD® fare riferimento al capitolo “HDCD”.

Premere questo pulsante per aprire il cassetto portadischi; ripremerlo per chiudere il cassetto. Se il pulsante viene premuto durante l’ascolto di un disco, il playback allora si arresta: il pickup ritorna all’inizio del disco e il cassetto si apre. Aprendo il cassetto si cancella la memoria per “Program Play”. Quando il cassetto del disco viene aperto, il meccanismo di chiusura del cassetto può essere attivato premendo “PLAY” oppure pressando delicatamente il cassetto verso l’interno. NOTA: Il cassetto portadischi viene aperto e chiuso tramite un motorino interno. Non chiudere il cassetto a mano quando il riproduttore è spento. Quando il cassetto si chiude, il riproduttore legge la pista dell’indice dei brani incisi sul disco (detta TOC, ovvero Tabella dell’Indice) e visualizza il numero delle piste unitamente alla durata totale d’ascolto del disco. Se si preme “PLAY” per chiudere il cassetto, questa informazione allora viene tralasciata: l’ascolto inizia immediatamente dalla pista 1 (Track 1).

5. “PLAY/PAUSE” (ASCOLTO/PAUSA)

Questo pulsante bivalente permette di passare alternatamente da “avviamento” ed “arresto” del playback. Premere per iniziare l’ascolto o per riprenderlo dopo l’impiego del pulsante Pausa. Durante l’ascolto si può arrestare il playback in qualsiasi momento premendo questo pulsante: il pick-up ottico rimarrà “sospeso” nel punto esatto di interruzione. Il modo “PLAY” è identificato da una freccia rivolta verso destra nel display ( Il modo di attesa “PAUSE” è confermato da due barrette verticali ). Per ripristinare l’ascolto partendo esattamente dal punto di interruzione, premere nuovamente “PLAY/PAUSE”. Se non si desidera riprendere l’ascolto nel medesimo punto di interruzione, impiegare allora i comandi “SKIP” (“salta”) e “SCAN” (“scansione”) per portare il pick-up ad un punto differente del disco: premere infine “PLAY” per l’ascolto.

Il pulsante “TIME” può essere impiegato per visualizzare il numero della pista in ascolto e il tempo trascorso dall’inizio della pista (display di base), oppure il numero e il tempo delle altre piste del disco o programma selezionato (display alternativo). Partendo dal display di base, premere il pulsante “TIME” per attivare il display alternativo. Premere il pulsante “TIME” un’altra volta per ritornare al display di base.

Premendo una volta il pulsante STOP si arresta l’ascolto e si reimposta il pick-up all’inizio del disco. Il display ritorna ad evidenziare il numero delle piste e il tempo totale d’ascolto del disco. Se il riproduttore per CD è stato programmato per riprodurre una selezione particolare di piste, il programma allora viene iscritto nella memoria del riproduttore. Premendo STOP una seconda volta si cancella il programma. Premendo STOP due volte si disattivano le funzioni di Ripetizione ed Ascolto Randomizzato se queste erano attivate.

Questo pulsante abilita il modo Riproduzione Ripetuta - un ciclo senza fine di ripetizione. Premere una volta il pulsante “Repeat” per selezionare il modo di ripetizione “REPEAT 1” che permette l’ascolto continuo solo della pista attuale. Premendo un’altra volta il pulsante di ripetizione si seleziona il modo “REPEAT ALL” (ripetere tutto): l’intero disco pertanto viene riprodotto, dall’inizio alla fine, all’infinito. Premere il pulsante “REPEAT” una terza volta per cancellare il ciclo di ripetizione “REPEAT CYCLE” e ritornare al funzionamento normale. Il modo “Repeat Play” può essere impiegato unitamente ai modi “Program” e “Random Play”. Quando il C541 si trova nel modo “Repeat Play”, “REPEAT 1” oppure “ALL” viene visualizzato sul display. Il modo “Repeat Play” può essere disinserito inoltre premendo due volte il pulsante STOP. Premendo per la prima volta il pulsante STOP si arresta l’ascolto; premendolo una seconda volta si disinserisce il modo “Repeat Play”.

9. “RANDOM” (CASUALE)

Inserendo il modo per l’ascolto randomizzato “Random Play” si ottiene la riproduzione di tutte le piste del CD (una volta) a casaccio. Da STOP, premere per prima cosa “RANDOM” e poi “PLAY/PAUSE” per inserire il modo “Random Play”. Durante l’ascolto normale è possibile inserire il modo per l’ascolto randomizzato premendo il pulsante “RANDOM”. La pista in ascolto viene tacitata ed inizia la riproduzione della prima pista scelta a casaccio. Il modo “Random Play” può essere impiegato insieme a quello “Repeat Play All” (ripetere la riproduzione di tutte le piste) ma non con il modo “Program Play”. Quando il C541 si trova nel modo randomizzato, la dicitura “RANDOM” compare sul quadro del display. Premere nuovamente il pulsante RANDOM per annullare la riproduzione randomizzata e ritornare al modo normale di ascolto. Il modo “Random Play” può essere disattivato premendo due volte il pulsante STOP. Premendo per la prima volta il pulsante STOP si arresta l’ascolto; premendolo una seconda volta si disinserisce il modo “Random Play”.

Il pulsante “SCAN ” fa sí che il pick-up ottico effettui la retroscansione della registrazione ad alta velocità. Questo pulsante funziona soltanto quando il riproduttore si trova nei modi “PLAY” oppure “PAUSE”. Dopo un comando di arresto con “STOP”, o dopo avere inserito un nuovo disco, occorre premere “PLAY” prima che il circuito di scansione possa funzionare. La scansione è silenziosa se viene iniziata mentre il riproduttore è fermo con il comando “PAUSE”; attivando durante “PLAY”, la musica viene ascoltata solo frammentariamente a basso volume mentre il riproduttore effettua la sua scansione. Per circa i primi cinquanta secondi della pista, la scansione avviene ad una velocità tre volte superiore quella convenzionale: in seguito, la velocità di scansione aumenta a circa quindici volte quella normale d’ascolto.

Impiegare questa “scansione udibile” per portarsi perfettamente sul punto di ripristino dell’ascolto. Se si effettua la retroscansione fino all’inizio del disco durante l’ascolto della Pista 1, il riproduttore ritorna automaticamente al playback normale. Il pulsante “SCAN ” fa sí che il pick-up ottico effettui rapidamente la scansione in avanti lungo il brano musicale. Questa funzione si comporta in modo simile a quello indicato per “SCAN ”. Se si effettua la scansione in avanti fino alla fine del disco durante l’ascolto della pista finale, l’escursione allora viene interrotta e il display “Time” riporterà il TOC. (Non vi è modo di “riavvolgimento”).

Durante l’ascolto, premere una volta il pulsante “SKIP ” to ritornare all’inizio della pista in ascolto. Premere due volte “SKIP ” in rapida successione per ritornare alla pista precedente o alla pista programmata in precedenza nel modo “Program Play”: premere una volta per tornare all’inizio della pista corrente e poi ripremere per passare a quella precedente. Premendo continuamente, il riproduttore passa direttamente e ripetutamente alle piste precedenti, terminando all’inizio del disco (Track 1) oppure alla prima pista programmata nel modo “Program Play”. Durante l’ascolto, premere una volta il pulsante “SKIP ” per passare all’inizio della pista successiva del disco, oppure alla pista programmata successiva nel modo “Program Play”. Pertanto, se si desidera “campionare” ogni brano del disco, premere “PLAY” e poi tasteggiare “SKIP” dopo l’ascolto di un paio di secondi di ciascuna pista. Da Stop, premere il pulsante “SKIP ” finché non si è giunti alla pista dalla quale si desidera iniziare l’ascolto. Premere “PLAY” per iniziare l’ascolto. TELECOMANDO Il Vs. riproduttore per CD è dotato di un telecomando senza fili che Vi permette di azionare tutte le funzioni di playback senza doverVi scomodare dalla poltrona preferita o da qualsiasi altra parte della stanza. Per un funzionamento perfetto ricordare che non vi devono essere ostruzioni tra il telecomando e il pannello anteriore del riproduttore per CD. Se il riproduttore non esegue i telecomandi, controllare che la traiettoria tra il telecomando e il riproduttore non sia ostruita da abiti, carta, tende, tavolini, ecc. La maggior parte dei pulsanti sul telecomando ha lo stesso effetto dei corrispondenti pulsanti sul pannello anteriore del riproduttore per dischi. Inoltre, il trasmettitore è dotato di alcuni pulsanti e funzioni supplementari , quali ad esempio la tastiera numerica e le funzioni di programmazione “Program”. TASTIERA NUMERICA Come impiegare la tastiera numerica per iscrivere direttamente (1 a 10; +10) fa sí che il riproduttore salti direttamente all’inizio di una pista numerata ed inizi a riprodurre. In altre parole, per ascoltare la pista 5 basta premere 5. Per l’ascolto della Pista 20, premere: +10, 10. Per l’ascolto della Pista 36, premere: +10, +10, +10, 6. PROGRAMMA Il riproduttore per CD C541 permette la riproduzione programmata fino a venti piste in qualsiasi ordine preferito. Per inserire l’ascolto programmato “Program Play” con la sequenza desiderata delle varie piste:

1. Premere “PROGRAM”. L’indicatore “MEMORY” si accenderà.

Il display indica “Pr p: 01”, vuol dire che il riproduttore attende il primo dato del Programma.

2. Impiegare il pulsanti “SKIP” oppure la tastiera numerica per

iscrizione diretta per selezionare la prima pista nella sequenza programmata. Il numero della pista selezionata lampeggerà sul display.

3. Premere “PROGRAM” per iscrivere il numero della pista

selezionata nella memoria. Il display ritorna quindi al modo di iscrizione del programma “Program-Entry” e passerà poi a “Pr p: 02”, per indicare che il riproduttore è pronto per la seconda iscrizione.

4. Ripetere le operazioni 2 e 3 per selezionare ed iscrivere altri

numeri di pista nella memoria, fino al massimo di 20. Il display indicherà “FULL” quando sono state iscritte tutte le venti piste.

5. Se si desidera prendere in rassegna oppure modificare le varie

iscrizioni del programma, premere ripetutamente “PROGRAM” per ottenere la scansione ciclica delle iscrizioni. Quando viene visualizzato il numero di programma piú alto si possono allora iscrivere piste supplementari nella memoria: basta ripetere le operazioni 2 e 3.

6. Per ascoltare il programma memorizzato, premere “PLAY”.

PROGRAM” e “MEMORY” compaiono sul display: ciò indica che un programma memorizzato è in corso di riproduzione. Durante l’ascolto di un programma, il pulsanti “SKIP” accedono solo le piste nella distinta del programma. Pertanto se si desiderasse ascoltare solo una parte del programma memorizzato, iniziare l’ascolto e premere “SKIP ” per saltare quelle piste programmate che non si desidera ascoltare.

7. Per terminare l’ascolto programmato, premere STOP. La

distinta iscritta delle varie piste rimane valida in memoria; se si desidera ascoltare il programma un’altra volta, premere semplicemente “PLAY”. Se si desidera modificare il programma, premere ripetutamente “PROGRAM” per prendere in rassegna la distinta e procedere ai cambiamenti. Per aggiungere piste, premere il pulsante “PROGRAM” finché non viene visualizzato il numero piú alto di programma.

8. Per cancellare la memoria del programma, premere STOP due

volte, “OPEN/CLOSE” per aprire il cassetto, oppure spegnere l’alimentazione con “POWER”. L’esempio seguente rappresenta un’illustrazione passo passo per come programmare ed attivare l’ascolto del programma per le piste 5, 23, 9, 16 ed 1. Da Stop: Premere il telecomando PROGRAMMA PROGRAMMA +10, +10, 3 PROGRAMMA PROGRAMMA +10, 6 PROGRAMMA PROGRAMMA “PLAY” (ASCOLTO) Display Pr p: 01 5 p: 01 Pr p: 02 23 p: 02 Pr p: 03 9 p: 03 Pr p: 04 16 p: 04 Pr p: 05 1 p: 05 Pr p: 06 La distinta delle piste con display del calendario indicherà il programma selezionato. NOTA: Nel modo di iscrizione “Program-entry”, i pulsanti SKIP hanno la medesima funzione di riavvolgimento: se si fa lo SKIP Back continuo dalla pista Track 01, il numero conta all’inverso partendo dalla pista finale del disco. In questo modo si possono selezionare piste con numero alto.

INSTALLAZIONE E SOSTITUZIONE DELLE

BATTERIE Il telecomando richiede due celle da 1,5 volt, formato AAA (cioè UM-4 oppure IEC RO3). Si raccomandano celle alcaline per garantire la massima durata. Per aprire lo scomparto portabatterie, appoggiare le dita nel recesso sul retro del telecomando, quindi spingere conto il bordo flessibile del copribatteria e sfilarlo verso l’alto. Installare sempre celle nuove, orientandole come illustrato nello schema all’interno dello scomparto. Le molle spiraliformi devono fare contatto con il lato negativo (-) di ciascuna cella . Premere lo sportellino del portabatterie finché non è scattato. In alcuni casi, il funzionamento scadente può essere dovuto a corrosione o ditate di unto sui contatti della batteria. Staccare entrambe le celle, sfregare i contatti metallici alle estremità di ciascun cella impiegando un panno pulito od una gomma, quindi rimontare le celle facendo attenzione affinché siano infilate come prescritto. L’HDCD® (digitale compatibile ad alta definizione®) realizzato dalla Pacific Microsonics negli Stati Uniti d’America è un processo brevettato di codificazione/decodificazione che assicurare la massima “ricchezza acustica” e la massima precisione dei minimi dettagli della registrazione. I CD codificati con il sistema HDCD® hanno un suono migliore in quando sono codificati con informazioni della musica reale a 20 bits, rispetto ai 16 bit di tutti gli altri CD. L’HDCD® sopraffà le limitazioni del formato CD a 16 bit, in quanto sfrutta un sofisticato sistema per codificare quattro bits supplementari sul CD, pur rimanendo perfettamente compatibile con il formato CD già in uso. Abbiamo quindi una gamma dinamica piú vasta, un “palcoscenico sonoro” tridimensionale piú a fuoco e timbro vocale e musicale piú naturale. Un disco codificato con il sistema HDCD che viene riprodotto impiegando il NAD C541 per CD con sistema HDCD assicura un equilibrio acustico piú chiaro e piú profondo. Inoltre si ottiene una riproduzione migliore anche quando si impiegando CD convenzionali. Il riproduttore NAD C541 per CD identifica automaticamente un disco codificato con il sistema HDCD® ed attiva il suo decodificatore HDCD®. L’indicatore rosso si accende quando si sta riproducendo un disco codificato con il sistema HDCD®.

DISCHI CD-R E DISCHI AUDIO CD-RW

Il C541 può riproduttore dischi audio CD-R che sono stati registrati impiegando un registratore per CD a mezzo computer. Occorre ricordare peraltro che non può riproduttore dischi CDRW. La qualità dei dischi audio CD-R varia enormemente, pertanto il loro ascolto non è identico. Alcune cause che pregiudicano l’ascolto:

• La qualità del disco. In linea di massima, i dischi CD-R realizzati da società serie danno risultati migliori rispetto a quelli di marca inferiore.
• La qualità del registratore per CD o CD per lettura e scrittura tramite computer. Alcuni registratori ed incisori danno risultati migliori di altri sul mercato.
• Il CD-R è stato realizzato per incisione super veloce. In linea di massima, la qualità di un CD-R è migliore a bassa velocità piuttosto che ad alta velocità sul medesimo registratore oppure lettore/incisore. MANUTENZIONE E buona norma aprire il cassetto portadischi, di tanto in tanto, e pulirlo con un panno inumidito in modo da eliminare tutta la polvere.

COME MANEGGIARE I COMPACT DISC

Maneggiare i compact disc con la massima attenzione. Piccoli granelli di polvere, graffietti o ditate leggere non pregiudicano il playback del disco. Peraltro graffi grandi o uno strato spesso di sporcizia/grasso delle mani possono impedire l’inseguimento corretto del disco da parte del riproduttore. (E diciamo subito che, sebbene il pick-up ottico legge il disco dalla parte trasparente, la superficie con i dati è intrappolata in effetti immediatamente sotto l’etichetta ed è protetta solo da uno strato sottilissimo di lacca. Pertanto un graffio che incide l’etichetta può danneggiare il disco molto di piú di un graffio simile sul piano trasparente d’ascolto. Pertanto bisogna trattare entrambe le facce del disco con la debita attenzione. Graffi profondi e ditate possono causare il salto di pista (ovvero passaggio a pista successiva oppure ripetizione del medesimo punto). Danni meno seri possono dare brevi emissioni di rumore ad alta frequenza. I circuiti di inseguimento e correzione errori di questo riproduttore per CD NAD sono insolitamente sofisticati e danno un inseguimento sicuro di dischi meno perfetti che non possono essere ascoltati su molti altri riproduttori. Ricordare in ogni modo che i dischi vanno sempre maneggiati con la massima attenzione. Per evitare danni, ricordare che il disco va toccato solo lungo la circonferenza esterna.

Un disco sporco può essere pulito impiegando un panno soffice, sia asciutto sia inumidito con un po’ di acqua. NON impiegare prodotti per la pulizia dei dischi convenzionali LP (liquidi, spray, panni impregnati o soluzioni antistatiche), né utilizzare solventi chimici (alcool, benzolo e sostanze simili). Un disco molto sporco può essere lavato con uno spruzzo di acqua tiepida, impiegando magari una goccia di detersivo neutro; il disco va poi asciugato con un panno pulito e soffice. Quando si pulisce un disco, ripassarlo solo RADIALMENTE (dal centro verso l’esterno). NON strofinare mai con movimento circolare, come si fa per i Long Play comuni, poiché si corre il rischio di rigare il disco. Un graffietto radiale può essere meno nocivo, poiché colpisce solo una piccola parte di ciascuna pista circolare dei dati, e questa imperfezione viene compensata perfettamente dai circuiti di correzione degli errori del riproduttore. Ma un graffio circolare che segue la pista dei dati può danneggiare un segmento continuo molto lungo di dati, rendendo impossibile qualsiasi correzione.

Il riproduttore per Compact Disc impiega laser diodi semiconduttori a stato solido, montato su un servomeccanismo di “inseguimento”. Il laser illumina la pista di fossette microscopiche che rappresentano i bits digitali; i fotodiodi riflettono l’illuminazione dal disco e la trasformano in un segnale elettronico che viene quindi decifrato per dare la forma d’onda in ciascun canale stereo. Il funzionamento del laser è invisibile, poiché opera su una lunghezza d’onda di 7800 Angstrom che si trova nella gamma infrarossi, invisibile all’occhio. Il riproduttore per Compact Disc può essere usato anche dai bambini senza alcun rischio. Il laser funziona a bassissima potenza ed è celato nel meccanismo del riproduttore. Il laser rimane ermetizzato nel sistema ottico che dà la messa a fuoco del raggio ad un solo millimetro dall’obiettivo e poi diverge rapidamente riducendo la sua intensità a livelli trascurabili, anche se il riproduttore è smontato. RICERCA GUASTI SINTOMO POSSIBILI CAUSE

NON VI È ALIMENTAZIONE QUANDO IL

PULSANTE “POWER” È SU “ON” (ACCESO)

• Connessione scadente od assente sulla presa C.A.

• Infilare correttamente la spina della corrente in una presa C.A.

• Il disco è caricato al contrario

• Ricaricare il disco tenendo il lato dell’etichetta IN ALTO

• Il disco è troppo sporco

• Connessioni non corrette dei cavi audio
• Funzionamento non corretto dell’amplificatore/ricevitore SOLUZIONE

• Collegare il riproduttore per CD all’amplificatore/ricevitore come prescritto
• Assicurarsi che il selettore di input sull’amplificatore o sul ricevitore sia su CD

SALTO ED IRREGOLARITÀ DEL SUONO

• Il riproduttore per CD risente le vibrazioni e i colpi da fonti esterne

• Cambiare la sede di installazione

IL TELECOMANDO NON FUNZIONA

• Le batterie nel telecomando sono scariche
• Oggetto che ostruisce il sensore del telecomando sull’apparecchio

• Sostituire le batterie

• Connessioni allentate dei cavi

• Controllare le connessioni dei cavi, specie i cavi di collegamento “Phono”

SI PUÒ UDIRE UN RONZIO

• Togliere eventuali oggetti davanti al riproduttore

, HDCD®, High Definition Compatible Digital® e Pacific Microsonics™ sono marchi registrati di fabbrica o marchi della Pacific Microsonics, Inc. negli Stati Uniti d’America e/o altri Paesi. Sistema HDCD fabbricato sotto licenza dalla Pacific Microsonics, Inc. Questo prodotto è protetto da uno o piú dei seguenti: negli Stati Uniti d’America: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, ed in Australia: 669114. Altri brevetti in corso di registrazione.
