C525BEE - Lettore CD NAD - Manuale utente e istruzioni gratuiti

MANUALE UTENTE C525BEE NAD

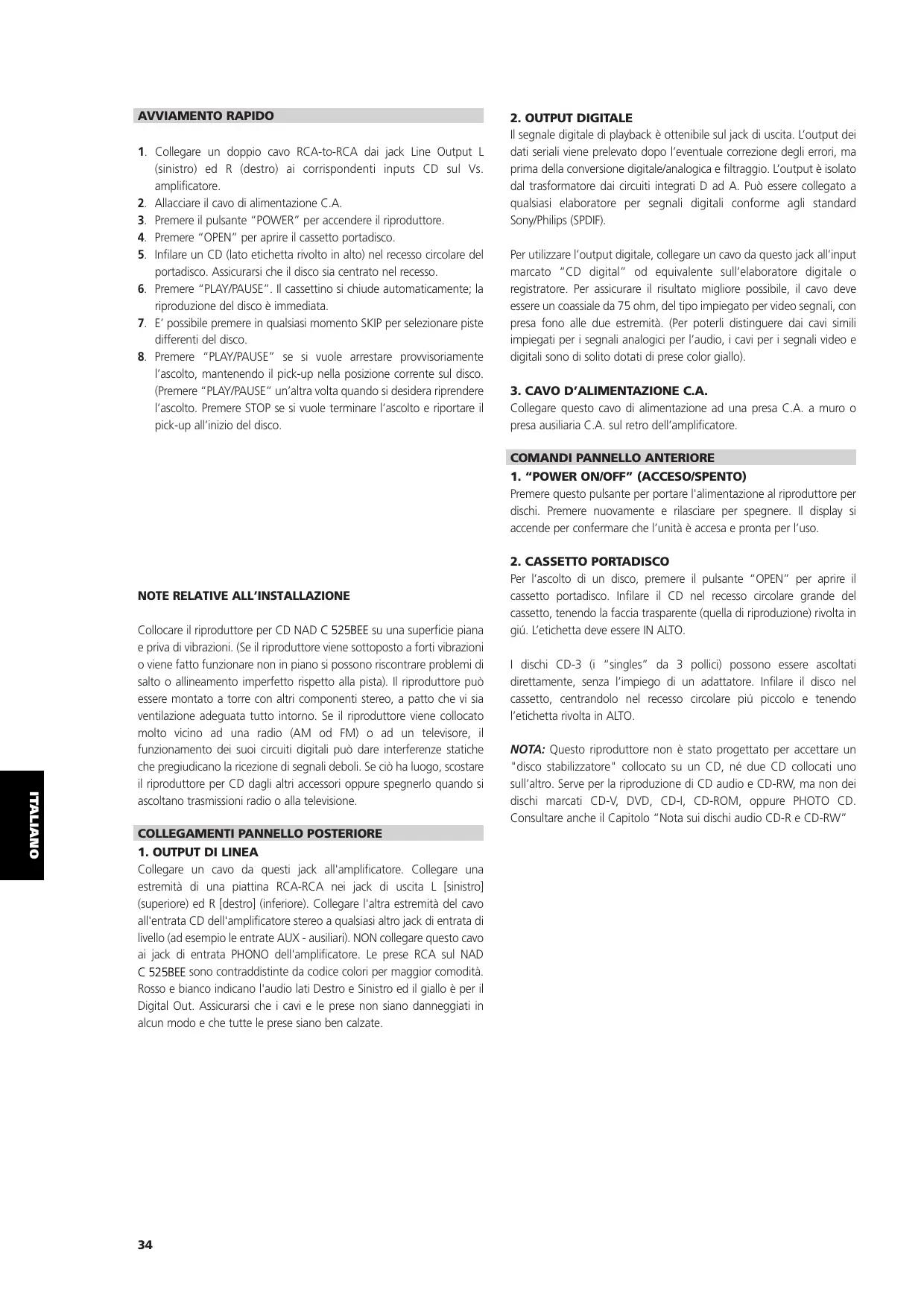

AVVIAMENTO RAPIDO Collegare un doppio cavo RCA-to-RCA dai jack Line Output L (sinistro) ed R (destro) ai corrispondenti inputs CD sul Vs. amplificatore. Allacciare il cavo di alimentazione C.A. Premere il pulsante “POWER” per accendere il riproduttore. Premere “OPEN” per aprre il cassetto portadisco Infilare un CD (lato etichetta rivolto in alto) nel recesso circolare del portadisco. Assicurarsi che il disco sia centrato nel recesso.

6. Premere “PLAY/PAUSE”. || cassettino si chiude automaticamente; la

riproduzione del disco à immediata

7. E' possible premere in qualsiasi momento SKIP per selezionare piste

differenti del disco.

8. Premere “PLAY/PAUSE" se si vuole arrestare prowisoriamente

l'ascolto, mantenendo il pick-up nella posizione corrente sul disco. {Premere “PLAY/PAUSE” un'altra volta quando si desidera riprendere l'ascolto. Premere STOP se si vuole terminare l'ascolto e riportare il pick-up allinizio del disco. mBwnN

NOTE RELATIVE ALL'INSTALLAZIONE

Collocare il riproduttore per CD NAD C 525BEE su una superficie piana € priva di vibrazioni. (Se il riproduttore viene sottoposto a fort vibrazioni o viene fatto funzionare non in piano si possono riscontrare problemi di salto o allneamento imperfetto rispetto alla pista). Il riproduttore pu essere montato à torre con altri componenti stereo, à patto che vi sia ventiläzione adeguata tutto intomo. Se il riproduttore viene collocato molto vidno ad una radio (AM od FM) o ad un televisore, il funzionamento dei suoi circuiti digitali pud dare interferenze statiche che pregiudicano la ricezione di segnali deboli. Se cid ha luogo, scostare i riproduttore per CD dagli altri accessori oppure spegnerlo quando si ascoltano trasmissioni radio o alla televisione

COLLEGAMENTI PANNELLO POSTERIORE

Collegare un cavo da questi jack all'amplficatore. Collegare una estremità di una piattina RCA-RCA nei jack di uscita L[sinistro] (superiore) ed R [destro] (inferiore). Collegare l'altra estremità del cavo all'entrata CD dell'amplificatore stereo a qualsiasi altro jack di entrata di livello (ad esempio le entrate AUX - ausilar). NON collegare questo cavo ai jack di entrata PHONO dell'amplificatore. Le prese RCA sul NAD C 525BEE sono contraddistinte da codice colori per maggior comodità Rosso e bianco indicano l'audio lati Destro e Sinistro ed il giallo à per il Digital Out. Assicurarsi che i cavi e le prese non siano danneggiati in alcun modo e che tutte le prese siano ben calzate

Il segnale digitale di playback à ottenibile sul jack di uscita. L'output dei dati seriali viene prelevato dopo l'eventuale correzione degli errori, ma prima della conversione digitale/analogica e filtraggio. L'output à isolato dal trasformatore dai circuit integrati D ad A. Pud essere collegato à qualsiasi elaboratore per segnali digitali conforme agli standard Sony/Philips (SPDIF) Per utilizzare l'output digitale, collegare un cavo da questo jack all'input marcato "CD digital” od equivalente sull'elaboratore digitale o registratore. Per assicurare il risultato migliore possibile, il cavo deve essere un coassiale da 75 ohm, del tipo impiegato per video segnal, con presa fono alle due estremità. (Per poterli distinguere dai cavi simili impiegati per i segnali analogici per l'audio, i cavi per i segnali video e digitali sono di solito dotati di prese color giallo)

3. CAVO D'ALIMENTAZIONE C.A.

Collegare questo cavo di alimentazione ad una presa C.A. à muro o presa ausliaria C.A. sul retro dell'amplificatore

COMANDI PANNELLO ANTERIORE

Premere questo pulsante per portare l'alimentazione al riproduttore per dischi. Premere nuovamente e rilasciare per spegnere. Il display si accende per confermare che l'unità à accesa e pronta per l'uso.

2. CASSETTO PORTADISCO

Per l'ascolto di un disco, premere il pulsante “OPEN” per apr il cassetto portadisco. Infilare il CD nel recesso circolare grande del cassetto, tenendo la faccia trasparente (quella di riproduzione) rivolta in gi. L'etichetta deve essere IN ALTO. 1 dischi CD-3 (i “singles” da 3 poli) possono essere ascoltati direttamente, senza l'impiego di un adattatore. Infilare il disco nel cassetto, centrandolo nel recesso circolare piü piccolo e tenendo l'etichetta rivolta in ALTO. NOTA: Questo riproduttore non è stato progettato per accettare un “disco stabilizzatore" collocato su un CD, né due CD collocati uno sullaltro. Serve per la riproduzione di CD audio e CD-RW, ma non dei dischi marcati CD-V, DVD, CD4, CD-ROM, oppure PHOTO CD Consultare anche il Capitol "Nota sui dischi audio CD-R e CD-RW"

Il display fomisce informazioni in merito alla condizione d'ascolto del disco e alla posizione del pick-up ottico sul disco. Le informazioni visualzzate - pista/tempo - sono ottenute leggendo “sottocodici” inudibili nel disco NUMERO PISTA Ogni disco à sezionato in una serie di piste numerate durante la registrazione; in linea di massima, ciascuna pista numerata corrisponde ad una canzone o tempo differente di una sinfonia, ecc. Questi numeri di pista sono identificati sulla confezione del CD e sono codificati nel disco dal fabbricante. Alcuni CD (secondo le preferenze del fabbricante) hanno piste suddivise in sezioni, identificate da numeri di indice. Questo riproduttore non visualizza i numeri di indice ORE Nel modo convenzionale, questo display riporta in tempo trascorso dall'inizio della pista in ascolto. Impiegando il pulsante “TIME” si pud ottenere la visualizzazione del numero restante di piste e del tempo d'ascolto prima della fine del disco. Quando si carica un disco differente e si impiega il pulsante "OPEN" (No. 4) per chiudere il cassetto portadisco, il display riporta il numero delle piste e il tempo totale d'ascoito di tutte le piste del disco. “REMAIN" (RESTANTE) “REMAIN" si accende nellangolo inferior Sinistro del display se si à premuto il pulsante “TIME” per evidenziare il numero restante di piste e il tempo d'ascolto del disco. “REPEAT" 1 “REPEAT" ed “1” si accendono rispettivamente nell'angolo sinistro superiore e al centro durante l'ascolto ripetuto di una singola pista. "REPEAT" ed "ALL" si accendono durante la riproduzione ripetuta del'intero programma oppure disco “RANDOM” (CASUALE) Una volta selezionato il modo randomizzato del C 525BEE, la dicitura “RANDOM" compare sul display. DISPLAY CALENDARIO - DISTINTA DELLE PISTE Visualizza una distinta delle piste del disco. À mano a mano che ciascuna pista viene ascoltata, il relativo numero à oscurato sulla distinta delle piste, dando cosi una semplice indicazione di quanto à stat riprodotto e quanto deve ancora essere riprodotto. Il numero della pista in ascolto lampeggia. 1 display indica fino a sedici piste numerate. MEMORIA Durante l'ascolto del programma “Program Play" oppure la programmazione di “Program Play", la scritta "MEMORY" si accende. CONDIZIONE Una freccia orientata verso destra D, accanto al lato Sinistro del display dell'orologio, si accende durante “PLAY” (ASCOLTO) Due lineette verticali F indicano che il riproduttore à in attesa ('PAUSE"). Nel modo “STOP”, il display torna ad indicare il numero totale delle piste e il tempo totale di ascolto del disco. “no disc" (SENZA DISCO) Quando non vi à un disco caricato o quando quello inserito non puà essere letto (perché à sporco oppure à stato infilato capovolto), la scritta “no diSC” compare sul display. TELERICEVITORE Un sensore ad infrarossi (sito sul lato destro della finestrella del display) riceve i comandi dal telecomando. La retta tra il telecomando e questa finestrella non deve essere ostruita; se il percorso & ostruito, il telecomando non sempre funziona come prescritto

Premere questo pulsante per aprire il cassetto portadischi; ripremerlo per chiudere il cassetto. Se il pulsante viene premuto durante l'ascolto di un disco, il playback allora si arresta: il pick-up ritorna allinizio del disco e il cassetto si apre. Aprendo il cassetto si cancella la memoria per “Program Play”. Quando il cassetto del disco viene aperto, il meccanismo di chiusura del cassetto pud essere attivato premendo “PLAY” oppure pressando delicatamente il cassetto verso l'interno. NOTA: || cassetto portadischi viene aperto e chiuso tramite un motorino interno. Non chiudere il cassetto à mano quando il riproduttore à spento. Quando il cassetto si chiude, il riproduttore legge la pista dell'indice dei brani incisi sul disco (detta TOC, owvero Tabella dell'ndice) e visualizza il numero delle piste unitamente alla durata totale d'ascolto del disco. Se si preme "PLAY" per chiudere il cassetto, questa informazione allora viene tralasciata: l'ascolto inizia immediatamente dalla pista 1 (Track 1)

5. “PLAY/PAUSE" (ASCOLTO/PAUSA)

Questo pulsante bivalente permette di passare alternatamente da “awiamento" ed “arresto” del playback. Premere per iniziare l'ascolto o per riprenderlo dopo l'impiego del pulsante Pausa. Durante l'ascolto si pud arrestare il playback in qualsiasi momento premendo questo pulsante: il pick-up ottico rimarrè "sospeso" nel punto esatto di interruzione. || modo “PLAY” à identificato da una freccia rivolta verso destra nel display ( B> ). 1l modo di attesa “PAUSE” à confermato da due barrette verticali ( HE ). Per ripristinare l'ascolto partendo esattamente dal punto di interruzione, premere nuovamente “PLAY/PAUSE". Se non si desidera riprendere l'ascolto nel medesimo punto di interruzione, impiegare allora i comandi “SKIP (salta”) e “SCAN” (“scansione") per portare il pick-up ad un punto differente del disco: premere infine PLAY" per l'ascolto 6.ORE I pulsante “TIME” pud essere impiegato per visualizzare il numero della pista in ascolto e il tempo trascorso dall'inizio della pista (display di base), oppure il numero e il tempo delle altre piste del disco o programma selezionato (display alternativo). Partendo dal display di base, premere il pulsante “TIME” per attivare il display alternativo. Premere il pulsante “TIME” un'altra volta per ritornare al display di base.

Premendo una volta il pulsante STOP si arresta l'ascolto e si reimposta il pick-up allinizio del disco. Il display ritona ad evidenziare il numero delle piste e il tempo totale d'ascolto del disco. Se il riproduttore per CD à stato programmato per riprodurre una selezione particolare di piste, il programma allora viene iscritto nella memoria del riproduttore Premendo STOP una seconda volta si cancella il programma. Premendo STOP due volte si disattivano le funzioni di Ripetizione ed Ascolto Randomizzato se queste erano attivate.

Questo pulsante abilta il modo Riproduzione Ripetuta - un ciclo senza fine di ripetizione. Premere una volta il pulsante “Repeat” per selezionare il modo di ripetizione “REPEAT 1” che permette l'ascolto continuo solo della pista attuale. Premendo un'altra volta il pulsante di ripetizione si seleziona il modo “REPEAT ALL" (ipetere tuto): l'intero disco pertanto viene riprodotto, dallinizio alla fine, allinfinito. Premere i pulsante “REPEAT” una terza volta per cancellare il ciclo di ripetizione “REPEAT CYCLE" e ritornare al funzionamento normale: Il modo "’Repeat Play” pu essere impiegato unitamente ai modi “Program” € “Random Play”. Quando il € 525BEE si trova nel modo “Repeat Play”, “REPEAT 1" oppure "ALL" viene visualizzato sul display. Il modo “Repeat Play” pud essere disinserito inoltre premendo due volte il pulsante STOP. Premendo per la prima volta il pulsante STOP si arresta l'ascolto; premendolo una seconda volta si disinserisce il modo “Repeat Play"

Inserendo il modo per l'ascolto randomizzato "Random Play” si ottiene la riproduzione di tutte le piste del CD (una volta) a casaccio. Da STOP. premere per prima cosa “RANDOM” e poi “PLAV/PAUSE" per inserire il modo “Random Play". Durante l'ascolto normale à possibile inserire il modo per l'ascolto randomizzato premendo il pulsante "RANDOM". La pista in ascolto viene tacitata ed inizia la riproduzione della prima pista scelta a casaccio. I! modo “Random Play" puè essere impiegato insieme a quello “Repeat Play All" (ripetere la riproduzione di tutte le piste) ma non con il modo “Program Play”. Quando il € 525BEE si trova nel modo randomizzato, là dicitura “RANDOM” compare sul quadro del display. Premere nuovamente il pulsante RANDOM per annullare la riproduzione randomizzata e ritornare al modo normale di ascolto. 1! modo “Random Play” puè essere disattivato premendo due vole il pulsante STOP. Premendo per la prima volta il pulsante STOP si arresta l'ascolto; premendolo una seconda volta si disinserisce il modo “Random Play“

IL pulsante "SCAN <<" fa si che il pick-up ottico effettui la retroscansione della registrazione ad alta velocità. Questo pulsante funziona soltanto quando il riproduttore si trova nel modi "PLAY" oppure “PAUSE”. Dopo un comando di arresto con “STOP”, o dopo avere inserito un nuovo disco, occorre premere “PLAY” prima che il dircuito di scansione possa funzionare. La scansione à silenziosa se viene iniziata mentre il riproduttore à fermo con il comando "PAUSE"; attiando durante "PLAY", la musica viene ascoltata solo frammentariamente a basso volume mentre il riproduttore effettua la sua scansione. Per circa à primi cnquanta secondi della pista, la scansione awviene ad una velocità tre volte superiore quella convenzionale: in seguito, la velocità di scansione aumenta à circa quindici volte quella normale d'ascolto Impiegare questa “scansione udibile“ per portarsi perfettamente sul punto di ripristino dellascolto. Se si effettua la retroscansione fino allinizio del disco durante l'ascolto della Pista 1, il riproduttore ritorna automaticamente al playback normale. Il pulsante “SCAN BB" fa si che il pick-up ottico effettui rapidamente là scansione in avanti lungo il brano musicale. Questa funzione si comporta in modo simile a quello indicato per “SCAN 4”. Se si effettua la scansione in avanti fino alla fine del disco durante l'ascolto della pista finale, l'escursione allora viene interrotta e il display “Time” riporterà il TOC. (Non vi à modo di “riawvolgimento")

Durante l'ascolto, premere una volta il pulsante "SKIP A" to ritornare allinizio della pista in ascolto. Premere due volte “SKIP Kt@" in rapida successione per ritornare alla pista precedente o alla pista programmata in precedenza nel modo “Program Play": premere una volta per tornare all'inizio della pista corrente e poi ripremere per passare a quella precedente. Premendo continuamente, il riproduttore passa direttamente e ripetutamente alle piste precedenti, terminando all'inizio del disco (Track 1) oppure alla prima pista programmata nel modo “Program Play"

Durante l'ascolto, premere una volta il pulsante "SKIP BB1" per passare allinizio della pista successiva del disco, oppure alla pista programmata successiva nel modo “Program Play”. Pertanto, se si desidera “campionare” ogni brano del disco, premere "PLAY" e poi tasteggiare “SKIP” dopo l'ascolto di un paio di secondi di ciascuna pista Da Stop, premere il pulsante "SKIP BB" finché non si à giunti alla pista dalla quale si desidera iniziare l'ascolto. Premere “PLAY” per iniziare l'ascolto.

Questo LED di colore verde si illuminerà all'accensione del riproduttore € farà passare in (LED color ambra) al modo standby attivo. TELECOMANDO IL Vs. riproduttore per CD & dotato di un telecomando senza fili che Vi permette di azionare tutte le funzioni di playback senza dovervi scomodare dalla poltrona preferita o da qualsiasi altra parte della stanza Per un funzionamento perfetto ricordare che non vi devono essere ostruzioni tra il telecomando e il pannello anteriore del riproduttore per CD. Se il riproduttore non esegue i telecomandi, controllare che la traiettoria tra il telecomando e il riproduttore non sia ostruita da abiti, carta, tende, tavolini, ecc. La maggior parte dei pulsanti sul telecomando ha lo stesso effetto dei corrispondenti pulsanti sul pannello anteriore del riproduttore per dischi Inoltre, il trasmettitore à dotato di alcuni pulsanti e funzioni supplementar , quali ad esempio la tastiera numerica € le funzioni di programmazione “Program” POWER ON (ACCENDI) Premere questo pulsante di colore verde per accendere l'alimentazione al riproduttore di dischi dal modo Standby. Il LED cambierà dal color ambra al verde ed il display EFL si accenderè. POWER OFF (SPEGNI) Premere questo pulsante di colore rosso per passare dal modo Standby dal modo Power ON. Il LED cambierà dal colore verde ad ambra ed il display si oscurerà TASTIERA NUMERICA Come impiegare la tastiera numerica per iscrivere direttamente (1 a 10; +10) fa si che il riproduttore salti direttamente al'inizio di una pista numerata ed inizi à riprodurre. In altre parole, per ascoltare la pista 5 basta premere 5. Per l'ascolto della Pista 20, premere: +10, 10. Per l'ascolto della Pista 36, premere: +10, +10, +10, 6

PROGRAMMA Il produttore per CD C 525BEE permette la riproduzione programmata fino a venti piste in qualsiasi ordine preferito. Per inserire l'ascolto programmato “Program Play” con la sequenza desiderata delle varie piste:

1. Premere “PROGRAM”. L'indicatore “MEMORY” si accenderà. Il

display indica “Pr p: 01”, vuol dire che i iproduttore attende il primo dato del Programma

2. Impiegare il pulsanti "SKIP" oppure la tastiera numerica per

iscrizione diretta per selezionare la prima pista nella sequenza programmata. | numero della pista selezionata lampeggerà sul display.

3. Premere “PROGRAM” per iscrivere il numero della pista selezionata

nella memoria. Il display ritorna quindi al modo di iscrizione del programma “Program-Entry" e passerà poi a Pr p: 02", per indicare che il riproduttore à pronto per la seconda iscrizione.

4. Ripetere le operazioni 2 e 3 per selezionare ed iscrivere altri numeri

di pista nella memoria, fino al massimo di 20. | display indicherà “FULL quando sono state iscritte tutte le venti piste

5. Se si desidera prendere in rassegna oppure modificare le varie

iscrizioni del programma, premere ripetutamente "PROGRAM" per ottenere la scansione ciclica delle iscrizioni. Quando viene visualzzato il numero di programma piû alto si possono allora iscrivere piste supplementari nella memoria: basta ripetere le operazioni 2 e 3

6. Per ascoltare il programma memorizzato, premere "PLAY"

PROGRAM" e “MEMORY” compaiono sul display: ciè indica che un programma memorizzato à in corso di riproduzione. Durante l'ascolto di un programme, il pulsanti “SKIP“ accedono solo le piste nella distinta del programma. Pertanto se si desiderasse ascoltare solo una parte del programma memorizzato, iniziare l'ascolto e premere "SKIP BI" per saltare quelle piste programmate che non si desidera ascoltare.

7. Per terminare l'ascolto programmato, premere STOP. La distinta

iscritta delle varie piste rimane valida in memoria; se si desidera ascoltare il programma un'altra volta, premere semplicemente “PLAY". Se si desidera modificare il programma, premere ripetutamente “PROGRAM” per prendere in rassegna la distinta e procedere ai cambiamenti. Per aggiungere piste, premere il pulsante “PROGRAM finché non viene visualizzato il numero pi alto di programma

8. Per cancellare la memoria del programma, premere STOP due volte,

“OPEN/CLOSE" per aprire il cassetto, oppure spegnere l'aimentazione con “POWER" L'esempio seguente rappresenta un'illustrazione passo passo per come programmare ed attivare l'ascolto del programma per le piste 5, 23, 9, 16ed1 Da Stop Premere il telecomando Display PROGRAMMA Pr p:01 5 5 pot PROGRAMMA Pr p:02 +10, +10,3 23 p.02 PROGRAMMA Pr p.03 9 9 p:03 PROGRAMMA P p.04 +10,6 16 p.04 PROGRAMMA Pr p:05 1 1 p05 PROGRAMMA Pr p:06 “PLAY” (ASCOLTO) La distinta delle piste con display del calendario indicherà il programma selezionato. DELETE (CANCELLA) I CD Player C 525BEE consente all'utente di cancellare piste non desiderate secondo un ordine qualsiasi in modo Program (Programmi) o in modo Stop (Arresto). Per cancellare le piste, usare la sequenza di comandi fornita di seguito. In Modo Program 1 Premere DELETE (CANCELLARE). Il display indica “dE d:01"; il riproduttore à ora pronto per la prima voce Delete. *dE* modificherà alla prima pista di memoria dopo 1 secondo. 2 Usare i pulsanti RÉ SKIP & SKIP BB per selezionare la prima pista che si desidera cancellare. Il numero della pista lampeggerà 3° Premere nuovamente DELETE per memorizzare il numero della pista selezionata. Il numero della pista selezionata sarà cancellato dal display. Il display avanzerà alla ubicazione successiva. Cid ad indicare che il riproduttore à pronto per la seconda voce ma non puè cancellare piste oltre le 25. 4° Ripetere i passi 2 e 3 per selezionare e cancellare i numeri delle piste dalla memoria, fino ad un massimo di 20 voci. 5 Per riprodurre il programma memorizzato, premere semplicemente PLAY. Durante la riproduzione, i pulsanti SKIP accederanno soltanto alle piste ancora in elenco. Le canzoni cancellate non saranno più ascoltate 6 Per cancellare la memoria, premere STOP per aprire il cassetto, oppure spegnere l'alimentazione. In modo Stop Premere DELETE. Il display indica “dE * con il tempo delle piste totale. I riproduttore à pronto per la prima voce da cancellare. Usare i pulsanti del tastierino numerico ad inserimento diretto per selezionare la prima pista che si desidera cancellare. Il numero della pista selezionata sarà cancellato nel display à calendario e comparirà il tempo di riproduzione totale aggiomato. Ripetere il pass 2 per selezionare i numeri delle piste che si desiderano cancellare, fino ad un massimo di 20 voci Per riprodurre le piste rimanenti, premere semplicemente PLAY. Durante la riproduzione, i pulsanti SKIP accederanno solo alle piste ancora in elenco. Le canzoni cancellate non compaiono in elenco. Per ripulire la memoria, premere OPEN/CLOSE per aprire il cassetto o spegnere l'alimentazione.

I display Calendario indicherà la lista delle piste rimanenti. All fine della riproduzione, il € S25BEE si arresterà automaticamente ed il display mostrerà nuovamente tutte le piste contenute nel CD inserito. NOTA: Nel modo di iscrizione “Program-entry", i pulsanti SKIP HE e DL hanno la medesima funzione di riawvolgimento: se si fa lo SKIP Back continuo H dalla pista Track 01, il numero conta all'inverso partendo dalla pista finale del disco. In questo modo si possono selezionare piste con numero alto.

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

I telecomando richiede due celle da 1,5 voit, formato AAA (cioë UM-4 oppure IEC RO3). Si raccomandano celle alcaline per garantire la massima durata. Per aprire lo scomparto portabatterie, appoggiare le dita nel recesso sul retro del telecomando, quindi spingere conto il bordo flessibile del copribatteria sflarlo verso l'alto. Installare sempre celle nuove, orientandole come illustrato nello schema allinterno dello scomparto. Le molle spiraliformi devono fare contatto con il lato negativo (-) di dascuna cella . Premere lo sportellno del portabatterie finché non è scattato. In alcuni casi, il funzionamento scadente pu essere dovuto a corrosione 0 ditate di unto sui contatti della batteria. Staccare entrambe le celle, sfregare i contatti metallici alle estremità di ciascun cella impiegando un panno pulito od una gomma, quindi rimontare le celle facendo attenzione affinché siano infilate come prescritto.

DISCHI CD-R E DISCHI AUDIO CD-RW

IL C 525BEE puè riproduttore dischi audio CD-R che sono stat registrati impiegando un registratore per CD a mezzo computer. La qualità dei dischi audio CD-R varia enormemente, pertanto il loro ascolto non identico. Alcune cause che pregiudicano l'ascolto: + La qualità del disco. In linea di massima, i dischi CD-R & CD-RW realizzati da società serie danno risultati migliori rispetto à quel di marca inferiore + _ La qualità del registratore per CD o CD per lettura e scrittura tramite computer. Alcuni registratori ed incisori danno risultati migliori di altri sul mercato. + IL CD-R & CD-RW ë stato realizzato per incisione super veloce. In linea di massima, la qualità di un CD-R à migliore à bassa velocità piuttosto che ad alta velocità sul medesimo registratore oppure lettorefincisore.

RIPRODUCIBILITA DEL DISCO

Questo CD player à stato progettato per riprodurre esclusivamente materiale di programmi musicali su dischi CD, CD-R e CD-RW registrati in formato compact disc PCM 44,1 KHz à 16 bit. Non à stato progettato per riprodurre alcun altro tipo di formato disco, o dischi contenenti dati 0 immagini AVVERTENZA: || tentativo di riprodurre dischi contenenti programmi non musicali potrebbe danneggiare l'impianto di riproduzione MANUTENZIONE E buona norma aprire il cassetto portadischi, di tanto in tanto, e pulirlo con un panno inumidito in modo da eliminare tutta la polvere

Maneggiare i compact disc con la massima attenzione. Piccoli granell di polere, graffietti o ditate leggere non pregiudicano il playback del disco. Peraltro graffi grandi o uno strato spesso di sporcizia/grasso delle mani possono impedire l'inseguimento corretto del disco da parte del riproduttore. (E diciamo subito che, sebbene il pick-up ottico legge il disco dalla parte trasparente, la superficie con i dati & intrappolata in effetti immediatamente sotto l'etichetta ed è protetta solo da uno strato sottilissimo di lacca. Pertanto un graffio che incide l'etichetta pud danneggiare il disco molto di piü di un graffio simile sul piano trasparente d'ascolto. Pertanto bisogna trattare entrambe le facce del disco con la debita attenzione. Graffi profondi e ditate possono causare il salto di pista (owero passaggio à pista successiva oppure ripetizione del medesimo punto). Danni meno seri possono dare brevi emissioni di rumore ad alta frequenza. | circuiti di inseguimento e correzione error di questo riproduttore per CD NAD sono insolitamente sofisticati e danno un inseguimento sicuro di dischi meno perfetti che non possono essere ascoltati su molti alt riproduttori. Ricordare in ogni modo che i dischi vanno sempre maneggiati con la massima attenzione. Per evitare danni, ricordare che il disco va toccato solo lungo la circonferenza esterna

Un disco sporco pud essere pulito impiegando un panno soffice, sia asdutto sia inumidito con un po‘ di acqua. NON impiegare prodotti per la pulizia dei dischi convenzionali LP (liquidi, spray, panni impregnati o soluzioni antistatiche), né utilizzare solventi chimici (alcool, benzolo e sostanze simili). Un disco molto sporco pu essere lavato con uno spruzzo di acqua tiepida, impiegando magari una goccia di detersivo neutro; il disco va poi asciugato con un panno pulito e soffice. Quando si pulisce un disco, ripassarlo solo RADIALMENTE (dal centro verso l'esterno). NON strofinare mai con movimento circolare, come si fa per i Long Play comuni, poiché si corre il rischio di rigare il disco. Un graffietto radiale pud essere meno nodivo, poiché colpisce solo una piccola parte di dascuna pista circolare dei dati, e questa imperfezione viene compensata perfettamente dai circuiti di correzione degli errori del riproduttore. Ma un graffio circolare che segue la pista dei dati pud danneggiare un segmento continuo molto lungo di dati, rendendo impossible qualsiasi correzione

I riproduttore per Compact Disc impiega laser diodi semiconduttori à stato solido, montato su un servomeccanismo di “inseguimento”. Il leser ilumina la pista di fossette microscopiche che rappresentano i bits digital i fotodiodiriflettono l'iluminazione dal disco e la trasformano in un segnale elettronico che viene quindi decifrato per dare la forma d'onda in ciascun canale stereo. Il funzionamento del laser & invisibile, poiché opera su una lunghezza d'onda di 7800 Angstrom che si trova nella gamma infrarossi, invisible all'occhio I riproduttore per Compact Disc puè essere usato anche dai bambini senza aleun rischio. I laser funziona a bassissima potenza ed è celato nel meccanismo del riproduttore. Il laser rimane ermetizzato nel sistema ottico che dà la messa a fuoco del raggio ad un solo milimetro dallobiettivo e poi diverge rapidamente riducendo la sua intensità à lvell trascurabil, anche se il iproduttore à smontato.

RICERCA GUASTI SINTOMO POSSIBILI CAUSE SOLUZIONE Non vi à alimentazione quando il pulsante “POWER” à su “ON” (acceso) Connessione scadente od assente sulla presa CA. Infilare correttamente la spina della corrente in una presa CA. Il riproduttore per dischi non funziona Il disco è caricato al contrario I disco à troppo sporco Ricaricare il disco tenendo il lato dell'etichetta IN ALTO Pulire i disco Non vi à suono Connessioni non corrette dei cavi audio Funzionamento non corretto dell'ampliicatore/ricevitore Collegare il riproduttore per CD all'ampificatore/ricevitore come prescritto Assicurarsi che il selettore di input sul'amplficatore o sul ricevitore sia su CD Salto ed irregolarità del suono I riproduttore per CD risente le vibrazioni e i colpi da fonti esterne Cambiare la sede di installazione Il telecomando non funziona Le batterie nel telecomando sono scariche Oggetto che ostruisce il sensore del telecomando sull'apparecchio Sostituire le batterie Togliere eventuali oggetti davanti al iproduttore Si pu udire un ronzio Connessioni allentate dei cavi Controllare le connessioni dei cavi, specie i cavi di collegamento “Phono”
