Tipo de producto	Tocadiscos de vinilo
Marca	NAD
Modelo	C552 / C555i
Accionamiento	Correa
Velocidades	33,3 y 45,1 rpm
Motor	Síncrono de alto par
Suspensión	3 pies absorbedores de energía de caucho sintético
Brazo - Funcionamiento	Manual
Brazo - Longitud total	289 mm
Brazo - Longitud eje-punta	244 mm
Brazo - Masa efectiva	9 g
Brazo - Avance	19,1 mm
Cápsula incluida (C552)	Ortofon OM5E
Cápsula - Tipo	De imán móvil
Cápsula - Fuerza de apoyo recomendada	1,75 g (C552)
Cápsula - Peso	5 g (C552)
Cápsula - Resistencia interna	750 ohms (C552)
Cápsula - Inductancia interna	450 mH (C552)
Cápsula - Capacitancia de carga	200 a 600 pF
Dimensiones (An x Al x Pr)	447 x 115 x 365 mm
Peso neto	5,25 kg
Peso embalado	6,9 kg
Mantenimiento y limpieza	Limpiar con un paño suave ligeramente humedecido si es necesario. No usar productos líquidos. Mantener la tapa cerrada.
Seguridad	No levantar el buje central. Conservar los embalajes para el transporte.

Preguntas frecuentes - C552 NAD

¿Cómo ajustar la fuerza de apoyo en la cápsula?

Desenganche el brazo y use el contrapeso para que la punta flote a aproximadamente 1 mm sobre el disco. Atornille el contrapeso (1 vuelta = 2 g) para alcanzar la fuerza recomendada (1,75 g para la Ortofon OM5E). Ajuste el antiskating al mismo valor.

¿Para qué sirve el antiskating y cómo ajustarlo?

El antiskating compensa la fuerza centrífuga que empuja el brazo hacia el centro del disco. Ajústelo al mismo valor que la fuerza de apoyo (ejemplo: 1,75 g).

¿Cómo cambiar la velocidad de 33 a 45 rpm?

La velocidad se cambia manualmente moviendo la correa de una polea a otra en el motor, como se ilustra en el manual. Se recomienda girar el plato a mano mientras se presiona Marcha para facilitar el cambio.

¿Qué hacer si el plato no gira o gira de manera irregular?

Verifique la correa: debe estar correctamente colocada y en buen estado. Asegúrese de que el motor funcione. Si es necesario, reemplace la correa. Evite tocar el cojinete central.

¿Cómo limpiar la cápsula de lectura?

No use ningún líquido. Si se acumula polvo en la punta, sople suavemente sobre ella o use un cepillo antiestático especial. Evite tocar la punta.

¿Qué cápsula de repuesto es compatible?

El modelo C552 viene equipado de fábrica con una Ortofon OM5E. Puede usar puntas de repuesto Ortofon Stylus 5 E o cualquier cápsula de imán móvil con una fuerza de apoyo entre 1,5 y 2,0 g.

¿Cómo conectar el tocadiscos a un amplificador?

Use el cable del brazo: Blanco = señal izquierda, Rojo = señal derecha, Verde = masa izquierda, Azul = masa derecha. Conéctelo a una entrada phono del amplificador. Si el amplificador no tiene entrada phono, use un preamplificador phono.

¿Por qué el sonido está distorsionado o desbalanceado?

Verifique la alineación de la cápsula con el alineador incluido. Asegúrese de que la fuerza de apoyo y el antiskating estén ajustados correctamente. Limpie la punta y el disco.

¿Cómo mantener el tocadiscos a largo plazo?

Mantenga la tapa cerrada para evitar el polvo. No lubrique el cojinete. Si el tocadiscos se inclina, los pies antivibratorios pueden asentarse, pero es normal. Conserve los embalajes para el transporte.

¿Puedo usar un limpiador de discos líquido?

No, no use ningún dispositivo de limpieza líquida durante la reproducción. Para limpiar un disco, use un cepillo antiestático o un paño suave. Evite tocar la superficie de reproducción.

MANUAL DE USUARIO C552 NAD

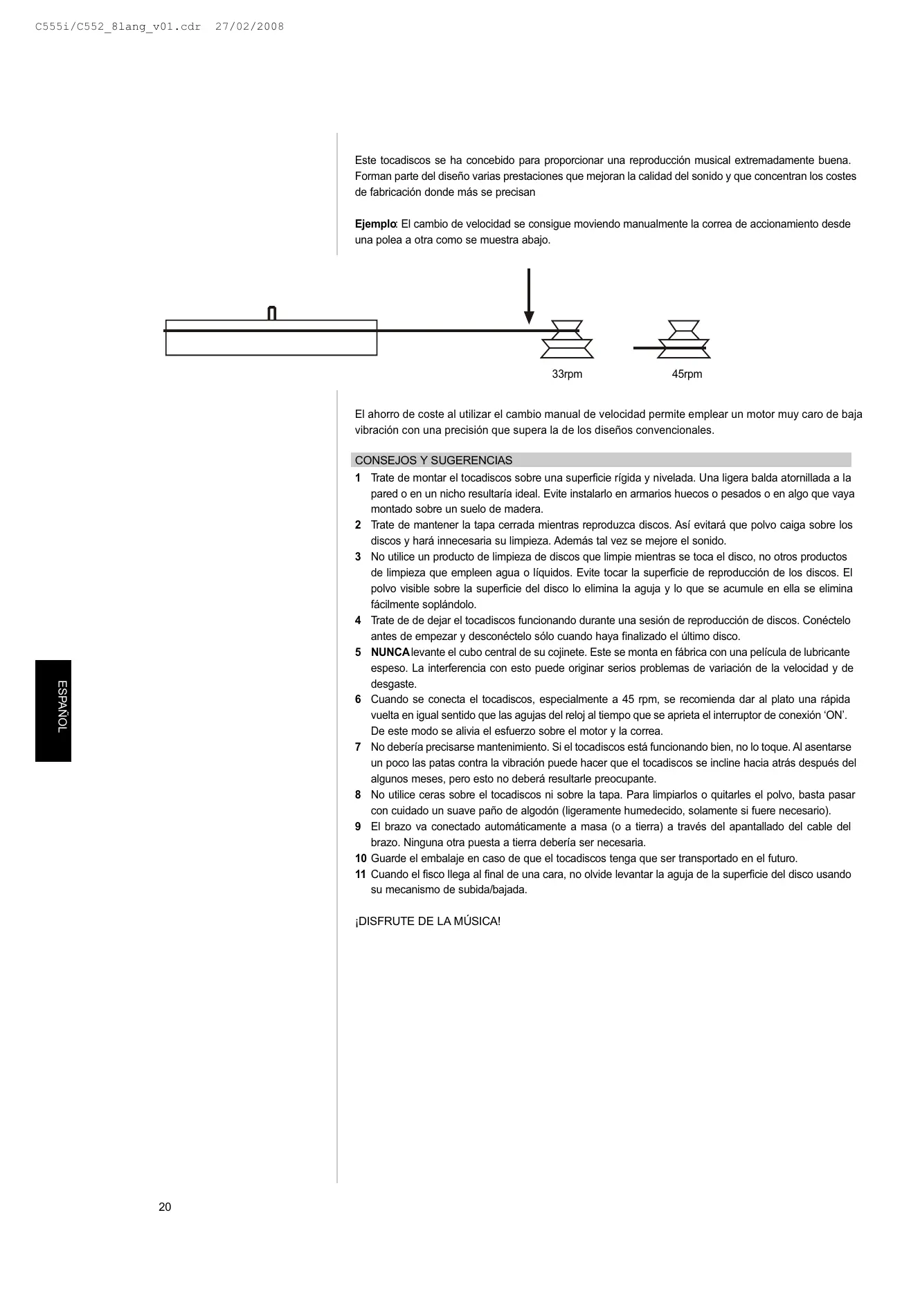

El Tocadiscos NAD - Manual del Usuario

Este tocadiscos se ha concebido para proporcionar una reproducción musical extremadamente buena. Forman parte del diseño varias prestaciones que mejoran la calidad del sonido y que concentran los costes de fabricación donde más se precisan

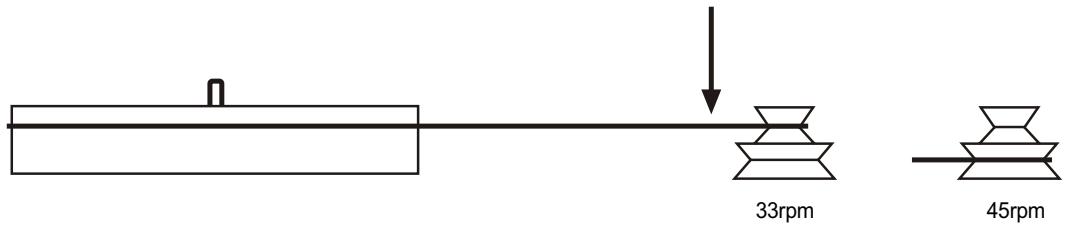

Ejemplo: El cambio de velocidad se consigue moviendo manualmente la correa de accionamiento desde una polea a otra como se muestra abajo.

El ahorro de coste al utilizar el cambio manual de velocidad permite emplear un motor muy caro de baja vibración con una precisión que supera la de los diseños convencionales.

CONSEJOS Y SUGERENCIAS

1 Trate de montar el tocadiscos sobre una superficie rígida y nivelada. Una ligera balda atornillada a la pared o en un nicho resultaría ideal. Evite instalarlo en armarios huecos o pesados o en algo que vaya montado sobre un suelo de madera.
2 Trate de mantener la tapa cerrada mientras reproduzca discos. Así evitará que polvo caiga sobre los discos y hará innecesaria su limpieza. Además tal vez se mejore el sonido.
3 No utilice un producto de limpieza de discos que limpie mientras se toca el disco, no otros productos de limpieza que empleen agua o líquidos. Evite tocar la superficie de reproducción de los discos. El polvo visible sobre la superficie del disco lo elimina la aguja y lo que se acumule en ella se elimina fácilmente soplándolo.
4 Trate de dejar el tocadiscos funcionando durante una sesión de reproducción de discos. Conéctelo antes de empezar y desconéctelo sólo cuando haya finalizado el último disco.
5 NUNCAlevante el cubo central de su cojinete. Este se monta en fábrica con una película de lubricante espeso. La interferencia con esto puede originar serios problemas de variación de la velocidad y de desgaste.
6 Cuando se conecta el tocadiscos, especialmente a 45 rpm, se recomienda dar al plato una rápida vuelta en igual sentido que las agujas del reloj al tiempo que se aprieta el interruptor de conexión 'ON'. De este modo se alivia el esfuerzo sobre el motor y la correa.
7 No debería precisarse mantenimiento. Si el tocadiscos está funcionando bien, no lo toque. Al asentarse un poco las patas contra la vibración puede hacer que el tocadiscos se incline hacia atrás después del algunos meses, pero esto no deberá resultarle preocupante.
8 No utilice ceras sobre el tocadiscos ni sobre la tapa. Para limpiarlos o quitarles el polvo, basta pasar con cuidado un suave paño de algodón (ligeramente humedecido, solamente si fuere necesario).
9 El brazo va conectado automáticamente a masa (o a tierra) a través del apantallado del cable del brazo. Ninguna otra puesta a tierra debería ser necesaria.
10 Guarde el embalaje en caso de que el tocadiscos tenga que ser transportado en el futuro.
11 Cuando el fisco llega al final de una cara, no olvide levantar la aguja de la superficie del disco usando su mecanismo de subida/bajada.

¡DISFRUTE DE LA MÚSICA!

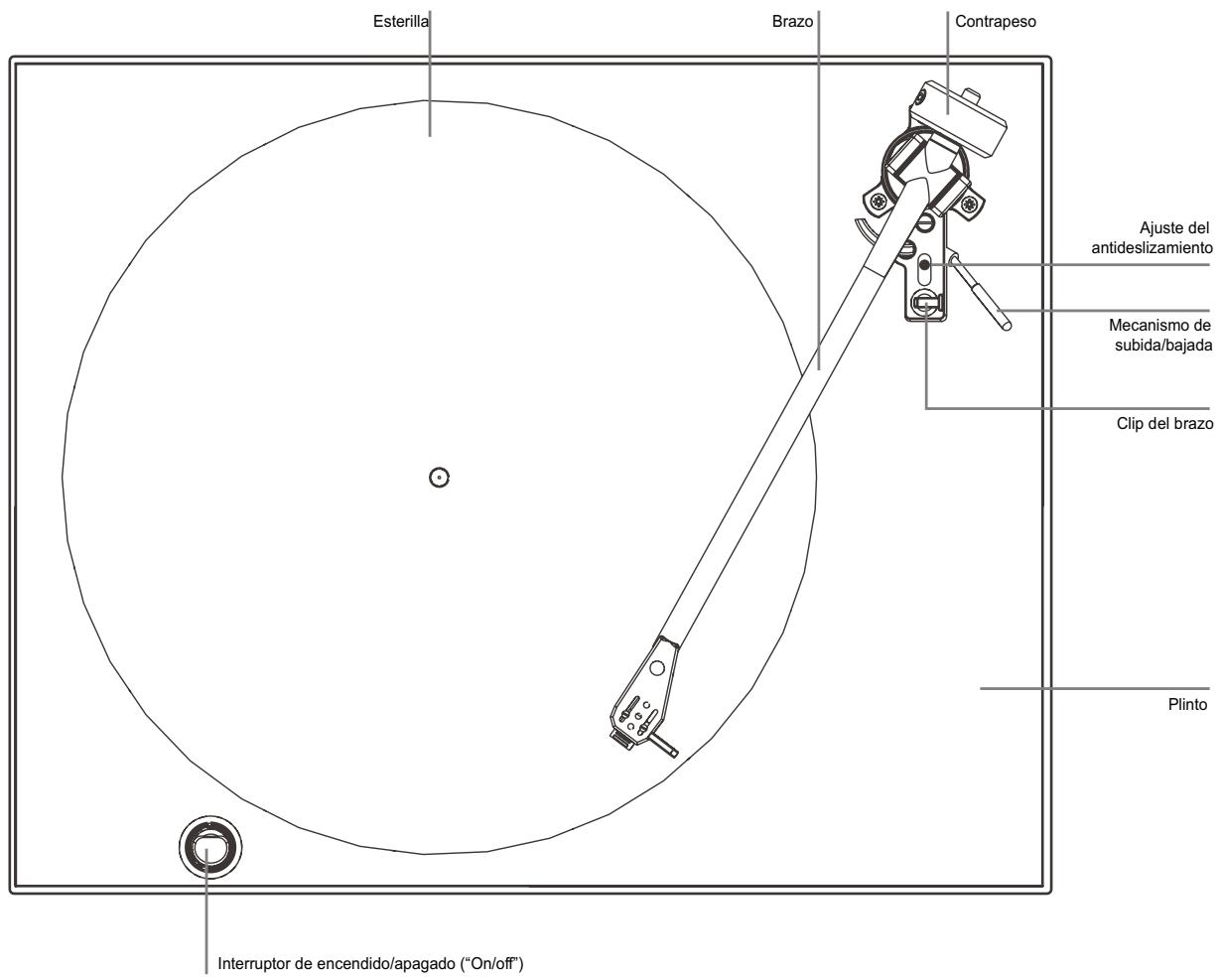

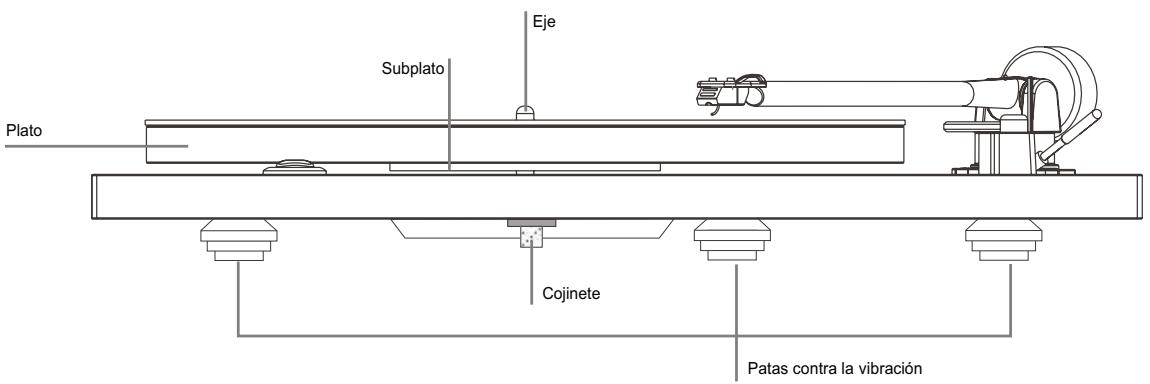

CÁPSULA FONOCAPTORA

Su tocadiscos NAD C 555i/C 552 viene con una cápsula fonocaptora de imán móvil Montado en fábrica. Al seguir las instrucciones de preparación, sírvase tener presente que el peso óptimo de seguimiento de pista es de 1,7 gramos para la cápsula fonocaptora. El ajustador del antideslizamiento deberá ser ajustado entonces con el mismo ajuste.

El concesionario NAD le puede proporcionar agujas de repuesto.

CABLEADO DEL BRAZO

Azul = Tierra izquierda

Verde = Tierra derecha

Rojo = Señal derecha

Blanco = Señal izquierda

AJUSTE DE LA CÁPSULA FONOCAPTORA

Estando la cápsula fonocaptora montada, usando el transportador de alineación suministrado y el cuadro de cableado (mostrado a la izquierda), ajuste a continuación la fuerza de seguimiento y el antideslizamiento. Primeramente, deslice la cubierta de protección de la cápsula fonocaptora Con cuidado.

Suelte el brazo de su retenedor y cerciórese de que el ajustador de antideslizamiento esta fijado en cero, utilice el contrapeso para 'flotar' la aguja aproximadamente con 1mm de separación de un disco, luego marque hacia adentro con el contrapeso, (1 vuelta completa = 2g) hasta que se logre el peso de seguimiento de pista de la cápsula fonocaptora. Finalmente, fije el ajustador del antideslizamiento con el mismo ajuste.

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA
CARACTERÍSTICAS DE TRANSDUCTORES

Respuesta de frecuencia

20 Hz - 20 kHz ±3dB

Equilibrio de canales

2 dB a 1 kHz

Separación de canales

20 dB a 1 kHz

Nivel de salida

5mV ± 2 dB a 1 kHz a 5 cm/s

Conformidad estática

16 mm/N

Masa equivalente de la punta de la aguja

0,7mg

Angulo vertical de seguimiento de pista

26 grados

Radio de la aguja

Elíptico 0,00072 pulgadas x 0.0003 pulgadas

(18μ x 7μ)

Tipo de aguja

sustituible

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA

CARACTERÍSTICAS ELÉCTRICAS

Resistencia de carga

47 k ohmios

Capacitancia de carga

150-400 pF

Inductancia interna

560mH

Resistencia interna

700 ohmios

CARACTERÍSTICAS MECÁNICAS

Peso de la cápsula fonocaptora	4,2g
Centros de fijación	0,5" (12,7 mm)
Peso de seguimiento de pista	1,5 - 2,0 g (1,7 g nominal)

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 552: ORTOFON OM5E

CARACTERÍSTICAS ELÉCTRICAS

Resistencia de carga

47 k ohmios

Capacitancia de carga

200 - 600 pF

Inductancia interna

450mH

Resistencia interna

750 ohmios

CARACTERÍSTICAS MECÁNICAS

Peso de la cápsula fonocaptora	5g
Tracking weight	1.5 - 2.0g (15-20 mN)
Replacement stylus unit	Stylus 5 E

ESPECIFICACIONES DEL C 555i/C 552
TOCADISCOS

Sistema de accionamiento	Accionamiento por correa
Motor	Motor síncrono de alto par
Velocidades	33,3 y 45,1 rpm
Sistema de suspensión	3 apoyos de caucho sintético absorbentes de energía

BRAZO

Funcionamiento

Manual

Longitud total

289 mm - 244mm desde el pivote a la aguja

Masa efectiva de la punta

9 gramos

Colgante

19,1mm

Capacitancia de cable

150-400 pF

ESPECIFICACIONES FÍSICAS

Dimensiones con la tapa abajo	17^3/8 × 4^9/16 × 14" / 447 × 115 × 365 mm (Anchura x Altura x Fondo)
Peso neto	11.57lb 5.25 kg
Peso de embarque	15.21lb 6,9 kg
