BEDIENUNGSANLEITUNG C542 NAD

D Bedienungsanleitung

Système HDCD fabriqué sous licence de Microsoft Corporation Ce produit est couvert par un ou plusieurs des brevets suivants : Aux Etats Unis : 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531 ; en Australie : 669114. Autres brevets en cours.

NAD C 542 COMPACT DISC PLAYER SCHNELLSTART 1. 2. Verbinden Sie die Anschlussbuchsen LINE OUT L (links) und R (rechts) über ein doppeltes, gummiisoliertes Kabel mit den entsprechenden CD-Eingängen Ihres Verstärkers. 3. Stecken Sie das Netzkabel ein. 2. 3. 4. Drücken Sie die grüne Taste POWER, um das Gerät einzuschalten. 4. 5. Öffnen Sie die CD-Schublade durch Drücken auf OPEN. 5. 6. Legen Sie eine CD mit der bedruckten Seite nach oben in die runde Schachtvertiefung ein. Achten Sie darauf, dass die CD zentriert in der Vertiefung liegt. 6. 7. Drücken Sie PLAY/PAUSE. Die Schublade wird automatisch geschlossen und das Abspielen der CD beginnt. 7. 8. Durch Drücken der Taste SKIP können Sie jederzeit andere Titel auf der CD auswählen. 8. 9. Drücken Sie PLAY/PAUSE, wenn Sie das Abspielen unter Beibehaltung der Tonabnehmerposition kurzzeitig unterbrechen wollen. Möchten Sie mit dem Abspielen fortfahren, drücken Sie PLAY/PAUSE erneut. Drücken Sie STOP, wenn Sie das Abspielen beenden und den Tonabnehmer an den Anfang der CD zurücksetzen möchten.

AUFSTELLUNGSHINWEISE Stellen Sie den NAD C 542 CD-Player auf einer ebenen und erschütterungsfreien Oberfläche auf. (Starke Vibration oder Betrieb in gekippter Position kann dazu führen, dass der CD-Player aus der Spur springt.) Solange für ausreichende Luftzirkulation um den CDPlayer gesorgt wird, kann das Gerät mit anderen Stereokomponenten gestapelt werden. Wird das Gerät sehr nahe an einem Radioempfangsgerät (MM oder UKW), Videorekorder oder Fernsehgerät aufgestellt, kann das durch die digitalen Schaltkreise des CD-Players erzeugte Feld zu Störungen in schwachen Sendesignalen führen. Stellen Sie in solchen Fällen den CD-Player weiter entfernt von anderen Geräten auf, oder schalten Sie ihn beim Hören von Rundfunk- oder Sehen von Fernsehsendungen aus.

2. OPTISCHER & KOAXIALER DIGITALAUSGANG An dieser Ausgangsbuchse ist das digitale Wiedergabesignal verfügbar. Der serielle Datenausgang wird nach der Fehlerkorrektur aber vor der Digital/Analog-Umwandlung und Filterung abgenommen. Der Ausgang ist von den eingebauten D/ASchaltkreisen durch einen Übertrager isoliert. Er kann mit jedem digitalen Signalprozessor, der dem Sony/Philips-Standard SPDIF entspricht, verbunden werden. Um den digitalen Ausgang zu verwenden, schließen Sie an dieser Buchse eine Leitung zum Eingang “CD Digital” oder gleichwertig eines Digitalprozessors oder Rekorders an. Die besten Ergebnisse werden mit einem 75-Ohm-Koaxialkabel erreicht, das vom Typ her dem für Videosignale mit gummiisolierten Audiosteckern an beiden Enden entspricht. (Zur Unterscheidung von ähnlichen Audiokabeln für analoge Signale sind Video- und Digitalsignalkabel oft mit gelben Steckern farbcodiert.) 3. SYSTEMSTEUERUNG Über den NAD-LINK-Anschluss werden Befehle von und zu anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (Tuner oder Kassettendecks), die ebenfalls mit NAD-Link ausgestattet sind, über die NAD-System-Fernbedienung möglich. Für eine Funktion mit anderen Geräten verbinden Sie den Anschluss NAD-LINK OUT am C 542 mit dem Anschluss NAD-LINK IN eines anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe geschaltet werden, immer IN auf OUT, so dass ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann. HINWEISE: Es wird empfohlen, NAD-Link nicht zu verbinden, wenn Geräte mit eigenem eingebautem Fernsteuerungsempfänger so nahe beieinander stehen, dass eine direkte Sichtverbindung zur Fernbedienung besteht. Im Zweifelsfall versuchen Sie zuerst die Geräte ohne NAD-Link zu steuern. Reagiert das Gerät auf die Befehle der Fernbedienung, ist eine Verbindung von NAD-Link nicht erforderlich. Stellen Sie niemals eine Verbindung vom letzten Gerät zurück auf das erste NAD-Gerät in der Kette her. Vor dem Ein- der Ausstecken von NAD-Link alle Geräte vom Netz trennen.

RÜCKWANDANSCHLÜSSE 1. LINE-AUSGANG Verbinden Sie diese Buchsen über eine Leitung mit Ihrem Verstärker. Stecken Sie ein Ende der doppelten gummiisolierten Leitung in die Ausgangsbuchsen L (oben) und R (unten). Verbinden Sie das andere Leitungsende mit dem CD-Eingang Ihres Stereoverstärkers oder mit anderen Linepegel-Eingangsbuchsen (wie z. B. die AUX-Eingänge). Schließen Sie diese Leitung NICHT an die PHONO-Eingangsbuchsen des Verstärkers an. Zur besseren Übersicht sind die gummiisolierten Anschlussbuchsen am NAD C 542 farblich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und gelb wird für die Systemsteuerung (NAD Link) und DIGITAL OUT verwendet. Achten Sie außerdem darauf, dass Anschlussleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.

4. IR-EINGANG Zur Fernbedienung des C 542 wird dieser Eingang mit dem Ausgang eines IR (Infrarot)-Repeaters (Xantech oder gleichwertig) oder eines anderen Geräates verbunden. Weitere Informationen dazu erhalten Sie von Ihrem Fachhändler.

5. TRIGGER IN Der 12-V-Triggereingang ermöglicht das externe Ein- und Ausschalten des C 542 im Bereitschaftsmodus (STANDBY) über andere Geräte wie z. B. Vorverstärker, AV-Prozessoren u. a. Um diese Funktion nutzen zu können, muss das steuernde Gerät mit einem 12-V-Triggerausgang ausgerüstet sein. 6. TRIGGER-SCHALTER A. Steht dieser Schalter in Position OFF, ignoriert das Gerät alle eingehenden Triggerbefehle. Zwischen Betrieb- (Power On) und Bereitschaftsmodus (Standby) wird mit den Tasten auf der Frontplatte und den Tasten Power On/Off auf der Fernbedienung umgeschaltet. Diese Einstellung ist für die meisten Systemkonfigurationen richtig.

B. Zur Steuerung über ein externes 12-V-Triggersignal stellen Sie den Schalter in die Position AUTO. Der C 542 schaltet dann bei aktivem Triggersignal (12V vorhanden) ein. Zur Steuerung über ein externes 12-V-Triggersignal stellen Sie den Schalter in die Position AUTO. Der C 542 schaltet dann bei aktivem Triggersignal (12V vorhanden) ein. In dieser Einstellung sind die ON/STANDBY-Tasten auf der Frontplatte und Fernbedienung ohne Funktion und der C 542 kann nur über den 12-V-Triggereingang eingeschaltet werden. Das Gerät schaltet nur bei deaktiviertem Triggersignal (12V nicht vorhanden) in den Bereitschaftsmodus (Standby) und nicht durch Drücken einer Taste auf der Frontplatte oder Fernbedienung. Steht dieser Schalter in Position AUTO, schaltet das Gerät beim ersten Aktivieren der Netzspannung in den vom Triggereingang vorgegebenen Status.

7. NETZKABELANSCHLUSS Verbinden Sie das Netzkabel mit einer Wechselstrom-Steckdose oder einer zusätzlichen Netzbuchse hinten am Verstärker. FRONTPLATTENELEMENTE 1. NETZSCHALTER Drücken Sie diese Taste zum Einschalten des CD-Players. Zum Ausschalten drücken Sie die Taste erneut und lassen sie dann los. Das Display leuchtet auf und zeigt damit an, dass das Gerät eingeschaltet und betriebsbereit ist. 2. CD-SCHUBLADE Zum Abspielen einer CD und Öffnen der CD-Schublade, drücken Sie die Taste OPEN. Legen Sie die CD mit der transparenten Abspielseite nach unten in die große runde Aussparung in der Schublade. Die Beschriftung muss nach OBEN zeigen. CD-3-Discs (3-Zoll-CD-”Singles”) können ohne Adapter abgespielt werden. Legen Sie die CD mit der Beschriftungsseite nach OBEN und zentriert in die kleinere runde Aussparung der Schublade. HINWEIS: Dieser CD-Player ist für sogenannte “Damping Discs” auf einer CD oder für zwei gestapelte CDs nicht geeignet. Es können Audio-CDs, aber keine CDs mit der Kennzeichnung CD-V, DVD, CD-I, CD-ROM oder PHOTO CD abgespielt werden. Siehe auch Kapitel “Anmerkungen zu Standard- und beschreibbaren Audio-CDs (CD-R/CD-RW)” 3. ANZEIGEFELD Das Display liefert Informationen über die Wiedergabe und die Position des optischen Tonabnehmers auf der CD. Die angezeigten Titel-/Zeitdaten werden durch Lesen von unhörbaren “Sub-Codes” einer CD erhalten.

TRACK NUMBER (Titelnummer) Jede CD wird bei der Aufnahme in numerierte Titel eingeteilt. Normalerweise entspricht ein numerierter Titel einem bestimmten Lied, Satz einer Symphonie usw. Diese Titelnummern sind auf der CD-Verpackung aufgelistet und in der CD vom Hersteller kodiert. Je nach Hersteller sind in manchen CDs die Titel in weitere Abschnitte mit Indexnummern unterteilt. Dieser CD-Player zeigt keine Indexnummern an. TIME Standardmäßig wird im Anzeigefeld die seit dem Abspielen des aktuellen Titels abgelaufene Zeit dargestellt. Mit der Taste TIME können Sie das Display zur Anzeige der verbleibenden Anzahl von Titeln und Spielzeit bis zum Ende der CD umschalten. Wenn Sie eine andere CD einlegen und mit der Taste OPEN (Nr. 4) die CD-Schublade schließen, wird im Display die Anzahl der Titel und die Gesamtspielzeit aller Titel auf der CD angezeigt.

REMAIN REMAIN wird in der unteren linken Ecke des Displays angezeigt, wenn Sie zur Anzeige der verbleibenden CD-Titel und CD-Spielzeit die Taste TIME gedrückt haben. REPEAT 1 “REPEAT” wird in der Mitte und “1” wird oben links während der Wiederholung eines Titels angezeigt. “REPEAT” und “ALL” leuchten während der Wiederholung eines Programms oder der ganzen CD. RANDOM Nach dem Auswählen des Zufallsmodus im C 542 erscheint “RANDOM” im Anzeigefeld. TITELANZEIGE IN KALENDERDARSTELLUNG Zeigt eine Liste der auf der CD verfügbaren Titel an. Nach der Wiedergabe eines Titels wird die Titelnummer aus der Liste ausgeblendet. Dadurch erhalten Sie eine einfache Anzeige, wieviele CD-Titel bereits abgespielt sind und wieviele noch verbleiben. Die Nummer des gerade abgespielten Titels blinkt. Im Anzeigefeld werden bis zu 16 numerierte Titel dargestellt. OVER Wenn die eingelegte CD mehr als 16 Titel enthält, leuchtet im Display unten in der Mitte OVER auf. MEMORY Während der Programmwiedergabe oder der Programmierung wird MEMORY angezeigt. PROGRAM PROGRAM leuchtet zusammen mit MEMORY während der Wiedergabe einer Auswahl von programmierten CD-Titeln. STATUS Während der Wiedergabe wird am linken Rand der Zeitanzeige ein Pfeil nach rechts angezeigt. Zwei senkrechte Balken kennzeichnen den PAUSE-Modus des CD-Players. Im STOP-Modus zeigt das Display die Gesamtanzahl der Titel und die CD-Spielzeit an. no dISC Befindet sich in der Schublade keine CD oder versuchen Sie eine CD, die nicht lesbar ist (Schmutz oder verkehrte Lage) abzuspielen, wird im Anzeigefeld “no dISC” signalisiert. EMPFÄNGER DES FERNBEDIENUNGSSIGNALS Ein im rechten Bereich des Anzeigefeldes angeordneter Infrarot-Sensor empfängt die Signale von der Fernbedienung. Es muß eine klare Sichtverbindung von der Fernbedienung zu diesem Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, funktioniert die Fernbedienung wahrscheinlich nicht. Anzeige HDCD® Diese Anzeige leuchtet auf, wenn eine mit HDCD® kodierte CD abgespielt wird. Weitere Informationen über HDCD® finden Sie in Kapitel “HDCD”. 4. ÖFFNEN Drücken Sie diese Taste, um die CD-Schublade zu öffnen und ein weiteres Mal, um die Schublade wieder zu schließen. Wenn Sie diese Taste während dem Abspielen einer CD drücken, wird die CD-Wiedergabe angehalten, der Tonabnehmer an den Anfang der CD zurückgesetzt und die CD-Schublade geöffnet. Das Öffnen der Schublade löscht ebenfalls den Speicher für den ProgrammModus. Bei geöffneter Schublade kann der Schließmechanismus auch durch Drücken von PLAY oder leichtem Druck auf die CDSchublade aktiviert werden. HINWEIS: Die CD-Schublade wird von einem internen Motor geöffnet und geschlossen. Schließen Sie die Schublade nicht manuell, wenn das Gerät ausgeschaltet ist. Wird die Schublade geschlossen, durchsucht der CD-Player das CD-Inhaltsverzeichnis und zeigt die Titelanzahl und die CDGesamtspielzeit an. Drücken Sie PLAY, um die Schublade zu schließen, wird diese Information übersprungen und das Abspielen des ersten Titels beginnt. 5. ABSPIELEN/PAUSE Diese Taste mit Doppelfunktion dient dem Starten und Anhalten der Wiedergabe. Drücken Sie die Taste zum Starten oder Fortsetzen der Wiedergabe im PAUSE-Modus. Während der Wiedergabe können Sie durch Drücken der Taste die Wiedergabe

kurzzeitig anhalten, wobei der Abtastlaser an der aktuellen CDPosition stehen bleibt. Der PLAY-Modus wird im Display mit einem nach rechts gerichteten Pfeil angezeigt. Den PAUSE-Modus kennzeichnen zwei senkrechte Balken. Um mit der Wiedergabe genau an dem Punkt fortzufahren, an dem sie angehalten worden ist, drücken Sie erneut auf PLAY/PAUSE. Wenn Sie nicht an derselben Stelle fortfahren möchten, können Sie mit den Steuerungstasten SKIP und SCAN den Abtastlaser an eine andere Position stellen und erst dann erneut die Taste PLAY betätigen. 6. ZEIT Mit der Taste TIME kann die aktuelle Titelnummer und die seit dem Beginn des Titels abgelaufene Zeit (Standardanzeige) oder die Anzahl der verbleibenden Titel und die Restspielzeit der CD oder des ausgewählten Programms (Alternative Anzeige) angezeigt werden. Drücken Sie bei Standardanzeige die Taste TIME, um die alternative Anzeige aufzurufen. Drücken Sie die Taste TIME erneut, wenn wieder die Standardanzeige aktiv sein soll. 7. STOP Wenn Sie einmal auf die Taste STOP drücken, wird die Wiedergabe angehalten und der Abtastlaser an den Anfang der CD zurückgesetzt. Im Anzeigefeld werden wieder Titelanzahl und CDGesamtspielzeit angezeigt. Wurde der CD-Player zur Wiedergabe einer Titelauswahl programmiert, bleibt dieses Programm im Speicher des Gerätes erhalten. Drücken Sie STOP ein zweites Mal, wird auch das Programm gelöscht. Zweimaliges Drücken von STOP deaktiviert ebenfalls die Wiedergabemodi REPEAT und RANDOM, falls diese aktiv waren. 8. WIEDERHOLUNGSMODUS Mit dieser Taste wird der Wiederholungsmodus, d. h. eine endlose Wiederholungsschleife aktiviert. Drücken Sie die Taste REPEAT einmal, wird der Modus “REPEAT 1” eingestellt, der den aktuellen Titel laufend wiederholt. Wenn Sie die Taste REPEAT noch einmal drücken, wird der Modus “REPEAT ALL” aktiviert und die ganze CD wird von Anfang bis Ende immer wieder abgespielt. Drücken Sie die Taste REPEAT ein drittes Mal, wird der Wiederholungszyklus abgebrochen und der Normalbetrieb wiederhergestellt. Der Wiederholungsmodus kann mit Programm- und Zufallswiedergabe-Modi kombiniert werden. Ist der C 542 im Wiederholungsmodus leuchtet im Anzeigefeld “REPEAT 1” oder “ALL”. REPEAT kann auch durch zweimaliges Drücken der Taste STOP deaktiviert werden. Nach dem ersten Drücken der Taste STOP wird die Wiedergabe angehalten, das zweite Drücken deaktiviert den Wiederholungsmodus. 9. ZUFÄLLIGES ABSPIELEN Wenn Sie den Zufallsmodus aktivieren, werden alle Titel der CD einmal in zufälliger Reihenfolge abgespielt. Drücken Sie zur Aktivierung des Zufallsmodus im Stop-Modus zuerst die Taste RANDOM und dann PLAY/PAUSE. Der Zufallsmodus kann auch während der normalen Wiedergabe durch Drücken der Taste RANDOM aktiviert werden. Die Wiedergabe des aktuellen Titel wird dann abgebrochen und mit dem ersten zufällig ausgewählten Titel begonnen. Der Zufallsmodus kann mit dem Wiederholungsmodus (REPEAT ALL) aber nicht mit dem Programmwiedergabemodus (PROGRAM) kombiniert werden. Ist der C 542 im Zufallsmodus leuchtet im Anzeigefeld “RANDOM”. Zum Abbrechen des Zufallsmodus mit Rückkehr zum normalen Wiedergabemodus drücken Sie die Taste RANDOM erneut. Der Zufallsmodus kann auch durch zweimaliges Drücken der Taste STOP deaktiviert

werden. Nach dem ersten Drücken der Taste STOP wird die Wiedergabe angehalten, das zweite Drücken deaktiviert den Zufallsmodus. 10. SUCHEN Mit der Taste SCAN wird der Abtastlaser mit hoher Geschwindigkeit rückwärts durch die Aufnahme bewegt. Diese Taste funktioniert nur, wenn der CD-Player im Wiedergabe- (PLAY) oder Pausemodus (PAUSE) ist. Nach einem STOP-Befehl oder dem Einlegen einer neuen CD muss zuerst PLAY gedrückt werden, bevor das Suchen mit SCAN funktioniert. Wird das Suchen im PAUSEModus aktiviert, erfolgt keine Wiedergabe. Betätigen Sie SCAN im normalen Wiedergabemodus, hören Sie beim Bewegen des Abtastlasers die entsprechenden Musikfragmente mit verminderter Lautstärke. Beim Suchen werden ungefähr die ersten 50 Sekunden eines Titels mit ca. 3-facher Geschwindigkeit wiedergegeben; danach erhöht sich die Suchgeschwindigkeit auf etwa das Fünfzehnfache der normalen Wiedergabegeschwindigkeit. Mit dieser “hörbaren Suche” können Sie den CD-Player exakt auf die Position einstellen, an der mit der Wiedergabe begonnen werden soll. Wenn Sie beim Suchen den Anfang der CD erreichen, schaltet der CD-Player automatisch in den normalen Wiedergabemodus. Mit der Taste SCAN kann der Abtastlaser schnell vorwärts durch die Aufnahme bewegt werden. Diese Funktion verhält sich wie SCAN (Suche rückwärts). Wenn Sie beim Vorwärtssuchen das Ende der CD erreichen, hält die Suche an und im Display wird das Titelverzeichnis angezeigt. (Keine “Umbruch”-Funktion). 11. SPRINGEN Drücken Sie während der Wiedergabe die Taste SKIP , wird wieder der Anfang des aktuellen Titels eingestellt. Drücken Sie SKIP zweimal kurz hintereinander, springt der Abtastlaser auf den unmittelbar davorliegenden oder im Programm-Modus auf den vorhergehenden programmierten Titel. Nach dem ersten Drücken wird auf den Anfang des aktuellen Titels und nach dem zweiten Drücken auf den vorhergehenden Titel zurückgestellt. Halten Sie die Taste gedrückt, springt der CD-Player so lange auf vorhergehene Titel zurück, bis der erste Titel am Anfang der CD oder des Programms im Programm-Modus erreicht ist. Drücken Sie während der Wiedergabe einmal auf die Taste SKIP , um auf den Anfang des nächsten Titels der CD oder des Programms im Programm-Modus zu springen. Auf diese Weise können Sie in jeden Titel kurz hineinhören. Drücken Sie dazu PLAY und nachdem Sie die ersten Sekunden eines Titels gehört aben, tippen Sie auf SKIP. Im STOP-Modus drücken Sie die Taste SKIP so lange, bis Sie den Titel erreicht haben, mit dem die Wiedergabe begonnen werden soll. Drücken Sie PLAY, um mit der Wiedergabe zu beginnen.

12. BEREITSCHAFTSMODUSANZEIGE Diese LED leuchtet beim Einschalten des Players grün und wechselt im Bereitschaftsmodus nach gelb.

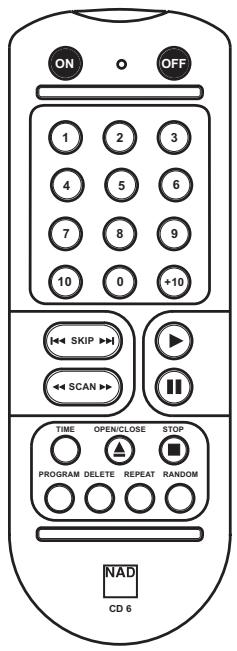

FERNBEDIENUNG Im Lieferumfang des CD-Players ist eine drahtlose Fernbedienung enthalten, mit der Sie die Wiedergabefunktionen komfortabel vom Sessel oder praktisch von jedem Standort im Raum aus bedienen können. Damit die Fernbedienung zuverlässig funktioniert, sollte zwischen der Fernbedienung und der CD-Player-Frontplatte eine ungestörte Sichtverbindung bestehen. Wenn der CD-Player auf Befehle von der Fernbedienung nicht reagiert, kann diese Sichtverbindung durch Kleidung, Papier oder Möbel blockiert sein.

Die meisten Tasten der Fernbedienung haben denselbe Effekt, wie die entsprechenden Tasten auf der Frontplatte des CD-Players. Darüber hinaus ist die Fernbedienung mit einigen zusätzlichen Tasten und Funktionen ausgestattet, wie z. B. dem numerischen Tastenfeld und Programmfunktionen. NETZ EIN Drücken Sie diese grüne Taste zum Einschalten des CD-Players aus dem Bereitschaftsmodus. Die grüne LED leuchtet auf. NETZ AUS Drücken Sie zur Umschaltung vom Betriebs- in den Bereitschaftsmodus diese rote Taste. Die gelbe LED leuchtet auf. Dadurch wird angezeigt, dass die Netzspannung immer noch vorhanden ist, und der C 542 für den Empfang von Einschaltbefehlen über die Fernbedienung oder den 12-VTrigger (je nach Stellung des Trigger-Schalters #6) bereit ist.

NUMERISCHES TASTENFELD Über die Direkteingabe mit dem numerischen Tastenfeld (1 bis 10; +10) kann der CD-Player auf den Anfang eines numerierten Titels gesetzt werden, wobei unmittelbar mit der Wiedergabe begonnen wird. Wenn Sie Titel 5 abspielen möchten, drücken Sie einfach 5. Um mit dem Titel 20 zu beginnen, drücken Sie: +10, 10. Zum Abspielen von Titel 36 drücken Sie: +10, +10, +10, 6.

8. Der Programmspeicher wird gelöscht, wenn Sie zweimal auf STOP drücken, mit OPEN/CLOSE die CD-Schublade öffnen, oder den Netzschalter POWER betätigen. Das nachfolgende Beispiel illustriert schrittweise, wie Sie die Titel 5, 23, 9, 16 und 1 programmieren und die Programmwiedergabe starten können. Im STOP-Modus: Tastendruck auf der Fernbedienung Display (Anzeigefeld) PROGRAM Pr p:01 5 5 p:01 PROGRAM Pr p:02 +10, +10, 3 23 p:02 PROGRAM Pr p:03 9 9 p:03 PROGRAM Pr p:04 +10, 6 16 p:04 PROGRAM Pr p:05 1 1 p:05 PROGRAM Pr p:06 PLAY Die kalenderartige Titelliste zeigt das ausgewählte Programm.

PROGRAMM Mit dem CD-Player C 542 können bis zu 20 Titel in jeder beliebigen Reihenfolge per Programm abgespielt werden. So aktivieren Sie den Programm-Modus und geben die gewünschte Titelfolge ein:

LÄSCHEN Der CD-Player C541i ermöglicht das Löschen von unerwünschten Titeln in jeder beliebigen Reihenfolge. Mit den folgenden Befehlen können Sie Titel lˆschen.

1. Drücken Sie PROGRAM. Die Anzeige “MEMORY” leuchtet auf. Im Anzeigefeld wird “Pr p:01” angezeigt. Das bedeutet, der CD-Player erwartet den ersten Programmeintrag. 2. Wählen Sie mit der Taste SKIP oder über Direkteingabe im numerischen Tastenfeld den ersten Titel der geplanten Sequenz. Die ausgewählte Titelnummer blinkt im Anzeigefeld. 3. Drücken Sie PROGRAM, um die ausgewählte Titelnummer zu speichern. Das Anzeigefeld wechselt in den ProgrammeingabeModus und es erscheint “Pr p:02”, das bedeutet, der CDPlayer ist bereit für die nächste Eingabe. 4. Wählen und speichern Sie durch Wiederholen der Schritte 2 und 3 weitere Titel (max. 20). Nach der Auswahl von 20 Titeln wird im Display “FULL” angezeigt. 5. Wenn Sie die eingegebenen Programmtitel überprüfen oder ändern möchten, können Sie durch wiederholtes Drücken von PROGRAM durch die gespeicherten Titel blättern. Wird die höchste Programmnummer angezeigt, können Sie durch Wiederholen der Schritte 2 und 3 zusätzliche Titel in den Speicher eingeben. 6. Zum Abspielen des gespeicherten Programms drücken Sie PLAY “PROGRAM”, worauf zur Kennzeichnung, dass ein gespeichertes Programm abgespielt wird, im Anzeigefeld “MEMORY” erscheint. Während einer Wiedergabe im Programm-Modus erreichen Sie mit den Tasten SKIP nur die Titel in der Programmliste. Wenn Sie also ein gespeichertes Programm nur teilweise hören möchten, beginnen Sie mit der Wiedergabe und drücken dann SKIP , um die nicht gewünschten Titel zu überspringen. 7. Zur Beendigung der Programmwiedergabe drücken Sie STOP. Die gespeicherte Titelliste verbleibt im Speicher, und wenn Sie das Programm erneut abspielen möchten, drücken Sie einfach wieder PLAY. Wenn Sie das Programm ändern möchten, können Sie durch wiederholtes Drücken auf PROGRAM die Liste überprüfen und entsprechend verändern. Möchten Sie Titel hinzufügen, drücken Sie PROGRAM so lange, bis die höchste Programmnummer angezeigt wird.

1. DELETE drücken. Im Anzeigefeld erscheint "dE d:01" mit der Gesamtspielzeit. Der CD-Player ist für die Eingabe des ersten zu löschenden Titels bereit. 2. 2. Wählen Sie durch Direkteingabe im numerischen Tastenfeld den ersten Titel aus, den Sie löschen möchten. Die ausgewählte Titelnummer wird in der Kalenderansicht gelöscht und die aktualisierte Gesamtspielzeit wird im Anzeigefeld dargestellt. 3. Wählen Sie durch Wiederholen von Schritt 2 weitere Titel zum Löschen aus (max. 25). 4. Drücken Sie zum Abspielen der verbleibenden Titel die Taste PLAY. Während der Wiedergabe kann mit den Tasten SKIP nur noch auf die angezeigten Titel gesprungen werden. Die gelöschten Titel werden nicht mehr angezeigt. 5. Zum Lˆschen des Programmspeichers öffnen Sie mit OPEN/CLOSE die CD-Schublade oder schalten das Gerät aus. Die Kalenderansicht enthält die verbleibenden Titel. Der C 542 stoppt nach der Wiedergabe automatisch und im Anzeigefeld werden wieder alle auf der eingelegten CD vorhandenen Titel dargestellt.

HINWEIS: Im Programmeingabe-Modus haben die Tasten SKIP und eine “Umbruch”-Funktion: Wenn Sie wiederholt mit SKIP Back ( ) von Titel 01 zurückspringen, wird vom letzten Titel der CD heruntergezählt. Auf diese Weise können hohe Titelnummern bequem ausgewählt werden. EINSETZEN UND AUSTAUSCHEN VON BATTERIEN Die Fernbedienung benötigt zwei 1,5 Volt AAA-Size (d. h. UM-4 oder IEC RO3) Batterien. Für eine maximale Betriebsdauer werden Alkaline-Batterien empfohlen. Um das Batteriefach zu

öffnen, greifen Sie mit Ihrer Fingerspitze in die Aussparung auf der Rückseite der Fernbedienung, drücken gegen den flexiblen Rand des Batteriefachdeckels und heben den Deckel nach oben ab. Legen Sie neue Batterien ein, ausgerichtet nach der Darstellung im Batteriefach. Die Spulenfedern sollten Kontakt mit der Minusseite (-) jeder Batterie haben. Setzen Sie den Batteriefachdeckel wieder ein und drücken ihn vorsichtig hinein bis er einrastet. Manchmal kann eine schlechte Funktion von Korrosion oder Hautfettresten and den Batteriekontakten verursacht werden. Nehmen Sie beide Batterien heraus, säubern die Metallkontakte an beiden Enden mit einem sauberen Tuch oder Radiergummi und legen die Batterien unter Beachtung der richtigen Ausrichtung wieder ein.

HDCD® (High Definition Compatible Digital®) wurde von Pacific Microsonics in USA entwickelt und ist ein patentiertes Kodier/Dekodierverfahren für Klangreichtum und Detailtreue von Tonaufnahmen. HDCD® kodierte CDs klingen besser, weil sie mit 20 Bit echter Musikinformation kodiert werden, im Vergleich zu 16 Bit bei allen anderen CDs. HDCD® überwindet die Grenze des 16-Bit-CDFormats durch ein hochentwickeltes System zur Kodierung der zusätzlichen vier Bit auf die CD, und bleibt dennoch vollständig kompatibel mit dem bestehenden CD-Format. Das Ergebnis ist ein größerer Dynamikumfang, eine deutlichere 3-D-Klangbühne und eine natürliche Klangfarbe von Sprache und Musik. Eine HDCD-kodierte CD, die auf dem NAD HDCD-Player C 542 abgespielt wird, produziert überragende Klarheit und Tiefe, die man hört. Selbst Standard-CDs klingen besser. Der CD-Player C 542 von NAD erkennt eine HDCD®-kodierte CD automatisch und aktiviert seinen HDCD®-Dekoder. Beim Abspielen einer HDCD®-kodierten CD leuchtet die rote Anzeige. STANDARD- UND BESCHREIBBARE AUDIO-CDS (CD-R/CD-RW) Der C 542 kann Audio-CDs, die auf einem Computer oder CDRekorder aufgenommen wurden, wiedergeben. Die Qualität von Audio-CDs (CD-R/CD-RW) variiert sehr stark und kann sich auf die Abspielbarkeit auswirken. Einige Faktoren, von denen die Abspielbarkeit abhängt: • Die Qualität der CD selbst. Im allgemeinen kann man sagen, dass mit CD-Rohlingen (CD-R/CD-RW) von renommierten Firmen bessere Ergebnisse erzielt werden können, als mit Noname-Produkten. • Die Qualität des CD-Rekorders oder CD-Brenners im Computer. Manche Rekorder und CD-Brenner liefern bessere Ergebnisse als andere. • Die CD-R/CD-RW wurde mit hoher Geschwindigkeit erstellt. Im allgemeinen ist die Qualität einer CD-R/CD-RW, die mit niedriger Geschwindigkeit erstellt worden ist, besser, als die einer CD-R/CD-RW, die auf demselben Gerät mit höherer Geschwindigkeit gebrannt worden ist. WARTUNG Öffnen Sie in regelmäßigen Abständen die CD-Schublade und entfernen Sie mit einem feuchten Tuch lose Staubablagerungen.

DER UMGANG MIT COMPACT-DISCS Behandeln Sie CDs vorsichtig. Die Abspielseite einer CD wird durch kleine Staubpartikel, ein paar Fingerabdrücke oder leichte Kratzer nicht beeinträchtigt. Aber große Kratzer oder dicke, fettige Fingerabdrücke können den CD-Spieler beim Abtasten der CD durchaus behindern. (Übrigens: Obwohl der Abtastlaser die CD durch die klare Seite „abspielt”, befindet sich die Datenoberfläche eingebettet direkt unter der bedruckten Seite und ist nur durch eine sehr dünne Lackschicht geschützt. Deshalb kann ein Kratzer auf der bedruckten Seite die CD mehr beschädigen als ein ähnlicher Kratzer auf der transparenten „Abspielseite”. Sie sollten daher beide CD-Oberflächen sorgsam behandeln.) Starke Kratzer oder Fingerabdrücke können den CD-Player aus der Spur bringen (vorwärts springen oder wiederholen derselben Stelle). Weniger starke Beschädigungen können sehr kurze Spitzen von hochfrequentem Rauschen produzieren. Die Spur- und Fehlerkorrektur-Schaltkreise dieses NAD CD-Players sind so außergewöhnlich hochentwickelt, dass ein sicheres Abtasten selbst beeinträchtigter CDs, die in anderen CD-Playern nicht mehr abspielbar sind, gewährleistet ist. Trotzdem sollten CDs nicht mißhandelt oder unachtsam behandelt werden. Am besten halten Sie eine CD nur am Rand fest. REINIGEN VON CDS Verschmutzte CDs können durch Abwischen mit einem weichen, trockenen oder leicht mit Wasser angefeuchteten Tuch gereinigt werden. Verwenden Sie KEINE herkömmlichen Schallplattenreinigungsprodukte (Reinigungslösungen, Sprays, behandelte oder Antistatik-Tücher) und auch keine chemischen Lösungsmittel (Alkohol, Benzin usw.). Eine stark verschmutzte CD kann in einem warmen Wasserstrahl, mit ein wenig mildem Spülmittel versetzt, abgespült und danach mit einem trockenen und weichen Handtuch abgetrocknet werden. Reinigen Sie eine CD nur mit RADIALEN Bewegungen (von der Mitte zum Rand). Wischen Sie niemals kreisförmig wie zur Reinigung von Schallplatten, da solche Wischbewegungen die CD stark verkratzen können. Ein radialer Kratzer schadet am wenigsten, weil nur ein sehr kleiner Teil der kreisförmigen Datenspuren davon betroffen ist, und dies kann von den Fehlerkorrektur-Schaltkreisen des CD-Players vollständig kompensiert werden. Ein kreisförmiger Kratzer entlang einer Datenspur aber kann ein so langes, zusammenhängendes Datensegment beschädigen, daß eine Korrektur nicht mehr möglich ist. WISSENSWERTES ÜBER DEN ABTASTLASER Der CD-Player verwendet zum Abspielen von CDs einen festen Halbleiter-Diodenlaser, der auf einem Spur-Servomechanismus montiert ist Der Laser beleuchtet die Spur mikroskopisch kleiner Vertiefungen, die den digitalen Datenbits entsprechen, während Fotodioden das reflektierte Licht von der CD aufnehmen und in ein elektronisches Signal umwandeln, das dann zur Erzeugung der Tonwellen für jeden Stereokanal dekodiert wird. Da das Laserlicht durch seine Wellenlänge von nur 7800 Ängström (Infrarotbereich) für das menschliche Auge nicht sichtbar ist, können Sie den Laser im Betrieb nicht sehen.

D Kinder können den CD-Player völlig sicher verwenden. Der Laser arbeitet mit sehr wenig Energie und wird von den mechanischen Teilen im CD-Player verdeckt. Selbst wenn der CD-Player zerlegt ist, bleibt der Laser in einem optischen System verschlossen, das sein Licht nur 1 Millimeter von der Linse entfernt bündelt und danach sehr schnell zerstreut, wodurch die Lichtintensität auf vernachlässigbare Werte sinkt. 19

PROBLEMLÖSUNG SYMPTOM MÖGLICHE URSACHE KEIN NETZ WENN DIE TASTE POWER AUF ON STEHT

• Schlechte oder gar keine Netzkabelverbindung mit der Steckdose

• Netzkabel fest in die Steckdose hineinstecken

CD-WIEDERGABE STARTET NICHT

• Die CD wurde verkehrt herum eingelegt

• CD mit der bedruckten Seite nach OBEN einlegen • CD säubern

• Die CD ist zu stark verschmutzt KEIN TON

• Falsche Audiokabelverbindungen • Fehlerhafter Verstärker-/ReceiverBetrieb

• Einwandfreien Anschluss von CD-Player an Verstärker/Receiver herstellen • Stellen Sie sicher, dass der Eingangswahlschalter am Verstärker/Receiver auf CD eingestellt ist

• Der CD-Player ist Vibrationen oder Erschütterungen durch externe Einflüsse ausgesetzt

• Aufstellungsort verändern

FERNBEDIENUNG FUNKTIONIERT NICHT

• Batterien in der Fernbedienung sind erschöpft • Empfangssensor im CD-Player wird durch einen Gegenstand verdeckt

• Batterien ersetzen

• Lockere Kabelverbindungen

• Kabelverbindungen überprüfen, besonders die Phonokabel

• Alle Gegenstände direkt vor dem Anzeigefenster entfernen

, HDCD® , High Definition Compatible Digital® und Microsoft™ sind eingetragene Warenzeichen oder Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. 20

HDCD-System in Lizenz von Microsoft Corporation hergestelt. Eines oder mehrere der folgenden Patente sind in diesem Produkt enthalten: In den USA: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, und in Australien: 669114. Andere Patente angemeldet.
