Produkttyp	Programmerbar universell fjärrkontroll
Antal styrbara enheter	Upp till 8 enheter
Antal knappar	44 funktionsknappar + 8 enhetsvalsknappar
Inlärningskapacitet	Upp till 352 kommandon
Makron	Upp till 44 makron, varje kan innehålla upp till 64 kommandon
Knappbelysning	Programmerbar timer 0 till 9 sekunder
Förprogrammerat bibliotek	NAD-koder för förstärkare, mottagare, DVD, CD, tuner, bandspelare
Strömförsörjning	4 AAA-batterier (ingår ej)
Infraröd räckvidd	Cirka 10 meter (uppskattning)
Underhåll	Rengör med en mjuk, torr trasa. Använd inte slipande medel.
Säkerhet	Utsätt inte för fukt, extrema temperaturer eller direkt solljus.
Reparationsbarhet	Innehåller inga användarunderhållsbara delar. Vid funktionsfel, kontakta en auktoriserad serviceverkstad.

Vanliga frågor - HTR2 NAD

Hur programmerar jag HTR2-fjärrkontrollen för att styra en icke-NAD-enhet?

Placera originalfjärrkontrollen vänd mot HTR2 på cirka 5 cm. Tryck samtidigt på önskad enhetsvalsknapp och inspelningsknappen (cirkel) i 3 sekunder tills Learn-LED:n blir grön. Tryck på den knapp på HTR2 som ska programmeras (LED blir orange), håll sedan ned knappen på originalfjärrkontrollen. LED:n blinkar och blir sedan grön. Kommandot är inlärt. Tryck på enhetsknappen igen för att avsluta.

Hur återställer jag fjärrkontrollen till fabriksinställningarna?

Tryck samtidigt på ON och RTN i 10 sekunder. Learn-LED:n blinkar grönt. Släpp knapparna före slutet av den andra blinkningen. LED:n blir röd och bekräftar återställningen. Alla inlärda kommandon och makron raderas.

Hur ställer jag in knappbelysningens varaktighet?

Tryck samtidigt på DISP och en sifferknapp (0-9) i 3 sekunder. Siffran motsvarar belysningstiden i sekunder (0 = avstängd). LED:n blinkar två gånger. Kortare belysning sparar batteri.

Hur skapar jag ett makro för att slå på flera enheter med en knapp?

Tryck samtidigt på MACRO och önskad funktionsknapp (t.ex. 0) i 3 sekunder (grön LED). Ange kommandosekvensen (enhetsknappar därefter funktioner). Avsluta med MACRO. Makrot kan utföra upp till 64 kommandon med en sekunds fördröjning mellan varje. För att utföra, tryck på MACRO och sedan på den knapp som är kopplad.

Learn-LED:n blir röd under inlärning, vad gör jag?

Det betyder att kommandot inte lärdes in. Kontrollera avståndet mellan fjärrkontrollerna (5 cm), batteriernas status (byt ut dem) och att källfjärrkontrollen sänder infrarött. Försök igen. Om problemet kvarstår kan IR-formatet vara inkompatibelt.

Hur använder jag biblioteksläget för att hitta koder för en NAD-enhet?

Tryck samtidigt på en enhetsknapp och PRESET i 3 sekunder (grön LED). Använd sifferknapparna för att ange en 3-siffrig kod (t.ex. 100 för mottagare) eller upp/ner-pilarna för att bläddra. Fjärrkontrollen skickar ett testkommando (avstängning). Tryck på ENTER för att bekräfta tabellen. Se kodlistan i manualen.

Hur raderar jag ett inlärt kommando utan att påverka andra?

Aktivera raderingsläge: tryck samtidigt på enhetsknappen och RTN i 3 sekunder (grön LED). Tryck på den knapp som ska raderas. Antalet blinkningar anger kommandotyp (1: standard, 2: kopierad, 3: inlärd). Det inlärda kommandot raderas och standardkommandot återställs.

Hur kopierar jag ett kommando från en knapp till en annan?

Gå in i inlärningsläge (enhetsknapp + inspelning). Tryck på destinationsknappen (LED orange). Tryck på källknappen, föregådd av enhetsknappen om den är på en annan sida. LED:n blir grön. Avsluta genom att trycka på enhetsknappen. Kommandot är kopierat.

Varför förblir volymknapparna aktiva även när jag byter enhet?

VOL- och MUTE-knapparna är som standard direktåtkomst för alla enheter utom TV. De styr alltid NAD-förstärkaren/mottagaren. Du kan konfigurera andra knappar för direktåtkomst via inlärningsläget: efter att ha valt knappen, tryck två gånger på målenhetens knapp.

Hur ändrar jag testkommandot i biblioteksläge?

I biblioteksläge, tryck på en funktionsknapp (t.ex. Uppspelning) för att använda den som testkommando. Denna knapp kommer sedan att användas för att testa varje tabell. Användbart för enheter utan standby.

BRUKSANVISNING HTR2 NAD

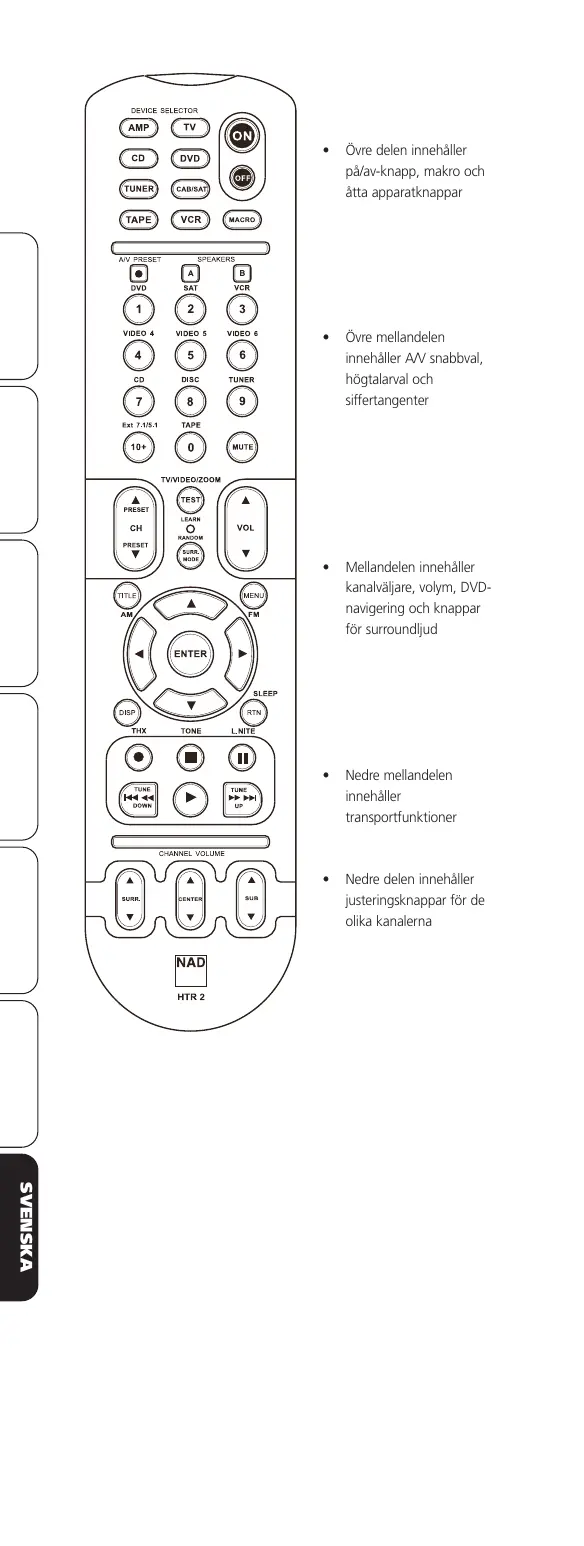

• Övre delen innehåller på/av-knapp, makro och åtta apparatknappar
• Övre mellandelen innehåller A/V snabbval, högtalarval och siffertangenter
• Mellandelen innehåller kanalväljare, volym, DVD-navigering och knappar för surroundljud
• Nedre mellandelen innehåller transportfunktioner
• Nedre delen innehåller justeringsknappar för de olika kanalerna

ÖVERSIKT

• Kan styra upp till 8 apparater.
• 44 funktionstangenter.
• Kan läras 352 kommandon.
- Kan spela in upp till 44 makron innehållande maximalt 64 kommandon var.
• Konfigurerbar prioritetsfunktion.
• Tangentbelysning med programmerbar släckning.
- Innehåller förprogrammerade kartotek med fjärrkontrollkoder till NAD.

NAD HTR 2 är klar att använda tillsammans med NAD apparater direkt ur lådan, men den är egentligen åtta olika fjärrkontroller i en. Var en av de åtta olika apparatknapparna högst upp på fjärrkontrollen visar en "ny sida" kommandon som kan användas med de 44 knapparna. HTR 2 kan "läras" koder till i princip alla IR-styrda apparater, oavsett märke. Detta kan programmeras till vilken som helst av apparatknapparna. När du programmerar HTR 2 för att styra hela din hemmabioanläggning, så är det mest logiskt att programmera in kommandona till din DVD-spelare på [DVD] apparatknappen, din TV på [TV] knappen, och så vidare. Det finns dock inga regler för hur du lägger in koderna: du kan lägga in dem hur du vill (se "Hur du lär in koder från andra fjärrkontroller," nedan).

HTR 2 är redan förprogrammerad med NADs kommandon på [AMP] apparatknappen, och med koder i minnet för de flesta NAD DVD, CD, TUNER, eller KASSETTDÄCK på motsvarande apparatknappar. Dessa kommandon är permanent inlagda: det innebär att även om du lär upp HTR 2 nya kommandon kommer de ursprungliga att ligga kvar i minnet och kan hämtas tillbaka senare (se "Raderingsläge" nedan).

LÄR KÄNNA DIN HTR 2

HTR 2 är indelad i två huvudsektioner. Knapparna för att välja apparat högst upp på fjärrkontrollen, och de återstående 44 knapparna.

De åtta apparatknapparna högst upp-[AMP], [DVD,] [TV,] och så vidare - bestämmer vilka apparater som de återstående 44 knapparna skall styra. En apparatknapp bestämmer endast vilken apparat HTR 2 skall styra; den utför inga funktioner. Apparatknapparna är arrangerade på två rader med fyra knappar i var rad; raden till vänster innehåller alla ljudkällor och raden till höger innehåller Videokällorna.

De övriga knapparna är de som kan läras med olika styrkoder från i princip alla typer av infraröda fjärrkontroller så att du kan lära in koderna för all din utrustning, oavsett fabtrikat i din HTR 2. Alla knapparna för [AMP] apparatknappen är förprogrammerade för NADs förstärkare, förförstärkare och receivers. (Det samma gäller för andra NAD-apparater, på [DVD,] [CD,] [TUNER,] och [TAPE] funktionerna.)

Eftersom HTR 2 kan utföra olika saker beroende på vilken apparatknapp som tryckts använder HTR 2 använder färger för att indikera funktionen för knapparna när olika apparater valts. Därför har apparatknappen samma färg som de funktionsknappar som den använder (som på en avancerad miniräknare). Till exempel, den röd-oranga ettiketten för [AMP] apparatknappen motsvarar de röd-oranga ingångsväljarknapparna vid siffertangenterna: När HTR 2's [AMP] apparatknapp är aktiverad, styr dessa knappar val av signalkällan till förstärkaren eller receivern. På samma sätt motsvarar den lila [DVD] apparatknappen de lila etiketterna, den gröna [TV] apparatknappen de gröna etiketterna och så vidare.

HUR DU LÄR IN KODER FRÅN ANDRA FJÄRRKONTROLLER

Börja med att placera HTR 2 "nos-mot-nos" med den fjärrkontroll du vill kopiera ifrån så att de bägge IR-fönstren är ungefär fem centimeter ifrån varandra.

• Gå in i inlärningsläge: Man trycker in både en apparatknapp och [•] "inspelning"-sknappen i tre sekunder (strax under [DISP] knappen), tills "Learn" lysdioden tänds och lyser grönt.
• Tryck på den funktionstangent på HTR 2 du vill lära, lysdioden lyser nu orange.
• Tryck och håll intryckt den knapp på den andra fjärrkontrollen du vill lära. Nu blinkar "Learn" lysdioden en sekund eller två och lyser sedan grönt igen. Kommandot lärs nu in. Upprepa denna processen för alla kommandon du vill lära in för den apparatknappen.
• Tryck på HTR 2s apparatknapp igen för att lämna inlärningsläget när du är klar med inlärningsproceduren.

OBSERVERA

Om lysdioden inte blinkar orange kan man behöva ändra avständet mellan fjärrkontrollerna eller prova nya batterier i bägge fjärrkontrollerna. Om "Learn" lysdioden lyser rött snarare än grönt har kommandot inte lärts in. Prova igen. Det kan finnas undantagsfall där fjärrkontrollformatet inte är kompatibelt för HTR 2.

HUR DU AVBRYTER

Du kan avbryta programmeringen av en knapp genom att trycka på en apparatknapp innan inlärningen är klar. Då lyser lysdioden rött.

Exempel: inlärning av "DVD Pausfunktion":

• Placera HTR 2 och DVD spelarens fjärrkontroll som beskrivs ovan.
• Nu trycker du på [DVD] och [•] samtidigt tills lysdioden tänds och lyser grönt.
• Tryck in HTR 2 [ II ] (paus) knappene och "Learn"-dioden växlar till oragne.
• Tryck in DVD-spelarens paustangent och HTR 2 "Learn"-lysdioden blinkar orange och lyser sedan grönt. Nu är kommandot inlärt.
• Tryck på [DVD] igen för att lämna inlärningsläget.

KARTOTEKSLÄGE

För att komma åt de förinställda koderna trycker du och håller inne respektive apparatknapp och förvalsknappen i tre sekunder tills statusdioden lyser grönt. I kartoteksläget kan bläddra dig fram och prova olika koder för att se vilken som passar din apparat. De olika sätten att hitta mellan de olika koderna beskrivs nedan. "Learn"-dioden blinkar två gånger när alla koderna provats.

SIFFERTANGENTERNA

Siffertangenterna (0 - 9) kan användas för att direkt välja en uppsättning koder. Knappa in den tresiffriga kodnumret. Efter att den tredje siffran slagit in kommer HTR 2 att automatiskt att sända kommandot för avstängning som en test för att du valt rätt koduppsättning.

MARKÖR UPP / MARKÖR NER

Upp och Ner knapparna kan användas för att bläddra mellan de tillgängliga koduppsättningarna. HTR 2 kommer att sända avstängningskommandot som en test efter varje tryckning på Upp eller Ner-knapparna. Om du håller ner någon av markörknapparna kommer alla de tillgängliga koderna att bläddras igenom med en hastighet av två per sekund så att du kvickt kan hitta rätt koduppsättning.

OBSERVERA

Du kan ändra vilket kommando som skall användas som testkommando. Om du trycker på en tangent som inte används till något annat i kartoteksläge, kommer det kommandot att användas. Följande tester kommer då att utföras med det kommando du valt. Detta kan vara till hjälp för vissa apparater som inte har standby-läge, i vilkas fall kodsökningen annars inte fungerar. Som exempel kan nämnas att vissa CD-spelare inte har något avstängningskommando, och du kanske vill använda "Play" som testkommando istället.

ENTER

Ett tryck på "enter" i kartoteksläget gör att den aktuella koduppsättningen väljs som aktiv och kartoteksläget lämnas.

OBSERVERA

Detta gör att andra inlärda kommandon och prioritetsfunktioner för den här apparatknappen inaktiveras. Inaktiverade kommandon kan återställas igen (utan att de behöver läsas in igen) som beskrivs i kopieringslägesavsnittet i denna bruksanvisningen.

DISPLAY

Display-knappen kan användas för att avgöra referensnumret för den koduppsättning du valt. Efter att du tryckt på Display-knappen kommer numret för den valda koduppsättningen att visas genom blinkningar på Tape, VCR, och Macro-knapparna, vilket motsvarar den första, andra och tredje siffran. Om exempelvis numret är 103, kommer TAPE att blinka en gång, följt av Macro-tangenten som blinkar tre gånger.

PRIORITETSFUNKTIONEN

Denna funktionen gör att att en funktionsknapp behåller sin funktion även om man byter till en annan apparat så att exempelvis AMP [SURR MODE] funktionen fortfarande styr T 752 medan DVD funktionen är aktiv.

OBSERVERA

HTR 2's [VOL] och [MUTE] knapparna är förprogrammerade att ha prioritet för alla apparatfunktionerna (förutom TV): [VOL] och [MUTE] kommer att styra NAD's mastervolym oavsett vilken apparat som valts. [SURR.] [CENTER,] och [SUB] kanalernas volym är förprogrammerat med prioritet på samma sätt för alla apparater.

Det enda du behöver gör för att ställa in en prioritetsfunktion, efter det att du gått över i inlärningsläge, och tryckt på önskad knapp för prioritet, är att trycka på apparatknappen två gånger för den apparat du vill att prioriteten skall gälla för. Status-dioden kommer att lysa grönt, tryck sedan på apparatknappen igen för att lämna inlärningsläget.

Exempel: Prioritet för AMP [SURR MODE] i DVD-läget:

• På fjärrkontrollen trycker du in [DVD] och [•] (inspelning) samtidigt och håller in dem tills "Learn"-dioden lyser grönt.
• Tryck på [SURR MODE], "Learn"-dioden byter färg till orange.
• Tryck på [AMP] två gånger, "Learn"-dioden byter färg till grönt.
  • Tryck [DVD] igen för att lämna.

KOPIERA KOMMANDON FRÅN EN ANNAN KNAPP

Du kan kopiera kommandon från någon knapp på HTR 2 till en annan. För att kopiera en knappfunktion, efter det att du gått in i inlärningsläget trycker du på den önskade knappen du vill kopiera till, väljer du ifrån vilken apparat knappfunktionen du vill kopiera och sedan på den önskade funktionsknappen. Status-dioden lyser grönt, tryck på apparatknappen igen för att lämna inlärningsläget.

Exempel: Kopiera Pauskommandot från CD knappen till AMP [ II ] knappen:

• Tryck samtidigt på [AMP] och [•] (inspelning) och håll intryckt, "Learn2-dioden lyser grönt.
• Tryck på [ II ] (paus), "Learn"-dioden byter färg till orange.
• Tryck på [CD], tryck sedan [ II ] (paus), "Learn"-dioden ändrar till grönt.
• Tryck på [AMP] igen för att lämna inlärningsläget.

OBESERVERA

Kopiering och prioritetsfunktionerna är detsamma. Men om du kopierar ett kommando och sedan raderar eller skriver över det ursprungliga kommandot (på källan), det kopierade kommandot ligger kvar oförändrat. Om du däremot ger prioritet för ett kommando och sedan raderar eller skriver över originalkommandot kommer prioritetsfunktionen att ändras på samma sätt.

Om källans funktion och destinationens funktion är desamma kommer HTR-2 att återställa föregående raderade kommandon om sådana finns. Så om du av misstag raderat ett inlärt kommando eller laddat en koduppsättning över inlärda kommandon så är det en snabb väg att återställa dem utan att behöva lära in dem igen.

MAKROKOMMANDON

Ett "makrokommando" är en serie på två eller flera (upp till 64) fjärrkontrollkommandon genom att trycka på två knappar. Du kan använda ett makro till att sköta en hel serie med kommandon som att sätta på DVD-spelaren och trycka på PLAY. Eller du kan sätta ihop ett avancerat makro som startar hela anläggningen, väljer källa och ljudvolym och påbörjar avspelning genom en enkel tangenttryckning. HTR 2 kan lagra ett makro på var och en av funktionsknapparna (Men inte på apparatknapparna).

NOTERA

Makron är oberoende av vilken signalkälla som valts.

INSPELNING AV MAKRON

För att spela in ett makro trycker du in [MACRO] knappen i tre sekunder och den funktionsknapp du vill använda för att starta makrot, statusdioden lyser grönt. Makroknappen tänds också. Tryck nu in den sekvens du vill kommandona skall utföras i makrot. Se bara till att du först trycker in rätt apparatknapp för respektive apparat du vill styra (du kan byta apparater medan du spelar in makrot hur många gånger du vill). Detta gör att du kan skapa ett makro som innehåller kommandon till mer än en apparat. När du är klar med att lägga in en önskad kommadosekvens trycker du på [MACRO] igen för att lagra makrot, "Learn"-dioden [MACRO] knappen släcks.

NOTERA

Varje makro kan innehålla upp till 64 kommandon. Om du försöker överskrida detta kommer makrot att avslutas och lagras efter att du lagt till 64 kommandon.

Exempel: Spela in ett Makro på knapp [0] för att sätta på en NAD receiver, sätt på DVD-spelaren och välj DVD-ingången och starta avspelning:

• Nu trycker du samtidigt in [MACRO] och [0] (siffran noll), den gröna lysdioden tänds.
• Tryck i en följd på på [AMP], [ON], [DVD], [ON], [AMP], [1] (röd "DVD"), [DVD], [play] (Apparatknappen blinkar varje gång ett kommando läggs till).
• Tryck på [MACRO] igen för att lämna makoinspelningsläget.

För att radera ett makro, utför du stegen ovan utan att du lägger in några funktionsknappar.

HUR DU ANVÄNDER MAKRON

När du skall använda ett makro trycker du in [MACRO] och släpper, knappbelysningen tänds i 5 sekunder. Medan det lyser trycker du den knapp på HTR 2 där du lagt in makrot du vill utföra ([0] som i exemplet ovan). Nu utförs det inspelade, "Apparatknappen" blinkar kort när det är utfört och knappbelysningen på [MACRO] knappen släcks. Trycker man på någon annan knapp på HTR 2 medan makrot körs kommer det att avslutas makrot. Kom ihåg att du måste rikta HTR 2 så att dess IR-sändare kan nå de mottagande komponenterna.

BRA ATT VETA

När ett makro utförs kommer en paus på 1 sekund att läggas in mellan kommandona automatiskt. Om du behöver mer än 1 sekunds paus mellan kommandona-till exempel för att låta en apparat starta upp ordentligt, kan du lägga in "tomma" steg i makrot. Exempelvis om [TITLE] knappen inte används för di CD-spelare kan du lägga in detta kommando för att "vinna lite tid".

KNAPPBELYSNINGS TID

Tiden för hur länge knappbelysningen skall vara tänd kan ställas in mellan 0-9 sekunder. Grundinställningen är 5 sekunder.

För att ställa in tiden trycker du in [DISP] och den siffertangent som motsvarar den tid du vill att den skall vara tänd. "Learn" dioden blinkar två gånger för att bekräfta den nya inställningen. När tiden är ställd på noll, tänds inte belysningen alls.

BRA ATT VETA

Knappbelysningen är det som drar mest ström ur batterierna. En kortare tid för knappbelysning ger längre drifttid för batterierna. Om du stänger av knappbelysningen helt förlänger det livslängden ytterligare.

ÅTERSTÄLLNING TILL FABRIKSINSTÄLLNINGEN

HTR 2 kan raderas helt till den fabriksinställning som var när den levererades. Då raderas alla programmeringar makron och ändringar som gjorts i fjärrkontrollen. För att göra detta trycker du in [ON] och [RTN] knapparna i tio sekunder, "Learn"-dioden blinkar grönt. Släpp [ON] och [RTN] innan den andra blinkningen är klar, nu ändras dioden till rött för att visa att fjärrkontrollen nollställts.

NOTE

HTR 2 kan lagra inlärda, kopierade och kartotekskommandon på verje enskild knapp. (Kartotekskommandona är de förprogrammerade NAD kommandona för NAD receiver i [AMP] läget). Du kan radera kommandon som lärts in eller prioritetsfunktioner på varje knapp.

NOTERA

Kartotekfunktionerna kan inte raderas så att du behöver inte vara orolig för att ta bort dessa för gott.

För att aktivera raderingsläget trycker du in önskad apparatknapp och [RTN] i tre sekunder tills lysdioden lyser grönt. Tryck på den funktionsknapp som du vill radera, lysdioden blinkar. Antalet blinkningar indikerar vilken typ av funktion som har aktiverats-se tabellen nedan. Tryck på den aktiva apparatknappen igen för att lämna raderingsläget.

Blinkningar	Kommandotyp
1	Grund kartotekskommando
2	Kopierat kartotek Kartotekskommando
3	Inlärt kommando

SUMMERING AV FUNKTIONER

Funktion	Tangent att trycka (i 3 sekunder)
Inlärning/Kopiering/Prioritet	Apparatknapp + Inspelningsknapp
Kartoteksläge	Apparatknapp + A/V snabbvalsknapp
Raderingsläge	Apparatknapp + Returknapp
Makroinspelning	Makroknapp + Funktionsknapp
Belysningstid	Displayknapp + siffertangent
Återställning	(se avsnittet om återställning)

HTR 2 TABELLER

Tabell	Beskrivning
100	Receiver med diskret On/Off
101	Receiver med “Toggle” On/Off
102	S170
103	L75
104	2:dra Zonen
200	CD-spelare
201	CD-spelare(äldre)
300	Radiodel
301	L75 radiodel
400	Kassettdäck B
401	Kassettdäck A
500	TV 270
501	MR13
502	MR20
600	T562
601	T550, L55
602	T531, T571
