| Tipo di prodotto | Telecomando universale programmabile |
| Numero di apparecchi controllabili | Fino a 8 apparecchi |
| Numero di tasti | 44 tasti funzione + 8 tasti di selezione apparecchio |
| Capacità di apprendimento | Fino a 352 comandi |
| Macro | Fino a 44 macro, ciascuna può contenere fino a 64 comandi |
| Illuminazione dei tasti | Temporizzazione programmabile da 0 a 9 secondi |
| Libreria preprogrammata | Codici NAD per amplificatori, ricevitori, DVD, CD, sintonizzatore, registratore |
| Alimentazione | 4 batterie AAA (non incluse) |
| Portata infrarossa | Circa 10 metri (stima) |
| Manutenzione | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. |
| Sicurezza | Non esporre a umidità, temperature estreme o luce solare diretta. |
| Riparabilità | Non contiene parti riparabili dall'utente. In caso di malfunzionamento, contattare un centro assistenza autorizzato. |
Domande frequenti - HTR2 NAD
Domande degli utenti su HTR2 NAD
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telecomando in formato PDF gratuitamente! Trova il tuo manuale HTR2 - NAD e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HTR2 del marchio NAD.
MANUALE UTENTE HTR2 NAD

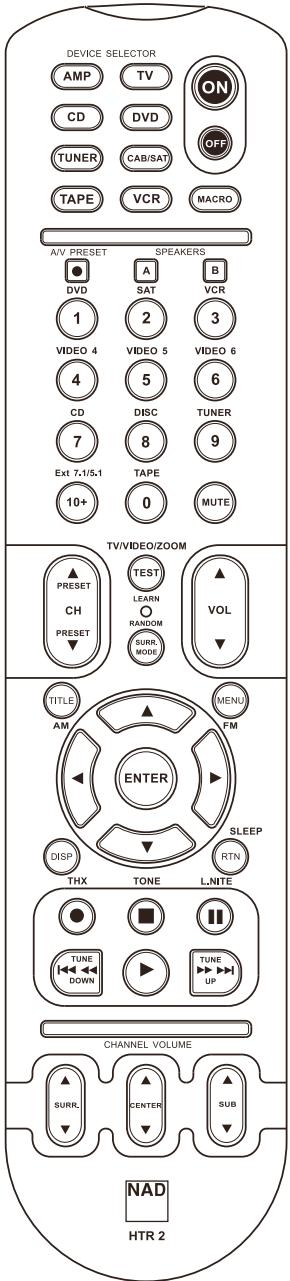

- Nella parte superiore, si trovano i tasti ON/OFF, MACRO ed i tasti di otto dispositivi
- Nella sezione mediana superiore, si trovano AV PRESET, SPEAKER ed i tasti numerici da 0 a 10+
- Nella sezione mediana, vi sono i tasti di canale, volume, navigazione DVD e suono surround
- La sezione mediana inferiore alloggia i tasti di comando trasporto
- Nella sezione inferiore, infine, si trovano i tasti correttori CHANNEL VOLUME
GENERALITÀ SULL'HTR 2
- Comanda fino ad 8 dispositivi.
• 44 tasti funzione.
• Apprende fino a 352 comandi. - Registra fino a 44 macro con un massimo di 64 comandi ciascuna.
• Funzione punch-through configurabile. - Illuminazione dei tasti con timeout programmabile.
- Contiene libreria preprogrammata dei codici NAD a distanza.
L'HTR 2 NAD è già pronto a far funzionare i componenti NAD appena estratto dalla sua scatola, ma racchiude davvero otto telecomandi in uno. Ciascuno degli 8 tasti del Selettore del dispositivo posti nella parte superiore del dispositivo può richiamare una nuova "pagina" dei codici del telecomando perché siano trasmessi dai restanti 44 tasti. L'HTR 2 può "apprendere" i codici provenienti teoricamente da qualsiasi componente controllato a distanza da infrarossi, a prescindere dalla marca, su qualsiasi o tutti i tasti del Selettore del dispositivo. Quando si configura l'HTR 2 perché faccia funzionare l'intero impianto Home Theatre, l'approccio più logico è quello di insegnare i codici del proprio DVD player al tasto del Selettore del dispositivo [DVD], i codici del proprio televisore al tasto [TV] e così via. Tuttavia, non occorre seguire uno schema specifico: è possibile caricare qualsiasi comando su qualsiasi tasto o in qualsiasi pagina (vedere "Apprendimento dei codici da altri telecomandi", di seguito).
L'HTR 2 è già preprogrammato con una serie completa di comandi NAD nella sua pagina del Selettore del dispositivo [AMP] e con i comandi della libreria per far funzionare la maggior parte dei componenti DVD, CD, SINTONIZZATORE o NASTRO DVD sui relativi tasti del Selettore del dispositivo. Questi comandi di default sono permanenti: anche se si istruisce l'HTR 2 affinché nuovi comandi prendano il loro posto, i comandi della libreria sottostanti resteranno operativi e potranno essere richiamati facilmente nel caso in cui si dovesse aggiungere un componente NAD al proprio impianto in seguito (vedere "Modo Delete", di seguito).
ACQUISIRE DIMESTICHEZZA CON L'HTR 2
L'HTR 2 si divide in due sezioni principali. La sezione del Selettore del dispositivo posta nella parte superiore dell'apparecchio ed i restanti 44 tasti di comando.
Ciascun tasto del Selettore del dispositivo nella parte superiore, [AMP], [DVD], [TV] ecc., stabilisce quale componente faranno funzionare i restanti 44 tasti di comando. Un tasto Seleziona dispositivo stabilisce soltanto quale componente controllerà l'HTR 2, non realizza alcuna funzione sul ricevitore. I tasti del Selettore del dispositivo sono organizzati secondo due file identiche ciascuna composta da 4 pulsanti; la fila sulla sinistra contiene i dispositivi audio, quella sulla destra tutti i dispositivi video.
I tasti di comando sono tasti funzione in grado di “apprendere” i codici di comando provenienti teoricamente da qualsiasi controller a distanza ad infrarossi, consentendo all’utente di insegnare all’HTR 2 i codici della propria apparecchiatura, a prescindere dalla sua marca. Tutti i tasti di comando che si trovano sul Selettore del dispositivo [AMP] sono preprogrammati per comandare amplificatori, preamplificatori e ricevitori NAD. (L’HTR 2 può anche comandare molti altri componenti NAD dalle sue pagine [DVD,] [CD,] [TUNER,] e [TAPE]).
Dal momento che i tasti di comando dell'HTR 2 sono in grado di realizzare varie funzioni, a seconda del tasto del Selettore del dispositivo scelto, nel caso in cui si scelgano tasti diversi del dispositivo, l'HTR 2 usa la codifica a colori per segnalare la funzione dei tasti di comando. In tal modo, il colore dell'etichettatura del tasto del Selettore del dispositivo corrisponde a quello dei tasti funzione (tipo un calcolatore scientifico). Ad esempio, l'etichetta del tasti del Selettore del dispositivo [AMP] di colore rosso-arancione corrisponde all'etichettatura di selezione di ingresso di colore rosso-arancione vicina ai tasti numerici: quando la pagina del Selettore del dispositivo [AMP] dell'HTR 2 è attiva, questi tasti possono selezionare l'ingresso dell'amplificatore o del ricevitore. Allo stesso modo, l'etichetta del tasto del Selettore del dispositivo [DVD] di color porpora corrisponde a varie etichette di color porpora, le etichette di colore verde del tasto del dispositivo [TV] di colore verde e così via.
APPRENDIMENTO DEI CODICI DA ALTRI TELECOMANDI
Iniziare collocando l'HTR 2 "faccia a faccia" con il telecomando sorgente in modo che le finestre dei due dispositivi vengano a trovarsi a circa 2 pollici di distanza l'una dall'altra.
- Entrare in modo Learning (Apprendimento): sull'HTR 2, premere e tenere premuti contemporaneamente per 3 secondi un tasto del Selettore del dispositivo ed il tasto di "registrazione" [•] (che si trova proprio sotto il tasto [DISP], fino a che il LED Learn al centro dell'HTR 2 non si accenda con luce fissa di colore verde.
- Premere il tasto di comando dell'HTR 2 al quale si desidera far apprendere un comando, il LED Learn diventerà di colore giallo.
- Premere e tenere premuto il tasto funzione di comando sul telecomando sorgente: il LED Learn dell'HTR 2 inizierà a lampeggiare con luce di colore ambra per un paio di secondi, poi diventerà di colore verde e resterà acceso con luce fissa. Il comando è stato appreso. Ripetere questo processo per tutti i comandi che si desidera far apprendere nel tasto del Selettore del dispositivo selezionato.
- Premere nuovamente il tasto del Selettore del dispositivo dell'HTR 2 per uscire dal modo Learning dopo aver portato a termine l'apprendimento di tutti i comandi per quel dispositivo.
NOTA
Se il LED Learn non lampeggia con luce di colore ambra, potrebbe essere necessario dover variare la distanza tra i telecomandi o provare a cambiare le loro batterie sostituendole con altre nuove. Se il LED Learn diventa di colore rosso invece che verde, significa che quel dato comando del telecomando sorgente non è stato acquisito. Ritetare. Possono verificarsi rari casi in cui vi sono dei formati IR non compatibili con l'HTR 2.
ANNULLARE L'OPERAZIONE:
È possibile annullare la configurazione di un tasto premendo il tasto del Selettore del dispositivo attivo prima di aver portato a termine la procedura di apprendimento: il LED Learn diventerà di colore rosso.
Esempio: Apprendimento "Pausa DVD":
- Posizionare l'HTR 2 ed il telecomando del proprio DVD player come descritto in precedenza.
- Sull'HTR 2, premere e tenere premuti contemporaneamente [DVD] e [•]; il LED Learn diventa di colore verde fisso.
- Premere il tasto [ II ] (pausa) dell'HTR 2; il LED Learn diventa di colore ambra.
- Premere e tenere premuto il tasto pausa del telecomando del DVD player; il LED Learn dell'HTR 2 lampeggia con luce di colore ambra e poi diventa di colore verde fisso. Il comando è stato appreso.
- Premere nuovamente [DVD] per uscire dal modo Learning.
MODO LIBRARY (LIBRERIA)
Per entrare nel modo Library, premere e tenere premuto un tasto del Selettore del dispositivo ed il tasto Preset per 3 secondi fino a che il LED di stato non si accenda con luce di colore verde. Mentre ci si trova in modo Library, è possibile eseguire un ciclo e provare le varie tabelle preprogrammate del telecomando per scoprire se ve ne sia una idonea al proprio dispositivo. Di seguito, si descrivono i vari modi di navigazione nelle tabelle della Libreria. Il LED Learn lampeggerà due volte quando sono state trasmesse tutte le tabelle disponibili.
TASTI NUMERICI
Per selezionare una delle tabelle, è possibile usare i tasti numerici (0-9). Inserire il numero di tabella a 3 cifre. Dopo aver premuto la terza cifra, l'HTR 2 trasmetterà automaticamente i comando di spegnimento come prova per essere sicuri di aver selezionato la tabella giusta.
I tasti Cursor Up / Cursor Down si usano per compiere un ciclo attraverso le tabelle disponibili. L'HTR 2 trasmetterà un comando di prova (spegnimento) dopo ogni pressione del tasto Cursor. Tenendo premuti i tasti Cursor si compirà un ciclo attraverso tutte le tabelle disponibili della libreria alla velocità di due al secondo, consentendo una rapida ricerca della tabella adatta tra tutte quelle disponibili.
NOTA
è possibile modificare il comando trasmesso per la prova. Se si preme un tasto non usato per nient'altro in modo Library, sarà trasmesso quel comando. Tutti i comandi di prova successivi conseguenti dalla modifica delle tabelle, useranno quel comando che è stato premuto per ultimo. Ciò può risultare utile con alcuni dispositivi sprovvisti di modo standby, nel qual caso le ricerche di codice non funzionano. Ad esempio, alcuni CD player potrebbero non avere un comando di spegnimento ed al suo posto si potrebbe voler usare Play come comando di prova.
ENTER
Premere un tasto qualsiasi mentre ci si trova in modo Library per attivare la tabella attualmente selezionata ed uscire dal modo Library.
NOTA
Attivando una tabella si disattiveranno tutti i comandi appresi attualmente e si attiveranno le funzioni Punch-through. È possibile riattivare i comandi appresi disattivati (senza doverli apprendere nuovamente) così come descritto nella sezione Modo Copy (Copia) di questo manuale.
DISPLAY
È possibile usare il tasto Display per stabilire il numero di riferimento per la tabella selezionata attualmente. Dopo aver premuto il tasto Display, si visualizzerà il numero di tabella mediante il lampeggiare dei tasti Tape, VCR e Macro, che corrispondono alla prima, seconda e terza cifra della tabella di comando. Ad esempio, se il numero di tabella è 103, allora il tasto TAPE lampeggerà una volta, seguito dal tasto Macro che lampeggerà tre volte.
PUNCH-THROUGH
La funzione “punch-through” dell’HTR 2 consente di conservare un tasto funzione da una “pagina” di Selezione del dispositivo ad un’altra, in modo che, ad esempio, la funzione AMP [MODO SURR] comanderà ancora il T 752 quando la pagina del Selettore del dispositivo DVD è attiva.
NOTA
i tasti [VOL] e [MUTE] dell'HTR 2 sono preprogrammati come "punch-through" per tutte le pagine del Selettore del dispositivo (tranne TV): [VOL] e [MUTE] metteranno in funzione il volume master del NAD a prescindere dal dispositivo selezionato attualmente. I comandi del volume del canale [SURR.] [CENTER,] e [SUB] sono preprogrammati allo stesso modo come "punch-through" per tutti i dispositivi.
Per impostare un "punch-through", dopo essere entrati in modo Learning ed aver premuto il tasto per il quale si desidera realizzare tale operazione, basta premere due volte il tasto del dispositivo sul quale realizzare il "punch-through". Il LED di stato diventerà di colore verde, premere nuovamente il tasto del Selettore del dispositivo per uscire dal modo Learning.
Esempio: realizzare il "punch-through" alla "pagina" DVD dal tasto AMP [MODO SURR]:
- Sull'HTR 2, premere e tenere premuti contemporaneamente [DVD] e [•] (registrazione); il LED Learn diventa di colore verde fisso.
- Premere [MODO SURR], il LED Learn diventa di colore ambra.
- Premere due volte [AMP], il LED Learn diventa di colore verde.
- Premere nuovamente [DVD] per uscire dal modo Learning.
COPIARE UN COMANDO DA UN ALTRO TASTO
È possibile copiare un comando da qualsiasi tasto dell'HTR 2 a qualsiasi altro. Per copiare un tasto funzione di comando, dopo essere entrati in modo Learning ed aver premuto il tasto su cui si desidera copiare, premere semplicemente il tasto del dispositivo dal quale si desidera copiare, avendo prima premuto il suo tasto del Selettore del dispositivo se esso risiede sotto il tasto di un altro dispositivo. Il LED di stato diventerà di colore verde, premere nuovamente il tasto del Selettore del dispositivo per uscire dal modo Learning.
Esempio: copiare il comando Pausa dal tasto CD al tasto AMP [ II]:
- Sull'HTR 2, premere e tenere premuti contemporaneamente [AMP] e [•] (registrazione); il LED Learn diventa di colore verde fisso.
- Premere [ II ] (pausa), il LED Learn diventa di colore ambra.
- Premere [ CD ]; premere [II] (pausa); il LED Learn diventa di colore verde.
- Premere nuovamente [AMP] per uscire dal modo Learning.
NOTA
Le funzioni copia e punch-through sono simili. Tuttavia, se si copia un comando e poi lo si cancella, o si sovrascrive il comando originale (tasto sorgente), il comando del tasto su cui si è copiato resta immutato. Se si realizza il “punch-through” su un comando e poi si cancella o si sovrascrive il tasto originale, le funzioni sulle quali si è eseguita l’operazione di “punch-through” cambieranno anch’esse di conseguenza.
Se la funzione sorgente e la funzione destinazione sono la stessa, l'HTR 2 ripristinerà, se esiste, un comando appreso cancellato in precedenza. Pertanto, se si cancella involontariamente un comando appreso o una tabella della libreria caricata, questo rappresenta un modo veloce per ripristinarli senza doverli acquisire una seconda volta.
COMANDI MACRO
Una comando “macro” è una serie di due o più (fino a 64) codici remoti emessi automaticamente da una semplice procedura di pressione di due tasti. È possibile usare una macro per automatizzare una sequenza di comandi semplice, tipo “Accendere il DVD player e poi premere ‘play’”. Oppure, è possibile compilare ed elaborare le macro per alimentare un intero impianto, selezionare una sorgente, scegliere un modo di ascolto ed iniziare una riproduzione: di nuovo, tutto con la pressione di un tasto solo. L’HTR 2 può memorizzare una macro su ciascuno dei suoi tasti funzione (esclusi i tasti del Selettore del dispositivo).
NOTA
Le macro sono indipendenti dal dispositivo attualmente selezionato.
REGISTRAZIONE DELLE MACRO
Per registrare una macro, premere e tenere premuti contemporaneamente sia il tasto [MACRO] che il tasto funzione dell'HTR 2 al quale si desidera assegnare la macro, il LED di stato diventa di colore verde. Inoltre, si accenderà il pulsante della macro. Ora, premere la sequenza di tasti funzione di comando da registrare nella macro, assicurandosi di premere prima il tasto del Selettore del dispositivo richiesto per ogni funzione (mentre si registra la macro, è possibile commutare i dispositivi per quante volte sia necessario). Ciò consente di creare una macro contenente i comandi provenienti da più di un dispositivo. Una vota terminato l'inserimento della sequenza di comandi desiderata, premere nuovamente [MACRO] per memorizzare la macro: il LED Learn ed il tasto [MACRO] si spegneranno.
NOTA
Ogni macro può memorizzare fino ad un massimo di 64 fasi di comando. Se si supera tale numero, la macro sarà memorizzata automaticamente dopo l'aggiunta del 64mo comando.
Esempio: registrare una macro sul tasto [0] per accendere il ricevitore NAD, accendere il DVD player, selezionare l'ingresso DVD ed iniziare la riproduzione.
- Sull'HTR 2, premere e tenere premuti contemporaneamente [MACRO] e [0] (numero); il LED Learn diventa di colore verde fisso.
- Premere [AMP]; premere [ON]; premere [DVD]; premere [ON]; premere [AMP]; premere [1] (rosso "DVD"); premere [DVD]; premere [riproduzione] (il tasto del dispositivo lampeggia ad ogni aggiunta).
- Premere nuovamente [MACRO] per uscire dal modo di registrazione macro.
Per eliminare una macro, realizzare le fasi della procedura descritta in precedenza senza inserire alcuna funzione.
ESECUZIONE DELLE MACRO
Per eseguire una macro, premere e rilasciare [MACRO]; si accenderà per 5 secondi. Mentre resta acceso, premere un tasto dell'HTR 2 sul quale è stata precedentemente memorizzata una macro ([0] come nel caso illustrato prima). Sarà eseguita la macro corrispondente; man mano che si esegue ciascuna fase, il tasto del suo Selettore del dispositivo "superiore" lampeggia per breve tempo; una volta terminata l'esecuzione, il tasto [MACRO] si spegne. La pressione di qualsiasi altro tasto dell'HTR 2 durante l'esecuzione di una macro ne provocherà l'interruzione. Ricordare che affinché il dispositivo di emissione ad infrarossi dell'HTR 2 possa attivare i componenti di destinazione, occorre tenere in mano l'HTR 2 stesso.
NOTA
Quando si esegue una macro, si inserisce automaticamente un ritardo di 1 secondo tra i suoi comandi. Nel caso in cui occorra un ritardo superiore ad 1 secondo tra particolari comandi (ad esempio, per consentire ad un componente di avviarsi completamente), è possibile registrare fasi "vuote" nella macro. Ad esempio, se per il proprio CD player non si usa il tasto [TITLE], è possibile registrare quel comando nella macro per inserire un ritardo.
TIMEOUT DI ILLUMINAZIONE DEI TASTI
È possibile impostare l'illuminazione dei tasti dell'HTR 2 perché resti accesa per un periodo compreso tra 0 e 9 secondi. Il valore di default è di 5 secondi.
Per impostare il timeout di illuminazione, premere e tenere premuti contemporaneamente per 3 secondi i tasti [DISP] e [0-9] dell'HTR 2, con il numero corrispondente alla durata desiderata del timeout; il LED Learn lampeggerà due volte a conferma della nuova impostazione. Quando si imposta sullo zero, l'illuminazione non si accenderà affatto.
NOTA
L'illuminazione dei tasti è la causa del maggior consumo delle batterie dell'HTR 2. Un timeout di illuminazione dei tasti breve prolungherà la vita utile delle batterie in mood notevole; spegnendolo del tutto (impostandolo su 0 secondi) la prolungherà ulteriormente.
È possibile azzerare l'HTR 2 alle sue condizioni di fabbrica, cancellando tutti i comandi acquisiti, i tasti copiati e sui quali sia stata effettuata un'operazione di "punch-through", le macro ed altre informazioni di configurazione, riportando tutti i tasti ai rispettivi comandi di libreria preprogrammati. Per effettuare un azzeramento di fabbrica, premere e tenere premuti contemporaneamente per 10 secondi i tasti [ON] e [RTN] dell'HTR 2; il LED Learn inizierà a lampeggiare con luce di colore verde. Rilasciare [ON] e [RTN] prima del completamento del secondo lampeggiamento; il LED Learn diventerà di colore rosso a segnalare che il telecomando è stato azzerato.
NOTA
Occorre rilasciare [ON] e [RTN] prima dello spegnimento del secondo lampeggiamento, in caso contrario l'unità non si azzererà; nel caso in cui si verificasse ciò, ripetere l'intera procedura.
MODO DELETE
L'HTR 2 può memorizzare comandi appresi, copiati e della "libreria di default" su qualsiasi tasto individuale. (i comandi della libreria di default sono i codici NAD preprogrammati, tipo i comandi del ricevitore NAD nella "pagina" [AMP]). È possibile cancellare i comandi per fasi all'indietro fino al comando della libreria di default su ogni tasto, eliminando i comandi appresi, le funzioni punch-through ed i tasti copiati.
NOTA
I comandi della libreria di default non possono essere cancellati, pertanto non ci si deve preoccupare che il modo Delete possa provocare modifiche irreversibili.
Per entrare in modo Delete, premere e tenere premuti contemporaneamente per 3 secondi il tasto del Selettore del dispositivo desiderato ed il tasto [RTN], fino a che il LED Learn non diventi di colore verde. Premere il tasto funzione il cui comando si desidera cancellare; il LED Learn lampeggerà; il numero di volte segnala quale tipo di funzione si sia attivata (vedere la tabella di seguito). Per uscire dal modo Delete, premere nuovamente il tasto del Selettore del dispositivo.
| Lampeggia | Tipo di comando |
| 1 | Comando della libreria di default |
| 2 | Comando della libreria copiata |
| 3 | Comando appreso |
RIEPILOGO DELLE FUNZIONI
| Funzione | Tasti da premere (per 3 secondi) |
| Apprendimento/Copia /Punch Through | Tasto Device + tasto Record |
| Modo Library | Tasto Device + tasto reimpostato A/V |
| Modo Delete | Tasto Device + tasto Return |
| Registrazione macro | Tasto Macro + tasto funzione |
| Timeout della retroilluminazione | Tasto Display + tasto cifra |
| Azzeramento di fabbrica | (vedere sezione sull'azzeramento di fabbrica) |
TABELLE DELL'HTR 2
| Tabella | Descrizione |
| 100 | Ricevitore con Acceso/spento discreto |
| 101 | Ricevitore con Acceso/spento alternato |
| 102 | S170 |
| 103 | L75 |
| 104 | 2a zona |
| 200 | CD Player |
| 201 | CD Player (vecchio) |
| 300 | Sintonizzatore |
| 301 | Sintonizzatore L75 |
| 400 | Deck nastro B |
| 401 | Deck nastro A |
| 500 | TV 270 |
| 501 | MR13 |
| 502 | MR20 |
| 600 | T562 |
| 601 | T550, L55 |
| 602 | T531, T571 |
