| Tipo de producto | Mando a distancia universal programable |
| Número de dispositivos controlables | Hasta 8 dispositivos |
| Número de teclas | 44 teclas de función + 8 teclas de selección de dispositivo |
| Capacidad de aprendizaje | Hasta 352 comandos |
| Macros | Hasta 44 macros, cada una puede contener hasta 64 comandos |
| Iluminación de teclas | Temporización programable de 0 a 9 segundos |
| Biblioteca preprogramada | Códigos NAD para amplificadores, receptores, DVD, CD, sintonizador, grabadora |
| Alimentación | 4 pilas AAA (no incluidas) |
| Alcance infrarrojo | Aproximadamente 10 metros (estimación) |
| Mantenimiento | Limpiar con un paño suave y seco. No usar productos abrasivos. |
| Seguridad | No exponer a la humedad, temperaturas extremas o luz solar directa. |
| Reparabilidad | No contiene piezas reparables por el usuario. En caso de mal funcionamiento, contactar con un servicio autorizado. |
Preguntas frecuentes - HTR2 NAD
Preguntas de los usuarios sobre HTR2 NAD
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Remoto en formato PDF gratis! Encuentra tus instrucciones HTR2 - NAD y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HTR2 de la marca NAD.

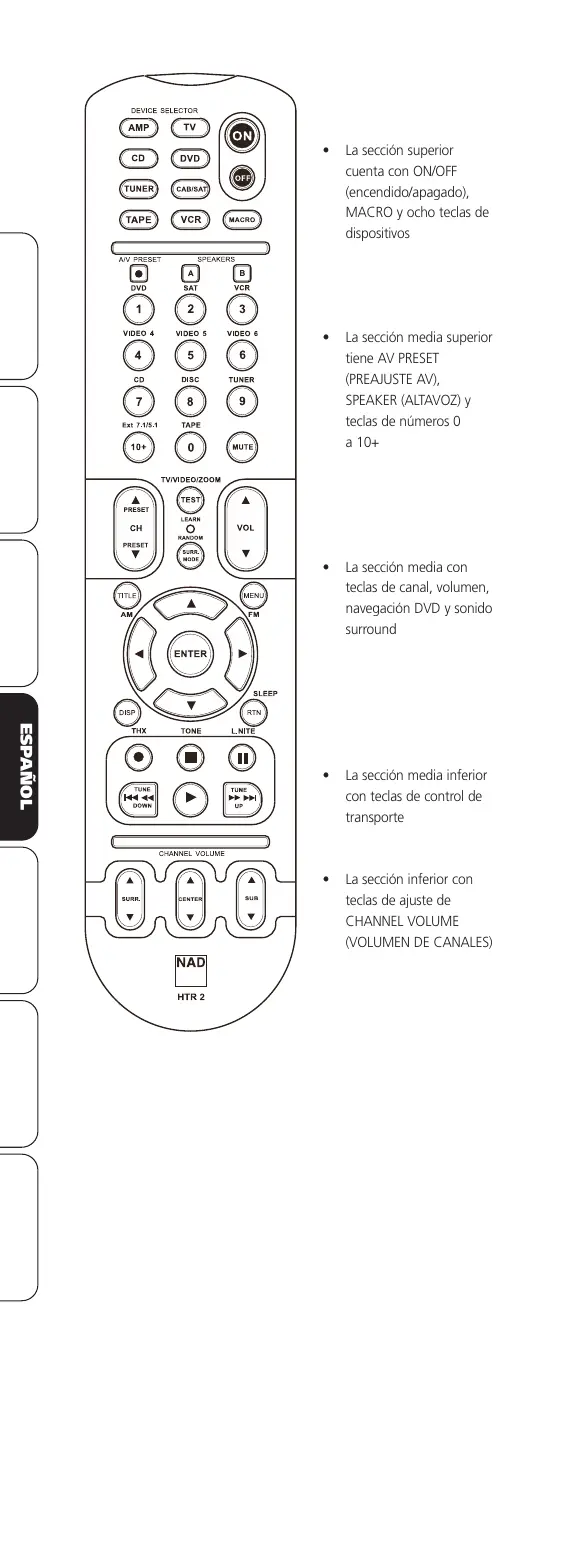

MANUAL DE USUARIO HTR2 NAD
- La sección superior cuenta con ON/OFF (encendido/apagado), MACRO y ocho teclas de dispositivos
- La sección media superior tiene AV PRESET (PREAJUSTE AV), SPEAKER (ALTAVOZ) y teclas de números 0 a 10+
- La sección media con teclas de canal, volumen, navegación DVD y sonido surround
- La sección media inferior con teclas de control de transporte
- La sección inferior con teclas de ajuste de CHANNEL VOLUME (VOLUMEN DE CANALES)
RESUMEN DEL HTR 2
• Controla hasta 8 dispositivos.
• 44 teclas funcionales.
- Aprende hasta 352 órdenes.
- Registra hasta 44 macros cada uno con un máximo de 64 órdenes.
- Función de empuje transversal configurable.
- Iluminación de teclas con tiempo de duración programable.
- Tiene una biblioteca programada de códigos remotos NAD.
El NAD HTR 2 está preparado para hacer funcionar componentes NAD justo en la caja, pero en realidad consiste en ocho remotos en uno solo. Cada uno de las 8 teclas de Selector de Dispositivo situadas en la parte superior del equipo manual puede activar una nueva "página" de códigos de control remoto que transmiten las restantes 44 teclas. El HTR 2 puede "aprender" códigos provenientes de virtualmente cualquier componente controlado remotamente por infrarrojos, sea cual fuera la marca, para cualquiera o todas estas teclas de Selector de Dispositivo. Cuando se prepara el HTR 2 para hacer funcionar todo el sistema de Teatro Doméstico de usted, el enfoque más lógico es enseñarle los códigos procedentes de su equipo DVD a la tecla de Selector de Dispositivo [DVD], sus códigos de televisión a la tecla [TV], etc. Pero no hay un esquema obligatorio: Usted puede cargar cualesquiera órdenes en cualquier tecla de cualquier página (vea a continuación "Para Aprender Códigos de Otros Remotos").
El HTR 2 está ya programado previamente con un conjunto completo de órdenes NAD en su página de Selector de Dispositivo [AMP], y con órdenes de biblioteca para hacer funcionar la mayoría de los componentes NAD DVD, CD, TUNER (sintonizador), o TAPE (cinta) en las correspondientes teclas de Selector de Dispositivo. Estas órdenes por defecto son permanentes: Incluso aunque usted enseñe al HTR 2 nuevas órdenes en su lugar, las órdenes de biblioteca subyacentes permanecen puestas y se pueden reactivar fácilmente si usted añade un componente NAD a su sistema posteriormente (vea a continuación “Modo de Borrado”).

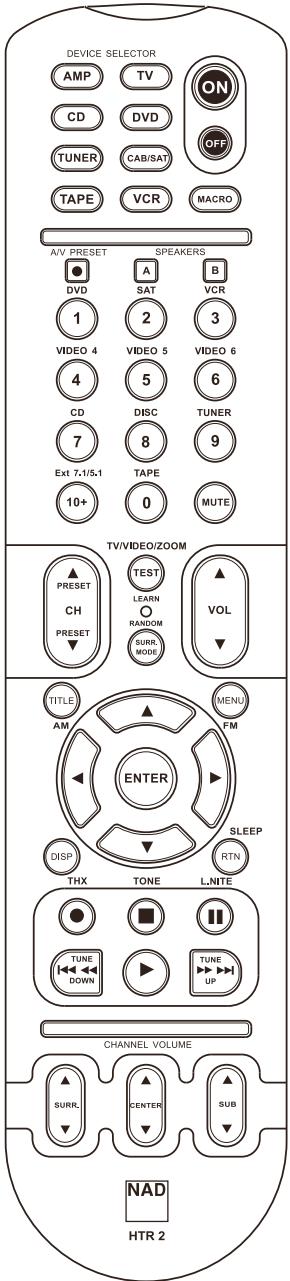

PARA FAMILIARIZARSE CON EL HTR 2
El HTR 2 se divide en dos secciones principales. La sección de Selector de Dispositivo en la parte superior del equipo manual y las 44 teclas de Control restantes.
Ocho teclas de Selector de Dispositivo en la parte superior-[AMP], [DVD], [TV], etc. - determinan qué componentes harán funcionar las 44 teclas de Control restantes. Una tecla de Selector de Dispositivo determina únicamente qué componente recibe órdenes del HTR 2; no realiza función alguna en el receptor. Las teclas de Selector de Dispositivo están organizadas en dos filas verticales de 4 pulsadores cada una; la fila de la izquierda corresponde a todos los dispositivos de Audio, la fila de la derecha corresponde a todos los dispositivos de Vídeo.
Las teclas de Control son teclas funcionales que pueden "aprender" códigos de control virtualmente de cualquier controlador remoto de infrarrojos, lo que le permite a usted enseñar los códigos de su equipo, sea cual fuere la marca, al HTR 2. Todas las teclas de Control del Selector de Dispositivo [AMP] están preprogramada para controlar amplificadores, preamplificadores, y receptores NAD. (El HTR 2 también puede dar órdenes a muchos otros componentes NAD, con sus páginas [DVD], [CD], [TUNER] y [TAPE].)
Puesto que las teclas de Control del HTR 2 pueden realizar funciones diferentes, según la tecla de Selector de Dispositivo seleccionada, el HTR 2 usa códigos de color para indicar la función de las teclas de Control cuando se elige diferentes teclas de Dispositivo. Así, el color de etiquetado de la tecla de Selector de Dispositivo corresponde al etiquetado de las teclas de función (similar a una calculadora científica). Por ejemplo, el rojo-naranja de etiqueta de tecla de Selector de Dispositivo [AMP] corresponde al etiquetado rojo-naranja de selección de entrada que hay junto a las teclas numéricas: Cuando está activa la página de Selector de Dispositivo [AMP] del HTR 2, estas teclas seleccionan las entradas de amplificador o receptor. De modo similar, el color morado de la etiqueta de tecla de Selector de Dispositivo [DVD] corresponde a varias etiquetas moradas, la tecla verde de Dispositivo [TV] corresponde a las etiquetas verdes, etc.
PARA APRENDER CÓDIGOS DE OTROS REMOTOS
Comience por colocar el HTR 2 “cara a cara” con el remoto fuente de modo que las ventanillas de infrarrojos de los dos dispositivos estén a una distancia de unos 4 centímetros (2 pulgadas).
- Introduzca el Modo de Aprendizaje: En el HTR 2, simultáneamente pulse y mantenga pulsada durante 3 segundos tanto la tecla Selector de Dispositivo como la tecla de "registro" [•] (situada justo debajo de la tecla [DISPI]), hasta que se ponga verde permanentemente el diodo LED de Aprendizaje situado en el centro del HTR 2.
- Pulse la tecla de Control del HTR 2 a la que desea enseñar una orden; el diodo LED de Aprendizaje se pone de color ámbar.
- Pulse y mantenga pulsada la tecla funcional de control del remoto fuente: El diodo LED de Aprendizaje del HTR 2 centellea en ámbar uno o dos segundos, luego se pone en verde permanente. La orden se ha aprendido. Repita este proceso para todas las órdenes que desee que se aprendan en la tecla de Selector de Dispositivo seleccionada.
- Pulse otra vez la tecla de Selector de Dispositivo del HTR 2 para salir del modo de aprendizaje después de que haya completado el aprendizaje de todas las órdenes para tal Dispositivo.
NOTA
Si el diodo LED de Aprendizaje no centellea en ámbar puede que usted necesite variar la distancia entre los remotos o usar pilas nuevas en ambos remotos. Si el diodo LED de Aprendizaje se pone en rojo en lugar de verde, tal orden particular de tal remoto fuente no se ha aprendido. Intente otra vez. En casos raros puede haber algún formato de infrarrojos IR que no sea compatible con el HTR 2.
CANCELE LA OPERACIÓN
Usted puede cancelar la configuración de una tecla, usando la tecla activa de Selector de Dispositivo antes de que se termine el aprendizaje; el diodo LED de aprendizaje de pone en rojo.
Ejemplo: Aprendizaje de "Pausa de DVD":
- Coloque el HTR 2 y el remoto de su equipo DVD como se describe antes.
- En el HTR 2, pulse y mantenga pulsado simultáneamente [DVD] y [•]; el diodo LED de Aprendizaje se pone en verde continuo.
- Pulse la tecla [ II ] (pausa) del HTR2; el diodo LED de Aprendizaje se pone en ámbar.
- Pulse y mantenga pulsada la tecla de pausa del remoto del equipo DVD; el diodo LED de aprendizaje del HTR 2 centellea en ámbar y luego se pone en verde continuo. La orden se ha aprendido.
- Pulse otra vez [DVD] para salir del modo de aprendizaje.
MODO DE BIBLIOTECA
Para introducir el modo de biblioteca, pulse y mantenga pulsada una tecla de selector de dispositivo y la tecla Preset (preajuste) durante 3 segundos hasta que el diodo LED de estado se ponga verde. Mientras está en modo de Biblioteca usted puede repasar y comprobar as diferentes tablas preprogramadas en el remoto para ver si hay una etiqueta apropiada para su dispositivo. Las diversas maneras de navegar por las tablas de la Biblioteca se describen a continuación. El diodo LED de Aprendizaje centellea dos veces cuando se han transmitido todas las tablas disponibles.
TECLAS DE DÍGITOS
Las teclas de dígitos (0 - 9) pueden usarse para seleccionar directamente una de las tablas. Introduzca número de tabla de dígito 3. Después de pulsar del dígito tercero el HTR 2 transmite automáticamente la orden de Power Off (alimentación desactivada) como prueba para asegurar que ha seleccionado usted la tabla correcta.
Las teclas Cursor Up / Cursor Down pueden usarse para repasar las tablas disponibles. El HTR 2 transmite una orden (Power Off) de prueba después de cada pulsación de la tecla Cursor. Manteniendo pulsada una de las teclas Cursor se repasan todas las tablas de biblioteca disponibles a velocidad de dos por segundo, lo que le permite encontrar rápidamente la tabla correcta entre las tablas disponibles.
NOTA
Usted puede cambiar la orden transmitida para la prueba. Si pulsa una tecla que no se usa para ninguna otra cosa en modo de biblioteca, tal orden se transmite. Cualesquiera órdenes de prueba posteriores que resulten de cambiar tablas usaran la orden que usted pulsó la última vez. Esto puede ser útil con algunos dispositivos que no tienen modo standby (reserva), en cuyo caso las búsqueda de código no funcionan. Por ejemplo algunos tocadiscos de CD puede que no tengan orden de power off, y usted puede desear usar Play (utilización) como su orden de prueba correspondiente.
ENTER (INTRODUCIR)
Pulse la tecla enter cuando está en Modo de Biblioteca esto hace que la tabla actualmente seleccionada se active y se sale del Modo de Biblioteca.
Nota: Si se pone activa una tabla se desactivan las órdenes actualmente aprendidas y las funciones activas Punch-through (empuje transversal). Las órdenes aprendidas que se desactivan pueden restablecerse otra vez (sin tener que volver a aprenderlas) como se describe en la sección Modo de Copia de este manual.
DISPLAY (VISUALIZADOR)
La tecla Display puede usarse para determinar el número de referencia de la tabla que usted tiene seleccionada actualmente. Pulsada la tecla Display, se visualiza el número de la tabla centelleando las teclas Tape, VCR, y Macro, que corresponden al primero, segundo y tercer dígito de la tabla de órdenes. Por ejemplo: si el número de la tabla es el 103, centellea una vez la tecla TAPE, seguida de la tecla Macro que centellea tres veces.
PUNCH-THROUGH (EMPUJE TRANSVERSAL)
La prestación “punch-through” del HTR 2 le permite retener una tecla funcional de una “página” de Selector de Dispositivo en otra, de modo que, por ejemplo, la prestación AMP [SURR MODE] (modo de sonido de entorno) todavía pueda controlar el T 752 cuando está activa la página de Selector de Dispositivo DVD.
NOTA
Las teclas [VOL] y [MUTE] (volumen y silenciamiento) del HTR 2 están preprogramadas como "punch-through" (con empuje transversal) para todas las páginas de Selector de Dispositivo (excepto TV): [VOL] y [MUTE] hacen funcionar el volumen principal del NAD sea cual fuere el dispositivo actualmente seleccionado. De modo similar los controles de [SURR.] [CENTER,] y [SUB] Channel Volume (volumen de canal) están preprogramados y se empujan lateralmente para todos los dispositivos.
Para ajustar un punch through, después de introducir el Modo de Aprendizaje, y pulsar la tecla que se desea que pase con el punch-through, pulse simplemente la tecla de dispositivo dos veces en el dispositivo a que desea pasar con punch through. El diodo LED de estado se pone verde; pulse otra vez la tecla de Selector de Dispositivo para salir del Modo de Aprendizaje.
Ejemplo: Paso con Punch-through a la "página" DVD desde la tecla AMP [SURR MODE]:
- En el HTR 2, pulse y mantenga pulsados simultáneamente [DVD] y [•] (registro); el diodo LED de Aprendizaje de pone en verde continuo.
- Pulse [SURR MODE]; el diodo LED de Aprendizaje se pone en ámbar.
- Pulse dos veces [AMP]; el diodo LED de Aprendizaje se pone en verde.
- Pulse otra vez [DVD] para salir del modo de aprendizaje.
COPIA DE UNA ORDEN DE OTRA TECLA
Usted puede copiar una orden de cualquier tecla del HTR 2 en otra. Para copiar una prestación de tecla de Control, después de introducir el Modo de Aprendizaje y pulsar la tecla deseada que ha de copiarse, pulse simplemente la tecla de dispositivo del cual desea copiar, habiendo primero pulsao su tecla de Selector de Dispositivo si reside en otra tecla de Dispositivo. El diodo LED de estado se pone verde, pulse la tecla de Selector de Dispositivo otra vez para salir del Modo de Aprendizaje.
Ejemplo: Copia de la orden Pause de la tecla de CD a la tecla AMP [Ⅱ]:
- En el HTR 2, pulse y mantenga pulsados simultáneamente [AMP] y [•] (registro); El diodo LED de Aprendizaje de pone en verde continuo.
- Pulses [ II ] (pause); el diodo LED de Aprendizaje de pone en ámbar.
- Pulse [CD]; pulse [ II ] (pause); el diodo LED de Aprendizaje se pone verde.
- Pulse otra vez [AMP] para salir del modo de aprendizaje.
NOTA
Las funciones de copia y punch-through son similares. No obstante, si copia una orden y luego la borra, o sobrescribe la orden original (tecla de fuente), la orden copiada en la tecla permanece sin cambio. Si usted pasa con punch-through una orden y luego la borra o sobrescribe la tecla original, las prestaciones pasadas con punched-through también se cambian consiguientemente.
Si la prestación fuente, y la prestación destino son las mismas, el HTR-2 restablece una orden aprendida borrada previamente si existe. Por lo tanto, si usted sin darse cuenta ha borrado una orden aprendida o cargado una tabla de biblioteca sobre órdenes aprendidas, ésta es una manera rápida de restablecerlas sin tener que volver a aprenderlas.
ORDENES MACRO
Una orden “macro” es una serie de dos o más códigos remotos (hasta 64) que se da automáticamente con un simple procedimiento de pulsación de dos teclas. Usted puede usar un macro para automatizar una sencilla secuencia de órdenes, como por ejemplo, “Activar equipo DVD y luego pulsar ‘play.’ O usted puede compilar un macro complicado para activar la alimentación de un sistema completo, seleccionar una fuente, elegir un Modo de Escucha, y comenzar la escucha-otra vez, todo esto con sólo pulsar una tecla. El HTR 2 puede memorizar un macro en cada una de sus teclas funcionales (excluyendo las teclas de Selector de Dispositivo).
NOTA
Los macros no dependen del dispositivo actualmente seleccionado.
PARA REGISTRAR MACROS
Para registrare un macro, pulse y mantenga pulsados simultáneamente durante 3 segundos la tecla [MACRO] y la tecla funcional del HTR 2 a la que desea asignar el macro; el diodo LED de estado se pone verde. También se enciende el pulsador macro. Ahora, pulse la secuencia de teclas funcionales de Control que hay que registrar en el macro, asegurando que pulsa primero la tecla de Selector de Dispositivo que se requiere para cada prestación (usted puede intercambiar dispositivos mientras registra el macro tantas veces como sea necesario). Esto le permite crear un macro que tenga órdenes de más de un Dispositivo. Cuando haya terminado de introducir la secuencia de órdenes deseadas, pulse otra vez [MACRO] para memorizar el macro; se apagan las luces del diodo LED de Aprendizaje y de la tecla [MACRO].
NOTA
Cada macro puede memorizar un máximo de 64 etapas de orden. Si sobrepasa este número, el macro se memoriza automáticamente después de añadir la 64a.
Ejemplo: Registro de un Macro en la tecla [0] para Activar el Receptor NAD, Activar el equipo DVD, Seleccionar la Entrada DVD, y Comenzar la Utilización:
- En el HTR 2, pulse y mantenga pulsados simultáneamente [MACRO] y [0] (cero numérico); el diodo LED de Aprendizaje se pone en verde continuo.
- Pulse [AMP]; pulse [ON] (activado); pulse [DVD]; pulse [ON]; pulse [AMP]; pulse [1] ("DVD" rojo); pulse [DVD]; pulse [play] (La Tecla de Dispositivo centellea al añadirse cada etapa).
- Pulse otra vez [MACRO] para salir del modo de registro de macro.
Para borrar un macro, realice las etapas anteriores sin introducir ninguna prestación.
PARA EJECUTAR MACROS
Para ejecutar un macro, pulse y suelte [MACRO]; la luz de su tecla se enciende durante 5 segundos. Mientras está encendida, pulse una tecla del HTR 2 en la que se haya memorizado anteriormente un macro ([0] como en el caso que se presenta antes). El macro correspondiente se mantiene activo a medida que se ejecuta cada etapa, su tecla "madre" de Selector de Dispositivo centellea brevemente; cuando se ha terminado la ejecución, se apaga la luz de la tecla [MACRO]. Si se pulsa cualquier otra tecla del HTR 2 mientras se está ejecutando un macro se aborta el macro. Recuerde que ha de mantener sujeto el HTR 2 de modo que su emisor de rayos infrarrojos pueda activar los componentes que son objetivo.
NOTA
Cuando se ejecuta un macro, se inserta automáticamente un retardo de 1 segundo entre sus órdenes. Si usted necesita un retardo superior a 1 segundo entre órdenes particulares-por ejemplo, para permitir que un componente se active completamente-usted puede registrar etapas "vacías" en el macro. Por ejemplo, si no se usa la tecla [TITLE] (título) para su tocadiscos CD, usted podría registrar esa orden en el macro para insertar un retardo.
TIEMPO TRANSCURRIDO DE LUZ DE TECLA
La luz de las teclas del HTR 2 puede ajustarse para que permanezca encendida durante 0-9 segundos. El valor por defecto es de 5 segundo.
Para ajustar el tiempo de luz transcurrido pulse y mantenga pulsados simultáneamente durante 3 segundos [DISP] del HTR 2 y la tecla [0-9], con el dígito correspondiente a la duración deseada; el diodo LED de Aprendizaje centellea dos veces para confirmar el nuevo ajuste. Si se pone a cero, la luz no se enciende en absoluto.
NOTA
La luz de las teclas es la que toma más energía de las pilas del HTR 2. Una duración corta de la luz de las teclas amplia apreciablemente la duración de las pilas; si las luces se apagan (ajuste a 0 segundos) la duración de las pilas es aún mayor.
REAJUSTE DE FÁBRICA
El HTR 2 puede reajustarse conforme a su estado de fabricación, borrando todas las teclas de órdenes aprendidas, copiadas y con punch-through, los macros, y demás información de preparación, volviendo todas las teclas a sus órdenes de biblioteca preprogramadas. Para realizar un reajuste de fábrica pulse y mantenga pulsadas durante 10 segundos simultáneamente las teclas [ON] y [RTN] del HTR 2; el diodo LED de Aprendizaje comienza a centellear en verde. Suelte [ON] y [RTN] antes de que se termine el segundo centelleo, el diodo LED de Aprendizaje se pone en rojo, indica que el remoto ha sido reajustado.
NOTA
Usted debe soltar [ON] y [RTN] antes de que se apague el segundo centelleo, de lo contrario no se reajusta el equipo; si ocurre esto, repita todo el procedimiento.
DELETE MODE (MODO DE BORRADO)
El HTR 2 puede memorizar órdenes aprendidas, copiadas y “de biblioteca por defecto” en cualquier tecla individual. (Las órdenes de biblioteca por defecto son los códigos NAD preprogramados, como las órdenes originales del receptor NAD en la “página” [AMP].”) Usted puede borrar órdenes por capas “abajo” hasta la orden de biblioteca por defecto en cualquier tecla, quitando las órdenes aprendidas, prestaciones pasadas con punch-through, y teclas copiadas.
NOTA
Las órdenes de biblioteca por defecto no pueden borrarse, por lo tanto usted no tiene que preocuparse de que el uso del Modo de Borrado cause cambios irreparables.
Introducir Modo de Borrado, pulse y mantenga pulsadas simultáneamente durante 3 segundos la tecla deseada de Selector de Dispositivo y la tecla [RTN], hasta que el diodo LED de Aprendizaje se ponga verde. Pulse la tecla funcional cuya orden desee borrar, el diodo LED de Aprendizaje centellea, el número de veces indica el tipo de prestación que se ha hecho activa-vea la tabla siguiente. Pulse la tecla de Selector de Dispositivo activo otra vez para salir del Modo de Borrado.
| Centelleos | Tipo de Orden |
| 1 | Orden de Biblioteca por Defecto |
| 2 | Orden de Biblioteca Copiado |
| 3 | Orden Aprendida |
RESUMEN DE PRESTACIONES
| Prestación | Teclas que hay que Pulsar (durante 3 segundos) |
| Aprendizaje/Copia/Punch Through | Tecla de Dispositivo + Tecla de Registro |
| Modo de Biblioteca | Tecla de Dispositivo+ Tecla de Preajuste A/V |
| Modo de Borrado | Tecla de Dispositivo + Tecla de Retorno |
| Registro de Macro | Tecla de Macro + Tecla de Prestación |
| Duración de Luz de Fondo | Tecla de Visualizador + Tecla de Dígito |
| Reajuste de Fábrica | (vea sección de Reajuste de Fábrica) |
TABLAS DEL HTR 2
| Tabla | Descripción |
| 100 | Receptor con On/Off Separado |
| 101 | Receptor con On/Off Alternativo |
| 102 | S170 |
| 103 | L75 |
| 104 | 2^a . Zona |
| 200 | Tocadiscos CD |
| 201 | Tocadiscos CD (viejo) |
| 300 | Sintonizador |
| 301 | Sintonizador L75 |
| 400 | Plataforma de Cinta B |
| 401 | Plataforma de Cinta A |
| 500 | TV 270 |
| 501 | MR13 |
| 502 | MR20 |
| 600 | T562 |
| 601 | T550, L55 |
| 602 | T531, T571 |
