BEDIENUNGSANLEITUNG HTR2 NAD

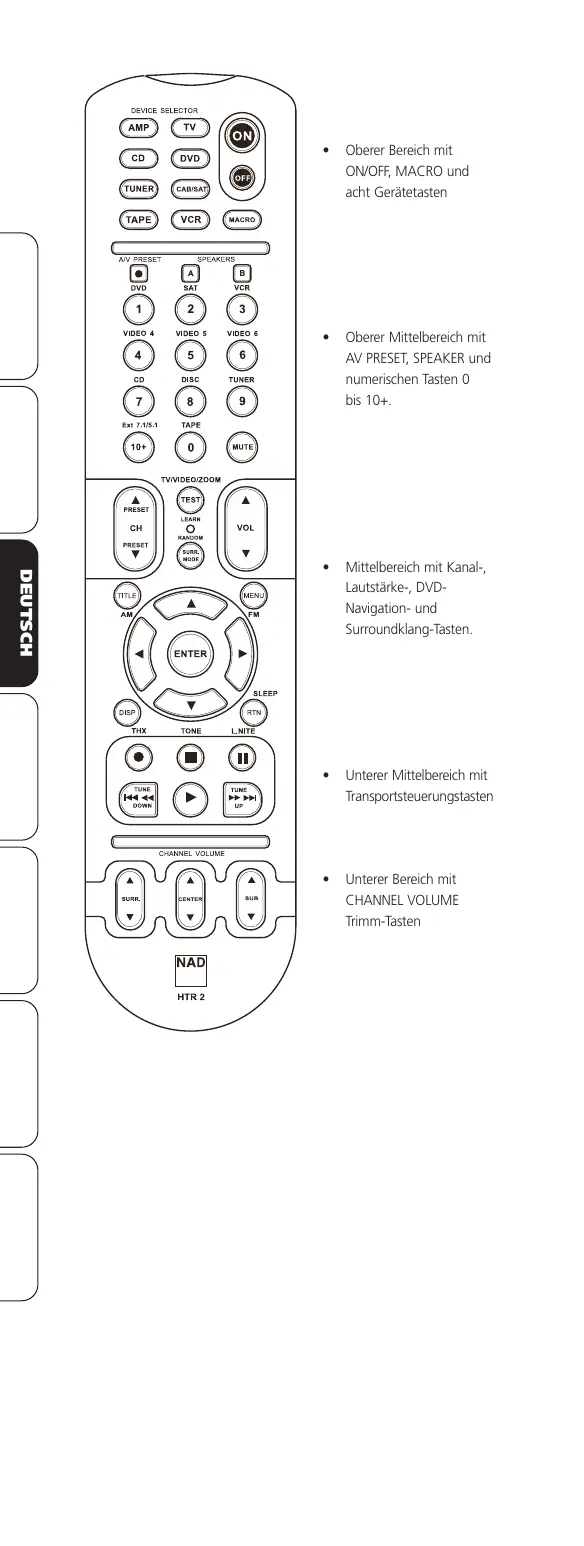

Oberer Bereich mit ON/OFF, MACRO und acht Gerätetasten Oberer Mittelbereich mit AV PRESET, SPEAKER und numerischen Tasten © bis 104. Mittelbereich mit Kanal, Lautstärke-, DVD- Navigation- und Surroundklang-Tasten Unterer Mittelbereïch mit Transportsteuerungstasten Unterer Bereich mit CHANNEL VOLUME Trimm-Tasten

+ Steuert bis zu 8 Geräte. +44 Funktionstasten. + Lernt bis zu 352 Steuerbefehle + Speichert bis zu 44 Makros mit jeweis bis zu 64 Steuerbefehlen + Konfigurierbare Punch-Through-Funktion (Durchschalter) + Tastenbeleuchtung mit einstellbarer Leuchtdauer. + Enthält vorprogrammierte Sammlung von NAD-Fernbedienungscodes. Die NAD HTR 2 ist zwar sofort nach dem Auspacken für die Bedienung von NAD-Geräten bereit, aber tatsächlch sind es acht Fernbedienungen in einer. Mit jeder der 8 Geräteauswahltasten im oberen Bereich der Fernbedienung Kann eine neue Seite” mit Fernbedienungscodes zur Übertragung mit den anderen 44 Tasten aufgerufen werden. Die HTR 2 kann Codes von praktisch ieder Infrarot-Fernbedienung - ungeachtet der Marke - ,lemen” und auf einer beliebigen Geräteauswahltaste speichern. Beim Einrichten der HTR 2 für die Bedienung eines kompletten Heimkinosystems ist es ganz logisch, die Codes vom DVD-Player auf die Geräteauswahtaste [DVDI, die Codes für den Fernseher auf die Taste [TV] usw. zu legen. Aber dafür gibt es kein zwingendes Schema: Sie kônnen beliebige Befehle für jede beliebige Taste einer beliebigen Seite lernen lassen (siehe weiter unten , Lernen von Codes anderer Fernbedienungen") Die HTR 2 enthält bereits einen komplett vorprogrammierten Satz NAD- Befehle auf der Geräteauswahiseite [AMP] und eine Befehlssammlung zur Bedienung der meisten NAD-Geräte für die entsprechenden Geräteauswahltasten DVD, CD, TUNER oder TAPE. Diese Standardbefehle sind permanent gespeichert, d. h. auch wenn Sie die HTR 2 mit neuen Befehlen an deren Stelle programmieren, bleiben die Befehle aus der Sammlung erhalten und kônnen einfach wieder abgerufen werden, wenn Sie z. B. ein NAD-Gerät zu Ihrem System hinzufügen (siehe , Lôschmodus" weiter unten)

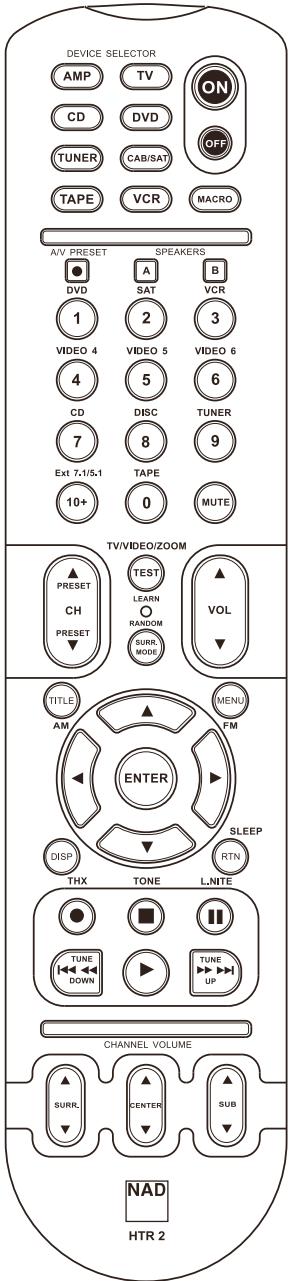

Die HTR 2 ist in zwei Hauptbereiche eingeteilt: Die Geräteauswahltasten (Device Selector) im oberen Bereich der Febedienung und di restlichen 44 Funktionstasten. Acht Geräteauswahltasten oben - [AMP], [DVD], [TV] usw. - bestimmen, welches Gerät die restlichen 44 Funktionstasten steuern. Eine Geräteauswahitaste bestimmt nur, welches Gerät von der HTR 2 bedient werden sol, sie dient nicht der Ausführung einer Funktion am Empfänger. Die Geräteauswahitasten sind in weï vertikalen Reihen zu je vier Tasten angeordnet, de linke Reihe ist für Audiogeräte, die rechte für Videogeräte. Steuertasten sind Funktionstasten, die Steuercodes von praktisch jeder anderen Infrarot-Fernbedienung ,lemen” kännen. Dadurch ist es mëglch, die HTR 2 mit den Codes von Geräten, ungeachtet der Marke, zu programmieren. Alle Steuertasten der Geräteauswahitaste [AMPI sind für die Bedienung von NAD-Verstärkemn, -Vorverstärkemn und -Receivern vorprogrammiert. (Die HTR 2 kann über die Seiten [DVD], [CD], [TUNER] und ITAPE] ebenso viele andere NAD-Komponenten steuern.) Da die Steuertasten der HTR 2 je nach gewählter Geräteauswahitaste verschiedene Funktionen ausführen kônnen, wird die aktuelle Funktion der Steuertasten auf der HTR 2 entsprechend farbig angezeigt. Die Farbe der Bezeichnungen der Geräteauswahitasten entspricht daher der Bezeichnung der Funktionstasten (wie bem Taschenrechnen. Die orangerote Bezeichnung der Geräteauswahitaste [AMP] zum Beispiel entspricht der orangeroten Eingangsauswahbezeichnung neben den numerischen Tasten: Ist die Seite [AMP] der HTR 2 aktiv, werden mit diesen Tasten die Verstärker- oder Receiereingänge ausgewäht. Genauso bezieht sich die Farbe violet der Geräteauswahltaste [DVD] auf mehrere violette Bezeichnungen, die grüne Farbe der Geräteauswahitaste [TV] auf grüne Bezeichungen usa ( AT meurs |

Legen Sie zunächst die HTR 2 und die andere Fernbedienung im Abstand von ca. 5 cm der beïden Infrarot-Fenster genau einander gegenüber. + Lermmodus aktivieren: Drücken Sie auf der HTR 2 eine Geräteauswahltaste und die Aufzeichnungstaste [e] (direkt unter der Taste [DISP]) gleichzeitig mindestens 3 Sekunden lang, bis die Lern-LED in der Mitte der HTR 2 im grünen Dauerlcht leuchtet. + Drücken Sie die Steuertaste der HTR 2, die den Befehl aufnehmen sol, die Lern-LED leuchtet gelb. + Drücken Sie die Funktionstaste auf der Quellen-Fernbedienung und halten Sie diese gedrückt. Die Lern-LED der HTR 2 flackert eine oder zwei Sekunden lang gelb und leuchtet dann wieder im grünen Dauerlicht. Der Befehl ist gelernt. Wiederholen Sie diesen Vorgang für alle Befehle, die unter der ausgewähiten Geräteauswahltaste gelernt werden sollen + Wenn Sie mit dem Lemnen aller Befehle für das gewähite Gerät fertig sind, drücken Sie die Geräteauswahltaste der HTR 2 erneut, um den Lernmodus zu beenden. HINWEIS Solte die Lem-LED nicht gelb flackem, müssen Sie môglicherweise den Abstand der beïcen Febedienungen verändemn oder neue Batterien in beide Fernbedienungen einlegen. Leuchtet die Lern-LED rot anstelle von grün, wurde der Befehl der Quellen-Fembedienung nicht geler. Versuchen Sie es noch einmal. In seltenen Fâllen ist das Infrarot-Format nicht mit der HTR 2 kompatibel. KONFIGURATION ABBRECHEN: Durch vorzeitiges Drücken der aktiven Geräteauswahitaste kônnen Sie die Konfiguration einer Taste abbrechen. Die Lern-LED leuchtet dann rot. Beispiel: Lernen von ,DVD Pause": + Legen Sie die HTR 2 und die Fernbedienung Ihres DVD-Players wie oben beschrieben gegenüber. + Drücken Sie auf der HTR 2 die Taste [DVD] und [e] gleichzeitig, bis die Lern-LED im grünen Dauerlicht leuchtet. + Drücken Sie die Taste [ I] (Pause) auf der HTR 2; die Lern-LED leuchtet gelb. + Drücken Sie die Pausetaste der DVD-Fernbedienung und halten Sie diese gedrückt, die Lern-LED auf der HTR 2 flackert gelb und leuchtet dann im grünen Dauericht. Der Befehl st gelernt. + Drücken Sie die Taste [DVD] erneut, um den Lemmodus zu beenden BIBLIOTHEKSMODUS Um den Bibliotheksmodus aufzurufen, drücken und halten Sie eine Geräteauswahtaste und die Taste [PRESET] 3 Sekunden lang bis die Status- LED grün leuchtet. Im Bibliotheksmodus Kônnen Sie die verschiedenen vorprogrammierten Befehlssätze nacheinander aufrufen und ausprobieren, ob für Ihr Gerät ein geelgneter dabei ist. Weiter unten werden mehrere Arten der Navigation durch die Bibliotheks-Befehssätze beschrieben. Die Lern-LED blinkt zweimal, wenn alle verfügbaren Befehissätze übertragen worden sind. ZIFFERNTASTEN Mit den Zifferntasten (0 - 9) kann einer der Befehssätze direkt ausgewähit werden. Geben Sie die dreistellige Befehlssatznummer ein. Nach dem Drücken der letzten Ziffer sendet die HTR 2 als Test automatisch einen Netz- Aus-Befehl, um sicherzustellen, dass Sie den richtigen Befehlssatz gewähit haben.

PFEIL NACH OBEN / PFEIL NACH UNTEN

Mit den Tasten Pfeil nach oben / Pfeil nach unten kann durch die verfügbaren Befehlssätze geblättert werden. Nach jedem Drücken auf eine Pfeiltaste sendet die HTR 2 einen Testbefehl (Netz Aus). Wenn Sie eine der Peltasten gedrückt halten, werden pro Sekunde zwei der verfügbaren Befehissätze durchgeblättert. Auf diese Weise kônnen Sie den richtigen Befehissatz schnell aus den vorhandenen auswählen. HINWEIS Sie kônnen den zum Testen übertragenen Befehl ändem. Wenn Sie eine Taste drücken, die im Bibliotheksmodus nicht für etwas anderes venwendet wird, wird dieser Befehl übertragen. Alle nachfolgenden, durch Andem der Befehlsätze ausgelôsten Testbefehle werden den zuletzt gewählten Befehl venwenden. Dies kann bei Geräten sinnvoll sein, die keinen Bereïtschaftsmodus haben und für die diese Codesuche auch nicht funktioniert. Es gibt z. B. CD-Player, die keïnen Netz-Aus- Befehl haben, und für die Sie dann den Befehl .Play” als Testbefehl einsetzen kônnen ENTER (EINGABE) Wenn Sie die Enter-Taste im Bibliotheksmodus drücken, wird der aktuelle Befehlssatz aktiv und der Bibliotheksmodus verlassen. Hinweis: Das Aktivieren eines Befehssatzes deaktiviert alle gelernten Befehle und aktven Punch-Through-Funktionen. _ Deaktivierte gelernte Befehle kônnen wiederhergestellt werden (ohne erneutes Lernen). Eine Beschrebung dazu finden Sie im Abschnitt ,Kopiermodus” in dieser Anleitung, DISPLAY Mit der Taste Display kann die Referenznummer des gerade ausgewählten Befehlssatzes bestimmt werden. Nach dem Drücken der Display-Taste wird die Befehlssatznummer durch Blinken der Tasten TAPE, VCR und Macro entsprechend der ersten, zweiten und dhritten Ziffer des Befehlssatzes angezeigt. Beispiel: Bei der Befehlssatznummer 103 blinkt die Taste TAPE einmal und danach dreimal die Macro-Taste PUNCH-THROUGH (DURCHSCHALTEN) Mit der Punch-Trough-Funktion der HTR 2 Kännen Sie eine Funktionstaste von einer Geräteauswahlseite auf einer anderen erhalten, so dass z. B. die AMP-Funktion [SURR MODE] immer noch den T 752 steuert, auch wenn die Geräteauswahiseite DVD aktiv ist. HINWEIS Die Tasten [VOL] und [MUTE] der HTR 2 sind für alle Geräteauswaheiten als Punch-Through vorprogrammiert (auBer TV): IVOL] und IMUTE] steuern unabhängig vom aktuell ausgewähiten Gerät die Master-Lautstärke von NAD-Geräten. Die Kanal-Lautstärke- Tasten [SURRJ [CENTER] und [SUB] sind ebenfalls für alle Geräte als Punch-Through vorprogrammiert. Um eine Taste für Punch-Through zu programmieren, drücken Sie nach dem Aufrufen des Lernmodus und Drücken der gewünschten Punch- Through-Taste einfach aweimal die Gerätetaste des Gerätes, zu dem durchgeschaltet werden sol. Die Status-LED leuchtet grün; drücken Sie die Geräteauswahtaste erneut, um den Lernmodus zu verlassen. Beispiel: Durchschalten zur DVD-Seite von der Taste AMP [SURR MODE]: + Drücken Sie auf der HTR 2 die Taste [DVD] und [«] (Autzeichnen) gleichzeitig, bis die Lern-LED im grünen Dauericht leuchtet. + Drücken Sie [SURR MODE), die Lern-LED leuchtet gelb. + Drücken Sie zweimal [AMP], die Lern-LED leuchtet grün. + Drücken Sie die Taste [DVD] erneut, um den Lenmodus zu beenden ( AT meurs |

KOPIEREN EINES BEFEHLS VON EINER ANDEREN TASTE Sie kônnen einen Befehl von jeder beliebigen HTR 2-Taste auf eine andere Taste Kopieren. Um eine Steuertastenfunktion zu kopieren, drücken Sie nach dem Aufrufen des Lenmodus und Drücken der Teste, auf die kopiert werden sol, einfach die Gerätetaste, die Sie Kopieren müchten (zuerst die entsprechende Geräteauswahitaste, falls sie sich in einer anderen Geräteauswaheite befindeb. Die Status-LED leuchtet grün; drücken Sie die Geräteauswahtaste erneut, um den Lemodus zu verlassen. (opieren des Pausebefehls von der CD-Taste auf die AMP [ + Drücken Sie auf der HTR 2 die Taste [AMP] und [+] (Aufzeichnen) gleichzeitig, bis die Lern-LED im grünen Dauerlcht leuchtet. + Drücken Sie [I] (Pause); die Lern-LED leuchtet gelb. + Drücken Sie | CD J: drücken Sie [ 1] (Pause), die Lern-LED leuchtet grün + Drücken Sie die Taste IAMPI erneut, um den Lernmodus zu beenden. HINWEIS Die Funktionen , Kopieren* und, Punch-Through" sind gleich. Wenn Sie jedoch einen Befehl kopieren und danach lôschen oder den Originalbefehl (Quellentaste) überschreiben, bleibt der ursprüngliche Befehl der Taste, auf die Kopiert worden is, unverändert. Wenn Sie auf einen Befehl durchschalten und dann die Originaltaste lôschen oder überschreiben, ändert sich auch die durchgeschaltete Funktion entsprechend. Sind Quellenfunktion und Zielfunktion gleich, stellt die HTR-2 einen vorher geléschten, gelernten Befehl wieder her falls dieser existiert. Wen Sie also einen gelernten Befehl aus Versehen lôschen oder einen Befehssatz aus der Bibliothek über gelernte Befehle geladen haben, Künnen Sie diese so schnell wiederherstellen, ohne sie erneut lemen zu müssen. MAKROBEFEHLE Ein Mekrobefehl ist eine Reihe von zwei oder mehr (bis zu 64) Fernbedienungscodes, die automatisch durch Drücken von zwei Tasten ausgesendet wird. Mit einem Makro kônnen Sie einfache Befehssequenzen automatisieren, wie z. B. ,DVD-Player einschalten und danach Play drücken”. Sie kônnen aber auch ein umfangreiches Makro zusammenstellen, um ein ganzes System einzuschalten, das Wiedergebegerät und den Hôrmodus auszuwählen und geich mit der Wiedergebe zu beginnen - und auch das alles mit nur einem einzigen astendruck. Die HTR 2 kann ein Makro auf jeder Funktionstaste speichern davon ausgenommen die Geräteauswahitasten) HINWEIS Mekros sind unabhängig vom gerade ausgewähiten Get

AUFZEICHNEN VON MAKROS

Zur Aufzeichnung eines Makros drücken Sie 3 Sekunden lang gleichzeitig die Taste [MACRO] und die HTR 2-Funktionstaste, der Sie das Makro zuordnen môchten, die Status-LED leuchtet grün. Die Macro-Taste leuchtet ebenfalls auf. Drücken Sie jetzt nacheinander die Steuertasten, die im Makro gespeichert werden sollen und achten Sie darauf, immer zuerst die erforderiche Geräteauswahltaste für jede Funktion zu drücken (während der Makroaufzeichnung Kônnen Si die Geräte wechseln so oft Sie wollen). Das ermëglcht die Aufzeichnung von Makros mit Befehlen für mehr als ein Gerät. Wenn Sie mit der Eingabe der Befehlssequenz fertig sind, drücken Sie zum Speichern des Makros die Taste [MACRO] erneut; die Lern-LED und Taste [MACRO] verlôschen. HINWEIS in einem Makro kônnen bis zu 64 Befehlsschrite gespeichert werden. Wird diese Zahl überschritten, erfolgt die automatische Speicherung nach der Eingabe des 64. Befehk.

Beispiel: Aufzeichnen eines Makros für die Taste [0], um den NAD- Receiver und DVD-Player einzuschalten, den DVD-Eingang zu aktivieren und mit der Wiedergabe zu beginnen: + Drücken Sie auf der HTR 2 die Taste [MACRO] und [0] (numerisch Nul} gleichzeitig, bis die Lern-LED im grünen Dauerlicht leuchtet. + Drücken Sie [AMP]; drücken Sie [ON]; drücken Sie [DVD]; drücken Sie IONI; drücken Sie [AMP]; drücken Sie [1] (rot , DVD"); drücken Sie [DVD]: drücken Sie [Play] (nach jedem Schritt blinkt die Geräteauswahitaste)

• Drücken Sie die Taste [MACRO] ermeut, um den Makroaufzeichnungsmodus zu beenden. Zum Lôschen eines Mkros führen Sie die o. g. Schritte ohne Eingabe von Funktionen durch.

AUSFÜHREN VON MAKROS

Zum Ausführen eines Makros drücken Sie zuerst die Taste [MACRO], ihre Tastenbeleuchtung leuchtet 5 Sekunden lang. Solange die Macro-Taste leuchtet drücken Sie die HTR 2-Teste, für die ein Makro aufgezeichnet worden ist (im o. 9. Fall die Taste [OD. Das entsprechende Makro wird gestartet; bei jedem ausgeführten Schrit blinkt kurz die dazugehôrende Geräteauswahtaste. ist die Ausführung beendet, verlôscht die Beleuchtung der Taste [MACRO]. Drücken Sie während der Ausführung eines Makros irgend eine andere HTR 2-Taste, wird die Makroausführung abgebrochen: Denken Sie daran, die HTR 2 so zu halten, dass der Infrarot-Sender die Zielkomponenten aktvieren kann. HINWEIS Bei der Ausführung von Makros wird automatisch eine Verzôgerung von 1 Sekunde zwischen die Befehle eingefügt. Wenn Sie eine längere Verzôgerung als 1 Sekunde zwischen bestimmten Befehlen benôtigen,

2. B. um einem Gerât genügend Zeit zum voliständigen Hochfahren zu

geben, Kônnen Sie ,leere” Schritte in das Makro einfügen. Wenn beispiekweise die Taste [TITLE] für lhren CD-Player nicht venwendet wird, kônnten Sie mit der Aufzeichnung dieses Befehis eine zusätzliche Verzôgerung in das Makro einfügen.

LEUCHTDAUER DER TASTENBELEUCHTUNG

Die Tastenbeleuchtung der HTR 2 kann für eine Leuchtdauer von 0-9 Sekunden eingestellt werden. Der Standardwert ist 5 Sekunden. Zum Einstellen der Leuchtdauer drücken Sie gleichzeitig und 3 Sekunden lang die HTR 2-Taste [DISP] und eine Zifferntaste [0-9], wobei die Ziffer der gewünschten Leuchtdauer entspricht; zur Bestätigung der neuen Einstellung blnkt die Lern-LED zweimal. Bei einer Einstellung von Nul ist die Tastenbeleuchtung deaktiviert. HINWEIS Die Tastenbeleuchtung ist der grôte Verbraucher für die Batterien der HTR 2. Eine kurze Leuchtdauer der Tastenbeleuchtung verlängert die Lebensdauer der Batterien merklich: schalten Sie sie ganz aus (Einstellung auf O Sekunden), halten die Batterien noch länger:

ZURÜCKSETZEN AUF WERKSEINSTELLUNG

Die HTR 2 kann auf inre Werkseinstellungen zurückgesetzt werden. Dabei werden alle gelernten Befehle, kopierten und durchgeschalteten (Punch- Through) Tasten, Makros und anderen Einstellungen gelôscht und all Tasten auf die vorprogrammierten Bibliotheksbefehle zurückgesetzt. Môchten Sie die Werkseinstellungen aktivieren, drücken Sie gleichzeitig und 10 Sekunden lang die HTR 2-Taste [ON] und [RTN]; die Lern-LED beginnt grün zu blinken. Lassen Sie [ON] und [RTN] vor dem zweiten Blinken wieder los, zur Anzeige, dass die Fernbedienung zurückgesetzt worden ist, leuchtet die Lern-LED rot. HINWEIS Sie müssen [ON] und IRTN] vor dem Verlôschen des zweiten Blinkens loslassen, sonst wird die Fembedienung nicht zurückgesetzt: wiederholen Sie in einem solchen Fall die ganze Prozedur ( AT OOEUTS OS)

LÔSCHMODUS Die HTR 2 kann gelernte, kopierte und Standard-Bibliotheksbefehle auf jeder beliebigen Taste speichem. (Die Standard-Bibliotheksbefehle sind die vorprogrammierten NAD-Codes wie z. B. die systemeigenen NAD-Receiver- Befehle auf der Seite [AMP]) Die Befehle einer Taste kënnen Sie ebenenweise bis hinunter zum Standard-Bibliotheksbefehl léschen und dabeï gelernte Befehle, durchgeschaltete (Punch-Through) Funktionen und Kopierte Tasten entiernen HINWEIS Da Standard-Bibliotheksbefehle nicht gelôscht werden Künnen, brauchen Sie sich keine Sorgen zu machen, dass der Lôschmodus irreparable Schäden anrichtet. Um den Lôschmodus aufzurufen, drücken Sie gleichzeitig und 3 Sekunden lang die gewünschte Gerteauswahitaste und die Taste [RTNI, bis die Lern- LED grün aufleuchtet. Drücken Sie die Funktionstaste, deren Befehl Sie lôschen müchten; die Lern-LED blinkt; wie oft die LED blinkt hängt davon ab, welche Funktion aktiv geworden ist - siehe Tabelle weiter unten Drücken Sie die aktive Geräteauswahltaste erneut, um den Lôschmodus zu verlassen. Blinken Befehistyp 1x Standard-Bibliotheksbefehl 2x Kopierter Bibliotheksbefehl 3x Gelernter Befehl

ZUSAMMENFASSUNG DER FUNKTIONEN

Funktion Zu drückende Tasten 3 Sekunden lang) Lerner/Kopieren/Punch Through | Gerätetaste + Taste Record Bibliotheksmodus Gerätetaste + Taste AN Preset Lôschmodus Gerätetaste + Taste Return Makroaufzeichnung ‘aste Macro + Funktionstaste Leuchtdauer der Taste Display + numerische Zifferntaste Tastenbeleuchtung Zurücksetzen auf Werkseinstelung | (siehe Abschnitt über Werkseinstellung)

BEFEHLSSÂTZE DER HTR 2

Nummer Beschreibung 100 Receiver mit separater Ein/Aus-Funktion 101 Receiver mit Umschalt-Ein/Aus-Funktion 102 s170 103 Us 104 2.2one 200 CD Player 201 CD Player (alt) 300 Tuner 301 L75 Tuner 400 Tape Deck B 401 Tape Deck À 500 TV270 sot MR 502 MR20 6ot 7550, LSS 602 7531, 7571
