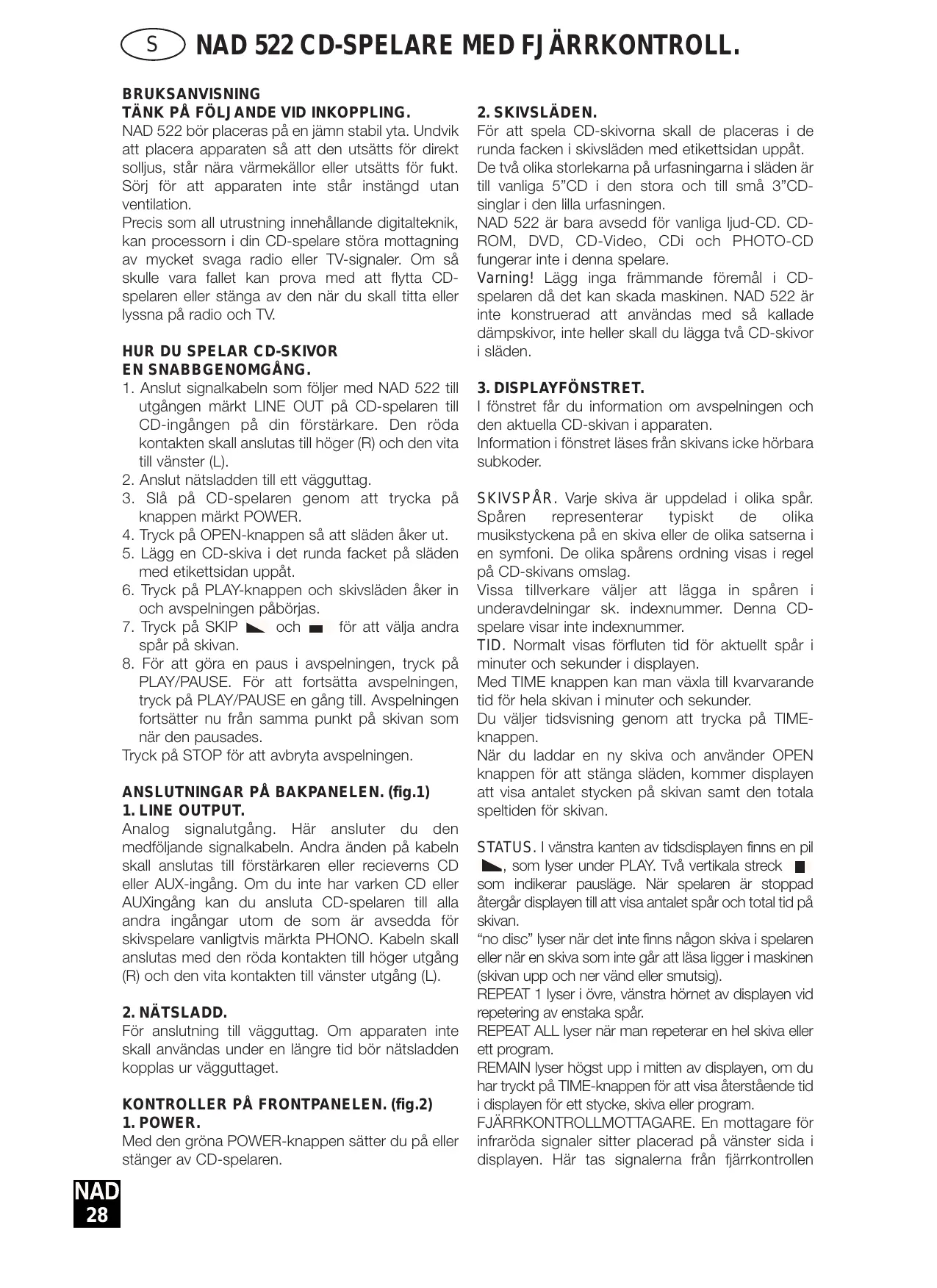

BRUKSANVISNING 522 NAD

NAD 522ör placeras på en jämn stabil yta. Undvik att placera apparaten sö att den utsätts För direkt solljus, stär nara varmekällor eller utsätts För fukt. Sörj För att apparaten inte stär instängd utan ventilation.

Precis som all utrusting innehållande digitalteknik, kan processorn i din CD-spelare störa mottagning av mycket svaga radio eller TV-signaler. Om sö skulle vara fallet kan prova med att flytta CD-spelaren eller stänga av den här du skall titta eller lyssna på radio och TV.

HUR DU SPELAR CD-SKIVOR EN SNABBGENOMGÄNG.

1. Anslut signalkabeln som foljer med NAD 522 till utgangen markt LINE OUT på CD-spelaren till CD-ingangen på din forstarkare. Den röda kontakten skull anslutas till höger (R) och den vita till vänster (L).
2. Anslut natsladden till ett vagguttag.
3. Slå på CD-spelaren genom att trycka på knappen märkt POWER.
4. Tryck på OPEN-knappen sö att släden Åker ut.
5. Lagg en CD-skiva i det rundafacet på släden med etikettsidan uppåt.
6. Tryck på PLAY-knappen och skivsläden Åker in och avspelningen pābörjas.
7. Tryck på SKIP och För att valja andra spår på skivan.
8. För att gōra en paus i avspelningen, tryck på PLAY/PAUSE. För att fortsätta avspelningen, tryck på PLAY/PAUSE en gäng till. Avspelningen fortsätter nu frän sama punkt på skivan som när den pausades.

Tryck på STOP für att avbryta avspelningen.

ANSLUTNINGAR PÅ BAKPANELEN. (fig.1) 1. LINE OUTPUT.

Analog signalutgang. Här ansluter du den medfoljande signalkabeln. Andraänden på kabeln skall anslutas till forstärkaren eller recieverns CD aller AUX-ingang. Om du inte har varken CD aller AUXingäng kan du ansluta CD-spelaren till alla andra ingängar utom de som är avsedda for skivspelare vanligtvis Märkta PHONO. Kabeln skall anslutas med den röda kontakten till höger utgang (R) och den vita kontakten till vänster utgang (L).

2. NÄTSLADD.

För anslutning till vagguttag. Om apparaten intest skall anvandas under en langre tid bör natsladden kopplas ur vagguttaget.

KONTROLLER PÅ FRONTPANELEN. (fig.2)

1. POWER.

Med den gröna POWER-knappen sätter du på ell er stänger av CD-spelaren.

2. SKIVSLÄDEN.

For att spel a CD-skivorna skall de placeras i derunda facken i skivsladen med etikettsidan uppåt.

De två olika storlekarna på urfasningarna i sladen År till vanliga 5"CD i den stora och till små 3"CD-singlar i den lilla urfasningen.

NAD 522 Är bara avsedd För vanliga ljud-CD. CD-ROM, DVD, CD-Video, CDi och PHOTO-CD fungerar inte ienna spelare.

Varning! Lagg inga främande foremål i CD-spelaren daß det kan skada maskinen. NAD 522 ar inte konstruerad att anvandas med sö kallade dampskivor, inte heller skull du lögga två CD-skivor i sladen.

3. DISPLAYFÖNSTRET.

I fönstret fär du information om avspelningen och den aktuella CD-skivan i apparaten.

Information i fönstret lases frän skivans icken hörbara subkoder.

SKIVSPÄR. Varje skiva är uppdelad i olika spãr. Spåren representative typiskt de olika musikstyckena på en skiva eller de olika satserna i en symfoni. De olika spârens ordning visas i regel på CD-skivans omslag.

Vissa tillverkare väljer att lagga in spåren i underavdelningar sk. indexnummer. Denna CD-spelare visar inte indexnummer.

TID. Normalt visas fforluten tid for aktuellt spar i minutes och sekunder i displayen.

Med TIME knappen kan man växla till kvarvarandetidforall hela skivan i minuter och sekunder.

Du valjer tidsvisning genom att trycka på TIMEknappen.

När du laddar en ny skiva och använder OPEN knappen für att stänga släden,kommen displayen att visa antelet stycken på skivan damit den totala speltiden für skivan.

STATUS. I vänstra kanten av tidssisplayen finns en pil , som lyser under PLAY. Två vertikala streck

som indikerar pausläge. När spelaren År stoppad Återgår displayen till att visa antelet spår och total tid på skivan.

"no disc" lyser nar det inte finns nàgon skiva i spelaren eller nar en skiva som inte går att lasa ligger i maskinen (skivan upp och ner vänd eller smutsig).

REPEAT 1 lyser i övre, vänstra hörnet av displayen vid repetering av enstaka spår.

REPEAT ALL lyser Near man repeterar en hel skiva ellert program.

REMAIN lyser högst upp i mitten av displayen, om du har tryckt på TIME-knappen for att visa Återstående tid i displayen forett stycke, skiva eller program.

FJÄRRKONTROLLMOTTAGARE. En mottagare for infraröda signaler sitter placerad på vänster sida i displayen. Här tas signalerna.Free fjarrkontrollen

emot. Se till att ingenting skymmer detta fönster, annars fungerar inte fjärkkontrollen.

4. OPEN.

Tryck på OPEN für att manövrera skivsläden. Om knappen trycks in nar en skiva spelas,kommen avspelningen att avbrytas och skivan matas ut. OPEN-knappen raderar också alla valda spår ur minnet.

Om släden ar ute kan den även stängas genom att man trycker PLAY eller genom att försiktigt trycka in släden.

Observera: Släden öppnas och stängs med en motor, fösök inte att manövrera skivsläden for hand;när spelaren inte ár pâslagen eller med våld.

När skivan kommt in i spelarenkommen den att lásas av För att se hur bönga lātar den innehäller och hur lang speltid skivan har, spär och tidsinformationen visas sedan i fönstret. Om släden stängs med ett tryck på PLAY, visas inteenna information i fönstret utan spelaren startar direkt på spär 1.

5. PLAY/PAUSE.

Denna knapp har en dubbel Funktion, den används bäde till att starta och für att, tillfälligigt, stoppa avspelning. Tryck en gäng für att pâbörja avspelning eller für att äteruppta avspelning是从 pausläge. Under avspelning kan man göra en paus i avspelningen for att sedan kunna starta是从 sama punkt.

När en skiva spelas visas tecknet i fönstret samtidigt som aktuellt spår och forfluten tid (minuter och sekunder) För spåret visas. När du har pausat spelaren visas i displayen.

Tryck på PLAY für att starta avspelning av det spår som visas i fönstret. Om du trycker på PLAY;när släden ar ute men med en CD-skiva i,kommen släden att Åka in och avspelning pâbörjas frän Första spåret. Om PLAY trycks medan en skiva spelas,kommen pågående spar att tas om frän början.

För att Återuppta avlyssning från samma ställe som du pausade på, tryck på PLAY/PAUSEigen.

Både SKIP och SCAN kan användas i pausläge for att välja andra spår eller en annan plats på skivan.

6. TIME.

Med TIME-knappen kan du få tidsvisning på två sätt:

TIME: Förfluten tid für aktuellt spär i minuter och sekunder. (Normalläge.)

REMAIN: (Inget spårnummer visas.) Kvarvarandetidforallhelskivaniminutoch sekunderoch antal Återstående spår (inklusive det aktuella spåret).

Under avspeling visas Återstående tid.

7. STOP.

STOP-knappen avbryter avspelning och nollstaller

eventuelt repeteringsalternativ och laserpickupen Återgår till skivans startläge. I fönstret visas antal spår på skivan och skivans totala speltid.

8. REPEAT.

Du kan få NAD 522 att repetera ett stycke eller helaskivan om du trycker in knappen märkt REPEAT.

Om du trycker på knappen en gäng under avspelning repeterar spelaren det aktuella stycket tills du trycker STOP. Repeat visas i fönstret. Trycks knappen in två gänger, repeteras hela skivan eller att program oavbrutet. REPEAT blinkar i displayen. Vill man avbryta trycker du REPEAT en tredje gäng.

9. RANDOM.

Trycker man på knappen) RANDOM,kommen CD-spelaren att blanda spåren och spelä upp dem i slumpmässig ordning. Random kan tryckas) när spelaren) i STOP-läge och medan den spelaren en skiva,)kommen 522 att spelä spåren, skivan i slumpmässig ordning tills alla spår, spelade. Ytterligare ett tryck RANDOM æterställer spelaren, normalläge. När spelaren i RANDOM-läge det “RANDOM” i fönstret.

10. SCAN BAKAT

Med SCAN-knappen kan du spola tillbaka i styckena på skivan med medhörning. Knappen fungerar bara i PLAY eller PAUSE-låge. Efter STOP eller om du bytt skiva,@maste du trycka PLAY innan SCAN- Funktionen kommt att fungera.

Om du spolar i PAUSE-lägekommen sökningen att ske tysti 15-20 ganger avspelningsshastigheten.

Om sökning sker i PLAY-läge sker sökningen betydligt saktare, ungefär tre gänger sö fort och musiken hörs fragmentariskt med reducerad volym.

Den hörbara sökningen ar användbar nar man skall hitta rätt i musiken. Om du spolar tillbaka till början på spär 1kommen vanlig avspelning att pâbörjas.

11. SCAN FRAMÁT

Med SCAN-knappen kan du spola FRAMÅT i styckena på skivan med medhörning. Funktionen ar likadan som for SCAN

Om du spolar fram till slutet på skivankommen skivan att stanna.

12. SKIP BAKAT

Med SKIP BAKAT-knappen kan du hoppa tillbaka till början på det spåret du spelar eller bakat till tidigare spår. Om du häller knappen intrycktkommen spelaren att söka sig tillbaka till spår attt.

Om du trycker SKIP en gäng under avspelning,kommen pagäende spär att tas om frän börgan. För att komma till spåret innan måste du trycka två gänger i följd på SKIP . Under spelning av ett programkommen SKIP att hoppa till det tidigare spåret i programmet.

13. SKIP FRAMAT

Med SKIP FRAMAT-knappen kan du hoppa till början på Fälle spår. Om du vill höra prov på de olika spåren på en skiva, tryck på PLAY och hoppa fram med SKIP after det att du lyssnat ett par sekunder. Under spelning av ett program接下来 skapa till Fälle spår i programmet. Om du försöker hoppa förbì det sista spåret i programmetkommen spelaren att avbryta spelalandet och stanna.

FJÄRRKONTROLLEN

Till NAD 522 foljer det med en infraröd fjärrkontroll. Med den kan du bekvämt sköta alla de viktigaste Funktionerna på häll. För att kunna fungera optimalt bör det vara fri sikt mellan fjärrkontroll och apparat. Om apparaten inte reagerar på kommando kan det vara für att "sikten" ar skymd av nagot.

NUMERISK KNAPPSATS.

De fleta av knapparna på fjärrkontrollen har sin motsvarighet på fronten av apparaten och fungerar på samma satt. En extra Funktion på fjärrkontrollen ar den numeriska knappsatsen. Här kan man lätt slå in numret på önskat spår direkt. För att lyssna på spar 5, tryck på “5”, vill du lyssna på låt 23, tryck +10, +10, 3.

BATTERIER

Batterifacet på baksidan av fjärrkontrollen rymmertvå batterier av typ AAA (UM-4 eller IEC R03). Virekommenderar att du använder Alkaliska batterierfor att de har den langsta livstiden och att deinte läcker.

For att oppna batteriluckan, tryck ner den randigadelen på baksidan av fjarrkontrollen. Luckan till batterierna glider d'upp och av. Tag ur de gamla och satt i nga.

När du byter batterierå försäkra dig om att desätts i at rätt häll sö som visas i botten pa batterifacet.

I vissa fall kan tatsächifiktion bero på att batterikontakterna ar smutsiga eller korroderade. Rengör dette batterierna och prova denigen.

UNDERHÄLL

Då och då kan man öppna släden och torka den ren frän damm.

HANTERING OCH FÖRVARING AV CD-SKIVOR.

CD-skivor bör hanteras med somma forsiktigkeit som vanlga LP-skivor. Håll CD-skivorna i centrumhålet och kanten med tumme och pekfinger och undvik att beröra skivans blanka avspelningssida.

När en skiva ar fardigspelad bör du lögga tillbaka den i dess fodral.

Skivorna spelas genom att en laserstrålar söker av

skivans blanka sida. Denna sida bör ej vara for smutsig eller repig, daß kan spelaren på svårt att läsa informationen.

NADs CD-spelare har en ovenligt effektiv spãrningsförmåga och god felkörrigering, men För stora skador eller marken kan orsaka felspãrning aller avbrott i musiken.

RENGÖRING AV CD-SKIVOR.

Alla CD-spelare har svårt att lasa dammiga, smutsiga och skadade skivor. Små repor och fingeravtryck kan spelarna oftast klara av att lasaigenom men större marken kan få avspelningen att hacka och hoppa eller stanna helt. Om det skulle hända bör du ta ut skivan och kontrollera om den är skadad eller smutsig. Rengör en skiva genom att torka av den med en ren, mjuk trasa frän mitten rakt ut. Torka aldrig runden en skiva. Om skivan skullevara hårt smutsad kan den tvättas med en mild tvällösning. Använd inte loosningsmedel eller medel avsedda for LP-skivor.

OM SJÄLVA LASERN

En CD-spelare innehäller en halvledardiod laser monterad i en servostyrd spärningsmekanism.

Lasern belyser sparen i skivan vilka sedan lases av en fotodiod. Den digitala dataströmmen omvandlas sedan till en analog vågform i två stereokanaler.

Man kan inte se laserljuset med blotta ögat dä den arbetar på en vågLängd av 780 nanometer vilket är infrarött ljus vilket det möskliga ögat inte kan se.

En CD-spelar År ofarlig for barn att använda. Lasern arbetar med väldigt lög effekt och År täckt innate i spelarens chassi. Åven en spelare med locket avmonterat År ofarlig då lasern fokuserar endast en millimeter från linsen och sprids sedan och kan inte skada ögonen.
