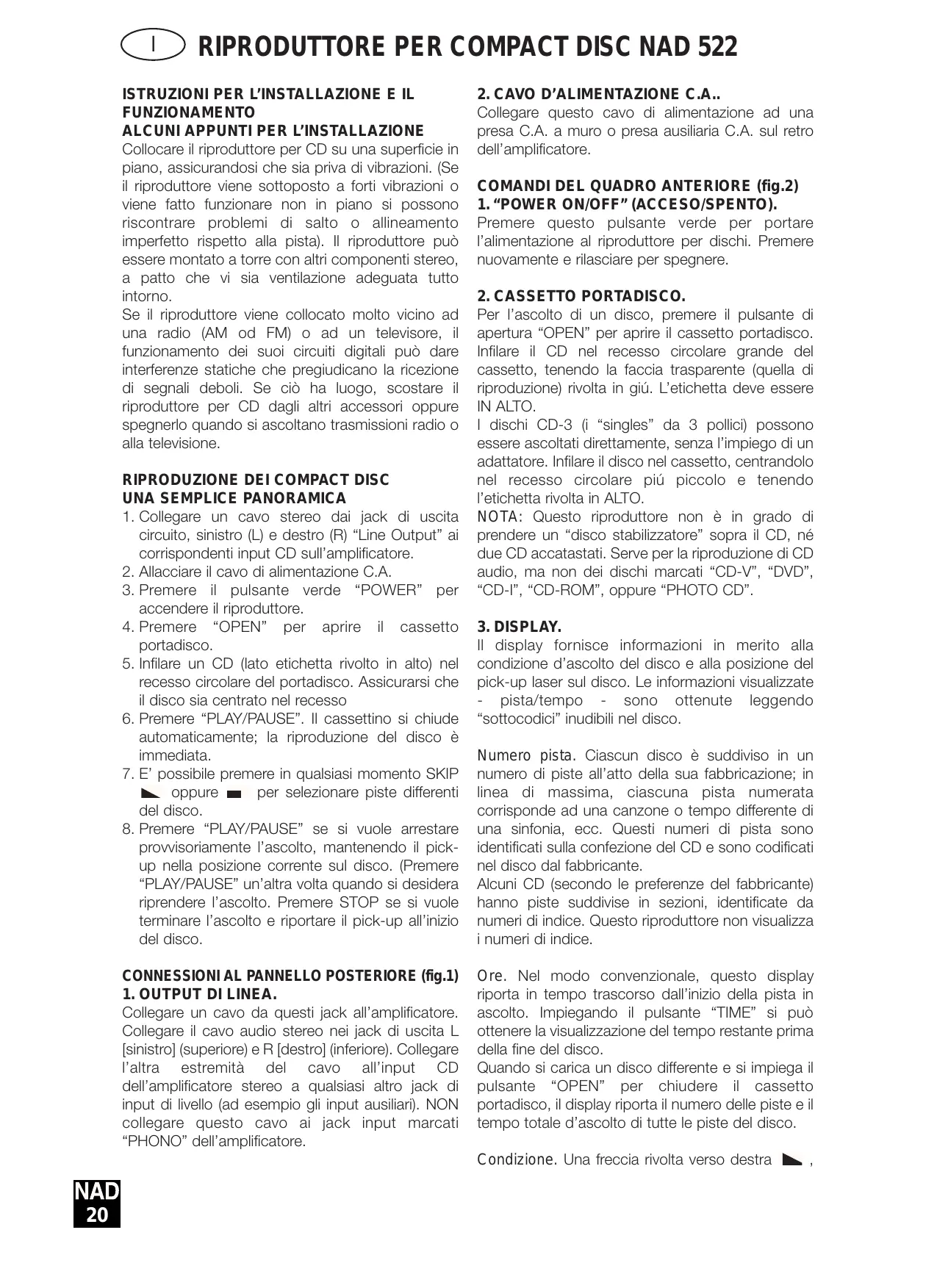

MANUALE UTENTE 522 NAD

ISTRUZIONI PER L'INSTALLAZIONE E IL FUNZIONAMENTO ALCUNI APPUNTI PER L'INSTALLAZION

Collocare il riproduuttore per CD su una superficie in piano, assicurandosi che sua priva di vibrazioni. (Se il riproduuttore viene sottomosto a forti vibrazioni o viene fatto funzionare non in piano si possono riscontrare problemi di salto o allineamento imperfetto rispetto alla pista). Il riproduuttore può montato a torre con altri componenti stereo, a patto che vi sia ventilazione adeguata tutto intorno.

Se il riproduzture viene collocato molto vicino ad una radio (AM od FM) o ad un tevisore, il funzionamento dei loro circuiti digitali cui do dare interferenze statiche che pregiudicano la ricezione di segnali deboli. Se ciò ha luogo, scostare il riproduzture per CD dagli altri accessori oppure spegnerlo quando si ascoltano trasmissioni radio o alla televisione.

RIPRODUZIONE DEI COMPACT DISC UNA SEMPLICE PANORAMICA

1. Collegare un cavo stereo dai jack di uscita circuito, sinistro (L) e destro (R) "Line Output" ai corrispondenti input CD sull'amplificatore.
2. Allacciare il cavo di alimentazione C.A.
3. Premere il pulsante verde “POWER” per accendere il riproduktore.
4. Premere “OPEN” per a priori il cassetto portadisco.
5. Infilare un CD (lato etichetta rivolto in alto) nel recesso circolare del portadisco. Assicurarsi che il disco sia concentrato nel recesso
6. Premere "PLAY/PAUSE". Il cassettino si chiude automaticamente; la riproduzione del disco è immediata.
7. E' possibile premere in qualsiasi momento SKIP oppure per selezionare piste differenti del disco.
8. Premere "PLAY/PAUSE" se si vuole arrestare provisoriamente l'ascolto, mantenendo il pick-up nella posizione corrente sul disco. (Premere "PLAY/PAUSE" un'altra volta quando si desidera riprendere l'ascolto. Premere STOP se si vuole terminare l'ascolto e riportare il pick-up all'inizio del disco.

CONNECTIONI AL PANNELLO POSTERIORE (fig.1) 1. OUTPUT DI LINEA.

Collegare un cavo da quosti jack all'amplificatore. Collegare il cavo audio stereo nei jack di uscita L [sinistro] (superiore) e R [destro] (inferiore). Collegare l'altra estremità del cavo all'sinput CD dell'amplificatore stereo a qualsiasi altro jack di input di livello (ad esempio gli input aesiliari). NON collegare quello cavo ai jack input marcati "PHONO" dell'amplificatore.

2. CAVO D'ALIMENTAZIONE C.A..

Collegare quello cavo di alimentazione ad una presa C.A. a muro o presa ausiliaria C.A. sul retro dell'amplificatore.

COMANDI DEL QUADRO ANTERIORE (fig.2) 1. "POWER ON/OFF" (ACCESO/SPENTO).

Premere quello pulsante verde per portare l'alimentazione al riproduittore per dischi. Premere nuovamente e rilasciare per spagnere.

2. CASSETTO PORTADISCO.

Per l'ascolto di un disco, premere il pulsante di apertura "OPEN" per aprire il cassetto portadisco. Infilare il CD nel recesso circolare grande del cassetto, tenendo la faccia trasparente (quella di riproduzione) rivolta in giú. L'etichetta deve essere IN ALTO.

I dischi CD-3 (i “singles” da 3 pollici) possono essere ascoltati direttamente, perché l'impiego di un adattatore. Infilare il disco nel cassetto, centrandolo nel recesso circolare più piccolo e tenero l'etichetta rivolta in ALTO.

NOTA: Questo riproduzione non è in grado di prendere un "disco stabilizzatore" sobre il CD, né due CD accatastati. Serve per la riproduzione di CD audio, ma non dei dischi marcati "CD-V", "DVD", "CD-I", "CD-ROM", oppure "PHOTO CD".

3. DISPLAY.

Il display fornisce informazioni in merito alla condizione d'ascolto del disco e alla posizione del pick-up laser sul disco. Le informazioni visualizzate - pista/tempo - sono ottentue leggendo "sottocodici" inudibili nel disco.

Numero pista. Ciacun disco è suddiviso in un numero di piste all'atto della sua fabbricazione; in linea di massima, ciascuna pista numerata corrisponde ad una canzone o tempo differente di una sinfonia, ecc. Questi numeri di pista sono identificati sulla confezione del CD e sono codificati nel disco dal fabbricante.

Alcuni CD (secondo le preferenze del fabbricante) hanno piste suddivise insezioni,identificate da numero di indice. Questo riproduktore non visualizza i numero di indice.

Ore. Nel modo convenzionale, quello display riborta in tempo trascorso dall'inizio della pista in ascolto. Impiegando il pulsante "TIME" si più ottenere la visualizzazione del tempo restante prima della fine del disco.

Quando si carica un disco differente e si impiega il pulsante "OPEN" per chiudere il cassetto portadisco, il display riporta il numero delle piste e il tempo totale d'ascolto di tutte le piste del disco.

Condizione. Una freccia rivolta verso destra ,

vicino al lato sinistro del display si accende durante l'ascolto "PLAY". Due lineette verticali ■indicano che il riproduktore è in attesa ("PAUSE"). Nel modo "STOP", il display torna ad indicare il numero totale delle piste e il tempo totale di ascolto del disco. la scritta "no disc" si accende sul display quando non vi è un disco o quando si è caricato un disco che non può essereLETTO (perché sporco o capovolto).

"REPEAT ONE" si accende nell'angolo superiore sinistro durante l'ascolto ripetuto di una singola pista. "REPEAT ALL" si accende durante l'ascolto ripetuto dell'intero programma o del disco.

"REMAIN" si accende nell'angolo inferiore sinistro del display se si è premuto il pulsante "TIME" per evidenziare il tempo restante per la pista, il disco oppure il programma.

Telericevitore. Un sensore ad infrarossi (sito sul lato sinistro della finestrella del display) riceve i comandi dal telecomando. La retta tra il telecomando equesta finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto.

4. OPEN.

Premere quello pulsante per aprire il cassetto portadischi; ripremerlo per chiudere il cassetto. Se il pulsante viene premuto durante l'ascolto di un disco, il playback alla sera arresta: il pick-up ritorna all'inizio del disco e il cassetto si après.

Quando il cassetto del disco viene aperto, il meccanismo di chiusura del cassetto può essere attivato premendo "PLAY" oppure pressando delicatamente il cassetto verso l'interno.

ATTENZIONE: Il cassetto portadischi viene aperto e chiusotramite un motorino interno. Non chiudere il cassetto a mano quando il riproduktore è spento.

Quando il cassetto si chiude, il riproduettore legge la pista dell'indice dei brani incisi sul disco e visualizza il numero delle piste unitamente alla durata totale d'ascolto del disco. Se si preme "PLAY" per chiudere il cassetto, quello display allora viene tralasciato: l'ascolto inizia immediatamente alla pista 1 (Track 1).

5. "PLAY/PAUSE" (ASCOLTO/PAUSA).

Questo pulsante bivalente permette di passare alternatamente da "avviamento" ed "arresto" del playback. Premere per iniziare l'ascolto o per riprenderlo dopo l'impiego del pulsante Pausa. Durante l'ascolto siouldarrestare il playback in qualsiasti momento premendo quello pulsante: il laser rimarra "sospeso" nel punto esatto di interruzione.

Il modo “PLAY” è identificato da una freccia rivolta versuso destra sul display. Nel modo “PAUSE”, la freccia è affiancata da due lineette verticali .

Per ripristinare l'ascolto partendo esattamente dal punto di interruzione, premere nuovamente

"PLAY/PAUSE". Se non si desidera riprendere l'ascolto nel medesimo punto di interruzione, impiegare alla i comandi "SKIP" ("salta") e "SCAN" ("scansione") per portare il pick-up ad un punto differente del disco: premere infine "PLAY" per l'ascolto.

6. ORE.

Il pulsante "TIME" ha due modi, come segue: ORE. il tempo trascorso dall'inizio della pista corrente, espresso in minuti e secondi. (Questa è l'impostazione "basilare", selezionata automaticamente quando il riproduktore viene accesso).

"REMAIN" (Numero di pista oscurato) il tempo d'ascolto restante prima della fine del disco. Durante l'ascolto programmatico viene indicato il tempo restante del programma.

7. STOP.

Questo pulsante interrompe l'ascolto e cancella qualsiasi ciclo di riproduzione ripetuta, reimpostando il pick-up all'inizio del disco. Il display ritorna ad evidenziare il numero delle piste e il tempo totale d'ascolto del disco.

8. RIPETERE.

Questo pulsante inserisce un ciclo di ripetizione all'infinite. Premere una volta il pulsante "Repeat" per selezionare il modo di ripetizione "REPEAT ONE" che permette l'ascolto continu solo della pista attuale. Premendo un'altra volta il pulsante di ripetizione si selezione il modo "REPEAT ALL" (ripetere tutto): l'intero disco pertanto viene riproduotto, dall'inizio alla fine, all'infinite! Premere il pulsante "REPEAT" una terza volta per cancellare il ciclo di ripetizione e ritornare al funzionamento normale.

Premendo "RANDOM" si ascoltano tutte le piste del CD in ordine casuale (randomizzazione). Premere "RANDOM" dai modi Stop oppure Play: il 522 passera a riproduire le piste del CD in ordine casuale, finché tutte le piste non sono state ascoltate.

Premere nuovamente il pulsante “RANDOM” per cancellare la riproduzione casuale e riportare il 522 nel modo normale di riproduzione.

Quando il 522 si trovava nel modo casuale, il display riporta la dicitura “RANDOM PLAY” (riproduzione casuale).

10. SCAN BACK

Il pulsante "SCAN" fa si che il pick-up ottico effettui la retroscansione della registrazione ad alta velocità.

Questo pulsante funziona sostanto quando il

riproduktore si trovava nei modi "PLAY" oppure "PAUSE". Dopo un dato di arresto con "STOP", o dopo ave inserto un nuovo disco, occorre premere "PLAY" prima che il circuito di scansione possa funzionare.

Se la scansione viene iniziata quando il riproduzzone è in attesa con "PAUSE", questa allora è silenziosa e procede ad una velocità pari a circa 15-20 volte quella normale di ascolto. Se si inizia la scansione durante l'ascolto "PLAY", questa è molto più lenta (circa tre volte la velocità d'ascolto) e la musica verrà udita in forma frammentaria a volume ridotto quando il riproduzzore procede alla scansione. Impiegare QUESTa "scansione udibile" per portarsi perfettamente sul punto di ripristino dell'ascolto.

Se si effettua la retroscansione fino all'inizio del disco durante l'ascolto della Pista 1, il riproduktore ritorna automaticamente al playback normale.

11.“SCAN Forward”

Il pulsante "SCAN" fa si che il pick-up ottico effettui rapidamente la scansion in avanti lungo il brano musicale. Questa funzione si comporta in modo simile a quanto detto per "SCAN".

Se si effettua la scansione in avanti fino alla fine del disco durante l'ascolto dell'ultima pista, la scansione si arresterà e il display Time riporterà la tabella dell'indice. (Non vi è modo di "riavolgimento").

12. SKIP Back

Il pulsante — pulsante fa si che il laser scatti all'indietro passando all'inizio di ciascun pista numerata del disco. Premendolo per la prima volta si retrocede all'inizio della pista corrente. Premendo

due volta di retrocede alla pista precedente. Una pressione continua provoca il salto ripetuto delle piste, fino all'inizio del disco (Pista 1).

Premendo "SKIP — una volta durante l'ascolto, il pick-up scatta all'indietro tornando all'inizio della pista in ascolto che viene riprodotta un'altra volta.

Per passare alla pista precedente durante l'ascolto occorre tastegiare due volte, e rapidamente,

"SKIP": la prima volta per tornare all'inizio della pista attuale e poi per passare a quella precedente.

13. SKIP Forward

Premendo "SKIP Forward"▶ durante l'ascolto, il laser passa all'inizio della pista successiva e riprende la riproduzione da tale punto. Pertanto, se si desidera "campionare" agli brano del disco, premere "PLAY" e poi tasteggiare "SKIP▶" dopo l'ascolto di un paio di secondi di ciascuna pista.

TELECOMANDO

Il Vs. riproduuttore per CD è dotato di un telecomando senza fili che Vi permette di azionare tutte le funzioni di playback senza doverVi scomodare alla poltrona preferita o da qualsiasi

altra parte della stanza.

Per un funzionamento perfetto ricordare che non vis devono essere ostruzioni tra il telecomando e il pannello anteriore del riproduittore per CD. Se il riproduittore non esegue i telecomandi, controllare che la traiettoria tra il telecomando e il riproduittore non sua ostruita da abiti, carta, tende, tavolini, ecc.

Tastiera numerica. La maggior parte dei pulsanti sul telecomando ha lo stesso effetto dei correspondenti pulsanti sul pannello anteriore del riproduettore per dischi. Il telecomando è dotato inoltre di una tastiera numerica ad azione diretta che fa scattare il riproduettore all'inizio di una pista numerata ed iniziare la riproduzione. In altre parole, per ascoltare la pista 5 basta premere 5. Per l'ascolto della Pista 23, premere +10. +10, 3.

Installazione e sostituzione delle batterie.

Il telecomando richiede due celle da 1,5 volt, fornato AAA (cioè UM-4 oppure IEC RO3). Si raccomandano celle alcaline per garantire la massima durata.

Per aprire lo scomparto portabatterie, appoggiare le dita nel recesso sul retro del telecomando, quando spingereconto il bordo flessibile del copribatteria e sfilarlo verso l'alto. Installare sempre nelle nuove, orientandole come illustrato dello schema all'interno dello scomparto. Le molle spiraliformi devono fare contatto con il negativo (-) delle batterie. Fare scorrere il coperchietto dello scomparto portabatterie finché non è scattato.

In alcuni casi, il funzionamento scadente può essere dovuto a corrosione o dilate di unto sui contatti della batteria. Staccare entrambé le celle, sfregare i contatti metallici alle estremità di ciascuncella impiegando un panno pulito od una gomma, quando rimontare le celle facendo attenzione affinchésiano,inflata come prescritto.

MANUTENZIONE.

E buona norma aprire il cassetto portadischi, di tanto in tanto, e pulirlo con un panno inumidito in modo da eliminare tutte la polvere.

COME MANEGGIARE I COMPACT DISC

Maneggiare i compact disc con la massima attenzione. Piccoli granelli di polvere, graffetti o dilate leggere non pregiudicano il playback del disco. Peraltro graffi grandi o uno strato spesso di sporcizia/grasso delle mani più impedire l'inseguito corretto del disco da parte del riproduettore. (E diciamo subito che, sebbene il laser legga il disco alla parte trasparente, la superficie con i dati è intrappolata in effetti immediatamente molto l'etichetta ed è protetta solo da uno strato sottilissimo di lacca). Pertanto un graffio che incide

I'etichetta può danneggiare il disco molto di più di un graffio simile sul piano trasparente d'ascolto. (Pertanto bisogna trattare entrambé le facce del disco con la debita attenzione).

Graffi profondi e dilate possono causare il salute di pista (ovvero passaggio a pista successiva oppure ripetizione del medesimo punto). Danni meno seri possono dare brevi emissioni di rumore ad alta Frequenza. I circuitti di inseguimento e correzione erroni di questo riproduuttore per CD NAD sono insolitamente sofisticati e danno un inseguimento sicuro di dischi meno perfetti che non possono essere ascoltati su molti altri riproduitori. Ricordare in agli modo che i dischi vanno sempre maneggiati con la massima attenzione.

Per evitare danni, ricordare che il disco va toccato solo lungo la circonferenza esterna. Un altri modo sicuro è quello di infrilare un dito nel foro centrale, impiegando il pollice sul bordo per tenere fermo il disco. I dischi vanno sempre conservati nella custodia di protezione quando non in uso. Per aprire il custodia standard per CD in plastica, tipo Philips, afferrare la parte superiore e quella inferiore dell'astuccio con la mano sinistra; quindi afferrare i bordi sinistro e destdro con la mano destra ed aprire la custodia con il pollice della mano destra.

Il disco è tenuto fermo nella custodia dal piccolo mozzo divaricabile nel foro centrale. Per togliere il disco, premere il mozzo con un dito, quindi sfilare il disco afferrandolo lungo la circonferenza esterna tra le dita. Per riporre il disco nella custodia basta allineare il foro centrale rispetto al mozzo divaricabile e premere il disco sul mozzo.

PULIZIA DEI DISCHI

Un disco sporco può essere pulito impiegando un panno soffice, sia asciutto sua inumidito con un po' di acqua. NON impiegare prodotti per la pulizia dei dischi convenzionali LP (liquidi, spray, panni impregnati o soluzione antistatiche), né utilizes solventi chimici (alcool, benzolo, ecc). Un disco molto sporco può essere lavato con uno spruzzo di acqua tiepida, impiegando magari una goccia di detersivo neutro; il disco va poi asciugato con un panno pulito e soffice.

Quando si pulisce un disco, ripassarlo solo RADIALMENTE (dal centro verso l'esterno). Non strofinare mai con movimento circolare, come si fa per i Long Play comuni, poiché si corre il rischio di rigare il disco. Un graffietto radiale può essere meno nocivo, poiché colpisce solo una piccola parte di ciascuna pista circolare dei dati, e esta imperfezioneiene compensata perfettamente dai circuiti di correzione degli errorsi del riproduuttore. Ma un graffio circolare che segue la pista dei dati può danneggiare un segmento continuo molto lungo di dati, rendendo impossibile qualsiasi correzione.

PARLIAMO DEL LASER

Il riproduuttore per Compact Disc impiega laser diodi semiconduitori a stato solido, montato su un servomeccanismo di "inseguimento". Il laser illumina la pista di fossette microscopiche che rappresentano i bits digitali; i fotodi di riflettono l'illuminazione dal disco e la trasformano in un segnale elettronico che viene quando decifrato per dare la forma d'onda in ciascun canale stereo.

Il funzionamento del laser è invisibile, poiché opera su una lunghezza d'onda di 7800 Angstrom che si trova nella gamma infrarossi, invisibile all'occhio.

Il riproduuttore per Compact Disc più essere usato ancche dai bambini perché alcun rischio. Il laser funziona a bassissima potenza ed è celato nel meccanismo del riproduuttore. Il laser rimane ermetizzato nelsystema ottico che dà la messa a fuoco del raggio ad un solo millimetro dall'obiettivo e poi diverge rapidamente riducendo la sua intensità a livelli trascurabili,anche se il riproduuttore è smontato.
