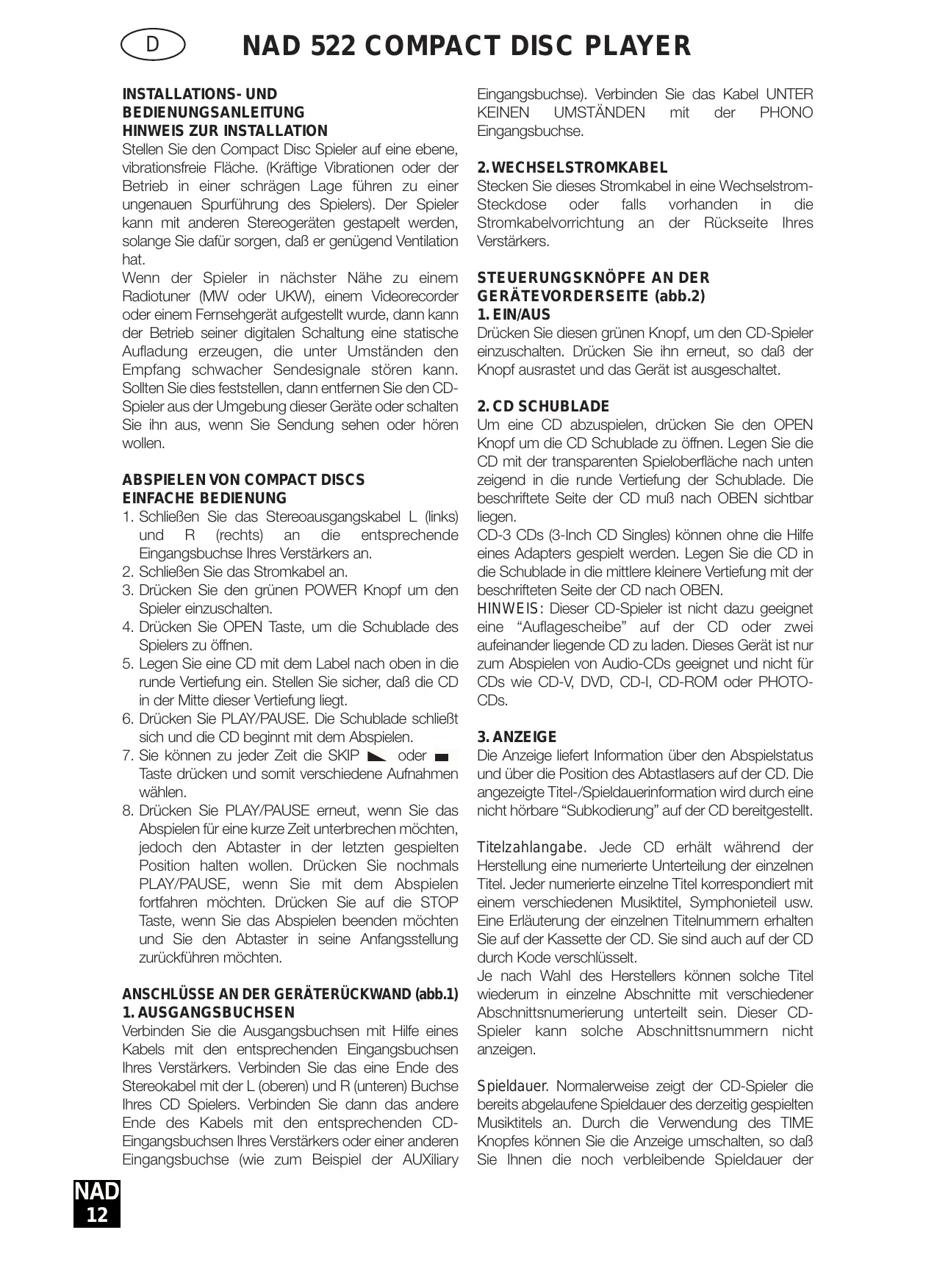

BEDIENUNGSANLEITUNG 522 NAD

INSTALLATIONS- UND BEDIENUNGSANLEITUNG HINWEIS ZUR INSTALLATION

Stellen Sie den Compact Disc Spieler auf eine ebene, vibrationsfreie Fläche. (Kräftige Vibrationen oder der Betrieb in einer schrägen Lage führen zu einer ungenauen Spurführung des Spieler). Der Spieler kann mit anderen Stereogeräten gestapelt werden, solange Sie dazu sorgen, daß er genügend Ventilation hat.

Wenn der Spieler in nachster Höhe zu einem Radiotuner (MW oder UKW), einem Videorecorder oder einem Fernsehgerät aufgestellt wurde, dann kann der Betrieb seiner digitalen Schaltung eine staatische Aufladung erzeugen, die unter Umständen den Empfang schwacher Sendesignale stären kann. Sollen Sie dies feststellen, dann entfern den Sie den CD-Spieler aus der Umgebung dieser Geräte oder schalten Sieihn aus, wenn Sie Sendung sehen oder horen wollen.

ABSPIELEN VON COMPACT DISCS EINFACHE BEDIENUNG

1. Schließen Sie das Stereoausgangskabel L (links) und R (rechts) an die entsprechende Eingangsbuchse Ihr Verständern an.
2. SchlieBen Sie das Stromkabel an.
3. Drücken Sie den grünen POWER Knopf um den Spieler einzuschalten.
4. Drücken Sie OPEN Taste, um die Schublade des Spieler zu öffnen.
5. Legen Sie eine CD mit dem Label nach oben in die runde Vertiefung ein. Stellen Sie sicher, daß die CD in der Mitte dieserer Vertiefung liegt.
6. Drücken Sie PLAY/PAUSE. Die Schublade schließt sich und die CD beginnnt mit dem Abspielen.
7. Sie können zu jeder Zeit die SKIP oder Taste drucken und damit verschiedene Aufnahmen wahlen.
8. Drücken Sie PLAY/PAUSE erneut, wenn Sie das Abspielen für eine kurze Zeit unterbrechen möchten, jedoch den Abtaster in der letzten gesplieten Position halten wollen. Drücken Sie nochmals PLAY/PAUSE, wenn Sie mit dem Abspielen fortfahren möchten. Drücken Sie auf die STOP Taste, wenn Sie das Abspielen beenden möchten und Sie den Abtaster in seine Anfangsstellung zusammen.

ANSCHLUSSE AN DER GERÄTERÜCKWAND (abb.1) 1.AUSGANGSBUCHSEN

Verbinden Sie die Ausgangsbuchsen mit Hilfe eines Kabels mit den entsprechenden Eingangsbuchsen Ihres Verstärkers. Verbinden Sie das eine Ende des Stereokabel mit der L (oberen) und R (unteren) Buchse Ihres CD Spieler. Verbinden Sie dann das andere Ende des Kabels mit den entsprechenden CD-Eingangsbuchsen Ihres Verstärkers oder einer anderen Eingangsbuchse (wie zum Beispiel der AUXiliary

Eingangsbuchse). Verbinden Sie das Kabel UTER KEINEN UMSTÄNDEN mit der PHONO Eingangsbuchse.

2. WECHSELSTROMKABEL

Steen Sie theses Stromkabel in eine Wechselstrom-Steckdose oder falls vorhanden in die Stromkabelvorrichtung an der Rückseite Ihres Verständerkers.

STEUERUNGSKNOPFE AN DER GERÄTEVORDERSEITE (abb.2)

1. EIN/AUS

Drücken Sie diesen grünen Knopf, um den CD-Spieler einzuschalten. Drücken Sieihn erneut, so daß der Knopf ausrastet und das Gerät ist ausgeschaltet.

2. CD SCHUBLADE

Um eine CD abzuspielen, drücken Sie den OPEN Knopf um die CD Schublade zu öffnen. Legen Sie die CD mit der transparenten Spielerberfläche nach unterzeichend in die runde Vertiefung der Schublade. Die beschrittete Seite der CD muß nach OBEN sightbar liegen.

CD-3 CDs (3-Inch CD Singles) können ohne die Hilfe eines Adapters g Spielt werden. Legen Sie die CD in die Schublade in die mittlere Kleinere Vertiefung mit der beschrifteten Seite der CD nach OBEN.

HINWEIS: Dieser CD-Spieler ist nicht dazu geeignete eine "Auflagescheibe" auf der CD oder zwei aufeinander liegende CD zu laden. Dieses Gerät ist nur zum Abspielen von Audio-CDs geeignet und nicht für CDs wie CD-V, DVD, CD-I, CD-ROM oder PHOTO-CDs.

3. ANZEIGE

Die Anzeige liefert Information über den Abspielstatus und über die Position des Abstastlasers auf der CD. Die angezeigte Titel-/Spieldauerinformation wird durch eine nicht hörbare "Subkodierung" auf der CD bereitgestellt.

Titelzahlangabe. Jede CD erhält während der Herstellung eine numerouse Unterverilung der einzelnen Titel. Jeder numerouse einzeln Titel correspondiert mit einem verschiedene Musiktitel, Symphonieteil usw. Eine Erläuterung der einzelnen Titelnummern erhalten Sie auf der Kassette der CD. Sie sind auch auf der CD durch Kode verschlusselt.

Je nach Wahl des Herstellers können solche Titel wiederum in einzelne Abschnittte mit verschiedene Abschnittsnumerierung unterteilt sein. Dieser CD-Spieler kann solche Abschnittsnummern nicht anzeigen.

Spieldauer. Normalerweise zeigt der CD-Spieler die bereits abgelaufene Spieldauer des derzeitig gespielten Musiktitels an. Durch die Verwendung des TIME Knopfes können Sie die Anzeige umschalten, so daß Sie Ohnen die noch verbleibende Spieldauer der

gesamten CD anzeigt.

Wenn Sie eine andere CD einlagen und Sie den OPEN Knopf verwenden, um die Schublade einzufahren, dann zeigt die Anzeige Ihnen die Anzahl der einzelnen Musiktitel und die Gesamtspieldauer aller Titel auf der CD an.

Status. Der nach rechts zeigende Pfeil in der linken Ecke der Anzeige leuchtet während PLAY auf. Zwei vertikale Linien zeigen Ihnen an, daß der Spieler sich zur Zeit im PAUSE Modus befindet. Im STOP Modus wechselt die Anzeige auf ihre ursprüngliche Information zurück und zeigt Ihnen die Anzahl der Musiktitel und die Gesamtspieldauer aller Titel auf der CD an.

"no disc" leuchtet auf der Anzeige auf, wenn zur Zeit keine CD geladen ist oder wenn Sie eine CD geladen haben, die nicht gelesen werden kann (weil sie entweder verschmutzt oder falsch herum in die Schublade gelegt wurde).

REPEAT ONE leuchtet in der oberen linken Ecke der Anzeige auf, wenn ein einzeln Musiktitel erneut gespielt wird. REPEAT ALL leuchtet auf, wenn das gesamte Repertoire oder die gesamte CD wiederholt gespielt wird.

Die Anzeige REMAIN leuchtet im oberen Anzeigebereich auf, wenn Sie den TIME Knopf gedrück haben, um die noch abzuspielende Titel-oder CD-Dauer festzustellen.

Fernbedienungssensor. Das Gerät verfügt über einen Fernbedienungssensor auf der rechten Seite des Anzeigefensters, der Ausführungsbefehle von der Fernbedienung empfängt. Die Sendebahn zwischen ihrer Fernbedienung und dem Anzeigefenster muß frei liegen, wenn sich etwas dazwischen befindet, wird die Fernbedienung nicht einwandfrei Funktionieren.

4. OPEN.

Wenn Sie den Knopf betätigten, öffnet sich die CD-Schublade, durch nochmaliges Drücken schließt sich die Schublade wieder. Wenn Sie diesen Knopf während des Abspielens einer CD drücken, dann wird die Wiedergabe unterbrochen, der Abtastler keht in seine Ursprungsstellung zurück und die Schublade öffnet sich.

Die geöffnete CD-Schublade kann auch geschlossen werden, indem Sie die PLAY Taste drücken oder indem Sie die Schublade sanft mit der Hand zustoßen.

ACHTUNG: Die CD-Schublade wird durch einen internen Motor geöffnet und geschlossen. Versuchen Sie nicht die Schublade mit der Hand zu schreiben, wenn das Gerät ohne Stromversorgung d.h. ausgeschaltet ist.

Wenn sich die Schublade schlieBt, dann liest der eingebaute Scanner das "Inhaltsverzeichnis" der CD und zeigt die Anzahl der Musiktitel und die gesamte Spieldauer der CD an. Wenn Sie die Schublade mittels der PLAY Taste schlieBen, dann wird diese Anzeige übersprungen und der Titel Nr. 1 wird angezeigt.

5. PLAY/PAUSE.

These Funktionstaste wechselt zwischen zwei Funktionen Spielbeginn und Spielunterbrechung. Drücken Sie diese Taste um mit dem Abspiel zu beginnen oder mit dem Abspiel fortzufahren, nachdem Sie es pausierten. Wenn Sie diese Taste während des Abspielens drucken, dann wird das Abspielen kurzfristig unterbrochen und der Ablastler verhart auf der letzen Abspielposition.

Sie erkennen den PLAY Modus durch einen nach rechts zeitenden Pfeil in der Anzeige. Im PAUSE Modus erkennen Sie zwei vertikale Linien

Wenn Sie mit dem Abspiel der CD ab der letzten, angehaltenen Position fortfahren möchten, drücken Sie erneut die PLAY/PAUSE Taste. Sollen Sie nicht von der letzten Position fortfahren wollen, dann können Sie die SKIP und SCAN Tasten benutzen, um den Abtastlaser zu einer neuen Startposition zu lenken, bevor wiederum die PLAY Taste zu drucken.

6. TIME.

Die TIME Taste hat zwei Betriebsarten, sie sind wie folgt:

SPIELDAUER. Die bereits abgelaufene Spieldauer seit dem Beginn des jeweilig angezeigten Musiktitels wird in Minuten und Sekunden angezeigt. (Dies ist die "Werkseinstellung", die automatisch in Kraft tritt wenn der CD-Spieler eingeschaltet wird.)

REMAIN (die Titelnummer wird nicht angezeigt): Die insgesamt verbleibende Spieldauer bis zum Ende der CD und die Gesamtzahl der verbleibenden Musiktitel (einschließlich des zur Zeit gespielen Titels) wird angezeigt. Bei programmiertem Abspielen wird die verbleibende Spieldauer des Auswahlenprogramms angezeigt.

7. STOP.

These Taste unterbricht das Abspielen, hebt den Wiederholungszyklus auf und führt den Abtastlaser zum Anfang der CD zurück. Die Anzeige zeigt nun wieder die Gesamtanzahl aller Titel und die gesamte Spieldauer der CD an.

8. REPEAT.

These Taste schaltet das Gerät in einen endlosen Wiederholungskreislauf. Wenn Sie die REPEAT Taste einmal drücken, dann wahren Sie den REPEAT ONE Modus, in der nur der zur Zeit geschältte Titel endlos wiederholt wird. Durch das nochmalige Drücken der REPEAT Taste wahren Sie den REPEAT ALL Modus wobei Sie die endlose Wiederholung der gesamten CD von Anfang bis Ende wahren. Wenn Sie die REPEAT Taste ein drittes Mal drücken, wird der Wiederholungszyklus unterbrochen und das Gerät kehtr zu seiner normalen Betriebsweise zusammen.

9. RANDOM.

Wenn Sie die Taste RANDOM drucken, dann werden

die einzeln Musiktitel in beliebiger, zufälliger Reihenfolge abgespielt. Wenn Sie die Taste RANDOM entweder in der STOP oder PLAY Betriebsart drücken, dann wird das 522 Gerät alle Musiktitel einer CD in ein zufälliger Weise abspielen bis alle Titel gespielt worden sind.

Durch nochmaliges Drücken der RANDOM Taste kehrt das 522 Gerät in die normale Wiedergabebetriebsart zurück.

Wenn sich das 522 Gerät im RANDOM Modus befindet, dann wird auf der Anzeige RANDOM angezeigt.

10. SCAN Zurück

Die SCAN Taste ermöglicht Ohnen den Abtastlaser in hoher Geschwindigkeit schrittweise durch eine Aufnahme zurückzuführen. Diese Taste Funktioniert nur wenn sich das Gerät entweder im PLAY oder PAUSE Modus befindet. Nach der Ausführung des STOP Befehls oder nach dem Laden einer neuen CD müssen Sie erneut die PLAY Taste drücken, so daß die Scan-Schaltung betrieben werden kann.

Wenn Sie die Scan-Funktion ausfuhren, wenn der Spieler sich im Pause Modus befindet, dann arbeitet die Funktion ohne ein hörbares Resultat. Sie ist dann circa 15 - 20 Mal Schneller als Abspielgeschwindigkeit. Wenn die Scan-Funktion während PLAY ausgeführrt wird, dann ist sie viel langsamer (ungefahr dreimal die Abspielgeschwindigkeit und Sie horen Musik fetzen in gringerer Lautstärke, während der Abspieler sie durchgeführt. Benutzten Sie diese "hörbare Scan-Funktion" um den Abspieler genauestens auf den Punkt zu bringen, wo Sie mit dem Abspielen beginnen möchten.

Sollten Sie während des Abspielens von Titel 1 diese Scan-Back Funktion ausführten, dann wird der CD-Spieler automatisch in die normale Wiedergabe zurückschalten.

11. SCAN Vorwarts

Die SCAN Taste ermöglicht Ohnen den Abtastlaser in hoher Geschwindigkeit schrittweise durch eine Aufnahme zu laufen. Diese Funktion arbeitet ähnlich wie die bereits beschriebene SCAN Funktion.

Wenn Sie beim letzten Titel der CD die Scan Vorwärts Taste benutzen, dann wird die Scan Funktion unterbrochen und die Anzeige zeigt Ohnen den Inhalt der CD an. (Es gibt hier keine Funktion, die mit der erneuten Wiedergabe der CD vom Anfang fortfahren wurde.)

12. SKIP Zurück

These Taste veranlaBt den Abstastlaser zum Anfang eines jeges numerierten Musiktitels auf der CD zurück zu springen. Das einmalige Drucken führt den Laser zum Beginn des zur Zeit gespielten Titels zurück. Das zweimalige Drucken führt den Laser zum Beginn des davor liegenden Titels zurück. Durch angehaltenes Drucken wird der Spieler von Titel zu Titel springen bis

er zum Beginn der CD (Titel 1) gelamt.

Wenn Sie SKIP einmal drücken fahr der Laser zum Beginn des zur Zeit gespielen Titels zurück und beginnnt erneut mit der Wiedergabe theses Titels. Um den davon liegenden Titel zu erreichen, wenn Sie sich im PLAY Modus befinden müssen sie die SKIP Taste in schneller Weise zweimal betätigten,omal um zum Beginn des augenblicklichen Titels zu gelangen und nochmals um zum davor liegenden Titel zu gelangen.

13. SKIP Vorwärts

Wenn Sie während des Abspielens die SKIP Vorwärts Taste drücken, dann springt der Laser zum Anfang des nachsten Musiktitels und beginnt mit seiner Wiedergabe. Sie können dazu einen einzelnen Musiktitel probieren wenn Sie zunachst die PLAY Taste und dann die SKIP Vorwärts Taste betätigten, nachdem Sie sich jeder Titel für eine Sekunden angehört haben.

FERNBEDIENUNG

Sie erhalten mit Ihr dem CD-Spieler eine kabellose Fernbedienung, die es ihren gestattet im Komfort Ihres Sessels und von überall im Raum die Wiedergabefunktion auszuführen.

Um das ungestorte Funktionieren Ihrer Fermbedienung zu garantieren sollen Die keinerlei "Sichtsperren" zwischen der geradlinigen Sendebahn von der Fermbedienung zum CD-Spieler haben. Wenn der CD-Spieler auf die Auslösung der Fermbedienung nicht reagiert, kann es sein, daß weitereicht Kleidung, Papier oder ein Möbelstück in seiner Sendebahn liegen.

Numerische Tastatur. Die meisten Tasten auf ihrer Fernbedienung haben die gleiche Funktion wie die entsprechenden Tasten an der Vorderseite des CD-Spieler. ihre Fernbedienung hat eine zusätzliche numerische Tastatur, die es Ihnen gestattet durch die Ungabe einer Zahl direkt zum Beginn eines gewählten Titels zu springen und mit seiner Wiedergabe zu beginnen. Wenn Sie daher Titel Nr. 5 horen wollen, drücken Sie einfach die Nummer 5. Zur Wiedergabe von Titel Nummer 23 drucken +10 , +10 , 3.

Installation und Austausch der Batterien

Ohne Fermbedienung benutzt zwei 1.5-Volt AAA-GröBe (d.h. UM-4 oder IEC RO3) Batterien. Zur langsten Betriebsdauer empfehlen wir Alkaline Batterien.

Um das Batteriegehäuse zu öffnen, legen Sie Ihr Finger auf die Mulde auf der Rückseite der Fernbedienung, drücken Sie auf die flexible Kante des Batteriegehäusedeckels und haben Sie den Deckel ab. Installieren Sie die neuen Batterien und legen Sie sie entsprechend des im Gehäuse abgebildeten Diagramms ein. Die Batteriefedern sollen den jeweiligen Enden der Batterien (-) berühren. Legen Sie den Deckel des Batteriegehäuses auf und drücken Sie Ihr sanft zu bis er einrastet.

Manchmal kann es zu einer verminderten Funktion der Fernbedienung kommt, weil die Batterienkontakte entweder verrostet sind oder ülige Fingerabdrücke die Kontaktfähigkeit vermindert haben. In diesen Falle, nehmen Sie beide Batterien Heraus und saubern Sie mit einem Tuch oder einem Radiergummi beiden Batterienkontaktseiten, legen Sie die Batterien zurück und achten Sie darauf auf sie in der richtigen Ausrichtung einzusetzen.

WARTUNG

Sie sollen in periodischen Intervallen, die CD-Schublade öffnen und sie mit einem feuchten Tuch wischen, um so losen Staub zu entfern.

DIE RICHTIGE BEHANDLUNG VON CDs

Behandeln Sie CDs mit äußerster Sorgfalt. Die Wiedergabe von CDs kann durch keine Staubteilchen, eine Fingerabrücke oder leichtes Verkatzen nicht gestört werden. Jedoch grobe Kratzspuren oder sehr fertige Fingerabrücke verhindern das richtige Abtasten der CD. (Obwohl der Abtastler die CD von der transparenten Seite "spiel", befindet sich die Datenoberfläche direkt unter der Beschrichtung und ist nur durch eine sehr)dünne Lackschrift geschützt. Ein Kratzer auf der beschriften Seite, der durch die Beschrichtung liegt, kann die CD mehr beschädigen als ein gleichwertiger Kratzer auf der transparenten "Abspiel-"Seite. Sie sollen denaher beiden Seiten der CD mit Sorgfalt behandeln).

Grobe Kratzspuren oder Fingerabdrücke irritieren die Führung des Lasers (er springt vorwärts oder wiederholt eine gewisse Passage auf der CD). Kleinere Beschädigungen führen zu plötzlichem Hissen. Die Abtastund Fehlerkorrekturschaltungen these SAD CD-Spielers sind außergewöhnlich gut und liefern eine sicheres Abtaston von beschädigten CDs, die weitere auf anderen CD-Spielern nicht abgespielt werden konnen. Jedoch sollen den Sie ihre CD nicht mutwillig beschädigen oder mit weniger Sorgfalt behandeln.

Um die besten Hörresulte zu erhalten, halten Sie eine CD an ihren Rändern. Ein weitere sichere Methode ist, den Finger durch das Mittelloch zu stecken und den Rand der CD mit dem Daumen zu stabilisieren.

Jede CD sollte, wenn Sie nicht abgespielt wird in Ihrer Schutzhülle aufbewahrt werden. Um eine standardmäßige Philips CD-Schutzhülle zu öffnen, greifen Sie die Hülle mit den Fingern und dem Daumen ihrer linken Hand an beiden gegenüber liegenden Seiten der Schutzhülle, greifen Sie dann die Kanten der Hülle mit den Fingern und dem Daumen ihrer rechten Hand und öffnen Sie die Schutzhülle mit ihrem rechten Daumen.

Die CD wird in der Hülle durch eine spreizbare Aufhängung für das Mittelloch der CD festgehalten. Lösen Sie die CD aus der Hülle, indem Sie mit dem Finger auf die spreizbare Aufhängung drücken und den Rand zwischen den Fingern und dem Daumen greifen. Um die CD zurückzulegen, legen Sie das Mittelloch über die Aufhängung und drucken Sie die CD auf.

DIE REINIGUNG VON CDs

Verschmutzte CDs können mit einem weichen Tuch, weder trocken oder in Wasser geträkt, gereinigt werden. BENUTZEN SIE KEINE konventionellen Schallplattenreinigungsvprodukte (Reinigungslösungen, Sprays, speziell behandelte Tücher oder antistatische Produkte) oder irgendeine chemische Lösung (Alkohol, Benzin oder ähnliches). Eine sehr verschmutzte CD kann mit warmem Wasser mit etwas mildem Spülmittel gesaubert und dann mit einem sauberen, weichen Handtuch abgetrocknet werden.

_Wenn Sie eine CD säubern dann reinigen Sie sie nur mittels RADIALEN (von der Mitte zur Kante) Bewegungen. Reinigen Sie sie niemals mit kreisförmigen Bewegungen, wie Sie es zum Beispiel bei einer Schallplatte machen wurden. Sie konnten durch these Sisches risikieren die CD zu verkratzen. Ein radialer Kratzer ist kaum eine Beschädigung, da er nur einen kleinen Teil der kreisförmigen Datospur beeinflussen kann, die durch die Fehlerkorrektur des CD-Spielers vollendes ausgegliedchen werden kann. Ein kreisförmiger Kratzer kann jeder ein längereres kontinuierliches Datensegment beschädigden, das nicht ausgegliedchen werden kann.

ÜBER DEN LASER

Der Compact Disc Spieler benutzt einen festen Halbleiterdiodenlaser, der auf einem ServoTastmechanismus angebracht ist, um die CD zuspielern. Der Laser beleuchtet die CD-Spur von mikroskopischen Vertiefungen, die die digitalen Datenbits repraesitieren, während Fotodioden die Reflexion der CD registrieren und in ein elektronisches Signal konvertieren, das dann dekodiert wird, um die musikalischen Wellenformen jeder einzeln Stereokanals wiederzugegeben.

Sie können den Laser in seinem Betrieb nicht sehen, da er auf einer Wellenlänge von 7800 Angstrom arbeitet, dass im infraroten Bereich befindet und für das menschliche Auge nicht sightbar ist.

Der CD-Spieler ist davon für Kinder vollig sicher. Der Laser wird mit geringer Spannung betrieben und durch den Mechanismus des Spieler vollständig verdeckt. Selbst wenn Sie den Spieler aseinanderbauen bleibt der Laser innerhalb eines optischen Systems verdeckt, das sein Licht nur 1 mm von der Linse bündelt und sich dann sehr schnell verstreut und damit seine Intensität auf einen kaum nennbaren Wert reduziert.
