Varumärke	Sony
Modell	SDM-S73E
Produkttyp	LCD-skärm
Skärmstorlek	17 tum (43,2 cm)
Maximal upplösning	1280 x 1024 pixlar
Paneltyp	Aktiv matris a-Si TFT
Ingångssignal	Analog RGB (HD15)
Horisontell frekvens	28 - 80 kHz
Vertikal frekvens	48 - 75 Hz
Strömförbrukning (normal)	45 W max.
Strömförbrukning (standby)	1 W max.
Strömförsörjning	100 - 240 V, 50/60 Hz
Mått med stativ (B x H x D)	367 x 403-463 x 234 mm
Mått utan stativ (B x H x D)	367 x 315 x 60 mm
Vikt med stativ	5,8 kg
Vikt utan stativ	4,1 kg
Lutningsvinkel	Cirka 5° framåt, 30° bakåt
Höjdjustering	Cirka 60 mm
Energisparfunktioner	ECO-läge (Hög, Medel, Låg, Användare)
Bildinställningar	Bakgrundsbelysning, Kontrast, Ljusstyrka, Fas/klocka, Centrering, Färg, Gamma
Menyspråk	Engelska, Franska, Tyska, Spanska, Italienska, Nederländska, Svenska, etc.
Underhåll	Rengör med en mjuk trasa; använd inte lösningsmedel
Säkerhet	Koppla ur före rengöring; undvik extrema temperaturer, stötar, damm
Reparerbarhet	Reservdelar finns; kontakta en auktoriserad Sony-återförsäljare

Vanliga frågor - SDM-S73E SONY

Vad gör jag om skärmen förblir svart?

Kontrollera att strömkabeln är ansluten och att MAIN POWER-omkopplaren är i läge I. Om strömindikatorn är röd, tryck på knappen ⏻. Kontrollera även videokabeln.

Varför visas meddelandet 'INGEN VIDEOINGÅNG'?

Det betyder att ingen videosignal detekteras. Kontrollera videokabelanslutningarna och att datorn inte är i viloläge. Tryck på en tangent på tangentbordet eller flytta musen.

Hur justerar jag skärpan?

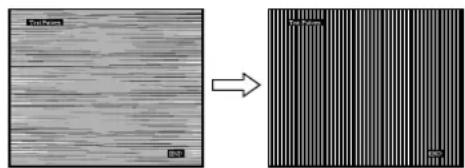

Använd menyn SKÄRM: justera först FAS för att eliminera horisontella band, sedan KLOCKA för vertikala band. Du kan också starta automatisk justering via AUTOMATISK.

Vad betyder meddelandet 'UTANFÖR FREKVENSMÅNGDEN'?

Ingångssignalen överskrider de frekvenser som stöds (horisontell < 80 kHz, vertikal < 75 Hz). Ställ in datorns upplösning till 1280 x 1024 eller lägre, och kontrollera frekvenserna.

Hur sparar jag energi med denna bildskärm?

Tryck på knappen ECO för att välja mellan lägena HÖG, MEDEL, LÅG eller ANVÄNDARE. Ju lägre nivå, desto mer minskas ljusstyrkan och strömförbrukningen.

Bilden flimrar eller hoppar, vad gör jag?

Justera pitch och fas i menyn SKÄRM. Kontrollera också att videokabeln är ordentligt ansluten och håll bildskärmen borta från källor till magnetfält.

Hur återställer jag inställningarna till standardvärden?

Gå till menyn ÅTERSTÄLL via knappen MENY, välj OK för att återställa alla inställningar utom språket.

LCD-skärmen har svarta eller ljusa punkter, är det normalt?

Ja, det är normalt. LCD-teknik med hög precision kan ha några fasta punkter (99,99% av pixlarna är aktiva). Det är inget fel.

Hur rengör jag skärmen på ett säkert sätt?

Koppla ur strömkabeln. Använd en mjuk, torr trasa. Vid behov, fukta trasan lätt med ett glasrengöringsmedel utan antistat. Använd aldrig alkohol, bensin eller slipande medel.

Kan jag använda en DVI-kabel på denna bildskärm?

Modellen SDM-S73E har ingen DVI-ingång. Den accepterar endast analoga signaler via kontakten HD15. För modellen SDM-S74E finns en DVI-D-ingång.

BRUKSANVISNING SDM-S73E SONY

Innehållsförteckning

Försiktighetsåtgärder 4

Delar och kontroller....5

Installation....6

Installation 1: Dra ut stativets låsbult ....6

Installation 2: Anslut bildskärmskablarna ....7

Installation 3: Ansluta nätkabeln....8

Installation 4: Fäst kablarna och sätt tillbaka den bakre panelen .. 8

Installation 5: Slå på strömmen till bildskärm och dator .....9

Installation 6: Justera höjd och lutning .... 10

Välja insignal (INPUT-knapp) (Gäller endast SDM-S74E) ..... 10

Anpassa bildskärmen....11

Hitta i menyn. 11

Justera bakgrundsbelysningen (BAKGRUNDSLJUS) ..... 12

- Justera kontrasten (KONTRAST) 12

Justera en bilds svartnivå (LJUSSTYRKA). 12

Justera bildens skärpa och centrering (BILD)

(SDM-S73E/S74E endast analog RGB-signal)....13

Justera färgtemperaturen (FÄRG)....14

γ Ändra gammainställningen (GAMMA) 15

Andra menyns position (MENYPOSITION) 15

→ Ändra ingång automatiskt (INGÅNGSSÖKNING)

(Gäller endast SDM-S74E)....15

A Välja språk för skärmmenyerna (LANGUAGE)....15

→… Återställa alla justeringar till sina ursprungliga värden

(ÄTERSTÄLL)....15

Låsa menyerna och kontrollerna (MENYLÅS) 16

Tekniska funktioner....16

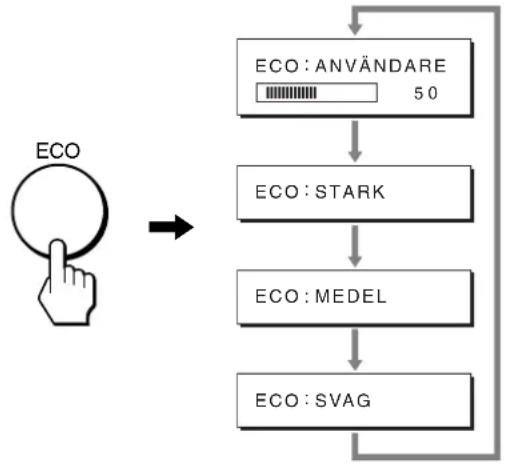

Minska strömförbrukningen (ECO läge) 17

Funktion för automatisk bildkvalitetsjustering

(SDM-S73E/S74E endast analog RGB-signal). 17

Felsökning ....18

Skärmmeddelanden 18

Symptom och åtgärder 19

Specifikationer ....22

Varning rörande strömanslutningar

- Använd medföljande nätkabel. Om du använder en annan nätkabel måste du kontrollera att den är lämplig som kabel i det elnät du använder.

För kunder i USA.

Om du inte använder rätt kabel uppfyller inte bildskärmen föreskrivna FCC-standarder.

För kunder i Storbritannien.

Om du använder bildskärmen i Storbritannien måste du se till att du använder den typ av kabel som används i Storbritannien.

Exempel på kontakttyper

för 100 till 120 V växelström (AC)

för 200 till 240 V växelström (AC)

endast 240 V växelström (AC)

Utrustningen bör installeras nära ett lättåtkomligt vägguttag.

Installation

Bildskärmen ska inte installeras eller lämnas:

• På platser där det råder extrem temperatur, t.ex. nära ett värmeelement, värmeutsläpp eller i direkt solljus. Om bildskärmen utsätts för extrema temperaturer, t.ex. i en bil parkerad i direkt solljus eller i närheten av ett värmeelement, kan det orsaka formförändringar i bildskärmens hölje och/eller funktionsstörningar.
• På platser som är utsatta för mekaniska vibrationer eller stötar.
• Nära utrustning som genererar starka magnetfält, t.ex. TV-apparater eller olika hushållsapparater.
• På platser där det finns stora mängder damm, smuts eller sand, t.ex. nära ett öppet fönster eller intill en ytterdörr. Om du tillfälligt använder bildskärmen utomhus måste du skydda bildskärmen mot kringflygande damm och smuts. Annars kan det uppstå funktionsfel som inte kan åtgårdas.

Hantering av LCD-skärmen

• Låt inte LCD-skärmen stå vänd mot solen eftersom det kan skada LCD-skärmen. Var särskilt försiktig om du placerar bildskärmen vid ett fönster.
• Tryck inte på eller repa LCD-skärmen. Placera inte tunga föremål på LCD-skärmen. Då kan skärmen slå sig vilket i sin tur kan leda till funktionsstörningar hos LCD-panelen.
• Om bildskärmen används där det är kallt kan det hända att bilderna "släpar efter" på skärmen. Det är inte ett tecken på att något är fcl. Bilden kommer att visas som vanligt när temperaturen stigit till normal driftstemperatur igen.
• Om en stillbild visas under en längre tid kan rester av bilden dröja sig kvar under en kortare tid. Restbilden försvinner till slut.
• LCD-panelen blir varm när du använder den. Det är inte ett tecken på att något är fel.

Information om LCD (flytande kristallskärm, Liquid Crystal Display)

Observera att LCD-skärmen är en produkt som tillverkas med hög precision. Trots det kan svarta eller ljusa punkter (röda, blå eller gröna) ständigt visas på LCD-skärmen. Dessutom kan oregelbundet färgade band eller oregelbunden ljusstyrka förekomma på LCD-skärmen. Det är inte ett tecken på att något är fel. (Effektiva bildpunkter: över 99,99%)

Underhåll

• Koppla bort nätkabeln från vägguttaget innan du rengör bildskärmen.
• Rengör LCD-skärmen med en mjuk duk. Om du använder ett glasrengöringsmedel måste du kontrollera att det inte innehåller någon typ av antistatiskt medel eller liknande tillsatser eftersom det kan repa LCD-skärmens ytskikt.
• Rengör chassi, panel och reglage med en mjuk duk, lätt fuktad med ett milt rengöringsmedel. Använd inga typer av skurdukar med slipmedel, skurpulver eller lösningsmedel som t.ex. alkohol eller bensin.
• Gnugga, vidrör eller knacka inte på skärmens yta med vassa eller sträva föremål som t.ex. pennor eller skruvmejslar. Det kan leda till att bildröret repas.
• Observera att det material som bildskärmen är konstruerad av, liksom ytbeläggningen på LCD-skärmen, kan slitas ned och försämras om bildskärmen utsätts för flyktiga lösningsmedel t.ex. insektsgift, likaså vid en längre tids kontakt med gummi eller vinylmaterial.

Transport

• Koppla bort alla kablar från bildskärmen och fatta tag om LCD-skärmens sidor med båda händerna. Se upp så att inte skärmen repas under transporten. Om du tappar bildskärmen kan både du eller bildskärmen skadas.
• Använd originalkartongen, stativets låsbult och förpackningsmaterialet vid transport av denna bildskärm för reparation eller sändning.

Skrotning av bildskärmen

• Kasta inte bildskärmen med hushållssoporna.
• Lysröret som används i den här bildskärmen innehåller kvicksilver. Skrotning av bildskärmen måste utföras enligt de lokala regler och förordningar som gäller.

Delar och kontroller

Mer information finns på de sidor som anges inom parenteserna. Bilderna av bildskärmen på den här sidan visar modell SDM-S74E.

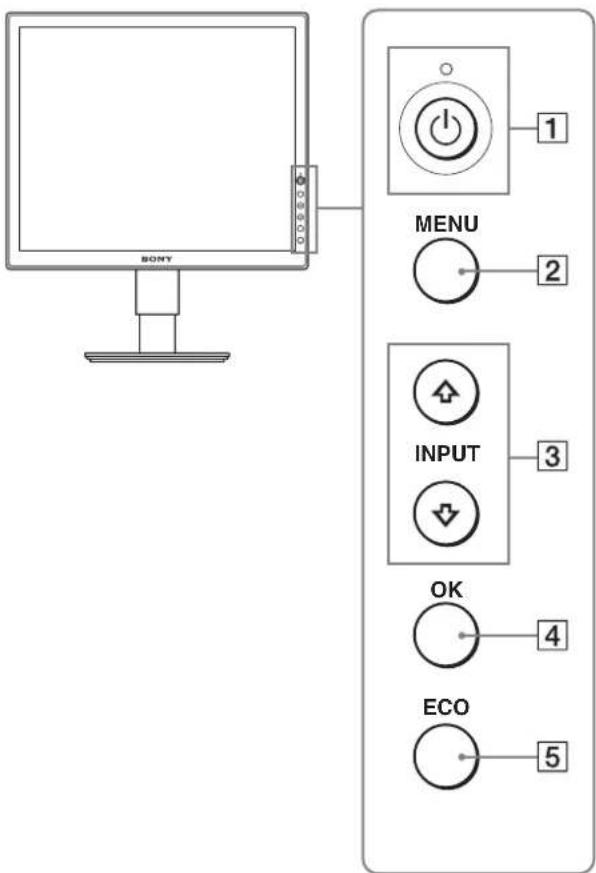

LCD-skärmens framsida

SONY MENU INPUT OK ECO 1 2 3 4 5

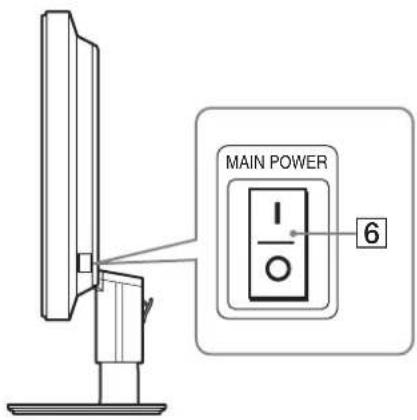

LCD-skärmen sedd från sidan

1 ⏻ Strömbrytare och ⏻ strömindikator (sidor 9, 16) Med den här strömbrytaren slår du på strömmen till bildskärmen när ⏻ strömindikatorn lyser rött. Du stänger av bildskärmen genom att trycka på samma knapp en gång till. Om ⏻ strömindikatorn inte tänds trycker du på MAIN POWER (6).
2 MENU-knapp (sidor 11, 12) Med den här knappen öppnar och stänger du menyskärmen.
3 ↓/↑, knappar (sid. 12) Med de här knapparna väljer du menyalternativ och gör justeringar. På SDM-S74E kan man även byta videoinsignal med hjälp av de här knapparna genom att växla mellan INPUT1 och INPUT2 när två datorer är anslutna till bildskärmen. (Kan bara användas när menyn är avstängd.)
4 OK-knapp (sid. 12) Men den här knappen aktiverar du det valda menyalternativet och de justeringar som du gjort med knapparna ↓/↑ (3).
5 ECO-knapp (sid. 17) Den här knappen använder du när du vill minska strömförbrukningen.
6 MAIN POWER-omkopplare (sid. 9) Den här knappen är bildskärmens huvudströmbrytare. Med den slår du på och av huvudspänningen.
1 ⏻ Strömbrytare och ⏻ strömindikator (sidor 9, 16) Med den här strömbrytaren slår du på strömmen till bildskärmen när ⏻ strömindikatorn lyser rött. Du stänger av bildskärmen genom att trycka på samma knapp en gång till. Om ⏻ strömindikatorn inte tänds trycker du på MAIN POWER (6).
2 MENU-knapp (sidor 11, 12) Med den här knappen öppnar och stänger du menyskärmen.
3 ↓/↑, knappar (sid. 12) Med de här knapparna väljer du menyalternativ och gör justeringar. På SDM-S74E kan man även byta videoinsignal med hjälp av de här knapparna genom att växla mellan INPUT1 och INPUT2 när två datorer är anslutna till bildskärmen. (Kan bara användas när menyn är avstängd.)
4 OK-knapp (sid. 12) Men den här knappen aktiverar du det valda menyalternativet och de justeringar som du gjort med knapparna ↓/↑ (3).
5 ECO-knapp (sid. 17) Den här knappen använder du när du vill minska strömförbrukningen.
6 MAIN POWER-omkopplare (sid. 9) Den här knappen är bildskärmens huvudströmbrytare. Med den slår du på och av huvudspänningen.

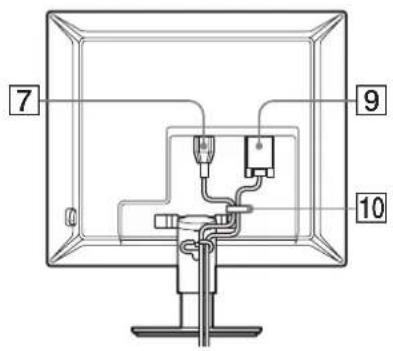

SDM-S73E

7 9 10

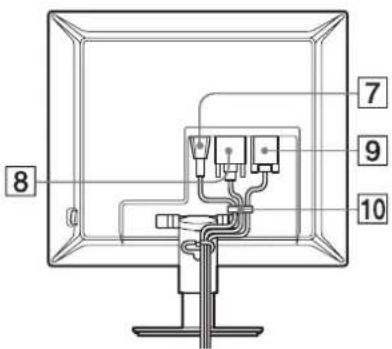

SDM-S74E

8 7 9 10

7 AC IN-anslutning (sid. 8)

Här ansluter du nätkabeln (medföljer).

8 DVI-D-ingång (digital RGB) (Gäller endast SDM-S74E) (sid. 7)

Den här ingången tar emot digitala RGB-videosignaler enligt DVI Rev. 1.0.

9 HD15-ingång (analog RGB) (sid. 7)

Den här ingången är avsedd för analoga RGB-videosignaler (0,700 Vp-p, positiv) och synksignaler.

10 Kabelhållare (sid. 8)

Med kabelhållaren fäster du kablar och kontakter på bildskärmen.

Installation

Innan du använder bildskärmen bör du kontrollera att följande finns med i förpackningen.

• LCD-bildskärm
• Nätkabel
• HD15-HD15-videokabel (analog RGB)
• DVI-D-videokabel (digital RGB) (Gäller endast SDM-S74E)
- CD-ROM-skiva (programvara för Windows/Macintosh, bruksanvisningar m.m.)
• Garantikort
- Snabbstartguide

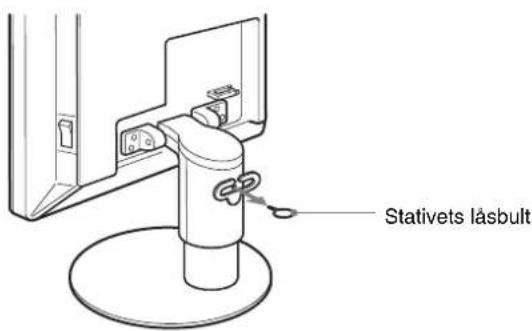

Installation 1: Dra ut stativets låsbult

Stativets läsbult

Installation 2:Anslut bildskärmskablarna

• Se till att strömmen till bildskärm och dator är avslagen innan du gör anslutningen.
• När du ansluter datorn till bildskärmens HD15-ingång (analog RGB), se "Anslut en dator som har en HD15-utgång (analog RGB)". (sid. 7)

Obs!

• Vidrör inte stiften i kontakten på videokabeln: stiften böjs lätt.
• Kontrollera att HD15-anslutningen hamnar rätt när du ansluter videokabeln eftersom stiften annars kan böjas.

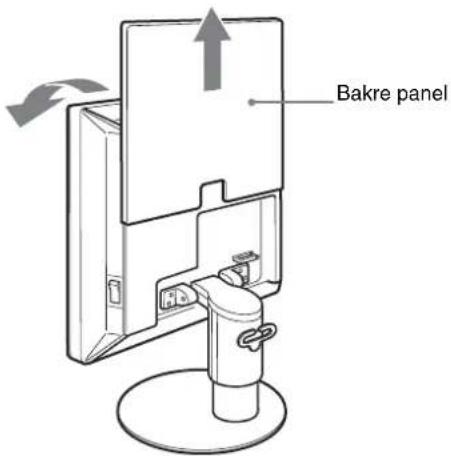

1 Skjut upp det bakre skyddet.

2 Fäll bildskärmen framåt.

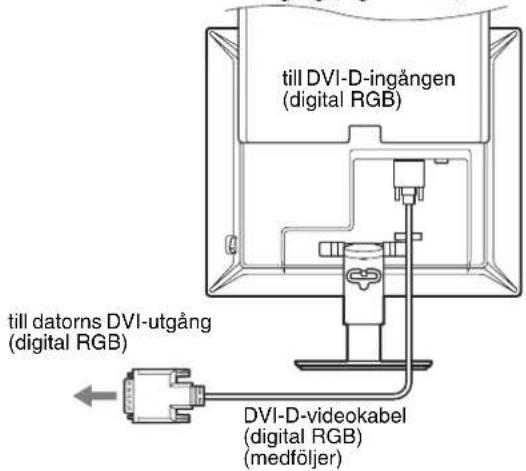

Anslut en dator som har en DVI-utgång (digital RGB) (Gäller endast SDM-S74E)

Med den medföljande DVI-D-videokabeln (digital RGB) ansluter du datorn till bildskärmens DVI-D-ingång (digital RGB).

till DVI-D-ingången (digital RGB) till datorns DVI-utgång (digital RGB) DVI-D-videokabel (digital RGB) (medföljer)

Anslut en dator som har en HD15-utgång (analog RGB)

Med den medföljande HD15-HD15-videokabeln (analog RGB) ansluter du datorn till bildskärmens HD 15-ingång (analog RGB).

Anslut datorn enligt följande illustrationer.

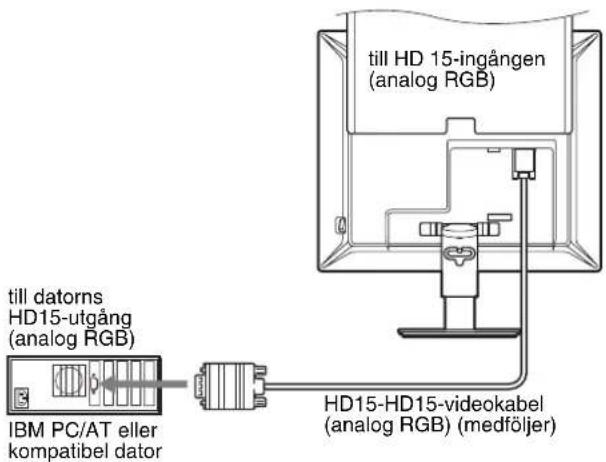

■ Anslutning till en IBM PC/AT eller kompatibel dator

till datorns HD15-utgång (analog RGB) IBM PC/AT eller kompatibel dator till HD 15-ingången (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer)

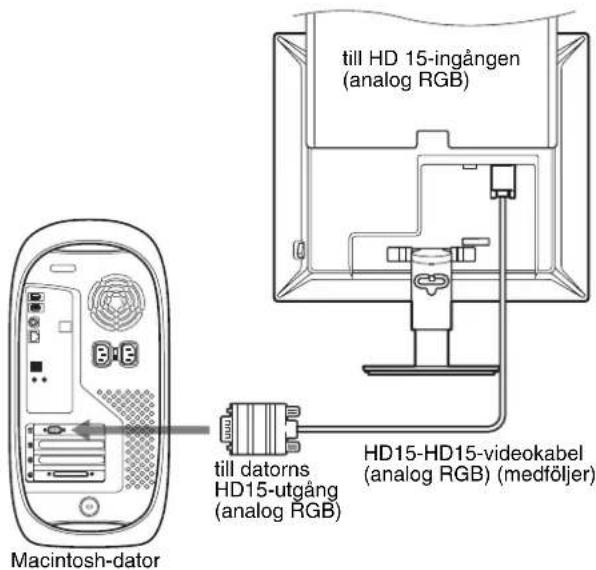

■ Ansluta till en Macintosh-dator

till HD 15-ingången (analog RGB) till datorns HD15-utgång (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer) Macintosh-dator

Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videokabeln.

Installation 3: Ansluta nätkabeln

1 Anslut den medföljande nätkabeln till bildskärmens AC IN-anslutning och se till att den sitter ordentligt.
2 Anslut den andra änden till ett vägguttag och se till att den sitter ordentligt.

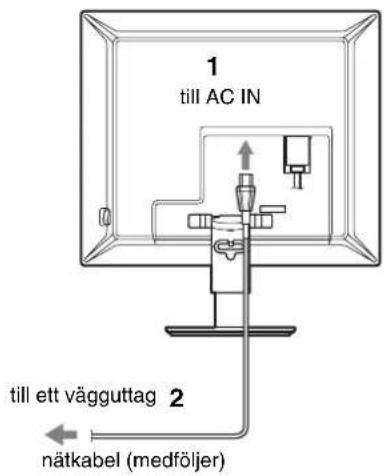

SDM-S73E

1 till AC IN till ett vägguttag 2 nätkabel (medföljer)

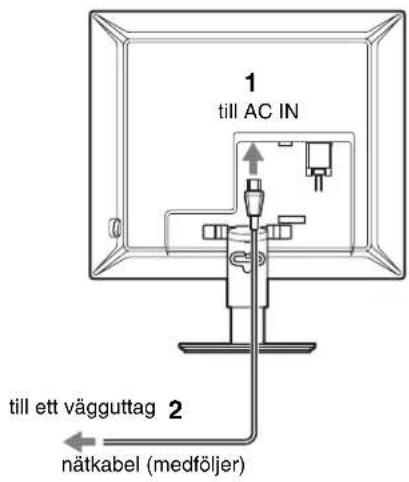

SDM-S74E

1 till AC IN till ett vägguttag 2 nätkabel (medföljer)

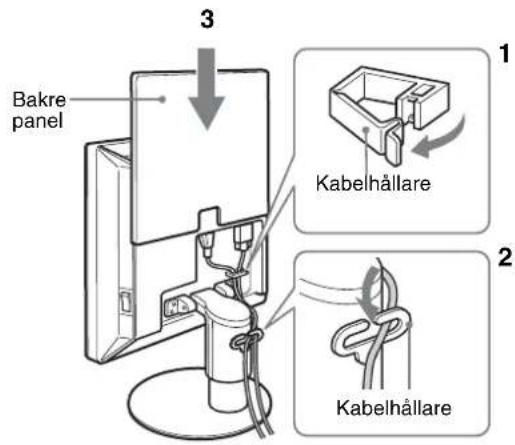

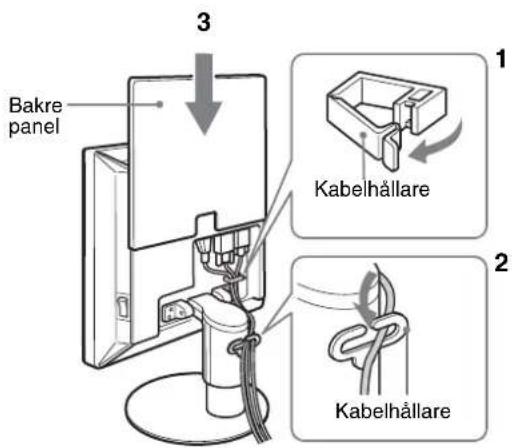

Installation 4: Fäst kablarna och sätt tillbaka den bakre panelen

1 Anslut nätkabeln och videokablarna med hjälp av kabelhållaren på chassit.
2 Fäst kablarna med hjälp av kabelhållaren på stativet.
3 Skjut ned det bakre skyddet.

SDM-S73E

Bakre panel 3 1 Kabelhållare 2 Kabelhållare

SDM-S74E

Bakre panel 3 1 Kabelhållare 2 Kabelhållare

Installation 5: Slå på strömmen till bildskärm och dator

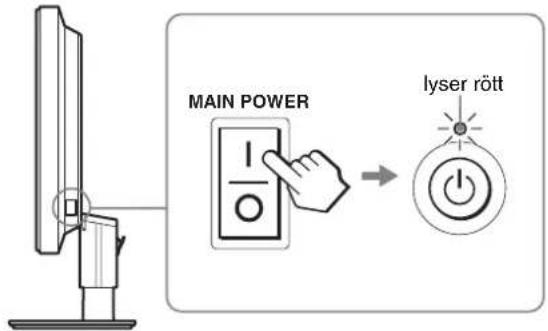

1 Tryck på MAIN POWER-omkopplaren på bildskärmens högra sida mot I, om den inte redan står i rätt läge. Se till att ⏻ strömindikatorn lyser rött.

MAIN POWER lyser rött

Obs!

Vid leverans från fabriken står MAIN POWER-omkopplaren i påslaget läge (1).

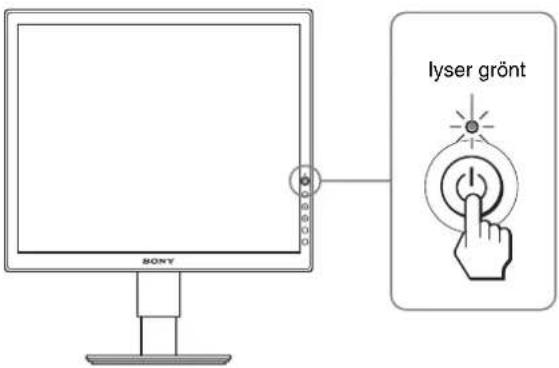

2 Tryck på ⏻ strömbrytaren till höger på bildskärmens framsida.

strömindikatorn tänds och lyser grönt.

lyser grönt SONY

3 Slå på strömmen till datorn.

4 Välj önskad ingångssignal genom att trycka på ↓/↑ knappen (Gäller endast SDM-S74E).

Bilden från den valda ingången visas på skärmen.

För mer information, se "Välja insignal (INPUT-knapp)

(Gäller endast SDM-S74E)" på sidan 10.

Installationen av bildskärmen är klar. Om det behövs justerar du bilden med hjälp av bildskärmskontrollerna (sid. 11).

Om ingen bild visas på bildskärmen

• Kontrollera att nätkabeln och videokabeln är korrekt anslutna.
• Om "INGEN IN SIGNAL" visas på bildskärmen:
  – Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.
• Kontrollera att inställningen för insignalen är korrekt genom att trycka på ↓/↑ knappen (Gäller endast SDM-S74E) (sid. 10).
• Om "KABEL EJ ANSLUTEN" visas på bildskärmen:
• Kontrollera att bildskärmskablarna är korrekt anslutna.
• Kontrollera att inställningen för insignalen är korrekt genom att trycka på ↓/↑ knappen (Gäller endast SDM-S74E) (sid. 10).
• Om "UTANFÖR FREKVENSOMFÅNG" visas på bildskärmen:

Ansluter du den bildskärm du använde tidigare. Ställ sedan in datorns grafikkort inom följande värden.

SDM-S73E

	Analog RGB
Horisontell frekvens	28 – 80 kHz
Vertikal frekvens	48 – 75 Hz
Upplösning	1280 × 1024 eller mindre

SDM-S74E

	Analog RGB Digital RGB
Horisontell frekvens	28 – 80 kHz 28 – 64 kHz
Vertikal frekvens	48 – 75 Hz 60 Hz
Upplösning	1280 × 1024 eller mindre

Mer information om skärmmeddelandena finns under "Symptom och åtgärder" på sidan 19.

Inga särskilda drivrutiner krävs

Bildskärmen hanterar standarden "DDC" Plug & Play och identifierar automatiskt all information om bildskärmen. Du behöver inte installera några särskilda drivrutiner på datorn.

Första gången du slår på strömmen till datorn, efter det att du har anslutit bildskärmen, kan det hända att installationsguiden visas på skärmen. I så fall följer du instruktionerna på skärmen. Plug & Play-bildskärm är automatiskt valt så att du kan använda den här bildskärmen.

Den vertikala frekvensen ändras till 60 Hz.

Eftersom det förekommer minimalt med flimmer hos den här bildskärmen kan du använda den som den är. Du behöver inte ställa in den vertikala frekvensen på ett särskilt högt värde.

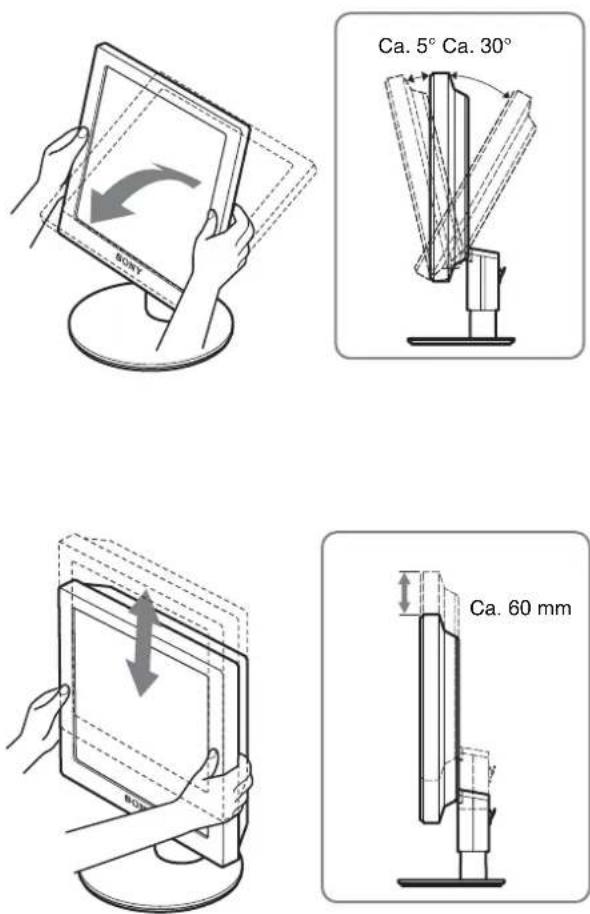

Installation 6: Justera höjd och lutning

Bildskärmen kan lutas inom nedanstående vinklar.

Håll om LCD-panelens båda sidor och vinkla sedan skärmen.

Använda bildskärmen på ett bekvämt sätt

Ställ in bildskärmens visningsvinkel efter höjden på skrivbord och arbetsstol så att du slipper störande reflexer från bildskärmen.

Obs!

Var försiktig och arbeta långsamt när du justerar skärmens lutning och höjd och se till att bildskärmen inte slår mot underlaget den står på.

Välja insignal (INPUT-knapp) (Gäller endast SDM-S74E)

Tryck på knapparna ↓/↑.

Insignalen ändras varje gång du trycker på de här knapparna.

Skärmmeddelande (visas ungefär 5 sekunder i skärmens övre vänstra hörn).	Konfiguration för insignalen
INPUT1 : DVI-D DVI-D-ingång (digital RGB)för INPUT1
INPUT2 : HD15 HD15-ingång (analog RGB)för INPUT2

Anpassa bildskärmen

Innan du gör några justeringar

Anslut bildskärm och dator och slå sedan på strömmen till dem. För bästa resultat bör du vänta minst 30 minuter efter det att bildskärmen anslutits till datorn och slagits på innan du gör några justeringar.

Du kan göra ett flera olika bildskärmsjusteringar med hjälp av den meny som visas på skärmen.

Hitta i menyn

Visa huduvmenyn på skärmen genom att trycka på MENU-knappen. Se sid. 12 för mer information om hur du använder MENU-knappen.

MENU BAKGRUNDSLIUS 100 1280 1024 60Hz

Du väljer bland de ikoner som visas på ovanstående bild av huvudmenyn med hjälp av ↓/↑ och OK-knapparna. Följande meny 1\~11 visas. (Fortsätt att trycka på ↓ för att rulla ned tills ikonerna i menyn 11 visas.) Mer information om hur du använder ↓/↑ och OK-knapparna, se sid. 12.

1BAKGRUNDSLJUS (sid. 12)

Justera

bakgrundsbelysningens

styrka genom att välja menyn BAKGRUNDSLJUS.

2 KONTRAST ① (sid. 12)

Justera bildens konstrast genom att välja menyn KONTRAST.

3 LJUSSTYRKA (sid. 12)

Justera bildens ljusstyrka (svartnivå) genom att välja menyn LJUSSTYRKA.

4 BILD (sid. 13)

Justera bildens skärpa (fas/pixeljustering) eller bildens centrering (horisontell/vertikal position) genom att välja BILD.

5FÄRG (sid. 14)

Justera bildens

färgtemperatur genom att välja menyn FÄRG. Då påverkar du tonen på skärmen.

6 GAMMA γ (sid. 15)

Ändra inställningarna för bildens färgnyans genom att välja menyn GAMMA.

7 MENYPOSITION (sid. 15)

Ändra placeringen av skärmmenyn genom att välja MENYPOSITION.

8 INGÅNGSSÖKNING (Gäller endast SDM-S74E) (sid. 15)

Välj menyn INGÅNGSSÖKNING för att ändra ingången automatiskt.

9 LANGUAGE (sid. 15)

Om du vill ändra språk för menyer och meddelanden väljer du LANGUAGE.

10 ÅTERSTÄLL →← (sid. 15)

Äterställer justeringarna till sina ursprungliga värden.

11 MENYLÅS (sid. 16)

Om du vill förhindra att inställningarna återställs eller ändras av misstag kan du låsa knapparna.

■ Använda MENU, ↓/↑ och OK-knapparna

1 Visa huvudmenyn.

Visa huvudmenyn på skärmen genom att trycka på MENU-knappen.

2 Markera den meny som du tänker göra justeringarna i.

Visa önskad meny genom att trycka på ↓/↑-knapparna. Välj menyalternativ genom att trycka på OK-knappen.

INPUT OK

3 Justera menyalternativet.

Du gör inställningen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

När du trycker på OK-knappen lagras inställningen, sedan återgår skärmen till föregående meny.

INPUT OK

4 Stäng menyn.

Återgå till normal visning genom att trycka på MENU-knappen. Om du inte trycker på några knappar stängs menyn automatiskt efter ungefär 30 sekunder.

- Återställa justeringarna till de ursprungliga inställningarna

Du kan återställa justeringarna via ÅTERSTÄLL-menyn. Mer information om hur du återställer justeringarna finns under ⋯ (ÅTERSTÄLL) på sid. 15.

Justera bakgrundsbelysningen (BAKGRUNDSLJUS)

Om bildskärmen är för ljus kan du justera bakgrundsbelysningen så att skärmen är lättare att se.

Obs!

Bakgrundsbelysningen kan inte justeras när läget ECO är ställt på STARK, MEDEL eller SVAG (sid. 17).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BAKGRUNDSLJUS) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn BAKGRUNDSLJUS visas på skärmen.

3 Justera bakgrundsbelysningen genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

- Justera kontrasten (KONTRAST)

Justera bildkonstrasten.

Obs!

Kontrasten kan inte justeras när läget ECO är ställt på STARK, MEDEL eller SVAG (sid. 17).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj Ⓐ (KONTRAST) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn KONTRAST visas på skärmen.

3 Justera kontrasten genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Justera en bilds svartnivå (LJUSSTYRKA)

Justera bildens ljusstyrka (svartnivå).

Obs!

Ljusstyrkan kan inte justeras när läget ECO är ställt på STARK, MEDEL eller SVAG (sid. 17).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj ⚙ (LJUSSTYRKA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LJUSSTYRKA visas på skärmen.

3 Justera ljusstyrkan genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

A Justera bildens skärpa och centrering (BILD) (SDM-S73E/S74E endast analog RGB-signal)

Obs!

När digitala RGB-signaler tas emot via DVI-D-anslutningen behöver du inte göra någon justering.

■ Funktion för automatisk bildkvalitetsjustering

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen (sid. 17).

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ strömbrytaren.

Om det verkar som om bildskärmens funktion för automatisk bildkvalitetsjustering inte kan justera bilden ordentligt

Du kan göra ytterligare automatiska justeringar av bildkvaliteten för den aktuella insignalen. (Se AUTO nedan.)

Om du fortfarande behöver göra ytterligare justeringar av bildkvaliteten

Du kan justera bildens skärpa (fas/pixeljustering) manuellt, liksom positionen (horisontell/vertikal position).

Dessa justeringar lagras i minnet och hämtas automatiskt in när bildskärmen tar emot samma insignal.

Det kan hända att du måste göra om dessa inställningar om du ändrar insignalen i samband med att du återansluter datorn till bildskärmen.

Gör ytterligare automatiska justeringar för bildkvaliteten för den aktuella insignalen (AUTO)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

3 Välj AUTO genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Gör de nödvändiga justeringarna av bildens fas, pixeljustering och horisontella/vertikala position för den aktuella insignalen och lagra dem i minnet.

4 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildskärpan manuellt (FAS/PIXELJUSTERA)

Du kan justera bildskärpan på följande sätt.

1 Ställ upplösningen på 1280 × 1024 på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan, välj region och modell och visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj FAS genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FAS visas på skärmen.

7 Tryck på ↓/↑-knapparna tills de horisontella linjerna minimerats.

Justera så att de horisontella linjerna minimeras.

8 Tryck på OK-knappen.

Huvudmenyn visas på skärmen.

Syns vertikala linjer över hela skärmen ställer du in pixeljusteringen genom att utföra följande steg.

9 Välj PIXELJUSTERA genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn PIXELJUSTERA visas på skärmen.

10 Tryck på ↓/↑-knapparna tills de vertikala linjerna försvinner.

Justera tills de vertikala linjerna försvinner.

11 Stäng testmönstret genom att klicka på END på skärmen.

12 Tryck på OK-knappen.

13 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildens position manuellt (H CENTRERING/V CENTRERING)

Om bilden inte är centrerad till mitten av skärmen justerar du centreringen på följande sätt.

1 Ställ upplösningen på 1280 × 1024 på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan, välj region och modell och visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj H CENTRERING eller V CENTRERING genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

7 Centrera testmönstret på skärmen genom att trycka på ↓/↑-knapparna.

8 Stäng testmönstret genom att klicka på END på skärmen.

9 Tryck på OK-knappen.

10 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

Justera färgtemperaturen (FÄRG)

Du kan välja bildens färgnivå för det vita färgfältet från de standardinställda färgtemperaturerna.

Om det behövs kan du också fininställa färgtemperaturen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (FÄRG) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

3 Välj önskad färgtemperatur genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Vita färger ändras från en blåaktig nyans till en rödaktig när färgtemperaturen sänks från 9300K till 6500K.

■ Finjustera färgtemperaturen (ANV JUSTERING)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (FÄRG) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

3 Välj JUSTERA genom att trycka på ↓/↑ -knapparna, tryck sedan på OK-knappen.

Menyn för fininställning av färgtemperaturen visas på skärmen.

ANV JUSTERING R 128 G 128 B 128 1280 1024 60 Hz /

4 Välj R (röd) eller B (blå) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen. Justera sedan färgtemperaturen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Eftersom den här inställningen ändrar färgtemperaturen genom att öka eller minska färgkomponenterna R och B i förhållande till G (grön) har färgkomponenten G ett fast värde.

5 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Den nya färginställningen lagras i minnet för ANV JUSTERING och hämtas in automatiskt varje gång du väljer ANVÄNDARE.

Huvudmenyn visas på skärmen.

γ Ändra gammainställningen (GAMMA)

Du kan associera skärmbildens färgnyans till bildens ursprungliga färgnyans.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (GAMMA) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn GAMMA visas på skärmen.

3 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Ändra menyns position (MENYPOSITION)

Du kan ändra menyns position t.ex. om den skulle ligga i vägen för en bild på skärmen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (MENYPOSITION) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn MENYPOSITION visas på skärmen.

3 Välj önskad position genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Du kan flytta menyn till ett av de 9 lägen som finns tillgängliga.

Ändra ingång automatiskt (INGÅNGSSÖKNING) (Gäller endast SDM-S74E)

Om du väljer AUTO PÅ i menyn INGÅNGSSÖKNING identifierar bildskärmen automatiskt en insignal från en ingång och ändrar ingång automatiskt innan bildskärmen växlar över till energisparläge.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (INGÅNGSSÖKNING) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn INGÅNGSSÖKNING visas på skärmen.

3 Välj önskat läge genom att trycka på ↓/↑ -knapparna, tryck sedan på OK.

• AUTO PÅ:När det inte finns någon insignal i den valda ingången eller när du väljer en ingång med ↓/↑
  -knappen på bildskärmen och ingången saknar insignal, visas skärmmeddelandet (sid. 18) och bildskärmen söker automatiskt insignal från en annan ingång så att ingången kan ändras.
  När ingången ändrats, visas den valda ingången på den övre vänstra delen av skärmen.
  Om det inte finns någon insignal växlar bildskärmen automatiskt över till energisparläge.

- AUTO AV:Ingången ändras inte automatiskt. Byt ingång genom att trycka på ↓/↑-knapparna.

A Välja språk för skärmmenyerna (LANGUAGE)

Du kan ändra språket som används för menyerna och de meddelanden som visas på skärmen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (LANGUAGE) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LANGUAGE visas på skärmen.

3 Välj språk genom att trycka på knapparna ↓/↑ och tryck sedan på OK.

• ENGLISH: Engelska
• FRANÇAIS: Franska
• DEUTSCH: Tyska
- ESPAÑOL: Spanska
• ITALIANO: Italienska
• NEDERLANDS: Nederländska
• SVENSKA
• РУССКИЙ: R y
• : 由本語ska
• :Kinesiska

→← Återställa alla justeringar till sina ursprungliga värden (ÅTERSTÄLL)

Återställer justeringarna till sina ursprungliga värden.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj →← (ÄTERSTÄLL) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn ÄTERSTÄLL visas på skärmen.

3 Välj önskat läge genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

• OK: Återställa alla justeringar till de ursprungliga inställningarna. Inställningen för 📂LANGUAGE) återställs inte på det här sättet.
• AVBRYT: Avbryta återställningen och återgå till menyskärmen.

Låsa menyerna och kontrollerna (MENYLÅS)

Om du vill förhindra att inställningarna återställs eller ändras av misstag kan du låsa knapparna.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj O _π (MENYLÅS) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn MENYLÅS visas på skärmen.

3 Välj PÅ eller AV genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

• PÅ: Bara ⏻ (ström)omkopplaren kan användas. Försöker du utföra någon annan funktion visas ikonen ON (MENYLÅS) på skärmen.
• AV: Ställer (MENYLÅS) på AV. Om du har ställt Oπ (MENYLÅS) på PÅ och trycker på MENU- knappen väljs (MENYLÅS) automatiskt.

Tekniska funktioner

Energisparfunktion

Den här bildskärmen uppfyller de riktlinjerna för energibesparing som tagits fram av VESA, ENERGY STAR och NUTEK. Om bildskärmen är ansluten till en dator eller grafikkort som hanterar standarden DPM (Display Power Management) minskar bildskärmen automatiskt strömförbrukningen på det sätt som visas nedan.

SDM-S73E

Energiläge Strömförbrukning ⏻ (ström) indikator
normal drift 45 W (max.) grön
aktiv av*	1 W (max.)** orange (deep sleep)
ström av 1 W (max.) röd
huvudströmmen	0 W av är av

SDM-S74E

Energiläge Strömförbrukning	+ (ström) indikator
normal drift 45 W (max.) grön
aktiv av* 1 W (max.)** orange (deep sleep)
ström av 1 W (max.) röd
huvudströmmen 0 W avär av

* När datorn går in i läget "aktiv av" tas ingen insignal emot och INGEN INSIGNAL visas på skärmen. Efter 5 sekunder går bildskärmen in i energisparläget. "Deep sleep" är ett energisparläge som definierats av Environmental Protection Agency.
** Den högsta energiförbrukningen är 1,0 W i områden med 100-120 V AC.

Minska strömförbrukningen (ECO läge)

Genom att trycka flera gånger på ECO-knappen på bildskärmens framsida kan du ställa in bildskärmens ljusstyrka.

De olika lägena visas på skärmen och ljusstyrkan minskas efter vilket läge du väljer. Menyn stängs automatiskt efter ungefär 5 sekunder.

Bildskärmens ljustyrka och strömförbrukning minskas när du ändrar läget från STARK till MEDEL och från MEDEL till SVAG.

Ursprunglig inställning av bildskärmens ljusstyrka är ANVÄNDARE.

Om du väljer ANVÄNDARE kan du justera bakgrundsbelysningen genom att trycka på ↓/↑-knapparna på samma sätt som när du väljer BAKGRUNDSLJUS i menyn.

Obs!

Alternativen BAKGRUNDSLJUS, KONTRAST och LJUSSTYRKA är bara tillgångliga i menyn när ECO-läget är ställt på ANVÄNDARE (sid. 12).

Funktion för automatisk bildkvalitetsjustering (SDM-S73E/S74E endast analog RGB-signal)

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen.

Det fabriksinställda läget

För att uppnå en så god bildkvalitet som möjligt i bildskärmens mitt jämförs den mottagna insignalen automatiskt med de fabriksinställda lägen som finns lagrade i bildskärmens minne. Om insignalen överensstämmer med något av de fabriksinställda lägena visas bilden automatiskt på skärmen med rätt inställningar.

Om insignalen inte stämmer med något av de fabriksinställda lägena

När bildskärmen tar emot en insignal som inte stämmer överens med något av de fabriksinställda lägena aktiveras funktionen för automatisk justering av bildkvaliteten. På det sättet garanteras du att alltid få en skarp skärmbild (inom följande frekvensintervall): Horisontell frekvens: 28 – 80 kHz Vertikal frekvens: 48 – 75 Hz

Första gången en insignal, som inte stämmer överens med något av de fabriksinställda lägena, tas emot tar det längre tid än vanligt innan bilden visas på skärmen, eftersom den automatiska inställningen tar en liten stund att utföra. Eftersom den nya inställningen lagras i bildskärmens minne visas bilden i fortsättningen lika snabbt som om signalen motsvarat något av de fabriksinställda lägena.

Om du justerar fas, pixeljustering och bildpositionen manuellt

För vissa insignaler kan det hända att bildskärmens funktion för automatiskt bildjustering inte klarar av att till hundra procent justera bildens position, fas och pixeljustering. I så fall kan du utföra dessa justeringar manuellt (sid. 13). När du har utfört dessa inställningar manuellt lagras de i minnet som ett användarläge och hämtas automatiskt in när bildskärmen tar emot samma insignal igen.

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström)omkopplaren.

Felsökning

Läs igenom följande avsnitt innan du kontaktar teknisk support.

Skärmmeddelanden

Om något är fel på insignalen visas ett av följande meddelanden på skärmen. Hur du löser problemet, se "Symptom och åtgårder" på sidan 19.

Om "UTANFÖR FREKVENSOMFÅNG" visas på skärmen

Det här är ett tecken på att insignalen inte stämmer överens med specifikationerna för bildskärmen. Kontrollera följande alternativ.

För mer information om skärmmeddelanden, se "Symptom och åtgärder" på sidan 19.

Om "xxx.xkHz/ xxxHz" visas

Det här är ett tecken på att antingen den horisontella eller den vertikala frekvensen inte stämmer överens med bildskärmens specifikationer.

Siffrorna anger den horisontella och vertikala frekvensen för den aktuella insignalen.

SDM-S73E

INFORMATION VENSOMF ANUTANFÖR FREK xxxx.xkHz/xxxxHz

SDM-S74E

INFORMATNO UTANFÖR FREK VENSOMF &N INSIGNAL 1:DVI - D xxxx.xkHz/xxxxz

Om "UPPLÖSNING > 1280 × 1024" visas

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1280 × 1024 eller lägre).

SDM-S73E

INFORMATION UTANFÖR FREKVENSomFÄNG UPPLÖSNING > 1280X1024

SDM-S74E

INFORMATION UTANFÖR FREKVENSOMFÄN INSIGNAL1:DVI-D UPPLÖSNING > 1280X1024

Om "INGEN INSIGNAL" visas på skärmen

Det här meddelandet innebär att ingen signal tas emot från den valda anslutningen.

Då INGÅNGSSÖKNING (sid. 15) är inställd på AUTO PÅ i SDM-S74E, hittar bildskärmen en annan insignal och byter ingång automatiskt.

SDM-S73E

INFORMATION INGEN INSIGNAL GÀ T I LL ENERGI SPAR

SDM-S74E

INFORMATION INGEN INSIGNAL INSIGNAL: DVI-D GÂTILL ENERGI SPAR

"GÅ TILL ENERGISPAR"

Bildskärmen växlar över till energisparläge ungefär 5 sekunder efter det att meddelandet visades.

Om "KABEL EJ ANSLUTEN" visas på skärmen

Det här meddelandet innebär att videokabeln har kopplats bort från den valda anslutningen.

Då INGÅNGSSÖKNING (sid. 15) är inställd på AUTO PÅ i SDM-S74E, hittar bildskärmen en annan insignal och byter ingång automatiskt.

SDM-S73E

INFORMATNO KABEL EJ ANSLUTEN

SDM-S74E

Symptom och åtgärder

Om du kan lokalisera ett problem till en dator eller annan utrustning som är ansluten, finns mer information i bruksanvisningen till den anslutna datorn/utrustningen.

Symptom Kontrollera följande
Ingen bild
Om indikatorn ⏻ (ström) inte lyser eller om indikatorn ⏻(strömindikator) inte tänds när du trycker på ⏻ (strömbrytare),	Kontrollera att nätkabeln är korrekt ansluten.Kontrollera att bildskärmens huvudströmbrytare (MAIN POWER) är påslagen (sid. 9).
Om indikatorn ⏻ (ström) lyser rött när den tänds,	Kontrollera att ⏻ (strömbrytare) är påslagen.
Om KABEL EJ ANSLUTEN visas på skärmen,	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).Se efter så att inte stiften i kontakten till videoingången är böjda eller intryckta.Kontrollera att rätt insignal är vald (Gäller endast SDM-S74E) (sid. 10).En videosignalskabel som inte medfölde är ansluten. KABEL EJ ANSLUTEN kan visas på skärmen om du ansluter en videosignalskabel som inte medfölde. Det är normalt.
Om INGEN IN SIGNAL visas på skärmen eller om indikatorn ⏻(strömindikator) lyser orange eller växlar mellan att lysa grönt eller orange,	Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).Kontrollera att stiften i videoingången inte är böjda eller intryckta.Kontrollera att rätt insignal är vald (Gäller endast SDM-S74E) (sid. 10).Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenDatorn är i energisparläge. Tryck på en tangent på tangentbordet eller rör på musen.Kontrollera att grafikkortet är korrekt installerat.Kontrollera att datorn är påslagen.Starta om datorn.
Om UTANFÖRFREKVENSOMFÅNG visas på skärmen (sid. 18),	Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenKontrollera att bildskärmsfrekvensen ligger inom det intervall bildskärmen är konstruerad för. Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och justerar datorns grafikkort inom följande intervall:SDM-S73EHorisontell frekvens: 28 – 80 kHz (analog RGB)Vertikal frekvens: 48 – 75 Hz (analog RGB)Upplösning: 1280 × 1024 eller lägreSDM-S74EHorisontell frekvens: 28 – 80 kHz (analog RGB), 28 – 64 kHz (digital RGB)Vertikal frekvens: 48 – 75 Hz (analog RGB), 60 Hz (digital RGB)Upplösning: 1280 × 1024 eller lägre
Om du använder Windows, • Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och gör följande. Välj "SONY" från listan "Manufacturers" och välj "SDM-S73E" eller "SDM-S74E" från listan "Models" i fönstret för val av enheter i Windows. Om modellnamnet för den här bildskärmen inte visas i listan "Models" kan du försöka med "Plug & Play".
Om du använder ett Macintosh-system	Om du ansluter till en Macintosh använder du vid behov en adapter (medföljer ej). Anslut adaptern till datorn innan du ansluter videokabeln.
Bilden flimrar, hoppar, oscillerar eller är förvrängd	Justera pixeljusteringen och fasen (SDM-S73E/S74E endast analog RGB-signal) (sid. 13).Du kan pröva att ansluta bildskärmen till ett annat vägguttag, helst på en annan el-fas.Prova med att flytta om bildskärmen.Problem orsakade av en dator eller annan ansluten utrustning och som inteorsakats av bildskärmenTa grafikkortets bruksanvisning till hjälp för rätt bildskärmsinställning.Bekräfta att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kanhanteras av den här bildskärmen. Även om frekvensen ligger inom rätt intervall kan vissagrafikkort ha en synkpuls som är för smal för att bildskärmen ska kunna synka korrekt.Den här bildskärmen hanterar inte signaler med radsprång (interlace). Ställ in så attsignalen är progressiv.Justera datorns uppdateringsintervall (vertikal frekvens) för att få bästa möjligabildkvalitet.
Bilden är suddig • Justera ljustyrka och kontrast (sid. 12).	Justera pixeljusteringen och fasen (SDM-S73E/S74E endast analog RGB-signal) (sid. 13).
	Problem orsakade av en dator eller annan ansluten utrustning och som inteorsakats av bildskärmenStäll in upplösningen på 1280 × 1024 på datorn.
Bilden "spökar"	Undvik att använda videoförlängningskablar och/eller videokopplingsdosor.Kontrollera att alla kontakter sitter som de ska i sina anslutningar.
Bilden är inte centrerad eller harinte rätt storlek (SDM-S73E/S74Eendast analog RGB-signal)	Justera pixeljusteringen och fasen (sid. 13).Justera bildens position (sid. 14). Tänk på att vissa videolägen inte fyller ut bildskärmentill kanterna.
Bilden är för liten	Problem orsakade av en dator eller annan ansluten utrustning och som inteorsakats av bildskärmenStäll in upplösningen på 1280 × 1024 på datorn.
Bilden är mörk • Justera bakgrundsbelysningen (sid. 12).	Justera ljustyrkan (sid. 12).Ändra gammainställning via menyn GAMMA (sid. 15).Det tar några minuter för bildskärmen att bli ljus efter det att du slagit på strömmen tillden.Skärmen kanske blir mörkare beroende på det ECO-läge du valt.
Du kan se ett vågformat ellerelliptiskt mönster (moaré)	Justera pixeljusteringen och fasen (SDM-S73E/S74E endast analog RGB-signal) (sid. 13).
Färgen är inte enhetlig	Justera pixeljusteringen och fasen (SDM-S73E/S74E endast analog RGB-signal) (sid. 13).
Vitt ser inte ut som vitt	Justera färgtemperaturen (sid. 14).
Bildskärmens knappar verkar intefungera (visas på skärmen)	Om MENYLÅS är ställt på PÅ ställer du det på AV (sid. 16).
Bildskärmen stängs av efter enstund	Problem orsakade av den anslutna datorn eller annan utrustningStäng av datorns energisparläge.
Den upplösning som visas påmenyskärmen är felaktig.	Beroende på grafikkortets inställningar kan det hända att den upplösning som visas påmenyskärmen inte är densamma som den som är inställd på datorn.
När du slagit av huvudströmmenlyser ⏻ (strömindikatorn) med ettklart sken en liten stund	Om du trycker på MAIN POWER för att stänga av strömmen när huvudströmmen är påmen ⏻ (strömbrytare) inte är intryekt, eller när bildskärmen är i energisparläge, kan dethända att ⏻ (strömindikator) inte släcks med det samma. Det är inte ett tecken på att någotär fel.

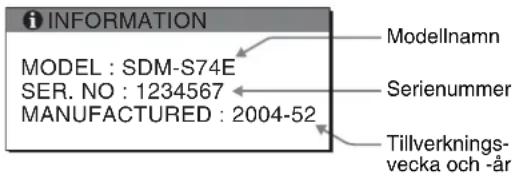

Visa informationen för den här bildskärmen

När bildskärmen tar emot en videosignal trycker du in MENU-knappen under mer än 5 sekunder tills informationsrutan visas.

Stäng informationsfönstret genom att trycka på MENU-knappen igen.

Exempel

INFORMATION MODEL : SDM-S74E SER. NO : 1234567 MANUFACTURED : 2004-52 Modellnamn Serienummer Tillverknings- vecka och -år

Om du står inför ett problem som du inte kan lösa kontaktar du din auktoriserade Sony-återförsäljare och ger dem följande information:

• Modellnamn: SDM-S73E eller SDM-S74E
- Serienummer
• Detaljerad beskrivning av problemet
- Inköpsdatum
- Namn och specifikationer för dator och grafikkort
- Typ av insignal (analog RGB/digital RGB)

Specifikationer

SDM-S73E

LCD-skärm Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 17,0 tum

Insignalens format RGB-drivfrekvens*

Horisontell frekvens: 28 – 80 kHz

(Analog RGB)

Vertikal frekvens: 48 – 75 Hz

(Analog RGB)

positiv eller negativ

(Separat horisontell och vertikal

eller sammansatt synk)

0,3 Vp-p, 75 Ω, negativ

(Synk på grön)

Strömförsörjning 100

-240 V, 50 - 60 Hz,

Max. 1,0 A

Strömförbrukning Max. 45 W

Driftstemperatur 5

-35°C

Storlek (bredd/höjd/djup)

Bildskärm (upprätt):

Ca. 367 × 403 - 463 × 234 ~mm

(med ställ)

Ca. 367 × 315 × 60 mm

(utan ställ)

Vikt Ca. 5,8 kg (med ställ)

Ca. 4,1 kg (utan ställ)

Plug & Play DDC2B

Tillbehör Se sid. 6.

SDM-S74E

LCD-skärm Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 17,0 tum

Insignalens format RGB-drivfrekvens*

Horisontell frekvens: 28 – 80 kHz

(Analog RGB)

28 - 64 kHz

(Digital RGB)

Vertikal frekvens: 48 – 75 Hz

(Analog RGB)

60 Hz

(Digital RGB)

positiv eller negativ

(Separat horisontell och vertikal

eller sammansatt synk)

0,3 Vp-p, 75 Ω, negativ

(Synk på grön)

Strömförsörjning 100 -240 V, 50 -60 Hz,

Max. 1,0 A

Strömförbrukning Max. 45 W

Storlek (bredd/höjd/djup)

Bildskärm (upprätt):

Ca. 367 × 403 - 463 × 234 mm

(med ställ)

Ca. 367 × 315 × 60 mm

(utan ställ)

Vikt Ca. 5,9 kg (med ställ)

Ca. 4,2 kg (utan ställ)

Plug & Play DDC2B

Tillbehör Se sid. 6.

* Rekommenderad horisontell och vertikal timing

• Horisontellt synkpulsförhållande ska vara större än 4,8% av den totala horisontella tiden eller 0,8 μs, beroende på vilket värde som är störst.
• Horisontell släcksignalpulsbredd bör överstiga 2,5 μsek.
• Vertikal släcksignalpulsbredd bör överstiga 450 µsek.

Utförande och specifikationer kan ändras utan föregående meddelande.
