| Produkttyp | Bilradio ljudsystem |
| Märke | BLAUPUNKT |
| Modell | JOHN DEERE MP36 |
| Vikt | 1,36 kg |
| Uteffekt | 4 x 18 W sinus (14,4 V, 1% distorsion, 4 Ω) ; 4 x 26 W enligt DIN 45324 ; 4 x 50 W max |
| Radiovågband | FM (87,5 - 108 MHz), MW (531 - 1602 kHz), LW (153 - 279 kHz) |
| Ljudformat som stöds | CD audio, CD-R, CD-RW, MP3, WMA |
| RDS-funktioner | AF, REG, PTY, EON, trafikinformation |
| Equalizer | Förinställningar Rock, Pop, Classic ; X-Bass justerbar |
| Ljudingångar | AUX (2 V / 6 kΩ), Telefon/Navigering (10 V / 1 kΩ) |
| Förförstärkarutgångar | 4 kanaler, 3 V ; Sub-Out justerbar (lågpassfilter: 0, 80, 120, 160 Hz) |
| Front | Avtagbar (Flip-Release-Panel), stöldskydd |
| Avstängningsfördröjning | Justerbar från 0 till 30 sekunder (OFF TIMER) |
| Display | Justerbar: ljusstyrka dag/natt, anpassningsbar färg (RGB), anpassat välkomstmeddelande |
| Strömförsörjning | 12 V DC (fordonsbatteri, minuspol till jord) |
| Specialtillbehör (ingår ej) | Fjärrkontroll (ratt- eller manuell), Blaupunkt/Velocity förstärkare, CD-växlare (CDC A 03, A 08, IDC A 09), AUX-adapterkabel (art. nr. 7 607 897 093) |
| Underhåll och rengöring | Rengör frontens kontakter med en luddfri trasa fuktad med alkohol. Utsätt inte fronten för solljus eller värme. |
| Säkerhet | Koppla bort batteriet före montering; följ fordonstillverkarens anvisningar; använd inte 8 cm CD-skivor eller skivor med icke-cirkulär form. |
Vanliga frågor - JOHN DEERE MP36 BLAUPUNKT
Användarfrågor om JOHN DEERE MP36 BLAUPUNKT
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Ljudsystem i PDF-format gratis! Hitta din manual JOHN DEERE MP36 - BLAUPUNKT och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. JOHN DEERE MP36 av märket BLAUPUNKT.
BRUKSANVISNING JOHN DEERE MP36 BLAUPUNKT
Bruks- och monteringsanvisning
① På-/av-knapp
Kort tryckning: Ljuddämpning (Mute).
Lång tryckning: Slå av apparaten.
② -knapp, öppna den löstagbara panelfronten (Flip-Release-Panel).
③ Volymreglage
④ SOURCE-knapp, välja mellan ev. anslutna ljudkällor; radio, CD, CD-växlare och AUX.
⑤ AUDIO-knapp, ställa in bas, diskant, mellanregister, sub-out, balans och fading.
Slå på/av och ställa in X-BASS.
Val av förinställning för equalizer.
⑥ BND•TS-knapp
Kort tryckning: Välja mellan FM-stationer och väglängdsområdena MV och LV.
Lång tryckning: Starta Travelstorefunktionen.
⑦ TRA•RDS-knapp
Kort tryckning: Aktivera/inaktivera mottagning av trafikmeddelanden.
Lång tryckning: Slå på/av RDS-komfortfunktion.
⑧ DISPL Ⓧ-knapp
Kort tryckning: Visa alternativt teckenfönsterinnehåll kort (t.ex. tid).
Lång tryckning: Byta teckenfönsterinnehåll.
⑨ MENU-knapp
Kort tryckning: Öppna grundinställningsmenyerna.
Lång tryckning: Starta sökfunktionen.
⑩ Pilknappar
⑪ Knappar 1-6
⑫ ▲-knapp (Eject), mata ut CD ur appa-raten.
Allmänt/tillbehör 164
Källsortering (endast EU-länder) .... 164
Montering....164
Specialtillbehör(ingår ej) ...... 164
Borttagbar panel 165
Stöldskydd 165
Ta loss panel 166
Sätta i panelen 166
Avslagningstid (OFF TIMER) ...... 166
Slå på/av 167
Ställa in volym 167
Ställa in påslagsvolym.... 167
Sänka volymen snabbt (Mute)...... 168
Ljudhantering vid telefon eller navigering.... 168
Slå på/av kvitteringsljud...... 169
Automatic Sound 169
Radio 170
Ställa in radiomottagare 170
Slå på radion....170
Välja våglängdsområde/minnesnivå .. 171
Ställa in stationer 171
Ställa in känslighet vid stationssökning 171
Lagra stationer 172
Spara stationer automatiskt (Travelstore) 172
Välja lagrade stationer 172
Presentera mottagningsbara stationer (SCAN) 172
Ställa in presentationstid 172
Slå på/av företräde för trafikmeddelanden .... 175
Ställa in volymen på t rafikmeddelanden.... 175
CD 176
Starta CD-spelare 176
Välj spår 176
Snabbt spårbyte 176
Snabbspolning (medhörning) ...... 176
Slumpspelning (MIX) 177
Presentera spår (SCAN)...... 177
Upprepa spår (REPEAT)...... 177
Avbryt spelning (PAUSE)...... 177
Visningsalternativ 177
Trafikmeddelande i läge CD ...... 177
Ta ut CD-skiva 178
MP3/WMA 178

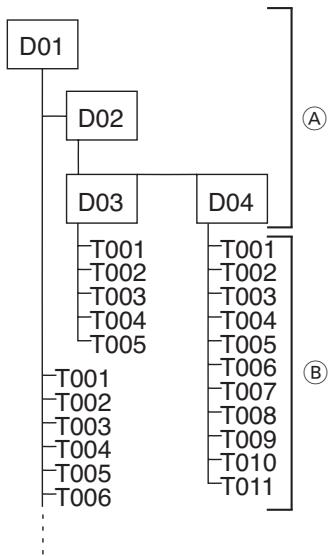

Förbereda MP3-skiva 178
Starta MP3 180
Visningsalternativ 180
Ställa in MP3-löptext 180
Välja mapp....181
Välja spår/fil....181
Snabbsökning 181
Spela titlar i slumpvis ordningsföljd – MIX ...... 181
Presentera spår – SCAN ...... 181
Upprepa flera spår eller hela mappar – REPEAT 182
Avbryt spelning (PAUSE)...... 182
CD-växlare 182
Starta CD-växlare.... 182
Välj CD 182
Välj spår 182
Snabbspolning (medhörning) ...... 182
Visningsalternativ 183
Upprepa enskilda spår eller enskilda skivor (REPEAT) ...... 183
Spela titlar i slumpvis ordningsföljd (MIX) 183
Presentera samtliga spår på alla skivor (SCAN) 183
Avbryt spelning (PAUSE)...... 184
Clock - tid...... 184
Visa tid....184
Ställa klockan 184
Välja 12- eller 24-timmars visning .. 184
Permanent visning av aktuell tid när apparaten är avslagen men tändningen påslagen .... 185
Snabb visning av tid när apparaten är avslagen 185
Ljud 185
Ställa in bas (Bass)...... 185
Ställa in mellanregister (Middle)..... 186
Ställa in diskant (Treble) 186
Volymbalans höger/vänster (Balance) 186
Volymbalans fram/bak (Fader) ...... 186
Förförstärkarutgång
(Preamp-Out/Sub-Out) 187
Ställa in Sub-Out-nivå 187
Ställa in Sub-Out-gränsfrekvens ..... 187
X-BASS 187
Ställa in höjning av X-BASS ...... 187
Equalizer-förinställningar (Presets)... 188
Ställa in teckenfönster 188
Skriva in påslagningsmeddelande .. 188
Ställa in nivåvisaren.... 188
Ljusnivå bildskärm 189
Ställa in färg för teckenfönstrets belysning.... 189
Externa ljudkällor 190
AUX-ingång på/av....190
Ställa in AUX-förförstärkning...... 191
Tekniska data 191
Förstärkare 191
Radiomottagare....191
CD....191
Förförstärkare ut (Pre-amp Out)..... 191
Ingångskänslighet 191
Tack för att du har valt en produkt från Blaupunkt. Vi hoppas att du kommer få stor glädje av din nya apparat.
Läs igenom denna bruksanvisning innan du börjar använda enheten.
Vi på Blaupunkt strävar målmedvetet efter att utforma översiktliga och lättbegripliga bruksanvisningar. Skulle ändå oklarheter dyka upp, ber vi dig ta kontakt med din återförsäljare eller med kundtjänsten i ditt land. Telefonnumret står på baksidan av denna bruksanvisning.
För produkter köpta inom EU ger vi en tillverkargaranti. Du kan hämta garantivillkoren från www.blaupunkt.de eller beställa dem från:
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim, Tyskland
Källsortering (endast EU-länder)
Kasta inte uttjänta apparater i hus- hållssoporna!
Lämna produkten till ett återvinnings- eller insamlingsställe.
Trafiksäkerhet
Trafiksäkerheten måste alltid gå t annat.
Använd radioapparaten bara när trafiksituationen tillåter det.
Lär känna apparaten innan du ger dig iväg ut på vägen.
Ljudsignaler från utryckningsfordon måste klart och tydligt kunna uppfattas inuti bilen och i tillräckligt god tid.
Anpassa volymen därefter.
Montering
Om du har för avsikt att själv montera din bilradioapparat, är det viktigt att du först läser anvisningarna om montage och inkoppling i slutet av bruksanvisningen.
Specialtillbehör (ingår ej)
Använd endast specialtillbehör godkända av Blaupunkt.
Fjärrkontroll
Via reglage på ratten och/eller en fjärrkontroll kan du säkert och bekvämt använda alla apparatens grundfunktioner.
Apparaten kan dock inte slås på eller av via fjärrstyrningen.
Du kan ta reda på vilka fjärrkontroller som kan användas på din bilradio från din Blaupunkt-återförsäljare eller från Internet på adressen www.blaupunkt.com.
Förstärkare (Amplifier)
Du kan använda alla Blaupunkt- och Velocity-förstärkare.
CD-växlare (Changer)
Följande CD-växlare från Blaupunkt kan anslutas:
CDC A 03, CDC A 08 och IDC A 09.
Borttagbar panel
Stöldskydd
Som stöldskydd är apparaten försedd med en panel som kan tas loss (Flip-ReleasePanel). Utan panel är apparaten värdelös för en tjuv.
Förebygg stöld! Ta alltid med panelen när du lämnar fordonet. Lämna inte panelen kvar i bilen, inte ens gömd.
Observera!
- Tappa inte panelen.
- Utsätt inte panelen för direkt solljus eller andra värmekällor.
- Undvik direkt beröring med manöverdelens kontakter. Vid behov kan kontakterna rengöras med en luddfri tygbit fuktad i rengöringssprit.
Ta loss panel
Tryck på knappen ↘ ②.
Panelen öppnas framåt.
Ta tag i panelen på höger sida och dra den rakt ut ur sitt fäste.
- Apparaten slås av efter en viss tid som du kan ställa in. Läs avsnittet "Avslagningstid (OFF TIMER)" i det här kapitlet.
- Alla aktuella inställningar sparas.
- En ilagd CD-skiva sitter kvar.
Sätta i panelen
Håll panelen i ungefär rät vinkel mot apparaten.
Skjut in panelen i apparatens högra och vänstra styrning nedtill vid apparatens undre kant. Tryck in panelen försiktigt, tills den går på plats i sitt fäste.
Tryck sedan panelen försiktigt uppåt, in i apparaten, tills den går i lås.
Om apparaten var påslagen när du tog loss panelen senast, återgår apparaten automatiskt till aktuella inställningar (radio, CD, CD-växlare eller AUX).
Avslagningstid (OFF TIMER)
När du har öppnat panelen slås apparaten av under en viss tid som du kan ställa in. Du kan ställa in denna tid mellan 0 och 30 sekunder.
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "OFF TIMER" visas i teckenfönstret.
Justera tiden med knapparna <> ⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
Om du ställer in avslagningstiden till 0 sekunder slås apparaten av direkt efter det att du har öppnat panelen.
Slå på/av
Du kan slå på/av apparaten på följande sätt:
På-/avslagning med knapp ①
Tryck på knappen ① för att slå på apparaten.
Apparaten slås på.
När du vill slå av apparaten håller du knappen ① intryckt i mer än 2 sekunder.
Apparaten slås av.
På-/avslagning med fordonets tändning
Om apparaten, som visas i monteringsanvisningen, är kopplad till fordonets tändning och den inte har slagits av med knappen ①, slås den på resp. av med tändningen.
På-/avslagning med den löstagbara panelen
Ta loss panelen.
Apparaten slås av efter den tid som ställts in i menyn "OFF TIMER".
Sätt tillbaka panelen på plats.
Apparaten slås på. Den senaste inställningen (radio, CD, CD-växlare eller AUX) aktiveras.
Observera!
För att inte tära på fordonets batteriladdning slås apparaten automatiskt av efter en timme om tändningen är frånslagen.
Ställa in volym
Volymen kan ställas in i steg mellan 0 (avstängd) och 66 (max).
För att öka volymen,
vrid volymreglaget ③ åt höger.
För att sänka volymen,
vrid volymreglaget ③ åt vänster.
Ställa in påslagsvolym
Observera!
Apparaten är försedd med en timeoutfunktion (tidsfönster).
Om du till exempel trycker på MENU ⑨ och väljer ett menyalternativ, återgår apparaten till ursprungsläget ca 8 sekunder efter den senaste knapptryckningen. De utförda inställningarna sparas.
Påslagsvolymen går att ställa in.
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "ON VOLUME" visas i teckenfönstret.
Justera påslagsvolymen med knapparna <> 10.
För att förenkla inställningen, hör du direkt vilken volymnivå du väljer.
Välj inställningen "LAST VOL" om du vill att apparaten ska välja den volym som var inställd när den slogs av senast.
Observera!
Påslagsvolymen är begränsad till värdet "38" för att skydda din hörsel. Om en högre volym var inställd när apparaten slogs av och inställningen "LAST VOL" har valts slås apparaten på med värdet "38".
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Sänka volymen snabbt (Mute)
Du kan sänka volymen snabbt till ett värde du ställt in (Mute).
Tryck kort på knappen ①.
"MUTE" visas i teckenfönstret.
Återställa ljudnivå
För att återgå till den volym som var inställd innan ljudet dämpades,
tryck en gång till på knappen ①.
Ställa in dämpningsnivå
Dämpningsnivån (Mute Level) kan ställas in.
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "MUTE LVL" visas i teckenfönstret.
Ställ in dämpningsnivån med knapparna <> ⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Ljudhantering vid telefon eller navigering
Om din bilradio är kopplad till en mobiltelefon eller ett navigeringssystem, dämpas radioljudet automatiskt när du "lyfter luren" eller vid ett röstmeddelande från navigeringssystemet. Samtalet/meddelandet återges sedan via ljudanläggningens systemhögtalare. Detta förutsätter att mobiltelefonen resp. navigeringssystemet är anslutet till bilradion enligt monteringsanvisningarna.
Fråga din Blaupunkt fackhandel vilken typ av navigeringssystem som kan anslutas.
Om ett trafikmeddelande tas emot under pågående telefonsamtal eller röstmeddelande från navigeringssystemet, kan du först höra trafikmeddelandet när samtalet/meddelandet avslutats om trafikmeddelandet då fortfarande sänds. Trafikmeddelandet spelas inte in!
Du kan välja med vilken volym telefonsam- talen resp. navigeringens röstmeddelanden ska höras.
Tryck på knappen MENU ⑨.
Tryck på √ eller ∧ ⑩ tills "TEL VOL" visas i teckenfönstret.
Ställ in önskad volym med < eller > - knappen ⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
Du kan även justera volymen för telefonsamtal/röstmeddelanden direkt under pågående samtal/meddelande. Använd volymreglaget ③.
Slå på/av kvitteringsljud
Vissa funktioner, t.ex. lagring av en station på stationsknapp, kräver att du håller en knapp tryckt mer än två sekunder. När två sekunder har gått hörs en ljudsignal (ett pip). Ljudsignalen kan aktiveras resp. avaktiveras.
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∗ ⑩ tills "BEEP ON" resp. "BEEP OFF" visas i teckenfönstret.
Slå på resp. av ljudsignalen med knapparna
När inställningen är färdig,
tryck på knappen MENU ⑨.
Automatic Sound
Med denna funktion anpassas bilradions volym automatiskt till fordonets hastighet. Detta förutsätter att apparaten är monterad på föreskrivet sätt.
Den automatiska volymanpassningen kan ställas in i 6 steg (0 - 5).
Tryck på knappen MENU ⑨.
Tryck på √ eller ∧ ⑩ tills "AUTO SD" visas i teckenfönstret.
Ställ in volymanpassningen 0 - 5 med < eller >-knappen ⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
Vad som är en optimal inställning 0 - 5 av den hastighetsrelaterade ljudanpassningen beror på hur bruset i ditt fordon påverkas av hastigheten. Prova dig fram för att hitta den inställning som passar bäst.
Radio
Denna apparat är utrustad med en RDS-radiomottagare. Många FM-stationer sänder förutom själva programmet även ohörbar extrainformation, t.ex. stationens namn eller programinnehållets typ (PTY).
Om RDS-stationen sänder sitt namn, visas detta direkt i teckenfönstret.
Ställa in radiomottagare
För att radion garanterat ska fungera felfritt måste apparaten ställas in på den region den används i. Du kan välja mellan Europa (EUROPE), Amerika (USA), Sydamerika (S-AMERICA) och Thailand (THAI). Grundinställning för mottagaren är den region som apparaten såldes i. Kontrollera denna inställning vid problem med radio-mottagningen.
De radiofunktioner som beskrivs i denna bruksanvisning gäller för mottagarinställningen för Europa (EUROPE).
Slå av apparaten med knappen ①.
Håll knapparna 1 och 5 ⑪ nedtryckta samtidigt och slå på apparaten med knappen ①.
"TUNER" visas.
Välj region för tunerfunktionen med knappen √ eller Ⓞ10.
För att spara inställningen,
slå av och därefter på apparaten eller vänta ca 8 sekunder. Radion startar med senast vald inställning (Radio, CD, CD-växlare eller AUX).
Slå på radion
Om du använder något av lägena CD, CDväxlare eller AUX,
tryck på knappen BND•TS ⑥
eller
tryck på knappen SOURCE ④ tills minnesnivån, t.ex. "FM1", visas i teck-enfönstret.
RDS-komfortfunktionerna AF (alternativ frekvens) och REGIONAL utökar radions möjligheter.
- AF: När RDS är aktiverad, byter AF-funktionen automatiskt till den frekvens som ger bäst mottagning för vald radiostation.
- REGIONAL: En del sändare delar tidvis upp sina program i regionalprogram med olika innehåll. REG-funktionen förhindrar att bilradion växlar till alternativa frekvenser, som har ett annat regionalt programinnehåll.
Observera!
REGIONAL måste aktiveras/avaktive-ras separat i menyn.
REGIONAL på/av
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∞ ⑩ tills "REG" visas i teckenfönstret. Bakom REG visas OFF (på) resp. ON (av).
Slå på/av REGIONAL,
tryck på knappen > eller < ⑩.
Tryck på knappen MENU ⑨.
För att slå på resp. av RDS-komfortfunktionerna AF och REGIONAL,
håll knappen TRA•RDS ⑦ intryckt mer än 2 sekunder.
När RDS-funktionerna är aktiverade, lyser symbolen RDS i teckenfönstret.
Välja våglängdsområde/minnesnivå
Med denna apparat kan du ta emot stationer på FM-bandet (UKV) och AM-banden (MV, LV). För FM-våglängdsområdet finns tre minnesnivåer (FM1, FM2 och FMT) och för våglängdsområdena MV och LV vardera en minnesnivå.
På varje minnesnivå kan upp till sex stationer lagras.
För att välja mellan minnesnivåerna resp väglängdsområdena FM1, FM2, FMT, MV och LV,
tryck kort på knappen BND•TS ⑥.
Ställa in stationer
Du kan ställa in en station på olika sätt.
Automatisk stationssökning
Tryck på knappen √ eller ∧⑩.
Nästa station inom mottagningsområdet väljs.
Manuell stationsinställning
Du kan även ställa in stationer manuellt.
Observera!
Manuell stationsinställning är endast möjlig om RDS-komfortfunktionen är avaktiverad.
För att ändra den inställda frekvensen i små etapper,
tryck kort på knappen
För att ändra den inställda frekvensen snabbt,
håll knappen < eller > ⑩ intryckt länge.
Hoppa mellan samverkande stationer (endast FM)
Om flera stationer hör till samma organisation, kan du hoppa mellan dessa samverkande stationer.
Observera!
För att denna funktion ska fungera, måste RDS-komfortfunktionen vara aktiverad.
Tryck på knappen < eller > ⑩ för att växla till nästa station bland de samverkande stationerna.
Observera!
Du kan bara hoppa till stationer som radion tagit emot tidigare. Kör därför först Presentation (scan) eller Resefunktion (travelstore).
Ställa in känslighet vid stationssökning
Du kan välja om sökningen bara ska stanna vid stationer med bra mottagning eller även vid stationer med svagare signal.
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "SENS" visas i teckenfönstret.
Teckenfönstret visar aktuellt känslighetsvärde. "SENS HI3" innebär högsta ingångskänslighet, "SENS LO1" den lägsta.
Ställ in önskad känslighet med knappen
När inställningen är färdig,
tryck på knappen MENU ⑨.
Observera!
Du kan välja olika känslighetsnivåer för olika frekvensband, dvs för FM och AM (MV, LV).
Lagra stationer
Spara station manuellt
Välj önskad minnesnivå FM1, FM2, FMT eller ett av väglängdsområdena MV eller LV.
Ställ in önskad station.
Välj vilken stationsknapp 1 - 6 ⑪ stationen ska lagras på och håll denna tryckt mer än två sekunder.
Spara stationer automatiskt (Travelstore)
Du kan automatiskt spara de 6 starkaste stationerna i regionen (endast FM-bandet). Stationerna finns sedan på minnesnivå FMT.
Observera!
Stationer som tidigare lagrats på denna nivå raderas då.
Håll knappen BND•TS ⑥ intryckt längre än två sekunder.
Apparaten lagrar stationen. I teckenfönstret visas "FM TSTORE". När förloppet är klart, spelas stationen på minnesplats 1 på minnesnivån FMT.
Välja lagrade stationer
Välj minnesnivå resp. väglängdsområde.
Tryck på en av stationsknapparna 1 - 6
⑪.
Den sparade stationen spelas när den är tillgänglig.
Presentera mottagningsbara stationer (SCAN)
Med presentationsfunktionen (scan, intro) kan du låta radion i följd söka upp och kort spela alla stationer inom mottagningsområdet. Presentationstiden kan i menyn ställas in till mellan 5 och 30 sekunder.
Starta presentationen
Håll knappen MENU ⑨ intryckt mer än 2 sekunder.
Avsökningen och presentationen börjar.
SCAN visas kort i teckenfönstret, därefter blinkar det aktuella stationsnamnet resp. frekvensen.
Avsluta presentationen och spela den station som för tillfället presenteras.
Tryck på knappen MENU ⑨.
Presentationen avslutas och den sist presenterade stationen spelas.
Ställa in presentationstid
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "SCAN TIME" visas i teckenfönstret.
Ställ in önskad presentationstid med knappen
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
Vald presentationstid gäller även för presentationsfunktioner i lägena CD och CD-växlare.
Programtyp (PTY)
Vissa FM-stationer sänder förutom själva programmet även ohörbar extrainformation om programinnehållets typ. Din apparat tar emot, utvärderar och kan visa denna information.
Bl.a. finns följande programtyper:
| CULTURE | TRAVEL | JAZZ |
| SPORT | SERVICE | POP |
| ROCK | VETENSKAP | BARN |
Med hjälp av PTY-funktionen kan du välja ut stationer som sänder en särskild program- typ.
PTY-EON
När en programtyp har valts och stationssökningen startas, växlar apparaten från aktuellt spelad station till en station med vald programtyp.
Observera!
- Hittas ingen station med vald programtyp, hörs en ljudsignal och "NO PTY" visas kort i teckenfönstret. Radion återgår till senast spelad station.
- Om den inställda stationen eller en annan samverkande station senare sänder ett program av vald typ, växlar apparaten automatiskt till denna station från aktuellt spelad station resp. från spelning av CD eller CD-växlare.
- Om du inte vill att apparaten ska koppla om automatiskt kan du avaktivera denna funktion i menyn genom "PTY OFF". Tryck först på någon av knapparna SOURCE ④ eller BND•TS ⑥.
PTY på/av
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∞ ⑩ tills "PTY" och den aktuella inställningen visas i teckenfönstret.
Tryck på knappen
Tryck på knappen MENU ⑨.
Välja PTY-språk
Du kan välja vilket språk som programtyperna visas på. Följande finns tillgängliga: "DEUTSCH", "ENGLISH" och "FRANÇAIS".
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "PTY LANG" visas i teckenfönstret.
Ställ in önskat språk med knappen < eller>⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Välja programtyp och starta sökning
Tryck på knappen knappen < eller > ⑩.
Aktuell programtyp visas i teckenfönstret.
Medan programtypen visas i teckenfönstret, kan du trycka på knappen < eller > ⑩ för att välja en annan programtyp.
Eller
Tryck på en av knapparna 1 - 6 ⑪ för att välja den programtyp som är tilldelad den knappen.
Vald programtyp visas kort.
Tryck på knappen √ eller ∧ ⑩ för att starta sökningen.
Nästa station med vald programtyp spelas.
Välj programtyp med knappen < eller >⑩.
Håll önskad stationsknapp 1-6 ⑪ intryckt mer än två sekunder.
Programtypen är lagrad på den valda knappen 1 - 6 ⑪.
Optimera radiomottagningen
Brusanpassad diskantsänkning (High Cut)
High Cut-funktionen ger bättre mottagning under dåliga förhållanden (endast FM). Vid mottagningsstörningar minskas bruset automatiskt.
Slå på/av High Cut
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "HICUT" visas i teckenfönstret.
Tryck på knappen
"HICUT 0" kopplar från den automatiska funktionen, "HICUT 1" medför sänkning av bruset.
Tryck på knappen MENU ⑨.
Visningsalternativ
I radioläget kan du i teckenfönstret antingen visa våglängdsområdet med minnesnivå samt aktuell tid eller stationsnamn resp. frekvens för aktuell station.
För att växla visning håller du knappen DISPL ⑧ intryckt mer än 2 sekunder.
Trafikradio
Denna apparat är utrustad med en RDS-EON-radiomottagare. Med EON (Enhanced Other Network) kopplas radion automatiskt till en samverkande station med trafikradio så fort ett trafikmeddelande sänds..
Efter trafikmeddelandet återgår mottagningen till den ursprungliga stationen.
Slå på/av företräde för trafikmeddelanden
Tryck på knappen TRA•RDS ⑦.
När företräde för trafikmeddelanden är aktiverat, visas symbolen Kö i teckenfönstret.
Observera!
En varningssignal hörs om,
- du lämnar mottagningsområdet för den trafikradiostation du lyssnar på,
- du lyssnar på DVD/CD eller CD-växlare och lämnar mottagningsområdet för den inställda trafikradiostationen och den då startade automatiska sökningen inte hittar någon ny trafikradiostation,
- du byter från en trafikradiostation till en station utan trafikradiofunktion.
I dessa fall kan du antingen slå av företräde för trafikmeddelanden eller byta till en trafikradiostation.
Ställa in volymen på trafikmeddelanden
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "TA VOLUME" visas i teckenfönstret.
Justera volymen med knapparna
För att förenkla inställningen, hör du direkt vilken volymnivå du väljer.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
- Du kan även justera volymen för trafikmeddelanden direkt under pågående meddelande. Använd volymreglaget ③. När meddelandet är slut, återställs volymen till förutvarande nivå.
- Du kan ställa in klangbild och volymbalans för trafikmeddelanden. Mer information finns i kapitlet "Ljud".
CD
Med denna apparat kan du spela vanliga ljudskivor och skrivbara skivor (CD-R, CD-RW) med diameter 12 cm. För att undvika problem vid spelningen bör du inte själv bränna CD-skivor med högre hastighet än 16x.
Risk för skador på CD-läsaren!
Använd aldrig CD-singlar (CD-skivor med diameter 8 cm) eller CD-skivor med avvikande form ("shape-CD").
Vi frånsäger oss allt ansvar för skador på CD-läsaren som uppkommer genom inmatning av olämpliga skivor.
Använd endast CD-skivor med Compact-Disc-logo för bästa möjliga funktion. CD-skivor med kopieringsskydd kan leda till problem vid avspelningen. Blaupunkt garanterar inte funktionen vid spelning av kopieringsskyddade CD-skivor!
Förutom vanliga CD-ljudskivor kan apparaten även spela CD-skivor med MP3/WMA-filer. För mer information, se kapitlet "MP3/WMA".
Starta CD-spelare
Om ingen CD-skiva finns i läsaren,
tryck på knappen ↘ ②.
Manöverdelen öppnas.
Lägg in CD:n med den tryckta sidan uppåt i läsaren och skjut in denna tills du känner ett visst motständ.
CD-skivan åker då automatiskt in i enheten.
Rör inte enheten medan den drar in skivan!
Stäng panelen och tryck lätt på den tills du känner att den går i lås.
CD:n börjar spela.
Observera!
Om tändningen var avslagen innan skivan matades in, måste apparaten först slås på med knappen ① innan skivan börjar spela.
Om det redan ligger en CD-skiva i läsaren,
tryck på knappen SOURCE ④ tills "CD" visas i teckenfönstret.
Spelningen av skivan återupptas där den avbröts.
Välj spår
Tryck på en av pilknapparna ⑩ för att välja nästa resp. föregående spår.
För att återstarta aktuellt spår från början: Tryck en gång på knappen √ eller <⑩.
Snabbt spårbyte
För att snabbt byta mellan skivans spår framåt eller bakåt,
håll knappen ✗ eller ✕ ⑩ intryckt tills snabbt spårbyte bakåt eller framåt startar.
Snabbspolning (medhörning)
För att snabbt spola framåt eller bakåt,
håll knappen
Slumpspelning (MIX)
Tryck på knappen 5 MIX ⑪.
I teckenfönstret visas kort "MIX CD" och symbolen MIX visas. Nästa slumpvis valda spår spelas.
Avsluta slumpspelning
Tryck en gång till på knappen 5 MIX ⑪.
"MIX OFF" visas kort i teckenfönstret och symbolen MIX slocknar.
Presentera spår (SCAN)
Du kan låta spela de första sekunderna på alla spår på CD-skivan (intro).
Håll knappen MENU ⑨ intryckt mer än 2 sekunder.
Nästa spår presenteras.
Observera!
Presentationstiden går att ställa in. Mer information finns i avsnittet "Ställa in presentationstid" i kapitlet "Radio".
Avsluta presentation, fortsätta lyssna på spår
För att avsluta sökningen,
tryck på knappen knappen MENU ⑨.
Det spår som just presenteras fortsätter att spela.
Upprepa spår (REPEAT)
Om du vill spela ett spår upprepade gånger,
tryck på knappen 4 RPT ⑪.
"RPT TRCK" visas kort i teckenfönstret och symbolen RPT visas. Spåret upprepas sedan tills funktionen avslutas.
Avsluta upprepning
När du vill avsluta funktionen upprepning,
tryck igen på knappen 4 RPT ⑪.
"RPT OFF" visas kort i teckenfönstret. Symbolen RPT släcks. Spelningen fortsätter på vanligt vis.
Avbryt spelning (PAUSE)
Spelningen fortsätter.
Visningsalternativ
Vid spelning av CD kan du välja mellan två visningsalternativ:
• Spårnummer och aktuell tid
- Spårnummer och speltid
För att växla visning håller du knappen DISPL ⑧ intryckt mer än 2 sekunder.
Trafikmeddelande i läge CD
Om vill ta emot trafikmeddelanden när du spelar CD-skivor,
tryck på knappen TRA•RDS ⑦.
När företräde för trafikmeddelanden är aktiverat, visas symbolen Kö i teckenfönstret. För mer information, se kapitel "Trafikradio".
Ta ut CD-skiva
Tryck på knappen ↘ ②.
Panelen öppnas framåt.
Tryck på utmatningsknappen ▲ ⑫ (Eject) bredvid CD-facket.
CD-skivan matas ut.
Ta ut CD-skivan och stäng panelfronten.
Observera!
- Om du inte tar bort skivan som skjutits ut, dras den automatiskt in igen efter 10 sekunder.
- Det går att mata ut skivor även om apparaten är avslagen eller om du spelar upp ljud från någon annan källa.
MP3/WMA
Med denna apparat kan du även spela MP3-filer från "hembrända" (CD-R, CD-RW) CD-skivor. Dessutom kan du lyssna på WMA-musikfiler. WMA-musikfiler hanteras på samma sätt som MP3-musikfiler.
Observera!
- WMA-musikfiler som är försedda med Digital Rights Management (DRM, digitalt kopieringsskydd) från online-musiktjänster kan inte spelas i den här apparaten.
- Återgivningen av WMA-filer kan bara garanteras om de har skapats med Windows Media-Player, version 8.
Förbereda MP3-skiva
Kombinationen CD-brännare, CD-brännar-programvara och skrivbara CD-skivor kan leda till problem vid spelning av skivorna. Om problem med hembrända CD-skivor uppstår, bör du byta till ett annat märke eller annan färg på skivorna du använder.
CD-skivans format måste motsvara ISO 9660 nivå 1 eller nivå 2 eller Joliet. Inga andra format kan spelas på ett tillförlitligt sätt.
På en CD kan du skapa max 252 mappar. Mappar kan sedan väljas separat vid spelning i bilradion.
Oberoende av hur många mappar som skapas på skivan, kan du hantera upp till 999 MP3-filer på samma skiva med högst 255 filer i varje mapp.
Apparaten kan även hantera så många mappnivåer som du önskar och kan skapa med brännarens programvara, även om ISO-standarden 9660 egentligen stadgar att mappstrukturen maximalt får ha 8 nivåer.
Ⓐ Mappar
B Spår · Filer
Varje mapp kan namnges med PC:n. Mappens namn kan visas i teckenfönstret. Varje mapp och varje spår resp. fil kan namnges i datorn med hjälp av CD-bränna-rens programvara. Hur du gör detta står i programvarans bruksanvisning.
Observera!
Undvik specialtecken (t.ex. å, ä, ö) när du namnger mappar och spår/filer.
Om du vill ha dina filer i rätt ordningsföljd måste du använda en brännarprogramvara som ordnar filerna i alfanumerisk ordningsföljd. Saknar din programvara denna funktion kan du istället sortera filerna manuellt med hjälp av namnen. Då måste du lägga till en eller flera siffror före varje filnamn, t.ex. "001", "002" osv. De inledande nollorna måste även vara med.
MP3-spår kan innehålla extra information, t.ex. artist, titel och album (ID3-taggar). Denna apparat kan visa ID3-taggar för version 1 i teckenfönstret.
Använd max. överföringshastighet 256 kb/s när du för över ljudfilerna till MP3-formatet.
För att kunna använda MP3-filer i denna apparat måste filerna ha tillägget (ändelsen) ".MP3".
Observera!
För att garantera störningsfri spelning,
- namnge inte andra än verkliga mp3-filer med tillägget ".mp3" för att sedan försöka spela dem. Dessa filer är ogiltiga och ignoreras när skivan spelas.
- Använd inga "blandade" skivor med såväl mp3-filer som icke-mp3-filer. De sistnämnda ignoreras när skivan spelas.
- Använd inte s.k. mix-mode-CD med både mp3-filer och konventionella ljudspår. Om du försöker att spela en mix-mode-CD kommer bara ljudspåren att spelas.
Starta MP3
En skiva med MP3-filer startas som en vanlig CD. Mer information finns i avsnittet "Starta CD-spelare" i kapitlet "CD".
Visningsalternativ
Välja standardvisning
Du kan låta visa olika slags information om aktuellt spår i teckenfönstret:
• Mappnummer och spårets nummer
- Mappnummer och tid
• Mappnummer och speltid
- Spårnummer och speltid
• Spårnummer och aktuell tid
För att välja mellan visningsalternativen,
håller du knappen DISPL ⑧ in-tryckt mer än 2 sekunder för att växla visning.
Observera!
Informationen visas permanent i teck-enfönstret efter det att MP3-löptexten rullats förbi en gång (när spåret börjar spelas).
Ställa in MP3-löptext
Vid varje spårbyte visas en av följande löptexter en gång i teckenfönstret. Därefter används valt standardalternativ.
Du kan välja mellan följande löptexter:
• Mappnamn ("DIR NAME")
• Spårnamn ("SONG NAME")
• Albumnamn ("ALBM NAME")
• Artistnamn ("ARTIST")
- Filnamn ("FILE NAME")
Observera!
Artist, spår och namn på album är delar av MP-ID-taggen med version 1 och kan endast visas om de sparats tillsammans med MP3-filerna (för mer information, se bruksanvisningen för datorns MP3- och brännarprogramvara).
För att välja mellan visningsalternativen,
tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "MP3 DISP" visas i teckenfönstret.
Välj önskad MP3-löptext med knappen
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Observera!
Menyalternativet "MP3 DISP" finns bara tillgänglig vid spelning av en CD med MP3/WMA-filer.
Välja mapp
För att flytta uppåt eller nedåt till en annan mapp,
tryck på knappen knappen √ eller √ ⑩ en eller flera gånger.
Välja spår/fil
För att flytta uppåt eller nedåt till annat spår (fil) i aktuell mapp,
tryck på knappen knappen < eller > ⑩ en eller flera gånger.
Vid en enda tryckning på knappen < ⑩ startas det aktuella spåret igen.
Snabbsökning
För att snabbt spola framåt eller bakåt,
håll knappen
Spela titlar i slumpvis ordningsföljd – MIX
Om du vill låta slumpen avgöra i vilken ordningsföljd spåren i aktuell mapp ska spe- las,
tryck kort på knappen 5 MIX ⑪.
I teckenfönstret visas "MIX DIR" och symbolen MIX.
Om du vill att spåren i samtliga mappar på ilagd MP3-CD ska spelas i slumpvis ordningsföljd,
håll knappen 5 MIX ⑪ intryckt längre än två sekunder.
I teckenfönstret visas "MIX CD" och symbolen MIX.
Avsluta slumpspelning
När du vill avsluta slumpspelningen,
tryck kort på knappen 5 MIX ⑪.
"MIX OFF" visas i teckenfönstret och MIX-symbolen slocknar.
Presentera spår – SCAN
Du kan låta spela de första sekunderna på alla spår på CD-skivan (intro).
Håll knappen MENU ⑨ intryckt mer än 2 sekunder. Nästa spår presenteras.
Teckenfönstret visar kort "TRK SCAN". Aktuellt spårnummer blinkar. Spåren spe- las upp i stigande ordningsföljd.
Observera!
Presentationstiden går att ställa in. Mer information finns i avsnittet "Ställa in presentationstid" i kapitlet "Radio".
Avsluta presentation, fortsätta lyssna på spår
Tryck kort på knappen MENU ⑨.
Det spår som just presenteras fortsätter att spela.
Upprepa flera spår eller hela mappar – REPEAT
Upprepa spelning av aktuellt spår,
tryck kort på knappen 4 RPT ⑪.
"RPT TRCK" syns kort i teckenfönstret och RPT visas.
För att upprepa spelning av hela mappen,
håll knappen 4 RPT ⑪ intryckt längre än två sekunder.
"RPT DIR" visas i teckenfönstret.
Avsluta upprepning
För att avsluta pågående upprepning av aktuellt spår resp. aktuell mapp,
tryck kort på knappen 4 RPT ⑪.
"RPT OFF" visas kort i teckenfönstret och RPT slocknar.
Avbryt spelning (PAUSE)
Spelningen fortsätter.
CD-växlare
Observera!
Information om hantering av CD-skivor, hur man lägger i skivorna och allmänt hanterar CD-växlaren finns i bruksanvisningen för CD-växlaren.
Starta CD-växlare
Tryck på knappen SOURCE ④ tills "CHANGER" visas i teckenfönstret.
Spelningen startar med den första spelbara CD-skivan i CD-växlaren.
Välj CD
För att växla CD-skiva,
tryck på knappen knappen √ eller √ ⑩ en eller flera gånger.
Observera!
Tomma fack i växlaren och fack med ogiltiga CD-skivor ignoreras.
Välj spår
För att flytta uppåt eller nedåt till ett annat spår på aktuell CD-skiva,
tryck på knappen knappen < eller > ⑩ en eller flera gånger.
Snabbspolning (medhörning)
För att snabbt spola framåt eller bakåt:
Håll knappen
Visningsalternativ
Fem visningsalternativ finns för CD-växlarläget:
- Spårnummer och speltid
• Spårnummer och aktuell tid
• CD-nummer och spårnummer
• CD-nummer och tid
• CD-nummer och speltid
För att välja mellan visningssätt,
håller du knappen DISPL ⏻ ⑧ in-tryckt mer än 2 sekunder för att växla visning.
Upprepa enskilda spår eller enskilda skivor (REPEAT)
För att upprepa aktuellt spår,
tryck kort på knappen 4 RPT ⑪.
""RPT TRCK" visas kort i teckenfönstret och RPT visas i teckenfönstret.
För att upprepa aktuell CD-skiva,
håll knappen 4 RPT ⑪ intryckt längre än 2 sekunder.
"RPT DISC" visas kort i teckenfönstret och RPT visas i teckenfönstret.
Avsluta upprepning
För att avsluta pågående upprepning av aktuellt spår resp. aktuell CD-skiva,
tryck kort på knappen 4 RPT ⑪.
"RPT OFF" visas och RPT i teckenfönstret slocknar.
Spela titlar i slumpvis ordningsföljd (MIX)
Om du vill låta en slumpgenerator avgöra i vilken ordningsföljd den aktuella skivans spår ska spelas,
tryck kort på knappen 5 MIX ⑪.
"MIX CD" visas kort i teckenfönstret och MIX visas i teckenfönstret.
Om du vill att spåren från samtliga skivor i magasinet ska spelas i slumpvis ordningsföljd,
håll knappen 5 MIX ⑪ intryckt längre än 2 sekunder.
"MIX ALL" visas kort i teckenfönstret och MIX visas i teckenfönstret.
Avsluta slumpspelning
Tryck kort på knappen 5 MIX ⑪.
"MIX OFF" visas och MIX-symbolen i teckenfönstret slocknar.
Presentera samtliga spår på alla skivor (SCAN)
Om du vill höra de första sekunderna av samtliga spår på alla skivor i magasinet i stigande ordningsföljd (scan, intro),
håll knappen MENU ⑨ intryckt mer än 2 sekunder.
"TRK SCAN" visas i teckenfönstret och numret på aktuellt spår blinkar.
Avsluta presentation
Om du vill avbryta presentationen,
tryck kort på knappen MENU ⑨.
Det spår som just spelas fortsätter att spe- las.
Observera!
Presentationstiden går att ställa in. Mer information finns i avsnittet "Ställa in presentationstid" i kapitlet "Radio".
Avbryt spelning (PAUSE)
Spelningen fortsätter.
Clock - tid
Visa tid
För att kort visa aktuell tid,
tryck kort på knappen DISPL ⑧.
Tiden visas några sekunder i teckenfönstret.
Ställa klockan
Så här ställer du klockan,
tryck på knappen MENU ⑨.
Tryck på knappen ✗ eller ✕ ⑩ tills teckenfönstret visar "CLOCK SET".
Tryck på knappen <⑩.
Tiden visas i teckenfönstret. Aktuell timme visas blinkande och kan ändras.
Ställ in timmar med knappen ✗ eller ✕⑩.
När rätt timme är inställd,
tryck på knappen>⑩.
Minuterna visas blinkande.
Ställ in minuter med knappen ✗ eller ✕⑩.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Välja 12- eller 24-timmars visning
Tryck på knappen MENU ⑨.
Tryck på knappen ✗ eller ✕ ⑩ tills teckenfönstret visar "24 HOUR MODE" eller "12 HOUR MODE".
Tryck på knappen
När inställningen är färdig,
tryck på knappen MENU ⑨.
Permanent visning av aktuell tid när apparaten är avslagen men tändningen påslagen
För att visa tiden vid avslagen apparat och påslagen tändning,
tryck på knappen MENU ⑨.
Tryck på knappen ✗ eller ✕ ⑩ tills "CLOCK OFF" resp. "CLOCK ON" visas i teckenfönstret.
Tryck på knappen knappen < eller > ⑩ för att välja visningssätt ON (på) resp OFF (av).
När inställningen är färdig,
tryck på knappen MENU ⑨.
Snabb visning av tid när apparaten är avslagen
För att kort visa tiden när apparaten är avslagen,
tryck på knappen DISPL ⑧.
Tiden visas ca 8 sekunder i teckenfönstret.
Ljud
Du kan ställa in ljudklangen (bas, mellan-register, diskant och sub-out) separat för varje ljudkälla (dvs. radio, CD, CD-växlare, AUX, trafikmeddelande och telefon/navigering). Inställningarna av volymbalans (balans och fading) gäller gemensamt för alla ljudkällor.
Observera!
Ljudklang för trafikmeddelanden, navigeringsmeddelanden och telefon kan bara ställas in under pågående meddelande resp. samtal.
Ställa in bas (Bass)
Du kan välja en av 4 mittfrekvenser (60 Hz, 80 Hz, 100 Hz, 200 Hz). Dessutom kan du ställa in nivån för vald mittfrekvens mellan ±7.
Ställa in mittfrekvens och nivå
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck en gång på knappen ✗ eller ✕ ^10 för att komma till undermenyn BASS.
Tryck på
Tryck på ⚠ eller ⭕ ⑩ för att ställa in nivån mellan ±7.
Tryck två gånger på AUDIO ⑤ för att stänga menyn.
Ställa in mellanregister (Middle)
Du kan välja en av 4 mittfrekvenser (500 Hz, 1 kHz, 2 kHz, 3 kHz). Dessutom kan du stäl- la in nivån för vald mittfrekvens mellan ±7.
Ställa in mittfrekvens och nivå
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på
Tryck en gång på ⚠ eller ⭕ 10 för att komma till undermenyn MIDDLE.
Tryck på
Tryck på ⚠ eller ⭕ ⑩ för att ställa in nivån mellan ±7.
Tryck två gånger på AUDIO ⑤ för att stänga menyn.
Ställa in diskant (Treble)
Du kan välja en av 4 mittfrekvenser (10 kHz, 12 kHz, 15 kHz, 17 kHz). Dessutom kan du ställa in nivån för vald mittfrekvens mellan ±7.
Ställa in mittfrekvens och nivå
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på
Tryck en gång på ⚠ eller ⭕ ⑩ för att komma till undermenyn TREBLE.
Tryck på
Tryck på ✗ eller ✕ ⑩ för att ställa in nivån mellan ±7.
Tryck två gånger på AUDIO ⑤ för att stänga menyn.
Volymbalans höger/vänster (Balance)
För att ställa in volymbalansen vänster/höger (Balance),
tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på knappen < eller > ⑩ tills "BAL" och den aktuella inställningen visas i teckenfönstret.
Tryck på knappen ✗ eller √⑩ att för-
dela volymen mellan höger och vänster
sida.
Tryck på knappen AUDIO ⑤ för att stänga menyn.
För att ställa in volymbalansen fram/bak (Fader),
tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på knappen < eller > ⑩ tills "Fader" och den aktuella inställningen visas i teckenfönstret.
Tryck på knappen ✗ eller ✕ ⑩ för att fördela volymen mellan främre och bakre högtalare.
Tryck på knappen AUDIO ⑤ för att stänga menyn.
Förförstärkarutgång (Preamp-Out/Sub-Out)
Du kan ansluta externa förstärkare via bil- radions förförstärkaranslutningar (Preamp- Out). Dessutom kan du ansluta en förstärka- re för lågbashögtalare (Subwoofer) till apparatens inbyggda dynamiska lågpassfilter (du kan ställa in nivå och gränsfrekvens). Förstärkaren måste då anslutas enligt be- skrivningen i monteringsanvisningen.
Ställa in Sub-Out-nivå
Du kan ställa in Sub-Out-nivån i 8 steg (0 till +7).
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på < eller > ⑩ tills "SUBOUT" visas i teckenfönstret.
Tryck på ✗ eller ✕ ⑩ för att ställa in ett värde från 0 till +7.
När inställningen är färdig,
tryck två gånger på knappen AUDIO ⑤.
Ställa in Sub-Out-gränsfrekvens
Du kan välja mellan 4 inställningar: 0 Hz, 80 Hz, 120 Hz och 160 Hz.
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på < eller > ⑩ tills "SUBOUT" visas i teckenfönstret.
Tryck en gång på ✗ eller ✕ ⑩.
Tryck på
När inställningen är färdig,
tryck två gånger på knappen AUDIO ⑤.
X-BASS
Med X-Bass kan du höja basåtergivningen vid låg volym.
Vald X-Bass-inställning gäller för alla ljudkällor (radio, CD, CD-växlare och AUX).
Höjningen genom X-BASS kan ställas in i steg mellan 1 och 3.
"X-BASS OFF" innebär att X-Bass-funktionen är avslagen.
Ställa in höjning av X-BASS
Tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på knappen < eller > ⑩ tills "XBASS" visas i teckenfönstret.
Tryck på knappen ✗ eller √ ⑩ tills önskad inställning visas i teckenfönstret.
När inställningen är färdig,
tryck två gånger på knappen AUDIO ⑤.
Equalizer-förinställningar (Presets)
Denna apparat är utrustad med en equalizer med förprogrammerade inställningar för "ROCK", "POP" och "CLASSIC".
För att välja en equalizer-inställning,
tryck på knappen AUDIO ⑤.
"BASS" visas i teckenfönstret.
Tryck på knappen ✗ eller ✕ ⑩ för att välja en inställning eller välj "EQ OFF" för att slå av equalizern.
Den inställning du valt visas permanent i teckenfönstret.
När inställningen är färdig,
tryck på knappen AUDIO ⑤.
Ställa in teckenfönster
Skriva in påslagningsmeddelande
När du slår på apparaten visas ett kort meddelande i teckenfönstret. Texten "BLAUPUNKT" är grundinställd. Istället för den texten kan du skriva in en egen text, som får innehålla upp till 9 tecken.
Tryck på knappen MENU ⑨.
Tryck på √ eller ✗⑩ tills "ON MSG" visas i teckenfönstret.
Tryck på
Standardtexten för påslagningsmeddelandet visas i teckenfönstret. Markören står i radens början och blinkar.
Observera!
Du kan radera hela raden genom att hålla < eller > ⑩ intryckt i mer än 2 sekunder.
För att skriva in en annan text,
välj en bokstav med √ eller ∧⑩.
Flytta markören med
När du har skrivit in meddelandet,
tryck två gånger på knappen MENU ⑨.
Ställa in nivåvisaren
Med nivåvisaren kan du i teckenfönstret under inställningen kortvarigt se symboler som förtydligar volymnivå och klangbild.
När ingen inställning pågår visar nivåvisaren toppvärde för musik eller tal. Nivåvisaren kan slås på eller av.
Tryck på knappen MENU ⑨.
I teckenfönstret visas "MENU".
Tryck på knappen ✗ eller ✕ ⑩ tills "PEAK LVL" visas i teckenfönstret.
Tryck på knappen knappen < eller > ⑩, för att välja mellan "PEAK ON" (till) och "PEAK OFF" (från).
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Ljusnivå bildskärm
Om bilradioapparaten är ansluten till fordo-net (som erbjuder denna typ av anslutning) enligt monteringsanvisningarna, omkopplas teckenfönstrets belysning med fordonsljustet. Teckenfönstrets ljusnivå kan ställas in separat för dag och natt på en skala från 1 till 9.
Dessutom kan du välja inställningen "AUTO DIM" för nattdämpare (DIM NIGHT). Vid inställningen "AUTO DIM" ställs bilradions belysning in med instrumentbelysningens ljusinställning när bilbelysningen är påslagen.
Tryck på knappen MENU ⑨.
Tryck på ⚠ eller ⚡ ⑩ tills "DIM DAY" resp. "DIM NIGHT" visas i teckenfönstret.
Tryck på knappen
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
För att aktivera "AUTO DIM",
tryck på ⚠ eller ⭕ ⑩ tills "DIM NIGHT" visas i teckenfönstret.
Tryck på knappen < ⑩ tills "AUTO DIM" visas.
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Ställa in färg för teckenfönstrets belysning
För teckenfönsterbelysning kan du blanda en färg från RGB-spektrat (röd-grön-blå) eller välja en färg med färgsökning.
Blanda färg till teckenfönstrets belysning
För att anpassa teckenfönstrets belysning efter din smak kan du själv blanda en färg med de 3 grundfärgerna röd, grön och blå.
Tryck på knappen ✗ eller ✕ ⑩ tills "DISP COL" visas.
Tryck på knappen knappen < eller > ⑩.
En meny visas där du kan blanda din egen färg. "R", "G" och "B" visas med aktuella värden. Värdet för R visas blinkande.
Tryck på knappen ✗ eller ✕ ⑩ tills önskat färgvärde visas i teckenfönstret.
Tryck på knappen < eller > ⑩ för att flytta markören till den andra grundfärgen.
Välj färgandelar så som du vill ha det. När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Välja färgalternativ för teckenfönstrets belysning
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∧ ⑩ tills "COL SCAN" visas i teckenfönstret.
Tryck på knappen
Apparaten börjar skifta mellan olika färger för teckenfönstrets belysning.
Om du vill använda den aktuella inställda färgen,
tryck en gång på knappen MENU ⑨.
För att starta stationssökning igen,
tryck på knappen
När du har hittat den färg du vill ha,
tryck två gånger på knappen MENU
⑨.
Externa ljudkällor
Om du inte använder en CD-växlare, kan du ansluta en extern ljudkälla. Ljudkällorna kan vara t.ex. bärbar CD-spelare, MiniDisc-spelare eller MP3-spelare.
För att ansluta extern ljudkälla behöver du även en passande adapterkabel. Den här kabeln (Blaupunktnr 7 607 897 093) kan du köpa hos närmaste Blaupunkt-återförsäljare.
Dessutom måste du aktivera ingången AUX i menyn.
Observera!
Menyalternativet AUX kan bara väljas om ingen CD-växlare är ansluten till apparaten.
AUX-ingång på/av
Tryck på knappen MENU ⑨.
Tryck på knappen √ eller ∗ ⑩ tills "AUX OFF" resp. "AUX ON" visas i teck-enfönstret.
Välj mellan visningsalternativen "AUX ON" och "AUX OFF" med knapparna < 10.
När inställningen är färdig,
tryck på knappen MENU ⑨.
Observera!
När AUX-ingången är aktiv, kan den väljas med knappen SOURCE ④.
Ställa in AUX-förförstärkning
För att kunna jämna ut volymskillnader kan AUX-ingångens nivåanpassning ställas in i 4 steg (0 till 3).
Tryck på knappen MENU ⑨.
Tryck på √ eller ∧ ⑩ tills "AUX LVL" visas i teckenfönstret.
Tryck på knappen
När inställningen är färdig,
tryck två gånger på knappen MENU ⑨.
Tekniska data
Förstärkare
| Uteffekt: | 4 x 18 watt sinus vid 14,4 V och 1 % klirrfaktor mot 4 ohm |
| 4 x 26 watt sinus enligt DIN 45324 vid 14,4 V mot 4 ohm | |
| 4 x 50 watt max musik |
Radiomottagare
Våglängdsområden:
FM : 87,5 - 108 MHz
MV : 531 - 1602 kHz
LV : 153 - 279 kHz
Ljudfrekvensomfång (FM):
35 - 16 000 Hz
CD
Ljudfrekvensomfång:
20 - 20 000 Hz
Förförstärkare ut (Pre-amp Out)
4 kanaler: 3 V
Ingångskänslighet
AUX in: 2 V/6 kΩ
Tele-/Navi ingång: 10 V/1 kΩ
Vikt 1,36 kg
Med förbehåll för ändringar
Cd-afspilning....271
Sæt betjeningspanelet på igen.
Tryk på knappen MENU ⑨.
Tryk flere gange på knappen √ eller √ ⑩, indtil displayet viser teksten "ON VOLUME".
Tryk kort på knappen ①.
Displayet viser teksten "MUTE".
Ophævelse af Mute
tryk igen kort på knappen ①.
Tryk på knappen MENU ⑨.
Tryk flere gange på knappen √ eller ∧ ⑩, indtil displayet viser teksten "MUTE LVL".
Tryk på knappen MENU ⑨.
Tryk flere gange på knappen √ eller ✗⑩, indtil "TEL VOL" vises på displayet.
tryk på knappen MENU ⑨.
Automatic Sound
Tryk på knappen √ eller ∧⑩.
Tryk på knappen MENU ⑨.
Tryk flere gange på knappen √ eller ∧ ⑩, indtil displayet viser teksten "SENS".
Tryk på knappen MENU ⑨.
Tryk på knappen MENU ⑨.
Tryk på knappen 5 MIX ⑪.
Tryk igen på knappen 5 MIX ⑪.
"MIX OFF" vises kort i displayet og MIX-symbol bolet slettes.
Tryk på knappen 3 ▶ 11 i pausen.
Trafikmeldinger under cd- afspilning
Tryk kort på knappen MENU ⑨.
Tryk på knappen 3 ▶ 11 i pausen.
Tryk kort på knappen 5 MIX ⑪.
Tryk på knappen 3 ▶ 11 i pausen.
tryk på knappen MENU ⑨.
tryk på knappen MENU ⑨.
Tryk på knappen MENU ⑨.
Displayet viser teksten "MENU".
Tryk flere gange på knappen ∇ eller ∇ ⑩, indtil displayet viser teksten "PEAK LVL".
Tryk på knappen MENU ⑨.
Tryk flere gange på knappen √ eller √ ⑩, indtil displayet viser teksten "DIM DAY" eller "DIM NIGHT".
tryk på knappen MENU ⑨.
Bemærk!
Zänligen beakta följande skydds-anvisningar under pågående montage och anslutning.
- Lossa polskon från batteriets minus-pol! Följ därvid fordonstillverkarens skyddsanvisningar.
- Setillattingaavfordonetskomponenter skadas i samband med borrning av hål.
- Plus- och minuskabelns ledningsarea måste vara minst 1,5 mm ^2 .
- Fordonets stickkontakt får inte anslutas till radion!
- Din BLAUPUNKT fackhandel tillhandahåller för resp fordonstyp erforderlig adapterkabel.
- Beroende på konstruktionstyp kan fordonet avvika från denna beskrivning. Vi frånsäger oss allt ansvar för skada eller följdskada pga. felaktig montering eller anslutning.
Om här givna monteringsanvisningar ej stämmer överens med faktiska förhållanden, vänligen kontakta Blaupunkt fackhandel, representant för fordonets tillverkare eller vår telefonkundtjänst.
Vid montering av förstärkare eller cdväxlare måste först apparatstommen jordas, innan stickpropparna ansluts till in- eller utgångarna (hylstag line-in resp line-out).
Jord från andra apparater får inte anslutas till bilradions jord (höljet).
Medföljande monteringsdetaljer
Ändringar förbehålles!
Vänligen förvara ifyllt apparatpass på säker plats!
