JOHN DEERE MP36 - Sistema de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Sistema de áudio autorrádio
Marca	BLAUPUNKT
Modelo	JOHN DEERE MP36
Peso	1,36 kg
Potência de saída	4 x 18 W senoidal (14,4 V, 1% distorção, 4 Ω); 4 x 26 W segundo DIN 45324; 4 x 50 W máx.
Faixas de ondas de rádio	FM (87,5 - 108 MHz), OM (531 - 1602 kHz), OL (153 - 279 kHz)
Formatos de áudio suportados	CD áudio, CD-R, CD-RW, MP3, WMA
Funções RDS	AF, REG, PTY, EON, informações de trânsito
Equalizador	Predefinições Rock, Pop, Classic; X-Bass ajustável
Entradas de áudio	AUX (2 V / 6 kΩ), Telefone/Navegação (10 V / 1 kΩ)
Saídas pré-amplificadas	4 canais, 3 V; Sub-Out ajustável (filtro passa-baixa: 0, 80, 120, 160 Hz)
Painel frontal	Destacável (Flip-Release-Panel), proteção antifurto
Temporizador de desligamento	Ajustável de 0 a 30 segundos (OFF TIMER)
Display	Ajustável: brilho dia/noite, cor personalizável (RGB), mensagem de boas-vindas personalizada
Alimentação	12 V DC (bateria do veículo, negativo à massa)
Acessórios especiais (não fornecidos)	Controle remoto (volante ou manual), amplificadores Blaupunkt/Velocity, trocador de CD (CDC A 03, A 08, IDC A 09), cabo adaptador AUX (ref. 7 607 897 093)
Manutenção e limpeza	Limpar os contactos do painel frontal com um pano sem fiapos embebido em álcool. Não expor o painel frontal ao sol ou ao calor.
Segurança	Desligar a bateria antes da montagem; respeitar as instruções do fabricante do veículo; não usar CD de 8 cm ou de forma não circular.

Perguntas frequentes - JOHN DEERE MP36 BLAUPUNKT

Como ligar e desligar o autorrádio?

Para ligar, prima brevemente a tecla ①. Para desligar, mantenha a tecla ① premida durante mais de 2 segundos. Também pode ligar/desligar através do contacto do veículo ou retirando/colocando o painel frontal destacável.

Como ajustar a hora?

Prima MENU (⑨) até exibir CLOCK SET. Prima < (⑩): as horas piscam. Ajuste as horas com ∧/∨ (⑩), depois prima > (⑩) para ajustar os minutos. Confirme premindo duas vezes MENU.

Como memorizar uma estação de rádio?

Selecione a estação desejada. Mantenha premida uma tecla de preseleção 1-6 (⑪) durante mais de 2 segundos. A estação é memorizada. A memorização automática (Travelstore) é possível mantendo BND•TS (⑥) premida.

Como ativar as informações de trânsito?

Prima TRA•RDS (⑦) para ativar a difusão prioritária das informações de trânsito. O ícone Engarrafamento é exibido. O volume das informações de trânsito é ajustado no menu TA VOLUME.

Como ejetar um CD?

Prima ▼ (②) para abrir o painel frontal. Prima ▲ (⑫) (Ejetar) ao lado da ranhura. Retire o CD e feche o painel frontal. A ejeção é possível mesmo com o aparelho desligado.

Como ajustar os graves e os agudos?

Prima AUDIO (⑤) até exibir BASS, MIDDLE ou TREBLE. Prima uma vez √/∧ (⑩) para entrar no submenu. Escolha a frequência central com < / > (⑩) e ajuste o nível (±7) com √/∧. Saia com duas vezes AUDIO.

Como usar o painel frontal destacável?

Para retirar o painel frontal, prima ▼ (②): ele bascula para a frente. Puxe-o para a direita para retirá-lo. Para recolocá-lo, insira o lado direito na calha, depois empurre suavemente até engatar. Limpe os contactos com um pano embebido em álcool se necessário.

Como conectar uma fonte externa (AUX)?

Ative a entrada AUX no menu MENU (⑨): selecione AUX ON. Ligue a fonte (leitor MP3, etc.) através de um cabo adaptador Blaupunkt (ref. 7 607 897 093). Depois selecione AUX com a tecla SOURCE (④).

Como ajustar o brilho do display?

Prima MENU (⑨) até exibir DIM DAY ou DIM NIGHT. Use < / > (⑩) para escolher o nível (1-9). Para o modo automático, selecione AUTO DIM para a noite. Confirme com duas vezes MENU.

Como ativar a função Travelstore?

Mantenha BND•TS (⑥) premida durante mais de 2 segundos. O aparelho memoriza automaticamente as seis estações FM mais fortes no nível FMT. As estações anteriores neste nível são apagadas.

MANUAL DE UTILIZADOR JOHN DEERE MP36 BLAUPUNKT

Instruções de serviço e de montagem

Para guardar los ajustes realizados,

Repetir títulos (REPEAT)

Si desea repetir un título,

pulse la tecla 4 RPT 11.

Salida de preamplificador (Pre-amp Out)

4 canales: 3 V

① Tecla de ligar/desligar Toque breve: silenciador (Mute) do aparelho. Toque longo: desligar o aparelho.
② Tecla ▲ para abrir o painel frontal destacável e basculante (Flip-Release-Panel).
③ Regulador do volume
④ Tecla SOURCE, seleção da fonte entre rádio, CD, leitor multi-CD (quando instalado) e AUX.
⑤ Tecla AUDIO, para ajustar os baixos, agudos, médios, Subout, Balance e Fader. Ligar/desligar e ajustar X-BASS. Seleção de um pré-ajuste do equalizador.
⑥ Tecla BND•TS Toque breve: seleção dos níveis de memória FM e das bandas MW e LW. Toque longo: iniciar a função Travelstore.
⑦ Tecla TRA•RDS Toque breve: ligar/desligar a disponibilidade dos boletins de trânsito Toque longo: ligar/desligar a função de conveniência RDS.

⑧ Tecla DISPL
Toque breve: apresentar brevemente conteúdos alternativos do visor (p. ex., as horas).
Toque longo: mudar os conteúdos do visor.
⑨ Tecla MENU
Toque breve: chamar o menu para os ajustes básicos. Toque longo: iniciar a função Scan.
⑩ Bloco com as teclas de seta
⑪ Bloco de teclas 1 - 6
⑫ Tecla ▲ (Eject) para retirar o CD do aparelho.

Informações e acessórios ...... 227

Remoção de aparelhos usados (apenas países da UE) ...... 227
Montagem 227
Equipamento extra (não incluído no fornecimento) ..... 227

Painel frontal destacável...... 228

Protecção anti-roubo 228
Retirar o painel frontal 229
Colocar o painel frontal....229
Tempo de desactivação (OFF TIMER) ..229

Ligar/desligar....230

Regular o volume 230

Regular o volume inicial 230
Baixar rapidamente o volume (Mute) ...231
Silenciador do rádio durante um telefonema / navegação áudio... 231
Ligar/desligar o sinal sonoro de confirmação .... 232
Automatic Sound 232

Rádio 233

Regular sintonizador 233
Ligar o rádio.... 233
Função de conveniência RDS (AF, REG) 233

Seleccionar a banda e/ou o nível de memória ...... 234

Sintonizar as estações 234

Definir a sensibilidade de sintonia automática.... 235

Memorizar as estações .... 235

Memorizar as estações automaticamente (Travelstore) ..... 235

Ouvir uma estação memorizada ..... 235

Tocar brevemente as estações sintonizáveis (SCAN)...... 236

Definir o tempo de leitura SCAN ..... 236

Optimizar a recepção do rádio ..... 237

Seleccionar os conteúdos do visor ... 238

Boletins de trânsito...... 238

Ligar/desligar a prioridade dos boletins de trânsito ..... 238
Regular o volume dos boletins de trânsito 239

Modo de CD....239

Iniciar o modo de CD 239
Escolher uma faixa 240
Seleção rápida de faixas...... 240
Busca rápida (com som) ...... 240
Leitura de faixas numa ordem aleatória (MIX) 240

Tocar o início das faixas (SCAN) ..... 240

Repetição de faixas (REPEAT)...... 241

Interromper a reprodução (PAUSE)... 241

Seleccionar os conteúdos do visor ... 241

Boletins de trânsito durante o modo de CD 241

Retirar um CD....241

Modo de MP3/WMA 242

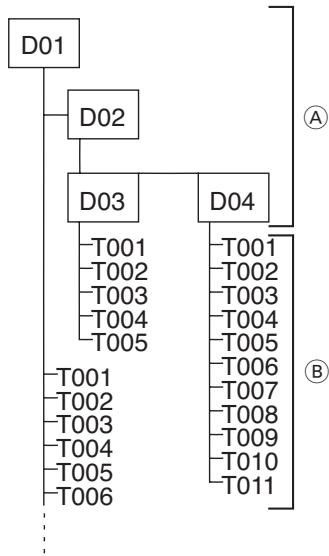

Preparação do CD MP3...... 242
Iniciar o modo de MP3 243
Seleccionar os conteúdos do visor . 243
Ajustar os textos rolantes MP3 ..... 244 Escolher um directório..... 244

Seleccionar a faixa/ficheiro ..... 244

Busca rápida 244

Leitura de faixas numa ordem aleatória – MIX ...... 244

Tocar o início das faixas – SCAN ..... 245

Repetição de faixas individuais ou directórios completos – REPEAT... 245

Interromper a reprodução (PAUSE)... 245

Modo de leitor multi-CD ...... 246

Iniciar o modo de leitor multi-CD .... 246

Escolher um CD 246

Escolher uma faixa 246

Busca rápida (com som) ...... 246

Alterar os conteúdos do visor ..... 246

Repetição de faixas individuais ou de CDs completos (REPEAT)...... 246

Leitura de faixas numa ordem aleatória (MIX) 247

Tocar o início de todas as faixas de cada CD (SCAN)...... 247

Interromper a reprodução (PAUSE) ... 247

Clock - relógio 248

Chamar a indicação do relógio ..... 248

Seleccionar o modo do relógio 12/24 horas ...... 248

Chamar a indicação permanente do relógio com o aparelho desligado e a ignição ligada .... 248

Chamar brevemente a indicação do relógio com o aparelho desligado ... 248

Som 249

Regular os baixos (Bass) 249

Regular os médios (Middle) ...... 249

Regular os agudos (Treble) ...... 249

Regular a distribuição do som entre o canal direito/esquerdo (Balance) ... 250

Regular a distribuição do som entre os canais dianteiro/traseiro (Fader)....250

Saída do pré-amplificador

(Preamp-Out/Sub-Out) 250

Regular o nível de Sub-Out ..... 250

Regular a frequência limite de Sub-Out .... 250

X-BASS 251

Regular a acentuação X-BASS ..... 251

Pré-ajustes do equalizador

(Presets)......252

Regular o visor 252

Introduzir mensagem de activação... 252

Regular o nível de recepção ...... 252

Regular a luminosidade do visor ..... 253

Definir a cor da retro-iluminação do visor 253

Fontes áudio externas 254

Ligar/desligar a entrada AUX ..... 254

Regular os pré-amplificadores para AUX 255

Dados técnicos ...... 255

Amplificador 255

Sintonizador 255

CD 255

Saída de pré-amplificador (Pre-amp Out) 255

Sensibilidade de entrada ..... 255

Instruções de montagem ...... 381

Informações e acessórios

Muito obrigado por escolher um produto da Blaupunkt. Desejamos-lhe muito prazer com o seu novo aparelho.

Antes de o usar pela primeira vez, queira ler estas instruções de serviço.

Os redactores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las acessíveis e compreensíveis. Se, todavia, tiver quaisquer dúvidas em relação à utilização do aparelho, queira dirigir-se a um revendedor especializado ou contacte a linha azul no seu país. Encontrará o número do centro de atendimento ao cliente no verso deste caderno.

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Para saber as condições de garantia, visite a nossa página na Internet www.blaupunkt.de ou encomende-as directamente no seguinte endereço:

Blaupunkt GmbH

Linha azul

Robert-Bosch-Str. 200

D-31139 Hildesheim

Remoção de aparelhos usados (apenas países da UE)

Não remova o seu aparelho usado jun- tamente com o lixo doméstico!

Para a remoção do aparelho usado, recorra por favor aos sistemas de devolução e recolha que estão à sua disposição.

Segurança na estrada

A segurança na estrada tem prioridade máxima.

Manipule o auto-rádio só quando a situação do trânsito o permitir.
Familiarize-se com o funcionamento do aparelho antes de iniciar a viagem.

Terá de estar em condições de ouvir, a tempo, os sinais da polícia, dos bombeiros e das ambulâncias, a bordo do seu veículo.

Por conseguinte, durante a viagem, ouça o programa sempre num volume adequado à situação.

Montagem

Se pretender instalar você mesmo o autorádio, leia as instruções de montagem e de ligação no fim destas instruções.

Equipamento extra

(não incluído no fornecimento)

Utilize apenas os equipamentos extra admitidos pela Blaupunkt.

Telecomando

Com um telecomando no volante e/ou manual, pode operar as funções básicas do seu auto-rádio confortavelmente e com segurança.

Não é possível ligar e desligar o aparelho através do telecomando.

Para saber quais o telecomandos que são compatíveis com o seu auto-rádio, dirija-se a um revendedor da Blaupunkt ou consulte a Internet sob www.blaupunkt.com.

Amplificador (Amplifier)

Podem utilizar-se todos os amplificadores Blaupunkt e Velocity.

Podem instalar-se os seguintes leitores multi-CD da Blaupunkt: CDC A 03, CDC A 08 e IDC A 09.

Painel frontal destacável

Protecção anti-roubo

O seu aparelho está equipado com um pai- nel frontal destacável (Flip Release Panel), que o protege contra roubo. Sem este pai- nel frontal, o aparelho não tem valor algum para um ladrão.

Proteja o aparelho contra roubo, levando o painel frontal sempre consigo ao abandonar o automóvel. Não deixe o painel frontal no automóvel, nem mesmo num lugar escondido.

Notas:

• Não deixe o painel frontal cair ao chão.
• Nunca exponha o painel frontal à luz solar directa ou a outras fontes de calor.
• Evite tocar directamente nas superfícies de contacto do painel frontal. Caso necessário, limpe os contactos com um pano embebido em álcool de limpeza e que não largue pêlos.

Retirar o painel frontal

Prima a tecla ②.

O painel frontal abre-se para a frente.

Segure o painel frontal no lado direito e puxe-o para fora dos encaixes.

• O aparelho é desligado depois de decorrido um período de tempo ajustado por si. Para tal, leia o parágrafo "Período de desactivação (OFF TIMER)" neste capítulo.
• Todas as configurações actuais serão guardadas na memória.
• Existindo um CD no compartimento, este permanece no aparelho.

Colocar o painel frontal

Segure o painel frontal num ângulo mais ou menos perpendicular em relação ao aparelho.
Introduza o painel na guia localizada à direita e esquerda da caixa do aparelho. Introduza o painel cuidadosamente nos encaixes, até engatar.
Dobre o painel frontal cuidadosamente para cima, até engatar.

Se o aparelho estava ligado no momento em que se retirou o painel frontal, ele volta a ligar-se automaticamente no modo por último seleccionado (rádio, CD, leitor multi-CD ou AUX) ao voltar a colocar-se o painel frontal.

Tempo de desactivação (OFF TIMER)

Depois de abrir o painel frontal, o aparelho desliga-se num período de tempo ajustável. Pode ajustar a duração deste período entre 0 e 30 segundos.

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla √ ou ∧ ⑩, até aparecer "OFF TIMER" no visor.
Regule o período de tempo com as teclas <>⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Nota:

Se ajustar um período de desactivação de 0 segundos, o aparelho desliga-se imediatamente após a abertura do pai-nel frontal.

Ligar/desligar

Há várias possibilidades para ligar e desligar o aparelho:

Ligar/desligar com a tecla ①

Para ligar, prima a tecla ①.

O aparelho liga-se.

Para desligar, mantenha a tecla ① pre-mida por mais de 2 segundos.

O aparelho desliga-se.

Ligar/desligar através da ignição do automóvel

Se o aparelho estiver correctamente ligado à ignição do automóvel, tal como representado nas instruções de montagem, e se não for desligado com a tecla ①, ele liga-se e desliga-se juntamente com a ignição.

Ligar/desligar com o painel frontal destacável

O aparelho desliga-se após o período de tempo ajustado no menu "OFF TIMER".

Volte a colocar o painel frontal.

O aparelho liga-se. Activa-se o modo que estava activo no momento em que desligou o aparelho (rádio, CD, leitor multi-CD ou AUX).

Nota:

Quando a ignição está desligada, o aparelho desliga automaticamente passada uma hora, por forma a proteger a bateria do automóvel contra uma descarga.

Regular o volume

O volume pode ser regulado em passos de 0 (desligado) a 66 (máximo).

Para aumentar o volume,

rode o regulador ③ para a direita.

Para baixar o volume,

rode o regulador do volume ③ para a esquerda.

Regular o volume inicial

Nota:

O aparelho possui uma função Time-out (espaço de tempo).

Se, p. ex., premir a tecla MENU ⑨ e seleccionar uma opção de menu, o aparelho regressa à posição anterior cerca de 8 segundos após o último accionamento de tecla. Os ajustes efectuados são guardados na memória.

O volume inicial pode ser regulado.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ⚠ 10, até "ON VOLUME" aparecer no visor.

Por forma a facilitar a regulação, o aparelho aumenta e reduz o volume conforme a regulação feita.

Seleccionando "LAST VOL", é reactivado o volume que estava a ouvir antes de desligar o aparelho.

Nota:

Para proteger a audição, o volume inicial está limitado ao valor "38". Se o volume era superior no momento de desligar e o ajuste "LAST VOL" tiver sido seleccionado, o aparelho é ligado de novo com o valor "38".

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Baixar rapidamente o volume (Mute)

O volume pode ser baixado rapidamente para um valor pré-definido (Mute).

Prima brevemente a tecla ①.

É indicado "MUTE" no visor.

Desligar o silenciador (Mute)

Para voltar a activar o volume anteriormente ouvido,

volte a premir brevemente a tecla ①.

Regular o volume Mute

O volume Mute (Mute Level) pode ser ajustado.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla ¥ ou Ⓞ, até "MUTE LVL" aparecer no visor.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Silenciador do rádio durante um telefonema / navegação áudio

Se o seu aparelho estiver ligado a um telemóvel ou a um sistema de navegação, o auto-rádio é automaticamente silenciado no momento em que "levanta" o telefone ou quando o sistema de navegação emite uma recomendação acústica; neste caso, a chamada telefónica ou a recomendação acústica são reproduzidos pelo altifalante do auto-rádio. Para o efeito, é necessário que o telemóvel ou o sistema de navegação estejam ligados ao auto-rádio tal como descrito nas instruções de montagem.

Para saber quais sistemas de navegação compatíveis com o seu auto-rádio, dirija-se a um revendedor da Blaupunkt.

Se receber uma informação sobre o trânsito durante uma chamada telefónica ou uma recomendação acústica da navegação, a informação só será ouvida depois de terminado o telefonema ou a recomendação acústica, desde que esta continue a ser transmitida. A informação sobre o trânsito não é gravada!

É possível regular o volume em que a chamada telefónica e as recomendações acústicas da navegação devem ser reproduzidas.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ∧⑩, até "TEL VOL" aparecer no visor.

Regule o volume pretendido com a tecla ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Nota:

Pode regular directamente o volume dos telefonemas e recomendações acústicas durante a reprodução, utilizando o regulador do volume ③.

Ligar/desligar o sinal sonoro de confirmação

Se premir uma tecla por mais de 2 segundos para executar determinada função, por ex., para memorizar uma estação numa tecla de pré-selecção, soa um sinal sonoro de confirmação (Beep). Pode ligar ou desligar o "Beep".

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla ¥ ou ⑩, até aparecer no visor "BEEP ON" ou "BEEP OFF".
Ligue (ON) ou desligue (OFF) o BEEP com a tecla ⑩.

Uma vez terminado o ajuste,

prima a tecla MENU ⑨.

Automatic Sound

Esta função faz com que o volume do autorádio seja adaptado automaticamente à velocidade do seu automóvel. Para o efeito, é preciso que o auto-rádio esteja instalado tal como descrito nas instruções de montagem.

O aumento automático do volume pode ser regulado em 6 níveis (0 - 5).

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla ¥ ou Ⓞ, até "AUTO SD" aparecer no visor.
Regule a adaptação do volume 0 - 5 com a tecla ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Nota:

O valor ideal 0 - 5 da adaptação do volume em função da velocidade depende dos ruídos produzidos pelo seu veículo. Determine o valor ideal para o seu veículo experimentando várias possibilidades.

Rádio

Este aparelho está equipado com um receptor de rádio RDS. Muitas estações sintonizáveis em FM transmitem um sinal que, para além do programa, contém informações adicionais, como, por exemplo, o nome da estação ou o tipo de programa transmitido (PTY).

O nome da estação é exibido no visor, logo que seja captado.

Para garantir um funcionamento correcto do rádio, o aparelho deve estar regulado para a região em que será utilizado. Pode escolher entre Europa (EUROPE), América (USA), América do Sul (S-AMERICA) e Tailândia (THAI). O sintonizador está regulado de fábrica para a região em que o aparelho é vendido. Se surgirem problemas com a recepção do rádio, verifique este ajuste.

As funções do rádio descritas nestas instruções de serviço referem-se ao ajuste do sintonizador para a Europa (EUROPE).

Desligue o aparelho com a tecla ①.

Mantenha as teclas 1 e 5 ⑪ premidas simultaneamente e volte a ligar o aparelho com a tecla ①.

É indicado "TUNER".

Seleccione a sua região de sintonização com a tecla √ ou ∧⑩.

Para salvaguardar o ajuste,

desligue o aparelho e volte a ligá-lo, ou aguarde aprox. 8 segundos. O rádio liga-se com o ajuste seleccionado em último lugar (rádio, CD, leitor multi-CD ou AUX).

Ligar o rádio

Se se encontrar nos modos de funcionamento CD, leitor multi-CD ou AUX,

prima a tecla BND•TS ⑥

ou

prima as vezes necessárias a tecla SOURCE ④, até aparecer no visor o nível de memória, p. ex., "FM1".

Função de conveniência RDS (AF, REG)

As funções de conveniência RDS, AF (frequência alternativa) e REGIONAL ampliam o espectro de potência do seu auto-rádio.

• AF: quando a função de conveniência RDS está activa, o aparelho efectua automaticamente a busca da frequência com o sinal mais forte para a estação que pretende ouvir.
• REGIONAL: algumas estações, a determinada hora, subdividem os programas em vários programas regionais, com conteúdos diferentes. A função REG evita que o auto-rádio comute para frequências alternativas com programas diferentes do que pretende ouvir.

Nota:

A função REGIONAL tem de ser activada/desactivada separadamente no menu.

Ligar/desligar a função REGIONAL

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ∧⑩, até "REG" aparecer no visor. Ao lado da sigla "REG" é visualizado "OFF" (desligado) ou "ON" (ligado).

Para ligar ou desligar REGIONAL,

prima a tecla > ou < 10.

Prima a tecla MENU ⑨.

Activar/desactivar a função de conveniência RDS

Para ligar ou desligar as funções de conveniência RDS AF e REGIONAL,

mantenha a tecla TRA•RDS ⑦ premi- da por mais de 2 segundos.

As funções de conveniência RDS estão activas, quando a sigla RDS é apresentada no visor.

Seleccionar a banda e/ou o nível de memória

Este aparelho permite-lhe receber os programas transmitidos nas faixas de frequência FM, assim como MW e LW. Para a banda FM, está disponível uma memória com 3 níveis (FM1, FM2 e FMT) e, para cada uma das bandas MW e LW, um nível.

Em cada nível podem guardar-se 6 estações emissoras diferentes.

Para comutar entre os níveis da memória, FM1, FM2 e FMT, ou entre as bandas MW e LW,

prima brevemente a tecla BND•TS ⑥.

Sintonizar as estações

Há várias possibilidades para sintonizar as estações emissoras.

Sintonização automática

Prima a tecla √ ou ∧ ⑩.

O aparelho sintoniza a próxima estação que consiga captar.

Sintonia manual

Também é possível fazer a sintonia de estações manualmente.

Nota:

A sintonia manual das estações só é possível, enquanto a função de conveniência RDS está desactivada.

Para alterar a frequência ajustada em pequenos passos,

prima brevemente a tecla ⑩.

Para alterar rapidamente a frequência ajustada,

mantenha a tecla ⑩ premida por mais tempo.

Percorrer as cadeias de estações (só em FM)

Quando uma estação disponibiliza vários programas, é possível percorrer esta designada "cadeia de estações".

Nota:

Para poder usar esta função, a função de conveniência RDS tem de estar activa.

Prima a tecla < ou > ⑩ para mudar para a próxima estação pertencente à mesma cadeia de estações.

Nota:

Só poderá mudar para as estações que já tenha recebido anteriormente. Para o efeito, use a função Scan ou Travelstore.

Definir a sensibilidade de sintonia automática

Esta função permite-lhe determinar se o aparelho deve sintonizar apenas estações com sinais fortes ou também estações com sinais fracos.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ∧ ⑩, até "SENS" aparecer no visor.

É exibido o valor da sensibilidade actualmente seleccionada. "SENS HI3" significa sensibilidade máxima. "SENS LO1" significa sensibilidade mínima.

Regule a sensibilidade pretendida com as teclas ⑩.

Uma vez terminado o ajuste,

prima a tecla MENU ⑨.

Nota:

É possível regular vários níveis de sensibilidade para as bandas FM e MW ou LW (AM).

Memorizar as estações

Memorizar as estações manualmente

Seleccione o nível de memória pretendido, FM1, FM2, FMT, ou uma das bandas MW e LW.
Sintonize a estação pretendida.
Prima uma das teclas de pré-selecção 1 - 6 ⑪, na qual pretende memorizar a estação, e mantenha-a premida por mais de 2 segundos.

Memorizar as estações automaticamente (Travelstore)

Pode memorizar automaticamente as 6 estações com os sinais mais fortes da região (apenas FM). A memorização faz-se no nível FMT.

Nota:

As estações guardadas anteriormente neste nível serão apagadas.

Mantenha a tecla BND•TS ⑥ premida por mais de 2 segundos.

Inicia-se a memorização. No visor é apresentado "FM TSTORE". Uma vez terminada a memorização, o aparelho toca a estação guardada na posição 1 do nível FMT.

Ouvir uma estação memorizada

• Seleccione o nível de memória ou a banda pretendida.
  Prima uma tecla de pré-selecção 1 - 6 ⑪.

É reproduzida a estação memorizada, desde que possa ser captada.

Tocar brevemente as estações sintonizáveis (SCAN)

A função SCAN permite-lhe tocar todas as estações sintonizáveis durante um curto espaço de tempo. O tempo da leitura SCAN pode ser regulado no menu entre 5 e 30 segundos.

Iniciar a função SCAN

Mantenha a tecla MENU ⑨ premida por mais de 2 segundos.

Inicia-se a exploração.

"SCAN" é exibido por um período curto no visor, depois pisca o nome da estação ou a frequência que está a ser tocada.

Terminar a busca SCAN, continuar a ouvir uma estação

Prima a tecla MENU ⑨.

A exploração é terminada, ficando a última estação sintonizada activa.

Definir o tempo de leitura SCAN

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ∧ ⑩, até "SCAN TIME" aparecer no visor.

Regule o tempo de leitura pretendido com as teclas ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Nota:

O tempo regulado para a leitura SCAN também é válido nos modos de CD e de leitor multi-CD.

Algumas estações em FM, juntamente com o seu nome, transmitem informações adicionais sobre o tipo de programa transmitido. O seu auto-rádio é capaz de captar e exibir este tipo de informações.

Os tipos de programa incluem, por exemplo:

CULTURA VIAGENS JAZZ

DESPORTO SERVIÇOS POP

ROCK CONHECIMENTO INFANTIL

A função PTY facilita-lhe a busca de estações que transitem determinados tipos de programa.

PTY-EON

Uma vez seleccionado o tipo do programa pretendido e iniciada a busca, o aparelho muda da estação actual para uma estação que oferece o tipo de programa procurado.

Notas:

- Quando aparelho não consegue encontrar uma estação com o tipo de programa preferido, ele emite um sinal sonoro a título de informação e exibe "NO PTY" por um período curto no visor. A última estação captada pelo aparelho volta a ser sintonizada.

- Quando a estação sintonizada ou outra estação da mesma cadeia transmitir o tipo de programa pretendido, o aparelho muda automaticamente da estação que está a ouvir no momento, do modo de CD ou do modo de leitor multi-CD para a estação com o tipo de programa pretendido.

- Se não pretender ter activada esta comutação PTY-EON, desactive-a no menu com "PTY OFF". Antes disso, prima uma das teclas SOURCE ④ ou BND•TS ⑥.

Ligar/desligar a função PTY

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla √ ou ∧ ⑩, até "PTY" e a opção actualmente seleccionada aparecerem no visor.
Prima a tecla < ou > ⑩, para ligar (ON) ou desligar (OFF) a função PTY.
Prima a tecla MENU ⑨.

Seleccionar o idioma da função PTY

Pode seleccionar o idioma em que preten- de que sejam apresentados os tipos de programa. Estão disponíveis "DEUTSCH", "ENGLISH" e "FRANÇAIS".

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla √ ou ∧ ⑩, até "PTY LANG" aparecer no visor.
Regule o idioma pretendido com as teclas ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

É exibido o tipo de programa recebido actualmente.

Se pretender escolher um programa diferente do sintonizado, pode mudar, durante a indicação, para um novo tipo de programa, premindo a tecla ⑩.

Ou

Prima uma das teclas 1 - 6 ⑪ para escolher o tipo de programa memorizado na tecla correspondente.

O tipo seleccionado é indicado por um período curto no visor.

Prima a tecla √ ou ∧ ⑩ para iniciar a busca.

O aparelho sintoniza a próxima estação que ofereça o tipo de programa seleccionado.

Memorizar um tipo de programa nas teclas de pré-selecção

Seleccione um tipo de programa com a tecla ⑩.
Mantenha a tecla de pré-selecção pretendida 1 - 6 ⑪ premida por mais de 2 segundos.

Optimizar a recepção do rádio

Atenuação dos agudos em função de interferências (High Cut)

A função High Cut permite-lhe melhorar a recepção do rádio quando esta começa a ficar fraca (só em FM). Se existirem perturbações na recepção, o nível de ruído é automaticamente reduzido.

Ligar/desligar High Cut

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla √ ou ⚠⑩, até "HICUT" aparecer no visor.
Prima a tecla ⑩ para ligar (1) ou desligar (0) a função High Cut.

"HICUT 0" significa nenhuma atenuação e "HICUT 1" significa atenuação automática do nível de ruído.

Prima a tecla MENU ⑨.

Seleccionar os conteúdos do visor

No modo de rádio, tem a possibilidade de chamar ao visor a indicação da banda de ondas, com nível de memória, as horas, o nome da estação ou a frequência da estação actual.

Para comutar a indicação, mantenha a tecla DISPL ⑧ premida por mais de 2 segundos.

Boletins de trânsito

O seu aparelho está equipado com um receptor RDS EON. EON (Enhanced Other Network) permite que, no caso de um boletim de trânsito (TA), se comute automaticamente dentro de uma cadeia de estações, de uma estação sem boletins de trânsito para a respectiva estação com boletins de trânsito da cadeia de estações.

Depois de terminado o boletim, o aparelho regressa ao programa ouvido anteriormente.

Ligar/desligar a prioridade dos boletins de trânsito

Prima a tecla TRA•RDS ⑦.

A prioridade dos boletins de trânsito está activa, enquanto o símbolo de engarrafamento é apresentado no visor.

Notas:

Soa um sinal sonoro,

• quando abandonar o raio de alcance da emissora que está a ouvir e que transmite boletins de trânsito.
• quando, durante a escuta de um CD ou no modo de leitor multi-CD, abandona o raio de alcance da emissora sintonizada que transmite boletins de trânsito e o aparelho, na busca automática subsequente, não encontra uma nova estação que disponibilize este serviço.
• quando mudar de uma estação com boletins de trânsito para uma estação que não disponibiliza este serviço.

Nestes casos, desligue a prioridade dos boletins de trânsito ou mude para uma estação que suporta este serviço.

Regular o volume dos boletins de trânsito

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla √ ou ∧ ⑩, até "TA VOLUME" aparecer no visor.
Regule o volume com as teclas ⑩.

Por forma a facilitar a regulação, o aparelho aumenta e reduz o volume conforme a regulação feita.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Notas:

• O volume dos boletins de trânsito também pode ser regulado durante uma emissão usando-se o regulador ③.
• É possível regular o som e a distribuição do som para os boletins de trânsito. Para tal, leia o capítulo "Som".

Modo de CD

Este aparelho permite a leitura de CDs áudio, CD-Rs e CD-RWs comerciais, com um diâmetro de 12 cm. Por forma a evitar problemas durante a leitura, não deve gravar os seus CDs a uma velocidade superior a 16X.

Perigo de destruição a unidade de CD!

Não é permitido ler os CDs single com um diâmetro de 8 cm nem os CDs de contornos realçados ("shape CDs").

Não assumimos qualquer responsabilidade por danos causados na unidade devido a CDs impróprios.

Para um funcionamento correcto, utilize apenas CDs com o logotipo "Compact Disc". O CDs protegidos contra cópia podem causar dificuldades de reprodução. A Blaupunkt não pode garantir um funcionamento correcto de CDs protegidos contra cópia!

Para além dos CDs áudio, também é possível ler CDs com ficheiros de música MP3/WMA. Para o efeito, leia o capítulo "Modo de MP3/WMA".

Não havendo nenhum CD na unidade,

prima a tecla ↘ 2.

O painel frontal abre-se.

Sem exercer qualquer força, insira o CD no compartimento, com o lado impresso virado para cima, até sentir uma resistência.

O CD é recolhido automaticamente para dentro da unidade.

A recolha do CD não deve ser impedida nem apoiada.

Fecha o painel frontal com pressão ligeira, até engatar com um clique.

O aparelho começa a reproduzir o CD.

Nota:

Se a ignição do veículo estava desligada antes de se inserir o CD, deve primeiro ligar o aparelho com a tecla ①, para que a reprodução se inicie.

Havendo já um CD na unidade,

prima as vezes necessárias a tecla SOURCE ④, até "CD" aparecer no visor.

O leitor começa a leitura a partir do ponto em que foi interrompido.

Escolher uma faixa

Prima uma tecla do bloco com as teclas de seta ⑩, para seleccionar a faixa seguinte ou anterior.

Se premir uma vez a tecla √ ou <⑩, o aparelho volta a ler a faixa actual.

Seleção rápida de faixas

Para efectuar uma selecção rápida das fai-xas para trás ou para a frente,

mantenha a tecla ☐ ou ☐ ⑩ premida, até a selecção rápida da faixa se iniciar para trás ou para a frente.

Busca rápida (com som)

Para efectuar uma busca rápida para trás ou para a frente,

mantenha a tecla ⑩ premida, até a busca rápida se iniciar para trás ou para a frente.

Leitura de faixas numa ordem aleatória (MIX)

Prima a tecla 5 MIX ⑪.

A informação "MIX CD" surge brevemente no visor e o símbolo MIX é indicado. O aparelho toca a próxima faixa encontrada por ordem aleatória.

Terminar a função MIX

Prima novamente a tecla 5 MIX ⑪.

A informação "MIX OFF" surge brevemente no visor, e o símbolo MIX apaga-se.

Tocar o início das faixas (SCAN)

Esta função permite-lhe tocar o início de todas as faixas contidas num CD.

Prima a tecla MENU ⑨ por mais de 2 segundos.

É tocado o início da próxima faixa.

Nota:

O tempo de leitura de faixas pode ser regulado. Para o efeito, leia o parágrafo "Regular o tempo de leitura SCAN" no capítulo "Rádio".

Terminar a busca e continuar a ouvir uma faixa

Para terminar a exploração,

prima a tecla MENU ⑨.

O aparelho continua a ler a faixa que está a ser tocada.

Repetição de faixas (REPEAT)

Se pretender repetir uma faixa,

prima a tecla 4 RPT ⑪.

A informação "RPT TRCK" surge brevemente no visor e o símbolo RPT é apresentado. O leitor repete a faixa seleccionada, até se voltar a desactivar a função RPT.

Terminar a função Repeat

Se pretender desligar a função Repeat,

prima novamente a tecla 4 RPT 11.

A informação "RPT OFF" surge brevemente no visor, e o símbolo RPT apaga-se. A leitura prossegue de forma normal.

Interromper a reprodução (PAUSE)

Prima a tecla 3 ▶ 11.

É indicado "PAUSE" no visor.

Cancelar a pausa

Durante a pausa, prima a tecla 3 ▶⑪.

A reprodução prossegue.

Seleccionar os conteúdos do visor

Para o modo de CD, pode escolher entre 2 tipos de indicação:

• Número da faixa e hora
• Número da faixa e tempo de leitura
Para comutar a indicação, mantenha a tecla DISPL ⑧ premida por mais de 2 segundos.

Boletins de trânsito durante o modo de CD

Se pretender receber boletins de trânsito durante o modo de CD,

prima a tecla TRA•RDS ⑦.

A prioridade dos boletins de trânsito está activa, enquanto o símbolo de engarrafamento é apresentado no visor. Para tal, leia o capítulo "Boletins de trânsito".

Retirar um CD

Prima a tecla ②.

O painel frontal abre-se para a frente.

Prima a tecla ▲ ⑫ (Eject) junto ao compartimento para CD.

O CD é ejectado.

Retire o CD e feche o painel frontal.

Notas:

• Um CD ejectado volta a ser recolhido automaticamente ao fim de 10 segundos.
• Também poderá extrair os CDs quando o aparelho está desligado ou se estiver activa uma outra fonte áudio.

Modo de MP3/WMA

Este auto-rádio permite-lhe a leitura de CD-Rs e CD-RWs com ficheiros de música MP3. Também pode reproduzir ficheiros WMA. O manuseamento durante a reprodução de ficheiros MP3 e WMA é idêntico.

Notas:

• Com este aparelho, não é possível reproduzir ficheiros WMA com gestão de direitos de autor (Digital Rights Management - DRM) de lojas de música online.
• Os ficheiros WMA só podem ser reproduzidos com segurança se tiverem sido criados com o Windows Media Player, versão 8.

Preparação do CD MP3

A combinação entre gravador de CD, "software" de gravação e CDs virgem pode originar problemas na leitura de CDs. No caso de problemas com CDs auto-gravados, recomendamos que mude de marca ou a cor dos CDs virgens.

O formato do CD tem de ser ISO 9660 nível 1 ou nível 2 ou Joliet. Todos os restantes formatos não podem ser lidos de forma fiável.

É possível criar um máximo de 252 directórios num único CD. Este aparelho permite seleccionar individualmente os directórios. Independentemente do número de directórios, podem gerir-se até 999 ficheiros MP3 num CD, com um número máximo de 255 ficheiros num directório.

Este aparelho suporta o número de directórios que o seu "software" de gravação conseguir gerar, independentemente de o padrão ISO 9660 especificar uma profundidade máxima de 8 directórios.

Ⓐ Directórios

A cada directório pode dar-se um nome através do computador. Este nome poderá depois ser exibido no visor do aparelho. Proceda à designação dos directórios e fai-xas/ficheiros de acordo com o seu "software" de gravação. Para mais informações, consulte as instruções do seu "software".

Nota:

Para a designação de directórios e fai-xas/ficheiros, convém evitar o uso de tremas e caracteres especiais.

Se ligar importância a uma sequência correcta dos seus ficheiros, deve utilizar um "software" de gravação que classifique os ficheiros por ordem alfabética. Caso o seu "software" não ofereça esta função, também poderá ordenar os ficheiros manualmente. Para tal, terá que antepor um número a cada nome, por ex., "001", "002", etc., devendo escrever sempre os zeros inícias.

Os títulos MP3 podem conter informações adicionais, tais como o nome do artista, faixa ou álbum ("tags ID3"). Este aparelho permite a exibição de "tags ID3" da versão 1.

Ao criar (codificar) os ficheiros MP3 a partir de ficheiros áudio, convém usar taxas de bits até um máximo de 256 kB/s.

Para poder ler os ficheiros MP3 neste aparelho, é necessário que eles possuam a terminação ".MP3".

Notas:

Para garantir uma leitura sem problemas,

• não tente alterar para ".MP3" a terminação de ficheiros que não sejam ficheiros MP3, nem tente ler estes ficheiros! Estes ficheiros inválidos serão suprimidos durante a leitura.
• Não utilize CDs "misturados" que contenham simultaneamente dados MP3 e não-MP3 (durante a leitura em MP3, o aparelho só lê os ficheiros MP3).
• Não use CDs gravados no modo misto, que contenham faixas áudio misturadas com títulos MP3. Se tentar ler um CD misturado, o aparelho só lê as faixas de áudio.

O modo de MP3 é iniciado da mesma forma como o modo de CD convencional. Para tal, leia o parágrafo "Iniciar o modo de CD" no capítulo "Modo de CD".

Seleccionar os conteúdos do visor

É possível chamar para o visor as informações sobre a faixa que está a ser tocada:

• Número do directório e número da fai-xa
  • Número do directório e hora
• Número do directório e tempo de leitura
  • Número da faixa e tempo de leitura
  • Número da faixa e hora

Para escolher uma das modalidades de exibição oferecidas,

para comutar a indicação, mantenha a tecla DISPL Ⓤ ⑧ premida por mais de 2 segundos.

Nota:

As informações são apresentadas de modo permanente no visor, depois de o texto rolante MP3 ter sido percorrido uma vez após uma mudança de faixa.

Ajustar os textos rolantes MP3

A cada mudança de faixa, um dos seguintes textos rolantes aparece uma vez no visor. Depois, são utilizados os conteúdos padrão configurados.

Os textos rolantes disponíveis são:

• Nome de directório ("DIR NAME")
• Nome da faixa ("SONG NAME")
• Nome do álbum ("ALBM NAME")
• Nome do artista ("ARTIST")
• Nome do ficheiro ("FILE NAME")

Nota:

O artista, faixa e nome do álbum são componentes dos "tags MP3-ID" da versão 1 e só podem ser indicados se tiverem sido memorizados com os ficheiros MP3 (para o efeito, leia também as instruções do seu software PC MP3 ou "software" de gravação).

Para escolher uma das modalidades de exibição oferecidas,

prima a tecla MENU ⑨.
Prima várias vezes a tecla √ ou ∧ ⑩, até "MP3 DISP" aparecer no visor.
Seleccione o texto rolante MP3 pretendido com a tecla ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Nota:

A opção de menu "MP3 DISP" está disponível durante a reprodução de um CD com ficheiros MP3/WMA.

Escolher um directório

Para mudar para um novo directório, por ordem ascendente ou descendente,

prima uma ou várias vezes a tecla You 10.

Seleccionar a faixa/ficheiro

Para mudar, por ordem ascendente ou descendente, para uma nova faixa ou um novo ficheiro no directório aberto,

prima uma ou várias vezes a tecla ⑩.

Premindo uma única vez a tecla <⑩, a faixa actual volta a ser lida.

Busca rápida

Para uma busca rápida para trás ou para a frente,

mantenha a tecla ⑩ premida, até a busca rápida se iniciar para trás ou para a frente.

Leitura de faixas numa ordem aleatória – MIX

Para ouvir as faixas do directório aberto, numa ordem aleatória,

prima brevemente a tecla 5 MIX ⑪.

O visor indica "MIX DIR" e o símbolo MIX é apresentado.

Para ouvir, numa ordem aleatória, as faixas de todos os directórios do CD MP3 inserido,

prima a tecla 5 MIX ⑪ por mais de 2 segundos.

O visor indica "MIX CD" e o símbolo MIX é apresentado.

Terminar a função MIX

Para terminar a função MIX,

prima brevemente a tecla 5 MIX ⑪.

"MIX OFF" aparece no visor e o símbolo MIX apaga-se.

Tocar o início das faixas - SCAN

Esta função permite-lhe tocar o início de todas as faixas contidas num CD.

Prima a tecla MENU ⑨ por mais de 2 segundos. É tocado o início da próxima faixa.

O visor indica "TRK SCAN" por breves momentos. O número da faixa pisca. As faixas são reproduzidas por ordem ascendente.

Nota:

O tempo de leitura de faixas pode ser regulado. Para tal, leia o parágrafo "Regular o tempo de leitura SCAN" no capítulo "Rádio".

Terminar a busca e continuar a ouvir uma faixa

Prima brevemente a tecla MENU ⑨.

O aparelho continua a ler a faixa que está a ser tocada.

Repetição de faixas individuais ou directórios completos – REPEAT

Para repetir a faixa que está a ser tocada,

prima brevemente a tecla 4 RPT ⑪.

No visor aparece brevemente "RPT TRCK" e é indicada a sigla RPT.

Para repetir o directório completo,

prima a tecla 4 RPT ⑪ por mais de 2 segundos.

"RPT DIR" aparece no visor.

Terminar a função Repeat

Para terminar a repetição da faixa actual ou do directório aberto,

prima brevemente a tecla 4 RPT ⑪.

No visor aparece brevemente "RPT OFF" e a indicação RPT apaga-se.

Interromper a reprodução (PAUSE)

Prima a tecla 3 ▶ 11.

É indicado "PAUSE" no visor.

Cancelar a pausa

Durante a pausa, prima a tecla 3 ▶ ⑪.

A reprodução prossegue.

Modo de leitor multi-CD

Nota:

Para informações sobre o tratamento dos CDs, a inserção de CDs e o manuseamento do leitor multi-CD, queira consultar as instruções de serviço do seu leitor multi-CD.

Iniciar o modo de leitor multi-CD

Prima as vezes necessárias a tecla SOURCE ④, até "CHANGER" aparecer no visor.

O leitor começa a ler o primeiro CD que identificar.

Escolher um CD

Para mudar para um novo CD, por ordem ascendente ou descendente,

prima uma ou várias vezes a tecla Υ ou Ψ⑩.

Nota:

Os compartimentos de CD que estão livres e os compartimentos que contêm CDs inválidos serão ignorados.

Escolher uma faixa

Para mudar, por ordem ascendente ou descendente, para uma nova faixa no CD actual,

prima uma ou várias vezes a tecla ⑩.

Busca rápida (com som)

Para efectuar uma busca rápida para trás ou para a frente,

mantenha a tecla ⑩ premida, até a busca rápida se iniciar para trás ou para a frente.

Alterar os conteúdos do visor

Para a apresentação dos conteúdos do visor no modo de leitor multi-CD, estão disponíveis 5 opções:

• Número da faixa e tempo de leitura
- Número da faixa e hora
• Número de CD e número da faixa
- Número de CD e hora
• Número de CD e tempo de leitura

Para escolher um modo,

mantenha a tecla DISPL ⑧ premida por mais de 2 segundos para comutar a indicação.

Repetição de faixas individuais ou de CDs completos (REPEAT)

Para repetir a faixa que está a ser tocada,

prima brevemente a tecla 4 RPT ⑪.

A informação "RPT TRCK" surge brevemente no visor e a sigla RPT é apresentada.

A informação "RPT DISC" surge brevemente no visor e a sigla RPT é apresentada.

Terminar a função Repeat

Para terminar a repetição da faixa ou do CD actual,

prima brevemente a tecla 4 RPT 11.

Aparece "RPT OFF" e a sigla RPT apaga-se no visor.

Leitura de faixas numa ordem aleatória (MIX)

Para ouvir as faixas do CD actual numa ordem aleatória,

prima brevemente a tecla 5 MIX ⑪.

A informação "MIX CD" surge brevemente no visor e o símbolo MIX é apresentado.

Para ouvir as faixas de todos os CDs inseridos, numa ordem aleatória,

mantenha a tecla 5 MIX ⑪ premida por mais de 2 segundos.

A informação "MIX ALL" surge brevemente no visor e o símbolo MIX é apresentado.

Terminar a função MIX

Prima brevemente a tecla 5 MIX ⑪.

"MIX OFF" é apresentado e a sigla MIX apaga-se no visor.

Tocar o início de todas as faixas de cada CD (SCAN)

Para ouvir, numa ordem ascendente, todas as faixas de todos os CDs inseridos,

prima a tecla MENU ⑨ por mais de 2 segundos.

No visor aparece "TRK SCAN" e o referência da faixa actual pisca.

Terminar a função Scan

Para terminar a leitura do início das faixas,

prima brevemente a tecla MENU ⑨.

O aparelho continua a ler a faixa em reprodução.

Nota:

O tempo de leitura de faixas pode ser regulado. Para o efeito, leia o parágrafo "Regular o tempo de leitura SCAN" no capítulo "Rádio".

Interromper a reprodução (PAUSE)

Prima a tecla 3 ▶ 11.

É indicado "PAUSE" no visor.

Cancelar a pausa

Durante a pausa, prima a tecla 3 ▶ ⑪.

A reprodução prossegue.

Clock - relógio

Chamar a indicação do relógio

Para chamar a indicação do relógio,

prima brevemente a tecla DISPL ⑧.

O relógio aparece no visor durante alguns segundos.

Acertar as horas

prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla Λ ou Ψ ⑩, até "CLOCK SET" aparecer no visor.
Prima a tecla < 10 .

A hora é exibida no visor. As horas piscam indicando que podem ser acertadas.

Acerte as horas com a tecla ✗ ou ✘ ⑩.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Seleccionar o modo do relógio 12/24 horas

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla Λ ou Ψ ⑩, até "24 HOUR MODE" ou "12 HOUR MODE" aparecer no visor.

Prima a tecla ⑩ para alterar o modo.

Uma vez terminado o ajuste,

prima a tecla MENU ⑨.

Chamar a indicação permanente do relógio com o aparelho desligado e a ignição ligada

Para chamar a indicação do relógio com o aparelho desligado e a ignição ligada,

prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla ☒ ou ⚫10, até "CLOCK OFF" ou "CLOCK ON" aparecer no visor.
Prima a tecla ⑩ para comutar a indicação entre "ON" (ligado) ou "OFF" (desligado).

Uma vez terminado o ajuste,

prima a tecla MENU ⑨.

Chamar brevemente a indicação do relógio com o aparelho desligado

Para chamar brevemente a indicação do relógio com o aparelho desligado,

prima a tecla DISPL ⑧.

O relógio aparece no visor durante aprox. 8 segundos.

Som

Pode regular separadamente os valores do som (graves, médios, agudos e Sub-Out) para cada fonte de som (rádio, CD, leitor multi-CD, AUX, boletim de trânsito e telefone/ navegação). Os valores da distribuição do som (Balance e Fader) são regulados em conjunto para todas as fontes áudio.

Nota:

Os ajustes do som para os boletins de trânsito e telefone/ navegação só podem ser regulados durante um boletim de trânsito ou um telefonema/recomendação acústica.

Regular os baixos (Bass)

Pode seleccionar uma de 4 frequências centrais (60 Hz, 80 Hz, 100 Hz, 200 Hz). Além disso, pode regular a frequência central seleccionada para o nível entre ±7.

Regular a frequência central e o nível

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima uma vez a tecla ⚠ ou ⚧ ⑩ para aceder ao submenu BASS.
Prima as vezes necessárias a tecla ⑩, até a frequência central desejada aparecer no visor.
Prima a tecla ✗ ou ✘ ⑩ para regular o nível entre ±7.
Prima duas vezes a tecla AUDIO ⑤ para abandonar o menu.

Pode seleccionar uma de 4 frequências centrais (500 Hz, 1 kHz, 2 kHz, 3 kHz). Além disso, pode regular a frequência central seleccionada para o nível entre ±7.

Regular a frequência central e o nível

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "MIDDLE" aparecer no visor.
Prima uma vez tecla ✗ ou ✘ ⑩ para aceder ao submenu MIDDLE.
Prima as vezes necessárias a tecla ⑩, até a frequência central desejada aparecer no visor.
Prima a tecla Λ ou Ψ ⑩ para regular o nível entre ±7.
Prima duas vezes a tecla AUDIO ⑤ para abandonar o menu.

Regular os agudos (Treble)

Pode seleccionar uma de 4 frequências centrais (10 kHz, 12 kHz, 15 kHz, 17 kHz). Além disso, pode regular a frequência central seleccionada para o nível entre ±7.

Regular a frequência central e o nível

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "TREBLE" aparecer no visor.
Prima uma vez tecla ✗ ou ✕ ⑩ para aceder ao submenu TREBLE.

Prima as vezes necessárias a tecla < ou>⑩, até a frequência central desejada aparecer no visor.
Prima a tecla Λ ou Ψ ⑩ para regular o nível entre ±7.
Prima duas vezes a tecla AUDIO ⑤ para abandonar o menu.

Regular a distribuição do som entre o canal direito/esquerdo (Balance)

Para regular a distribuição do som entre os canais esquerdo/direito (Balance),

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "BAL" e a opção actualmente seleccionada aparecerem no visor.
Prima a tecla ☒ ou ☑ ⑩ para regular a distribuição do som à direita/esquerda.
Prima a tecla AUDIO ⑤ para abandonar o menu.

Regular a distribuição do som entre os canais dianteiro/ traseiro (Fader)

Para regular a distribuição do som entre os canais dianteiro/traseiro (Fader),

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "Fader" e a opção actualmente seleccionada aparecerem no visor.
Prima a tecla ✗ ou ✕ ⑩ para regular a distribuição do som à frente/atrás.
Prima a tecla AUDIO ⑤ para abandonar o menu.

Saída do pré-amplificador (Preamp-Out/Sub-Out)

É possível ligar amplificadores externos através das ligações para pré-amplificadores (Preamp-Out) do auto-rádio. Além disso, pode ligar ao filtro passa-baixo dinâmico integrado do aparelho (nível e frequência limite reguláveis) um amplificador para funcionamento de um altifalante de graves fundos (subwoofer).

Para tal, os amplificadores devem ser instalados tal como descrito nas instruções de montagem.

Regular o nível de Sub-Out

Pode regular o nível de Sub-Out em 8 graus (0 a +7).

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "SUBOUT" aparecer no visor.
Prima a tecla Λ ou Ψ ⑩ para regular um valor entre 0 e +7.

Uma vez terminado o ajuste,

prima duas vezes a tecla AUDIO ⑤.

Regular a frequência limite de Sub-Out

Pode escolher entre 4 ajustes: 0 Hz, 80 Hz, 120 Hz e 160 Hz.

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "SUBOUT" aparecer no visor.
Prima uma vez a tecla ∧ ou √⑩.
Prima as vezes necessárias a tecla ⑩, até a frequência desejada aparecer no visor.

Uma vez terminado o ajuste,

prima duas vezes a tecla AUDIO ⑤.

X-BASS

Com X-Bass, pode acentuar os baixos nos volumes baixos.

A regulação X-Bass seleccionada é válida para todas as fontes áudio (rádio, CD, leitor multi-CD ou AUX).

A acentuação X-BASS pode ser regulada gradualmente de 1 a 3.

"XBASS OFF" significa que a função X-BASS está desligada.

Regular a acentuação X-BASS

Prima a tecla AUDIO ⑤.

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla ⑩, até "XBASS" aparecer no visor.

Prima as vezes necessárias a tecla ∧ ou √ ^10 , até o ajuste pretendido ser indicado no visor.

Uma vez terminado o ajuste,

prima duas vezes a tecla AUDIO ⑤.

Pré-ajustes do equalizador (Presets)

Este aparelho possui um equalizador, no qual já se encontram programadas as configurações para os géneros musicais "ROCK", "POP" e "CLASSIC".

Para seleccionar um ajuste do equalizador,

"BASS" é exibido no visor.

Prima as vezes necessárias a tecla < ou > ⑩, até "POP", "ROCK", "CLASSIC" ou "EQ OFF" aparecer no visor.

Prima a tecla Λ ou Ψ ⑩ para seleccionar um dos ajustes, ou seleccione "EQ OFF" para desligar o equalizador.

O ajuste seleccionado é indicado no visor de forma permanente.

Uma vez terminado o ajuste,

Introduzir mensagem de activação

Quando liga o seu aparelho, é apresentada uma breve mensagem no visor. De fábrica, está ajustado o texto "BLAUPUNKT". Em vez deste, pode introduzir um texto próprio, com um máximo de 9 caracteres.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla √ ou ∧⑩, até "ON MSG" aparecer no visor.

Prima a tecla ⑩.

O texto padrão para a mensagem de activação é apresentado no visor. O cursor de introdução encontra-se no início da linha e pisca.

Nota:

Pode apagar toda a linha mantendo a tecla ⑩ premida por mais de 2 segundos.

Para introduzir um outro texto,

seleccione uma letra com a tecla √ ou ∧⑩.

Desloque o cursor com a tecla < ou >⑩.

Quando tiver introduzido a mensagem,

prima duas vezes a tecla MENU ⑨.

Regular o nível de recepção

O nível de recepção no seu visor indica, durante os processos de ajuste, de forma breve e simbólica, o volume e as regulações do som.

Fora dos processos de ajuste, o nível de recepção indica ainda o valor máximo da música ou do idioma. Pode ligar ou desligar o nível de recepção.

Prima a tecla MENU ⑨.

No visor é indicado "MENU".

Prima as vezes necessárias a tecla Λ ou Ψ ^10 , até "PEAK LVL" ser indicado no visor.

Prima a tecla ⑩ para escolher entre "PEAK ON" (ligado) e "PEAK OFF" (desligado).

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Regular a luminosidade do visor

Se o seu auto-rádio estiver ligado tal como descrito nas instruções de montagem e o seu veículo possuir a respectiva ligação, a comutação da luminosidade do visor ocorre com as luzes de médios. A luminosidade do visor pode ser regulada separadamente para a noite e o dia, em passos de 1 - 9.

Além disso, pode seleccionar o ajuste "AUTO DIM" para a luminosidade nocturna (DIM NIGHT). Com o ajuste "AUTO DIM", e se a iluminação do veículo estiver ligada, a iluminação do auto-rádio é ajustada com a regulação da luminosidade do painel de instrumentos.

Prima a tecla MENU ⑨.

Prima as vezes necessárias a tecla ✗ ou ✘ ⑩, até "DIM DAY" ou "DIM NIGHT" aparecer no visor.

Prima a tecla ⑩ para escolher um nível de brilho.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Para activar "AUTO DIM",

prima as vezes necessárias a tecla Λ ou Ψ ⑩, até "DIM NIGHT" aparecer no visor.

Prima a tecla <⑩, até ser indicado "AUTO DIM".

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Definir a cor da retro-iluminação do visor

Para a retro-iluminação do visor, pode misturar uma cor do espectro vermelho/verde/azul ou seleccionar uma cor durante uma busca de cor.

Misturar uma cor para a retro- iluminação do visor

Se desejar adaptar a retro-iluminação ao seu gosto individual, poderá misturar por si mesmo uma cor a partir das 3 cores básicas vermelho, verde e azul.

Prima várias vezes necessárias a tecla Λ ou Ψ ⑩, até "DISP COL" ser indicado.

Prima a tecla ⑩.

É exibido o menu para misturar uma cor própria. É indicado "R" (vermelho), "G" (verde) e "B" (azul) com os valores actuais. O valor regulado para a cor "R" pisca.

Prima as vezes necessárias a tecla ∧ ou √ ^10 , até ser indicado o valor da cor pretendido.
Prima a tecla ⑩ para deslocar o cursor atrás da outra cor.
Defina as outras cores segundo seus próprios critérios.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Escolher a cor da retro-iluminação do visor durante uma busca de cor

Prima a tecla MENU ⑨.
Prima várias vezes necessárias a tecla ¥ ou X ^10 , até "COL SCAN" ser indicado.
Prima a tecla ⑩ para iniciar a busca de cor.

O aparelho começa a mudar a cor da retro- iluminação.

Se pretender assumir a cor ajustada no momento,

prima uma vez a tecla MENU ⑨.

Para reiniciar a busca,

prima a tecla ⑩.

Quando tiver encontrado a cor pretendida,

prima duas vezes a tecla MENU ⑨.

Fontes áudio externas

Quando não está instalado um leitor multi-CD, pode ligar uma fonte áudio externa. Estas fontes podem ser, por exemplo, leitores portáteis de CD, leitores de MiniDisc ou leitores de MP3.

Para a ligação de uma fonte áudio externa, precisa de um cabo adaptador. Este cabo (Blaupunkt nº: 7 607 897 093) pode adquirir-se num revendedor autorizado da Blaupunkt.

A entrada AUX tem de ser activada separadamente no menu.

Nota:

A opção de menu AUX só pode ser seleccionada se não estiver ligado nenhum leitor multi-CD ao aparelho.

Ligar/desligar a entrada AUX

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla ¥ ou ⚠ 10, até "AUX OFF" ou "AUX ON" ser indicado no visor.
Escolha entre as opções "AUX ON" e "AUX OFF" com as teclas <> ⑩.

Uma vez terminado o ajuste,

prima a tecla MENU ⑨.

Nota:

Quando a entrada AUX está ligada, pode ser seleccionada com a tecla SOURCE ④.

Regular os pré-amplificadores para AUX

Para poder compensar diferenças de volu- me, a adaptação do nível da entrada AUX pode ser ajustada em 4 níveis (0 a 3).

Prima a tecla MENU ⑨.
Prima as vezes necessárias a tecla ¥ ou Ⓞ, até "AUX LVL" aparecer no visor.
Prima a tecla < ou >⑩ para regular a adaptação do nível.

Uma vez terminado o ajuste,

prima duas vezes a tecla MENU ⑨.

Dados técnicos

Amplificador

Potência de saída:

4 x 18 W sinusoidais com 14,4 V e 1% de distorção harmónica em 4 ohms.

4 x 26 W sinusoidais segundo DIN 45324

14,4 V em 4 ohms.

4 x 50 W de potência máxima

Sintonizador

Bandas:

FM : 87,5 - 108 MHz

MW : 531 - 1602 kHz

LW : 153 - 279 kHz

FM - faixa de transmissão:

35 - 16 000 Hz

CD

Faixa de transmissão:

20 - 20 000 Hz

Saída de pré-amplificador (Pre-amp Out)

4 canais: 3 V

Sensibilidade de entrada

Entrada AUX: 2 V / 6 kΩ

Entrada Tel./Nav.: 10 V / 1 kΩ

Peso 1,36 kg

Reservado o direito a alterações

Instruções de montagem

Instruções de segurança

Durante a montagem e a ligação do aparelho, queira respeitar as seguintes instruções de segurança.

• Separar o pólo negativo da bateria! Respeitar ao mesmo tempo as instruções de segurança do fabricante do automóvel.
• Quando se procede à furagem de buracos, prestar atenção para não serem danificadas quaisquer partes do veículo.
• As secções transversais dos cabos positivo e negativo não devem ser inferiores a 1,5 mm ^2 .
• Não ligar as fichas existentes do lado do automóvel ao auto-rádio!
• Os cabos adaptadores necessários para o seu automóvel podem ser adquiridos nos revendedores da BLAUPUNKT.
• O seu veículo pode divergir desta descrição em função do modelo. Não assumimos qualquer responsabilidade por erros de montagem ou de ligação nem por danos daí decorrentes.

Caso as presentes instruções não sejam adequadas para a montagem no seu veículo, dirija-se ao revendedor da Blaupunkt, ao fabricante do seu veículo ou à nossa linha verde.

No caso de montagem de um amplificador ou leitor multi-CD, é imprescindível ligar primeiro os aparelhos à terra antes de se conectar as fichas às tomadas Line In ou Line Out.

A massa de aparelhos externos não deve ser ligada à massa do auto-rádio (caixa).

Elementos de fixação fornecidos

Medleverede monterings- og tilslutningsdele

Disponíveis como acessórios opcionais

Sob reserva de alterações!

Por favor, guardar o cartão preenchido do aparelho num lugar seguro!
