| Produkttyp | Autoradio-Audiosystem |
| Marke | BLAUPUNKT |
| Modell | JOHN DEERE MP36 |
| Gewicht | 1,36 kg |
| Ausgangsleistung | 4 x 18 W sinus (14,4 V, 1% Verzerrung, 4 Ω); 4 x 26 W nach DIN 45324; 4 x 50 W max |
| Radiofrequenzbereiche | UKW (87,5 - 108 MHz), MW (531 - 1602 kHz), LW (153 - 279 kHz) |
| Unterstützte Audioformate | CD-Audio, CD-R, CD-RW, MP3, WMA |
| RDS-Funktionen | AF, REG, PTY, EON, Verkehrsmeldungen |
| Equalizer | Voreinstellungen Rock, Pop, Classic; X-Bass einstellbar |
| Audioeingänge | AUX (2 V / 6 kΩ), Telefon/Navigation (10 V / 1 kΩ) |
| Vorverstärkerausgänge | 4 Kanäle, 3 V; Sub-Out einstellbar (Tiefpassfilter: 0, 80, 120, 160 Hz) |
| Frontblende | Abnehmbar (Flip-Release-Panel), Diebstahlsicherung |
| Abschaltverzögerung | Einstellbar von 0 bis 30 Sekunden (OFF TIMER) |
| Display | Einstellbar: Tag-/Nachthelligkeit, anpassbare Farbe (RGB), personalisierte Begrüßungsnachricht |
| Stromversorgung | 12 V DC (Fahrzeugbatterie, Minus an Masse) |
| Sonderzubehör (nicht im Lieferumfang) | Fernbedienung (Lenkrad oder manuell), Verstärker Blaupunkt/Velocity, CD-Wechsler (CDC A 03, A 08, IDC A 09), AUX-Adapterkabel (Art.-Nr. 7 607 897 093) |
| Wartung und Reinigung | Reinigen Sie die Kontakte der Frontblende mit einem fusselfreien, mit Alkohol getränkten Tuch. Setzen Sie die Frontblende keiner direkten Sonneneinstrahlung oder Hitze aus. |
| Sicherheit | Trennen Sie die Batterie vor der Montage; beachten Sie die Anweisungen des Fahrzeugherstellers; verwenden Sie keine 8-cm-CDs oder CDs mit nicht kreisförmiger Form. |
Häufig gestellte Fragen - JOHN DEERE MP36 BLAUPUNKT
Benutzerfragen zu JOHN DEERE MP36 BLAUPUNKT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Audiosystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch JOHN DEERE MP36 - BLAUPUNKT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JOHN DEERE MP36 von der Marke BLAUPUNKT.
BEDIENUNGSANLEITUNG JOHN DEERE MP36 BLAUPUNKT

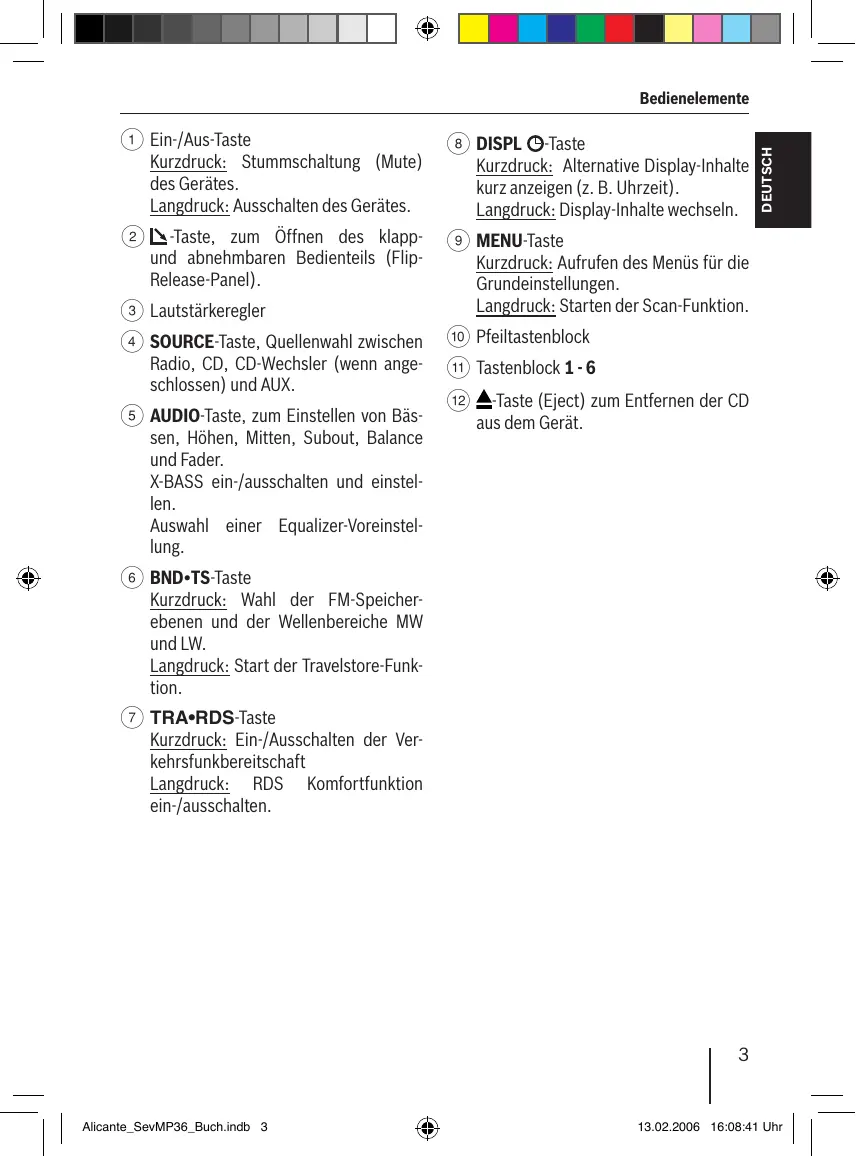

Bedienungs- und Einbauanleitung
① Ein-/Aus-Taste
Kurzdruck: Stummschaltung (Mute) des Gerätes.
Langdruck: Ausschalten des Gerätes.
② ▲-Taste, zum Öffnen des klapp- und abnehmbaren Bedienteils (Flip-Release-Panel).
③ Lautstärkeregler
④ SOURCE-Taste, Quellenwahl zwischen Radio, CD, CD-Wechsler (wenn angeschlossen) und AUX.
⑤ AUDIO-Taste, zum Einstellen von Bässen, Höhen, Mitten, Subout, Balance und Fader.
X-BASS ein-/ausschalten und einstellen.
Auswahl einer Equalizer-Voreinstellung.
⑥ BND•TS-Taste
Kurzdruck: Wahl der FM-Speicherebenen und der Wellenbereiche MW und LW.
Langdruck: Start der Travelstore-Funktion.
⑦ TRA•RDS-Taste
Kurzdruck: Ein-/Ausschalten der Verkehrsfunkbereitschaft
Langdruck: RDS Komfortfunktion ein-/ausschalten.
⑧ DISPL 📋-Taste
Kurzdruck: Alternative Display-Inhalte kurz anzeigen (z. B. Uhrzeit).
Langdruck: Display-Inhalte wechseln.
⑨ MENU-Taste
Kurzdruck: Aufrufen des Menüs für die Grundeinstellungen.
Langdruck: Starten der Scan-Funktion.
⑩ Pfeiltastenblock
⑪ Tastenblock 1 - 6
⑫ ▲-Taste (Eject) zum Entfernen der CD aus dem Gerät.
Hinweise und Zubehör......6
Altgerät-Entsorgung (nur EU-Länder).. 6
Einbau 6
Sonderzubehör
(nicht im Lieferumfang) 6
Abnehmbares Bedienteil 7
Diebstahlschutz....7
Abnehmen des Bedienteils 8
Bedienteil anbringen 8
Ausschaltzeit (OFF TIMER) 8
Ein-/Ausschalten 9
Lautstärke einstellen 9
Einschaltlautstärke einstellen 9
Lautstärke schnell absenken (Mute) . 10
Telefon-Audio/Navigation-Audio......10
Bestätigungston ein-/ausschalten..... 11
Automatic Sound 11
Radiobetrieb 12
Tuner einstellen 12
Radiobetrieb einschalten 12
RDS-Komfortfunktion (AF, REG)...... 12
Wellenbereich/Speicherebene wählen 13
Sender einstellen.... 13
Empfindlichkeit des Sendersuchlaufs einstellen.... 14
Sender speichern 14
Sender automatisch speichern (Travelstore) 14
Gespeicherte Sender abrufen...... 15
Empfangbare Sender anspielen (SCAN) 15
Anspielzeit einstellen.... 15
Programm-Typ (PTY) 15
Radioempfang optimieren 17
Anzeige einstellen 17
Verkehrsfunk 17
Vorrang für Verkehrsfunk ein-/ausschalten 17
Lautstärke für Verkehrsdurchsagen einstellen.... 18
CD-Betrieb 18
CD-Betrieb starten 18
Titel wählen 19
Schnelle Titelwahl.... 19
Schneller Suchlauf (hörbar) ..... 19
Zufallswiedergabe der Titel (MIX) ..... 19
Titel anspielen (SCAN)...... 19
Titel wiederholen (REPEAT)...... 20
Wiedergabe unterbrechen (PAUSE) .. 20
Anzeige einstellen 20
Verkehrsdurchsage im CD-Betrieb .... 20
CD entnehmen 20
MP3-/WMA-Betrieb 21
Vorbereitung der MP3-CD 21
MP3-Betrieb starten.... 22
Anzeige einstellen 22
MP3-Lauftexte einstellen 23
Verzeichnis wählen 23
Titel/Dateien wählen 23
Schneller Suchlauf 23
Titel in zufälliger Reihenfolge abspielen – MIX...... 23
Titel anspielen - SCAN 24
Einzelne Titel oder ganze Verzeichnisse wiederholt abspielen - REPEAT 24
Wiedergabe unterbrechen (PAUSE) .. 24
CD-Wechsler-Betrieb 25
CD-Wechsler-Betrieb starten ..... 25
CD wählen 25
Titel wählen 25
Schneller Suchlauf (hörbar) ...... 25
Anzeige wechseln 25
Einzelne Titel oder ganze CDs wieder- holt abspielen (REPEAT) 25
Titel in zufälliger Reihenfolge abspielen (MIX) 26
Alle Titel aller CDs anspielen (SCAN) 26
Wiedergabe unterbrechen (PAUSE) .. 26
Clock - Uhrzeit...... 27
Uhrzeit anzeigen lassen 27
Uhrzeit einstellen....27
Uhrmodus 12/24 Std. wählen ..... 27
Uhrzeit bei ausgeschaltetem Gerät und eingeschalteter Zündung dauerhaft anzeigen lassen.... 27
Uhrzeit bei ausgeschaltetem Gerät kurz anzeigen lassen 27
Sound 28
Bässe (Bass) einstellen....28
Mitten (Middle) einstellen 28
Höhen (Treble) einstellen 28
Lautstärkeverteilung links/ rechts (Balance) einstellen 29
Lautstärkeverteilung vorne/ hinten (Fader) einstellen 29
Vorverstärkerausgang (Preamp-Out/
Sub-Out) 29
Sub-Out-Pegel einstellen....29
Einstellen der Sub-Out- Grenzfrequenz 29
X-BASS 30
X-BASS-Anhebung einstellen ...... 30
Equalizer-Voreinstellungen
(Presets)....31
Display einstellen 31
Einschaltnachricht eingeben ..... 31
Pegelanzeige einstellen.... 31
Display-Helligkeit einstellen...... 32
Farbe der Displaybeleuchtung einstellen.... 32
Externe Audioquellen.... 33
AUX-Eingang ein-/ausschalten ..... 33
AUX-Vorverstärkung einstellen ..... 34
Technische Daten 34
Verstärker 34
Tuner 34
CD 34
Pre-amp Out 34
Eingangsempfindlichkeit...... 34
Einbauanleitung 381
Hinweise und Zubehör
Vielen Dank, dass Sie sich für ein Blaupunkt Produkt entschieden haben. Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.
Lesen Sie bitte vor der ersten Benutzung diese Bedienungsanleitung.
Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so wenden Sie sich bitte an Ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieses Heftes.
Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim
Altgerät-Entsorgung (nur EU-Länder)
Entsorgen Sie Ihr Altgerät bitte nicht in den Hausmüll!
Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.
Verkehrssicherheit
Die Verkehrssicherheit ist ober- ebot.
Bedienen Sie Ihr Autoradiogerät nur, wenn es die Verkehrslage zulässt.
Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.
Akustische Warnsignale der Polizei, Feuerwehr und von Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können.
Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.
Einbau
Wenn Sie Ihr Autoradiogerät selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise am Ende der Anleitung.
Sonderzubehör
(nicht im Lieferumfang)
Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör.
Fernbedienung
Mit einer Lenkrad- und/oder Handfernbedienung können Sie die Grundfunktionen Ihres Autoradiogerätes sicher und bequem bedienen.
Ein-/ Ausschalten ist mit der Fernbedienung nicht möglich.
Welche Fernbedienungen an Ihrem Autoradio verwendet werden können, erfahren Sie von Ihrem Blaupunkt Fachhändler oder im Internet unter www.blaupunkt.com.
Verstärker (Amplifier)
Alle Blaupunkt- und Velocity-Verstärker (Amplifier) können verwendet werden.
CD-Wechsler (Changer)
Es können folgende Blaupunkt-CD-Wechsler angeschlossen werden: CDC A 03, CDC A 08 und IDC A 09.
Abnehmbares Bedienteil
Diebstahlschutz
Ihr Gerät ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Flip-Release-Panel) ausgestattet. Ohne dieses Bedienteil ist das Gerät für einen Dieb wertlos.
Schützen Sie Ihr Gerät gegen Diebstahl und nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Lassen Sie das Bedienteil nicht im Auto, auch nicht an versteckter Stelle, zurück.
Hinweise:
- Lassen Sie das Bedienteil nicht fallen.
- Setzen Sie das Bedienteil nicht dem direkten Sonnenlicht oder anderen Wärmequellen aus.
- Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut. Reinigen Sie bitte die Kontakte bei Bedarf mit einem mit Reinigungsalkohol getränkten, fusselfreien Tuch.
Abnehmen des Bedienteils
Drücken Sie die Taste ↘ 2.
Das Bedienteil wird nach vorne geöffnet.
Fassen Sie das Bedienteil an der rechten Seite an und ziehen Sie das Bedienteil gerade aus der Halterung.
- Das Gerät wird nach einer von Ihnen einstellbaren Zeit ausgeschaltet. Lesen Sie dazu den Abschnitt „Ausschaltzeit (OFF TIMER)“ in diesem Kapitel.
- Alle aktuellen Einstellungen werden gespeichert.
- Eine eingelegte CD verbleibt im Gerät.
Bedienteil anbringen
Halten Sie das Bedienteil etwa recht-winklig zum Gerät.
Schieben Sie das Bedienteil in die Führung des Gerätes an der rechten und linken Seite am unteren Gehäuserand. Drücken Sie das Bedienteil vorsichtig in die Halterungen, bis es einrastet.
Klappen Sie das Bedienteil vorsichtig nach oben, bis es einrastet.
Wenn das Gerät beim Abnehmen des Bedienteils eingeschaltet war, schaltet es sich nach dem Einsetzen automatisch mit der letzten Einstellung (Radio, CD, CD-Wechsler oder AUX) wieder ein.
Ausschaltzeit (OFF TIMER)
Nachdem Sie das Bedienteil geöffnet haben, wird das Gerät innerhalb einer einstellbaren Zeit ausgeschaltet. Sie können diese Zeit zwischen 0 und 30 Sekunden einstellen.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „OFF TIMER“ im Display angezeigt wird.
Stellen Sie die Zeit mit den <> -Tasten
⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweis:
Wenn Sie die Ausschaltzeitauf 0 Sekunden setzen, wird das Gerät sofort nach dem Öffnen des Bedienteils ausgeschaltet.
Ein-/Ausschalten
Zum Ein- bzw. Ausschalten des Gerätes stehen Ihnen folgende Möglichkeiten zur Verfügung:
Ein-/Ausschalten mit der Taste ①
Zum Einschalten drücken Sie die Taste ①.
Das Gerät schaltet ein.
Zum Ausschalten halten Sie die Taste ① länger als 2 Sekunden gedrückt.
Das Gerät schaltet aus.
Ein-/Ausschalten über die Fahrzeugzündung
Wenn das Gerät, wie in der Einbauanleitung dargestellt, mit der Fahrzeugzündung verbunden ist und es nicht mit der Taste ① ausgeschaltet wurde, wird es mit der Zündung ein- bzw. ausgeschaltet.
Ein-/Ausschalten mit dem abnehmbaren Bedienteil
Nehmen Sie das Bedienteil ab.
Das Gerät schaltet sich nach der im Menü „OFF TIMER“ eingestellten Zeit aus.
Bringen Sie das Bedienteil wieder an.
Das Gerät wird eingeschaltet. Die letzte Einstellung (Radio, CD, CD-Wechsler oder AUX) wird aktiviert.
Hinweis:
Zum Schutz der Fahrzeugbatterie wird das Gerät bei ausgeschalteter Zündung automatisch nach einer Stunde ausgeschaltet.
Lautstärke einstellen
Die Lautstärke ist in Schritten von 0 (aus) bis 66 (maximal) einstellbar.
Um die Lautstärke zu erhöhen,
drehen Sie den Lautstärkeregler ③ nach rechts.
Um die Lautstärke zu verringern,
drehen Sie den Lautstärkeregler ③ nach links.
Einschaltlautstärke einstellen
Hinweis:
Das Gerät verfügt über eine Time-out-Funktion (Zeitfenster).
Wenn Sie z. B. die Taste MENU ⑨ betätigen und einen Menüpunkt auswählen, schaltet das Gerät ca. 8 Sekunden nach der letzten Tastenbetätigung zurück. Die vorgenommenen Einstellungen werden gespeichert.
Die Einschaltlautstärke ist einstellbar.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „ON VOLUME“ im Display angezeigt wird.
Stellen Sie die Einschaltlautstärke mit den <> -Tasten ⑩ ein.
Um Ihnen die Einstellung zu vereinfachen, wird die Lautstärke entsprechend Ihrer Einstellungen angehoben bzw. abgesenkt.
Wenn Sie „LAST VOL“ einstellen, wird die Lautstärke, die Sie vor dem Ausschalten gehört haben, wieder aktiviert.
Hinweis:
Um das Gehör zu schützen, ist die Einschaltlautstärke auf den Wert „38“ begrenzt. Wenn die Lautstärke vor dem Ausschalten höher war und die Einstellung „LAST VOL“ gewählt wurde, wird mit dem Wert „38“ wieder eingeschaltet.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Lautstärke schnell absenken (Mute)
Sie können die Lautstärke schnell auf einen von Ihnen eingestellten Wert absenken (Mute).
Drücken Sie kurz die Taste ①.
„MUTE“ erscheint im Display.
Mute aufheben
Um die vorher gehörte Lautstärke wieder zu aktivieren,
drücken Sie erneut kurz die Taste ①.
Mute-Lautstärke einstellen
Die Mute-Lautstärke (Mute Level) ist einstellbar.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „MUTE LVL“ im Display angezeigt wird.
Stellen Sie den Mute Level mit den <>-Tasten ⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Telefon-Audio/Navigation-Audio
Wenn Ihr Autoradio mit einem Mobiltelefon oder Navigationssystem verbunden ist, wird beim „Abnehmen“ des Telefons oder einer Sprachausgabe der Navigation das Autoradiogerät stummgeschaltet und das Gespräch oder die Sprachausgabe wird über die Autoradiolautsprecher wiedergegeben. Dazu muss das Mobiltelefon oder das Navigationssystem wie in der Einbauanleitung beschrieben an das Autoradio angeschlossen sein.
Welche Navigationssysteme an Ihrem Autoradio verwendet werden können, erfahren Sie von Ihrem Blaupunkt-Fachhändler.
Wenn während eines Telefongesprächs bzw. einer Sprachausgabe der Navigation eine Verkehrsmeldung empfangen wird, können Sie die Verkehrsmeldung erst nach Beendigung des Telefonats/ der Sprachausgabe hören, sofern diese dann noch ausgestrahlt wird. Es erfolgt keine Aufzeichnung der Verkehrsmeldung!
Die Lautstärke, mit der Sie die Telefongespräche oder die Sprachausgaben der Navigation einschalten, ist einstellbar.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „TEL VOL“ im Display angezeigt wird.
Stellen Sie die gewünschte Lautstärke mit der
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweis:
Sie können die Lautstärke für Telefonaute und Sprachausgaben während der Wiedergabe direkt mit dem Lautstärkeregler ③ einstellen.
Bestätigungston ein-/ausschalten
Wenn Sie bei einigen Funktionen eine Taste länger als 2 Sekunden drücken, z. B. zum Abspeichern eines Senders auf einer Stationstaste, ertönt ein Bestätigungston (Beep). Sie können den Beep aus- bzw. einschalten.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧ ⑩ so oft, bis im Display „BEEP ON“ bzw. „BEEP OFF“ angezeigt wird.
Schalten Sie den BEEP mit der < oder >-Taste ⑩ ein (ON) oder aus (OFF).
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste MENU ⑨.
Automatic Sound
Mit dieser Funktion wird die Lautstärke des Autoradios automatisch der gefahrenen Geschwindigkeit angepasst. Dazu muss ihr Autoradio wie in der Einbauanleitung beschrieben angeschlossen sein.
Die automatische Lautstärkeanhebung ist in 6 Stufen (0-5) einstellbar.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „AUTO SD“ im Display angezeigt wird.
Stellen Sie die Lautstärkeanpassung 0 - 5 mit der
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweis:
Die für Sie optimale Einstellung 0 - 5 der geschwindigkeitsabhängigen Lautstärkeanpassung hängt von der Geräuschentwicklung Ihres Fahrzeugs ab. Ermitteln Sie den für Ihr Fahrzeug optimalen Wert durch Ausprobieren.
Radiobetrieb
Dieses Gerät ist mit einem RDS-Radio-empfänger ausgestattet. Viele der zu empfangenden FM-Sender senden ein Signal aus, das neben dem Programm auch Informationen wie den Sendernamen und den Programm-Typ (PTY) enthält.
Der Sendername wird, sobald er empfangbar ist, im Display angezeigt.
Tuner einstellen
Um eine einwandfreie Funktion des Radioteils zu gewährleisten, muss das Gerät auf die Region, in der es betrieben wird, eingestellt werden. Sie können wählen zwischen Europa (EUROPE), Amerika (USA), Süd-Amerika (S-AMERICA) und Thailand (THAI). Werkseitig ist der Tuner auf die Region eingestellt, in der das Gerät verkauft wurde. Bei Problemen mit dem Radioempfang überprüfen Sie bitte diese Einstellung.
Die in dieser Bedienungsanleitung beschriebenen Radio-Funktionen beziehen sich auf die Tuner-Einstellung Europa (EUROPE).
Schalten Sie das Gerät mit der Taste ① aus.
Halten Sie die Tasten 1 und 5 ⑪ gleichzeitig gedrückt und schalten Sie das Gerät mit der Taste ① wieder ein.
"TUNER" wird angezeigt.
Wählen Sie Ihre Tuner-Region mit der Taste √ oder ∧⑩.
Um die Einstellung zu sichern,
schalten Sie das Gerät aus und wieder ein oder warten Sie ca. 8 Sekunden. Das Radio startet mit der zuletzt gewählten Einstellung (Radio, CD, CD-Wechsler oder AUX).
Radiobetrieb einschalten
Wenn Sie sich in den Betriebsarten CD, CD-Wechsler oder AUX befinden,
drücken Sie die Taste BND•TS ⑥
oder
drücken Sie die Taste SOURCE ④ so oft, bis die Speicherebene, z. B. „FM1“ im Display erscheint.
RDS-Komfortfunktion (AF, REG)
Die RDS-Komfortfunktionen AF (Alternativ-frequenz) und REGIONAL erweitern das Leistungsspektrum Ihres Radiogerätes.
- AF: Wenn die RDS-Komfortfunktion aktiviert ist, schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.
- REGIONAL: Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Mit der REG-Funktion wird verhindert, dass das Autoradio auf Alternativfrequenzen wechselt, die einen anderen Programminhalt haben.
Hinweis:
REGIONAL muss gesondert im Menü aktiviert/deaktiviert werden.
REGIONAL ein-/ausschalten
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧ ⑩ so oft, bis „REG“ im Display angezeigt wird. Hinter „REG“ wird „OFF“ (aus) bzw. „ON“ (an) angezeigt.
Um REGIONAL ein- bzw. auszuschalten,
drücken Sie die Taste> oder <⑩.
Drücken Sie die Taste MENU ⑨.
RDS-Komfortfunktion ein- bzw. ausschalten
Um die RDS-Komfortfunktionen AF und REGIONAL ein bzw. auszuschalten,
halten Sie die Taste TRA•RDS ⑦ länger als 2 Sekunden gedrückt.
Die RDS-Komfortfunktionen sind aktiv, wenn RDS im Display leuchtet.
Wellenbereich/Speicherebene wählen
Mit diesem Gerät können Sie Programme der Frequenzbänder UKW (FM) sowie MW und LW (AM) empfangen. Für den Wellenbereich FM stehen 3 Speicherebenen (FM1, FM2 und FMT) und für die Wellenbereiche MW und LW je eine Speicherebene zur Verfügung.
Auf jeder Speicherebene können 6 Sender gespeichert werden.
Um zwischen den Speicherebenen FM1, FM2 und FMT bzw. den Wellenbereichen MW und LW umzuschalten,
drücken Sie kurz die Taste BND•TS ⑥.
Sender einstellen
Sie haben verschiedene Möglichkeiten, Sender einzustellen.
Automatischer Sendersuchlauf
Drücken Sie die √ oder ∧-Taste ⑩.
Der nächste empfangbare Sender wird eingestellt.
Manuelle Senderabstimmung
Sie können die Senderabstimmung auch manuell vornehmen.
Hinweis:
Die manuelle Senderabstimmung ist nur möglich, wenn die RDS-Komfortfunktion deaktiviert ist.
Um die eingestellte Frequenz in kleinen Schritten zu ändern,
drücken Sie kurz die Taste < oder > ⑩.
Um die eingestellte Frequenz schnell zu ändern,
halten Sie die Taste
Blättern in Senderketten (nur FM)
Stellt ein Sender mehrere Programme zur Verfügung, können Sie in dieser sogenannten „Senderkette“ blättern.
Hinweis:
Um diese Funktion nutzen zu können, muss die RDS-Komfortfunktion aktiviert sein.
Drücken Sie die
Hinweis:
Sie können so nur zu Sendern wechseln, die Sie schon einmal empfangen haben. Verwenden Sie dazu die Scan- oder Travelstore-Funktion.
Empfindlichkeit des Sendersuchlaufs einstellen
Sie können wählen, ob nur starke oder auch schwache Sender eingestellt werden.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „SENS“ im Display angezeigt wird.
Im Display wird der aktuelle Wert für die Empfindlichkeit angezeigt. „SENS HI3“ bedeutet die höchste Empfindlichkeit. „SENS LO1“ die geringste.
Stellen Sie die gewünschte Empfindlichkeit mit den < oder > -Tasten ⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste MENU ⑨.
Hinweis:
Sie können verschiedene Empfindlichkeiten für FM und MW bzw. LW (AM) einstellen.
Sender speichern
Sender manuell speichern
Wählen Sie die gewünschte Speicherebene FM1, FM2, FMT oder einen der Wellenbereiche MW oder LW.
Stellen Sie den gewünschten Sender ein.
Halten Sie eine der Stationstasten 1-6 ⑪, auf die der Sender gespeichert werden soll, länger als 2 Sekunden gedrückt.
Sender automatisch speichern (Travelstore)
Sie können die 6 stärksten Sender aus der Region automatisch speichern (nur FM). Die Speicherung erfolgt auf der Speicherebene FMT.
Hinweis:
Zuvor auf dieser Ebene gespeicherte Sender werden dabei gelöscht.
Halten Sie die Taste BND•TS ⑥ länger als 2 Sekunden gedrückt.
Die Speicherung beginnt. Im Display wird „FM TSTORE“ angezeigt. Nachdem der Vorgang abgeschlossen ist, wird der Sender auf Speicherplatz 1 der Ebene FMT gespielt.
Gespeicherte Sender abrufen
Wählen Sie die Speicherebene bzw. den Wellenbereich.
Drücken Sie eine Stationstaste 1-6
⑪.
Der gespeicherte Sender wird gespielt, wenn er empfangbar ist.
Empfangbare Sender anspielen (SCAN)
Mit der Scan-Funktion können Sie alle empfangbaren Sender anspielen lassen. Die Anspieldauer kann von 5 bis 30 Sekunden im Menü eingestellt werden.
SCAN starten
Halten Sie die MENU-Taste ⑨ länger als 2 Sekunden gedrückt.
Der Scan-Vorgang beginnt.
„SCAN“ wird kurz im Display angezeigt, da- nach erscheint der aktuelle Sendername bzw. die Frequenz blinkend.
SCAN beenden, Sender weiterhören
Drücken Sie die MENU-Taste ⑨.
Der Scan-Vorgang wird beendet, der zuletzt eingestellte Sender bleibt aktiv.
Anspielzeit einstellen
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „SCAN TIME“ im Display angezeigt wird.
Stellen Sie die gewünschte Anspielzeit mit den
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweis:
Die eingestellte Anspielzeit gilt auch für Scan-Vorgänge im CD- und CD-Wechsler-Betrieb.
Programm-Typ (PTY)
Neben dem Sendernamen übermitteln einige FM-Sender auch Informationen über den Typ ihres Programms. Diese Informationen können von Ihrem Autoradiogerät empfangen und angezeigt werden.
Solche Programm-Typen können z. B. sein:
KULTUR REISE JAZZ
SPORT SERVICE POP
ROCK WISSEN KINDER
Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programm-Typs auswählen.
PTY-EON
Wenn der Programm-Typ ausgewählt und der Suchlauf gestartet wurde, wechselt das Gerät vom aktuellen Sender zu einem Sender mit dem gewählten Programm-Typ.
Hinweise:
- Wird kein Sender mit dem gewählten Programm-Typ gefunden, ertönt ein Beep und im Display wird kurz „NO PTY“ angezeigt. Der zuletzt empfangene Sender wird wieder eingestellt.
- Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem späteren Zeitpunkt den gewünschten Programm-Typ ausstrahlt, wechselt das Gerät automatisch vom aktuellen Sender, bzw. aus dem CD- oder CD-Wechsler-Betrieb zu dem Sender mit dem gewünschten Programm-Typ.
- Möchten Sie diese PTY-EON-Umschaltung nicht haben, so schalten Sie diese im Menü mit „PTY OFF“ aus. Drücken Sie zuvor eine der Tasten SOURCE ④ oder BND•TS ⑥.
PTY ein-/ausschalten
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧ ⑩ so oft, bis „PTY“ und die aktuelle Einstellung im Display angezeigt wird.
Drücken Sie die Taste < oder > ⑩, um PTY ein- (ON) bzw. auszuschalten (OFF).
Drücken Sie die Taste MENU ⑨.
PTY-Sprache auswählen
Sie können die Sprache, in der die Programm-Typen angezeigt werden, auswählen. Zur Verfügung stehen DEUTSCH, ENGLISH und FRANÇAIS.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „PTY LANG“ im Display angezeigt wird.
Stellen Sie die gewünschte Sprache mit den Tasten
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Programm-Typ auswählen und Suchlauf starten
Drücken Sie die
Der aktuelle Programm-Typ wird im Display angezeigt.
Wenn Sie einen anderen Programm-Typ wählen möchten, können Sie innerhalb der Anzeigezeit durch Drücken der < oder >-Taste ⑩ zu einem anderen Programm-Typ wechseln.
Oder
Drücken Sie eine der Tasten 1-6 ^11 , um den auf der entsprechenden Taste gespeicherten Programm-Typ zu wählen.
Der gewählte Programm-Typ wird kurz angezeigt.
Drücken Sie die √ oder ∧ -Taste ⑩, um den Suchlauf zu starten.
Der nächste Sender mit dem gewählten Programm-Typ wird eingestellt.
Programm-Typ auf den Stationstasten speichern
Wählen Sie mit der
Halten Siedie gewünschte Stationstaste 1-6 ⑪ länger als 2 Sekunden gedrückt.
Der Programm-Typ ist auf der gewählten Taste 1-6 ^11 gespeichert.
Radioempfang optimieren
Störabhängige Höhenabsenkung (High Cut)
Die High Cut-Funktion bewirkt eine Empfangsverbesserung bei schlechtem Radioempfang (nur FM). Wenn Empfangsstörungen vorhanden sind, wird automatisch der Störpegel abgesenkt.
High Cut ein-/ausschalten
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „HICUT“ im Display angezeigt wird.
Drücken Sie die Taste
„HICUT 0“ bedeutet keine, „HICUT 1“ bedeutet automatische Absenkung des Störpegels.
Drücken Sie die Taste MENU ⑨.
Anzeige einstellen
Sie haben im Radiobetrieb die Möglichkeit, im Display den Wellenbereich mit Speicherebene und die Zeit oder den Sendernamen bzw. die Frequenz des aktuellen Senders anzeigen zu lassen.
Halten Sie zum Umschalten der Anzeige die DISPL 📋-Taste ⑧ länger als 2 Sekunden gedrückt.
Verkehrsfunk
Ihr Gerät ist mit einem RDS-EON-Empfangsteil ausgestattet. EON (Enhanced Other Network) bewirkt, dass im Falle einer Verkehrsdurchsage (TA), innerhalb einer Senderkette automatisch von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet wird.
Nach der Verkehrsmeldung wird wieder auf das zuvor gehörte Programm zurückgeschaltet.
Vorrang für Verkehrsfunk ein-/ausschalten
Drücken Sie die TRA•RDS-Taste ⑦.
Der Vorrang für Verkehrsdurchsagen ist aktiviert, wenn im Display das Stau-Symbol angezeigt wird.
Hinweise:
Sie hören einen Warnton,
- wenn Sie beim Hören eines Verkehrsfunksenders dessen Sendebereich verlassen.
- wenn Sie beim Hören einer CD oder CD-Wechsler den Sendebereich des eingestellten Verkehrsfunksenders verlassen und der darauf folgende automatische Suchlauf keinen neuen Verkehrsfunksender findet.
- wenn Sie von einem Verkehrsfunksender zu einem Sender ohne Verkehrsfunk wechseln.
Schalten Sie dann entweder den Vorrang für Verkehrsfunk aus oder wechseln Sie zu einem Sender mit Verkehrsfunk.
Lautstärke für Verkehrsdurchsagen einstellen
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „TA VOLUME“ im Display angezeigt wird.
Stellen Sie die Lautstärke mit den < oder >-Tasten ⑩ ein.
Um Ihnen die Einstellung zu vereinfachen, wird die Lautstärke entsprechend Ihrer Einstellung angehoben bzw. abgesenkt.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweise:
- Sie können die Lautstärke auch während einer Verkehrsdurchsage mit dem Lautstärkeregler ③ für die Dauer der Verkehrsdurchsage einstellen.
- Sie können für Verkehrsdurchsagen den Klang und die Lautstärkeverteilung einstellen. Lesen Sie dazu das Kapitel „Sound“.
CD-Betrieb
Sie können mit diesem Gerät handelsübliche Audio-CDs, CD-Rs und CD-RWs mit einem Durchmesser von 12 cm abspielen. Um Probleme beim Abspielen zu vermeiden, sollten Sie selbst erstellte CDs nicht schneller als 16fach brennen.
Zerstörungsgefahr des CD-Laufwerks!
Single-CDs mit einem Durchmesser von 8 cm und unrund konturierte CDs (Shape-CDs) dürfen nicht verwendet werden.
Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen.
Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo. CDs mit Kopierschutz können zu Abspielschwierigkeiten führen. Blaupunkt kann die einwandfreie Funktion von kopiergeschützten CDs nicht gewährleisten!

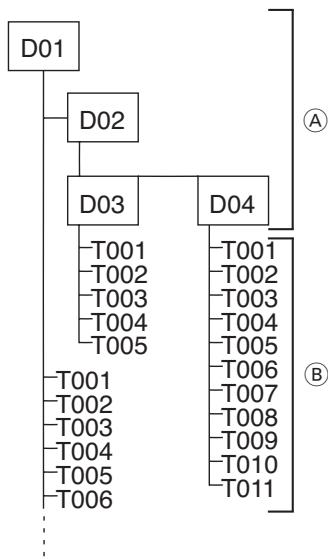

Außer Audio-CDs können Sie auch CDs mit MP3-/WMA-Musikdateien mit diesem Gerät abspielen. Lesen Sie dazu das Kapitel „MP3-/WMA-Betrieb“.
CD-Betrieb starten
Wenn keine CD im Laufwerk ist,
drücken Sie die ▼-Taste ②.
Das Bedienteil wird geöffnet.
Schieben Sie die CD mit der bedruckten Seite nach oben ohne Kraftaufwand in das Laufwerk, bis Sie einen Widerstand spüren.
Die CD wird automatisch in das Laufwerk eingezogen.
Der Einzug der CD darf nicht behindert oder unterstützt werden.
Schließen Sie das Bedienteil mit leichtem Druck, bis es spürbar einrastet.
Die CD-Wiedergabe beginnt.
Hinweis:
Wenn die Fahrzeugzündung vor dem Einschieben der CD ausgeschaltet war, müssen Sie das Gerät erst mit der Taste ① einschalten, damit die Wiedergabe beginnt.
Wenn bereits eine CD im Laufwerk ist,
drücken Sie die Taste SOURCE ④ so oft, bis „CD“ im Display erscheint.
Die Wiedergabe startet an der Stelle, an der sie unterbrochen wurde.
Titel wählen
Drücken Sie eine Taste des Pfeiltastenblocks ⑩, um den nächsten bzw. vorherigen Titel zu wählen.
Bei einmaligem Drücken der Taste √ oder ◀⑩ wird der aktuelle Titel erneut gestartet.
Schnelle Titelwahl
Für eine schnelle Titelwahl rückwärts bzw. vorwärts
halten Sie die ✗ oder ✕ -Taste ⑩ gedrückt, bis die schnelle Titelwahl rückwärts bzw. vorwärts beginnt.
Schneller Suchlauf (hörbar)
Für einen schnellen Suchlauf rückwärts bzw. vorwärts
halten Sie die < oder >-Taste ⑩ gedrückt, bis der schnelle Suchlauf rückwärts bzw. vorwärts beginnt.
Zufallswiedergabe der Titel (MIX)
Drücken Sie die Taste 5 MIX ⑪.
„MIX CD“ erscheint kurz im Display, das MIX-Symbol wird angezeigt. Der nächste, zufällig ausgewählte Titel wird gespielt.
MIX beenden
Drücken Sie erneut die Taste 5 MIX ⑪.
„MIX OFF“ erscheint kurz im Display, das MIX-Symbol erlischt.
Titel anspielen (SCAN)
Sie können alle Titel der CD kurz anspielen lassen.
Drücken Sie die MENU-Taste ⑨ länger als 2 Sekunden.
Der nächste Titel wird angespielt.
Hinweis:
Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspielzeit den Abschnitt „Anspielzeit einstellen“ im Kapitel „Radiobetrieb“.
Scan beenden, Titel weiterhören
Um den Scan-Vorgang zu beenden,
drücken Sie die MENU-Taste ⑨.
Der aktuell angespielte Titel wird weitergespielt.
Titel wiederholen (REPEAT)
Wenn Sie einen Titel wiederholen möchten,
drücken Sie die Taste 4 RPT ⑪.
„RPT TRCK“ erscheint kurz im Display, das RPT-Symbol wird angezeigt. Der Titel wird wiederholt, bis RPT deaktivert wird.
Repeat beenden
Wenn Sie die Repeat-Funktion beenden möchten,
drücken Sie erneut die Taste 4 RPT ⑪.
„RPT OFF“ erscheint kurz im Display, das RPT-Symbol erlischt. Die Wiedergabe wird normal fortgesetzt.
Wiedergabe unterbrechen (PAUSE)
Drücken Sie die Taste 3 ▶ 11.
Im Display erscheint „PAUSE“.
Pause aufheben
Drücken Sie während der Pause die Taste 3 ▶⑪.
Die Wiedergabe wird fortgesetzt.
Anzeige einstellen
Sie können für den CD-Betrieb zwischen 2 Anzeigearten wählen:
• Titelnummer und Uhrzeit
• Titelnummer und Spielzeit
Halten Sie zum Umschalten der Anzeige die DISPL 📋-Taste ⑧ länger als 2 Sekunden gedrückt.
Verkehrsdurchsage im CD-Betrieb
Wenn Sie während des CD-Betriebs Verkehrsdurchsagen empfangen möchten,
drücken Sie die Taste TRA•RDS ⑦.
Der Vorrang für Verkehrsdurchsagen ist aktiviert, wenn im Display das Stau-Symbol angezeigt wird. Lesen Sie dazu das Kapitel „Verkehrsfunk“.
CD entnehmen
Drücken Sie die Taste ↘ 2.
Das Bedienteil wird nach vorn geöffnet.
Drücken Sie die Taste ▲⑫ (Eject) neben dem CD-Schacht.
Die CD wird ausgeschoben.
Entnehmen Sie die CD und schließen Sie das Bedienteil.
Hinweise:
- Eine ausgeschobene CD wird nach 10 Sekunden automatisch wieder eingezogen.
- Sie können CDs auch ausschieben lassen, wenn das Gerät ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist.
MP3-/WMA-Betrieb
Sie können mit diesem Autoradio auch CD-Rs und CD-RWs mit MP3-Musikdateien abspielen. Außerdem können Sie WMA-Dateien abspielen. Die Bedienung beim Abspielen von MP3- und WMA-Dateien ist identisch.
Hinweise:
- WMA-Dateien mit Digital Rights Management (DRM) aus Online-Musicshops können mit diesem Gerät nicht abgespielt werden.
- WMA-Dateien können nur sicher wiedergegeben werden, wenn diese mit Windows Media-Player, Version 8 erstellt wurden.
Vorbereitung der MP3-CD
Durch die Kombination von CD-Brenner, CD-Brenn-Software und CD-Rohling kann es zu Problemen bei der Abspielbarkeit der CDs kommen. Wenn Probleme mit selbstgebrannten CDs auftreten, sollten Sie beim Typ der CD-Rohlinge auf einen anderen Hersteller oder eine andere Farbe der Rohlinge wechseln.
Das Format der CD muss ISO 9660 Level 1 bzw. Level 2 oder Joliet sein. Alle anderen Formate können nicht zuverlässig abgespielt werden.
Sie können auf einer CD maximal 252 Verzeichnisse anlegen. Verzeichnisse können mit diesem Gerät einzeln angewählt werden.
Unabhängig von der Anzahl der Verzeichnisse können bis zu 999 MP3-Dateien auf einer CD verwaltet werden mit maximal 255 Dateien in einem Verzeichnis.
Dieses Gerät unterstützt so viele verschachtelte Verzeichnisse, wie Sie mit Ihrer Brenn-Software erzeugen können, unabhängig davon, dass die maximale Verzeichnistiefe im ISO 9660-Standard mit 8 spezifiziert ist.
Ⓐ Verzeichnisse
B Titel · Dateien
Jedes Verzeichnis kann mit dem PC benannt werden. Der Name des Verzeichnisses kann im Display des Gerätes angezeigt werden. Nehmen Sie die Benennung der Verzeichnisse und Titel/Dateien entsprechend Ihrer CD-Brenn-Software vor. Hinweise dazu finden Sie in der Anleitung der Software.
Hinweis:
Sie sollten beim Benennen der Verzeichnisse und Titel/Dateien auf Umlaute und Sonderzeichen verzichten.
Wenn Sie auf eine korrekte Reihenfolge Ihrer Dateien Wert legen, müssen Sie eine Brenn-Software verwenden, die die Dateien in alphanumerischer Reihenfolge anordnet. Sollte Ihre Software nicht über diese Funktion verfügen, können Sie die Dateien auch manuell sortieren. Dazu müssen Sie vor jeden Dateinamen eine Nummer, z. B. „001“, „002“, usw. setzen. Dabei müssen auch die führenden Nullen eingegeben werden.
MP3-Titel können zusätzliche Informationen wie Interpret, Titel und Album enthalten (ID3-Tags). Dieses Gerät kann ID3-Tags der Version 1 im Display anzeigen.
Beim Erzeugen (Codieren) der MP3-Dateien aus den Audiodateien sollten Sie Bitraten bis max. 256 kbit/s verwenden.
Für die Verwendung der MP3-Dateien in diesem Gerät müssen die MP3-Dateien die Dateiendung „MP3“ tragen.
Hinweise:
Um eine ungestörte Wiedergabe zu gewährleisten,
- versuchen Sie nicht, andere als MP3-Dateien mit der Dateiendung „MP3“ zu versehen und abzuspielen! Diese ungültigen Dateien werden während der Wiedergabe ignoriert.
- Verwenden Sie keine „gemischten“ CDs mit Nicht-MP3-Daten und MP3-Titeln (das Gerät liest während der MP3-Wiedergabe nur MP3-Dateien).
- Verwenden Sie keine Mix-Mode CDs mit CD-Audio-Titeln und MP3-Titeln. Wenn Sie versuchen eine Mix-Mode-CD abzuspielen, werden nur die CD-Audio-Titel abgespielt.
MP3-Betrieb starten
Der MP3-Betrieb wird wie der normale CD-Betrieb gestartet. Lesen Sie dazu den Abschnitt „CD-Betrieb starten“ im Kapitel „CD-Betrieb“.
Anzeige einstellen
Standard-Anzeige einstellen
Sie können sich im Display verschiedene Informationen zu dem aktuellen Titel anzeigen lassen:
• Verzeichnisnummer und Titelnummer
• Verzeichnisnummer und Uhrzeit
• Verzeichnisnummer und Spielzeit
• Titelnummer und Spielzeit
• Titelnummer und Uhrzeit
Um zwischen den Anzeigemöglichkeiten zu wählen,
halten Sie zum Umschalten der Anzeige die DISPL 📋-Taste ⑧ länger als 2 Sekunden gedrückt.
Hinweis:
Die Informationen werden, nachdem der MP3-Lauftext nach einem Titelwechsel einmal durchgelaufen ist, dauerhaft im Display angezeigt.
MP3-Lauftexte einstellen
Bei jedem Titelwechsel wird einer der folgenden Lauftexte einmalig im Display angezeigt. Danach wird die eingestellte Standardanzeige verwendet.
Die verfügbaren Lauftexte sind:
• Verzeichnisname („DIR NAME“)
• Name des Titels („SONG NAME“)
• Name des Albums („ALBM NAME“)
• Name des Interpreten („ARTIST“)
- Dateiname („FILE NAME“)
Hinweis:
Interpret, Titel und Albumname sind Bestandteil des MP3-ID-Tags der Version 1 und können nur angezeigt werden, wenn Sie mit den MP3-Dateien gespeichert wurden (lesen Sie dazu auch die Anleitung zu Ihrer PC-MP3-Software bzw. Brenn-Software).
Um zwischen den Anzeigemöglichkeiten zu wählen,
drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „MP3 DISP“ im Display angezeigt wird.
Wählen Sie den gewünschten MP3-Lauftext mit der < oder > -Taste ⑩ aus.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Hinweis:
Der Menüpunkt „MP3 DISP“ steht nur während der Wiedergabe einer CD mit MP3/WMA-Dateien zur Verfügung.
Verzeichnis wählen
Um auf- oder abwärts zu einem anderen Verzeichnis zu wechseln,
drücken Sie die √ oder ∧-Taste ⑩ ein- oder mehrmals.
Titel/Dateien wählen
Um auf- oder abwärts zu einem anderen Titel/einer Datei im aktuellen Verzeichnis zu wechseln,
drücken Sie die
Bei einmaligem drücken der Taste < ⑩ wird der aktuelle Titel erneut gestartet.
Schneller Suchlauf
Für einen schnellen Suchlauf rückwärts bzw. vorwärts,
halten Sie die < oder >-Taste ⑩ gedrückt, bis der schnelle Suchlauf rückwärts bzw. vorwärts beginnt.
Titel in zufälliger Reihenfolge abspielen – MIX
Um die Titel des aktuellen Verzeichnisses in zufälliger Reihenfolge abzuspielen,
drücken Sie kurz die Taste 5 MIX ⑪. Im Display erscheint „MIX DIR“ und das MIX-Symbol wird angezeigt.
Um die Titel aller Verzeichnisse der eingelegten MP3-CD in zufälliger Reihenfolge abzuspielen,
drücken Sie die Taste 5 MIX ⑪ länger als 2 Sekunden.
Im Display erscheint „MIX CD“ und das MIX-Symbol wird angezeigt.
MIX beenden
Um MIX zu beenden,
drücken Sie kurz die Taste 5 MIX ⑪.
„MIX OFF“ wird im Display angezeigt und das MIX-Symbol erlischt.
Titel anspielen – SCAN
Sie können alle Titel der CD kurz anspielen lassen.
Drücken Sie die MENU-Taste ⑨ länger als 2 Sekunden. Der nächste Titel wird angespielt.
Im Display wird kurz „TRK SCAN“ angezeigt. Die Titelnummer blinkt. Die Titel werden in aufsteigender Reihenfolge angespielt.
Hinweis:
Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspieldauer den Abschnitt „Anspieldauer einstellen“ im Kapitel „Radiobetrieb“.
Scan beenden, Titel weiterhören
Drücken Sie kurz die MENU-Taste ⑨.
Der aktuell angespielte Titel wird weitergespielt.
Einzelne Titel oder ganze Verzeichnisse wiederholt abspielen – REPEAT
Um den aktuellen Titel wiederholt abzu-spielen,
drücken Sie kurz die Taste 4 RPT ⑪. Im Display erscheint kurz „RPT TRCK“ und RPT wird angezeigt.
Um das ganze Verzeichnis wiederholt abspielen zu lassen,
drücken Sie die Taste 4 RPT ⑪ länger als 2 Sekunden.
„RPT DIR“ wird im Display angezeigt.
Repeat beenden
Um die Wiederholung des aktuellen Titels bzw. des aktuellen Verzeichnisses zu beenden,
drücken Sie kurz die Taste 4 RPT ⑪.
Im Display wird kurz „RPT OFF“ angezeigt und die Anzeige RPT erlischt.
Wiedergabe unterbrechen (PAUSE)
Drücken Sie die Taste 3 ▶ 11.
Im Display erscheint „PAUSE“.
Pause aufheben
Drücken Sie während der Pause die Taste 3 ▶⑪.
Die Wiedergabe wird fortgesetzt.
CD-Wechsler-Betrieb
Hinweis:
Informationen über den Umgang mit CDs, das Einlegen von CDs und zur Handhabung des CD-Wechslers finden Sie in der Bedienungsanleitung Ihres CD-Wechslers.
CD-Wechsler-Betrieb starten
Drücken Sie die Taste SOURCE ④ so oft, bis im Display „CHANGER“ erscheint.
Die Wiedergabe beginnt mit der ersten CD, die der CD-Wechsler erkennt.
CD wählen
Um auf- oder abwärts zu einer anderen CD zu wechseln,
drücken Sie die √ oder ∧-Taste ⑩ ein- oder mehrmals.
Hinweis:
Freie CD-Schächte im Wechsler und CD-Schächte mit ungültigen CDs werden dabei übersprungen.
Titel wählen
Um auf- oder abwärts zu einem anderen Titel auf der aktuellen CD zu wechseln,
drücken Sie die
Schneller Suchlauf (hörbar)
Für einen schnellen Suchlauf rückwärts bzw. vorwärts
halten Sie die
Anzeige wechseln
Für die Anzeige im CD-Wechsler-Betrieb stehen Ihnen 5 Optionen zur Verfügung:
• Titelnummer und Spielzeit
• Titelnummer und Uhrzeit
• CD-Nummer und Titelnummer
• CD-Nummer und Uhrzeit
• CD-Nummer und Spielzeit
Um zwischen den Anzeigen zu wechseln,
halten Sie zum Umschalten der Anzeige die DISPL 📋-Taste ⑧ länger als 2 Sekunden gedrückt.
Einzelne Titel oder ganze CDs wiederholt abspielen (REPEAT)
Um den aktuellen Titel zu wiederholen,
drücken Sie kurz die Taste 4 RPT ⑪.
Im Display erscheint kurz „RPT TRCK“ und RPT wird im Display angezeigt.
Um die aktuelle CD zu wiederholen,
halten Sie die Taste 4 RPT ⑪ länger als 2 Sekunden gedrückt.
Im Display erscheint kurz „RPT DISC“ und RPT wird im Display angezeigt.
Repeat beenden
Um die Wiederholung des aktuellen Titels bzw. der aktuellen CD zu beenden,
drücken Sie kurz die Taste 4 RPT ⑪.
„RPT OFF“ erscheint und RPT im Display erlischt.
Titel in zufälliger Reihenfolge abspielen (MIX)
Um die Titel der aktuellen CD in zufälliger Reihenfolge abzuspielen,
drücken Sie kurz die Taste 5 MIX ⑪.
Im Display erscheint kurz „MIX CD“ und MIX wird im Display angezeigt.
Um die Titel aller eingelegten CDs in zufäl- liger Reihenfolge abzuspielen,
halten Sie die Taste 5 MIX ⑪ länger als 2 Sekunden gedrückt.
Im Display erscheint kurz „MIX ALL“ und MIX wird im Display angezeigt.
MIX beenden
Drücken Sie kurz die Taste 5 MIX ⑪.
„MIX OFF“ wird angezeigt und MIX im Display erlischt.
Alle Titel aller CDs anspielen (SCAN)
Um alle Titel aller eingelegten CDs in aufsteigender Reihenfolge kurz anzuspielen,
drücken Sie die MENU-Taste ⑨ länger als 2 Sekunden.
Im Display erscheint „TRK SCAN“ und die Nummer des aktuellen Titels blinkt.
Scan beenden
Um das Anspielen zu beenden,
drücken Sie kurz die MENU-Taste ⑨.
Der aktuell gespielte Titel wird weitergespielt.
Hinweis:
Die Anspieldauer ist einstellbar. Lesen Sie zur Einstellung der Anspielzeit den Abschnitt „Anspielzeit einstellen“ im Kapitel „Radiobetrieb“.
Wiedergabe unterbrechen (PAUSE)
Drücken Sie die Taste 3 ▶ 11.
Im Display erscheint „PAUSE“.
Pause aufheben
Drücken Sie während der Pause die Taste3 11.
Die Wiedergabe wird fortgesetzt.
Clock - Uhrzeit
Uhrzeit anzeigen lassen
Um die Uhrzeit kurz anzeigen zu lassen,
drücken Sie kurz die Taste DISPL Ⓤ-Taste ⑧.
Die Uhrzeit wird für einige Sekunden im Display angezeigt.
Uhrzeit einstellen
Um die Uhrzeit einzustellen,
drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „CLOCK SET“ im Display angezeigt wird.
Drücken Sie die Taste<10.
Die Uhrzeit wird im Display angezeigt. Die Stunden blinken und können eingestellt werden.
Stellen Sie die Stunden mit der ✗ oder ✘ -Taste ⑩ ein.
Wenn die Stunden eingestellt sind,
drücken Sie die Taste>⑩.
Die Minuten blinken.
Stellen Sie die Minuten mit der ✗ oder ✕ -Taste ⑩ ein.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Uhrmodus 12/24 Std. wählen
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste ✗ oder ✕ ⑩ so oft, bis „24 HOUR MODE“ bzw. „12
HOUR MODE" im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um den Modus umzuschalten.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste MENU ⑨.
Uhrzeit bei ausgeschaltetem Gerät und eingeschalteter Zündung dauerhaft anzeigen lassen
Um bei ausgeschaltetem Gerät und eingeschalteter Fahrzeugzündung die Uhrzeit anzeigen zu lassen,
drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „CLOCK OFF“ bzw. „CLOCK ON“ im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um die Anzeige zwischen ON (an) oder OFF (aus) umzuschalten.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste MENU ⑨.
Uhrzeit bei ausgeschaltetem Gerät kurz anzeigen lassen
Um bei ausgeschaltetem Gerät die Uhrzeit kurz anzeigen zu lassen,
drücken Sie die Taste DISPL ⑧.
Die Uhrzeit wird für ca. 8 Sekunden im Display angezeigt.
Sound
Sie können für jede Quelle (Radio, CD, CD-Wechsler, AUX, Verkehrsdurchsage und Telefon/Navigation) die Einstellungen für Klang (Bässe, Mitten, Höhen und Sub-Out) getrennt vornehmen. Die Einstellungen für die Lautstärkeverteilung (Balance und Fader) werden für alle Audioquellen gemeinsam vorgenommen.
Hinweis:
Die Einstellungen des Klangs für Verkehrsdurchsagen und Telefon/Navigation können nur während einer Verkehrsdurchsage bzw. eines Telefonats/einer Sprachausgabe vorgenommen werden.
Bässe (Bass) einstellen
Sie können von 4 Mittenfrequenzen (60 Hz, 80 Hz, 100 Hz, 200 Hz) eine auswählen. Außerdem können Sie für die gewählte Mittenfrequenz den Pegel zwischen ±7 einstellen.
Mittenfrequenz und Pegel einstellen
Drücken Sie die Taste AUDIO ⑤. „BASS“ erscheint im Display.
Drücken Sie einmal die Taste ✗ oder ✕⑩, um in das Untermenü BASS zu gelangen.
Drücken Sie die Taste
Drücken Sie die Taste ✗ oder ✕⑩, um den Pegel zwischen ±7 einzustellen.
Drücken Sie zweimal die Taste AUDIO
⑤, um das Menü zu verlassen.
Mitten (Middle) einstellen
Sie können von 4 Mittenfrequenzen (500 Hz, 1 kHz, 2 kHz, 3 kHz) eine auswählen. Außerdem können Sie für die gewählte Mittenfrequenz den Pegel zwischen ±7 einstellen.
Mittenfrequenz und Pegel einstellen
Drücken Sie die Taste AUDIO ⑤. „BASS“ erscheint im Display.
Drücken Sie die Taste
Drücken Sie einmal die Taste ✗ oder ✕ ⑩, um in das Untermenü MIDDLE zu gelangen.
Drücken Sie die Taste
Drücken Sie die Taste ✗ oder ✕⑩, um den Pegel zwischen ±7 einzustellen.
Drücken Sie zweimal die Taste AUDIO
⑤, um das Menü zu verlassen.
Höhen (Treble) einstellen
Sie können von 4 Mittenfrequenzen (10 kHz, 12 kHz, 15 kHz, 17 kHz) eine auswählen. Außerdem können Sie für die gewählte Mittenfrequenz den Pegel zwischen ±7 einstellen.
Mittenfrequenz und Pegel einstellen
Drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste
Drücken Sie einmal die Taste ✗ oder ✕ ⑩, um in das Untermenü TREBLE zu gelangen.
Drücken Sie die Taste < oder > ⑩ so oft, bis die gewünschte Mittenfrequenz im Display erscheint.
Drücken Sie die Taste ✗ oder ✕⑩, um den Pegel zwischen ±7 einzustellen.
Drücken Sie zweimal die Taste AUDIO
⑤, um das Menü zu verlassen.
Lautstärkeverteilung links/rechts (Balance) einstellen
Um die die Lautstärkeverteilung links/rechts (Balance) einzustellen,
drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste < oder > ⑩ so oft, bis „BAL“ und die aktuelle Einstellung im Display erscheint.
Drücken Sie die Taste ✗ oder ✕ ⑩, um die Lautstärkeverteilung rechts/links einzustellen.
Drücken Sie die Taste AUDIO ⑤, um das Menü zu verlassen.
Lautstärkeverteilung vorne/hinten (Fader) einstellen
Um die Lautstärkeverteilung vorne/ hinten (Fader) einzustellen,
drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste < oder > ⑩ so oft, bis „Fader“ und die aktuelle Einstellung im Display erscheint.
Drücken Sie die Taste ✗ oder ✕ ⑩, um die Lautstärkeverteilung vorne/hinten einzustellen.
Drücken Sie die Taste AUDIO ⑤, um das Menü zu verlassen.
Vorverstärkerausgang (Preamp-Out/Sub-Out)
Sie können über die Vorverstärker-Anschlüsse (Preamp-Out) des Autoradios externe Verstärker anschließen. Außerdem können Sie an den integrierten dynamischen Tiefpassfilter des Gerätes (Pegel und Grenzfrequenz sind einstellbar) einen Verstärker zum Betrieb eines Tiefbass-Lautsprechers (Subwoofer) anschließen. Dazu müssen die Verstärker, wie in der Einbauanleitung beschrieben, angeschlossen werden.
Sub-Out-Pegel einstellen
Sie können den Sub-Out-Pegel in 8 Stufen (0 bis +7) einstellen.
drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste < oder > ⑩ so oft, bis „SUBOUT“ im Display erscheint.
Drücken Sie die Taste ✗ oder ✕ ⑩, um einen Wert von 0 bis +7 einzustellen.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste AUDIO ⑤.
Einstellen der Sub-Out-Grenzfrequenz
Sie können zwischen 4 Einstellungen wählen: 0 Hz, 80 Hz, 120 Hz und 160 Hz.
drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste < oder > ⑩ so oft, bis „SUBOUT“ im Display erscheint.
Drücken Sie einmal die Taste ✗ oder ✘⑩.
Drücken Sie die Taste
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste AUDIO ⑤.
X-BASS
Mit X-Bass können Sie die Bässe bei geringer Lautstärke anheben.
Die gewählte X-Bass-Einstellung ist bei allen Audioquellen (Radio, CD, CD-Wechsler oder AUX) wirksam.
Die X-BASS-Anhebung kann in Stufen von 1 bis 3 eingestellt werden.
„XBASS OFF“ bedeutet, dass die X-BASS-Funktion ausgeschaltet ist.
X-BASS-Anhebung einstellen
Drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste
Drücken Sie die Taste ✗ oder ✕ ⑩ so oft, bis die gewünschte Einstellung im Display angezeigt wird.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste AUDIO ⑤.
Equalizer-Voreinstellungen (Presets)
Dieses Gerät verfügt über einen Equalizer, in dem die Einstellungen für die Musikrichtungen „ROCK“, „POP“ und „CLASSIC“ bereits programmiert sind.
Um eine Equalizer-Einstellung zu wählen,
drücken Sie die Taste AUDIO ⑤.
„BASS“ erscheint im Display.
Drücken Sie die Taste < oder > ⑩ so oft, bis „POP“, „ROCK“, „CLASSIC“ bzw. „EQ OFF“ im Display erscheint.
Drücken Sie die Taste ✗ oder ✕ ⑩, um eine der Einstellungen zu wählen oder wählen Sie „EQ OFF“, um den Equalizer auszuschalten.
Die gewählte Einstellung wird dauerhaft im Display angezeigt.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste AUDIO ⑤.
Display einstellen
Einschaltnachricht eingeben
Wenn Sie Ihr Gerät einschalten, wird eine kurze Nachricht im Display angezeigt. Werkseitig voreingestellt ist der Text „BLAUPUNKT“. Sie können statt dessen einen eigenen, bis zu 9 Zeichen langen Text eingeben.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „ON MSG“ im Display angezeigt wird.
Drücken Sie die Taste
Der Standardtext für die Einschaltnachricht wird im Display angezeigt. Die Eingabemarkierung steht am Anfang der Zeile und blinkt.
Hinweis:
Sie können die gesamte Zeile löschen, indem Sie die Taste
Um einen anderen Text einzugeben,
wählen Sie einen Buchstaben mit der Taste √ oder ∧⑩.
VerschiebenSiedieAuswahlmarkierung mit der Taste
Wenn Sie die Nachricht eingegeben haben,
drücken Sie zweimal die Taste MENU ⑨.
Pegelanzeige einstellen
Die Pegelanzeige in Ihrem Display zeigt Ihnen während der Einstellvorgänge kurzzeitig symbolisch die Lautstärke und die Einstellungen der Klangregelung an.
Außerhalb der Einstellvorgänge zeigt die Pegelanzeige den Spitzenwert der Musik oder Sprache an. Sie können die Pegelanzeige ein- bzw. ausschalten.
Drücken Sie die Taste MENU ⑨.
Im Display wird „MENU“ angezeigt.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „PEAK LVL“ im Display angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um zwischen „PEAK ON“ (Ein) und „PEAK OFF“ (Aus) zu wählen.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Display-Helligkeit einstellen
Wenn Ihr Autoradiogerät wie in der Einbauanleitung beschrieben angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, erfolgt die Umschaltung der Displayhelligkeit mit dem Fahrlicht. Die Displayhelligkeit können Sie getrennt für die Nacht und für den Tag in Stufen von 1 - 9 einstellen.
Sie können darüber hinaus für den Nacht-Dimmer (DIM NIGHT) die Einstellung „AUTO DIM“ wählen. Bei der Einstellung „AUTO DIM“ wird die Beleuchtung des Autoradios, bei eingeschalteter Fahrzeugbeleuchtung, mit der Helligkeitseinstellung der Instrumentenbeleuchtung eingestellt.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „DIM DAY“ bzw. „DIM NIGHT“ im Display angezeigt wird.
Drücken Sie die < oder >-Taste ⑩, um zwischen den Helligkeitsstufen zu wählen.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Um „AUTO DIM“ zu aktivieren,
drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „DIM NIGHT“ im Display angezeigt wird.
Drücken Sie die <-Taste ⑩, bis „AUTO DIM“ angezeigt wird.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Farbe der Displaybeleuchtung einstellen
Für die Displaybeleuchtung können Sie eine Farbe aus dem RGB-Spektrum (Rot-Grün-Blau) mischen oder eine Farbe während eines Farbsuchlaufs auswählen.
Farbe für die Displaybeleuchtung mischen
Um die Displaybeleuchtung auf Ihren Geschmack abzustimmen, können Sie eine Farbe für die Displaybeleuchtung aus den 3 Grundfarben Rot, Grün und Blau selber mischen.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis „DISP COL“ angezeigt wird.
Drücken Sie die
Das Menü zum Mischen einer eigenen Farbe wird angezeigt. Es werden „R“, „G“ und „B“
mit den aktuellen Werten angezeigt. Die Einstellung für „R“ blinkt.
Drücken Sie die Taste ✗ oder ✕⑩ so oft, bis der gewünschte Farbwert angezeigt wird.
Drücken Sie die < oder > -Taste ⑩, um die Auswahlmarkierung hinter die anderen Farben zu verschieben.
Stellen Sie die anderen Farbanteile nach Ihren Vorstellungen ein.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Farbe der Displaybeleuchtung aus Farbsuchlauf auswählen
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „COL SCAN“ angezeigt wird.
Drücken Sie die < oder >-Taste ⑩, um den Farbsuchlauf zu starten.
Das Gerät beginnt, die Farbe der Displaybeleuchtung zu wechseln.
Wenn Sie die aktuell eingestellte Farbe übernehmen möchten,
drücken Sie einmal die Taste MENU ⑨.
Um den Suchlauf erneut zu starten,
drücken Sie die
Wenn Sie die gewünschte Farbe gefunden haben,
drücken Sie zweimal die Taste MENU ⑨.
Externe Audioquellen
Wenn kein CD-Wechsler an das Gerät angeschlossen ist, können Sie eine externe Audioquelle anschließen. Solche Quellen können z. B. tragbare CD-Spieler, MiniDisc-Spieler oder MP3-Spieler sein.
Zum Anschluss einer externen Audioquelle benötigen Sie ein Adapterkabel. Dieses Kabel (Blaupunkt-Nr.: 7 607 897 093) können Sie über Ihren autorisierten Blaupunkt-Fachhändler beziehen.
Im Menü muss der AUX-Eingang eingeschaltet werden.
Hinweis:
Der Menüpunkt AUX ist nur anwählbar, wenn kein CD-Wechsler an das Gerät angeschlossen ist.
AUX-Eingang ein-/ausschalten
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „AUX OFF“ bzw. „AUX ON“ im Display angezeigt wird.
Wählen Sie zwischen den Optionen „AUX ON“ und „AUX OFF“ mit den <-Tasten ⑩.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie die Taste MENU ⑨.
Hinweis:
Wenn der AUX-Eingang eingeschaltet ist, kann er mit der SOURCE-Taste ④ angewählt werden.
AUX-Vorverstärkung einstellen
Um Lautstärkeunterschiede ausgleichen zu können, ist die Pegelanpassung des AUX-Eingangs in 4 Stufen (0 bis 3) einstellbar.
Drücken Sie die Taste MENU ⑨.
Drücken Sie die Taste √ oder ∧⑩ so oft, bis „AUX LVL“ im Display angezeigt wird.
Drücken Sie die < oder >-Taste ⑩, um die Pegelanpassung einzustellen.
Wenn der Einstellvorgang abgeschlossen ist,
drücken Sie zweimal die Taste MENU ⑨.
Technische Daten
Verstärker
Ausgangsleistung:
4 x 18 Watt Sinus
bei 14,4 V und
1% Klirrfaktor an
4 Ohm.
4 x 26 Watt Sinus
nach DIN 45324 bei
14,4 V an 4 Ohm.
4 x 50 Watt max.
Power
Tuner
Wellenbereiche:
FM - Übertragungsbereich:
35 - 16 000 Hz
CD
Übertragungsbereich:
20 - 20 000 Hz
Pre-amp Out
4 Kanäle: 3 V
Eingangsempfindlichkeit
AUX Eingang: 2 V / 6 kΩ
Tel-/Navi-Eingang: 10 V / 1 kΩ
Gewicht 1,36 kg
Änderungen vorbehalten
Hildesheim, 10.01.2006
Blaupunkt GmbH
Robert-Bosch-Straße 200
D-31139 Hildesheim
Technische gegevens 160
Versterker 160
Tuner 160
CD....160
Pre-amp out 160
MP3-lichtkrantteksten instellen
Lage tonen (Bass) instellen
RDS-komfortfunktioner (AF, REG) .. 170
Programtyp (PTY) 173
Optimera radiomottagningen...... 174
Visningsalternativ 174
Trafikradio 175
RDS-komfortfunktioner (AF, REG)
RDS-komfortfunktion (AF, REG)
For at gentage den aktuelle cd,
Pro aktivaci „AUTO DIM“,
Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.
- Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten.
- Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
- Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.
- Fahrzeugseitige Stecker nicht an das Radio anschließen!
- Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKT-Fachhandel.
- Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.
Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline.
Bei Einbau eines Amplifier oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out-Buchse kontaktiert werden.
Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.
Mitgelieferte Montage- und Anschlussteile
Als Sonderzubehör erhältlich
Änderungen vorbehalten!
Subject to changes!
Bitte den ausgefüllten Gerätepass sicher aufbewahren!
| Name: | John Deere MP36 |
| Typ: | 7 646 775 310 |
| Serien-Nr: | BP |
BLAUPUNKT
Blaupunkt GmbH, Robert-Bosch-Straße 200, D-31139 Hildesheim
