BRUKSANVISNING CDC-FM08 - AUS- BLAUPUNKT

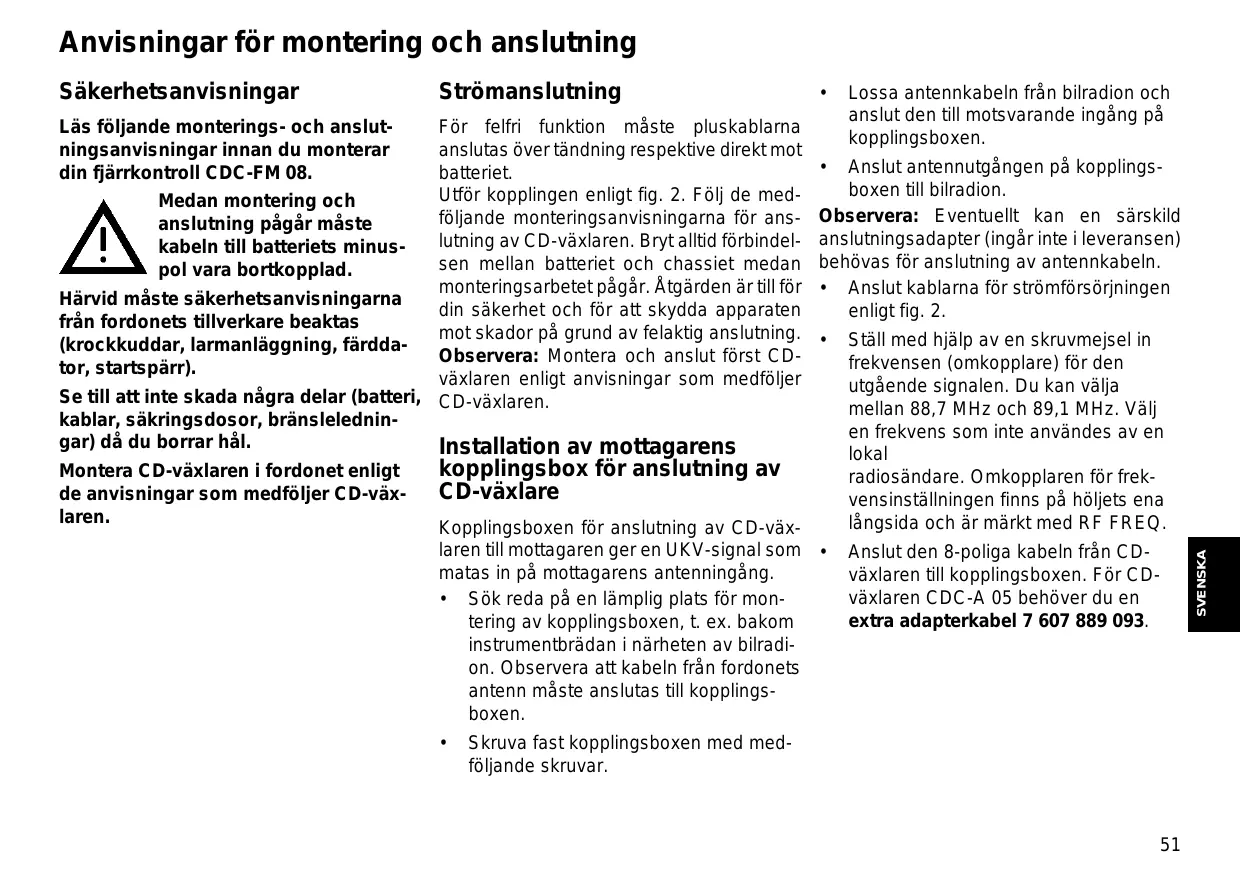

Anvisningar for montering och anslutning

Läs följande monterings- och anslutningsanvisningar innan du monterar din fjärrkontroll CDC-FM 08.

Medan montering och anslutning pagar maste kabeln till batteriets minuspol vara bortkopplad.

Härvid måste sakerhetsanvisingarna fran fordonets tillverkare beaktas (krockkuddar, larmanläggning, färddator, startspärr).

Se till att inte skada nagra delar (batteri, kablar, sakringsdosor, branslelednin-gar) dà du borrar hal.

Montera CD-växlaren i fordonet enligt de anvisningar som medfoljer CD-växlaren.

Strömanslutting

För felfri Funktion maste pluskablarna anslutas over tändning respektive direkt mot batteriet.

Utför kopplingen enligt fig. 2. Följ de medfoljande monteringsanvisingarna für anslutning av CD-växlaren. Bryt alltid forbindelsen mellan batteriet och chassiet medan monteringsarbetet pagar. Atgarden ar till fordin sakerhet och for att skydda apparaten mot skador på grund av felaktig anslutning. Observera: Montera och anslut Först CD-växlaren enligt anvisningar som medfoljer CD-växlaren.

Installation av mottagarens kopplingsbox for anslutning av CD-växlare

Kopplingsboxen for anslutning av CD-väx-laren till mottagaren ger en UKV-signal som matas in på mottagarens antenningång.

• Sök reda på en lämplig plats für montering av kopplingsboxen, t. ex. bakom instrumentbrändan i narheten av bilradion. Observera att kabeln frän fordonets antenn måste anslutas till kopplings-boxen.

• Skruva fast kopplingsboxen med medfoljande skruvar.

• Lossa antennkabeln frän bilradion och anslut den till motsvarande ingäng på kopplingsboxen.

• Anslut antennutgangen på kopplings-boxen till bilradion.

Observera: Eventuellt kan en särskild anslutningsadapter (ingär inte i leveransen) behövas for anslutning av antennkabeln.

• Anslut kablarna for stromforsörjningen enligt fig. 2.
  Ställ med hjälp av en skruvmejsel in frekvensen (omkopplare) for den utgående signalen. Du kan välja mellan 88,7 MHz och 89,1 MHz. Välj en frekvens som inte användes av en local radiosändare. Omkopplaren for frekvensinstallingen finns på höjets ena längsida och ar Märkt med RF FREQ.
• Anslut den 8-poliga kabeln是从 CD-växlaren till kopplingsboxen. För CD-växlaren CDC-A 05 behöver du en extra adapterkabel 7 607 889 093.

Installation av fjärrkontrollen

Fjärrkontrollen fär inte monteras fast i fordonets innerutrymme. Du kan t. ex. fästa fjärrkontrollen med hjälp av kardborrband med självhäftande baksida, se fig. 1.

• Sök upp en lámplig plats att fasta fjarrkontrollen. Du sca lätt kunna na fjarrkontrollen på denna plats.
• Fäst fjärrkontrollen resp. sakra den sa att den inte kan kana iväg under fard.
• Dra kabeln frän fjärrkontrollen till koppingsboxen.
• Koppla den 6-poliga anslutningen på kabeln till kopplingsboxen.
• Koppla in strömförsörjningen när du är klar med alla anslutnings- och mon-teringesarbeten.

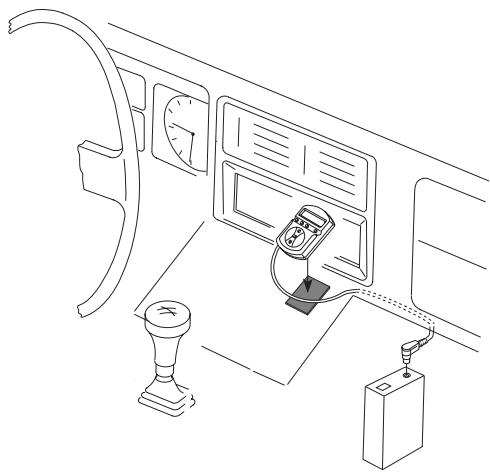

Fig.1 Möjlig installation av fjärrkontrollen med ett självhäftande kardborrband.

Första gangen du anvander fjärrkontrollen

Efter att du har avslutat alla anslutnings- och monteringsarbeten koplar du Åter in ström-försörningen.

Satt på fjärrkontrollen CDC-FM 08 genom att trycka in tangenten II. Tryck nu på Återställningsknappen (reset) som finns på baksidan av fjärrkontrollen med ett blyertsstift eller kulspetspenna.

Observera: Om anlaggningen drabbas av Funktionstörningar under drift, tryck kortvarigt på Återställningsknappen.

• Ställ in den frekvens på bilradion som du tidigare valt på kopplingsboxen. För att ställa in frekvensen följ braupsanvisningen till bilradion.

Observera: Om du vill använda frekvensökning for att ställa in sändarna skä du Först starta CD-växlaren (se "Starta CD-växlaren").

Lagra om möjigt den valda frekvensen på en stationstangent. Beakta)david rãd och anmärkningar i brauksanvisin-gen for bilradion.

Elektriska anslutningar

Anslut till chassit via en märkt jordpunkt eller till en metalliskt blank, olackerad chassidel.
* Eventuell adapter 7691290202 (AUDI, SEAT, VW)

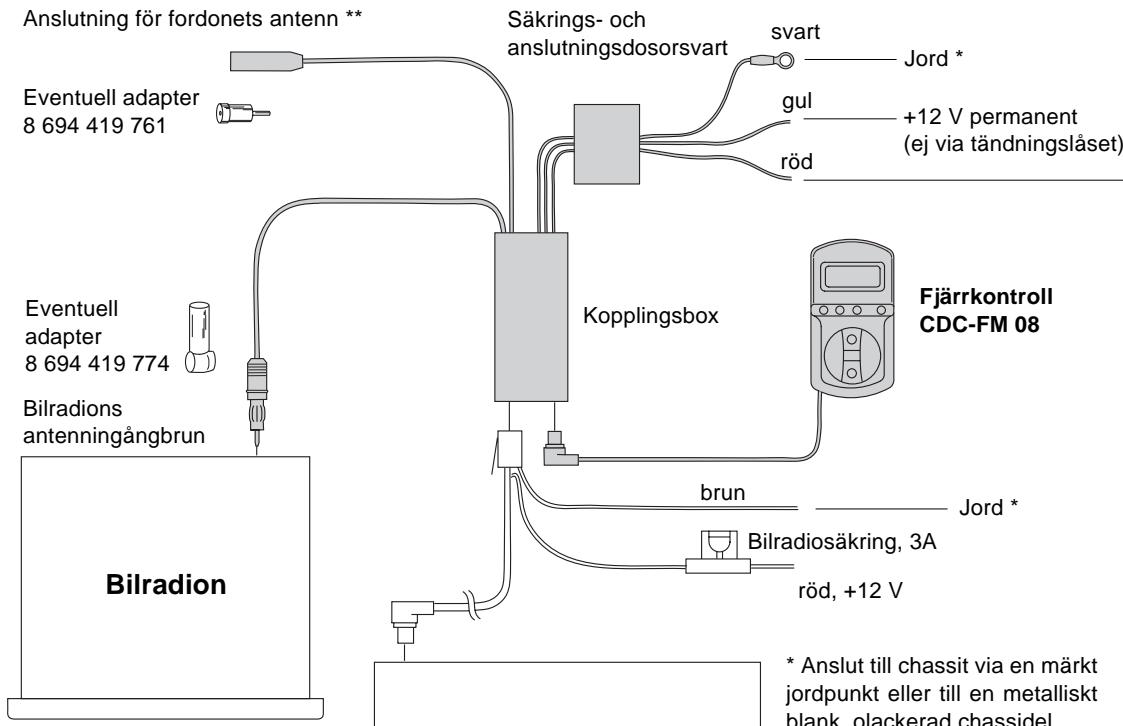

Fig.2 Elektriska anslutningar

Anslut till en 12V spanningskälla med spanning dà tändningen ar pa och utan spanning dà tändningen ar avstängd

Varning: Om bilradion endast
är ansluten till batteriets pluspol (och inte över tändningsåset) skä anslutning ske på följande satt:

Anslutting till en 12 V spanningsutgang pa bilradion som styrs av radion (t.ex. +12V for en forstarkare).

Varning: Pá en bilradio是从 Blaupunkt med TIM-funktion fár den positiva spanningsutgängen für styrning av antennen inte användas.

Observera: For att sakerstalla störningsfri drift maste RDS-funktionen AF-(Alternative frekvens) stängas av.

Anvisningar for felsökning

Fel	Orsak	Åtgård
CD-växlaren fungerar ej.	Säkring trasig.Dåligh jordanslutting För växlaren.Inget magasin på plats, inga CD-skivor i magasinet, CD-skivorna felaktigt ilagda.	Byt säkring.Astadkom en riktig jordförbindelse.Sätt i CD-skivor och magasin på rätt sätt.
Avspelning av CD-skivor sker, men ingen musik hörsk.	Dåligh anslutning till kopplingsboxen.Dåligh jordning av kopplingsboxen.Säkringen För kopplingsboxen trasig.Bilradion inte inställd på rätt frekvens (88,7 MHz aller 89,1 MHz).Kondens som hindrar avläsning av CD-skivan i växlaren.	Se till att de olika componenterna kopplas in på rätt sätt.Astadkom en riktig jordförbindelse.Ersätt säkringen.Ställ in bilradion rätt.Avlågsna magasinet och{lätt CD-växla-rens lucka vara öppen ca en timma.
Teckenrutan på fjärrkontrollen visar ingen information.	Säkringen För kopplingsboxen trasig.	Ersätt säkringen.
Längvariga "hopp" i musikåtergivninen under fänd.	Skruvarna für transportsäkring av CD-växlaren har inte avlågsnats.Ställskruvarna für vertikal/horisontell montering ej rätt inställda.CD-växlaren monterad i fel vinkel.	Avlågsna skruvarna.Ställ in rätt position.Installera CD-växlaren med rätt vinkel.

Kan du inte avhjalpa ett fel med dessa atgarden, vand dig dà till en auktoriserad Blaupunkt-äterforsäljare.

Tekniska data

Utfrekvens: 88,7 MHz, 89,1 MHz omkopplingsbar

Ljudfrekvens-omrade: 20-15 000 Hz ± 3 dB

Klirrfaktor: < 0,25 %

Matt(bxhxdj):

Fjarrkontroll: 99 x 23 x 54 mm

Kopplingsbox: 87× 26× 56mm
