GEBRUIKSAANWIJZING CDC-FM08 - AUS- BLAUPUNKT

Instucciones de manejo y de conexión Instrução de serviço e de montagem

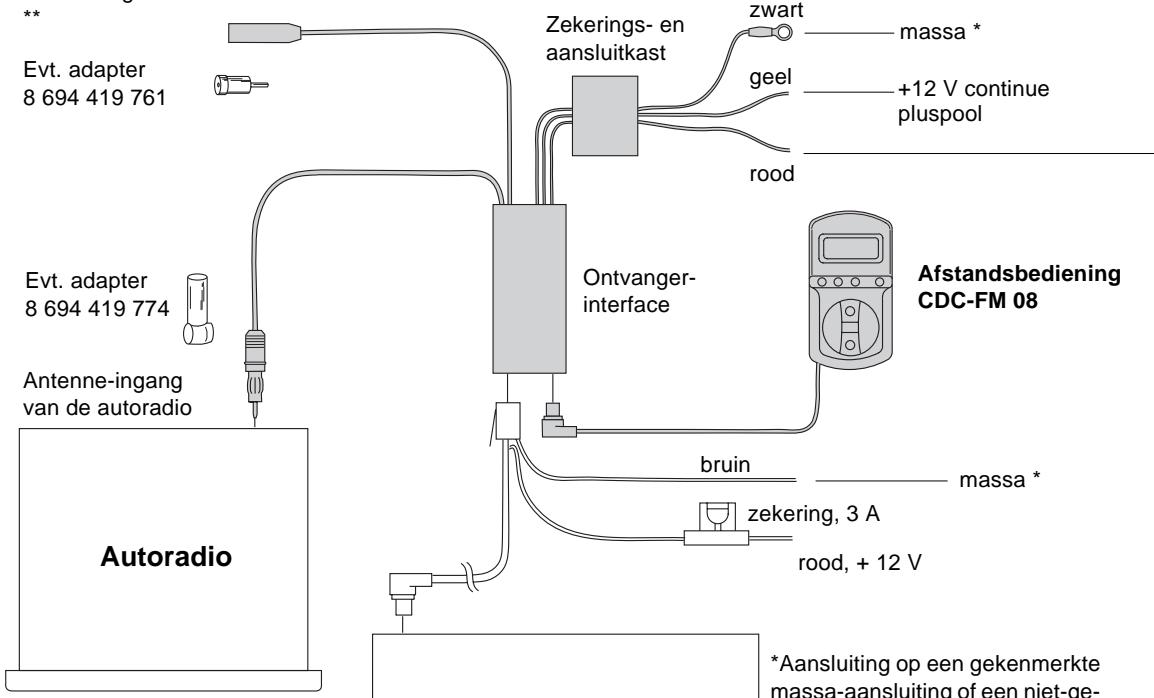

Etablir les connexions comme montré sur la

Fig. 2. Pour le branchement du changeur CD, observer les indications de la notice de montage fournie avec celui-ci. Interrompre dans tous les cas la connexion à la masse de la batterie pendant la durée du montage. Cette mesure sert à votre sécurité et protège l’appareil de tensions incorrectes risquant de le détériorer pendant le montage. Note : Monter d’abord le changeur CD conformément aux indications de la notice de montage fournie avec celui-ci et procéder à son branchement.

Le pôle de la batterie doit

être débranché pendant la durée du montage et du branchement. Les consignes de sécurité du constructeur automobile (airbag, alarmes, ordinateur de bord, dispositif de blocage des roues) doivent être également observées. En perçant des trous, prenez soin de n’endommager aucune pièce du véhicule (batterie, câbles, boîtier à fusibles, conduites de carburant). Montez le changeur CD dans votre véhicule conformément à la notice de montage fournie avec changeur CD.

Installation de l’interface du récepteur

L’interface du récepteur produit un signal FM qui s’alimente via l’entrée de l’antenne de • l’autoradio. • Choisir pour le montage de l’interface du récepteur un endroit adéquat, par exemple derrière le tableau de bord à proximité de l’autoradio. Prendre note que le câble d’antenne du véhicule doit être relié à l’interface.

A l’aide d’un tournevis, régler la fréquence à laquelle le signal sera produit

(bouton). Il est possible de choisir entre les fréquences 88,7 MHz et 89,1 MHz. Choisir une fréquence qui n’est pas utilisée par une station locale. Le bouton de réglage des fréquences se trouve sur le long côté du boîtier et porte l’inscription RF FREQ. Raccorder le câble 8 pôles du changeur CD à l’interface du récepteur. Le changeur CD requiert également un câble adaptateur 7 607 889 093.

Conduire le câble de la télécommande

à l’interface du récepteur.

Relier la prise 6 pôles du câble à l’interface du récepteur.

(reset) au dos de la télécommande au moyen d’un crayon de bois ou stylo à bille. Note : Presser brièvement le bouton de réinitialisation en cas de perturbations de fonctionnement de l’appareil. • Régler sur l’autoradio la fréquence qui a été précédemment sélectionnée sur l’interface du récepteur. Pour le réglage de la fréquence, procéder comme décrit dans la notice d’emploi de l’autoradio. Note : Si vous souhaitez utiliser la fonction de recherche pour régler la station, activez d’abord le mode de lecture CD (cf. «Démarrer la lecture CD). • Mémoriser si possible la fréquence choisie sur une touche de station. Suivre les indications et remarques contenues dans la notice d’emploi de l’autoradio.

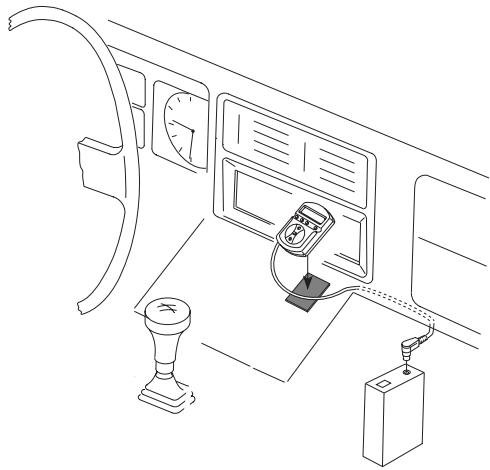

SVENSKA La télécommande ne doit pas être fixée à l’intérieur du véhicule. Il est possible de la fixer par exemple avec un ruban auto-adhésif et une bande agrippante, cf. Fig. 1.

• Choisir un endroit de fixation adéquat pour la télécommande. Elle doit toujours être facilement accessible.

ESPAÑOL Première mise en service

Branchement sur la sortie de tension d’enclenchement 12

V de l’autoradio (par exemple sortie plus d’un amplificateur). Attention: Sur les autoradios Blaupunkt à TIM, la sortie plus ne devra pas être utilisée pour le raccordement de l’antenne. Remarque: Pour un fonctionnement non perturbé, la fonction RDS AF (fréquence alternative) devra être coupée.

** Adaptateur éventuel

Pas de compartiment introduit, pas de CDs introduits, CDs mal insérés

• Le recomendamos memorizar la frecuencia seleccionada en una tecla de estación. Al hacerlo, observe las notas e indicaciones que aparecen en el manual de instrucciones de su radio.

SVENSKA No es necesario montar el mando a distancia de forma fija en el interior del vehículo.

Atención: En las radios Blaupunkt con función TIM, está prohibido utilizar la salida positiva de conmutación para la antena. Nota: Para garantizar un funcionamiento exento de perturbaciones, es necesario desactivar la función «RDS» AF (frecuencia alternativa).

Atenção: Se o auto-rádio for ligado exclusivamente através da bateria +, deverá seleccionar o seguinte tipo de conexão.

Conectar à saída de tensão de contacto de 12 Volt do auto-rádio (p. ex. Positivo de contacto para o amplificador). Atenção: No caso de auto-rádios Blaupunkt com função TIM, não é permitido utilizar a saída de positivo de contacto para antena. Indicação: Para assegurar um funcionamento perfeito, deverá desligar a função de rádio “RDS” AF (frequência alternativa).
