Produkttyp	Universal robust hållare för Garmin Montana navigator
Märke	Garmin
Modell	Montana Rugged Mount
Ungefärliga mått	10 x 10 x 5 cm (endast hållaren)
Ungefärlig vikt	200 g
Strömförsörjning	10–50 V DC via strömkabel (röd/svart ledning)
Huvudfunktioner	Säkert montage av Garmin Montana, anslutning för ström och seriedata, anti-reflexskydd
Material	Robust plast, metall för skruvar och muttrar
Förpackningens innehåll	Robust AMPS-hållare, anti-reflex skärmskydd med appliceringskort, 4 muttrar, 4 brickor, 4 skruvar, verktyg för säkerhetsskruv
Kompatibilitet	Garmin Montana-enheter; kräver en AMPS-bas (medföljer ej)
Installation	Montering på AMPS-bas, elektrisk anslutning (10-50 V), montering av enheten med säkerhetsskruv
Underhåll och rengöring	Håll metallkontakterna torra; använd vattentätt lock vid dåligt väder
Säkerhet	Felaktig anslutning kan skada fordonet; låt en erfaren tekniker installera
Garanti	Standard Garmin begränsad garanti (se medföljande guide)
Reservdelar och reparationsmöjligheter	Säkerhetsskruv, vattentätt lock, anti-reflex skärmskydd finns separat
Allmän information	Bruksanvisning på franska tillgänglig som PDF (60 sidor)

Vanliga frågor - Montana Rugged Mount GARMIN

Hur installerar man den robusta Montana-hållaren på ett fordon?

Före installation, läs guiden Viktig produkt- och säkerhetsinformation. Fäst en AMPS-bas (medföljer ej) på hållaren med skruvar, brickor och muttrar. Anslut den röda (positiv) och svarta (negativ) strömledningen till en 10–50 V-källa. Om nödvändigt, anslut seriedataledningarna (gul, blå, grön) och ljudkontakten. Montera sedan Montana-enheten i hållaren.

Vilken inspänning krävs?

Hållaren accepterar en spänning på 10 till 50 volt likström.

Kan jag använda denna hållare utan AMPS-bas?

Nej, hållaren kräver en AMPS-bas (medföljer ej) för montering. Besök www.ram-mount.com eller kontakta din Garmin-återförsäljare.

Hur fäster man Montana-enheten på hållaren?

Placera vattentäta locket i basen, för in enhetens nedre del, luta den bakåt tills den klickar på plats, dra sedan åt säkerhetsskruven med det medföljande verktyget.

Vad gör jag om skärmen är svårläst på grund av solen?

Applicera det medföljande anti-reflex skärmskyddet på enhetens skärm.

Hur tar man bort enheten från hållaren?

Lossa säkerhetsskruven, tryck på knappen på sidan av hållaren för att frigöra enheten, ta sedan bort den. Placera vattentäta locket över basen för att skydda den.

Är hållaren vattentät?

Hållaren är inte helt vattentät, men ett vattentätt lock medföljer för att skydda monteringsbasen från väder och vind när enheten är borttagen.

Vilka kablar ingår?

Hållaren innehåller inga separata kablar; den levereras med avskalade ledningar för anslutning: röd (ström +), svart (ström -), gul (seriedata in), blå (seriedata ut), grön (seriedata jord) och en ljudkontakt.

Kan jag installera hållaren själv?

Garmin rekommenderar att hållaren installeras av en erfaren tekniker inom elektriska kretsar för att undvika skador på fordonet eller batteriet.

Vad gör jag om säkerhetsskruven tappas bort?

Säkerhetsskruven är en reservdel. Kontakta Garmins kundtjänst eller besök auktoriserade återförsäljares webbplats för att få en ersättningsdel.

BRUKSANVISNING Montana Rugged Mount GARMIN

1. Plasser gummihetten ① i lagringsrommet på braketten.

Läs Viktig säkerhets- och produktinformation i Montana-produktförpackningen innan du monterar det robusta fästet.

MEDDELANDE

Felaktig anslutning av ström-/ljudkabeln med blottade ledningstrådar kan resultera i skada på fordonet eller batteriet. Garmin rekommenderar starkt att du låter en erfaren montör med kunskap om elektriska system installera fästet.

Innehåll

• Robust AMPS-fäste
• Skärmländskydd med appliceringskort och instruktioner
  • 4 muttrar och 4 brickor (för AMPS-fästet)
  • 4 skruvar (för AMPS-fästet)
  • Säkerhetsskruvmejsel

OBS! Vid montering av det robusta fästet på fordon krävs ett AMPS-fäste (medföljer inte). Om du vill ha information om AMPS-fästen går du till en webbplats som t.ex. www.ram-mount.com, eller så kontaktar du din Garmin-återförsäljare.

Begränsad garanti

Garmins vanliga begränsade garanti gäller för detta tillbehör. Mer information finns i Viktig säkerhets- och produktinformation i Montana-produktförpackningen.

Ansluta ström till fästet

MEDDELANDE

Om någon ledning inte är ansluten ska du isolera och fästa den på fordonet på ett säkert sätt.

1. Välj en lämplig plats för montering av Montana-enheten på fordonet med beaktande av tillgängliga strömkällor, säker kabeldragning och att förarens sikt inte skyms.

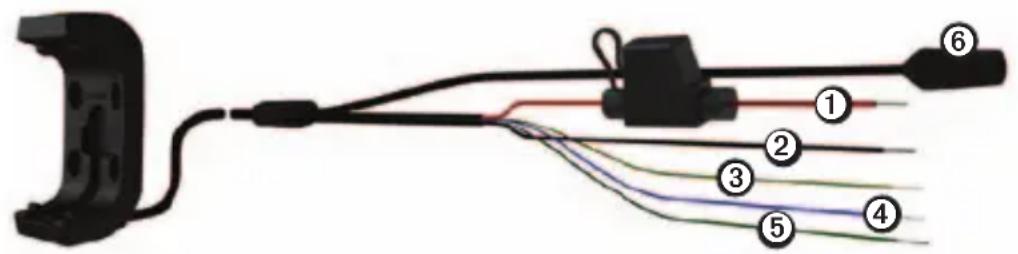

2. Anslut den röda ① och svarta ledningen ② till fordonets huvudströmkälla (10 till 50 V).

1. Vid behov ansluter du de seriella dataledningarna till fordonet.

• Gul ③ är den seriella ingångsdataledningen.
- Blå ④ är den seriella utgångsdataledningen.
- Grön ⑤ är den seriella jordledningen.

1. Vid behov ansluter du ljuduttaget ⑥.

Montera en AMPS-bottenplatta på fästet

AMPS-fästet medföljer inte det robusta fästet.

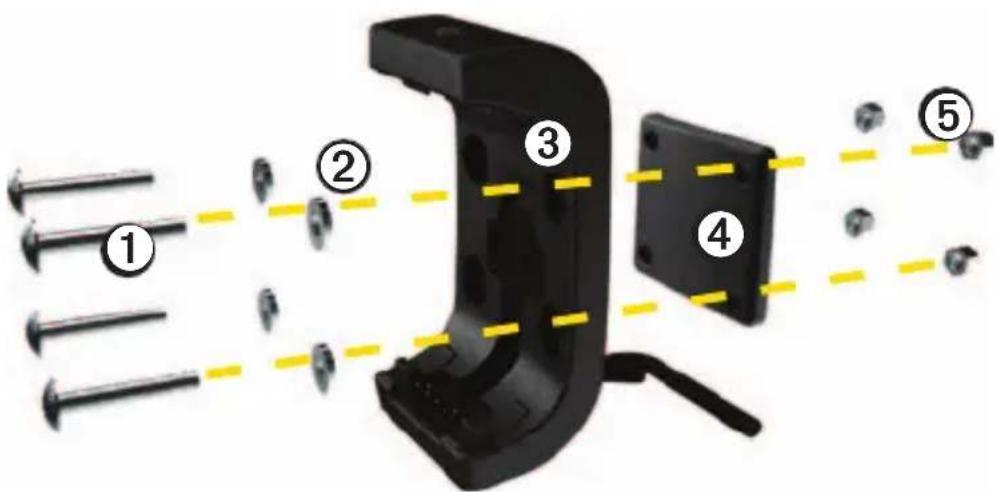

1. Trä skruvarna① genom brickorna ②, fästet ③ och AMPS-bottenplattan ④ (medföljer inte).

1. Dra åt muttrarna⑤ så att bottenplattan sitter stadigt.

Rekommenderat åtdragningsmoment är 1,7 till 2,25 Nm (15–20 lbf-in).

Montera Montana-enheten i fästet

MEDDELANDE

Innan du placerar enheten i fästet ska du se till att metallkontakterna på enheten och fästet är torra för att undvika skador på utrustningen. Använd väderskyddslocket för att hålla monteringsvaggan torr.

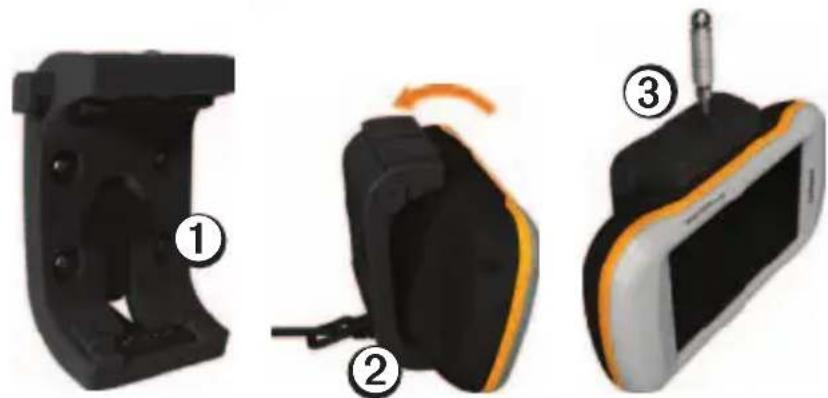

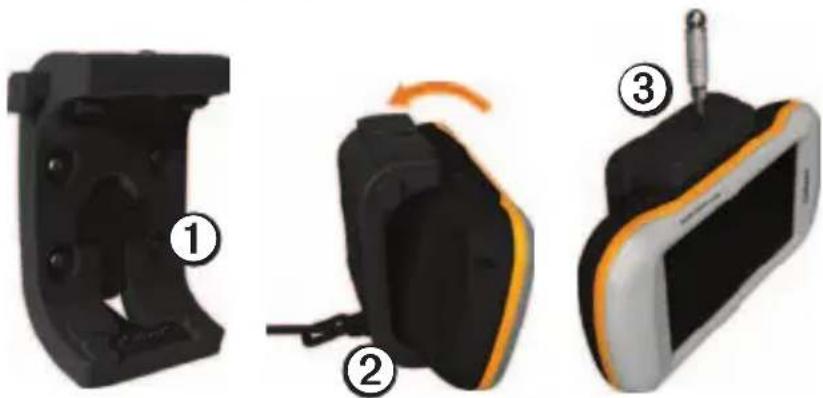

1. Placera väderskyddslocket① i fästets förvaringsområde.

1. Placera underkanten av enheten i vaggan ②.
2. Luta enheten bakåt tills den knäpps fast.
3. Använd säkerhetsskruvmejseln för att dra åt säkerhetsskruven ③ på fästets ovansida.

OBS! Om reflekterat eller bländande ljus gör det svårt att se enhetens display monterar du ett skärmbländskydd på skärmen.

Ta bort Montana-enheten från fästet

1. Lossa säkerhetsskruven.
2. Koppla loss enheten genom att trycka på knappen på sidan av fästet.
3. Lyft ut enheten.
4. Sätt på väderskyddslocket① på vaggan.
