Produkttyp	Marin monteringsfäste för Garmin Montana-navigator
Strömförsörjning	10–50 V DC (via röd och svart kabel)
Huvudfunktioner	Vridbart fäste med bygel, ström- och seriedataanslutning (in/ut/jord), ljuduttag, vattentät kåpa för att skydda kontakterna
Underhåll och rengöring	Håll metallkontakterna torra; använd den vattentäta kåpan när enheten inte är monterad
Säkerhet	Bär skyddsglasögon, hörselskydd och dammfilter vid borrning; dra inte åt skruvarna/bultarna för hårt; enhetens driftstemperatur: -15 °C till 70 °C
Reservdelar och reparerbarhet	Ingår inte; Garmins standard begränsade garanti gäller
Allmän information	Kompatibilitet: montering på båt med skruvar eller mekaniska bultar nr 8 (4 mm); nödvändiga verktyg: borrmaskin, 9,5 mm nyckel, skruvmejsel; minsta bakutrymme: 8 cm

Vanliga frågor - Montana Marine Mount GARMIN

Hur fäster man fästet på båten?

Använd den vridbara basen som mall för att markera hålens placering, borra sedan. Fäst med tre mekaniska bultar nr 8 eller självborrande skruvar. Följ instruktionsschemat för korrekt montering.

Vilka verktyg behövs för installationen?

Borrmaskin, borrar (5 mm eller 1,5 mm), 9,5 mm skiftnyckel eller hylsa, stjärn- eller platt skruvmejsel, skyddsglasögon, öronproppar och dammfilter.

Hur ansluter man strömförsörjningen?

Anslut den röda ledningen till plus (10–50 V DC) och den svarta ledningen till minus på båtens batteri. Om dataledningar finns (gul, blå, grön), anslut dem efter behov. Isolera alla oanvända ledningar.

Hur skyddar man metallkontakterna från fukt?

Innan du installerar enheten, se till att kontakterna är torra. Använd den medföljande vattentäta kåpan för att täcka basen när enheten inte är monterad.

Hur installerar man Montana i fästet?

Placera den vattentäta kåpan i fästet om det behövs, skjut sedan in enhetens nedre del i basen. Luta den bakåt tills den klickar. Dra åt säkerhetsskruven med den medföljande skruvmejseln.

Hur tar man bort Montana från fästet?

Lossa säkerhetsskruven med skruvmejseln, tryck på upplåsningsknappen på fästets sida och ta sedan bort enheten. Sätt tillbaka den vattentäta kåpan på kontakterna.

Vilket temperaturområde är tillåtet för enheten?

Montanas driftstemperatur är -15 °C till 70 °C. Långvarig exponering utanför detta intervall kan skada LCD-skärmen.

Kan jag använda försänkta skruvar för monteringen?

Nej, använd endast mekaniska bultar eller självborrande skruvar med cylindriskt huvud nr 8. Försänkta skruvar kan skada fästet.

Hur justerar man fästets vinkel efter montering?

Lossa knapparna på den vridbara bygeln, justera vinkeln och dra sedan åt igen. Fästet klickar vid rotation. Se till att vinkeln ger god sikt mot skärmen.

Vilken garanti täcker denna tillbehör?

Garmins standard begränsade garanti gäller. Se guiden Viktig produkt- och säkerhetsinformation som medföljer enheten för mer information.

BRUKSANVISNING Montana Marine Mount GARMIN

Montere braketten på monteringsbraketten

1. Plasser gummihetten i lagringsrommet ① på braketten.

Läs Viktig säkerhets- och produktinformation i Montana-produktförpackningen innan du monterar marinfästet.

! WARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar.

MEDDELANDE

Felaktig anslutning av ström- eller ljudkabeln med blottade ledningstrådar kan resultera i skada på båten eller batteriet. Garmin rekommenderar starkt att du låter en erfaren montör med kunskap om elektriska system installera fästet.

Metallkontakterna på Montana-enheten och fästet bör hållas torra för att undvika skador på utrustningen. Håll metallkontakterna torra och skyddade genom att alltid använda fästets väderskyddslock när enheten inte är monterad.

Verktyg och fästen som behövs

• Borrmaskin

• Material för vridbart fäste: 3 bultar eller 3 skruvar (medföljer ej)

• Nr 8 (4 mm) maskinbultar med kullrigt huvud med passande muttrar och brickor samt en 5 mm (5/32 tums) borrspets

• Nr 8 (4 mm) självgängande skruvar med kullrigt huvud och en 1,5 mm (1/16 tums) borrspets för förborning.

• 9,5 mm (3/8 tums) nyckel eller hylsa
- Stjärnskruvmejsel eller rak skruvmejsel

Välja plats för fästet

MEDDELANDE

Montera inte vridfästet på en plats som utsätts för extrema temperaturer eller förhållanden. Temperaturintervallet för Montana är -15 °C till 70 °C (5 °F till 158 °F). Lång exponering för temperaturer som överskrider detta område (i förvarings- eller användningsförhållanden) kan leda till att LCD-skärmen går sönder.

Använd rundskallade maskinbultar eller självgångande skruvar för montering av vridbasen. Om du använder skruvar med försänkt skulle kan du skada monteringsfästet.

Välj en plats för montering av fästet.

• Platsen möjliggör tydlig uppsikt över skärmen och åtkomst till Montana-enhetens knappar.
• Platsen är tillräckligt stabil för att bära upp Montana-enheten och fästet.
• Se till att du har tillräckligt med plats för dragning och anslutning av kablarna. Du bör lämna minst 8 cm (3 tum) utrymme bakom höljet.

Montera fästenheten

MEDDELANDE

Dra inte åt skruvarna eller bultarna för hårt. Det kan skada vridbasen.

1. Separera vridbasen från ① fästet.

2. Med vridbasen som mall markerar du rikthålens platser ②.

3. Borra monteringshålen.

4. Om du sätter fast basen med maskinbultar borrar du tre 5 mm (5/32 tums) hål på de markerade platserna.

5. Om du sätter fast basen med självgängande skruvar förborrar du tre 1,5 mm (1/16 tums) hål på de markerade platserna. Förborra inte mer än halva skruvlängden.

6. Fäst vridbasen med 3 bultar eller 3 skruvar ③ (medföljer ej).

7. Placera det vridbara monteringsfästet ④ över vridbasen och fäst det med den korta ratten ⑤.

Installera enheten på monteringsfästet

1. Passa in spåret ① på vaggans baksida med den långa fästratten ② och skjut vaggan på plats på stängen. Om det behövs justerar du ratten så att fästets armar säras. Vrid ratten motsols för att sära fästets armar, och vrid den medsols för att dra åt dem.

1. Justera vaggans vinkel och dra åt den långa monteringsratten tills vaggan ③ sitter fast ordentligt.
2. Rotera det vridbara monteringsfästet ④ genom att vrida det åt vänster eller höger.

Fästet klickar när du vrider det. Välj en bra betraktningsvinkel och dra sedan åt båda rattarna.

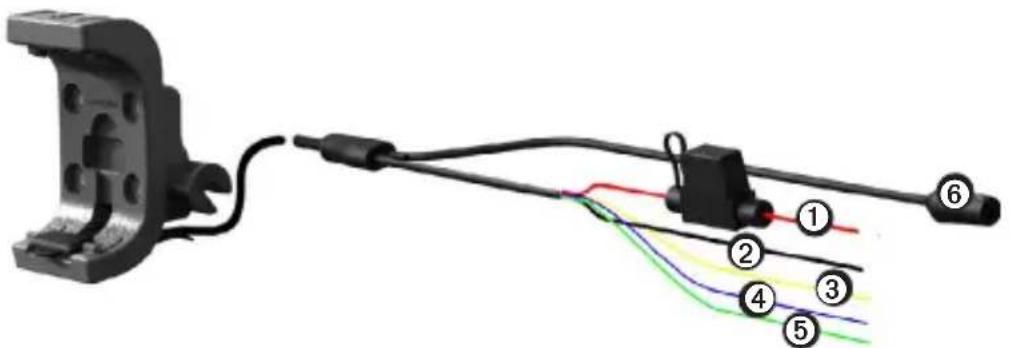

Ansluta ström till fästet

MEDDELANDE

Om någon kabel inte ansluts ska du isolera och fästa den på båten på ett säkert sätt.

1. Anslut den röda ① och svarta ② kabeln till båtens huvudströmkälla (10 till 50 V).

1. Vid behov ansluter du de seriella datakablarna till båten.

• Gul ③ är den seriella ingångsdataledningen.
- Blå ④ är den seriella utgångsdataledningen.
- Grön ⑤ är den seriella jordledningen.

1. Vid behov ansluter du stereouttaget ⑥.

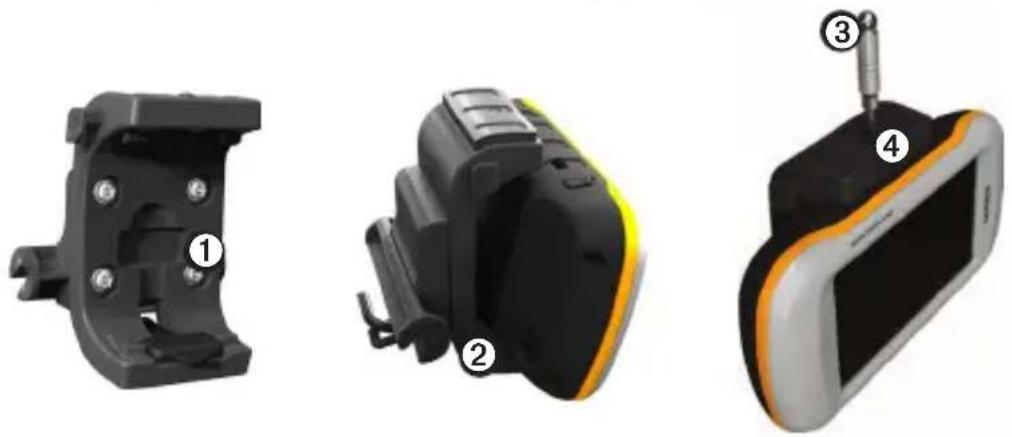

Montera Montana-enheten i fästet

MEDDELANDE

Innan du placerar enheten i fästet ska du se till att metallkontakterna på enheten och fästet är torra för att undvika skador på utrustningen. Använd väderskyddslocket för att hålla monteringsvaggan torr.

1. Placera väderskyddslocket i fästets förvaringsplats ①.

1. Placera underkanten av enheten i vaggan ②.
2. Luta enheten bakåt tills den knäpps fast.
3. Om du vill säkra enheten och förhindra stöld kan du använda säkerhetsskruvmejseln ③ och dra åt säkerhetsskruven ④ på fästets ovansida.

Obs! Om reflekterat eller bländande ljus gör det svårt att se enhetens display monterar du ett skärmbländskydd på skärmen.

Ta bort Montana-enheten från fästet

1. Lossa säkerhetsskruven.
2. Koppla loss enheten genom att trycka på knappen ① på sidan av fästet.
3. Lyft ut enheten.
4. Placera väderskyddslocket ② på metallkontakterna på vaggan.

Garmins vanliga begränsade garanti gäller för detta tillbehör. Mer information finns i Viktig säkerhets- och produktinformation i enhetens produktförpackning.
