Produkttyp	Laseravståndsmätare
Marke	Nikon
Modell	Prostaff 1000
Mått (L x B x H)	91 x 73 x 37 mm
Vikt (utan batteri)	Ca. 130 g
Strömkälla	1 x CR2 litiumbatteri (3V DC)
Batteritid	Ca. 20 000 mätningar (vid 20°C)
Mätområde (faktiskt avstånd)	5 – 910 m / 6 – 1 000 yd
Noggrannhet	±1 m (under 100 m), ±2 m (över 100 m)
Förstoring	6x
Effektiv linsdiameter	20 mm
Utgångspupill	3,3 mm
Dioptriinställning	±4 m⁻¹
Målprioritetslägen	Närmålsprioritet (1st) / Fjärrmålsprioritet (Dst)
Mätlägen	Enkelmätning, Kontinuerlig mätning (upp till 8 sek.)
Automatisk avstängning	Efter ca. 8 sek. utan användning
Lasertyp	Klass 1M, osynlig (905 nm)
Stänkskydd	IPX4 (regnfast)
Drifttemperatur	-10 °C till +50 °C
Leveransomfattning	Enhet, bärrem, förvaringsväska, CR2-batteri
Skötselråd lins	Tryckluft eller mjuk trasa; vid fingeravtryck med fuktig trasa
Säkerhetsanvisningar	Titta inte in i laseröppningen; rikta inte mot ögon; håll borta från barn

Vanliga frågor - Prostaff 1000 NIKON

Hur byter jag batteri i Nikon Prostaff 1000?

Vrid batteriluckan moturs och ta bort den. Ta bort det gamla batteriet och sätt i ett nytt CR2-litiumbatteri med pluspolen utåt. Skruva fast luckan medurs. Observera polariteten.

Hur ställer jag in dioptri?

Slå på enheten med PWR-knappen. Titta genom okularet och vrid på dioptriinställningsringen tills den interna displayen ser skarp ut. Inställningen är individuell.

Vad betyder visningen '---' på displayen?

Visningen '---' betyder att mätningen misslyckades eller att avståndet inte kunde mätas. Detta kan inträffa vid svåra mål (t.ex. mycket mörka, små eller vid regn). Försök med ett annat mål.

Hur ändrar jag målprioritetsläget?

Slå på enheten, håll ner MODE-knappen tills visningsenheten visas. Tryck sedan en gång på MODE-knappen för att komma till målprioritetsinställningen. Med PWR-knappen växlar du mellan 'Dst' (fjärrmålsprioritet) och '1st' (närmålsprioritet). Läget sparas.

Kan Nikon Prostaff 1000 användas i regn?

Ja, enheten är stänkskyddad enligt JIS/IEC IPX4 (regnfast). Den bör dock inte användas under rinnande vatten. Torka av ytorna efter regn. Ej lämplig för undervattensanvändning.

Hur rengör jag linsen korrekt?

Ta bort damm med en tryckluftsblåsare. Vid fingeravtryck, använd en mjuk, torr trasa eller en glasögonrengöringsduk, i spiralrörelser från mitten utåt. Fukta vid behov med vanligt linsrengöringsmedel. Använd inga hårda material.

Varför utför enheten ingen mätning eller ger felaktiga resultat?

Kontrollera batteriet (korrekt isatt och laddat) och målvalet. Testa med ett stort mål på cirka 15 m avstånd, t.ex. en byggnad. Rengör linsen. Den automatiska mätningen försöker i upp till 4 sekunder att få ett värde.

Hur stänger jag av enheten?

Enheten stängs av automatiskt efter ca. 8 sekunder utan användning. Manuell avstängning är inte avsedd. Strömsparfunktionen förlänger batteritiden.

Vilket batteri krävs för Prostaff 1000?

Det krävs ett enda 3V CR2-litiumbatteri. Observera korrekt polaritet (pluspol utåt). Använd inga laddningsbara batterier.

Hur aktiverar jag kontinuerlig mätning?

Håll ner PWR-knappen. Enheten mäter då kontinuerligt i upp till ca. 8 sekunder. Under mätningen blinkar laserstrålesymbolen. Släpp knappen för att avsluta mätningen. Resultaten visas i följd.

BRUKSANVISNING Prostaff 1000 NIKON

Läs detta först....94

SÄKERHETSÅTGÄRDER OCH

ANVÄNDNINGSFÖRESKRIFTER 95

Lär känna laseravständsmätaren

Terminologi/sammansättning 99

Intern display....100

Funktioner

Läge för prioritet på mål (läge för prioritet på första målet/läge för prioritet på avlägset mål)... 101

Sätta i/byta batteri

Schema för inställningsmenyerna....103

Ändra distansvisningsenheten (F1)....104

Ändra läget för prioritet på mål (F2) ......105

Mätning

Ställa in fokus på den interna displayen......106

Mätning 106

Enskild mätning....107

Kontinuerlig mätning....107

Teknisk information

Specifikationer....108

Felsökning/reparation....110

Inledning

□ ■ Läs detta först

Tack för att du har valt Nikon Laseravständsmätare COOLSHOT PROSTAFF 1000.

Innan du använder produkten bör noga läsa igenom anvisningarna i denna handbok.

När du har läst igenom handboken bör du förvara den på ett lättåtkomligt ställe för framtida bruk.

Om handboken

• Inga delar av handboken får i någon form eller på något sätt reproduceras, överföras, transkriberas, lagras i ett informationssystem eller översättas till ett annat språk utan ett föregående skriftligt medgivande från Nikon.
• Illustrationerna och displayinnehållet som visas i handboken kan skilja sig från hur det ser ut på den faktiska produkten.
• Nikon kan inte hållas ansvarigt för eventuella fel denna handbok.
• Produktens utseende, specifikationer och funktioner kan komma att ändras utan föregående meddelande.

- Om kontroller för radiostörningar

- Apparaten uppfyller bestämmelserna i avsnitt 15 i FCC:s bestämmelser. Följande två villkor måste uppfyllas vid användning av apparaten:

(1) Enheten får inte orsaka skadlig störning
(2) Apparaten måste kunna ta emot mottagen interferens, även interferens som kan orsaka oönskad drift.

- Den här utrustningen har testats och uppfyller gränserna för Klass B digital utrustning, i enlighet med del 15 i FCC-bestämmelserna och EU:s EMC-direktiv. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadlig interferens vid installation i bostadsmiljö. Denna utrustning alstrar, använder och kan stråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar av radiokommunikationer. Det finns emellertid inga garantier för att interferens inte kan uppstå i en specifik installation. Om denna apparat skulle orsaka skadlig interferens på radio- eller TV-mottagningar, vilket upptäcks genom att man slår av och på apparaten, uppmanas användaren att försöka rätta till störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om eller omplacera mottagningsantennen.
- Öka avståndet mellan utrustning och mottagare.
- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Meddelande till kunder i Kanada

CAN ICES-3(B)/NMB-3(B)

SÄKERHETSÅTGÄRDER OCH ANVÄNDNINGSFÖRESKRIFTER

Var noga med att följa de riktlinjer som anges i denna handbok så att du använder produkten på ett säkert sätt och undviker att åsamka dig själv eller andra personskador eller egendomsskador. Se till att du är fullt införstådd med innehållet så att du använder produkten på korrekt sätt.

WARNING

Detta betyder att underlåtelse att beakta innehållet kan leda till dödsfall eller allvarliga skador.

⚠ IAKTTAG FÖRSIKTIGHET

Detta betyder att underlåtelse att beakta innehållet kan leda till eventuella personskador eller materiella skador.

SÄKERHETSÅTGÄRDER (laser)

Denna produkt använder en osynlig laserstråle. Se till att du iakttar följande:

WARNING

- Tryck inte på PWR-knappen medan du tittar in i laseröppningen. Du kan då skada ögonen.

• Sikta aldrig mot ögon.
• Rikta inte laserstrålen mot människor.
• Titta inte på laserstrålar genom andra optiska instrument såsom linser eller kikare. Du kan då skada ögonen.
• När du inte mäter ska du hålla fingrarna borta från PWR-knappen for att undvika att lasern oavsiktligt aktiveras.
• När enheten inte ska användas under en längre period bör du ta ut batteriet.
• Du får inte montera isär, göra om eller reparera produkten. Laserstrålningen kan vara skadlig för hälsan. Om du monterar isär, gör om eller reparerar produkten gäller inte längre tillverkarens garanti.
• Förvara produkten på ett ställe som är oåtkomligt för barn.

SÄKERHETSÅTGÄRDER (monokular)

WARNING

- Titta aldrig direkt mot solen, ett intensivt ljus eller laserstrålar när du använder produkten. Du kan då skada ögonen allvarligt eller bli blind.

⚠ IAKTTAG FÖRSIKTIGHET

• Förvara plastpåsen som används för att linda in denna produkt eller andra små delar utom räckhåll för barn. Påsen kan täppa till deras mun och näsa och orsaka kvävning.
• Var uppmärksam så att inte barn oavsiktligt råkar svälja små delar eller tillbehör. Om barnen sväljer sådana delar måste en läkare omedelbart uppsökas.
• Stäng av produkten när den inte används.
• När du bär med dig produkten bör du förvara den i fodralet.

• Om produkten av någon anledning inte fungerar som den ska, ska du omedelbart sluta använda den och rådfråga en av Nikon auktoriserad servicerepresentant.

• Lämna inte produkten på en ostabil yta. Den kan falla ned, vilket kan resultera i skador eller funktionsfel.

• Använd inte den här produkten samtidigt som du går. Du kan gå in i något eller ramla, vilket kan resultera i skador eller funktionsfel.
• Sväng inte produkten i remmen. Du kan råka slå till andra och orsaka skada.
• Gummidelarna på produkten (såsom ögonmusslan) och på det medföljande fodralet och remmen kan försämras om de används eller förvaras under en längre period. Det försämrade gummit kan häfta fast på kläder och orsaka fläckar. Kontrollera gummidelarnas skick före användning och rådfråga en av Nikon auktoriserad servicerepresentant om du upptäcker en defekt.
• Om du använder ögonmussla under en längre period kan huden irriteras eller inflammeras. Om några symptom uppträder bör du upphöra med användningen och uppsöka en läkare omedelbart.

SÄKERHETSÄTGÄRDER (litiumbatteri)

Vid felaktig användning kan litiumbatteriet gå sönder eller läcka, vilket kan göra att enheten korroderar eller att du får fläckar på händerna eller kläderna.

Se till att du iakttar följande:

• Montera batteriet med + och - korrekt positionerade.
• Ta ut batteriet när det är urladdat eller inte kommer att användas under en längre period.
• Håll batteriet borta från eld och vatten. Ta aldrig isär batteriet.
  • Ladda inte litiumbatteriet.
• Kortslut inte terminalen på batterifacket.
• Bär inte batteriet tillsammans med nycklar eller mynt i en ficka eller väska. Du kan kortsluta batteriet och orsaka överhettning.
• Om vätska som läckt från litiumbatteriet kommer i kontakt med kläderna eller huden ska du skölja med rikligt med vatten. Om du får den i ögonen eller munnen ska du skölja med vatten och konsultera en läkare omedelbart.
• Vid kassering av litiumbatteriet ska du följa lokala föreskrifter.

HANTERINGS- OCH ANVÄNDNINGSFÖRESKRIFTER

• Utsätt inte produkten för fysiska stötar.
• Om du oavsiktligt ger den en kraftig stöt eller råkar tappa den och misstänker att den inte fungerar som den ska bör du omedelbart kontakta den lokala återförsäljaren eller Nikons auktoriserade servicerepresentant.
• Använd inte produkten under vatten.
• Torka bort eventuella regndroppar eller annan vätska, sand eller lera från produkten så snart som möjligt med en mjuk, ren trasa.
• Om produkten utsätts för extrema temperaturförändringar (plötsligt flyttas från en kall till en varm plats eller tvärtom) kan det bildas kondens på linsernas ytor. Använd inte produkten förrän kondensen har försvunnit.
• Låt inte produkten ligga i bilen om det är varmt eller soligt ute och inte heller i närheten av värmeavgivande utrustning.

- Lämna inte okularet i direkt solsken. Den interna displayens yta kan skadas av linsens kondensation.

FÖRESKRIFTER FÖR SKÖTSEL OCH UNDERHÅLL

LINSEN

Var noga med att inte röra direkt vid linsytan med händerna när du rengör den. Avlägsna damm eller ludd med hjälp av en fläkt*. Om det finns fingeravtryck eller andra fläckar som inte kan tas bort med hjälp av en fläkt torkar du linsen med en ren och mjuk trasa eller en rengöringsduk för glasögon i en spiralformad rörelse med början i linsens centrum och vidare ut mot kanterna. Om du torkar för hårt eller använder ett hårt material kan det skada linsen. Om du inte lyckas rengöra linsen med den här metoden kan du använda en trasa lätt fuktad med linsrengöringsmedel av den typ som finns i handeln.

HUSET

Avlägsna damm med hjälp av en fläkt och rengör sedan husets yta med en ren, mjuk trasa. Om du använt produkten vid havet ska du torka bort salt som kan ha hamnat på ytan av huset med hjälp av en fuktig, mjuk och ren trasa och därefter torka av den med en torr trasa. Använd inte bensen, förtunning eller andra organiska lösningsmedel.

FÖRVARING

Kondens eller mögel kan uppträda på linsens ytor på grund av hög luftfuktighet. Förvara därför produkten på en sval och torr plats. Torka den ordentligt i rumstemperatur efter att du har haft den ute i regnet, och förvara den sedan på en torr, sval plats.

* Ett rengöringsverktyg av gummi som blåser ut luft från ett munstycke.

Symbol för källsortering i europeiska länder

Den här symbolen anger att detta batteri måste källsorteras. Följande gäller enbart för användare i europeiska länder.

- Detta batteri är avsett för separat upphämtning vid ett lämplig uppsamlingsställe. Batteriet får inte kastas i hushållsavfall.

- För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

Symbol för källsortering i europeiska länder

Den här symbolen anger att produkten måste källsorteras. Följande gäller enbart för användare i europeiska länder.

- Den här produkten är avsedd för separat upphämtning vid ett lämpligt uppsamlingsställe. Produkten får inte kastas i hushällsavfall.

- För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

Lär känna laseravständsmätaren

• System för byte av målprioritet för mätning av överlappande objekt
• Högkvalitativ 6x-sökare med beläggning i flera lager
• Mätningen fortsätter automatiskt i upp till fyra sekunder om en enstaka mätning misslyckas
• Tryck och håll ned strömknappen för att aktivera funktionen för kontinuerlig mätning (upp till ca 8 sekunder)
• Automatisk avstängning (ca 8 sekunder från skärmen för vänteläge)
• Regntät-motsvarande JIS/IEC-skyddsklass 4 (IPX4) (under Nikons testförhållanden)
• Osynlig/ögonsäker EN/IEC-klass 1M Laser

Denna produkt använder en osynlig laserstråle för mätning. Den mäter tiden det tar för laserstrålen att förflytta sig från laseravständsmätaren till målet och tillbaka. Laserreflexionsförmågan och mätresultaten kan variera efter klimat- och miljöförhållanden samt färg, struktur, storlek, form och andra egenskaper hos målet.

Mätningarna kan vara felaktiga eller misslyckas i följande fall:

• I snö, regn eller dimma
- Små eller smala mål
• Svart eller mörkt mål
• Målet har en stegvis yta
• Rörligt eller vibrerande mål
• Vit mätning av en vattenyta
• Målet mätt genom glas
- När målet är av glas eller en spegel
- När laserstrålen träffar snett mot målets reflekterande yta

Om mätresultat

Enheten är en enkel avständsmätare. Dess mätresultat kan inte användas som officiellt bevismaterial.

□ ■ Terminologi/sammansättning

Sammansättning

- Hus ×1

- Fodral ×1

- Rem ×1

• Litiumbatteri (CR2) ×1

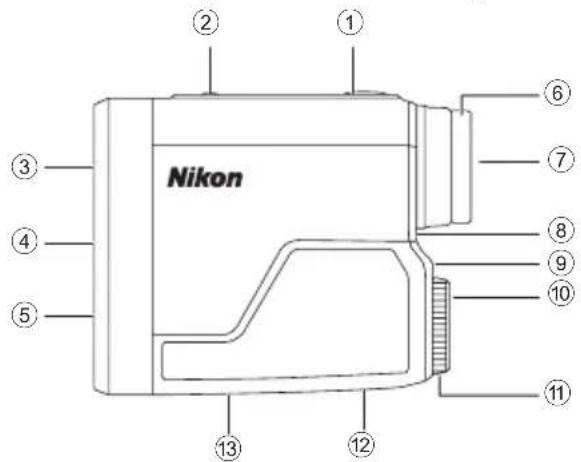

① PWR-knapp (POWER ON/mätningsknapp)
② MODE-knapp
③ Monokulär objektivlins
④ laseröppning
⑤ Laserdetektorsöppning
⑥ Ögonmussla/dioptrijusteringsring
⑦ 6× monokulärt okular
⑧ Dioptriindex
⑨ Remögla
⑩ Indikering för "öppna" på batteriluckan
⑪ Batterilucka
⑫ Produktnummeretikett
⑬ Indikering

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

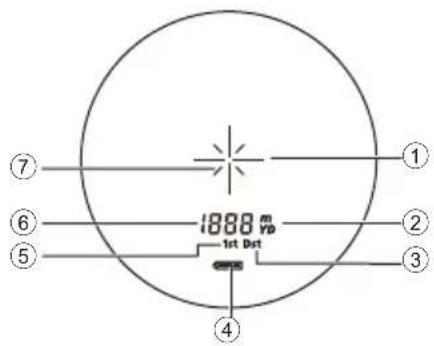

① Målmarkering + : Sikta mot det mål du vill mäta. Positionera målet i centrum av markeringen.
② Mätenhet (m: meter/YD: yard)
③ Läge för prioritet på avlägset mål
④ Batterinivåindikator
⑤ Läge för prioritet på första målet
⑥ Avständ

---: "Misslyckad mätning" eller "kunde inte mäta"

⑦ Laserstrålningsmärke

: Visas medan lasern används för en mätning. Titta inte mot objektivets linssida när denna markering visas.

- Den interna displayen förstoras av okularet. Även om du kan se damm som trängt in påverkar inte detta mätningens exakthet.

Funktioner

Läge för prioritet på mål (läge för prioritet på första målet/läge för prioritet på avlägset mål)

Denna laseravständsmätare från Nikon använder sig av växlingssystemet för läget för prioritet på första målet/läget för prioritet på avlägset mål. (standardinställningen är läget för prioritet på avlägset mål).

Vid mätning av överlappande föremål:

I läget för prioritet på första målet visas avständet till det närmaste föremålet och i läget för prioritet på avlägset mål visas avständet till det föremål som är längst bort.

Sätta i/byta batteri

□ ■ Typ av batteri

3V CR2-litiumbatteri ×1

□ ■ Sätta i/byta batteri

1. Öppna batteriluckan. Vrid batteriluckan moturs och ta bort den.

2. Sätt i batteriet. Ta ut det gamla batteriet innan du sätter i ett nytt. Ta hjälp av batteriisättningsmarkeringen inuti batterifacket och vänd ändarna markerade med + och - på batteriet åt rätt håll (änden med + ska vara vänd utåt). Om batteriet inte sitter korrekt kommer laseravständsmätaren inte att fungera.

3. Sätt fast batteriluckan. Vrid batteriluckan medurs så att den fastnar ordentligt. När du sätter fast batteriluckan ska du skruva åt den hela vägen och kontrollera att den sitter ordentligt fast.

- Luckan för batterifacket kan vara svår att rotera eftersom produkten använder en gummitätning som håller den vattentät.

□ ■ Batterinivåindikator

Display Beskrivning
	Efter påslagning, visas endast i 2 sekunder. Tillräcklig laddning.
	Efter påslagning, visas endast i 2 sekunder.	Batteriladdningen börjar bli låg.Förbered batteribyte.
	Visas hela tiden.	Låg batteriladdning. Batteriet bör bytas mot ett nytt.
	Blinkar. Stängs automatiskt av efter 3 blinkningar.	Batteriet är tomt.Byt batteriet.

Navigera i menyerna

• Använda MODE-knappen
Du kan trycka på MODE-knappen på två sätt. Använd knappen enligt anvisningarna i den här handboken.
- "Tryck på och håll in" betyder att du ska fortsätta att trycka på knappen i minst 1,5 sekund.
- "Tryck" betyder att du ska trycka på knappen snabbt (i mindre än 1,5 sekund).

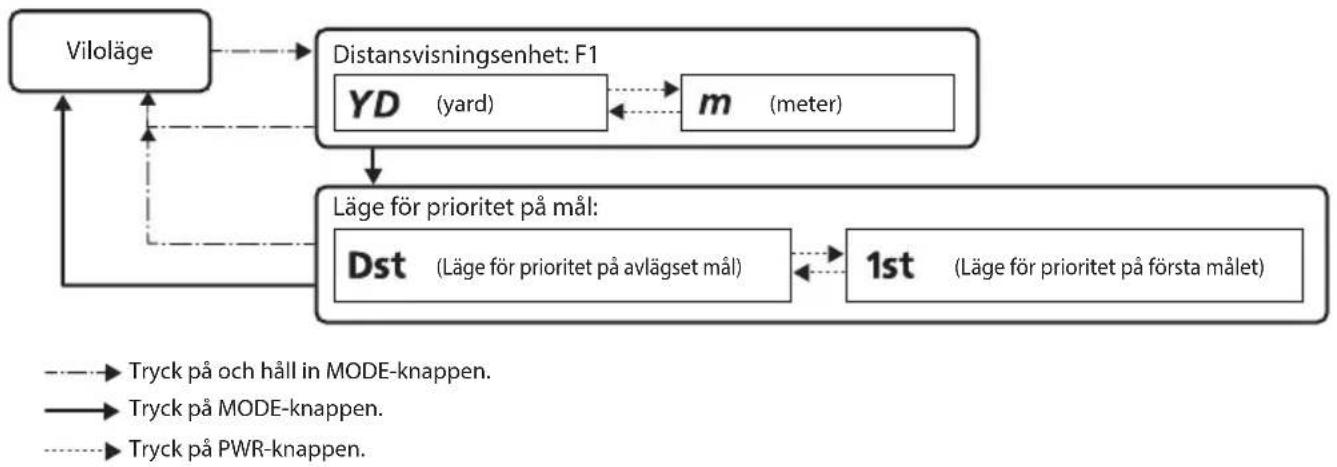

□ ■ Schema för inställningsmenyerna

Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 8 sekunder medan du använder inställningsmenyerna, sparas den visade inställningen och laseravständsmätaren återgår till viloläge.

□ ■ Ändra distansvisningsenheten (F1)

Som mätenheter för mätresultaten kan du välja YD (yards) eller m (meter). Standardinställningen är YD (yards).

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.

2. Tryck på och håll in MODE-knappen.

• Du kan nu ändra distansvisningsenheten.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

- Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 8 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge.

- Inställningen sparas även efter det att du stängt AV laseravständsmätaren.

□ ■ Ändra läget för prioritet på mål (F2)

Denna laseravständsmätare från Nikon använder sig av växlingssystemet för läget för prioritet på första målet/läget för prioritet på avlägset mål.

Standardinställningen är läget för prioritet på avlägset mål.

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.

2. Tryck på och håll in MODE-knappen.

3. Tryck på MODE-knappen en gång.

• Du kan nu ändra läget för prioritet på mål.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

• Om du trycker på MODE-knappen eller inte använder knapparna på ungefär 8 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge.
• Inställningen sparas även om laseravständsmätaren stängs AV.

- Läge för prioritet på mål och läge för prioritet på avlägset mål

Vid mätning av överlappande föremål:

I läget för prioritet på första målet visas avständet till det närmaste föremålet och i läget för prioritet på avlägset mål visas avständet till det föremål som är längst bort.

Mätning

lakttag försiktighet — Användning av reglage, justeringar eller funktioner för andra ändamål än de som anges häri kan på grund av farlig strålning orsaka negativa effekter för eller skada din hälsa.

- Kontrollera varje menyinställning innan du utför en mätning. I avsnittet "Navigera i menyerna" finns anvisningar för hur du ändrar inställningarna.

□ ■ Ställa in fokus på den interna displayen

Om det är svårt att se den interna displayen kan du ställa in fokus med hjälp av följande anvisningar.

1. Tryck på PWR-knappen för att slå på strömmen.
2. Titta i okularet och vrid ringen för dioptrijustering tills den interna displayen är i fokus.

Dioptrijusteringsring

□ ■ Mätning

1. Tryck på PWR-knappen för att slå på strömmen.
2. Om du inte använder knappen på ungefär 8 sekunder stängs strömmen av automatiskt.

Direkt efter att strömmen slås på.

1. Sikta mot målet.

Positionera centrum av målmarkeringen mitt i målet.

1. Tryck på PWR-knappen för att utföra mätningen.

Efter mätning visas resultatet i cirka 8 sekunder, sedan slås strömmen automatiskt av. Tryck på PWR-knappen medan strömmen är påslagen för att mäta en gång till.

□ ■ Enskild mätning

Om du trycker en gång på PWR-knappen startas enskild mätning, därefter visas resultatet.

- Om mätningen misslyckas fortsätter mätningen automatiskt i runt fyra sekunder tills ett resultat uppnås. Mätningen avslutas när den lyckas, även inom runt fyra sekunder.

Exempel på visning av uppmätt avständ

Exempel på misslyckad mätning

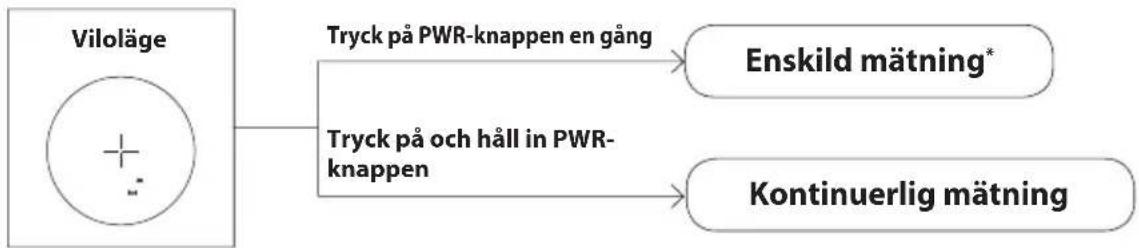

□ ■ Kontinuerlig mätning

Tryck på och håll in PWR-knappen för att starta kontinuerlig mätning i upp till cirka 8 sekunder. Under mätningen blinkar laserstrålningsmärket och sedan visas det uppmätta resultatet konsekutivt. Om du släpper knappen avslutas den kontinuerliga mätningen.

* Om mätningen misslyckas fortsätter mätningen automatiskt i runt fyra sekunder tills ett resultat uppnås.

Teknisk information

□ ■ Specifikationer

Mätintervall (faktiskt avstånd)*1	5 - 910 m/6 - 1000 yd.
Maximalt mätavstånd (reflekterande)*1 910	m/1000 yd.
Maximalt mätavstånd (träd)*1	730 m/800 yd.
Maximalt mätavstånd (hjort)*1	540 m/600 yd.
Avständsvisning (ökning) 1 m/yd.
Exakthet (faktiskt avstånd)*2	±1 m/yd. (kortare än 100 m/yd.) ±2 m/yd. (100 m/yd. och längre)
Förstoringsgrad (×) 6
Objektivets effektiva diameter (mm) 20
Synfältsvinkel (faktisk) (°) 6,0
Pupillavstånd (mm) 16,7
Utgångspupill (mm) 3,3
Dioptrijustering ±4 m	-1
Mått (L × H × B) (mm/in. (tum))	91 × 73 × 37/3,6 × 2,9 × 1,5
Vikt (g/oz.) Ca 130/4,6 (utan batteri)
Driftstemperatur (°C/°F) -10 — +50/14 — 122
Driftsluftfuktighet (%RH) 80 eller lägre (utan kondensation)
Strömförsörjning	CR2-litiumbatteri × 1 (DC 3V) Automatisk avstängning (efter ung. 8 sekunder utan användning)
Konstruktion Regntät	*3
Elektromagnetisk kompatibilitet	FCC del15 underdelB klass B, EU: EMC-direktivet, AS/NZS, VCCI klassB, CU TR 020, ICES-003
Miljö RoHS, WEEE
Laserklassificering	IEC60825-1: Klass 1M/laserprodukt FDA/21 CFR Part 1040.10: Laserprodukt av klass 1
Våglängd (nm) 905
Pulslängd (ns) 20
Uteffekt (W) 23
Strålens avvikelse (mrad) Vertikalt: 3,33, horisontellt: 0,17

• Specifikationerna för produkten kanske inte uppnås på grund av målobjektets form, texturen och egenskaperna hos ytan och/eller väderförhållandena.
  *1 Under Nikons mätförhållanden och referensvärde.
  *2 Under Nikons mätförhållanden.
  ^*3 Produkten motsvarar JIS/IEC-skyddsklass 4 (IPX4) (under Nikons testförhållanden). Denna klass garanterar inte enhetens vattenbeständighet eller att den kommer att vara fri från skador eller problem oavsett förhållanden. Tänk på följande vid användning:

- Produkten får ej användas i eller hållas under rinnande vatten.

- Om fukt upptäcks på produktens rörliga delar ska du sluta använda produkten och torka av den.

Batteriets livslängd

Ca 20.000 gånger (vid ca 20°C (68°F))

Denna siffra kan variera med temperatur och andra faktorer. Betrakta den endast som vägledning.

- Det batteri som medföljer denna Nikon Laseravständsmätare är endast för driftskontroll. Dock kommer batteriets livslängd troligtvis att vara kortare än vad som anges ovan på grund av naturlig elektrisk urladdning.

□ ■ Felsökning/reparation

Om produkten inte fungerar som förväntat kontrollerar du listan nedan innan du kontaktar din lokala återförsäljare eller butiken där du köpte den.

Problem Orsak/åtgärd
• Startar inte	Tryck på PWR-knappen (på avständsmätarens ovansida).Kontrollera att du har satt i batteriet på rätt sätt.Byt ut batteriet mot ett nytt.
• Mätningen fungerar inte• Anomala resultat	Kontrollera inställningarna.Kontrollera om produkten kan mäta ett stort mål i närheten (t.ex. en byggnad cirka 15 m/yards framför dig).Rengör linsen om så behövs.

- Om en reparation erfordras kontaktar du din lokala återförsäljare eller butiken där du köpte produkten. Du får inte reparera eller ta isär produkten. Det kan leda till allvarliga olyckor. Observera att Nikon inte är ansvarigt för någon direkt eller indirekt skada om användaren själv försöker reparera eller ta isär produkten.

Nederlands

INHOUD

Inleiding

Lees dit eerst....112

VOORZORGSMAATREGELEN VOOR VEILIGHEID EN

BEDIENING....113

Eksempel på visning av målt avstand

Om målingsresultater
