Produkttyp	8-portars Gigabit PoE-switch
Modell	DGS-1008P
Varumärke	D-Link
Portar	8 x 10/100/1000 Mbps Gigabit Ethernet
PoE-stöd	8 PoE-portar (802.3af/at), upp till 30W per port
Total PoE-budget	120W
Växlingskapacitet	16 Gbps
Vidarebefordringshastighet	11.9 Mpps (148,800 pps per port)
MAC-adresstabell	8K poster
Mått (B x D x H)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 tum)
Vikt	1,2 kg (2,65 pund)
Strömingång	100-240 VAC, 50-60 Hz
Strömförbrukning	140W (maximalt med PoE)
Kylning	Fläktlös (tyst)
Montering	Skrivbord eller väggmonterbar (monteringssats ingår)
LED-indikatorer	Ström, länk/aktivitet, PoE för varje port
Växlingsmetod	Lagra-och-vidarebefordra
Funktioner	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN-genomföring, flödeskontroll
Underhåll	Rengör med en mjuk, torr trasa; undvik vätskor
Säkerhet	CE-, FCC- och RoHS-kompatibel; använd i ventilerat utrymme
Reservdelar / Reparation	Strömadapter (om extern), inga användarservicebara delar; kontakta D-Links support
Garanti	3 års begränsad garanti

Vanliga frågor - DGS-1008P D-LINK

Vad är den totala PoE-budgeten för D-Link DGS-1008P?

DGS-1008P har en total PoE-budget på 120W, med stöd för upp till 30W per port (IEEE 802.3af/at).

Kan jag använda DGS-1008P med enheter som inte är PoE?

Ja, switchen fungerar bra med enheter som inte är PoE. PoE levereras endast till enheter som kräver det, och switchen upptäcker automatiskt strömbehovet.

Hur ställer jag in DGS-1008P första gången?

Anslut strömadaptern, anslut sedan dina enheter via Ethernet-kablar till valfri port av de 8. Ingen konfiguration krävs; switchen är plug-and-play. Anslut eventuellt en uplink-kabel till din router.

Vad betyder LED-indikatorerna på DGS-1008P?

Ström-LED är fast grön när ström är på. Varje port har två LED: den vänstra indikerar länk/aktivitet (grön för länk, blinkande för aktivitet), och den högra indikerar PoE (fast grön när ström levereras).

Kan DGS-1008P rackmonteras?

DGS-1008P är utformad för skrivbords- eller väggmontering. Den innehåller ett väggmonteringskit men stöder inte rackmontering på grund av sin kompakta storlek.

Stöder DGS-1008P VLAN eller QoS?

Ja, den stöder 802.1p QoS för trafikprioritering och är kompatibel med 802.1q VLAN taggar genomföring (passthrough), även om den inte hanterar VLAN själv.

Vad är switchens maximala strömförbrukning?

Den maximala strömförbrukningen är 140W, vilket inkluderar 120W PoE-budget och switchens egen interna kretsar.

Är DGS-1008P fläktlös?

Ja, den är helt fläktlös, vilket gör den tyst och lämplig för tysta miljöer som kontor eller sovrum.

Kan jag kaskadkoppla flera DGS-1008P-switchar?

Ja, du kan kaskadkoppla dem genom att ansluta valfri port på en switch till en port på en annan med en Ethernet-kabel. Ingen korsad kabel krävs (Auto-MDI/MDIX).

Hur felsöker jag om en PoE-enhet inte slås på?

Kontrollera först att enheten är PoE-kompatibel och att den totala PoE-budgeten inte överskrids. Kontrollera PoE-LED på porten, prova en annan kabel och verifiera att switchen är påslagen. Om problemen kvarstår, kontakta D-Links support.

BRUKSANVISNING DGS-1008P D-LINK

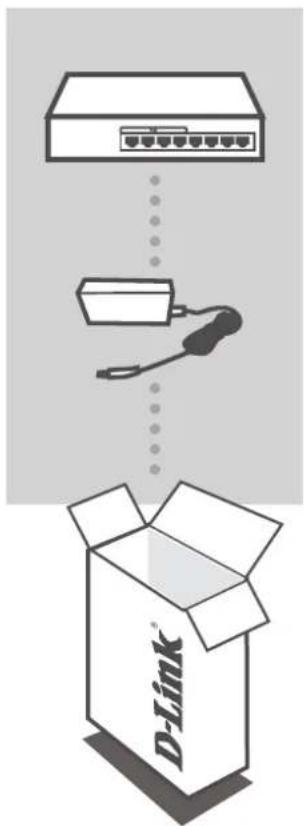

Om någon av artiklarna saknas i förpackningen var vänlig kontakta din återförsäljare.

Varning! Om en nätadapter med en annan spänning används kan enheten skadas och produktgarantin upphävas.

För en fullständig produktmanual, se ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUKTION

DGS-1008P-enheten från D-Link är en oövervakad PoE-switch med Gigabit kapacitet, kapabel till att överföra ström till PoE-enheter (ström över Ethernet, Power over Ethernet) som till exempel nätverkskameror. DGS-1008P-enheten har åtta portar som opererar med hastigheterna 10/100/1000 Mbps varav fyra är PoE-portar (port 1 - 4) ideala för hemmanätverk och för små företag med begränsad budget.

PRODUKT- INSTÄLLNING

INNAN DU STÄLLER IN DGS-1008P-ENHETEN

Följ stegen nedan för att ställa in switchen:

1. Installera DGS-1008P-enheten på en sval och torr plats. Hänvisa till den tekniska specifikationen för acceptabla värden på drifttemperatur och luftfuktighet.
2. Installera switchen på en plats utan starka elektromagnetiska källor, vibrationer, damm och direkt solljus.
3. Lämna minst 10 cm utrymme på switchens vänstra och högra sida för ventilation.
4. Inspektera strömuttaget och kontrollera att det är ordentligt anslutet till nätadaptern.

Ställ ingen annan utrustning ovanpå switchen.

ANSLUTA DGS-1008P-ENHETEN TILL NÄTVERKET

A. STRÖM

Anslut nätkabeln från nätadaptern till ett ledigt vägguttag, anslut därefter strömkabeln från nätadaptern till DGS-1008P-enhetens strömuttag. Lysdioden för strömförsörjning tänds för att bekräfta att enheten är påslagen.

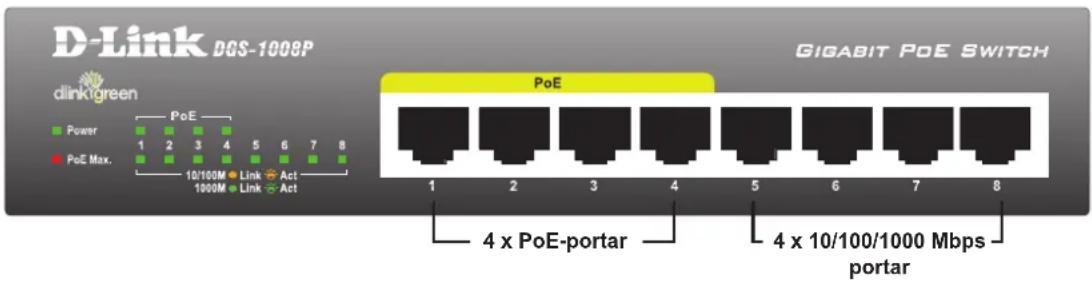

B. PoE-PORTAR (PORT 1 - 4)

PoE-portarna kan strömförsörja upp till 15,4 W, med en total PoE-effekt på 52 W, vilket tillåter inkoppling av en IEEE 802.3af-kompatibel enhet till DGS-1008P-enheten.

C. GIGABIT-PORTAR (PORT 1 - 8)

Dessa portar erbjuder nätverkshastigheter på 10, 100 eller 1000 Mbps och kan användas i överföringslägena halv eller full duplex. Portarna stöder även automatisk MDI/MDIX-korskoppling vilket eliminerar behovet för korsade kablar och upplänksportar. Portarna kan anslutas direkt till en server, hubb, router eller switch med vanliga raka Ethernet-kablar.

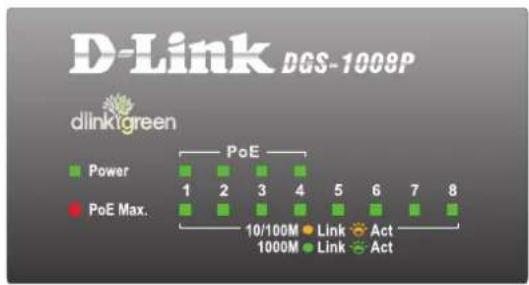

Med lysdioderna kan du övervaka, diagnostisera och felsöka eventuella problem med switchen, anslutningen eller anslutna enheter.

LYSDIOD Färg Status Beskrivning
Strömanslutning	Grön Fast	sken Strömförsörjd
		Av Ej strömförsörjd
Länk/Akt./Hast.	Grön Fast	sken Säker anslutning till en 1000 Mbps Ethernet-enhet.
		Blinkar Porten sänder eller tar emot data.
	Orange Fast	sken Säker anslutning till en 10/100 Mbps Ethernet-enhet.
		Blinkar Porten sänder eller tar emot data.
	Av Släckt	Ingen anslutning
PoE (port 1 - 4)	Grön Fast	sken Porten är ansluten till en PoE-enhet och strömförsörjer enheten korrekt.
		Av Ingen anslutning till en PoE-enhet
	Röd Fast	sken Fel med PoE-porten, troligtvis beroende på:1. Den tillåtna totala effekten för PoE har överskridits2. För hög ström: Överskrider strömmen för den strömförsörjda enhetens klassificering.3. Kortslutning: Det har skett en avsiktlig kortslutning på den strömförsörjda enheten.
PoE max.	Röd Fast	sken PoE-enheternas uteffekt överskrider 45 W. Inga ytterligare enheter kan strömförsörjas.
		Blinkar Om anslutna enheter kopplas bort och den återstående effekten överskrider 7 W kommer lysdioden PoE max. att blinka i två minuter.
	Av Släckt	Effekten underskrider tillåtna 45 W.

FELSÖKNING

PROBLEM MED INSTÄLLNING OCH KONFIGURATION

1. VAD GÖR JAG OM INTE LYSDIODEN FÖR STRÖMANSLUTNING TÄNDS?

• Kontrollera att nätadaptern är ordentligt ansluten till vägguttaget och till enhetens baksida.
• Kontrollera att on/off-brytaren är i läge "on".

2. VAD GÖR JAG OM EN ANSLUTEN ENHET INTE HITTAS?

- Kontrollera att lysdioden för porten lyser med fast sken eller blinkar. Om inte provar du med en ny LAN-kabel.

3. VAD GÖR JAG OM EN POE-ENHET INTE STRÖMFÖRSÖRJS AV DGS-1008P-ENHETEN?

- Kontrollera att PoE-enheten är ansluten till en av de fyra PoE-aktiverade portarna (1 -4) och att de anslutna PoE-enheterna inte överskrider den totala maximala tillåtna effekten på 52 W.

TEKNISK SUPPORT

D-Link Teknisk Support via Internet: http://www.dlink.se

D-Link Teknisk Support via telefon: 0900 - 100 77 00

Vardagar 08:00 – 20:00
