BRUKSANVISNING HAB32SC HAIER

1. Tryk på BOOST-tasten, när displayet blinker. Effektniveauindikatoren viser "P".

Sådan låses funktionstasterne

Tryk på tastelås || _2 tasten i 2 sekunder. Timerindikatoren viser "Lo".

Sådan låses betjeningselementerne op

- Ikke stå på toppen av koketoppen.

• Innan du rengör eller underhåller apparaten ska apparatens huvudström kopplas bort.
• En bra jordanslutning är nödvändig och obligatorisk.
• Anordningarna för frånkoppling ska ingå i den fasta ledningen i enlighet med ledningsreglerna.
• Arbete på husets elsystem får bara göras av en behörig elektriker.
• Underlåtenhet att följa dessa anvisningar kan leda till elstötar och dödsfall.

Risk för skärskador

• Var försiktig – vassa kanter.
• Underlåtenhet att vara försiktig kan leda till personskador och skärsår.

Viktiga säkerhetsanvisningar

• Läs dessa anvisningar noggrant innan du installerar eller använder denna apparat.
• Inga brännbara material eller produkter får någonsin placeras på denna apparat.
• Gör denna information tillgänglig för personen som ansvarar för att installera apparaten, eftersom detta kan ge lägre installationskostnader.

• För att undvika risker måste denna apparat installeras i enlighet med dessa installationsanvisningar.

• Apparaten får bara installeras och jordas på rätt sätt av en behörig och kvalificerad person.

• Denna apparat ska anslutas till en krets med en isolerande brytare som ger fullständig frånkoppling från strömförsörjningen.
• WARNING: Använd endast hällskydd som tillverkaren har utformat, rekommenderat i bruksanvisningen eller som medföljde apparaten. Användning av olämpliga skydd kan orsaka olyckor.
• Underlåtenhet att installera apparaten på rätt sätt kan göra alla garantier ogiltiga.
• När det gäller detaljerna för installationen se avsnittet .

Användning och underhåll

Risk för elstöt

• Laga inte mat på en trasig eller sprucken håll. Om hållens yta går sönder eller spricker ska apparaten stängas av omedelbart vid huvudströmmen (väggbrytare) och en kvalificerad tekniker ska kontaktas.
• Stäng av hällen med väggbrytaren före rengöring eller underhåll.
• Underlåtenhet att följa dessa anvisningar kan leda till elstötar och dödsfall.

Hälsorisk

- Denna apparat efterlever säkerhetsstandarder med avseende på elektromagnetism.

Risker med het yta

- Under användningen kommer lättillgängliga delar av denna apparat bli så varma att de kan orsaka brännskador.

• Låt inte din kropp, dina kläder eller andra föremål, utöver lämpliga kärl för matlagning, vidröra det keramiska glaset förrän ytan har svalnat.
• Metallföremål som knivar, gafflar, skedar och lock får inte placeras på hällens yta eftersom de kan bli varma.
• Barn under 8 år ska hållas borta om de inte kan övervakas kontinuerligt.
• Kastrullers handtag kan bli varma. Se till att kastrullhandtag inte sticker ut över aktiverade kokzoner. Förvara handtagen utom räckhåll för barn.
• Om du inte följer dessa anvisningar kan det leda till brännskador och skållning.

Risk för skärskador

• Hällskrapans rakbladsvassa blad exponeras när säkerhetsfodralet dras bort. Använd med största försiktighet och förvara alltid på ett säkert sätt och utom räckhåll för barn.
• Underlåtenhet att vara försiktig kan leda till personskador och skärsår.

Viktiga säkerhetsanvisningar

• Lämna aldrig apparaten obevakad när den används. Om en kastrull kokar över kan rökande och flottiga rester antändas.
• Använd aldrig apparaten som en arbets- eller förvaringsyta.
• Lämna aldrig objekt eller redskap på apparaten.
• Använd aldrig apparaten i syfte att värma upp rummet.
• Stäng alltid av hällen och kokzonerna i enlighet med denna bruksanvisning (det vill säga med touch-reglagen).

• Låt inte barn leka med apparaten eller sitta, stå eller klättra på den.

• Förvara inte föremål som är intressanta för barn i skåpen över apparaten. Barn som klättrar på hällen kan skadas allvarligt.

• Lämna inte barn ensamma eller utan uppsikt i området där apparaten används.
• Barn eller personer med en funktionsnedsättning som begränsar deras förmåga att använda apparaten ska anvisas om apparatens användning av en ansvarig och kompetent person. Personen som anvisar ska vara trygg i förvissningen att de kan använda apparaten utan risk för dem själva eller omgivningen.
• Reparera eller byt inte någon del av apparaten om inte detta specifikt rekommenderas i bruksanvisningen. Allt annat underhåll ska utföras av en kvalificerad tekniker.
• Använd inte ångtvätt för att rengöra hällen.
• Placera eller släpp inte tunga föremål på hällen.
• Stå inte på hällen.
• Använd inte grytor med skrovlig yta, och dra inte kärl över glasytan eftersom detta kan repa glaset.
• Använd inte stålull eller annan nötande rengöringsutrustning när hällen rengörs eftersom detta kan skada glaskeramiken.
• Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.
• Denna apparat är endast avsedd för hemmabruk! Kommersiell användning av något slag omfattas inte av tillverkarens garanti!
• WARNING: Apparaten och dess åtkomliga delar blir heta under användning. Små barn bör hållas borta från ugnen.

• Se till att inte vidröra heta ytor.

• Barn under 8 år ska hållas borta om de inte kan övervakas kontinuerligt.

• Den här apparaten kan användas av barn från åtta års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.
• Barn ska inte leka med apparaten. Rengöring och skötsel ska inte utföras av barn utan uppsikt.
• WARNING: Matlagning med fett eller olja utan uppsikt på en håll kan vara farligt och leda till brand. Försök ALDRIG att släcka eld med vatten, stäng endast av apparaten och täck sedan över flamman med till exempel ett lock eller ett brandtäcke.
• WARNING: Risk för brand: använd inte spishällen som avställningsplats.
• WARNING: Om ytan spricker ska apparaten stängas av för att undvika risk för elstöt, med avseende på hällytor av glaskeramik eller liknande material som skyddar strömförande delar.
• En ångtvätt ska inte användas.
• Apparaten är inte avsedd att användas med en extern timer eller ett separat fjärrstyrningssystem.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. Korta matlagningsprocesser måste övervakas kontinuerligt.
• Nätsladden är inte åtkomlig efter installationen.

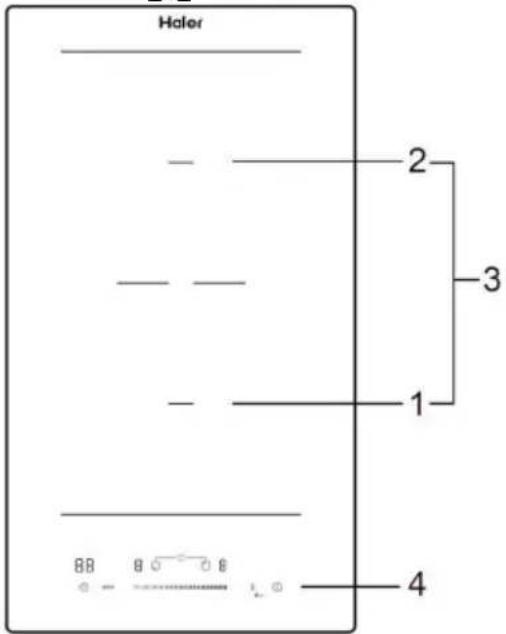

Produktöversikt Sedd uppifrån

Hafer 2 3 1 4 88 8 0 0 8

1. 1 800 W-zon, effekthöjning till 2 100 W
2. 1 800 W-zon, effekthöjning till 2 100 W
3. 3 000 W-zon, effekthöjning till 3 600 W
4. Kontrollpanel

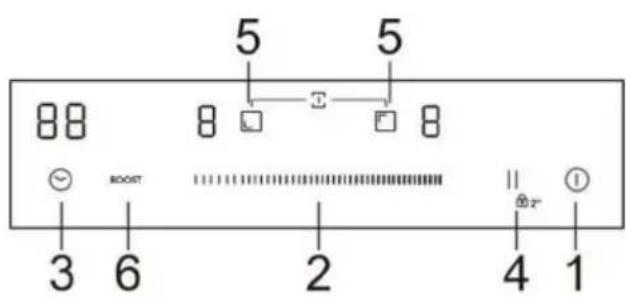

Kontrollpanelen

88 8 5 5 8 BOOT 3 6 2 4 1 1 2°

1. PÅ/AV-knapp
2. Effekt-/tidsreglage
3. Timerdisplay
4. Paus/knapplås
5. Reglage för val av värmezon
6. Boost-styrning

Produktinformation

Den keramiska/induktionshällen tillgodoser olika typer av kökskrav tack vare dess egenskaper såsom motständstrådar för uppvärmning, mikrodatorstyrning och val av flera strömkällor. Ett perfekt val för den moderna familjen.

Hällen är konstruerad för att passa kundens behov med personlig design. Den har säkra och pålitliga funktioner för att göra ditt liv så bekvämt och komfortabelt som möjligt.

Induktion är en teknik för säker, avancerad, effektiv och ekonomisk matlagning. Den fungerar genom att elektromagnetiska vibrationer alstrar värme direkt i kärlet, istället för indirekt genom uppvärmning av glasytan. Glaset blir bara varmt eftersom kärlet efterhand värmer upp det.

Innan du använder din nya induktionshäll

• Läs denna vägledning och var särskilt uppmärksam på avsnittet "Säkerhetsvarningar".
• Avlägsna eventuell skyddsfilm som fortfarande sitter på din induktionshäll.

Använda touch-reglagen

• Styrningen reagerar på din beröring, så du behöver inte trycka hårt.
• Tryck med fingerdynan, inte fingerspetsen.
- Du kommer att höra ett pip varje gång ett kommando registreras.
- Se till att kontrollpanelen alltid är ren och torr och att inga föremål (till exempel redskap eller handdukar) täcker den. Till och med en tunn vattenfilm kan göra panelen svår att använda.

• Använd bara kärl som har en botten som är lämplig för en induktionshäll. Titta efter induktionssymbolen på förpackningen eller på botten av kokkärlet.
• Du kan kontrollera om ditt kärl är lämpligt genom att genomföra ett magnettest. Håll magneten mot kokkärlets botten. Om den fastnar är kokkärlet lämpligt för induktionshäll.

• Om du inte har någon magnet:

• Häll lite vatten i kärlet du vill kontrollera.

• Följ stegen under "Börja laga mat".

• Om symbolen inte blinkar på displayen och vattnet värms upp är kärlet lämpligt.

- Kokkärl av följande material är inte lämpliga: rent rostfritt stål, aluminium eller koppar utan magnetisk botten, glas, trä, porslin, keramik och lergods.

Brännarens storlek (mm)	Minsta kokkärl (diameter/mm)
180	140
Brozon	250

Använd inte kärl med skrovlig eller rundad botten.

Se till att kärlets botten är rak, ligger an jämnt mot glaset och har samma storlek som tillagningszonen. Centrera alltid kärlet över tillagningszonen.

Lyft alltid av kokkärlet från keramikhällen – dra inte av det (glasytan kan repas).

- Använd kärl vars diameter på det ferromagnetiska området (kärlets botten) ligger inom de dimensioner som anges i tabellen nedan. (Tabell 1)

- Om du använder mindre kastruller kan prestandan påverkas - Om du använder en kastrull med en mindre diameter än den som anges i tabellen ovan kan det hända att kastrullen inte detekteras

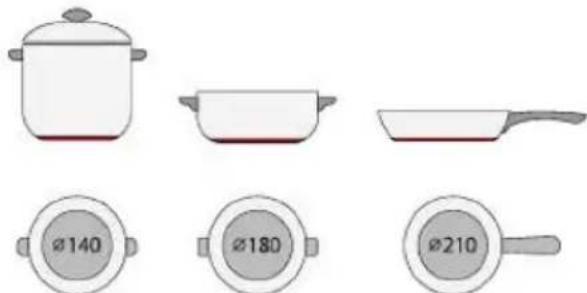

Beroende på kokzonens storlek kan du använda kastruller med olika diametrar enligt bilden nedan:

Ø140 Ø180 Ø210

- Om den ferromagnetiska delen endast delvis täcker kokkärlets botten kommer bara det ferromagnetiska området att värmas upp. Resten av botten kanske inte värms upp tillräckligt för matlagning.

- Om det ferromagnetiska området inte är homogent utan består av andra material, t.ex. aluminium, kan detta påverka uppvärmningen och detekteringen av kokkärlet. Om kokkärlets botten liknar bilderna nedan kan det hända att kokkärlet inte detekteras.

Använda din induktionshäll

Börja laga mat

Efter att du har slagit på strömmen låter signalen en gång, alla indikatorer lyser upp i 1 sekund och slocknar sedan, vilket betyder att spishällen har gått in i standbyläge.

1. Tryck på strömbrytaren PÅ/AV ①, alla indikatorer visar ”-“
2. Placera ett lämpligt kärl på den kokzon du vill använda. Se till att kärlets botten och hållens yta är rena och torra.
3. Om du rör vid reglaget för val av värmezon blinkar indikatorn bredvid knappen

4. Välj en värmeinställning genom att trycka på skjutreglaget.

5. Om du inte väljer en värmeinställning inom 1 minut stängs induktionshällen av automatiskt. För att starta den igen börjar du om från steg 1.

6. Du kan när som helst under matlagningen ändra värmeinställningen.

När du är klar med matlagningen

1. Tryck på knappen för den värmezon du vill stänga av

2. Stäng av kokzonen genom att trycka på skjutreglaget ner till "0". Se till att displayen visar "0".

3. Stäng av hela hällen genom att trycka på PÅ/AV-knappen.

4. Var försiktig med varma ytor "H" visas vilket betyder att tillagningszonen är för varm att röra vid. Indikationen kommer att försvinna när ytan har svalnat till en säker temperatur. Den kan också användas i energisparande syfte – använd zonen som fortfarande är varm om du vill värma upp fler kärl.

Använda Boost-funktionen

Obs: Effektinställningen för brozon fungerar på samma sätt som för de vanliga kokzonerna.

1. Tryck på BOOST-knappen när displayen blinkar och indikeringen av effektnivån visar "P".

BOOST P L P L Sänk

Avbryta Boost-funktionen

1. Välj zonen med Boost-funktion.

2. Tryck på skjutreglaget för att avbryta Boost-funktionen och välj den nivå du vill ställa in.

- Boost-funktionen kan bara pågå i 5 minuter, därefter går zonen automatiskt över till nivå 9.

Använda Pausfunktionen

1. Genom att trycka knappen Paus, ||slutar värmezonerna att fungera. Alla zonindikationer visar ”||”
2. Genom att trycka på knappen Paus || 2" en gång till återgår alla värmezoner till den ursprungliga inställningen.
3. Funktionen är tillgänglig när en eller flera värmezoner är i drift.
4. Om du inte avbryter stoppläget inom 30 minuter stängs induktionshällen automatiskt av.

Låsa reglagen

• Du kan låsa reglagen för att förhindra oavsiktlig användning (till exempel av barn som sätter på kokzonerna av misstag).
• När reglagen är låsta är alla reglage utom PÅ/AV-knappen inaktiverade.
  • Låskontroll kan aktiveras/avaktiveras via hällens PÅ/AV.

För att läsa kontrollerna

Tryck på knapplåset || i 2 sekunder. Timerindikatorn kommer att visa "Lo".

För att låsa upp kontrollerna

1. Tryck och håll inne knapplåset || 2 sekunder.
2. Nu kan du använda hällen.

När hällen är i låst läge är alla kontroller inaktiva förutom PÅ/AV-knappen. Du kan alltid stänga av hällen med PÅ/AV-knappen i en nödsituation, men då måste du låsa upp hällen först vid nästa användningstillfälle.

Varning för restvärme

När hällen har varit igång under en tid kommer det att finnas restvärme. Bokstaven H indikerar att hällen är varm och att du inte ska röra den.

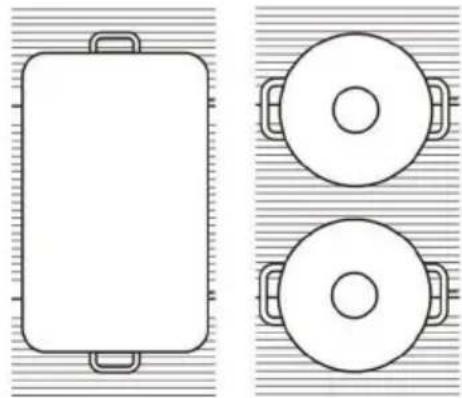

Använda Bridge-funktionen

• Denna kan användas som en enda stor zon eller som två individuella zoner, beroende på behovet vid varje matlagningstillfälle.
• Den är utformad av två oberoende spolar som kan styras separat. När Bridge-funktionen används aktiveras endast den del av zonen som täcks av kokkärlet.
• Centrera kokkärlet noga för att säkerställa att det detekteras och att värmen fördelas jämnt.

1. För att aktivera Bridge-funktionen och använda zonerna som en enda stor yta, tryck samtidigt på knapparna för den främre och bakre zonen.
2. En summer hörs för att indikera att Bridge-funktionen aktiveras, och motsvarande indikator börjar blinka.
3. Välj den effektnivå som du vill ställa in genom att trycka på skjutreglaget.

Avbryta Bridge-funktionen

1. Tryck på en av kokzonernas knappar för att avbryta Bridgefunktionen.
2. Effektinställningen fungerar på samma sätt som för de vanliga kokzonerna.

Automatisk avstängning

Hällens säkerhetsfunktion är automatisk avstängning. Detta inträffar när du glömmer att stänga av en kokzon. Standardtiderna för avstängning visas i tabellen nedan:

Effektnivå	1	2	3	4	5	6	7	8	9
Standardarbetstid (timmar)	8	8	8	4	4	4	2	2	2

Använda timern

• Du kan använda den som timer för att stänga av en eller flera kokzoner när tiden är slut.
  • Du kan ställa in timern på upp till 99 minuter.

Använda timern för att stänga av en eller flera kokzoner

1. Tryck på knappen för den värmezon du vill ställa in timern för.
2. Tryck på timer-knappen, "00" visas i timerdisplayen och "0" blinkar.
3. Ställ in tiden genom att trycka på skjutreglaget (t.ex. 5).
4. Tryck på timer-knappen igen, "0" blinkar.
5. Ställ in tiden genom att trycka på skjutreglaget (t.ex. 9), nu är den inställda timern 95 minuter.
6. När tiden är inställd kommer nedräkningen att börja omedelbart. På displayen visas den återstående tiden.

OBS! Det kommer att finnas en röd prick i det nedre högra hörnet av effektnivåindikatorn som visar att zonen är vald.

1. När matlagningstimern löper ut stängs motsvarande kokzon av automatiskt.

Obs: Andra kokzoner fortsätter att fungera om de har varit påslagna tidigare.

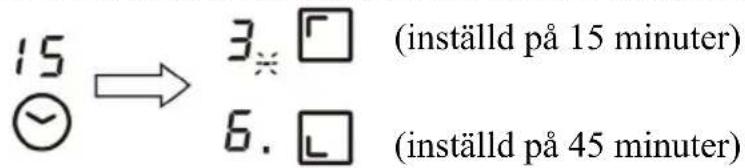

Om timern är inställd på mer än en zon:

1. När du ställer in timern för flera kokzoner visas röda punkter för de aktuella kokzonerna. Timerdisplayen visar den minsta timern. Punkten för motsvarande zon blinkar.

15 → 3. (inställd på 15 minuter) 6. (inställd på 45 minuter)

1. När nedräkningstimern löper ut stängs motsvarande zon av. Därefter visas den nya minitimern och punkten för motsvarande zon blinkar.

30 → 6_□

Obs: Tryck på reglaget för val av värmezon, motsvarande timer visas i timerindikatorn.

okzoner n för. "0" blinkar. 6 00 05 0-5 95 lelbart. På a hörnet av 6 -

Riktlinjer för tillagning

Var försiktig när du steker – olja och fett värms upp mycket snabbt (särskilt om du använder Boost). Vid mycket höga temperaturer självantänder olja och fett (detta kan vara mycket farligt och orsaka brand).

Tillagningstips

• När maten kokar upp minskar du effektinställningen.
• Om du använder lock minskar du tillagningstiden och sparar energi genom att hålla kvar värmen.
• Minimera mängden vätska eller fett för att minska tillagningstiderna.
• Börja tillagningen med hög effekt och sänk effekten när maten är genomvarm.

Sjudning, koka ris

• Sjudning inträffar när temperaturen är cirka 85 °C (bubblorna frigörs då och då från botten och stiger till ytan). Detta är nyckeln till läckra soppor och möra grytor eftersom smakerna utvecklas utan att maten överkokas. Den här metoden bör användas även för att tillaga äggbaserade/mjölredda såser.
• Vid viss matlagning (inklusive att koka ris med absorberingsmetoden) kan värmen behöva vara något högre än den lägsta inställningen (på så sätt säkerställer du att maten tillagas korrekt inom rekommenderad tid).

Bryna biff

Tillagning av saftiga välsmakande biffar:

1. Låt köttet vila i rumstemperatur cirka 20 minuter innan tillagning.
2. Värm upp en tjockbottnad stekpanna.
3. Pensla biffens båda sidor med olja. Droppa lite olja i den varma stekpannan och lägg i biffen.
4. Vänd bara på steken en gång under tillagningen. Exakt tillagningstid varierar beroende på biffens tjocklek och hur väl tillagad du vill ha den. Tillagningstiden kan variera från cirka 2–8 minuter per sida. Tryck på biffen för att bedöma hur tillagad den är – ju fastare den känns desto mer genomstekt är den.
5. Låt biffen vila på en varm tallrik i några minuter så att den blir mör.

Fräsa mat

1. Använd en wokpanna med plan botten eller en stor stekpanna avsedda för keramikhäll.
2. Lägg fram alla ingredienser och all utrustning. Fräs maten snabbt. Om du ska fräsa mycket mat bör du dela upp ingredienserna i flera mindre portioner.
3. Förvärm stekpannan en kort stund och håll i två matskedar olja.
4. Börja alltid tillaga köttet först (lägg det tillagade köttet åt sidan för varmhållning).
5. Fräs grönsakerna under omrörning. När de är varma men fortfarande krispiga sänker du värmeinställningen på värmezonen, lägger i köttet i stekpannan och tillsätter såsen.
6. Blanda ingredienserna försiktigt och försäkra dig om att de är genomvarma.
7. Servera omedelbart.

Värmeinställningar

Värmeinställning	Lämpligt för
1-2	värmning på svag värme av små mängder matsmälta choklad, smör och mat som snabbt blir brändförsiktig sjudninglångsam uppvärmning
3-4	återuppvärmningsnabb sjudningkoka ris
5-6	pannkakor
7-8	sautéeringkoka pasta
9	fräsningbrynakoka upp soppakoka vatten

Skötsel och rengöring

Vad?	Hur?	Viktigt!
Vardagssmuts på glaset (fingeravtryck, märken, rester av mat eller utspillda vätskor som inte innehåller socker)	1. Stäng av strömmen till hällen.2. Applicera rengöringsmedel för häll medan glasytan fortfarande är varm (inte het!)3. Skölj och torka med en ren trasa eller pappershandduk.4. Slå på strömmen till hällen igen.	När hällens ström bryts indikeras inte varma värmezoner, men de kan alltså ändå vara varma! Var mycket försiktig!Hårda tvättsvampar, vissa nylontvättsvampar och hårda/slipande rengöringsmedel kan repa glaset. Läs alltid produktens etikett för att säkerställa att medlet eller utrustningen är lämplig.Lämna inte rester av rengöringsmedel på hällen (glaset kan fläckas).
Överkokning, smälta rester och sockerspill på glas.	Avlägsna spillet omedelbart med en filékniv, palettkniv eller ett rakblad lämpligt för glaskeramikhällar, men var försiktig så att du inte bränner dig på en varm tillagningszon:Stäng av strömmen till hällen på väggen.Håll bladet eller verktyget i 30 ° vinkel och skrapa bort spillet till en kall del av hällen.Torka bort smutsen eller spillet med en disktrasa eller pappersduk.Följ steg 2 till 4 i ”Daglig nedsmutsning av glas” (se ovan).	Avlägsna fläckar från smälta produkter eller utspillda vätskor som innehåller socker så snabbt som möjligt. Om fläckarna lämnas på hällen kan de bli svårt att få bort, de kan till och med skada glasytan permanent.Risk för skärskador: hållskrapans rakbladsvassa blad exponeras när säkerhetsfodralet dras bort. Använd med största försiktighet och förvara alltid på ett säkert sätt och utom räckhåll för barn.
Spill på touch-reglage	Stäng av strömmen till hällen.Fukta spilletTorka rent kontrollpanelen med en fuktig svamp eller trasa.Torka området helt torrt med en pappersduk.Slå på strömmen till hällen igen.	Hällen kan pipa och stänga av sig själv och touch-reglagen kanske inte fungerar om det finns vätska på dem. Se till att du torkar rent touch-reglagen innan du sätter på hällen igen.

Råd och tips

Problem	Möjliga orsaker	Gör så här
Hällen går inte att starta.	Ingen strömförsörjning.	Se till att hällen är ansluten till strömförsörjningen och att spänningen är tillslagen.Kontrollera om det är strömavbrott i huset eller i området. Ring en behörig tekniker om du kontrollerat allt och problemet kvarstår.
Touch-reglagen svarar inte.	Reglagen är låsta.	Lås upp reglagen. Se avsnittet "Användning av keramikhällen" för instruktioner.
Touch-reglagen är svåra att använda.	Orsaken kan vara att det finns en tunn vattenfilm över reglagen eller så använder du fingertoppen för att trycka.	Försäkra dig om att touch-reglagen är torra och att du trycker med fingerdynan på kontrollerna.
Glaset är repigt.	Kokkärl med grova kantereller olämpliga, slipande skurmedel och rengöringsmedel har använts.	Använd kokkärl med plan och slät botten. Se avsnittet "Välja rätt kärl".Se avsnittet "Skötsel och rengöring".
Vissa kokkärl ger ifrån sig klickande eller knastrande ljud.	Det kan bero på hur ditt kokkärl är konstruerat, till exempel lager av olika metaller som vibrerar olika.	Detta är normalt för kokkärl och tyder inte på något fel.
Induktionshällen avger ett svagt brummande ljud när den används på hög värme.	Detta beror på tekniken bakom induktionsmatlagning.	Detta är normalt, och ljudet bör bli tystare eller försvinna helt när du sänker värmen.
Fläktljud från induktionshällen.	En kylfläkt som är inbyggd i din induktionshäll förhindrar att elektroniken blir överhettad. Den kan fortsätta att vara igång också efter att du stängt av induktionshällen.	Detta är normalt och kräver inga åtgärder. Stäng inte av strömmen till induktionshällen på väggen när fläkten är igång.
Kokkärlen blir inte varma och syns inte på displayen.	Induktionshällen kan inte detektera kärlet eftersom det inte är lämpligt för induktion. Induktionshällen kan inte detektera kokkärlet eftersom det är för litet för kokzonen eller inte är centrerat på rätt sätt.	Använd bara kärl som är lämpliga för en induktionshäll. Se avsnittet "Välja rätt kärl".Centrera kärlet och se till att dess botten matchar tillagningszonens storlek.
Induktionshällen eller en kokzon har oväntat stängts av, ett ljud hörs och en felkod visas (vanligtvis alternerande med en eller två siffror i displayen för tillagningstid).	Tekniskt fel.	Notera felbokstäverna och felnumren, stäng av strömmen till induktionshällen via huvudströmbrytaren och kontakta en kvalificerad tekniker.

Feldisplay och inspektion

Om en avvikelse uppstår kommer induktionshällen automatiskt att gå in i skyddsläge och visa följande skyddskoder:

Problem	Möjliga orsaker	Gör så här
E4/E5	Fel på temperaturgivare	Kontakta leverantören.
E7/E8	Fel på temperaturgivaren i IGBT.	Kontakta leverantören.
E2/E3	Onormal matningsspänning	Inspektera om strömförsörjningen ser normal ut. Sätt på om strömförsörjningen ser normal ut.
E6/E9	Dålig värmestrålning från induktionshällen	Starta om efter att induktionshällen har svalnat.

Ovanstående är bedömning och inspektion av vanliga fel.

För att undvika risker och skador på induktionshällen ska du inte demontera enheten själv.

Teknisk specifikation

Induktionshäll	HAB32SC
Kokzoner	2 zoner
Matningsspänning	220–240V~ 50/60Hz
Installerad elektrisk effekt	3 600 W
Produktstorlek D×B×H (mm)	290×520×58
Inbyggnadsmått A×B (mm)	270×490

Vikt och mått är ungefärliga. Eftersom vi ständigt strävar efter att förbättra våra produkter kan vi ändra specifikationer eller konstruktion utan att meddela detta i förväg.

Installation

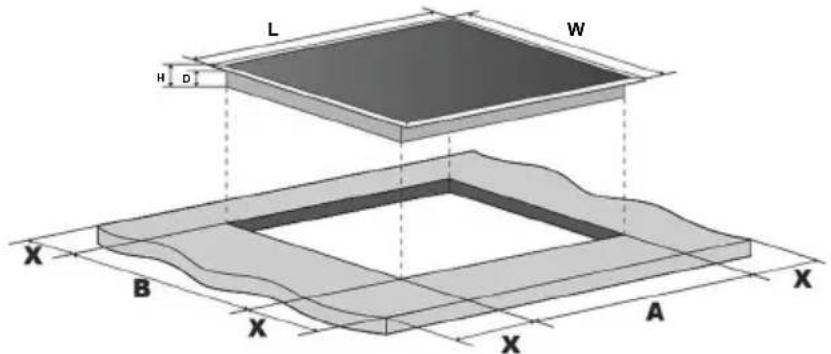

• Ta ut ett hål i bänkskivan i enlighet med måtten i ritningen.
- För installation och användning ska ett utrymme på minst 50 mm lämnas runt hålet.
- Se till att bänkskivans tjocklek är minst 30 mm. Välj ett bänkskivematerial som tål värme så att strålningsvärme från hällen inte orsakar deformationer. Som visas nedan:

Varning: Arbetsytans material måste vara av impregnerat trä eller annat isolerande material.

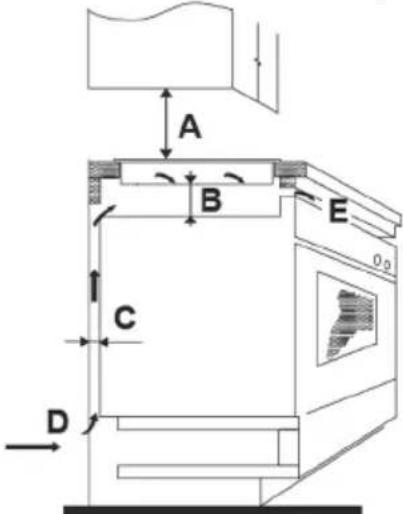

Försäkra dig om att hällen är korrekt ventilerad och att varken luftintag eller luftutlopp är blockerade. Se till att hällen är i gott skick. Se illustrationen nedan.

Obs: Säkerhetsavståndet mellan hällen och skåpet ovan hällen ska vara minst 760 mm.

A B E C D

Se innan du installerar hällen till att

• bänkskivan är fyrkantig/jämn och att inga bärande konstruktionsdelar är i vägen för utrymmeskraven.
• bänkskivan är tillverkad i ett värmebeständigt material.
• ugnen har en inbyggd kylfläkt, om hällen installeras över en ugn.
• installationen följer alla utrymmeskrav och frigångar och andra tillämpliga standarder och förordningar
• en lämplig isolerande brytare som gör det möjligt att bryta huvudströmmen helt byggs in i det permanenta kablaget, monteras och positioneras så att den följer lokala lagar och bestämmelser med avseende på elektriska installationer.

• Den isolerande brytaren måste vara av en godkänd typ och ge en 3 mm luftspalt mellan alla poler (eller i alla aktiva [fas]ledare om lokala elnormer tillåter denna variation av kraven).
  • den isolerande brytaren är lätt tillgänglig för kunden som får hällen installerad

• du konsulterar lokala byggregler och normer om du är osäker gällande installationen

• du använder värmebeständiga och lättrengjorda ytskikt (som till exempel kakel) på de väggytor som omger hällen.

Se när du installerat hällen till att

• nätsladden inte kan nås genom köksskåp eller lådor
  • det finns ett tillräckligt luftflöde från utsidan av skåpet till hållens underdel
• en värmeskyddsbarriär är monterad under hällen om den är installerad över en låda eller ett skåpsutrymme
  • den isolerande brytaren är lättåtkomlig.

Innan placering av installationsfästena

Enheten ska placeras på en stabil och jämn yta (använd förpackningen). Utöva inte kraft på den styrning som sticker ut från hällen.

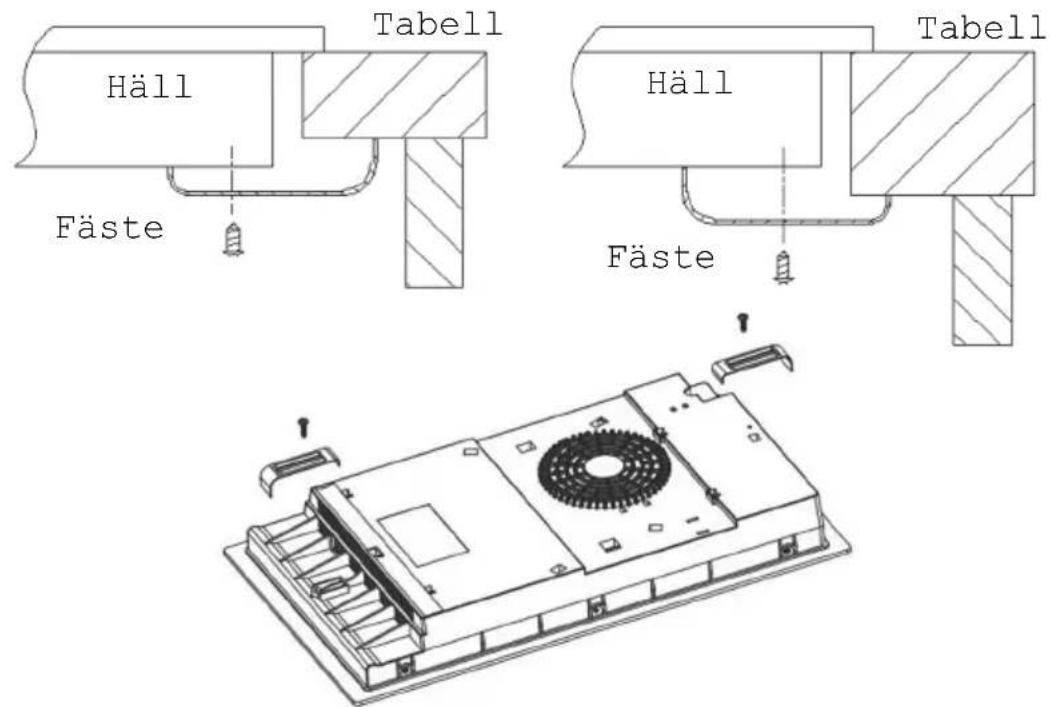

Placering av installationsfästena (2 st)

• Enheten ska placeras på en stabil och jämn yta (använd förpackningen). Utöva inte kraft på den styrning som sticker ut från hällen.
• Fixera hällen i bänkskivan genom att skruva de fyra fästena i hållens botten (se bilden) efter installationen.
• Justera fästets position beroende på bänkskivans tjocklek.

• Hällen måste installeras av behörig elektriker. Vi kan erbjuda behörig personal åt er. Utför inte installationen själv.
• Hällen får inte installeras ovanför kylutrustning, diskmaskin eller torktumlare.
• Hällen måste installeras så att effektiv värmeavgivning kan säkerställas (annars påverkas hållens tillförlitlighet).
  • Väggen och utrymmet över hällen ska tåla värme.
• Även laminatskivor och lim måste vara värmebeständiga.
  • En ångtvätt ska inte användas.

- Denna keramikhäll får anslutas endast till nätspänning med systemimpedans 0,427 ohm eller lägre. Kontakta ditt elbolag om du är osäker på systemimpedansen.

Ansluta hällen till huvudströmmen

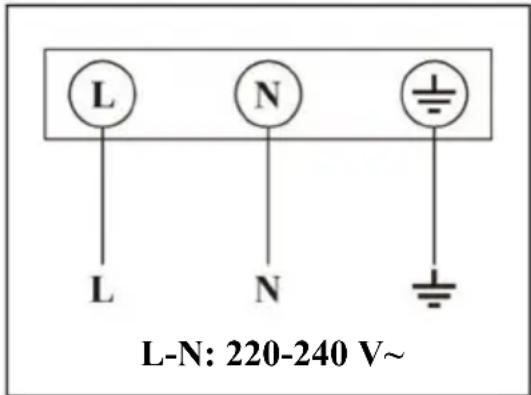

Strömförsörjningen ska anslutas i enlighet med relevanta standarder eller med en enpolig kretsbrytare. Inkopplingsmetoden visas nedan.

L-N: 220-240 V~ L L N +

• Om kabeln är skadad eller behöver bytas ut ska detta göras av en tekniker med rätt verktyg för att undvika olyckor.
• Om apparaten ska anslutas direkt till huvudströmmen måste en allpolig kretsbrytare installeras (min. avständ mellan kontakterna 3 mm).
• Installatören måste säkerställa att korrekta elektriska anslutningar har gjorts och att dessa efterlever tillämpliga säkerhetsförordningar.
• Nätsladden får inte böjas eller klämmas.
• Kontrollera nätsladden regelbundet. Om den behöver bytas måste arbetet utföras av behörig elektriker.

Släng inte denna produkt som osorterat kommunalt avfall. Det är nödvändigt att samla in sådant avfall separat för särskild behandling.

Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU och den brittiska lagstiftningen S.I. 3113/2013 om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Genom att se till att denna apparat kasseras på rätt sätt hjälper du till att förhindra eventuella skador på miljön och människors hälsa, vilket annars kan bli följden om den avfallshanteras på fel sätt.

Symbolen på produkten anger att denna produkt inte får behandlas som hushållsavfall. Ta med produkten till en återvinningsstation och avfallshantera den som elektriskt/elektroniskt avfall.

Denna enhet ska avfallshanteras som specialavfall. Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

För mer detaljerad information om behandling, återvinning och återanvändning av denna produkt kan du kontakta ditt lokala stadskontor, din avfallshanteringstjänst eller den butik där du köpte produkten.

Uppgifter om låg energiförbrukning enligt kommissionens förordning (EU) 2023/826.

Tillständ	Strömförbrukning	Tid innan utrustningen automatiskt växlar till
Av-läge 0,5 W	20 min.
