NÁVOD K OBSLUZE HAB32SC HAIER

Nebezpečí úrazu elektrickým proudem

• Pred prováděním jakékoli práce nebo údržby na spotřebiči odpojte spotřebič od sít'ového napájení.
• Připojení k dobrému uzemňovacímu systému je nezbytné a povinné.
• V pevných rozvodech musí být zabudovány prostředky pro odpojení v souladu s předpisy pro elektroinstalaci.
• Změny domácí elektroinstalace smí provádět pouze kvalifikovaný elektrikár.
• Nedodržení této rady může vést k úrazu elektrickým proudem nebo usmrcení.

Nebezpečí pořezání

• Bud'te opatrní – hrany panelu jsou ostré.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

Důležité bezpečnostní pokyny

• Před instalací nebo použitím spotřebiče si pozorně přečtěte tyto pokyny.
• Na tento spotřebič nikdy neumíst'ujte žádný hořlavý materiál nebo hořlavé výrobky.
• Poskytněte tyto informace osobě odpovědné za instalaci spotřebiče, snížíte tak náklady na instalaci.

• Pro zabránění nebezpečí musí být tento spotřebič nainstalován v souladu s tímto návodem k instalaci.

• Tento spotřebič smí řádně nainstalovat a uzemnit pouze vhodně kvalifikovaná osoba.

• Tento spotřebič připojte k obvodu, který disponuje izolačním spínačem zajišťujícím úplné odpojení od zdroje napájení.
• VAROVÁNÍ: Používejte pouze takové zábrany na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně zábrany vestavěné do spotřebiče. Používání nevhodných zábran může vést k nehodám.
• Nesprávná instalace spotřebiče by mohla vést k neplatnosti jakýchkoli nároků vyplývajících ze záruky nebo odpovědnosti.
• Podrobnosti o instalaci naleznete v části .

Provoz a údržba

Nebezpečí úrazu elektrickým proudem

• Nevařte na rozbité nebo prasklé varné desce. Pokud se povrch varné desky rozbije nebo praskne, okamžitě spotřebič vypněte u sít'ového napájení (vypínač) a obrat'te se na kvalifikovaného technika.
• Pred čištěním nebo údržbou varnou desku vypojte ze zásuvky.
• Nedodržení této rady může vést k úrazu elektrickým proudem nebo usmrcení.

Zdravotní rizika

- Tento spotřebič splňuje normy elektromagnetické bezpečnosti.

Nebezpečí poranění na horkém povrchu

- Během používání budou přístupné části tohoto spotřebiče velmi horké a mohou způsobit popáleniny.

- Nedovolte, aby se vaše tělo, oblečení nebo jakýkoli jiný předmět než vhodné nádobí dotýkal sklokeramické desky, dokud povrch nevychladne.

• Na povrch varné desky nepokládejte kovové předměty jako nože, vidličky, lžíce a pokličky, protože by se mohly ohřát.
• Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.
• Rukojeti hrnců mohou být horké na dotek. Zkontrolujte, zda rukojeti hrnců nepřečnívají ostatní varné zóny, které jsou zapnuté. Držte rukojeti mimo dosah dětí.
• Nedodržení těchto pokynů může mít za následek popáleniny a opařeniny.

Nebezpečí pořezání

• Ostrá břitva škrabky na varnou desku je při zasunutí bezpečnostního krytu odkrytá. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

Důležité bezpečnostní pokyny

• Při používání nikdy nenechávejte spotřebič bez dozoru. Převařování způsobuje kouř a mastné skvrny od přetečení, které se mohou vznítit.
• Nikdy nepoužívejte spotřebič jako pracovní nebo skladovací plochu.
• Nikdy nenechávejte na spotřebiči žádné předměty nebo náčiní.
• Spotřebič nikdy nepoužívejte k ohřívání nebo vytápění místnosti.
• Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v této příručce (tj. pomocí dotykových ovladačů).
• Nenechte děti si hrát se spotřebičem ani na něm sedět, stát ani na něj lézt.
• Předměty pro děti neskladujte ve skříních nad spotřebičem. Pokud dítě vyleze na varnou desku, hrozí mu vážné poranění.

- Nenechávejte děti samotné nebo bez dozoru v prostoru, kde se spotřebič používá.

- Děti nebo osoby se zdravotním postižením, které omezuje jejich schopnost používat spotřebič, by měla odpovědná a kompetentní osoba poučit o jeho používání. Instruktor by se měl přesvědčit, že může spotřebič používat bez nebezpečí pro sebe nebo své okolí.

- Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v příručce. Veškerý ostatní servis by měl provádět kvalifikovaný technik.

- K čištění varné desky nepoužívejte parní čistič.

- Nepokládejte a neházejte na varnou desku těžké předměty.

- Nestůjte na varné desce.

- Nepoužívejte nádoby se zubatými hranami ani je netahejte po povrchu desky, mohlo by dojít k poškrábání skla.

- K čištění varné desky nepoužívejte drátěnky ani jiné drsné abrazivní čisticí prostředky, mohou poškrábat sklokeramiku.

- Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.

- Tento spotřebič je určen pouze pro použití v domácnosti! Na komerční použití jakéhokoli druhu se nevztahuje záruka výrobce!

- VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké. Zabraňte přístupu malých dětí ke spotřebiči.

- Bud'te opatrní a nedotýkejte se topných těles varné desky.

- Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.

• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
• Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• VAROVÁNÍ: Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.
• VAROVÁNÍ: Nebezpečí požáru: nepokládejte předměty na varný povrch.
• VAROVÁNÍ: Pokud je povrch u varných desek ze sklokeramiky nebo podobného materiálu, který chrání části pod napětím, prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
• Nepoužívejte parní čistič.
• Tento spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání.
• POZOR: Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě.
• Napájecí kabel není po instalaci přístupný.

Přehledné znázornění výrobku

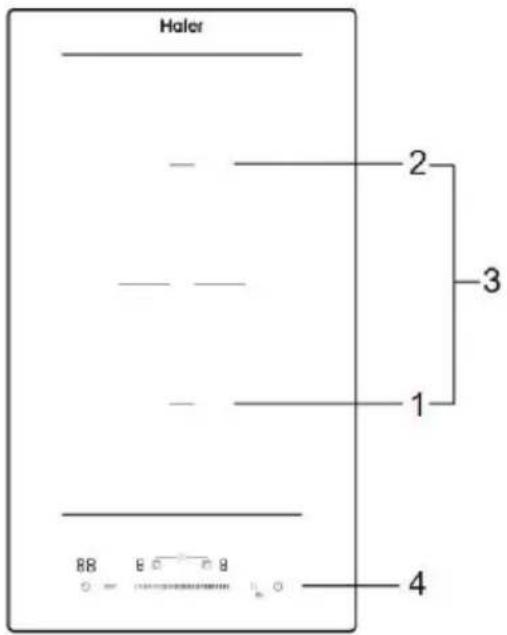

Pohled shora

Haler 2 3 1 4 88 B C D E G

1. Zóna 1800 W, zvýšení na 2100 W
2. Zóna 1800 W, zvýšení na 2100 W
3. Zóna 3000 W, zvýšení na 3600 W
4. Ovládací panel

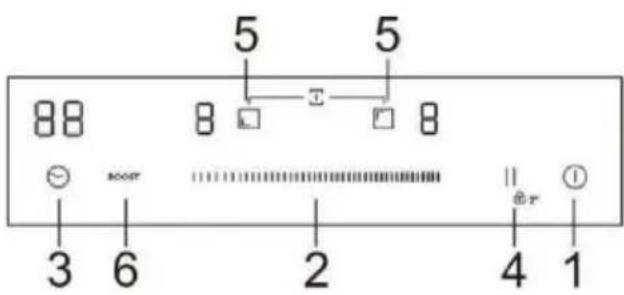

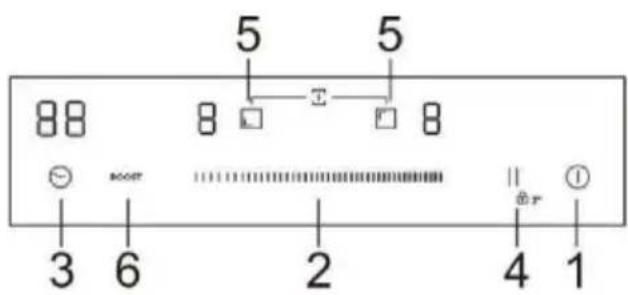

Ovládací panel

1. Vypínač
2. Tlačítko pro regulaci napájení/ časovače
3. Ovládání časovače
4. Pauza/ovládání zámku kláves
5. Ovládací prvky výběru varné zóny
6. Ovládací prvek pro zesílení výkonu

Informace o výrobku

Sklokeramická/indukční varná deska dokáže splnit různé požadavky díky ohřevu odporovým drátem, mikropočítačovému ovládání a volbě více výkonů, což je skutečně ideální pro moderní rodiny.

Varná deska splňuje potřeby zákazníků a má jedinečný design. Varná deska je bezpečná a spolehlivá, což vám usnadní život a umožní vám si ho naplno užívat.

Úvod do indukčního vaření

Indukční vaření je bezpečná, pokročilá, efektivní a hospodárná technologie vaření. Funguje na principu elektromagnetických vibrací, které vytvářejí teplo přímo v pánvi,

namísto nepřímého zahřívání skleněného povrchu. Sklo se zahřeje jen proto, že jej pánev nakonec zahřeje.

magnetický okruh sklokeramická deska indukční cívka indukované proudy

Před použitím nové indukční varné desky

• Přečtěte si tuto příručku a věnujte zvláštní pozornost části „Bezpečnostní upozornění“.
  • Z indukční varné desky případně odstraňte ochrannou fólii.

Používání dotykových ovládacích prvků

• Ovládací prvky reagují na dotyk, także na ně vůbec nemusíte tlačit.
• Používejte bríško prstu, nikoli špičku prstu.
• Při každém zjištění dotyku se ozve pípnutí.
• Zajistěte, aby byly ovládací prvky vždy čisté a suché a aby je nezakrývaly žádné předměty (např. kuchyňské náčiní nebo látka). Dokonce i tenká vrstva vody může znesnadnit ovládání těchto prvků.

Výběr vhodného nádobí

• Používejte pouze nádobí s dnem vhodným pro indukční ohřev. Hledejte symbol indukce na obalu nebo dně nádoby.
• Vhodnost nádobí můžete zkontrolovat provedením zkoušky s magnetem. Přiložte magnet ke dnu hrnce. Jestliže se přitáhne, nádoba je vhodná pro indukční ohřev.

• Pokud nemáte magnet:

• Do hrnce, který chcete zkontrolovat, nalijte trochu vody.

• Postupujte podle kroků v části „Začátek vaření“.
• Jestliže na displeji nebliká symbol—a voda se ohřívá, máte vhodný hrnec.

- Nádobí z těchto materiálů není vhodné: čistě nerezová ocel, hliník nebo měd' bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina.

Velikost hořáku (mm)	Minimální velikost nádobí (průměr/mm)
180	140
Přemostění zóny	250

Nepoužívejte nádobí se zubatými okraji nebo křivým dnem.

Ujistěte se, že dno hrnce je hladké, rovně přiléhá ke sklu a má stejnou velikost jako varná zóna. Vždy umistujte hrnec doprostřed varné zóny.

Hrnce ze sklokeramické varné desky vždy zvedejte – neposouvejte je, jinak by mohly poškrábat sklo.

- Používejte hrnce s průměrem feromagnetické plochy (dna) v rozsahu rozměrů uvedených v tabulce níže. (Tabulka 1)

• Pokud použijete menší hrnce, mohlo by to nepříznivě ovlivnit účinnost.
• Pokud použijete hrnec s menším průměrem, než je uvedeno v tabulce výše, může se stát, že nebude detekován.

V závislosti na rozměru zóny můžete používat hrnce o různých průměrech, jak je znázorněno níže:

Ø140 Ø180 Ø210

- Pokud feromagnetická část pokrývá pouze část dna hrnce, bude se ohřívat pouze tato část, zbytek se nemusí ohřát na dostatečnou teplotu pro vaření.

- Pokud je feromagnetická část nehomogenní, ale obsahuje jiné materiály, například hliník, mohlo by to ovlivnit ohřívání a detekci hrnce.

Pokud je dno hrnce podobné jako na obrázcích níže, nemusí dojít k detekci hrnce.

Používání indukční varné desky

Začátek vaření

Po zapnutí se ozve jedno pípnutí a všechny ukazatele se na 1 sekundu rozsvítí a poté zhasnou, což signalizuje, že varná deska přešla do pohotovostního režimu.

1. Stiskněte tlačítko vypínače ①. Všechny indikátory budou ukazovat symbol „-“.
2. Položte vhodný hrnec do varné zóny, kterou chcete použít. Ujistěte se, že dno hrnce a povrch varné zóny jsou čisté a suché.
3. Dotkněte se ovládacího prvku pro výběr varné zóny a indikátor vedle něj začne blikat
4. Na „posuvném“ ovládacím prvku vyberte dotykem nastavení výkonu.
5. Pokud během jedné minuty nezvolíte nastavení výkonu, indukční varná deska se automaticky vypne. Budete muset začít krokem 1.
6. Nastavení výkonu můžete změnit kdykoli během vaření.

Po dokončení vaření

1. Stiskněte ovládací prvek varné zóny, kterou chcete vypnout.
2. Varná zóna se vypne, když přesunete „posuvný“ ovládací prvek do polohy „0“. Ujistěte se, že na displeji se zobrazuje „(
3. Celou varnou desku vypnete klepnutím na ovládací prvek vypínače.
4. Pozor na horké povrchy Písmeno H ukazuje, která varná zóna je příliš horká na dotek. Zmizí, až se povrch ochladí na bezpečnou teplotu. Může posloužit také jako funkce pro úsporu energie; jestliže chcete ohřát další hrnce, použijte varnou zónu, která je dosud horká.

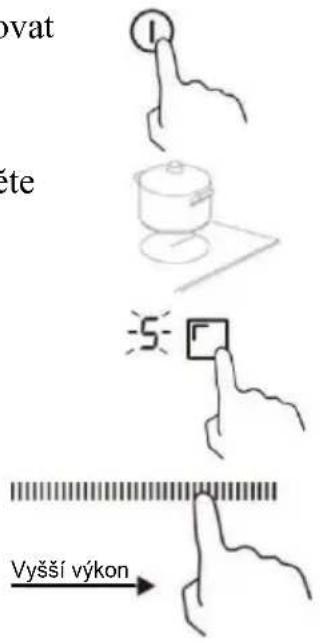

Používání funkce zesílení výkonu

Aktivace funkce zesílení výkonu

1. Zvolte zónu s funkcí zesílení výkonu.

ovat ěte Vyšší výkon

Poznámka: Nastavení výkonu přemostění zóny funguje stejně jako u ostatních normálních zón.

1. Dotkněte se tlačítka zesilovače, když bliká displej; indikátor stupně výkonu bude ukazovat znak „P“.

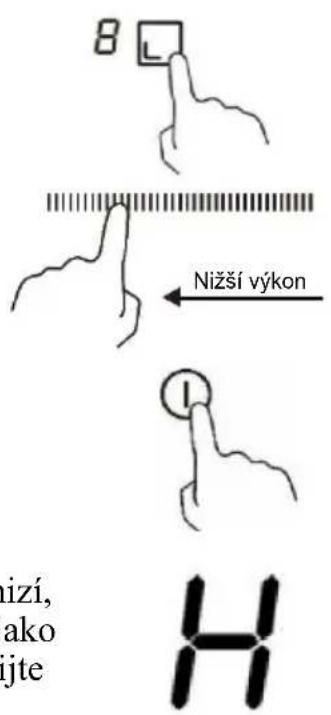

Zrušení funkce zesílení výkonu

1. Zvolte zónu s funkcí zesílení výkonu.

2. Stisknutím posuvného ovladače zrušte funkci zesílení výkonu a vyberte úroveň, kterou chcete nastavit.

- Funkce zesílení výkonu může běžet pouze 5 minut, poté se zóna automaticky přepne na úroveň 9.

Používání funkce Pauza

1. Stiskněte ovládací prvek Pauza || _z , varné zóny se vypnou. Na všech ukazatelích zón se zobrazí „||“.

1. Ještě jednou stiskněte tlačítko Pauza || 2", všechny varné zóny se vrátí do původního nastavení.

• Tato funkce je k dispozici, pokud je zapnutá jedna nebo více varných zón.
- Pokud režim pauza nezrušite do 30 minut, indukční varná deska se automaticky vypne.

Zamykání ovládacích prvků

• Ovládací prvky lze zamknout, aby se zabránilo jejich neúmyslnému použití (například dětmi, které náhodou zapnou varné zóny).
• Po zamknutí jsou deaktivovány všechny ovládací prvky kromě vypínače.
• Ovládání zámku lze aktivovat/deaktivovat vypínačem varné desky.

Zamknutí ovládacích prvků

Stiskněte tlačítko zámku na 2 sekundy. Na ukazateli časovače se zobrazí „Lo“.

Odemknutí ovládacích prvků

1. Stiskněte a podržte tlačítko zámku na 2 sekundy.
2. Nyní můžete varnou desku začít používat.

Když je varná deska v zamknutém režimu a jsou deaktivovány všechny ovládací prvky kromě vypínače, v nouzi můžete varnou desku vypínačem vždy zapnout, ale následně musíte varnou desku hned odemknout.

Varování před zbytkovým teplem

Když je varná deska nějakou dobu v provozu, zůstává v ní určité zbytkové teplo. Zobrazí se písmeno „H“, které vás upozorňuje, abyste se od ní drželi dále.

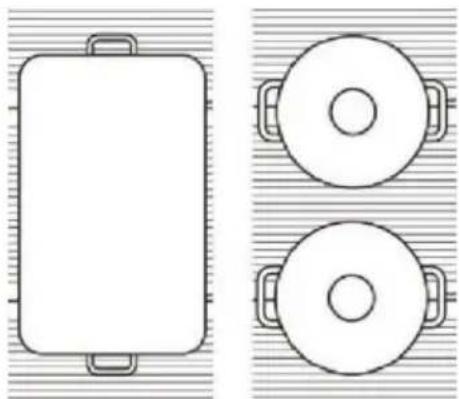

Používání funkce přemostění zóny

• Lze to použít jako jednu zónu nebo jako dvě samostatné zóny v závislosti na potřebách vaření.
• Flexibilní zóna je vyrobena ze dvou nezávislých cívek, které lze ovládat samostatně. Když je zapnuto přemostění zóny, aktivuje se pouze zóna na které je umístěno nádobí.
• Abyste zajistili detekci nádobí a rovnoměrné rozložení tepla, správně nádobí vycentrujte.

Aktivace funkce přemostění zóny

1. Chcete-li aktivovat oblast přemostění jako jednu velkou zónu, stiskněte současně tlačítko přední zóny a tlačítko zadní zóny.
2. Zvukový signál ohlašuje, že indukční varná deska se přepnula do funkce přemostění zóny, a příslušný ukazatel začne blikat.
3. Stisknutím „posuvného“ ovládacího prvku zvolte úroveň výkonu, kterou chcete nastavit.

Zrušení funkce přemostění zóny

1. Dotykem jedné z varných zón funkci přemostění zóny zrušíte.
2. Nastavování výkonu funguje stejně jako u ostatních normálních zón.

Automatické vypínání

Bezpečnostním prvkem varné desky je automatické vypnutí. Aktivuje se vždy, když zapomenete vypnout některou varnou zónu. Výchozí doby vypnutí jsou uvedeny v následující tabulce:

Stupeň výkonu	1	2	3	4	5	6	7	8	9
Výchozí doba chodu (v hodinách)	8	8	8	4	4	4	2	2	2

Používání časovače

• Můžete ho nastavit tak, aby po uplynutí nastaveného času vypnul jednu nebo více varných zón.
• Časovač můžete nastavit až na 99 minut.

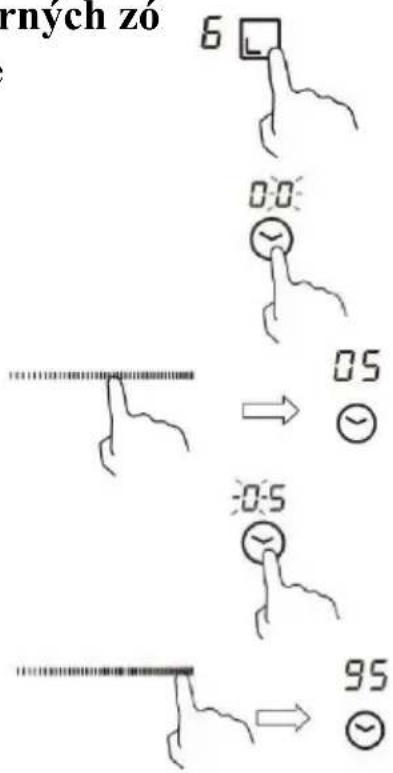

Používání časovače k vypnutí jedné nebo více varných zó

1. Odpočítávání se spustí ihned po nastavení času. Na displeji se zobrazí zbývající čas.

2. Dotkněte se ovladače výběru varné zóny, pro kterou chcete nastavit časovač.

3. Dotkněte se ovladače časovače, na displeji časovače se zobrazí „00“ a bude blikat „0“.
4. Nastavte čas dotykem posuvného ovladače časovače (např. 5).
5. Dotkněte se znovu ovladače časovače a začne blikat „0“.
6. Nastavte čas dotykem posuvného ovladače (např. 9), nyní je čas nastavený na 95 minut.

POZNÁMKA: V pravém dolním rohu ukazatele úrovně výkonu se objeví červená tečka, která označuje vybranou zónu.

1. Po uplynutí nastaveného času se odpovídající varná zóna automaticky vypne. Poznámka: Ostatní varné zóny budou nadále v provozu, pokud byly dříve zapnuty.

Pokud je časovač nastaven pro více zón:

1. Když nastavíte časovač pro několik varných zón, budou svítit červené tečky příslušných varných zón. Na displeji časovače se údaj zobrazuje v minutách. Tečka odpovídající zóny bliká.

15 ~ → 3.# 6.

(nastaven na 15 minut)

(nastaven na 45 minut)

1. Jakmile se dokončí odpočet časovače, odpovídající zóna se vypne. Potom se bude zobrazovat nový čas v minutách a bude blikat tečka odpovídající zóny.

30 → 6_※ □

Poznámka: Dotkněte se ovládacího prvku pro výběr varné zóny a na ukazateli časovače se zobrazí odpovídající čas.

Buďte opatrní při smažení, protože olej a tuk se velmi rychle zahřívají, zejména pokud používáte funkci zesílení výkonu. Při extrémně vysokých teplotách se olej a tuk samovolně vznítí, což představuje vážné riziko požáru.

Tipy pro vaření

• Jakmile se jídlo začne vařit, snižte výkon.
• Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo.
• Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření.
• Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

Mírné vaření, vaření rýže

• K mírnému vaření dochází pod bodem varu, při teplotě kolem 85 °C, kdy bubliny jen příležitostně stoupají na povrch vařící tekutiny. Je klíčem k lahodným polévkám a jemnému dušenému masu, protože se chutě rozvinou bez prévaření pokrmu. Omáčky z vajec a mouky také doporučujeme vařit pod bodem varu.
• Některé úkony, včetně vaření rýže absorpční metodou, mohou vyžadovat nastavení vyšší než nejnižší nastavení pro řádné uvaření pokrmu v doporučeném čase.

Pečený steak

Jak připravit šťavnaté chutné steaky:

1. Před vařením nechte maso stát asi 20 minut při pokojové teplotě.
2. Rozehřejte silnou pánev.
3. Obě strany steaku potřete olejem. Malé množství oleje nakapejte do rozpálené pánve a poté maso položte na rozpálenou pánev.
4. Během vaření otočte steak pouze jednou. Přesná doba vaření bude záviset na tloušťce steaku a na tom, jak ho chcete připravit. Časy se mohou lišit od 2 do 8 minut na každou stranu. Stlačením steaku zjistíte, jak je propečený – čím je pevnější, tím je propečenější.
5. Nechte steak několik minut odpočívat na teplém talíři, aby se před podáváním uvolnil a změkl.

Restování

1. Vezměte si velkou pánev nebo pánev wok s plochým dnem vhodnou na sklokeramickou desku.
2. Připravte si všechny ingredience a vybavení. Restování by mělo být rychlé. Pokud vaříte velké množství, vařte jídlo v několika menších dávkách.
3. Pánev krátce předehřejte a přidejte dvě polévkové lžíce oleje.
4. Nejprve uvařte maso, odložte ho stranou a udržujte v teple.
5. Orestujte zeleninu. Když je horká, ale stále křupavá, nastavte varnou zónu na nižší výkon, vraťte maso na pánev a přidejte omáčku.
6. Jemně promíchejte ingredience a ujistěte se, že jsou prohřáté.
7. Okamžitě podávejte.

Nastavení výkonu

Nastavení výkonu	Vhodnost
1–2	jemné ohřívání pro malé množství potravinrozpouštění čokolády, másla a potravin, které se rychle připalujímírné vařenípomalé ohřívání
3–4	ohřevrychlé vařenívaření rýže
5–6	lívance
7–8	smaženívaření těstovin
9	restovánírychlé smaženípřivádění polévky do varuvroucí voda

Čištění a údržba

Co?	Jak?	Důležité!
Každodenní znečištění skla (otisky prstů, stopy, skvrny způsobené potravinami nebo jiné než cukrové skvrny na skle)	1. Vypněte napájení varné desky.2. Naneste čistič varné desky, dokud je sklo ještě teplé (ale ne horké!)3. Opláchněte a otřete do sucha čistým hadříkem nebo papírovou utěrkou.4. Zapněte napájení varné desky.	Pokud je napájení varné desky vypnuté, nezobrazí se žádná indikace „horkého povrchu“, ale varná zóna může být stále horká! Bud’te extrémně opatrní.Drsné drátěnky, některé nylonové drátěnky a drsné/abrazivní čisticí prostředky mohou poškrábat sklo.Vždy si přečtěte štítek a zkontrolujte, zda je čisticí prostředek nebo drátěnka vhodná.Nikdy nenechávejte na varné desce zbytky po čištění: sklo se může zašpinit.
Převařování, tavení a horké cukrové skvrny na skle	Okamžitě je odstraňte pomocí špachtle, stěrk nebo škrabky vhodné pro sklokeramické varné desky, ale pozor na horké povrchy varých zón:1. Vypněte napájení varné desky u zdi.2. Držte čepel nebo nádobí pod úhlem 30° a oškrábejte znečištění nebo rozlití na chladnou oblast varné desky.3. Vyčistěte znečištění nebo skvrnu hadříkem na nádobí nebo papírovou utěrkou.4. Postupujte podle výše uvedených kroků 2 až 4 pro „Každodenní znečištění skla“.	Co nejdříve odstraňte skvrny způsobené roztavením, sladkými potravinami nebo přetečením. Pokud se nechají na skle vychladnout, může být obtížné je ze skleněného povrchu odstranit nebo můžete sklo dokonce trvale poškodit.Nebezpečí pořezání: při zasunutí bezpečnostního krytu je čepel v škrabce ostrá jako břitva. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.
Přetečení na dotykových ovladačích	1. Vypněte napájení varné desky.2. Skvrnu namočte3. Otřete oblast dotykového ovládání čistou vlhkou houbou nebo hadříkem.4. Plochu otřete zcela do sucha papírovou utěrkou.5. Zapněte napájení varné desky.	Varná deska může pípat a sama se vypnout a dotykové ovladače nemusí fungovat, když je na nich tekutina.Před opětovným zapnutím varné desky se ujistěte, že je dotyková ovládací plocha suchá.

Tipy a triky

Problém	Možná příčina	Co dělat
Varná deska se nezapíná.	Není proud.	Ujistěte se, že je varná deska připojenak napájení a že je zapnutá.Zkontrolujte, zda u vás doma nebov okolí nedochází k výpadku proudu.Pokud jste vše kontrolovali a problémpřetrvává, zavolejte kvalifikovanéhotechnika.
Dotykové ovladače nereagují.	Ovládání je zamčené.	Odemkněte ovládání. Pokyny naleznetev části „Používání sklokeramickévarné desky“.
Ovládání dotykových ovladačůje obtížné.	Na ovládacích prvcích se můzenacházet lehká vrstva vody nebo přidotyku ovládacích prvků používátešpičku prstu.	Ujistěte se, že je oblast dotykovéhoovládání suchá, a že při dotykus ovládacími prvky používáte bříškoprstu.
Sklo je poškrábané.	Hrubě opracované nádobí.Používáte nevhodné abrazivnídrátěnky nebo čisticí prostředky.	Používejte nádobí s rovnými a hladkýmidny. Viz „Výběr vhodného nádobí“.Viz „Čištění a údržba“.
Některé pánve vydávajípraskavé nebo cvakavé zvuky.	To může být způsobeno konstrukcívašeho nádobí (vrstvy různých kovůvibrují různě).	To je u kuchyňského nádobí normálnía neznamená to závadu.
Při používání indukční varnédesky nastavené na vysokývýkon se ozývá slabé hučení.	To je způsobeno technologiíindukčního ohřevu.	To je normální, ale když snížítenastavení výkonu, hluk by se měl ztišitnebo zcela zmizet.
Z ventilátoru indukční varnédesky vychází hluk.	V indukční varné desce je zabudovánchladící ventilátor, který zabraňujepřehřátí elektroniky. Ten můžepokračovat v chodu i po vypnutíindukční varné desky.	To je normální a nevyžaduje to žádnouakci. Nevypínejte napájení indukčnívarné desky na stěně, když je ventilátorv chodu.
Nádoby se neohřívajía neobjevují se na displeji.	Indukční varná deska nemůžedetekovat hrnec, protože nenívhodný pro indukční ohřev.Indukční varná deska nemůžedetekovat hrnec, protože je přílišmalý pro varnou zónu nebona ní není správně vycentrovaný.	Používejte nádobí vhodné pro indukčníohřev. Viz oddíl „Výběr správnéhonádobí“.Vycentrujte nádobu a ujistěte se, že jejízákladna odpovídá velikosti varné zóny.
Indukční varná deska nebovarná zóna se neočekávaněvypnuly, ozve se tón a zobrazíse chybový kód (obvyklestřídavě s jednou nebo dvěmacíslicemi na displeji časovačevaření).	Technická závada.	Poznamenejte si písmena a číslachyby, vypněte napájení indukčnívarné desky u zdi a kontaktujtekvalifikovaného technika.

Zobrazování závad a kontrola

Pokud se objeví abnormalita, indukční varná deska automaticky přejde do ochranného stavu a zobrazí odpovídající ochranné kódy:

Problém	Možná příčina	Co dělat
E4/E5	Porucha snímače teploty	Obrat’te se na dodavatele.
E7/E8	Závada snímače teploty IGBT.	Obrat’te se na dodavatele.
E2/E3	Abnormální napájecí napětí	Zkontrolujte, zda má napájení normální parametry. Zapněte spotřebič, až bude napájení opět normální.
E6/E9	Špatné tepelné záření indukční varné desky	Po vychladnutí indukční varné desky ji znovu spust’te.

Výše jsou popsány způsoby zjišťování a kontrol běžných závad.

Nerozebírejte spotřebič vlastními silami, abyste předešli jakémukoli nebezpečí a poškození indukční varné desky.

Technická specifikace

Indukční varná deska	HAB32SC
Varné zóny	2 zóny
Napájecí napětí	220–240 V~ 50/60 Hz
Instalovaný elektrický výkon	3600 W
Rozměry výrobku H׊×V (mm)	290×520×58
Rozměry pro vestavění A×B (mm)	270×490

Hmotnost a rozměry jsou přibližné. Vzhledem k neustálému úsilí o zlepšování našich výrobků můžeme změnit specifikace a konstrukci bez předchozího oznámení.

Instalace

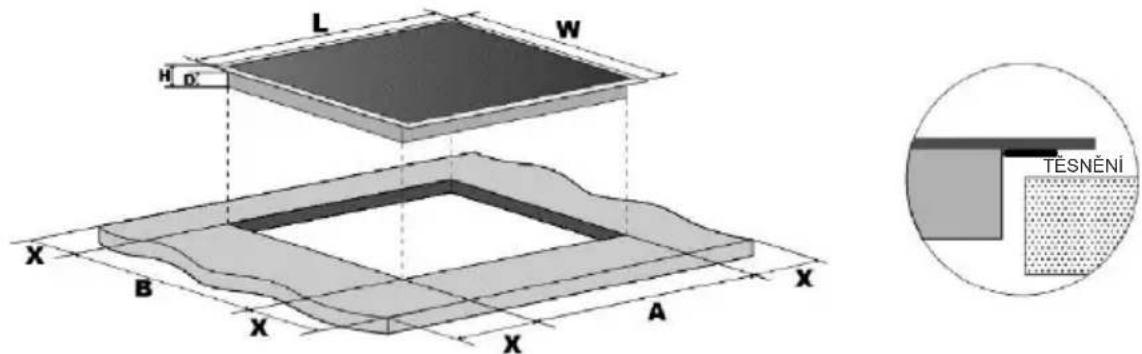

Výběr instalačního zařízení

• Vystřihněte pracovní plochu podle velikostí uvedených na výkresu.
• Pro účely instalace a použití musí být kolem otvoru zachován minimální prostor 50 mm.
- Ujistěte se, že tloušt'ka pracovní plochy je alespoň 30 mm. Zvolte žáruvzdorný materiál pracovní plochy, abyste zabránili větší deformaci způsobené tepelným zářením z varné desky. Jak je znázorněno níže:

Varování: Pracovní deska musí být vyrobena z impregnovaného dřeva nebo jiného izolačního materiálu.

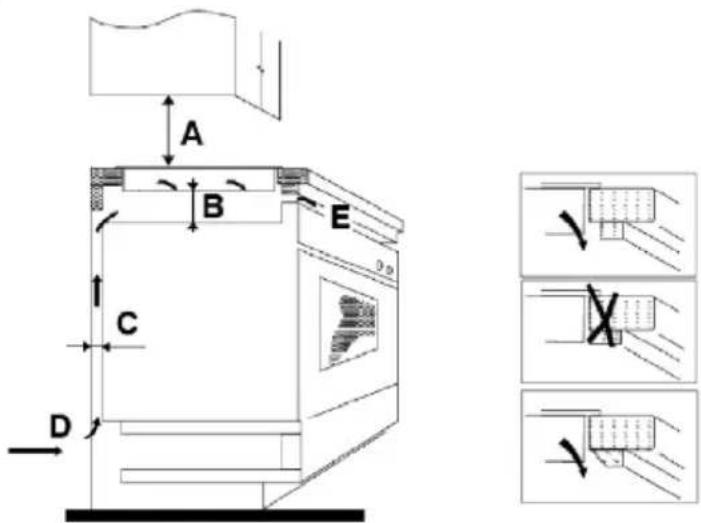

Za všech okolností se ujistěte, že je varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Ujistěte se, že je varná deska v dobrém stavu.

Jak je znázorněno níže

Poznámka: Bezpečná vzdálenost mezi varnou deskou a skříní nad varnou deskou by měla být nejméně 760 mm.

A B E C D

A (mm)	B (mm)	C (mm)	D	E
760	min. 50	min. 20	Přívod vzduchu	Výstup vzduchu 5 mm

Před instalací varné desky se ujistěte, že:

- Pracovní plocha je čtvercová a rovná a žádné konstrukční prvky nezasahují do prostorových požadavků.

• Pracovní plocha je vyrobena z tepelně odolného materiálu.

- Je-li varná deska nainstalována nad troubou, má trouba vestavěný chladicí ventilátor.

• Instalace splňuje všechny požadavky na vůli a příslušné normy a předpisy.

- Do trvalé elektroinstalace je zabudován vhodný izolační spínač zajišťující úplné odpojení od síťového napájení, který je namontován a umístěn tak, aby vyhovoval místním pravidlům a předpisům pro elektroinstalace.

- Izolační spínač musí být schváleného typu a musí zajišt'ovat oddělení kontaktu vzduchové mezery 3 mm ve všech pólech (nebo ve všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy umožňují tuto změnu požadavků).

• Izolační spínač je po instalaci varné desky zákazníkovi snadno přístupný.
  • V případě pochybností o instalaci se obrat’te na místní stavební úřady a právní předpisy.
• Pro povrchy stěn obklopující varnou desku používejte tepelně odolné a snadno čistitelné povrchové úpravy (jako jsou keramické dlaždice).

Po instalaci varné desky se ujistěte, že:

• Napájecí kabel není přístupný přes dvířka skříně nebo zásuvky.
• Je zajištěno dostatečné proudění vzduchu z vnější strany skříně k základně varné desky.
• Pokud je varná deska nainstalována nad zásuvkou nebo skříní, je pod základnou varné desky nainstalována tepelná ochranná bariéra.
• Izolační spínač je snadno přístupný zákazníkovi.

Před umístěním upevňovacích držáků

Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.

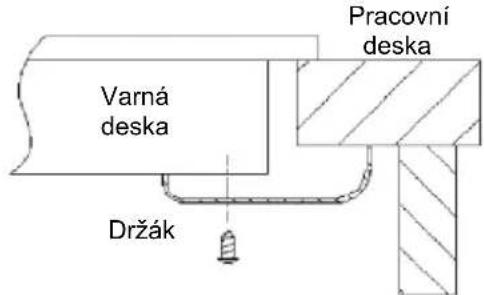

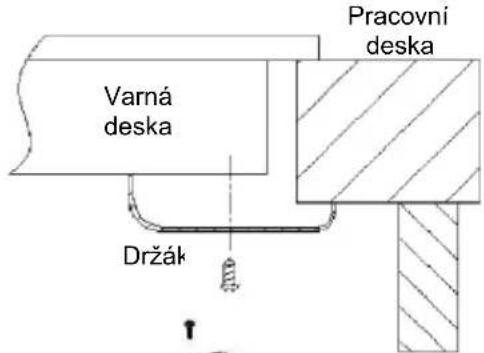

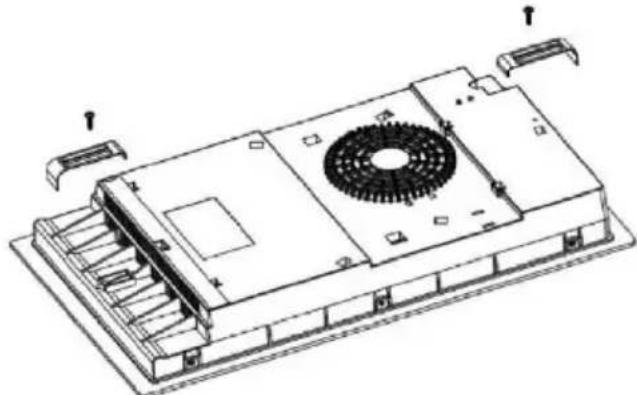

Umístění upevňovacích držáků (2 ks)

• Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.
• Po instalaci připevněte varnou desku na pracovní plochu pomocí čtyř držáků na spodní straně varné desky (viz obrázek).
  • Nastavte polohu držáku tak, aby vyhovovala tloušťce pracovní desky.

Varná deska Držák Pracovní deska

Varná deska Držák Pracovní deska

• Varnou desku musí instalovat kvalifikovaný personál nebo technici. Máme odborníky k vašim službám. Nikdy neprovádějte operaci sami.
• Varná deska nesmí být namontována na chladicí zařízení, myčku nádobí nebo sušičku.
• Je třeba zajistit bezproblémové vyzařování tepla varné desky a zvýšit tak její spolehlivost.
• Stěna a indukční varná zóna nad pracovní deskou musí odolávat teplu.
• Aby nedošlo k poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.
• Nepoužívejte parní čistič.

- Tuto sklokeramickou desku lze připojit pouze ke zdroji s impedancí systému nejvýše 0,427 ohmu. V případě potřeby si vyžádejte informace o impedanci systému od svého dodavatele.

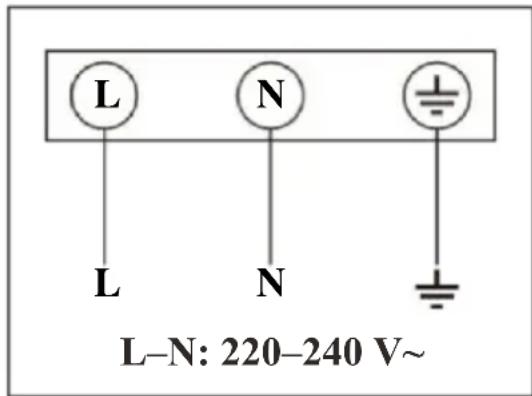

Připojení varné desky k sít'ovému napájení

Zásuvka musí být připojena k jednopólovému jističi v souladu s příslušnou normou.

Způsob připojení je znázorněn na obrázku níže.

L-N: 220-240 V~ L N ±

• Pokud je kabel poškozený nebo je nutné ho vyměnit, musí to provést technik poprodejního servisu s použitím vhodných nástrojů, aby se předešlo jakýmkoli nehodám.
• Pokud se spotřebič připojuje přímo k sít'ovému napájení, je nutné nainstalovat vícepólový jistič s minimální vzdáleností kontaktů 3 mm.
• Instalační technik musí zajistit, aby bylo vytvořeno správné elektrické spojení a aby vyhovovalo bezpečnostním předpisům.
• Kabel nesmí být ohnutý ani stlačený.
• Kabel se musí pravidelně kontrolovat a jeho výměnu smí provádět pouze osoba s náležitou kvalifikací.

Nevyhazujte tento výrobek jako netříděný komunální odpad.

Takovýto odpad je nutné sbírat odděleně pro účely speciální úpravy.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU a podle právních předpisů Spojeného království S.I. 3113/2013 o odpadních elektrickýc a elektronických zařízeních (OEEZ). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit jakémukoli možnému poškození životního prostředí a lidského zdraví, které by mohlo být jinak způsobeno, pokud by byl spotřebič zlikvidován nesprávným způsobem.

Symbol na výrobku označuje, že tento výrobek nelze likvidovat jako domácí od Odvezte ho na sběrné místo pro recyklaci elektrického a elektronického zboží.

Tento spotřebič vyžaduje specializovanou likvidaci odpadu. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku ziskáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

Údaje o nízké spotřebě energie podle nařízení Komise (EU) 2023/826.

Stav	Příkon	Doba, po které zařízení automaticky dosáhne daného stavu
Režim vypnuto	0,5 W	20 min

Nebezpečenstvo zásahu elektrickým prúdom

Dôležité bezpečnostné pokyny

Nebezpečenstvo zásahu elektrickým prúdom

Dôležité bezpečnostné pokyny

- Na varnú dosku neukladajte t'ažké predmety a nedovol'te, aby takéto predmety na ñu spadli.

- Deti do 8 rokov udržujte mimo dosahu alebo ich majte pod neustálym dohl'adom.

- Nepoužívajte parný čistič.

1. Zóna 1800 W, zvýšenie na 2100 W
2. Zóna 1800 W, zvýšenie na 2100 W
3. Zóna 3000 W, zvýšenie na 3600 W
4. Ovládací panel

Ovládací panel

5 88 8 8 8 3 6 2 4 1

Použitie dotykových ovládačov

Po dokončení varenia

Uzamknutie ovládacích prvkov

Dotknite sa tlačidla zámky || na 2 sekundy. Indikátor časovača zobrazí „Lo“. ||

Odomknutie ovládacích prvkov

1. Dotknite sa a 2 sekundy podržte ovládač || uzamknutia tlačidiel.

Automatické vypnutie

Úroveň výkonu	1	2	3	4	5	6	7	8	9
Východiskový časovač (hodiny)	8	8	8	4	4	4	2	2	2

Používanie časovača

A (mm)	B (mm)	C (mm)	D	E
760	50 mini	20 mini	Prívod vzduchu	Výstup vzduchu 5 mm

Pred umiestnením upevňovacích konzol
