MANUAL DE USUARIO HAB32SC HAIER

ADVERTENCIAS DE SEGURIDAD

LEA DETENIDAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL ELECTRODOMÉSTICO.

Instalación

Peligro de descarga eléctrica

• Desconecte el dispositivo de la red eléctrica antes de realizar cualquier operación o mantenimiento sobre este.
• Es fundamental y obligatorio conectar el dispositivo a un buen sistema de cableado a tierra.
• Los medios de desconexión deben estar incorporados en el cableado fijo de acuerdo con las reglas de cableado.
• Cualquier alteración en el sistema doméstico de cableado debe realizarla un electricista cualificado.
• El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

Peligro de corte

• Cuidado: los bordes del panel son afilados.
• Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

Instrucciones de seguridad importantes

• Lea estas instrucciones atentamente antes de instalar o utilizar este dispositivo.
• No se debe colocar nunca sobre el aparato materiales o productos combustibles.
• Asegúrese de que esta información se encuentre disponible para la persona responsable de la instalación del aparato, ya que esto podría reducir los costes de instalación.

• Para evitar peligros, el aparato debe instalarse conforme a las instrucciones de instalación.

• Solo una persona debidamente cualificada debe realizar la correcta instalación y conexión a tierra de este aparato.

• Este electrodoméstico debe conectarse a un circuito que incorpore un interruptor aislante que permita una desconexión completa de la fuente de alimentación.
• ADVERTENCIA: Utilice solamente los protectores de placas diseñados por el fabricante del electrodoméstico de cocina o los indicados por el fabricante del electrodoméstico en las instrucciones de uso como protectores adecuados o los incorporados en el electrodoméstico. El uso de protecciones inapropiadas puede causar accidentes.
• En caso de no realizarse correctamente la instalación del aparato, se podría invalidar cualquier reclamación de garantía o responsabilidad.
• En cuanto a los detalles de la instalación, consulte la sección .

Funcionamiento y mantenimiento

Peligro de descarga eléctrica

• No cocine sobre una placa rota o fracturada. Si la superficie de la placa está rota o fracturada, apague el aparato de inmediato, desconéctelo de la red eléctrica (enchufe de pared) y póngase en contacto con un técnico cualificado.
• Desconecte la placa del enchufe de pared antes de realizar operaciones de limpieza o mantenimiento.
• El incumplimiento de estos consejos puede resultar en una descarga eléctrica o la muerte.

Peligro para la salud

- Este aparato cumple las normativas de seguridad electromagnética.

Peligro de superficie caliente

- Durante el uso, algunas piezas accesibles del aparato se calentarán lo suficiente como para causar quemaduras.

• No deje que el cuerpo, la ropa o cualquier otro elemento más allá de los accesorios de cocina adecuados entren en contacto con la vitrocerámica hasta que la superficie esté fría.
• No se deberían colocar sobre la superficie de la placa objetos metálicos tales como cuchillos, tenedores, cucharas y tapas, ya que pueden calentarse.
• Los niños menores de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente vigilados.
• Las asas de las cacerolas pueden estar calientes al tacto. Asegúrese de que las asas de las cacerolas no sobresalgan sobre otras zonas de cocinado que estén encendidas. Mantenga las asas lejos del alcance de los niños.
• El incumplimiento de estos consejos puede resultar en quemaduras y escaldaduras.

Peligro de corte

• La afilada cuchilla de un rascador de placas aparece cuando se retrae la cubierta de seguridad. Utilícelo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.
• Si no se siguen estas precauciones, se pueden producir lesiones o cortes.

Instrucciones de seguridad importantes

• Nunca deje el aparato desatendido cuando se encuentre en uso. Los derrames causan humo y residuos de grasa que pueden prender.
• Nunca utilice el aparato como superficie de trabajo o almacenamiento.
• Nunca deje objetos o utensilios sobre el aparato.
• Nunca utilice el aparato para templar o calentar la habitación.
• Después del uso, apague siempre las zonas de cocción y la placa tal y como se describe en este manual (p. ej., mediante los controles táctiles).

- No permita que los niños jueguen con el aparato, se sienten, se pongan de pie o trepen por él.

- No almacene objetos interesantes para los niños en armarios que se encuentren sobre el aparato. Si los niños trepan por la placa, pueden sufrir lesiones graves.

- No deje a los niños solos o sin vigilancia en la zona en la que se encuentre el aparato en uso.

- Los niños o personas con diversidad funcional que tengan limitada su capacidad para utilizar el aparato deberían tener una persona responsable y competente que les instruya sobre su empleo. El instructor debería estar satisfecho de que puedan utilizar el aparato sin peligro para sí mismos o su entorno.

- No repare ni reemplace ninguna pieza del aparato a menos que se haya recomendado específicamente en el manual. El resto de operaciones de servicio las deberá realizar un técnico cualificado.

- No utilice un limpiador a vapor para limpiar la placa.

- No coloque ni deje caer objetos pesados sobre la placa.

- No se ponga de pie sobre la placa.

- No utilice cacerolas con bordes dentados ni arrastre ollas por la superficie de cristal, ya que estas acciones podrían rayar el cristal.

- No utilice estropajos u otros agentes limpiadores muy agresivos para limpiar la placa, ya que esto puede rayar la vitrocerámica.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.

- ¡Este electrodoméstico está destinado únicamente a ser utilizado en un entorno doméstico! ¡El uso comercial de cualquier tipo no está cubierto por la garantía del fabricante!

- ADVERTENCIA: El electrodoméstico y sus accesorios se calientan durante el uso. Los niños pequeños deben mantenerse alejados de este electrodoméstico.

• Debe prestarse atención para no tocar los elementos que producen calor.
• Los niños menores de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente vigilados.
• Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan sido supervisados o hayan recibido las instrucciones necesarias para un uso seguro, y comprendan los riesgos que esto implica.
• Los niños no deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
• ADVERTENCIA: Dejar desatendida la placa de cocción mientras se cocina con grasa o aceite puede ser peligroso, y se podría originar un incendio. NUNCA intente apagar un incendio con agua; debe apagar el electrodoméstico y cubrir posteriormente la llama, p. ej., con una tapa o una manta contra incendios.
• ADVERTENCIA: Peligro de incendio: no almacene artículos sobre las superficies de cocción.
• ADVERTENCIA: Si la superficie está fracturada, apague el aparato para evitar la posibilidad de descarga eléctrica para superficies de placa vitrocerámica o material similar que protege las piezas vivas.
• No se deben utilizar limpiadores a vapor.
• El aparato no está diseñado para que se use por medio de un temporizador externo o sistema de control remoto independiente.
• PRECAUCIÓN: El proceso de cocción tiene que ser supervisado. Un proceso de cocción breve debe supervisarse constantemente.
• No se puede acceder al cable de alimentación después de la instalación.

Descripción general del producto

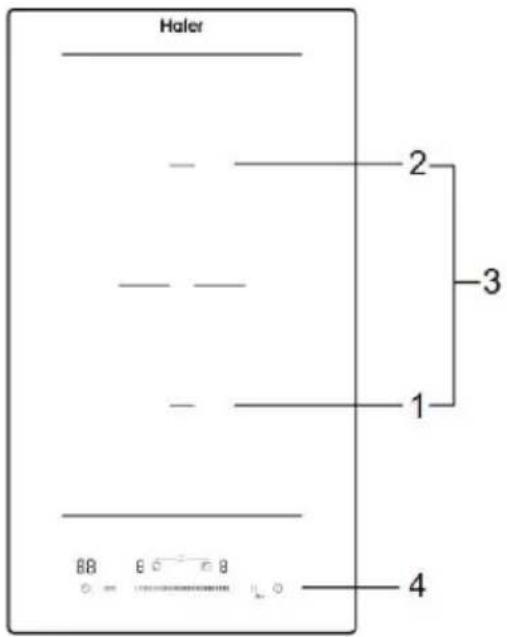

Vista superior

Haier 2 3 1 4 88 8 8 8

1. Zona de 1800 W, potencia máxima 2100 W

2. Zona de 1800 W, potencia máxima 2100 W

3. Zona de 3000 W, potencia máxima 3600 W

4. Panel de control

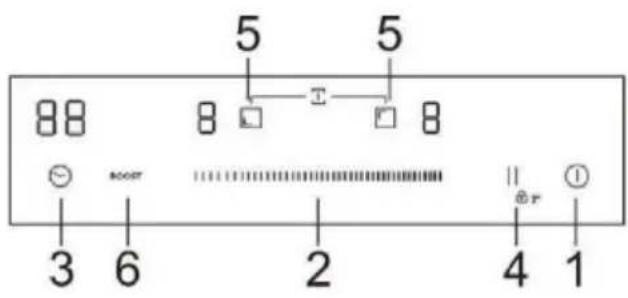

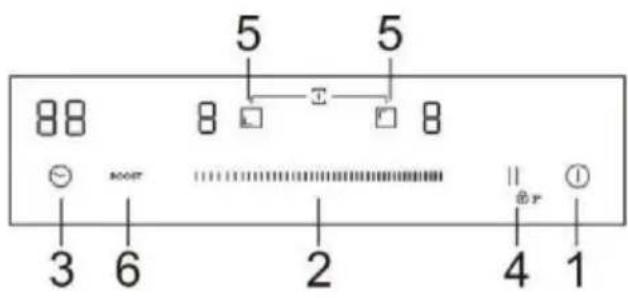

El panel de control

1. Control de ENCENDIDO/APAGADO

2. Control de ajuste de potencia/ del temporizador

3. Control del temporizador

4. Control de pausa/bloqueo

5. Controles de selección de la zona de calentamiento

6. Control de la función Potencia Máxima

Información del producto

La placa de vitrocerámica/inducción puede satisfacer diferentes tipos de demandas culinarias debido a la calefacción por cable de resistencia, el control microcomputarizado y la selección de múltiples potencias: se trata de la mejor elección para las familias modernas.

La placa se centra en los clientes y adopta un diseño personalizado. La placa tiene prestaciones seguras y fiables, lo que hace que su vida sea más cómoda y permite disfrutar plenamente del placer de la vida.

Sobre la cocina de inducción

La inducción es una tecnología de cocción segura, avanzada, eficiente y económica. Funciona a partir de vibraciones electromagnéticas que generan calor directamente sobre la cacerola, en lugar de hacerlo

indirectamente mediante el calentamiento de la superficie de cristal. El cristal se calienta únicamente porque la cacerola puede llegar a calentarlo.

circuito magnético placa vitrocerámica bobina de inducción corrientes inducidas

Antes de utilizar su nueva placa de inducción

• Lea esta guía, prestando especial atención a la sección «Advertencias de Seguridad».
- Retire todas las películas protectoras que pudieran quedar aún en la placa de inducción.

Uso de los controles táctiles

• Los controles responden al tacto, por lo que no es necesario aplicar presión.
  • Utilice la yema del dedo, no la punta.
  • Se oye un pitido cada vez que se registra un contacto táctil.
• Asegúrese de que los controles estén siempre limpios, secos y de que no haya ningún objeto (p. ej., un utensilio o trapo) que los cubra. Incluso una pequeña capa de agua puede dificultar el funcionamiento de los controles.

Elección de los accesorios de cocina adecuados

• Utilice únicamente accesorios de cocina con base apta para cocinas de inducción. Busque el símbolo de inducción en el embalaje o en la parte inferior de la cacerola.
• Se puede comprobar si los accesorios de cocina son aptos realizando una prueba de imán. Pase un imán por la base de la cacerola. Si se produce atracción, la cacerola es apta para inducción.

- Si no se dispone de un imán:

1. Ponga un poco de agua en la cacerola que se desee comprobar.
2. Siga los pasos indicados en 'Empezar a cocinar'.
3. Si no parpadea en la pantalla y se calienta el agua, la cacerola es apta.

- Los accesorios de cocina fabricados con los siguientes materiales no son aptos: acero inoxidable puro, aluminio o cobre sin base magnética, cristal, madera, porcelana, cerámica y loza.

Tamaño del quemador (mm)	Utensilios de cocina mínimos (diámetro/mm)
180	140
Zona puente	250

No utilice accesorios de cocina con bordes dentados o base curvada.

Asegúrese de que la base de la cacerola sea lisa, se mantenga en posición plana sobre el cristal y sea del mismo tamaño que la zona de cocción. Centre la cacerola sobre la zona de cocción.

Levante siempre las cacerolas de la placa de vitrocerámica y no las deslice, ya que podría arañarse el cristal.

- Utilice cacerolas cuyo diámetro de la zona ferromagnética (base de la cacerola) esté en la gama de medidas de la tabla de abajo. (Tabla 1)

• Si utiliza ollas más pequeñas, el rendimiento podría verse afectado
• Si utiliza una olla de diámetro inferior al que se indica en la tabla anterior, es posible que no se pueda detectar

Según el tamaño de la zona se pueden utilizar ollas de diferentes diámetros, como se ve en la siguiente imagen:

Ø140 Ø180 Ø210

- Si la parte ferromagnética cubre parcialmente la base de la sartén, sólo se calentará la zona ferromagnética; el resto de la base no se puede calentar a una temperatura suficiente para cocinar.

- Si la zona ferromagnética no es homogénea, sino que tiene otros materiales como el aluminio, esto puede afectar al calentamiento y la detección de la cacerola.

Si la base de la cacerola es similar a las imágenes a continuación, es posible que no se pueda detectar.

Uso de la placa de inducción

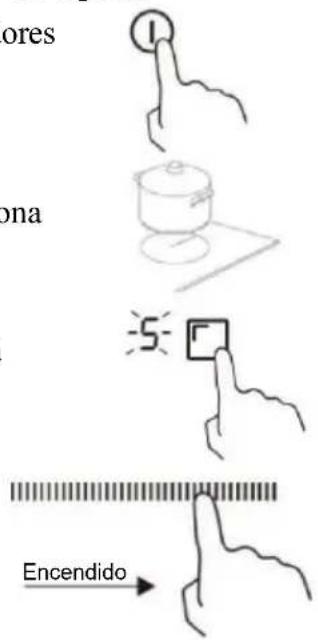

Empezar a cocinar

Después del encendido, el zumbador pita una vez, todos los indicadores se iluminan durante 1 segundo y luego se apagan, indicando que la placa ha entrado en el estado de espera.

1. Toque el interruptor de ENCENDIDO/APAGADO Ⓐ, todos los indicadores muestran "-".

2. Coloque una cacerola adecuada sobre la zona de cocción que se vaya a utilizar. Asegúrese de que la base de la cacerola y la superficie de la zona de cocción estén limpias y secas.

3. Al tocar el control de selección de la zona de calentamiento, parpadeará el indicador junto a la llave.

4. Seleccione un ajuste de calor tocando el control deslizante.

- Si no se selecciona un ajuste de calor en 1 minuto, la placa se apaga automáticamente. Habrá que empezar de nuevo desde el paso 1.

- El ajuste del calor se puede modificar en cualquier momento durante la cocción.

lores ona Encendido

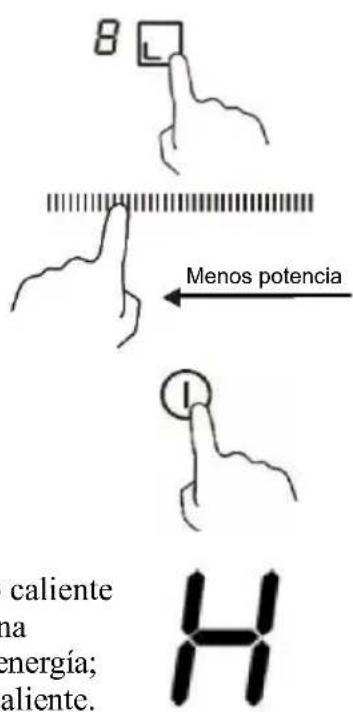

Cuando haya terminado de cocinar

1. Toque la selección de zona de calentamiento que se desee apagar.

2. Apague la zona de cocción tocando el control deslizante hasta "0". Asegúrese de que la pantalla muestre «0».

3. Apague toda la placa pulsando el control de ENCENDIDO/APAGADO.

4. Tenga cuidado con las superficies calientes Se mostrará "H", lo que significa que la zona de cocción está demasiado caliente al tacto. Ésta desaparecerá cuando la superficie se haya enfriado hasta una temperatura segura. También puede utilizarse como función de ahorro de energía; si desea calentar otras cacerolas, utilice la zona de cocción que aún esté caliente.

8 L Menos potencia I caliente na energía; aliente. H

Uso de la función Potencia Máxima

Activar la función Potencia Máxima

1. Seleccione la zona con función de Potencia máxima.

Nota: El ajuste de potencia de la zona puente funciona igual que cualquier otra zona normal.

1. Toque la tecla de Potencia máxima cuando la pantalla parpadee, la indicación del nivel de potencia mostrará "P".

Cancelar la función Potencia Máxima

1. Seleccione la zona con función de Potencia máxima.

2. Toque el control deslizante para cancelar la función Potencia Máxima y seleccionar el nivel que desea establecer.

- La función Potencia Máxima solo puede durar 5 minutos, después de los cuales la zona volverá al nivel 9 automáticamente.

Uso de la función Pausa

1. Pulse el control Pausa, || las zonas de calentamiento dejan de funcionar. Todos los indicadores de zona muestran "||"

1. Pulse el control Pausa || una vez más, todas las zonas de calentamiento volverán a su ajuste original.

2. La función está disponible cuando una o más zonas de calentamiento están funcionando.

3. Si no cancela el modo de parada de funcionamiento en 30 minutos, la placa de inducción se apagará automáticamente.

Bloqueo de los controles

• Se pueden bloquear los controles para evitar el uso no intencional (p. ej., que los niños enciendan las zonas de cocción de forma accidental).
• Cuando los controles están bloqueados, todos los controles excepto el de ENCENDIDO/APAGADO se encuentran deshabilitados.
• El control de bloqueo puede activarse/desactivarse con el ENCENDIDO/APAGADO de la placa.

Para bloquear los controles

Toque el bloqueo durante 2 segundos. El indicador del temporizador mostrará “Lo”.

Para desbloquear los controles

1. Toque y mantenga pulsado el control de bloqueo || 2" durante 2 segundos.

2. Ahora puede empezar a usar su placa.

Cuando la placa se encuentra en modo bloqueo, todos los controles se deshabilitan, excep el de ENCENDIDO/APAGADO; la placa se puede apagar en cualquier momento con el control de ENCENDIDO/APAGADO en caso de emergencia, pero deberá desbloquear la placa para volver a usarla.

Indicador de calor residual

Cuando la placa ha estado funcionando durante un tiempo, queda algo de calor resid La letra “H” aparece para avisar al usuario que se mantenga alejado de ella.

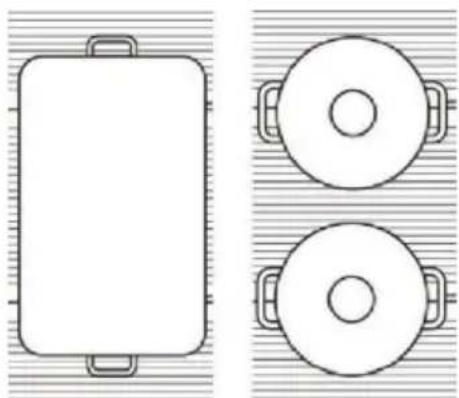

Uso de la función de zona puente

• Se puede utilizar como una sola zona o como dos zonas individuales en función de las necesidades de cocción en cada situación.
• Consta de dos inductores independientes que pueden controlarse por separado. Cuando la zona puente está en marcha, solo se activa la zona cubierta por la batería de cocina.
• Para garantizar la detección de la olla y la distribución uniforme del calor, centre correctamente la olla.

Activar la función de zona puente

1. Para activar la zona puente como una única zona grande, pulse la tecla de zona delantera y la tecla de zona trasera al mismo tiempo.
2. El zumbador emite un pitido indicando que la placa de inducción entra en selección de zona puente, y el indicador correspondiente parpadeará.
3. Seleccione el nivel de potencia que desea ajustar tocando el control deslizante.

Cancelar la función de zona puente

1. Toque una de las zonas de cocción para cancelar la función de la zona puente.
2. El ajuste de potencia funciona como en cualquier otra zona normal.

Apagado automático

Función de seguridad de la placa con la que se apaga automáticamente. Esto ocurre cuando se olvida de apagar una zona de cocción. Los tiempos de apagado predeterminados se muestran en la siguiente tabla:

Nivel de potencia	1	2	3	4	5	6	7	8	9
Tiempo de funcionamiento predeterminado (hora)	8	8	8	4	4	4	2	2	2

Uso del temporizador

• Puede usarlo como temporizador de corte para apagar una o más zonas de cocción después de que se acabe el tiempo.
• Puede ajustar el temporizador a hasta 99 minutos.

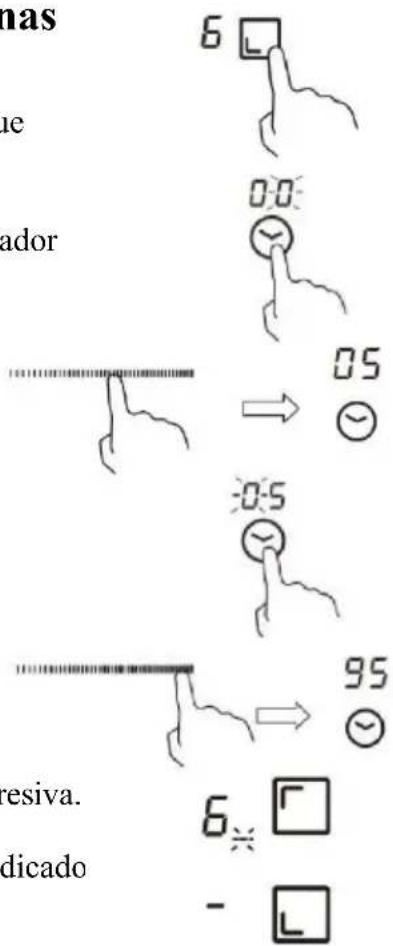

Uso del temporizador para apagar una o más zonas de cocción

1. Toque el control de selección de zona de calentamiento para la que se desee ajustar el temporizador.
2. Al tocar el control del temporizador, se mostrará "00" en el indicador del contador y empezará a parpadear "0".
3. Ajuste el tiempo tocando el control del temporizador (ej.: 5).
4. Al tocar el control del temporizador de nuevo, parpadeará el "0".
5. Ajuste el tiempo tocando el control (ej. 9); ahora, el tiempo que ha seleccionado es de 95 minutos.
6. Cuando se ajusta el tiempo, se inicia de inmediato la cuenta regresiva. La pantalla mostrará el tiempo restante.

NOTA: Habrá un punto rojo en la esquina inferior derecha del indicado del nivel de potencia que indica que esa zona está seleccionada.

nas ne ador 6 0:0 05 0:5 95 resiva. dicado 6 -

1. Cuando finaliza el temporizador de cocción, se apagará la zona de cocción correspondiente de forma automática.

Nota: Las otras zonas de cocción que estuvieran encendidas con anterioridad seguirán funcionando.

Si el temporizador está configurado en más de una zona:

1. Cuando configure el temporizador para varias zonas de cocción, se indicarán puntos rojos de las zonas de cocción pertinentes. La pantalla del temporizador muestra el temporizador de minutos. Parpadeará el punto de la zona seleccionada.

15 ~ → 3.# 6.

(puesto a 15 minutos)

(puesto a 45 minutos)

1. Una vez transcurrido el tiempo especificado, la zona de cocción correspondiente se apagará. Entonces, se mostrará la temporización de la otra zona y parpadeará el punto correspondiente a dicha zona.

30 → 6_※ □

Nota: Toque el control de la zona de cocción; se mostrará la temporización correspondiente en el indicador del temporizador.

Directrices de cocción

Tenga cuidado al freír, puesto que el aceite y la grasa se calientan muy rápido, especialmente si se usa la función Potencia Máxima. A temperaturas muy altas, el aceite y la grasa se quem an espontáneamente, lo que puede dar lugar a un riesgo grave de incendio.

Consejos de cocción

• Cuando los alimentos alcancen la ebullición, reduzca el ajuste de potencia.
• El uso de una tapa reducirá los tiempos de cocción y se ahorrará energía al conservar el calor.
• Minimice la cantidad de líquido o grasa para reducir los tiempos de cocción.
• Empiece a cocinar con un ajuste alto y reduzca el nivel cuando el alimento se haya calentado por completo.

Cocinar a fuego lento, cocinar arroz

• La cocción a fuego lento se produce por debajo del punto de ebullición, a unos 85 °C, cuando las burbujas solo suben ocasionalmente a la superficie del líquido de cocción. Es la clave para preparar deliciosas sopas y caldos suaves, ya que los sabores se desarrollan sin cocinar en exceso los alimentos. También se deberían cocinar así las salsas con base de huevo y espesadas con harina, por debajo del punto de ebullición.
• Algunas tareas, incluyendo la cocción de arroz por el método de absorción, pueden requerir un ajuste más alto que el ajuste más bajo para asegurar que la comida se cueza correctamente en el tiempo recomendado.

Soasar un filete

Para cocinar sabrosos filetes:

1. Deje la carne a temperatura ambiente durante alrededor 20 minutos antes de cocinarla.
2. Caliente una sartén de base pesada.
3. Unte ambos lados del filete con aceite. Vierta una pequeña cantidad de aceite sobre la sartén caliente y, después, coloque la carne en ella.
4. Dé la vuelta al filete una sola vez durante el cocinado. El tiempo exacto de cocinado dependerá del grosor del filete y del punto de cocción deseado. El tiempo puede variar entre 2 y 8 minutos por lado. Aplique presión al filete para calibrar su grado de cocción: cuanto más firme resulte, más «hecho» estará.
5. Deje reposar el filete sobre un plato caliente unos minutos para permitir que se asiente y se ponga más tierno antes de servirlo.

Para saltear

1. Escoja un wok con base plana apto para vitrocerámica o una sartén grande.
2. Deje preparados todos los ingredientes y accesorios necesarios. El salteo debe ser rápido. Si se cocinan grandes cantidades, cocine los alimentos en pequeñas porciones.
3. Precaliente la sartén brevemente y añada dos cucharadas de aceite.
4. Cocine primero la carne, apártela y manténgala templada.
5. Saltee las verduras. Cuando estén calientes, pero cujientes, ajuste la zona de cocción a una menor potencia, introduzca de nuevo la carne en la sartén y añada la salsa.
6. Remueva los ingredientes con cuidado para asegurar un calentamiento homogéneo.
7. Sirva de inmediato.

Ajustes de calor

Ajuste de calor	Idoneidad
1-2	Calentamiento suave de pequeñas cantidades de comidaDerretir chocolate, mantequilla y alimentos que se queman fácilmenteCocinado suave a fuego lentoCalentamiento lento
3-4	RecalentamientoCocinado rápido a fuego lentoCocer arroz
5-6	Tortitas
7-8	SalteadosCocer pasta
9	SofreírSoasarLlevar sopa al punto de ebulliciónHervir agua

Cuidado y limpieza

¿Qué?	¿Cómo?	¡Importante!
Suciedad diaria en el cristal (huellas dactilares, marcas, manchas de alimentos o derrames no azucarados sobre el cristal)	1. Desconecte la placa de la alimentación.2. Aplique un limpiador de placas cuando el cristal esté aún templado (pero no caliente)3. Aclare y seque con un paño limpio o papel de cocina.4. Vuelva a conectar la placa.	• Cuando se desconecta la alimentación de la placa, no habrá ninguna indicación de «superficie caliente», pero la zona de cocinado puede seguir estando caliente. Extreme el cuidado.• Los estropajos duros, algunos de nailon y agentes de limpieza muy abrasivos pueden rayar el cristal. Lea siempre la etiqueta para comprobar si un estropajo o limpiador es adecuado.• Nunca deje residuos de limpieza sobre la placa: puede mancharse el cristal.
Derrames, alimentos derretidos y derrames azucarados calientes sobre el cristal.	Retire estos restos de inmediato con una paleta de pescado, cuchillo de pala o cuchilla aptos para placas de vitrocerámica, pero tenga cuidado con las superficies de cocción calientes:1. Desconecte la placa del enchufe de pared.2. Coloque la cuchilla o el utensilio en un ángulo de 30° y rasque los residuos hacia una zona fría de la placa.3. Limpie los residuos con un paño o papel de cocina.4. Siga los pasos de 2 a 4 para la «suciedad cotidiana sobre el cristal» mencionada anteriormente.	• Retire las manchas y restos de alimentos derretidos y azucarados lo antes posible. Si se dejan enfriar sobre el cristal, puede resultar difícil retirarlos o incluso pueden producir daños permanentes a la superficie de cristal.• Peligro de corte: cuando la cubierta de seguridad se retrae, la cuchilla del rascador es muy afilada. Utilícelo con extremo cuidado y guárdelo siempre de forma segura y fuera del alcance de los niños.
Salpicaduras sobre los controles táctiles	1. Desconecte la placa de la alimentación.2. Enjabone la mancha3. Limpie la zona del control táctil con una esponja o paño húmedo y limpio.4. Seque completamente la zona con papel de cocina.5. Vuelva a conectar la placa.	• Puede que la placa pite y se apague sola, y puede que los controles no funcionen cuando haya líquido sobre ellos.Asegúrese de secar la zona del control táctil antes de volver a encender la placa.

Trucos y consejos

Problema	Causas posibles	Qué hacer
La placa de cocción no se puede encender.	No hay alimentación.	Asegúrese de que la placa esté conectada al suministro eléctrico y que este esté encendido.Compruebe si hay algún corte de energía en su casa o en la zona. Si se han realizado todas las comprobaciones y el problema persiste, llame a un técnico cualificado.
Los controles táctiles no responden.	Los controles están bloqueados.	Desbloquee los controles. Vaya a la sección «Uso de la placa de vitrocerámica» para obtener instrucciones.
Los controles táctiles son difíciles de manejar.	Puede que haya una ligera capa de agua sobre los controles o puede que se esté utilizando la punta de los dedos para tocarlos.	Asegúrese de que la zona del control táctil esté seca y utilice la yema de los dedos para tocar los controles.
Se está rayando el cristal.	Utensilios de cocina con extremos rugosos.Se están utilizando estropajos o productos de limpieza abrasivos e inadecuados.	Utilice utensilios de cocina con bases planas y lisas. Vea «Elegir los utensilios de cocina adecuados».Vea «Cuidado y limpieza».
Algunas sartenes emiten ruidos de crujidos o chasquidos.	Esto puede estar causado por la fabricación de los utensilios de cocina (capas de diferentes metales que vibran de manera diferente).	Es algo normal para los utensilios de cocina y no indica ningún fallo.
La placa de inducción emite un sonido grave de zumbido cuando se utiliza con un ajuste de temperatura alta.	Esto se debe a la tecnología de la cocina de inducción.	Es normal, pero el ruido debería reducirse o desaparecer por completo cuando se baja el ajuste de temperatura.
Se oye un ruido de ventilador procedente de la placa de inducción.	La placa de inducción incluye un ventilador de refrigeración integrado para evitar que se recaliente la electrónica. Puede seguir funcionando incluso después de haber apagado la placa de inducción.	Esto es normal y no requiere ninguna acción. No desconecte la placa del enchufe de pared mientras el ventilador esté funcionando.
Las cacerolas no se calientan y se muestra en la pantalla.	La placa de inducción no puede detectar la cacerola porque no es apta para la cocina de inducción.La placa de inducción no puede detectar la cacerola porque es demasiado pequeña para la zona de cocción o no se ha centrado convenientemente sobre ella.	Utilice utensilios de cocina aptos para inducción. Vea la sección «Elegir los utensilios de cocina adecuados».Centre la cacerola y asegúrese de que su base se ajusta al tamaño de la zona de cocción.
La placa de inducción o una zona de cocción se ha apagado inesperadamente, se oye un sonido y se muestra un código de error (normalmente alternando con uno o dos dígitos en la pantalla del temporizador de cocción).	Fallo técnico.	Anote las letras y números del error, desconecte la placa del enchufe y contacte con un técnico cualificado.

Pantalla de fallos e inspección

Si aparece una anomalía, la placa de inducción entrará automáticamente en el estado de protección y mostrará los correspondientes códigos de protección:

Problema	Causas posibles	Qué hacer
E4/E5	Fallo del sensor de temperatura	Póngase en contacto con el proveedor.
E7/E8	Fallo del sensor de temperatura de IGBT.	Póngase en contacto con el proveedor.
E2/E3	Voltaje de alimentación anormal	Compruebe que la alimentación eléctrica sea normal. Conecte después de que la alimentación eléctrica sea normal.
E6/E9	Mala radiación de calor de la placa de inducción	Reinicie después de que la placa de inducció se enfríe.

Los fallos indicados anteriormente son los más comunes.

No desmonte la unidad usted mismo para evitar peligros y daños a la placa de inducción.

Especificaciones técnicas

Placa de inducción	HAB32SC
Zonas de cocción	2 zonas
Voltaje de alimentación	220-240 V~ 50/60 Hz
Potencia eléctrica instalada	3600 W
Tamaño del producto D×W×H (mm)	290×520×58
Dimensiones de empotrado A×B (mm)	270×490

El peso y las dimensiones son aproximados. Dado que estamos en constante mejora de nuestros productos, puede que cambiemos las especificaciones y el diseño sin previo aviso.

Instalación

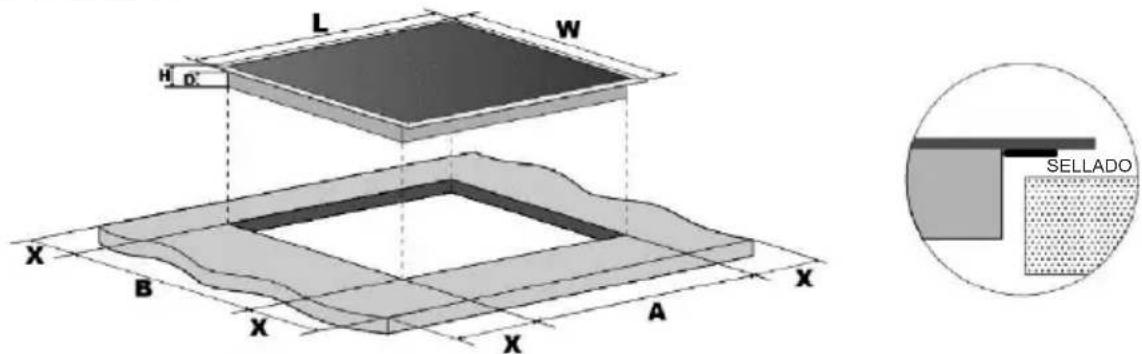

Selección del equipo de instalación

• Corte la superficie de trabajo conforme a las dimensiones que se muestran en el plano.
- A los efectos de instalación y uso, se debería mantener un espacio mínimo de 50 mm alrededor del agujero.
- Asegúrese de que el grosor de la superficie de trabajo sea de al menos 30 mm. Seleccione un material para la superficie de trabajo resistente al calor para evitar la deformación típica ocasionada por la irradiación de calor procedente de la placa caliente. Tal y como se muestra a continuación:

Advertencia: El material de la superficie de trabajo debe utilizar la madera impregnada u otro material aislante.

En cualquier caso, asegúrese de que la placa esté bien ventilada y la toma y salida de aire no estén bloqueadas. Asegúrese de que la placa esté en buen estado de trabajo. Tal y como se muestra a continuación

Nota: La distancia de seguridad entre la placa y el armario encima de esta debe ser de al menos 760 mm.

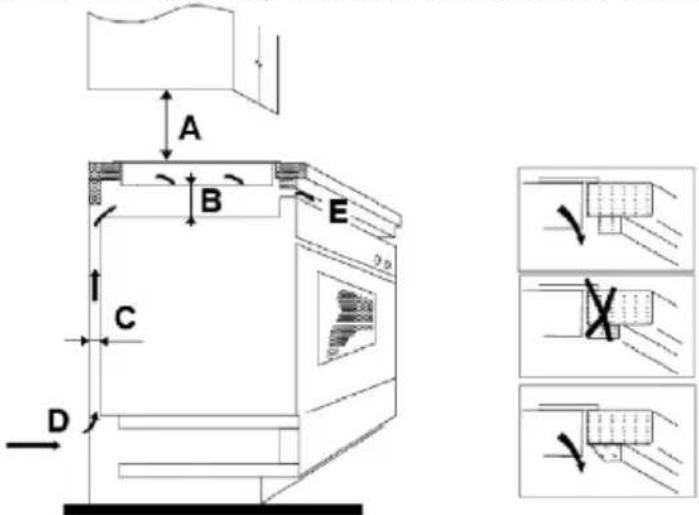

A B E C D

Antes de instalar la placa, asegúrese de que:

- La superficie de trabajo sea cuadrada y esté nivelada, y que ningún elemento estructural interfiera con los requisitos de espacio.

• La superficie de trabajo esté fabricada en un material resistente al calor.

- Si la placa se instala encima de un horno, este debe contar con un ventilador de refrigeración integrado.

- La instalación cumpla con todos los requisitos de espacio y las normas y reglamentos aplicables.

- Se incluya un interruptor aislante adecuado que permita una desconexión total de la alimentación eléctrica y está montado y colocado de manera que se cumpla la normativa y reglamento local en materia de cableado.

- El interruptor aislante sea de un tipo aprobado y permita una separación de contacto de espacio de aire de 3 mm en todos los polos (o en todos los conductores [de fase] activos, si las normas locales de cableado permiten esta variación de los requisitos).

- El interruptor aislante esté accesible fácilmente para el cliente con la placa instalada.

• Se consulte a las autoridades locales de construcción y la normativa si hay dudas en cuanto a la instalación.
• Se usan acabados resistentes al calor y fáciles de limpiar (tales como azulejos de cerámica) para las superficies de pared que rodeen la placa.

Cuando haya instalado la placa, asegúrese de que:

• El cable de suministro eléctrico no esté accesible a través de las puertas o cajones del armario.
• Haya un flujo adecuado de aire desde el exterior del armario hasta la base de la placa.
• Si la placa se instala encima de un cajón o espacio de armario, se haya instalado una barrera de protección térmica debajo de la base de la placa.
• El interruptor de aislamiento sea fácilmente accesible para el cliente.

Antes de colocar las abrazaderas de fijación

La unidad debe colocarse sobre una superficie estable y lisa (utilice el embalaje). No aplique fuerza sobre los controles que sobresalen de la placa.

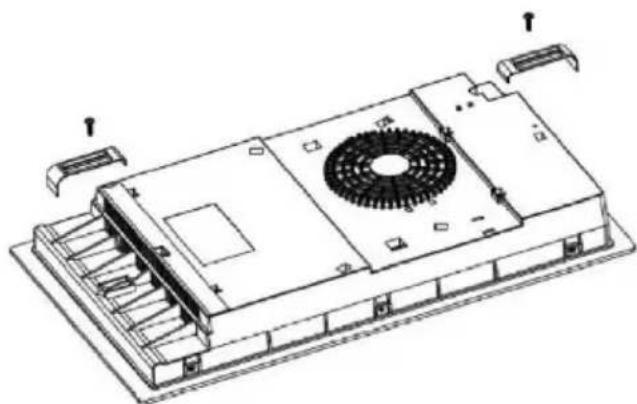

Colocar las abrazaderas de fijación (2 uds.)

• La unidad debe colocarse sobre una superficie estable y lisa (utilice el embalaje). No aplique fuerza sobre los controles que sobresalen de la placa.
• Fije la placa sobre la superficie de trabajo atornillando cuatro abrazaderas en la parte inferior de la placa (vea la imagen) después de la instalación.
• Ajuste la posición de la abrazadera para que se adapte a los diferentes grosores de la superficie de trabajo.

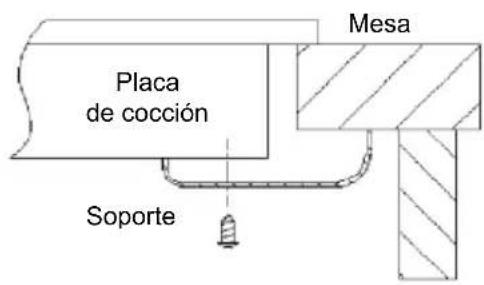

Placa de cocción Soporte Mesa

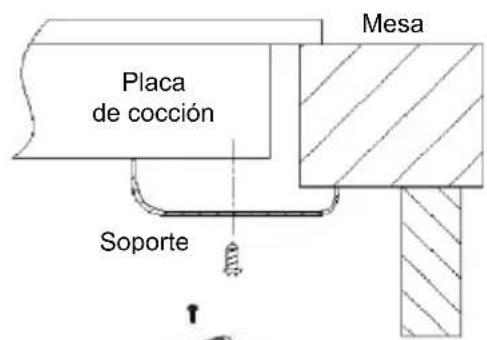

Placa de cocción Soporte Mesa

• La placa debe instalarla personal o técnicos cualificados. Contamos con profesionales que están a su servicio. No realice ninguna operación usted mismo.
• La placa no debe montarse en equipos de refrigeración, lavavajillas y secadoras rotativas.
• La placa debe instalarse de manera que se garantice la mejor irradiación de calor para mejorar su fiabilidad.
• La pared y la zona de calentamiento inducido encima de la superficie de trabajo deben soportar el calor.
• Para evitar daños, la capa intermedia y el adhesivo deben ser resistentes al calor.
• No se deben utilizar limpiadores a vapor.

- Esta vitrocerámica solo se puede conectar a un suministro con impedancia del sistema de no más de 0,427 ohm. En caso necesario, consulte a su autoridad de suministro para obtener información sobre la impedancia del sistema.

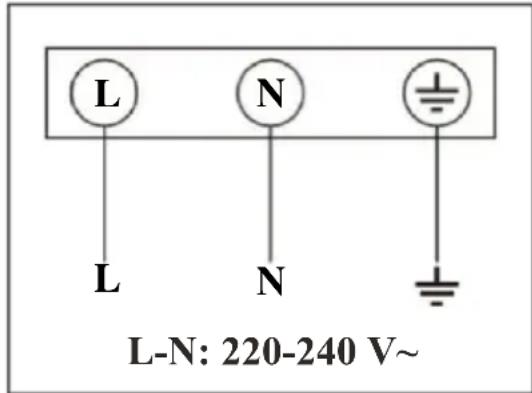

Conectar la placa a la red eléctrica

La fuente de alimentación debe conectarse, de acuerdo con las normas pertinentes, a un disyuntor monopolar. El método de conexión se muestra a continuación.

L-N: 220-240 V~ L L N N

• Si el cable está dañado o se debe reemplazar, esto debe ser hecho por un técnico de posventa utilizando las herramientas adecuadas, a fin de evitar cualquier accidente.
• Si el aparato se conecta directamente a la red eléctrica, deberá instalarse un disyuntor omnipolar con un espacio mínimo de 3 mm entre los contactos.
• El instalador debe garantizar que la conexión eléctrica se realice correctamente y que cumpla con las normas en materia de seguridad.
• El cable no debe estar doblado ni comprimido.
• Debe comprobarse el cable regularmente y solo lo puede reemplazar un técnico cualificado.

ELIMINACIÓN: No elimine este producto como basura municipal sin clasificar. La recogida de este tipo de residuos debe hacerse de forma separada para, en caso necesario, darle un tratamiento especial.

Este aparato está etiquetado de conformidad con la directiva europea 2012/19/UE y según la legislación del Reino Unido S.I. 3113/2013 sobre residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar una eliminación correcta de este aparato, se ayuda a evitar posibles daños al medio ambiente y a la salud de las personas, peligros que podrían ocasionarse si se eliminara de forma incorrecta.

El símbolo del producto indica que no debe tratarse como basura doméstica normal. Se debe llevar a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Este aparato requiere una eliminación especializada. Para más información sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su ayuntamiento, servicio de basuras domésticas o establecimiento en el que lo adquirió.

Para información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su oficina municipal, servicio de basuras domésticas o el establecimiento en el que adquirió el producto.

Datos de bajo consumo según el Reglamento (UE) 2023/826 de la Comisión.

Condición	Consumo eléctrico	Periodo tras el cual el equipo alcanza automáticamente la condición
Modo desactivado	0,5 W	20 min

CONSIGNES DE SÉCURITÉ

VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL.

Installation

1. Zona de 1800 W, boost para 2100 V
2. Zona de 1800 W, boost para 2100 V
3. Zona de 3000 W, boost para 3600 V
4. Painel de controlo

O painel de controlo

5 8 8 8 BOOT7 3 6 2 4 1 5 I II r

Utilizar o temporizador

Nota: Outra zona de cozedura continuará a funcionar se tiver sido ligada anteriormente.

(definir para 15 minutos)

(definir para 45 minutos)

Indicador de calor residual
