BRUKSANVISNING M1H-ZP12-254A-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

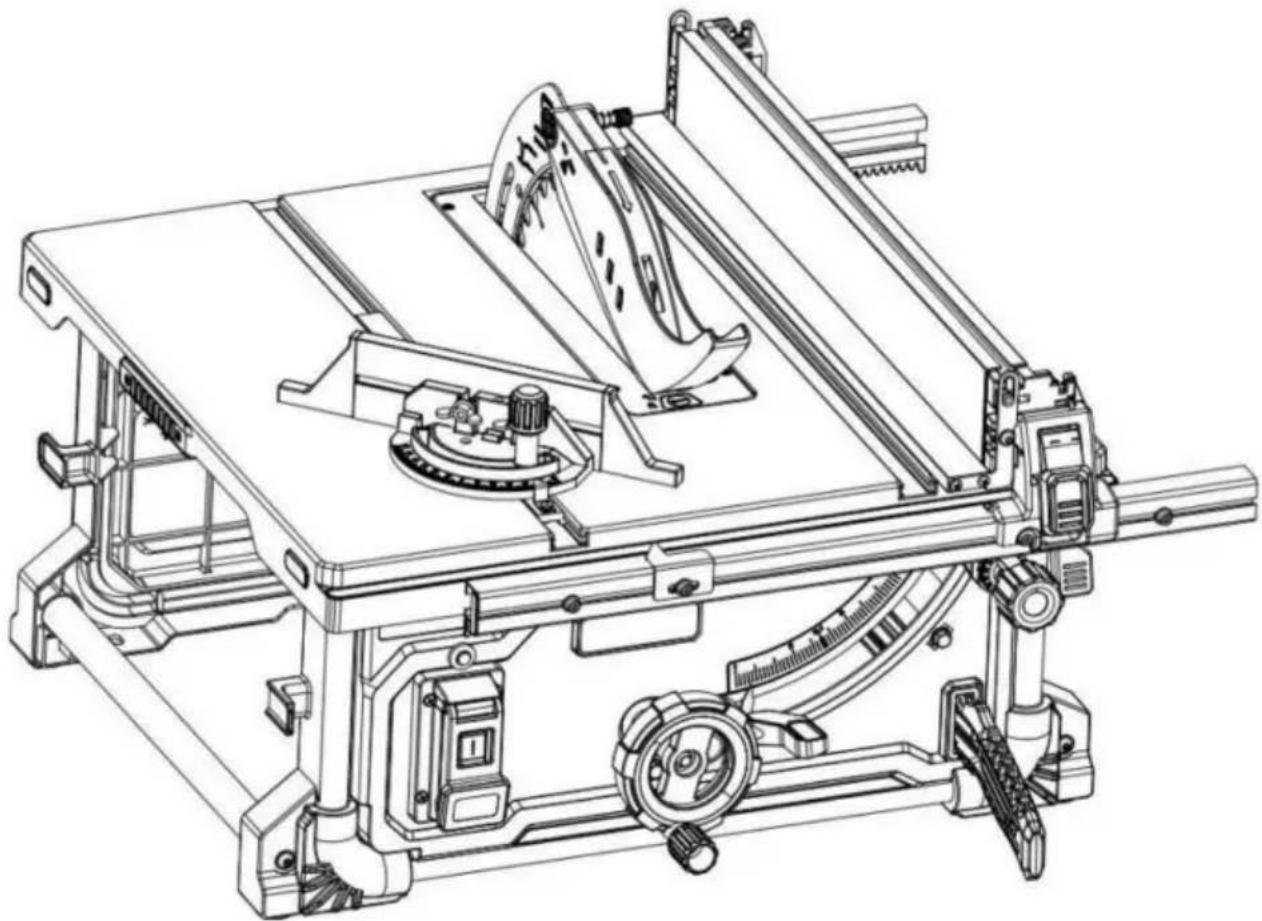

BORDSÅG ANVÄNDARHANDBOK

MODELL:M1H-ZP12-254A-1

vi fortsätter att vara engagerade i att ge dig också ett konkurrenskraftigt pris. "Spara halva", "Halva pris" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du blir vänligt påmind om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de största varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BORDSSÅG

MODELL:M1H-ZP12-254A-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.comlsupport

Detta är originalinstruktionen, läs alla manuella instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av produkten du fick. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Innehållsförteckning

ALLMÄNNA SÄKERHETSFÖRESKRIFTER---- 3

Säkerhetsinstruktioner för Table-sågar---- 4

YTTERLIGARE SÄKERHETSFÖRESKRIFTER 7

symbol----9

Glossary of Terms----12

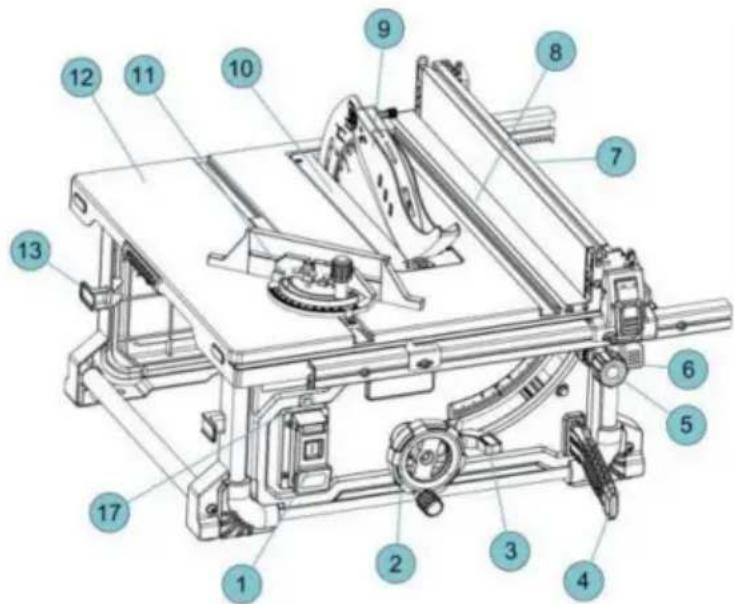

Lär känna din Table-såg----13

packa upp och kontrollera innehållet---- 14

Montering---- 15

lagring, transport och montering---- 19

Justeringar---- 20

Grundläggande tabellsågsdrift---- 27

Underhåll av din Table-såg 38

Felsökning---- 40

TEKNISKA DATA---- 41

WARNING

en del damm som skapas av kraftslipning, sågning, slipning, borrning och annat byggverksamheten innehåller

kemikalier kända för att orsaka cancer, födsel defekter eller andra reproduktionsskador.

några exempel på dessa kemikalier är:

. Bly från blybaserade färger,

. kristallin silika från tegel och cement och

andra murverksprodukter, och

Arsenik och krom från

kemiskt behandlat trä. din risk

från dessa exponeringar varierar beroende på hur ofta du utför den här typen av arbete. För att minska din exponering för dessa

kemikalier: arbeta i ett välventilerat utrymme och arbeta med godkänd säkerhetsutrustning, som t.ex de dammasker som är specialdesignade för att filtrera ut mikroskopiska partiklar.

Undvik långvarig kontakt med damm från kraftslipning, sågning, slipning, borrning och annan byggverksamhet. Bär skydd

kläder och tvätta utsatta områden med tvål och vatten. Tillåta damm att tränga in i din mun eller ögon eller att ligga på huden kan främja absorptionen av skadliga kemikalier.

Allmänna säkerhetsregler

WARNING

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i

elektrisk chock, brand och/eller allvarlig skada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS.

Termen "strömverktyg" i varningarna syftar på ditt nätdrivna (sladd) elverktyg eller batteridrivna (sladdlösa) också.

SÄKERHET FÖR ARBETSOMRÅDE

håll arbetsområdet rent och väl upplyst. Cluttered eller mörka områden inbjuder till olyckor.

påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet under drift elverktyg kan leda till allvarliga personskador.

Använd inte elverktyg i explosiva miljöer, såsom i närvar av brandfarliga vätskor, gaser eller damm. makt skapar också

gnistor som kan antända damm eller ångor. håll barn

och åskådare borta under tiden

använda ett elverktyg. Distraktioner kan orsaka du ska förlora kontrollen.

ELEKTRISK SÄKERHET

Elverktygskontakter måste matcha uttaget.

Ändra aldrig kontakten i alla fall. Använd inte alla adapterkontakter med jordade (jordade)

elverktyg. omodifierade pluggar och matchning Uttag kommer att minska risken för elektriska stötar.

Undvik kroppskontakt med jordad eller jordad ytor, såsom rör, radiatorer, spisar

och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordad eller jordad.

Utsätt inte elverktyg för regn eller våta förhållanden.

vatten som kommer in i ett elverktyg kommer att öka risken för elektrisk chock.

Missbruk inte sladden. Använd aldrig sladden till

bära, dra eller koppla ur elverktyget. håll sladden borta från värme, olja, vassa kanter eller

rörliga delar. Skadade eller trasslade sladdar ökar risken för elektriska stötar.

När du använder ett elverktyg utomhus, använd en förlängningssladd lämplig för utomhusbruk. användning

av en sladd som lämpar sig för utomhusbruk minskar risken för elektrisk chock.

Om man använder ett elverktyg på en fuktig plats oundvikligt, använd en jordfelsbrytare (GFCI) skyddad källa. användning av en

GFCI minskar risken för elektrisk chock.

PERSONLIG SÄKERHET

Var uppmärksam, titta på vad du gör och använder sunt förnuft när du använder ett elverktyg.

Använd inte ett elverktyg när du är trött eller

r0 Använd personlig skyddsutrustning. Använd alltid ögonskydd. skyddsutrustning såsom

som dammmask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

Förhindra oavsiktlig start. Se till att

strömbrytaren är i avstängt läge innan du ansluter till strömkälla och I eller batteripaket, plockning

upp eller bära verktyget. Bär strömförsörjning fingret på strömbrytaren eller strömförande kraftverktyg som har strömbrytaren på inbjuder till olyckor.

Ta bort eventuell justeringsnyckel eller skiftnyckel innan slå på elverktyget. En skiftnyckel eller en nyckel

Lämnas fäst vid en roterande del av kraften också kan leda till personskada.

Överdriv inte. hålla rätt fotfäste och

balans hela tiden. Detta ger bättre kontroll

av makten också i oväntade situationer.

Klä dig ordentligt. Bär inte löst sittande kläder eller smycke. behåll ditt hår, kläder och handskar

borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om enheter tillhandahålls för anslutning av dammsugning och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. användning av dammuppsamling kan minska dammrelaterad

faror.

Låt inte förtrogenhet uppnås genom frekvent användning av verktyg gör att du kan bli självbelåten och

ignorera verktygssäkerhetsprinciperna. En slarvig handling

kan orsaka allvarliga skador inom en bråkdel av en sekund.

ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

Tvinga inte elverktyget. Använd rätt

elverktyg för din applikation. Det korrekta

Power Tool kommer att göra jobbet bättre och säkrare

räntan som den designades för.

Allmänna säkerhetsregler

Använd inte elverktyget om strömbrytaren gör det

inte slå på och av den. Alla elverktyg som inte kan styras

med strömbrytaren är farliga

och måste repareras.

Koppla bort kontakten från strömkällan

och eller ta bort batteripaketet, om det är löstagbart, från

elverktyget innan du gör några justeringar, byter tillbehör

eller förvarar

elverktyg. Sådana förebyggande säkerhetsåtgärder

minska risken att starta elmotorn oavsiktligt.

Förvara inaktiva elverktyg utom räckhåll för barn och låt

inte personer som inte är bekanta med dem

elverktyget eller dessa instruktioner för att använda

elverktyget. makt är också farliga

i händerna på outbildade användare.

Underhåll elverktyg och tillbehör. Kontrollera efter

felinriktning eller bindning av rörliga delar, brott på dela

och andra tillständ

som kan påverka elverktygets funktion. Om

skadat, låt elverktyget repareras innan

använda. Många olyckor orsakas av dåligt

behållen makt också.

^S Håll skärverktyg vassa och rena. ordentligt

underhållna skärverktyg med vassa skäreggar

är mindre benägna att binda och är lättare att kontrollera.

Använd elverktyget, tillbehören och verktygsbitarna

etc. i enlighet med dessa instruktioner, ta

hänsyn till arbetsförhållandena och det arbete som ska

utföras. användning av strömmen till

operationer som skiljer sig från de avsedda skulle kunna

result i en farlig situation.

Håll handtag och greppytor torra, rena och fria från olja

och fett. Slippery

Handtag och greppytor tillåter inte

säker hantering och kontroll av verktyget i oväntade

situationer.

SERVICE

Låt en kvalificerad person serva ditt elverktyg

reparera person som endast använder identiska

reservdelar. Detta kommer att säkerställa att säkerheten för

strömmen bibehålls också.

Säkerhetsanvisningar för bordssågar

SKYDDSRELATERADE VARNINGAR

hålla vakterna på plats. Skyddar måste vara i

fungerande skick och vara korrekt monterade. A

skydd som är löst, skadat eller inte fungerar

måste repareras eller bytas ut korrekt.

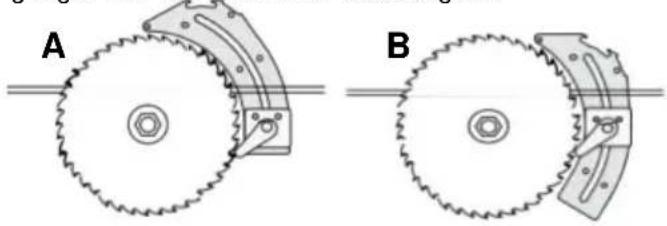

Använd alltid sågbladsskydd, klyvkniv och

för varje genomskärningsoperation. För

genomskärningsoperationer där sågbladen

skär helt igenom tjockleken på arbetsstycket, skyddet och

andra säkerhetsanordningar

hjälpa till att minska risken för skador.

Sätt omedelbart tillbaka skyddssystemet

efter att ha slutfört en operation (som rabbing, dadoing eller omsågning av snitt) som kräver borttagning av skyddet, klyvkniven

andlor. Vakten, klyvkniv och hjälp till

minska risken för skador.

Se till att sågbladet inte kommer i kontakt med

skydd, klyvkniv eller arbetsstycket före

strömbrytaren är påslagen. Oavsiktlig kontakt med dessa

föremål med sågbladet kan orsaka en farlig

skick.

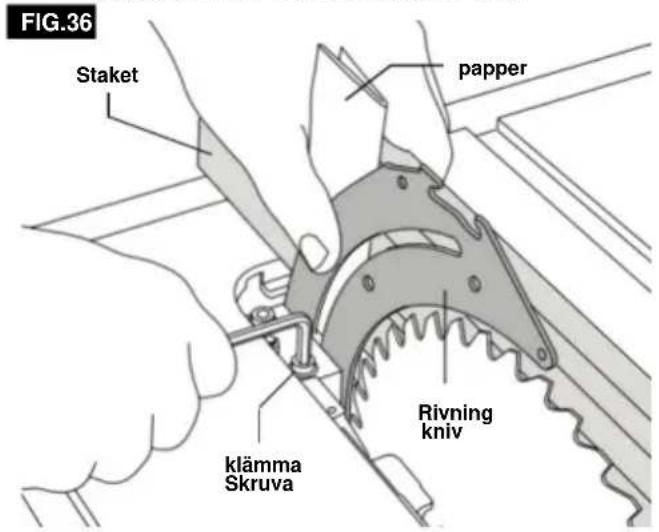

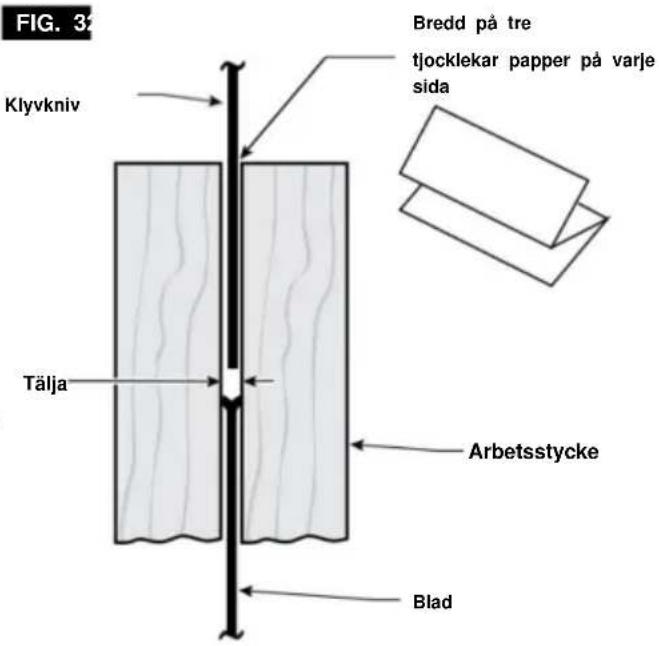

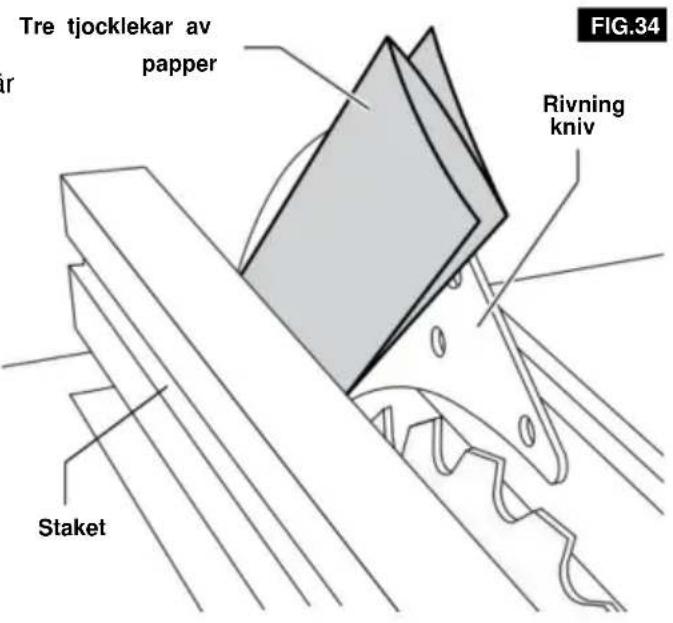

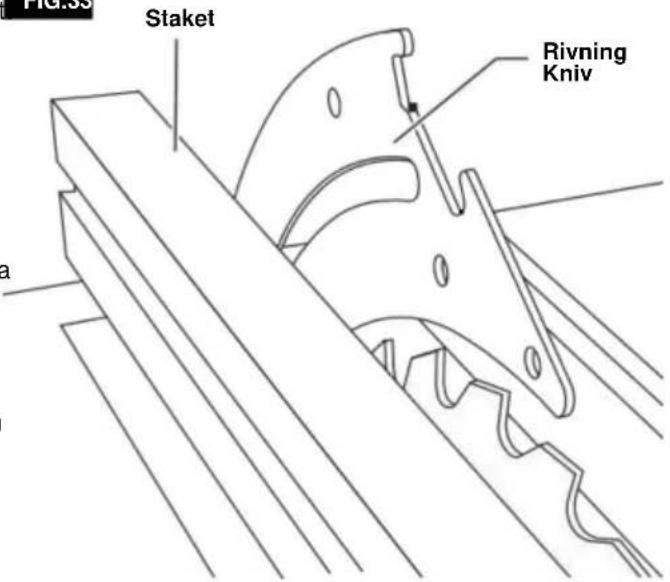

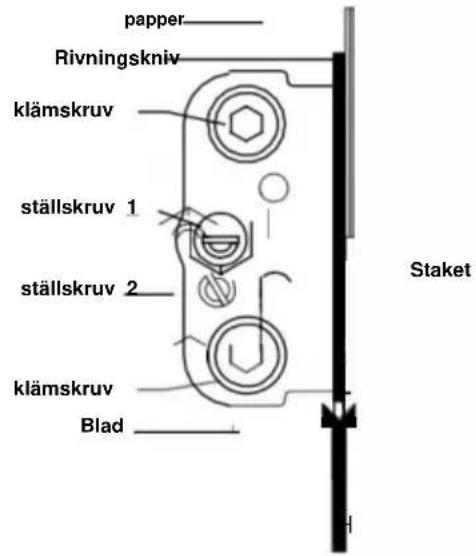

Justera klyvkniven enligt beskrivningen i denna

bruksanvisning. Felaktigt avstånd, placering

och inriktning kan göra klyvkniven ineffektiv för att minska

sannolikheten för kast.

För att klyvkniven ska fungera måste de vara det engagerad i arbetsstycket.

Klyvkniven och är ineffektiva vid skärning av arbetsstycken

som är för korta för att kunna kopplas in med

klyvkniven och anti-kickback-anordningen. under dessa

förhållanden kan en bakslag inte vara

förhindras av klyvkniven och anti-bakslag

enhet.

Säkerhetsanvisningar för bordssågar

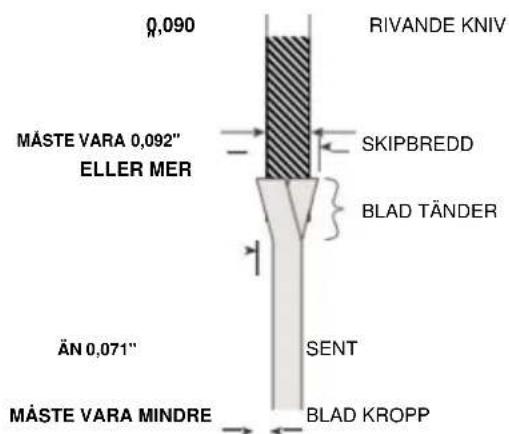

Använd lämpligt sågblad för klyvningen

kniv. För att klyvkniven ska fungera korrekt, sågbladsdiametern måste matcha den lämpliga klyvkniven och sågbladets kropp måste vara tunnare än tjockleken på klyvkniven och sågbladets skärbredd måste vara bredare än klyvknivens tjocklek.

KLIPPNINGSPROCEDURER VARNINGAR

Placera aldrig fingrarna eller närheten eller i linje med

sågbladet. Ett ögonblick av ouppmärksamhet eller ett slip kan rikta din hand mot sågbladet och resultera i allvarlig personskada.

Mata in arbetsstycket i sågbladet eller fräsen endast mot rotationsriktningen. Mata arbetsstycket i samma riktning som

sågbladen roterar ovanför bordet kan resultera i arbetsstycket och din hand som dras in i sågbladet.

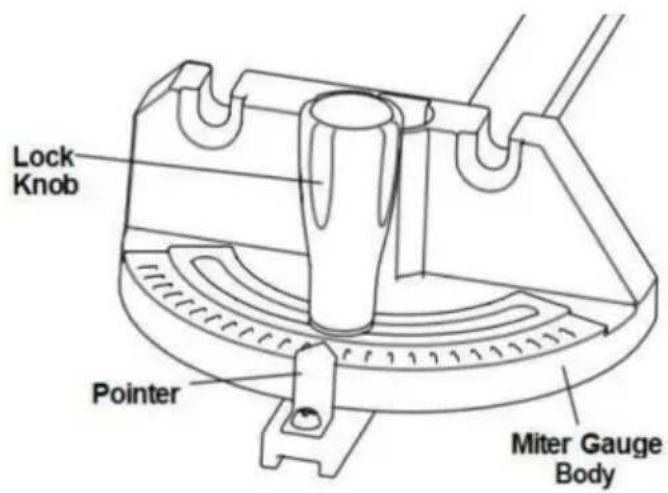

Använd aldrig geringsmätaren för att mata arbetsstyckes vid rivning och använd inte rivningen

staket som längdstopp vid tvärklippning med geringsmätaren. Styra arbetsstycket med slitstaket och geringsmättet samtidigt ökar sannolikheten för sågbladsbindning och bakslag.

Vid rivning, applicera alltid arbetsstycket matningskraft mellan staketet och sågen

blad. Använd en tryckpinne när avståndet mellan staketet och sågbladet är mindre än

150 mm, och använd ett tryckblock när detta avständ är mindre än 50 mm. "arbetshjälpande" enheter håller din hand på säkert avständ från sågbladet.

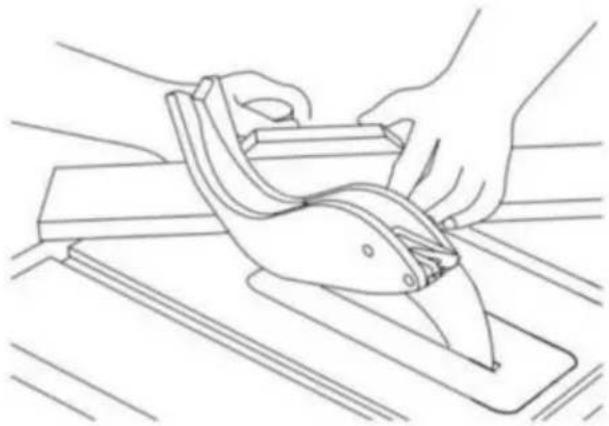

Använd endast den trycksticka som tillhandahålls av tillverkaren eller konstruerad i enlighet med

instruktionerna. Denna tryckstav ger tillräckligt med avständ för handen från sågbladet.

Använd aldrig en skadad eller skuren tryckpinne. A skadad tryckpinne kan gå sönder och orsaka din hand att slinka in i sågbladet.

Utför ingen operation "frihand". Använd alltid antingen klyvstängslet eller geringen mätare för att positionera och styra arbetsstycket.

"Frihand" betyder att du använder dina händer för att stö eller styra arbetsstycket, i stället för ett rivstängsel eller geringsmätare. Frihandssågning leder till felinställning, bindning och kast.

Räck aldrig runt eller över en roterande såg blad. Att sträcka sig efter ett arbetsstycke kan leda till oavsiktlig kontakt med det rörliga sågbladet.

Tillhandahåll stöd för hjälparbetsstycket sågbordets bakre och andra sidor för lång ochl eller breda arbetsstycken för att hålla dem jämna. En lån och/eller brett arbetsstycke har en tendens att svänga på bordets kant, orsakar brist på kontroll, såg Bladbindning och kast.

Mata arbetsstycket i jämn takt. Gör inte det böja eller vrida arbetsstycket. Om stopp uppstår, stäng av verktyget omedelbart, dra ur kontakten verktyg och rensa trassel. Fastnar sågbladet av arbetsstycket kan orsaka kast eller stanna motor.

Ta inte bort bitar av avskuret material medan sågen är igång. Materialet kan fastna mellan staketet eller inuti

sågbladsskydd och sågbladen drar din fingrar in i sågbladet. Stäng av sågen och vänta tills sågbladet stannar innan du tar bort den material

Använd ett extra staket i kontakt med bordet topp vid rivning av arbetsstycken mindre än 2 mm

tjock. Ett tunt arbetsstycke kan kila sig under revan staket och skapa ett kast.

BACKORSAKER OCH RELATERADE VARNINGAR

etbakslag är en plötslig reaktion från arbetsstycket till ett klämt, fastklämt sågblad eller felinriktat lina snitt i arbetsstycket i förhållande till sågen bladet eller när en del av arbetsstycket binder sig mellan sågbladet och klyvstaketet eller annat fast föremål.

Oftast under kast är arbetsstycket Lyfts från bordet av den bakre delen av sågen blade och drivs mot operatören. kast är resultatet av felaktig användning av såg och/eller felaktiga driftsprocedurer eller förhållanden och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som ges nedanför.

Stå aldrig direkt i linje med sågbladet. Placera alltid din kropp på samma sida av sågbladet som staket. bakslag kan

diva arbetsstycket med hög hastighet mot någon som står framför och i linje med sågen blade.

Säkerhetsanvisningar för bordssågar

Räck aldrig över eller baksidan av sågbladet

att dra eller stödja arbetsstycket. Olycka

kontakt med sågbladet kan uppstå eller kast kan dra fingrarna in i sågbladet.

Håll och tryck aldrig på arbetsstycket

skärs av mot det roterande sågbladet. pressa arbetsstycket

som skärs av mot

sågblad kommer att skapa ett bindande tillstånd och kast.

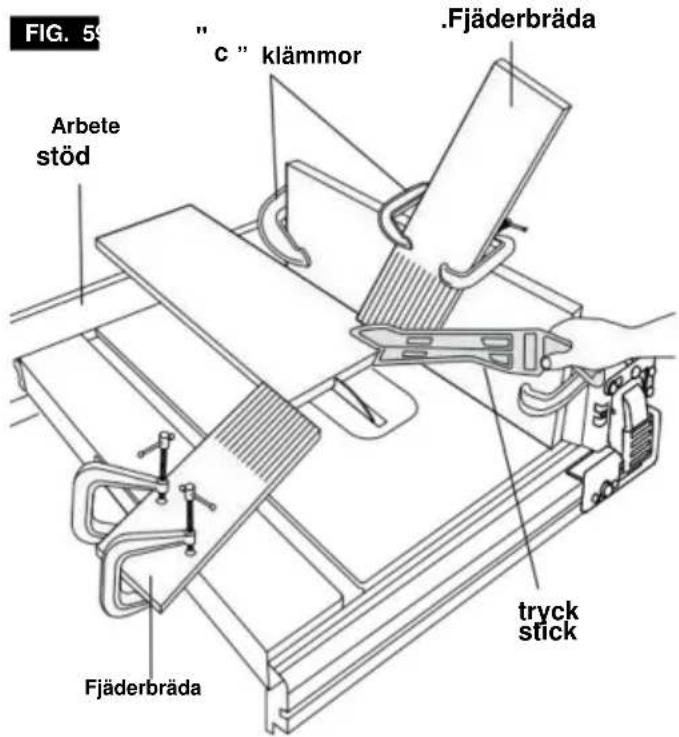

Rikta in stängslet så att det är parallellt med sågen

blad. Ett felinriktat staket kommer att klämma arbetsstycket mot sågbladet och skapa kast. använd en fjäderbräda för

att styra arbetsstycket mot bordet och staketet när

göra icke-genomgående snitt som t.ex

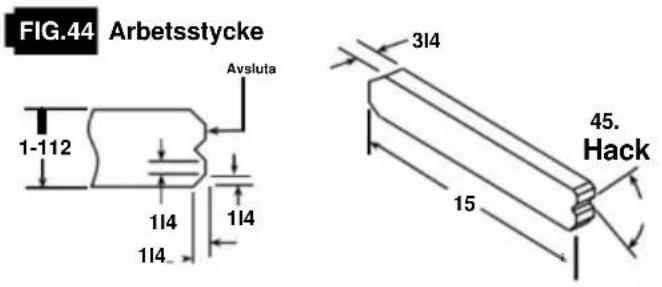

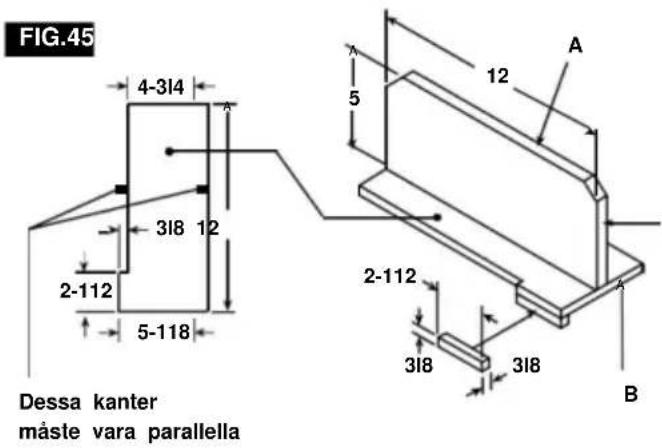

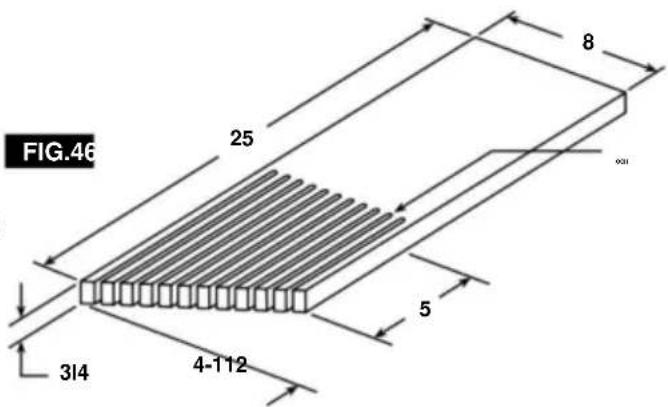

fjäderbräda hjälper till att kontrollera arbetsstycket i händelsen av en kast.

var extra försiktig när du gör ett snitt i

blinda områden på sammansatta arbetsstycken. Det

utskjutande sågbladet kan skära av föremål som kan d bakslag.

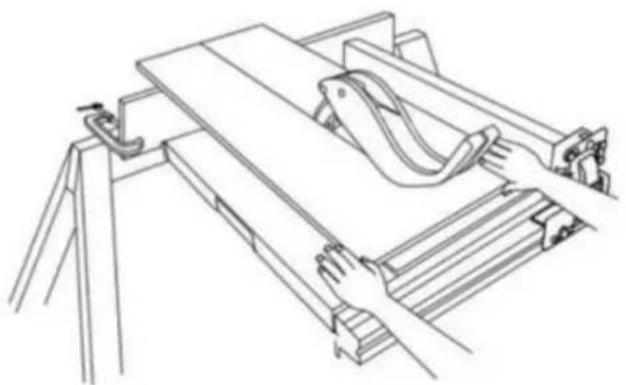

Stöd stora paneler för att minimera risken för sågklingan kläms och kast. Stora rutor

tenderar att sjunka under sin egen vikt. stöd(er)

måste placeras under alla delar av rutan överhängande bordsskivan.

var extra försiktig när du skär ett arbetsstycke

som är vriden, knuten, skev eller inte

ha en rak kant för att styra den med en gering

mätare eller längs staketet. En skev, knuten eller vridet arbetsstycke är instabilt och orsakar felinriktning av skäret med sågbladet, bindande och bakslag.

Kapa aldrig mer än ett arbetsstycke, staplat

vertikalt eller horisontellt. Sågbladen kunde

plocka upp en eller flera bitar och orsaka kast.

När du startar om sägen med sågbladet i

arbetsstycket, centrera sågbladet i skäret så att sågtänderna inte griper in i

material. Om sågbladet binder kan det lyfta upp arbetsstycket och orsaka kast när sågen är startat om.

håll sågklingorna rena, vassa och med tillräckligt ställ.

Använd aldrig skeva sågblad eller såg

blad med spruckna eller trasiga tänder. skarp

och rätt inställda sågblad minimerar bindning, fastsättning och kast.

BORDSÅG FUNGERAR

PROCEDURE VARNINGAR

Stäng av bordssågen och koppla ur

nätsladd när du tar bort bordsinsatsen, byter sågblad eller gör justeringar av klyvkniven, anti-back-anordningen

eller sågbladsskydd, och när maskinen är

lämnas obevakad. försiktighetsåtgärder kommer undvika olyckor.

Lämna aldrig bordssågen igång utan uppsikt.

Stäng av den och lämna inte verktyget förrän det

stannar helt. En obevakad löpsåg är en okontrollerad fara.

Placera bordssågen på ett väl upplyst och plant område där du kan bibehålla bra fotfäste och balans. Den bör installeras i ett område som ger tillräckligt med utrymme för att enkelt hantera storleken på

ditt arbetsstycke. trånga, mörka områden och ojämna hala golv leder till olyckor.

Rengör ofta och ta bort sågspån från

under sågbordet och eller dammuppsamlingen

saka anordning. Ansamlat sågspån är brännbart och kan självantända.

Bordssågen måste säkras. En bordssåg

som inte är ordentligt säkrad kan röra sig eller välta.

Ta bort verktyg, trärester etc. från

bord innan bordssågen slås på. Distraktion eller potentiellt stopp kan vara farligt.

Använd alltid sågklingor med rätt storlek och

form (diamant kontra rund) av bersåhål. sågblad som inte stämmer överens med sågens

monteringshårdvara kommer att gå utanför mitten, vilket orsak mot

Använd aldrig skadat eller felaktigt sågblad

monteringsorgan såsom flänsar, sågbladsbrickor, bultar eller muttrar. Dessa monteringsorgan är speciellt utformade

för din såg för säker drift och optimal prestanda.

Stå aldrig på bordssågen; använd den inte som

en tramppall. allvarlig skada kan uppstå om tverktyget tippas eller om skärverktyget är av misstag kontaktade.

Se till att sågbladet är monterat på

rotera i rätt riktning. Använd inte

slipskivor, stålborstar eller slipskivor på en bordssåg.

Felaktig montering av sågblad eller användning av tillbehör rekommenderas inte

kan orsaka allvarliga skador.

Ytterligare säkerhetsregler

GÖR VERKSTADEN BARNSÄKER med pad-locks, master switchar.

använd endast rekommenderade tillbehör. använd endast tillbehör som rekommenderas av tillverkaren av ditt lägel. andra tillbehör kan vara farliga.

Använd inga knivar eller andra skärverktyg märkt för en arbetshastighet mindre än 5000

RPM Risk för allvarliga skador.

Se till att bladet eller annat skärverktyg, brickor och spindelmutter är korrekt installerade. Hänvisning instruktioner för borttagning och installation av bladet.

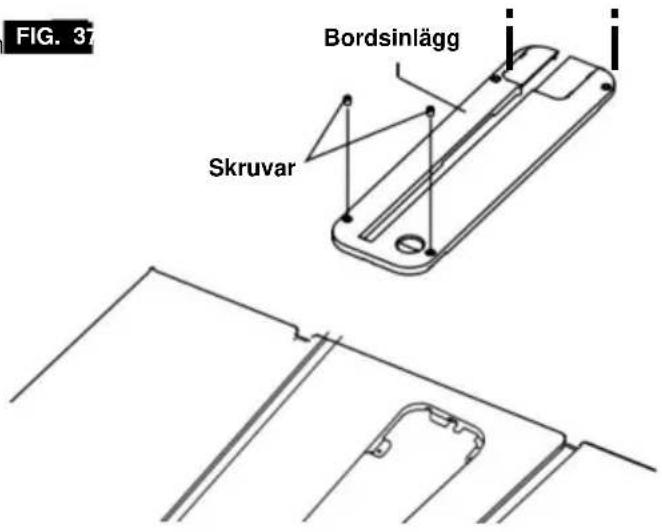

Använd aldrig sågen om inte rätt insats är installerad. till att tabellinsatsen är

Flytta eller lätt under bordets yta på framsidan och spola lite ovanför baksidan av insatsen.

Inspektera alltid bordsågen före varje användning. Om någon del av din såg saknas, fungerar dåligt eller har blivit skadad eller trasig (som motorn strömbrytare eller annan manöverkontroll, en säkerhetsanordning eller nätsladden), upphör omedelbart att tills den speciella delen har reparerats eller avlöste.

Plast och sammansättning (som hårdpapp) material kan skäras på din såg. Men eftersom dessa vanligtvis

ganska hårda och hala, kanske de inte stoppar en kas Var därför särskilt uppmärksam på att följa korrekta installations- och skärningsprocedurer för rivning. Gör inte det

stå, eller tillåta någon annan att stå, i linje med en poten bakslag.

var extra försiktig när skyddsenheten är borttagna för omsågning, dadoing, rabbning eller gjutning. Byt ut skyddet så snart den operationen är klar. använd hjälpbeklädnad

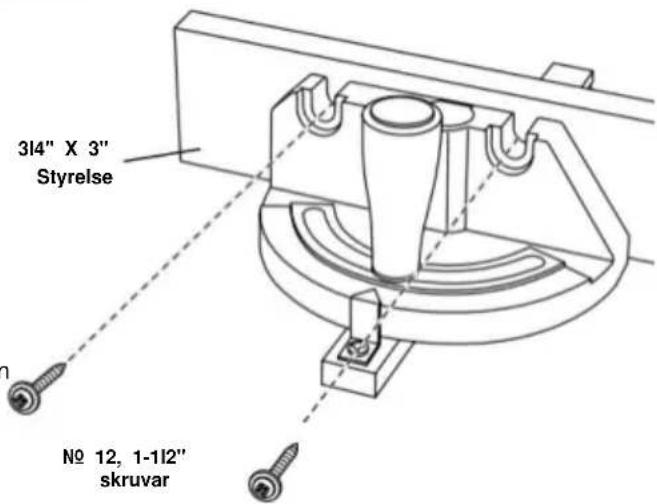

på geringsmätaren för att öka stabiliteten och kontrolle tvärsnittsoperationer är bekvämare att arbeta och med

större säkerhet om en extra träbeklädnad är fäst vid geringsmätaren. se "Revstängsel aux-iliary Facing."

Undvik besvärliga operationer och handpositioner. där ett plötsligt glapp kunde orsaka fingrar eller hand till flytta in i sågbladet eller annan sågning också.

Om du stannar eller klämmer sågbladet i arbetsstycket, stäng av sågen och koppla ur verktyget, ta bort arbetsstycket från sågbladet och kontrollera om sågbladet är parallellt med bordsöppningar eller spår och om spridaren är i

korrekt inriktning mot sågbladet. Om rivning vid den tidpunkten, kontrollera för att se om klyvstaketet är parallellt med sågbladet. Justera som indikerat.

TÄNK SÄKERHET: Säkerhet är en kombination av operatörens sunt förnuft och vakenhet vid alla tillfällen när bordssågen används.

VARNA FÖR

Driften av någon makt verktyget kan resultera i att

främmande föremål kastas in i ögonen, vilket kan

resultera i svåra ögon skada. Bär alltid

skyddsglasögon som överensstämmer med ANSI Z87 (visas på förpackningen) innan strömmen startas även operation.

Före varje användning,

granska alla varningar som finns på bordssågen.

SÄKERHET FÖR BORDSÅGSSTÄLL Instruktioner

WARNING

Läs alla instruktioner. Misslyckande att följa alla instruktioner som anges

nedan kan leda till allvarlig personskada.

tMontera och dra åt alla fästelement helt

krävs för detta stativ. Kom också ihåg att då och då kontrollera stativet och se till att det är det fortfarande tätt. Ett löst stativ är instabilt och kan förskjutas vid användning och orsaka allvarliga skador.

Stäng av verktygsbrytaren och koppla ur

ström innan du monterar sågen på stativet. oavsiktlig start under monteringen kan orsaka skada.

Innan du använder, se till att hela

enheten placeras på en solid, plan, plan yta. allvarligen skada kan uppstå om verktyget är instabilt och det tipsar.

Stå aldrig på verktyget eller dess stativ eller använd det som "en stege eller ställning. allvarlig skada kan inträffa om verktyget tippas eller skärverktyget oavsiktligt kommer i kontakt. Förvara inte material på eller nära verktyget så att det är nödvändigt att stå på verktyget eller dess stativ för att nå dem.

använd endast VEVOR-reservdelar. Alla andra kan skapa en fara.

SPARA DESSA INSTRUKTIONER

Motorspecifikationer och elektriska krav

Motorspecifikationer

I händelse av felfunktion eller haveri ger jordning en väg med minsta motständ för elektrisk ström för att minska risken för elektriska stötar.

Detta verktyg är utrustat med en elektrisk sladd med en utrustningsjordledare och en jordningsplugg.

Kontakten måste kopplas in i ett matchande uttag som är korrekt installerat och jordat i

i enlighet med alla lokala koder och förordningar.

Denna såg är kopplad för drift på 120volts, 60 Hz. växelström. Innan du ansluter motorn sladden till en strömkälla, se till att omkopplaren är i läge "OFF" och se till att Elektrisk ström har samma egenskaper som som stämplat på bordet såg namnskylten.

anslutning till en strömkälla

Denna maskin måste vara jordad under användning för att skydda operatören från elektriska stötar.

Sätt i nätsladden i en 120v ordentligt jordad typ uttag skyddad av ett 15-amp dual-element tidsfördröjningssäkring eller strömbrytare.

Alla uttag är inte ordentligt jordade. Om du inte är det säker på att din outlet, som bilden på den här sidan, är ordentligt jordad; få det kontrollerat av en kvalificerad elektriker.

till markspetsen i fästpluggen kl andra änden.

WARNING

För att undvika id elektrisk stöt gör inte vid metallstiften

på kontakten när du installerar eller tar bort kontakten till eller från uttaget.

WARNING

Underlåtenhet att jorda ordentligt detta elverktyg kan orsaka

elstöt eller allvarliga stötar, särskilt när de används nära metallrör eller annan metall

föremål. Om du blir chockad kan din reaktion orsaka dina händer att träffa alltför.

WARNING

Om nätsladden är sliten, klipp av eller skadad på något sätt, ha den

byts omedelbart för att undvika stötar eller brand fara.

din enhet är för användning på 120

volts och är utrustad med en 3-ledare sladd och

jordplugg, godkänd av försäkringsgivare

Laboratorier och den

kanadensiska

standardiseringsföreningen. Jordledaren har en greenjacket och är fäst vid verktygshuset i ena änden och

Om uttaget du planerar att använda för den här strömmen Jag är också av tvåstiftstyp, TA INTE BORT ELLER ÄNDRA JORDNINGSTIDEN I NÅGON

SÄTT. Låt en kvalificerad elektriker ersätta TVÅ-stifts uttag med ett ordentligt jordat TRE-stifts uttag. Använd inte någon adapter pluggar.

Felaktig anslutning av utrustningens jordning ledaren kan leda till risk för elektriska stötar. De

ledare med isolering med en yttre yta det är grönt med eller utan gula ränder utrustning jordledare. Om reparation eller utbyte av den elektriska sladdpluggen är nödvändig, anslut inte utrustningens jordledare till en strömuttag.

Kontrollera med en kvalificerad elektriker eller servicepersonal om jordningsinstruktionerna inte är fullständigt förstått, eller om du inte förstår huruvida verktyget är ordentligt grundad.

Förlängningssladdar

Byt ut skadade sladdar im- medelt. Användning av skadad

sladdar kan stöta, bränna eller elektrocutera.

använd rätt förlängning sladdar. Använd endast 3-

trådsförlängningssladdar som har 3-stifts jordning kontakter och 3-poliga uttag som accepterar verktygets plugg. Om en förlängningssladd behövs, a sladd med lämplig storlek ledare bör vara används för att förhindra överdrivet voltage drop, lloss of kraft eller överhettning. Tabellen visar rätt storlek som ska användas, beroende på sladdens längd och namnplatens strömstyrka. Om du är osäker, använd nästa tyngre mätare. Al använder alltid U.L. och CSA listade förlängningssladdar.

REKOMMENDERADE STORLEKAR PÅ FÖRLÄNGNINGSSLADAR 120 VOLT VÄXELSTRÖMVERKTYG

Verktyg, sAmpereGradering	sladd Storlek i AWG Wire Storlekar i mm2
					sladdlängd i metersladdlängd i fot
	25 50	100	150 15	30 60	120
3-6	18 1	6 16	18 16	14 0	,75 0	,75 1,5	2 ,5
6-8	14 1	2 0 .75	1.0 2	.5 4 .0
8-10	18 1	6	14 1	2 0 ,75	1,0 2	,5 4 ,0
10-12	16 1	6 14	12 1,0 2	,5 4 ,0	14 12			-
12-16			-	-	-	-	-

OBS: Ju mindre måttnummer, desto tyngre sladden.

symboler

säkerhetssymboler

Syftet med säkerhetssymboler är att uppmärksamma dig på möjliga faror. Säkerhetssymbolerna och förklaringarna med dem förtjänar din noggranna uppmärksamhet och förståelse. Symbolvarningarna eliminerar inte i sig själva någon fara. Instruktionerna och varningarna de ger är inga ersättningar för lämpliga olycksförebyggande åtgärder.

Se till att läsa och förstå alla säkerhetsinstruktioner i denna ägare

Manual, inklusive alla säkerhetsvarningssymboler som "FARA",

"VARNING" och "FÖRSIKTIGHET" innan du använder detta verktyg. Underlåtenhet att följa alla instruktioner listade nedan kan leda till elektriska stötar, brand och eller allvarliga personskador.

Definitionerna nedan beskriver svårighetsgraden för varje signalord. Vänligen läs manualen och uppmärksamma dessa symboler.
	Det här är säkerhetsvarningssymbolen. Den används för att uppmärksamma dig på potentiella personliga skaderisk. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika möjlig skada eller dödsfall.
	FARA indikerar en farlig situation som, om den inte undviks, kommer att uppstå vid dödsfall eller allvarlig skada.
	WARNING indikerar en farlig situation som, om den inte undviks, skulle kunna leda till dödsfall eller allvarlig skada.
	FÖRSIKTIGHET, använd med säkerhetsvarningssymbolen, indikerar en farlig situation som, om den inte undviks, kommer att resultera i mindre eller måttliga skador.

Skadeförebyggande och informationsmeddelanden

Dessa informerar användaren om viktig information och/eller instruktioner som skulle kunna leda till utrustning eller annan egendomsskada om de inte följs. Varje meddelande föregås av ordet "OBSERVERA", som i exemplet nedan: ANMÄRKNING: Skador på

utrustning och/eller egendom kan uppstå om dessa instruktioner inte följs.

Användningen av alla elverktyg kan resultera i främmande föremål som kastas in i dina ögon, vilket

kan resultera i allvarliga ögonskador. Innan du börjar med makten också Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd och en hel ansiktsskydd när det behövs. vi rekommenderar en bred vision Säkerhet Mask för användning över glasögon eller standardskyddsglasögon med sida sköldar. AI använder alltid ögonskydd som är märkt att överensstämma med ANSI Z87.1.

symboler

VIKTIGT: några av följande symboler kan användas på ditt verktyg. snälla studera dem och

Lär dig deras mening. korrekt tolkning av dessa symboler gör att du kan använda verktyget bättre och säkrare.

symbol	Namn	Beteckning/Förklaring
V	Röster	Resor (potentiellt)
A	ampere	nuvarande
Hz	Hertz	Frekvens (cykler per sekund)
I	watt	driva
kg	kilogram	vikt
min	Minuter	Tid
s	sekunder	Tid
wh	wattimmar	Batterikapacitet
Ah	Ampere-timmar	Batterikapacitet
ÿ	Diameter	storlek på borr, slipskivor, etc.
n0	Ingen loadhastighet	Rotationshastighet, utan belastning
n	Nominell hastighet	Maximal uppnåbar hastighet
.../min	Revolutioner eller ömsesidighet varje minut	Rotationer, slag, ythastighet, banor etc. per minut
0	avstängt läge	noll hastighet, noll vridmoment...
→	Pil	Åtgård i pilens riktning
~	Aväxelström	Typ eller en egenskap för ström
---	Likström	Typ eller en egenskap för ström
	Risk för skadesymbol	Sträck inte in i det löpande sågbladet.
	Läs manualsymbolen	Aanger användaren att läsa manualen
	bär ögonskyddssymbol	Bär alltid skyddsglasögon eller skyddsglasögon med sidoskydd och en hel ansiktsskydd när använda denna produkt.
	bära en mask	Rekommendation för operatören att bära dammask.
	bära hörselskydd	Rekommendation för operatören att bära hörselskydd .

symboler (certifieringsinformation)

VIKTIGT: några av följande symboler för certifieringsinformation kan användas på din också jag. Studera dem och lär dig deras betydelse. Korrekt tolkning av dessa symboler kommer att tillåta du kan använda verktyget bättre och säkrare.

symbol	Beteckning/Förklaring
	Den här symbolen anger att detta verktyg är listat av underwriters Laboratories.
	Den här symbolen anger att detta också är erkänt av försäkringsgivare Laboratorier .
	Denna symbol anger att detta också är listat av underwriters Laboratories, till amerikanska och kanadensiska standarder.

Ordlista med termer

ARBOR: Skaftet på vilket ett skärverktyg finns monterad.

BARRIER GUARD: En församling som består av monteringsgaffeln och två sidobarriärer. Detta Monteringen är avsedd att tillhandahålla en fysisk barriär mellan operatören och den snurrande sågen blade.

BEVEL: Biade vinkel relativt bordsytan.

CROSSCUT: En skärande eller formningsoperation gjord tvärs över arbetsstyckets bredd, skärning arbetsstycket till Längd.

DADO: Ett icke-genomgående snitt som ger en fyrkantig skåra eller tråg i arbetsstycket.

FEATHE RBOARD: En enhet som kan hjälpa styra arbetsstycken under rivningsdrift genom hålla arbetsstycket i kontakt med revan staket. Det hjälper också till att förhindra kast.

FRIHAND: utföra ett snitt utan staket, geringsmätt, fixtur, fasthållning eller annat lämpligt anordning för att förhindra att arbetsstycket vrids under skärningen och kan utgöra en säkerhetsrisk.

GUMMI: En klibbig, savbaserad rest från trä produkter. Efter att det har stelnat hänvisas det till som "HARDS".

HÄL: Felinställning av bladet som orsakar den bakre eller utmatade sidan av bladet till kontakta arbetsstyckets skäryta. Heel kan orsaka kast, bindning, överdriven kraft, bränning av arbetsstycket eller splittring. I i allmänhet skapar häl ett snitt av dålig kvalitet och kan utgöra en säkerhetsrisk.

KERF: Utrymmet i arbetsstycket där material togs bort av bladen.

KICCKBACK: Ett kontrollerat grepp och kasta arbetsstycket bakåt framåt av sågen under en rivningsoperation.

INLEDANDE ÄNDE: Änden av arbetsstycket som under en rivningsoperation trycks ned in i skärningen också först.

GJUTNING: Ett icke-genomgående snitt som ger en speciell form i arbetsstycket; används för sammanfogning eller dekoration.

INTE GENOMSÅGNING: Alla skäroparationer där bladet inte sträcker sig igenom arbetsstycket (t.ex. Dado, Rabbet).

PARALLELL: positionen för klyvstaketet är lika avstånd vid varje punkt till sidoytan av sågblade.

PERPENDIKULÄR: 90o (rät vinkel) skärning eller position för vertikal och horisontell plan som t.ex. sågbladets position (vertikal) mot bordets yta (horisontell).

PUSH BLOCK: En enhet som används för rippning operationer som är för snäva för att tillåta användning av en tryck på Stick. använd en push Block för rivbredder Mindre än 2 tum.

PUSH STICK: En anordning som används för att mata arbetsstycket genom sågen under trånga rivningsoperationer som hjälper till att hålla operatörens händer långt borta från bladet. använd push Stick för rivbredder mindre än 6 tum och mer än 2 tum.

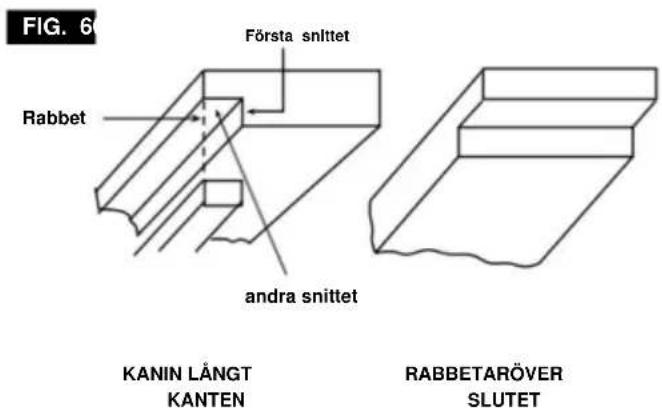

KANIN: Ett skåra i kanten på ett arbetsstycke. Jag kallade också en kant dado.

VARVTAL PER MINUT (RPM): Den antal varv av ett snurrande föremål på en minut.

RIPPNING: En skäroperation på längden av arbetsstycket skära arbetsstycket till bredden. RIVANDE KNIV ELLER SPRIDARE: En anordning som håller skäret på arbetsstycket öppet som materialet skärs. Detta minimerar potentialen för arbetsstycket binder mot sågbladet.

Bladskydd: Består av 2 komponenter: Klyvkniv / Split, och Huvudbarriärskydd.

GENOMSÅGNING: Alla skäroperationer där bladet sträcker sig genom arbetsstycket.

ARBETSDEL: Det föremål som skärningen på operationen utförs. Ytorna på ett arbetsstycke brukar kallas ytor, ändar och kanter.

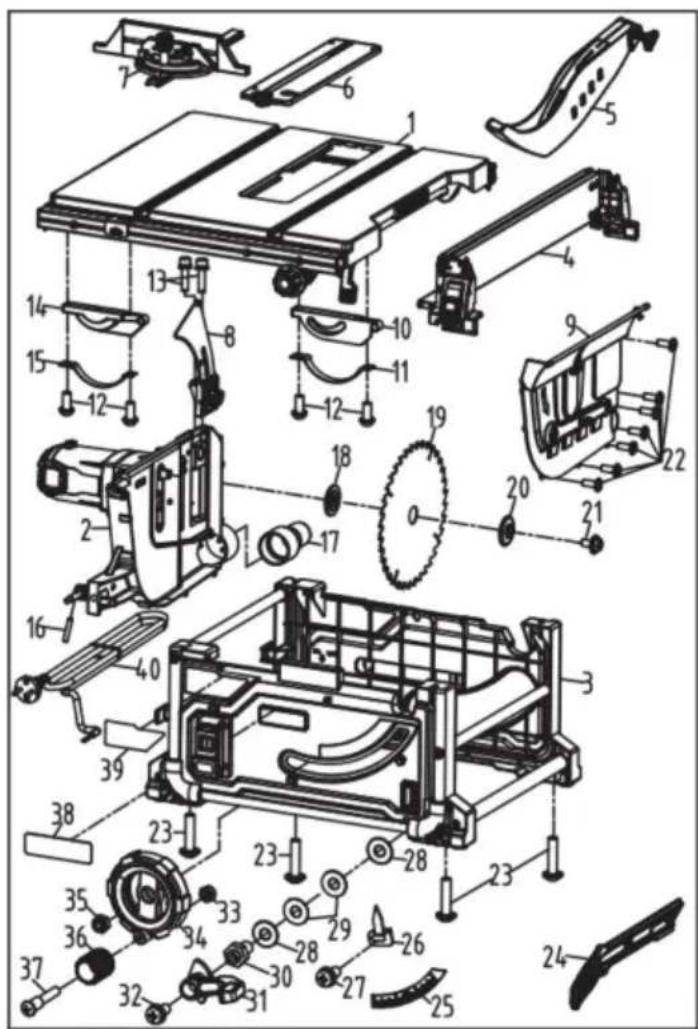

Lär känna din bordssåg

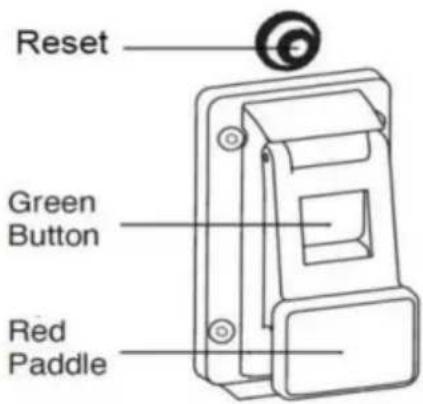

1. STRÖMBRYTARE

Switch har ett hål för användning med en hänglås för att förhindra oavsiktlig start.

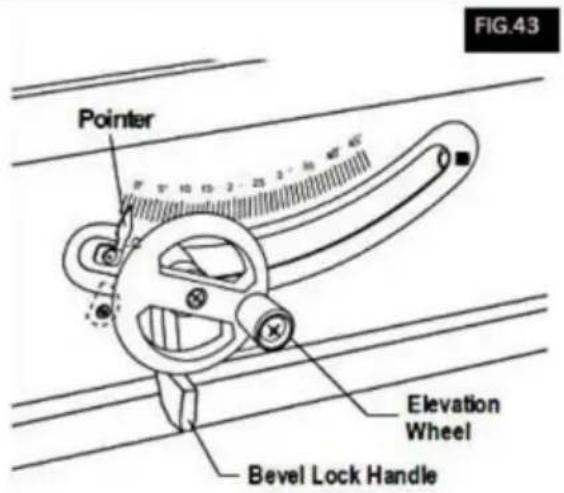

2. HJÄLPHJUL

Ökar eller sänker bladen. är också van vid Titta på bladen 0 till 45 grader.

3. HANDTAG FÖR SLÄSSLÅS FÖR BLAD

Ger dig möjlighet att riva mindre bitar av lager med en större säkerhet.

5. JÄRNVÄNDSKNAPP

Flytta staketet till önskat läge.

6. SKÄNSLÅSHANDTAG

Ger dig möjlighet att läsa stängslet när du vill avständ.

7. RIVSTÄNGSEL

ger ett extra stöd (i botten

position) och stöd över bordet

(övre position). Fäss säkert på skenor med låsande lås i båda ändar.

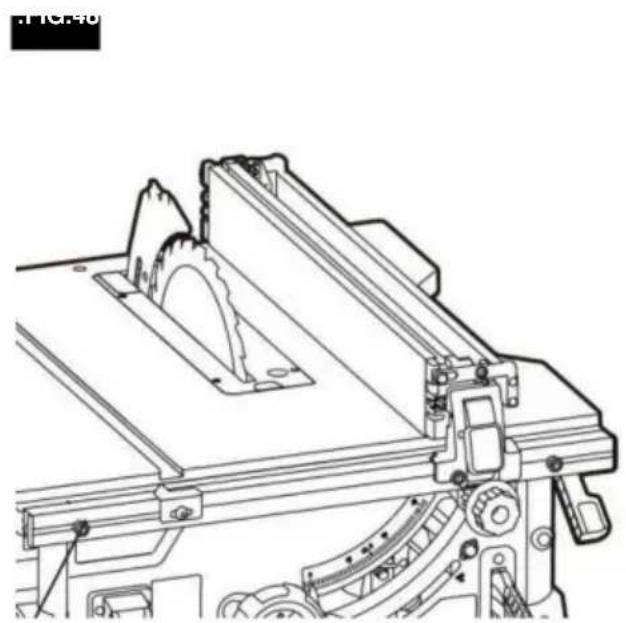

ger stöd för bredare arbetsstycken när förlänger staketet bortom bordet

9. Bladskydd

Består av två nyckelelement: Klyvkniv och Barrier Guard Device.Blade Guard

måste alltid vara på plats och fungera rätt för alla genomsågade snitt.

10. BORDINSTÄLLNING

Löstagbar för att ta bort eller installera en blad eller andra skärverktyg.

11. GERINGSMÄTARE

Huvudet kan läsas i önskat läge för kapning eller gering genom att dra åt Låsknopp. LÅS DEN ALLTID SÄKERT VID ANVÄNDNING.

12. BORD

ger stor arbetsyta till stödja arbetsstycket.

13. SLADDRAP

Gör att du enkelt kan säkra sladden så att den ur vägen vid transport eller förvaring

14. DAMMPORT/VAKUUMANSLUTNING

Ta bort träbitar för att rensa bort fångad inuti.

15. INSEXNYCKEL & FÖRVARING

Insexnyckel för justering av klyvkniven/ klyv och olika sexkantshuvuden på sågen

16. HANDTAG

Speciellt utformad för att vara ergonomisk och lätt Bekväm hantering.

17. STRÖMÄTERSTÄLLNING

Används för att skydda återställning efter strömavbrott.

packa upp och kontrollera innehållet

FÖR att undvika skador från nästa - förväntad start eller elektrisk

shock during unpacking and setting up, do Anslut inte nätsladden till en källa power. This cord must remain unplugged when-någonsin du en återmontering eller göra justeringar till bordssågen tåla.

separera alla delar från förpackningsmaterialet och kontrollera var och en med illustrationen och listan över lösa delar för att säkerställa att alla föremål redovisas innan de kasseras förpackningsmaterial (fig .3).

Om någon parts aroch blanda, do not at attempt to a ssemb den the

table saw, plug in the power cord or turn the switch on until the missing parts are obtained och är korrekt installerade.

TABELL ÖVER LÖSA DELAR
PUNKT	BESKRIVNING	ANTAL .
1	Bordssåg	1
2	Dammränna Armbåge	1
3	RIP staket	1
4	Bladskydd	1
5	Geringsmätare	1
6	Push Stick	1
7	Knopp	1
8	Skruva	1
9	Allen Wrench	1
10	Manuell	1

TA BORT KABELBINDE OCH STYROFOAM BLOCK (används endast för frakt PUlrpose)

med bordsytan på marken, lokalisera buntband som förankrar motor/bladenheten till basen · med sax eller trådklippare, klipp och ta bort buntbandet (fig 4).

Montering

ATT FÄSTA STYRKET

För att förhindra personskador, dra alltid ur kontakten

från strömkällan innan du ansluter eller ta bort bladskyddet.

PLACERING AV RIVNINGSKNIV

1. Ta bort tabellinsatsen med fingerhålet.
2. Höj bladet så högt som det går och ställ in det vinkelrätt mot bordet (0o på fasad skala) (Fig. 5).

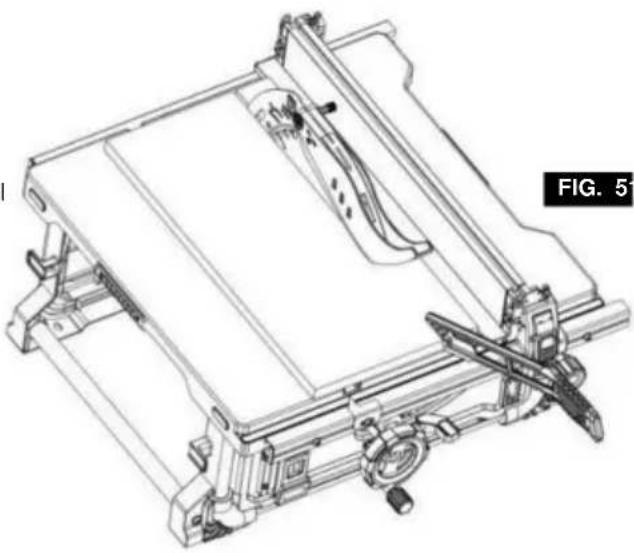

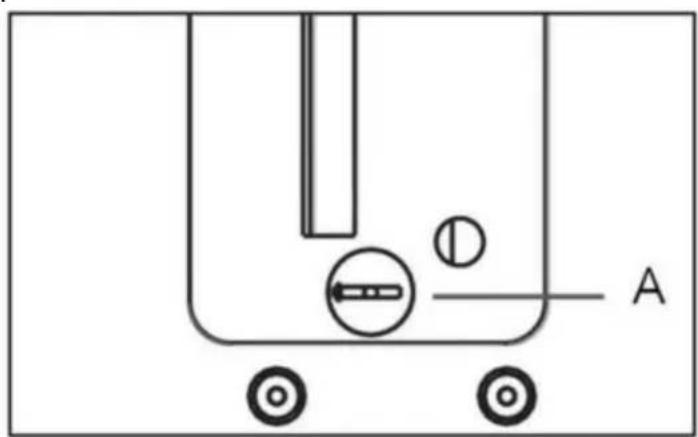

3. Vrid spärrknivens frigöring medurs, så att den pekar uppåt (bild 5).
4. Dra klyvkniven mot utlösningen koppla loss den från stiften.
5. Slcka upp klyvkniven till sitt högsta läge, så att den är direkt över bladets mitt (Fig. 6).
6. Rikta hålen i klyvkniven med stiften och Lås upp öppningen genom att vrida den moturs. Tryck/dra i klyvkniven för att verifiera att den är låst på plats (fig. 6).
7. Byt ut tabellinsatsen (Fig. 7)

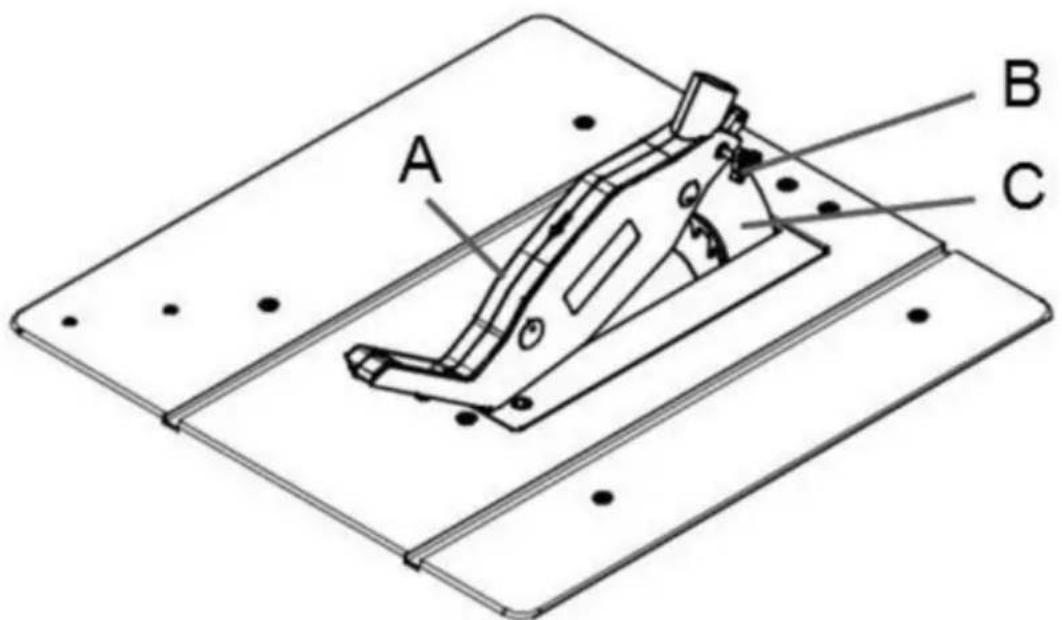

sägbladsskyddet(A) tillsammans med bolt(B) ovanpå spjälkniv(c), så att bolt sitter stadigt i spjälknivens(c). Kontrollera att vaktaggregatet är säkert anslutet

Skruva inte in bolt(B) för hårt; sågbladsskyddet (A) måste röra sig fritt.

Sätt in sugslangen på den suganpassade och anslutningsstycket till sågbladsskyddet (A). Anslut en passande spltcollector till sugadaptern.

Demontering utförs i omvänd ordning. försiktighet! Sågbladsskyddet (A) måste sänkas ner på arbetsstycket innan sågningen påbörjas.

A B C

Montering

DEMONTERING OCH INSTALLATION AV BLADET

WARNING

Dra ur kontakten från strömkälla innan någon

montering, justering eller reparation utförs undvika eventuell skada.

ANVÄNDNING AV KORREKT BLAD

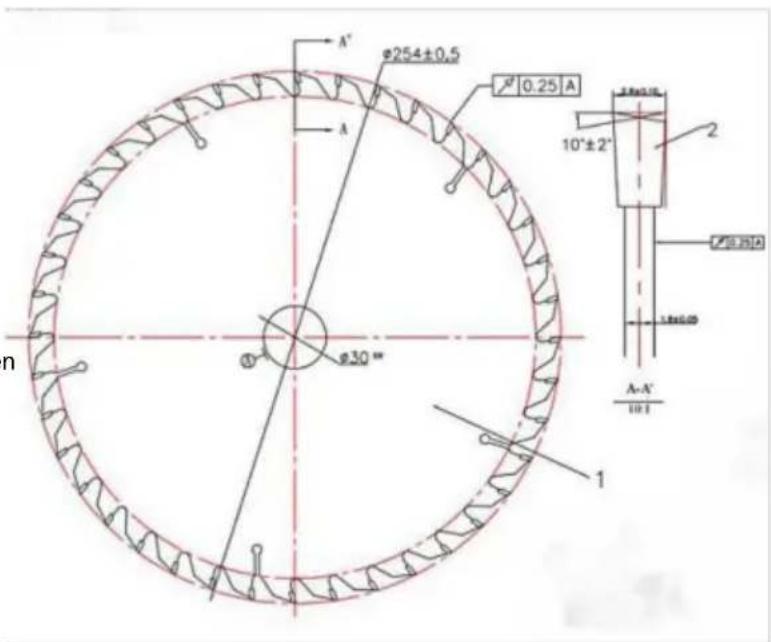

VIKTIGT: Sågbladet som finns på detta Jag har också en diameter på 10 tum. när jag tittar för en ersättningsblad, välj en med dimensioner nära den ursprungliga bladen. Denna information får inte tryckas på bladets förpackning. Om det inte är det, kontrollera tillverkarens katalog eller webbplats. VEVOR erbjuder professionella sågblad av högsta kvalitet som matchar kraven för även detta. Du mýste välja en blad med en snittbredd på 0,092" eller mer och en plate (kropp) tjocklek .088" eller less (Fig. 10).

FIG. 10

0,090 RIVANDE KNIV MÅSTE VARA 0,092" ELLER MER SKIPBREDD BLAD TÄNDER ÄN 0,071" MÅSTE VARA MINDRE SENT BLAD KROPP

WARNING

För att minska risken för skador änd inte extra tunn skärsåg

blad. Skäret på bladen måste vara bredare än 0,092" Extra tunna sågblad (mindre än 0,092") kan göra att arbetsstycket binder sig mot rälskniv/split under skärning. Det rekommenderas som snittet på ersättningsbladet använde på detta såg vara .092" eller mer.

WARNING

För att minska risken för skador använd inte sågblad gjorda med en

tjock kroppsplatta. Om ersättningen såg bladens plattjocklek är större än 0,071", den klyvkniv/splitter skulle inte fungera som en hjälp för att minska kast. Ersättningsblden,s Plättjockleken måste vara mindre än 0,071ÿ"

WARNING

För att minska risken för skador använd inte bladdämpare

, "stabilisatorer" eller "styvkragar" på båda sidorna av ett ersättningsblad. Dessa är av metall plater placerade mot sidorna av bladen för att minska defekter som kan uppstå vid användning av tunna såg blades. Användning av dessa anordningar på båda sidor kommer att förhindra att bladet är ordentligt inriktat med klyvkniven/klyven, vilket kan binda arbetsstycket under skärning. En "stabilisator"-plåt får endast placeras mot utsidan av en tunnersättningsblad. Dessa plater krävs inte tillsammans med den medföljande bladen.

BYTA BLAD

OBSERVERA: Sätt upp eventuell överflödig olja innan installation.

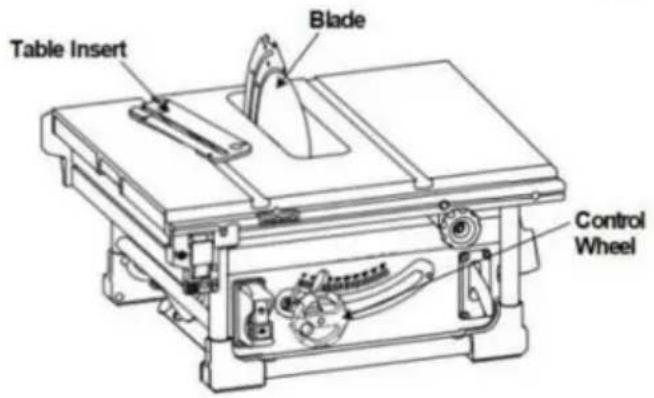

FIG. 11

Table Insert Blade Control Wheel

1. För att minska risken för skador, använd rätt blade!

2. Vrid höjdhjulet medurs tills bladet är upp så högt den vill.

3. Ta bort tabellinsatsen.

4. Sätt in sexkantnyckeln med öppet huvud på axeln. medan du håller den första

skiftnyckel, lossa spindelmuttern moturs med insexnyckeln med ringhuvudet.

5.Ta bort spindelmuttern och ytterbrickan. De Bladet kan nu tas bort eller installeras genom

att skjuta det på eller av axeln.

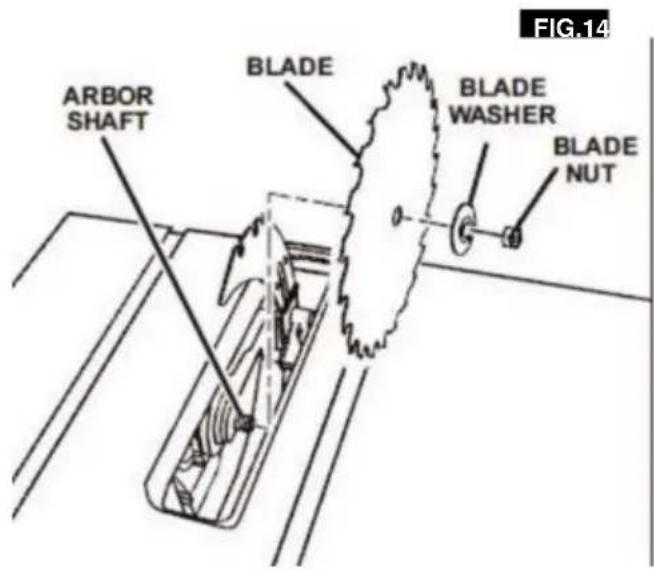

1. Montera den inre brickan, den nya bladet, den yttre bricka och spindelmutter enligt bilden. (Bild 14)

Montering

se till att TÄNDERNA PÅ BLADET PEKAR NER PÅ THE

FRAMFRAM PÅ BORDET.

1. medan du håller axeln med det öppna huvudet insexnyckel, använd ringhuvudet

sexkantnyckel för att säkert dra åt spindelmuttern medurs. (Bild 13)

1. Installer bar insats.

OBS: Trycket på olika sågblad är inte alltid på samma sida.

För att undvika skador från ett utslungat arbetsstycke, bla del, eller bladet kontakt, använd aldrig sågen utan att rätt insats är på plats. använd tabellinsatsen när du sågar. använd dado-insatsen när du använder en kubmutter.

ANVÄNDNING AV HARDMALTIPS KLADER

Hantera hårdmetallspetsar försiktigt. karbid är mycket spröd och kan lätt skadas. använda var försiktig när du installerar, använder eller förvarar bladerna. Använd inte en hårdmetallspets som är böjd eller har böjda tänder, eller om bladet har sprickor, är trasigt eller saknar/lös karbidspetsar. Gör inte det köra en hårdmetallspets snabbare än sin rekommenderad hastighet. När du väljer en blad, se till att den är märkt över 5000 rpm.

Läs, förstå och följ alla varningar och instruktioner som medföljer din hårdmetallspets blades.

ATT FÄSTA RIVStaket FÖR ANVÄNDNING

1. Se till att klyvstängslet låser sig på båda sidorna av staketet är i frigjort läge.

2. AI boltshuvudena på främre och bakre skenorna. Se till att stängslet för flip-over kommer att vara på huvudstängslets sida när det används position. se fig. 15.

3. Sänk staketet på rälsen och säkra Lock levers på båda sidor om staketet.

4. Se till att räl lock paddeln är i Låst läge innan du använder sågen.

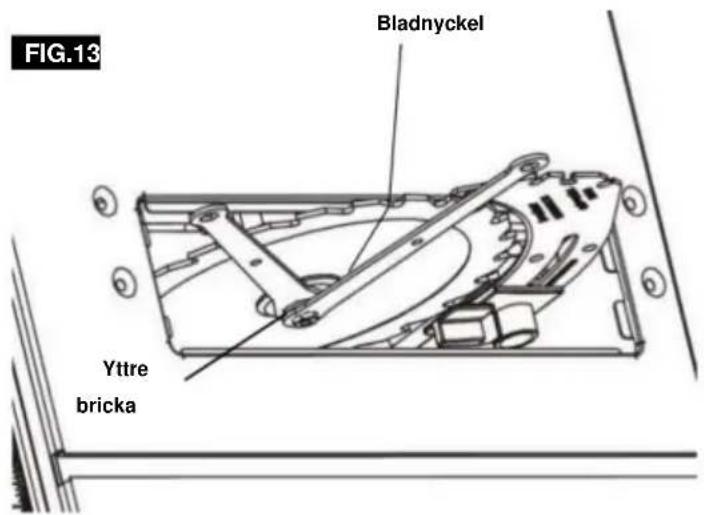

FIG.13 Bladnyckel Yttre bricka

Förvaring, transport och montering

MONTERING AV BORDSSÄGEN

Om bordssågen ska användas i ett permanent läge, ska den fästas säkert på ett fast stödjande yta som ett stativ eller arbetsbänk, med hjälp av de fyra monteringshålen (bild 22).

1. Vid montering på en arbetsbänk bör basen vara säkert kokad med hjälp av vagnen och lockar nötter.
2. Placera verktyget på arbetsbänken och säkra klämma på plats.
3. använd en penna för att markera platserna för alla 4 monteringshål.
4. Ta bort sågen från arbetsbänken och borra hål i alla 4 platser.

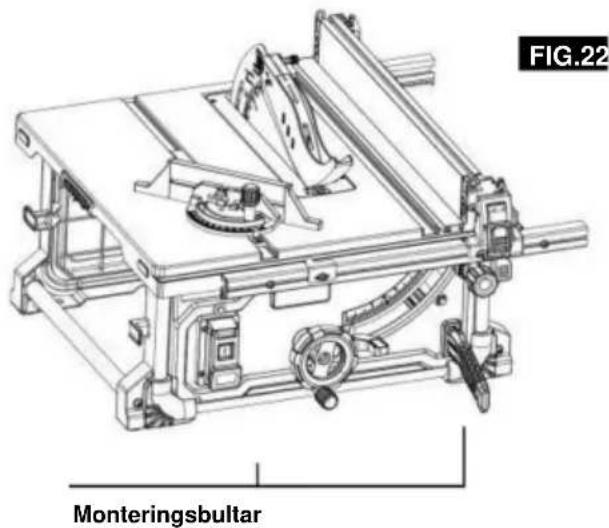

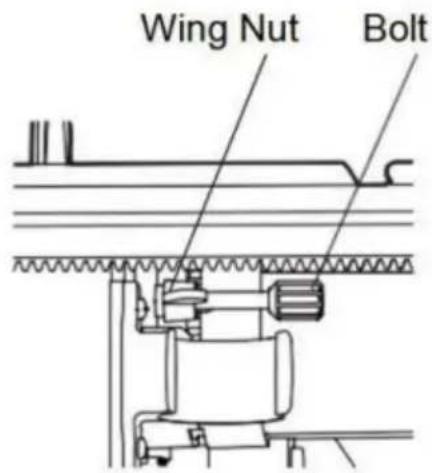

FIG.22 Monteringsbultar

1. Sätt också på arbetsbänken och gångmuttrar upp på vagnen. brickor kan behövas ska användas för att förhindra skador på arbetsbänken.

Justeringar

JUSTERING AV 0 OCH 45 GRADER POSITIVA STOPP

WARNING

För att förhindra personskada

Koppla alltid bort kontakten från strömkällan

när du gör justeringar.

1. Vrid höjningshjulet medurs och höj bladet till dess maximal FIG.23 höjd (Fig. 23).

JUSTERING AV 0 GRADER POSITIVT STOPP

1. Lossa bladspetslockshandtaget och skjut höjdhjulet åt vänster så långt som möjligt; dra åt bladtilt lock-handtaget (fig 23).
2. Placera en kombinationsruta (ingår ej) på bordet med ena änden av rutan mot bladet som visas (Fig. 24), och kontrollera att bladet är 90 grader mot bordet. Om bladet inte är 90 grader mot bordet, lösgör bladets spännhandtag, lösgör 90 graders justeringsskruv, lösgör 90 graders avfasad stoppkammen och tryck på höjdhjulet tills bladet är 90 grader mot bordet.
3. Dra åt bladens låshandtag, vrid den fasade stoppkammen tills den nuddar det fasade stopphuset, dra sedan åt justeringsskruven 90 grader.
4. Lossa justerskruven och justera visaren för att indikera 0 grader på den fasade skalan.

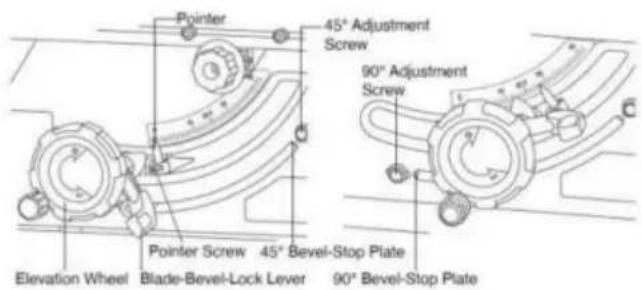

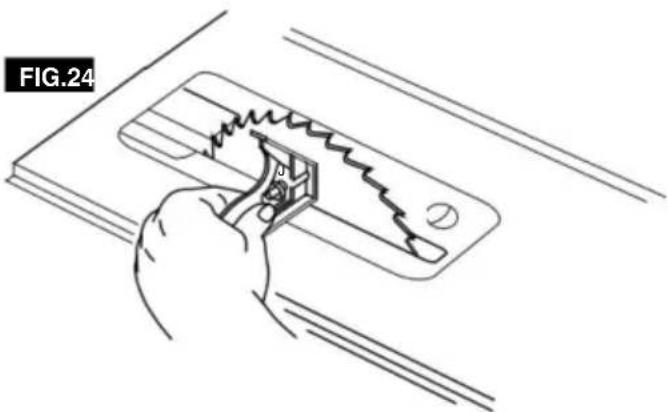

JUSTERING AV 45 GRADER POSITIVT STOPP

1. Lossa bladtilt lock-handtaget och tryck höjningshjulet åt höger så långt som möjligt; dra åt bladets låshandtag.
2. Placera en kombinationsruta (ingår ej) på bordet med ena änden av fyrkanten mot bladet som visas (Fig. 25), och kontrollera att bladet är 45 grader mot bordet. Om bladet inte är 45 grader mot bordet, lossa bladets spännhandtag, lossa 45 graders justeringsskruven, lossa den 45 graders fasade stoppkammen och tryck in höjningshjulet tills bladet är 45 grader mot bordet.
3. Dra åt bladets spetslås, vrid den 45 graders fasade stoppkammen tills den nuddar det fasade stopphuset, dra sedan åt 45 graders justeringsskruven.

FIG.23

Pointer 45° Adjustment Screw 90° Adjustment Screw Pointer Screw 45° Bevel-Stop Plate Elevation Wheel Blade-Bevel-Lock Lever 90° Bevel-Stop Plate

Bladet justerades parallellt med geringen mätslitsar på fabriken. För att försäkra exakta snitt och hjälper till att förhindra kast, detta justering bör kontrolleras igen. Om justering är nödvändigt, följ stegen nedan.

WARNING

För att förhindra personskador oppla alltid ur kontakten från strömkällan innan du gör någon justeringar.

1. Vrid höjdhjulet och höj bladet så högt som det
   kommer att gå. 2. Välj en punkt på sågbladets kropp som är inställd på vänster när du tittar på blad FIG. 27 från framsidan av sågen och markera med en penna (Fig. 26).
2. Placera basen av en kombinationsruta (ingår ej) mot kanten på geringsmätare, och förläng skjutregeln av fyrkanten så att den bara vidrör den markerade punkt på sågbladets kropp vid baksidan av bordet.
3. Vrid bladet och kontrollera samma markering spetsen på sågbladet framtill på bordet (Fig. 26).
4. Om fram- och bakmåtten, visas i Figur 26 är inte identiska, identifiera sidan med springan. använd bolten och vingmuttern Placerad under bordet för att justera bladen position: Lossa vingmuttern och försiktigt skruva in/ur botten tills bladet är parallellt till geringssloten och dra sedan åt vingen ordentligt mutter.

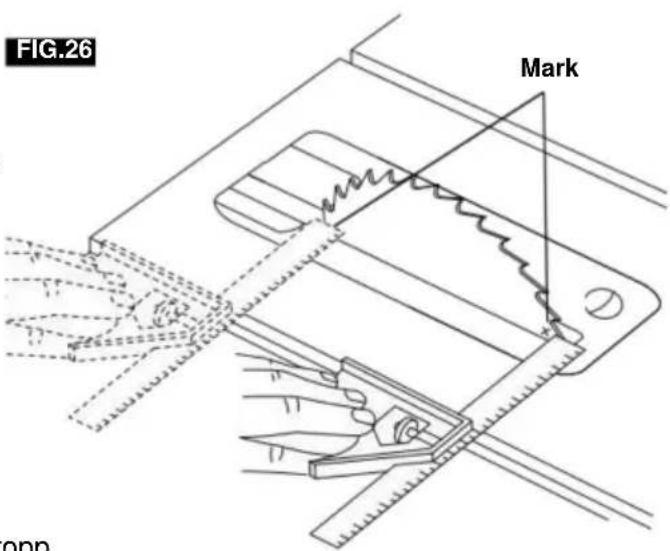

FIG.26 Mark opp

Förhindra personskada, dra alltid ur kontakten

från strömkällan innan du gör eventuella justeringar.

Staketet är rätt inriktat mot bladen kl fabriken och borde inte kräva justering. Det här avsnittet är endast avsett för underhållsändamål eller när staketet blir oinriktat på grund av stöten. Revstängslet måste vara parallellt med sågblad för att förhindra KICKBACK vid rivning. din bordsåg är

utrustad med en multipel positionera kuggstång och kuggstång. När justeringar nedan har gjorts, rivningen staketet kommer att justera när staketet är locked. när du flyttar rivstängslet, gör se till att låsa upp och låsa stängslet med räslåshandtaget och använd den främre rälsvredet

för att justera stängslets position. OBS: Den bladet måste vara parallellt med geringsmätaren spår (se "Justera Blade Parallel till

Mitre Gauge Slots") och vara vinkelrät mot tabell innan du fortsätter med rivstängselinriktning -ment.

WARNING

För att förhindra personskador se alltid till att

klyvstängslet låses innan revor skärsår.

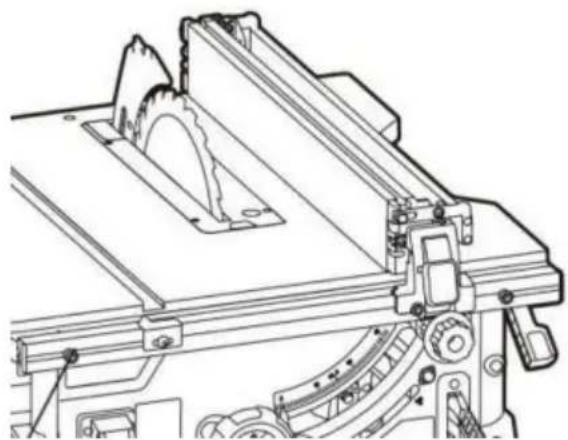

1. Lyft båda skyddsbarriärerna till deras upplåsta position (Fig 29).

2. Vrid höjdhjulet och höj

Blöda så högt som det kommer att gå.

1. Rikta in bladet mot geringsmätarnas spår enligt instruktioner: JUSTERING AV BLAD PARALLELLT MED GERINGSMÄTTEN SLOTS.

2. Höger sida, position 1 (nära bladet), se bild 31.

a. Lossa höger

sidoläge 1 bolt på främre och bakre rälsen så att de kan glida fritt, ungefär 1/2 till 1 varv. Flytta bolts till höger med ungefär 1/8 tum. b. Placera staketet på position 1 fixar, men fäst inte fästena på främre eller bakre skenan.

c. Flytta rälsen så att positionen indikatorn är i linje med 0 på toppen fjäll. Lås skenan på plats med hjälp av rail lock paddel. Om anti-kickback tassar

är installerade, måste du höja höger sida för att rikta in stängslet mot bladen.

d. Sida staketet med framsidan och tillbaka skruvar mot bladet tills staketet vidrör tänderna vid fram- och baksidan av bladen. e. Dra åt den främre bolten. verifiera att staketet är fortfarande i kontakt med fronten och bakre tänderna på bladet.

f. Dra åt bakstycket. verifiera att staketet är fortfarande i kontakt med fronten och bakre tänderna på bladet.

g. Spärra stängslets klämmor på rälsen och se till att staketet fortfarande är i kontakt med bladets främre och bakre tänder

1. Höger sida, (längre från bladet), se fig. 31.

a. Lossa stängselklämmorna och ta bort staket. b. Lossa höger sidoläge 2 bolt på främre och bakre rälsen så att de kan glider fritt, ungefär 1/2 till 1 varv. c. använda stängselinriktningshålen i lägg skiftnyckeln, placera skiftnyckeln över höger sidoläge 1 bolt på främre skenan (Redan fixat på plats genom steg 4 ovan) med det andra hålet ungefär i linje med höger sidoläge2 bolt. d. Rörligt

sidoläge 2 Båda tills skiftnyckel glider över bottenhuvudet.

e. Dra åt rakt sidoläge2 bolt. f. Utför stegen c till och med e för den bakre skenan bolt.

1. Vänster sida, se fig 31.

a. Lossa den vänstra sidan bolt på framsidan och ryggskenor så att de kan glida fritt, ungefär 1/2 till 1 varv. Flytta boltarna så de är ungefär 3,5 tum från den vänstra änden av rälsen.

b. Placera staketet på den vänstra sidan men fäst inte fästena på framsidan eller bakre räl.

c. Flytta räls så att staketet rör vid En stentand på bladet. Lås rälsen på plats med hjälp av räl lock paddeln. Om anti- kickback tassar är installerade, kommer du att göra det måste höja den högra sidan för att kunna ställa in staketet med bladen. d. Sida

på staketet med framsidan och baksidan skruvar mot bladet fram till staketet nuddar de blade tänderna framtill och baksidan av bladen.

e. Dra åt den främre bolten. verifiera detta stöld är fortfarande i kontakt med fram- och baksidan teethofthe blade. f.

Dra åt bakstycket. verifiera detta stöld är fortfarande i kontakt med fram- och baksidan teethof the blade. g.

Spärra stängslets klämmor på rälsen och se till att staketet fortfarande är i kontakt med fram- och baktänderna på bladet.

1. Placera staketet på höger sida 1 Bolt och läsa stängslets klämmor på framsidan och tillbaka.
2. Lyft upp räl lock paddeln och flytta stängslet tills den är bredvid sågbladet genom att lyfta höger sida tafs ovanför staketet. Lås räls på plats.
3. Lossa visarens justerskruv, justera pekaren för att markera "ÿ" på den nedre vågen, dra sedan åt skruven igen.

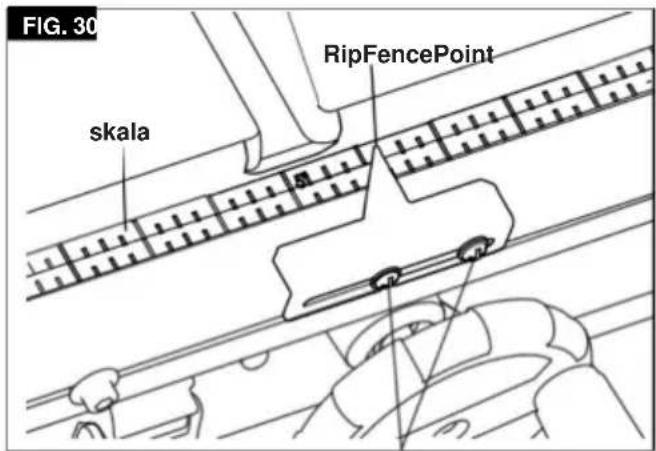

FIG. 30 skala RipFencePoint

1. Lyft båda skyddsbarriärerna till deras upplåsta position.

Justeringar

RIVNINGSKNIV UTRUSTNING

VIKTIGT: Klyvkniven måste alltid vara med line med sågbladet. Klyvkniven är tunnare än skärets bredd med ungefär tre papperstjocklek på varje sida (bild 32).

Obs: Skäret är bredden på snittet som gjorts av tänderna på sågbladet.

WARNING

För att förhindra personskador koppla alltid ur kontakten

från strömkällan innan du gör någon justeringar och när du fäster eller tar bort bladskyddet.

KONTROLLERA RIVNINGSKNIVINSTÄLLNING

WARNING

Kontrollera klyvknivens inriktning montera på bladet med jämna

mellanrum och gör justeringar vid behov.

Felaktigt inriktad klyvkniv kan leda till instabilitet i arbetsstycket, okontrollerad kontroll och SLAG. Om klyvkniven är felinriktad och inte kan justeras, försök inte använda den

såg. Låt en kvalificerad servicetekniker utföra klyvknivens inriktning.

1. kontrollera att bladet är korrekt inriktat parallellt med geringsmätarens spår enligt instruktionerna i "Justering av Bladparallell till gering Mät slots" och justera bladet om det behövs. kontrollera att klyvstängslet är inriktat med bladen (se instruktionerna i "Aigning Rip Fence") och justera klyvstängslet om det behövs.

2. Höj bladet till läget i full höjd (upp). Lyft upp klyvkniven till dess fulla position (se instruktionerna för placering av Klyvkniv"). Ta bort skyddet montering från klyvkniven. Ta bort sätt in plattan. (Fig. 33)

3. Placera rivstängslet på den vänstra sidan av tabell. flytta försiktigt spärrstängslet mot bladet så att klyvstängslet är parallellt med bladen och bara rör vid sågens spetsar tänder. Lås klyvstängslet och se till att fram- och baksidan av bladen rör fortfarande vid klyvstaketet (Fig. 33).

FIG. 3 Klyvkniv Tälja Bredd på tre tjocklekar papper på varje sida Arbetsstycke Blad

FIG.33

1. använd klyvstängslet som en guide, kontrollera räfknivens inriktning mot sågens plan blade. Eftersom klyvkniven är tunnare med ungefär tre tjocklekar papper på varje sida, än bredden av blade,s KERF (Bild 32) du måste göra ett tillfälligt papper "avständsmätare". Gör två veck i en liten bit (6" X 6") av vanlig tidning till gör tre tjocklekar. Placera papperet avständsmätare mellan klyvkniven och klyvstaketet (bild 34).
2. Upprepa steg 4 med klyvstaketet till höger om bladet och kontrollera med pappersavständet mätare.
3. Om pappersavständsmätaren inte passar mellan klyvstaket och klyvkniven per steg 4 och 5 ovan, är klyvkniven inte korrekt inriktad med bladet och måste justeras. Om klyvkniven behöver justeras fortsätt till avsnittet "Justera klyvkniveny" Om klyvkniven är korrekt inriktad med Då behövs ingen justering.

OBS: Klyvkniven har justerats ordentligt på fabriken - kontrollera inriktningen innan göra några justeringar.

JUSTERING AV RIVNINGSKNIV

1. Höj sågbladet till maximal höjd och ställ in fasvinkeln på 0o.
2. Ta bort spärrskyddsenheten och
3. Ta bort tabellinsatsen.
4. Placera klyvstängslet på höger sida och position 1 och flytta stängslet tills det nuddar spetsarna på sågbladet, lås sedan rälsen på plats.
5. Lossa sexkantsmuttern med en 10 mm skiftnyckel Lossa lätt på spännskruvarna (1/4-1/2 varv) med 5 mm Allen-nyckeln försedd. Lossa ställskruven med hjälp av en fläns skruvmejsel (bild 35).
6. Gör två veck i ett litet papper (6" x 6") för att biljacklekar. tre lager (Fig. 32). Det här vek sig papper används som en "avständsmätare".

Tre tjocklekar av papper Staket Rivning kniv FIG.34

papper Rivningskniv klämskruv ställskruv 1 ställskruv 2 klämskruv Blad Staket

FIG. 35

OBS: Avständsinstruktionerna ovan är baserade om att använda en standard skärblad (.128" skär på Blade ingår). Om ett mindre skärblad används, justera pappersdistansen. Till exempel, om snittet av ersättningsbladet är nära 0,100," använd 1 tjocklek papper som mellanlägg; om snittet är nära 0,110," använd 2

Justeringar

1. Sätt in vikt papper mellan klyvkniven och staket.

a. Håll fast klyvkniven och papperet mot staketet (bild 36). b. Dra åt klämskruvarna lätt. c. Ta bort papperet

och flytta staketet borta från blade. d.

Vrid långsamt ställskruven 1 (för vänster och höger justering) och ställskruv 2 (för framsidan och bakre justering) medan du tittar på klyvknivs tilt tills den är i linje med blade.

JUSTERING AV BORDINSTÄLLNINGEN

Tabellinsatsen innehåller fyra (4) justeringar skruvar för att justera höjden på bordsinsatsen (Fig. 37). Jag gillar insatsen på fliken. Gillar det rätsida (t.ex. metallinjalen från en kombinationsruta) över bordsskivan och sätt in topp. Om justering är nödvändig, använd en 4 mm Flat Huvudskruvmejsel för att rotera varje setskruv upp eller ner. Insatsen ska vara lite under bordet längst fram och något ovanför bordet vid tillbaka.

e. Kontrollera att klyvkniven är rätvinklig igen genom FIG. 37 att skjuta stängslet mot bladet. Justera om det behövs.

1. Efter genomförda justeringar:

a. Dra åt sexkantsmuttern lätt (håll i setet skruva fast med en skruvmejsel medan åtdragningsmutter). b. Dra åt spännskruvarna helt med en skiftnyckel. Dra sedan åt sexkantsmuttern helt.

FIG.36 Staket papper klämma Skruva Rivning kniv

FIG. 37 Bordsinlägg Skruvar

OBS: kontrollera att klyvkniven stannar i linje med bladet när bladet är titulerat vid någon vinkel. Byt ut barriärvaktsförsamlingen och innan du gör snitt.

Grundläggande användning av bordssåg

SÄKERHETSströmbrytare

OBS: Denna tabellsåg har en säkerhetsfunktion som hjälper till att förhindra oavsiktlig start. När strömmen bryts till sågen kommer verktyget att byta till av-läget. När strömmen är återställd, verktyget måste slås på igen.

För att slå på sågen: tryck på den gröna knappen (Fig. 39).

För att stänga av sågen: tryck på den röda paddeln (vilket trycker ner den röda av-knappen under) (Fig. 39).

RESET-KNAPP (POWER RESET)

Den här sågen kommer med en över lo-annons återställningsknapp, Om sågmotorn

över lo-annonser, en säkerhet

mekanism stoppar motorn

automatisk a lly på grund av motorövergång - loa ding eller lo w vo Theatre.

För att förhindra motor över lo ad reducera loa d på motorn eller kontrollera vo ltage.

Låt motorn svalna och tryck sedan på återställningsknappen och starta om sågen.

Om

sågen startar inte om , vänta en

lägg till en 1 5 minuter innan du startar om.

Grundläggande användning av bordssåg

ANVÄNDNING AV Bladskyddet

Blade Guard har designats för modularitet, som möjliggör användningen av flera kombinationer av de två huvudkomponenterna ä 1) Rivningskniv / Splitter, 2) Huvudbarriär Vakt, (bild 41). Dessutom, rivningen kniven kan snabbt justeras till tre positioner, beroende på applikation krav: genomskuren (hög), icke-genomgående skärning (mitten) och dado (lägst). Alla Blade Guard som behöver tas bort

att genomföra ett klipp borde ske omedelbart återinstallerad när den är klar. Se "Bifogar Blade Guard"för detaljerad installation instruktioner. Kom alltid ihåg att bästa förebyggande av olyckor är operatören användning av sunt förnuft och vakenhet överhuvudtaget gånger när du använder bordssågen.

Blade Guard måste vara kopplad till maskiner klyvkniv. Obs: Maskinen ska aldrig användas utan detta skydd in sin tjänsteställning. WARNING: Maskinen måste vara frånkopplad från

strömförsörjning vid installation av bladeguard.

Montera sågbladsskyddet (A) tillsammans med bolt(B) ovanpå klyvkniven(c), så att bolten sitter stadigt i rivningen kniv(c). Kontrollera att skyddsanordningen är säkert ansluten

Skruva inte i sågen(B) för hårt; Blädskyddet (A) måste röra sig fritt. Sätt in sugslangen på den anpassade sugslangen och sågens anslutningsstycke bladeskydd (A). anslut en lämplig spinna kollektor på sugadaptern. Demontering utförs i omvänd ordning. försiktighet! Sågbladsskyddet (A) måste vara Sänkte ned på arbetsstycket innan starta sågningen.

Grundläggande användning av bordssåg

STYRNING AV BLAD AVFASNING

Lossa bladebevel lock-handtagets motklocka

- klokt (bild 43), skjut höjdhjulet tills visaren är i önskad vinkel och dra åt blad titlock handtaget medurs.

Grundläggande användning av bordssåg

ARBETSHJÄLPARE

Innan du sågar något trä på din såg, studera allt "Grundläggande sågdrift."

Lägg märke till att för att göra några av nedskärningarna så är det det nödvändiga för att använda vissa enheter, "arbetshjälpare", Som push-stickan, push-Blocken och det extra stängslet, som du kan göra själv.

När du har gjort några övningssnitt, gör dessa "hjälpare" innan du startar några projekt. Göra "skjutpinnen" först. (En tryckpinne medföljer den).

Gör tryckstickan med en bit av 1X2 som visas (Fig .44).

Gör tryckblocket med bitar av 3/8" plywood A och 3/4" lövträ B (bild 45).

Den lilla träbiten, 1/2" X 3/8" X 2-1/2", ska limmas på plywooden... GÖR INTE

ANVÄND SPIKAR. Detta för att förhindra att sågbladet tappas i händelse av att du av misstag skär i trycket

blockera. placera handtaget i mitten av plywooden och fäst den med lim och träskruvar.

Använd en tryckpinne när staketet är 2 tum eller mer från bladen. Använd en tryckspärr när operationen är för smal för att tillåta användningen av en push sticka. För korrekt användning, se "Rippning" och "Bevel Ripande sektioner."

Tryckstaven eller blocket ska användas på platsen av användarens hand för att styra materialet endast mellan staketet och bladet. när du

använder en push stick eller push block, släpningen änden av brädan måste vara fyrkantig. En tryckpinne eller blockering mot en ojämn ände kunde glida av eller trycka arbetet borta från staketet.

ATT GÖRA EN FJÄDERBORD

Figur 46 illustrerar mått för att göra en typisk fjäderbräda. Den borde vara gjord av en rak träbit som är fri från kvistar

eller sprickor. snittet E bör vara ungefär 1/4" från varandra (Fig. 46).

FIG.44 Arbetsstycke Avsluta 1-112 114 114 314 15 45. Hack

FIG.45 4-3l4 3l8 12 2-112 5-118 Dessa kanter måste vara parallella A 12 5 2-112 3l8 3l8 B

FIG.46 25 8 ∞ 5 314 4-112

Grundläggande användning av bordssåg

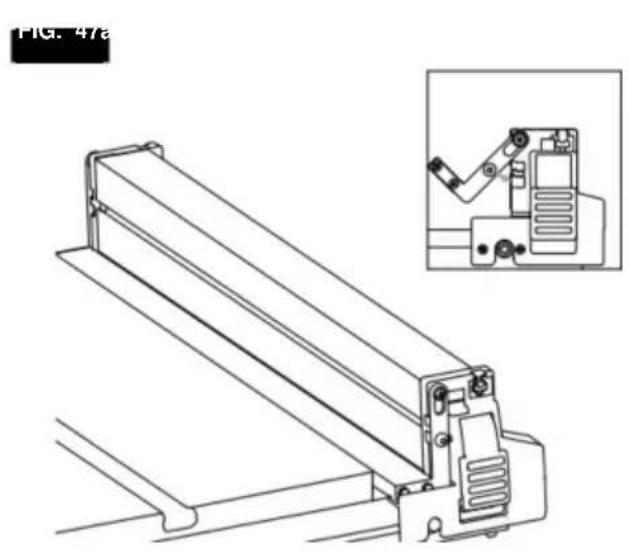

MATERIALSTÖD I HJÄLPSTÄNGSEL

när staketet är bortom bordsskivan, se till att materialstödet är säkrat i lägsta läget i både främre och bakre spår. när staket är över bordet, se till att

rial-stödet är i nedfällt läge (bild 47a). Om ett extra staket krävs, placera materialstödet i det övre läget på både främre gch bakre spåren (Fig. 47b). För att säkra stängselinställningen, sänk ner låshandtaget.

Rivstängselpekaren visar avståndet från bladen till rivstängslet.

Grundläggande användning av bordssåg

Bär alltid hörselskydd tion under skärning och handskar

när man lämnar sågblad.

ANVÄNDNING AV RIVSTÄNGLET

RIPPNING, SLIPPNING, ÅTERSÅNING OCH RABBETNING utförs med RIP FENCE tillsammans med HJÄLPSTÄNGLET / ARBETE SUPPORT, PUSH STET ELLER PUSH BLOCK.

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna på sidorna 3, 4, 5 och 6.

1. Gör aldrig dessa snitt FRIA HAND (utan att använda klyvstängslet eller hjälpanordningar vid behov), eftersom bladet skulle kunna binder in snittet och orsakar ett KICKBACK.

2. Lås alltid spärrstängslet säkert när du är inne använda.

3. Ta bort geringsmätaren från bordet under ev operationer som utnyttjar rivstängslet.

4. Se till att bladets skydd är installerat för allt genom sågsnitt. Ersätt den bevaka OMEDELBART efter slutförande av återsågning, rabbing eller dado-operationer.

5. Låt bladet sträcka sig ungefär 1/8" ovanför arbetsstyckets övre yta. Ytterligare exponering för bladet skulle öka riskpotential.

6. Stå inte direkt framför inbladen fallet med ett KICKBACK. Stå på vardera sidan om bladen.

7. Håll händerna borta från bladet och ut av bladens väg.

8. Om bladet stannar eller stannar under skärning, STÄNG AV BRYTARE innan du försöker att befria bladen.

9. Räck inte över eller bakom bladen för att Dra arbetsstycket genom snittet för att stödja långa eller tunga arbetsstycken för att ta bort Små avskurna materialbitar, eller FOR NÅGON ANNAN ANLEDNING.

10. Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka bort dem från bordet med en lång pinne. Annars skulle de kunna kastas tillbaka på dig vid baksidan av bladen.

11. Ta inte bort små bitar av avskuret material som kan fastna inuti Bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka ett KACKBACK. Stäng AV sågen och koppla bort strömkällan. Efter den BIAden har slutat svänga, lyft vakten och ta bort biten.

12. Om arbetsstycket är skevt, placera den KONKAVA sidan NEDÄT. Detta kommer att hindra det från gungar medan den rivs sönder.

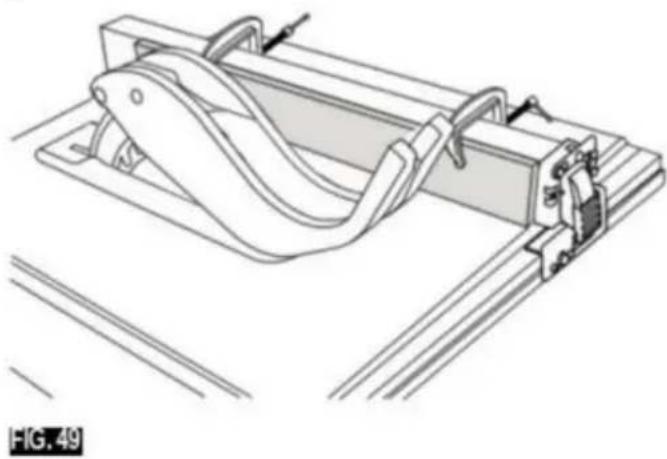

RIPSTÄNGSEL HJÄLPVÄTTA

När du använder dado-tillbehör, bör en extra vändbräda användas. Detta kommer att hjälpa till att förhindra skada på aluminiumstängslet. Vändningen bör vara gjord av 3/4 tum tjockt trä (bild 49).

Delar som krävs:

3/4" tjock träskiva (fast eller plywood) tillskuren storlek.

Två (2) klämmor.

Fasaden är gjord i samma höjd (2-3/4") som stängslet och kan fungera med bladeskyddet systemet på plats när du flyttar stängslet för att kontakta bladen. Använd två klämmor för att klämma fast 3/4 tum tjock träskiva till rivstaketet.

OBS: Den extra frontbrädan bör också användas vid skärning av material mindre än 3/16" tjock.

Grundläggande bordsågsdrift

RIPNING

FIG. 50

RIPPNING är känt som att kapa en träbit med kornet, eller i längdriktningen. Detta görs med hjälp av rippen staket. Placera staketet till önskad BREDD

AV RIP och lås den på plats.

Innan du börjar rippa, se till:

A. Rip Fence är parallellt med sågblad.
B. Klyvkniven är korrekt inriktad med sågbladet.

Placera den bredare delen av arbetsstycket på sidan av staketet.

Undvik att riva med stängslet till vänster sida, när det är möjligt När jag dricker river jag sönder material 6" eller smalare, använd staketet på höger sida av ENDAST bladen. Detta kommer att ge mer utrymme mellan staketet och sågbladet för användning av en tryckpinne. Om stängslet är monterat till vänster, sågbladsskydd kan störa korrekt användning av en tryckpinne.

När "WIDTH OF RIP" är 6" och BREDARE använd din HÖGER hand för att mata arbetsstycket, använd VÄNSTER handen ENDAST för att styra arbetsstycket, mata inte arbetsstycket med vänster hand (bild 50).

När "RIVNINGSBREDD" är 2" till 6" bred ANVÄND DEN PUSH STICK för att mata verket (bild 51).

När RIP-BREDDEN är MINDRE än 2"

tryckpinnen KAN INTE användas eftersom

vakt kommer att störa. ANVÄND HJÄLPSTÄNGLET, och TRYCK BLOCKET.

Det extra staketet bör användas när som helst "RIPPENS BREDD" är mindre än 6 tum bred. Om "RIPPENS BREDD" är av en mindre dimension än arbetsstyckets höjd, sedan ett uppoffrande extra staket av tillräcklig höjd för att stödja arbetsstycket under skärningen gjorda och fästa på staketet.

Mata arbetsstycket för hand tills änden är ungefärligt. 1" från framkanten av tabell. Fortsätt mata med PUSH BLOCKERA ovanpå hjälpstaket TILL DEN SNITTET ÄR KOMPLETT (Fig. 52).

Grundläggande bordsågsdrift

ANVÄNDNING AV GERINGSMÄTARE

KORSKÅPNING, GERINGSKAPNING, AVFASNING SKÄRNING, SAMMANSTÄLLD GERINGSKAPNING och vid RABBERING över änden av en smal arbetsstycket används GIRINGSMÄTARE.

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna i Allmänna säkerhetsföreskrifter, säkerhetsinstruktioner för bordssågar och Ytterligare säkerhet Regler.

Gör aldrig dessa snitt på fri hand (utan att använda geringsmätaren eller andra hjälpanordningar) eftersom bladet kan binda i snittet och orsaka ett KICKBACK eller orsaka dina fingrar eller handen att slinka in i bladen.

Lås alltid geringsmätaren säkert när den används. Ta bort klyvstaketet från bordet under alla operationer som använder geringsmätaren.

Geringsmätare vid 90o kan användas från 0 till 15-3/4 tum tvärskärning.

vid tvärkapning med bladet inställd på 90o eller 45o till bordet kan geringsmätaren användas i antingen plats på bordet. vid tvärkapning och blden är titulerad, använd öppningen på höger sida av tabell där bladen är placerad bort från din visare och geringsmätt.

För att justera geringsvinkeln:

Lossa läsknappen och ställ in geringsmätaren så att visaren är i önskad vinkel, dra sedan åt Låsknopp (bild 53).

GIRINGSMÄTARE HJÄLPSPEL

Geringsmätaren är utformad för att acceptera en Hjälpbeklädnad med förgjutna hål för fästa ett lämpligt stycke slätt rakt trä. Använd geringsmätaren som en mall för att fäst med lämpliga fästen (Fig. 54).

Exempel:

A. Borra 5/32" dia. hål genom en bräda 3/4" tjock, 3" hög och önskad längd.
B. Fäst med två nr. 12 runda huvuden trä skruvar 1-1/2" långa, ej medföljande (Fig. 54).
Se till att skruvarna aldrig sticker ut ovanför utsidan av beklädnaden.
Se till att beläggningen inte stör korrekt funktion av sågbladsskyddet.

OBS: vid fasad skärning, fäst beklädnaden så att den sträcker sig till höger om geringsmätaren och använd geringsmätaren i spåret till höger av bladen.

FIG. 53

Lock Knob Pointer Miter Gauge Body

FIG. 54

314" X 3" Styrelse No 12, 1-112" skruvar

Grundläggande användning av bordssåg

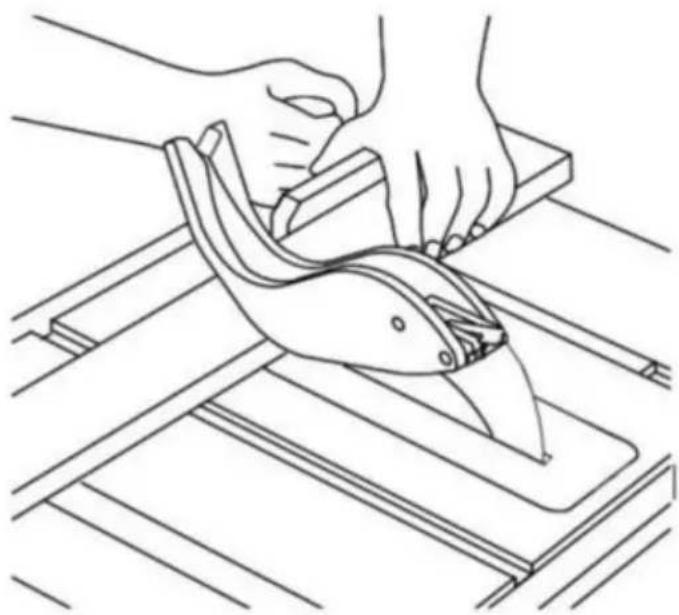

KORSHÅNG

CROSSCUTTING är känt som att kapa trä tvärs över kornet, vid 90o, eller fyrkantigt med båda kanten och träets passande sida. Detta görs med geringsmätaren inställd på 90o (bild 55).

Se till att bladets skydd är installerat för alla "genomsågningsoperationer" (när sågbladet skär helt genom arbetsstyckets tjocklek). Återställ skyddet OMEDELBART efter att ha gjort sår eller rabbing skärsår.

Låt bladen sträcka sig ungefär 1/8" ovanför toppen av arbetsstycket. Ytterligare exponering skulle öka riskpotentialen.

Stå inte direkt framför bladen i fall av en TILLBAKA (liten avskuren bit fångad av baksidan av bladet och kastas mot operatören). Stå på vardera sidan av bladen.

Håll händerna borta från bladen och borta från bladens väg.

Om bladet stannar eller stannar under skärning, VÄND STÄNG AV innan du försöker frigöra blade.

Räck inte över eller bakom bladet för att dra arbetsstycket genom snittet, för att stödja Lång eller tunga arbetsstycken, för att ta bort avskurna materialbitar, eller AV NÅGON ANNAN SKÄL.

Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka på dem AV bordet med en lång pinne. Annars de kan kastas tillbaka mot dig på baksidan av blade.

Ta inte bort små bitar av avskuret material som är nära eller kan bli FÅNGDA inuti Bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka a TILLBAKA. Stäng AV sågen. Efter bladen har slutat svänga, llyft skyddet och ta bort stycke.

Om arbetsstycket är skevt, placera CONCAVE sida NER. Detta kommer att hjälpa till att förhindra att den gungar medan den skärs.

Graderingarna på geringsmättet ger noggrannhet för genomsnittlig träbearbetning. I vissa fall där extrem noggrannhet krävs, när du gör vinkelsnitt, till exempel, gör ett försökssnitt och kontrollera det sedan igen med en korrekt fyrkant eller gradskiva.

Vid behov kan geringsmätarhuvudet vridas lätt för att kompensera för eventuella felaktigheter.

TIPS: Utrymmet mellan geringsmätarstången och spåret i bordet hålls till ett minimum under tillverkning. För maximal noggrannhet när med geringsmätaren, "gynna" alltid ena sidan av spåret i bordet. Med andra ord, rör dig inte geringsmättet från sida till sida medan man skär men hålla ena sidan av stängen ridande mot ena sidan av spåret.

TIPS: Sätt en bit sandpapper på framsidan av ytangeringsmäthuvud. Detta kommer att hjälpa till att förhindra att arbetsstycket "kryper" medan det skårs.

Geringsmätaren kan användas i vilken som helst av spår i bordet. Se till att den är låst.

När du använder geringsmätaren i VÄNSTER hand spår, håll arbetsstycket stadigt mot mått huvudet med vänster hand och greppa låsknappen med höger hand.

När du använder den HÖGER handens spår, håll arbetsstycket med höger hand och läsknappen med vänster hand.

Grundläggande användning av bordssåg

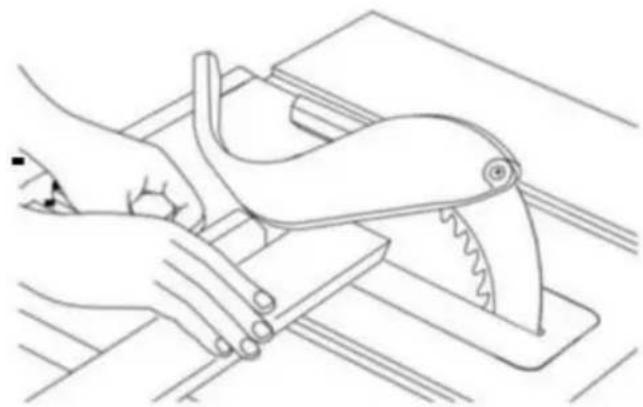

REPETIVEN KLIPPNING

REPETIVA KLIPPNING är att skära en mängd av bitar av samma längd utan att behöva markera varje bit (bild 56). när du

gör upprepade snitt från ett långt arbetsstycke, se till att det stöds.

Använd aldrig klyvstängslet som längd stopp, eftersom snittet

off bit kunde binda mellan staketet och blad som orsakar ett kast. 1.

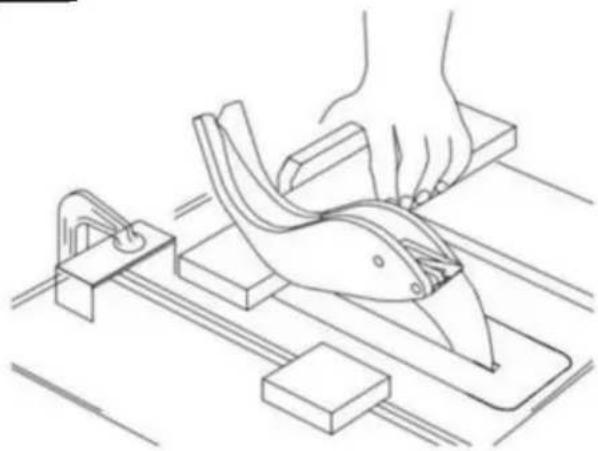

när du gör repetitiva snitt, klämma fast en kloss av trä 3" Längs till bordet vid önskad Längd för att fungera som längdstopp.

När du klämmer fast blocket, se till att slutet av

blocket ligger väl framför sågbladet. Vara se till att den sitter fast ordentligt.

1. Placera arbetsstycket längs geringsmätaren tills den nuddar blocket och håll den sedan säkert.
2. Gör snittet, dra sedan tillbaka arbetsstycket tryck bort den avskurna biten från bordet med en tryckpinne. FÖRSÖK INTE ATT VÄLJA DET SOM DETTA KAN FARA DIN HÄNDER.

FIG. 56

GERINGSKÄRNING är att kapa ved i en vinkel annat än 90o med träkanten. Följ

samma procedur som du skulle göra för skärning (Fig. 57).

Justera geringsmätaren till önskad vinkel, och Lock det.

Geringsmätaren kan användas i vilken som helst av spår i bordet.

när du använder geringsmätaren i VÄNSTER hand spår, håll arbetsstycket stadigt mot geringsmätare med vänster hand och greppa Lås knappen med höger hand. när du

använder den HÖGER handens spår, håll arbetsstycket med höger hand och låsknappen med vänster hand.

FIG. 57

FASKORSAK är samma sak som kapning förutom att träet

långkså kapas i en fas annan vinkel än 90o med träets platta sida (Fig. 58).

Justera bladet till önskad vinkel.

Använd geringsmätaren i spåret till HÖGER eller till VANSTER om bladen.

FIG.58

SAMMANSTÄLLD GERINGSKÄRNING är en kombination av

geringsskärning och fasad skärning. De snittet görs i en annan vinkel än 90o mot båda kanten och den flat sidan av träet.

Justera geringsmätaren och bladet till önskad vinkel och se till att geringsmättet är låst.

Grundläggande bordsågsdrift

ICKE GENOM SÅGNING

Lägg till en 8-tums hög planbräda till staketet hela stängslets längd (bild 59)

FIG. 5 " C " klämmor .Fjäderbräda Arbete stöd Fjäderbräda tryck stick

Använd fjäderbrädor för alla "icke genomgående".

Sågning" (när sågbladsskyddet

måste tas bort). fjäderbrädor är vana vid hålla arbetet i kontakt med staketet och tabell som visas, och för att stoppa kast.

Montera fjäderbrädor på staketet och bordet som visas, så att framkanterna på fjäderbrädor kommer att stödja arbetsstycket tills snittet är komplett, och arbetsstycket har skjutits helt förbi kuttern

(sågblad, dadohuvud, etc.) med en tryckpinne, som i rivning.

Innan du påbörjar arbetet (med sågen vriden

"OFF" och fräsen inställd under bordets yta): A. Installera fjäderbrädor så att de utövar tryck

på arbetsstycket; VAR POSITIVA DE ÄR SÄKERT FÄST.

B. Se till, genom försök, att fjädern brädor stoppar en kast om man borde

inträffa.

Fjäderbrädor används inte under icke genom sågoperationer vid användning av geringen mätare.

BYT Blade Guard SÅ SNART DET INTE GENOM SÄGNING ÄR KOMPLETT.

RABBERING

RABBETING är att skära ut en del av hörnet av ett stycke material, tvärs över en ände eller längs en kant (bild 60).

Att göra en RABBET kräver skärningar som inte går allt vägen genom materialet. Därför

Blade Guard måste tas bort.

1. Ta bort bladskyddet.

2. För rabbning längs en kant (lång väg till arbetsstycke) enligt bilden, lägg till en yta ungefär lika hög som arbetsstycket är brett rivstaketet. Justera klyvstängslet och bladen till de nödvändiga måtten, gör sedan klipp först med brädan på bordet, enligt uppställningen som visas i fig. 60. Gör en andra snittet med arbetsstycket på kanten. Följ alla försiktighetsåtgärder, säkerhetsinstruktioner och driftinstruktioner som för rippning eller rippning typoperationer, inklusive fjäderbrädor och tryckpinne osv.

3. För rabbning över en ände, för arbetsstycke 10- 1/2" och smalare gör rännan med brädet sitter på bordet. Använder geringsmätaren försedda med en fasad, följ samma procedurer och instruktioner för att skära efter varandra över arbetsstyckets bredd för att erhålla önskad skärbredd. ANVÄND INTE slitstaketet för rabbing över änden.
4. INSTALLERA Blade Guard Omedelbart

SLUTFÖRANDE AV RABBERING

DRIFT.

Kaninskärningar kan också göras i en passage av arbetsstycket över fräsen med hjälp av dado-huvudet.

FIG. 6 Första snittet Rabbet andra snittet KANIN LÄNGT KANTEN RABBETARÖVER SLUTET

Grundläggande användning av bordssåg

SPECIELLA SKÄRTEKNIKER

Försök inte att utföra sår som inte täcks av detta

SKÄRNING AV METALLER OCH MURVERK

Denna bordsåg är inte rec - rekommenderas för skärning av

manual om du inte är väl bekant med procedurer och metaller, såsom aluminium eller koppar, även med fixering. Dessa typor av. ett speciellt blad utformat för att skära dessa material.

snitt inkluderar, men är inte begränsade till, avsmalnande snit och komplicerad icke-genomgående skärning,. Den här tabellen såg är ett mycket mångsidigt verktyg, som kan utför ett brett spektrum av högt specialiserade skär som inte kan täckas i den här handboken.

Denna bordssåg är inte rekommenderas för att skära någon

murmaterial, även med slipande kapskivor.

se ditt bibliotek för böcker om träbearbetning tekniker, såsom: The Compete Book of stationära kraftverktygstekniker av R.J. De christoforo eller Table saw Techniques av R. cliffe.

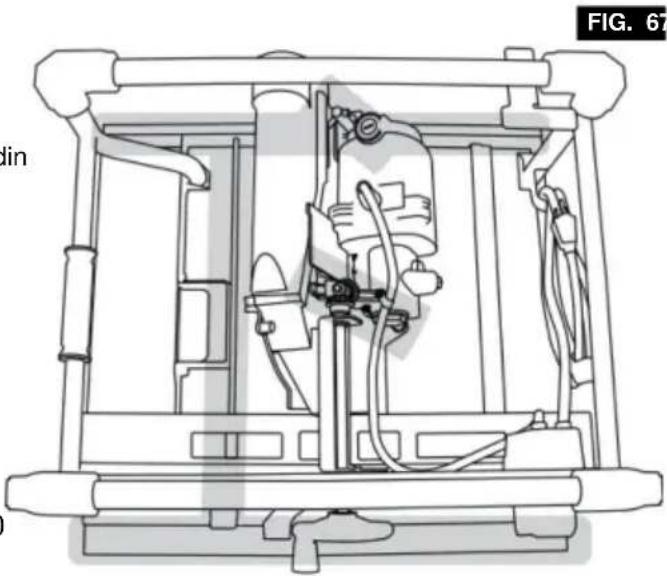

SMÖRJNING

Växellådan har smörjts helt kl fabriken. Men efter sex månader till ett år, beroende på användning, är det klokt att returnera din verktyg till närmaste servicecenter för följande-

i:• Borstar ersattes. •

delar rengjorda och inspekterade.

- Återsmörjt med färskt smörjmedel. • Elektriskt system testat.

Följande delar bör oljas då och då med SAE nr. 20 eller nej. 30 olja, orwD 40 (fig. 67).

1. Elevation, stödstänger och kugghjul.
2. Sliding rails och stöd.
3. Tabellåsande kammar (fram och bak).

Underhåll av din bordssåg

Fara!

Dra alltid ut nätkontakten innan påbörja något städarbete.

1. Rengöring •

förvara alla säkerhetsanordningar, ventilationsöppningar och motorhus fritt från smuts och damm så långt som möjligt. torka av utrustningen med ett rent klä eller blåsa den med tryckluft kl Lågt tryck. • vi rekommenderar att du rengör enheten omedelbart varje gång du är klar använder

den. • Rengör utrustningen regelbundet med en fuktig tyg och lite mjuk tvål. Använd inte rengöringsmedel eller lösningsmedel; dessa kunde attackera utrustningens plastiska delar. Se till att inget vatten kan tränga in i enheten. Inträngande av vatten i en elektrisk ökar också risken för en elektrisk chock.

2. Kolborstar

Vid överdriven gnistbildning, ha kolborstar kontrolleras endast av en kvalificerad elektriker.

Fara! Kolborstarna borde inte vara det besvaras av vem som helst utom en kvalificerad elektriker.

1. Underhåll

Det finns inga delar inuti utrustningen som kräver extra underhåll. 4. beställa reservdelar: Ange följande data när

beställa ersättningsdelar: Typ av maskin

• Maskinens artikelnummer
. Maskinens identifieringsnummer
• Ersättningsartikelnummer för delen

nödvändig

Felsökning

WARNING

Stäng av "OFF" och ta alltid bort stickkontakten från strömkällan före felsö

PROBLEM	orsaka	LÖSNING
Sågen startar inte	strömsladden är inte inkopplad.	plugsawin.
	Säkring eller kretsbrytare har löst ut.	Återställ säkring eller återställ utlöst strömbrytare.
	sladdskadat.	Havecord replackedavYanAuthorizedVEVOR servicecenter eller servicestation.
	Burnedout-brytare.	Har växelreplaterad av YanAuthorizedVEVOR servicecenter eller servicestation.
Bladed inte komma upp till hastighet	Förlängningssladden är för lätt för lång.	Ersätt med tillräcklig kapacitet.
	Låg spänning.	kontakta ditt elföretag.
Överdriven vibration	Misslyckande att spänna fast låshandtaget.	se avsnittet "Lår känna din tabellsåg".
	Bladeoutofbalance.	Kasta Bladeochanvändadiferentblade.
	såg inte monterad säkertIYtostand eller arbetsbänk.	Dra åt monteringshårdvara, se "Montering avsnittet Tabellsåg.
	Arbor Nöttät.	se avsnittet "Montering" "changingTheBlade."
cutbinds,burns,stals motor vid sönderripping	Dullbladewithinpropertoothset.	vässa eller ersätta den.
	Warpedboard.	Se till att den konkav eller den håliga sidan är vänd "NER"och matar långsamt.
	Ripfencenotparalleltoblade.	se avsnittet "Justeringar" "ligning RipFence."
	Rivningskniv ur drift.	se avsnittet "Justeringar", "Rivkniv". inriktning."
cutnottrueat90. eller 45.positioner	Aignmentsskruvar inte justerade ordentligt.	se avsnittet "Justeringar", "AdjustingBlade ParalleltoMiter Gaugeslots."
Plastsmältsorblade tpsöverhettad när skärande	Matningshastighet till hög.	långsam genommatningshastighet.
	Bladestipnotsharp	vässa eller ersätta den
Tiltlockhandtag höjdhjul svårt att röra sig	Bevellockhandlenellossednär göriltjustering.	se avsnittet "Lår känna din tabell", "Blade Tilt Lock-ratt."
	sågspån på djupa skruvgängor.	se avsnittet "Underhålla din tabell", "Smörjning".
circuitBreakerTrips	strömbrytare löser ut upprepade gånger under skärning.	Ersätt bladen med en nyblade. Minska kraft applicerad på arbetsstycket under skärning.

TEKNISKA DATA

AcMotor 220-240v\~50Hz

Kraft 1800w

För att säkerställa att motorn inte blir för varm, kan den kanske köras i 25 % av

cyklen vid den specificerade beskrivningen och måste då bestämmas för att vara i 75 %

av cyklen.

Fara!

ljudoch vibration

ljudoch vibrationsvärden mättes i enlighet med

EN61029.

LpSoundpressurelevel 91dB(A)

KpAuncertainty 3dB

LwSoundpowerlevel 104dB(A)

KwAuncertainty 3dB

De angivna värdena för utsläppsvärden och inte

nödvändigtvis förutsedda arbetsmiljövärden.

Aäven om det finns ett samband mellan mission och

immission, är det omöjligt att dra vissa slutsatser

om ytterligare försiktighetsåtgärder.

Faktorer som kan påverka den faktiska immissionen,

t.ex. antalet maskiner

och andra närliggande verksamheter. Tillförlitlig arbetsplats-

värde, varvid du

räknar med, allt från och med. kan åtminstone göra

en bättre bedömning av

A' φ254±0.5 √2 0.25 A 10°±2" 2 φ30" 1 A-A' 10:1 φ2.26(A) 1.8±0.09 n

faror och risker.

Teknisk support och E-garanticertifikat www.vevor.comlsupport
