GEBRUIKSAANWIJZING M1H-ZP12-254A-1 Vevor

GEBRUIKSAANWIJZING VOOR TAFELZAAG

MODEL:M1H-ZP12-254A-1

Wij blijven ons inzetten om u te voorzien van concurrerende prijzen.

"Half besparen", "Half prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen alleen een schatting van de besparingen die u zou kunnen profiteren van het kopen van bepaalde hulpmiddelen bij ons in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën hulpmiddelen die wij aanbieden, worden gedekt. U wordt vriendelijk eraan herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u besparen feitelijk de helft in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

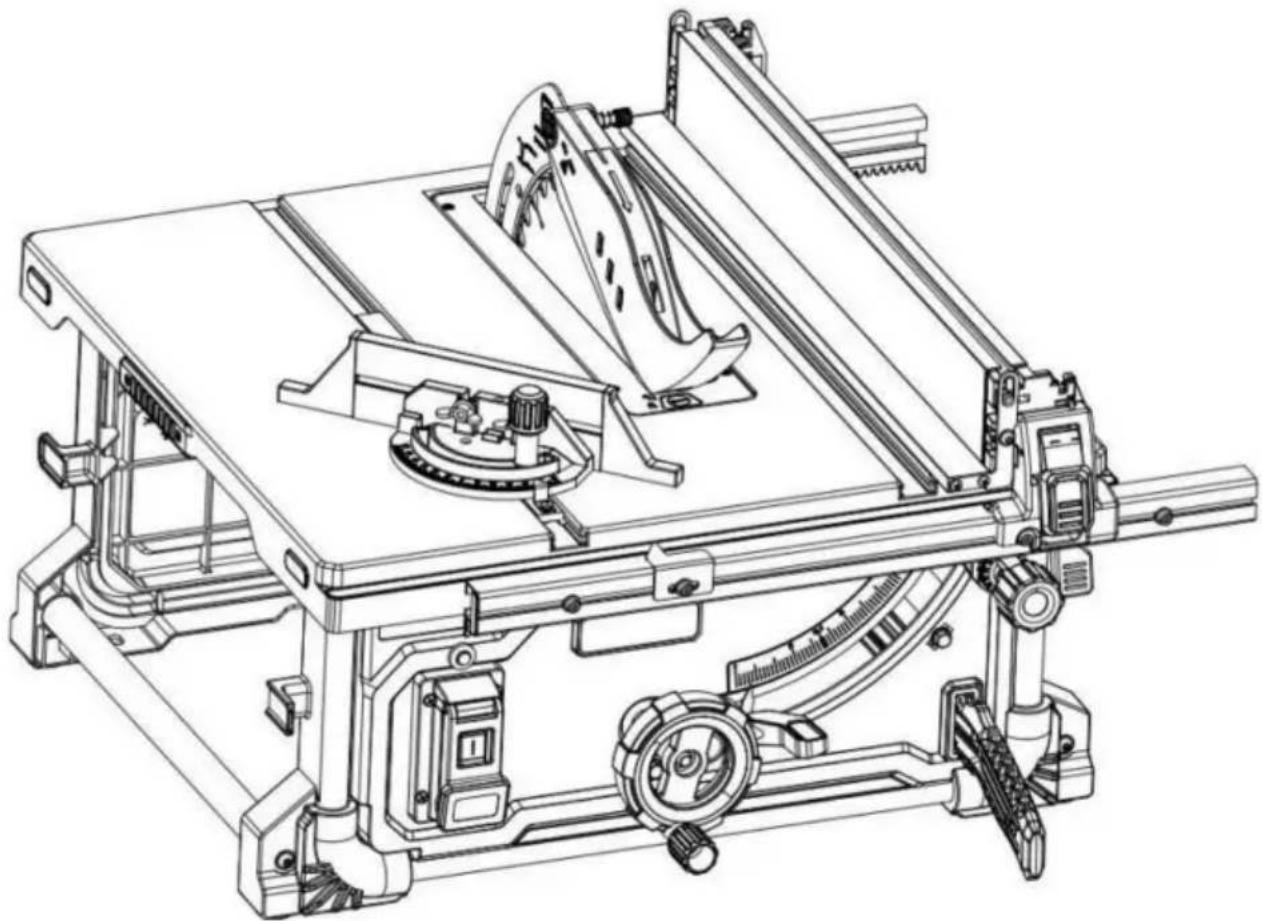

TAFELZAAG

MODEL:M1H-ZP12-254A-1

Heeft u productvragen? Heeft u technische ondersteuning nodig? Neem dan gerust kosteloos contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.comlsupport

Dit is de originele instructie, lees alle handleidinginstructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neem ons niet kwalijk dat we u niet meer zullen informeren als er technologische of software-updates voor ons product zijn.

Inhoudsopgave

Algemene veiligheidsregels---- 3

Veiligheidsinstructies voor tafelzagen---- 4

Aanvullende veiligheidsregels---- 7

symbool---- 9

Lijst van termen----12

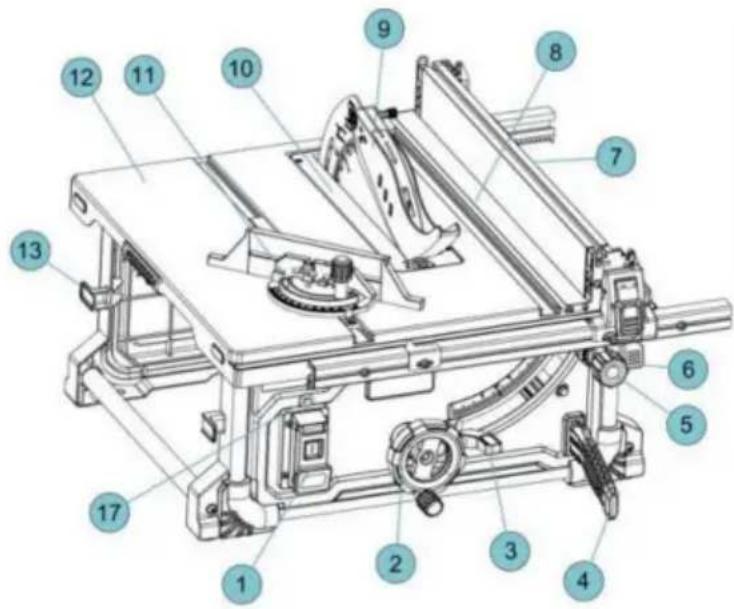

Kennismaken met uw tafelzaag----13

uitpakken en inhoud controleren---- 14

Assemblage 15

Basisbewerking van de tafelzaag---- 27

Onderhoud van uw tafelzaag---- 38

Probleemoplossing---- 40

wat stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten

chemicaliën waarvan bekend is dat ze kanker veroorzaken, geboorte afwijkingen of andere reproductieve schade.

Enkele voorbeelden van deze chemicaliën zijn:

. Lood uit loodhoudende verven,

. kristallijn siliciumdioxide uit bakstenen en cement En

andere metselwerkproducten, en

Arseen en chroom uit

chemisch behandeld hout. Uw

risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze

chemicaliën: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren.

Vermijd langdurig contact met stof van elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding kleding en was blootgestelde gebieden met zeep en water. Stof in uw

in de mond of ogen of op de huid liggen, kan de opname van schadelijke chemicaliën bevorderen.

Algemene veiligheidsregels

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot

elektrische schok, brand en/of ernstig letsel.

De term "elektrisch apparaat" in de waarschuwingen verwijst naar uw op het lichtnet (met snoer) werkende elektrisch apparaat of op batterijen (snoerloos) werkende elektrisch apparaat.

VEILIGHEID OP DE WERKPLEK

Houd de werkplek schoon en goed verlicht. Geuit of donkere gebieden vragen om ongelukken.

Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen stof. Te veel elektriciteit creëert vonken die het stof of de dampen kunnen doen ontbranden.

Houd kinderen en omstanders uit de buurt terwijl bedienen van een elektrisch gereedschap. Afleidingen kunnen ervoor zorg je verliest de controle.

De stekker van het elektrische gereedschap moet in het stopcontact Wijzig de stekker nooit op enigerlei wijze. Gebruik niet alle adapterstekkers met geaarde elektrisch gereedschap. ongewijzigde stekkers en bijpassende Stopcontacten verkleinen het risico op een elektrische schok.

Vermijd lichamelijk contact met geaarde of geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schok als uw lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, zal de kans op lekkage vergroten. het risico op een elektrische schok.

Misbruik het snoer niet. Gebruik het snoer nooit voor het dragen, trekken of loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherp bewegende delen. Beschadigde of verstrengelde snoeren vergroten het risico op een elektrische schok.

onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen Te veel kracht kan leiden tot ernstig persoonlijk letsel.

Gebruik persoonlijke beschermingsmiddelen. Draag altijd pogbescherming. beschermingsmiddelen zoals zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of Gehoorbescherming die wordt gebruikt onder de juiste omstandigheden, zal persoonlijk letsel verminderen.

gVoorkom onbedoeld starten. Zorg ervoor dat de schakelaar staat in de uit-stand voordat u verbinding maakt naar de stroombron en I of batterijpakket, plukken omhoog of het gereedschap dragen. Het dragen van kracht is ook met wir vinger op de schakelaar of energieke powertools die de schakelaar aan hebben staan, nodigen uit tot ongelukken.

Verwijder eventuele afstelsleutels of moersleutels voordat u het inschakelen van het elektrische gereedschap. Een sleutel of een moersleutel Links bevestigd aan een draaiend deel van de krachtbron kan leiden tot persoonlijk letsel.

Reik niet te ver. Zorg voor een goede houding en altijd in evenwicht. Dit maakt een betere controle mogelijk van de kracht ook in onverwachte situaties.

Kleed je goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Indien er apparaten aanwezig zijn voor de aansluiting van e randen of stofafzuig- en opvangvoorzieningen, zorg ervoor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde

Wanneer u buitenshuis met een elektrisch gereedschap werkt, gebruik gezaren. een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het

gebruik van een snoer dat geschikt is voor gebruik buitenshuis verminderat de vertrouwdheid die ontstaat door veelvuldig gebruik niet verloren gaan het risico op een elektrische schok. van hulpmiddelen waarmee u zelfgenoegzaam kunt worden en

Als het gebruik van een elektrisch gereedschap op een vochtige onvermijdelijk is, gebruik dan een door een aardlekschakelaar (GFCI) beschermde voeding. gebruik van een

Een aardlekschakelaar vermindert het risico op een elektrische schok.

PERSOONLIJKE VEILIGHEID

Blijf alert, let op wat u doet en gebruik gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of

plaats kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

Forceer het elektrische gereedschap niet. Gebruik de juiste elektrisch gereedschap voor uw toepassing. De juiste power tool zal het werk beter en veiliger doen op de snelheid waarvoor het ontworpen is.

Algemene veiligheidsregels

Gebruik het elektrische gereedschap niet als de schakelaar niet goed w

niet aan en uit zetten. Alle stroom die niet met de schakelaar kap

worden bediend, is gevaarlijk

en moet gerepareerd worden.

ook vastgehouden machtls. werkt.

^a Houd snijgereedschap scherp en schoon.

onderhouden snijden is ook met scherpe snijkanten

zijn minder snel gebonden en gemakkelijker te controleren.

Haal de stekker uit het stopcontact

en/of verwijder de accu, indien afneembaar, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het gereedschap opbergt.

elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen

verklein het risico dat de machine per ongeluk start.

Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits

enz. in overeenstemming met deze instructies, waarbij

rekening houdend met de arbeidsomstandigheden en het uit te

voeren werk. gebruik van de macht ook voor

andere handelingen dan bedoeld kunnen

resulteren in een gevaarlijke situatie.

Bewaar elektrisch gereedschap dat niet in gebruik is buiten bereik van

kinderen en laat personen die er niet mee vertrouwd zijn het gereedschap

het elektrische gereedschap of deze instructies voor het

bedienen van het elektrische gereedschap. Elektrische apparaten

in de handen van ongetrainde gebruikers.

Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

n niet gebruiken. handgrepen en grijpvlakken laten geen ruimte voor

veilige hantering en controle van het gereedschap in onverwachte

zijn gevaarlijk situaties.

DIENST

Onderhoud elektrisch gereedschap en accessoires. Controleer op

verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en elke andere toestand

die de werking van het elektrische gereedschap kunnen beïnvloeder

beschadigd is, laat het elektrische gereedschap dan repareren vo

gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud.

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen Identieke vervangingsonderdelen gebruikt.

Dit zal de veiligheid van de

macht tel wordt gehandhaafd.

Veiligheidsinstructies voor tafelzagen

Houd de beschermingen op hun plaats. Beschermingen

moeten in werkende staat zijn en correct gemonteerd zijn. A

beschermkap die los zit, beschadigd is of niet functioneert

correct gerepareerd of vervangen moet worden.

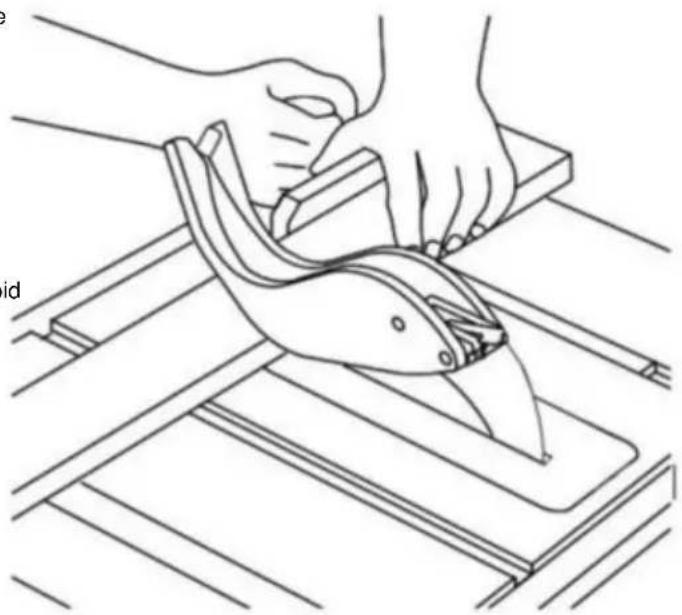

Gebruik altijd een zaagbladbescherming, spouwmes en voor elke doorsnijdingsbewerking. Voor

doorlopende snijbewerkingen waarbij het zaagblad

snijdt volledig door de dikte van het werkstuk, de bescherming en andere veiligheidsvoorzieningen

Helpt het risico op letsel te verminderen.

Bevestig het beveiligingssysteem onmiddellijk opnieuw

na het voltooien van een bewerking (zoals het maken van

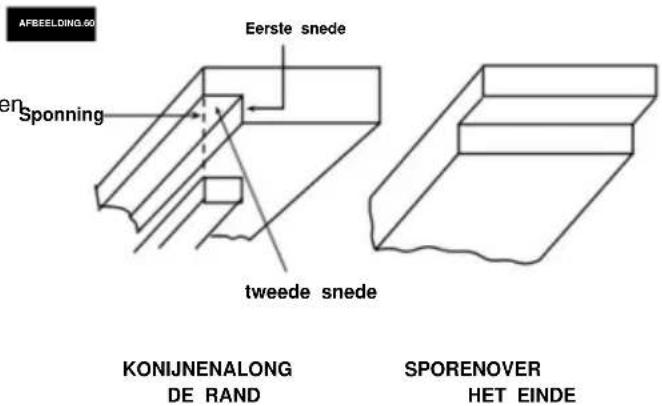

sponningen, het maken van sleuven of het opnieuw zagen van sneden) waarbij de bescherming moet worden verwijderd, spou

enlor. De bewaker, het splijtmes en de hulp om

het risico op letsel verminderen.

Zorg ervoor dat het zaagblad niet in contact komt met de

beschermkap, spouwmes of het werkstuk voor de

schakelaar is ingeschakeld. Onbedoeld contact van deze

voorwerpen met het zaagblad kunnen gevaarlijke

voorwaarde.

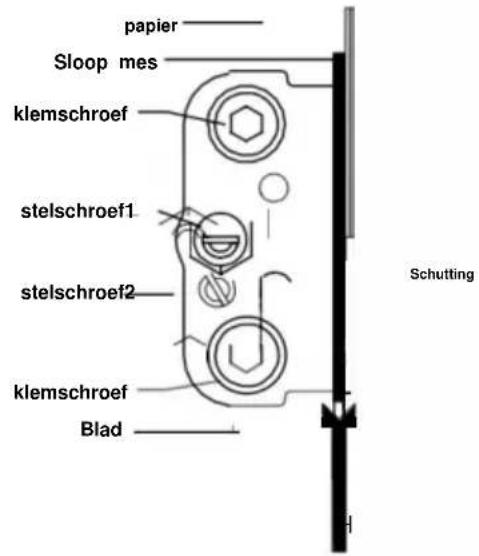

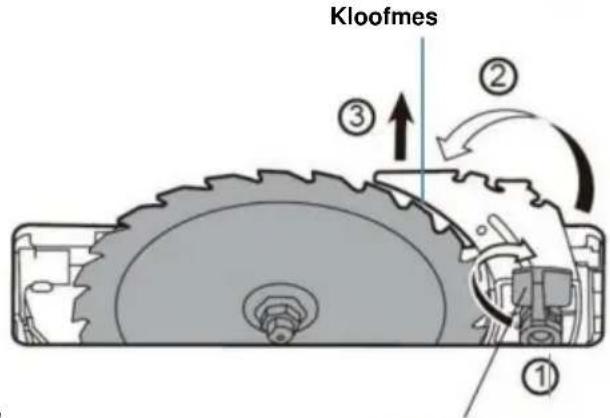

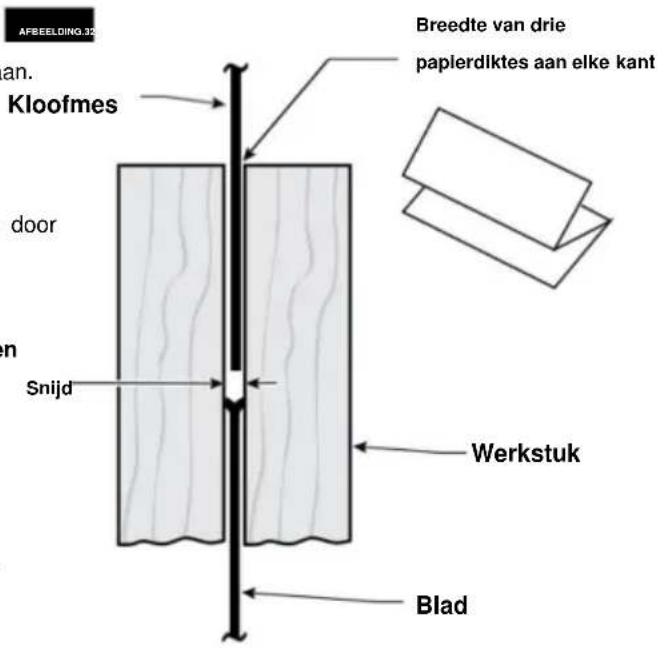

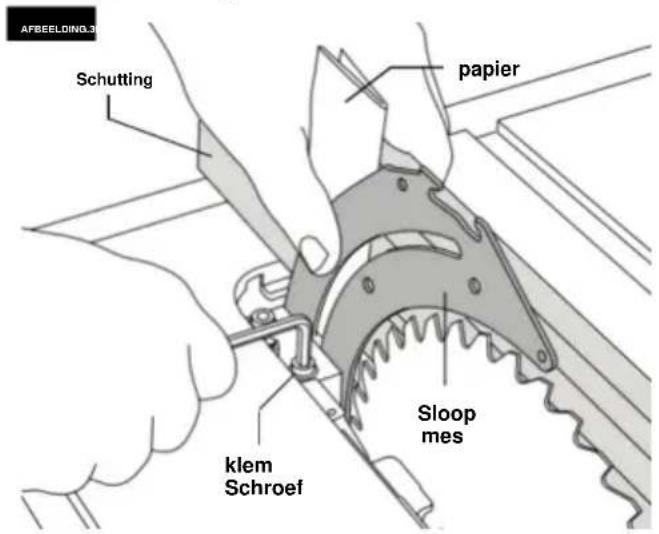

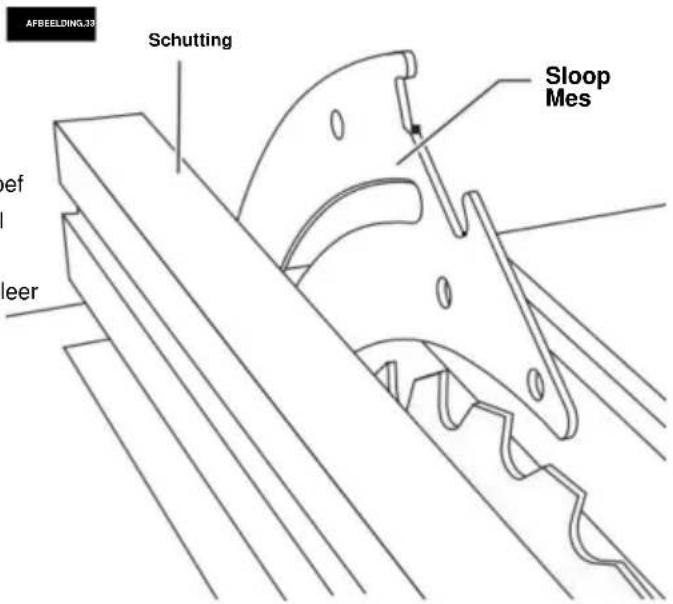

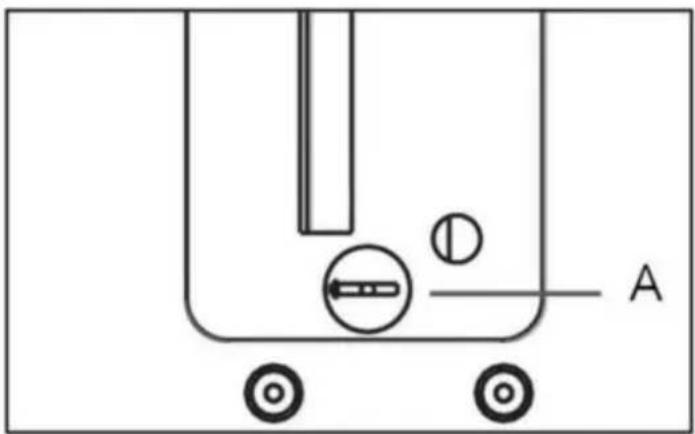

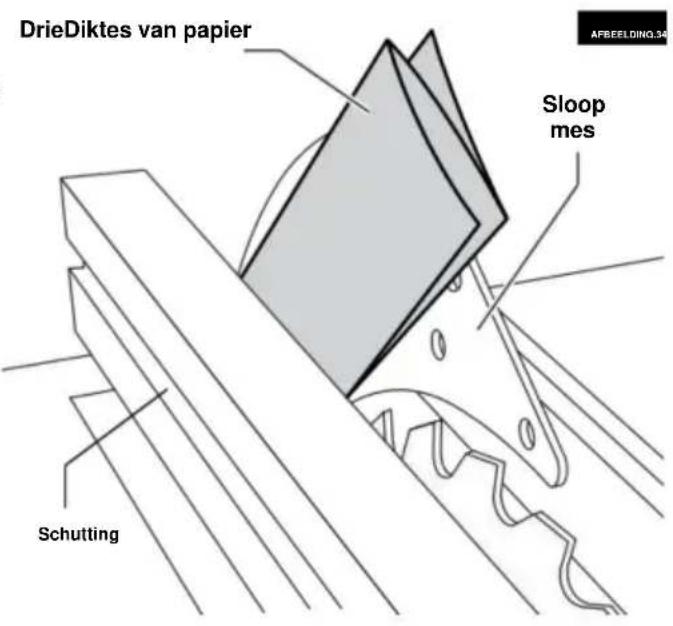

Stel het spouwmes af zoals beschreven in deze

gebruiksaanwijzing. Onjuiste afstand, positionering

en uitlijning kan ervoor zorgen dat het spouwmes niet meer effectief

is bij het verkleinen van de kans op terugslag.

Om het spouwmes te laten werken, moeten ze

bezig met het werkstuk.

Het spouwmes en zijn niet effectief bij het snijden van werkstukken

die te kort zijn om mee te werken.

het spouwmes en de anti-terugslagvoorziening. Onder deze

omstandigheden kan er geen terugslag optreden.

voorkomen door het spouwmes en anti-kickback

apparaat.

Veiligheidsinstructies voor tafelzagen

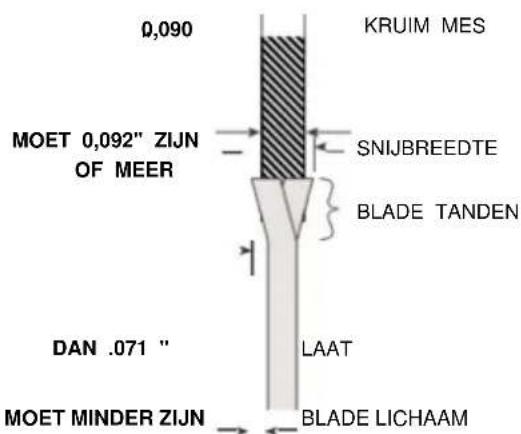

Gebruik het juiste zaagblad voor het splijten

mes. Om het spouwmes goed te laten functioneren, moet de De diameter van het zaagblad moet overeenkomen met de ju het spouwmes en het lichaam van het zaagblad moeten dunner dan de dikte van het spouwmes en de snijbreedte van het zaagblad moet breder zijn dan de dikte van het spouwmes.

SNIJPROCEDURES WAARSCHUWINGEN

Plaats nooit uw vingers of de buurt of in lijn met het

zaagblad. Een moment van onoplettendheid of een sliip zou uw hand naar het zaagblad kunnen leiden en resulteren in ernstig persoonlijk letsel.

Voer het werkstuk alleen tegen de draairichting in in het zaagblad of de frees. Voer het werkstuk in dezelfde richting als de

zaagblad draait boven de tafel kan resulteren in het werkstuk en uw hand worden erin getrokken het zaagblad.

Gebruik de verstekgeleider nooit om het werkstuk te voede bij het scheuren en gebruik de scheurgeleider niet hek als lengtestop bij het dwarszagen

de verstekgeleider. Het geleiden van het werkstuk met de verstekgeleider en verstekgeleider tegelijkertijd vergroot de kans op vastlopen van het zaagblad en terugslag.

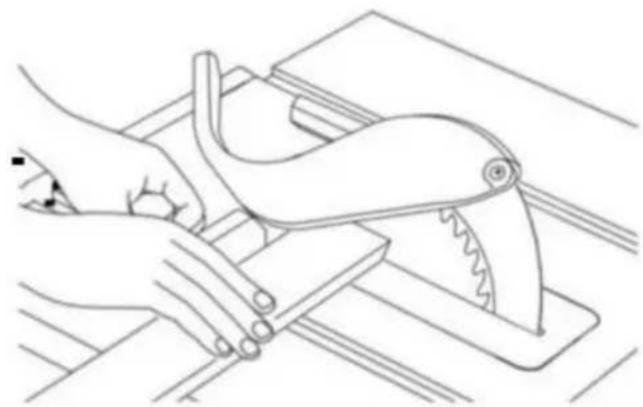

Bij het scheuren altijd het werkstuk aanbrengen voedingskracht tussen het hek en de zaag blad. Gebruik een duwstok wanneer de afstand tussen de geleider en het zaagblad kleiner is dan

150 mm en gebruik een duwblok wanneer deze afstand kleiner is dan 50 mm. "Werkhelpende" apparaten houden uw hand op een veilige afstand van het zaagblad.

Gebruik uitsluitend de door de fabrikant meegeleverde duwstok of die is vervaardigd in overeenstemming met

de instructies. Deze duwstok zorgt voor voldoende afstand van de hand tot het zaagblad.

Gebruik nooit een beschadigde of afgesneden duwstok. beschadigde duwstok kan breken waardoor uw hand in het zaagblad te schuiven.

Reik nooit over of om een roterende zaag heen zaagblad. Het grijpen naar een werkstuk kan leiden tot tenbedoeld contact met het bewegende zaagblad.

Biedt hulpwerkstukondersteuning aan de achterkant en/of zijkanten van de zaagtafel voor lange en of brede werkstukken om ze waterpas te houden. Een lange en/of een breed werkstuk heeft de neiging om te draaien de rand van de tafel, waardoor er verlies van controle ontstaat, zaag bladbinding en terugslag.

Voer het werkstuk in een gelijkmatig tempo in. Niet buig of draai het werkstuk. Als er een vastloper optreedt, zet het gereedschap dan onmiddellijk uit, trek de stekker uit het stoj gereedschap en verwijder de blokkade. Zaagblad vastlopen door het werkstuk kan terugslag of stilstand veroorzaken motoren.

Verwijder geen stukken afgesneden materiaal terwijl de zaag draait. Het materiaal kan vast komen te zitten tussen de geleider of in de zaagbladbescherming en het zaagblad dat uw vingers in het zaagblad. Zet de zaag uit en wacht tot het zaagblad stopt voordat u hem verwijdert. materiaal

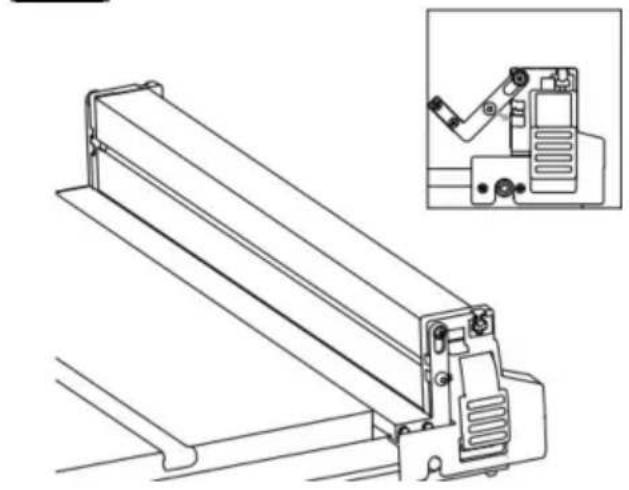

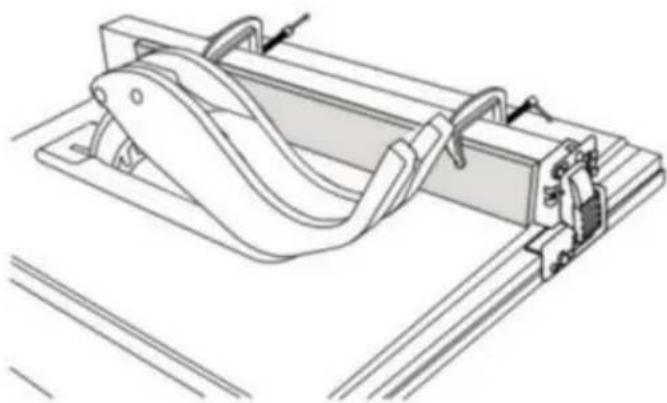

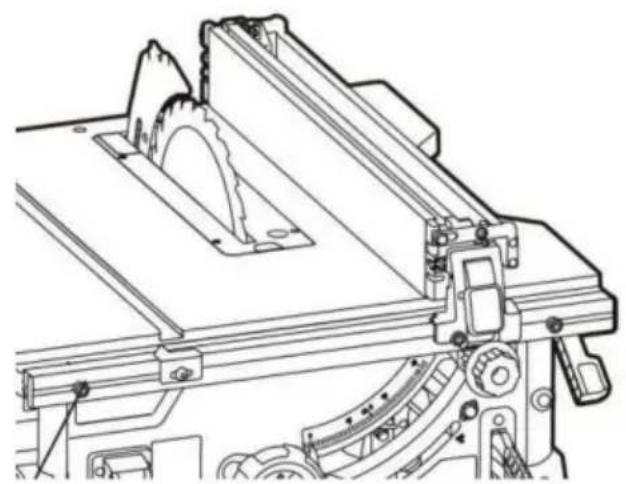

Gebruik een hulphek in contact met de tafel boven bij het scheuren van werkstukken kleiner dan 2 mm dik. Een dun werkstuk kan onder de scheur vast komen te zitten hek en creëer een kickback.

OORZAKEN VAN TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

terugslag is een plotselinge reactie van het werkstuk als gevolg van aan een bekneld, vastgelopen zaagblad of een verkeerd uitgelijnde lijn van de snede in het werkstuk ten opzichte van de zaag blad of wanneer een deel van het werkstuk vast komt te zitten tussen het zaagblad en de langsgeleider of andere vast voorwerp.

Meestal wordt het werkstuk tijdens een terugslag Van de tafel getild door het achterste gedeelte van de zaag blad en wordt naar de gebruiker toe geslingerd.

Terugslag is het gevolg van verkeerd gebruik van de zaagen/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals aangegeven hieronder.

Voer geen enkele bewerking uit met de hand. Gebruik altijdGa nooit recht voor het zaagblad staan.

de verstekgeleider of de verstekgeleider.

meetinstrument om het werkstuk te positioneren en te geleiden van het zaagblad als de geleider. terugslag kan

"Freehand" betekent dat u uw handen gebruikt om te ondersteunen of het werkstuk geleiden, in plaats van een langsgeleider of verstekgeleider. Zagen met de vrije hand leidt tot verkeerde uitlijning, vastlopen en terugslag.

Veiligheidsinstructies voor tafelzagen

Reik nooit over of achter het zaagblad

om het werkstuk te trekken of te ondersteunen. Onbedoeld

Er kan contact met het zaagblad optreden of er kan een terugslag optreq uw vingers in het zaagblad kunnen slepen.

Houd het werkstuk nooit vast en druk erop.

wordt afgesneden tegen het roterende zaagblad. het werkstuk dat wordt afgesneden, wordt tegen de

Het zaagblad zal een bindende toestand en terugslag veroorzak

Lijn de geleider uit zodat deze parallel loopt met de zaag blad. Een verkeerd uitgelijnde geleider zal het werkstuk tegen het zaagblad klemmen en terugslag veroorzaken. Gebruik een

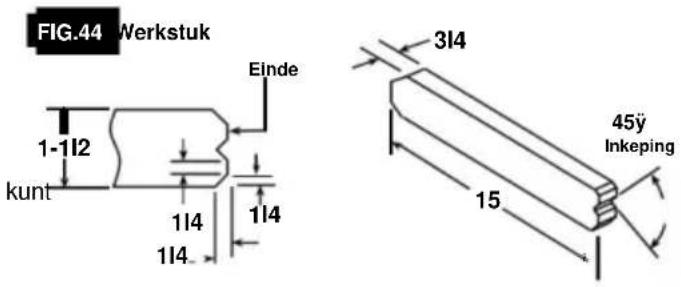

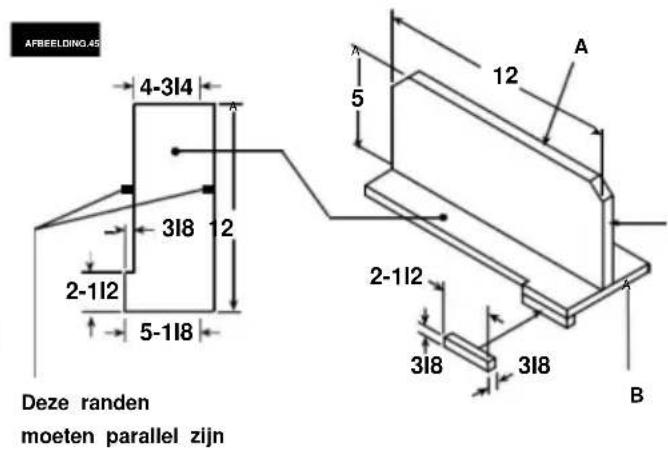

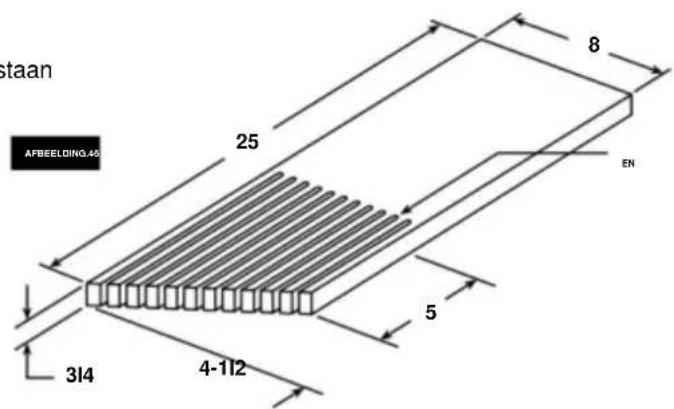

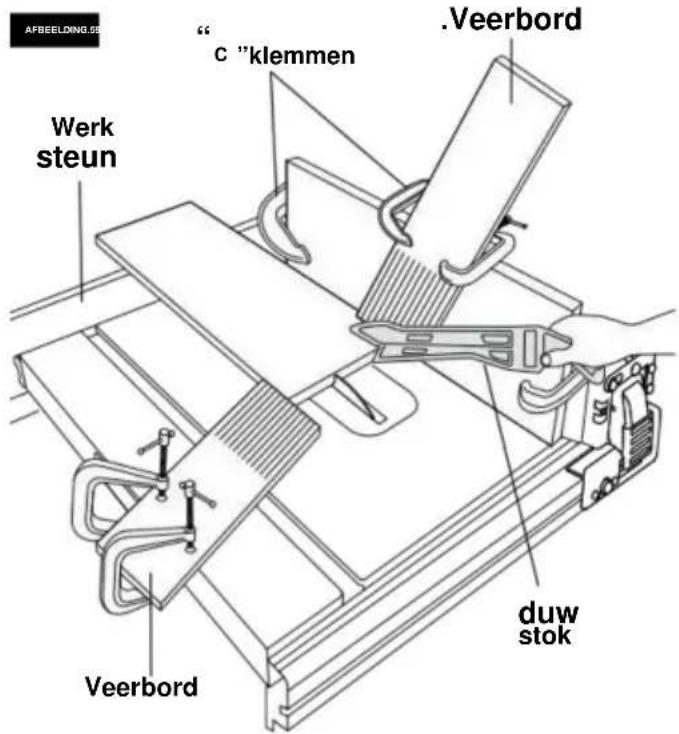

veerplank om het werkstuk tegen de tafel en de geleider te geleiden wanneer

het maken van niet-doorlopende bezuinigingen zoals het sponnen, inkepen of opnieuw zagen van sneden. A veerbord helpt bij het controleren van het werkstuk in het geval van een kickback.

Wees extra voorzichtig bij het maken van een snede in blinde gebieden van geassembleerde werkstukken. Het uitstekende zaagblad kan objecten snijden die terugslag.

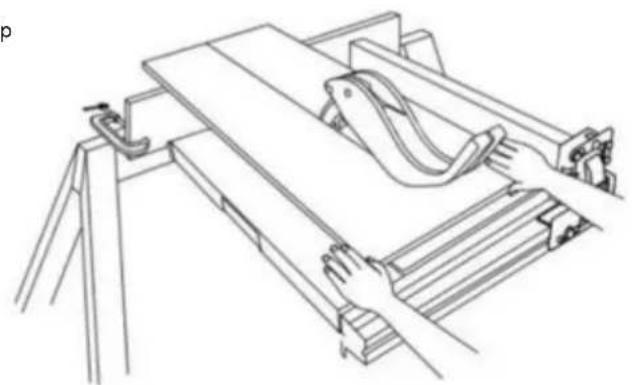

Ondersteun grote panelen om het risico op zaagblad knijpen en terugslag. Grote panelen

hebben de neiging om door te zakken onder hun eigen gewicht. steun(e) moet onder alle delen van het paneel worden geplaatst over het tafelblad hangend.

Wees extra voorzichtig bij het zagen van een werkstuk dat verdraaid, geknoopt, kromgetrokken is of niet

hebben een rechte rand om het met een verstek te geleidei meter of langs het hek. Een kromgetrokken, geknoopte of een verdraaid werkstuk is onstabiel en veroorzaakt een verkeerd uitlijning van de snede met het zaagblad, waardoor het vastloop en terugslag.

Zaag nooit meer dan één werkstuk, gestapeld

verticaal of horizontaal. Het zaagblad zou

één of meer stukken oppakken en een terugslag veroorzaken.

Bij het opnieuw starten van de zaag met het zaagblad in het werkstuk, centreer het zaagblad in de zaagsnede zodat de zaagtanden niet in de

materiaal. Als het zaagblad vastloopt, kan het het werkstuk optillen en terugslag veroorzaken wanneer de zaag opnieuw opgestart.

Houd zaagbladen schoon, scherp en met voldoende afstelling. Gebruik nooit kromgetrokken zaagbladen of zaagb messen met gebarsten of gebroken tanden. scherp en correct ingestelde zaagbladen minimaliseren vastlopen, vastlopen en terugslag.

BEDIENING VAN DE TAFELZAAG

Schakel de tafelzaag uit en ontkoppel de

stroomkabel bij het verwijderen van het tafelblad, het verwisselen van het zaagblad of het maken van aanpassingen

kaan het spouwmes, anti-terugslagvoorziening

of zaagbladbescherming, en wanneer de machine is kombeheerd achtergelaten. voorzorgsmaatregelen zullen ongelukken voorkomen.

Laat de tafelzaag nooit onbeheerd draaien.

Schakel het uit en laat het gereedschap niet liggen totdat het komt volledig tot stilstand. Een onbeheerde draaiende zaag is een ongecontroleerd gevaar.

Plaats de tafelzaag op een goed verlichte en vlakke plek waar u goed kunt staan en uw evenwicht kunt bewaren. De tafelzaag moet worden geïnstalleerd op een plek die voldoende ruimte biedt om de grootte van de tafel gemakkelijk te kun uw werkstuk. Krappe, donkere ruimtes en oneffen gladde vloeren zijn een uitnodiging voor ongelukken.

Regelmatig schoonmaken en zaagsel verwijderen onder de zaagtafel en/of de stofafzuiging apparaat. Opgehoopt zaagsel is brandbaar en kan zelfontbranden.

De tafelzaag moet worden vastgezet. Een tafelzaag

Als het niet goed vastzit, kan het gaan schuiven of kantelen.

Verwijder gereedschap, houtresten, enz. van de tafel voordat de tafelzaag wordt ingeschakeld. Afleiding of een mogelijke blokkering kan gevaarlijk zijn.

Gebruik altijd zaagbladen met de juiste maat en orm (ruitvormig versus rond) van de asgaten. Zaagbladen die niet passen bij de bevestigingsmaterialen van de zaag, zullen diet in het midden lopen, waardoor er verlies van

Gebruik nooit een beschadigd of onjuist zaagblad bevestigingsmiddelen zoals flenzen, zaagbladringen, bouten of moeren. Deze bevestigingsmiddelen zijn speciaal ontworpen voor uw zaag voor een veilige werking en optimale prestaties.

Ga nooit op de tafelzaag staan; gebruik hem niet als een opstapje. Er kan ernstig letsel optreden als de te I is gekanteld of als het snijgereedschap per ongeluk i gecontacteerd.

Zorg ervoor dat het zaagblad is geïnstalleerd om draai in de juiste richting. Gebruik niet

pladen sijpschijven, staalborstels of schuurschijven op een tafelzaag. Onjuiste installatie van het zaagblad of gebruik van accessoires wordt afgeraden kan ernstig letsel veroorzaken.

Aanvullende veiligheidsregels

MAAK UW WERKPLAATS KINDVEILIG met hangsloten en hoofdschakelaars.

Gebruik alleen de aanbevolen accessoires. Gebruik alleen accessoires aanbevolen door de fabrikant van Uw model. Andere accessoires kunnen gevaarlijk zijn.

Gebruik geen enkel mes of ander snijgereedschap gemarkeerd voor een bedrijfssnelheid van minder dan 5000 RPM Gevaar voor ernstig letsel.

Zorg ervoor dat het mes of andere snijgereedschappen, ringen en asmoer correct zijn geïnstalleerd. Referentie instructies voor het verwijderen en installeren van het mes.

Gebruik de zaag nooit tenzij de juiste inzet is geïnstallees Zorg ervoor dat de tafelinzet is vlak of iets onder het tafelblad aan de voorkant en vlak boven de achterkant van het inzetstuk.

Controleer de tafelzaag altijd vóór elk gebruik. Als een onderdeel van uw zaag ontbreekt, functioneert niet goed of is beschadigd of kapot (zoals de motor schakelaar of ander bedieningselement, een veiligheidsvoorziening of het netsnoer), stop onmiddellijk met werken totdat het betreffende onderdeel is gerepareerd of vervangen.

Kunststof en composietmaterialen (zoals hardboard) kunnen op uw zaag worden gesneden. Omdat deze echter meestal vrij hard en glad zijn, kan het zijn dat ze een terugslag niet kunnen stoppen. Wees daarom extra alert op het volgen van de juiste opstellings- en zaagprocedures voor het scheuren.

staan, of iemand anders toestaan te staan, in een rij met een mogelijke terugslag.

Wees extra voorzichtig wanneer de beschermkap is gemonteer verwijderd voor het opnieuw zagen, het maken van sponningen, het maken van sponningen of gieten. Vervang de bescherming zodra die handeling is voltooid. Gebruik hulpvlak op

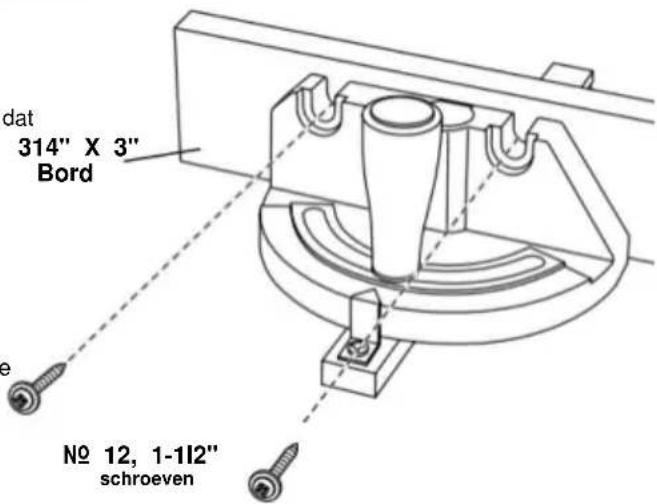

verstekgeleider om de stabiliteit en controle te vergroten. Dwarszaagbewerkingen worden gemakkelijker uitgevoerd en met

grotere veiligheid als er een hulphouten gevelplaat is bevestigd aan de verstekgeleider. zie "Hulpgeleider voor verstekgeleider."

Vermijd lastige handelingen en handposities, waarbij een plotselinge uitglijder ertoe kan leiden dat vingers of handen in het zaagblad of ander snijgereedschap plaatsen.

juiste uitlijning met het zaagblad. Als u scheurt Controleer op dat moment of de langsgeleider parallel loopt met het zaagblad. Stel opnieuw af zoals aangegeven.

DENK AAN VEILIGHEID: veiligheid is een combinatie van gezond verstand en oplettendheid van de gebruiker te allen tijde wanneer de tafelzaag wordt gebruikt.

De werking van elke macht gereedschap kan ertoe leiden dat Vreemde voorwerpen in de ogen worden geslingerd, wat kan

leiden tot ernstige oogletsels. schade. Altijd slijten

verdigheidsbrillen die voldoen aan ANSI Z87.1

(weergegeven op de verpakking) voordat u de stroom inschakelt tel-operatie.

Lees voor elk gebruik alle waarschuwingen op de tafelzaag.

WARNING Wear Eye Protection

VEILIGHEID VAN DE TAFELZAAGSTANDAARD INSTRUCTIES

Lees alle instructies. Mislukt om alle vermelde instructies te volgen

onderstaande kan leiden tot ernstig persoonlijk letsel.

Monteer alle bevestigingsmiddelen volledig en draai ze vast vereist voor deze stand. Vergeet ook niet om af en toe de stand te controleren en ervoor te zorgen dat deze

nog steeds vast. Een losse standaard is onstabiel en kan verschuiven in gebruik zijn en ernstig letsel veroorzaken.

Schakel de gereedschapsschakelaar uit en ontkoppel de stroom voordat u de zaag op de standaard monteert. Onbedoeld perd opstarten tijdens de montage kan leiden tot of blessure.

Controleer voor gebruik of de gehele De eenheid wordt op een stevig, vlak en horizontaal oppervlak geplaatst. Er kan ernstig letsel optreden als het gereedschap onstabiel en het kantelt.

Ga nooit op het gereedschap of de standaard staan en gebruik het niet een ladder of steiger. ernstig letsel kan

kunnen optreden als het gereedschap kantelt of als het snijgereedschap per ongeluk in contact komt. Bewaar geen materialen in de buurt van de tool zodanig dat het noodzakelijk is om op te staan de tel of zijn stand om hen te bereiken.

Gebruik alleen VEVOR-vervangingsonderdelen. Alle andere kunnen een gevaar opleveren.

Als het zaagblad vastloopt of vastloopt in het werkstuk, zet u de zaag op "UIT" en haalt u de stekker van het gereedschap uit het stopcontact, verwijdert u het werkstuk uit het zaagblad en Controleer of het zaagblad evenwijdig is aan de tafelgleuven of groeven en als de spreider in

BEWAAR DEZE INSTRUCTIES

Motorspecificaties en elektrische vereisten

Motorspecificaties

naar de aardpen in de bevestigingsplug bij het andere uiteinde.

In het geval van een storing of defect biedt aarding een pad met de minste weerstand voor

Elektrische stroom om het risico op een elektrische schok te verminderen.

Ook deze is voorzien van een elektrisch snoer met

een aardingsgeleider voor apparatuur en een aardingsplug. De plug

moet worden aangesloten op een passend stopcontact dat correct

is geïnstalleerd en geaard in

Overeenkomstig alle plaatselijke wetten en verordeningen.

Deze zaag is bedraad voor werking op 120 volt, 60 Hz. wisselstroom.

Voordat u de motor aansluit

snoer aan op een stroombron, zorg ervoor dat de

schakelaar in de "UIT"-stand staat en zorg ervoor dat de

Elektrische stroom heeft dezelfde eigenschappen als

dat op het typeplaatje van de tafelzaag stond gestempeld.

Aansluiting op een stroombron

Deze machine moet tijdens gebruik geaard zijn om

Bescherm de operator tegen elektrische schokken.

Steek het netsnoer in een goed geaard 120V-stopcontact.

type uitgang beschermd door een 15-ampère dual-element

tijdvertragende zekering of stroomonderbreker.

Niet alle stopcontacten zijn goed geaard. Als u dat niet bent

Zorg ervoor dat uw stopcontact, zoals afgebeeld op deze pagina,

goed geaard; laat het controleren door een gekwalificeerde elektricien.

Om een elektrische schok te voorkomen, moet u:

WAARSCHUWING

Raak de metalen pinnen niet aan

op de stekker bij het installeren of verwijderen van de

stekker in of uit het stopcontact.

WAARSCHUWING

Niet goed geaard

Dit elektrische gereedschap kan leiden tot

elektrocutie of ernstige schokken, vooral bij gebruik in de buurt van metalen leidingen of andere metalen

objecten. Als u geschokt bent, kan uw reactie

je handen om de tel te raken.

WAARSCHUWING

Als het netsnoer versleten is, knip het dan door of

op welke manier dan ook beschadigd is, laat het dan

onmiddellijk vervangen om schokken of brand te voorkomen gevaar.

Uw unit is bedoeld voor gebruik op volts en is uitgerust met een 3-aderig snoer en

aardingstype stekker, goedgekeurd door verzekeraars

Laboratoria en de canadian standards association. De

aardgeleider heeft een groene mantel

en is aan één uiteinde aan de gereedschapsbehuizing bevestigd en

Als het stopcontact dat u voor deze stroomvoorziening wilt gebruiken tel is van het tweepuntige type, NIET VERWIJDEREN OF DE AARDINGSPUNT IN WELKE VORM DAN OOK VERANDEREN

MANIER. Laat een gekwalificeerde elektricien de TWEE-PIN-stopcontact met een goed geaarde DRIE-PINNEN stekker. Gebruik geen adapter. stekkers.

Onjuiste aansluiting van de apparatuur-aarding geleider kan resulteren in een risico op elektrische schokken. De

geleider met isolatie met een buitenoppervlak dat is groen met of zonder gele strepen is de aardingsgeleider van de apparatuur. Indien reparatie of vervanging van de elektrische kabel of stekker noodzakelijk is, mag u de aardingsgeleider van de apparatuur niet op een spanningvoerende aansluiting aansluiten.

Neem contact op met een gekwalificeerde elektricien of onderhoudstechnicus als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het gereedschap wel goed is aangesloten. goed geaard.

Verlengsnoeren

Vervang beschadigde snoeren.

middellijk. Gebruik van beschadigde

Snoeren kunnen schokken, branden of elektrocutie

veroorzaken. Gebruik de juiste verlengsnoeren.

snoeren. Gebruik alleen 3-aderige

verlengsnoeren met een 3-polige aardingstype stekkers en 3-polige stopcontacten die de

gereedschapsstekker. Als een verlengsnoer nodig is, een snoer met voldoende grote geleiders moet

wordt gebruikt om overmatige spanningsval en verlies van stroom of oververhitting. De tabel toont de juiste

de te gebruiken maat, afhankelijk van de lengte van het snoer en de ampèrewaarde op het typeplaatje van het apparaa Bij twijfel, gebruik de volgende zwaardere maat. Altijd gebruik van U.L. en CSA Hieronder staan verlengsnoeren.

AANBEVOLEN MATEN VAN VERLENGSNOEREN 120 VOLT WISSELSTROOMGEREEDSCHAP

HulpmiddelenAmpèreBeoordeling	snoermaat in AWG Draadmaten in mm2
						snoerlengte in meterssnoerlengte in voeten
	25	50	100	150	15 30	60	120
3-6	18	16	16	18 16	14	0	.75	0 .75	1.5 2	.5
6-8	14	12	0,75	1,0	2,5 4,0
8-10	18	16		14	12 0	.75	1.0	2 .5	4 .0
10-12	16	16	14	12 1,0	2 ,5	4 ,0		14 12		..
12-16				–	–	–		–

OPMERKING: Hoe kleiner het meternummer, hoe zwaarder het snoer.

symbolen

veiligheidssymbolen

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de uitleg daarbij verdient uw zorgvuldige aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn Er zijn geen vervangingen voor goede maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze handleiding van de eigenaar leest en begrijpt.

Handleiding, inclusief alle veiligheidswaarschuwingssymbolen zoals "GEVAAR",

"WAARSCHUWING" en "VOORZICHTIG" voordat u dit gereedschap gebruikt. Het niet opvolgen van alle instructies De hieronder vermelde maatregelen kunnen leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en Let op deze symbolen.
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële personen. gevaar voor letsel. Volg alle veiligheidsberichten op die volgen op dit symbool om letsel te voorkome Mogelijk letsel of overlijden.
	GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, zal resulteren in bij overlijden of ernstig letsel.
	WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, tot ernstige gevolgen kan leiden. resulteren in de dood of ernstig letsel.
	LET OP, gebruikt met het veiligheidswaarschuwingssymbool, geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in licht of matig letsel.

Schadepreventie en informatieberichten

Deze informeren de gebruiker over belangrijke informatie en/of instructies die kunnen leiden tot apparatuur of andere materiële schade indien deze niet worden opgevolgd. Elk bericht wordt voorafgegaan door het woord "LET OP", zoals in het onderstaande voorbeeld: LET OP:

Schade aan apparatuur en/of eigendommen kan het gevolg zijn indien deze instructies niet worden opgevolgd.

Het gebruik van elektrisch gereedschap kan leiden tot: vreemde voorwerpen die in uw ogen worden gegooid, wat

kan leiden tot ernstig oogletsel. Voordat u begint met het gebruik van power tool Draag bij het gebruik altijd een veiligheidsbril of een veiligheidsbril met zijschermen en een volledig gezichtsscherm indien nodig. Wij raden een breed vizier aan Veiligheid Masker voor gebruik over een oogbril of standaard veiligheidsbril met zijkleppen schilden. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

symbolen

BELANGRIJK: sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en Leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen de gereedschappen beter te bedienen. en veiliger.

symbol	Naam	Benaming/Uitleg
V	Stemmen	Reizen (potentieel)
A	Ampère	huidig
Hertz	Hertz	Frequentie (cycli per seconde)
In	watt	stroom
kg	kilo	gewicht
mijn	Notulen	Tijd
s	seconden	Tijd
hoe	wattuur	Batterijcapaciteit
Ah	Ampère-uren	Batterijcapaciteit
ÿ	Diameter	grootte van boren, slijpschijven, enz.
n0	Geen laadsnelheid	Rotatiesnelheid, zonder belasting
N	Nominale snelheid	Maximaal haalbare snelheid
.../min	Revoluties of wederkerigheid per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, etc. per minuut
0	uit positie	nul snelheid, nul koppel...
→	Pijl	Actie in de richting van de pijl
~	Wisselstroom	Type of een kenmerk van de stroom
---	Gelijkstroom	Type of een kenmerk van de stroom
	Risico op letsel symbool	Steek uw hand niet in het draaiende zaagblad.
	Lees handmatig symbool	Vraagt de gebruiker om de handleiding te lezen
	draag oogbescherming symbool	Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en een volledig gezichtsscherm wanne dit product bedienen.
	draag een masker	Aanbeveling voor de operator om te dragen stofmasker.
	draag gehoorbescherming	Aanbeveling voor de operator om te dragen gehoorbescherming.

symbolen (certificeringsinformatie)

BELANGRIJK: sommige van de volgende symbolen voor certificeringsinformatie kunnen op uw computer worden gebruikt tel. Bestudeer ze alstublieft en leer hun betekenis. Een juiste interpretatie van deze symbolen zal het mogelijk maken zodat u het gereedschap beter en veiliger kunt bedienen.

symbol	Benaming/Uitleg
	Dit symbool geeft aan dat ook dit wordt vermeld door Underwriters Laboratories.
	Dit symbool geeft aan dat ook dit door verzekeraars wordt erkend Laboratoria.
	Dit symbool geeft aan dat dit ook wordt vermeld door Underwriters Laboratories, volgens de normen van de Verenigde Staten en Canada.

Woordenlijst met termen

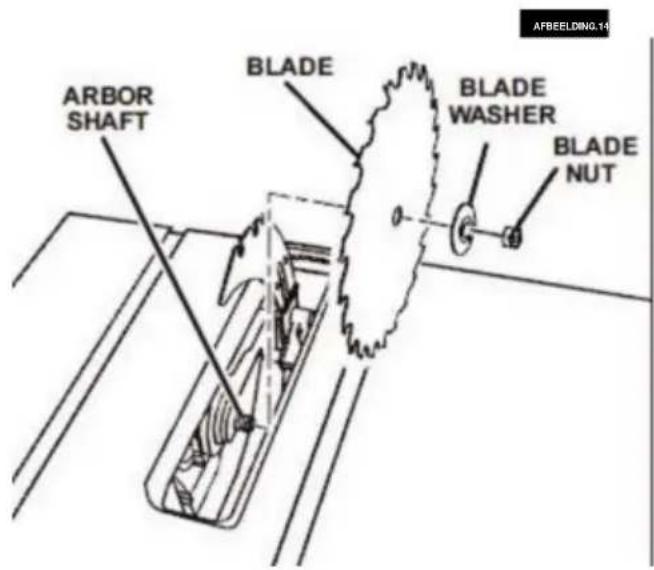

ARBOR: De schacht waarop een snijgereedschap wordt geplaatst gemonteerd.

BARRIÈREBESCHERMING: Een samenstel dat bestaat uit van de montagevork en twee zijbarrières. Dit De montage is bedoeld om een fysieke barrière te vormen tussen de gebruiker en de draaiende zaag mes.

AFSCHUINING: Schuine hoek ten opzichte van het tafeloppervlak.

CROSSCUT: Een snij- of vormbewerking gemaakt over de breedte van het werkstuk, snijdend het werkstuk op lengte brengen.

DADO: Een niet-doorlopende snede die een vierkante inkeping of goot in het werkstuk.

FEATHE RBOARD: Een apparaat dat kan helpen geleid werkstukken tijdens rip-type bewerking door het werkstuk in contact houden met de rip hek. Het helpt ook om terugslag te voorkomen.

VRIJHAND: een snede uitvoeren zonder geleider, verstekgeleider, bevestiging, vasthoudhulp of ander passend apparaat om te voorkomen dat het werkstuk gaat draaien tijdens het snijden en kan een veiligheidsrisico vormen.

GOM: Een kleverig, op sap gebaseerd residu van hout producten. Nadat het is uitgehard, wordt het aangeduid als als "HARS."

HAK: Verkeerde uitlijning van het blad waardoor de achterste of uitgaande zijde van het blad naar contact maken met het snijvlak van het werkstuk. Heel kan terugslag, vastlopen, overmatige kracht, verbranding van het werkstuk of splinteren veroorzaken. In Algemeen gesproken zorgt de hiel voor een slechte kwaliteit van de snede kan een veiligheidsrisico vormen.

KERF: De ruimte in het werkstuk waar de materiaal werd door het mes verwijderd.

KICKBACK: Een ongecontroleerd grijpen en het terugwerpen van het werkstuk naar voren van de zaag tijdens een scheurbewerking.

VOORAANZET: Het uiteinde van het werkstuk dat tijdens een scheurbewerking wordt geduwd ook eerst in het snijwerk.

VORMEN: Een niet-doorlopende snede die t een speciale vorm in het werkstuk; gebruikt voor verbinding of decoratie.

NIET DOORZAGEN: Elke snijbewerking waarbij het blad niet door het hout heen steekt. het werkstuk (bijv. Dado, Rabbet).

PARALLEL: positie van de rip fence gelijk in afstand op elk punt tot de zijkant van de zaagblad.

Loodrecht: 90o (rechte hoek) snijpunt of positie van de verticale en horizontale lijn vlakken zoals de positie van het zaagblad (vertical) naar het tafeloppervlak (horizontaal).

PUSH BLOCK: Een apparaat dat wordt gebruikt voor het scheuren van blokken. bewerkingen die te beperkt zijn om het gebruik van een duwstok. Gebruik een duwstok voor scheurbreedtes Minder dan 2 inch.

DUWSTOK: Een apparaat dat wordt gebruikt om het werkstuk door de zaag te voeren tijdens smalle scheurbewerkingen, op dat helpt om het werkstuk op zijn plaats te houden. Houd de handen van de gebruiker ver van het mes. Gebruik de duwstok voor scheurbreedtes van minder dan 6 inches en meer dan 2 inches.

RABBET: Een inkeping in de rand van een werkstuk. Ook wel een edge dado genoemd.

OMWENTELINGEN PER MINUUT (RPM): De aantal omwentelingen voltooid door een draaiend object in één minuut.

RIPPING: Een snijbewerking over de lengte van het werkstuk door het werkstuk op breedte te snijden. SPREIDMES OF VERSPREIDINGSMES: Een apparaat dat houdt de snede van het werkstuk open terwijl de materiaal wordt gesneden. Dit minimaliseert de potentie van het werkstuk dat tegen het zaagblad klemt.

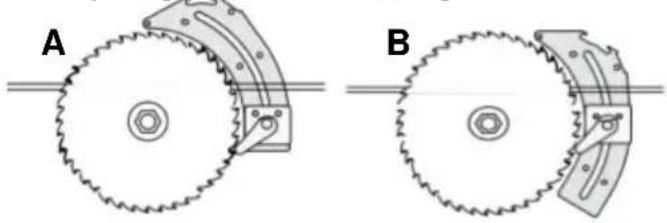

Mesbescherming: Bestaat uit 2 componenten: splijtmes/splitter en hoofdbarrièrebescherming.

DOORZAGEN: Elke snijbewerking waarbij het blad door het werkstuk heen steekt.

WERKSTUK: Het item waarop het snijden wordt uitgevoerd bewerking wordt uitgevoerd. De oppervlakken van een werkstuk wordt gewoonlijk aangeduid als vlakken, uiteinden en randen.

Kennismaken met uw tafelzaag

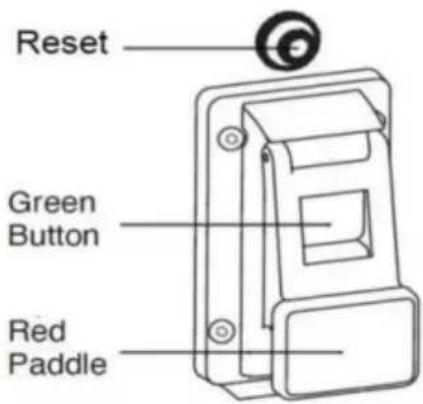

1. AAN/UIT-SCHAKELAAR

Schakelaar heeft een gat voor gebruik met een hangslot om onbedoeld starten te voorkomen.

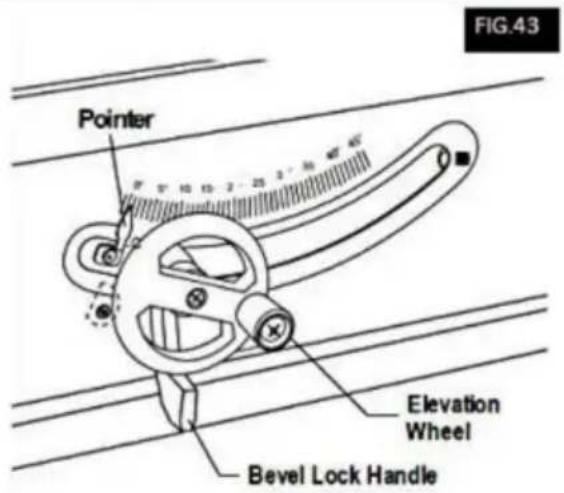

2. HOOGTEWIEL

Verhoogt of verlaagt het blad. Wordt ook gebruikt om Kantel het blad 0 tot 45 graden.

3. HANDGREEP VOOR HET VERGRENDELEN VAN HET BLAD

Vergrendelt het mes in de gewenste schuine hoek.

4. DUWSTOK & OPSLAG

Hiermee kunt u kleinere stukken materiaal veiliger scheuren.

5. RAILDRIJFKNOP

Verplaats het hek naar de gewenste positie.

6. RAILSLOTHANDVAT

Hiermee kunt u het hek op de gewenste positie vergrendelen afstanden.

7. RIP-HEK

biedt een hulpondersteuning (in de lagere positie) en ondersteuning op de tafel (bovenste positie). Wordt stevig aan de rails bevestigd met vergrendelingsgrendels aan beide uiteinden.

8. WERKONDERSTEUNENDE HULPHEKWERKEN

biedt ondersteuning voor bredere werkstukken wanneer het hek verder uitbreiden dan de tafel

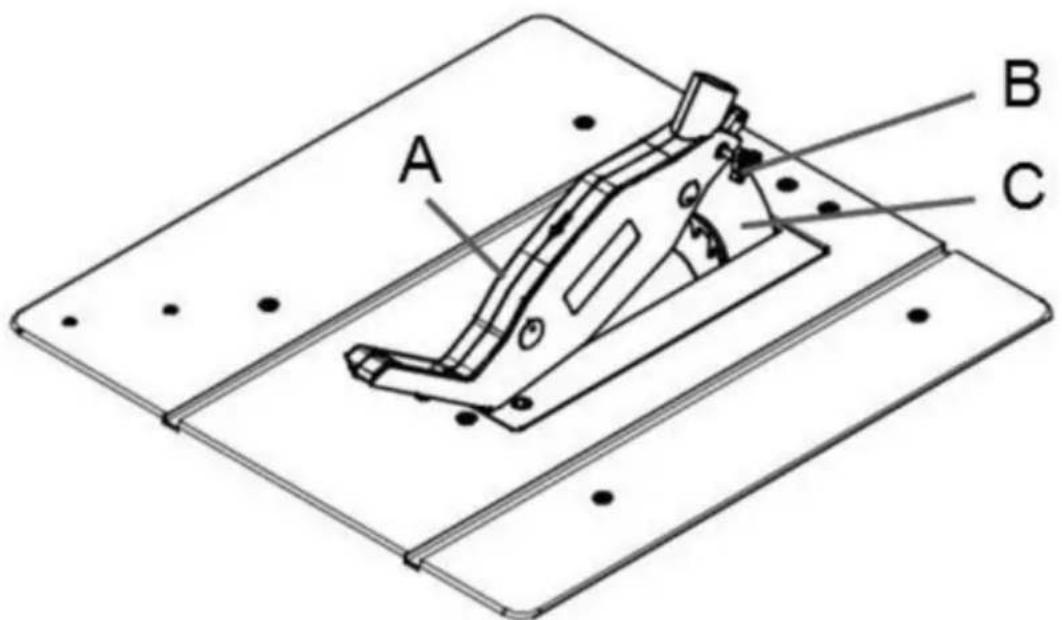

9. Mesbescherming

Bestaat uit twee hoofdelementen: splijtmes en Barrièrebeschermingsapparaat.Biade Guard

moet altijd op zijn plaats zijn en werken geschikt voor alle doorlopende zaagsneden.

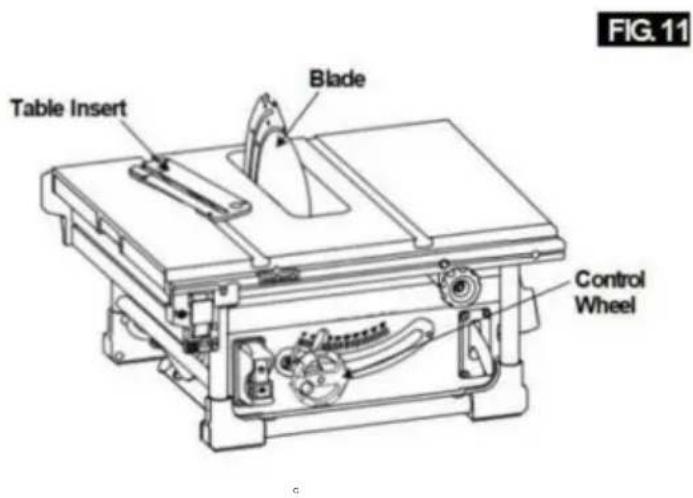

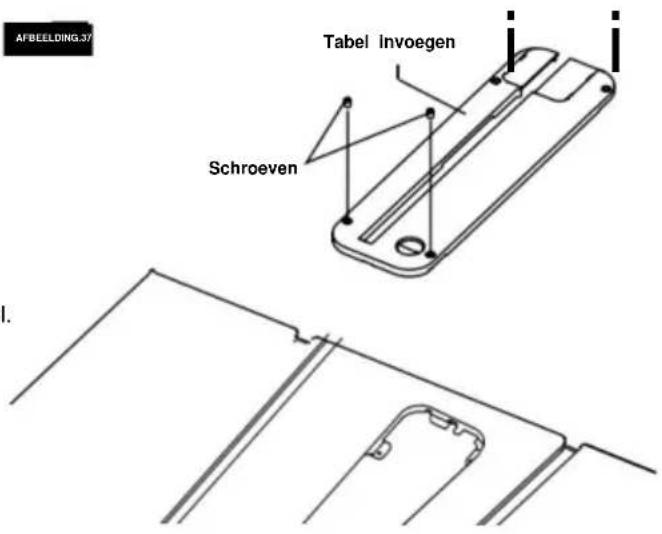

10. TABELINVOEGSEL

Verwijderbaar voor het verwijderen of installeren van een mes of andere snij-ook.

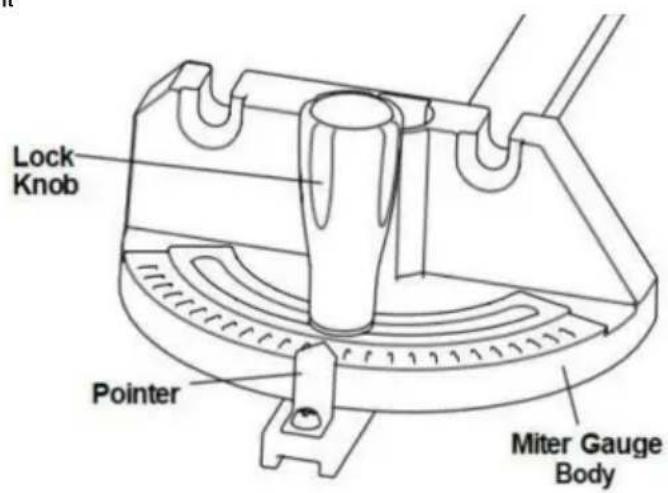

11. VERSTEKMAAT

Hoofd kan in de gewenste positie worden vergrendeld voor dwarszagen of verstekzagen door de Vergrendelknop. ALTIJD VEILIG VERGRENDELEN WANNEER IN GEBRUIK.

12. TABEL

biedt een groot werkoppervlak om Ondersteun het werkstuk.

13. SNOERWIKKEL

Hiermee kunt u het snoer eenvoudig vastzetten, zodat het uit de weg bij transport of opslag

14. STOFPOORT/VACUÜMAANSLUITING

Verwijderbare stukken hout om ze schoon te maken gevangen binnenin.

15. INBUSSLEUTEL & OPSLAG

Inbussleutel voor het afstellen van het spouwmes/splitter en verschillende zeskantkoppen op de zaag

16. HANDVAT

Speciaal ontworpen om ergonomisch te zijn en gemakkelijk te hanteren.

17. STROOMRESET

Wordt gebruikt ter bescherming tegen resetten na een stroomstoring.

uitpakken en inhoud controleren

Om letsel door een volgende start- of elektrische storing te voorkomen,

Sluit het netsnoer niet aan op een bron van power. This cord must remain unplugged when-

ooit een hermontage of aanpassingen maken aan de tafelzaag weerstaan.

scheid alle onderdelen van de verpakkingsmaterialen en controleer elk onderdeel met de illustratie en

de lijst met losse onderdelen om er zeker van te zijn dat alle

Er wordt rekening gehouden met de items voordat er iets wordt weggegooid verpakkingsmateriaal (Fig. 3).

Als er een parts aren meng,gd o not at 'empt to A ssemb de th e

en correct zijn geïnstalleerd.

TABEL MET LOSSE ONDERDELEN
ITEM	BESCHRIJVING	AANTAL.
1	Tafelzaag	1
2	Stofafzuigkap Elleboog	1
3	Rust zacht hek	1
4	Mesbescherming	1
5	Verstekgeleider	1
6	Duwstok	1
7	Knop	1
8	Schroef	1
9	Inbussleutel	1
10	Handmatigl	1

VERWIJDER DE KABELBINDER EN STYROFOAM BLOK

(alleen gebruikt voor verzending PUlrpose)

met het tafelblad op de grond, zoek de

naar de basis · knip en verwijder de kabelbinder met een schaar of

draadknipper (Figuur 4).

Montage

BEVESTIGEN VAN DE MESBESCHERMING

FIG.5

WAARSCHUWING

Om persoonlijk letsel te voorkomen,

altijd de stekker uit het stopcontact halen

uit de stroombron voordat u deze aansluit of het verwijderen van de mesbescherming.

POSITIONERING VAN HET SPIJKMES

1. Verwijder het tafelblad met behulp van het vingergat.
2. Breng het mes zo hoog mogelijk omhoog en stel het in loodrecht op de tafel (0o op schuine schaal) (Figuur 5).
3. Draai de ontgrendelingshendel van het spouwmes met de klok mee, zodat deze naar boven wijst (Fig. 5).
4. Trek het spouwmes naar de ontgrendelingshendel Maak het los van de pinnen.
5. Schuif het spouwmes naar de hoogste positie, zodat het zich direct boven het midden van het blad bevindt. (Figuur 6).

6. Lijn de gaten in het spouwmes uit met de pennen en Vergrendel de ontgrendelingshendel door deze tegen de klok in te draaien. Duw/trek aan het spouwmes om te controleren of het goed vastzit. dat het op zijn plaats vergrendeld is (Fig. 6).

7. Vervang het tafelinzetstuk (Fig. 7)

Kloofmes ① ② ③

Release Lever

Monteer de zaagbladbescherming (A) samen met de zaagbladkap (B) bovenop het spouwmes (c), zodat de zaagbladkap stevig in de sleuf van het spouwmes (c) zit. Controleer of de beschermingseenheid goed is aangesloten.

Draai de fles (B) niet te vast; de zaagbladbescherming (A) moet vrij kunnen bewegen.

Bevestig de zuigslang op de zuigadapter en het aansluitstuk van de zaagbladbescherming (A). Sluit een geschikte spaanafzuiger aan op de zuigadapter.

De demontage gebeurt in omgekeerde volgorde. Let op! De zaagbladbescherming (A) moet op het werkstuk worden neergelaten voordat de zaagbewerking wordt gestart.

A B C

Montage

VERWIJDERING EN INSTALLATIE VAN HET MES

Trek de stekker uit het stopcontact stroombron voordat u montage,

aanpassing of reparatie uitvoert om mogelijk letsel te voorkomen.

HET JUISTE MESJE GEBRUIKEN

BELANGRIJK: Het zaagblad dat op deze machine wordt geleve tel heeft een diameter van 10 inch. als je kijkt voor een vervangend blad, selecteer er een met afmetingen die dicht bij het originele blad liggen. Deze informatie mag niet op de verpakking van het blad worden afgedrukt. Als is dat niet het geval, controleer dan de catalogus of website van de fabrikant. VEVOR biedt professionele zaagbladen van topkwaliteit die voldoen aan de eisen voor dit ook. U moet een mes selecteren met een zaagsnedebreedte van .092" of meer en een plaatdikte (lichaam) .088" of minder (Fig. 10).

Om het risico op letsel te verminderen gebruik geen bladdempers

„stabilisatoren" of 'verstevigingskragen' aan beide zijkanten van een vervangend mes. Dit zijn metalen platen die tegen de zijkanten van het blad zijn geplaatst om Verminder de doorbuiging die kan optreden bij het gebruik van dunne zaagbladen. het gebruik van deze apparaten aan beide kanten voorkomt dat het blad goed uitgelijnd is met het spouwmes/de splijter, wat het werkstuk tijdens het zagen kan vastlopen. Eén "stabilisator"-plaat mag alleen tegen de buitenkant van een dunne plaat worden geplaatst vervangingsblad. Deze platen zijn niet nodig bij het meegeleverde het blad.

HET MES VERVANGEN

OPMERKING: Verwijder overtollige olie van het blad voordat u het aanbrengt. installatie.

0,090 KRUIM MES MOET 0,092" ZIJN OF MEER SNIJBREEDTE BLADE TANDEN DAN .071 " MAET MINDER ZIJN LAAT BLADE LICHAAM

Om het risico op letsel te verminderen Gebruik geen extra dunne zaagsnede

messen. De snede van het mes moet breder zijn dan

.092ÿ" Extra dunne zaagbladen (Minder dan .092") kan ervoor zorgen dat het werkstuk tijdens het snijden tegen het spouwmes/de splijter klemt. Het wordt aanbevolen dat de snede van het vervangende mes dat op deze manier wordt gebr zag .092" of meer zijn.

Om het risico op letsel te verminderen gebruik geen zaagbladen die zijn

gemaakt met een dikke bodyplaat. Als de vervangingszaag De dikte van de bladplaat is groter dan 0,071", de splijtmes/splitter zou niet goed als een hulp om terugslag te verminderen. De vervangende bladen De plaatdikte moet kleiner zijn dan .071ÿ"

FIG. 11 Table Insert Blade Control Wheel

1. Gebruik het juiste mes om het risico op letsel te verminderen!
2. Draai het elevatiewiel met de klok mee totdat het mes stilstaat. zo hoog als hij maar kan.
3. Verwijder het tafelblad.
4. Steek de inbussleutel met open kop op de as van de as, terwijl uikt de eerste vasthoudt.

sleutel, draai de asmoer tegen de klok in los met de ringsleutel.

1. Verwijder de asmoer en de buitenste ring. Het blad kan nu verwijderd of geïnstalleerd worden

door het op de as te schuiven of eraf te halen.

1. Monteer de binnenring, het nieuwe mes en de buitenring. ring en asmoer zoals afgebeeld. (Fig. 14)

Montage

ervoor zorgen dat de TANDEN VAN HET MES WIJZEN NAAR BENEDEN NAAR DE

VOORAAN DE TAFEL.

1. terwijl u de as vasthoudt met de open kop inbussleutel, gebruik de ringkop

inbussleutel om de asmoer stevig vast te draaien Met de klok mee. (Fig. 13)

8.Installeerbaar inzetstuk.

OPMERKING: De opdruk op verschillende zaagbladen is niet altijd aan dezelfde kant.

Om verwondingen door een weggeslingerd werkstuk te voorkomen, moet u de zaagblad onderdeel of bladcontact, bedien de zaag nooit zonder dat de juiste inzet op zijn plaats zit. Gebruik de tafelinzet bij het zagen. Gebruik de dado-inzet bij het gebruik van een kubus moer.

GEBRUIK VAN CARBIDE-GETIPTE MESSEN

Ga voorzichtig om met messen met een hardmetalen punt. is erg broos en kan gemakkelijk beschadigd raken. Gebruik wees voorzichtig wanneer u de messen monteert, gebruikt of opbergt. Gebruik geen mes met een hardmetalen punt dat gebogen is of heeft kromme tanden, of als het blad scheuren heeft, gebroken is, of ontbrekende/losse carbidepunten heeft. Gebruik dit niet een mes met hardmetalen punt sneller laten werken dan zijn Aanbevolen snelheid. Zorg er bij het selecteren van een zaagblad voor dat het een snelheid heeft van meer dan 5000 tpm.

Lees, begrijp en volg alle waarschuwingen en instructies die bij uw hardmetalen punt zijn geleverd messen.

Bevestigen van een scheurhek voor gebruik

1. Zorg ervoor dat de vergrendelingshendels van de trekgeleider aan beide kanten vastzitten. De zijkanten van het hek bevinden zich in de vrijgegeven positie

2. Lijn de inkeping op de beugel van de verstekgeleider uit met de bolt-koppen op de voor- en achterrails. Zorg ervoor dat het omklapbare hek op de de zijkant van het hoofdhek wanneer het in gebruik is positie. zie Fig. 15.

3. Laat het hek op de rails zakken en zet het vast. Vergrendel de hendels aan beide zijden van het hek.

4. Zorg ervoor dat de railvergrendelingspeddel in de Vergrendelde positie vóór het bedienen van de zaag.

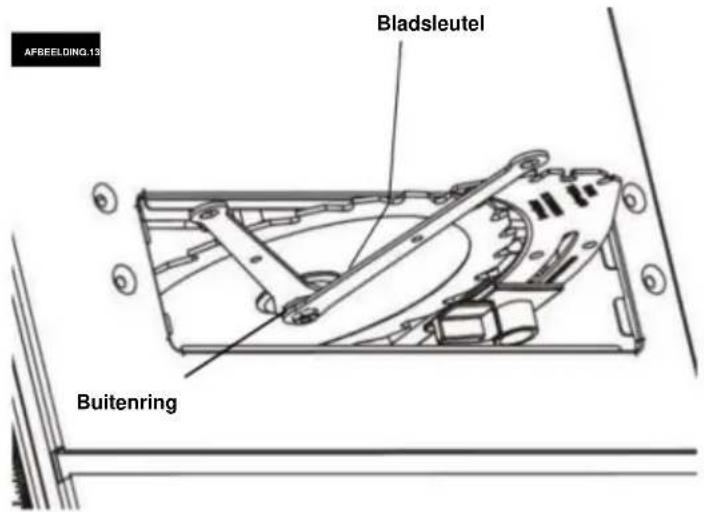

Bladsleutel Buitenring AFBEELDING.13

Als de tafelzaag op een permanente locatie wordt gebruikt, moet deze stevig aan een stevige ondergrond worden bevestigd. ondersteunend oppervlak zoals een standaard of werkbank, met behulp van de vier montagegaten (Fig. 22).

1. Bij montage op een werkbank moet de basis veilig worden vastgezet met behulp van de wagenbouten en borgmoeren.
2. Leg het gereedschap op de werkbank en zet het stevig vast. Klem op zijn plaats.

3. Gebruik een potlood om de locaties van alle 4 te markeren montagegaten.

4. Haal de zaag van de werkbank en boor gaten in alle 4 locaties.

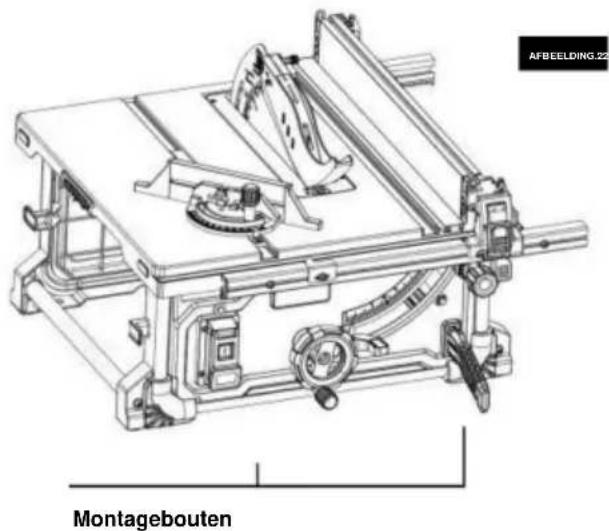

AFBEELDING.22 Montagebouten

1. Plaats het gereedschap op de werkbank en draai de moeren vast op de wagenbouten. ringen kunnen nodig zijn te gebruiken om schade aan de werkbank te voorkomen.

Aanpassingen

AANPASSEN VAN 0 EN 45 GRADEN POSITIEVE STOPS

WAARSCHUWIN

Om persoonlijk letsel te voorkomen, haal altijd de stekker uit het stopcontact

wanneer u aanpassingen uitvoert.

1. Draai het elevatiewiel met de klok mee en breng het blad naar de maximale hoogte (Fig. 23).

AANPASSEN 0 GRADEN POSITIEVE STOP

1. Draai de hendel voor het vergrendelen van de kantelhoek van het blad los en duw het hefwiel zo ver mogelijk naar links; draai de hendel voor het vergrendelen van de kantelhoek van het blad vast (Fig. 23).
2. Plaats een combinatiehaak (niet meegeleverd) op de tafel met één uiteinde van de haak tegen het blad zoals afgebeeld (Fig. 24) en controleer of het blad 90 graden ten opzichte van de tafel staat. Als het blad niet 90 graden ten opzichte van de tafel staat, draai dan de handgreep voor het kantelblokkeren van het blad los, draai de 90 graden-afstelschroef los, draai de 90 graden-afschuiningsstopnok los en duw het elevatiewiel totdat het blad 90 graden ten opzichte van de tafel staat.
3. Draai de hendel voor het vergrendelen van de kantelhoek van het blad vast, draai de nok van de afschuiningsstop tot deze de behuizing van de afschuiningsstop raakt en draai vervolgens de stelschroef voor 90 graden vast.
4. Draai de afstelschroef los en stel de wijzer zo in dat deze 0 graden aangeeft op de afschuiningsschaal.

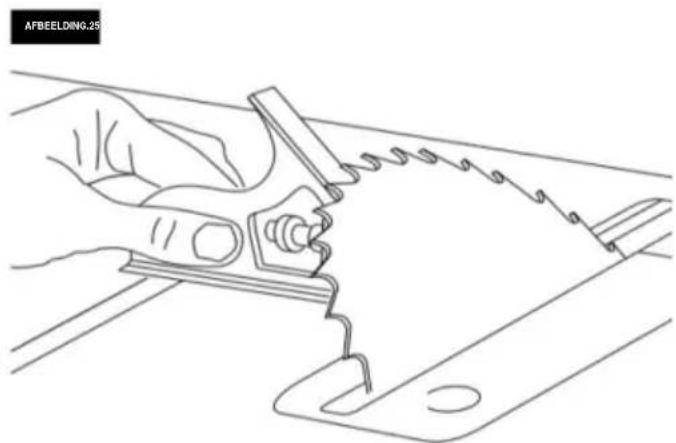

AANPASSEN 45 GRADEN POSITIEVE STOP

1. Maak de hendel voor het vergrendelen van de kantelhoek van het blad los en duw het hefwiel zo ver mogelijk naar rechts; draai de hendel voor het vergrendelen van de kantelhoek van het blad vast.
2. Plaats een combinatiehaak (niet meegeleverd) op de tafel met één uiteinde van de haak tegen het blad zoals afgebeeld (Fig. 25) en controleer of het blad 45 graden ten opzichte van de tafel staat. Als het blad niet 45 graden ten opzichte van de tafel staat, draai dan de handgreep van de kantelvergrendeling van het blad los, draai de 45 graden-afstelschroef los, draai de 45 graden-afschuiningsstopnok los en duw het elevatiewiel totdat het blad 45 graden ten opzichte van de tafel staat.
3. Draai de hendel voor het vergrendelen van de kantelhoek van het blad vast, draai de 45 graden afschuiningsstopnok totdat deze de behuizing van de afschuiningsstop raakt en draai vervolgens de 45 graden afstelschroef vast.

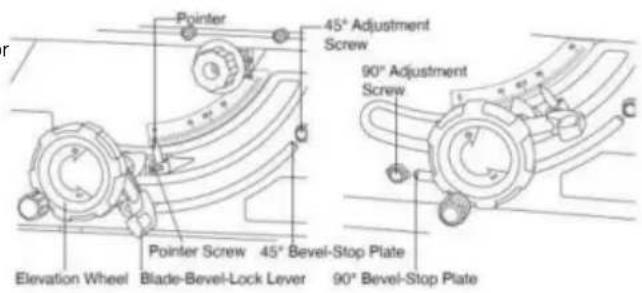

Pointer 45° Adjustment Screw 90° Adjustment Screw Pointer Screw 45° Bevel-Stop Plate Elevation Wheel Blade-Bevel-Lock Lever 90° Bevel-Stop Plate

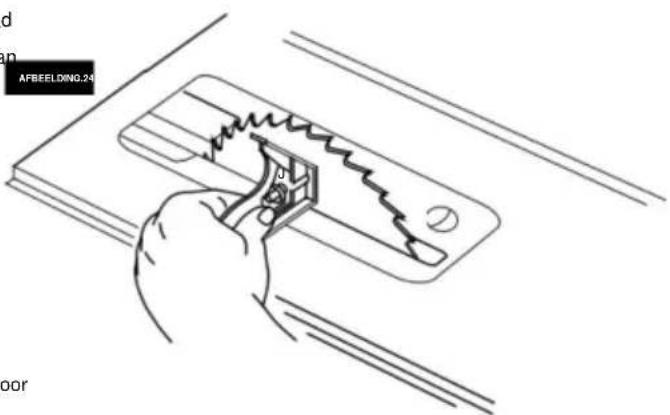

AFBEELDINO.24 door

Het blad werd evenwijdig aan de verstekhoek afgesteld meter slots in de fabriek. Om te verzekeren nauwkeurige sneden en helpen terugslag te voorkomen, dit afstelling moet opnieuw worden gecontroleerd. Als de afstelling Indien nodig, volg dan onderstaande stappen.

Om persoonlijk letsel te voorkomen haal altijd de stekker uit het stopcontact

van de stroombron voordat u iets doet aanpassingen.

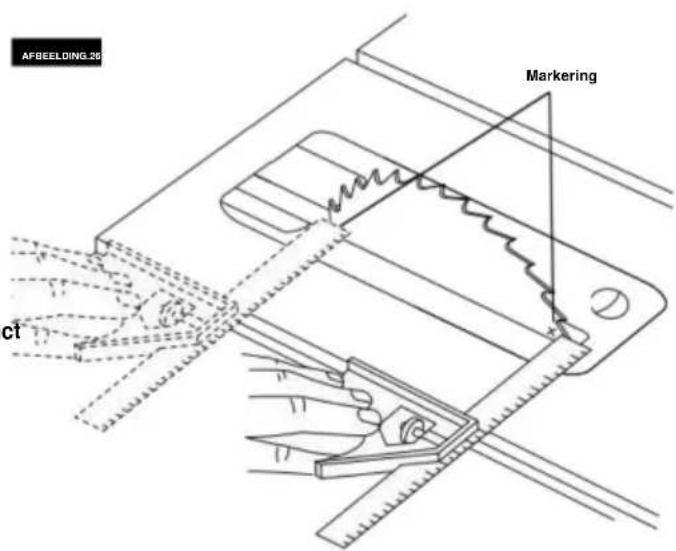

1. Draai het elevatiewiel en til het blad zo hoog mogelijk op zoals het zal
   gaan. 2. Selecteer een punt op het lichaam van het zaagblad die naar links staat bij het bekijken van het blad van de voorkant van de zaag, en markeer met een potlood (Figuur 26).

2. Plaats de basis van een combinatievierkant (niet inbegrepen) tegen de rand van de Verstekgeleidersleuf en verleng de schuifregel van het vierkant, zodat het net de gemarkeerde plek raakt punt op het lichaam van het zaagblad op de achterkant van de tafel.

3. Draai het mes en controleer dezelfde gemarkeerde punt van het zaagblad aan de voorkant van de tafel (Figuur 26).

4. Als de voor- en achtermaten, weergegeven in Figuur 26 zijn niet identiek, identificeer de zijde met de opening. Gebruik de schroef en de vleugelmoer Gepositioneerd onder de tafel om het mes af te stellen positie: Draai de vleugelmoer los en draai voorzichtig schroef de fles in/uit totdat het mes evenwijdig is aan de verstekgleuf en draai de vleugel vervolgens stevig vast noot.

Om persoonlijk letsel te voorkomen, altijd de stekker uit het stopcontact halen

van de stroombron voordat u eventuele aanpassingen.

Het hek is correct uitgelijnd met het blad op de fabriek en zou niet moeten vereisen aanpassing. Deze sectie is uitsluitend bedoeld voor onderhoudsdoeleinden of wanneer de hekwerk raakt uit positie door impact.

De langsgeleider moet evenwijdig zijn aan de zaagblad om TERUGSLAG te voorkomen bij het zagen. Uw tafelzaag is

uitgerust met een meervoudige positie tandheugel en rondsel rip hek. Zodra de onderstaande aanpassingen zijn gemaakt, de rip hek zal zichzelf uitlijnen wanneer het hek is

Vergrendeld. Wanneer u de langsgeleider verplaatst, zorg er dan voor dat Zorg ervoor dat u het hek ontgrendelt en vergrendelt met de railvergrendelingshendel en gebruik de voorste railknop

om de positie van het hek aan te passen. OPMERKING: De Het blad moet evenwijdig zijn aan de verstekgeleider sleuven (zie "Aanpassen van de parallelle breedte aan de Verstekgeleider (Slots") en loodrecht op de verstekgeleider staan.

tabel voordat u verdergaat met het uitlijnen van de geleider - ment.

WAARSCHUWING

Om persoonlijk letsel te voorkomen zorg er altijd voor dat de

De langsgeleider wordt vergrendeld voordat er langssnedes worden gemaakt.

1. Til beide beschermingsbarrières omhoog tot ze vergrendeld zijn positie (Figuur 29).
2. Draai het elevatiewiel en til de blad zo hoog als het maar kan.
3. Lijn het zaagblad uit met de sleuven van de verstekgeleider volgens de instructies: MES AFSTELLEN PARALLEL AAN DE VERSTEKMAAT SLOTS.

4. Rechterkant, positie 1 (dicht bij het mes), zie Afb.

5. a. Maak de

bouten van de rechterpositie 1 los op de voor- en achterrails zodat

ze kunnen vrij glijden, ongeveer 1/2 tot 1 slag. Verplaats de bolts naar de

rechts met ongeveer 1/8 inch. b. Plaats

het hek op positie 1

bolts, maar zet de grendels niet vast de voor- of achterrail. c.

Verplaats de rails zodat de positie indicator staat op één lijn met 0 bovenaan schaal. Vergrendel de rails op hun plaats met behulp van de raillock-peddel. Als anti-kickback pawls

zijn geïnstalleerd, moet u de rechterkant om het hek uit te lijnen met het blad.

d. Plaats het hek met de voorkant en terug schroeven naar het blad totdat het hek raakt de tanden van de bladen aan de voor- en achterkant van het blad. e.

Draai de voorste bout vast. Controleer of de hek staat nog steeds in contact met de voorkant en de achterste tanden van het blad.

f. Draai de achterste bout vast. Controleer of de hek staat nog steeds in contact met de voorkant en de achterste tanden van het blad.

g. Bevestig de hekklemmen aan de rails en Zorg ervoor dat het hek nog steeds in contact is met de voorste en achterste tanden van het blad

5. Rechterkant (verder van het blad), zie Afb. 31.

a. Maak de hekklemmen los en verwijder de schutting. b. Maak de rechterzijde positie 2 bouten los de voor- en achterrails zodat ze kunnen Schuif vrij, ongeveer 1/2 tot 1 slag. c. Gebruik de gaten voor het uitlijnen van het hek in de bladsleutel, plaats de sleutel over de rechterzijde positie 1 bolt op de voorste rail (al vastgezet in stap 4 hierboven) met het tweede gat ongeveer uitgelijnd met de rechterzijde positie2 bolt. d.

Verplaats de rechterzijde positie2 bolt tot de De bladsleutel schuift over de kop van de bout.

e. Draai de rechterzijde positie 2 bouten vast. f. Voer stappen c tot en met e uit voor de achterste rail bolt.

6. Linkerkant, zie Afb. 31. a.

Maak de bouten aan de linkerkant aan de voorkant los en achterste rails zodat ze vrij kunnen glijden, ongeveer 1/2 tot 1 slag. Verplaats de bouten dus ze zijn ongeveer 3,5 inch van het linker uiteinde van de rails.

b. Plaats het hek aan de linkerkant van de boot, maar zet de grendels niet vast aan de voorkant of achterleuning.

c. Verplaats de leuningen zodat het hekwerk elkaar raakt. IJzeren tand op het blad. Vergrendel de rails op zijn plaats met behulp van de rail lock paddle. Als anti-kickback pawls zijn geinstalleerd, zult u moet de rechterkant omhoog brengen om uit te lijnen het hek met het blad. d. Zij het

hek met de voor- en achterkant schroeven richting het blad tot aan het hek raakt de bladtanden aan de voorkant aan en achterkant van het mes.

e. Draai de voorste bout vast. Controleer of de afscherming is nog steeds in contact met de voor- en achterkant tanden van het blad. f.

Draai de achterste bout vast. Controleer of de afrastering is nog steeds in contact met de voor- en achterkant tanden van het blad. g.

Klik de hekklemmen vast op de rails en Zorg ervoor dat het hek nog steeds in contact is met de voor- en achtertanden van het blad.

1. Plaats het hek aan de rechterkant op positie 1 bolts en Lock de hekklemmen aan de voorkant en terug.
2. Hef de railvergrendeling op en verplaats het hek totdat het naast het zaagblad ligt door het op te tillen de rechter zijpootl boven het hek. Vergrendel de railis op zijn plaats.
3. Draai de stelschroef van de wijzer los en stel deze af Plaats de aanwijzer op het "ÿ"-teken op de onderste schaal en draai de schroef vervolgens weer vast.

Wijzerafstelschroeven

Linkerkant

Rechterkant 1

Rechterkant

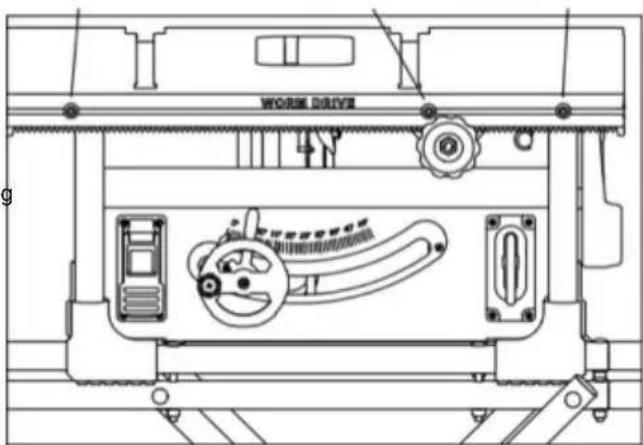

WORSE DRIVE

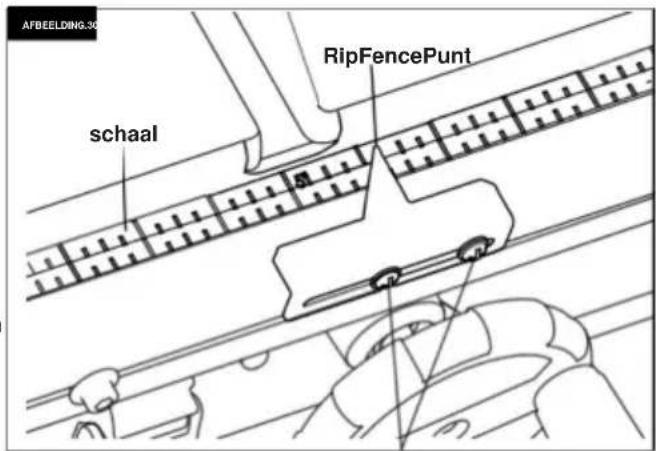

OM DE RIP FENCE-AANWIJZER IN TE STELLEN:

1. Til beide beschermingsbarrières omhoog tot ze vergrendeld zijn positie.

Aanpassingen

UITLIJNING VAN HET SPIJKMES

BELANGRIJK: Het spouwmes moet altijd in de juiste positie staan.

Lijn met het zaagblad. Het spouwmes is dunner dan de breedte van de snede met ongeveer drie dikte van het papier aan elke kant (Fig. 32).

Let op: De snede is de breedte van de snede die gemaakt is door de tanden op het zaagblad.

Om persoonlijk letsel te voorkomen altijd de stekker uit het stopcontact halen

van de stroombron voordat u iets doet aanpassingen en bij het bevestigen of verwijderen van de mesbescherming.

CONTROLE VAN DE UITLIJNING VAN HET SPIJKMES

Controleer de uitlijning van het spouwmes Controleer het mes regelmatig en

voer indien nodig aanpassingen door.

Een niet goed uitgelijnd spouwmes kan resulteren in instabiliteit van het werkstuk, verlies van controle en TERUGSLAG. Als het spouwmes niet goed is uitgelijnd en niet kan worden afgesteld, probeer dan niet om het te bedienen.

zaag. Laat een gekwalificeerde servicetechnicus de spouwmesuitlijning uitvoeren.

1. Controleer of het blad goed parallel is uitgelijnd met de groef van de verstekgeleider volgens de instructies in "Het parallel aan de verstekgeleider afstellen"

Meet de sleuven" en pas het blad indien nodig aan. Controleer of de verstekgeleider is uitgelijnd met de blade (zie instructies in "Aligning Rip "Hek") en pas indien nodig de langsgeleider aan.

1. Breng het blad omhoog tot de volledige hoogte (omhoog). Breng het spouwmes omhoog tqt de volledige omhoog positie (zie instructies in het positioneren van het (Riving Knife"). Verwijder de bescherming montage van het spouwmes. Verwijder de plaat plaatsen. (Afb. 33)

2. Plaats de trekstang aan de linkerkant van de tafel. Beweeg de langsgeleider voorzichtig tegen het blad zodat de verstekgeleider evenwijdig is aan het blad en raakt net de punten van de zaag tanden. Vergrendel de geleider en zorg ervoor dat De voor- en achterkant van het mes raken nog steeds de langsgeleider (Fig. 33).

AFBEELDING.32 ban. Kloofmes door sn Snijd Breedte van drie papierdiktes aan elke kant Werkstuk Blad

AFBEELDING.33 Schutting Sloop Mes leer

Aanpassingen

1. Gebruik de verstekgeleider als leidraad en controleer de uitlijning van het spouwmes met het vlak van de zaag. blad. Omdat het spouwmes ongeveer drie keer dunner is dan de dikte van het papier op elke kant, dan de breedte van de kerf van het blad (Figuur 32) Je moet een tijdelijk papier maken "afstandsmeter". Maak twee vouwen in een kleine stuk (6" X 6") gewone krant om Maak drie diktes. Vouw het papier afstandsmeter tussen het spouwmes en de langsgeleider (Figuur 34).
2. Herhaal stap 4 met de dwarsgeleider aan de rechterkant het blad en controleer de papierafstand graadmeter.
3. Als de papierafstandsmeter niet tussen de geleider en het spouwmes past, stappen 4 en 5 hierboven, het spouwmes is niet correct uitgelijnd met het mes en moet worden afgesteld. Als het spouwmes moet worden afgesteld ga naar het gedeelte "Spouwmes afstellenë" Als het spouwmes is correct uitgelijnd met de blade dan is geen aanpassing nodig.

OPMERKING: Het spouwmes is correct uitgelijnd in de fabriek - controleer de uitlijning voordat u eventuele aanpassingen doorvoeren.

1. Breng het zaagblad omhoog tot de maximale hoogte en Stel de afschuiningshoek in op 0o.
2. Verwijder de barrièrebeschermingsconstructie en
3. Verwijder het tafelblad.

4. Plaats de trekgeleider aan de rechterkant en plaats 1 en verplaats de geleider totdat deze de grond raakt. de punten van het zaagblad, en vergrendel vervolgens de rails op zijn plaats.

5. Draai de zeskantmoer los met een steeksleutel van 10 mm. Draai de klemschroeven voorzichtig los. (1/4-1/2 slag) met behulp van de 5 mm inbussleutel voorzien. Draai de stelschroef los met een platte schroevendraaier (fig. 35).

6. Vouw twee keer een klein stukje papier (6" x 6") om driegebruik dan 2 diktes.

lagen te vormen (Fig. 32). Dit gevouwen papier wordt gebruikt als een "afstandsmeter."

DrieDiktes van papier Sloop mes Schutting AFBEELDING.34

papier Sloop mes klemschroef stelschroef1 stelschroef2 klemschroef Blad Schutting

OPMERKING: De bovenstaande afstandsinstructies zijn gebaseerd bij het gebruik van een standaard zaagsnedeblad (0,128 inch zaagsnede op de blad inbegrepen). Als een kleiner zaagblad wordt gebruikt, pas dan de papierafstandhouder aan. Als de zaagsnede van het vervangende mes is ongeveer 0,100", gebruik 1 dikte papier als afstandhouder; als de snede ongeveer 0,110" is,

Aanpassingen

1. Plaats het gevouwen papier tussen het spouwmes en schutting.

a. Houd het spouwmes en het papier stevig vast tegen het hek (Fig. 36). b. Draai de klemschroeven lichtjes vast. c. Verwijder het papier en verplaats het hek weg van het blad. d.

Draai de stelschroef 1 (voor links en rechts) snel (rechter afstelling) en stelschroef 2 (voor voorste en achterverstelling) terwijl u naar de spouwmes kantelen totdat het in lijn is met de mes.

e. Controleer de haaksheid van het spouwmes op de tafel opnieuw door de geleider tegen het blad te schuiven. Stel indien nodig opnieuw af.

1. Na het voltooien van de aanpassingen:

a. Draai de zeskantmoer lichtjes vast (houd de set vast) schroef op zijn plaats met een schroevendraaier terwijl (aandraaimoer). b.

Draai de klemschroeven helemaal vast met een inbussleutel. Draai vervolgens de zeskantmoer helemaal vast.

AFBEELDING.3 Schutting papier klem Schroef Sloop mes

OPMERKING: controleer of het spouwmes in lijn blijft met het blad wanneer het blad op een willekeurige positie is gekanteld. hoek. Vervang de barrièrebeschermingsconstructie en voordat u gaat snijden.

De tafelinzetsleuf bevat vier (4) verstelmogelijkheden. schroeven voor het verstellen van de hoogte van het tafelblad (Afb. 37). Ik vind het inzetstuk op het tabblad leuk. Vindt het leuk liniaal (zoals de metalen liniaal van een combinatiehaak) over het tafelblad en steek top. Als aanpassing nodig is, gebruik dan een 4mm Flat Kopschroevendraaier om elke stelschroef omhoog of omlaag te draaien naar beneden. Het inzetstuk moet iets onder de tafel vooraan en iets boven de tafel aan de rug.

AFBEELDING.37 Tabel Invoegen Schroeven

Basisbediening van de tafelzaag

VEILIGHEIDSSCHAKELAAR

LET OP: Deze tafelzaag heeft een veiligheidsvoorziening dat helpt onbedoeld starten te voorkomen. Wanneer

De stroom naar de zaag wordt onderbroken, het gereedschap schakelt over op de uit-modus. Zodra de stroom is hersteld, Ik zal ook weer aan moeten worden gezet.

Om de zaag aan te zetten: druk op de groene knop (Figuur 39).

Om de zaag uit te schakelen: druk op de rode peddel (die de rode uitschakelaar indrukt (onder) (Fig. 39).

RESETKNOP (POWER RESET)

Deze zaag wordt geleverd met een over lo-advertentie resetknop over, Als de zaagmotor

lo-advertenties, een veiligheid

mechanisme stopt de motor

automatisch a lly door motor over -

loa ding of lo w vo Theater.

Om te voorkomen dat de motor over-lo gaat en om te verminderen

Controleer de motor of controleer de stroomtoevoer.

Laat de motor afkoelen en druk dan, op

de resetknop indrukken en de zaag opnieuw opstarten.

Als de

zaag start niet opnieuw , wacht even

toevoeging a 15 minuten voor het opnieuw opstarten.

Basisbediening van de tafelzaag

De Blade Guard is ontworpen voor

ModuLariteit, waardoor het mogelijk is om meerdere combinaties van de twee hoofdcomponenten te gebruiken 1) Sloopmes / kloofmachine, 2) Hoofdbarrière

Beschermer, (Fig. 41). Bovendien is de splijtende mes kan snel worden aangepast naar drie

posities, afhankelijk van de toepassing

vereiste: doorsnede (hoog), niet-doorsnede (midden) en dado (laagst).

Elke beschermkap die verwijderd moet worden

om een snede te voltooien moet onmiddellijk gebeuren opnieuw geïnstalleerd wanneer voltooid. Zie "Aanbrengen de Blade Guard"voor gedetailleerde installatie instructies. Vergeet niet dat de

De beste manier om ongelukken te voorkomen is door de bestuurder zelf. gebruik van gezond verstand en alertheid bij alle keer bij het gebruik van de tafelzaag.

De Blade Guard moet aan de

machines

spouwmes.

Let op: De machine mag nooit worden gebruikt zonderdezewacht in

zijn dienstpositie.

WAARSCHUWING: De machine moet losgekoppeld van de

netvoeding bij het installeren van de mesbeschermer.

Monteer de zaagbladbescherming (A) samen met de bolt(B) bovenop het spouwmes(c), zodat de bout zit stevig in de gleuf van de kiel mes(c).Controleer of de beschermingsconstructie goed is aangesloten

Draai de boor niet te vast; de zaag

Bladbescherming (A) moet vrij kunnen bewegen.

Plaats de zuigslang op de zuigaansluiting en het verbindingsstuk van de zaag

bladbescherming (A). sluit een geschikte spat aan collector op de zuigadapter.

De demontage gebeurt in omgekeerde volgorde. Let op! De zaagbladbescherming (A) moet

Geïmiteerd op het werkstuk voordat het starten van de zaagbewerking.

Basisbediening van de tafelzaag

BLADE BEVEL CONTROL

Draai de tegenklok van het mesbevel-slot los

- wijs (Fig. 43), schuif het elevatiewiel totdat de wijzer staat in de gewenste hoek en draai vast Draai de hendel van het blad met de klok mee.

Basisbediening van de tafelzaag

WERK HULP

Voordat u hout op uw zaag zaagt, moet u alle de "Basis zaagbewerkingen."

Merk op dat om een aantal van de bezuinigingen te kunnen maken, het nodig is nodig om bepaalde apparaten te gebruiken, "werkhulpen", Zoals de duwstok, de duwstok en het hulphek, die je zelf maken.

Nadat u een paar oefensnedes hebt gemaakt, maakt u deze "helpers" voordat u met een project begint. de "duwstok" eerst. (Een duwstok is bijgeleverd de).

DUWSTOK EN DUWBLOK

Maak de duwstok met behulp van een stuk 1X2 zoals afgebeeld (Figuur 44).

Maak het duwblok met behulp van stukken multiplex van 3/8 inch A en 3/4" hardhout B (Fig. 45).

Het kleine stukje hout, 1/2" X 3/8" X 2-1/2", moet aan het multiplex worden GELIJMD... NIET DOEN

Gebruik NAGELS. Dit is om te voorkomen dat het zaagblad bot wordt als u per ongeluk in de duwzaag snijdt. blok.

Plaats de handgreep in het midden van het multiplex en bevestig het met lijm en houtschroeven.

Gebruik een duwstok wanneer het hek 5 cm of langer is. meer van de blade. Gebruik een duwblok wanneer de de werking is te smal om het gebruik van een duw toe te staan stok. Voor correct gebruik, zie "Ripping" en "Bevel Secties scheuren."

De duwstok of het blok moet op de plaats worden gebruikt van de hand van de gebruiker om het materiaal alleen tussen het hek en het blad te geleiden.

Bij gebruik van een duwstok of duwblok moet de achterliggende uiteinde van het bord moet vierkant zijn. Een duwstok of blok tegen een ongelijk uiteinde kan eraf glijden of duwen het werk weg van het hek.

EEN VEERBORD MAKEN

Figuur 46 illustreert de afmetingen voor het maken van een typisch verenbord. Het zou gemaakt moeten zijn van een recht stuk hout dat vrij is van knoesten

of scheuren. Snede E moet ongeveer 1/4" uit elkaar liggen (Fig. 46).

FIG.44 Werkstuk Einde 1-1l2 kunt 1l4 1l4 3l4 15 45ÿ Inkeping

AFBEELDING.45 4-314 318 12 2-112 5-118 Deze randen moeten parallel zijn A 12 5 2-112 318 318 B

staan AFBEELDING.46 25 8 EN 314 4-112 5

LET OP: Alle afmetingen zijn in inches.

Basisbediening van de tafelzaag

MATERIAAL ONDERSTEUNING I HULP HEKWERK

Wanneer de geleider zich buiten het tafelblad bevindt, zorg er dan voor dat de materiaalondersteuning in de laagste positie is vastgezet, zowel in de voorste als in de achterste sleuven. Wanneer de geleider zich boven het tafelblad bevindt, zorg er dan voor dat de materiaalondersteuning in de laagste positie is vastgezet, zowel in de voorste als in de achterste sleuven.

De rial-steun bevindt zich in de opgeborgen positie (Fig. 47a). Als een hulphek nodig is, plaatst u de materiaalsteun in de bovenste positie op zowel de voorste als achterste sleuven (Fig. 47b). Om de hekinstelling te beveiligen, laat u de vergrendelingshendel zakken.

FIG.47a

De geleideraanwijzer geeft de afstand van het blad tot de geleider aan.

.110.46

Basisbediening van de tafelzaag

Draag altijd gehoorbescherming tijdens het snijden en handschoenen

bij het hanteren van zaagbladen.

GEBRUIK VAN DE RIP FENCE

SCHEUREN, AFSCHUINEN, HERZAGEN EN SPOREN worden uitgevoerd met behulp van de RIP FENCE samen met de HULPHEK / WERK ONDERSTEUNING, DUWSTOK OF DUWBLOK.

Voor uw eigen veiligheid, altijd neem de volgende veiligheidsmaatregelen in acht

voorzorgsmaatregelen, naast de veiligheidsinstructies op pagina 3, 4, 5 en 6.

1. Maak deze sneden NOOIT VRIJHAND (zonder de langsgeleider of hulpstukken te gebruiken indien nodig), omdat het zaagblad dan los kan raken. vastlopen in de snede en een TERUGSLAG veroorzaken.
2. Vergrendel de verstekgeleider altijd stevig wanneer deze in gebruik.
3. Verwijder de verstekgeleider van de tafel tijdens het zagen. bewerkingen waarbij gebruik wordt gemaakt van het trekhek.
4. Zorg ervoor dat de mesbescherming is geïnstalleerd alle door zaagtype sneden. Vervang de bewaker ONMIDDELLIJK na voltooiing van opnieuw zagen, sponningen maken of dado-bewerkingen.
5. Laat het blad ongeveer 1/8" boven het bovenoppervlak van het werkstuk uitsteken. Extra blootstelling van het blad zou de gevarenpotentieel.
6. Ga niet direct voor het mes staan geval van een KICKBACK. Ga aan beide kanten van het blad.
7. Houd uw handen uit de buurt van het mes en uit de buurt van het pad van het blad.
8. Als het mes tijdens het snijden vastloopt of stopt, SCHAKEL DE SCHAKELAAR UIT voordat u dit probeert om het mes te bevrijden.

9. Reik niet over of achter het mes om Trek het werkstuk door de snede, om lange of zware werkstukken te ondersteunen, om kleine afgesneden stukken materiaal, of VOOR EEN ANDERE REDEN.

10. Pak geen kleine stukjes afgesneden materiaal van de tafel. VERWIJDER ze door ze met een lange stok van de tafel af te duwen. Anders zouden ze naar je teruggegooid kunnen worden door de achterkant van het blad.

11. Verwijder geen kleine stukjes afgesneden materiaal die in de machine vast kunnen komen te zitten. beschermkap terwijl de zaag draait. DIT KAN UW HANDEN IN GEVAAR BRENGEN of een TERUGSLAG veroorzaken. Zet de zaag UIT en koppel de stroombron los. Nadat de blad is gestopt met draaien, til de bescherming op en verwijder het stuk.
12. Als het werkstuk krom is, leg dan de CONCAVE kant OMLAAG. Dit voorkomt dat het schommelend terwijl het gescheurd wordt.

deBij het gebruik van dado-accessoires moet een hulppaneel worden gebruikt. Dit zal helpen voorkomen schade aan het aluminium hek. De bekleding moet gemaakt zijn van 3/4 inch dik hout (Fig. 49).

Benodigde

onderdelen: 3/4" dikke houten plaat (massief of multiplex) op maat gezaag maat.

Twee (2) klemmen.

De bekleding wordt op dezelfde hoogte gemaakt (2-3/4") als het hek en kan werken met de bladbescherming systeem op zijn plaats bij het verplaatsen van het hek om contact te maken met het blad. Gebruik twee klemmen om de 3/4 2,5 cm dikke houten plank aan de verstekgeleider. de

OPMERKING: Het hulppaneel moet ook kan worden gebruikt bij het snijden van materiaal kleiner dan 3/16" YBR.

Basisbediening van de tafelzaag

SCHEUREND

RIPPING staat bekend als het snijden van een stuk hout met de nerf, of in de lengterichting. Dit wordt gedaan met behulp van de rip hek. Plaats het hek op de gewenste BREEDTE

OF RIP en vergrendel het op zijn plaats.

Voordat u begint met scheuren, moet u het volgende doen:

A. De zaaggeleider is parallel aan het zaagblad.
B. Het spouwmes is correct uitgelijnd met het zaagblad.

Plaats het bredere deel van het werkstuk op de kant van het hek.

SCHUINE SCHEUREN

Vermijd schuin afscheuren met het hek aan de linkerkant kant, waar mogelijk Als ik drink, scheur ik materiaal 6" of smaller, gebruik het hek aan de rechterkant van ALLEEN het blad. Dit zal meer ruimte bieden tussen het hek en het zaagblad voor gebruik van een duwstok. Als het hek links is gemonteerd,

De zaagbladbescherming kan het juiste gebruik van de zaag belemmeren. een duwstok.

Wanneer de "BREEDTE VAN DE RIP" 6" en WIDER is, gebruik dan uw RECHTERhand om het werkstuk te voeden, gebruik LINKERhand ALLEEN met de hand om het werkstuk te geleiden, NIET VOEDEN het werkstuk met de linkerhand (Fig. 50).

Wanneer de "BREEDTE VAN DE RIP" 2" tot 6" breed is, GEBRUIK DAN DE DUW DE STOK om het werkstuk te voeden (Fig. 51).

Wanneer de breedte van de scheur smaller is dan 2" de duwstok KAN NIET worden gebruikt omdat de bewaker zal ingrijpen. GEBRUIK het HULPHEKWERK en DUW HET BLOK.

Het hulphek moet te allen tijde worden gebruikt de "BREEDTE VAN RIP" is minder dan 6 inch breed. Als de "BREEDTE VAN DE RIP" is van een kleinere afmeting dan de hoogte van het werkstuk, dan een opofferingshulphek van voldoende hoogte om volledig

het werkstuk moet tijdens het snijden worden ondersteund gemaakt en aan het hek bevestigd.

Voer het werkstuk met de hand in tot het einde ongeveer 1" vanaf de voorkant van de tabel. Blijf voeden met behulp van de PUSH BLOK op het hulphek TOTDAT DE DE SNIJDING IS VOLTOOID (Fig. 52).

Basisbediening van de tafelzaag

HET GEBRUIK VAN DE VERSTEKMAAT

DWARSZAGEN, VERSTEKZAGEN, AFSCHUINEN ZAGEN, SAMENGESTELDE VERSTEKZAGEN en bij het SNIJDEN over het uiteinde van een smalle werkstuk, wordt de VERSTEKMAAT gebruikt.

LET OP: bij het schuin afzagen, de bekleding bevestigen zodat het zich uitstrekt tot rechts van de verstekgeleider en gebruik de verstekgeleider in de groef aan de rechterkant van het blad.

Voor uw eigen veiligheid, altijd neem de volgende veiligheidsmaatregelen in acht

voorzorgsmaatregelen, naast de veiligheidsinstructies in Algemene veiligheidsregels, Veiligheidsinstructies voor tafelzagen en Aanvullende veiligheidsmaatregelen Regels.

Maak deze sneden nooit met de hand (zonder (de verstekgeleider of andere hulpmiddelen) omdat het zaagblad vast kan komen te zitten in de snede en een TERUGSLAG veroorzaken of uw vingers of hand in het mes te laten glijden.

Vergrendel de verstekgeleider altijd stevig wanneer u deze gebruikt. Verwijder de verstekgeleider van de tafel tijdens alle werkzaamheden waarbij de verstekgeleider wordt gebruikt.

Verstekgeleider op 90o kan worden gebruikt van 0 tot 15-3/4 inches dwarsdoorsnede.

bij dwarssnijden met het blad ingesteld op 90o of 45o ten opzichte van de tafel kan de verstekgeleider worden gebruikt in ofwel gleuf op de tafel. bij het dwarssnijden en het blad is gekanteld, gebruik de sleuf aan de rechterkant van tafel waar het mes van uw lichaam is afgekeerd wijzers en verstekgeleider.

Om de verstekhoek aan te passen:

Draai de vergrendelingsknop los en stel de verstekgeleider zo in dat dat de wijzer in de gewenste hoek staat, draai dan vast 3 Vergrendelingsknop (Fig. 53).

VERSTEKMAAT HULPVLAK

De verstekgeleider is ontworpen om een Hulpbekleding met voorgevormde gaten voor het bevestigen van een geschikt stuk glad recht hout. Gebruik de verstekgeleider als sjabloon om Bevestig met geschikte bevestigingsmiddelen (Fig. 54).

VOORBEELD:

A. Boor gaten van 5/32" diameter door een plank van 3/4" dik, 3" hoog en gewenste lengte.
B. Bevestig met twee ronde kop hout nr. 12 schroeven 1-1/2" lang, niet inbegrepen (Fig. 54).

Zorg ervoor dat de schroeven nooit boven de buitenoppervlak van de bekleding. Zorg ervoor dat de bekleding de juiste werking van de zaagbladbescherming.

Lock Knob Pointer Miter Gauge Body

dat 314" X 3" Bord e No 12, 1-112" schroeven

Basisbediening van de tafelzaag

DWARSSNIJDEN

CROSSCUTTING staat bekend als het zagen van hout dwars op de draad, in een hoek van 90o, of haaks op beide rand en de vlakke kant van het hout. Dit wordt gedaan met de verstekgeleider ingesteld op 90o (Fig. 55).

Zorg ervoor dat de beschermkap van het zaagblad is geïnstalleerd voor alle "doorzaag"-bewerkingen (wanneer het zaagblad is gemonteerd snijdt volledig door de dikte van het werkstuk). Vervang de beschermkap ONMIDDELLIJK na het voltooien van het maken van groef- of sponningsneden.

Laat het blad ongeveer 1/8" boven de grond uitsteken bovenkant van het werkstuk. Extra blootstelling zou het gevaarpotentieel vergroten.

Ga niet direct voor het mes staan, voor het geval dat van een THROWBACK (klein afgesneden stukje opgevangen door de achterkant van het mes en gooi het naar de gebruiker. Ga aan beide kanten van het mes staan.

Houd uw handen uit de buurt van het mes en uit de pad van het blad.

Als het mes tijdens het snijden vastloopt of stopt, DRAAI DAN DE SCHAKEL UIT voordat u probeert de mes.

Reik niet over of achter het zaagblad om het werkstuk door de snede te trekken, om lange of zware werkstukken, om afgesneden stukken materiaal te verwijderen, of OM EEN ANDERE REDEN.

Raap geen kleine stukjes afgesneden materiaal op van de tafel. VERWIJDER ze door ze naar achteren te duwen VAN de tafel met een lange stok. Anders kan door de achterkant van de auto naar je worden teruggegooid mes.

Verwijder geen kleine stukjes afgesneden materiaal die zijn dichtbij of kunnen vast komen te zitten in de beschermkap terwijl de zaag draait. DIT KAN UW HANDEN IN GEVAAR BRENGEN of een TERUGSLAG. Zet de zaag UIT. Nadat het blad is gestopt met draaien, til de bescherming op en verwijder de deel.

Als het werkstuk krom is, plaats dan de CONCAVE kant OMLAAG. Dit zal helpen voorkomen dat het gaat wiebelen tijdens het snijden.

De schaalverdelingen op de verstekgeleider zorgen voor nauwkeurigheid bij gemiddelde houtbewerking. In sommige gevallen waar extreme nauwkeurigheid vereist is, bijvoorbeeld bij het maken van hoeksneden, maak dan een proefsnede en Controleer het vervolgens opnieuw met een nauwkeurige winkelhaak of gradenboog.

Indien nodig kan de verstekgeleiderkop iets worden gedraaid om eventuele onnauwkeurigheden te compenseren.

TIP: De ruimte tussen de verstekgeleider en de groef in de tafel wordt tijdens het werken tot een minimum beperkt productie. Voor maximale nauwkeurigheid bij met behulp van de verstekgeleider, "bevoordeel" altijd één kant van de groef in de tafel. Met andere woorden, beweeg niet d). de verstekgeleider van de ene kant naar de andere kant tijdens het zagen, maar houd één kant van de stang tegen één kant van de stang aan de groef.

TIP: Behandel het oppervlak van de plaat met een stukje schuurpapier. verstekgeleiderkop. Dit zal helpen voorkomen dat het werkstuk "kruipt" terwijl het wordt gezaagd.

De verstekgeleider kan in beide richtingen worden gebruikt groeven in de tafel. Zorg ervoor dat deze vergrendeld is.

Bij gebruik van de verstekgeleider in de LINKERhand groef, houd het werkstuk stevig tegen de maat Houd uw hoofd vast met uw linkerhand en pak de vergrendelknop vast met uw rechterhand.

Wanneer u de RECHTER groef gebruikt, houdt u het werkstuk vast met uw rechterhand en de vergrendelknop met uw linkerhand.

Basisbediening van de tafelzaag

HERHAALDELIJK SNIJDEN

HERHAALDELIJK SNIJDEN is het snijden van een hoeveelheid stukken van dezelfde lengte zonder dat u hoeft te markeren elk stuk (Fig. 56). Wanneer

u herhaaldelijk sneden maakt in een lang werkstuk, zorg er dan voor dat het wordt ondersteund.

bij gebruik van de verstekgeleider in de LINKERhand groef, houd het werkstuk stevig tegen de Houd de verstekgeleiderkop met uw linkerhand vast en pak de Vergrendel de knop met uw rechterhand.

Wanneer u de RECHTER groef gebruikt, houdt u het werkstuk vast met uw rechterhand en de vergrendelknop met uw linkerhand.

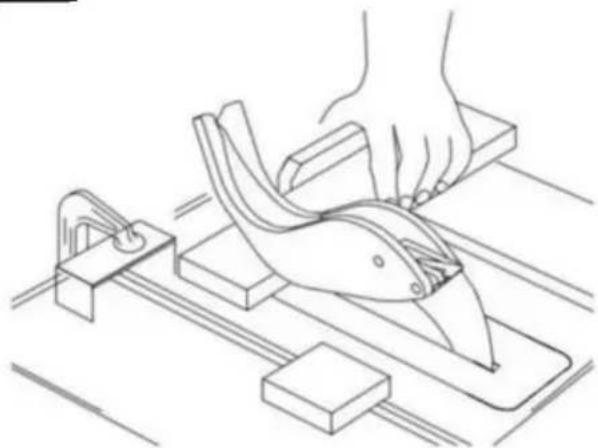

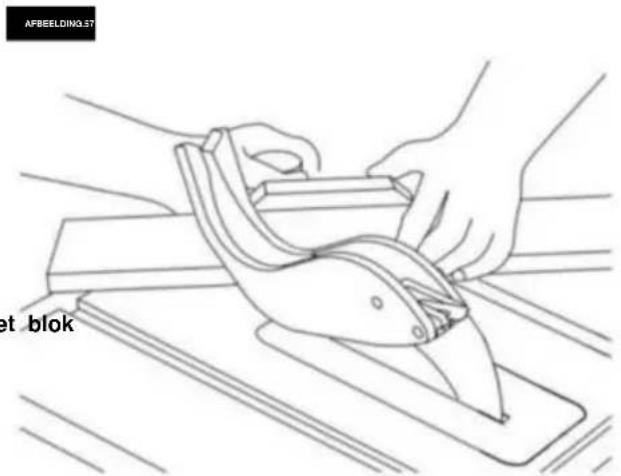

Gebruik de parallelgeleider nooit als lengte stop, omdat de snede

een stuk kan tussen het hek en de mes dat een terugslag veroorzaakt.

1. Klem bij herhaaldelijke sneden een blok vast van hout 3" lang tot de tafel op de gewenste plaats Lengte om als lengtestop te dienen.

Zorg ervoor dat het uiteinde van het blok bij het vastklemmen van het blok

het blok ligt ruim voor het zaagblad. Wees Zorg ervoor dat het goed vastgeklemd zit.

1. Schuif het werkstuk langs de verstekgeleider totdat het het blok raakt, houd het dan stevig vast.
2. Maak de snede, trek het werkstuk terug en AFGESCHUINDE CROSSCUTTING is hetzelfde als Duw het afgesneden stuk met een lange schaar van de tafdwarszagen, behalve dat het hout ook schuin wordt gesneden. duwstok. PROBEER HET NIET TE PULLEN een andere hoek dan 90° met de vlakke zijde van het hout OMDAT DIT UW EIGENSCHAP IN GEVAAR KAN BRENGEN (Figuur 58).
   AFGESCHUINDE CROSSCUTTING is hetzelfde als dwarszagen, behalve dat het hout ook schuin wordt gesneden. een andere hoek dan 90° met de vlakke zijde van het hout (Figuur 58).

AFBEELDING.56

VERSTEKZAGEN is het zagen van hout onder een hoek anders dan 90o met de rand van het hout. Volg dezelfde procedure als bij het dwarssnijden (Figuur 57).

Stel de verstekgeleider in op de gewenste hoek en Zet hem vast.

De verstekgeleider kan in beide richtingen worden gebruikt groeven in de tafel.

Stel het mes in op de gewenste hoek.

Gebruik de verstekgeleider in de groef aan de RECHTERKANT of de LINKERKANT van het blad.

FIG.58

COMPOUND MITER CUTTING is een combinatie van

verstekzagen en schuin dwarszagen.

de snede wordt gemaakt onder een andere hoek dan 900 ten opzichte van beide de rand en de vlakke kant van het hout.

Stel de verstekgeleider en het blad in op de gewenste hoek en zorg ervoor dat de verstekgeleider is vergrendeld.

Basisbediening van de tafelzaag

NIET DOORZAGEN

Voeg een 8 inch hoge vlakke plaat toe aan het hek, de Volledige lengte van het hek (Fig. 59)

AFBEELDING 50 Werk steun C "klemmen .Veerbord duw stok Veerbord

Gebruik veerplanken voor alle "Niet-doorlopende" Zaagbewerkingen (wanneer de zaagbladbescherming moet worden verwijderd). veerplanken worden gebruikt om houd het werk in contact met het hek en de tabel zoals afgebeeld, en om terugslag te voorkomen.

Bevestig de verenplanken aan het hek en de tafel zoals getoond, zodat de voorranden van de vererplanken ondersteunen het werkstuk totdat de snede is voltooid en het werkstuk is volledig voorbij de snijder geduwd (zaagblad, dadokop, enz.) met een duwstok, zoals in scheuren.

Voordat u met de bewerking begint (met de zaag gedraaid) "UIT" en de snijder onder het tafelblad): A. Installeer veerplankeng zodat ze druk uitoefenen

op het werkstuk; WEES POSITIEF DAT ZE ZIJN VEILIG VASTGEZET.

B. Zorg er door middel van een proef voor dat de veer borden zullen een terugslag stoppen als dat nodig is voorkomen.

Veerplanken worden niet gebruikt tijdens niet- door zaagbewerkingen bij gebruik van de verstekzaag graadmeter.

VERVANG DE Blade Guard ZO SNEL MOGELIJK DE NIET-DOORZAAGBEWERKING IS VOLTOOID.

SPOREN

Sponning is het uitsnijden van een deel van de hoek van een stuk materiaal, over een uiteinde of langs een rand (Fig. 60).

Om een RABBET te maken, zijn sneden nodig die niet helemaal doorlopen. de weg door het materiaal. Daarom is de Blade Guard moet verwijderd worden.

1. Verwijder de bladbescherming.

2. Voor het maken van sponningen langs een rand (lange weg van werkstuk) zoals afgebeeld, voeg een bekleding toe die ongeveer zo hoog is als het werkstuk breed is om de rip fence. Pas de rip fence en blad aan naar de vereiste afmetingen, maak dan de zaag eerst met het bord plat op de tafel, volgens de opstelling die is afgebeeld in Afb. 60. Maak een tweede snede met het werkstuk op de rand. Volg alle voorzorgsmaatregelen, veiligheidsinstructies en bedieningsinstructies voor het scheuren of scheuren typebewerkingen, inclusief veerborden en duwstok, enz.

3. Voor het maken van een sponning over een uiteinde, voor werkstukken van 10-1/2" en smaller, maakt u de sponningsnede met de bord plat op de tafel. Met behulp van de verstekgeleider voorzien van een bekleding, volg dezelfde procedures en instructies voor het dwarszagen, waarbij opeenvolgende sneden over de breedte van het werkstuk worden gemaakt om de gewenste snijbreedte te verkrijgen. GEBRUIK NIET het geleiderail voor het maken van sponningen aan het uiteinde.

4. INSTALLEER Blade Guard ONMIDDELLIJK VOLTOOIING VAN DE RABBETING WERKING.

Met de dado-kop kunnen ook sponningsneden in één doorgang van het werkstuk over de frees worden gemaakt.

AFBEELDING.60 Eerste snede Sponning tweede snede KONIJNENALONG DE RAND SPORENOVER HET EINDE

Basisbediening van de tafelzaag

SPECIALE SNIJTECHNIEKEN

Probeer niet om uit te voeren

inigingen die niet in deze handleiding worden behandeld.

SNIJDEN VAN METALEN EN METSELWERK

Deze tafelzaag is niet aanbevolen - aanbevolen voor het snijden van

handleiding, tenzij u grondig bekend bent met procedures en bevestigingen. Deze typen metalen, zoals aluminium of koper, zelfs met een speciaal mes dat ontworpen is om deze materialen te snijden.

sneden omvatten, maar zijn niet beperkt tot, taps toelopende sneden

en complexe niet-doorsnijdende, . Deze tabel

zaag is een zeer veelzijdig hulpmiddel, geschikt voor

het uitvoeren van een breed scala aan zeer gespecialiseerde

snijwonden die niet in deze handleiding behandeld kunnen worden.

metalen, zoals aluminium of koper, zelfs met een speciaal mes dat ontworpen is om deze materialen te snijden.

Deze tafelzaag is niet aanbevolen.

geprezen voor het snijden van

gmetselwerkmaterial, zelfs met slijpschijven.

zie uw lokale bibliotheek voor boeken over houtbewerking

technieken, zoals: Het complete boek van

stationaire kracht Tool Technieken door R.J. De

christoforo of Tafelzaagtechnieken door R. cliffe.

SMERING

De tandwielkast is volledig gesmeerd bij de fabriek. Echter, na zes maanden tot één jaar, afhankelijk van het gebruik, is het verstandig om uw Ga naar het dichtstbijzijnde servicecentrum voor het volgende:

onderdelen schoongemaakt en geïnspecteerd.

- Opnieuw gesmeerd met nieuw

smeermiddel. • Elektrisch systeem getest.

- Alle reparaties.

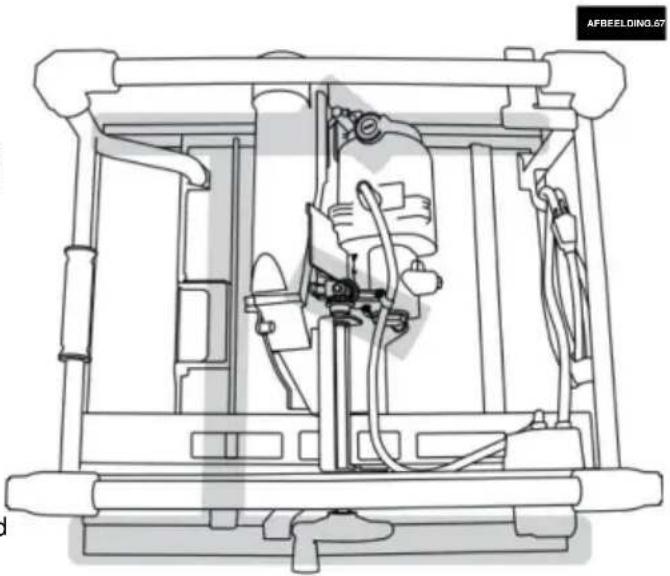

De volgende onderdelen moeten af en toe worden geolied met SAE nr. 20 of nr. 30 olie, of met 40 (Fig. 67).

1. Zwenkwielen, steunstangen en tandwielen.
2. Zijrails en steunen.
3. Tafelvergrendelingsnokken (voor en achter).

Onderhoud van uw tafelzaag

Gevaar!

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden beginnen.

1. Controle •

Zorg dat alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing vrij van vuil en stof voor zover Veeg de apparatuur zo mogelijk af met een schone doek of blaas het met perslucht op

Lage druk. • Wij

raden u aan het apparaat schoon te maken onmiddellijk elke keer dat u klaar bent gebruik

het. • Reinig de apparatuur regelmatig met een vochtige doek. doek en wat zachte zeep. Niet gebruiken

reinigingsmiddelen of oplosmiddelen; deze kunnen

de kunststof onderdelen van de apparatuur aantasten.

Zorg ervoor dat er geen water in het apparaat kan sijpelen.

Het binnendringen van water in een elektrisch vergroot ook het risico op een elektrische schok.

2. Koolborstels

Bij overmatige vonken moet u de

koolborstels uitsluitend gecontroleerd door een gekwalificeerde elektricien.

Gevaar! De koolborstels mogen niet

vervangen door iemand anders dan een gekwalificeerde elektricien.

3. Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen. 4. Vervangende

onderdelen bestellen: Vermeld bij het bestellen de volgende gegevens.

Bestellen van vervangende

onderdelen: Type machine

- Artikelnummer van de machine

Identificatienummer van de machine

.

Vervangend onderdeelnummer van het onderdeel vereist

Probleemoplossing

WAARSCHUWING

Zet de schakelaar op "UIT" en haal altijd de stekker uit het stopcontact voordat u met het oplossen van problemen begint.

PROBLEEM	oorzaak	OPLOSSING
Zaagwilnietstarten	Het netsnoer is niet aangesloten.	plugsawin.
	Zekering of stroomonderbreker is doorgeslagen.	Vervang de zekering of reset de geactiveerde stroomonderbreker.
	snoer beschadigd.	Havecord replacedbYanAuthorizedVEVOR servicecentrumofservicestation.
	Uitgebrande schakelaar.	HaveswitchreplacedbYanAuthorizedVEVOR servicecentrumofservicestation.
Bladedoetniet komopsnelheid	Verlengsnoerte lichtofte lang.	Vervang met een geschikt snoer.
	Laag aanbodspanning.	Neem contact op metYourelctriccompanY.
Overmatige trillingen	Het is niet gelukt de vergrendelingshendel goed vast te draaien.	zie het gedeelte 'Uw tafelzaag leren kennen'.
	Bladeuitbalans.	Gooi Blade weg en gebruik een ander blad.
	zaagnietgemonteerdevilig!Yom te staan ofwerkbank.	Draai alle montagematerialen vast, zie "Montage het gedeelte "Tafelzaag".
	Arbor Moernietvast.	zie het gedeelte "AssemblY", "changingTheBlade."
snijwonden, brandwonden, gestolen motortijdensrippen	Dubbel blad met een verkeerde vertanding.	slijpofvervangblad.
	Kromgetrokken plank.	Zorg ervoor dat de holle kant of de lage kant naar voren wijst "OMLAAG" en voedt zich langzaam.
	Ripfencenotparalleltoblade.	zie het gedeelte "Aanpassingen" "Uitlijnen" "Scheuromheining."
	Sloopmes niet goed uitgelijnd.	zie het gedeelte "Aanpassingen", "Splijtmes" Uitlijning."
cutnottrueat90ÿ of45ÿposities	Uitlijningsschroevenniet aangepast juist.	zie het gedeelte "Aanpassingen", "Aanpassing van de geleidingsrail" ParalleltoMiter-meters."
Plastic smeltsorblade tpsoverheatwhen snijden	Voedingsnelheid naar hoog.	Langzame toevoersnelheid door het blad.
	Bladestinietscherp	slijpenofvervangen
Kantelvergrendelingshendel hoogtewiel moeilijk te verplaatsen	Bevellockhandlenotloosenedwhen het maken van een aanpassing.	zie het gedeelte "Leer uw tafelzaag kennen", "Biade Tilt Lock-knop."
	zaagsel op diepte schroefdraad.	zie het gedeelte "Onderhoud van uw tafelzaag", "Smering".
circuitBreakerTrips	De stroomonderbreker schakelt horhaaldelijk uit tijdens het uitschakelen.	Vervang het blad door een nieuw blad. Verminder kracht die tijdens het snijden op het werkstuk wordt uitgeoefend.

TECHNISCHE GEGEVENS

Wisselstroommotor 220-240v\~50Hz

Vermogen 1800w

zaagblad .... y254xÿ30x2,8 mm Stationair

toerental n0 4400 tpm Aantal

tanden 40 zaaghoogte

max. 85 mm/

90o. 60 mm/45o

Kantelzaaghoek .... oneindig 0-45o

Extractordop ....y35 mm gewicht ca.

19,3 kg bedrijfsmodi 625%: continue werking met stationair draaien (cyclustijd 10 minuten).

Om ervoor te zorgen dat de motor niet te heet wordt, mag hij slechts 25% van de cyclus op

het opgegeven vermogen draaien en moet hij daarna 75% van de tijd draaien.

van de cyclus.

Gevaar!

Geluid en trillingen.

Geluids- en trillingswaarden werden gemeten in overeenstemming met EN61029.

LpAsGeluidsdrukniveau 91dB(A)

KpOnzekerheid 3dB

LwAsGeluidsvermogensniveau 104dB(A)

KwOnzekerheid De 3dB

genoemde waarden zijn emissiewaarden en niet noodzakelijkerwijs betrouwbare werkplekwaarden.

Hoewel er een verband bestaat tussen emissie- en

immissieniveau, is het onmogelijk om bepaalde conclusies

te trekken over de noodzaak van aanvullende voorzorgsmaatregelen.

Factoren met een potentiële invloed op het werkelijke immissieniveau

op de werkplek zijn onder

meer de duur van de impact, het type ruimte en andere bronnen van geluid, enz.,

bijvoorbeeld het aantal machines en andere aangrenzende

handelingen. Betrouwbare

werkplekwaarden kunnen van land tot land verschillen. Met deze informatie zouden gebruikers ten

minste een betere beoordeling van de

gevaren en risico's die ermee gepaard gaan.

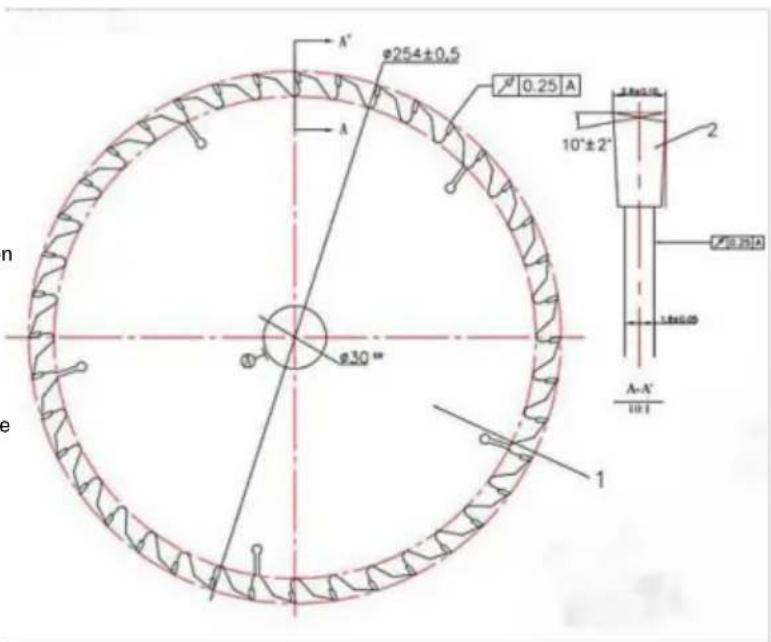

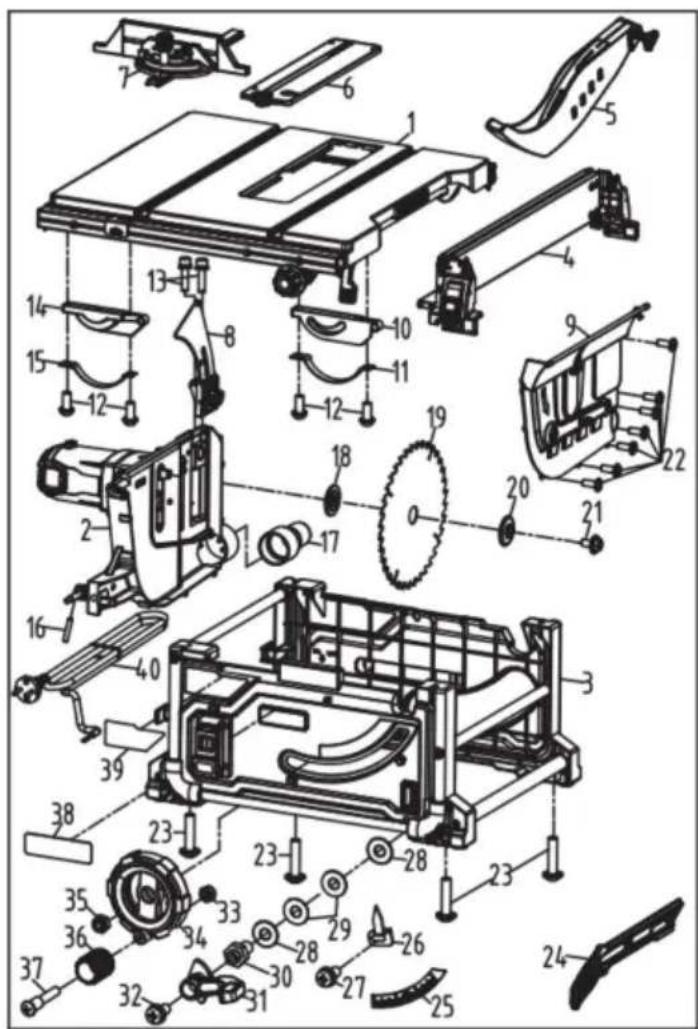

A' φ254±0.5 A 0.25 A 10°±2" 2 φ30" 1 φ25(A) 1.8±0.09 A-A' 10:1 n e
