BORDSSÅG

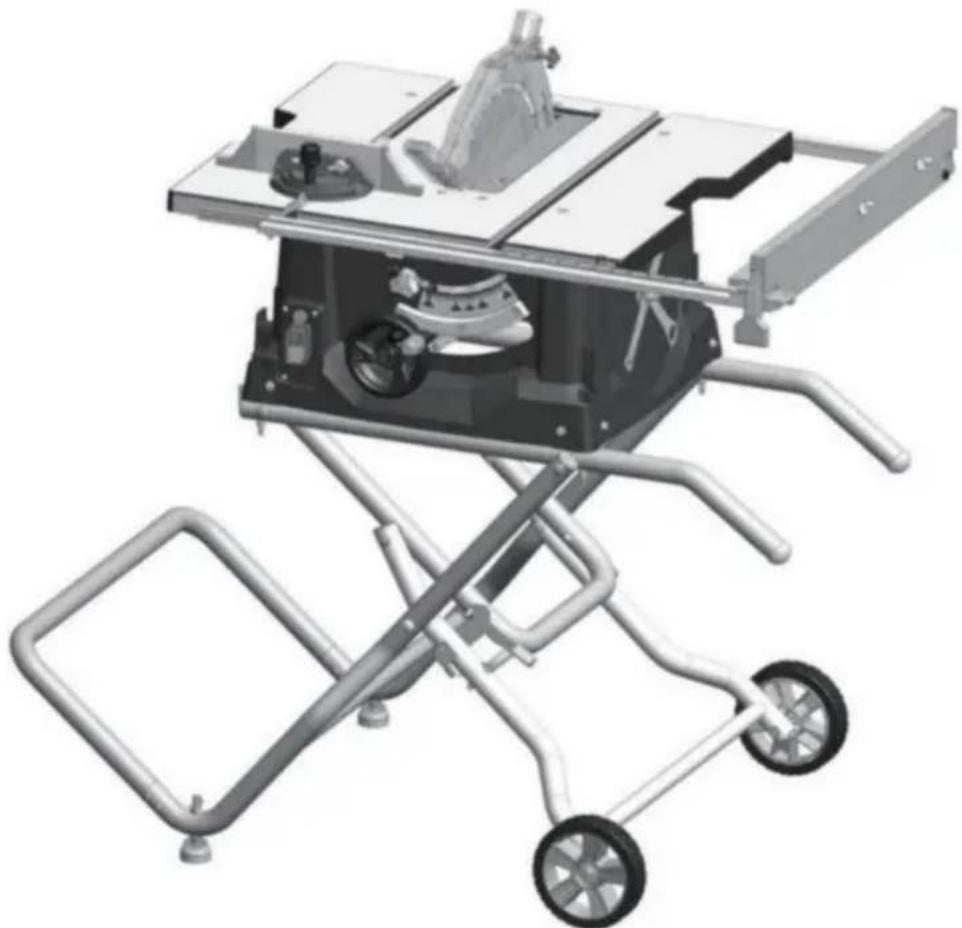

MODELL:M1H-ZP5-254D-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.comlsupport

Detta är originalinstruktionen, läs alla manuella instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av produkten du fick. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Innehållsförteckning

Allmänna säkerhetsregler 3

Allmänna säkerhetsregler 4

Säkerhetsinstruktioner för bordssågar----4

Säkerhetsinstruktioner för bordssågar----5

Ytterligare säkerhetsregler---- 6

Motorspecifikationer & el

Krav---- 8

Symboler---- 9

Uppackning och kontroll av innehåll----14

Montering---- 15

Justeringar---- 23

Grundläggande användning av bordssåg---- 26

Underhålla din bordssåg----36

Felsökning----38

TEKNISKA DATA---- 39

Blod WARNING

En del damm som skapas av kraftslipning, sågning, slipning, borrning och annat byggverksamheten innehåller kemikalier kända för att orsaka cancer, födsel

defekter eller andra reproduktionsskador.

Några exempel på dessa kemikalier är:

. Bly från blybaserade färger,

. Kristallin kiseldioxid från tegel och cement och

andra murverksprodukter, och

. Arsenik och krom från kemiskt behandlat virke.

Din risk från dessa exponeringar varierar, beroende på hur ofta du utför den här typen av arbete. Till minska din exponering för dessa kemikalier: arbete i ett väl ventilerat utrymme, och arbeta med godkända säkerhetsutrustning, såsom dammasker som är speciellt utformade för att filtrera bort mikroskopiska partiklar.

Undvik långvarig kontakt med damm från kraftslipning, sågning, slipning, borrning och annan byggverksamhet. Bär skydd kläder och tvätta utsatta områden med tvål och vatten. Tillåta damm att tränga in i din mun eller ögon eller att ligga på huden kan främja absorptionen av skadliga kemikalier.

Allmänna säkerhetsregler

WARNING

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i

elektrisk chock, brand och/eller allvarlig skada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS.

Termen "strömverktyg" i varningarna syftar på ditt nätdrivna (sladd) elverktyg eller batteridrivna (sladdlösa) också.

SÄKERHET FÖR ARBETSOMRÅDE

håll arbetsområdet rent och väl upplyst. Cluttered eller mörka områden inbjuder till olyckor.

påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet under drift elverktyg kan leda till allvarliga personskador.

Använd inte elverktyg i explosiva miljöer, såsom i närvar av brandfarliga vätskor, gaser eller damm. makt skapar också

gnistor som kan antända damm eller ångor. håll

barn och åskådare borta under tiden använda ett elverktyg. Distraktioner kan orsaka du ska förlora kontrollen.

ELEKTRISK SÄKERHET

Elverktygskontakter måste matcha uttaget.

Ändra aldrig kontakten i alla fall. Använd inte alla adapterkontakter med jordade (jordade)

elverktyg. omodifierade pluggar och matchning Uttag kommer att minska risken för elektriska stötar.

Undvik kroppskontakt med jordad eller jordad ytor, såsom rör, radiatorer, spisar

och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordad eller jordad.

Utsätt inte elverktyg för regn eller våta förhållanden.

vatten som kommer in i ett elverktyg kommer att öka risken för elektrisk chock.

Missbruk inte sladden. Använd aldrig sladden till bära, dra eller koppla ur elverktyget. håll sladden borta från värme, olja, vassa kanter eller

rörliga delar. Skadade eller trasslade sladdar ökar risken för elektriska stötar.

När du använder ett elverktyg utomhus, använd en förlängningssladd lämplig för utomhusbruk. användning

av en sladd som lämpar sig för utomhusbruk minskar risken för elektrisk chock.

Om man använder ett elverktyg på en fuktig plats oundvikligt, använd en jordfelsbrytare (GFCI) skyddad källa. användning av en

GFCI minskar risken för elektrisk chock.

PERSONLIG SÄKERHET

Var uppmärksam, titta på vad du gör och använder sunt förnuft när du använder ett elverktyg.

Använd inte ett elverktyg när du är trött eller

rAnvänd personlig skyddsutrustning. Använd alltid ögonskydd. skyddsutrustning såsom som dammmasker, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpligt förhållanden kommer att minska personskador.

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och I eller batteripaket, plockning upp eller bära verktyget. Bär strömförsörjning fingret på strömbrytaren eller strömförande kraftverktyg som har strömbrytaren på inbjuder till olyckor.

Ta bort eventuell justeringsnyckel eller skiftnyckel innan slå på elverktyget. En skiftnyckel eller en nyckel Lämnas fäst vid en roterande del av kraften också kan leda till personskada.

Överdriv inte. hålla rätt fotfäste och balans hela tiden. Detta ger bättre kontroll

av makten också i oväntade situationer.

Klä dig ordentligt. Bär inte löst sittande kläder eller smycke. behåll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om enheter tillhandahålls för anslutning av dammsugning och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. användning av dammuppsamling kan minska dammrelaterad faror.

Låt inte förtrogenhet uppnås genom frekvent användning av verktyg gör att du kan bli självbelåten och ignorera verktygssäkerhetsprinciperna. En slarvig handling

kan orsaka allvarliga skador inom en bråkdel av en sekund.

ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. Det korrekta

Power Tool kommer att göra jobbet bättre och säkrare räntan som den designades för.

SPARA DESSA INSTRUKTIONER

Allmänna säkerhetsregler

Använd inte elverktyget om strömbrytaren gör det inte slå på och av den. Alla elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.

Koppla bort kontakten från strömkällan och eller ta bort batteripaketet, om det är löstagba från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyg. Sådana förebyggande säkerhetsåtgärder minska risken att starta elmotorn oavsiktligt.

Förvara inaktiva elverktyg utom räckhåll för barn och låt inte personer som inte är bekanta med de elverktyget eller dessa instruktioner för att använd elverktyget. makt är också farliga i händerna på outbildade användare.

Underhåll elverktyg och tillbehör. Kontrollera efter felinriktning eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka elverktygets funktion. Om skadat, låt elverktyget repareras innan använda. Många olyckor orsakas av dåligt

behållen makt också.

Håll skärverktyg vassa och rena. ordentligt underhållna skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera.

Använd elverktyget, tillbehören och verktygsbitarna art. etc. i enlighet med dessa instruktioner, ta hänsyn till arbetsförhållandena och det arbete som ska utföras. användning av strömmen till operationer som skiljer sig från de avsedda skulle kunna result i en farlig situation.

Håll handtag och greppytor torra, rena och fria från olja och fett. Slippery Handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

SERVICE

Låt en kvalificerad person serva ditt elverktyg reparera person som endast använder identiska reservdelar. Detta kommer att säkerställa att säkerheten strömmen bibehålls också.

Säkerhetsanvisningar för bordssågar

SKYDDSRELATERADE WARNINGAR

hålla vakterna på plats. Skyddar måste vara i fungerande skick och vara korrekt monterade. A skydd som är löst, skadat eller inte fungerar måste repareras eller bytas ut korrekt.

Använd alltid sågbladsskydd, klyvkniv och för varje genomskärningsoperation. För genomskärningsoperationer där sågbladen skär helt igenom tjockleken på arbetsstycket, skyddet och andra säkerhetsanordningar hjälpa till att minska risken för skador.

Sätt omedelbart tillbaka skyddssystemet efter att ha slutfört en operation (som rabbing, dadoing eller omsågning av snitt) som kräver borttagning av skyddet, klyvkniven andlor. Vakten, klyvkniv och hjälp till minska risken för skador.

Se till att sågbladet inte kommer i kontakt med skydd, klyvkniv eller arbetsstycket före strömbrytaren är påslagen. Oavsiktlig kontakt med dessa föremål med sågbladet kan orsaka en farlig skick.

Justera klyvkniven enligt beskrivningen i denna bruksanvisning. Felaktigt avständ, placering och inriktning kan göra klyvkniven ineffektiv för att minska sannolikheten för kast.

För att klyvkniven ska fungera måste de vara inkopplad i arbetsstycket.

Klyvkniven och är ineffektiva vid skärning av arbetsstycken som är för korta för att kunna kopplas in r klyvkniven och anti-kickback-anordningen. under dessa förhållanden kan en bakslag inte vara

förhindras av klyvkniven och anti-bakslag enhet.

Säkerhetsanvisningar för bordssågar

Använd lämpligt sågblad för klyvningen

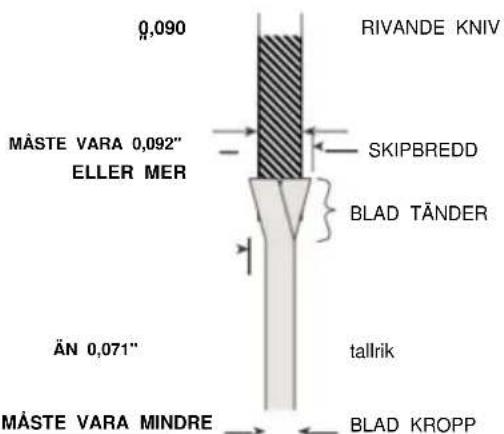

kniv. För att klyvkniven ska fungera korrekt, sågbladsdiametern måste matcha den lämpliga klyvkniven och sågbladets kropp måste vara tunnare än tjockleken på klyvkniven och sågbladets skärbredd måste vara bredare än klyvknivens tjocklek.

KLIPPNINGSPROCEDURER VARNINGAR

Placera aldrig fingrarna eller

händerna i närheten eller i linje med

sågbladet. Ett ögonblick av ouppmärksamhet eller ett

slip kan rikta din hand mot sågbladet och resultera i allvarlig personskada.

Mata in arbetsstycket i sågbladet eller fräsen endast mot rotationsriktningen. Mata arbetsstycket i samma riktning som

sågbladen roterar ovanför bordet kan resultera i arbetsstycket och din hand som dras in i sågbladet.

Använd aldrig geringsmätaren för att mata arbetsstycke vid rivning och använd inte rivningen

staket som längdstopp vid tvärklippning med

geringsmätaren. Styra arbetsstycket med slitstaket och geringsmättet samtidigt ökar sannolikheten för sågbladsbindning och bakslag.

Vid rivning, applicera alltid arbetsstycket matningskraft mellan staketet och sågen

blad. Använd en tryckpinne när avståndet mellan staketet och sågbladet är mindre än

150 mm, och använd ett tryckblock när detta avständ är mindre än 50 mm. "arbetshjälpande" enheter håller din hand på säkert avständ från sågbladet.

Använd endast den trycksticka som tillhandahålls av tillverkaren eller konstruerad i enlighet med

instruktionerna. Denna tryckstav ger tillräckligt med avständ för handen från sågbladet.

Använd aldrig en skadad eller skuren tryckpinne. A skadad tryckpinne kan gå sönder och orsaka din hand att slinka in i sågbladet.

Utför ingen operation "frihand". Använd alltid antingen klyvstängslet eller geringen mätare för att positionera och styra arbetsstycket.

"Frihand" betyder att du använder dina händer för att stödja eller styra arbetsstycket, i stället för ett rivstängsel eller geringsmätare. Frihandssågning leder till felinställning, bindning och kast.

Räck aldrig runt eller över en roterande såg blad. Att sträcka sig efter ett arbetsstycke kan leda till oavsiktlig kontakt med det rörliga sågbladet.

Tillhandahåll stöd för hjälparbetsstycket sågbordets bakre och andra sidor för lång ochl eller breda arbetsstycken för att hålla dem jämna. En lår och/eller brett arbetsstycke har en tendens att svänga på bordets kant, orsakar brist på kontroll, såg Bladbindning och kast.

Mata arbetsstycket i jämn takt. Gör inte det böja eller vrida arbetsstycket. Om stopp uppstår, stäng av verktyget omedelbart, dra ur kontakten verktyg och rensa trassel. Fastnar sågbladet av arbetsstycket kan orsaka kast eller stanna motor.

Ta inte bort bitar av avskuret material medan sågen är igång. Materialet kan fastna mellan staketet eller inuti

sågbladsskydd och sågbladen drar din fingrar in i sågbladet. Stäng av sågen och vänta tills sågbladet stannar innan du tar bort den material

Använd ett extra staket i kontakt med bordet topp vid rivning av arbetsstycken mindre än 2 mm

tjock. Ett tunt arbetsstycke kan kila sig under revan staket och skapa ett kast.

BACKORSAKER OCH RELATERADE VARNINGAR

bakslag är en plötslig reaktion från arbetsstycket till ett klämt, fastklämt sågblad eller felinriktat lina snitt i arbetsstycket i förhållande till sågen bladet eller när en del av arbetsstycket binder sig mellan sågbladet och klyvstaketet eller annat fast föremål.

Oftast under kast är arbetsstycket Lyfts från bordet av den bakre delen av sågen blade och drivs mot operatören. kast är resultatet av felaktig användning av såg och/eller felaktiga driftsprocedurer eller förhållanden och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som ges nedanför.

Stå aldrig direkt i linje med sågbladet. Placera alltid din kropp på samma sida av sågbladet som staket. bakslag kan driva arbetsstycket med hög hastighet mot någon som står framför och i linje med sågen blade.

Säkerhetsanvisningar för bordssågar

Räck aldrig över eller baksidan av sågbladet

att dra eller stödja arbetsstycket. Olycka

kontakt med sågbladet kan uppstå eller kast kan dra fingrarna in i sågbladet.

Håll och tryck aldrig på arbetsstycket

skärs av mot det roterande sågbladet. pressa arbetsstycket

som skärs av mot

sågblad kommer att skapa ett bindande tillstånd och kast.

Rikta in stängslet så att det är parallellt med sågen blad. Ett felinriktat staket kommer att klämma arbetsstycket mot sågbladet och skapa kast. använd en fjäderbräda för

att styra arbetsstycket

mot bordet och staketet när man gör icke-genomgående snitt som rabbing, dadoing eller

återsåga snitt. En fjäderbräda hjälper till att kontrolle arbetsstycket vid kast.

var extra försiktig när du gör ett snitt i blinda områden på sammansatta arbetsstycken. Det utskjutande sågbladet kan skära av föremål som kan or bakslag.

Stöd stora paneler för att minimera risken för sågklingan kläms och kast. Stora rutor tenderar att sjunka under sin egen vikt. stöd(er) måste placeras under alla delar av rutan överhängande bordsskivan. var

extra försiktig när du skär ett arbetsstycke som är vriden, knuten, skev eller inte ha en rak kant för att styra den med en gering mätare eller längs staketet. En skev, knuten eller vridet arbetsstycke är instabilt och orsakar felinriktning av skäret med sågbladet, bindande och bakslag.

Kapa aldrig mer än ett arbetsstycke, staplat vertikalt eller horisontellt. Sågbladen kunde plocka upp en eller flera bitar och orsaka kast.

När du startar om sågen med sågbladet i arbetsstycket, centrera sågbladet i skäret så att sågtänderna inte griper in i

material. Om sågbladet binder kan det lyfta upp arbetsstycket och orsaka kast när sågen är startat om.

håll sågklingorna rena, vassa och med tillräckligt ställ. Använd aldrig skeva sågblad eller såg blad med spruckna eller trasiga tänder. skarp och rätt inställda sågblad minimerar bindning, fastsättning och kast.

BORDSÅG FUNGERAR

PROCEDURE VARNINGAR

Stäng av bordssågen och koppla ur nätsladd när du tar bort bordsinsatsen, byter sågblad eller gör justeringar av klyvkniven, anti-back-anordningen

eller sågbladsskydd, och när maskinen är lämnas obevakad. försiktighetsåtgärder kommer undvika olyckor.

Lämna aldrig bordssågen igång utan uppsikt. Stäng av den och lämna inte verktyget förrän det stannar helt. En obevakad löpsåg är en okontrollerad fara.

Placera bordssågen på ett väl upplyst och plant område där du kan bibehålla bra fotfäste och balans. Den bör jstalleras i ett område som ger tillräckligt med utrymme för att enkelt hantera storleken på ditt arbetsstycke. trånga, mörka områden och ojämna hala golv leder till olyckor.

Bengör ofta och ta bort sågspån från under sågbordet och eller dammuppsamlingen anordning. Ansamlat sågspån är brännbart och kan självantända.

Bordssågen måste säkras. En bordssåg som inte är ordentligt säkrad kan röra sig eller välta.

Ta bort verktyg, trärester etc. från bord innan bordssågen slås på. Distraktion eller potentiellt stopp kan vara farligt.

Använd alltid sågklingor med rätt storlek och form (diamant kontra rund) av bersåhål. sågblad som inte stämmer överens med sågens monteringshårdvara kommer att gå utanför mitten, vilket orsak mot

Använd aldrig skadat eller felaktigt sågblad monteringsorgan såsom flänsar, sågbladsbrickor, bultar eller muttrar. Dessa monteringsorgan är speciellt utformade för din såg för säker drift och optimal prestanda.

Stå aldrig på bordssågen; använd den inte som ten tramppall. allvarlig skada kan uppstå om verktyget tippas eller om skärverktyget är av misstag kontaktade.

Se till att sågbladet är monterat på

rotera i rätt riktning. Använd inte slipskivor, stålborstar eller slipskivor på en bordssåg. Felaktig montering av sågblad eller användning av tillbehör rekommenderas inte

kan orsaka allvarliga skador.

SPARA DESSA INSTRUKTIONER

Ytterligare säkerhetsregler

GÖR VERKSTADEN BARNSÄKER med pad-locks, master switchar.

använd endast rekommenderade tillbehör. använd endast tillbehör som rekommenderas av tillverkaren av ditt lägel. andra tillbehör kan vara farliga.

Använd inga knivar eller andra skärverktyg märkt för en arbetshastighet mindre än 5000 RPM Risk för allvarliga skador.

Se till att bladet eller annat skärverktyg, brickor och spindelmutter är korrekt installerade. Hänvisning instruktioner för borttagning och installation av bladet.

Använd aldrig sågen om inte rätt insats är installerad. till att tabellinsatsen är

Flytta eller lätt under bordets yta på framsidan och spola lite ovanför baksidan av insatsen.

Inspektera alltid bordsågen före varje användning. Om någon del av din såg saknas, fungerar dåligt eller har blivit skadad eller trasig (som motorn strömbrytare eller annan manöverkontroll, en säkerhetsanordning eller nätsladden), upphör omedelbart att tills den speciella delen har reparerats eller avlöste.

Plast och sammansättning (som hårdpapp) material kan skäras på din såg. Men eftersom dessa vanligtvis är ganska hårda och hala, kanske de inte stoppar en kast.

Var därför särskilt uppmärksam på att följa korrekt uppställning och skärningsprocedurer för rivning. Stå inte, eller tillåt någon annan att stå, in line med en potentiell bakslag.

var extra försiktig när skyddsenheten är borttagna för omsågning, dadoing, rabbning eller gjutning. Byt ut skyddet så snart den operationen är klar. använd hjälpbeklädnad

på geringsmätaren för att öka stabiliteten och kontroller tvärsnittsoperationer är bekvämare att arbeta och med

större säkerhet om en extra träbeklädnad är fäst vid geringsmätaren. se "Revstängsel aux-iliary Facing."

Undvik besvärliga operationer och handpositioner. där ett plötsligt fall kan orsaka fingrar eller händer flytta in i sågbladet eller annan sågning också.

Om du stannar eller klämmer sågbladet i arbetsstycket, stäng av sågen och koppla ur verktyget, ta bort arbetsstycket från sågbladet och kontrollera om sågbladet är parallellt med bordsöppningar eller spår och om spridaren är i

korrekt inriktning mot sågbladet. Om rivning vid den tidpunkten, kontrollera för att se om klyvstaketet är parallellt med sågbladet. Justera som indikerat.

TÄNK SÄKERHET: Säkerhet är en kombination av operatörens sunt förnuft och vakenhet vid alla tillfällen när bordssågen används.

VARNA FÖR

Driften av någon makt verktyget kan resultera i att

främmande föremål kastas in i ögonen, vilket kan

resultera i svåra ögon skada. Bär alltid

eskyddsglasögon som

överensstämmer med ANSI Z87 (visas på förpackningen) innan strömmen startas även operation.

Före varje användning,

granska alla varningar som finns på bordssågen.

SÄKERHET FÖR BORDSÅGSSTÄLL Instruktioner

WARNING

Läs alla instruktioner. Misslyckande att följa alla instruktioner som anges

nedan kan leda till allvarlig personskada.

Montera och dra åt alla fästelement helt krävs för detta stativ. Kom också ihåg att då och då kontrollera stativet och se till att det är det fortfarande tätt. Ett löst stativ är instabilt och kan förskjutas vid användning och orsaka allvarliga skador.

Stäng av verktygsbrytaren och koppla ur ström innan du monterar sågen på stativet. oavsiktlig start under monteringen kan orsaka skada.

Innan du använder, se till att hela enheten placeras på en solid, plan, plan yta. allvarlig skada kan uppstå om verktyget är instabilt och det tipsar.

Stå aldrig på verktyget eller dess stativ eller använd det som "en stege eller ställning. allvarlig skada kan inträffa om verktyget tippas eller skärverktyget oavsiktligt kommer i kontakt. Förvara inte material på eller nära verktyget så att det är nödvändigt att stå på verktyget eller dess stativ för att nå dem.

använd endast VEVOR-reservdelar. Alla andra kan skapa en fara.

Motorspecifikationer och elektriska krav

Motorspecifikationer

I händelse av felfunktion eller haveri ger jordning en väg med minsta motständ för elektrisk ström för att minska risken för elektriska stötar.

Detta verktyg är utrustat med en elektrisk sladd med en utrustningsjordledare och en jordningsplugg. Kontakten måste kopplas in i ett matchande uttag som är korrekt installerat och jordat i

i enlighet med alla lokala koder och förordningar.

Denna såg är kopplad för drift på 120volts, 60 Hz.

växelström. Innan du ansluter motorn

sladden till en strömkälla, se till att

omkopplaren är i läge "OFF" och se till att

Elektrisk ström har samma egenskaper som

som stämplat på bordet såg namnskylten.

anslutning till en strömkälla

Denna maskin måste vara jordad under användning för att skydda operatören från elektriska stötar.

Sätt i nätsladden i en 120V ordentligt jordad typ uttag skyddad av ett 15-amp dual-element tidsfördröjningssäkring eller strömbrytare.

Alla uttag är inte ordentligt jordade. Om du inte är det säker på att din outlet, som bilden på den här sidan, är ordentligt jordad; få det kontrollerat av en kvalificerad elektriker.

För att undvika id elektrisk stöt gör berör inte metallstiften

på kontakten när du installerar eller tar bort kontakten till eller från uttaget.

Underlåtenhet att jorda ordentligt detta elverktyg kan orsaka

elstöt eller allvarliga stötar, särskilt när de används metallrör eller annan metall

föremål. Om du blir chockad kan din reaktion orsaka dina händer att träffa alltför.

Om nätsladden är sliten, klipp av eller skadad på något sätt, ha den

byts omedelbart för att undvika stötar eller brand fara.

Din enhet är avsedd för användning på 120

volts och är utrustad med en 3-ledare sladd och

jordingsplugg, godkänd av Underwriters

Laboratorier och canadian Standards Association.

Jordledaren har en greenjacket och är fäst vid verktygshuset i ena änden och till markstiftet i fästpluggen vid andra änden.

Om det uttag du planerar att använda för denna ström Jag är också av tvåstiftstyp, TA INTE BORT ELLER ÄNDRA JORDNINGSTIDEN I NÅGON

SÄTT. Låt en kvalificerad elektriker ersätta

TVÅ-stifts uttag med ett ordentligt jordat TRE-stifts uttag. Använd inte någon adapter pluggar.

Felaktig anslutning av utrustningens jordning ledaren kan leda till risk för elektriska stötar. De ledare med isolering med en yttre yta det är grönt med eller utan gula ränder utrustning jordledare. Om reparation eller utbyte av den elektriska sladden eller kontakten är nödvändig, anslut inte utrustningens jordledare till en strömuttag.

kontrollera med en kvalificerad elektriker eller servicepersonal om jordningsinstruktionerna inte är helt förstått eller om du är osäker på om

Jag är också ordentligt jordad.

Förlängningssladdar

Byt ut skadade sladdar elt. Användning av skadad

sladdar kan stöta, bränna eller elektrocutera.

Använd alltid rätt förlängning sladdar. Använd endast 3-

trådsförlängningssladdar som har 3-stifts jordning kontakter och 3-poliga uttag som accepterar

verktygets plugg. Om en förlängningssladd behövs, a sladd med lämplig storlek ledare bör vara används för att förhindra överdrivet voltage drop, lloss of ström eller överhettning. Tabellen visar rätt storlek som ska användas, beroende på sladdens längd och namnet strömstyrka för verktyget. Om du är osäker, använd nästa tyngre spårvidd. Använd alltid U.L. och cSA listerade förlängningssladdar.

REKOMMENDERADE STORLEKAR PÅ FÖRLÄNGNINGSSLADAR 120 VOLT VÄXELSTRÖMVERKTYG

Verktyg, s Ampere Gradering	sladd Storlek i AWG Wire Storlekar i mm2
	sladdlängd i fot sladdlängd i meter
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	0	.75	0	.75	2	.5
6-8	18	16	14	12	0	.75	1,0	2	,5	4
8-10	18	16	14	12	0	.75	1,0	2	,5	4
10-12	16	16	14	12	1,0	2	,5	4	,0	12
12-16				-		-		-		-

OBS: Ju mindre mätarnummer, desto tyngre sladden.

symboler

säkerhetssymboler

Syftet med säkerhetssymboler är att uppmärksamma dig på möjliga faror. Säkerhetssymbolerna och förklaringarna med dem förtjänar din noggranna uppmärksamhet och förståelse. Symbolvarningarna eliminerar inte i sig själva någon fara. Instruktionerna och varningarna de ger är inga ersättningar för lämpliga olycksförebyggande åtgärder.

Se till att läsa och förstå alla säkerhetsinstruktioner i denna ägare

Manual, inklusive alla säkerhetsvarningssymboler som "FARA",

"VARNING" och "FÖRSIKTIGHET" innan du använder detta verktyg. Underlåtenhet att följa alla instruktioner listade nedan kan leda till elektriska stötar, brand och eller allvarliga personskador.

Definitionerna nedan beskriver svårighetsgraden för varje signalord. Vänligen läs manualen och uppmärksamma dessa symboler.
	Det här är säkerhetsvarningssymbolen. Den används för att uppmärksamma dig på potentiella personliga skaderisk. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika möjlig skada eller dödsfall.
	FARA indikerar en farlig situation som, om den inte undviks, kommer att uppstå vid dödsfall eller allvarlig skada.
	VARNING indikerar en farlig situation som, om den inte undviks, skulle kunna leda till dödsfall eller allvarlig skada.
	FÖRSIKTIGHET, använd med säkerhetsvarningssymbolen, indikerar en farlig situation som, om den inte undviks, kommer att resultera i mindre eller måttliga skador.

Skadeförebyggande och informationsmeddelanden

Dessa informerar användaren om viktig information och/eller instruktioner som skulle kunna leda till utrustning eller annan egendomsskada om de inte följs. Varje meddelande föregås av ordet "OBSERVERA", som i exemplet nedan: ANMÄRKNING: Skador på

utrustning och/eller egendom kan uppstå om dessa instruktioner inte följs.

Användningen av alla elverktyg kan resultera i främmande föremål som kastas in i dina ögon, vilket

kan resultera i allvarliga ögonskador. Innan du börjar med makten också Använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd och en hel ansiktsskydd när det behövs. vi rekommenderar en bred vision Säkerhet Mask för användning över glasögon eller standardskyddsglasögon med sida sköldar. AI använder alltid ögonskydd som är märkt att överensstämma med ANSI Z87.1.

symboler

VIKTIGT: några av följande symboler kan användas på ditt verktyg. snälla studera dem och

Lär dig deras mening. korrekt tolkning av dessa symboler gör att du kan använda verktyget bättre och säkrare.

symbol	Namn	Beteckning/Förklaring
V	Röster	Resor (potentiellt)
A	ampere	nuvarande
Hz	Hertz	Frekvens (cykler per sekund)
I	watt	driva
kg	kilogram	vikt
min	Minuter	Tid
s	sekunder	Tid
wh	wattimmar	Batterikapacitet
Ah	Ampere-timmar	Batterikapacitet
ÿ	Diameter	storlek på borr, slipskivor, etc.
n0	Ingen loadhastighet	Rotationshastighet, utan belastning
n	Nominell hastighet	Maximal uppnåbar hastighet
.../min	Revolutioner eller ömsesidighet varje minut	Rotationer, slag, ythastighet, banor etc. per minut
0	avstängt läge	noll hastighet, noll vridmoment...
→	Pil	Åtgård i pilens riktning
~	Aväxelström	Typ eller en egenskap för ström
---	Likström	Typ eller en egenskap för ström
	Risk för skadesymbol	Sträck inte in i det löpande sågbladet.
	Läs manualsymbolen	Aanger användaren att läsa manualen
	bär ögonskyddssymbol	Bär alltid skyddsglasögon eller skyddsglasögon med sidoskydd och en hel ansiktsskydd när använda denna produkt.
	bära en mask	Rekommendation för operatören att bära dammask.
	bära hörselskydd	Rekommendation för operatören att bära hörselskydd .

symboler (certifieringsinformation)

VIKTIGT: några av följande symboler för certifieringsinformation kan användas på din också jag. Studera dem och lär dig deras betydelse. Korrekt tolkning av dessa symboler kommer att tillåta du kan använda verktyget bättre och säkrare.

symbol	Beteckning/Förklaring
	Den här symbolen anger att detta verktyg är listat av underwriters Laboratories.
	Den här symbolen anger att detta också är erkänt av försäkringsgivare Laboratorier .
	Denna symbol anger att detta också är listat av underwriters Laboratories, till amerikanska och kanadensiska standarder.
	CE-certifiering

Ordlista med termer

ARBOR: Skaftet på vilket ett skärverktyg finns monterad.

BARRIER GUARD: En församling som består av monteringsgaffeln och två sidobarriärer. Detta Monteringen är avsedd att tillhandahålla en fysisk barriär mellan operatören och den snurrande sågen blade.

BEVEL: Biade vinkel relativt bordsytan.

CROSSCUT: En skärande eller formningsoperation gjord tvärs över arbetsstyckets bredd, skärning arbetsstycket till längd.

DADO: Ett icke-genomgående snitt som ger en fyrkantig skåra genomgående i arbetsstycket.

FEATHERBOARD: En enhet som kan hjälpa styra arbetsstycken under rivningsdrift genom hålla arbetsstycket i kontakt med revan staket. Det hjälper också till att förhindra kast.

FRIHAND: utföra ett snitt utan staket, geringsmätt, fixtur, fasthållning eller annat lämpligt anordning för att förhindra att arbetsstycket vrids under skärningen och kan utgöra en säkerhetsrisk.

GUMMI: En klibbig, savbaserad rest från trä produkter. Efter att det har stelnat hänvisas det till som "HARDS".

HÄL: Felinställning av bladet som orsakar den bakre eller utmatningssidan av bladet för att komma i konta arbetsstyckets skäryta. HeeJag kan orsaka kast, binding, överdriven kraft, bränning av arbetsstycket eller spltring. I allmänhet, heel skapar ett snitt av dålig kvalitet och kan vara en säkerl fara.

KERF: Utrymmet i arbetsstycket där material togs bort av bladen.

KICCKBACK: Ett okontrollerat grepp och kasta arbetsstycket bakåt framåt av sågen under en rivningsoperation.

INLEDANDE ÄNDE: Änden av arbetsstycket som under en rippningsoperation trycks ned in i skärningen också först.

GJUTNING: Ett icke-genomgående snitt som ger en speciell form i arbetsstycket; används för sammanfogning-inredning.

INTE GENOMSÄGNING: Alla skäroparationer där bladet inte sträcker sig igenom arbetsstycket (t.ex. Dado, Rabbet).

PARALLELL: positionen för klyvstaketet är lika avständ vid varje punkt till sidoytan på sågblade.

PERPENDIKULÄR: 90ÿ(rätt vinkel) skärningspunkt eller position för vertikal och horisontell plan som t.ex. sågbladets position (vertikal) mot bordets yta (horisontell).

PUSH BLOCK: En enhet som används för rippning operationer som är för snäva för att tillåta användning av en tryck på Stick. använd en push Block för rivbredder Mindre än 2 tum.

PUSH STICK: En anordning som används för att mata arbetsstycket genom sågen under smala rivningsoperationer som hjälper till att hålla operatörens händer långt borta från bladet. använd push Stick för rivbredder av less än 6 tum och mer än 2 tum.

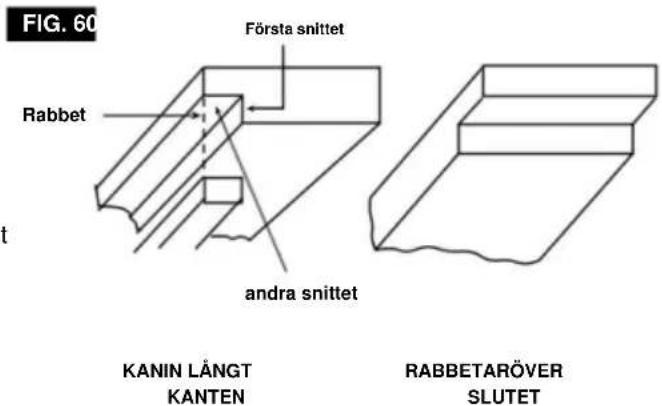

KANIN: Ett skåra i kanten på ett arbetsstycke. Jag kallade också en kant dado.

VARVTAL PER MINUT (RPM): Den akt antal varv utförda av ett snurrande föremål på en minut.

RIPPNING: En skäroperation på längden hæt arbetsstycket som skär arbetsstycket på bredden. RIVANDE KNIV ELLER SPRIDARE: En anordning som håller skäret på arbetsstycket öppet som materialet skärs. Detta minimerar potentialen för arbetsstycket binder mot sågbladet.

Bladskydd: Består av 2 komponenter: Klyvkniv / splitter och huvudbarriärskydd.

GENOMSÅGNING: Alla skäroperationer där bladen sträcker sig genom arbetsstycket.

ARBETSDEL: Det föremål som skärningen på operationen utförs. Ytorna på ett arbetsstycke brukar kallas ytor, ändar och kanter.

Lär känna din bordsåg

1. RAIL

Flytta staketet till önskat läge.

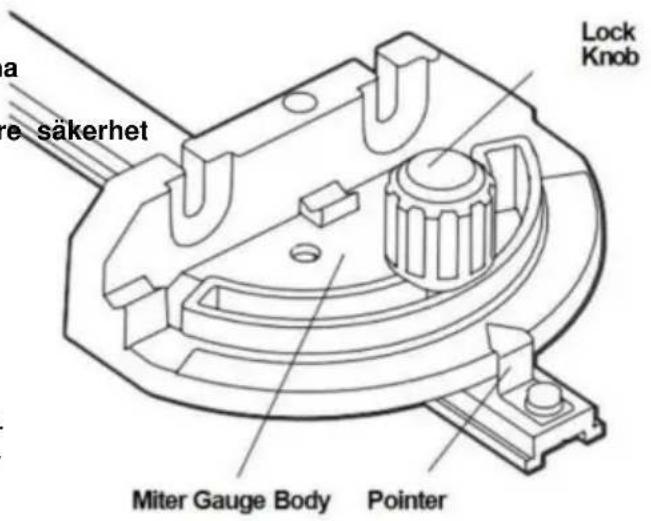

2. GERINGSMÄTARE

Huvudet kan låsas i önskat läge för kapning eller gering genom att åt låsknappen. LÅS DEN ALLTID SÄKERT VID ANVÄNDNING.

3. Bladskydd

Består av två nyckelelement: klyvkniv och spärrskyddsanordning.

4. Bordsinsats

Löstagbar för att ta bort eller installera en klinga eller andra skärverktyg.

5. Riv staketet

ger ett extra stöd. Fäss säkert på skenor med läsande lås båda ändar.

6. Höger förlängningsbord ger

stöd för bredare arbetsstycken vid förlängning av staketet utanför bordet. 7. BORD

ger en stor arbetsyta för att stödja arbetsstycket.

8. RAIL LOCK HANDTAG Gör

att du kan låsa stängslet på önskade avständ.

1. Lås/frigöringsspak 10.

dra Dammränna Avtagbar

för att rensa bort träbitar som fastnat inuti. 11. lindningsstolpar för nätsladd

1. frigöringsspärr för stativ 13. Fällbart

stativ 14. Klyvkniv 15. sugslang 16.

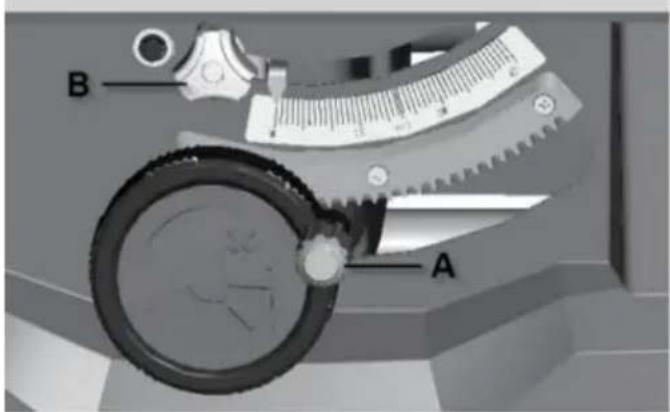

Bladhöjd I Justeringshjul

Avfasningsvinkellås 20. tryckpinne 21. Bär handtag (vikt läge) 22.

stå i hopfällt

läge 23.

skiftnycklar

Uppackning och kontroll av innehåll

ÿVARNING

För att undvika skador från unex-A.M8*83mm skruv *8 förväntad start eller el

stöt under uppackning och uppställning, gör

Anslut inte nätsladden till en källa

driva. Denna sladd måste förbli urkopplad när du monterar eller gör justeringar till bordssågen med stativ.

Separera alla delar från förpackningsmaterialet och kontrollera var och en med illustrationen och listan över lösa delar för att säkerställa att alla föremål redovisas innan de kasseras förpackningsmaterial (fig 3).

B.M6*75mm skruv *4

C.M5*50mm skruv *2

D.M5*40mm skruv *4

E.M6*55mm skruv *2

F.M5*10mm skruv *1

H.Liten packaging *2

I.Stor packning *4

J. Spacer block *8

K.M8 Mutter *8

Blod VARNIN

Om några delar saknas, gör det inte försöka montera

bordssåg, koppla in nätsladden eller vrid på slå på tills de saknade delarna erhålls och är korrekt installerade.

L.M6 Mutter *4

M.M5 Mutter *7

N.FLAT END CAPS*6

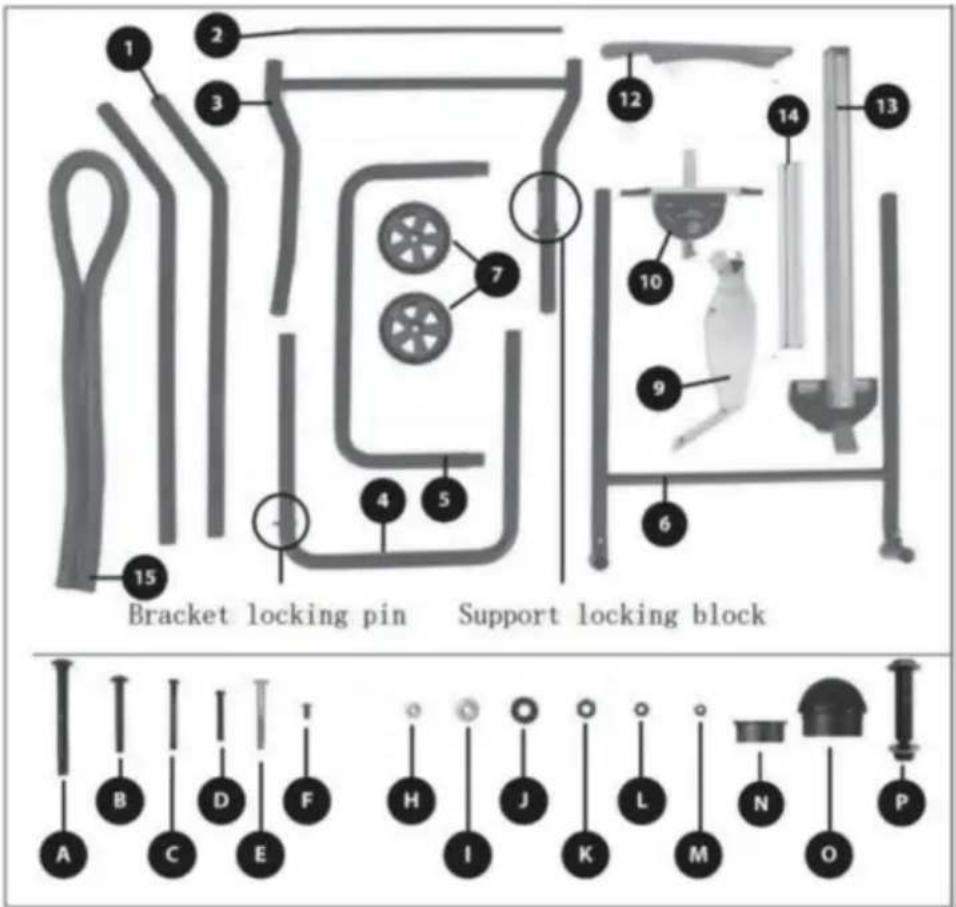

TABELL ÖVER LÖSA DELAR

Bordssåg * 1
1. Stödkomponent 1 2.		* 2
Stödkomponent 2 3.		* 1
Stödkomponent 3 4.		* 1
Stödkomponent 4		* 1
5. Fästenhet 5 6.		* 1
Stödkomponent 6		* 1
7. Stödhjul 9.	* 2
Sågbladsskydd		* 1
10. Geringsmätare		* 1
12.Push stick	* 1
13. Rivstängsel * 1
14.Staket*1
15. Dammrör* 1

O. Runda rörändlock *2

P. Wheel arbor *2

Table-sågen är designad för användning på arbetsplatsen. Den här enheten ställs upp och fälls snabbt och kan lätt lastas eller lossas av en person i en lastbil.

VERKTYG KRÄVS:

Korsskruvmejsel, 8 mm och 10 mm

skiftnyckel eller hylsnyckel, 13 mm hylsnyckel, 5 mm insexnyckel och gummihammare.

INNAN DU MONTERAR DETTA BORDSÅGSSTÄLL:

reda ut och redogöra för alla delar för att se till att du har allt som behövs för att montera din monter. Kassera inte

förpackningsmaterial förrän alla delar har redovisats. varning! På grund av maskinens vikt kräver hantering eller

förflyttning under monteringsprocessen samarbete från två personer

STEG1

1. Invertera värden på en robust och ren arbetsbänk/fäste.
2. Ta ut Two legs 1# 3. Använd

tillbehör B #, I # och # L för att montera ihop de två legs 1 # på värdmaskinen

1. använd ett runt ändskydd för att täcka foten stor ände (Figur A)

STEG 2

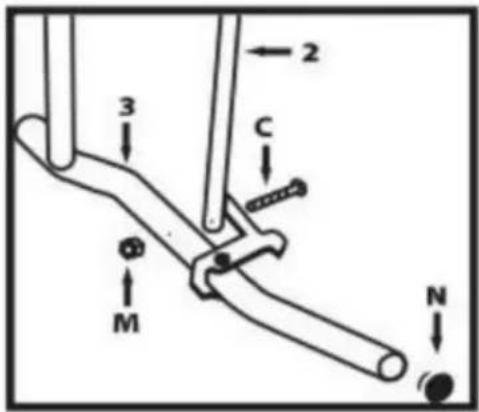

Sätt ihop delar 2 # och 3 # med hjälp av tillbehörsbåkar C # och muttrar M # (Figur B). Välj två ändlock med N och tryck in dem i de raka ändarna av komponenterna.

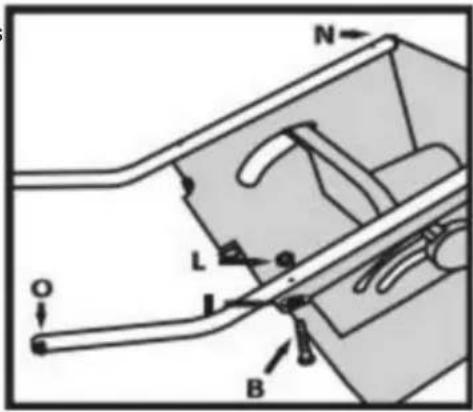

STEG 3

1. Ta bort delarna 3 # och 4# 2.

använd tillbehör A #, J # och K # för att montera ihop ena sidan av 4 # och del 3 #, och dra åt bultarna på lämpligt sätt. Slutför monteringen på andra sidan med samma steg (Figur C). Avständsblocket J # måste bibehålla tillräckligt intervall för att underlätta

rörelse av hela fästet 3. Se till att del 4 #

är korrekt installerad och att fästets lock-block på del 3 # och fästets lock-stift på del 4 # är korrekt ihopparade (Figur D)

N L O B

Bild A

1. Montera del 4 # på maskinen, och se till att fästet lockBock, lockPapp och sågbladslyft/sidoskärningsjusteringsandratten är på samma sida av huvudenheten

kropp (Figur E)

1. Justera tillbehören A #, J # och K # för att säkerställa snabba avständ. J # är rätt placerat och har lämplig klaring för att säkerställa en jämn rörelse av hela fästet
2. Upprepa stegen ovan för att montera den andra sidan av del 4 på huvudkroppen (Figur F).

STEG5

Ta ut delar 5 # och 6 # och använd tillbehör D# och M# för att montera 5# på

6 # (Figur G)

STEG6

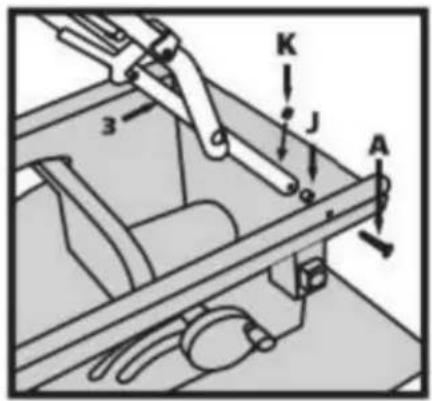

1. Montera del 3 med tillbehör A, J och K (Figur H) och andra maskinben tillsammans. Att flytta del 4 lätt iväg hjälper till vid monteringsprocessen. 2. Flytta försiktigt delarna 3 och 6 för att rikta in skruvhålen för lätt insättning av skruvarna

(Figur I)

1. Montera stödhjulet från del 7 # på del 3 # och säkra den med tillbehörsdäcket bolt p # (Figur J) på del 3 #. Undvika dra åt bottnarna för hårt för att tillåta hjulen att rotera fritt.
2. Installationen av fästet är klar. Snälla sök hjälp från andra för att vända kroppen över, släng inte det själv

Observera: Två personer krävs för att hjälpa till vid förflyttning och lossning/indragning av stödfötter när maskinen har en large egen vikt

Tillbehörsförvaring och hopfällning stativ (Figur K)

Obs: Innan du fäller ihop stativet, ta bort alla arbetsstycken från bordet. Ta bort och förvara alla lösa tillbehör säkert som t.ex geringsmättet, klyvstaketet, bladets skydd och tryckpinnen. Nedre sågbladet under tabltop.

Fällbart stativ för förvaring och transportändamål (Figur K)

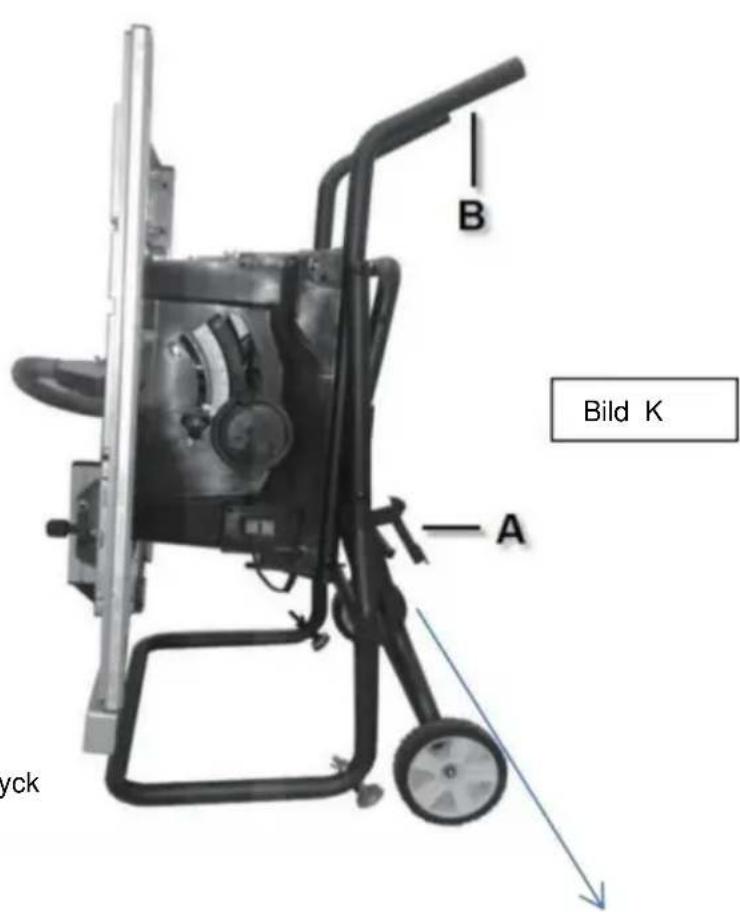

1. tryck på stativets frigöringsspärr (A) och vid Ta samtidigt tag i stativets handtag (B) och lyft dem upp och bort från sågkroppen. 2.tryck arbetsplatssågen tills den släpps Jag klickar och läser stativet.

utfällbart stativ för användning på arbetsplatsen

1. tryck på stativets frigöringsspärr (A) och vid Ta samtidigt tag i stativets handtag (B) och dra ner dem mot dig. 2.tryck ner tills släppet latch klickar och Låser stativet.

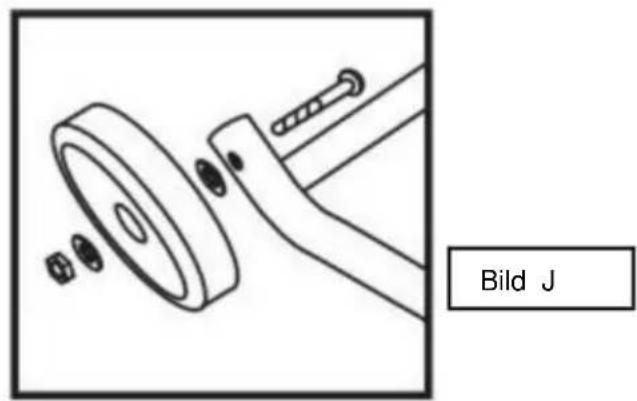

Bild J

För att förhindra personskador, dra alltid ur kontakten

från strömkällan innan du ansluter eller ta bort bladskyddet.

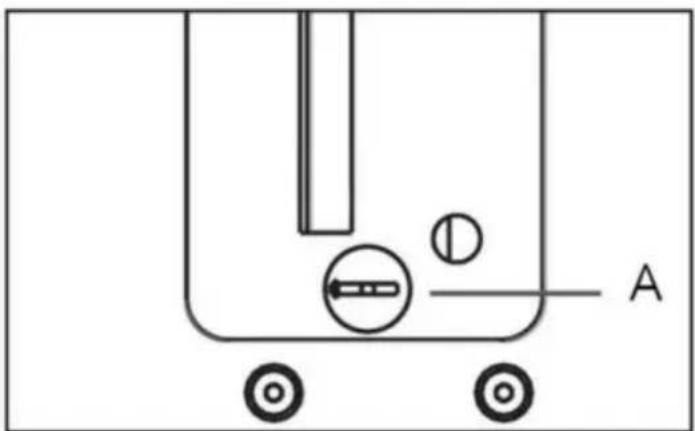

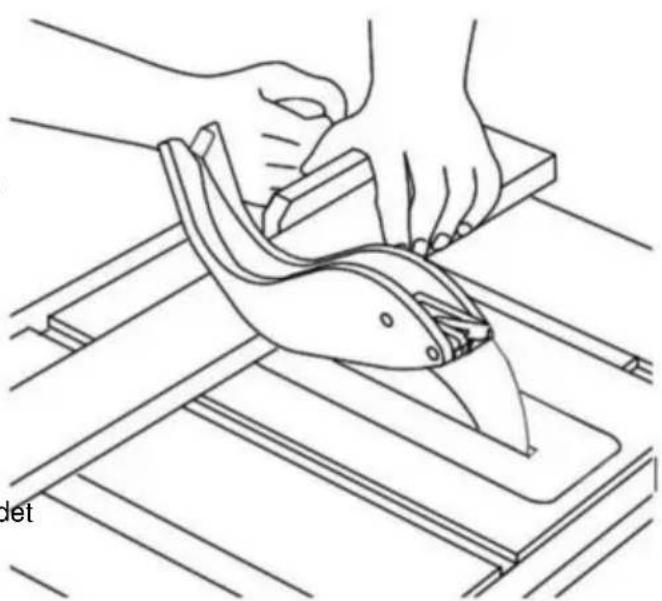

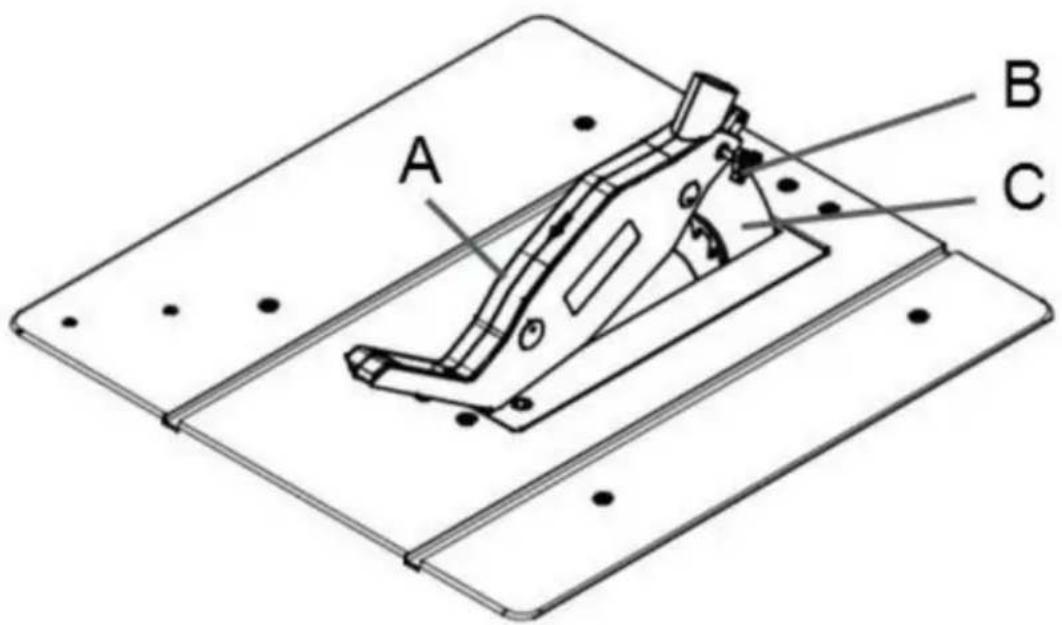

PLACERING AV RIVNINGSKNIV

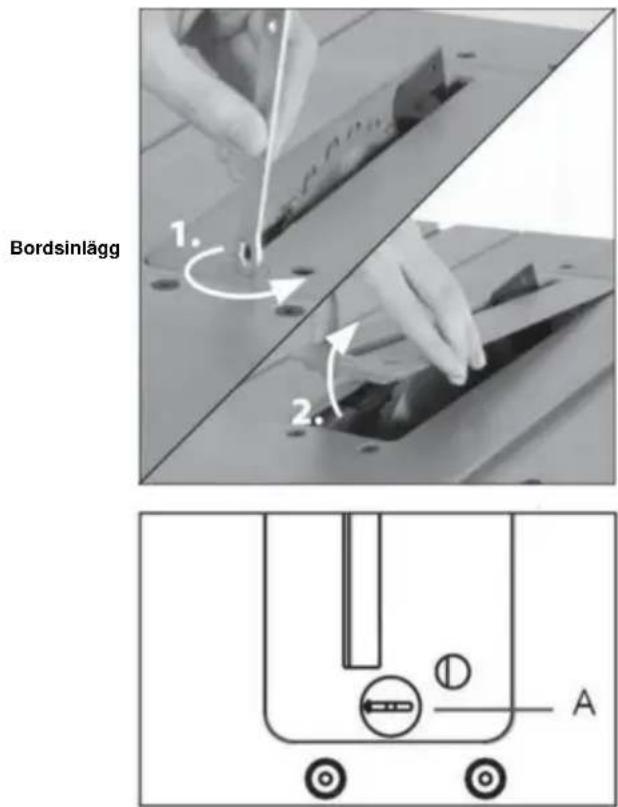

1. Ta bort tabellinsatsen med fingerhålet (fig. 5). 2. Höj bladet så högt som det går och ställ in det vinkelrätt mot bordet (0ypå fasad skala) (Fig. 6).
2. Lossa spaltknivens fixeringsbolt med flera vänder och höj den till sin högsta punkt (fig. 6).

3. Sätt på spjälkniven (den är placerad för bekvämlighet) mellan fästplattan och monteringsblock (fig. 6). .Se till att monteringsblock utskjutande spärrar griper in i Släpp i rivningskniven.

4. Justera klyvkniven så att den är mellan 3 - 5 mm från sågbladet. Bladevakten monteringshål som klyvkniven ska vara vid Minst 10 mm högre än tandtoppen. (Fig. 7). 6. när korrekt inriktning har uppnåtts, dra åt fixa bolt. 7. kontrollera att sågbladet roterar fritt och tänder finns inom

3 - 5 mm av rivningskniven. 8. Installera om Table Access Plate.

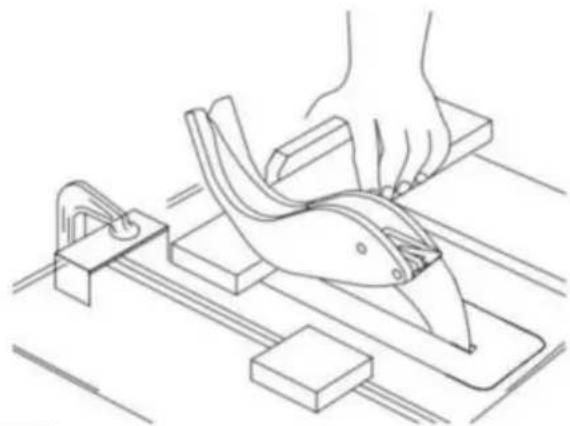

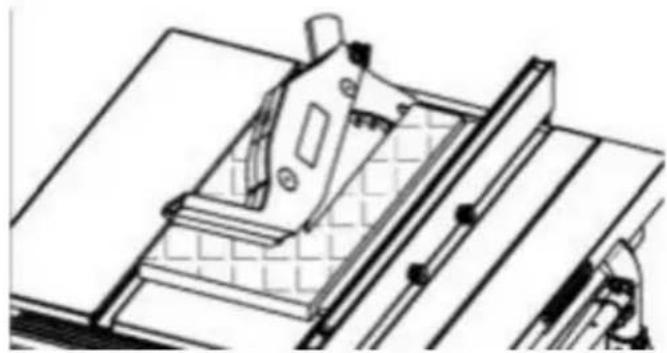

Blade Guard måste vara kopplad till maskiner

klyvkniv.

Obs: Maskinen ska aldrig användas utan detta skydd i

sin tjänsteställning.

WARNING: Maskinen måste vara

frånkopplad från

nätförsörjning när du installerar bladets skydd.

Montera sågbladsskyddet (A) tillsammans med bolt(B) ovanpå klyvkniven(c), så att

BOTEN sitter stadigt i spalten

kniv(c). Kontrollera att skyddsanordningen är säkert ansluten

Skruva inte in bolt(B) för hårt; sågen

Blädskyddet (A) måste röra sig fritt.

Sätt in sugslangen på den anpassade sugslangen och sågens anslutningsstycke

bladeskydd (A). anslut en lämplig spinna uppsamlaren på sugadaptern.

Demontering utförs i omvänd ordning. försiktighet!

Sågbladsskyddet (A) måste vara

Har sänkts på arbetsstycket tidigare starta sågningen.

A B C

Montering

DEMONTERING OCH INSTALLATION AV BLADET

WARNING

Dra ur kontakten från strömkälla innan någon montering,

justering eller reparation utförs undvika eventuell skada.

ANVÄNDNING AV KORREKT BLAD

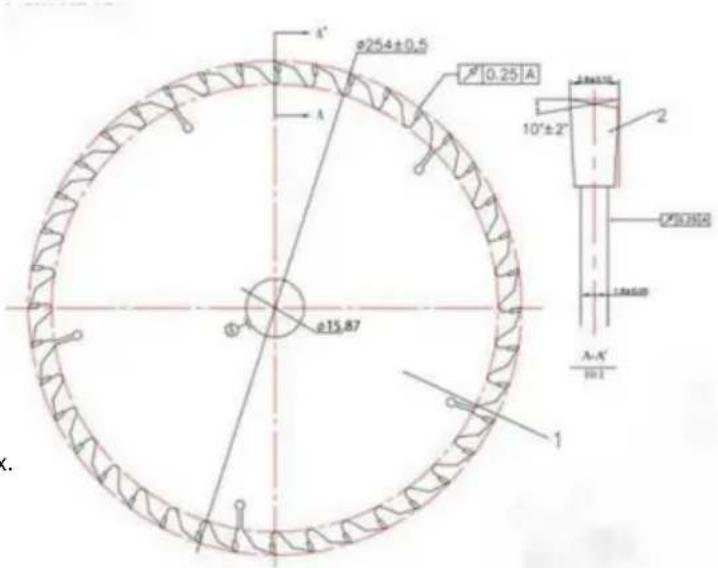

VIKTIGT: Sågbladet som finns på detta Jag har också en diameter på 10 tum. när jag tittar för en ersättningsblad, välj en med dimensioner nära den ursprungliga bladen. Denna information får inte tryckas på bladets förpackning. Om det inte är det, kontrollera tillverkarens katalog eller webbplats VEVOR erbjuder professionella sågblad av högsta kvalitet som matchar kraven för även detta. Du mýste välja en blad med en snittbredd på 0,092" eller mer och en plate (kropp) tjocklek .088" eller less (Fig. 10).

FIG. 10

0,090 RIVANDE KNIV MÄSTE VARA 0,092" ELLER MER SKIPBREDD BLAD TÄNDER ÄN 0,071" tallrik MÄSTE VARA MINDRE BLAD KROPP

WARNING

För att minska risken för skador använd inte extra tunn skärsåg

blad. Skäret på bladen måste vara bredare än

0,092 y" Extra tunna sågblad (mindre än 0,092") kan göra att arbetsstycket binder sig mot rälskniv/split under skärning. Det rekommenderas som snittet på ersättningsbladet använde på detta såg vara .092" eller mer.

!VARNA FÖR

För att minska risken för skador använd inte sågblad gjorda med en

tjock kroppsplatta. Om ersättningen såg bladens plattjocklek är större än 0,071", den klyvkniv/splitter skulle inte fungera som en hjälp för att minska kast. Ersättningsbilden,s Plättjockleken måste vara mindre än 0,071ÿ"

WARNING

För att minska risken för skador använd inte blad "dampe rs

, "stabilisatorer" eller "styvkragar" på båda sidorna av ett ersättningsblad. Dessa är av metall plater placerade mot sidorna av bladen för att minska defekter som kan uppstå vid användning av tunna såg blades. Användning av dessa anordningar på båda sidor kommer att förhindra att bladet är ordentligt inriktat med klyvkniven/klyven, vilket kan binda arbetsstycket under skärning. En "stabilisator"-plåt får endast placeras mot utsidan av en tunn ersättningsblad. Dessa plater krävs inte tillsammans med den medföljande bladen.

BYTA BLAD

OBSERVERA: Sätt upp eventuell överflödig olja innan installation.

FIG. 1

Bordsinlägg 1. 2. A

1. För att minska risken för skador, använd rätt blade!
2. Vrid höjdhjulet medurs tills bladet är
   upp så högt den vill.

3. Ta bort tabellinsatsen.

4. Sätt in sexkantnyckeln med öppet huvud på axeln. medan du håller den första

skiftnyckel, lossa axelskruven moturs med insexnyckeln med ringhuvudet.

5.Ta bort spindelskruven och den yttre brickan. De bladet kan nu tas bort eller installeras

genom att skjuta den på eller av axeln.

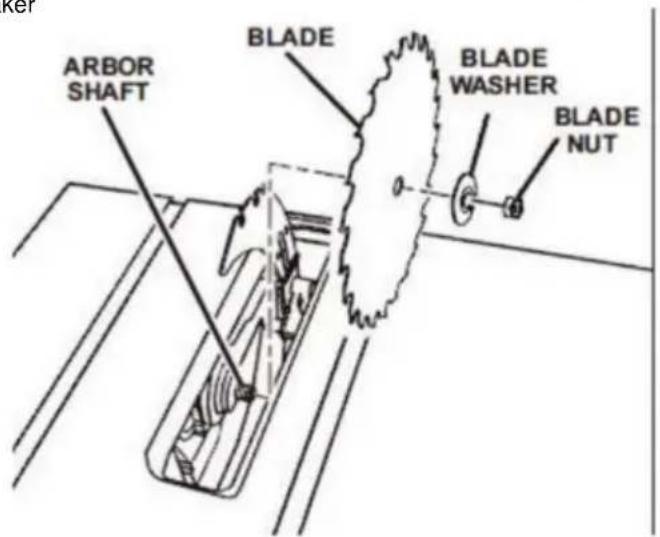

1. Montera den inre brickan, den nya bladet, den yttre bricka och spindelmutter enligt bilden. (Bild 14)

se till att TÄNDERNA PÅ BLADET PEKAR NER PÅ THE

FRAMFRAM PÅ BORDET.

1. Medan du håller axeln med det öppna huvudet insexnyckel, använd ringhuvudet

sexkantnyckel för att säkert dra åt spindelmuttern medurs. (Bild 13)

1. Installer bar insats.

OBS: Trycket på olika sågblad är inte alltid på samma sida.

För att undvika skador från ett utslungat arbetsstycke, bla del, eller bladet kontakt, använd aldrig sågen utan rätt insats på plats. använd tabellinsatsen när du sågar. använd dado-insatsen när du använder en kubmutter.

Montering

ANVÄNDNING AV HARDMALTIPS KLADER

Hantera hårdmetallspetsar försiktigt. karbid är väldigt sprött och kan lätt skadas. använda varning när du installerar, använder eller förvarar bladerna. Använd inte en hårdmetallspets som är böjd eller har böjda tänder, eller om bladet har sprickor, är trasigt eller saknar/lös karbidspetsar. Gör inte det köra en hårdmetallspets snabbare än sin rekommenderad hastighet. När du väljer en blad, se till att den är märkt över 5000 rpm.

Läs, förstå och följ alla varningar och instruktioner som medföljer din hårdmetallspets blades.

ATT FÄSTA RIVStaket FÖR ANVÄNDNING

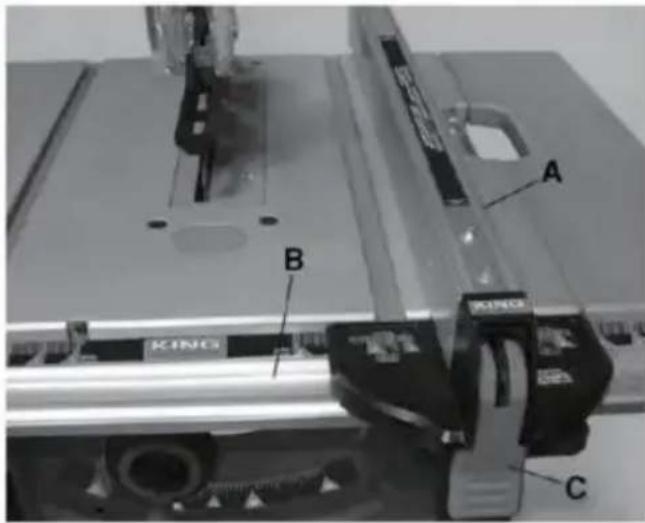

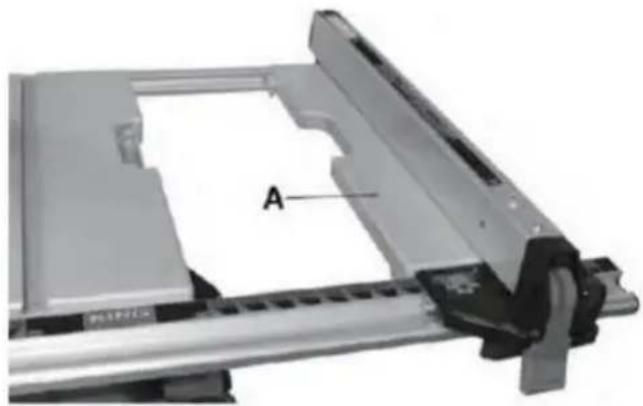

1. Placera den främre delen av klyvstaketet (A) på framsidan rail (B). Sänk baksidan av rivstaketet på den bakre skenan. kontrollera för att vara säker slitstaketet glider fritt på räls.

2. Sänk klyvstängslet som läser lever(c) till automatiskt Rikta in och säkra instängslet

behagar. se fig. 15.

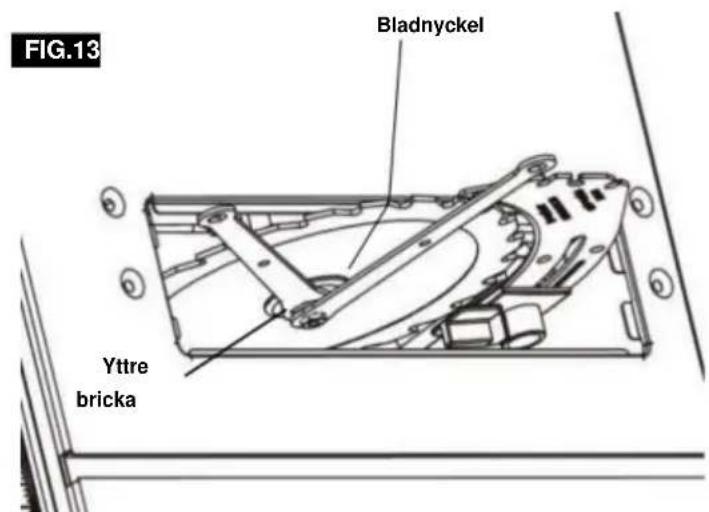

FIG.13 Bladnyckel Yttre bricka

FIG.14

Justering av den utdragbara förlängningsfliken (fig. 9 & fig. 10)

Förlängningstabellen tillåter användaren att öka längden på bordet för större rippningskapacitet.

För att använda tilläggstabellen; 1. LOCKA upp eller ta bort klyvstaketet från bordet. 2. Lossa förlängningsfliken (A) genom att lossa förlängningen lock lever (B), skjut på

förlängning till önskad bredd. använd vägen på den främre skenan när en specifik bredd önskas.

1. när förlängningen är i önskat läge, dra åt lock lever(B) för att säkra

förlängningen på plats. Rivstängslet kan nu installeras som visas i.

1. Lås lever(B) finns under tabellen.

Justering av bladets höjd

För att förhindra personskador dra alltid ur kontakten

från strömkällan när du gör justeringar.

Notera: En 90ÿcut har en 0ÿbevelange och en 45ÿcut har en vinkel på 45°

1. Vrid höjdhjulet medurs och höj

bladen till sin maximala höjd (fig 23). 2. Lås upp avfasningslåset (B). 3. tryck in och vrid sedan det yttre handhjulet

(A)för att justera bladets fasvinkel, vrider du den moturs ökar fasningen vinkelavbladen. 4.

När den önskade avfasningsvinkeln har uppnåtts, lock the bevel locking lever(B)

FIG.23

B A

Justeringar

JUSTERING AV RIVSTÄNGSEL

WARNING

För att förhindra personskador

FIG.29

alltid ur kontakten

från strömkällan innan du gör någon justeringar.

Revstängslet måste vara parallellt med sågblad för att förhindra KICKBACK när riva. se

till att göra det när du flyttar rivstängslet LOCK upp och lås staketet med rälslocket

hantera och använd den främre rälsknappen för att justera staket läge.

WARNING

För att förhindra personskador se alltid till att

klyvstängslet läses innan revor skärsår.

1. Lyft upp båda skyddsbarriärerna till deras upptäckta plats läge (Fig 29).
2. Vrid höjdhjulet och höj bladen så högt som det kommer att gå.
3. Rikta in bladet mot geringsmätarnas spår per instruktioner: JUSTERING AV BLAD PARALLELL TILL GÄRINGSMÄTARSPLARNA.
4. JUSTERING AV BLADET PARALLELLT MED RIPSTÄNGSEL.
5. Säkra lock levers på båda sidor om staket.

Grundläggande användning av bordssåg

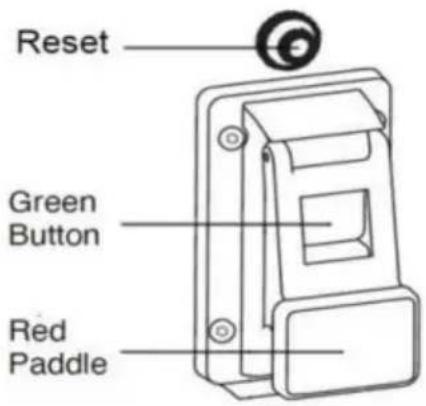

SÄKERHETSströmbrytare

OBS: Denna tabellsåg har en säkerhetsfunktion som hjälper till att förhindra oavsiktlig start. När strömmen bryts till sågen kommer verktyget att byta till av-läget. När strömmen är återställd, verktyget måste slås på igen.

För att slå på sågen: tryck på den gröna knapp (bild 39).

För att stänga av sågen: tryck på den röda paddeln (vilket trycker ner den röda av-knappen under) (Fig. 39).

RESET-KNAPP (POWER RESET)

Den här sågen kommer med en över lo-annons återställningsknapp. Om sågmotorn

över lo annonser en säkerhet

mekanism stoppar motorn

automatisk a lly på grund av motorövergång - loa ding eller lo w vo Theatre.

För att förhindra motor över lo ad reducera loa d på motorn eller kontrollera vo ltage.

Låt motorn svalna och tryck sedan på återställningsknappen och starta om sågen.

Om

sågen startar inte om , vänta en

lägg till en 1 5 minuter innan du startar om.

Grundläggande användning av bordssåg

ANVÄNDNING AV Bladskyddet

Blade Guard har designats för modularitet, som möjliggör användningen av flera kombinationer av de två huvudkomponenterna y 1) Klyvkniv / Splitter, 2) Huvudspärrskydd, (Fig. 41).

Alla Blade Guard som behöver vara borttagna för att slutföra ett klipp borde vara omedelbart återinstallerad när den är klar. Se "Fästa

Blade Guard" för detaljerad information installationsinstruktioner. AI-ways minns att det bästa förebyggandet av olyckor är operatörens användning av sunt förnuft och vakenhet alltid när du använder bordssågen.

OBS: För att på bästa sätt säkra huvudskyddet för flytt, justera bladen till dess lägsta läge. Detta håller skyddet tätt mot ytan och förhindrar skador som beror på att skyddet svänger under omflyttning.-

STYRNING AV BLAD AVFASNING

Bödhöjden ska vara högre (ovanför) den ovanpå arbetsstycket för att skära. Vrid det runda handtaget (A) för att sätta bladen på den krävs djup.

- Antiockvis: mindre skärdjup -Kockvis: Större skärdjup.

Grundläggande användning av bordssåg

ARBETSHJÄLPARE

Innan du sågar något trä på din såg, studera allt "Grundläggande sågdrift."

Lägg märke till att för att göra några av nedskärningarna så är det nödvändiga för att använda vissa enheter, "arbetshjälpare", Som push-stickan, push-Blocken och det extra stängslet, som du kan göra själv.

När du har gjort några övningssnitt, gör dessa "hjälpare" innan du startar några projekt. Göra "skjutpinnen" först. (En tryckpinne medföljer den).

Gör tryckstickan med en bit av 1X2 som visas (Fig .44).

Gör tryckblocket med bitar av 3/8" plywood A och 3/4" lövträ B (bild 45).

Den lilla träbiten, 1/2" X 3/8" X 2-1/2", ska limmas på plywooden... GÖR INTE

ANVÄND SPIKAR. Detta för att förhindra att sågbladet tappas i händelse av att du av misstag skär i trycket

blockera. placera handtaget i mitten av plywooden och fäst den med lim och träskruvar.

Använd en tryckpinne när staketet är 2 tum eller mer från bladen. Använd en tryckspärr när operationen är för smal för att tillåta användningen av en push sticka. För korrekt användning, se "Rippning" och "Bevel Ripande sektioner."

Tryckstaven eller blocket ska användas på platsen av användarens hand för att styra materialet endast mellan staketet och bladet.

när du använder en push stick eller push block, släpningen änden av brädan måste vara fyrkantig. En tryckpinne eller blockering mot en ojämn ände kunde glida av eller trycka arbetet borta från staketet.

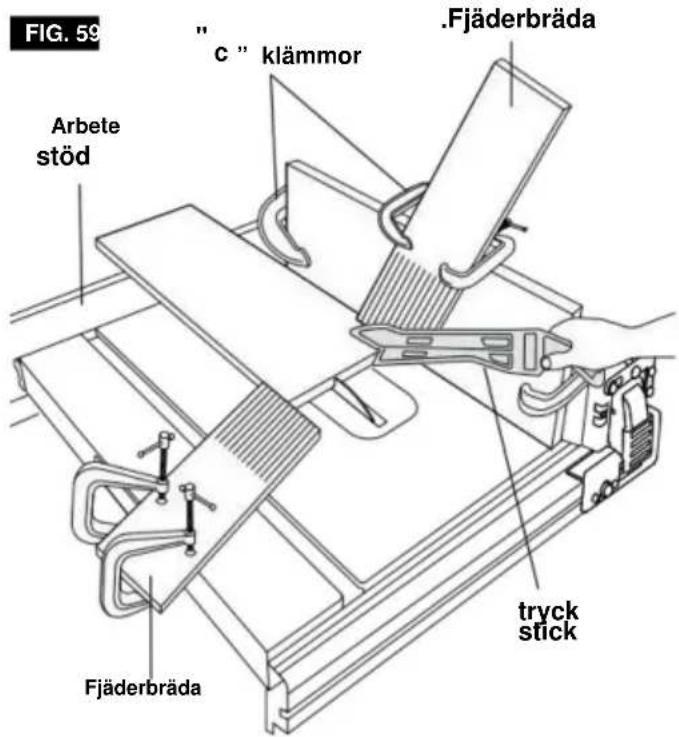

ATT GÖRA EN FJÄDERBORD

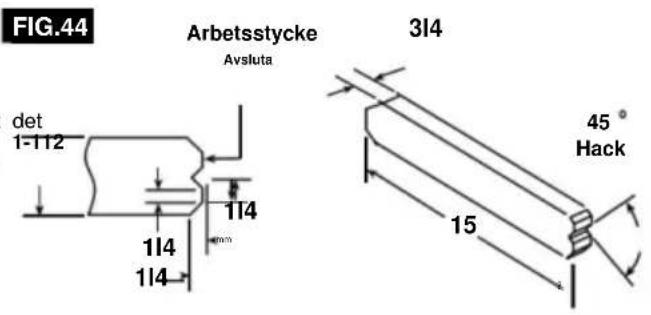

Figur 46 illustrerar mått för att göra en typisk fjäderbräda. Den ska vara gjord av en rak träbit som är fri från kvistar eller sprickor. snittet bör vara ungefär 1/4" från varandra (Fig. 46).

FIG.44 Arbetsstycke Avsluta 314 det 1-112 114 114 mm 15 45° Hack

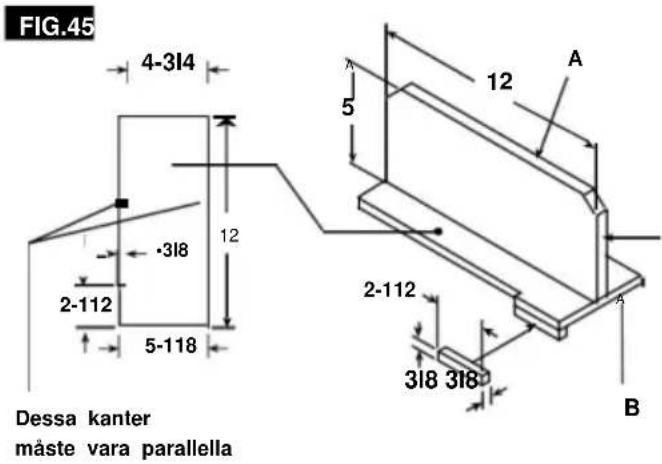

FIG.45 4-3l4 3l8 12 2-112 5-118 Dessa kanter mäste vara parallella A 12 5 2-112 3l8 3l8 B

sh FIG.46 25 8 ... 5 314 4-112

Grundläggande användning av bordssåg

WARNING

ir alltid hörselskydd under klippning och handskar

när man lämnar sågblad.

ANVÄNDNING AV RIVSTÄNGLET

RIPPNING, SLIPPNING, ÅTERSÅNING OCH RABBETNING utförs med RIP FENCE tillsammans med HJÄLPSTÄNGLET / ARBETE SUPPORT, PUSH STET ELLER PUSH BLOCK.

WARNING

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna på sidorna 3, 4, 5 och 6.

1. Gör aldrig dessa snitt FRIA HAND (utan att använda klyvstängslet eller hjälpanordningar vid behov), eftersom bladet skulle kunna binder in snittet och orsakar ett KICKBACK.

2. Lås alltid spärrstängslet säkert när du är inne använda.

3. Ta bort geringsmätaren från bordet under ev operationer som utnyttjar rivstängslet.

4. Se till att bladets skydd är installerat för allt genom sågsnitt. Ersätt den bevaka OMEDELBART efter slutförande av återsågning, rabbing eller dado-operationer.

5. Låt bladet sträcka sig ungefär 1/8" ovanför arbetsstyck övre yta. Ytterligare exponering för bladet skulle öka riskpotential.

6. Stå inte direkt framför inbladen fallet med ett KICKBACK. Stå på vardera sidan om bladen.

7. Håll händerna borta från bladet och ut av bladens väg.

8. Om bladet stannar eller stannar under skärning, STÄNG AV BRYTARE innan du försöker att befria bladen.

9. Räck inte över eller bakom bladen för att Dra arbetsstycket genom snittet för att stödja långa eller tunga arbetsstycken för att ta bort Små avskurna materialbitar, eller FOR NÅGON ANNAN ANLEDNING.

10. Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka bort dem från bordet med en lång pinne. Annars skulle de kunna kastas tillbaka på dig vid baksidan av bladen.

11. Ta inte bort små bitar av avskuret material som kan fastna inuti Bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka ett KACKBACK. Stäng AV sågen och koppla bort strömkällan. Efter den BIAden har slutat svänga, lyft vakten och ta bort biten.

12. Om arbetsstycket är skevt, placera den KONKAVA sidan NEDÄT. Detta kommer att hindra det från gungar medan den rivs sönder.

RIPSTÄNGSEL HJÄLPVÄTTA

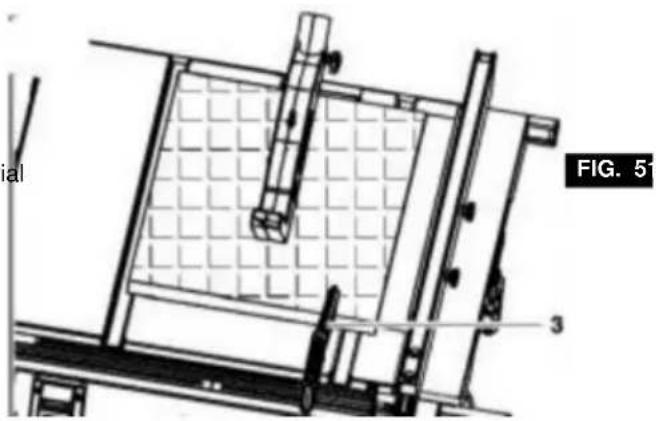

När du använder dado-tillbehör, bör en extra vändbräda användas. Detta kommer att hjälpa till att förhindra skada på aluminiumstängslet. Vändningen bör vara gjord av 3/4 tum tjockt trä (bild 49).

Delar som krävs:

3/4" tjock träskiva (fast eller plywood) tillskuren storlek.

Två (2) klämmor.

Fasaden är gjord i samma höjd (2-3/4") som stängslet och kan fungera med bladeskyddet systemet på plats när du flyttar stängslet för att kontakta bladen. Använd två klämmor för att klämma fast 3/4 tum tjock träskiva till rivstaketet.

OBS: Den extra frontbrädan bör också användas vid skärning av material mindre än 3/16" tjock.

Grundläggande bordsågsdrift

RIPNING

FIG. 50

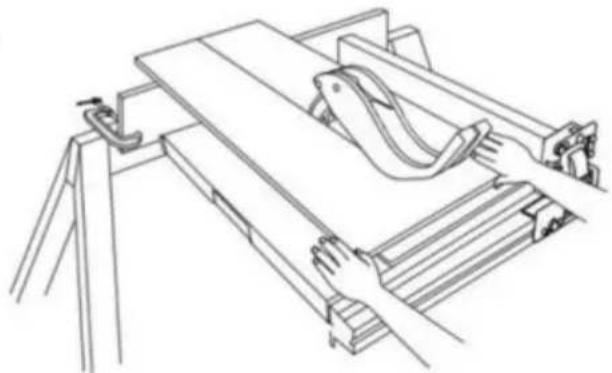

RIPPNING är känt som att kapa en träbit med kornet, eller i längdriktningen. Detta görs med hjälp av rippen staket. Placera staketet till önskad BREDD

AV RIP och lås den på plats.

Innan du börjar rippa, se till:

A. Rip Fence är parallellt med sågblad.
B. Klyvkniven är korrekt inriktad med sågbladet.

Placera den bredare delen av arbetsstycket på sidan av staketet.

Undvik att riva med stängslet till vänster sida, när det är möjligt När jag dricker river jag sönder material 6" eller smalare, använd staketet på höger sida av ENDAST bladen. Detta kommer att ge mer utrymme mellan staketet och sågbladet för användning av en tryckpinne. Om stängslet är monterat till vänster, sågbladsskydd kan störa korrekt användning av en tryckpinne.

När "WIDTH OF RIP" är 6" och BREDARE använd din HÖGER hand för att mata arbetsstycket, använd VÄNSTER handen ENDAST för att styra arbetsstycket, mata inte arbetsstycket med vänster hand (bild 50).

När "RIVNINGSBREDD" är 2" till 6" bred ANVÄND DEN PUSH STICK för att mata verket (bild 51).

När RIP-BREDDEN är MINDRE än 2"

tryckpinnen KAN INTE användas eftersom vakt kommer att störa. ANVÄND HJÄLPSTÄNGLET, och TRYCK BLOCKET.

Det extra staketet bör användas när som helst "RIPPENS BREDD" är mindre än 6 tum bred. Om "RIPPENS BREDD" är av en mindre dimension än arbetsstyckets höjd, sedan ett uppoffrande extra staket av tillräcklig höjd för att stödja arbetsstycket under skärningen gjorda och fästa på staketet.

Mata arbetsstycket för hand tills änden är ungefärligt. 1" från framkanten av tabell. Fortsätt mata med PUSH BLOCKERA ovanpå hjälpstaket TILL DEN SNITTET ÄR KOMPLETT (Fig. 52).

Grundläggande bordsågsdrift

ANVÄNDNING AV GERINGSMÄTARE

KORSKÅPNING, GERINGSKAPNING, AVFASNING SKÄRNING, SAMMANSTÄLLD GERINGSKAPNING och när RABBETING över slutet av en smal arbetsstycket används GIRINGSMÄTARE.

OBS: vid fasad skärning, fäst packet så att den sträcker sig till höger om geringsmättet och använd dem i spåret till höger oftheblade.

FIG. 53

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna i Allmänna säkerhetsföreskrifter, säkerhetsinstruktioner för bordssågar och Ytterligare Regler.

Gör aldrig dessa snitt på fri hand (utan att använda geringsmätaren eller andra hjälpanordningar) eftersom bladet kan binda i snittet och orsaka ett KICKBACK eller orsaka dina fingrar eller handen att slinka in i bladen.

Lås alltid geringsmätaren säkert när du använder den. Ta bort klyvstaketet från bordet under alla operationer som använder geringsmätaren.

MitreGaugeat 90ÿkan användas från 0 till 15-3/4 tum tvärskärning. vid

tvärkapning med bladet inställd på 90o eller 45o till bordet kan geringsmätaren användas i antingen plats på bordet. vid tvärkapning och blden är titulerad, använd öppningen på höger sida a tabell där bladen är placerad bort från din händer och mitergauge.

För att justera geringsvinkeln:

LossaLockknotbandsethemitermätarkroppenså att visaren är i önskad vinkel, dra sedan åt Låsknopp (fig. 53).

GIRINGSMÄTARE HJÄLPSPEL

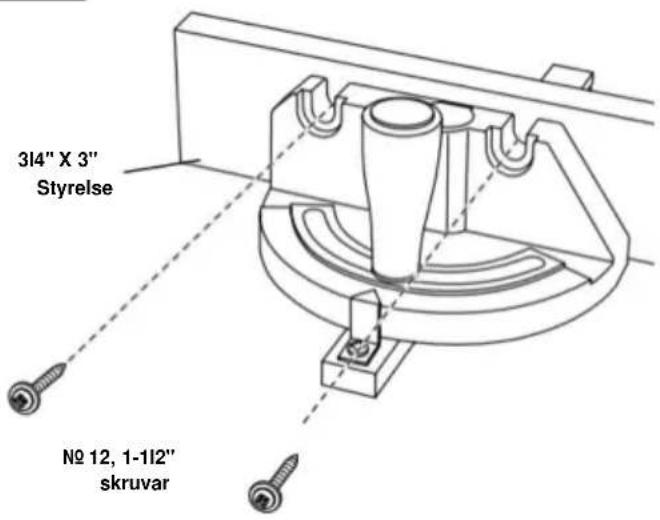

Geringsmätaren är utformad för att acceptera en Hjälpbeklädnad med förgjutna hål för fästa en lämplig bit slät rak trä. Använd geringsmätaren som en mall för att fäst med ordentliga fästen (Fig. 54).

Exempel:

• Borra 5/32" dia. hål genom en bräda 3/4" En tjock, 3" hög och önskad längd.
  B. Fäst med två nr. 12 runda huvuden trä skruvar 1-1/2" långa, ej medföljande (fig. 54).
  Se till att skruvarna aldrig sticker ut ovanför utsidan av beklädnaden.
  Se till att beläggningen inte stör korrekt funktion av sågbladsskyddet.

a re säkerhet Lock Knob Miter Gauge Body Pointer

FIG. 54

314" X 3" Styrelse No 12, 1-112" skruvar

Grundläggande användning av bordssåg

KORSHÅNG

CROSSCUTTING är numera som att kapa ved tvärs över kornet, vid 90 eller kvadrat med båda ed a nden fott s det går av de I de de d.Th jag är klar w itge h th miter ga i g e set kl90. (F ig · 55)

Se till att bladskyddet är installerat för alla "genomsågnings"operationer (när sågbladet skär helt genom arbetsstyckets tjocklek). Åtgärda skyddet OMEDELBART efter tävlan av dadå eller rabbingklipp.

Låt bladet sträcka sig ungefär 1/8" ovanför ovanpå arbetsstycket .Ytterligarelbladexponering öka riskpotentialen.

Stå inte direkt framför bladets hölje av en TILLBAKA (liten avskuren bit fångad av baksidan av bladen och kastas mot operatören). Stå på endera sidan av bladen.

Håll händerna fria från bladet och utanför banans väg.

Om bladet stannar eller stannar under skärning, VÄND STÄNG AV innan du försöker frigöra blade.

Räck inte över eller bakom bladen för att dra arbetsstycke genom snittet, för att stödja Lång eller tunga arbetsstycken, för att ta bort avskurna materialstycken, eller AV NÅGON ANNAN ANLEDNING.

Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka på dem AV bordet med en lång pinne. Annars de kan kastas tillbaka mot dig på baksidan av blade.

Ta inte bort småbitar av avskuret material är nära eller kan bli FÅNGDA inuti Bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka a TILLBAKA. Stäng AV sågen. Efter bladen har slutat svänga, lyfter du på skyddet och tar bort det stycke.

Om arbetsstycket är skevt, placera CONCAVE sidan NEDÄT. Detta kommer att förhindra att det gungar medan det skärs.

Examinationen på temamätaren ger noggrannhet för genomsnittlig träbearbetning. där I vissa fall extrem noggrannhet krävs, när du gör vinkelsnitt, gör till exempel ett försökssnitt och kontrollera det sedan igen med en korrekt fyrkant eller protractor.

Vid behov kan geringsmätarhuvudet vridas lätt för att kompensera för eventuella felaktigheter.

TIPS: Utrymmet mellan geringsmätarstången och spåret i tabellen är till minst under tillverkning. För maximal noggrannhet när med geringsmättet, "gynna" alltid den ena sidan av spåret i bordet. Med andra ord, don, tmove demitermätarefrånsidantillsidanmedan man skär men hålla ena sidan av spärren mot ena sidan av spåret.

TIPS: Sätt en bit sandpapper på framsidan av den mitergaugehead. Detta kommer att förhindra att arbetsstycket "kryper" medan det skärs.

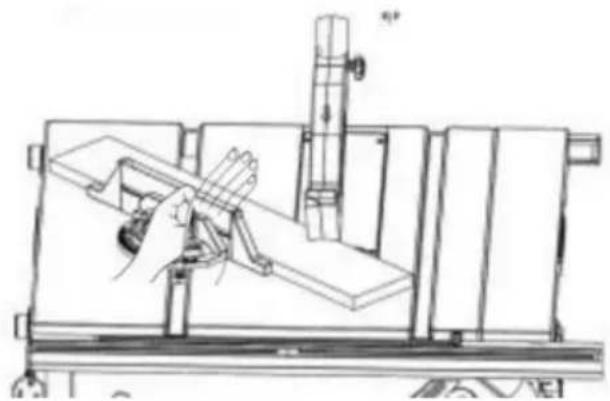

Geringsmätaren kan användas i vilken som helst av spår i bordet. Se till att den är låst.

När du använder geringsmätaren i VÄNSTER hand spår, håll arbetsstycket stadigt mot mått huvudet med din vänstra hand och greppa läsknappen med din högra hand.

När du använder HÖGER handspår, håll i arbetsstycket med din högra hand och låsknappen med din vänstra hand.

Grundläggande användning av bordssåg

REPETIVEN KLIPPNING

REPETIVA KLIPPNING är att skära en mängd av bitar av samma längd utan att behöva markera varje bit (bild 56). när

du gör upprepade snitt från ett långt arbetsstycke, se till att det stöds.

WARNING

Använd aldrig klyvstängslet som längd stopp, eftersom snittet

off bit kunde binda mellan staketet och blad som orsakar ett kast. 1.

när du gör repetitiva snitt, klämma fast en kloss av trä 3" Längs till bordet vid önskad Längd för att fungera som längdstopp

WARNING

När du klämmer fast blocket, se till att slutet av

blocket ligger väl framför sågbladet. Vara se till att den sitter fast ordentligt. 2.

Placera arbetsstycket längs geringsmätaren tills den nuddar blocket och håll den sedan säkert.

1. Gör snittet, dra sedan tillbaka arbetsstycket tryck det avskurna stycket av bordet länge tryckpinne. FÖRSÖK INTE ATT VÄLJA DET SOM DETTA KAN FARA DIN HÄNDER.

GITERSKÄNGNING. JING kaper ved i en vinkel annat an 90 med träkanten. Folj samma procedur som du skulle göra för skärning (Fig. 57).

Justera geringsmätaren till önskad vinkel, och Lock det.

Geringsmätaren kan användas i vilken som helst av spår i bordet.

när du använder geringsmätaren i VÄNSTER hand spår, håll arbetsstycket stadigt mot geringsmätare med vänsterhanden och greppa Lås knappen med din högra hand. när du använder HÖGER handspår, håll i arbetsstycket med din högra hand och låsknappen med din vänstra hand.

FIG. 57

FASKORSAK är samma sak som kapning, förutom att träet är likadant vid en fas vinkel mer än 90 med den platta sidan av träet (Fig. 58).

Justera bladen till önskad vinkel.

Använd geringsmätaren i spåret till HÖGER eller till VÄNSTER om bladen.

FIG. 58

SAMMANSTÄLLD GERINGSKÄRNING är en kombination av geringsskärning och fasad skärning. De snittet görs i en annan vinkel än 90° till båda kanten och den passande sidan av träet. Justera geringsmätaren och bladet till önskad vinkel och se till att geringsmättet är låst.

Grundläggande bordsågsdrift

ICKE GENOM SÄGNING

Lägg till en 8-tums hög planbräda till staketet hela stängslets längd (bild 59)

FIG. 59 C" klämmor .Fjäderbräda Arbete stöd Fjäderbräda tryck stick

Använd fjäderbrädor för alla "icke genomgående sågning" (när sågbladsskyddet måste vara bort). Fjäderbrädor används för att hålla arbetet i kontakt med staketet och bordet

visas och för att stoppa kast.

Montera fjäderbrädor på staketet och bordet

visas, så att fjäderbrädornas framkanter kommer att stödja arbetsstycket tills snittet är

komplett, och arbetsstycket har skjutits Helt förbi fräsen (sågblad, dadohuvud, etc.) med en tryckpinne, som vid rivning.

Innan du påbörjar arbetet (med sågen vriden "OFF" och fräsen inställd under bordets yta): A. Installera fjäderbrädor så att de utövar tryck på arbetsstycket; VAR POSITIVA DE ÄR SÄKERT FÄST.

B. Se till, genom försök, att fjäderbrädorna stoppar en kast om en skulle inträffa.

Featherboards används inte under icke genom sågoperationer vid användning av geringen mätare.

BYT Blade Guard SÅ SNART DET INTE GENOM SÄGNING FUNKTIONEN ÄR KOMPLETT.

RABBERING

RABBETING är att skära ut en del av hörnet av ett stycke material, tvärs över en ände eller längs en kant (bild 60).

Att göra en RABBET kräver skärningar som inte går allt vägen genom materialet. Därför Blade Guard måste tas bort.

1. Ta bort bladskyddet.

2. För ralsning längs en kant (längs vägen för arbetsstycket) enligt bilden, lägg till en yta ungefär lika hög som arbetsstycket är brett för att rivstaketet. Justera klyvstängslet och bladen till de nödvändiga måtten, gör sedan klipp först med brädan på bordet, enligt uppställningen som visas i fig. 60. Gör en andra snittet med arbetsstycket på kanten. Följ alla försiktighetsåtgärder, säkerhetsinstruktioner och driftinstruktioner som för rippning eller rippning typoperationer, inklusive fjäderbrädor och tryckpinne osv.

3. För rabbning över en ände, för arbetsstycke 10- 1/2" och smalare gör rännan med brädet sitter på bordet. Använder geringsmätaren försedda med en fasad, följ samma procedurer och instruktioner för att skära efter varandra över arbetsstyckets bredd för att erhålla önskad skärbredd. ANVÄND INTE slitstaketet för rabbing över änden.

4. INSTALLERA Blade Guard OMEDELBART EFTER SLUTFÖRANDE AV RABBERING DRIFT.

Kaninskärningar kan också göras i en passage av arbetsstycket över fräsen med hjälp av dado-huvudet.

FIG. 60 Första snittet Rabbet andra snittet KANIN LÅNGT KANTEN RABBETARÖVER SLUTET

Grundläggande användning av bordssåg

SPECIELLA SKÄRTEKNIKER

Försök inte att utföra sår som inte täcks av detta

SKÄRNING AV METALLER OCH MURVERK

Denna bordssåg rekommenderas inte för sågning av metaller, såsom

manual om du inte är väl bekant med procedurer och

snitt inkluderar, men är inte begränsade till, avsmalnande snitt

och komplicerad icke-genomgående skärning, . Detta bordssåg är ett mycket mångsidigt verktyg, som kan presterar ett brett spektrum av högt specialiserade snitt som inte kan täckas i detta manuell.

aluminium eller koppar, även med ett speciellt blad utformat för att skära dessa material.

Denna bordssåg är inte rekommenderas för kapning av alla slipande kapskivor.

se ditt bibliotek för böcker om träbearbetning

tekniker, såsom: The Compete Book of

stationära kraftverktygstekniker av R.J. De

Underhåll av din bordssåg

SMÖRJNING

Växellådan har smörjts helt kl

fabriken. Men efter sex månader till ett

år, beroende på användning, är det klokt att returnera din verktyg till närmaste servicecenter för följande:

. Borstar ersattes.
. delar rengjorda och inspekterade.
. Återsmörjd med färskt smörjmedel.
. Elektriskt system testat.
. ALLA reparationer.

Följande delar bör oljas då och då med SAE nr. 20 eller nej.

30 olja eller wD 40

1. Elevation, stödstänger och kugghjul.
2. Sliding rails och stöd.
3. Tabelllåsande kammar (fram och bak).

Underhåll av din bordssåg

Fara!

Dra alltid ut nätkontakten innan påbörja något städarbete.

1. Rengöring •

förvara alla säkerhetsanordningar, ventilationsöppningar och motorhus fritt från smuts och damm så långt som möjligt. torka av utrustningen med ett rent klä eller blåsa den med tryckluft kl Lågt tryck. • vi rekommenderar att du rengör enheten omedelbart varje gång du är klar

den. • Rengör utrustningen regelbundet med en fuktig tyg och lite mjuk tvål. Använd inte rengöringsmedel eller lösningsmedel; dessa kunde attackera utrustningens plastiska delar. Se till att inget vatten kan tränga in i enheten. Inträngande av vatten i en elektrisk ökar också risken för en elektrisk chock.

2. Kolborstar

Vid överdriven gnistbildning, ha kolborstar kontrolleras endast av en kvalificerad elektriker.

Fara! Kolborstarna borde inte vara det besvaras av vem som helst utom en kvalificerad elektriker.

1. Underhåll

Det finns inga delar inuti utrustningen som kräver extra underhåll. 4. beställa reservdelar: Ange följande data näranvänder

beställa ersättningsdelar: Typ av maskin

- Maskinens artikelnummer - Maskinens identifieringsnummer

• Ersättningsartikelnummer för delen nödvändig

Felsökning

WARNING

Stäng av "OFF" och ta alltid bort stickkontakten från strömkällan före felsökn

PROBLEM	orsaka	LÖSNING
Sågen startar inte	strömsladden är inte inkopplad.	plugsawin.
	Säkring eller kretsbrytare har löst ut.	Återställ säkring eller återställ utlöst strömbrytare.
	sladdskadat.	Havecord replackedavYanAuthorizedVEVOR servicecenter eller servicestation.
	Burnedout-brytare.	Har växelreplaterad av YanAuthorizedVEVOR servicecenter eller servicestation.
Bladet kommer inte upp i hastighet	Förlängningssladden är för lätt för lång.	Ersätt med tillräcklig kapacitet.
	Låg spänning.	kontakta ditt elföretag.
Överdriven vibration	Misslyckande att spänna fast låshandtaget.	se avsnittet "Lär känna din tabellsåg".
	Bladeoutofbalance.	Kasta Bladeochanvändadiferentblade.
	såg inte monterad säkertIYtostand eller arbetsbänk.	Dra åt monteringshårdvara, se "Montering avsnittet Tabellsåg.
	Arbor Nöttät.	se avsnittet "Montering" "changingTheBlade."
klipper, bränner, stänger motorn vid rivning	Dullbladewithinpropertoothset.	vässa eller ersätta den.
	Warpedboard.	Se till att den konkav eller den håliga sidan är vänd "NER"och matar långsamt.
	Ripfencenotparalleltoblade.	se avsnittet "Justeringar" "ligning RipFence."
	Rivningskniv ur drift.	se avsnittet "Justeringar", "Rivkniv". inriktning."
cutnottrueat90o eller 45opositioner	Aignmentsskruvar inte justerade ordentligt.	se avsnittet "Justeringar", "AdjustingBlade ParalleltoMiter Gaugeslots."
Plastsmältsorblade tpsöverhettad när skärande	Matningshastighet till hög.	långsam genommatningshastighet.
	Bladestipnotsharp	vässa eller ersätta den
Tiltlockhandtag höjdhjul svårt att röra sig	Bevellockhandlenlelllossednär göriltjustering.	se avsnittet "Lär känna din tabell", "Blade Tilt Lock-ratt."
	sågspån på djupa skruvgängor.	se avsnittet "Underhålla din tabell", "Smörjning".
circuitBreakerTrips	strömbrytare löser ut upprepade gånger under skärning.	Ersätt bladen med en nyblade. Minska kraft applicerad på arbetsstycket under skärning.

TEKNISKA DATA

AcMotor.....120v\~60Hz (220-240\~50Hz)

Märkström 15A (1800w) skärande

hjul ..... ÿ254xÿ15.875x2. 8

mm (ÿ254xÿ30mm)

Ripkapacitet för höger 625 mm

skärhöjd Max 85 mm/

90ÿ .... 55mm/45.

Höjdjustering .... Infinite0-85mm

TiltingsawBlade ...... Oändligt 0-45.

För att säkerställa att motorn inte blir överdrivet varm kan den kanske köras i 25 % av

cyklen enligt specifikationen och måste sedan bestämmas för 75 % av cyklen.

Fara!

ljudoch vibration

ljudoch vibrationsvärden mättes i enlighet med EN61029.

LpSoundpressurelevel 91dB(A)

KpAuncertainty 3dB

LwSoundpowerlevel 104dB(A)

KwAuncertainty 3dB

De angivna värdena för utsläppsvärden och inte nödvändigtvis förutsedda arbetsmiljövärden.

ATäven om det finns ett samband mellan mission och immission, är det omöjligt att dra vissa slutsatser om att ytterligare försiktighetsåtgärder behövs.

Faktorer som kan påverka den faktiska immissionen, t.ex. antalet maskiner och andra närliggande verksamheter. Tillförlitlig arbetsplatsvärde, varvid du räknar

med, allt från och med. kan åtminstone göra en bättre bedömning av farorna och riskerna.

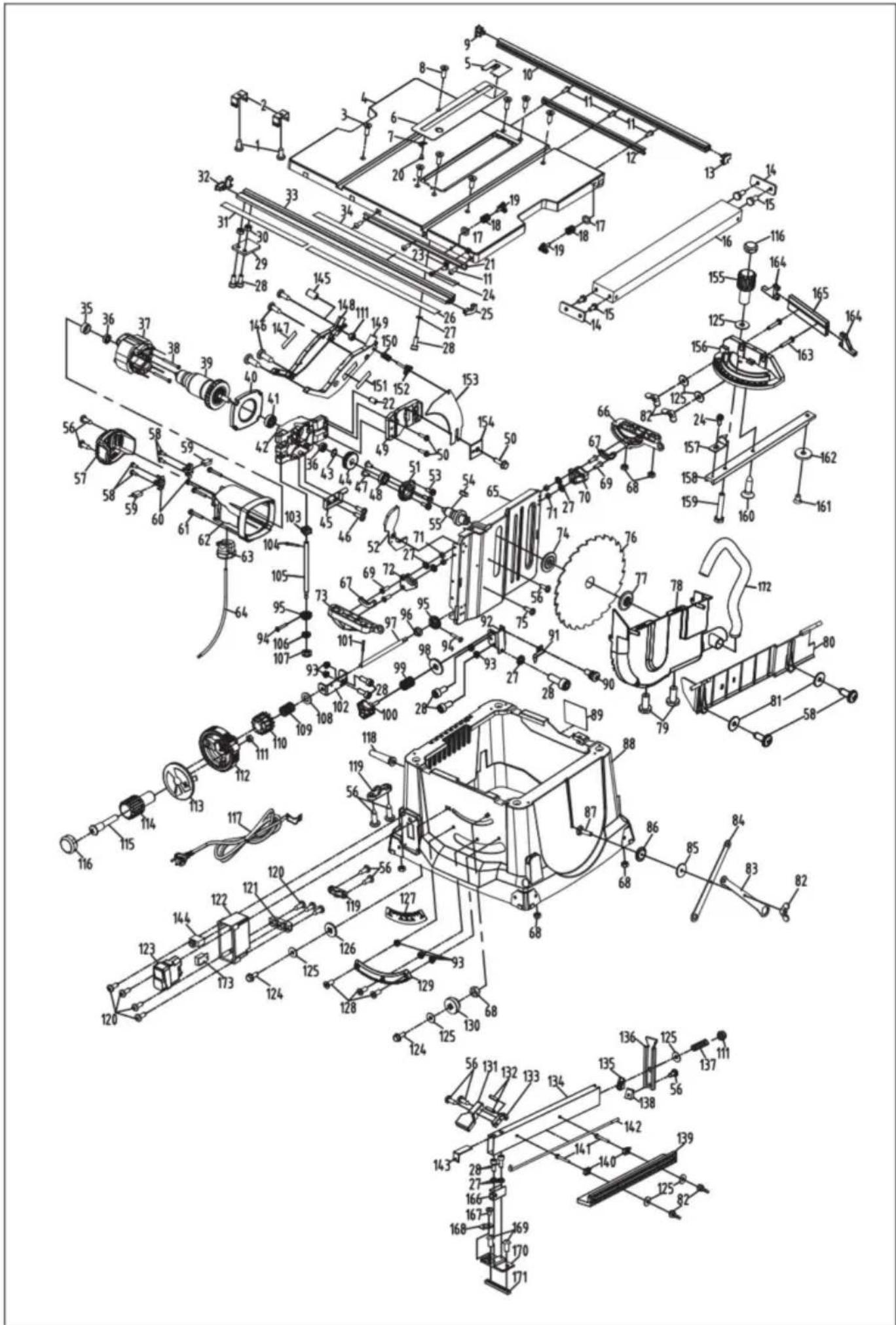

Ø254±0.5 0.25 A 10°±2' Ø30 M Ø10 A-A 10:1

A' ø254±0.5 ∅ 0.25 A 10°±2" ø15.87 1 2 Ø300 Ø300 A-A' H=1 K.

Teknisk support och E-garanticertifikat www.vevor.comlsupport
