GEBRUIKSAANWIJZING M1H-ZP5-254D-1 Vevor

GEBRUIKSAANWIJZING VOOR TAFELZAAG

MODEL:M1H-ZP5-254D-1

Wij blijven ons inzetten om u te voorzien van concurrerende prijzen.

"Half besparen", "Half prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen alleen een schatting van de besparingen die u zou kunnen profiteren van het kopen van bepaalde hulpmiddelen bij ons in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën hulpmiddelen die wij aanbieden, worden gedekt. U wordt vriendelijk eraan herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u besparen feitelijk de helft in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

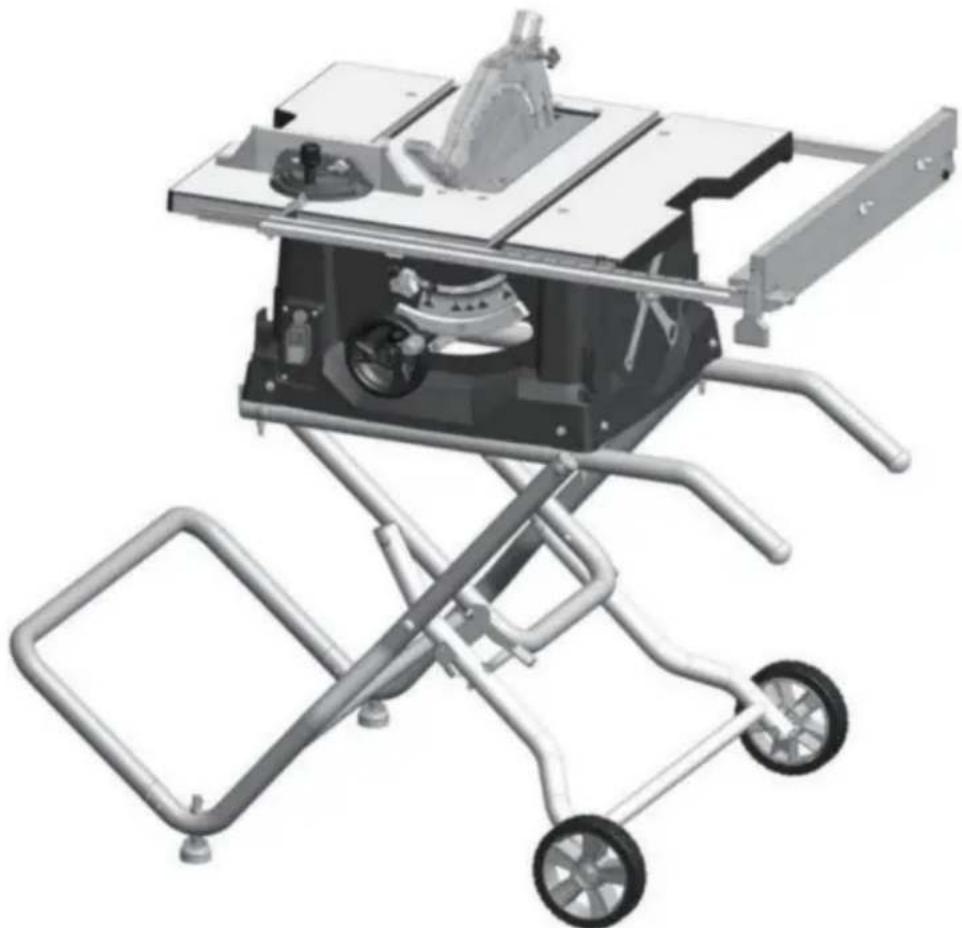

TAFELZAAG

MODEL:M1H-ZP5-254D-1

Heeft u productvragen? Heeft u technische ondersteuning nodig? Neem dan gerust kosteloos contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.comlsupport

Dit is de originele instructie, lees alle handleidinginstructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neem ons niet kwalijk dat we u niet meer zullen informeren als er technologische of software-updates voor ons product zijn.

Inhoudsopgave

Algemene veiligheidsregels---- 3

Algemene veiligheidsregels---- 4

Veiligheidsinstructies voor tafelzagen----4

Veiligheidsinstructies voor tafelzagen----5

Aanvullende veiligheidsregels---- 6

Motorspecificaties en elektrisch

Vereisten---- 8

Symbolen---- 9

Woordenlijst---- 12

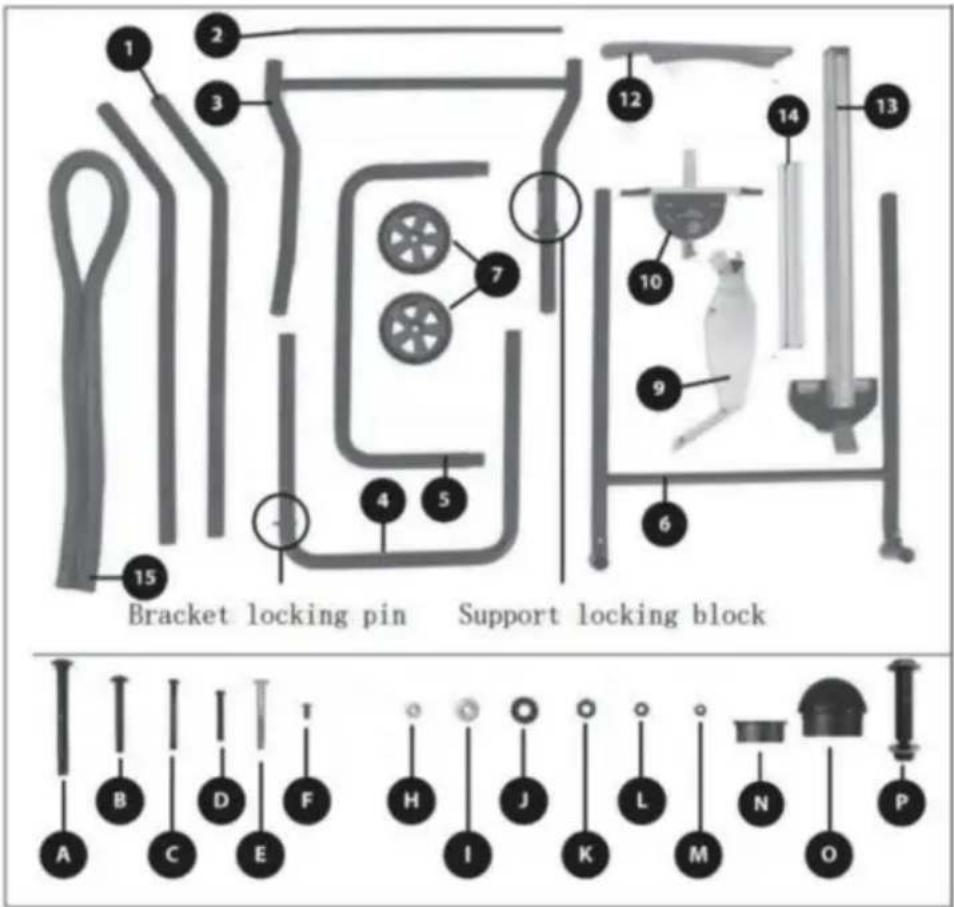

Uitpakken en inhoud controleren----14

Montage 15

Aanpassingen---- 23

Basisbediening van de tafelzaag---- 26

Onderhoud van uw tafelzaag----36

Problemen oplossen----38

Sommige stof die ontstaat door elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën waarvan bekend is dat ze kanker en geboorteafwijkingen veroorzaken afwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën Zijn:

. Lood uit loodhoudende verf,

Kristallijne silica uit bakstenen en cement En

andere metselwerkproducten, en

Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. verminder uw blootstelling aan deze chemicaliën: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal ontworpen zijn om microscopisch kleine deeltjes te filteren.

Vermijd langdurig contact met stof van elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding kleding en was blootgestelde gebieden met zeep en water. Stof in uw in de mond of ogen of op de huid liggen, kan de opname van schadelijke chemicaliën bevorderen.

Algemene veiligheidsregels

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot

elektrische schok, brand en/of ernstig letsel.

De term "elektrisch apparaat" in de waarschuwingen verwijst naar uw op het lichtnet (met snoer) werkende elektrisch apparaat of op batterijen (snoerloos) werkende elektrisch apparaat.

VEILIGHEID OP DE WERKPLEK

Houd de werkplek schoon en goed verlicht. Geuit of donkere gebieden vragen om ongelukken.

Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen stof. Te veel elektriciteit creëert vonken die het stof of de dampen kunnen doen ontbranden.

Houd kinderen en omstanders uit de buurt terwijl bedienen van een elektrisch gereedschap. Afleidingen kunnen ervoor zorgen je verliest de controle.

De stekker van het elektrische gereedschap moet in het stopcontact Wijzig de stekker nooit op enigerlei wijze. Gebruik niet alle adapterstekkers met geaarde elektrisch gereedschap. ongewijzigde stekkers en bijpassende Stopcontacten verkleinen het risico op een elektrische schok.

Vermijd lichamelijk contact met geaarde of geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schok als uw lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandighed Water dat in een elektrisch gereedschap komt, zal de kans op lekkage verg het risico op een elektrische schok.

Misbruik het snoer niet. Gebruik het snoer nooit voor

het dragen, trekken of loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olie, scherp bewegende delen. Beschadigde of verstrengelde snoeren vergroten het risico op een elektrische schok.

onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen Te veel kracht kan leiden tot ernstig persoonlijk letsel.

Gebruik persoonlijke beschermingsmiddelen. Draag altijd pogbescherming. beschermingsmiddelen zoals

zoals stofmaskers, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste doeleinden worden gebruikt omstandigheden zullen persoonlijk letsel verminderen.

Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar staat in de uit-stand voordat u verbinding maakt naar de stroombron en I of batterijpakket, plukken

omhoog of het gereedschap dragen. Het dragen van kracht is ook met passen dw Vinger op de schakelaar of energieke powertools die de schakelaar aan hebben staan, nodigen uit tot ongelukken.

Verwijder eventuele afstelsleutels of moersleutels voordat u het inschakelen van het elektrische gereedschap. Een sleutel of een moersleutel Links bevestigd aan een draaiend deel van de krachtbron kan leiden tot persoonlijk letsel.

Reik niet te ver. Zorg voor een goede houding en altijd in evenwicht. Dit maakt een betere controle mogelijk van de kracht ook in onverwachte situaties.

Kleed je goed. Draag geen losse kleding of grotein. sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Indien er apparaten aanwezig zijn voor de aansluiting van e randen of stofafzuig- en opvangvoorzieningen, zorg ervoor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde

Wanneer u buitenshuis met een elektrisch gereedschap werkt, gebruik dan gevaren. een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het

gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindaat de vertrouwdheid die ontstaat door veelvuldig gebruik niet verloren gaal het risico op een elektrische schok. van hulpmiddelen waarmee u zelfgenoegzaam kunt worden en

Als het gebruik van een elektrisch gereedschap op een vochtige onvermijdelijk is, gebruik dan een door een aardlekschakelaar

(GFCI) beschermde voeding. gebruik van een

Een aardlekschakelaar vermindert het risico op een elektrische schok.

PERSOONLIJKE VEILIGHEID

Blijf alert, let op wat u doet en gebruik gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of

plaats kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

Forceer het elektrische gereedschap niet. Gebruik de juiste elektrisch gereedschap voor uw toepassing. De juiste power tool zal het werk beter en veiliger doen op de snelheid waarvoor het ontworpen is.

Algemene veiligheidsregels

Gebruik het elektrische gereedschap niet als de schakelaar niet goed werkt. ook vastgehouden machtls.

niet aan en uit zetten. Alle stroom die niet met de schakelaar kap

worden bediend, is gevaarlijk

en moet gerepareerd worden.

^a1 Houd snijgereedschap scherp en schoon.

onderhouden snijden is ook met scherpe snijkanten

zijn minder snel gebonden en gemakkelijker te controleren.

Haal de stekker uit het stopcontact

en/of verwijder de accu, indien afneembaar, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het gereedschap opbergt.

elektrisch gereedschap. Dergelijke preventieve veiligheidsmaatregelen

verklein het risico dat de machine per ongeluk start.

Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits

enz. in overeenstemming met deze instructies, waarbij

rekening houdend met de arbeidsomstandigheden en het uit te voeren werk. gebruik van de macht ook voor

andere handelingen dan bedoeld kunnen

resulteren in een gevaarlijke situatie.

Bewaar elektrisch gereedschap dat niet in gebruik is buiten bereik van

kinderen en laat personen die er niet mee vertrouwd zijn het gereedschap niet g

het elektrische gereedschap of deze instructies voor het

bedienen van het elektrische gereedschap. Elektrische apparaten

in de handen van ongetrainde gebruikers.

Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

gebruiken handgrepen en grijpvlakken laten geen ruimte voor

veilige hantering en controle van het gereedschap in onverwachte n zijn gevaarlijk situaties.

DIENST

Onderhoud elektrisch gereedschap en accessoires. Controleer op

verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en elke andere toestand

die de werking van het elektrische gereedschap kunnen beïnvloeder

beschadigd is, laat het elektrische gereedschap dan repareren vol

gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud.

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identleke vervangingsonderdelen gebruikt.

Dit zal de veiligheid van de

macht tel wordt gehandhaafd.

Veiligheidsinstructies voor tafelzagen

Houd de beschermingen op hun plaats. Beschermingen

moeten in werkende staat zijn en correct gemonteerd zijn. A

beschermkap die los zit, beschadigd is of niet functioneert

correct gerepareerd of vervangen moet worden.

Zorg ervoor dat het zaagblad niet in contact komt met de

beschermkap, spouwmes of het werkstuk voor de schakelaar is ingeschakeld. Onbedoeld contact van deze

voorwerpen met het zaagblad kunnen gevaarlijke

voorwaarde.

Gebruik altijd een zaagbladbescherming, spouwmes en

voor elke doorsnijdingsbewerking. Voor

doorlopende snijbewerkingen waarbij het zaagblad

snijdt volledig door de dikte van het werkstuk, de bescherming en

andere veiligheidsvoorzieningen

Helpt het risico op letsel te verminderen.

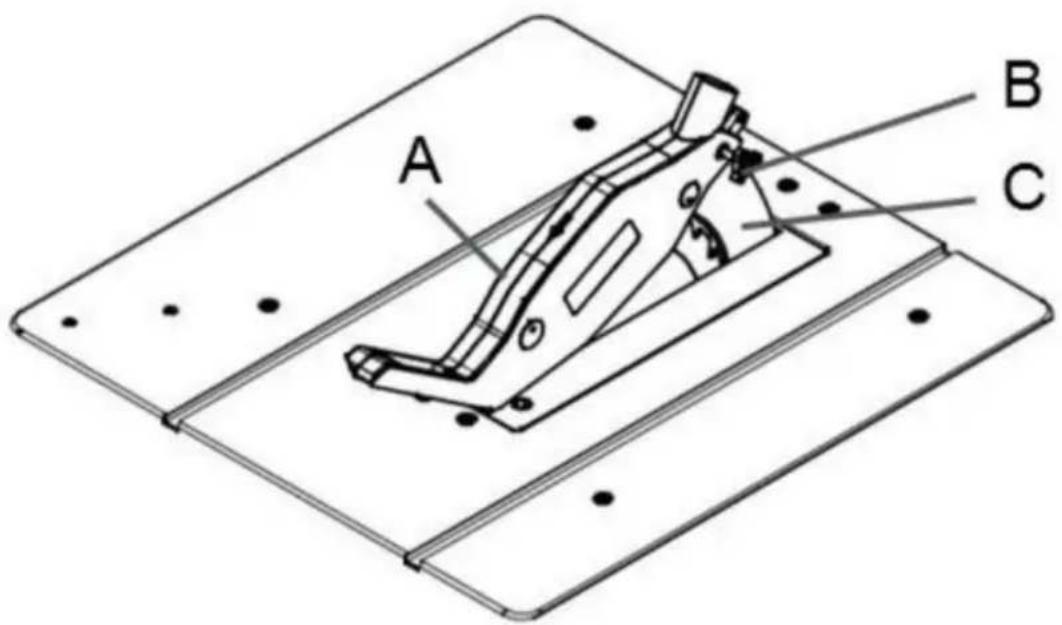

Stel het spouwmes af zoals beschreven in deze

gebruiksaanwijzing. Onjuiste afstand, positionering

en uitlijning kan ervoor zorgen dat het spouwmes niet meer effectief is bij het verkleinen van de kans op terugslag.

Om het spouwmes te laten werken, moeten ze bezig zijn met het werkstuk.

Het spouwmes en zijn niet effectief bij het snijden van werkstukken die te kort zijn om mee te werken.

het spouwmes en de anti-terugslagvoorziening. Onder deze omstandigheden kan er geen terugslag optreden.

voorkomen door het spouwmes en anti-kickback apparaat.

Bevestig het beveiligingssysteem onmiddellijk opnieuw

na het voltooien van een bewerking (zoals het maken van

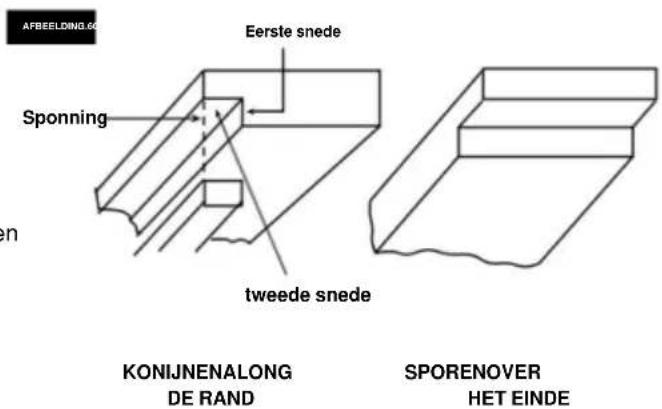

sponningen, het maken van sleuven of het opnieuw zagen sneden) waarbij de bescherming moet worden verwijderd,

enlor. De bewaker, het splijtmes en de hulp om

het risico op letsel verminderen.

Veiligheidsinstructies voor tafelzagen

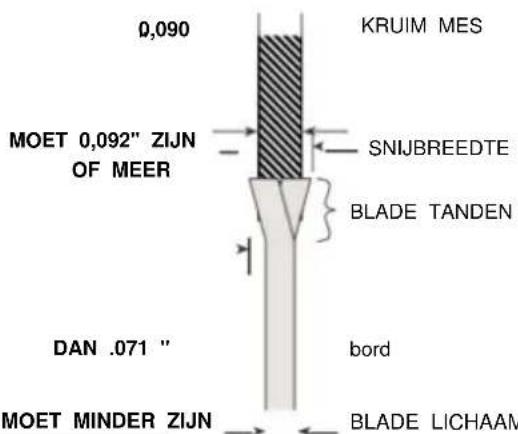

Gebruik het juiste zaagblad voor het splijten

mes. Om het spouwmes goed te laten functioneren, moet de De diameter van het zaagblad moet overeenkomen met de ju het spouwmes en het lichaam van het zaagblad moeten dunner dan de dikte van het spouwmes en de snijbreedte van het zaagblad moet breder zijn dan de dikte van het spouwmes.

SNIJPROCEDURES WAARSCHUWINGEN

Plaats nooit uw vingers of

handen in de buurt of in lijn met het

zaagblad. Een moment van onoplettendheid of een sliip zou uw hand naar het zaagblad kunnen leiden en resulteren in ernstig persoonlijk letsel.

Voer het werkstuk alleen tegen de draairichting in in het zaagblad of de frees. Voer het werkstuk in dezelfde richting als de

zaagblad draait boven de tafel kan resulteren in het werkstuk en uw hand worden erin getrokken het zaagblad.

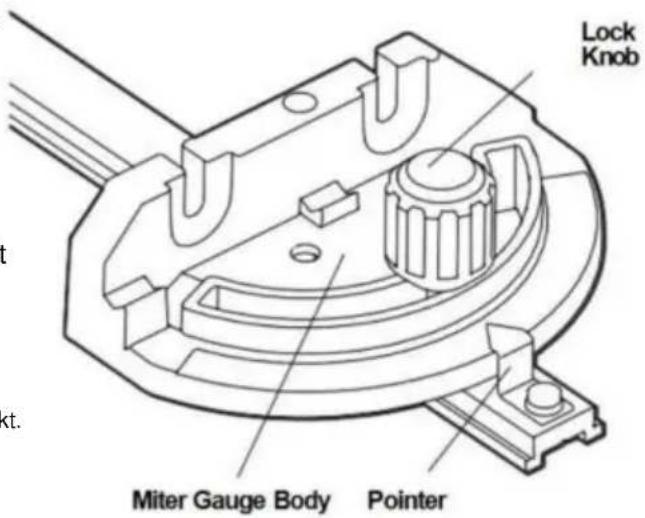

Gebruik de verstekgeleider nooit om het werkstuk te voede bij het scheuren en gebruik de scheurgeleider niet hek als lengtestop bij het dwarszagen

de verstekgeleider. Het geleiden van het werkstuk met de verstekgeleider en verstekgeleider tegelijkertijd vergroot de kans op vastlopen van het zaagblad en terugslag.

Bij het scheuren altijd het werkstuk aanbrengen voedingskracht tussen het hek en de zaag

blad. Gebruik een duwstok wanneer de afstand tussen de geleider en het zaagblad kleiner is dan

150 mm en gebruik een duwblok wanneer deze afstand

kleiner is dan 50 mm. "Werkhelpende" apparaten houden uw hand op een veilige afstand van het zaagblad.

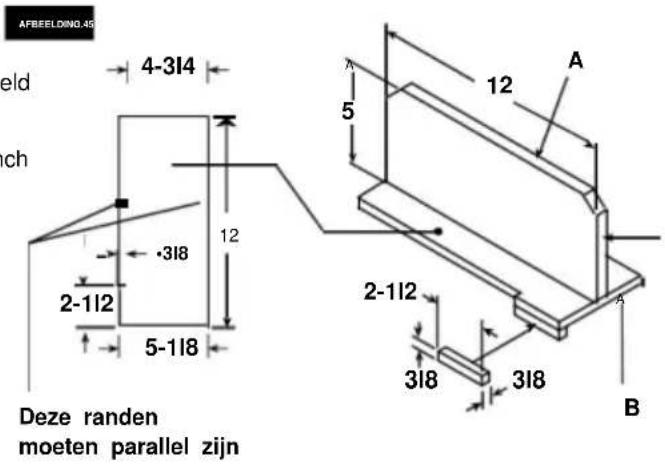

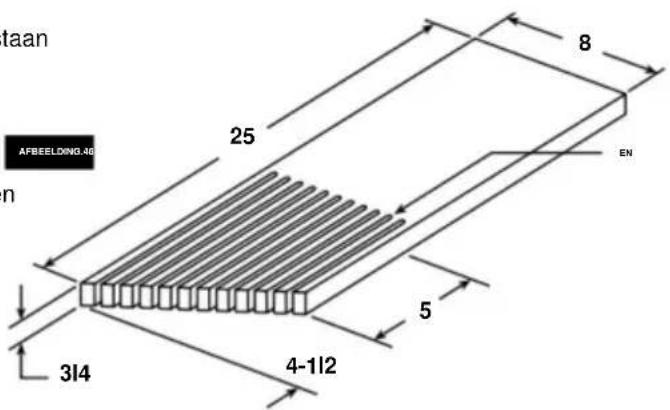

Gebruik uitsluitend de door de fabrikant meegeleverde duwstok of die is vervaardigd in overeenstemming met

de instructies. Deze duwstok zorgt voor voldoende afstand van de hand tot het zaagblad.

Gebruik nooit een beschadigde of afgesneden duwstok. beschadigde duwstok kan breken waardoor uw hand in het zaagblad te schuiven.

Reik nooit over of om een roterende zaag heen zaagblad. Het grijpen naar een werkstuk kan leiden tot tenbedoeld contact met het bewegende zaagblad.

Biedt hulpwerkstukondersteuning aan de achterkant en/of zijkanten van de zaagtafel voor lange en of brede werkstukken om ze waterpas te houden. Een lange en/of een breed werkstuk heeft de neiging om te draaien de rand van de tafel, waardoor er verlies van controle ontstaat, zaag bladbinding en terugslag.

Voer het werkstuk in een gelijkmatig tempo in. Niet buig of draai het werkstuk. Als er een vastloper optreedt, zet het gereedschap dan onmiddellijk uit, trek de stekker uit het stopconta gereedschap en verwijder de blokkade. Zaagblad vastlopen door het werkstuk kan terugslag of stilstand veroorzaken motoren.

Verwijder geen stukken afgesneden materiaal terwijl de zaag draait. Het materiaal kan vast komen te zitten tussen de geleider of in de zaagbladbescherming en het zaagblad dat uw vingers in het zaagblad. Zet de zaag uit en wacht tot het zaagblad Stopt voordat u hem verwijdert. materiaal

Gebruik een hulphek in contact met de tafel boven bij het scheuren van werkstukken kleiner dan 2 mm dik. Een dun werkstuk kan onder de scheur vast komen te zitten hek en creëer een kickback.

OORZAKEN VAN TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

terugslag is een plotselinge reactie van het werkstuk als gevolg van aan een bekneld, vastgelopen zaagblad of een verkeerd uitgelijnde lijn van de snede in het werkstuk ten opzichte van de zaag blad of wanneer een deel van het werkstuk vast komt te zitten tussen het zaagblad en de langsgeleider of andere vast voorwerp.

Meestal wordt het werkstuk tijdens een terugslag Van de tafel getild door het achterste gedeelte van de zaag blad en wordt naar de gebruiker toe geslingerd.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals aangegeven hieronder.

Voer geen enkele bewerking uit met de hand. Gebruik altijdGa nooit recht voor het zaagblad staan.

de verstekgeleider of de verstekgeleider.

meetinstrument om het werkstuk te positioneren en te geleig

"Freehand" betekent dat u uw handen gebruikt om te ondersteunep of het werkstuk geleiden, in plaats van een langsgeleider of verstekgeleider. Zagen met de vrije hand leidt tot verkeerde uitlijning, vastlopen en terugslag.

Plaats uw lichaam altijd aan dezelfde kant den het zaagblad als de geleider. terugslag kan

^2 Het werkstuk met hoge snelheid naar iemand toe bewegen die voor en in lijn met de zaag staat mes.

Veiligheidsinstructies voor tafelzagen

Reik nooit over of achter het zaagblad

om het werkstuk te trekken of te ondersteunen. Onbedoeld

Er kan contact met het zaagblad optreden of er kan een terugslag optuw vingers in het zaagblad kunnen slepen.

Houd het werkstuk nooit vast en druk erop.

wordt afgesneden tegen het roterende zaagblad. het werkstul dat wordt afgesneden, wordt tegen de

Het zaagblad zal een bindende toestand en terugslag veroorzak

Lijn de geleider uit zodat deze parallel loopt met de zaag zaagblad. Een verkeerd uitgelijnde geleider zal het werkstuk tegen het zaagblad klemmen en terugslag veroorzaken. Gebr

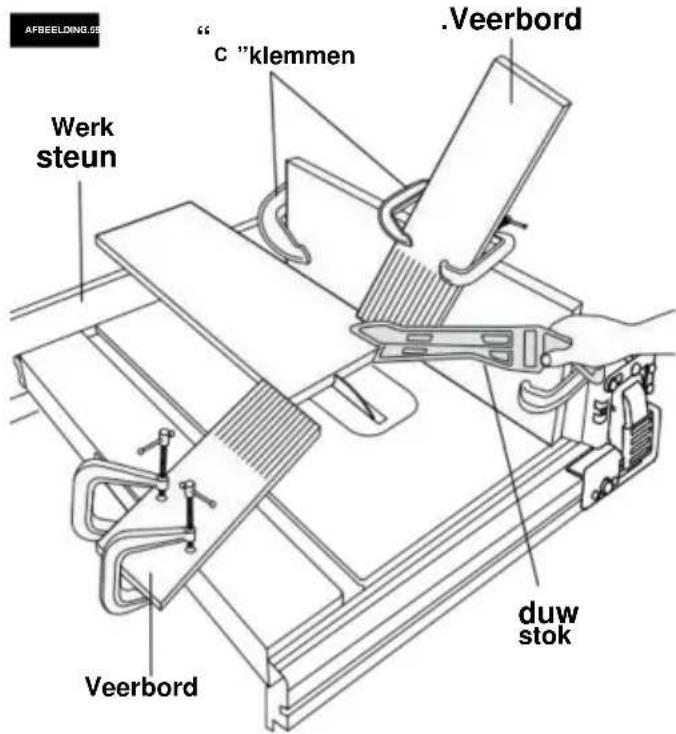

een veerplank om het werkstuk te geleiden tegen de tafel en het hek bij het maken van niet-doorlopend sneden zoals sponningen, dado's of opnieuw zagen van sneden. Een veerplank helpt bij het controller het werkstuk in geval van een terugslag.

Wees extra voorzichtig bij het maken van een snede in blinde gebieden van geassembleerde werkstukken. Het uitstekende zaagblad kan objecten snijden die terugslag.

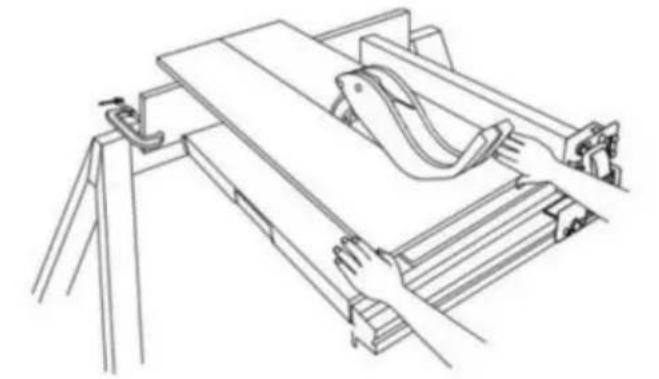

Ondersteun grote panelen om het risico op zaagblad knijpen en terugslag. Grote panelen

hebben de neiging om door te zakken onder hun eigen gewicht. steun(e moet onder alle delen van het paneel worden geplaatst over het tafelblad hangen. Wees

extra voorzichtig bij het zagen van een werkstuk. dat verdraaid, geknoopt, kromgetrokken is of niet

hebben een rechte rand om het met een verstek te geleiden meter of langs het hek. Een kromgetrokken, geknoopte of

een verdraaid werkstuk is onstabiel en veroorzaakt een verkeerde uitlijning van de snede met het zaagblad, waardoor het vastloopt en terugslag.

Zaag nooit meer dan één werkstuk, gestapeld verticaal of horizontaal. Het zaagblad zou

één of meer stukken oppakken en een terugslag veroorzaken.

Bij het opnieuw starten van de zaag met het zaagblad in het werkstuk, centreer het zaagblad in de zaagsnede zodat de zaagtanden niet in de

materiaal. Als het zaagblad vastloopt, kan het het werkstuk optillen en terugslag veroorzaken wanneer de zaag opnieuw opgestart.

Houd zaagbladen schoon, scherp en met voldoende afstelling. Gebruik nooit kromgetrokken zaagbladen of zaagbl messen met gebarsten of gebroken tanden. scherp

en correct ingestelde zaagbladen minimaliseren vastlopen, vastlopen en terugslag.

BEDIENING VAN DE TAFELZAAG PROCEDuRE WAARSCHUWINGEN

Schakel de tafelzaag uit en ontkoppel de

stroomkabel bij het verwijderen van het tafelblad, het verwisselen van het zaagblad of het maken van aanpassingen

laan het spouwmes, anti-terugslagvoorziening

of zaagbladbescherming, en wanneer de machine is

ønbeheerd achtergelaten. voorzorgsmaatregelen zullen ongelukken voorkomen.

Laat de tafelzaag nooit onbeheerd draaien.

Schakel het uit en laat het gereedschap niet liggen totdat het komt volledig tot stilstand. Een onbeheerde draaiende zaag is een ongecontroleerd gevaar.

Plaats de tafelzaag op een goed verlichte en vlakke plek waar u goed kunt staan en uw evenwicht kunt bewaren. De tafelzaag moet worden geïnstalleerd op een plek die voldoende ruimte biedt om de grootte van de tafel gemakkelijk te kur uw werkstuk. Krappe, donkere ruimtes en oneffen gladde vloeren zijn een uitnodiging voor ongelukken.

Regelmatig schoonmaken en zaagsel verwijderen onder de zaagtafel en/of de stofafzuiging apparaat. Opgehoopt zaagsel is brandbaar en kan zelfontbranden.

De tafelzaag moet worden vastgezet. Een tafelzaag

Als het niet goed vastzit, kan het gaan schuiven of kantelen.

Verwijder gereedschap, houtresten, enz. van de tafel voordat de tafelzaag wordt ingeschakeld. Afleiding of een mogelijke blokkering kan gevaarlijk zijn.

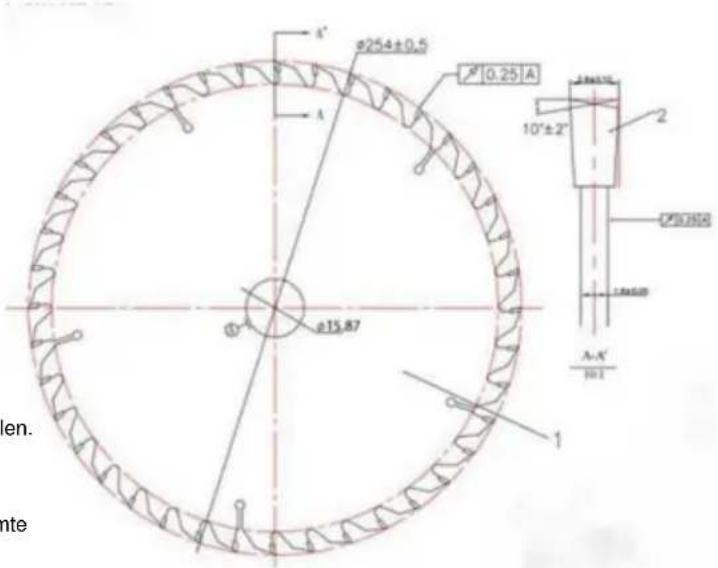

Gebruik altijd zaagbladen met de juiste maat en vorm (ruitvormig versus rond) van de asgaten. Zaagbladen die niet passen bij de bevestigingsmaterialen van de zaag, zullen in het midden lopen, waardoor er verlies van tegen

Gebruik nooit een beschadigd of onjuist zaagblad bevestigingsmiddelen zoals flenzen, zaagbladringen, bouten of moeren. Deze bevestigingsmiddelen zijn speciaal ontworpen voor uw zaag voor een veilige werking en optimale prestaties.

Ga nooit op de tafelzaag staan; gebruik hem niet als een opstapje. Er kan ernstig letsel optreden als de te I is gekanteld of als het snijgereedschap per ongeluk gecontacteerd.

Zorg ervoor dat het zaagblad is geïnstalleerd om dalen in de juiste richting. Gebruik niet

slijpschijven, staalborstels of schuurschijven op een tafelzaag. Onjuiste installatie van het zaagblad of gebruik van accessoires wordt afgeraden

kan ernstig letsel veroorzaken.

Aanvullende veiligheidsregels

MAAK UW WERKPLAATS KINDVEILIG met hangsloten en hoofdschakelaars.

Gebruik alleen de aanbevolen accessoires. Gebruik alleen accessoires aanbevolen door de fabrikant van Uw model. Andere accessoires kunnen gevaarlijk zijn.

Gebruik geen enkel mes of ander snijgereedschap gemarkeerd voor een bedrijfssnelheid van minder dan 5000 RPM Gevaar voor ernstig letsel.

Zorg ervoor dat het mes of ander snijgereedschap, de ringen en asmoer correct zijn geïnstalleerd. Referentie instructies voor het verwijderen en installeren van het mes.

Gebruik de zaag nooit tenzij de juiste inzet is geïnstallee Zorg ervoor dat de tafelinzet is

vlak of iets onder het tafelblad aan de voorkant en vlak boven de achterkant van het inzetstuk.

Controleer de tafelzaag altijd vóór elk gebruik. Als

een onderdeel van uw zaag ontbreekt, functioneert niet goed of is beschadigd of kapot (zoals de motor

schakelaar of ander bedieningselement, een veiligheidsvoorziening of het netsnoer), stop onmiddellijk met werken totdat het betreffende onderdeel is gerepareerd of vervangen.

Kunststof en composietmaterialen (zoals hardboard) kunnen op uw zaag worden gesneden. Omdat deze echter meestal vrij

hard en glad zijn, kan het zijn dat de zaag een terugslag niet kan stoppen.

Wees daarom extra aandachtig bij het volgen van juiste opstellings- en snijprocedures voor het scheuren.

Sta niet in de auto en sta ook niet toe dat iemand anders in de auto staat. Lijn met een potentiële terugslag.

Wees extra voorzichtig wanneer de beschermkap is gemontee

verwijderd voor het opnieuw zagen, het maken van sponningen, het maken van spon gieten. Vervang de bescherming zodra die handeling is voltooid.

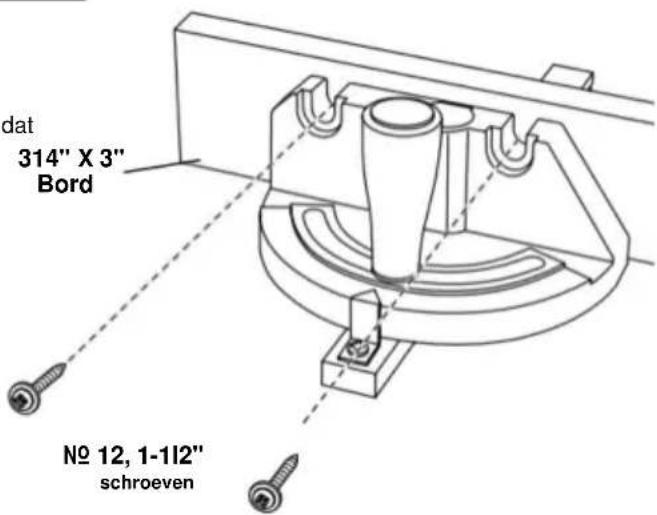

Gebruik hulpvlak op

verstekgeleider om de stabiliteit en controle te vergroten.

Dwarszaagbewerkingen worden gemakkelijker uitgevoerd en met

grotere veiligheid als er een hulphouten gevelplaat is bevestigd aan de verstekgeleider. zie "Hulpgeleider voor verstekgeleider."

Vermijd lastige handelingen en handposities, waarbij een plotselinge schok ervoor kan zorgen dat uw vingers of hand in het zaagblad of ander snijgereedschap plaatsen.

juiste uitlijning met het zaagblad. Als u scheurt

Controleer op dat moment of de langsgeleider parallel loopt met het zaagblad. Stel opnieuw af zoals aangegeven.

DENK AAN VEILIGHEID: veiligheid is een combinatie van gezond verstand en oplettendheid van de gebruiker te allen tijde wanneer de tafelzaag wordt gebruikt.

De werking van elke macht gereedschap kan ertoe leiden dat

nvreemde voorwerpen in de ogen worden geslingerd, wat kan

leiden tot ernstige oogletsels. schade. Altijd slijten

erdigheidsbrillen die voldoen aan ANSI Z87.1

(weergegeven op de verpakking) voordat u de stroom inschakelt tel-operatie.

Lees voor elk gebruik alle waarschuwingen op de tafelzaag.

WARNING Wear Eye Protection

VEILIGHEID VAN DE TAFELZAAGSTANDAARD INSTRUCTIES

Lees alle instructies. Mislukt

om alle vermelde instructies te volgen

onderstaande kan leiden tot ernstig persoonlijk letsel.

Monteer alle bevestigingsmiddelen volledig en draai ze vast vereist voor deze stand. Vergeet ook niet om af en toe de stand te controleren en ervoor te zorgen dat deze

nog steeds vast. Een losse standaard is onstabiel en kan verschuiven in gebruik zijn en ernstig letsel veroorzaken.

Schakel de gereedschapsschakelaar uit en ontkoppel de stroom voordat u de zaag op de standaard monteert.

Onbedoeld opstarten tijdens de montage kan leiden totingen of blessure.

Controleer voor gebruik of de gehele

De eenheid wordt op een stevig, vlak en horizontaal oppervlak

geplaatst. Er kan ernstig letsel optreden als het gereedschap onstabiel is en het kantelt.

Ga nooit op het gereedschap of de standaard staan en gebruik het niet een ladder of steiger. ernstig letsel kan

kunnen optreden als het gereedschap kantelt of als het

snijgereedschap per ongeluk in contact komt. Bewaar geen materialen in de buurt van de tool zodanig dat het noodzakelijk is om op te staan de tel of zijn stand om hen te bereiken.

Gebruik alleen VEVOR-vervangingsonderdelen. Alle andere kunnen een gevaar opleveren.

Als het zaagblad vastloopt of vastloopt in het werkstuk, zet u de zaag op "UIT" en haalt u de stekker van het gereedschap

uit het stopcontact, verwijdert u het werkstuk uit het zaagblad en

Controleer of het zaagblad evenwijdig is aan de

tafelgleuven of groeven en als de spreider in

BEWAAR DEZE INSTRUCTIES

Motorspecificaties en elektrische vereisten

Motorspecificaties

In het geval van een storing of defect biedt aarding een pad de minste weerstand voor Elektrische stroom om het risico op een elektrische schok te verminderen.

Ook deze is voorzien van een elektrisch snoer met een aardingsgeleider voor apparatuur en een aardingsplug. De plug moet worden aangesloten op een passend stopcontact dat correct is geïnstalleerd en geaard in Overeenkomstig alle plaatselijke wetten en verordeningen.

Deze zaag is bedraad voor werking op 120 volt, 60 Hz. wisselstroom. Voordat u de motor aansluit snoer aan op een stroombron, zorg ervoor dat de schakelaar in de "UIT"-stand staat en zorg ervoor dat de Elektrische stroom heeft dezelfde eigenschappen als dat op het typeplaatje van de tafelzaag stond gestempeld.

Aansluiting op een stroombron

Deze machine moet tijdens gebruik geaard zijn om Bescherm de operator tegen elektrische schokken.

Steek het netsnoer in een goed geaard 120V-stopcontact. type uitgang beschermd door een 15-ampère dual-element tijdvertragende zekering of stroomonderbreker.

Niet alle stopcontacten zijn goed geaard. Als u dat niet bent Zorg ervoor dat uw stopcontact, zoals afgebeeld op deze pagina, goed geaard; laat het controleren door een gekwalificeerde elektricien.

Om een elektrische schok te voorkomen, moet Raak de metalen pinnen niet aan

op de stekker bij het installeren of verwijderen van de stekker in of uit het stopcontact.

Niet goed geaard Dit elektrische gereedschap kan leiden

elektrocutie of ernstige schokken, vooral bij gebruik in de buurt van metalen leidingen of andere metalen objecten. Als u geschokt bent, kan uw reactie je handen om de tel te raken.

Als het netsnoer versleten is, knip het dan door of op welke manier dan ook beschadigd is, laat het dan

onmiddellijk vervangen om schokken of brand te voorkomen gevaar.

Uw unit is bedoeld voor gebruik op 120 volts en is uitgerust met een 3-aderig snoer en aardingstype stekker, goedgekeurd door Underwriters Laboratoria en de canadian Standards Association. De

aardgeleider heeft een groene mantel en is aan één uiteinde aan de gereedschapsbehuizing bevestigd en aan de aardpen in de bevestigingsplug bij de andere kant.

Als het stopcontact dat u voor deze stroomvoorziening wilt gebruiken tel is van het type met twee pinnen, NIET VERWIJDEREN OF DE AARDINGSPUNT IN WELKE VORM DAN OOK VERANDEREN

MANIER. Laat een gekwalificeerde elektricien de TWEE-PIN-stopcontact met een goed geaarde DRIE-PINNEN stekker. Gebruik geen adapter. stekkers.

Onjuiste aansluiting van de apparatuur-aarding geleider kan resulteren in een risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat is groen met of zonder gele strepen is de aardingsgeleider van de apparatuur. Als reparatie of vervanging van het snoer of de stekker nodig is, sluit de aardingsgeleider van de apparatuur dan niet aan op een spanningvoerende aansluiting.

Neem contact op met een gekwalificeerde elektricien of onderhoudstechnicus als de aardingsinstructies niet volledig zijn begrepen, of als u twijfelt of de aarding correct is uitgevoerd. te goed geaard is.

Verlengsnoeren

Vervang beschadigde snoeren direct. Gebruik van beschadigde nden of elektrische schokken oplopen.

snoeren kunnen schokken, brandwonden of elektrische schokken oplopen.

Gebruik altijd de juiste extensie snoeren. Gebruik alleen 3-aderige

verlengsnoeren met een 3-polige aarding. stekkers en 3-polige stopcontacten die de gereedschapsstekker. Als een verlengsnoer nodig is, een snoer met voldoende grote geleiders moet wordt gebruikt om overmatige spanningsval en verlies van vermogen of oververhitting. De tabel toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en naamplaat ampère van het gereedschap. Gebruik bij twijfe de volgende zwaardere maat. Always gebruiken U.L. en c Verlengsnoeren vermeld.

AANBEVOLEN MATEN VAN VERLENGSNOEREN 120 VOLT WISSELSTROOMGEREEDSCHAP

danHulpmiddelenAmpèreBeoordeling	snoermaat in AWG Draadmaten in mm2
							snoerlengte in meterssnoerlengte
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	0,75	0,75	1,5	2,5
6-8	18	16	14	12	0,75	1,0	2,5	4,0
8-10	18	16	14	12	0,75	1,0	2,5	4,0
10-12	16	16	14	12	1,0	2	,5	4	12
12-16				-		-		-		-

OPMERKING: Hoe kleiner het spoornummer, hoe zwaarder het snoer.

symbolen

veiligheidssymbolen

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de uitleg daarbij verdient uw zorgvuldige aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn Er zijn geen vervangingen voor goede maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze handleiding van de eigenaar leest en begrijpt. Handleiding, inclusief alle veiligheidswaarschuwingssymbolen zoals "GEVAAR",

"WAARSCHUWING" en "VOORZICHTIG" voordat u dit gereedschap gebruikt. Het niet opvolgen van alle instructies De hieronder vermelde maatregelen kunnen leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De onderstaande definities beschrijven het niveau van ernst voor elk signaalwoord. Lees de handleiding en Let op deze symbolen.
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentiële personen. gevaar voor letsel. Volg alle veiligheidsberichten op die volgen op dit symbool om letsel te voorkome Mogelijk letsel of overlijden.
	GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, zal resulteren in bij overlijden of ernstig letsel.
	WAARSCHUWING geeft een gevaarlijke situatie aan die, indien niet vermeden, tot ernstige gevolgen kan leiden. resulteren in de dood of ernstig letsel.
	LET OP, gebruikt met het veiligheidswaarschuwingssymbool, geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in licht of matig letsel.

Schadepreventie en informatieberichten

Deze informeren de gebruiker over belangrijke informatie en/of instructies die kunnen leiden tot apparatuur of andere materiële schade indien deze niet worden opgevolgd. Elk bericht wordt voorafgegaan door het woord "LET OP", zoals in het onderstaande voorbeeld: LET OP:

Schade aan apparatuur en/of eigendommen kan het gevolg zijn indien deze instructies niet worden opgevolgd.

Het gebruik van elektrisch gereedschap kan leiden tot: vreemde voorwerpen die in uw ogen worden gegooid, wat

kan leiden tot ernstig oogletsel. Voordat u begint met het gebruik van power tool Draag bij het gebruik altijd een veiligheidsbril of een veiligheidsbril met zijschermen en een volledig gezichtsscherm indien nodig. Wij raden een breed vizier aan Veiligheid Masker voor gebruik over een oogbril of standaard veiligheidsbril met zijkleppen schilden. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

symbolen

BELANGRIJK: sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en Leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen de gereedschappen beter te bedienen. en veiliger.

symbol	Naam	Benaming/Uitleg
V	Stemmen	Reizen (potentieel)
A	Ampère	huidig
Hertz	Hertz	Frequentie (cycli per seconde)
In	watt	stroom
kg	kilo	gewicht
mijn	Notulen	Tijd
s	seconden	Tijd
hoe	wattuur	Batterijcapaciteit
Ah	Ampère-uren	Batterijcapaciteit
ÿ	Diameter	grootte van boren, slijpschijven, enz.
n0	Geen laadsnelheid	Rotatiesnelheid, zonder belasting
N	Nominale snelheid	Maximaal haalbare snelheid
.../min	Revoluties of wederkerigheid per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, etc. per minuut
0	uit positie	nul snelheid, nul koppel...
→	Pijl	Actie in de richting van de pijl
~	Wisselstroom	Type of een kenmerk van de stroom
---	Gelijkstroom	Type of een kenmerk van de stroom
	Risico op letsel symbool	Steek uw hand niet in het draaiende zaagblad.
	Lees handmatig symbool	Vraagt de gebruiker om de handleiding te lezen
	draag oogbescherming symbool	Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en een volledig gezichtsscherm wanneer dit product bedienen.
	draag een masker	Aanbeveling voor de operator om te dragen stofmasker.
	draag gehoorbescherming	Aanbeveling voor de operator om te dragen gehoorbescherming.

symbolen (certificeringsinformatie)

BELANGRIJK: sommige van de volgende symbolen voor certificeringsinformatie kunnen op uw computer worden gebruikt tel. Bestudeer ze alstublieft en leer hun betekenis. Een juiste interpretatie van deze symbolen zal het mogelijk maken zodat u het gereedschap beter en veiliger kunt bedienen.

symbol	Benaming/Uitleg
	Dit symbool geeft aan dat ook dit wordt vermeld door Underwriters Laboratories.
	Dit symbool geeft aan dat ook dit door verzekeraars wordt erkend Laboratoria.
	Dit symbool geeft aan dat dit ook wordt vermeld door Underwriters Laboratories, volgens de normen van de Verenigde Staten en Canada.
	CE-certificering

Woordenlijst met termen

ARBOR: De schacht waarop een snijgereedschap wordt geplaatst gemonteerd.

BARRIÈREBESCHERMING: Een samenstel dat bestaat uit van de montagevork en twee zijbarrières. Dit De montage is bedoeld om een fysieke barrière te vormen tussen de gebruiker en de draaiende zaag mes.

AFSCHUINING: Schuine hoek ten opzichte van het tafeloppervlak.

CROSSCUT: Een snij- of vormbewerking gemaakt over de breedte van het werkstuk, snijdend het werkstuk op lengte.

DADO: Een niet-doorlopende snede die een vierkante inkeping of gleuf in het werkstuk.

FEATHERBOARD: Een apparaat dat kan helpen geleid werkstukken tijdens rip-type bewerking door het werkstuk in contact houden met de rip hek. Het helpt ook om terugslag te voorkomen.

VRIJHAND: een snede uitvoeren zonder geleider, verstekgeleider, bevestiging, vasthoudhulp of ander passend apparaat om te voorkomen dat het werkstuk gaat draaien tijdens het snijden en kan een veiligheidsrisico vormen.

GOM: Een kleverig, op sap gebaseerd residu van hout producten. Nadat het is uitgehard, wordt het aangeduid als als "HARS."

HAK: Verkeerde uitlijning van het blad waardoor de achterste of uitgaande zijde van het blad om contact te m het snijvlak van het werkstuk. Hiel kan veroorzaken terugslag, binding, buitensporige kracht, verbranding van het werkstuk of splijten. Over het algemeen, heel zorgt voor een slechte kwaliteit van de snede en kan een veiligheidsrisic gevaar.

KERF: De ruimte in het werkstuk waar de materiaal werd verwijderd door het mes.

KICKBACK: Een ongecontroleerd grijpen en het terugwerpen van het werkstuk naar voren van de zaag tijdens een scheuroperatie.

VOORUITGANGSEINDE: Het uiteinde van het werkstuk die tijdens een rip-type-bewerking wordt geduwd in het snijden ook ik eerst.

VORMEN: Een niet-doorlopende snede die t een speciale vorm in het werkstuk; gebruikt voor het verbinden of decoreren.

NIET DOORZAGEN: Elke snijbewerking waarbij het blad niet door het hout heen steekt. hetwerkstuk (bijv. Dado, Rabbet).

PARALLEL: positie van de rip fence gelijk in afstand op elk punt tot de zijkant van de zaagblad.

Loodrecht: 90° (rechte hoek) snijpunt of positie van de verticale en horizontale lijn vlakken zoals de positie van het zaagblad (vertical) naar het tafeloppervlak (horizontaal).

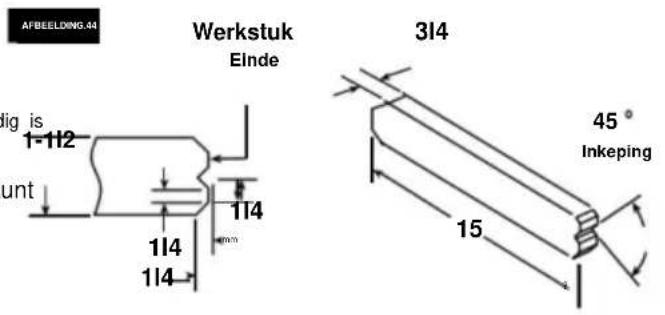

PUSH BLOCK: Een apparaat dat wordt gebruikt voor het scheuren van blokken. bewerkingen die te smal zijn om het gebruik van een duwstok. Gebruik een duwstok voor scheurbreedtes Minder dan 2 inch.

DUWSTOK: Een apparaat dat wordt gebruikt om het werkstuk door de zaag te voeren tijdens smalle scheurbewerkingen, waardoor de Houd de handen van de gebruiker ver van het mes. Gebruik de duwstok voor scheurbreedtes van minder dan 6 inch en meer dan 2 inch.

RABBET: Een inkeping in de rand van een werkstuk. Ook wel een edge dado genoemd.

OMWENTELINGEN PER MINUUT (RPM): De

ken aantal beurten voltooid door een draaiend object in één minuut.

RIPPING: Een snijbewerking over de lengte zijan het werkstuk door het werkstuk in de breedte te snijden. SPREIDMES OF VERSPREIDINGSMES: Een apparaat dat

houdt de snede van het werkstuk open terwijl de materiaal wordt gesneden. Dit minimaliseert de potentie van het werkstuk dat tegen het zaagblad klemt.

Mesbescherming: Bestaat uit 2 componenten: Spiemes / Splitter en hoofdbarrièrebescherming

DOOR ZAGEN: Elke zaagbewerking waar het blad door het werkstuk heen loopt.

WERKSTUK: Het item waarop het snijden wordt uitgevoerd bewerking wordt uitgevoerd. De oppervlakken van een werkstuk wordt gewoonlijk aangeduid als vlakken, uiteinden en randen.

Maak kennis met uw tafelzaag

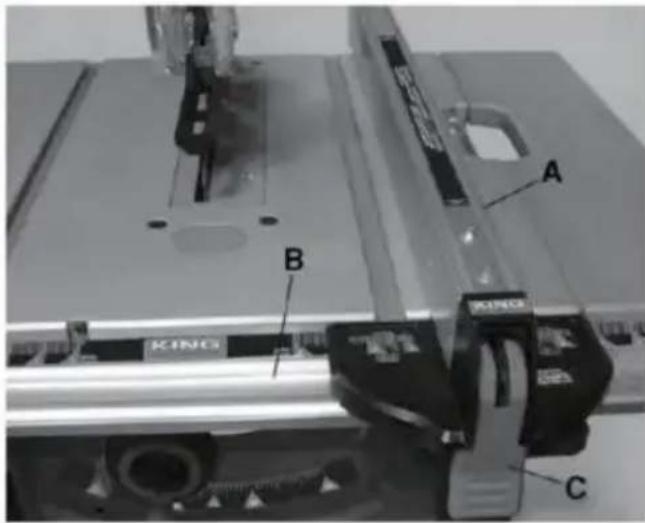

1. RAIL

Verplaats het hek naar de gewenste positie.

2. VERSTEKMAAT De

kop kan in de gewenste positie worden vergrendeld voor dwarszagen of verstekzagen door de vergrendelknop aan te draaien. VERGRENDEL DEZE ALTIJD VEILIG WANNEER U DEZE GEBRUIKT.

3. Mesbescherming

Bestaat uit twee hoofdonderdelen: een splijtmes en een barrièrebeschermingsapparaat.

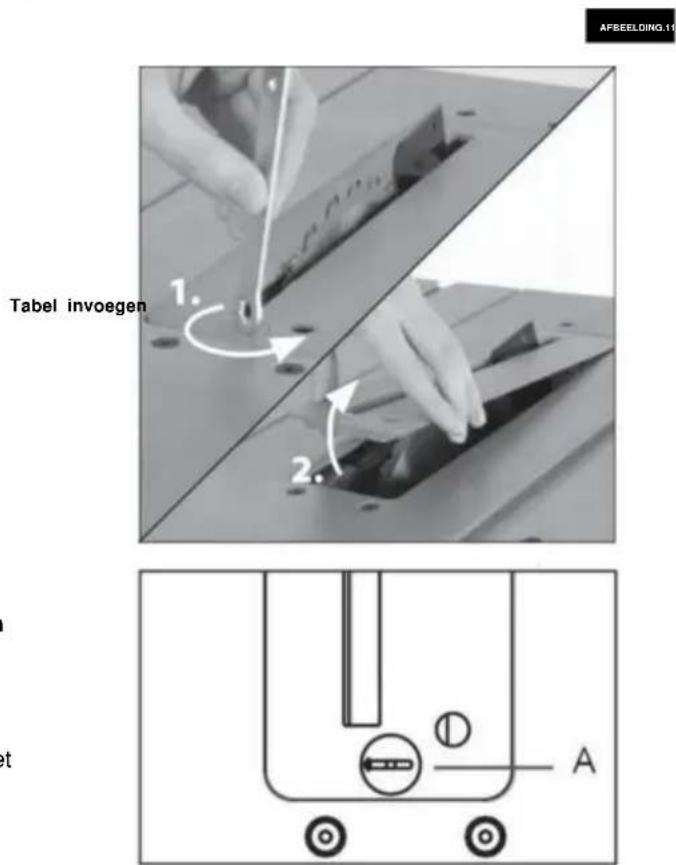

4. Tafelinzetstuk

Verwijderbaar voor het verwijderen of installeren van een mes of ander snijgereedschap.

5. Montage van de verstekgeleider

biedt een hulpondersteuning. Wordt stevig aan de rails bevestigd met vergrendelingsgrendels aan beide uiteinden.

6. De rechter verlengtafel biedt

ondersteuning voor bredere werkstukken wanneer de geleider voorbij de tafel wordt verlengd. 7. TABEL

Biedt een groot werkoppervlak ter ondersteuning van het werkstuk.

8. RAILVERGRENDELHANDGREEP

Hiermee kunt u het hek op de gewenste afstand vergrendelen.

9. Ontgrendelingshendel 10.

Stofafvoer

Verwijderbaar om vastzittende stukken hout te verwijderen. 11.

Kabelopwikkelpalen 12.

Standaardontgrendelingsgrendel

13. Opvouwbare

standaard 14.

Spouwmes 15. Zuigslang

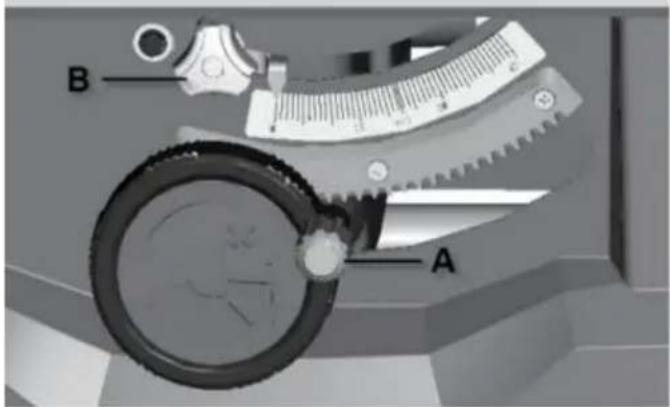

16. Bladhoogte I Afschuiningshoekverstelwiel 17.

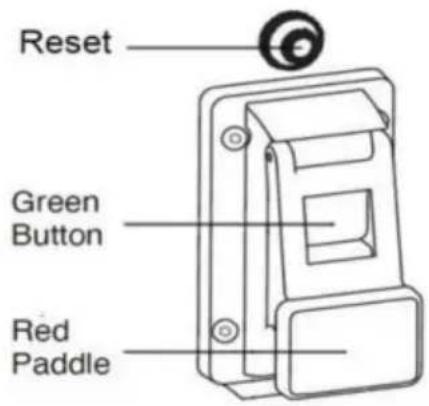

Schakelaar 18.

Reset 19.

Afschuiningshoekvergrendeling

20. Duwstok 21.

Draaggrepen (opgevouwen stand) 22. Standaard in opgevouwen stand 23. Sleutels

Uitpakken en inhoud controleren

WAARSCHUWIN

Om letsel door on-ÿ

schok tijdens het uitpakken en opzetten, doe

Sluit het netsnoer niet aan op een bron van

stroom. Dit snoer moet losgekoppeld blijven wanneer u

het apparaat monteert of aanpast

naar de tafelzaag met standaard.

A.M8*83mm schroef *8

Scheid alle onderdelen van het verpakkingsmateriaal en controleer elk met de illustratie en

de lijst met losse onderdelen om er zeker van te zijn dat

Er wordt rekening gehouden met de items voordat er iets wordt weggegooid

verpakkingsmateriaal (Fig. 3).

blikleine pakking *2

I.Grote pakking *4

J.Spacerblok *8

Bloed WAARSCHUWIN

Als er onderdelen ontbreken, doe dit dan

niet proberen de

K.M8 Moer *8

tafelzaag, steek de stekker in het stopcontact of draaMdeMoer *4

inschakelen totdat de ontbrekende onderdelen zijn verkregen

en correct zijn geïnstalleerd.

M.M5 Moer *7

N.VLAKKE EINDKAPPEN*6

TABEL MET LOSSE ONDERDELEN

O.Ronde buis eindkap *2

P.Wielas *2

Tafelzaag * 1

1. Ondersteuningscomponent 2

1 2. Ondersteuningscomponent 1

2 3. Ondersteuningscomponent 1

3 4. Ondersteuningscomponent 4 ^1

1. Beugelmontage 5 6. 1

Ondersteuningscomponent 6 1

1. Steunwiel 9. 2

Zaagbladbescherming 1

1. Verstekgeleider 1

2. Duwstok 1

13.Riphek * 1

1. Hek*1

15.Stofpijp* 1

De tafelzaag is ontworpen voor gebruik op de bouwplaats.

Deze unit is snel op te zetten en op te vouwen en kan eenvoudig door één persoon in een vrachtwagen worden geladen en gelost.

BENODIGDE GEREEDSCHAPPEN:

Kruiskopschroevendraaier, 8mm en 10mm

steek- of copsleutel, 13 mm copsleutel, 5 mm inbussleutel en rubberen hamer.

VOORDAT U DIT MONTEERT TAFELZAAGSTANDAARD:

sorteer en verantwoord alle onderdelen om er zeker van te zijn dat u alle benodigde materialen hebt om uw stand te monteren

Gooi verpakkingsmateriaal niet weg totdat alle onderdelen zijn verantwoord. waarschuwing! Vanwege het gewicht

van de machine is voor het hanteren of verplaatsen tijdens het montageproces de samenwerking van twee personen vereist

STAP 1

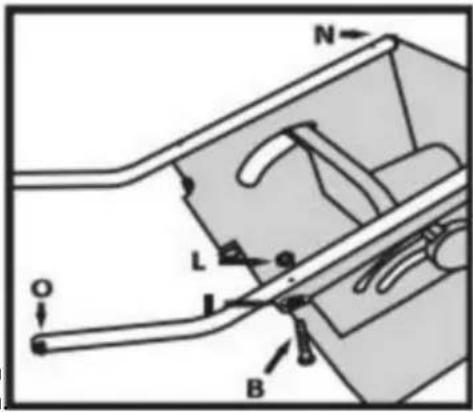

1. Keer de host om op een stevige en schone werkbank/beugel.
2. Haal twee poten 1# eruit. 3.

Gebruik accessoires B#, I# en #L om de twee poten 1# op de hostmachine te monteren.

1. Gebruik een ronde eindkap om de voet te bedekken groot uiteinde (Figuur A)

STAP 2

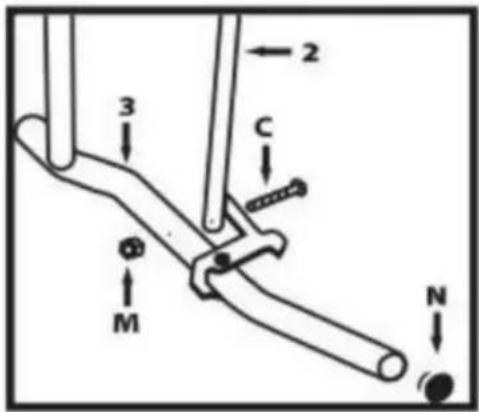

Monteer onderdelen 2 # en 3 # aan elkaar met behulp van de accessoirebouten C # en moeren M # (Figuur B). Selecteer twee eindkappen met het label N en druk deze in de rechte uiteinden van de onderdelen.

STAP 3

1. Verwijder onderdelen 3 # en 4 #
2. Gebruik accessoires A #, J # en K # om één

kant van 4 # en onderdeel 3 # te monteren en draai de bouten op de juiste manier vast. Voltooi de montage aan de andere kant met dezelfde stappen (Afbeelding C).

Het afstandsblok J # moet voldoende tussenruimte hebben om de

beweging van de gehele beugel 3. Zorg ervoor dat onderdeel 4 # correct is geïnstalleerd en dat het beugelvergrendelingsblok op onderdeel 3 # en de beugelvergrendelingspen op onderdeel 4 # correct zijn gekoppeld (Figuur D)

N L O B

Figuur A

1. Monteer onderdeel 4 # op de machine en zorg ervoor dat het bevestigingsblok van de beugel, de bevestigingspen en het handwiel voor het optillen/zijsnijden van het zaagblad zich aan dezelfde kant van de hoofdas bevinden. lichaam (Figuur E)
2. Pas accessoires A #, J # en K # aan om snelle afstand te garanderen. J # is correct geplaatst en heeft voldoende speling om een soepele beweging van de gehele beugel te garanderen.
3. Herhaal de bovenstaande stappen om de andere kant van onderdeel 4 op het hoofdgedeelte te monteren (Figuur F).

STAP 5

Haal de onderdelen 5# en 6# eruit en gebruik accessoires D# en M# om 5# op de machine te monteren. 6 # (Figuur G)

STAP 6

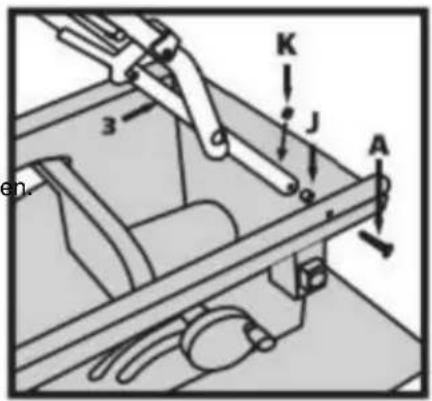

1. Monteer onderdeel 3 met behulp van accessoires A, J en K (Figuur H) en andere machinepoten samen.
   Door onderdeel 4 iets opzij te schuiven, wordt het montageproces vergemakkelijkt.
2. Beweeg onderdelen 3 en 6 voorzichtig om de schroefgaten uit te lijnen voor een gemakkelijke plaatsing van de schroeven.

(Figuur I)

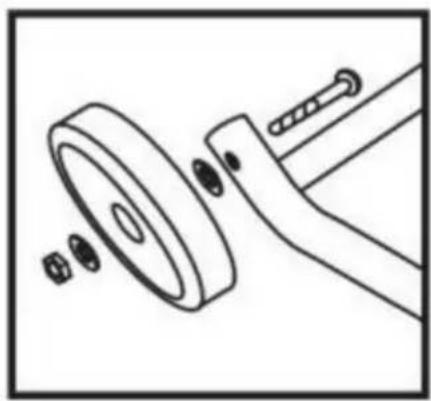

1. Monteer het steunwiel van onderdeel 7 # op deel 3 # en bevestig het met de accessoireband bolt p # (Figuur J) op deel 3 #. Vermijd
   de bouten te strak aandraaien, waardoor de wielen niet meer vrij kunnen draaien.
2. De installatie van de beugel is voltooid. Vraag hulp aan anderen om de carrosserie om te draaien. over, draai het niet zelf om

Let op: Er zijn twee personen nodig om te helpen bij het verplaatsen en inzetten/intrekken van de steunvoeten wanneer de machine een grote zelfgewicht

Opbergen en opvouwen van accessoires staan (Figuur K)

Let op: Voordat u de standaard opvouwt, verwijdert u alle werkstukken van de tafel. Verwijder en

Berg al uw losse accessoires veilig op, zoals de verstekgeleider, de verstekgeleider, de bladbescherming en de duwstok. Laat het zaagblad onder de tabbladltop.

Opvouwbare standaard voor opslag en transportdoeleinden (Figuur K)

1. Druk op de standaardontgrendelingshendel (A) en op de
   Pak tegelijkertijd de handgrepen van de standaard vast (B)
   en til ze op en weg van de zaagbehuizing. 2. Duw de zaag op
   de werkplek totdat de ontgrendelingsknop
   latch klikt en vergrendelt de standaard.

uitvouwbare standaard voor gebruik op de bouwplaats

1. Druk op de standaardontgrendelingshendel (A) en op de
   Pak tegelijkertijd de handgrepen van de standaard vast (B)
   en trek ze naar beneden naar u toe. 2. Duw
   ze naar beneden totdat de ontgrendelingsgrendel klikt en
   Zet de standaard vast.

Om persoonlijk letsel te voorkomen,

altijd de stekker uit het stopcontact halen

uit de stroombron voordat u deze aansluit of het verwijderen van de mesbescherming.

POSITIONERING VAN HET SPIJKMES

1. Verwijder het tafelblad met behulp van het vingergat (Fig.
   5). 2. Breng het blad zo hoog mogelijk omhoog en stel het in loodrecht op de tafel (Oöop schuine schaal) (Figuur 6).
2. Maak de bevestigingsbout van het spouwmes een paar slagen los draait en tilt het naar het hoogste punt (Fig. 6).

3. Plaats het spouwmes (het is voorzien van een uitsparing voor
   gemak) tussen de bevestigingsplaat en
   montageblok (Fig. 6). Zorg ervoor dat de
   montageblokken uitstekende nokken grijpen in met de sLoot in het spouwmes.

4. Stel het spouwmes zo af dat het tussen de 3

- 5mm van het zaagblad. De bladbescherming

montagegat het spouwmes moet op

Minimaal 10 mm hoger dan de tandtop. (Fig. 7) 6. Wanneer de juiste uitlijning is bereikt, draait u de

bevestigingsbolt. 7. controleer of het zaagblad vrij draait en de tanden zijn binnen

3 - 5 mm van het spouwmes.

1. Installeer de Table Access Plate opnieuw.

De Blade Guard moet aan de

machines

spouwmes.

Let op: De machine mag nooit worden gebruikt

zonder deze bescherming.

zijn dienstpositie.

netvoeding bij het installeren van de mesbescherming.

Monteer de zaagbladbescherming (A) samen met de bolt(B) bovenop het spouwmes(c), zodat

de bout zit stevig vast in de gleuf van de splijtrand mes(c).Controleer of de beschermingsconstructie goed is aangesloten

Draai de bolt(B) niet te vast; de zaag

Bladbescherming (A) moet vrij kunnen bewegen.

Plaats de zuigslang op de zuigaansluiting

en het verbindingsstuk van de zaag

bladbescherming (A). sluit een geschikte spat aan collector op de zuigadapter.

De demontage gebeurt in omgekeerde volgorde. Let op! De zaagbladbescherming (A) moet

Geïmproviseerd op het werkstuk voor het starten van de zaagbewerking.

A B C

Montage

VERWIJDERING EN INSTALLATIE VAN HET MES

Trek de stekker uit het stopcontact stroombron voordat u montage,

aanpassing of reparatie uitvoert om mogelijk letsel te voorkomen.

HET JUISTE MESJE GEBRUIKEN

BELANGRIJK: Het zaagblad dat op deze machine wordt geleverplijter, wat het werkstuk tijdens het zagen kan vastlopen. Eén tel heeft een diameter van 10 inch. als je kijkt "stabilisator"-plaat

voor een vervangend blad, selecteer er een met afmetingen die mag alleen tegen de buitenkant van een dunne plaat worden geplaatst dicht bij het originele blad liggen. Deze informatie vervangingsblad. Deze platen zijn niet nodig bij het meegeleverde

mag niet op de verpakking van het blad worden afgedrukt. Als hæd.

is dat niet het geval, controleer dan de catalogus of website van de fabrikant. VEVOR biedt professionele zaagbladen van topkwaliteit die voldoen aan de eisen voor

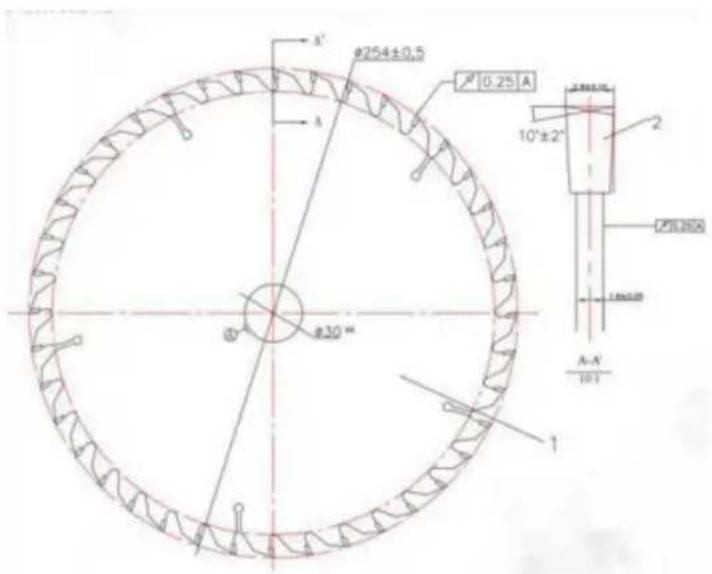

dit ook. U moet een mes selecteren met een zaagsnedebreedte van .092" of meer en een plaatdikte (lichaam) .088" of minder (Fig. 10).

0,090 KRUIM MES MOET 0,092" ZIJN OF MEER SNIJBREEDTE BLADE TANDEN DAN .071 " bord MOET MINDER ZIJN BLADE LICHAAM

Om het risico op letsel te verminderen gebruik geen extra dunne zaagsnede

messen. De snede van het mes moet breder zijn dan

.092 y" Extra dunne zaagbladen (Minder dan .092")

kan ervoor zorgen dat het werkstuk tijdens het snijden tegen het spouwmes/de splijter klemt. Het wordt aanbevolen

dat de snede van het vervangende mes dat op deze manier wordt gebruikt zag .092" of meer zijn.

Om het risico op letsel te verminderen gebruik geen zaagbladen die zijn

gemaakt met een dikke bodyplaat. Als de vervangingszaag

De dikte van de bladplaat is groter dan 0,071", de splijtmes/splitter zou niet goed als een

hulp om terugslag te verminderen. De vervangende bladen De plaatdikte moet kleiner zijn dan .071ÿ"

Om het risico op letsel te verminderen gebruik geen bladdempers

„stabilisatoren" of 'verstevigingskragen' aan beide zijkanten van een vervangend mes. Dit zijn metalen

platen die tegen de zijkanten van het blad zijn geplaatst om Verminder de doorbuiging die kan optreden bij het gebruik van dunne zaagbladen. het gebruik van deze apparaten aan beide kanten

voorkomt dat het blad goed uitgelijnd is met het spouwmes/de plijter, wat het werkstuk tijdens het zagen kan vastlopen. Eén "stabilisator"-plaat

mag alleen tegen de buitenkant van een dunne plaat worden geplaatst vervangingsblad. Deze platen zijn niet nodig bij het meegeleverde

HET MES VERVANGEN

OPMERKING: Verwijder overtollige olie van het blad voordat u het aanbrengt. installatie.

Tabel invoegen 1. 2. AFBEELDING.11 A

1. Gebruik het juiste mes om het risico op letsel te verminderen!
2. Draai het elevatiewiel met de klok mee totdat het mes stilstaat.
   zo hoog als hij maar kan.
3. Verwijder het tafelblad.
4. Steek de inbussleutel met open kop op de as van de as, terwijl u de eerste vasthoudt.

sleutel, draai de asschroef tegen de klok in los met de ringkop-inbussleutel.

1. Verwijder de asschroef en de buitenste ring.

Het blad kan nu worden verwijderd of geïnstalleerd

door het op de as te schuiven of eraf te halen.

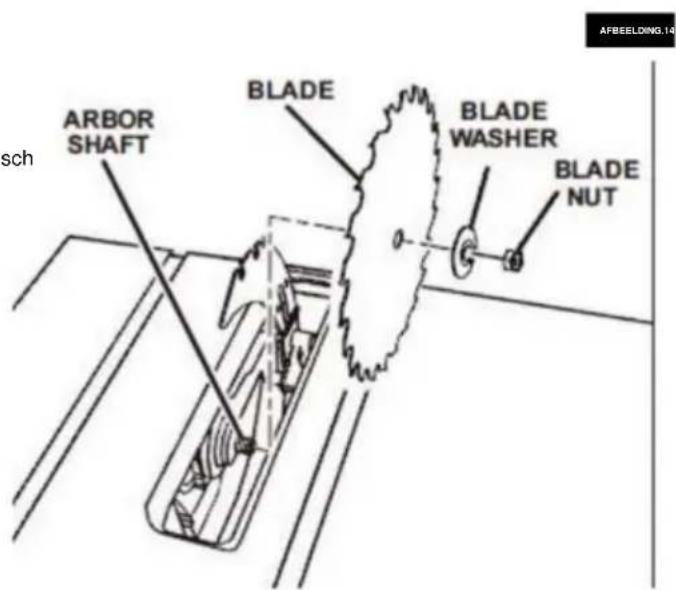

1. Monteer de binnenring, het nieuwe mes en de buitenring.

ring en asmoer zoals afgebeeld. (Fig. 14)

ervoor zorgen dat de TANDEN VAN HET MES WIJZEN NAAR BENEDEN NAAR DE

VOORAAN DE TAFEL.

1. Terwijl u de as vasthoudt met de open kop inbussleutel, gebruik de ringkop

inbussleutel om de asmoer stevig vast te draaien Met de klok mee. (Fig. 13)

8.Installeerbaar inzetstuk.

OPMERKING: De opdruk op verschillende zaagbladen is niet altijd aan dezelfde kant.

Om verwondingen door een weggeslingerd werkstuk te voorkomen, moet u de zaagblad onderdeel of bladcontact, bedien de zaag nooit zonder dat de juiste inzet op zijn plaats zit. Gebruik de tafelinzet bij het zagen.

Gebruik de dado-inzet bij het gebruik van een kubus moer.

Montage

GEBRUIK VAN CARBIDE-GETIPTE MESSEN

Ga voorzichtig om met messen met een hardmetalen punt. is erg broos en kan gemakkelijk beschadigd raken. Gebruik wees voorzichtig wanneer u de messen installeert, gebruikt of opbergt. Gebruik geen mes met een hardmetalen punt dat gebogen is of heeft kromme tanden, of als het blad scheuren heeft, gebroken is, of ontbrekende/losse carbidepunten heeft. Gebruik dit niet een mes met hardmetalen punt sneller laten werken dan zijn Aanbevolen snelheid. Zorg er bij het selecteren van een zaagblad voor dat het een snelheid heeft van meer dan 5000 tpm. Lees, begrijp en volg alle waarschuwingen en instructies die bij uw hardmetalen punt zijn meegeleverd messen.

Bevestigen van een scheurhek voor gebruik

1. Plaats de voorkant van de verstekgeleider (A) aan de voorkant rail (B). Laat de achterkant van de dwarsgeleider op de achterste rail. controleer of het verstekhek schuift vrij op de rail's.
2. Vergrendelingshendel (c) van de onderste verstekgeleider automatisch Lijn de verstekgeleider uit en bevestig deze bevalt.

zie afb. 15.

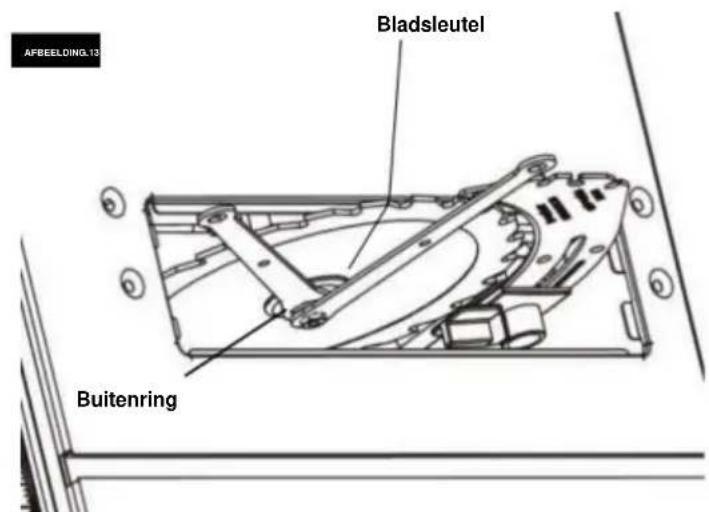

Bladsleutel Buitenring AFBEELDING 13

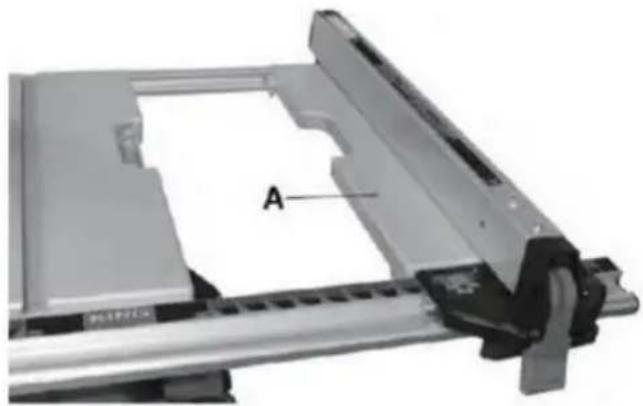

Het uitschuifbare verlengtafeltje aanpassen (Fig. 9 en Fig. 10)

De verlengtafel stelt de gebruiker in staat de lengte van de tafel te vergroten voor een grotere scheurcapaciteit.

Om de verlengtafel te gebruiken: 1. Ontgrendel of verwijder

de scheurgeleider van de tafel. 2. Ontgrendel de verlengtafel (A) door de verlengvergrendelingshendel (B) los te maken, schuif de

verlenging tot de gewenste breedte. Gebruik de schaal op de voorste rail wanneer een specifieke breedte is gewenst.

1. Zodra de verlenging in de gewenste positie staat, draait u de locK-hendel (B) vast om deze vast te zetten.

de verlenging op zijn plaats. De rip fence kan nu worden geinstalleerd zoals afgebeeld in.

1. Vergrendelingshendel (B) bevindt zich onder de tafel.

De bladhoogte aanpassen

Om persoonlijk letsel te voorkomen altijd de stekker uit het stopcontact halen

van de stroombron wanneer u aanpassingen maakt.

Let op: Een 90-snede heeft een schuine hoek van 0 en een snede van 45.

heeft een schuine hoek van 45°

1. Draai het elevatiewiel met de klok mee en til het op.

de blad naar zijn maximale hoogte (Fig. 23). 2. Ontgrendel de schuine vergrendelingshendel (B). 3. Duw het buitenste handwiel naar binnen en draai het vervolgens

(A)Om de schuine hoek van het blad aan te passen, draait u het tegen de klok in om de schuine hoek te vergroten. hoek van het blad. 4. Zodra

de gewenste schuine hoek is bereikt, vergrendelt u de schuine vergrendelingshendel (B)

B A

Aanpassingen

UITLIJNEN VAN DE RIP FENCE

WAARSCHUWING:

Om persoonlijk letsel te voorkomen

AFBEELDING.29

trek altijd de stekker uit het stopcontact

van de stroombron voordat u iets doet aanpassingen.

De langsgeleider moet evenwijdig zijn aan de zaagblad om TERUGSLAG te voorkomen bij scheuren.

Zorg ervoor dat u bij het verplaatsen van de scheurgeleider Ontgrendel en vergrendel het hek met de railvergrendeling handvat en gebruik de voorste railknop om de hekpositie.

WAARSCHUWING

Om persoonlijk letsel te voorkomen zorg er altijd voor dat de

De langsgeleider wordt vergrendeld voordat er langssnedes worden gemaakt.

1. Til beide afschermingsbarrières omhoog tot hun vergrendelde positie positie (Figuur 29).

2. Draai het elevatiewiel en til het blad op zo hoog als het maar kan.

3. Lijn het blad uit met de sleuven van de verstekgeleider per instructies: BLAD PARALLELLE AFSTELLING NAAR DE VERSTEKMAATSLEUVEN.

4. HET MES PARALLEL AAN DE RIP HEK.

5. Bevestig de locK-hendels aan beide zijden van de schutting.

Basisbediening van de tafelzaag

VEILIGHEIDSSCHAKELAAR

LET OP: Deze tafelzaag heeft een veiligheidsvoorziening dat helpt onbedoeld starten te voorkomen. Wanneer

De stroom naar de zaag wordt onderbroken, het gereedschap schakelt over op de uit-modus. Zodra de stroom is hersteld, Ik zal ook weer aan moeten worden gezet.

Om de zaag aan te zetten: druk op de groene knop (Fig. 39).

Om de zaag uit te schakelen: druk op de rode peddel (die de rode uitschakelaar indrukt (onder) (Fig. 39).

RESETKNOP (POWER RESET)

Deze zaag wordt geleverd met een over lo-advertentie resetknop Als de .zaagmotor

over lo voegt een veiligheid toe

mechanisme stopt de motor automatisch a lly door motor over -

loa ding of lo w vo Theater.

Om te voorkomen dat de motor over-lo gaat en om te verminderen

Controleer de motor of controleer de stroomtoevoer.

Laat de motor afkoelen en druk dan, op

de resetknop indrukken en de zaag opnieuw opstarten. Als de

zaag start niet opnieuw , wacht even

toevoeging a 15 minuten voor het opnieuw opstarten.

Basisbediening van de tafelzaag

De Blade Guard is ontworpen voor

Modulariteit, waardoor het mogelijk is om meerdere combinaties van de twee hoofdcomponenten te gebruiken y 1)

Spiemes / Splitter, 2) Hoofdbarrièrebescherming, (Fig. 41). Elke tijdensverplaatsing.

verwijderd om een snede te voltooien zou moeten zijn

onmiddellijk opnieuw geïnstalleerd wanneer u klaar bent. Zie

"De biade guard bevestigen" voor gedetailleerde informatie. installatie-instructies. Al-manieren om te onthoude

dat de beste ongevallenpreventie is de operator,s gebruik van gezond verstand en alertheid te allen tijde bij het gebruik van de tafelzaag.

OPMERKING: Om de hoofdbescherming optimaal te

beveiligen voor verplaatsing, moet u het blad in de laagste stand

shoudt de bescherming stevig op het tafelblad en voorkomt

schade door het heen en weer slingeren van de bescherming

tijdensverplaatsing.

BLADE BEVEL CONTROL

De bladhoogte moet hoger (boven) de bovenkant van het te snijden werkstuk.

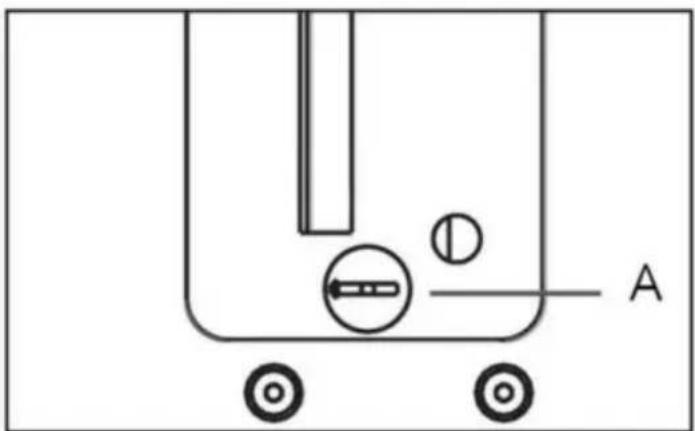

Draai de ronde hendel le (A) om het blad op de juiste stand te zetten vereiste diepte.

- AnticLockwise: kleinere snijdiepte

-Clockwise: Grotere snijdiepte.

Basisbediening van de tafelzaag

WERK HULP

Voordat u hout op uw zaag zaagt, moet u alle de "Basis zaagbewerkingen."

Merk op dat om een aantal van de bezuinigingen te kunnen maken, het nodig is nodig om bepaalde apparaten te gebruiken, "werkhulpen", Zoals de duwstok, de duwstok en het hulphek, die je zelf kunt maken.

Nadat u een paar oefensnedes hebt gemaakt, maakt u deze "helpers" voordat u met een project begint. de "duwstok" eerst. (Een duwstok is bijgeleverd de).

AFBEELDING.44 Werkstuk Einde 314 Fig is 1-112 114 114 114 15 45° Inkeping

DUWSTOK EN DUWBLOK

Maak de duwstok met behulp van een stuk 1X2 zoals afgebeeld (Figuur 44).

Maak het duwblok met behulp van stukken multiplex van 3/8 inch A en 3/4" hardhout B (Fig. 45).

Het kleine stukje hout, 1/2" X 3/8" X 2-1/2", moet aan het multiplex worden GELIJMD... NIET DOEN

Gebruik NAGELS. Dit is om te voorkomen dat het zaagblad bot wordt als u per ongeluk in de duwzaag snijdt. blok.

Plaats de handgreep in het midden van het multiplex en bevestig het met lijm en houtschroeven.

Gebruik een duwstok wanneer het hek 5 cm of langer is. meer van de blade. Gebruik een duwblok wanneer de de werking is te smal om het gebruik van een duw toe te staan stok. Voor correct gebruik, zie "Ripping" en "Bevel Secties scheuren."

De duwstok of het blok moet op de plaats worden gebruikt van de hand van de gebruiker om het materiaal alleen tussen het hek en het mes te geleiden.

bij gebruik van een duwstok of duwblok, de achterliggende uiteinde van het bord moet vierkant zijn. Een duwstok of blok tegen een ongelijk uiteinde kan eraf glijden of duwen het werk weg van het hek.

AFBEELDINO.45 4-3l4 A 12 5 3l8 3l8 3l8 2-1l2 5-1l8 Deze randen moeten parallel zijn B

taan AFBEELDING.40 25 8 EN 314 5 4-112

LET OP: Alle afmetingen zijn in inches.

EEN VEERBORD MAKEN

Figuur 46 illustreert de afmetingen voor het maken van een typisch verenbord. Het zou gemaakt moeten zijn van een recht stuk hout dat vrij is van knoesten of scheuren. De kerf moet ongeveer 1/4" uit elkaar liggen (Fig. 46).

Basisbediening van de tafelzaag

WAARSCHUWIN

Draag altijd gehoorbescherming ijdens het snijden en handschoenen.

bij het hanteren van zaagbladen.

GEBRUIK VAN DE RIP FENCE

SPOREN worden uitgevoerd met behulp van de RIP FENCE samen met de HULPHEK/WERK ONDERSTEUNING, DUWSTOK OF DUWBLOK.

WAARSCHUWING

Voor uw eigen veiligheid, altijd neem de volgende veiligheidsmaatregelen in acht

voorzorgsmaatregelen, naast de veiligheidsinstructies op pagina 3, 4, 5 en 6.

1. Maak deze sneden NOOIT VRIJHAND (zonder de langsgeleider of hulpstukken te gebruiken indien nodig), omdat het zaagblad dan los kan raken. vastlopen in de snede en een TERUGSLAG veroorzaken.

2. Vergrendel de verstekgeleider altijd stevig wanneer deze in gebruik.

3. Verwijder de verstekgeleider van de tafel tijdens het zagen. bewerkingen waarbij gebruik wordt gemaakt van het trekhek.

4. Zorg ervoor dat de mesbescherming is geïnstalleerd alle door zaagtype sneden. Vervang de bewaker ONMIDDELLIJK na voltooiing van opnieuw zagen, sponningen maken of dado-bewerkingen.

5. Laat het blad ongeveer 1/8" boven het bovenoppervlak van het werkstuk uitsteken. Extra blootstelling van het blad zou de gevarenpotentieel.

6. Ga niet direct voor het mes staan geval van een KICKBACK. Ga aan beide kanten van het blad.

7. Houd uw handen uit de buurt van het mes en uit de buurt van het pad van het blad.

8. Als het mes tijdens het zagen vastloopt of stopt, SCHAKEL DAN DE SCHAKELAAR UIT voordat u het mes weer probeert te gebruiken. om het mes te bevrijden.

9. Reik niet over of achter het mes om Trek het werkstuk door de snede, om lange of zware werkstukken te ondersteunen, om kleine afgesneden stukken materiaal, of VOOR EEN ANDERE REDEN.

10. Pak geen kleine stukjes afgesneden materiaal van de tafel. VERWIJDER ze door ze met een lange stok van de tafel af te duwen. Anders zouden ze naar je teruggegooid kunnen worden door de achterkant van het blad.

11. Verwijder geen kleine stukjes afgesneden materiaal die in de machine vast kunnen komen te zitten. beschermkap terwijl de zaag draait. DIT KAN UW HANDEN IN GEVAAR BRENGEN of een TERUGSLAG veroorzaken. Zet de zaag UIT en koppel de stroombron los. Nadat de blad is gestopt met draaien, til de bescherming op en verwijder het stuk.

12. Als het werkstuk krom is, leg dan de CONCAVE kant OMLAAG. Dit voorkomt dat het schommelend terwijl het gescheurd wordt.

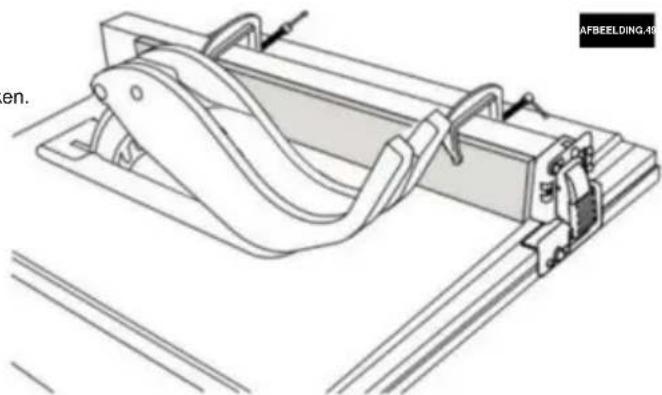

dBij het gebruik van dado-accessoires moet een hulppaneel worden gebruikt. Dit zal helpen voorkomen schade aan het aluminium hek. De bekleding moet gemaakt zijn van 3/4 inch dik hout (Fig. 49).

Benodigde

onderdelen: 3/4" dikke houten plaat (massief of multiplex) op maat gezaa maat.

Twee (2) klemmen.

De bekleding wordt op dezelfde hoogte gemaakt (2-3/4") als het hek en kan werken met de bladbescherming systeem op zijn plaats bij het verplaatsen van het hek om contact te maken met het blad. Gebruik twee klemmen om de 3/4 2,5 cm dikke houten plank aan de verstekgeleider. de

OPMERKING: Het hulppaneel moet ook kan worden gebruikt bij het snijden van materiaal kleiner dan 3/16" dän.

Basisbediening van de tafelzaag

SCHEUREND

RIPPING staat bekend als het snijden van een stuk hout met de nerf, of in de lengterichting. Dit wordt gedaan met behulp van de rip hek. Plaats het hek op de gewenste BREEDTE

OF RIP en vergrendel het op zijn plaats.

Voordat u begint met scheuren, moet u het volgende doen:

A. De zaaggeleider is parallel aan het zaagblad.

B. Het spouwmes is correct uitgelijnd met het zaagblad.

Plaats het bredere deel van het werkstuk op de kant van het hek.

SCHUINE SCHEUREN

Vermijd schuin afscheuren met het hek aan de linkerkant kant, waar mogelijk Als ik drink, scheur ik materiaal 6" of smaller, gebruik het hek aan de rechterkant van ALLEEN het blad. Dit zal meer ruimte bieden tussen het hek en het zaagblad voor gebruik van een duwstok. Als het hek links is gemonteerd, De zaagbladbescherming kan het juiste gebruik van de zaag belemmeren. een duwstok.

Wanneer de "BREEDTE VAN DE RIP" 6" en WIDER is, gebruik dan uw RECHTERhand om het werkstuk te voeden, gebruik LINKERhand ALLEEN met de hand om het werkstuk te geleiden, NIET VOEDEN het werkstuk met de linkerhand (Fig. 50).

Wanneer de "BREEDTE VAN DE RIP" 2" tot 6" breed is, GEBRUIK DAN DE DUW DE STOK om het werkstuk te voeden (Fig. 51).

Wanneer de breedte van de scheur smaller is dan 2" de duwstok KAN NIET worden gebruikt omdat de bewaker zal ingrijpen. GEBRUIK het HULPHEKWERK en DUW HET BLOK.

Het hulphek moet te allen tijde worden gebruikt de "BREEDTE VAN RIP" is minder dan 6 inch breed. Als de "BREEDTE VAN DE RIP" is van een kleinere afmeting dan de hoogte van het werkstuk, dan een opofferingshulphek van voldoende hoogte om volledig het werkstuk moet tijdens het snijden worden ondersteund gemaakt en aan het hek bevestigd.

Voer het werkstuk met de hand in tot het einde ongeveer 1" vanaf de voorkant van de tabel. Blijf voeden met behulp van de PUSH BLOK op het hulphek TOTDAT DE DE SNIJDING IS VOLTOOID (Fig. 52).

Basisbediening van de tafelzaag

HET GEBRUIK VAN DE VERSTEKMAAT

DWARSZAGEN, VERSTEKZAGEN, AFSCHUINEN SNIJDEN, SAMENGESTELDE VERSTEKZAAG en bij het SPOREN over het einde van een smalle werkstuk, wordt de VERSTEKMAAT gebruikt.

OPMERKING: bij het schuin afzagen, de bekleding bevestigen zodat het zich uitstrekt tot rechts van de verstekgeleider en gebruik de verstekgeleider in de groef aan de rechterkant vanhetblad.

Voor uw eigen veiligheid, altijd neem de volgende veiligheidsmaatregelen in acht

voorzorgsmaatregelen, naast de veiligheidsinstructies in Algemene veiligheidsregels, Veiligheidsinstructies voor tafelzagen en Aanvullende veiligheidsmaatregelen Regels.

Maak deze sneden nooit met de hand (zonder (de verstekgeleider of andere hulpmiddelen) omdat het zaagblad vast kan komen te zitten in de snede en een TERUGSLAG veroorzaken of uw vingers of hand in het mes te laten glijden.

Vergrendel de verstekmeter altijd stevig wanneer u hem gebruikt. Verwijder de verstekgeleider van de tafel tijdens alle werkzaamheden waarbij de verstekgeleider wordt gebruikt. Verstekgeleider 90. Kan worden gebruikt van 0 tot 15-3/4 inches dwarsdoorsnede.

Bij dwarsdoorsnede met het blad ingesteld op 90o of 45o ten opzichte van de tafel kan de verstekmaat worden gebruikt in ofwel gleuf op de tafel. bij het dwarssnijden en het blad is gekanteld, gebruik de sleuf aan de rechterkant van tafel waar het mes van uw lichaam is afgekeerd handen en verstekmeter.

Om de verstekhoek aan te

passen: Draai de borgknop los en stel de verstekmeter zo in dat dat de wijzer in de gewenste hoek staat, draai dan vast Vergrendelingsknop (fig. 53).

VERSTEKMAAT HULPVLAK

De verstekgeleider is ontworpen om een Hulpbekleding met voorgevormde gaten voor het bevestigen van een geschikt stuk glad recht hout. Gebruik de verstekgeleider als sjabloon om Bevestig met geschikte bevestigingsmiddelen (Fig. 54).

VOORBEELD:

- Boor gaten van 5/32" diameter door een plank van 3/4" Een dikke, 3" hoge en gewenste lengte. B. Bevestig met twee ronde kop hout nr. 12

schroeven 1-1/2" lang, niet inbegrepen (Fig. 54).

Zorg ervoor dat de schroeven nooit boven de buitenoppervlak van de bekleding. Zorg ervoor dat de bekleding de juiste werking van de zaagbladkap.

Lock Knob Miter Gauge Body Pointer

dat 314" X 3" Bord No 12, 1-112" schroeven

Basisbediening van de tafelzaag

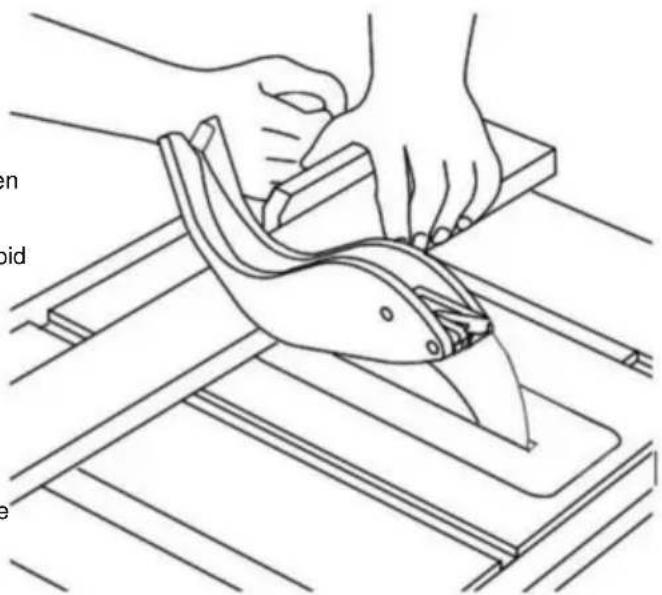

DWARSSNIJDEN

CROSSCUTTING staat bekend als het zagen van hout dwars op de draad, op 90 of vierkant met beide ed A in de f Het T S het gelt van de In de de D.E iÿs is gedaan w het is h th miter-g A ing e set bij 90ÿ (F ik · 55)

Zorg ervoor dat de bladbescherming is geïnstalleerd voor alle "doorzaag"-bewerkingen (wanneer het zaagblad snijdt volledig door de dikte van het werkstuk). Vervang de beschermkap ONMIDDELLIJK na het voltooien van de groef- of sponningsneden.

Laat het blad ongeveer 1/8" boven de grond uitsteken bovenkant van het werkstuk. Extra blootstelling zou het gevaarpotentieel vergroten.

Ga niet direct voor het mes staan, voor het geval dat van een THROWBACK (klein afgesneden stukje opgevangen door de achterkant van het blad en naar de operator gegooid). Ga aan de andere kant van het blad staan.

Houd uw handen uit de buurt van het blad en uit de pad van het blad.

Als het mes tijdens het snijden vastloopt of stopt, DRAAI DE SCHAKEL UIT voordat u probeert de mes.

Reik niet over of achter het mes om het eruit te trekken. werkstuk door de snede, om Lang of zware werkstukken, om afgesneden stukken materiaal te verwijderen, of OM EEN ANDERE REDEN.

Raap geen kleine stukjes afgesneden materiaal op van de tafel. VERWIJDER ze door ze naar achteren te duwen VAN de tafel met een lange stok. Anders kan door de achterkant van de auto naar je worden teruggegooid mes.

Verwijder geen kleine stukjes afgesneden materiaal die zijn dichtbij of kunnen vast komen te zitten in de beschermkap terwijl de zaag draait. DIT KAN UW HANDEN IN GEVAAR BRENGEN of een TERUGSLAG. Zet de zaag UIT. Nadat het blad is gestopt met draaien, til de bescherming op en verwijder de deel.

Als het werkstuk krom is, plaats dan de CONCAVE sideDOWN. Dit voorkomt dat het gaat schommelen terwijl het wordt gesneden.

De schaalverdeling op de verstekmeter biedt nauwkeurigheid voor gemiddeld houtbewerking. Waar In sommige gevallen extreme nauwkeurigheid vereist is, bijvoorbeeld bij het maken van hoeksneden, maakt u een proefsnede en

Controleer het vervolgens opnieuw met een nauwkeurige winkelhaak of gradenboog.

Indien nodig kan de verstekgeleiderkop iets worden gedraaid om eventuele onnauwkeurigheden te compenseren.

TIP: De ruimte tussen de verstekgeleider en de groef in de balk is minimaal tijdens productie. Voor maximale nauwkeurigheid bij

Gebruik altijd de verstekmeter en geef altijd de voorkeur aan één kant de groef in de tabel. Met andere woorden, beweeg niet de verstekmeter van links naar rechts tijdens het snijden houd één kant van de barrière tegen één kant van degroef.

TIP: Behandel het oppervlak van de verstekgeleiderkop. Hiermee voorkom ik dat het werkstuk gaat "kruipen" terwijl het wordt gesneden.

De verstekgeleider kan in beide richtingen worden gebruikt groeven in de tafel. Zorg ervoor dat deze vergrendeld is. Grij gebruik van de verstekgeleider in de LINKERhand groef, houd het werkstuk stevig tegen de maat hoofd met uw linkerhand en pak de vergrendelingsknop vast met uw rechterhand.

Houd bij het gebruik van de RECHTER groef de werkstuk met uw rechterhand en de vergrendelingsknop met je linkerhand.

Basisbediening van de tafelzaag

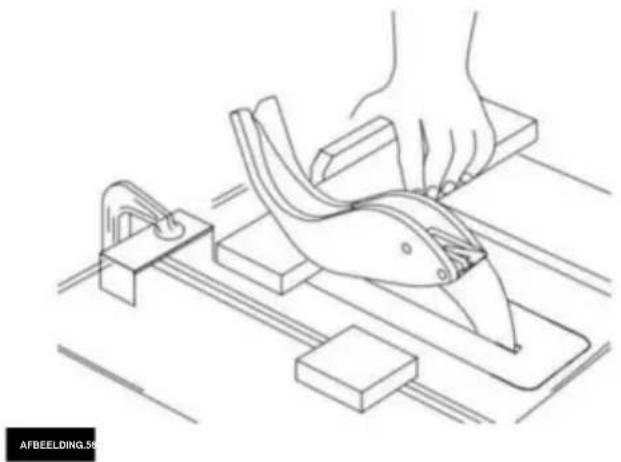

HERHAALDELIJK SNIJDEN

HERHAALDELIJK SNIJDEN is het snijden van een hoeveelheid stukken van dezelfde lengte zonder dat u hoeft te markeren elk stuk (Fig. 56). Wanneer

u herhaaldelijk sneden maakt in een lang werkstuk, zorg er dan voor dat het wordt ondersteund.

Gebruik de parallelgeleider nooit als lengte stop, omdat de snede

een stuk kan tussen het hek en de mes dat een terugslag

veroorzaakt. 1. Klem bij herhaaldelijke sneden een blok vast

van hout 3" lang tot de tafel op de gewenste plaats Lengte om als lengtestop te fungeren

Zorg ervoor dat het uiteinde van het blok bij het vastklemmen van het blok

het blok ligt ruim voor het zaagblad. Wees Zorg ervoor dat het stevig vastgeklemd

is. 2. Schuif het werkstuk langs de verstekgeleider totdat het het blok raakt, houd het dan stevig vast.
3. Maak de snede, trek het werkstuk terug en Duw het afgesneden stuk met een lange schaar van de duwstok. PROBEER HET NIET TE PULLEN OMDAT DIT UW EIGENSCHAP IN GEVAAR KAN BRENG HANDEN.

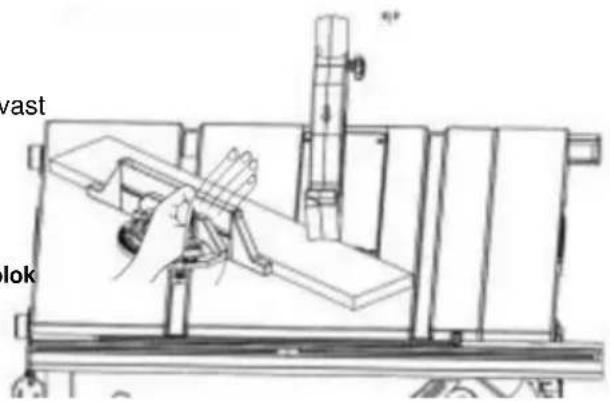

bij gebruik van de verstekgeleider in de LINKERhand groef, houd het werkstuk stevig tegen de

Houd de verstekgeleiderkop met uw linkerhand vast en pak de Vergrendel de knop met uw rechterhand.

Wanneer u de RECHTERhandgroef gebruikt, houdt u de werkstuk met uw rechterhand en de vergrendelingsknop met je linkerhand.

vast lok

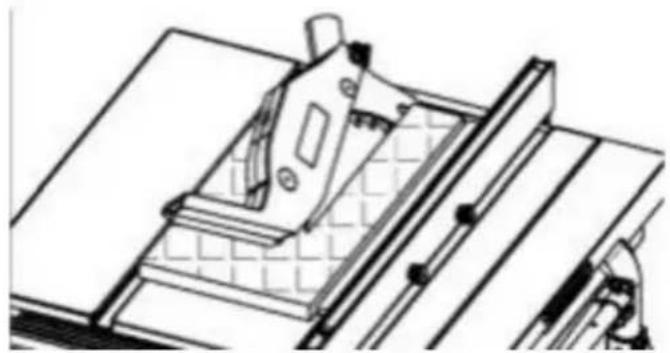

SCHUINE SNIJDING

AFGESCHUINDE CROSSCUTTING is hetzelfde als

dwarszagen, behalve dat het hout ook schuin wordt gesneden. een andere hoek dan 90 met de vlakke kant van het hout

Stel het blad in op de gewenste hoek.

Gebruik de verstekgeleider in de groef aan de RECHTERKANT of de LINKERKANT van het blad.

VERSTEK SNLIDEN, ING is het zagen van hout onder een hoek anders dan 90 met de rand van het hout. Volgen dezelfde procedure als bij het dwarssnijden

(Figuur 57).

Stel de verstekgeleider in op de gewenste hoek en Zet hem vast.

De verstekgeleider kan in beide richtingen worden gebruikt groeven in de tafel.

SAMENGESTELDE VERSTEK ZAGEN

COMPOUND MITER CUTTING is een combinatie

van verstekzagen en schuin dwarszagen.

de snede wordt gemaakt onder een andere hoek dan 90° ten opzichte van beide de rand en de vlakke kant van het hout.

Stel de verstekgeleider en het blad in op de gewenste hoek en zorg ervoor dat de verstekgeleider is vergrendeld.

Basisbediening van de tafelzaag

NIET DOORZAGEN

Voeg een 8 inch hoge vlakke plaat toe aan het hek, de Volledige lengte van het hek (Fig. 59)

AFBEELDING.50 Werk steun C "klemmen .Veerbord duw stok Veerbord

Gebruik veerplanken voor alle "niet-doorlopende"

zaagbewerkingen (wanneer de zaagbladbescherming moet worden verwijderd). Veerplanken worden gebruikt om het werk in contact te houden met het hek en de tafel als

getoond, en om kickbacks te stoppen.

Monteer de veerplanken aan het hek en de tafel als getoond, zodat de voorste randen van de veerplanken het werkstuk ondersteunen totdat de snede is voltooid.

compleet en het werkstuk is geduwd volledig voorbij de snijder (zaagblad, dado-kop, enz.) met een duwstok, zoals bij het scheuren.

Voordat u met de bewerking begint (met de zaag gedraaid) "UIT" en de snijder onder het tafeloppervlak): A. Installeer de veerplanken zodat ze druk uitoefenen

op het werkstuk; WEES POSITIEF DAT ZE ZIJN VEILIG VASTGEZET.

B. Zorg er door middel van een proef voor dat de veerplanken een terugslag voorkomen, mocht die toch optreden.

Veerplanken worden niet gebruikt tijdens niet-periodes. door zaagbewerkingen bij gebruik van de verstekzaag graadmeter.

VERVANG DE Blade Guard ZO SNEL MOGELIJK HET NIET DOORZAGEN

DE WERKZAAMHEID IS VOLTOOID.

SPOREN

Sponning is het uitsnijden van een deel van de hoek van een stuk materiaal, over een uiteinde of langs een rand (Fig. 60).

Om een RABBET te maken, zijn sneden nodig die niet helemaal doorlopen. de weg door het materiaal. Daarom is de Blade Guard moet verwijderd worden.

1. Verwijder de bladbescherming.

2. Voor het maken van sponningen langs een rand (lange zijde van het werkstuk) zoals afgebeeld, voegt u een bekleding toe die ongeveer zo hoog is als de breedte van het werkstuk. de rip fence. Pas de rip fence en blad aan naar de vereiste afmetingen, maak dan de zaag eerst met het bord plat op de tafel, volgens de opstelling die is afgebeeld in Afb. 60. Maak een tweede snede met het werkstuk op de rand. Volg alle voorzorgsmaatregelen, veiligheidsinstructies en bedieningsinstructies voor het scheuren of scheuren typebewerkingen, inclusief veerborden en duwstok, enz.

3. Voor het maken van een sponning over een uiteinde, voor werkstukken van 10-1/2" en smaller, maakt u de sponningsnede me bord plat op de tafel. Met behulp van de verstekgeleider voorzien van een bekleding, volg dezelfde procedures en instructies voor het dwarszagen, waarbij opeenvolgende sneden over de breedte van het werkstuk worden gemaakt om de gewenste snijbreedte te verkrijgen. GEBRUIK NIET het geleiderail voor het maken van sponningen aan het uiteinde.

4. INSTALLEER Blade Guard ONMIDDELLIJK NA VOLTOOIING VAN DE RABBETING WERKING.

Met de dado-kop kunnen ook sponningsneden in één doorgang van het werkstuk over de frees worden gemaakt.

AFBEELDING.60 Eerste snede Sponning tweede snede KONIJNENALONG DE RAND SPORENOVER HET EINDE

Basisbediening van de tafelzaag

SPECIALE SNIJTECHNIEKEN

Probeer niet om uit te voeren

zuinigingen die niet in deze handleiding worden behandeld.

handleiding, tenzij u grondig bekend bent met procedures en bevestigingen. Deze typen

sneden omvatten, maar zijn niet beperkt tot, taps toelopende sneden en complexe niet-doorsnijdende,. Dit tafelzaag is een zeer veelzijdig gereedschap, geschikt voor het uitvoeren van een breed scala aan zeer gespecialiseerde stukken die niet in deze categorie vallen handmatig.

zie uw lokale bibliotheek voor boeken over houtbewerking technieken, zoals: Het complete boek van stationaire kracht Tool Technieken door R.J. De christoforo of Tafelzaagtechnieken door R. cliffe.

SNIJDEN VAN METALEN EN METSELWERK

Deze tafelzaag wordt niet aanbevolen voor het zagen van metalen, zoals

aluminium of koper, zelfs niet met een speciaal mes dat ontworpen is om deze materialen te snijden.

Deze tafelzaag is niet aanbevolen. Aanbevolen voor het zagen van alle zelfs met slijpschijven.

Onderhoud van uw tafelzaag

SMERING

De tandwielkast is volledig gesmeerd bij de fabriek. Echter, na zes maanden tot één jaar, afhankelijk van het gebruik, is het verstandig om uw Ga naar het dichtstbijzijnde servicecentrum voor het volgende:

. Borstels vervangen.
. onderdelen gereinigd en geïnspecteerd.
. Opnieuw gesmeerd met nieuw smeermiddel.
. Elektrisch systeem getest.
. Alle reparaties.

De volgende onderdelen moeten af en toe worden geolied met SAE nr. 20 of nr. 30 olie, of wD 40

1. Zwenkwielen, steunstangen en tandwielen.
2. Zijrails en steunen.
3. Tafelvergrendelingsnokken (voor en achter).

Onderhoud van uw tafelzaag

Gevaar!

Trek altijd de stekker uit het stopcontact voordat u met schoonmaakwerkzaamheden beginnen.

1. Controle •

Zorg dat alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing vrij van vuil en stof voor zover Veeg de apparatuur zo mogelijk af met een schone doek of blaas het met perslucht op

Lage druk. • Wij

raden u aan het apparaat schoon te maken onmiddellijk elke keer dat u klaar bent gebruik

het. • Reinig de apparatuur regelmatig met een vochtige doek. doek en wat zachte zeep. Niet gebruiken reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststof onderdelen van de apparatuur aantasten.

Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch vergroot ook het risico op een elektrische schok.

2. Koolborstels

Bij overmatige vonken moet u de koolborstels uitsluitend gecontroleerd door een gekwalificeerde elektricien.

Gevaar! De koolborstels mogen niet vervangen door iemand anders dan een gekwalificeerde elektricien.

1. Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud nodig hebben. 4. Bestellen van vervangende onderdelen: Vermeld bij het bestellen de volgende gegevens.

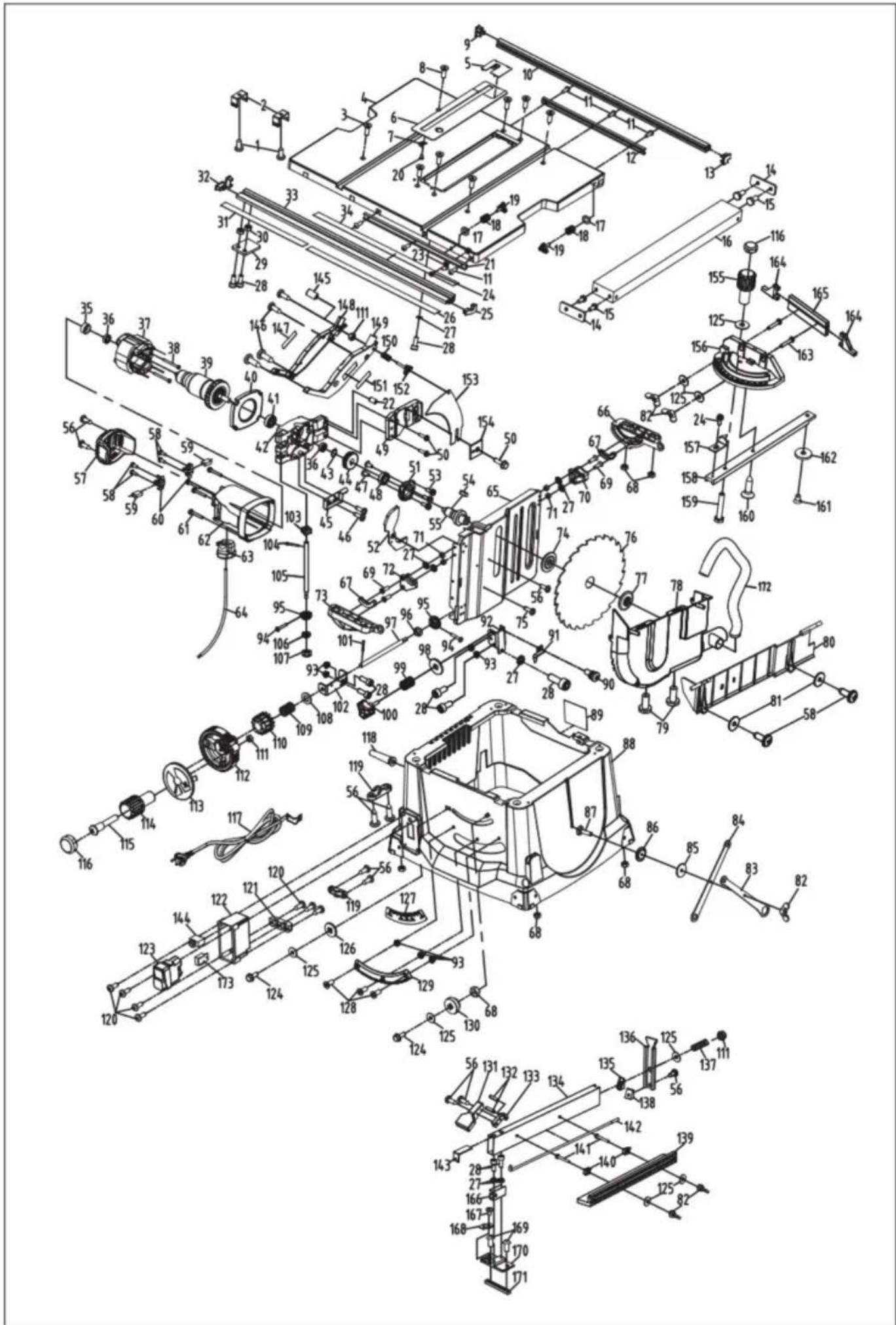

Bestellen van vervangende

onderdelen: Type machine

- Artikelnummer van de machine

. Identificatienummer van de machine

• Vervangend onderdeelnummer van het onderdeel vereist

Probleemoplossing

WAARSCHUWING

Zet de schakelaar op "UIT" en haal altijd de stekker uit het stopcontact voordat u met het oplossen van problemen begint.

PROBLEEM	oorzaak	OPLOSSING
Zaagwilnietstarten	Het netsnoer is niet aangesloten.	plugsawin.
	Zekering of stroomonderbroker is doorgeslagen.	Vervang de zekering of reset de geactiveerde stroomonderbreker.
	snoer beschadigd.	Havecord replacedbYanAuthorizedVEVOR servicecentrumofservicestation.
	Uitgebrande schakelaar.	HaveswitchreplacedbYanAuthorizedVEVOR servicecentrumofservicestation.
Blade komt niet op snelheid	Verlengsnoerte lichtofte lang.	Vervang met een geschikt snoer.
	Laag aanbodspanning.	Neem contact op metYourelctriccompanY.
Overmatige trillingen	Het is niet gelukt de vergrendelingshandel goed vast te draalen.	zie het gedeelte 'Uw tafelzaag leren kennen'.
	Bladeuitbalans.	Gooi Blade weg en gebruik een ander blad.
	zaagnietgemonteerdveilig!Yom te staan ofwerkbank.	Draai alle montagematerialen vast, zie "Montage het gedeelte "Tafelzaag".
	Arbor Moernietvast.	zie het gedeelte "AssembIY", "changingTheBlade."
snijdt,bindt,brandt,blokkeert motor tijdens het scheuren	Dubbel blad met een verkeerde vertanding.	slijpofvervangblad.
	Kromgetrokken plank.	Zorg ervoor dat de holle kant of de lage kant naar voren wijst "OMLAAG" en voedt zich langzaam.
	Ripfencenotparalleltoblade.	zie het gedeelte "Aanpassingen" "Uitlijnen" "Scheuromheining."
	Sloopmes niet goed uitgelijnd.	zie het gedeelte "Aanpassingen", "Splijtmes" Uitlijning."
cutnottrueat90o of45opposites	Uitlijningsschroevenniet aangepast juist.	zie het gedeelte "Aanpassingen", "Aanpassing van de geleidingsrail" ParalleltoMiter-meters."
Plastic smeltsorbladetpsoverheatwhensnijden	Voedingsnelheid naar hoog.	Langzame toevoersnelheid door het blad.
	Bladestinietscherp	slijpenofvervangen
Kantelvergrendelingshendelhoogtewielmoeilijk te verplaatsen	Bevellockhandlenotloosenedwhen het maken van een aanpassing.	zie het gedeelte "Leer uw tafelzaag kennen", "Biade Tilt Lock-knop."
	zaagsel op diepte schroefdraad.	zie het gedeelte "Onderhoud van uw tafelzaag", "Smering".
circuitBreakerTrips	De stroomonderbreker schakelt herhaaldelijk uit tijdens het uitschakelen.	Vervang het blad door een nieuw blad. Verminder kracht die tijdens het snijden op het werkstuk wordt uitgeoefend.

Hoofdtafelafmetingen 650x576mm

Zaagcapaciteit voor rechts 625mm

snijhoogteMax ....85mm/

90ÿ ....55mm/45ÿ

Hoogteverstelling .... Oneindig 0-85 mm

Kantelzaagbeugel Oneindig 0-45 mm.

Extractorsocket .... y35mm

gewicht Ca.27,5kg

Bedrijfsmodi625%: continue werking met stationair draaien

(cyclustijd10 minuten).

Om er zeker van te zijn dat de motor niet te heet wordt, mag deze

maximaal 25% van de cyclus op

het opgegeven vermogen draaien en mag deze daarna 75% van de cyclus in bedrijf blijven.

Gevaar!

Geluid en trillingen.

Geluids- en trillingswaarden werden gemeten in

overeenstemming met EN61029.

LpAsGeluidsdrukniveau 91dB(A)

KpOnzekerheid 3dB

LwAsGeluidsvermogensniveau 104dB(A)

KwOnzekerheid De 3dB

genoemde waarden zijn emissiewaarden en niet

noodzakelijkerwijs betrouwbare werkplekwaarden.

Hoewel er een verband bestaat tussen emissie- en

immissieniveau, is het onmogelijk om bepaalde conclusies

te trekken over de noodzaak van aanvullende voorzorgsmaatregelen.

Factoren die van invloed kunnen zijn op het werkelijke

immissieniveau op de

werkplek zijn onder andere de duur van de impact, het type ruimte en andere bronnen van

geluid, enz., bijvoorbeeld het aantal machines en andere

aangrenzende handelingen.

Betrouwbare werkplekwaarden kunnen van land tot land verschillen. Met deze informatie

zou de gebruiker ten minste een betere beoordeling moeten

kunnen maken van de gevaren en risico's die ermee gepaard gaan.

Ø254±0.5 0.25 A 10°±2° Ø30" Ø1 A-A' 10:1

a' ø254±0.5 ∅ 0.25 A 10°±2" ø15.87 1 2 A-A' H=1 en. nte
