TISCHKREISSÄGE

MODELL:M1H-ZP5-254D-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.comlsupport

Dies ist die Originalanleitung. Bitte lesen Sie alle Anleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Inhaltsverzeichnis

Allgemeine Sicherheitsregeln---- 3

Allgemeine Sicherheitsregeln---- 4

Sicherheitshinweise für Tischkreissägen----4

Sicherheitshinweise für Tischkreissägen----5

Zusätzliche Sicherheitsregeln---- 6

Motordaten und Elektrik

Anforderungen---- 8

Symbole---- 9

Glossar---- 12

Auspacken und Inhalt prüfen ----14

Montage---- 15

Anpassungen---- 23

Grundlegende Bedienung einer Tischkreissäge 26

Wartung Ihrer Tischkreissäge----36

Fehlerbehebung----38

TECHNISCHE DATEN---- 39

Blutwarnung

Ein Teil des Staubes, der durch Schleifen, Sägen, Bohren und andere Arbeiten entsteht, Bautätigkeiten enthalten Chemikalien, die bekanntermaßen Krebs, Geburten

Defekte oder andere Fortpflanzungsschäden.

Einige Beispiele dieser Chemikalien Sind:

. Blei aus bleihaltigen Farben,

. Kristalline Kieselsäure aus Ziegeln und Zement Und

andere Mauerwerksprodukte und

Arsen und Chrom aus chemisch behandeltes Holz.

Ihr Risiko durch diese Belastungen variiert, je nachdem, wie häufig Sie diese Art von Arbeit verrichten. Reduzieren Sie Ihre Belastung mit diesen Chemikalien: in einem gut belüfteten Bereich und arbeiten Sie mit zugelassenen Sicherheitsausrüstung, wie Staubmasken die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel herauszufiltern.

Vermeiden Sie längeren Kontakt mit Staub von Schleifen, Sägen, Schleifen, Bohren und andere Bautätigkeiten. Tragen Sie Schutz Kleidung und waschen Sie die betroffenen Stellen mit Seif und Wasser. Staub kann in Ihr Mund oder Augen oder das Liegen auf der Haut kann die Aufnahme schädlicher Chemikalien fördern.

Allgemeine Sicherheitsregeln

ACHTUNG

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu

Stromschlag, Feuer und/oder schwere Verletzungen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN FÜR SPÄTERE VERWENDUNG AUF.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug bzw. Ihr batteriebetriebenes (kabelloses) Elektrowerkzeug.

SICHERHEIT AM ARBEITSBEREICH

halten Sie den Arbeitsbereich sauber und gut beleuchtet. dunkle Bereiche sind eine Unfallgefahr.

Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden.

Funken, die den Staub oder die Dämpfe entzünden könnten.

Halten Sie Kinder und umstehende Personen fern, während Bedienung eines Elektrowerkzeugs. Ablenkungen können dazu führen, Sie verlieren die Kontrolle.

ELEKTRISCHE SICHERHEIT

Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Modifizieren Sie das Plug-In auf keinen Fall. Verwenden Sie nicht alle Adapterstecker mit geerdetem

Elektrowerkzeuge. unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.

Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie Rohre, Heizkörper, Herde und Kühlschränken. Es besteht ein erhöhtes Risiko von Stromschlag, wenn Ihr Körper geerdet ist.

Setzen Sie Elektrowerkzeuge nicht dem Regen oder Nässe aus. Das

Eindringen von Wasser in ein Elektrowerkzeug erhöht es besteht die Gefahr eines Stromschlags.

Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niema

Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder

bewegliche Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden ein Verlängerungskabel, das für den Außenbereich geeignet ist. Die

Verwendung eines für den Außenbereich geeigneten Kabels verringert es besteht die Gefahr eines Stromschlags.

Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung, unvermeidbar, verwenden Sie eine Stromversorgung mit Fehlerstrom-

Schutzschalter (GFCI). Verwendung eines GFCI verringert das Risiko eines Stromschlags.

PERSÖNLICHE SICHERHEIT

Bleiben Sie wachsam, achten Sie darauf, was Sie tun und verwende gesunder Menschenverstand beim Bedienen eines Elektrowerkzeugs.

Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder

unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit während der Bedienung Der Einsatz von Kraftwerkzeugen kann zu schweren Personenschäden führen.

1, Benutzen Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Schutzausrüstung wie

wie Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelme oder Gehörschutz für geeignete

Bedingungen werden Personenschäden reduzieren.

Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass Schalter in der Aus-Position ist, bevor Sie den an Stromquelle und Akkupack anschließen,

Aufstellen oder Tragen des Werkzeugs. Das Tragen von Kraftwerkzeugen ist Ihr Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen bei denen der Schalter eingeschaltet ist, besteht eine Gefahr für Unfälle.

Entfernen Sie vor dem Einstellen alle Einstellschlüssel oder Schraubenschlüssel Einschalten des Elektrowerkzeugs. Ein Schraubenschlüssel oder Links an einem rotierenden Teil des Elektrowerkzeugs befestigtl kann zu Personenschäden führen.

Überstrecken Sie sich nicht. Achten Sie auf einen sicheren Stand und Gleichgewicht zu jeder Zeit. Dies ermöglicht eine bessere Kontrolle der Kraft auch in unerwarteten Situationen.

Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder als für hänge Haare können in beweglichen Teilen hängen bleiben.

Sind Geräte vorhanden für den Anschluss von Stellen Sie sicher, dass die Staubabsaug- und -auffangeinrichtungen angeschlossen sind und ordnungsgemäß verwendet werden. Durch die Verwendung von Staubabsaugung können staubbedingte

Lassen Sie sich nicht durch häufigen Gebrauch verwöhnen von Werkzeugen lassen Sie selbstgefällig werden und

Sicherheitsgrundsätze für Werkzeuge ignorieren. Eine unvorsichtige Handlung und kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie die richtige Elektrowerkzeug für Ihren Einsatzzweck. Die richtige

en Sie Elektrowerkzeuge erledigen die Arbeit besser und sicherer für die es entwickelt wurde.

Allgemeine Sicherheitsregeln

Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter nicht ein- und ausschalten. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku (sofern abnehmbar) aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Elektrowerkzeuge. Solche vorbeugenden Sicherheitsmaßnahmen Reduzieren Sie das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie keine Personen damit arbeiten, die damit nicht das Elektrowerkzeug oder diese Anleitung zum Betrieb des Elektrowerkzeugs. Elektrowerkzeuge sind gefährlich in den Händen ungeschulter Benutzer.

Warten Sie Elektrowerkzeuge und Zubehör. Fehlausrichtung oder Blockieren beweglicher Teile, Bruch von Teilen und sonstiger Zustand die den Betrieb des Elektrowerkzeugs beeinträchtigen können beschädigt ist, lassen Sie das Elektrowerkzeug reparieren, be viele Unfälle sind auf mangelhafte Wartung zurückzuführen.

auch die Kraft bleibt erhalten.

Halten Sie Schneidwerkzeuge scharf und sauber. gepflegte Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger zum Verklemmen und sind leichter zu kontrollieren.

Verwenden Sie Elektrowerkzeug, Zubehör und Werkzeugaufsätze usw. gemäß dieser Anleitung unter Berücksichtigung Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Einsatz des Elektrowerkzeugs für Andere als die beabsichtigten Operationen könnten Ergeben Sie sich in einer Gefahrensituation.

Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Vertraut sind. Hande und Greifflächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

SERVICE

Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten nur von einem Fachbetrieb repariert werden, der nur identische Ersatzteile verwendet. Dadurch wird die Sicherheit des Die Stromversorgung bleibt erhalten.

Sicherheitshinweise für Tischkreissägen

SCHUTZHINWEISE

Schutzvorrichtungen müssen in einwandfreiem Zustand und ordnungsgemäß montiert sein.

Schutz, der lose, beschädigt oder nicht funktionsfähig ist ordnungsgemlss muss repariert oder ersetzt werden.

Benutzen Sie immer Sägeblattschutz, Spaltkeil und für jeden Durchschnitt. Für

Durchschnittsoperationen, bei denen das Sägeblatt schneidet vollständig durch die Dicke des Werkstücks, der Schutzvorrichtung und anderer Sicherheitseinrichtungen Helfen Sie, das Verletzungsrisiko zu verringern.

Befestigen Sie das Schutzsystem sofort wieder nach Abschluss einer Operation (wie Falzen, Nuten oder Nachsägen), die das Entfernen der Schutzvorrichtung, des Spaltkeils erfordert

andlor. Der Schutz, das Spaltmesser und die Hilfe zum Reduzieren Sie das Verletzungsrisiko.

Stellen Sie sicher, dass das Sägeblatt nicht mit dem Schutzhaube, Spaltkeil oder Werkstück vor dem Schalter eingeschaltet ist. Unbeabsichtigter Kontakt dieser Gegenstände mit dem Sägeblatt können eine gefährliche Zustand.

Stellen Sie den Spaltkeil wie in dieser Anleitung beschrieben ein. Falsche Abstände, Positionierung und die Ausrichtung können dazu führen, dass der Spaltkeil die Rückschlagwahrscheinlichkeit nicht mehr wirksam verringert.

Damit der Spaltkeil funktioniert, müssen sie in das Werkstück eingreifen.

Der Spaltkeil und sind unwirksam beim Schneiden von Werkstücken, die zu kurz für den Eingriff sind.

Spaltkeil und Rückschlagsicherung. Unter diesen Bedingungen ist ein Rückschlag nicht möglich.

verhindert durch Spaltkeil und Rückschlagsicherung Gerät.

Sicherheitshinweise für Tischkreissägen

Verwenden Sie das passende Sägeblatt für den Späften Sie niemals um oder über eine rotierende Säg

Spaltkeil. Damit der Spaltkeil richtig funktioniert, muss de Beim Greifen nach einem Werkstück kann es zu einem Der Sägeblattdurchmesser muss mit der entsprechenden unbeabsichtigten Kontakt mit dem sich bewegenden Sägeblatt kommen.

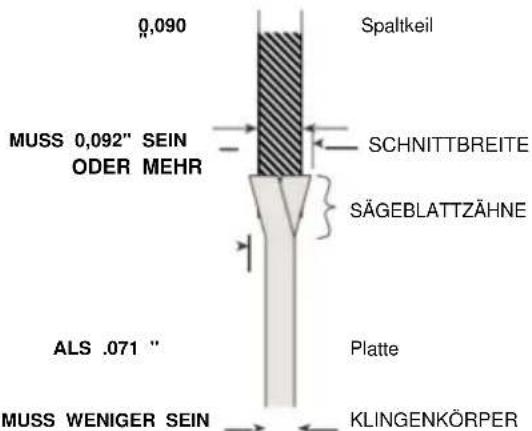

Spaltkeil und Sägeblattkörper müssen dünner als die Dicke des Spaltkeils und Die Schnittbreite des Sägeblattes muss größer sein als die Dicke des Spaltkeils.

SCHNEIDVERFAHREN WARNHINWEISE

Legen Sie niemals Ihre Finger oder

Hände in der Nähe oder in der Linie

des Sägeblattes. Ein Moment der Unaufmerksamkeit oder ein

Der Schluck könnte Ihre Hand zum Sägeblatt führen und zu schweren Personenschäden führen.

Das Werkstück nur entgegen der Drehrichtung in das Sägeblatt bzw. den Fräser einführen. Das

Werkstück in gleicher Richtung wie das Sägeblatt ein. Wenn das Sägeblatt über dem Tisch rotiert, kann dies z das Werkstück und Ihre Hand werden hineingezogen das Sägeblatt.

Benutzen Sie den Gehrungsanschlag niemals zum Vorschieben des

Werkstücks beim Längsschneiden und verwenden Sie nicht den Längs

Anschlag als Längenanschlag beim Querschneiden mit

der Gehrungsanschlag. Führen Sie das Werkstück mit der Parallelanschlag und Gehrungsanschlag gleichzeitig erhöht die Wahrscheinlichkeit des Verklemmens des Sägeblattes und Rückschlag.

Beim Längsschneiden immer das Werkstück Vorschubkraft zwischen Anschlag und Säge

Sägeblatt. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlag und Sägeblatt kleiner ist als

150 mm, und verwenden Sie einen Schiebeblock, wenn dieser Abstand weniger als 50 mm beträgt.

„Arbeitshilfsgeräte“ halten Ihre Hand in sicherem Abstand das Sägeblatt.

Benutzen Sie nur den Schiebestock, der vom Hersteller geliefert wird oder gemäß

der Anleitung. Dieser Schiebestock sorgt für ausreichend Abstand der Hand zum Sägeblatt.

Benutzen Sie niemals einen beschädigten oder abgeschnittenen Schiebest. Ein beschädigter Schiebestock kann brechen und zu Hand zum Einführen in das Sägeblatt.

Führen Sie keine Arbeiten „freihändig“ durch. Verwenden Sie immer entweder den Parallelanschlag oder die Gehrungss-Messlehre zum Positionieren und Führen des Werkstücke

„Freihand“ bedeutet, dass Sie Ihre Hände zum Stützen verwender oder führen Sie das Werkstück, anstelle eines Parallelanschlags oder Gehrungsanschlag. Freihandsägen führt zu Fehlausrichtung, Verklemmen und Rückschlag.

Zusätzliche Werkstückunterstützung für die Rückseite und/oder Seiten des Sägetisches für lange und oder breite Werkstücke, um sie waagerecht zu halten und/oder breites Werkstück neigt zum Schwenken auf die Tischkante, wodurch ich die Kontrolle verlor, sah Klemmen der Klinge und Rückschlag.

Führen Sie das Werkstück mit gleichmäßiger Geschwindigkeit vor das Werkstück verbiegen oder verdrehen. Bei Blockierungen das Werkzeug sofort ausschalten, den Netzsteck

Werkzeug und beseitigen Sie die Blockierung. Blockieren des Sägeblattes durch das Werkstück kann einen Rückschlag verursachen oder das

Entfernen Sie keine Schnittstücke bei laufender Säge. Das Material kann zwischen dem Anschlag oder in der Sägeblattschutz und das Sägeblatt ziehen Ihre

Finger in das Sägeblatt. Schalten Sie die Säge aus und warten Sie, bis das Sägeblatt zum Stillstand kommt, bevor Sie es herausnehmen.

Material

Verwenden Sie einen Hilfszaun in Kontakt mit dem Tischop beim Längsschneiden von Werkstücken unter 2 mm

dick. Ein dünnes Werkstück kann sich unter dem Riss verkeilen Zaun und verursachen einen Rückschlag.

RÜCKSCHLAGURSACHEN UND ZUGEHÖRIGE WARNHINWEISE

Rückschlag ist eine plötzliche Reaktion des Werkstücks aufgrund zu einem eingeklemmten, verklemmten Sägeblatt oder einer falsch ausgerichteten

Schnittrichtung des Werkstückes in Bezug zur Säge oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Parallelanschlag oder anderen festes Objekt.

Am häufigsten bei einem Rückschlag wird das Werkstück Wird mit dem hinteren Teil der Säge vom Tisch abgehoben Sägeblatt und wird in Richtung des Bedieners geschleudert. Ein Rückschlag ist die Folge von Fehlgebrauch

der Säge und/oder falschen Betriebsverfahren oder -bedingungen un durch die Einhaltung der entsprechenden Vorsichtsmaßnahmen vermieden werden. unten.

Stehen Sie niemals direkt im Sägeblatt. Positionieren Sie Ihren Körper immer auf der gleichen Seit des Sägeblattes als Anschlag. Rückschlag kann

das Werkstück mit hoher Geschwindigkeit auf jeden zu schleudern, der vor und in einer Linie mit der Säge steht blade.

Sicherheitshinweise für Tischkreissägen

Greifen Sie niemals über oder hinter das Sägeblatt zum Ziehen oder Stützen des Werkstücks.

Es kann zu Kontakt mit dem Sägeblatt oder zu einem Rückschlag komme Sie könnten mit den Fingern in das Sägeblatt geraten.

Halten und drücken Sie niemals das Werkstück, das gegen das rotierende Sägeblatt zu schneiden. Das zu schneidende Werkstück wird gegen das

Das Sägeblatt würde klemmen und einen Rückschlag verursachen.

Richten Sie den Anschlag parallel zur Säge aus.

Sägeblatt. Ein falsch ausgerichteter Anschlag klemmt das Werkstück gegen das Sägeblatt und verursacht einen Rückschlag. Verwenden

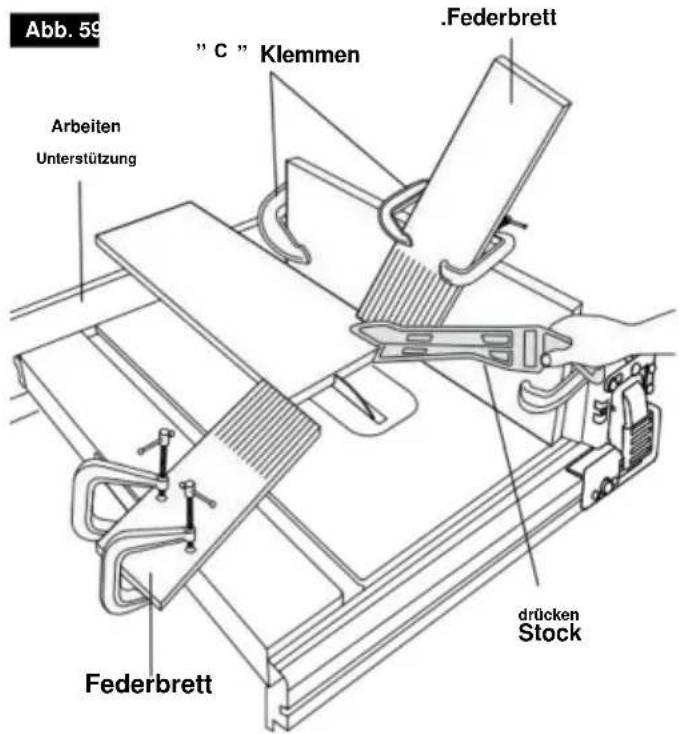

Sie ein Federbrett, um das Werkstück zu führen gegen den Tisch und Anschlag bei nicht durchgehenden Schnitten wie Falzen, Nuten oder

Schnitte nachschneiden. Ein Federbrett hilft bei der Kontrolle das Werkstück im Falle eines Rückschlags.

Seien Sie besonders vorsichtig beim Schneiden in blinde Berelche von montierten Werkstücken. Das hervorstehende

Sägeblatt kann Gegenstände schneiden, die Rückschlag.

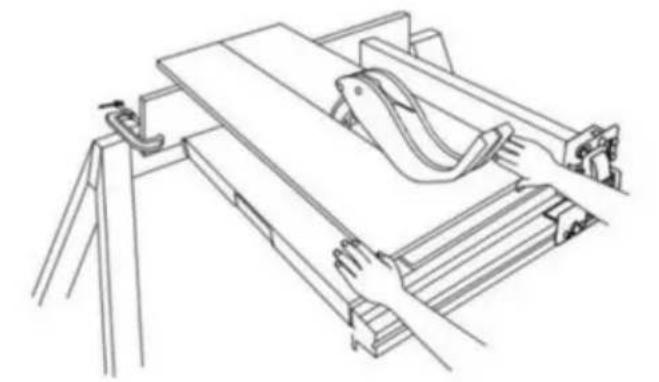

Stützen Sie große Paneele, um das Risiko von

Sägeblattklemmen und Rückschlag. Große Scheibels

neigen dazu, unter ihrem eigenen Gewicht durchzuhängen. Stütze(n) muss unter allen Teilen des Paneels platziert werden über die Tischplatte hinausragen.

Seien Sie beim Schneiden eines Werkstücks besonders vorsichtig das verdreht, verknotet, verzogen ist oder nicht

haben eine gerade Kante, um es mit einer Gehrung zu führen oder entlang des Zauns. Ein verzogener, verknoteter oder

Das verdrehte Werkstück ist instabil und verursacht eine Fehlausrichte des Schnitts mit dem Sägeblatt, was zu einem Verklemmen führt. und Rückschlag.

Schneiden Sie niemals mehr als ein Werkstück, gestapelt vertikal oder horizontal. Das Sägeblatt könnte

ein oder mehrere Stücke aufheben und einen Rückschlag verursachen.

Beim Neustarten der Säge mit Sägeblatt im das Werkstück, zentrieren Sie das Sägeblatt im Schnitt dass die Sägezähne nicht in die

Material. Wenn das Sägeblatt klemmt, kann es das Werkstück anheben und beim Wiederanlauf der Säge einen Rückschlag verursach neu gestartet.

Halten Sie Sägeblätter sauber, scharf und mit ausreichender Schränkung. Verwenden Sie niemals verzogene Sägeblätter oder Klingen mit gerissenen oder abgebrochenen Zähnen. scharf und richtig eingestellte Sägeblätter minimieren das Verklemmen, Blockieren und den Rückschlag.

TISCHKREISSÄGENBETRIEB VORGEHENSWEISE WARNHINWEISE

Schalten Sie die Tischkreissäge aus und trennen Sie den

Netzkabel beim Abnehmen der Tischeinlage, beim Wechseln des Sägeblattes oder bei Einstellungen am Spaltkeil,

Rückschlagsicherung

oder Sägeblattschutz und wenn die Maschine

unbeaufsichtigt gelassen werden. Vorsichtsmaßnahmen werden Unfälle vermeiden.

Lassen Sie die Tischkreissäge niemals unbeaufsichtigt laufen. Schalten Sie es aus und lassen Sie das Werkzeug nicht stehen, bis kommt zum völligen Stillstand. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar.

Stellen Sie die Tischkreissäge an einem gut beleuchteten und ebenen Ort auf, an dem Sie guten Halt und Gleichgewicht haben. Sie sollte an einem Ort aufgestellt werden, der genügend Platz bletet, um die Größe der Säge problemlos handhaben zu können. Ihr Werkstück. Enge, dunkle Bereiche und unebene, rutschige Böden sind eine Gefahr für Unfälle.

Reinigen und entfernen Sie regelmäßig Sägespäne unter dem Sägetisch und/oder der Staubabsaugung

Gerät. Angesammelter Sägestaub ist brennbar und kann sich selbst entzünden.

Die Tischkreissäge muss gesichert werden. Eine Tischkreissäge

Ein nicht ordnungsgemäß gesichertes Gerät kann sich bewegen oder umkippen.

Entfernen Sie Werkzeuge, Holzreste usw. aus dem Tisch, bevor die Tischsäge eingeschaltet wird. Ablenkung oder ein möglicher Stau können gefährlich sein.

Benutzen Sie immer Sägeblätter der richtigen Größe und Form (Diamant oder rund) der Aufnahmebohrungen. Sägeblätter,

die nicht zur Montage der Säge passen, laufen außermittig, was zu Leistungsverlust führt. gegen

Verwenden Sie niemals beschädigte oder falsche Sägeblätter Befestigungsmittel wie Flansche, Sägeblattscheiben, Schrauben oder Muttern. Diese Befestigungsmittel wurden speziell für Ihre Säge entwickelt, um einen sicheren Betrieb und optimale Leistung zu gewährleisten.

Stellen Sie sich niemals auf die Tischkreissäge. Benutzen Sie sie nicht al eine Trittleiter. Es kann zu schweren Verletzungen kommen, wenn die wenn das Schneidwerkzeug verkippt wird oder wenn das Schneidwerkzeug kontaktiert.

Stellen Sie sicher, dass das Sägeblatt richtig installiert ist in die richtige Richtung drehen. Nicht verwenden

Schleifschelben, Drahtbürsten oder Schleifschelben an einer Tischkreissäge. Unsachgemäße Sägeblattinstallation oder Verwendung von Zubehör, das nicht empfohlen wird

kann zu schweren Verletzungen führen.

Zusätzliche Sicherheitsregeln

MACHEN SIE IHRE WERKSTATT KINDERSICHER mit Vorhängeschlössern, Hauptschaltern.

verwenden Sie nur empfohlenes Zubehör. verwenden Sie nur Zubehör, das vom Hersteller empfohlen wird Ihr Modell. Anderes Zubehör kann gefährlich sein.

Verwenden Sie keine Klinge oder anderes Schneidwerkzeug gekennzeichnet für eine Betriebsdrehzahl unter 5000 U/min Gefahr schwerer Verletzungen.

Stellen Sie sicher, dass die Klinge oder anderes Schneidwerkzeug, die Unterlegscheiber und die Dornmutter richtig installiert sind. Referenz Anweisungen zum Aus- und Einbau der Klinge.

Betreiben Sie die Säge niemals ohne den richtigen Einsatz. Stellen Sie sicher, dass der Tischeinsatz

bündig oder leicht unterhalb der Tischoberfläche an der Vorderseite und bündig bis knapp oberhalb der Rückseite des Einsatzes.

Überprüfen Sie die Tischsäge vor jedem Gebrauch. ein Teil Ihrer Säge fehlt, funktioniert nicht richtig oder beschädigt oder kaputt ist (z. B. der Motor

Schalter oder andere Bedienelemente, eine Sicherheitsvorrichtung oder das Netzkabel), stellen Sie den Betrieb sofort ein bis das betreffende Teil repariert ist oder ersetzt.

Mit Ihrer Säge können Sie Kunststoff- und Verbundwerkstoffe (z. B. Hartfaserplatten) schneiden. Da diese jedoch normalerwe

recht hart und rutschig sind, können sie einen Rückschlag nic verhindern.

Achten Sie deshalb besonders auf die folgenden richtige Einrichtung und Schneidverfahren zum Rippen. Stehen Sie nicht und erlauben Sie niemandem, in Leitung mit potenziellem Rückschlag.

Seien Sie besonders vorsichtig, wenn die Schutzvorrichtung zum Aufsägen, Nuten, Falzen oder

Formgebung. Ersetzen Sie den Schutz, sobald dieser Vorgang abgeschlossen ist.

Verwenden Sie eine Hilfsblende am Gehrungsanschlag, um die Stabilität und Kontrolle zu erhöhen. Querschnittsvorgänge sind bequemer und mit

größere Sicherheit, wenn eine zusätzliche Holzverkleidungsplatte an der Gehrungsanschlagslehre angebracht. Siehe „Hilfsplanke des Parallelanschlags“.

Vermeiden Sie ungünstige Bedienungen und Handpositionen, bei denen ein plötzliches Zucken Finger oder Hände verletzen können in das Sägeblatt oder ein anderes Schneidwerkzeug einfahren.

Wenn das Sägeblatt im Werkstück steckenbleibt oder sich verklemmt, schalten Sie die Säge aus, ziehen Sie den Stecker aus der Steckdose, entfernen Sie das Werkstück vom Sägeblatt Überprüfen Sie, ob das Sägeblatt parallel zur Tischschlitze oder Nuten und wenn der Spreizer in

richtige Ausrichtung mit dem Sägeblatt. Wenn Sie Überprüfen Sie dabei, ob der Parallelanschlag parallel zum Sägeblatt ist. Passen Sie ihn wie angegeben an.

DENKEN SIE AN SICHERHEIT: Sicherheit ist eine Kombination aus gesundem Menschenverstand und Wachsamkeit des Bedieners bei der ständigen Verwendung der Tischkreissäge.

Der Betrieb jeglicher Kraft Beim Gebrauch des Werkzeugs können

^12 Fremdkörper in die Augen geschleudert werden, was zu

schweren Augenverletzungen führt Schaden. Always tragen Schutzbrillen nach ANSI Z87.1

(auf der Verpackung angegeben) vor dem Einschalten der Stromversorgung zul-Operation.

WARNING Wear Eye Protection

Lesen Sie vor jedem Gebrauch alle Warnhinweise an der Tischkreissäge.

SICHERHEIT DES TISCHKREISSÄGENSTÄNDERS Anweisungen

Lesen Sie alle Anweisungen. alle aufgeführten Anweisungen befolgen

Die folgenden Hinweise können zu schweren Personenschäden führen.

Montieren Sie die Teile vollständig und ziehen Sie alle Befestigungselemente fest für diesen Ständer erforderlich. Denken Sie auch daran, den Ständer gelegentlich zu überprüfen und sicherzustellen, dass er noch fest. Ein lockerer Ständer ist instabil und kann sich verschieben im Gebrauch und kann zu schweren Verletzungen führen.

Schalten Sie das Werkzeug aus und trennen Sie die bevor Sie die Säge am Ständer montieren. Ein unbeabsichtigter Start während der Montage kann zu Verletzung.

Stellen Sie vor dem Betrieb sicher, dass der gesamte Das Gerät steht auf einer stabilen, flachen und ebenen Fläche. Wenn das Gerät instabil ist, kann es zu schweren Verletzungen kommer und es kippt.

Stellen Sie sich niemals auf das Gerät oder den Ständer und verwenden Sie es nicht als eine Leiter oder ein Gerüst. Schwere Verletzungen können auftreten, wenn das Werkzeug gekippt wird oder das Schneidwerkzeug versehentlich berührt wird. Lagern Sie keine Materialien auf oder fite der Nähe des Werkzeugs, so dass es notwendig ist, darauf zu stehen das Werkzeug oder dessen Ständer, um sie zu erreichen.

Verwenden Sie nur Ersatzteile von VEVOR. Alle anderen Teile können eine Gefahr darstellen.

Motorspezifikationen und elektrische Anforderungen

Motorspezifikationen

Im Falle einer Störung oder eines Ausfalls bietet die Erdung einen mit geringstem Widerstand für Strom, um das Risiko eines Stromschlags zu verringern.

Dieses Werkzeug ist mit einem Elektrokabel ausgestattet, einen Erdungsleiter und einen Erdungsstecker. Der Stecker muss in eine passende Steckdose gesteckt werden, die ordnungsgemäß installiert und geerdet ist. Übereinstimmung mit allen örtlichen Vorschriften und Verordnungen.

Diese Säge ist für den Betrieb mit 120 V, 60 Hz Wechselstrom au Vor dem Anschließen des Motors

Netzkabel an eine Stromquelle anschließen, vergewissern Sie sich, dass Schalter in der Position „OFF“ ist und stellen Sie sicher, dass der elektrischer Strom hat die gleichen Eigenschaften wie das ist auf dem Typenschild der Tischkreissäge eingestanzt.

Anschluss an eine Stromquelle

Diese Maschine muss während des Betriebs geerdet sein, um Schützen Sie den Bediener vor Stromschlägen.

Stecken Sie das Netzkabel in eine 120V-Steckdose mit ordnungsgemäßer Erdung.

Steckdose mit 15-Ampere-Doppelsicherung

träge Sicherung oder Leistungsschalter.

Nicht alle Steckdosen sind ordnungsgemäß geerdet. Wenn Sie nicht Stellen Sie sicher, dass Ihre Steckdose, wie auf dieser Seite abgebild ordnungsgemäß geerdet sein; lassen Sie es von einem qualifizierten Elektriker.

Um einen elektrischen Schlag zu vermeiden. Berühren Sie nicht die Metallzinken

auf den Stecker beim Einsetzen oder Entfernen des

Stecker in die Steckdose stecken oder von ihr trennen.

Fehlerhafte Erdung dieses Elektrowerkzeugs kann zu

Stromschlag oder schwerer Schock, insbesondere bei Verwendung in der Nähe von Metallrohren oder anderen Metall

Objekte. Wenn Sie einen Schock erleiden, kann Ihre Reaktion Ihre Hände, um das Werkzeug zu schlagen.

Wenn das Netzkabel abgenutzt, durchgeschnitten oder beschädigt ist, lassen Sie es

sofort ersetzt werden, um einen Stromschlag oder Brand zu verm Gefahr.

Ihr Gerät ist für den Einsatz auf 120 volts und ist ausgestattet mit ein 3-adriges Kabel und

Erdungsstecker, zugelassen von

Underwriters

Laboratorien und der Canadian Standards Association. Der

Erdleiter hat eine grüne Ummantelung und ist an einem Ende am Werkzeuggehäuse befestigt und an den Erdungsstift im Anschlussstecker an der anderes Ende.

Wenn die Steckdose, die Sie für diesen Stromanschluss verwenden möchten, adol ist vom zweizackigen Typ, NICHT ENTFERNEN ODER ÄNDERN SIE DEN ERDUNGSSTIFT IN IRGENDEINER

Lassen Sie den Austausch durch einen qualifizierten Elektriker durchführen. ZWEI-polige Steckdose mit ordnungsgemäß geerdetem DREIpolige Steckdose. Verwenden Sie keinen Adapter Stecker.

Unsachgemäßer Anschluss der Geräteerdung Leiter kann zu einem Stromschlagrisiko führen.

elegter mit Isolierung mit einer Außenfläche

das ist grün mit oder ohne gelbe Streifen ist die

as Erdungsleiter des Geräts. Wenn eine Reparatur oder ein

Austausch des Stromkabels bzw. -steckers erforderlich ist, schließen Sie den Erdungsleiter des Geräts nicht an eine stromführende Klemme an.

Wenn Sie die Erdungsanweisungen nicht vollständig verstehen oder Zweifel haben, ob die Erdung korrekt ist, wenden Sie sich an einen qualifizierten Elektriker oder an das Wartungspersonal. auch ich bin richtig geerdet.

Verlängerungskabel

Ersetzen Sie beschädigte Kabel umgehend. . Die Verwendung von beschädigten

Kabel können einen Stromschlag, Verbrennungen oder einen Elektroschock verursachen.

Verwenden Sie immer die richtige Erweiterung Verwenden Sie nur 3-adrige

Verlängerungskabel mit 3-poligem Erdungsstecker.

'Stecker und 3-polige Steckdosen, die die

Wenn ein Verlängerungskabel erforderlich ist,

Es sollten Kabel mit ausreichend großen Leitern verwendet werden. wird verwendet, um übermäßigen Spannungsabfall, Verlust von Leistung oder Überhitzung. Die Tabelle zeigt die richtigen Größe zu verwenden, abhängig von der Kabellänge und der Stromstärke des Werkzeugs. Im Zweifelsfall verwenden Sie die nächstschwerere Stärke. Verwenden Sie immer U.L. und cSA Aufgelistete Verlängerungskabel.

EMPFOHLENE GRÖSSEN FÜR VERLÄNGERUNGSKABEL 120-Volt-Wechselstromwerkzeuge

eiderkzeuge Ampere Bewertungen	Kabelgröße in AWG Drahtgrößen in mm2
	Kabellänge in Fuß Kabellänge in Metern
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	0,75	0,75	1,5	2,5
6-8	18	16	14	12	0,75	1,0	2,5	4,0
8-10	18	16	14	12	0,75	1,0	2,5	4,0
10-12	16	16	14	12	1,0	2,5	4,0	14	12
12-16					-		-	-		-

HINWEIS: Je kleiner die Gauge-Nummer, desto schwerer das Kabel.

Symbole

Sicherheitssymbole

Der Zweck von Sicherheitssymbolen besteht darin, Sie auf mögliche Gefahren aufmerksam zu machen. Die Sicherheitssymbole und die dazugehörigen Erläuterungen verdienen Ihre aufmerksame Aufmerksamkeit und Ihr Verständnis. Die symbolischen Warnungen allein beseitigen keine Gefahr. Die Anweisungen und Warnungen, die sie enthalten, sind kein Ersatz für entsprechende Unfallverhütungsmaßnahmen.

Lesen Sie unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung.

Handbuch, einschließlich aller Sicherheitswarnsymbole wie „GEFAHR“,

„WARNUNG“ und „VORSICHT“, bevor Sie dieses Werkzeug verwenden. Wenn Sie nicht alle Anweisungen befolgen, Die unten aufgeführten Maßnahmen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Die Definitionen unten beschreiben den Schweregrad für jedes Signalwort. Bitte lesen Sie das Handbuch und Achten Sie auf diese Symbole.
	Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie auf mögliche persönliche Verletzungsgefahr. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder Tod.
	GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Folgendem füh zum Tod oder zu schweren Verletzungen führen.
	WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, Dies kann zum Tod oder zu schweren Verletzungen führen.
	VORSICHT weist in Verbindung mit dem Sicherheitswarnsymbol auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führt.

Schadensverhütung und Informationsmeldungen

Diese informieren den Benutzer über wichtige Informationen und/oder Anweisungen, die zu Geräte- oder andere Sachschäden, wenn sie nicht befolgt werden. Jedem Hinweis geht das Wort „HINWEIS“ voraus, wie im folgenden Beispiel:

HINWEIS: Bei Nichtbefolgen

dieser Anweisungen können Geräte- und/oder Sachschäden auftreten.

Der Betrieb von Elektrowerkzeugen kann zu Fremdkörper in die Augen geschleudert werden, was

kann zu schweren Augenschäden führen. Vor dem Einschalten des Netzsteckers

Tragen Sie während des Betriebs immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz. und bei Bedarf einen Vollgesichtsschutz. Wir empfehlen einen Weitsichtschutz.

Maske zum Tragen über einer Brille oder einer Standard-Schutzbrille mit seitlichem

Schutzschilde. Verwenden Sie immer einen Augenschutz, der mit der ANSI-Norm übereinstimmt. Z87.1.

Symbole

WICHTIG: Einige der folgenden Symbole können auf Ihrem Werkzeug verwendet werden. Bitte studieren Sie sie und Lernen Sie ihre Bedeutung kennen. Die richtige Interpretation dieser Symbole ermöglicht Ihnen eine bessere Bedienung des Werkzeugs. und sicherer.

Symbol	Name	BezeichnunglErläuterung
V	Stimmen	Reisen (Potenzial)
A	Ampere	aktuell
Hz	Hertz	Frequenz (Zyklen pro Sekunde)
In	Watt	Leistung
kg	Kilogramm	Gewicht
Min	Minuten	Zeit
S	Sekunden	Zeit
we	Wattstunden	Batteriekapazität
Ah	Amperestunden	Batteriekapazität
ÿ	Durchmesser	Größe von Bohrern, Schleifscheiben usw.
n0	Keine Ladegeschwindigkeit	Drehzahl, im Leerlauf
N	Nenndrehzahl	Maximal erreichbare Geschwindigkeit
.../min	Revolutionen oder Gegenbewegungen pro Minute	Umdrehungen, Hübe, Oberflächengeschwindigkeit, Umlaufbahnen usw. pro Minute
0	Aus-Stellung	Null Geschwindigkeit, Null Drehmoment...
→	Pfeil	Aktion in Pfeilrichtung
~	Wechselstrom	Art oder Charakteristik des Stroms
---	Gleichstrom	Art oder Charakteristik des Stroms
	Symbol für Verletzungsgefahr	Nicht in das laufende Sägeblatt greifen.
	Symbol „Handbuch lesen“.	Ermahnt den Benutzer, das Handbuch zu lesen
	Augenschutz tragen Symbol	Tragen Sie immer eine Schutzbrille oder einen Schutzhe mit Seitenschutz und Gesichtsschutz bei Bedienung dieses Produkts.
	eine Maske tragen	Empfehlung für den Bediener zum Tragen Staubmaske.
	Gehörschutz tragen	Empfehlung für den Bediener zum Tragen Gehörschutz .

Symbole (Zertifizierungsinformationen)

WICHTIG: Einige der folgenden Symbole für Zertifizierungsinformationen können auf Ihrem auch. Bitte studieren Sie sie und lernen Sie ihre Bedeutung. Die richtige Interpretation dieser Symbole ermöglicht Sie können das Werkzeug besser und sicherer bedienen.

Symbol	Bezeichnung|Erläuterung
	Dieses Symbol zeigt an, dass dieses Werkzeug bei Underwriters Laboratories gelistet ist.
	Dieses Symbol zeigt an, dass dieses Gerät von Underwritern anerkannt wird. Laboratorien .
	Dieses Symbol zeigt an, dass dieses Produkt von Underwriters Laboratories gelistet ist. nach US-amerikanischen und kanadischen Standards.
	CE-Zertifizierung

Glossar

DORN: Der Schaft, auf dem ein Schneidwerkzeug befestigt montiert.

BARRIER GUARD: Eine Baugruppe bestehend aus der Montagegabel und zwei Seitenbarrieren. Diese Die Baugruppe soll eine physische Barriere zwischen dem Bediener und der rotierenden Säge bilden. blade.

ABGESCHRÄGT: Schräger Winkel zur Tischoberfläche.

CROSSCUT: Ein Schneide- oder Formgebungsvorgang über die Breite des Werkstücks, Schneiden das Werkstück auf I-Länge.

DADO: Ein nicht durchgehender Schnitt, der eine eine quadratische Kerbe oder Mulde im Werkstück.

FEATHERBOARD: Ein Gerät, das helfen kann Führung der Werkstücke bei Längsschnitten durch Halten Sie das Werkstück in Kontakt mit dem Riss Zaun. Es hilft auch, einen Rückschlag zu verhindern.

FREIHAND: Durchführen eines Schnitts ohne Anschlag, Gehrungsanschlag, Vorrichtung, Niederhalter oder andere geeig Vorrichtung zur Verhinderung des Verdrehens des Werkstücks während des Schnitts und kann ein Sicherheitsrisiko darstellen.

GUMMI: Ein klebriger, harzbasierter Rückstand aus Holz Produkte. Nach dem Aushärten nennt man es als „HARZ“ bezeichnet.

FERSE: Fehlausrichtung der Klinge, die verursacht die hintere oder auslaufende Seite des Blattes zum Kontakt die Schnittfläche des Werkstückes. Dies kann zu Rückschlag, Blockieren, übermäßige Krafteinwirkung, des Werkstückes oder Splittern. Im Allgemeinen, heelführt zu einer schlechten Schnittqualität und kann ein Sicherheitsrisiko darstellen. Gefahr.

KERF: Der Raum im Werkstück, in dem die Material wurde mit der Klinge entfernt.

KICKBACK: Ein unkontrolliertes Greifen und Rückwurf des Werkstückes nach vorne der Säge während eines Längsschnittvorgangs.

VORSPRUNG: Das Ende des Werkstücks die während eines Aufreißvorgangs zuerst in das Schneidewerkzeug.

FORMEN: Ein nicht durchgehender Schnitt, der st eine spezielle Form im Werkstück; wird zum Verbinden oder Dekorieren verwendet.

NICHT DURCHGEHENDES SÄGEN: Jeder Schneidvorgang, bei dem das Sägeblatt nicht durch das Sägeblatt hindurchgeht. das Werkstück (z. B. Dado, Rabbet).

PARALLEL: Position des Parallelanschlags gleich Abstand an jedem Punkt zur Seitenfläche des Sägeblatt.

SENKRECHT: 90° (rechter Winkel) Schnittpunkt oder Lage der Vertikalen und Horizontalen Ebenen wie die Position des Sägeblattes (vertikal) zur Tischoberfläche (horizontal).

PUSH BLOCK: Ein Gerät zum Reißen von Operationen, die zu eng gefasst sind, um die Verwendung eines Schiebestock. Verwenden Sie einen Schiebestock für Rissbreiten Weniger als 2 Zoll.

SCHIEBESTAB: Ein Gerät, das verwendet wird, um das Werkstück bei schmalen Längsschnittvorgängen durch die Säge zu führen und da Hände des Bedieners weit vom Sägeblatt entfernt halten. Bei Schnittbreiten von weniger als als 6 Zoll und mehr als 2 Zoll.

FALZ: Eine Kerbe in der Kante eines Werkstücks. Wird auch als Kantennut bezeichnet.

Umdrehungen pro Minute (U/min): Die

Anzahl der Umdrehungen, die ein sich drehender Gegenstand vollführt in einer Minute.

RIPPEN: Ein Schneidvorgang entlang der Länge des Werkstücks, indem das Werkstück auf Breite geschnitten wird. Spaltkeil oder Streuer: Ein Gerät, das

hält den Schnitt des Werkstücks offen, während die Material wird geschnitten. Dies minimiert das Potenzial von Das Werkstück klemmt am Sägeblatt.

Klingenschutz: Besteht aus 2 Komponenten: Spaltkeil/Spalter und Hauptschutz.

DURCHSÄGEN: Jeder Schneidvorgang wo die Klinge durch das Werkstück verläuft.

WERKSTÜCK: Das Werkstück, an dem die Die Oberflächen von eines Werkstückes werden üblicherweise bezeichnet als Flächen, Enden und Kanten.

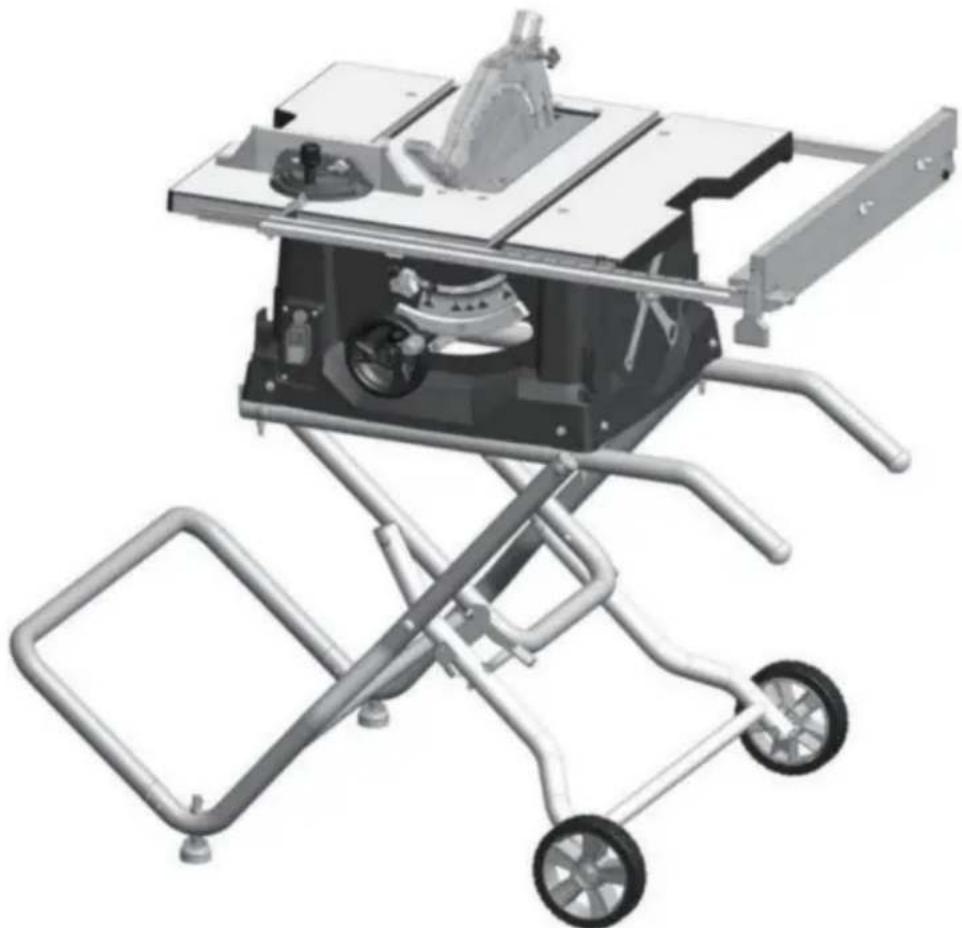

Lernen Sie Ihre Tischkreissäge kennen

1. SCHIENE

Bewegen Sie den Zaun in die gewünschte Position.

2. Der

Gehrungsanschlagkopf kann durch Festziehen des

Feststellknopfs in der gewünschten Position zum Querschneiden oder Gehren arretiert werden. BEI GEBRAUCH IMMER SICHER VERRIEGELN.

3. Klingenschutz

Besteht aus zwei Hauptelementen: Spaltkeil und Barriereschutzvorrichtung.

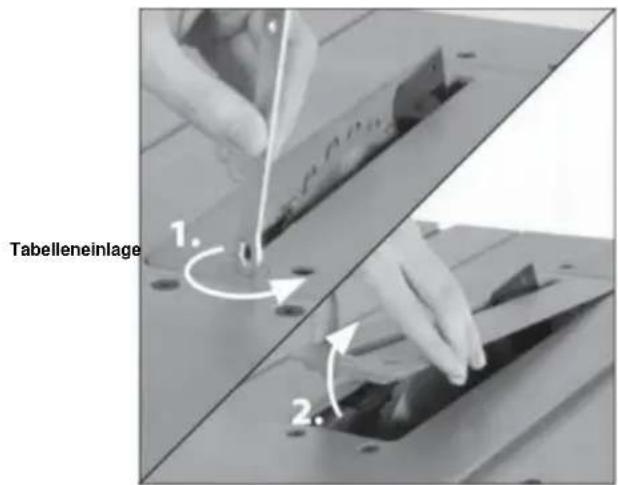

4. Tischeinlage

Herausnehmbar zum Entnehmen oder Einsetzen einer Klinge oder anderer Schneidwerkzeuge.

5. Parallelanschlagmontage

bietet eine zusätzliche Stütze. Sichere Befestigung an Schiene durch Verriegelungsriegel an beiden Enden.

6. Der rechte Verlängerungstisch

bietet Unterstützung für breitere Werkstücke, wenn der

Anschlag über den Tisch hinaus verlängert wird. 7.

TISCH

bietet eine große Arbeitsfläche zur Unterstützung des Werkstücks.

8. Mit dem

Schienenverriegelungsgriff können Sie den Zaun in gewünschten Abständen verriegeln.

9. Verriegelungs-/

Entriegelungshebel

1. Staubschacht Abnehmbar, um darin eingeschlossene

Holzstücke zu entfernen. 11.

Aufwickelstifte für Netzkabel

1. Ständer-

Entriegelungsriegel

1. Klappbarer Ständer

2. Spaltkeil 15. Saugschlauch 16. Sägeblatthöhen-/

Schrägwinkel-

Einstellrad

1. Schalter 18. Reset 19.

Gehrungswinkelverriegelung 20. Schiebestock

1. Tragegriffe (zusammengeklappt)

2. Ständer in zusammengeklappter Position 23. Schraubenschlüss

Auspacken und Inhalt prüfen

WARNUNG

Um Verletzungen durch unex- rmeiden erwarteter Start oder elektrische

A.M8*83mm Schraube *8

Stöße beim Auspacken und Aufstellen vermeiden,

B.M6*75mm Schraube *4

Stecken Sie das Netzkabel nicht in eine Stromquelle

C.M5*50mm Schraube *2

Stromversorgung. Dieses Kabel muss ausgesteckt bleiben,

D.M5*40mm Schraube *4

wenn Sie das Gerät montieren oder Einstellungen vornehme

zur Tischkreissäge mit Untergestell.

Trennen Sie alle Teile vom Verpackungsmaterial und vergleichen Sie jedes mit der Abbildung und die Liste der losen Teile, um sicherzustellen, dass alle

1 x Schraube M5 x 10 mm

H. Kleine Dichtung *2

Gegenstände werden berücksichtigt, bevor sie entsorgt werden. Große Dichtung *4 Verpackungsmaterial (Abb. 3).

Blutwarnun

Sollten Teile fehlen, Versuchen Sie nicht, das

J.Distanzblock *8

K.M8 Mutter *8

Tischsäge, stecken Sie das Netzkabel ein oder schalten L/S 6 Mutter *4

einschalten, bis die fehlenden Teile beschafft sind und sind korrekt installiert.

M.M5 Mutter *7

N.FLACHE ENDKAPPEN*6

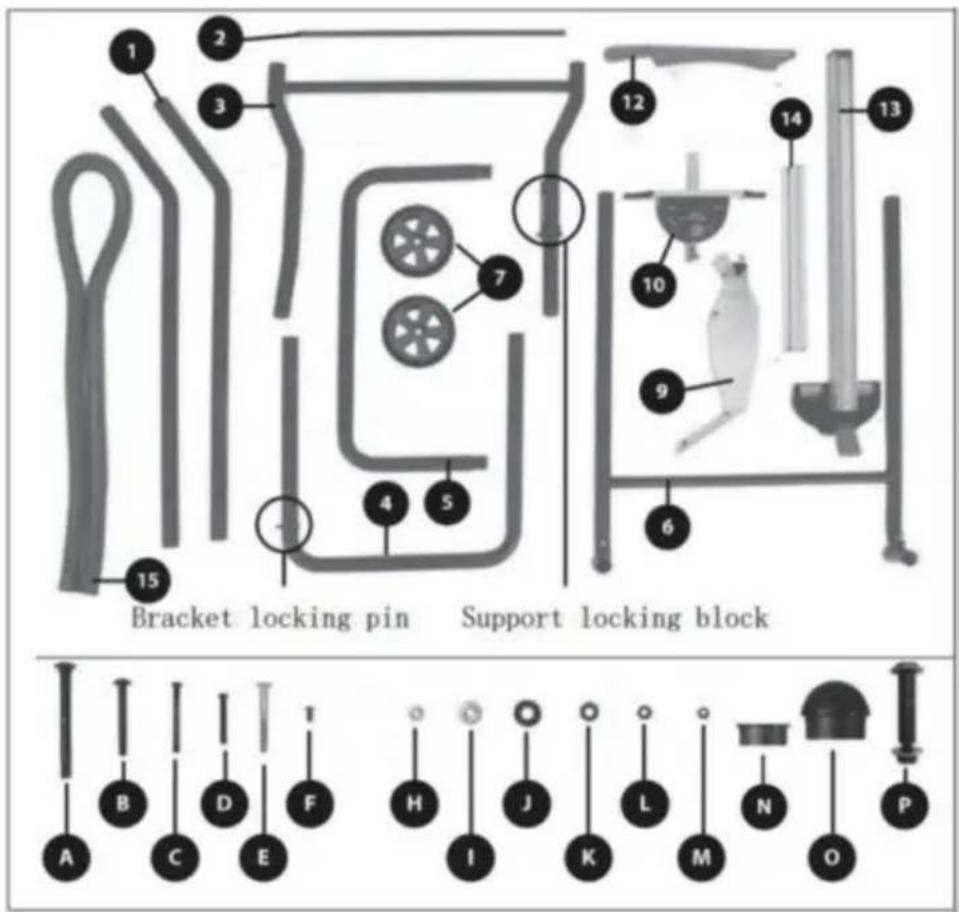

TABELLE DER LOSE TEILE

O.Rundrohr-Endkappe *2 P.Raddorn *2

Tischkreissäge * 1

1. Stützkomponente 1 2. 2

Stützkomponente 2 3. 1

Stützkomponente 3 4. 1

Stützkomponente 4 1

1. Halterungsbaugruppe 5 1

2. Stützkomponente 6 1

3. Stützrad 9. 2

Sägeblattschutz 1

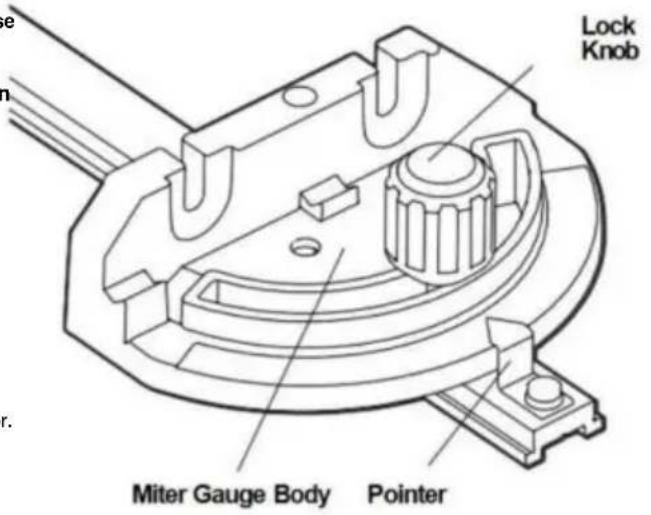

1. Gehrungsanschlag 1

12.Schiebestock 1

1. Parallelanschlag * 1

14.Zaun * 1

1. Staubrohr * 1

Die Tischkreissäge ist für den Einsatz auf der Baustelle konzipiert.

Diese Einheit lässt sich schnell aufstellen und zusammenfalten und kann von einer Person problemlos in einen LKW geladen oder ausgeladen werden.

ERFORDERLICHE WERKZEUGE:

Kreuzschlitzschraubendreher, 8 mm und 10 mm

Schraubenschlüssel oder Steckschlüssel, 13-mm-Steckschlüssel, 5-mm-

Inbusschlüssel und Gummihammer.

VOR DEM ZUSAMMENBAU

TISCHKREISSÄGENSTÄNDER:

Sortieren und berücksichtigen Sie alle Teile, um sicherzustellen, dass Sie alle notwendigen Materialien zum Zusammenbau Ihres Ständers haben. Werfen Sie das Verpackungsmaterial nicht weg, bis alle Teile berücksichtigt sind. Achtung! Aufgrund des Gewichts der Maschine ist für die Handhabung oder

Bewegung während des Zusammenbaus die Zusammenarbeit von zwei Personen erforderlich.

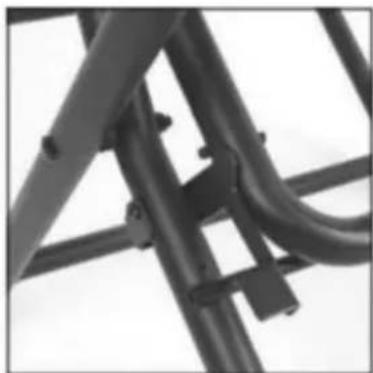

SCHRITT 1

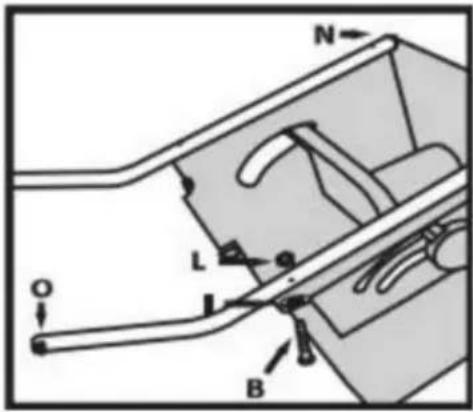

1. Stellen Sie den Host auf eine stabile und

saubere Werkbank/Halterung.

1. Nehmen Sie zwei legs 1# heraus. 3.

Verwenden Sie die Zubehörteile B#, I# und #L, um die beiden

legs 1# auf der Host-Maschine zu montieren.

1. Verwenden Sie eine runde Endabdeckung, um den Fuß abzudecken großes Ende (Abbildung A)

SCHRITT

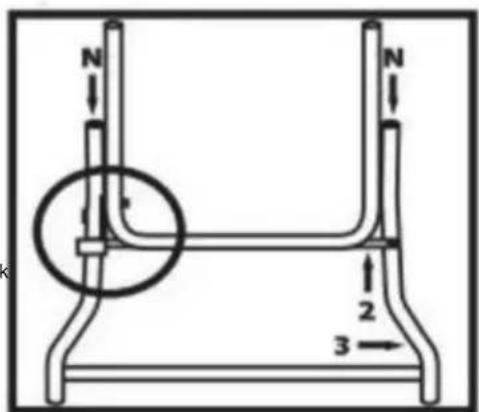

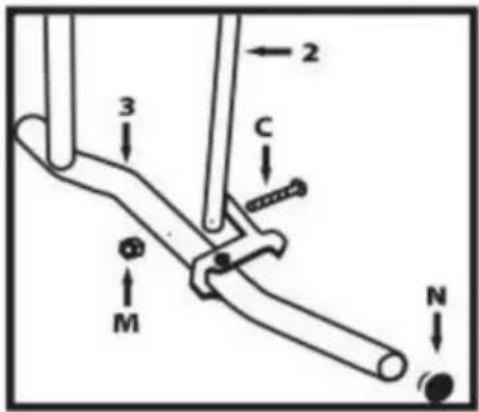

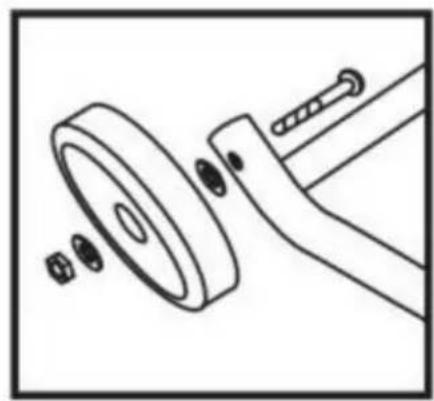

2: Montieren Sie die Teile 2 # und 3 # mit Hilfe der Zubehörschrauben

C # und Muttern M # (Abbildung B). Wählen Sie zwei Endkappen mit der

Aufschrift N aus und stecken Sie sie in die geraden Enden der Komponenten.

N L O B

Abbildung A

1. Entfernen Sie die Teile 3 # und 4 #. 2.

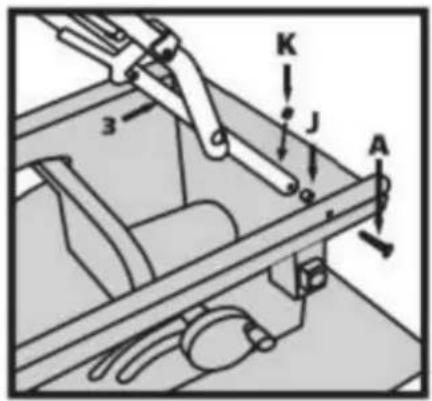

Verwenden Sie die Zubehörteile A #, J # und K #, um eine Seite

von 4 # und Teil 3 # zusammenzusetzen, und ziehen Sie die Schrauben

entsprechend fest. Schließen Sie die Montage auf der anderen Seite mit

denselben Schritten ab (Abbildung C). Der Abstandsblock J # muss

ausreichend Abstand halten, um die

Bewegung der gesamten Halterung 3. Stellen Sie

sicher, dass Teil 4 # richtig installiert ist und dass der Halterungsverriegelungsblock an Teil 3 # und der Halterungsverriegelungsstift an Teil 4 # richtig gepaart sind (Abbildung D).

N N 2 3

Abbildung D

Montage

SCHRITT

4 1. Montieren Sie Teil 4 # an der Maschine und achten Sie dabei darauf, dass sich der Halterungsblock, der Verriegelungsstift und das Handrad zum Anheben/Seitenschneiden des Sägeblatts auf derselben Seite des Hauptteils befinden.

Körper (Abbildung E)

1. Passen Sie die Zubehörteile A #, J # und K # an, um einen schnellen Abstand zu gewährleisten. J # ist richtig platziert und hat den entsprechenden Abstand, um eine reibungslose Bewegung der gesamten Halterung zu gewährleisten
2. Wiederholen Sie die obigen Schritte, um die andere Seite von Teil 4 am Hauptkörper zu montieren (Abbildung F).

SCHRITT

5 Nehmen Sie die Teile 5 # und 6 # heraus und verwenden Sie die Zubehörteile D# und M#, um 5# auf 6 # (Abbildung G)

SCHRITT

6 1. Montieren Sie Teil 3 mit den Zubehörteilen A, J und K (Abbildung H) und den anderen Maschinenbeinen. Wenn Sie Teil 4 leicht wegschieben, wird der Montagevorgang erleichtert. 2. Bewegen Sie die Teile 3 und 6 vorsichtig, um die Schraubenlöcher auszurichten und das Einsetzen der Schrauben zu erleichtern. (Abbildung I)

1. Montieren Sie das Stützrad von Teil 7 # auf Teil 3 # und sichern Sie es mit dem Zubehörreifen bolt p # (Abbildung J) auf Teil 3 #. Vermeiden Sie Die Schrauben werden zu fest angezogen, um eine freie Drehung der Räder zu ermöglichen.
2. Die Montage der Halterung ist abgeschlossen. Bitte holen Sie sich Hilfe von anderen, um den Körper umzudrehen. umdrehen, nicht selbst umdrehen

Achtung: Zur Hilfe sind zwei Personen erforderlich beim Bewegen und Ausbringen/Einfahren der Stützfüße, wenn die Maschine einen großen self-Gewicht

Aufbewahrung und Zusammenklappen von Zubehör Ständer (Abbildung K)

Hinweis: Bevor Sie den Ständer zusammenklappen, entfernen Sie alle Werkstücke vom Tisch. Sichere Aufbewahrung von sämtlichem losen Zubehör wie Gehrungsanschlag, Parallelanschlag, Sägeblattschutz und Schiebestock. Unteres Sägeblatt unter dem tabltop.

Klappständer zur Aufbewahrung und Transportzwecke (Abbildung K)

1. Drücken Sie die Ständerentriegelung (A) und Gleichzeitig fassen Sie die Griffe des Ständers (B) und heben Sie sie hoch und weg vom Sägekörper. 2. Schieben Sie die Baustellensäge bis zum Entriegelungsknopf Der Riegel klickt und verriegelt den Ständer.

ausklappbarer Ständer für den Einsatz auf der Baustelle

1. Drücken Sie die Ständerentriegelung (A) und Gleichzeitig fassen Sie die Griffe des Ständers (B) und ziehen Sie sie nach unten zu sich. 2. nach unten drücken, bis der Entriegelungsriegel einrastet und Verriegelt den Ständer.

B A Sie Ab

Abbildung K

Anbringen des Klingenschutzes

Abb. 5

WARNING

Um Verletzungen zu vermeiden,

immer den Stecker ziehen

von der Stromquelle, bevor Sie das Gerät anschließen oder Entfernen des Klingenschutzes.

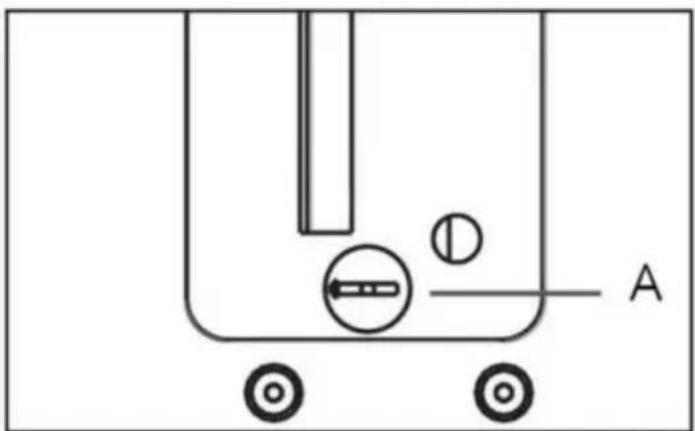

POSITIONIERUNG DES SPALTKEILS

1. Den Tischeinsatz mit dem Fingerloch herausnehmen (Abb.
   5). 2. Das Sägeblatt so hoch wie möglich anheben und senkrecht zur Tabelle (0 ° auf der Fasenskala) (Abb. 6).
2. Den Spaltkeil-Befestigungsbolzen mit ein paar dreht und hebt es bis zum höchsten Punkt an (Abb. 6).
3. Legen Sie den Spaltkeil (er ist für Bequemlichkeit) zwischen der Befestigungsplatte und Montageblock (Abb. 6). Achten Sie darauf, dass die Befestigungsklötze greifen in die Setzen Sie den Spaltkeil ein.
4. Stellen Sie den Spaltkeil so ein, dass er zwischen 3
5. 5mm vom Sägeblatt entfernt. Der Sägeblattschutz Die Montagebohrung am Spaltkeil sollte
   Mindestens 10 mm höher als die Zahnspitze. (Abb. 7). 6. Wenn die richtige Ausrichtung erreicht ist, ziehen Sie die

Befestigungsschraube. 7. Überprüfen Sie, ob das Sägeblatt frei rotiert und die Zähne sind innerhalb

3 - 5mm des Spaltkeils.
8. Installieren Sie das Table Access Plate erneut.

BEFESTIGUNG DER SCHUTZBAUGRUPPE

Der Blade Guard muss an der

Maschinen

Spaltkeil.

Hinweis: Die Maschine darf nie ohne diesen Schutz

verwendet werden.

seine Serviceposition.

ACHTUNG: Die Maschine muss

getrennt von der

Trennen Sie bei der Installation des Sägeblattschutzes die Netzversorgung.

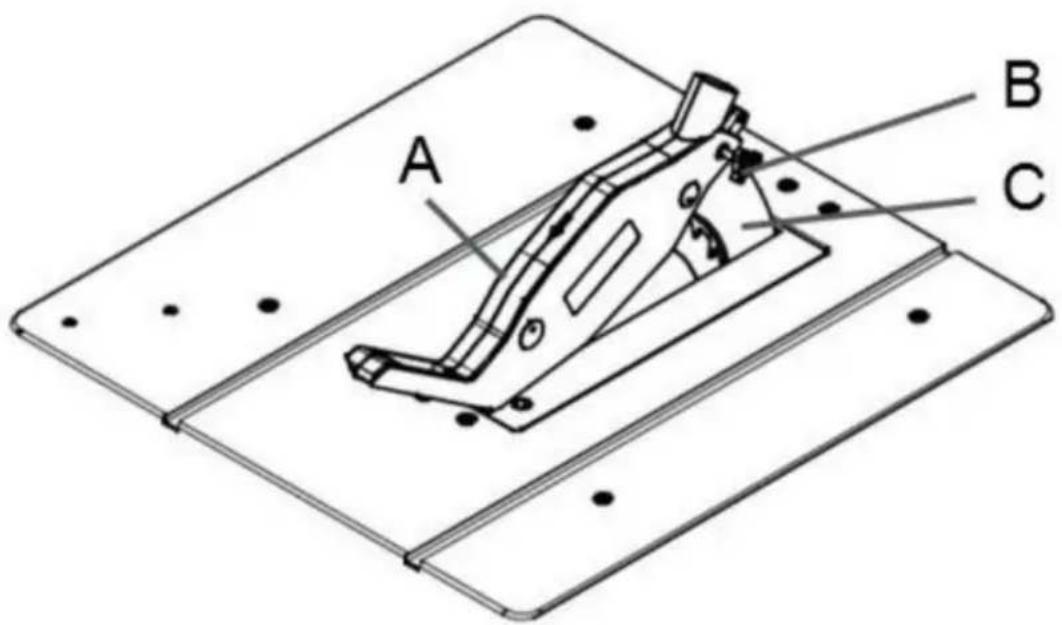

Montieren Sie den Sägeblattschutz (A) zusammen mit den Bolzen (B) auf den Spaltkeil (c), so dass

der Boden sitzt fest im Schlitz

Messer (c). Überprüfen Sie, ob die Schutzvorrichtung sicher befestigt ist

Die Schraube (B) nicht zu fest anziehen, die Säge

Der Klingenschutz (A) muss sich frei bewegen können.

Stecken Sie den Saugschlauch auf den Saugadapter und das Verbindungsstück der Säge

Klingenschutz (A). Befestigen Sie einen geeigneten Splint Auffangbehälter auf den Saugadapter aufstecken.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Achtung! Der Sägeblattschutz (A) muss

Auf das Werkstück aufsetzen, bevor

Starten des Sägevorgangs.

A B C

Montage

Aus- und Einbau

VON DER KLINGE

!WARNUNG

Ziehen Sie den Stecker aus der Stromquelle, bevor Sie eine Montage,

Einstellung oder Reparatur durchführen

um mögliche Verletzungen zu vermeiden.

VERWENDUNG DER RICHTIGEN KLINGE

WICHTIG: Das mitgelieferte Sägeblatt

tool hat einen Durchmesser von 10 Zoll. beim Blick

Wählen Sie für ein Ersatzblatt eines aus, dessen Abmessungen

denen des Originalblatts nahe kommen. Diese Informationen

darf nicht auf der Verpackung des Produkts aufgedruckt sein.

nicht, überprüfen Sie den Katalog oder die Website des Herstellers.

VEVOR bietet professionelle Sägeblätter in Premiumqualität, die den Anforderungen für

dieses auch. Sie müssen ein Sägeblatt mit einer Schnittbreite wählen von .092" oder mehr und einer Plattendicke (Körperdicke)

.088" oder weniger (Abb. 10).

Abb.10

0,090 Spaltkeil MUSS 0,092" SEIN ODER MEHR SCHNITTBREITE SÄGEBLATTZÄHNE ALS .071 " Platte KLINGENKÖRPER MUSS WENIGER SEIN

ACHTUNG

Um das Verletzungsrisiko zu verringern keine extra dünne Schnittsäge verwenden

Die Schnittfuge der Klinge muss breiter sein als

.092 y" Sägeblätter mit extra dünner Schnittfuge (weniger als .092")

kann dazu führen, dass das Werkstück beim Schneiden am Spaltkeil/

Spaltmesser hängen bleibt. Es wird empfohlen,

dass der Schnitt des Ersatzblattes, das bei diesem verwendet wird,

Die Säge sollte 0,092 Zoll oder mehr betragen.

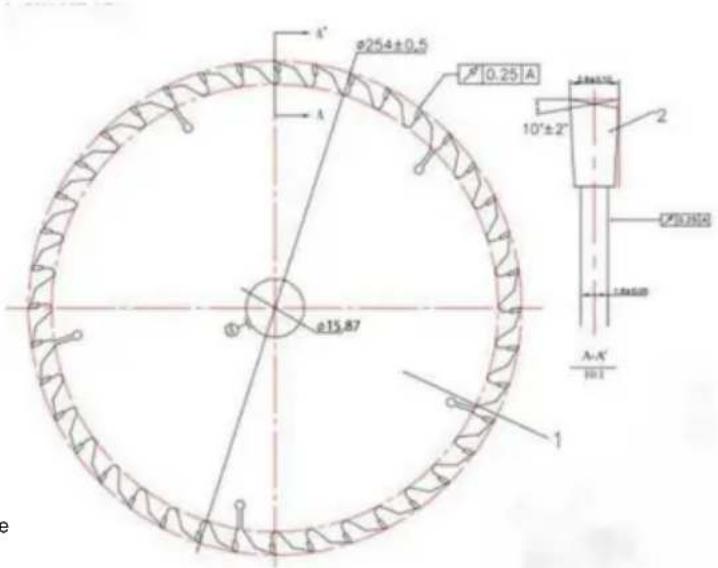

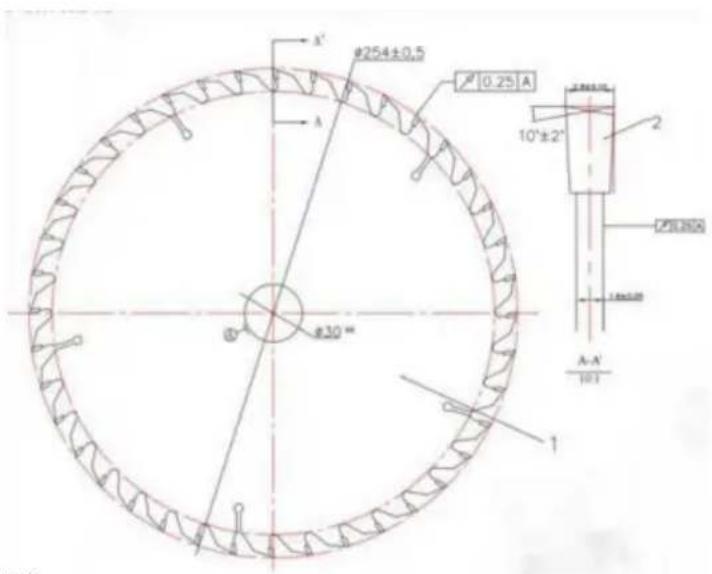

WARNING

Um das Verletzungsrisiko zu verringern Verwenden Sie keine Sägeblätter

mit dicker Grundplatte. Wenn die Ersatzsäge

Die Plattendicke des Blattes ist größer als .071",

Spaltkeil/Spaltmesser eignet sich nicht richtig als

Hilfe zur Reduzierung des Rückschlags. Die Ersatzklinge

Die Plattendicke muss weniger als 0,071 Zoll betragen.

!ACHTUNG

Um das Verletzungsrisiko zu verringern Verwenden Sie keine Klingendämpfer

„Stabilisatoren“ oder „Versteifungsmanschetten“ an beiden Seiten einer Ersatzklinge. Diese sind Metall

Platten, die an den Seiten des Sägeblattes positioniert sind, um

Reduzieren Sie die Durchbiegung, die bei der Verwendung von dünnen Sägeblätter. Die Verwendung dieser Vorrichtungen auf beiden Seiten

verhindert, dass das Sägeblatt richtig mit dem Spaltkeil/Spalteisen ausgerichtet ist, was das Werkstück beim Schneiden verklemmen kann. Eine „Stabilisator“-Platte

kann nur an der Außenseite einer dünnen

Ersatzklinge. Diese Platten werden bei der mitgelieferten Klinge nicht benötigt.

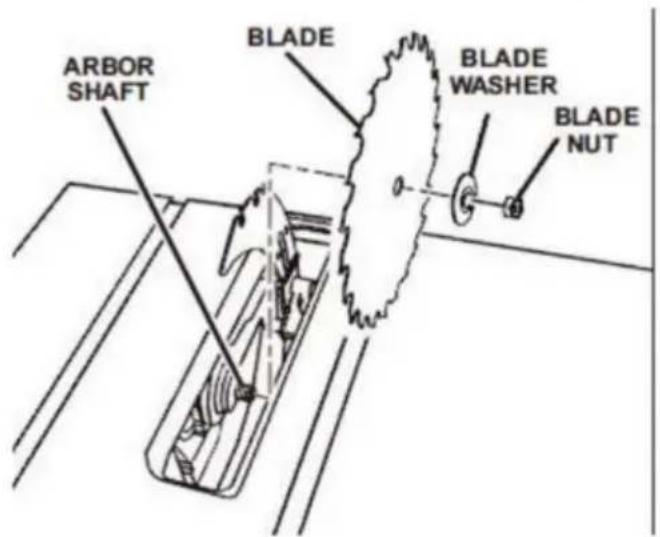

Klingenwechsel

HINWEIS: Entfernen Sie überschüssiges Öl vor dem installierull.

Abb.11

Tabelleneinlage 1. 2.

A

1. Um das Verletzungsrisiko zu verringern, verwenden Sie das richtige Messer!

2. Das Höhenrad im Uhrzeigersinn drehen, bis die Klinge

so hoch wie möglich.

1. Tischeinsatz entnehmen.

2. Stecken Sie den Sechskantschlüssel mit offenem Kopf auf die Wellenwelle. Halten Sie dabei den ersten

Schraubenschlüssel und lösen Sie die Dornschraube mit dem

Ringkopf-Inbusschlüssel gegen den Uhrzeigersinn.

1. Entfernen Sie die Dornschraube und die äußere Unterlegscheibe.

Die Klinge kann nun entfernt oder installiert werden

durch Auf- oder Abschieben auf die Wellenwelle.

1. Montieren Sie die innere Scheibe, das neue Sägeblatt, die äußere

Unterlegscheibe und Dornmutter wie gezeigt. (Abb. 14)

Stellen Sie sicher, dass die ZÄHNE DER KLINGE

ZEIGEN NACH UNTEN AUF DIE

VORNE VOM TISCH.

1. Halten Sie die Welle mit dem offenen Kopf fest

Inbusschlüssel, verwenden Sie den Ringkopf

Inbusschlüssel zum sicheren Anziehen der Wellenmutter

im Uhrzeigersinn. (Abb. 13)

1. Installierbarer Einsatz.

HINWEIS: Die Bedruckung der verschiedenen Sägeblätter ist

nicht immer auf der gleichen Seite.

Um Verletzungen durch weggeschleuderte Werkstücke zu vermeiden,

Wenn Sie mit einem Sägeblatt oder einem Teil in Berührung kommen,

verwenden Sie die Säge niemals ohne den richtigen Einsatz. Verwenden Sie

beim Sägen den Tischeinsatz. Verwenden Sie den Nutenfräser-Einsatz, wenn Sie einen

Würfelnuss.

Montage

VERWENDUNG VON HARTMETALLBESCHICHTETEN SÄGEBLÄTTERN

Gehen Sie mit hartmetallbestückten Sägeblättern vorsichtig um. Hartmetall ist sehr spröde und kann leicht beschädigt werden. verwenden Seien Sie vorsichtig, wenn Sie die Klingen installieren, verwenden oder lagern. Benutzen Sie keine Hartmetall-Sägeblätter, die verbogen oder hat verbogenen Zähnen, oder wenn das Sägeblatt Risse hat, gebrochen ist oder fehlende/lose Hartmetallspitzen hat.

Betreiben Sie eine Hartmetallklinge schneller als ihre Empfohlene Drehzahl. Achten Sie bei der Auswahl eines Sägeblattes darauf, dass die Leistung über 5000 U/min liegt.

Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen, die mit Ihrem Hartmetall-Klingen.

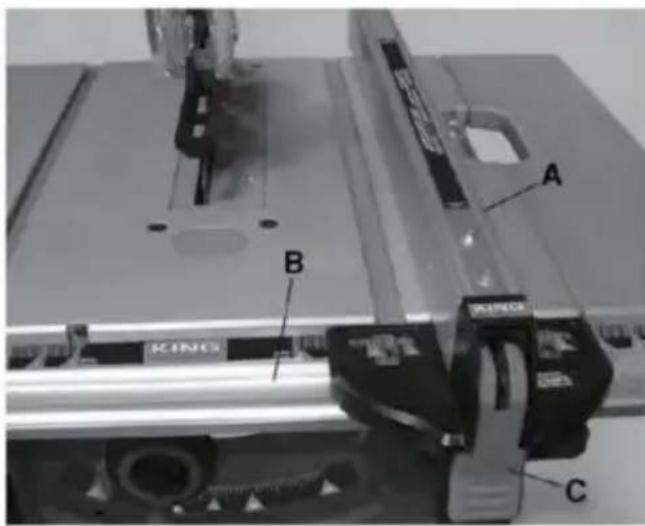

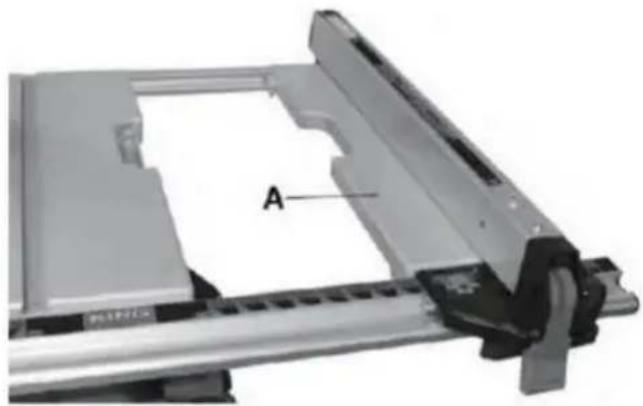

BEFESTIGEN DES PARALLELANZUGS ZUR VERWENDUNG

1. Positionieren Sie die Vorderseite des Parallelanschlags (A) auf der Vorderseite Schiene (B). Senken Sie das hintere Ende der den Parallelanschlag an der hinteren Schiene. Überprüfen Sie, ob der Parallelanschlag gleitet frei auf der Schienen.
2. Senken Sie den Parallelanschlag mit dem Verriegelungshebel (c) auf Richten Sie den Parallelanschlag aus und befestigen Sie ihn gefällt.

siehe Abb. 15.

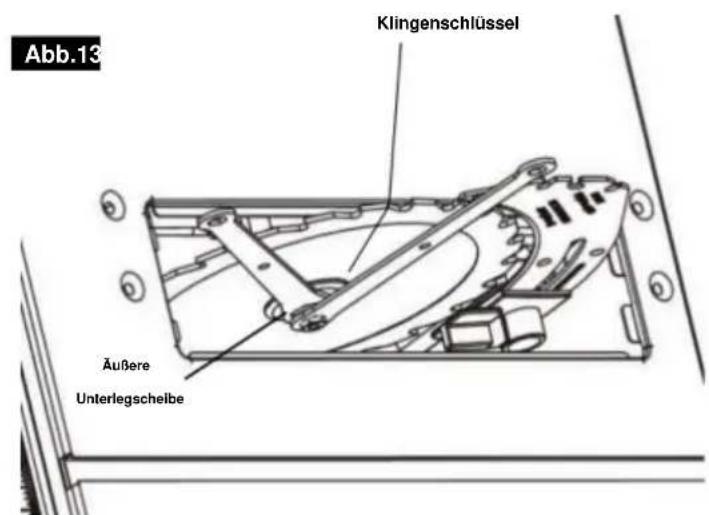

Abb.13 Klingenschlüssel Äußere Unterlegscheibe

Abb.14

Einstellen des ausziehbaren Anstecktisches (Abb. 9 und Abb. 10)

Mit dem Verlängerungstisch kann der Benutzer die Länge des Tisches vergrößern, um eine größere Schnittleistung zu

erzielen. So verwenden Sie den Verlängerungstisch: 1. Lösen oder entfernen Sie den Parallelanschlag vom Tisch. 2. Lösen Sie den Verlängerungstisch (A), indem Sie den Verlängerungsverriegelungshebel (B) lösen und den

Verlängerung auf die gewünschte Breite. Verwenden Sie die Skala auf der Vorderschiene, wenn eine bestimmte Breite

ist erwünscht.

1. Sobald sich die Verlängerung in der gewünschten Position befindet, ziehen Sie den Verriegelungshebel (B) fest, um sie zu sichern.

Die Verlängerung ist an ihrem Platz. Der Parallelanschlag kann nun wie gezeigt montiert werden.

1. Der Verriegelungshebel (B) befindet sich unter dem Tisch.

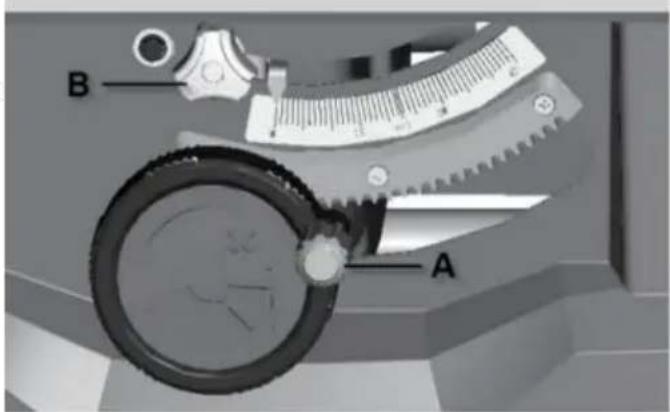

Einstellen der Klingenhöhe

Zur Vermeidung von Personenschäden immer den Stecker ziehen

Trennen Sie das Gerät von der Stromquelle, wenn Sie Einstellungen vornehmen.

Abb. 2

Hinweis: Ein 90-Grad-Schnitt hat einen Fasenwinkel von 0 Grad und ein 45-Grad-Schnitt hat einen 45°-Abschrägungswinkel

1. Drehen Sie das Höhenverstellrad im Uhrzeigersinn und heben Sie

2. Die Klinge auf ihre maximale Höhe bringen (Abb. 23). 2. Den Winkelverriegelungshebel (B) lösen. 3. Das äußere Handrad hineindrücken und dann drehen.

(A) Um den Winkel der Klingenschräge einzustellen, wird durch Drehen gegen den Uhrzeigersinn der Winkel vergrößert. 4. Sobald der gewünschte

Abschrägungswinkel erreicht ist, arretieren Sie der Fasenverriegelungshebel (B)

B A

Anpassungen

Parallelanschlag ausrichten

WARNING

Zur Vermeidung von Personenschäden

den Stecker ziehen

Abb. 29

Trennen Sie das Gerät von der Stromquelle, bevor Sie Anpassungen.

Der Parallelanschlag muss parallel zur

Sägeblatt, um einen RÜCKSCHLAG zu verhindern, wenn

Längsschneiden. Achten Sie beim Verschieben des Parallelanschlags darauf, Entriegeln und verriegeln Sie den Zaun mit dem Schienenschloss.

Handgriff und verwenden Sie den vorderen Schienenknopf, um die Zaunposition.

ACHTUNG

Um Personenschäden zu vermeiden

Stellen Sie immer sicher, dass die

Der Parallelanschlag wird vor dem Ausführen von Längsschnitten gesperrt.

1. Heben Sie beide Schutzplanken in die obere Sperrposition. (Abb. 29).

2. Drehen Sie das Höhenrad und heben Sie die Klinge an so hoch wie möglich.

3. Richten Sie das Sägeblatt gemäß Anleitung: Klingenparallel einstellen ZU DEN SCHLITZEN DES GEHRUNGSANZEIGERS.

4. EINSTELLEN DES KLINGENS PARALLEL ZUM Parallelzaun.

5. Sichern Sie die Verriegelungshebel auf beiden Seiten des Zaun.

Grundlegende Bedienung einer Tischkreissäge

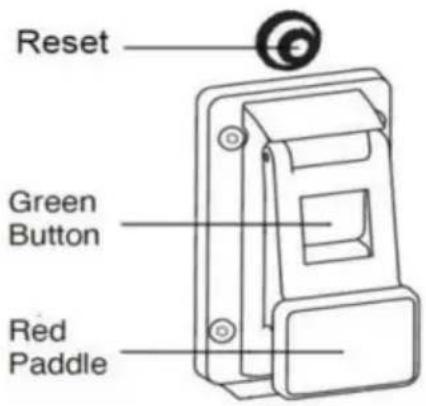

SICHERHEITS-NETZSCHALTER

HINWEIS: Diese Tischkreissäge verfügt über eine Sicherheitsfunktion das hilft, ein unbeabsichtigtes Starten zu verhindern.

Wenn die Stromzufuhr zur Säge unterbrochen wird, schaltet das Werkzeug den Aus-Modus. Sobald die Stromversorgung wiederhergestellt ist, auchl muss wieder eingeschaltet werden.

So schalten Sie die Säge ein: Drücken Sie die grüne -Taste (Abb. 39).

So schalten Sie die Säge aus: Drücken Sie das rote Paddel (der den roten Ausschalter drückt darunter) (Abb. 39).

RESET-TASTE (Power-Reset)

Diese Säge wird mit einer über lo Anzeige geliefert

Reset-Taste Wenn der Sägemotor

über Io-Anzeigen eine Sicherheit

Mechanismus stoppt den Motor

automatischer Start wegen Überlastung des Motors

loa ding oder lo w vo Theater.

Um eine Überlastung des Motors zu verhindern,

Motor belasten oder Spannung prüfen.

Lassen Sie den Motor abkühlen und drücken Sie dann

Drücken Sie die Reset-Taste und starten Sie die Säge neu. Wenn das

Säge startet nicht neu , warte ein

zusätzlich a 15 Minuten vor dem Neustart.

Grundlegende Bedienung einer Tischkreissäge

VERWENDUNG DES SÄGEBLATTSCHUTZES

Der Blade Guard wurde entwickelt für

Modularität, die die Verwendung vielfältiger Kombinationen der beiden Hauptkomponenten ermöglicht 1)

Spaltkeil / Splitter, 2) Hauptschutz, (Abb. 41). Alle

Schutzvorrichtungen, die

entfernt werden, um einen Schnitt abzuschließen, sollte

sofort wieder installiert werden, wenn fertig. Siehe „Anbringen des

Blade-Schutzes" für detaillierte Installallanweisung.

KI-Wege erinnern

dass die beste Unfallverhütung darin besteht,

Der Bediener muss seinen gesunden Menschenverstand und seine Wachsamkeit einsetzen erforderliche Tiefe.

immer, wenn Sie die Tischkreissäge verwenden.

HINWEIS: Um den Hauptschutz bei einer Neupositionierung optimal zu sichern, stellen Sie das Sägeblatt in die niedrigste Position Hält den Schutz fest auf der Tischoberfläche und verhindert Schäden durch Schwingen des Schutzes. während des Umzugs.-

KLINGENSCHRÄGUNGSSTEUERUNG

Die Klingenhöhe sollte höher (über) dem

Oberseite des zu schneidenden Werkstücks.

Durch Drehen des runden Griffs (A) wird die Klinge in die

Grundlegende Bedienung einer Tischkreissäge

ARBEITSHILFEN

Bevor Sie mit Ihrer Säge Holz schneiden, studieren Sie alle die „Grundlegende Sägeoperationen“.

Beachten Sie, dass es für einige der Schnitte erforderlich ist, notwendig, bestimmte Geräte zu verwenden, „Arbeitshelfer“, Wie der Schiebestock, der Schiebeblock und der Hilfszaun, die Sie selbst herstellen können.

Nachdem Sie einige Probeschnitte gemacht haben, diese „Helfer“, bevor Sie ein Projekt starten.

zuerst den „Schiebestock“. (Ein Schiebestock ist im Lieferumfang enthalten Die).

Abb.44 Werkstück Ende 314 1-112 114 114 114 45° Kerbe 15

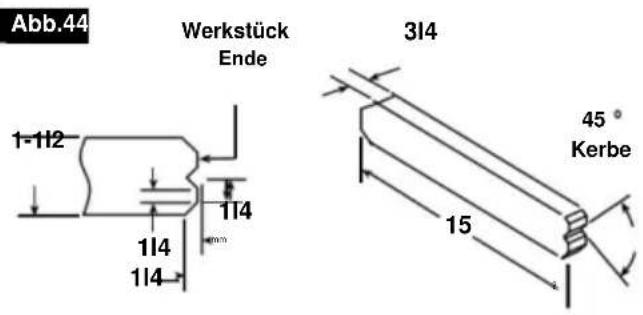

SCHIEBESTOCK UND SCHIEBEBLOCK

Machen Sie den Schiebestock aus einem Stück 1x2 wie gezeigt (Abb. 44).

Bauen Sie den Schubblock aus 3/8" Sperrholzstücken A und 3/4" Hartholz B (Abb. 45).

Das kleine Stück Holz, 1/2" x 3/8" x 2-1/2", sollte auf das Sperrholz geklebt werden... NICHT

Verwenden Sie NÄGEL. Dies verhindert, dass das Sägeblatt stumpf wird, falls Sie versehentlich in den Stoß schneiden. Block.

Positionieren Sie den Griff in der Mitte des Sperrholzes und befestigen Sie es mit Kleber und Holzschrauben.

Verwenden Sie einen Schiebestock, wenn der Zaun 2 Zoll oder mehr von der Klinge. Verwenden Sie einen Schubblock, wenn die Der Betrieb ist zu eng, um die Verwendung eines Push-

Stick. Informationen zur richtigen Verwendung finden Sie unter „Rippen“ und „Bevell Abschnitte zerreißen.“

Der Schiebestock oder Block sollte an der Stelle verwendet werde der Hand des Benutzers, um das Material nur zwischen Anschlag und Klinge zu führen.

Bei Verwendung eines Schiebestocks oder Schiebeblocks ist der hintere. Das Ende des Bretts muss rechtwinklig sein. Ein Schiebestock oder Block gegen ein unebenes Ende könnte abrutschen oder schieben die Arbeit vom Zaun weg.

Abb.45 4-3I4 12 5 A 2-1I2 3I83I8 B •3I8 2-1I2 5-1I8 Diese Kanten müssen parallel sein

Abb.46 25 8 ... 5 314 4-112

HINWEIS: Alle Maße in Zoll.

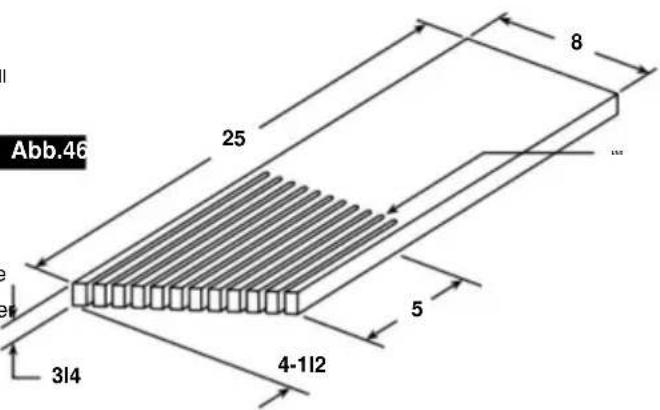

HERSTELLUNG EINES FEDERBRETT

Abbildung 46 zeigt die Abmessungen für die Herstellung eines typisches Federbrett. Es sollte aus einem

gerades Stück Holz, das frei von Ästen oder

Risse. Die Schnittfugen sollten etwa 1/4 Zoll voneinander entfernt sein (Abb. 46).

Grundlegende Bedienung einer Tischkreissäge

WARNING

gen Sie beim Schneiden immer einen Gehörschutz und Handschuhe.

beim Umgang mit Sägeblättern.

VERWENDUNG DES PARALLELANZUGS

Längs- und Schrägschnitt, Nachschnitt und FALZEN wird mit dem Parallelanschlag durchgeführt zusammen mit dem Hilfszaun / Arbeits UNTERSTÜTZUNG, SCHIEBESTOCK ODER SCHIEBEBLOCK.

WARNING

Zu Ihrer eigenen Sicherheit immer Beachten Sie die folgenden Sicherheitshinweise

Beachten Sie zusätzlich zu den Sicherheitshinweisen auf den Seiten 3, 4, 5 und 6 weitere Vorsichtsmaßnahmen.

1. Führen Sie diese Schnitte niemals FREIHAND durch (ohne den Parallelanschlag oder Hilfsgeräte zu verwenden, falls erforderlich), da das Sägeblatt im Schnitt verklemmen und einen RÜCKSCHLAG verursachen.

2. Verriegeln Sie den Parallelanschlag immer sicher, wenn er in verwenden.

3. Entfernen Sie den Gehrungsanschlag vom Tisch bei Vorgänge, bei denen der Parallelanschlag verwendet wird.

4. Stellen Sie sicher, dass der Sägeblattschutz für alle durch Sägeschnitte. Ersetzen Sie die Wache SOFORT nach Abschluss der Auftrennen, Falzen oder Nutenfräsen.

5. Lassen Sie die Klinge ca. 1/8" über die obere Oberfläche des Werkstücks hinausragen. Eine zusätzliche Klingenfreilegung erhöht die Gefahrenpotential.

6. Stellen Sie sich nicht direkt vor die Klinge, Im Falle eines Rückschlags. Stellen Sie sich auf eine der beiden die Klinge.

7. Halten Sie Ihre Hände von der Klinge fern und des Weges der Klinge.

8. Wenn das Sägeblatt beim Schneiden stehen bleibt oder stoppt, SCHALTEN SIE DEN SCHALTER AUS, bevor Sie versuchen, um die Klinge zu befreien.

9. Greifen Sie nicht über oder hinter die Klinge, um Ziehen Sie das Werkstück durch den Schnitt, um lange oder schwere Werkstücke zu stützen, um kleine abgeschnittene Materialstücke oder für JEGLICHE ANDERE GRÜNDE.

10. Heben Sie keine kleinen abgeschnittenen Materialstücke vom Tisch auf. ENTFERNEN Sie sie, indem Sie sie mit einem langen Stock vom Tisch schieben. Sonst könnten sie auf dich zurückgeworfen werden an der Rückseite der Klinge.

11. Entfernen Sie keine kleinen Stücke von abgeschnittenem Material, die im Inneren des Sägeblattschutz, während die Säge läuft. DIES KÖNNTE IHRE HÄNDE GEFÄHRDEN oder einen RÜCKSCHLAG verursachen. Schalten Sie die Säge AUS und trennen Sie die Stromquelle. Nach dem Wenn das Blatt sich nicht mehr dreht, heben Sie den Schutz an und das Stück entfernen.

12. Wenn das Werkstück verzogen ist, legen Sie die konkave Seite nach unten. Dadurch wird verhindert, dass es schaukeln, während es zerrissen wird.

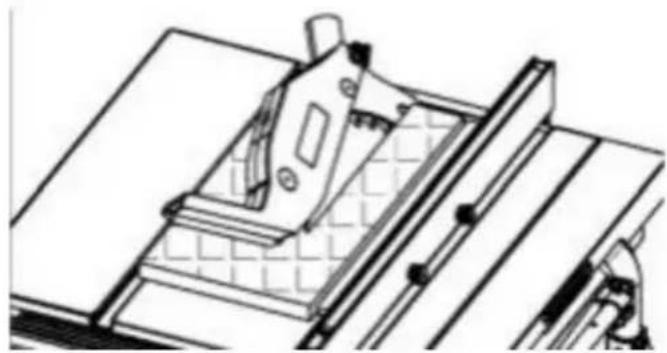

Parallelanschlag Hilfsplan

Bei Verwendung von Dado-Zubehör sollte ein Hilfs-Fassadenbrett verwendet werden. Dies verhindert Schäden am Aluminiumzaun. Die Verkleidung sollte aus 3/4 Zoll dickem Holz bestehen (Abb. 49).

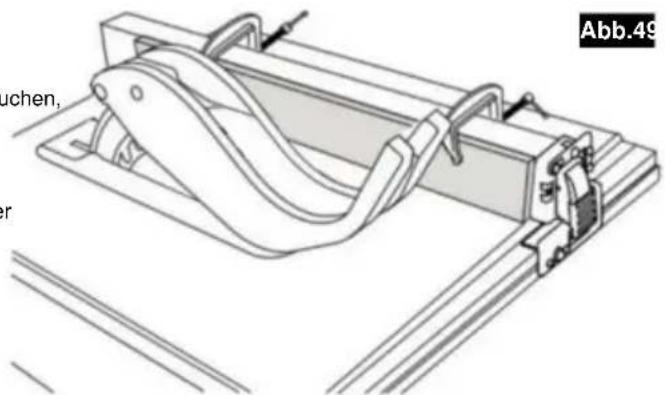

Erforderliche Teile:

3/4" dickes Holzbrett (Massivholz oder Sperrholz), zugeschnitten auf Größe.

Zwei (2) Klammern.

Die Verkleidung wird auf die gleiche Höhe (2-3/4") gebracht. als Zaun und kann mit dem Klingenschutz arbeiten System an Ort und Stelle, wenn Sie den Zaun bewegen, um das Sägeblatt zu berühren. Verwenden Sie zwei Klammern, um die 3/4 Zoll dickes Holzbrett zum Parallelanschlag.

HINWEIS: Die Hilfsverkleidung sollte ebenfalls

kann zum Schneiden von Materialien mit einer Dicke von weniger als 3/16" verwendet werden dick.

Grundlegende Bedienung einer Tischkreissäge

RIPPEN

Unter RIPPEN versteht man das Schneiden eines Holzstücks mit der Maserung oder längs. Dies geschieht mit dem Rip Zaun. Positionieren Sie den Zaun auf die gewünschte BREITE

VON RIP und fixieren Sie es an Ort und Stelle.

Bevor Sie mit dem Rippen beginnen, stellen Sie Folgendes sicher:

A. Parallelanschlag ist parallel zum Sägeblatt.

B. Der Spaltkeil ist richtig auf das Sägeblatt ausgerichtet.

Positionieren Sie den breiteren Teil des Werkstücks auf dem Seite des Zauns.

FASENRIFF

Vermeiden Sie Schrägschnitte mit dem Anschlag auf der linken Seite Seite, wann immer möglich Beim Trinken zerreiße ich Material 6" oder schmaler, verwenden Sie den Zaun auf der rechten Seite von NUR die Klinge. Das bietet mehr Platz zwischen Anschlag und Sägeblatt für den Einsatz eines Schiebestock. Wenn der Anschlag links montiert ist, Sägeblattschutz kann die ordnungsgemäße Verwendung beeinträchtigen ein Schiebestock.

Wenn die „RIP-BREITE“ 6" und BREITER ist, verwenden Sie RECHTE Hand zum Vorschieben des Werkstücks, LINKE Hand zum Führen Sie das Werkstück NUR mit der Hand, nicht mit dem das Werkstück mit der linken Hand (Abb. 50).

Wenn die „RIP-BREITE“ 2 bis 6 Zoll beträgt, VERWENDEN SIE

SCHIFBEN SIE. DEN STOCK, um das Werkstück vorzuschieben (Abb. 51).

Wenn die Breite des Risses schmaler als 2" ist

Der Schiebestock kann NICHT verwendet werden, da die Wache wird eingreifen. VERWENDEN SIE DEN HILFSZAUN und den SCHIEBEBLOCK.

Der Hilfszaun sollte immer dann verwendet werden, die „BREITE DES RIP“ ist weniger als 6 Zoll breit. Wenn Die „RIP-BREITE“ ist kleiner

als die Höhe des Werkstücks, dann ist ein Opferhilfszaun von ausreichender Höhe erforderlich, um

Das Werkstück während des Schnitts sollte gestützt werden hergestellt und am Zaun befestigt.

Das Werkstück von Hand bis zum Anschlag vorschieben. ca. 1" von der Vorderkante des

Tab. Weiter füttern mit der Taste PUSH

BLOCK auf dem Hilfszaun, BIS DER

DER SCHNITT IST ABGESCHLOSSEN (Abb. 52).

Abb. 5

Grundlegende Bedienung einer Tischkreissäge

Verwendung des Gehrungsanschlags

QUERSCHNITT, GEHRUNGSSCHNITT, FASE SCHNEIDEN, GEHRUNGSSCHNEIDEN und beim FALZEN über das Ende einer schmalen

Werkstück wird der GEHRUNGSANZEIGE verwendet.

HINWEIS: Beim Fasenquerschneiden die Planscheibe anbringen so dass es rechts neben dem Gehrungsanschlag verläuft und verwenden Sie die Gehrungsanschlag in der Nut nach rechts der Klinge.

Abb. 53

Zu Ihrer eigenen Sicherheit immer Beachten Sie die folgenden Sicherheitshinweise

Vorsichtsmaßnahmen, zusätzlich zu den Sicherheitshinweisen in den Allgemeinen Sicherheitsregeln, den Sicherheitshinweisen für Tischkreissägen und den Weiteren Regeln.

Machen Sie diese Schnitte niemals freihändig (ohne der Gehrungsanschlag oder andere Hilfsgeräte), da das Sägeblatt im Schnitt stecken bleiben könnte und einen RÜCKSCHLAG verursachen oder Ihre Finger oder Hand zum Einführen in die Klinge.

Verriegeln Sie den Gehrungsanschlag während der Verwendung immer sicher. Entfernen Sie den Parallelanschlag vom Tisch, wenn Sie Arbeiten durchführen, bei denen der Gehrungsanschlag verwendet wird.

Gehrungsanschlag bei 90 °, einsetzbar von 0 bis 15-3/4 Zoll Querschnitte. Beim

Querschnitt mit einer Klingeneinstellung von 90° oder 450 zum Tisch, der Gehrungsanschlag kann verwendet werden in entweder auf dem Tisch sitzen, beim Querschneiden und Die Klinge ist geneigt, verwenden Sie den Sitz auf der rechten Sitz Tisch, bei dem die Klinge von Ihrem Körper weg geneigt ist Zeiger und Gehrungsanschlag.

So stellen Sie den Gehrungswinkel ein: Lockern Sie den Feststellknopf und stellen Sie den Gehrungslehrenkörper so ein, dass der Zeiger im gewünschten Winkel steht, dann festziehen 314 Verriegelungsknopf (Abb. 53).

Gehrungsanschlag Hilfsplanfräser

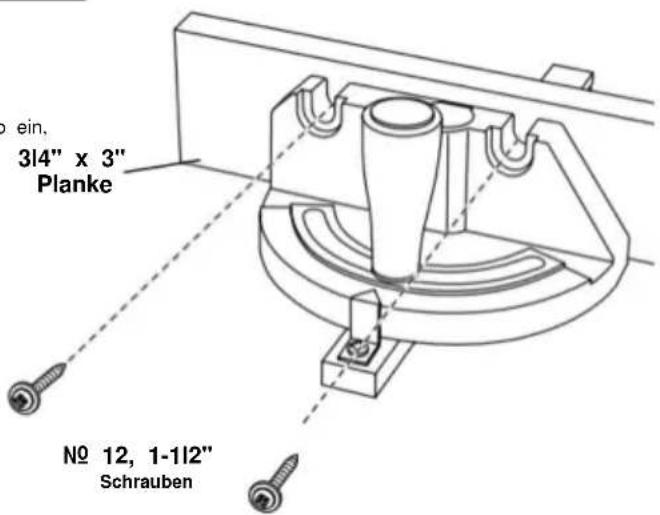

Der Gehrungsanschlag ist für die Aufnahme eines Hilfsverkleidung mit vorgeformten Löchern für Befestigen Sie ein geeignetes Stück glattes gerades Holz. Nutzen Sie den Gehrungsanschlag als Schablone, um Mit geeigneten Befestigungselementen befestigen (Abb. 54).

Beispiel:

- Bohren Sie Löcher mit 5/32" Durchmesser durch ein Brett mit 3/4" Eine dicke, 3 Zoll hohe und gewünschte Länge. B. Befestigung mit zwei № 12 Rundkopf Holz

Schrauben 1-1/2" lang, nicht im Lieferumfang enthalten (Abb. 54). Achten Sie darauf, dass die Schrauben niemals über die Außenfläche der Verkleidung. Stellen Sie sicher, dass die Verkleidung nicht mit dem ordnungsgemäße Funktion des Sägeblattschutzes.

Lock Knob Miter Gauge Body Pointer

Abb. 54

ein, 3/4" x 3" Planke No 12, 1-1/2" Schrauben

Grundlegende Bedienung einer Tischkreissäge

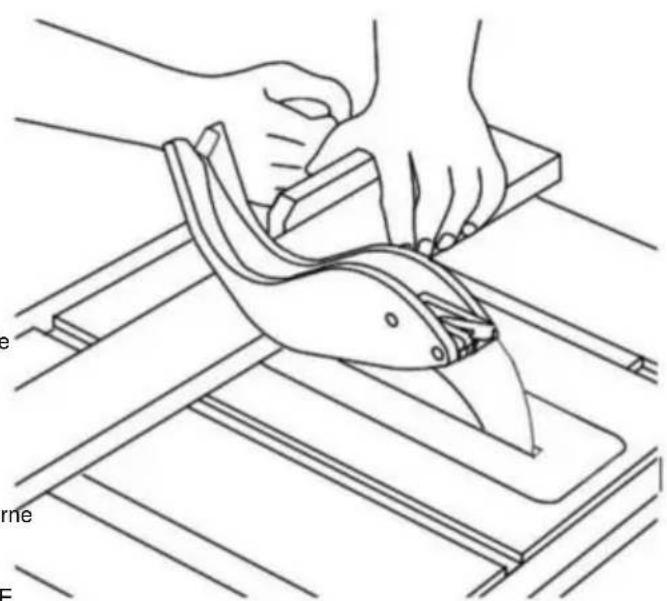

QUERSCHNITT

CROSSCUTTING ist bekannt als Schneiden von Holz quer zur Faser, im 90°-Winkel oder rechtwinklig zur Faser. ed A ndas f Es T S es gert von Die In Die D. Th es ist erledigt w ltge h th. miter g In ge set be 90. (F 55)

Stellen Sie sicher, dass der Sägeblattschutz bei allen „Durchsägevorgängen“ installiert ist (wenn das Sägeblatt schneidet vollständig durch die Dicke des Werkstücks). Ersetzen Sie den Schutz SOFORT nach Abschluss der Nut- oder Falzschnitte.

Lassen Sie die Klinge ca. 1/8" überstehen

Oberseite des Werkstücks. Eine zusätzliche Belichtung würde erhöhen das Gefahrenpotential.

Stellen Sie sich nicht direkt vor die Klinge, da sonst eines THROWBACK (kleines abgeschnittenes Stück, das von Auf beiden Seiten der Klinge stehen.

Halten Sie Ihre Hände von der Klinge und vom Weg der Klinge.

Wenn das Sägeblatt beim Schneiden stehen bleibt oder stoppt, DREHE DEN SCHALTER AUSSCHALTEN, bevor Sie versuchen, den blade.

Greifen Sie nicht über oder hinter die Klinge, um sie herauszuziehen.

Werkstück durch den Schnitt, zur Unterstützung längs oder Bei der Bearbeitung schwerer Werkstücke, zum Entfernen abgeschnittener Materialstücke oder aus sonstigen Gründen.

Kleine Schnittreste nicht aufsammeln vom Tisch. ENTFERNEN Sie sie, indem Sie sie mit einem langen Stock vom Tisch. Sonst könnte vom Heck des blade.

Entfernen Sie keine kleinen Stücke abgeschnittenen Materials, die sich in der Nähe des Geräts befinden oder darin eingeschlossen sein können. Sägeblattschutz bei laufender Säge. DIESE KÖNNTE IHRE HANDE GEFAHRDEN oder eine

RÜCKSCHLAG. Schalten Sie die Säge AUS. Nach dem Sägeblatt hat aufgehört, sich zu drehen, hebe ich den Schutz an und entferne Stück.

Wenn das Werkstück verzogen ist, platzieren Sie den CONCAVE Seite NACH UNTEN. Dadurch wird ein Wackeln während des Schneidens verhindert.

Die Graduierungen auf der Gehrungslehre bieten Genauigkeit für durchschnittliche In einigen Fällen

Holzbearbeitungsarbeiten. Wenn extreme Genauigkeit erforderlich ist, z. B. bei Winkelschnitten, führen Sie einen Probeschnitt durch und

Überprüfen Sie es anschließend noch einmal mit einem genauen Winkelmesser oder einem Winkelmesser.

Bei Bedarf kann der Gehrungsanschlagkopf leicht geschwenkt werden um eventuelle Ungenauigkeiten auszugleichen.

TIPP: Der Abstand zwischen Gehrungsanschlag und Die Nut im Tab bleibt während des Fertigung. Für höchste Genauigkeit bei

Wenn Sie die Gehrungslehre verwenden, „bevorzugen“ Sie immer eine Seite davon die Nut im Tisch. Mit anderen Worten, bewegen Sie sich nicht Die Gehrungslehre wird während des Schneidens von einer Seite zur anderen gemessen eine Seite der Absperrung gegen eine Seite der Absperrung halten die Rille.

TIPP: Legen Sie ein Stück Sandpapier auf die Oberfläche des Dadurch wird verhindert, dass das Werkstück während des Schneidens „kriecht“.

Der Gehrungsanschlag kann in beiden Rillen im Tisch. Stellen Sie sicher, dass er verriegelt ist.

Bei Verwendung des Gehrungsanschlags in der LINKEN Hand Halten Sie das Werkstück in der Nut fest gegen die Lehre Kopf mit der linken Hand und greifen Sie den Verriegelungsknopf mit der rechten Hand.

Wenn Sie die RECHTE Nut verwenden, halten Sie die Werkstück mit der rechten Hand und dem Verriegelungsknopf mit der linken Hand.

Grundlegende Bedienung einer Tischkreissäge

WIEDERHOLTES SCHNEIDEN

REPETITIVES SCHNEIDEN ist das Schneiden einer Menge Stücke gleich lang, ohne markieren zu müssen jedes Stück (Abb. 56).

Achten Sie bei wiederholten Schnitten in einem langen Werkstück darauf, dass es abgestützt ist.

Benutzen Sie den Parallelanschlag niemals als Längenanschlag, da der Schnitt

Das abgetrennte Stück könnte zwischen dem Zaun und dem Klinge verursacht einen Rückschlag.

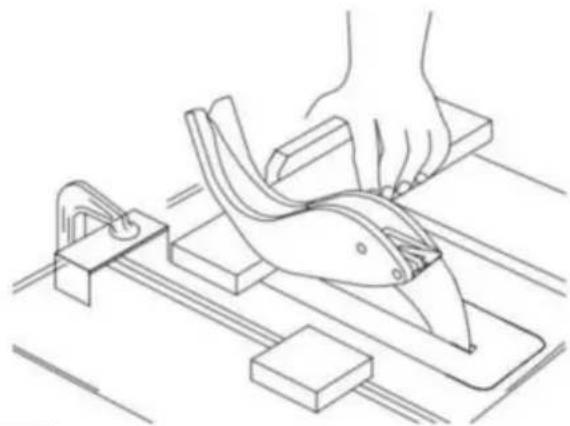

1. Wenn Sie wiederholt Schnitte machen, klemmen Sie einen Block aus Holz 3" lang zum Tisch an der gewünschten Länge, die als Längenstopp fungiert

Beim Einspannen des Blocks ist darauf zu achten, dass das Ende des

der Block ist weit vor dem Sägeblatt.

Stellen Sie sicher, dass es sicher eingespannt

ist. 2. Schieben Sie das Werkstück entlang des Gehrungsanschlags bis es den Block berührt, dann festhalten.
3. Den Schnitt ausführen, das Werkstück zurückziehen und dann Schieben Sie das abgeschnittene Stück mit einem langen Schiebestock. Versuchen Sie nicht, ihn aufzuheben DA DIES IHRE GEFÄHRDUNG BEEINFLUSSEN KÖNNTE HÄNDE.

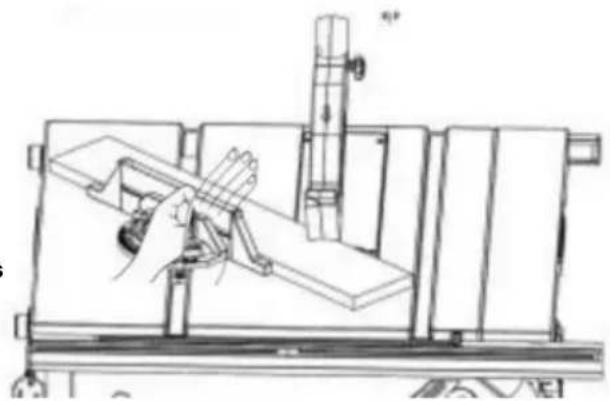

Gehungsschnit ist das Schneiden von Holz in einem Winkel anders als im 30 Winkel zur Holzkante. das gleiche Verfahren wie beim Querschneiden

(Abb. 57).

Stellen Sie den Gehrungsanschlag auf den gewünschten Winkel ein und Sperren Sie es.

Der Gehrungsanschlag kann in beiden Rillen im Tisch.

bei Verwendung des Gehrungsanschlags in der LINKEN Hand Halten Sie das Werkstück fest gegen die Nut

Halten Sie den Gehrungsanschlagkopf mit der linken Hand fest und Wenn Sie die RECHTE Hand verwenden,

halten Sie den Knopf fest.

Werkstück mit der rechten Hand und dem Verriegelungsknopf mit Ihrer linken Hand.

Abb. 5

Das Querschneiden ist dasselbe wie das Querschneiden, außer dass das Holz auch an einer Fase geschnitten wird. Winkelanders als 90 mit der flachen Seite des Holzes (Abb. 58).

Stellen Sie die Klinge auf den gewünschten Winkel ein.

Verwenden Sie den Gehrungsanschlag in der Nut rechts oder die LINKE SEITE der Klinge.

Abb. 5

Beim COMPOUND MITER CUTTING handelt es sich um eine Kombination aus Gehrungsschnitt und Fasenquerschnitt. Der Schnitt erfolgt in einem anderen Winkel als 90° zu beiden die Kante und die flache Seite des Holzes.

Passen Sie den Gehrungsanschlag und das Sägeblatt an die gewünschten Winkel ein und stellen Sie sicher, dass der Gehrungsanschlag ist gesperrt.

Grundlegende Bedienung einer Tischkreissäge

NICHT DURCHGANGS-SÄGEN

Fügen Sie dem Zaun ein 8" hohes, flaches Verkleidungsbrett hinzu, volle Länge des Zaunes (Abb. 59)

Abb. 59 " C " Klemmen .Federbrett Arbeiten Unterstützung Federbrett drücken Stock

Verwenden Sie Federbretter für alle „Nicht-Durchsägen“-Operationen (wenn der Sägeblattschutz

entfernt). Federbretter werden verwendet, um das Werkstück in Kontakt mit dem Zaun und dem Tisch zu halten,

gezeigt, und um Rückschläge zu verhindern.

Montieren Sie Federbretter an Zaun und Tisch wie

gezeigt, so dass die Vorderkanten der Federbretter das Werkstück stützen, bis der Schnitt

abgeschlossen und das Werkstück wurde

mit einem Schiebestock vollständig am Fräser (Sägeblatt,

Nutfräser usw.) vorbei, wie beim Längsschneiden.

Vor Arbeitsbeginn (bei eingeschalteter Säge

„AUS“ und der Fräser unter der Tischoberfläche): A. Installieren

Sie Federbretter, damit sie Druck ausüben

auf dem Werkstück; seien Sie positiv, sie sind SICHER BEFESTIGT.

B. Stellen Sie durch Ausprobieren sicher, dass die Federbretter

einen Rückschlag verhindern, falls es zu einem solchen kommt.

Federbretter werden nicht in der Nicht-

durch Sägearbeiten bei Verwendung der Gehrungssäge

Messgerät.

Ersetzen Sie den Blade Guard so bald wie möglich DAS NICHT DURCHGANGS-SÄGEN

DER VORGANG IST ABGESCHLOSSEN.

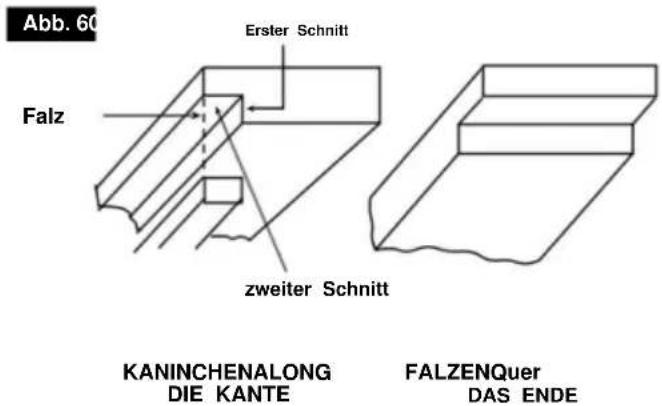

FALZEN

a) FALZEN ist das Ausschneiden eines Teils der Ecke eines Stücks Material, über ein Ende oder entlang einer Kante (Abb. 60).

Die Herstellung eines FALZES erfordert Schnitte, die nicht ganz der Weg durch das Material. Daher ist die Der Blade Guard muss entfernt werden.

1. Entfernen Sie den Sägeblattschutz.

2. Zum Falzen entlang einer Kante (entlang des Werkstücks) wie gezeigt fügen Sie eine Planfräsung hinzu, die ungefähr so hoch ist wie das Werkstück breit ist, den Parallelanschlag. Stellen Sie den Parallelanschlag und das Sägeblatt auf die benötigten Maße, dann machen Sie die Führen Sie den ersten Schnitt mit dem Brett flach auf dem Tisch durch, und folgen Sie dabei der in Abb. 60 gezeigten Anordnung. zweiter Schnitt mit dem Werkstück auf der Kante. Befolgen Sie alle Vorsichtsmaßnahmen, Sicherheitshinweise und Bedienungsanweisungen wie beim Rippen oder Reißen Typ-Operationen, einschließlich Federbretter und Schiebestock usw.

3. Für das Falzschneiden über ein Ende, für Werkstücke mit 10-1/2" und schmaler, machen Sie den Falzschnitt mit dem Brett flach auf den Tisch legen. Mit dem Gehrungsanschlag mit einer Verkleidung versehen, folgen Sie den gleichen Verfahren und Anweisungen zum Querschneiden, bei denen aufeinanderfolgende Schnitte über die Breite des Werkstücks ausgeführt um die gewünschte Schnittbreite zu erhalten. Verwenden Sie NICHT der Parallelanschlag zum Falzen über das Ende.

4. Blade Guard SOFORT INSTALLIEREN

NACH ABSCHLUSS DES FALZENS BETRIEB.

Mit dem Nutfräserkopf können auch Falzschnitte in einem Durchgang des Werkstücks über den Fräser ausgeführt werden.

Abb. 60 Falz Erster Schnitt zweiter Schnitt KANINCHENALONG DIE KANTE FALZENQuer DAS ENDE

Grundlegende Bedienung einer Tischkreissäge

SPEZIELLE SCHNEIDTECHNIKEN

Versuchen Sie nicht, nnitte, die hier nicht behandelt werden

Handbuch, es sei denn, Sie sind mit den Verfahren und Vorrichtungen gründlich vertraut. Diese Arten von

Zu den Schnitten gehören unter anderem konische Schnitte und komplexes nicht durchgehendes Schneiden. Dies Die Tischkreissäge ist ein äußerst vielseitiges Werkzeug, das Durchführung einer breiten Palette von hoch

Spezialschnitte, die in diesem nicht abgedeckt werden können Handbuch.

Bücher zur Holzbearbeitung finden Sie in Ihrer lokalen Bibliothek.

Techniken wie: Das komplette Buch der

Stationäre Kraftwerkzeugtechniken von R.J. De

Christoforo- oder Tischsägentechniken von R. Cliffe.

SCHNEIDEN VON METALLEN UND MAUERWERK

Diese Tischkreissäge ist nicht zum

Schneiden von Metallen wie

Aluminium oder Kupfer geeignet, auch nicht mit eine spezielle Klinge zum Schneiden dieser Materialien.

Diese Tischkreissäge wird nicht für den empfohlen.

Empfohlen zum Schneiden von

Mauerwerk aller Art, auch mit Trennscheiben.

Wartung Ihrer Tischkreissäge

SCHMIERUNG

Das Getriebegehäuse wurde vollständig geschmiert bei die Fabrik. Doch nach sechs bis eineinhalb Jahren Jahr, je nach Nutzung, ist es ratsam, Ihre Wenden Sie sich für Folgendes an das nächstgelegene

Servicecenter:

. Bürsten ausgetauscht.
. Teile gereinigt und überprüft.
. Mit frischem Schmiermittel neu geschmiert.
. Elektrisches System getestet.
. Alle Reparaturen .

Die folgenden Teile sollten gelegentlich mit SAE-Öl № 20 oder № 30 oder WD 40 geölt werden.

1. Hebevorrichtungen, Stützstangen und Zahnräder.
2. Abstellschienen und Stützen.
3. Tischverriegelungsnocken (vorne und hinten).

Wartung Ihrer Tischkreissäge

Gefahr!

Ziehen Sie immer den Netzstecker, bevor Sie

bevor Sie mit den Reinigungsarbeiten beginnen.

1. Reinigung •

Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und Motorgehäuse möglichst frei von Schmutz und Staub wischen Sie das Gerät möglichst mit einem sauberen Tuch abwischen oder mit Druckluft ausblasen Niedriger Druck.

- Wir empfehlen, das Gerät zu reinigen sofort, wenn Sie fertig sind

•

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Diese könnten greifen die Kunststoffteile des Gerätes an.

Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann.

Das Eindringen von Wasser in einen elektrischen Auch hier erhöht sich die Gefahr eines Stromschlags.

2. Kohlebürsten

Bei übermäßiger Funkenbildung den Kohlebürsten nur durch einen qualifizierten Elektriker.

Achtung! Die Kohlebürsten dürfen nicht nur durch einen qualifizierten Elektriker.

3. Wartung

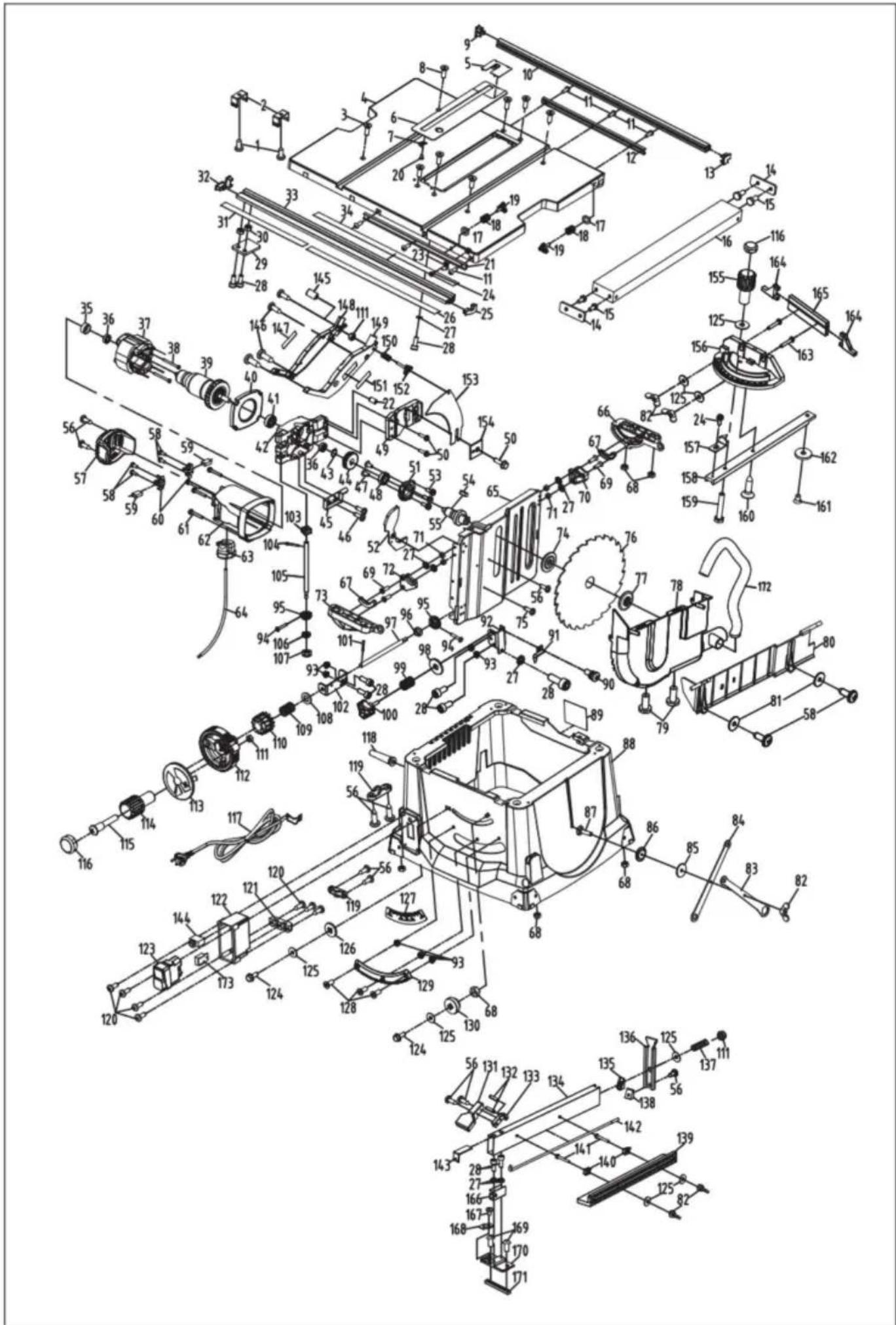

Im Inneren des Gerätes befinden sich keine Teile, die erfordern zusätzliche Wartung. 4. Bestellung von Ersatzteilen: Bitte geben Sie bei der Bestellung folgende Daten an:

Ersatzteilbestellung: Maschinentyp

- Artikelnummer der Maschine - Identifikationsnummer der Maschine

• Ersatzteilnummer des Teils erforderlich

Fehlerbehebung

WARNING

Stellen Sie den Schalter auf „OFF“ und ziehen Sie vor der Fehlerbehebung immer den Stecker aus der Stromquelle.

PROBLEM	Ursache	LÖSUNG
Säge springt nicht an	Das Netzkabel ist nicht eingesteckt.	stecke ein.
	Sicherung oder Leistungsschalter ausgelöst.	Ersetzen Sie die Sicherung oder setzen Sie den ausgelösten Schutzschalter zurück.
	Kabel beschädigt.	Kabel austauschen lassen. Autorisierter VEVOR Servicecenter oder Servicestation.
	Durchgebrannter Schalter.	Schalter austauschen lassenvon einem autorisierten VEVOR Servicecenter oder Servicestation.
Blade kommt nicht auf Touren	Verlängerungskabel zu leicht oder zu lang.	Durch geeignetes Kabel ersetzen.
	Niedrige Versorgungsspannung.	Kontaktieren Sie Ihr Elektrounternehmen.
Übermäßige Vibration	Fehler beim Festziehen des Kegelschlossgriffs.	siehe Abschnitt „Lernen Sie Ihre Tischkreissäge kennen“.
	Aus dem Gleichgewicht geraton.	Entsorgen Sie die gebrauchte und die andere Klinge.
	Sägenichtmontiertischer am Ständer oderWerkbank.	Ziehen Sie die Befestigungsteile fest, siehe „Montage Die Tischsäge“.
	Dornmutter nicht fest.	siehe Abschnitt „Montage“, „Ändern der Halterung“.
Schnitte, klemmen, brennen, blockieren den Motor beim Reißen	Dullblade mit falscher Zahnstellung.	Klinge schärfen oder ersetzen.
	Verzogenes Brett.	Stellen Sie sicher, dass die konkave oder hohle Seite zugewandt ist „UNTEN“ und speist langsam.
	Ripfencenotparalleltoblade.	siehe Abschnitt „Einstellungen“, „Ausrichten „RipFence.“
	Abbruchmesser außer Betrieb.	siehe Abschnitt „Einstellungen“, „Spaltkeil Ausrichtung.“
Schnittnichtwahrbei900 oder45Oppositionen	Justierungsschraubennichteingestellt Richtig.	siehe Abschnitt „Anpassungen“, „Anpassen der ParalleltoMiterGaugeslots.“
KunststoffschmelzsorbladetpsoverheatwhenSchneiden	Vorschub zu hoch.	langsame Vorschubguschwindigkeit durch das Sägeblatt.
	Bladestipnotsharp	Klinge schärfen oder ersetzen
Kippverriegelungsgriff Höhenradschwer zu bewegen	Die abgeschrägte Hand wird nicht gelöst, wenn Anpassung vornehmen.	siehe Abschnitt „Lernen Sie Ihre Stichsäge kennen“, „Feststellknopf für Doppeltiterplatte“.
	Sägemehl auf tiefen Schraubengewinden.	siehe Abschnitt „Wartung Ihrer Tischkreissäge“, „Schmierung“.
Leistungsschalter löst aus	Der Leistungsschalter löst während des Einschaltens wiederholt aus.	Ersetzen Sie die Klinge durch eine neue Klinge. Kraft, die beim Schneiden auf das Werkstück ausgeübt wird.

Nennstrom 15A (1800w) Trennscheibe

ÿ254xÿ15.875x2.8mm (ÿ254xÿ30mm)

Leerlaufdrehzahl 5000 U/min (4800 U/min)

Anzahl der Zähne 40 Größe der

Hauptschneideplatte 650 x 576 mm

Schnittkapazität für rechts 625 mm Maximale

Schnitthöhe 85 mm/

90ÿ 55 mm/45ÿ

Höheneinstellung .... Stufenlos 0-85 mm.

Sägeblatteinstellung .... Stufenlos 0-45 mm.

Extraktorbuchse ....y35mm

Gewicht Ca.27,5kg

Ø254±0.5 0.25 A 10°±2° Ø30" Ø1 A-A' 10:1

Betriebsarten 625 %: Dauerbetrieb im Leerlauf (Zykluszeit 10 Minuten).

Um sicherzustellen, dass der Motor nicht zu heiß wird, darf er nur 25 % des Zyklus mit der

angegebenen Leistung betrieben werden und muss dann 75 % des Zyklus lang im Leerlauf laufen.

Achtung!

Geräusch- und

Vibrationswerte wurden gemäß EN 61029 gemessen.

LpA-Schalldruckpegel KpA- 91dB(A)

Unsicherheit LwA- 3dB

Schallleistungspegel KwA- 104dB(A)

Unsicherheit Bei den 3dB

angegebenen Werten handelt es sich um Emissionswerte

und nicht unbedingt um zuverlässige Arbeitsplatzwerte.

Obwohl ein Zusammenhang zwischen Emissions- und Immissionswerten

besteht, können daraus keine sicheren Schlussfolgerungen hinsichtlich

der Notwendigkeit zusätzlicher Vorsichtsmaßnahmen gezogen werden.

Faktoren, die einen potenziellen Einfluss auf den tatsächlichen Immissionspegel am

Arbeitsplatz haben können, sind z. B. die Dauer der Einwirkung, die Art des Raums und andere

Lärmquellen, z. B. die Anzahl der Maschinen und anderer

benachbarter Betriebe. Zuverlässige

Arbeitsplatzwerte können von Land zu Land unterschiedlich sein.

Mit diesen Informationen sollte

der Benutzer zumindest in der Lage sein, die damit

verbundenen Gefahren und Risiken besser einzuschätzen.

A' ø254±0.5 ∅ 0.25 A 10°±2" ø15.87 1 2 Ø300 Ø300 A-A' H=1

Technischer Support und E-Garantie-Zertifikat www.vevor.comlsupport

VEVOR®

TOUGH TOOLS, HALF PRICE

DANE TECHNICZNE---- 39

Krew OSTRZEŻENIE

TECHNISCHE GEGEVENS---- 39

Bloed WAARSCHUWING

ELEKTRISCHE VEILIGHEID

verwachte start of elektrische

GEBRUIK VAN DE Mesbescherming

bescherming die nodig is

B Bild K A yck

Extraktionsuttag ....y35 mm

vikt ...... Ca.27,5kg

driftlägen 625 %:kontinuerlig drift med inkoppling (cykeltid 10 minuter).
