INSTRUKCJA OBSŁUGI M1H-ZP5-254D-1 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI PIŁY STOŁOWEJ

MODEL:M1H-ZP5-254D-1

nadal staramy się oferować Państwu konkurencyjne ceny.

„Oszczędź połowę”, „cena półdarmowa” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do głównych marek i niekoniecznie oznacza to, że obejmuje wszystkie kategorie narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, w rzeczywistości oszczędzają połowę w porównaniu do największych marek.

VEVOR®

TOUGH TOOLS, HALF PRICE

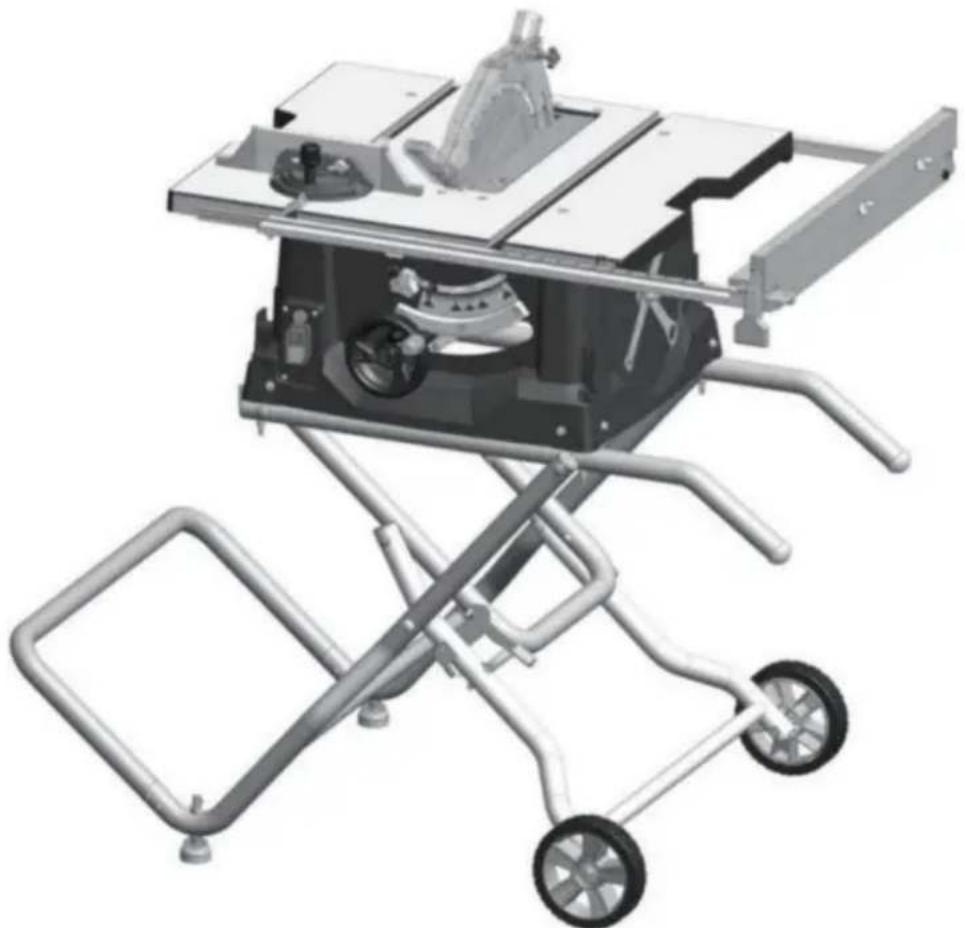

PIŁA STOŁOWA

MODEL:M1H-ZP5-254D-1

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.comlsupport

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jasnej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Spis treści

Ogólne zasady bezpieczeństwa---- 3

Ogólne zasady bezpieczeństwa 4

Instrukcje bezpieczeństwa dotyczące pił stołowych----4

Instrukcje bezpieczeństwa dotyczące pił stołowych----5

Dodatkowe zasady bezpieczeństwa---- 6

Specyfikacje silnika i elektryka

Wymagania---- 8

Symbole----...

Słownik pojęć----...

Rozpakowywanie i sprawdzanie zawartości----14

Montaż---- 15

Dostosowania 23

Podstawowa obsługa piły stołowej---- 26

Konserwacja piły stołowej----36

Rozwiązywanie problemów----38

Część pyłu powstaje podczas szlifowania, piłowania, szlifowania, wiercenia i innych czynności prace budowlane zawierają substancje chemiczne, które mogą powodować raka, poród wady lub inne szkody reprodukcyjne. Oto kilka przykładów tych substancji chemicznych Czy:

. Ołów z farb ołowiowych,

i Krystaliczna krzemionka z cegieł i cementu

inne produkty murarskie i

. Arsen i chrom z drewno poddane obróbce chemicznej.

Ryzyko związane z tymi ekspozycjami jest różne i zależy od tego, jak często wykonujesz tego typu pracę. zmniejsz narażenie na te substancje chemiczne: praca w dobrze wentylowanym pomieszczeniu i pracować z zatwierdzonymi sprzęt bezpieczeństwa, taki jak maski przeciwpyłowe które są specjalnie zaprojektowane do filtrowania mikroskopijnych cząstek.

Unikaj długotrwałego kontaktu z pyłem szlifowanie, cięcie, szlifowanie, wiercenie i inne prace budowlane. Nosić odzież ochronną Ubranie i odsłonięte miejsca umyj mydłem i wody. Pozwalając na dostanie się kurzu do twojego Dotykanie ust lub oczu albo leżenie na skórze może sprzyjać wchłanianiu szkodliwych substancji chemicznych.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dołączone do tego elektronarzędzia. Nieprzestrzeganie wszystkich instrukcji wymienionych poniżej może skutkować

Porażenie prądem, pożar i/lub poważne obrażenia.

ZACHOWAJ WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE DO WGLĄDU W PRZYSZŁOŚCI.

Termin „narzędzie elektryczne” w ostrzeżeniach odnosi się do narzędzia elektrycznego zasilanego z sieci (przewodowego) lub zasilanego bateryjnie (bezprzewodowego).

BEZPIECZEŃSTWO MIEJSCA PRACY

utrzymuj miejsce pracy w czystości i dobrym oświetleniu. ciemne obszary są siedliskiem wypadków.

Nie należy używać elektronarzędzi w atmosferach wybuchowych, np. w obecności łatwopalnych cieczy, gazów lub pytów. Narzędzia elektryczne mogą powodować iskier, które mogą spowodować zapłon pyłu lub oparów.

Trzymaj dzieci i osoby postronne z dala od obsługi narzędzia elektrycznego. Rozproszenia mogą powodować tracisz kontrolę.

BEZPIECZEŃSTWO ELEKTRYCZNE

Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy nie modyfikuj wtyczki w żaden sposób. Nie używaj wszelkie wtyczki adapterowe z uziemieniem elektronarzędzia. niezmodyfikowane wtyczki i pasujące gniazdek elektrycznych zmniejszy ryzyko porażenia prądem.

Unikaj kontaktu fizycznego z uziemionymi lub uziemionymi elementami. powierzchnie takie jak rury, grzejniki, kuchenki

i lodówek. Istnieje zwiększone ryzyko Porażenie prądem elektrycznym jeśli twoje ciało jest uziemione.

Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Dostanie się wody do elektronarzędzia może zwiększyć ryzyko porażenia prądem.

Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenie, ciągnięcie lub odłączanie elektronarzędzia. Trzymaj przewód z dala od ciepła, oleju, ostrych krawędzi lub Części ruchome. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

Podczas używania elektronarzędzi na zewnątrz należy używać: przedłużacz odpowiedni do użytku na zewnątrz. stosowanie przedłużacza odpowiedniego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

W przypadku korzystania z elektronarzędzia w wilgotnym miejscu nieuniknione, należy użyć zasilania zabezpieczonego wyłącznikiem różnicowopрядowym (GFCI).

GFCI zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

Zachowaj czujność, uważaj na to, co robisz i korzystaj z tego, co robis zdrowy rozsądek przy obsłudze elektronarzędzi.

Nie używaj elektronarzędzi, gdy jesteś zmęczony lub

pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi Narzędzia mechaniczne mogą spowodować poważne obrażenia ciała.

Stosuj osobisty sprzęt ochronny. Zawsze noś okulary ochronne. sprzęt ochronny, taki jak jak maski przeciwpyłowe, antypoślizgowe obuwie robocze, kask ochronny lub środki ochrony słuchu stosowane w odpowiednich przypadkacl warunki zmniejszą obrażenia ciała.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przed podłączeniem przełącznik jest w pozycji wyłączonej do źródła zasilania i akumulatora, wybierając w górę lub noszenie narzędzia. Noszenie narzędzia jest Twój palec na przełączniku lub zasilaniu powertool włączenie przełącznika powoduje wypadki.

Przed użyciem należy usunąć klucz regulacyjny lub klucz nasadowy. włączanie elektronarzędzia. Klucz lub klucz Pozostawiony przymocowany do obracającej się części narzędzia napędowego. może skutkować obrażeniami ciała.

Nie wychylaj się za daleko. Utrzymuj odpowiednią postawę i równowaga w każdym czasie. To umożliwia lepszą kontrolę mocy w nieoczekiwanych sytuacjach.

Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuteria. zachowaj włosy, ubranie i rękawiczki z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

Jeżeli urządzenia są przewidziane do podłączenia urządzeń do odsysania i zbierania pyłu, należy upewnić się, że są one podłączone i prawidłowo używane. Korzystanie z urządzeń do zbierania pyłu może zmniejszyć emisję pyłu. zagrożenia.

Nie pozwól, aby znajomość nabyta w wyniku częstego użytkowania narzędzi pozwala Ci stać się zadowolonym i zignoruj zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

UŻYTKOWANIE I KONSERWACJA ELEKTRONARZĘDZI

Nie używaj elektronarzędzi na siłę. Używaj właściwych narzędzi. elektronarzędzie do Twojej aplikacji. Prawidłowe ^57 Netherlands Power Tool wykona pracę lepiej i bezpieczniej szybkość, dla której została zaprojektowana.

Ogólne zasady bezpieczeństwa

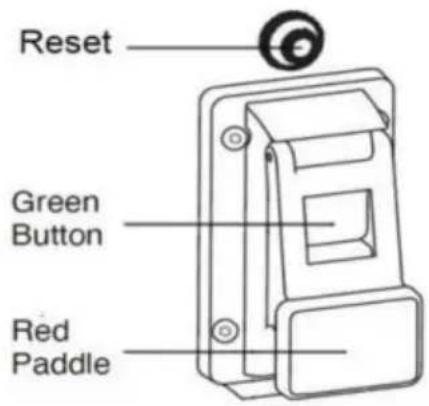

Nie używaj elektronarzędzia, jeśli przełącznik nie jest włączony. nie włączać i wyłączać. Każde narzędzie elektryczne, którego nie można kontrolować przełącznikiem, jest niebezpieczne i musi zostać naprawiony.

Odłącz wtyczkę od źródła zasilania

i wyjmij akumulator, jeśli jest on odłączalny, z elektronarzędzia przed wykonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem

elektronarzędzia. Takie zapobiegawcze środki bezpieczeństwa Zmniejsz ryzyko przypadkowego uruchomienia narzędzia.

Przechowuj nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalaj na korzystanie z nich osobom niezaznajomionym z ich obsługą. elektronarzędzia lub niniejszej instrukcji obsługi elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia i akcesoria. Sprawdź, czy niewspółosiowość lub wiązanie ruchomych części, pęknięcie części i wszelkie inne stany

które mogą mieć wpływ na działanie elektronarzędzia. Jeśli uszkodzone, należy przedtem oddać elektronarzędzie do naprawy użytkowania. Wiele wypadków jest spowodowanych przez niewłaściwą konserwację

narzędzia o dużej mocy.

Utrzymuj narzędzia tnące ostre i czyste.

konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej podatne na wiązanie i łatwiejsze do kontrolowania.

Używaj elektronarzędzi, akcesoriów i końcówek narzędziowych itp. zgodnie z niniejszą instrukcją, biorąc biorąc pod uwagę warunki pracy i pracę, która ma być wykonana. wykorzystanie narzędzia elektrycznego do operacje inne niż zamierzone mogłyby spowodować niebezpieczną sytuację.

utrzymuj uchwyty i powierzchnie chwytne suche, czyste i wolne od oleju i smaru. SIIppery

uchwyty i powierzchnie chwytne nie pozwalają na Bezpieczne obchodzenie się z narzędziem i kontrola nad nim w nieoczekiwanych sytuacjach.

PRACA

Oddaj swoje elektronarzędzie do serwisu przez wykwalifikowany personel. osoba dokonująca naprawy używa wyłącznie identycznych części zamiennych. Zapewni to bezpieczeństwo moc też jest zachowana.

Instrukcje bezpieczeństwa dotyczące pił stołowych

OSTRZEŻENIA DOTYCZĄCE OCHRON

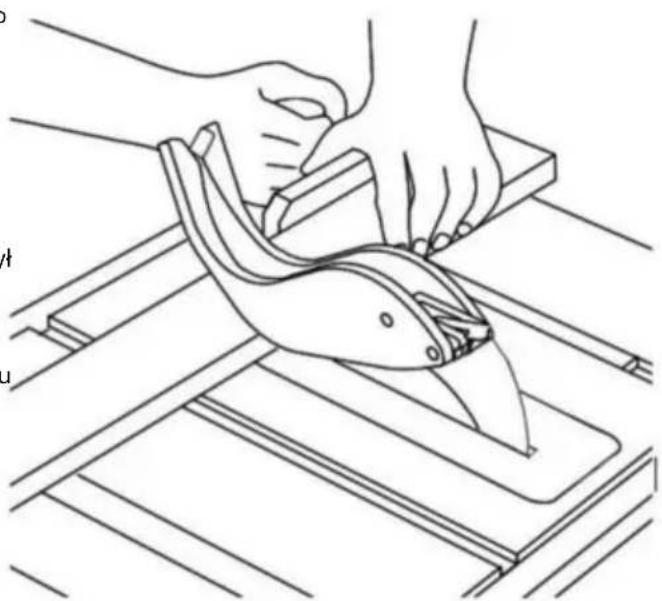

utrzymywać osłony na miejscu. Osłony muszą być sprawne i prawidłowo zamontowane. A osłona, która jest luźna, uszkodzona lub nie działa prawidłowo. Należy je naprawić lub wymienić.

Zawsze używaj osłony tarczy tnącej, noża rozdzielającego i dla każdej operacji cięcia przelotowego. Dla operacje cięcia przelotowego, w których ostrze piły przecina całkowicie grubość obrabianego przedmiotu, osłonę i inne urządzenia zabezpieczające pomóc zmniejszyć ryzyko kontuzji.

Natychmiast ponownie zamontuj system zabezpieczający po zakończeniu operacji (takiej jak wręgowanie, frezowanie lub ponowne piłowanie), która wymaga zdjęcia osłony, noża rozdzielającego andlor. Strażnik, nóż rozszczepiający i pomoc zmniejszyć ryzyko odniesienia obrażeń.

Upewnij się, że ostrze piły nie styka się z osłona, nóż rozdzielający lub przedmiot obrabiany przed przełącznik jest włączony. Nieumyślny kontakt tych przedmioty z ostrzem piły mogą spowodować niebezpieczeństwo stan.

Wyreguluj nóż rozdzielający zgodnie z opisem w niniejszej instrukcji obsługi. Nieprawidłowe rozstawienie, pozycjonowanie i ustawienie może sprawić, że klin rozdzielający będzie nieskuteczny w zmniejszaniu prawdopodobieństwa odrzutu.

Aby nóż rozdzielający mógł pracować, muszą brać udział w obróbce przedmiotu obrabianego.

Nóż rozdzielający nie jest skuteczny w przypadku cięcia zbyt krótkich elementów, aby można było z nim pracować. nóż rozdzielający i urządzenie zabezpieczające przed odrzutem. W takich warunkach nie może dojść do odrzutu.

zapobiegane przez nóż rozdzielający i zabezpieczenie antyodrzutowe urządzenie.

Instrukcje bezpieczeństwa dotyczące pił stołowych

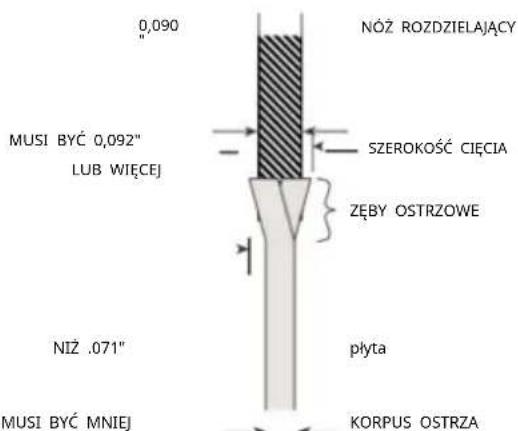

Do rozszczepienia należy używać odpowiedniego brzeszczotu noż. Aby noż rozdzielający działał prawidłowo, średnica ostrza piły musi odpowiadać właściwej średnicy noż rozdzielający i korpus ostrza piły muszą być cieńska niż grubość noża rozdzielającego i szerokość cięcia ostrza piły musi być szersza niż grubość noża rozdzielającego.

OSTRZEŻENIA DOTYCZĄCE PROCEDUR CIĘCIA

Nigdy nie wkładaj palców ani ręce w pobliżu lub na linii z ostrzem

piły. Chwila nieuwagi lub

sIip może skierować twoją rękę w stronę ostrza piły i spowodować poważne obrażenia ciała.

Podawaj przedmiot obrabiany do ostrza piły lub noża wyłącznie w kierunku przeciwnym do kierunku obrotów.

Podawanie przedmiotu obrabianego w tym samym kierunku, ostrze piły obraca się nad stołem, co może spowodować przedmiot obrabiany i twoja ręka są wciągane ostrze piły.

Nigdy nie używaj kątomierza do podawania przedmiotu obrabianego podczas cięcia wzdłużnego i nie używaj piły wzdłuż ogrodzenie jako ogranicznik długości przy cięciu poprzecznym kątomierz. Prowadzenie przedmiotu obrabianego za pomocą prowadnica równoległa i ogranicznik kątowy w tym samym czasie zwiększa prawdopodobieństwo zakleszczenia się ostrza piły i łapówka.

Podczas cięcia wzdłużnego zawsze przykładaj przedmiot obrabiany siła podawania między prowadnicą a piłą ostrze. Użyj popychacza, gdy odległość między ogranicznikiem a ostrzem piły jest mniejsza niż

150 mm, a gdy odległość ta jest mniejsza niż 50 mm, należy użyć klocka dociskowego. Urządzenia „pomocnicze w pracy” utrzymają dłoń w bezpiecznej odległości od ostrze piły.

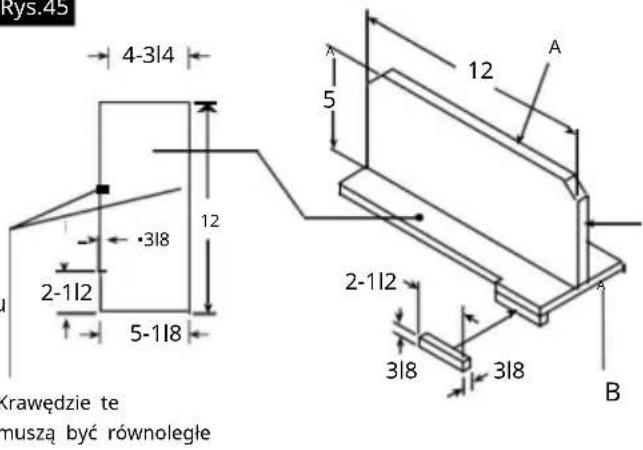

Używaj wyłącznie popychacza dostarczonego przez producenta lub skonstruowanego zgodnie z

instrukcji. Ten popychacz zapewnia wystarczającą odległość dłoni od ostrza piły.

Nigdy nie używaj uszkodzonego lub przeciętego popychacza. uszkodzony drążek popychający może pęknąć, powodując dłoń wsunięta w ostrze piły.

Nie wykonuj żadnej operacji „z wolnej ręki”. Zawsze używaj ogranicznika równoległego lub ukośnicy.

wskaźnik do pozycjonowania i prowadzenia przedmiotu obrabianego. „Freehand" oznacza używanie rąk do podtrzymywania lub prowadzić obrabiany przedmiot zamiast prowadnicy równoległej lub kątomierz. Cięcie ręczne prowadzi do nieprawidłowego ustawienia, zacinania się i odrzutu.

Nigdy nie sięgaj wokół lub ponad obracającą się piłą. ostrze. Sieganie po obrabiany przedmiot może doprowadzić do przypadkowego kontaktu z ruchomym ostrzem piły.

Zapewnij pomocnicze wsparcie przedmiotu obrabianego tył i/lub boki stołu piły do długich i długich

lub szerokie elementy obrabiane, aby utrzymać je w poziomie. Długi i/lub szeroki przedmiot obrabiany ma tendencję do obracania się krawędź stołu powodująca utratę kontroli, piła wiązanie ostrza i odrzut.

Podawaj obrabiany przedmiot w równym tempie. Nie zginać lub skręcać obrabiany przedmiot. Jeśli wystąpi zacięcie, natychmiast wyłącz narzędzie, odłącz je od zasilania.

narzędzie i usuń zacięcie. Zacięcie ostrza piły

przez obrabiany przedmiot może spowodować odrzut lub zatrzymanie silnik.

Nie usuwaj kawałków odciętego materiału, gdy piła pracuje. v ktorym Materiał może zostać uwięziony między prowadnicą lub wewnątrz

osłona ostrza piły i ostrze piły ciągnące cię

palce do ostrza piły. Wyłącz piłę i poczekaj, aż ostrze piły się zatrzyma, zanim ją usuniesz

użmejrzywo

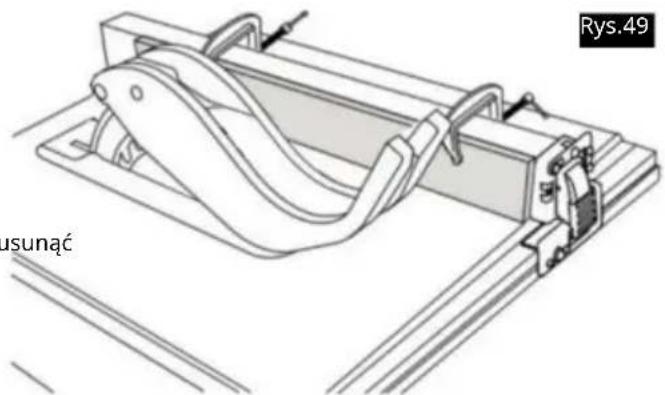

Użyj pomocniczego ogrodzenia w kontakcie ze stołem góra przy rozcinaniu elementów o grubości mniejszej niż 2 mm gruby. Cienki przedmiot obrabiany może zaklinować się pod rozdarciem ogrodzenie i stworzyć odbicie.

PRZYCZYNY I ODBIÓR

POWIĄZANE OSTRZEŻENIA

odrzut jest nagłą reakcją przedmiotu obrabianego do zaciętego, zaciętego ostrza piły lub nieprawidłowo ustawionej linii cięcia w przedmiocie obrabianym względem piły ostrzem lub gdy część obrabianego przedmiotu zakleszczy się między ostrzem piły a prowadnicą równoległą lub innym elementem obiekt stały.

Najczęściej podczas odrzutu przedmiot obrabiany jest Podnoszony ze stołu za tylną część piły piła jest wyrzucana w kierunku operatora. Odrzut jest wynikiem niewłaściwego użycia piły i/lub nieprawidłowych

procedur lub warunków obsługi i może

można tego uniknąć, podejmując odpowiednie środki ostrożności, jak podano poniżej.

Nigdy nie stawaj bezpośrednio na linii ostrza piły.

Zawsze ustawiaj ciało po tej samej stronie ostrza piły jako ogranicznika. Odrzut może przesunąć obrabiany przedmiot z dużą prędkością w kierunku osoby stojącej przed piłą i w jej linii biada.

Instrukcje bezpieczeństwa dotyczące pił stołowych

Nigdy nie sięgaj ponad lub za ostrze piły.

ciągnąć lub podtrzymywać przedmiot obrabiany. Przypadkowo może dojść do kontaktu z ostrzem piły lub odrzutu możesz wciągnąć palce w ostrze piły.

Nigdy nie trzymaj i nie naciskaj przedmiotu obrabianego, który jest odcinany przez obracającą się tarczę piły. dociskanie odcinanego przedmiotu obrabianego do ostrze piły może spowodować zakleszczenie i odrzut.

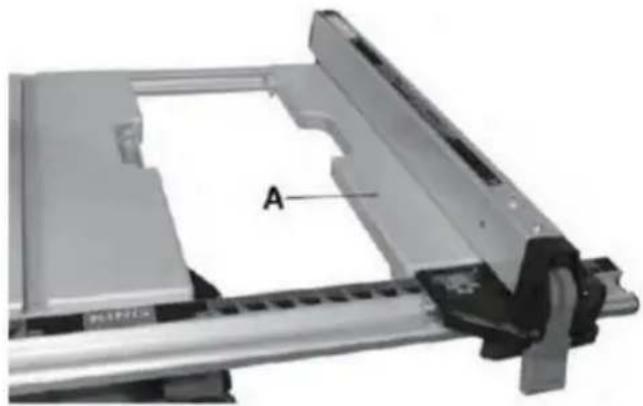

Wyrównaj ogrodzenie równolegle do piły ostrze. Niewłaściwie ustawiony ogranicznik będzie ściskał obrabiany przedmiot przy ostrzu piły i powodował odrzut.

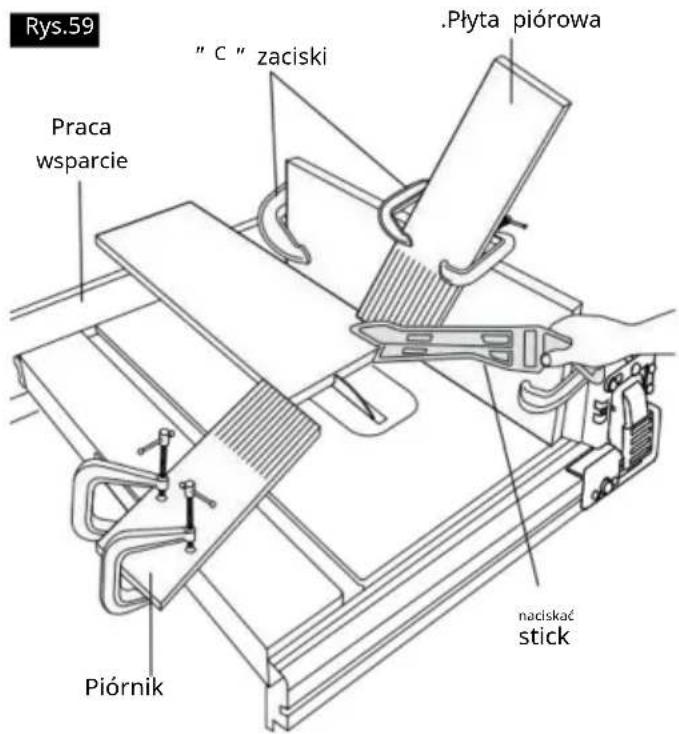

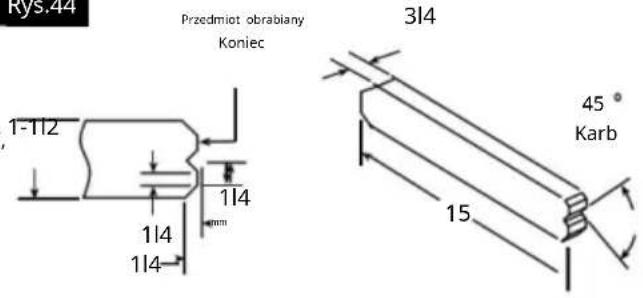

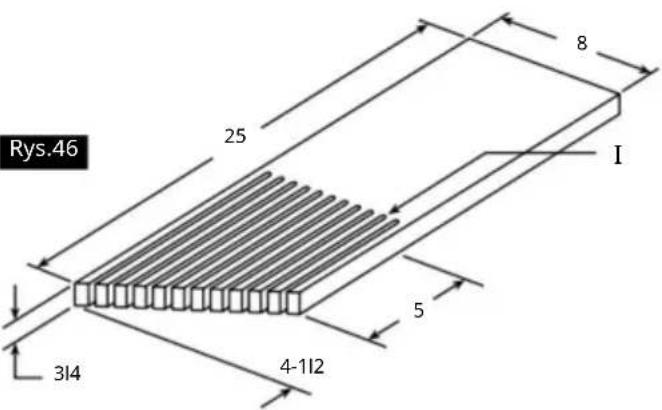

Użyj pióra do prowadzenia obrabianego przedmiotu do stołu i prowadnicy podczas wykonywania cięć nieprzelotowych, takich jak wręgi, wpusty lub cięcia piłą. Piórnik pomaga kontrolować obrabianego przedmiotu w przypadku odrzutu.

zachowaj szczególną ostrożność podczas cięcia niewidoczne obszary zmontowanych elementów obrabianych.

Wystająca piła może przeciąć przedmioty, które mogą spowodować łapówka.

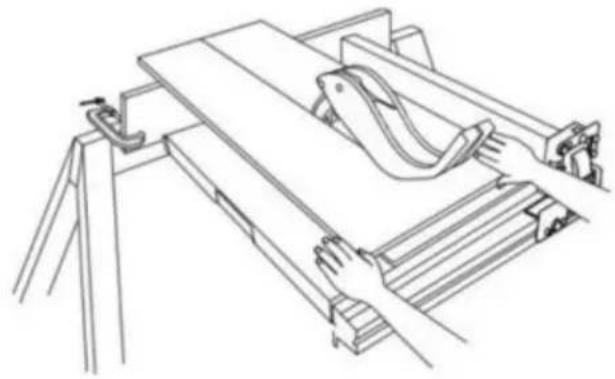

Podtrzymuj duże panele, aby zminimalizować ryzyko przytrzaśnięcie i odrzut ostrza piły. Duży panel mają tendencję do uginania się pod własnym ciężarem. podpora(y) musi być umieszczony pod wszystkimi częściami panelu wystający poza blat stołu. zachowaj

szczególną ostrożność podczas cięcia przedmiotu obrabianego który jest skręcony, zawiązany, wypaczony lub nie mieć prostą krawędź, aby prowadzić ją za pomocą kątownicy miernik lub wzdłuż ogrodzenia. Wypaczony, sękaty lub skręcony przedmiot obrabiany jest niestabilny i powoduje nieprawidłowe ustawienie szczeliny względem ostrza piły, co powod i odrzut.

Nigdy nie tnij więcej niż jednego elementu obrabianego, ułożonego warstwami pionowo lub poziomo. Ostrze piły może podnieść jeden lub więcej elementów i spowodować odrzut.

Podczas ponownego uruchamiania piły z ostrzem w przedmiot obrabiany, wyśrodkuj ostrze piły w szczelinie aby zęby piły nie były zazębione

material. Jeśli ostrze piły się zablokuje, może unieść obrabiany, przedmiot i spowodować odrzut, gdy piła jest

ponownie uruchomiony.

utrzymuj ostrza pił w czystości, ostre i odpowiednio ustawione. Nigdy nie używaj wykrzywionych ostrzy pił lub pił ostrza z pękniętymi lub złamanymi zębami. ostre a prawidłowo ustawione ostrza piły minimalizują zacinanie się, zacinanie i odrzut.

OBSŁUGA PIŁY STOŁOWEJ

OSTRZEŻENIA DOTYCZĄCE PROCEDURE

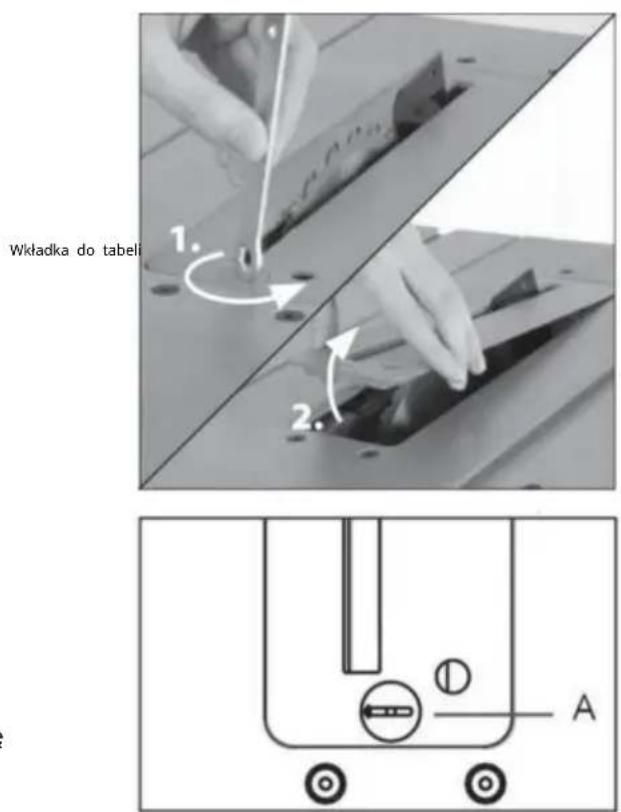

Wyłącz piłę stołową i odłącz

przewód zasilający podczas wyjmowania wkładki stołowej, wymiany ostrza piły lub dokonywania regulacji noża rozdzielającego, urządzenie antyodrzutowe lub osłony tarczy piły, a także gdy maszyna jest pozostawione bez opieki. środki ostrożności będą unikaj wypadków.

Nigdy nie pozostawiaj włączonej piły stołowej bez nadzoru. Wyłącz urządzenie i nie pozostawiaj go włączonego, dopóki nie zostanie wyłączone. zatrzymuje się całkowicie. Pozostawiona bez nadzoru pracująca piła stanowi niekontrolowane zagrożenie.

Umieść piłę stołową w dobrze oświetlonym i równym miejscu, gdzie możesz zachować dobrą równowagę i oparcie. Powinna być zainstalowana w miejscu, które zapewnia wystarczająco dużo miejsca, aby łatwo obsługiwać rozmiar obrabianego przedmiotu. ciasne, ciemne miejsca i nierówna, śliska podłoga sprzyjają wypadkom.

Często czyść i usuwaj trociny z pod stołem piły i/lub odpylaczem urządzenie. Nagromadzone trociny są łatwopalne i

może ulec samozapłonowi.

Piła stołowa musi być zabezpieczona. Piła stołowa

jeśli nie jest odpowiednio zabezpieczony, może się przesunąć lub przewrócić.

Usuń narzędzia, resztki drewna itp. z stół przed włączeniem piły stołowej. Rozproszenie uwagi lub potencjalne zacięcie może być niebezpieczne.

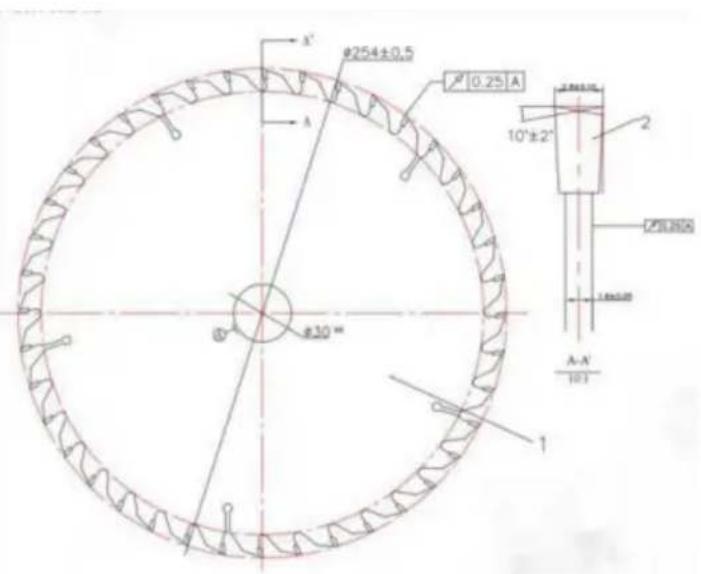

Zawsze używaj brzeszczotów o odpowiednim rozmiarze i kształt (diamentowy lub okrągły) otworów wrzeciona. Ostrza piły, które nie pasują do osprzętu montażowego piły, będą się przecuwiać niecentralnie, powodując utratę przeciwko

^i Nigdy nie używaj uszkodzonego lub niewłaściwego ostrza piły. środki montażowe takie jak kołnierze, podkładki pod brzeszczoty piły, śruby lub nakrętki. Te środki montażowe zostały specjalnie zaprojektowane do Twojej piły, aby zapewnić bezpieczną pracę i optymalną wydajność.

Nigdy nie stawaj na pile stołowej; nie używaj jej jako stopień. może dojść do poważnych obrażeń, jeśli narzędzie jest przechylone lub jeśli narzędzie tnące jest przypadkowo. Skontaktowano się.

eUpewnij się, że ostrze piły jest zamontowane

obracać w odpowiednim kierunku. Nie używać tarcze szlifierskie, szczotki druciane lub tarcze ścierne na piłce stołowej. Niewłaściwa instalacja ostrza piły lub używanie akcesoriów nie jest zalecane

może spowodować poważne obrażenia.

Dodatkowe zasady bezpieczeństwa

ZABEZPIECZ WARSZTAT PRZED DZIEĆMI za pomocą klódek i wyłączników głównych.

Stosuj wyłącznie zalecane akcesoria. Używaj wyłącznie akcesoria zalecane przez producenta Twój model I. Inne akcesoria mogą być niebezpieczne.

Nie używaj żadnego ostrza ani innego narzędzia tnącego oznaczone dla prędkości roboczej mniejszej niż 5000 RPM Ryzyko poważnych obrażeń.

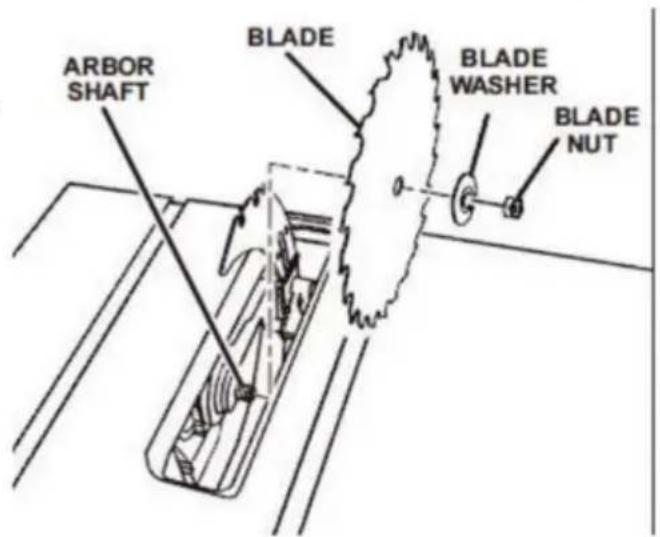

Upewnij się, że ostrze lub inne narzędzie tnące, podkładki i nakrętka trzpienia są prawidłowo zamontowane. Odniesienie instrukcja demontażu i montażu ostrza.

Nigdy nie używaj piły, jeśli nie jest zainstalowana odpowiednia wkładka. Upewnij się, że wkładka stołu jest

na równi z powierzchnią stołu lub lekko poniżej niej z przodu i lekko podnieś tylną część wkładki.

Zawsze sprawdzaj piłę stołową przed każdym użyciem. Jeśli brakuje jakiejkolwiek części piły, jest ona niesprawna lub został uszkodzony lub zepsuty (np. silnik)

przełącznika lub innego elementu sterującego, urządzenia zabezpieczającego lub przewodu zasilającego), natychmiast zaprzestań dopóki konkretna część nie zostanie naprawiona lub zastąpiony.

Materiały plastikowe i kompozytowe (takie jak płyta pilśniowa) mogą być cięte piłą. Jednakże, ponieważ są one zazwyczaj dość twarde i śliskie, mogą nie zatrzymać odrzutu.

Dlatego należy zachować szczególną ostrożność w następujących kwestiach: prawidłowe procedury ustawiania i cięcia przy zrywaniu.

Nie stój i nie pozwalaj nikomu stać w

Linia z potencjalnym odrzutem.

zachowaj szczególną ostrożność, gdy osłona jest zamontowana usuwane w celu przecięcia, wykonania wpustów, wręgowania lub formowanie. Wymień osłone, gdy tylko operacja zostanie ukończona. Użyj

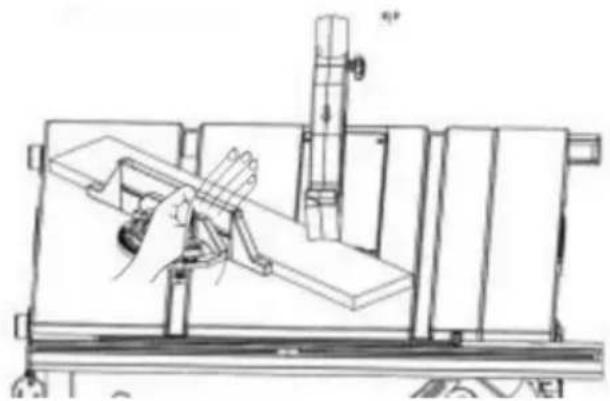

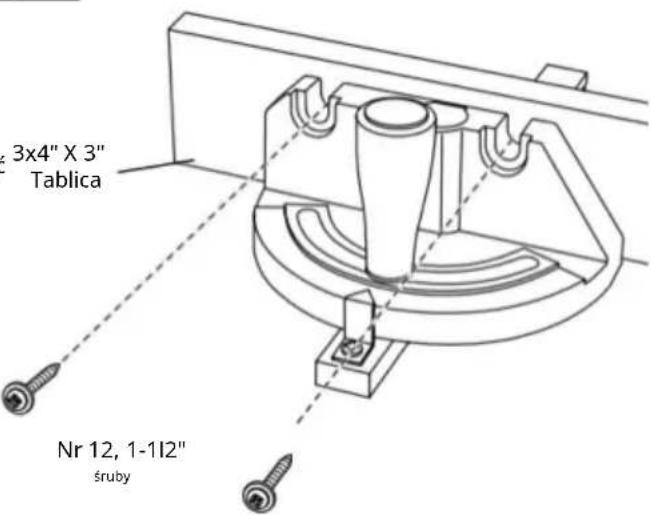

pomocniczego licowania na prowadnicy kątowej, aby zwiększyć stabilność i kontrolę. Operacje cięcia poprzecznego są wygodniejsze i

większe bezpieczeństwo, jeśli zastosujesz dodatkową drewnianą deskę elewacyjną przymocowany do prowadnicy kątowej. patrz „Pomocnicza okładzina ogranicznika równoległego”.

Unikaj niewygodnych operacji i pozycji dłoni, w których nagły upadek może spowodować uraz palców lub dłoni.

przejdź do piły tarczowej lub innego narzędzia tnącego.

W przypadku zablokowania lub zakleszczenia się ostrza piły w obrabianym przedmiocie, wyłącz piłę i odłącz narzędzie od zasilania, wyjmij obrabiany przedmiot z ostrza piły i sprawdź, czy ostrze piły jest równoległe do szczeliny lub rowki stołu i czy rozpieracz jest w

właściwe wyrównanie z ostrzem piły. Jeśli rozrywasz w tym czasie sprawdź, czy ogranicznik równoległy jest równoległy z ostrzem piły. Wyreguluj zgodnie ze wskazówkami.

POMYŚL O BEZPIECZEŃSTWIE: bezpieczeństwo to połączenie zdrowego rozsądku operatora i czujności w każdym momencie użytkowania piły stołowej.

OSTRZEŻ

Działanie jakiejkolwiek mocy narzędzie może spowodować wrzucenie

ciał obcych do oczu, co może skutkować poważnym uszkodzeniem

oczu

uszkodzenie. Zawsze się zużywa okulary ochronne zgodne z normą ANSI Z87.1

(pokazane na opakowaniu) przed włączeniem zasilania operacja tooI.

Przed każdym użyciem należy

WARNING Wear Eye Protection

zapoznać się ze wszystkimi ostrzeżeniami umieszczonymi na pile stołowej.

BEZPIECZEŃSTWO STOŁU PIŁY STOŁOWEJ Instrukcje

⚠ OSTRZEŻENIE

Przeczytaj wszystkie instrukcje. Błąd

postępować zgodnie ze wszystkimi wymienionymi instrukcjami

Poniżej może dojść do poważnych obrażeń ciała.

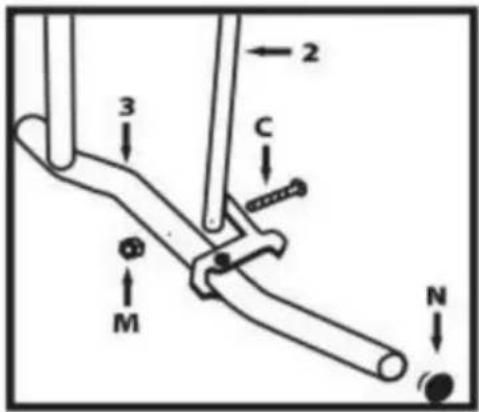

Całkowicie zmontuj i dokręć wszystkie elementy mocujące wymagane dla tego stojaka. Pamiętaj również, aby od czasu do czasu sprawdzać stojak i upewnić się, że jest nadal ciasno. Luźny stojak jest niestabilny i może się przesunąć w użyciu i spowodować poważne obrażenia.

Wyłącz narzędzie i odłącz je.

zasilanie przed zamontowaniem piły na stojaku. Niezamierzone uruchomienie podczas montażu może spowodować obrażenia.

Przed przystąpieniem do pracy należy upewnić się, że cały urządzenie jest umieszczone na solidnej, płaskiej i równej powierzchni. Jeśli narzędzie jest niestabilne, może dojść do poważnych obrażeń. i się przewraca.

Nigdy nie stawaj na narzędziu ani jego podstawie i nie używaj go jako drabina lub rusztowanie. poważne obrażenia mogą wystąpić, jeśli narzędzie jest przechylone lub narzędzie tnące jest przypadkowo dotknięte. Nie przechowuj materiałów na lub blisko tego, że trzeba na nim stać narzędzie lub jego podstawa do ich osiągnięcia.

Używaj wyłącznie części zamiennych VEVOR. Wszelkie inne mogą stwarzać zagrożenie.

Specyfikacje silnika i wymagania elektryczne

Specyfikacja silnika

W przypadku awarii lub uszkodzenia uziemienie zapewnia ścieżkę najmniejszego oporu dla

Prąd elektryczny w celu zmniejszenia ryzyka porażenia prądem.

Narzędzie to jest wyposażone w przewód elektryczny z

przewód uziemiający urządzenia i wtyczkę uziemiającą. Wtyczka musi być podłączona do odpowiedniego gniazdka, które jest prawidłowo zainstalowane i uziemione

zgodnie ze wszystkimi lokalnymi kodeksami i rozporządzeniami.

Ta piła jest podłączona do pracy przy napięciu 120 V, 60 Hz. Prąd zmienny. Przed podłączeniem silnika

przewód do źródła zasilania, upewnij się, że

przełącznik jest w pozycji „WYŁ.” i upewnij się, że

Prąd elektryczny ma takie same właściwości jak

że wybite na stole było tabliczka z nazwiskiem.

połączenie ze źródłem zasilania

Ta maszyna musi być uziemiona podczas użytkowania, aby chronić operatora przed porażeniem prądem elektrycznym.

Podłącz przewód zasilający do prawidłowo uziemionego gniazdka 120 V. typ gniazda zabezpieczonego 15-amperowym podwójnym elementem bezpiecznik zwłoczny lub wyłącznik automatyczny.

Nie wszystkie gniazdka są prawidłowo uziemione. Jeśli nie jesteś upewnij się, że Twoje gniazdko, jak pokazano na tej stronie, jest prawidłowo uziemione; należy je sprawdzić przez wykwalifikowanego elektryk.

Aby uniknąć porażenia prądem elektrycznym, wykonaj następujące czynności:

nie dotykaj metalowych zębów

na wtyczce podczas instalowania lub usuwania

podłączyć do gniazdka lub odłączyć od gniazdka.

Brak prawidłowego uziemienia to elektronarzędzie może spowodować

porażenie prądem elektrycznym lub poważny wstrząs, zwłaszcza w przypadku stosowania w pobliżu metalowych instalacji wodno-kanalizacyjnych lub innych metalowych elementów obiekty. Jeśli jesteś wstrząśnięty, twoja reakcja może spowodować twoje ręce, żeby uderzyć w totoI.

Jeżeli przewód zasilający jest zużyty, przecięty lub uszkodzony w jakikolwiek sposób, należy go mieć

należy natychmiast wymienić, aby uniknąć porażenia prądem lub pożaru zaryzykować.

Twoje urządzenie jest przeznaczone do użytku na 120

głosy i jest wyposażony w przewód 3-żyłowy i

wtyczka uziemiająca, zatwierdzona przez ubezpieczycieli

Laboratoria i Kanadyjskie

Stowarzyszenie Norm. Przewód

uziemiający ma zieloną kurtkę

i jest przymocowany do obudowy narzędzia na jednym końcu i do bolca uziemiającego wtyczki przyłączeniowej drugi koniec.

Jeśli gniazdko, którego planujesz użyć do tego zasilania, tooI jest typu dwuzębnego, NIE USUWAJ LUB ZMIEŃ ZŁĄCZE UZIEMIAJĄCE W DOWOLNYM

SPOSÓB. Niech wykwalifikowany elektryk wymieni

Gniazdo dwubolcowe z odpowiednim uziemieniem Gniazdo TRZY-bolcowe. Nie używaj żadnego adaptera. korki.

Nieprawidłowe podłączenie urządzenia-uziemienie przewodnik może spowodować ryzyko porażenia prądem. przewodnik z izolacją mający powierzchnię zewnętrzną który jest zielony z żółtymi paskami lub bez nich jest Przewód uziemiający urządzenia. Jeśli konieczna jest naprawa lub wymiana przewodu elektrycznego lub wtyczki, nie należy podłączać przewodu uziemiającego urządzenia do zacisku pod napięciem.

Jeśli instrukcje dotyczące uziemienia nie są w pełni zrozumiałe lub masz wątpliwości, czy uziemienie jest prawidłowe, skontaktuj się z wykwalifikowanym elektrykiem lub pracownikiem serwisu. narzędzie jest prawidłowo uziemione.

Przedłużacze

Wymień uszkodzone przewody rchmiast. Użycie uszkodzonego

Przewody mogą porazić prądem, spowodować oparzenia lub porażenie prądem.

Zawsze używaj właściwego rozszerzenia Przewody. Używaj tylko przedłużaczy 3-

żyłowych, które mają 3-bolcowe uziemienie.

wtyczki i gniazda 3-biegunowe, które akceptują

wtyczka narzędzia. Jeśli konieczny jest przedłużacz,

przewód powinien mieć przewody o odpowiedniej średnicy

stosowany w celu zapobiegania nadmiernym spadkom napięcia, utracie moc lub przegrzanie. Tabela pokazuje prawidłowe

rozmiar do użycia, w zależności od długości przewodu i nazwy-

znamionowego natężenia prądu narzędzia. W razie wątpliwości użyj następny cięższy kaliber. Zawsze używaj U.L. i cSA Wymienione przedłużacze.

ZALECANE ROZMIARY PRZEDŁUŻACZY NARZĘDZIA PRĄDU PRZEMIENNEGO 120 V

NarzędziaAmperOcena	Rozmiar przewodu w AWG						Rozmiary przewodów w mm2
							Długość przewodu w metrachDługość przewodu
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	0,75	0,75	1,5	2,5
6-8	18	16	14	12	0,75	1,0	2,5	4,0
8-10	18	16	14	12	0,75	1,0	2,5	4,0
10-12	16	16	14	12	1,0	2,5	4,0	14	12
12-16				-		-		-		-

UWAGA: Im mniejszy numer kalibru, tym cięższy sznur.

symbolika

symbole bezpieczeństwa

Symbole bezpieczeństwa mają na celu zwrócenie uwagi na możliwe zagrożenia. Symbole bezpieczeństwa a wyjaśnienia z nimi związane zasługują na twoją staranną uwagę i zrozumienie. Same w sobie symbole ostrzegawcze nie eliminują żadnego niebezpieczeństwa. Instrukcje i ostrzeżenia, które podają, są

Nie ma substytutu dla odpowiednich środków zapobiegania wypadkom.

Należy dokładnie przeczytać i zrozumieć wszystkie instrukcje dotyczące bezpieczeństwa zawarte w niniejszej Instrukcji właściciela.

Instrukcja zawierająca wszystkie symbole ostrzegawcze, takie jak „NIEBEZPIECZEŃSTWO”,

„OSTRZEŻENIE” i „UWAGA” przed użyciem tego narzędzia. Nieprzestrzeganie wszystkich instrukcji wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia ciała.

Definicje poniżej opisują poziom powagi każdego słowa sygnałowego. Przeczytaj instrukcję i zwróć uwagę na te symbole.
	To jest symbol alertu bezpieczeństwa. Służy do ostrzegania o potencjalnych zagrożeniach. zagrożenia urazami. Przestrzegaj wszystkich komunikatów bezpieczeństwa, które znajdują się po tym symbolu, aby uniknąć Możliwe obrażenia lub śmierć.
	NIEBEZPIECZEŃSTWO oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, doprowadzi do w wyniku śmierci lub poważnych obrażeń.
	OSTRZEŻENIE oznacza niebezpieczną sytuację, która, jeśli się jej nie uniknie, może spowodować śmierć lub poważne obrażenia.
	UWAGA, używana razem z symbolem alarmu bezpieczeństwa, wskazuje na niebezpieczną sytuację, która, jeśli się jej nie uniknie, spowoduje niewielkie lub umiarkowane obrażenia.

Zapobieganie szkodom i komunikaty informacyjne

Informują użytkownika o ważnych informacjach i/lub instrukcjach, które mogą prowadzić do uszkodzenia sprzętu lub inne uszkodzenia mienia, jeśli nie będą przestrzegane. Każda wiadomość poprzedzona jest słowem „UWAGA”, jak w przykładzie poniżej: UWAGA: Nieprzestrzeganie

tych instrukcji może spowodować uszkodzenie sprzętu i/lub mienia.

Używanie jakichkolwiek elektronarzędzi może spowodować: wrzucenie do oczu obcych przedmiotów, które

może spowodować poważne uszkodzenie oczu. Przed rozpoczęciem zasilania podczas pracy należy zawsze nosić okulary ochronne lub okulary ochronne z osłonami bocznymi i pełną osłonę twarzy, gdy jest to konieczne. Zalecamy szerokie pole widzenia. Bezpieczeństwo Maska do stosowania na okularach korekcyjnych lub standardowych okularach ochronnych z bocznymi zausznikami tarcze. Zawsze używaj ochrony oczu, która jest oznaczona jako zgodna z normą ANSI Z87.1.

symbolika

WAŻNE: Niektóre z poniższych symboli mogą być używane na Twoim urządzeniu. Prosimy o ich przestudiowanie i Poznaj ich znaczenie. Prawidłowa interpretacja tych symboli pomoże Ci lepiej obsługiwać narzędzie.

i bezpieczniej.

symbol	Nazwa	Oznaczenie/Wyjaśnienie
V	Głosy	Podróż (potencjalna)
A	Ampery	aktualny
Hz	Herc	Częstotliwość (cykle na sekundę)
w	wat	moc
kg	kilogramy	waga
min	Protokół	Czas
S	towary drugiej jakości	Czas
Wh	watogodziny	Pojemność baterii
Ach	Ampero-godziny	Pojemność baterii
	Średnica	wielkość wiertel, ściernic, itp.
n0	Brak prędkości ładowania	Prędkość obrotowa bez obciążenia
N	Prędkość znamionowa	Maksymalna osiągalna prędkość
.../minutę	Rewolucje czy wzajemność na minutę	Obroty, uderzenia, prędkość powierzchniowa, orbity itp. na minutę
0	pozycja wyłączona	zerowa prędkość, zerowy moment obrotowy...
→	Strzałka	Działanie w kierunku strzałki
~	Prąd zmienny	Rodzaj lub cecha prądu
---	Prąd stały	Rodzaj lub cecha prądu
	Symbol ryzyka obrażeń	Nie sięgaj do pracującej piły.
	Przeczytaj symbol instrukcji	Poleca użytkownikowi przeczytanie instrukcji
	symbol oznaczający konieczność noszenia okularów ochronnych	Zawsze noś okulary ochronne lub gogle ochronne z osłonami bocznymi i pełną osłoną twarzy, gdy obsługa tego produktu.
	nosić maskę	Zalecenie dla operatora dotyczące noszenia maska przeciwpyłowa.
	nosić ochronę słuchu	Zalecenie dla operatora dotyczące noszenia ochrona słuchu.

symbole (informacje o certyfikacji)

WAŻNE: na Twoim koncie mogą być używane niektóre z poniższych symboli informacji o certyfikacie. tooI. Proszę je przestudiować i poznać ich znaczenie. Prawidłowa interpretacja tych symboli pozwoli aby móc obsługiwać narzędzie lepiej i bezpieczniej.

symbol	Oznaczenie/Wyjaśnienie
	Ten symbol oznacza, że dany instrument jest notowany na giełdzie przez Underwriters Laboratories.
	Ten symbol oznacza, że dany instrument jest rozpoznawany przez ubezpieczycieli Laboratoria.
	Ten symbol oznacza, że dany instrument jest notowany na liście ubezpieczycieli Laboratories, do standardów amerykańskich i kanadyjskich.
	Certyfikat CE

Słownik pojęć

TRZPIEŃ: Wał, na którym zamocowane jest narzędzie tnące. zamontowany.

OCHRONA BARIERY: Zespół składający się z widełek montażowych i dwóch barier bocznych. To Zespół ma na celu zapewnienie fizycznej bariery pomiędzy operatorem a wirującą piłą biada.

SFEL: Kąt nachylenia względem powierzchni stołu.

CIĘCIE POPRZECZNE: Operacja cięcia lub kształtowania wykonane na całej szerokości przedmiotu obrabianego, cięcie przedmiot obrabiany o długości.

DADO: Cięcie nieprzelotowe, które powoduje

wycięcie lub zagłębienie o kwadratowych bokach w przedmiocie obrabianym.

FEATHERBOARD: Urządzenie, które może pomócprowadzić obrabiane przedmioty podczas operacji wzdłużnych utrzymywanie przedmiotu obrabianego w kontakcie z cięciem ogrodzenie. Pomaga również zapobiegać odrzutowi.

cięcie WOLNE RĘCZNIE: wykonywanie cięcia bez prowadnicy, kątomierza, uchwytu, haka lub innych odpowiednich narzędzi urządzenie zapobiegające skręcaniu się przedmiotu obrabianego podczas cięcia i może stwarzać zagrożenie dla bezpieczeństwa.

GUMA: Lepka, oparta na żywicy pozostałość z drewna produkty. Po utwardzeniu nazywa się je jako „ŻYWICA”.

PIĘTA: Nieprawidłowe ustawienie nogi, które powoduje strona prowadząca lub wyprowadzająca ostrza, aby nawiązać kontakt powierzchnia cięcia przedmiotu obrabianego. Heel może powodować odrzut, wiązanie, nadmierna siła, spalenie obrabianego przedmiotu lub odprysków. Generalnie hehe powoduje cięcie złej jakości i może być zagrożeniem zaryzykować.

KERF: Przestrzeń w obrabianym przedmiocie, w której materiał został usunięty przez ostrze.

ODBICIE: Niekontrolowane chwycenie i odrzucenie przedmiotu obrabianego do tyłu, do przodu piły podczas operacji rozcinania.

KONIEC PRZEDNI: Koniec przedmiotu obrabianego który podczas operacji typu rozrywanie jest popychany do narzędzia tnącegoI najpierw.

FORMOWANIE: Cięcie bez przetłoczenia, które powoduje specjalny kształt przedmiotu obrabianego, stosowany do łączenia lub dekoracji.

PRZECINANIE BEZPRZEWODOWE: Każda operacja cięcia, podczas której ostrze nie przechodzi przez materiał. obrabianego przedmiotu (np. Dado, Rabbet).

RÓWNOLEGŁE: położenie ogranicznika równoległego jest równe odległość w każdym punkcie do ściany bocznej piła tarczowa.

PROSTOPADŁOŚĆ: 90° (kąt prosty) przecięcie lub położenie pionu i poziomu płaszczyzny takie jak położenie ostrza piły (pionowo) do powierzchni stołu (poziomo).

PUSH BLOCK: Urządzenie służące do rozrywania operacje, które są zbyt wąskie, aby umożliwiać użycie wciśnij Stick. użyj wciśnij Block do szerokości rozdarcia Mniej niż 2 cale.

PĘDZEL DOCISKOWY: Urządzenie służące do przesuwania obrabianego elementu przez piłę podczas operacji cięcia wzdłużnego, które pomaga utrzymać operator trzyma ręce z dala od ostrza. Używaj drążka dociskowego, aby uzyskać szerokość cięcia mniejszą niż 6 cali i więcej niż 2 cale.

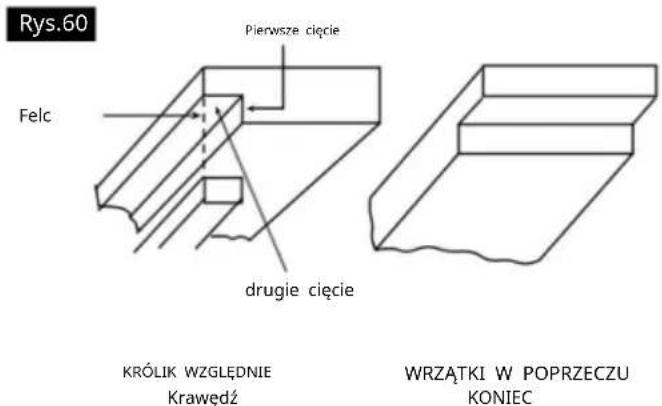

WRABEK: Wycięcie na krawędzi przedmiotu obrabianego. Nazywa się to listwą krawędziową.

OBROTÓW NA MINUTĘ (RPM):

liczba obrotów wykonanych przez wirujący obiekt w ciągu jednej minuty.

ROZRYWANIE: Operacja cięcia wzdłuż długości przedmiotu obrabianego, przecinając go na szerokość. NÓŻ ROZDZIELAJĄCY LUB ROZPORNIK: Urządzenie, które utrzymuje szczelinę obrabianego przedmiotu otwartą, ponieważ materiał jest cięty. Minimalizuje to potencjał element obrabiany blokuje się na ostrzu piły.

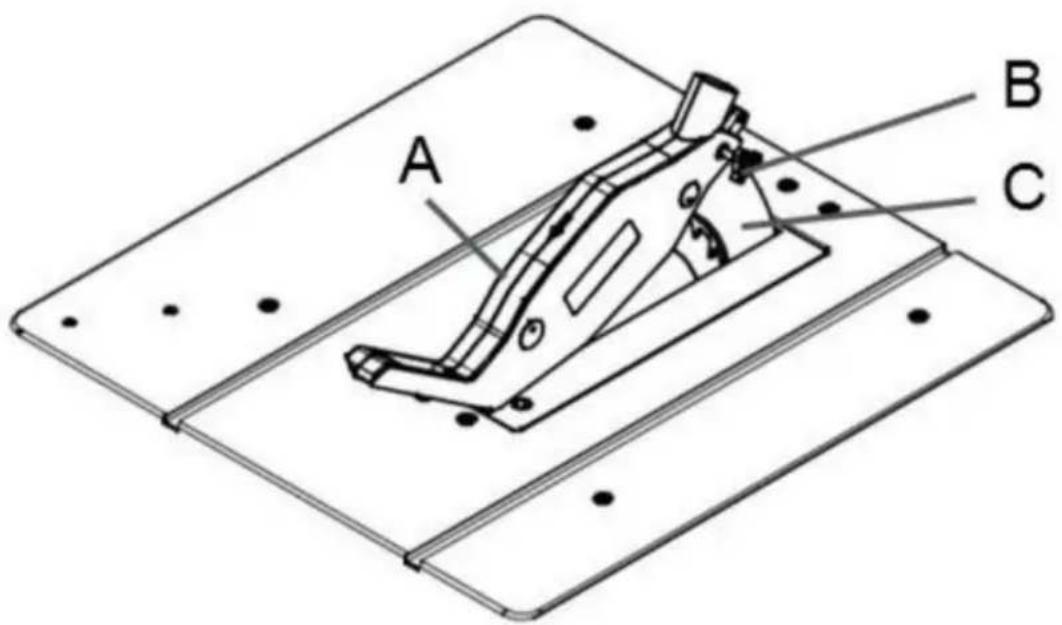

Osłona ostrza: Składa się z 2 komponentów: Nóż rozszczepiający/rozszczepiacz i główna osłona barierowa.

PRZECINANIE: Każda operacja cięcia gdzie ostrze przechodzi przez obrabiany przedmiot.

PRZEDMIOT OBRABIANY: Przedmiot, na którym wykonuje się cięcie. operacja jest wykonywana. Powierzchnie przedmiot obrabiany jest powszechnie określany jako powierzchnie, końca i krawędzie.

Poznaj swoją piłę stołową

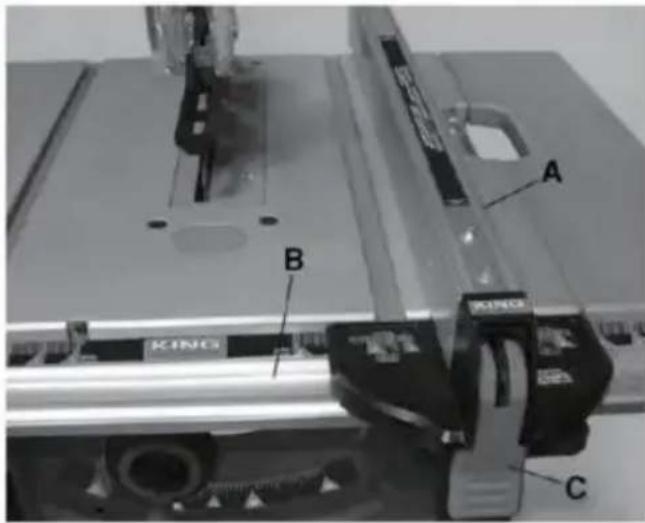

1. SZYNA

Przesuń ogrodzenie do żądanej pozycji.

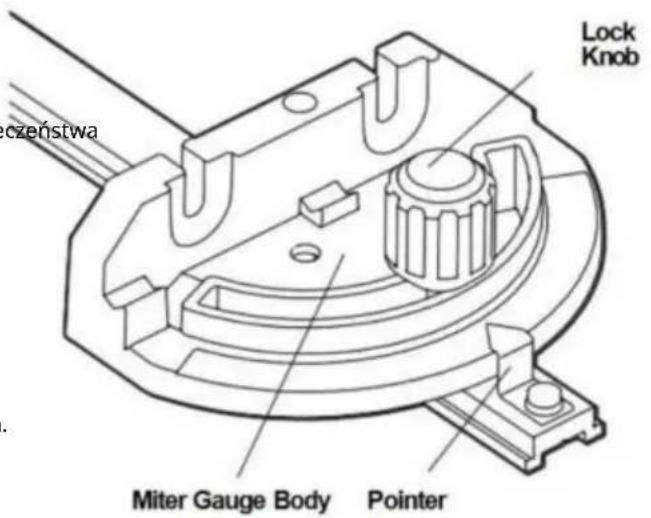

1. PRZYRZĄD DO CIECIA

UKOŚNEGO Głowicę można zablokować w żądanej pozycji do cięcia poprzecznego lub ukośnego, dokręcając pokrętło blokady. ZAWSZE BEZPIECZNIE ZABLOKUJ JĄ PODCZAS UŻYTKOWANIA.

1. Ostona ostrza

Składa się z dwóch kluczowych elementów: noża rozszczepiającego i urządzenia zabezpieczającego.

1. Wkładka stołowa

Wyjmowana w celu wyjęcia lub zainstalowania ostrza lub innego narzędzia tnącego.

1. Montaż ogranicznika równoległego

zapewnia dodatkowe wsparcie. Bezpiecznie mocuje się do szyn za pomocą zatrzasków blokujących na obu końcach.

1. Prawy stół przedłużający zapewnia

wsparcie dla szerszych elementów obrabianych w przypadku wysuwania ogranicznika poza stół 7. STÓŁ

zapewnia dużą powierzchnię roboczą do podparcia przedmiotu obrabianego.

1. UCHWYT BLOKADY SZYNY

umożliwia zablokowanie ogrodzenia w żądanej odległości.

1. Dźwignia blokady/zwalniania

2. Zsyp pyłu Można

go wyjąć, aby usunąć kawałki drewna uwięzione w środku. 11. Słupki do

zwijania przewodu zasilającego 12.

Zatrzask zwalniający stojaka 13.

Składany stojak 14. Klin

rozdzielający 15. Wąż

ssący 16. Wysokość ostrza

1 Pokrętło regulacji kąta skosu 17. Przełącznik 18. Reset 19.

Blokada kąta

skosu 20.

Popychacz 21. Uchwyty do

przenoszenia (pozycja

złożona) 22. Stojak w pozycji złożonej 23. Klucze

Rozpakowywanie i sprawdzanie zawartości

OSTRZEŻENIE

Aby uniknąć obrażeń w wyniku nie-oczekiwany rozruch lub elektryczność

wstrząs podczas rozpakowywania i ustawiania, zrób nie podłączaj przewodu zasilającego do źródła zasilania zasilanie. Ten przewód musi pozostać odłączony, kiedy montujesz lub dokonujesz regulacji do piły stołowej ze stojakiem.

Oddziel wszystkie części od materiałów opakowaniowych i sprawdź każdy z nich z ilustracją i lista luźnych części, aby mieć pewność, że wszystkie elementy są uwzględniane przed odrzuceniem jakichkolwiek materiał opakowaniowy (rys. 3).

Krew OSTRZEŻENI

Jeśli brakuje jakichkolwiek części, zrób to nie próbuj montować

piła stołowa, podłącz przewód zasilający lub włącz włącz, aż do uzyskania brakujących części i są zainstalowane prawidłowo.

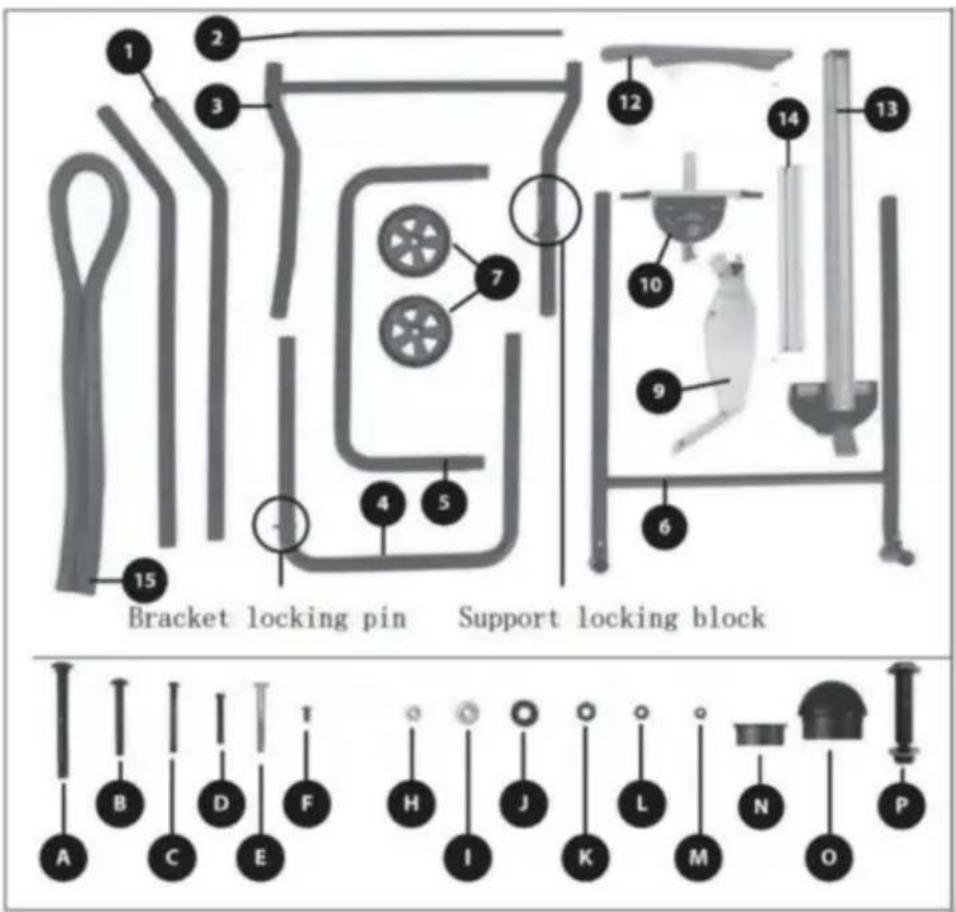

TABELA LUŻNYCH CZĘŚCI

Piła stołowa * 1

1. Komponent pomocniczy 1 * 2
2. Komponent pomocniczy 2 3. 1
   Komponent pomocniczy 3 4. 1
   Komponent pomocniczy 4 1
3. Zespół wspornika 5 6. 1
   Element podporowy 6 1
4. Koło podporowe 9. ^ 2 Ośłona ostrza piły ^ 1
5. Przyrząd do pomiaru 1
   kąta 12. Drążek dociskowy 1

13.Ogranicznik równoległy * 1

14.Plot*1

15.Rura pyłowa* 1

A. Śruba M8*83mm *8

B. Śruba M6*75mm *4

C. Śruba M5*50mm *2

Śruba D.M5*40mm *4

Śruba E.M6*55mm *2

Śruba F.M5*10mm *1

H.Mała uszczelka *2

I.Duża uszczelka *4

J.Blok dystansowy *8

K.M8 Nakrętka *8

Nakrętka L.M6 *4

M.M5 Nakrętka *7

N.ZAŚLEPKI Z PŁASKIMI KOŃCAMI*6

O. Zaślepka rury okrągłej *2

P.Trzpień koła *2

Montaż

Piła stołowa przeznaczona jest do użytku na placu budowy.

Tę jednostkę rozkłada się i składa szybko, a załadunek i rozładunek na ciężarówkę może z łatwością wykonać jedna osoba

WYMAGANE NARZĘDZIA:

Śrubokręt krzyżakowy 8 mm i 10 mm

klucz płaski lub nasadowy, klucz nasadowy 13 mm, klucz imbusowy 5 mm i gumowy młotek.

PRZED ZŁOŻENIEM TEGO

STOJAK DO PIŁY STOŁOWEJ:

posortuj i uwzględnij wszystkie części, aby upewnić się, że masz wszystkie niezbędne materiały do montażu swojego stoiska. Nie

wyrzucaj materiałów opakowaniowych, dopóki nie uwzględnisz wszystkich części. ostrzeżenie! Ze względu na wagę

maszyny, jej obsługa lub przenoszenie podczas procesu montażu wymaga współpracy dwóch osób

KROK 1

1. Odwróć hosta na podstawie Y i

Wyczyść stół roboczy/wspornik.

1. Wyjmij dwa moduły Ieg 1# 3.

Użyj akcesoriów B#, I# i #L, aby złożyć dwa moduły

Ieg 1# na komputerze hosta

1. Użyj okrągłej osłony końcowej, aby zakryć stopę duży koniec (Rysunek A)

KROK 2

Złoż części 2 # i 3 # razem, używając śrub C # i nakrętek

M # (Rysunek B). Wybierz dwie zaślepki oznaczone N i wciśnij je w proste końca elementów.

KROK 3

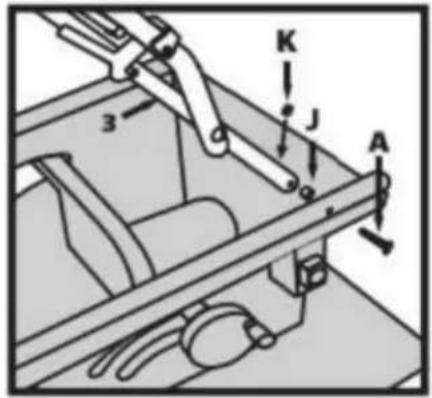

1. Usuń części 3 # i 4# 2. Użyj

akcesoriów A #, J # i K #, aby zmontować jedną

strone 4 # i część 3 #, i odpowiednio dokręć śruby.

Zakończ montaż po drugiej stronie, wykonując te same kroki (Rysunek C). Blok dystansowy J # musi zachować

wystarczający odstęp, aby ułatwić

ruch całego wspornika 3. Upewnij się, że

część 4 # jest prawidłowo zainstalowana i że blokada wspornika na części 3 # i sworzeń blokady wspornika na części 4 # są prawidłowo sparowane (Rysunek D)

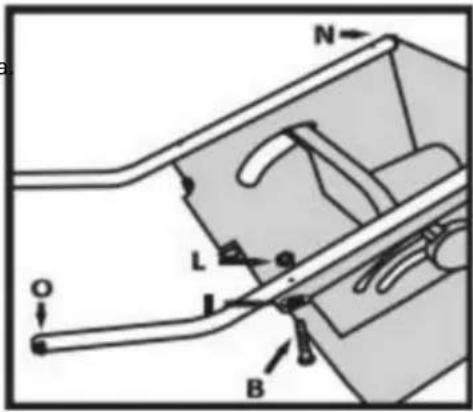

N L O B

Rysunek A

1. Zamontuj część 4 # na maszynie, upewniając się, że blok mocujący wspornika, sworzeń mocujący i pokrętło do podnoszenia ostrza piły/regulacji cięcia bocznego znajdują się po tej samej stronie głównej części. ciało (Rysunek E)
2. Wyreguluj akcesoria A #, J # i K #, aby zapewnić szybkie rozstawienie. J # jest umieszczony prawidłowo i ma odpowiedni luz, aby zapewnić płynny ruch całego wspornika.
3. Powtórz powyższe kroki, aby zamontować drugą stronę części 4 na korpusie głównym (rysunek F).

KROK 5

Wyjmij części 5 # i 6 #, a następnie za pomocą akcesoriów D# i M# zamontuj 5# na

6 # (Rysunek G)

KROK 6

1. Złoż część 3, używając akcesoriów A, J i K (rysunek H) oraz innych ramion maszyny. Nieznaczne przesunięcie części 4 ułatwi montaż. 2. Ostrożnie przesuń części 3 i 6, aby wyrównać otwory na śruby, co ułatwi wkładanie śrub.

(Rysunek I)

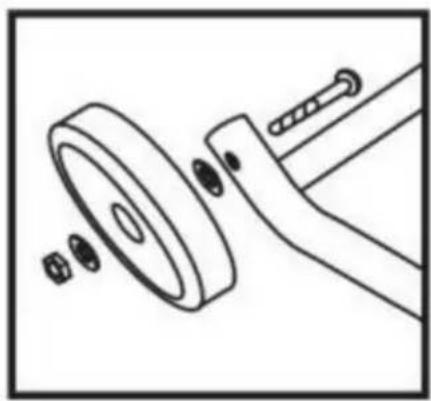

1. Zamontuj koło podporowe części 7 # na część 3 # i zabezpiecz ją oponą akcesoryjną boIt p # (Rysunek J) w części 3 #. Unikaj dokręcenie śrub zbyt mocno, aby koło mogło się swobodnie obracać.
2. Montaż wspornika jest ukończony. Proszę zwrócić się o pomoc do innych osób, aby obrócić korpus nad, nie odwracaj tego sam

Uwaga: Do pomocy potrzebne są dwie osoby.

w przenoszeniu i rozkładaniu/schowaniu

podpory, gdy maszyna ma dużą waga własna

Przechowywanie i składanie akcesoriów stać (Rysunek K)

Uwaga: Przed złożeniem stojaka należy usunąć wszystkie elementy obrabiane ze stołu. Wyjąć i

bezpiecznie przechowuj wszystkie luźne akcesoria, takie jak kątomierz, prowadnicę równoległą, osłonę ostrza i popychacz. Opuść ostrze piły poniżej zakładkałtop.

Składany stojak do przechowywania i cele transportowe (rysunek K)

1. Naciśnij zatrzask zwalniający stojak (A) i jednocześnie chwyć uchwyty stojaka (B) i podnieś je do góry i odsuń od korpusu piły. 2. pchnij piłę do miejsca pracy, aż zwolnisz Klikamy i blokujemy stojak.

rozkładany stojak do użytku na placu budowy

1. Naciśnij zatrzask zwalniający stojak (A) i jednocześnie chwyć uchwyty stojaka (B) i pociągnij je w dół w swoim kierunku.
2. Naciśnij w dół, aż zatrzask zwalniający zaskoczy i Blokuje stojak.

MONTAŻ OSŁONY OSTRZA

OSTRZEŻENIE

Aby zapobiec obrażeniom ciała, zawsze odłączaj wtyczkę

od źródła zasilania przed podłączeniem lub zdjęcie osłony ostrza.

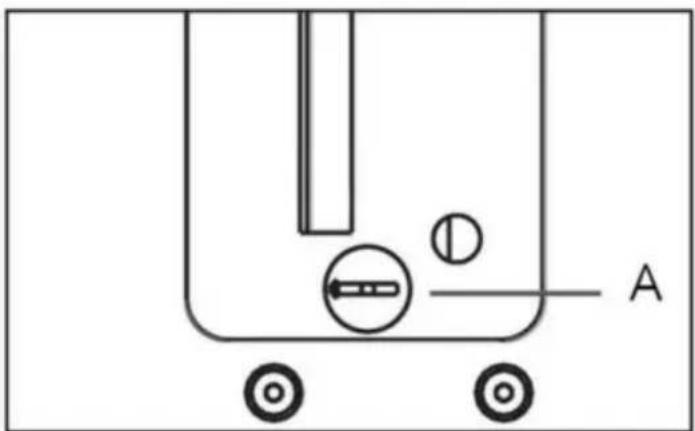

USTAWIANIE NOŻA ROZDZIELAJĄCEGO

1. Wyjmij wkładkę stołu, używając otworu na palec (rys. 5). 2. Podnieś ostrze tak wysoko, jak to możliwe i ustaw je prostopadle do stołu (0, w skali fazowej) (Rys. 6).

2. Odkręć śrubę mocującą klin rozdzielający o kilka odwraca się i podnosi do najwyższego punktu (rys. 6).

3. Po stronie noża rozdzielającego (jest on przeznaczony do (wygoda) pomiędzy płytą mocującą a

klocek montażowy (rys. 6). Upewnij się, że

klocki montażowe wystające wtyczki współpracują z włożyć nóż rozszczepiający.

1. Wyreguluj nóż rozdzielający tak, aby znajdował się pomiędzy 3
2. 5 mm od ostrza piły. Oślona ostrza

Otwór montażowy na nożu rozdzielającym powinien znajdować się Przynajmniej 10 mm wyżej niż wierzchołek zęba. (Rys. 7).

1. Po uzyskaniu prawidłowego ustawienia dokręć

naprawa 7.

sprawdź, czy ostrze piły obraca się swobodnie i czy zęby są czyste są w środku

3 - 5 mm noża rozdzielającego.
8. Zainstaluj ponownie program Table Access Piate.

Strażnik BIade musi być przymocowany do maszyny

nóż rozdzielający.

Uwaga: Maszyny nigdy nie należy używać bez tej osłony.

jego pozycja usługowa.

OSTRZEŻENIE: Maszyna musi być odłączony od

zasilania sieciowego podczas instalacji osłony ostrza.

Zamontuj osłone ostrza piły (A) razem z boIt(B) na górze noża rozdzielającego(c), tak aby

boit jest mocno osadzony w osadzie rzeki nóż (c). sprawdź, czy ośłona jest pewnie zamocowana

Nie wkręcaj śruby (B) zbyt mocno; piła Strażnik (A) musi poruszać się swobodnie.

Podłącz wąż ssący do adaptera ssącego i część łącząca piły

osłona ostrza (A). podłącz odpowiednią szynę kolektor na adapter ssący.

Demontaż wykonuje się w odwrotnej kolejności.

Uwaga! Ośłona ostrza piły (A) musi być

Opadł na obrabiany przedmiot przed rozpoczęcie operacji cięcia.

A B C

Montaż

USUWANIE I INSTALOWANIE OSTRZA

Odlącz wtyczkę od przed wykonaniem jakiegokolwiek

montażu, regulacji lub naprawy należy odłączyć źródło zasilan uniknąć możliwych obrażeń.

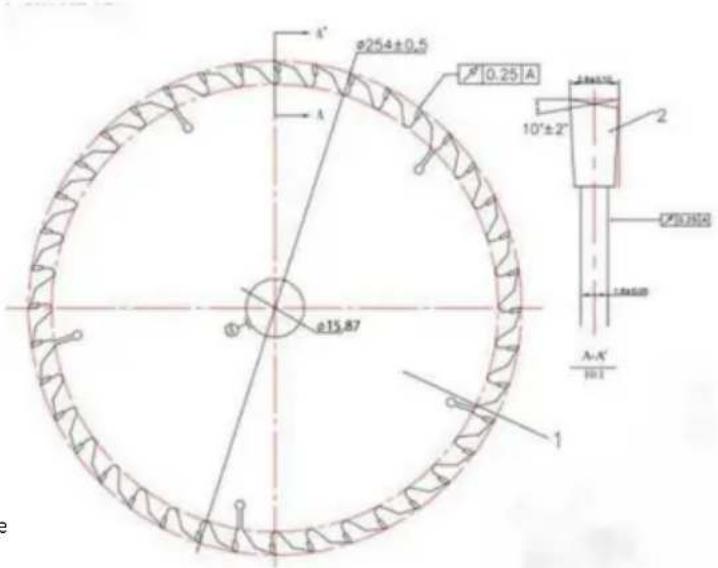

UŻYWANIE ODPOWIEDNIEGO OSTRZA

WAŻNE: Dostarczona piła

tooI ma średnice 10 cali. Kiedy patrzę

w celu wymiany ostrza wybierz takie, którego wymiary są zbliżone do wymiarów ostrza oryginalnego. Informacje te nie może być nadrukowany na opakowaniu BIade. Jeśli nie, sprawdź katalog producenta lub stronę internetową. VEVOR oferuje profesjonalne ostrza pił najwyższej jakości, które spełniają wymagania to narzędzie. Musisz wybrać ostrze o szerokości nacięcia 0,092" lub więcej i grubości płyty (korpusu) .088" mniej (rys. 10).

Rys.10

0,090" MUSI BYĆ 0,092" LUB WIĘCEJ NÓŻ ROZDZIELAŻCY SZEROKOŚĆ CIĘCIA ZĘBY OSTRZOWE NIZ .071" MUSI BYĆ MNIEJ płyta KORPUS OSTRZA

Aby zmniejszyć ryzyko obrażeń nie używaj bardzo cienkiej piły szczelinowej

ostrza. Nacięcie ostrza musi być szersze niż

.092 "Ostrza pił o bardzo cienkiej szczelinie (mniejsze niż .092") może spowodować zakleszczenie się obrabianego przedmiotu w nożu rozdzielającym/rozszczepiaczu podczas cięcia. Zaleca się że szczelina ostrza zamiennego zastosowana w tym zobaczyćem, że będzie 0,092" lub więcej.

Aby zmniejszyć ryzyko obrażeń nie używaj brzeszczotów wykonanych

z grubą płytką korpusu. Jeśli piła zamienna grubość płyty ostrza jest większa niż 0,071" nóż rozdzielający/rozszczepiacz nie będzie właściwie służył jako pomoc w redukcji odrzutu. Zastępcze ostrza Grubość płyty musi być mniejsza niż 0,071".

Aby zmniejszyć ryzyko obrażeń nie używaj „tłumików” łopatek

„stabilizatory” lub „kołnierze usztywniające” po obu stronach strony ostrza zamiennego. Są to metalowe

płyty ustawione po bokach ostrza, aby

zmniejszyć odkształcenia, które mogą wystąpić podczas stosowania cienkich ostrza piły. użycie tych urządzeń po obu stronach uniemożliwi prawidłowe ustawienie ostrza względem noża rozdzielającego/ rozszczepiacza, co może zablokować obrabiany element podczas cięcia. Jedna płyta „stabilizująca” można umieścić tylko na zewnątrz cienkiej ostrze zamienne. Te płytki nie są wymagane przy dostarczonym ostrzu.

WYMIANA OSTRZA

UWAGA: Przed użyciem należy oczyścić ostrzem nadmiar oleju. instalacja.

Rys.11

Wkładka do tabel 1. 2. A

1. Aby zmniejszyć ryzyko obrażeń, używaj prawidłowej ostrza!
2. Obróć koło podnoszące zgodnie z ruchem wskazówek zegara, aż do momentu, gdy ostrze będzie tak wysoko, jak to możliwe.
3. Wyjmij wkładkę tabeli.
4. Włóż klucz imbusowy z otwartą główką na wałek wrzeciona. Trzymając pierwszy

Klucz, odkręć śrubę trzpienia w kierunku przeciwnym do ruchu wskazówek

zegara za pomocą klucza imbusowego z pierścieniem.

1. Wyjmij śrubę trzpienia i podkładkę zewnętrzną. teraz można usunąć lub zainstalować ostrze

poprzez nasunięcie go na wałek trzpienia lub zdjęcie z niego.

1. Zamontuj podkładkę wewnętrzną, nowe ostrze, podkładkę zewnętrzną podkładka i nakrętka mocująca, jak pokazano. (Rys. 14)

upewniając się, że ZĘBY OSTRZA WSKAZUJĄ W DÓŁ PRZÓD STOŁU.

1. Trzymając wałek trzpienia z otwartą głowicą klucz imbusowy, użyj pierścienia

klucz imbusowy do mocnego dokręcenia nakrętki trzpienia zgodnie z ruchem wskazówek zegara. (Rys. 13)

8.Wkładka instalacyjna.

UWAGA: Nadruk na różnych ostrzach piły jest nie zawsze po tej samej stronie.

Aby uniknąć obrażeń spowodowanych rzucanym przedmiotem obrabianym, należy części lub ostrza, nigdy nie używaj piły bez założonej odpowiedniej wkładki. Podczas cięcia używaj wkładki stołowej. Podczas używania piły tarczowej używaj wkładki wpustowej. nakrętka sześcienna.

Montaż

UŻYWANIE OSTRZY Z WĘGLIKA SPIEKANEGO

Ostrożnie obchodź się z ostrzami z węglików spiekanych. węglik jest bardzo kruchy i łatwo go uszkodzić.

Zachowaj ostrożność podczas instalacji, użytkowania i przechowywania ostrzy.

Nie należy używać ostrza z końcówką z węglika spiekanego, które jest wygięte lub ma wygięte zęby lub ostrze ma pęknięcia, jest złamane lub brakuje mu/ jest luźne końcówki węglikowe. Nie

obstugiwać ostrze z końcówką z węglika spiekanego szybciej niż jego zalecana prędkość. Wybierając ostrze, upewnij się, że jest ono przystosowane do prędkości powyżej 5000 obr./min.

Przeczytaj, zrozum i postępuj zgodnie ze wszystkimi ostrzeżeniami i instrukcje dostarczone z końcówką z węglika spiekanego ostrza.

MONTAŻ PROWADNICY RÓWNOLEGŁEJ DO UŻYTKU

1. Umieść przód ogranicznika równoległego (A) na przedniej stronie rail (B). Obniż tylną część

prowadnica równoległa na tylnej szynie. sprawdź, czy jest pewna boki prowadnicy równoległej są swobodne szyny.

1. Blokada dolnej prowadnicy równoległej (c) w trybie automatycznym wyrównaj i zabezpiecz ogranicznik równoległy podoba

się. patrz rys. 15.

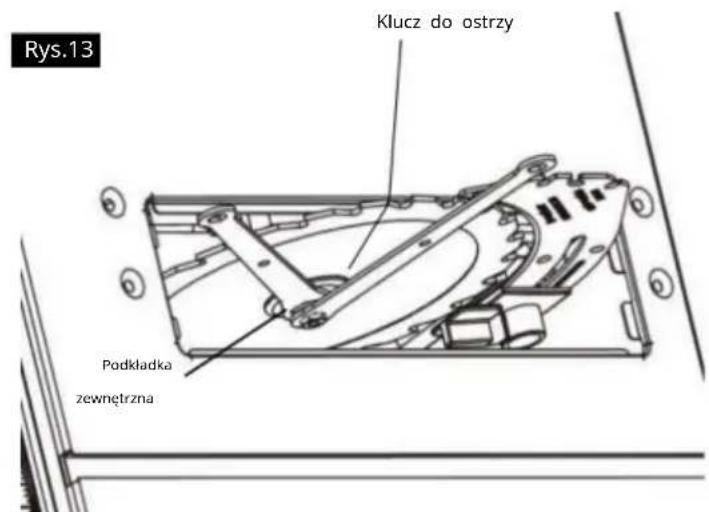

Rys.13 Klucz do ostrzy Podkładka zewnętrzna

Rys.14

Regulacja rozkładanego stołu przedłużającego (rys. 9 i rys. 10)

Stół przedłużający umożliwia użytkownikowi zwiększenie długości stołu w celu uzyskania większej wydajności

cięcia. Aby użyć stołu przedłużającego: 1. Odblokuj lub usuń ogranicznik równoległy ze stołu. 2. Odblokuj stół przedłużający (A) poprzez odblokowanie blokady przedłużającej (B), odsuwając

rozszerzenie do pożądanej szerokości. Użyj skali na przedniej szynie, gdy wymagana jest konkretna szerokość

jest pożądane.

1. Gdy przedłużenie znajdzie się w pożądanej pozycji, dokręć blokadę IocK Iever (B), aby ją zabezpieczyć

przedłużenie na miejscu. Teraz można zainstalować ogranicznik równoległy, jak pokazano na rysunku.

1. LocK lever(B) znajduje się pod stołem.

Regulacja wysokości ostrza

OSTRZEŻENIE

Aby zapobiec obrażeniom ciała zawsze odłączaj wtyczkę

od źródła zasilania podczas dokonywania regulacji.

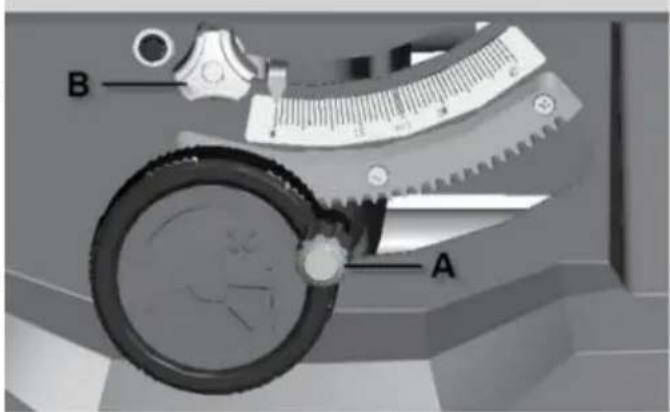

Rys.23

Uwaga: 90 stopni ma kąt fazowania 0 i kąt cięcia 45 stopni.

ma kąt fazowania 45.

1. Obróć koło podnośnika w kierunku zgodnym z ruchem wskazówek zegara i podnieś

2. Odblokuj blokadę ściętego narożnika (B). 3. Wciśnij i przekręć zewnętrzne pokrętło ręczne.

(A) Aby wyregulować kąt fazowania ostrza, należy obrócić je w kierunku przeciwnym do ruchu wskazówek zegara, co spowoduje zwiększenie kąta fazowania.

kąt ostrza. 4. Po

osiągnięciu żądanego kąta ścięcia zablokuj blokada fazowa Iever(B)

B A

Dostosowania

WYRÓWNANIE OGRANICZNIKA WZDŁUŻNEGO

! UWAGA

Aby zapobiec obrażeniom ciała

odłączaj wtyczkę

od źródła zasilania przed dokonaniem jakichkolwiek czynności korekty.

Ogranicznik równoległy musi być równoległy do piły, aby zapobiec ODBICIU, gdy

rozrywanie.

Podczas przesuwania ogranicznika równoległego należy upewnić się, że odblokuj i zablokuj ogrodzenie za pomocą szyny chwyć i użyj pokrętła przedniej szyny, aby wyregulować pozycja ogrodzenia.

OSTRZEŻENIE

Aby zapobiec obrażeniom ciała zawsze upewnij się, że

Przed wykonaniem cięcia równoległego należy zablokować ogranicznik równoległy.

1. Podnieś obie bariery ochronne do ich zablokowanego położenia. Pozycja (rys. 29).

2. Obróć koło podnoszące i podnieś ostrze. tak wysoko, jak to możliwe.

3. Wyrównaj ostrze do otworów na prowadnicy kątowej Instrukcja: REGULACJA RÓWNOLEGŁOŚCI OSTRZA DO SZCZELIN PRZYRZĄDU KROKOWEGO.

4. REGULACJA OSTRZA RÓWNOLEGŁEGO DO PLOT OGRODZENIOWY.

5. Zabezpiecz IocK levers po obu stronach ogrodzenie.

Rys.29

Podstawowa obsługa piły stołowej

WYŁĄCZNIK BEZPIECZEŃSTWA

UWAGA: Ta piła stołowa ma zabezpieczenie co pomaga zapobiec przypadkowemu uruchomieniu. Kiedy zostanie odcięte zasilanie piły, narzędzie przełączy się na tryb wyłączony. Po przywróceniu zasilania, tooł będzie musiał zostać ponownie włączony.

Aby włączyć piłę: naciśnij zielony przycisk przycisk (rys. 39).

Aby wyłączyć piłę: naciśnij czerwoną łopatkę (który wciska czerwony wyłącznik (pod spodem) (Ryc. 39).

PRZYCISK RESET (RESET ZASILANIA)

Ta piła jest sprzedawana z reklamą ponad 1000 dolarów przycisk resetowania Jeśli silnik piły

ponad Io reklamuje bezpieczeństwo

mechanizm zatrzymuje silnik

automatyczne a Ily z powodu silnika ponad -

Ioa ding lub Io w vo Theatre.

Aby zapobiec przekroczeniu Io silnika i zmniejszyć Obciążenie silnika lub sprawdzenie vo Itage.

Wyłącz silnik, aby się schłodził, następnie naciśnij przycisk resetowania i ponowne uruchomienie piły. Jeśli

piła nie uruchamia się ponownje Poczekaj

dodanie a I 5 minut przed ponownym uruchomieniem.

Podstawowa obsługa piły stołowej

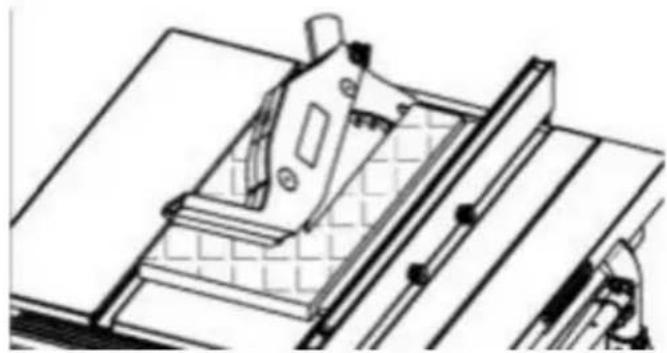

UŻYWANIE OSŁONY OSTRZA

Blade Guard został zaprojektowany dla

modułowość umożliwiająca wykorzystanie wielu kombinacji dwóch głównych komponentów 1)

Nóż rozdzielający / Rozszczepiacz, 2) Główna ostona barierowa,

(Rys. 41). Każda osłona barierowa, która musi zostać usunięto, aby dokończyć cięcie, powinno być

natychmiast ponownie zainstalowany po zakończeniu. Zobacz

„Dołączanie osłony Blade” w celu uzyskania szczegółowych informąśokość ściany powinna być ustawiona wyżej (powyżej) instrukcja instalacji. Sztuczna inteligencja – sposoby zapamiętywania wierzchołek pracy-kawałekdociecia.

że najlepszą metodą zapobiegania wypadkom jest operator, wykorzystując zdrowy rozsądek i czujność w każdym przypadku używania piły stołowej.

UWAGA: Aby najlepiej zabezpieczyć główną osłone przed przeniesieniem, ustaw ostrze w najniższej pozycji.

utrzymuje osłone ściśle na powierzchni stołu i zapobiega uszkodzeniom związanym z kołysaniem się osłony podczas relokacji.

KONTROLA SKOSU OSTRZY

wysokość ściany powinna być ustawiona wyżej (powyżej) wierzchołek pracy-kawałekdocięcia.

Obróć okrągłą rączkę (A), aby ustawić ją na wymaganagłębokość.

- Przeciwnie do ruchu wskazówek zegara: mniejsza głębokość cięcia

-W prawo: większa głębokość cięcia.

Podstawowa obsługa piły stołowej

POMOCNICY W PRACY

Zanim zaczniesz ciąć drewno piłą, zapoznaj się ze wszystkimi „Podstawowe operacje piły”.

Należy zauważyć, że aby wykonać niektóre cięcia, należy: konieczne jest korzystanie z niektórych urządzeń, „pomocników pracy”, Podobnie jak drążek do popychania, drążek do popychania i ogrodzenie pomocnicze, które możesz wykonać samodzielnie.

Po wykonaniu kilku cięć próbnych wykonaj tych „pomocników” przed rozpoczęciem jakichkolwiek projektów. najpierw „drażek do pchania”. (Do zestawu dołączony jest drążek do pchania) (ten).

Pchacz i blok do pchania

Wykonaj popychacz używając kawałka 1X2, jak pokazano (Ryc.44).

Wykonaj blok dociskowy używając kawałków sklejki o grubości 3/8 cala A i 3/4" twardego drewna B (Ryc. 45).

Mały kawałek drewna o wymiarach 1/2" X 3/8" X 2-1/2" należy PRZYKLEJĆ do sklejki... NIE UŻYJ GWOŹDZI. Zapobiega to stępieniu ostrza piły w przypadku przypadkowego przecięcia klocek.

umieść uchwyt w środku sklejki i połącz je za pomocą kleju i wkrętów do drewna.

Użyj patyka, jeśli ogrodzenie ma 2 cale lub więcej. wiecej z blade. Użyj bloku push, gdy operacja jest zbyt wąska, aby umożliwiać użycie funkcji push kij. W celu prawidłowego użycia zobacz „Ripping” i „BeveI „Rozdzierające fragmenty.“

W miejscu tym należy użyć drążka lub klocka użytkownika do prowadzenia materiału wyłącznie pomiędzy ogranicznikiem a ostrzem.

podczas używania drążka lub bloku do popychania, koniec deski musi być kwadratowy. Kijek do pchania lub blok o nierównym końcu może się zsunąć lub odepchnąć praca z dala od ogrodzenia.

WYKONANIE DESKI PIÓROWEJ

Rysunek 46 ilustruje wymiary potrzebne do wykonania typowa deska piórowa. Powinna być wykonana z prosty kawałek drewna, bez sęków lub

Pęknięcia. Nacięcia powinny być oddalone od siebie o około 1/4 cala (rys. 46).

Rys.44

RyS.44 Przedmiot obrabiany Koniec 1-112 114 mm 114 114 314 45° Karb 15

Rys.45

Rys.45 4-3l4 12 5 A 2-1l2 3l8 5-1l8 2-1l2 3l8 3l8 B Krawędzie te muszą być równoległe

Rys.46 25 8 I 5 314 4-112

UWAGA: Wszystkie wymiary podano w calach.

Podstawowa obsługa piły stołowej

OSTRZEŻENIE

odczas cięcia należy zawsze nosić ochronniki słuchu i rękawice.

przy podawaniu ostrzy pił.

UŻYWANIE PROWADNICY RIP

CIĘCIE WZDŁUŻNE, CIĘCIE WZDŁUŻNE SKOŚNE, PRZECINANIE I WKREÇANIE wykonuje się przy użyciu RYGLÓWKI wraz z OGRODZENIEM POMOCNICZYM / ROBOTA PODPORĘCZ, PCHNIJ DRĄŻEK LUB PCHNIJ BLOK.

OSTRZEŻENIE

Dla własnego bezpieczeństwa zawsze przestrzegaj następujących zasad bezpieczeństwa

środki ostrożności, oprócz instrukcji bezpieczeństwa zamieszczonych na stronach 3, 4, 5 i 6.

1. Nie zbieraj małych kawałków odciętego materiału ze stołu. USUŃ je, spychając je ZE stołu długim kijem.

W przeciwnym razie mogą zostać odrzucone z powrotem do ciebie z tyłu ostrza.

1. Nie usuwaj małych kawałków odciętego materiału, które mogą UTRZYMAĆ się wewnątrz

Osłona ostrza podczas PRACY piły.

TO MOŻE ZAGROŻYĆ TWOJE RĘCE

lub spowodować ODBICIE. Wyłącz piłę

i odłącz źródło zasilania. Po

ostrze przestało się obracać, podnieś osłone i usuń część.

1. Nigdy nie wykonuj tych cięć ZWOLNIONYMI RĘKAMI (bez użycia prowadnicy równoległej lub urządzeń pomocniczych, jeśli jest to konieczne), ponieważ ostrze zakleszczyć się w cięciu i spowodować ODRZUT.

2. Jeśli obrabiany przedmiot jest wypaczony, należy położyć go stronę WKLEŚŁĄ W DÓŁ. Zapobiegnie to jego wygięciu.

może kołysząc się podczas rozrywania.

POMOCNICZA OKŁADZINA OGRODNICZA

1. Zawsze bezpiecznie blokuj ogranicznik równoległy, gdy jest włączony. używać.

2. W razie potrzeby wyjmij prowadnicę kątową ze stołu. operacje wykorzystujące prowadnicę równoległą.

3. Upewnij się, że osłona ostrza jest zamontowana. Wszystkie cięcia typu piłowania. Wymień pilnuj NATYCHMIAST po zakończeniu operacje rozcinania, wręgowania lub frezowania.

4. Ostrze powinno wystawać około 1/8" ponad górną powierzchnię przedmiotu obrabianego. Dodatkowe wystawienie ostrza zwiększyłoby Potencjał zagrożeniał.

5. Nie stawaj bezpośrednio przed ostrzem. przypadku ODBICIA. Stań po obu stronach ostrze.

6. Trzymaj ręce z dala od ostrza i na zewnątrz. ścieżki ostrza.

7. Jeżeli ostrze zatrzyma się lub zatrzyma podczas cięcia, WYŁĄCZ PRZEŁĄCZNIK przed próbą cięcia. aby uwolnić ostrze.

8. Nie sięgaj ponad lub za ostrze, aby przeciągnij obrabiany przedmiot przez cięcie, aby podeprzeć długie lub ciężkie przedmioty obrabiane, aby usunąć małe odcięte kawałki materiału lub JAKIKOLWIEK INNY POWÓD.

W przypadku stosowania akcesoriów dado należy użyć pomocniczej deski elewacyjnej. Pomoże to zapobiec uszkodzenie ogrodzenia aluminiowego. Okładzina powinien być wykonany z drewna o grubości 3/4 cala (rys. 49).

Wymagane części:

3/4" gruba płyta drewniana (lite lub sklejka) przycięta do rozmiar.

Dwa (2) zaciski.

Okładzina jest wykonana na tej samej wysokości (2-3/4") jako ogrodzenie i może współpracować z osłoną ostrza system na miejscu podczas przesuwania ogrodzenia, aby zetknąć się z ostrzem. Użyj dwóch zacisków, aby zacisnąć 3/4 Drewniana deska o grubości cała do prowadnicy równoległej.

UWAGA: Płyta pomocnicza powinna również należy stosować przy cięciu materiałów o grubości mniejszej niż 3/16" gruby.

Rys.49 usunąć

Podstawowa obsługa piły stołowej

PRZYBIERKA

ROZRYWANIE to metoda znana jako cięcie kawałka drewna ziarno lub wzdłuż. Wykonuje się to za pomocą rozrywania ogrodzenie. Ustaw ogrodzenie na żądanej SZEROKOŚCI OF RIP i zablokuj go na miejscu.

Przed rozpoczęciem zrywania upewnij się, że:

A. Prowadnica równoległa jest równoległa do ostrza piły.

B. Klin rozdzielający jest prawidłowo ustawiony względem ostrza piły. Umieść szerszą część przedmiotu obrabianego na strona płotu.

ROZCIĄGANIE ŚCINNE

Unikaj rozrywania ukośnego za pomocą ogranicznika po lewej stronie stronie, jeśli to możliwe Podczas picia rozrywam materiał 6" lub węższe, użyj ogrodzenia po prawej stronie TYLKO BIADE. To zapewni więcej miejsca między ogrodzeniem a piłą tarczową w celu użycia popychacz. Jeżeli ogrodzenie jest zamontowane po lewej stronie, osłona ostrza piły może utrudniać prawidłowe użytkowanie pałeczka do popychania.

Gdy „SZEROKOŚĆ ROZDARCIA” wynosi 6 cali, a SZERSZY użyj PRAWA ręką podawaj przedmiot obrabiany, LEWĄ TYLKO ręcznie do prowadzenia przedmiotu obrabianego, nie PODAJ przedmiot obrabiany lewą ręką (rys. 50).

Jeśli „SZEROKOŚĆ ROZDARCIA” wynosi od 2" do 6", UŻYJ WCIŚNIJ PAŁKĘ, aby przesunąć przedmiot (rys. 51).

Gdy SZEROKOŚĆ ROZDARCIA jest WĘŻSZA niż 2"

NIE MOŻNA używać popychacza, ponieważ strażnik będzie przeszkadzał. UŻYJ POMOCNICZEGO OGRODZENIA i PRZESUŃ BLOKADĘ.

Ogrodzenie pomocnicze powinno być używane zawsze „SZEROKOŚĆ ROZDARCIA” jest mniejsza niż 6 cali. Jeśli „SZEROKOŚĆ ROZDARCIA” ma mniejszy wymiar

niż wysokość przedmiotu obrabianego, wówczas konieczne jest zastosowanie pomocniczego ogrodzenia ofiarnego o odpowiedniej wysokości, aby w pełni należy zapewnić wsparcie obrabianego przedmiotu podczas cięcia wykonane i przymocowane do ogrodzenia.

Podawaj przedmiot obrabiany ręcznie aż do końca około 1" od przedniej krawędzi tabela. Kontynuuj podawanie za pomocą PUSH BLOKUJ na górze ogrodzenia pomocniczego DO CIĘCIE JEST ZAKOŃCZONE (rys. 52).

Rys.50

Podstawowa obsługa piły stołowej

UŻYWANIE PRZYRZĄDU UKOŚĆIOWEGO

CIECIE POPRZECZNE, CIECIE UKOŚNE, CIECIE FAZY CIECIE, CIECIE POD KATEM ZŁOŻONYM i podczas WKRECANIA na końcu wąskiego

Do obrabianego przedmiotu stosuje się PRZYRZĄD KROKOWY.

UWAGA: podczas cięcia poprzecznego pod kątem należy przymocować listwę tak, aby sięgał na prawo od prowadnicy kątowej i użyj kątomierza w rowku po prawej stronie zobiad.

Rys.53

Dla własnego bezpieczeństwa zawsze przestrzegaj następujących zasad bezpieczeństwa

środki ostrożności, oprócz instrukcji bezpieczeństwa zawartych w Ogólnych zasadach bezpieczeństwa, Instrukcjach bezpieczeństwa dla pił stołowych i Dodatkowych zasadach bezpieczeństwa Zasady.

Nigdy nie wykonuj tych cięć bez użycia narzędzi (np. kątomierza lub innych urządzeń pomocniczych), ponieważ ostrze może się zaciąć w miejscu cięcia i

spowodować ODRZUĆ lub spowodować, że Twoje palce lub ręka, aby wsunąć się w ostrze.

Zawsze bezpiecznie blokuj wskaźnik kąta ukosu podczas użytkowania. Podczas wszelkich operacji wymagających użycia kątomierza należy zdjąć prowadnicę równoleglą ze stołu.

MiterGaugeat 90. Może być stosowany od 0 do 15-3/4 cale cięcia poprzecznego.

Podczas cięcia poprzecznego ostrzem ustawionym pod kątem 90 stopni lub 45o do stołu, kątomierz może być używany w albo położ na stole. podczas cięcia poprzecznego i ostrze jest pochylone, użyj gniazda po prawej stronie stół, w którym ostrze jest odchylone od twojego wskazówki i kątomierz.

Aby wyregulować kąt ukosu: Poluzuj pokrętło blokady i ustaw korpus kątomierza tak, aby że wskaźnik znajduje się pod żądanym kątem, a następnie dokręć Pokrętło blokady (rys. 53).

Lock Knob Miter Gauge Body Pointer

Rys.54

3x4" X 3" Tablica Nr 12, 1-112" śruby

POMOCNICZE POKRYCIE PRZYRZĄDU DO KĄTA

Przyrząd do pomiaru kąta jest przeznaczony do przyjmowania Pomocnicza okładzina z wstępnie uformowanymi otworami mocowanie odpowiedniego kawałka gładkiego prostego drewno. Użyj kątomierza jako szablonu, aby

przymocuj za pomocą odpowiednich elementów mocujących (rys. 54). PRZYKŁAD:

- Wywierć otwory o średnicy 5/32" przez deskę o grubości 3/4" Gruby, o wysokości 3 cali i pożądanej długości. B. Przymocuj za pomocą dwóch okrągłych drewnianych śrub nr 12

śruby o długości 1-1/2", nie wchodzą w skład zestawu (rys. 54).

Upewnij się, że śruby nigdy nie wystają ponad powierzchnia zewnętrzna okładziny. Upewnij się, że okładzina nie koliduje z prawidłowe działanie osłony piły.

Podstawowa obsługa piły stołowej

PRZECINANIE

PRZECINANIE jest obecnie rozumiane jako cięcie drewna w poprzek włókien, pod kątem 90 stopni lub kwadratowo z obydwoma

$$ \begin{array}{l} \text {ed} \ \mathsf {w} _ {\text {to jest h}} ^ {\wedge} \mathsf {I} _ {\mathsf {h}} ^ {\mathsf {w d}} \mathsf {m} _ {\text {powtórz gA w}} ^ {\text {To T S}} \mathsf {g e} ^ {\text {to lone Z ten}} \mathsf {s e t w 9 0 .} \end{array} \begin{array}{l} \mathsf {W} _ {\text {the tw}} \mathsf {D}. \mathsf {C z} _ {\text {i. jest zrobione}} \ (\mathsf {F} _ {\text {ig}} \cdot 5 5) \end{array} $$

Upewnij się, że osłona ostrza jest zamontowana podczas wszystkich operacji „przecinania” (gdy ostrze piły jest zamonto przecina całkowicie grubość obrabianego przedmiotu). Natychmiast wymień osłonę po zakończeniu cięć wpustowych lub wręgowych.

Ostrze powinno wystawać około 1/8" ponad góra przedmiotu obrabianego. Dodatkowa ekspozycja zwiększyć potencjał zagrożenia.

Nie stawaj bezpośrednio przed ostrzem, na wypadek gdyby RETROSPEKCJI (mały odcięty kawałek złapany przez tył ostrza i rzucony w stronę operatora). Stań po obu stronach ostrza.

Trzymaj ręce z dala od ostrza i ścieżka ostrza.

Jeżeli ostrze zatrzyma się lub zatrzyma podczas cięcia, OBRÓĆ WYŁĄCZ przed próbą uwolnienia biada.

Nie sięgaj ponad ostrzem ani za nie, aby je pociągnąć. obrabiany przedmiot przez cięcie, w celu podparcia długiego lub ciężkich przedmiotów obrabianych, w celu usunięcia odciętych kawałków materiału lub Z JAKIEGOKOLWIEK INNEGO POWODU.

Nie zbieraj małych kawałków odciętego materiału. z tabeli. USUŃ je, naciskając je Zdejmij ze stołu długi kij. W przeciwnym razie może zostać odrzucony z powrotem w twoją stronę przez tył biada.

Nie usuwaj małych kawałków odciętego materiału, znajdują się w pobliżu lub mogą zostać UWIEŻIONE w środku osłona ostrza podczas PRACY piły. TO MOŻE ZAGROŻYĆ TWOJE RĘCE lub spowodować ODBICIE. Wyłącz piłę. Po odbiciu przestał się obracać, podnieś osłonę i usuń sztuka.

Jeżeli obrabiany przedmiot jest wypaczony, umieść wkłęsły element sideDOWN. Zapobiegnie to kołysaniu się podczas cięcia.

W razie konieczności głowicę kątomierza można lekko obrócić, aby skompensować wszelkie niedokładności. WSKAZÓWKA: Odległość między prętem pomiarowym kąta a rowek w tabeliIeisheIdtominimumpodczas produkcja. Aby uzyskać maksymalną dokładność podczas używając miernika kątowego, zawsze „preferuj” jedną stronę thegroove inthetabela. Innymi słowy,don,tmove wane). Miernik ukośny z boku na bok podczas cięcia trzymaj jedną stronę bariery po jednej stronie rowek.

WSKAZÓWKA: Przyłoż kawałek papieru ściernego do powierzchni głowica kątomierza. To zapobiegnie „pełzaniu” obrabianego przedmiotu podczas cięcia.

Przyrząd do pomiaru kąta może być używany w obu rowki w stole. Upewnij się, że jest zablokowany.

Podczas używania kątomierza w LEWEJ ręce rowek, mocno przyciśnij obrabiany przedmiot do miernika głowę lewą ręką i chwyć gałkę blokady prawą ręką.

Podczas używania rowka PRAWEGO trzymaj przedmiot obrabiany prawą ręką i pokrętło blokady lewą ręką.

Podziałka kątomierza zapewnia dokładność przy przeciętnej obróbce drewna. W przypadku gdy W niektórych przypadkach wymagana jest wyjątkowa dokładność, na przykład podczas wykonywania cięć pod kątem, należy wykonać cięcie próbne i Następnie sprawdź wynik przy użyciu dokładnego kątomierza lub ekierki.

Podstawowa obsługa piły stołowej

POWTARZALNE CIĘCIE

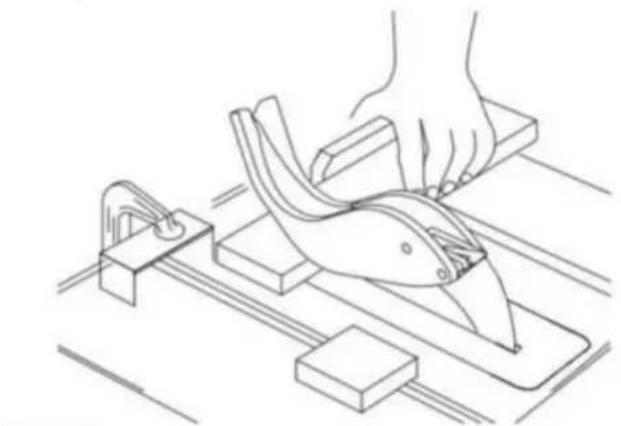

CIECIE POWTARZALNE polega na cięciu określonej ilości elementy o tej samej długości bez konieczności znakowania każdego elementu (rys. 56).

Podczas wykonywania powtarzalnych cięć długiego elementu obrabianego, należy upewnić się, że jest on podparty.

Nigdy nie używaj ogranicznika równoległego jako zatrzymaj się na długości, ponieważ cięcie

część może wiązać się między ogrodzeniem a ostrze powodujące odrzut. 1. podczas

wykonywania powtarzających się cięć, należy zamocować klocek z drewna o długości 3" do stołu w żądanym rozmiarze Długość działająca jako ogranicznik długości

Podczas zaciskania bloku należy upewnić się, że koniec

blok jest dobrze przed ostrzem piły. Bądź upewnij się, że jest on solidnie zamocowany.

1. Przesuń obrabiany przedmiot wzdłuż prowadnicy kątowej aż dotknie bloku, a następnie przytrzymaj go mocno.
2. Wykonaj cięcie, odciągnij obrabiany przedmiot, a następnie odepchnij odcięty kawałek od stołu długim popychacz. NIE PRÓBUJ GO PODNOSIĆ W GÓRĘ, GDYŻ MOŻE TO ZAGROŻIĆ TWOJE RĘCE.

podczas używania kątomierza w LEWEJ ręce rowek, mocno przyciśnij obrabiany przedmiot do lewą ręką przyłoż głowicę kątomierza i chwyć Przytrzymaj gałkę prawą ręką.

Używając rowka po prawej stronie, przytrzymaj przedmiot obrabiany prawą ręką i pokrętem blokującym lewą ręką.

Rys.57

CIĘCIE POPRZECZNE POD KOŃCEM jest tym samym co cięcie poprzeczne, z tą różnicą, że drewno jest cięte pod kątem. kąt inny niż 90 stopni względem płaskiej strony drewna (Ryc. 58).

Ustaw ostrze pod żądanym kątem.

Użyj kątomierza w rowku po PRAWEJ STRONIE lub po LEWEJ stronie ściany.

Rys.58

CIECIE UKOŚNE ING to ciecie drewna pod kątem. Inne hiz 90 z krawędzią drewna. Siedź

taka sama procedura, jaką zastosowałbyś w przypadku cięcia poprzecznego

(Ryc. 57).

Ustaw kątomierz pod żądanym kątem i Zablokuj.

Przyrząd do pomiaru kąta może być używany w obu rowki w stole.

CIĘCIE POD KĄTEM ZŁOŻONYM

CIĘCIE UKOŚNE KOMPOZYTOWE jest połączeniem cięcia

ukośnego i cięcia poprzecznego pod kątem. cięcie wykonuje się pod kątem innym niż 90° do obu krawędź i płaska strona drewna. Dostosuj kątomierz i ostrze do żądany kąt i upewnij się, że kątomierz jest zabłokowany.

Podstawowa obsługa piły stołowej

NIEPRZECINANIE

Dodaj do ogrodzenia płaską deskę o wysokości 8 cali, cała długość ogrodzenia (rys. 59)

Rys.59 " C " zaciski Praca wsparcie Płyta piórowa Piórnik naciśkać stick

W przypadku wszystkich operacji „bez cięcia przelotowego” (gdy osłona ostrza piły musi być zamontowana) należy stosować deski piórowe (usunięto). Deski piórowe służą do utrzymywania pracy w kontakcie z prowadnicą i stołem, ponieważ pokazano i aby powstrzymać łapówki.

Zamontuj pióra do ogrodzenia i stołu, jak pokazano tak, aby krawędzie czołowe desek piórowych podtrzymywały obrabiany przedmiot aż do momentu wykonania cięcia. kompletne, a przedmiot obrabiany został wypchnięty cię całkowicie poza narzędziem tnącym (piłą, głowicą tnącą itp.) za przy pomocą popychacza, jak przy cięciu wzdłużnym.

Przed rozpoczęciem pracy (przy obróconej piłce) „WYŁ.” i nóż ustawiony poniżej powierzchni stołu): A. Zainstaluj pióra tak, aby wywierały nacisk na obrabianym przedmiocie; BĄDŹ PEWNY, ŻE SĄ BEZPIECZNIE ZAMONTOWANE.

B. Upewnij się poprzez próbę, że pióra zatrzymają odrzut, jeżeli taki wystąpi.

W okresie poza sezonem nie stosuje się desek piórowych. poprzez operacje piłowania przy użyciu ukośnicy miernik.

WYMIEN BIade Guard JAK NAJSZYBCIEJ PRZECINANIE BEZPRZEWODOWE OPERACJA ZAKOŃCZONA.

WRABOWANIE

WYKRAWANIE polega na wycięciu fragmentu narożnika kawałka materiału, wzdłuż lub w poprzek krawędź (rys. 60).

Wykonanie RABBET wymaga cięć, które nie idą do końca droga przez materiał. Dlatego, Należy usunąć BIade Guard.

1. Zdejmij osłone ostrza.

2. W przypadku wręgowania wzdłuż krawędzi (długości obrabianego przedmiotu), jak pokazano, należy dodać powierzchnię czołową o wysokości odpowiadającej szerokości obrabianego przedmiotu. ogranicznik równoległy. Dostosuj ogranicznik równoległy i ostrze do wymaganych wymiarów, a następnie wykonaj najpierw tnij deskę płasko na stole, postępując zgodnie z ustawieniem pokazanym na rys. 60. Wykonaj drugie cięcie wykonywane przy użyciu przedmiotu obrabianego na krawędzi. Należy przestrzegać wszystkich środków ostrożności, instrukcji bezpieczeństwa i instrukcji obsługi dotyczących rozrywania lub zrywania. operacje typu, w tym pióra i popychacz, itp.

3. W przypadku wręgowania na końcu przedmiotu obrabianego o średnicy 10-1/2" i węższej należy wykonać wręgowanie za pomocą deska płaska na stole. Używając kątomierza wyposażony w okładzinę, postępuj zgodnie z tymi samymi procedurami i instrukcje dotyczące cięcia poprzecznego, polegające na frowe. wykonywaniu kolejnych cięć na całej szerokości przedmiotu obrabianego aby uzyskać pożadaną szerokość cięcia. NIE UŻYWAJ prowadnica równoległa do wykonywania wręgów na końcu.

4. ZAINSTALUJ BIade Guard NATYCHMIAST PO ZAKOŃCZENIU WYKONANIA WRAZÓW OPERACJA.

Cięcia wręgowe można również wykonać w jednym przejściu przedmiotu obrabianego za pomocą frezu z głowicą wpustową.

Rys.60 Pierwsze cięcie Felc drugie cięcie KRÓLIK WZGŁEDNIE Krawędź WRZĄTKI W POPRZECZU KONIEC

Podstawowa obsługa piły stołowej

SPECJALNE TECHNIKI CIĘCIA

Nie próbuj wykonywać e są objęte tą instrukcją

Ta piła stołowa nie jest zalecana do cięcia metali, takich jak aluminium lub miedź, nawet

instrukcji, chyba że jesteś dobrze zaznajomiony z procedurami przy

i mocowaniem. Tego typu

cięcia obejmują, ale nie ograniczają się do cięć stożkowych

i złożone cięcie nieprzelotowe. To

Piła stołowa to niezwykle wszechstronne narzędzie, które może wykonując szeroki zakres wysoce

specjalistyczne cięcia, których nie można objąć tym podręcznik.

specjalne ostrze przeznaczone do cięcia tych materiałów.

Ta piła stołowa nie jest polecana. Polecane do cięcia wszelkich materiałów życiu ściernych tarcz tnących.

zobacz swoją lokalną bibliotekę, aby znaleźć książki o obróbce drewna

techniki, takie jak: Kompletna Księga

stacjonarna moc TooI Techniques autorstwa R.J. De

christoforo lub techniki Table-Save autorstwa R. Cliffe'a.

Konserwacja piły stołowej

SMAROWANIE

Obudowa przekładni została całkowicie nasmarowana fabryka. Jednak po sześciu miesiącach do jednego

rok, w zależności od użytkowania, rozsądnie jest zwrócić

Należy udać się do najbliższego punktu serwisowego w celu wykonania następujących

czynności:

. Szczotki wymienione.
. części wyczyszczone i sprawdzone.
. Ponownie nasmarowano świeżym środkiem smarnym.
. Przetestowano układ elektryczny.
. Wszystkie naprawy.

Następujące części należy od czasu do czasu smarować olejem

SAE nr 20 lub nr 30 albo WD 40

1. Wysokość, pręty podporowe i przekładnie.
2. Poręcze i podpory boczne.
3. Tabela krzywek blokujących (przód i tył).

Konserwacja piły stołowej

Niebezpieczeństwo!

Zawsze wyciągaj wtyczkę sieciową przed

rozpoczynając jakiekolwiek prace porządkowe.

1. Czyszczenie •

zachowaj wszystkie urządzenia zabezpieczające, otwory wentylacyjne i obudowa silnika wolna od brudu i kurzu w miarę możliwości przetrzyj sprzęt czystą szmatką lub przedmuchaj sprężonym powietrzem Niskie ciśnienie.

- zalecamy czyszczenie urządzenia natychmiast za każdym razem, gdy skończysz używając

go. • Regularnie czyść sprzęt wilgotną ściereczką. szmatka i trochę miękkiego mydła. Nie używaj środki czyszczące lub rozpuszczalniki; mogą one atakować plastikowe części sprzętu.

Upewnij się, że do urządzenia nie przedostaje się woda. Wnikanie wody do urządzenia elektrycznego Zbyt duże ryzyko porażenia prądem.

1. Szczotki węglowe

W przypadku nadmiernego iskrzenia, należy szczotki węglowe sprawdzane tylko przez wykwalifikowanego Elektryk.

Niebezpieczeństwo! Szczotki węglowe nie powinny być zastąpiony przez kogokolwiek innego niż osoba wykwalifikowana Elektryk.

1. Konserwacja

Wewnątrz urządzenia nie ma żadnych części, które wymagają dodatkowej konserwacji. 4.

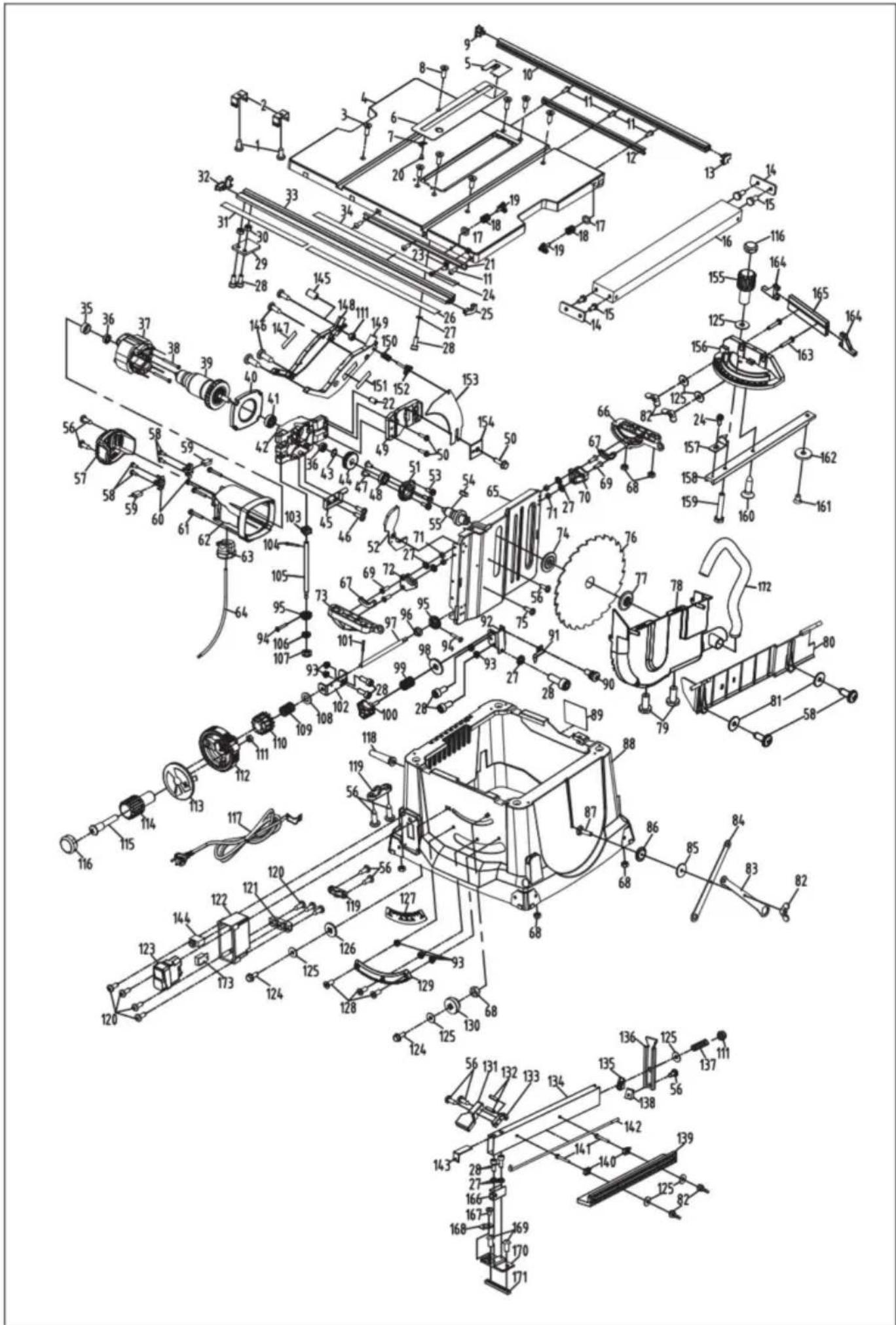

Zamówienie części zamiennych: Proszę podać następujące dane podczas składania zamówienia.

Zamówienie części zamiennych: Typ maszyny

• Númer artykułu maszyny
• Numer identyfikacyjny maszyny
• Numer części zamiennej

wymagany

Rozwiązywanie problemów

OSTRZEŻENIE

Przed przystąpieniem do rozwiązywania problemów należy zawsze wyłączyć urządzenie i odłączyć wtyczkę od źródła zasilania.

PROBLEM	przyczyna	ROZWIAZANIE
Piła nie zacznie działać	Przewód zasilający nie jest podłączony.	plugsawin.
	Zadział bezpiecznik lub wyłącznik automatyczny.	Wymień bezpiecznik lub zresetuj wyłączony wyłącznik.
	przewód uszkodzony.	Havecord wymienionodbYanAuthorizedVEVOR centrum serwisowe lub stacja serwisowa.
	Wyłącznik przepalony.	HaveswitchrepIacedbYanAuthorizedVEVOR centrum serwisowe lub stacja serwisowa.
Ostrze nie osiąga prędkości	Przewód przedłużający jest za lekki lub za długi.	Wymień na odpowiedni przewód.
	Niskie napięcie zasilania.	skontaktuj się zTwojąFirmąElektryczną.
Nadmierne wibracje	Niedokręcenie uchwytu blokującego.	zobacz sekcję „Jak poznać swoją kartę”.
	Wytrącony z równowagi.	Odrzuć Blade i użyj innego Blade.
	sawnotmountedsecureIYtostand lub stół warsztatowy.	Dokręć elementy montażowe, patrz „Montaż Sekcja „Tabela”.
	Nakrętka arbor niedokręcona.	zobacz sekcję „Zgromadzenie”, „zmianaBIady”.
cięcie, oparzenia, silnik stalowy podczas rozrywania	Złapać nieodpowiedni zestaw zębów.	ostrzyćlubwymieniaćostrze.
	Deska wygięta.	Upewnij się, że jest wkłęsły lub skierowany dolną stronę „W DÓŁ” i podawanie wolno.
	Ogrodzenie nie jest równoległe do niego.	zobacz sekcję „Regulacje“ „Regulowanie“ „Ogrodzenie RipFrance’a.”
	Nóż wyburzeniowy nieulegający upadkowi.	patrz sekcja „Regulacje“, „Nóż rozszczepiający“ „wyrównanie.“
cięcienieprawdziwe90o lub45opozycji	Śruby regulacyjne nie są wyregułowane właściwie.	zobacz sekcję „Regulacje“, „Regulacja BIade“ Równolegle do mierników skosu. Dużo.“
Ostrze do topienia plastiku tpsprzegrzanie kiedy cięcie	Prędkość posuwu jest zbyt duża.	zwolnij prędkość posuwu.
	BIadestipnotsharp	ostrzyć lub wymienić ostrze
Klamka Tiltlock koło podnoszące trudno się ruszyć	BeveIlockhandIenotPoluzowany, kiedy dokonanie regulacji.	zobacz sekcję „Jak zdobyć wiedzę na temat tabeli“, „Pokrętło blokady BIade Tilt“.
	głębokośćpiłygwinty śrub.	patrz sekcja „Konserwacja stołu“, „Smarowanie“.
Wyłącznik obwodu	powtarzające się wyzwalanie wyłączników podczas cięcia.	Wymień ostrze na nowe.Żmniejsz siła wywierana na przedmiot obrabiany podczas cięcia.

prądu przemiennego .....120 V\~60 Hz (220-240\~50 Hz)

Prąd znamionowy 15A (1800W) tarcza

Prędkość biegu jałowego .... 5000 obr./min (4800 obr./min)

Liczba zębów....40 Rozmiar

głównej tabeli 650x576 mm Szerokość

cięcia po prawej stronie ....625 mm Maksymalna

wysokość cięcia ....85 mm/

1. 55 mm/45.

Regulacja wysokości .... Bezstopniowa 0-85 mm

Piła tarczowa .... Bezstopniowa 0-45.

Nasadka ekstraktora 35mm

waga Ok.27,5kg

tryby pracy 625%: praca ciągła z wyłączonym silnikiem (czas cyklu 10 minut).

Aby mieć pewność, że silnik nie nagrzeje się nadmiernie, można go używać tylko przez 25% cyklu

przy określonej mocy znamionowej, a następnie przez 75% cyklu musi pracować na tej samej

mocy.

Niebezpieczeństwo!

Dźwięk i wibracje Wartości dźwięku i wibracji mierzono

zgodnie z normą EN61029.

LpApoziom ciśnienia 91dB(A)

akustycznego 3dB

KpAniepewność LwApoziom 104dB(A)

mocy akustycznej 3dB

KwAniepewność Podane wartości są wartościami emisji,

a niekoniecznie wiarygodnymi wartościami miejsca pracy.

Chociaż istnieje korelacja między poziomem emisji i imisji, nie można wyciągnąć pewnych wniosków co do konieczności

podjęcia dodatkowych środków ostrożności.

Czynniki mogące mieć potencjalny wpływ na rzeczywisty poziom emisji w miejscu pracy

obejmują czas trwania oddziaływania, rodzaj pomieszczenia i inne źródła hałasu itp., np.

liczbę maszyn i innych sąsiadujących operacji. Wiarygodne

wartości w miejscu pracy mogą

różnić się w zależności od kraju. Dzięki tym informacjom użytkownicy powinni przynajmniej

być w stanie dokonać lepszej oceny zagrożeń i ryzyka.

A' Ø254±0.5 Ø 0.25 A 10°±2" Ø30 mm Ø 1 2 Ø280 10±0.5 A-A' 10±1

A' ø254±0.5 ∅ 0.25 A 10°±2" ø15.87 1 2 Ø300 Ø300 A-A' H=1

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.comlsupport

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
