Produkttyp	Elektrisk vinsch för fordon
Märke	Vevor
Modell	S6000
Matningsspänning	12 V DC
Motoreffekt	2,5 HK (1,86 kW)
Nominell dragkapacitet	6 000 lb (2 721 kg)
Utväxlingsförhållande	195,8:1
Kabeltyp	Syntetisk
Kabeldiameter	1/4 tum (6,35 mm)
Kabellängd	55 fot (16,5 m)
Monteringmått (centrumavstånd)	166,4 x 114,3 mm
Kontroller	Kabel och trådlös
Koppling	Spak, manuell in- och urkoppling
Trummaterial	Stål
Ungefärlig vikt	30 kg
Avsedd användning	Fordonsåtervinning, dragning
Underhåll	Regelbunden smörjning av kabel, inspektion före användning
Säkerhet	Använd handskar, överskrid aldrig 5 varv på trumman, håll avstånd
Reservdelar	Finns på begäran hos återförsäljaren
Certifieringar	FCC Part 15 (fjärrkontroll)

Vanliga frågor - S6000 Vevor

Hur installerar jag vinschen på ett fordon?

Vinschen måste monteras på en stålplatta med minst 6 mm tjocklek, med hjälp av medföljande M10 bultar (3/8" UNC). Se till att ytan är plan och att monteringsramen klarar nominell kapacitet. Följ kopplingsschemat: gul kort kabel till gul motorterminal, blå kort till blå, svart lång till batteriets minus, röd lång till plus. Låt motorn gå under användning för att hålla batteriet laddat.

Hur använder jag kopplingen?

Dra och vrid kopplingsspaken medurs för läget 'Urkopplad' (fri trumma). För att koppla in, vrid moturs till läget 'Inkopplad'. Forcera aldrig spaken; lossa först på kabeln. Före varje vinschning, se till att kopplingen är ordentligt låst i inkopplat läge.

Vad är maximal dragkapacitet?

Nominell kapacitet är 6 000 lb (2 721 kg) på första lagret. Den minskar med efterföljande lager: 4 200 lb på andra, 3 700 lb på tredje. Överskrid aldrig dessa värden. Använd en omledningsblock för att dubbla kapaciteten vid behov.

Hur underhåller jag syntetkabeln?

Inspektera kabeln före varje användning för fransar eller trasiga trådar. Rengör med rent vatten och låt torka. Applicera lätt penetrerande olja för smörjning. Byt omedelbart ut skadad kabel. För korrekt upprullning, håll lätt spänning (ca 230 kg) vid inspolning.

Vad gör jag om motorn överhettas?

Om motorn blir obehagligt varm vid beröring, stoppa vinschen och låt den svalna i några minuter. Undvik långa perioder av kontinuerlig användning; ta en paus varannan meter inspolning. Överbelastning eller långvarig drift kan orsaka överhettning. Kontrollera även batteriladdningen.

Kan jag använda vinschen för att lyfta personer?

Nej, absolut inte. Vinschen är endast avsedd för dragning av fordon, inte för lyft av last. Använd den aldrig för att lyfta, stödja eller transportera människor. Det innebär allvarlig risk för skada eller dödsfall.

Hur byter jag kabel?

Rulla ut den gamla kabeln helt. För in den nya kabeln i trumman enligt lindningsriktningen (från toppen). Fäst med skruv och kabelklämma med gänglåsning (Loctite 222 eller motsvarande). Rulla in under en last på minst 230 kg för att sträcka kabeln. Se till att det alltid finns minst 5 varv kvar på trumman.

Hur parkopplar jag den trådlösa fjärrkontrollen?

Slå på fjärrkontrollen genom att trycka på den röda knappen i 0,3 sekunder. Tryck sedan samtidigt på 'OUT' och 'IN'-knapparna; den gröna lampan blinkar. Slå på mottagaren samtidigt. Parkopplingen lyckas när lampan blir fast. Upprepa vid behov.

Vilka viktiga säkerhetsåtgärder?

Bär alltid tjocka läderhandskar och skyddsglasögon. Håll ett avstånd på minst 1,5 gånger den utrullade kabellängden. Stå aldrig i linje med spänd kabel. Använd en handskydd för att styra kabeln. Koppla bort fjärrkontrollen vid arbete nära trumman. Använd aldrig vinschen med mindre än 5 varv kabel på trumman.

Var hittar jag reservdelar?

Kontakta din lokala Vevor-återförsäljare. Reservdelslistan finns i manualen (referenser 1 till 34). Använd endast identiska originaldelar för att garantera säkerhet och prestanda.

BRUKSANVISNING S6000 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av användarmanualen. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Läs och förstå denna guide före installation och drift.

Varning! Följ säkerhetsåtgärderna för personlig säkerhet och andras säkerhet. Felaktig användning av utrustningen kan orsaka personskador och skador på utrustning.

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida referens.

SYMBOLINDEX

SYMBOL	FÖRKLARING
	Läs alltid alla produit Litteratur
	Använd aldrig som lyftanordning
	Placera alltid lasten korrekt i kroker hals
	Linda aldrig vinschlinan pà trummans undersida
	Lås (Lås)
	Läs upp (Frånkoppla)
	Finger-/Fairlead- krossning Fara
	Risik För handpiercing/skärskad or

SYMBOL	FÖRKLARING
i	Bruksanvisning
	Använd alltid handskar
	Flytta aldrig folk
	Använd alltid den medfoljande krokremmen
	Applicera aldrig last på krokspetsen eller spärren
	Linda alltid vinschlinan.Free trummans topp
	Haka aldrig tillbaka repetition
	Fairlead Pinch Point

	Explosions-/sprängningsrisk

Varning

Klä dig ordentligt:

· Bär inte lösa kläder eller smycken. De kan fastna i rörliga delar. - Bär handskar när du hanterar vinschkabel. Hantera inte kabel med händerna; brutna ledningar kan orsaka skador. - Halkfria skor rekommenderas. - Skyddande hårbeklädnad för att innehålla långt hår.

Håll säkert avstånd:

• Säkerställ att alla personer står väl rensa från vinschkabel och last under vinschoperation, 1,5 gånger kabellängd rekommenderas. Om en kabel lossnar eller går av under belastning kan den surra tillbaka och orsaka allvarlig personskada eller död.
• Gå inte över kabeln. Alla besökare och åskådare skall hållas borta från arbetsområdet.
• Behåll rätt fotställning och balans på alla gånger.

Missbruka inte sladden:

• Bär aldrig vinschen i linan och ryck inte i den för att koppla bort den från strömkällan.
• Skydda sladden från värme, olja och vassa kanter.

Överbelasta inte vinschen:

• Om motorn blir obehagligt varm att vidröra, stanna den och låt den svalna några minuter.
• Låt inte vinschen vara strömförsörjd om motorn stannar.
• Överskrid inte maximala lindragningsvärden som visas i tabellerna.

Stötbelastningar får inte överstiga dessa värden.

• Vinschkopplingen ska vara urkopplad när den inte används och helt inkopplad när den används.

Kontrollera skadade delar:

• Innan du använder vinschen bör du noggrant kontrollera den. Alla delar som är skadade bör repareras eller bytas ut på rätt sätt av en auktoriserad serviceverkstad.

Reparera din vinsch:

• Använd endast identiska reservdelar vid reparation, annars kan det orsaka betydande fara för användaren.

Spola om kabeln:

• Lederhandskar måste bäras vid omlindning. För att omlinda korrekt är det nödvändigt att hålla en lätt belastning på vajern. Håll vajern med ena handen och fjärrkontrollen med den andra. Börja så långt bak och i mitten som möjligt. Håll belastningen på vajern medan vinschen slås på.
• Låt inte vajern slingra sig genom handen och kom inte för nära vinschen.
• Stäng av vinschen och upprepa proceduren tills all kabel utom 1 m är inlindad.
• Koppla bort fjärrkontrollen och avsluta inlindningen av vajern genom att rotera trumman för hand med kopplingen urkopplad.
• På dolda vinschar, spola in vajern under motorn men håll händerna borta.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

Varning: Dra alltid ur fjärrkontrollens kontakt innan du arbetar i eller runt lina eller vajertrumman (riskzonen). Stoppa aldrig handkontrollen under armen och håll den inte i när du befinner dig i riskzonen, så att handkontrollen inte aktiveras av misstag.

VARNINGAR FÖR VINSCHMANÖVRERING

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida bruk.

• Ojämn kabelupprullning när man drar last är inget problem, såvida det inte blir en kabelhög i ena änden av trumman. Om detta händer, vänd vinschen för att avlasta lasten och flytta förankringspunkten längre till mitten av fordonet.
• När jobbet är klart kan du spola ut och linda tillbaka kabeln för en snygg läggning.
• Förvara fjärrkontrollen i fordonet där den inte skadas, kontrollera den innan du ansluter den.
• När du är redo att börja spola in, anslut fjärrkontrollen med kopplingen urkopplad. Aktivera inte kopplingen medan motorn är igång.
• Fäst aldrig kroken tillbaka på kabeln. Detta kan skada kabeln. Använd alltid slinga eller kätting med lämplig styrka.
• Håll vinschen i akt medan du vinschar, om möjligt medan du står på säkert avstånd. Stoppa vinschningen ungefär varannan meter för att säkerställa att vajern inte drar sig upp i ett hörn. Om vajern kläms kan vinschen gå sönder.
• Fäst inte dragkrokar på vinschmonteringsanordningen. De måste vara fästa på fordonets ram.
• Användningen av ett ryckblock underlättar bärgningsoperationerna genom att en fördubbling av vinschkapaciteten och en halvering av vinschhastigheten, samt möjligheten att bibehålla ett direkt lindrag till mitten av klickledningen. Vid dubbel belastning under stationär vinschning kommer vinschen att...

belastning under stationär vinschning kommer vinschen att... Kroken ska fästas i fordonets chassi.

• Se till att schacklar med klass "D" eller högre används tillsammans med ett godkänt trädstamskydd för att ge en säker förankringspunkt.
• När du förlänger vinschvajern, se till att minst fem vajervarv alltid finns kvar på trumman. Underlåtenhet att göra detta kan leda till att vajern lossnar från trumman under belastning. Det kan orsaka allvarliga personskador eller egendomsskador.
• Alla vinschar är försedda med en röd vajermarkering för att visa att det finns vajerlindningar kvar på vinschtrumman när denna markering visas vid kabelgenomföringen. Ingen bärgning bör påbörjas bortom denna markering.
• Eftersom den största dragkraften uppnås på det innersta lagret av din vinsch, är det önskvärt att dra av så mycket lina som möjligt för kraftiga drag (du måste lämna minst 5 varv på trumman bakom den röda linan). Om detta inte är praktiskt, använd ryckblock och dubbelt linarrangemang.
• Det rekommenderas att dra en tung filt eller liknande föremål över den förlängda vinschvajern eftersom det dämpar eventuella glapp om ett fel skulle uppstå.
• Snygg och tät upprullning förhindrar att kabeln kläms, vilket uppstår när en appliceras och kabeln kläms mellan de andra. Om detta händer, kan du aktivera och lossa vinschen. Försök inte att arbeta en bunden kabel under belastning, lös för hand. Applicera block på hjulen här fordonet står i en sluttning.

Batteri:

• Se till att batteriet är i gott skick. Undvik kontakt med batterisyra eller andra föroreningar.
• Använd alltid ögonskydd när du arbetar i närheten av ett batteri.
• Se till att motorn är igång när du använder vinschen för att undvika att batteriet plattas till.

Vinschvajer:

• Se till att kabeln är i gott skick och är korrekt ansluten.
• Använd inte vinschen om vajern är sliten.
• Flytta inte fordonet för att dra en last.
• Kabelns livslängd är direkt relaterad till användningen och skötseln den får. Första och efterföljande användningar måste en kabel lindas upp på trumman under en belastning på minst 230 kg, annars kommer de yttre lindningarna att dras in i de inre lindningarna och allvarligt skada kabeln under vinschning. Den första vinschanvändningen bör vara en introduktionskörning i en avslappnad, icke-bärgningssituation. Rulla ut vajern tills den röda kabeln syns (ungefär fem varv på trumman), linda sedan tillbaka kabeln på trumman under en belastning på 230 kg eller mer. Detta kommer att spänna och töja den nya kabeln något.

skapa ett tätt kabelomslag runt trumman. Underlåtenhet att göra detta kan leda till kabelskador och minskad livslängd.

• När kabeln byts ut, se till att applicera låslack, eller en motsvarande förening, på kabelklamrans gänga. Dra åt klämmskruven ordentligt men dra inte åt för hårt. Låslacket förhindrar att skruven lossnar under krävande förhållanden.
• Loctite 7471 Primer och 222 Gänglåsning rekommenderas.

Försök inte att överskrida vinschens dragränser.

KÖR INTE ditt fordon för att assistera vinschen på något sätt. Fordonsrörelse i kombination med vinschdrift kan överbelasta vajern, skada vinschen eller orsaka skadliga stötar.

Stötbelastningar vid vinschning är farliga! En stötbelastning uppstår när en ökad kraft plötsligt appliceras på vajern. Ett fordon som rullar bakåt på en slak vajer kan orsaka en skadlig stötbelastning.

Vinscharna som visas i denna manual är endast avsedda för fordonsapplikationer, inte industriella tillämpningar.

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

Använd inte vinschen för att lyfta, stödja eller på annat sätt transportera personer.

Koppla bort strömkabeln från batteriet när vinschen inte används.

Håll dig borta från kabeln när du drar.

Överskrid aldrig de dragkapaciteter som anges ovan.

Använd inte vinschen genom att bara dra ut en bit rep. Det rekommenderas att endast det sista lagret rep lämnas kvar på vinschen när vinschen används med full kapacitet.

Vinschen har en enorm arbetsström under belastning, så den kan inte fortsätta linda upp kabeln under en längre tid. Det rekommenderas starkt att pausa vinschen varannan meter av kabelupplindningen för att låta motorn avleda värmen.

"FLYTTA" INTE ditt fordon för att hjälpa vinschen att dra lasten. Kombinationen av vinschen och fordonet som drar tillsammans kan överbelasta vajern och vinschen.

Inspektera stålvajer och utrustning ofta. En sliten stålvajer med trasiga trådar ska bytas ut omedelbart.

Använd kraftiga lederhandskar när du hanterar stålvajer. Låt inte stålvajern glida genom händerna.

Vinscha aldrig med mindre än 5 varv stålvajer runt vinschtrumman eftersom stålvajerns ändfäste kanske INTE klarar full belastning.

Stick aldrig in fingret genom kroken. Om fingret skulle fastna i kroken kan du tappa fingret.

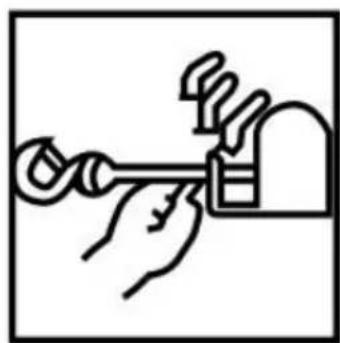

ANVÄND ALLTID HANDSKYDDET när du styr stållinan in eller ut. (Se figur).

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

HÅLL ALLTID BORT FRÅN STÅLVAJER, KROK OCH VINSCH. I DET OSANNOLIKA FALLET AV KOMPONENTFEL ÄR DET BÄST ATT VARA UTOM SKADA.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

VINSCHINSTALLATION

MONTERING AV DIN VINSCH

Vinschen ska monteras i en lämplig stålram med hjälp av 4-punkts fotmonteringssystemet i antingen ett horisontellt eller vertikalt plan.

Det är mycket viktigt att vinschen är monterad på en platt yta så att de tre sektionerna (motor, kabeltrumma och redskapsbostäder) är ordentligt uppradade.

Innan installationen påbörjas, kontrollera att monteringsanläggningen som används klarar vinschens nominella kapacitet.

Montering av vinschar och/eller frontskyddssystem kan påverka utlösningen av SRS-krockkuddar. Kontrollera att monteringssystemet har varit testat och godkänt för vinschmontering i fordon med airbag.

Vinschmonteringsramar och/eller frontskyddssystem rekommenderas för att passa de flesta populära fordon. Vinschramar är förpackade med detaljerade monteringsanvisningar.

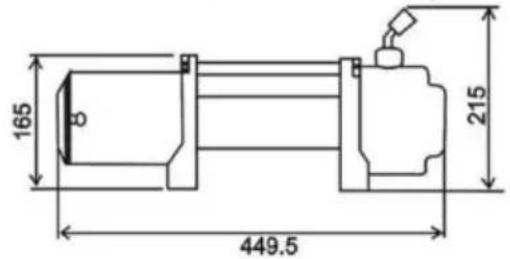

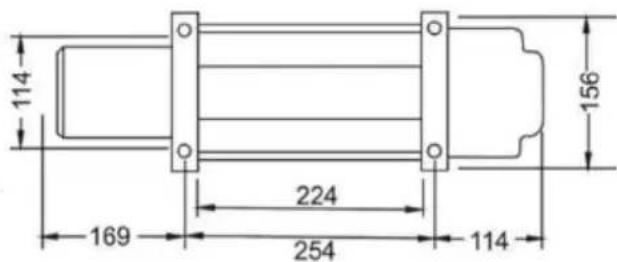

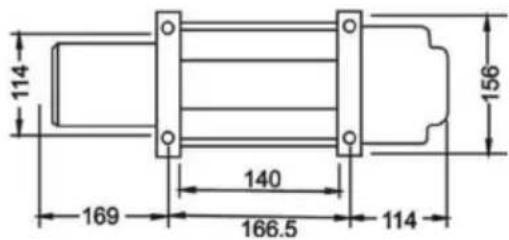

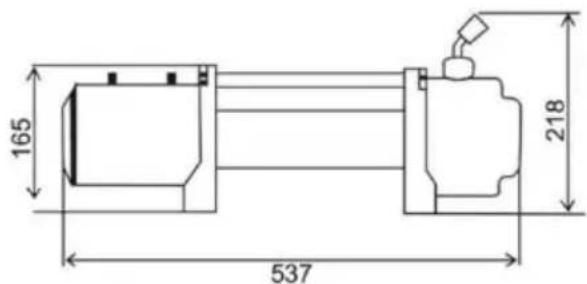

Skall du tillverka din egen monteringsplatta, hjälper måtten nedan. En 6 mm tjock monteringsplatta i stål rekommenderas. Fästelement skall vara stål med hög draghållfasthet, hållfasthetsklass 5 eller bättre. En dåligt utformad montering kan ogiltigförklara garantin.

Vinschen skall vara säkrad till monteringen med 3/8” UNC x 1-1/4” rostfria stålbultar och fjädrande brickor som tillhandahålls.

Kabelledningen skall monteras så att vajern styrs jämnt på trumman.

(A)

(B)

A är måtten för 6000 pound, medan B är måtten för 10 000 pound - 13 500 pound.

VARNING:

• Välj alltid en monteringsplats som är tillräckligt stark för att motstå maximal dragkapacitet hos din vinsch.
• Slut för alltid vinschinstallationen och fäst kroken innan du installerar kablarna.
• Använd aldrig bultar som är för långa.

(För vinsch med stålvajer) (För vinsch med syntetisk vajer)

SMÖRJNING INSTALLATION

Alla rörliga delar i vinschen är permanent smorda med högtemperaturbeständigt litiumfett vid monteringstillfället. Under normala förhållanden är fabrikssmörjning tillräcklig. Smörj kabeln regelbundet med lätt penetrerande olja. Inspektera för trasiga trådar och repa spetsen om det behövs. Om kabeln blir sliten eller skadad måste den ersättas.

KABELINSTALLATION

Koppla av den nya kabeln genom att rulla ut den längs marken för att förhindra att den kinkar. Ta bort den gamla kabeln och observera hur den är bunden till trumflänsen.

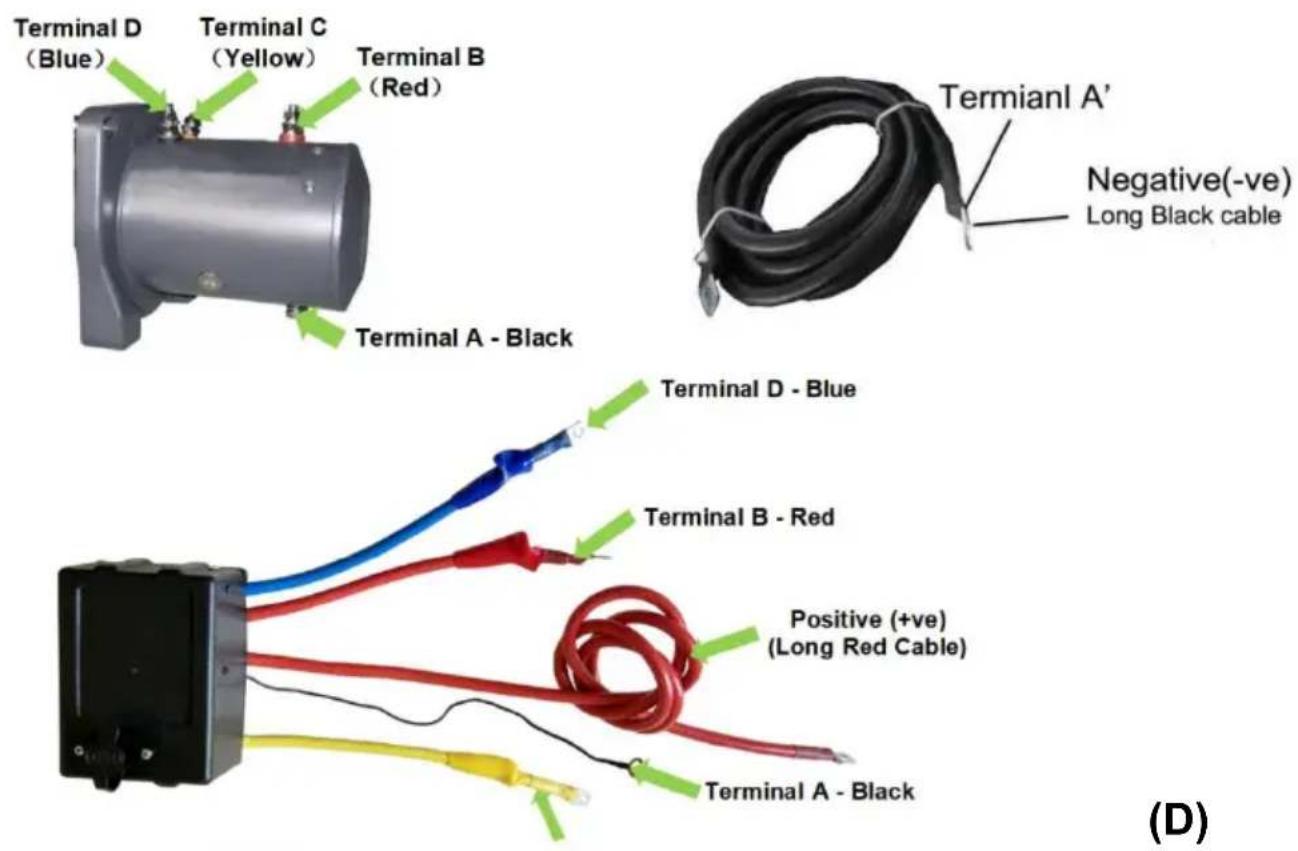

ELEKTRISK ANSLUTNING

För normal självaterhamtning arbete är din existerande elektriska system tillräcklig. Ett fullt laddat batteri och rätt anslutningar är väsentliga. Kör fordonets motor under vinschningen för att hålla batteriet laddat.

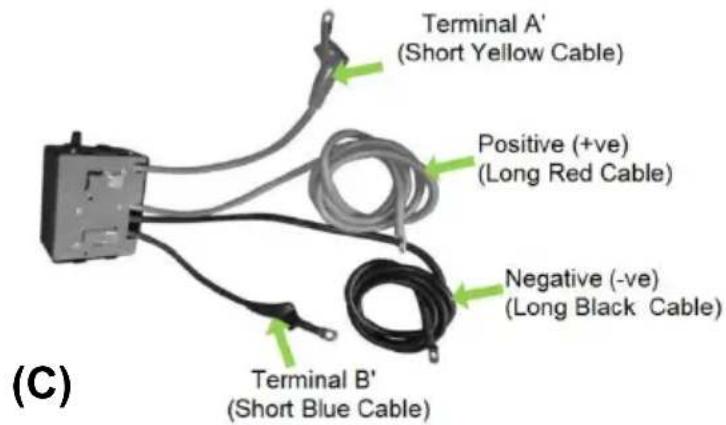

Var uppmärksam på rätt elektrisk kabelanslutning enligt följande (se Diagram 1)

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (mätten 6000 lbs)

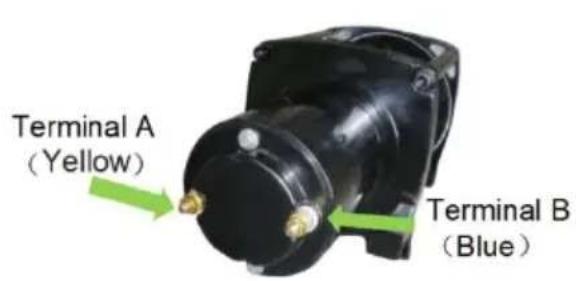

• Kort gul kabel (A') ansluter till gul terminal (A) på motorn. • Kort blå kabel (B') ansluter till blå terminal (B) på motorn.
• Lång svart kabel (1,8 m) ansluts till batteriets negativa (-) pol.
• Lång röd kabel (1,8 m) ansluts till batteriets positiva (+) pol.

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (diametern 10 000 lbs - 18 000 lbs)

• Kort röd kabel (B') ansluter till röd terminal (B) på motorn.
• Kort gul kabel (C') ansluter till gul terminal (C) på motorn. Kort blå kabel (D') ansluter till blå terminal (D) på motorn.
• Tunn svart kabel (a') som ansluter till terminalen (A) på motorn.
• Lång svart kabel (1,8 m), en terminal (A') ansluter till bottenterminalen (A) på motorn, och den andra terminalen negativ (-) anslutning till negativ (-) terminal på batteriet.
• Lång röd kabel positiv (+) ansluter till positiv (+) terminal på batteriet.

Terminal C - Gul

NOTERA

· Din batteri måste hållas i bra skick. - Var säker på att batterikablar inte är dragna över några ytor som eventuellt kan skada dem. - Korrosion på elektriska anslutningar minskar prestandan eller kan orsaka kortslutning. - Rengör alla anslutningar, särskilt i avlägsna kontroller, växlar och behållare. - I salt miljöer, använd en silikonförseglare för att skydda mot korrosion. - FÖRSÖK INTE ATT INSTALLERA KABLAR NÄR BATTERIET ÄR ANSLUTET. Bilbatterier innehåller brandfarliga och explosiva gaser. Använd ögonskydd under installationen och ta av alla metallsmycken. Luta dig inte över batteriet när du gör anslutningar. - Anslut inte vinschen till högfrekvent strömförsörjning.

VINSCHMANÖVRERING

FÖRSLAG:

Det bästa sättet att bli bekant med hur din vinsch fungerar är att göra några testkörningar innan du faktiskt behöver använda den. Planera dina tester i förväg. Kom ihåg att du kan höra din vinsch lika väl som du kan se den fungera. Lär dig känna igen ljudet av ett lätt stadigt drag, ett tungt drag, och ljud orsakade av belastningsryckningar eller förskjutningar. Snart kommer du att få förtroende för att arbeta med din vinsch och dess användning kommer att bli en andra natur för dig.

IDRIFTSSÄTTNING:

1. Säkerställ att fordonet är säkrat genom att använda parkeringsbromsen eller blockera hjulen.
2. Dra ut vinschkabeln till önskad längd och anslut den till en förankringspunkt.

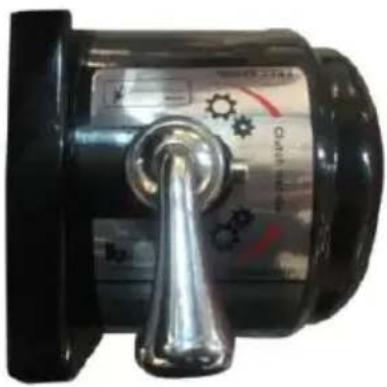

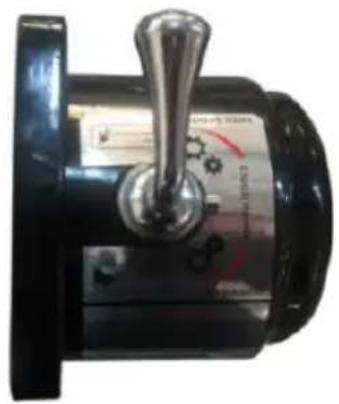

Vinschkopplingen tillåter snabb avrullning av kabeln för hakning till lasten eller förankringspunkten. Växelreglagets flik, belägen på vinschens redskapshus, manövrerar kopplingen enligt följande:

1. Dra och rotera kopplingsspaken MEDURS till "Frånkopplad" position som visas i figuren nedan. Om det finns en belastning på vajern, kan kopplingsspaken inte vända lätt. TRYCK INTE PÅ KOPPLINGSSPAKEN. Slapp av spänningen på vajern genom att jogga ut lite av vajern, försök sedan släppa kopplingen. 2. Dra ut vajern och säkra den till förankringen eller lasten.
2. Se till att det finns minst fem varv av vajer eller åtta varv av syntetisk rep kvar på trumman.
3. Återanslut trumman genom att rotera kopplingsspaken till "INGÅNG"-läget.
4. VARNING: SPAKEN MÅSTE VARA I INAKTIVT LÄGE OCH LASTEN FÖR VINSCHNING.

GRATISSPOOL:

ENGAGERAD:

(E)

ENGAGERAD:

GRATISSPOOL:

(F)

VIKTIGT MEDDELANDE: Växelspakens flik kunde endast flyttas moturs.

Om du behöver svänga av den trådlösa avlägsna kontrollanten, behöver du trycka och hålla den röda på nyckeln i cirka 0,3 sekunder, och den gröna signallampan slocknar och fjärrkontrollen fungerar inte.

Om du behöver matcha den nya trådlösa avlägsna kontrollen med den trådlösa mottagaren av vinschen, medan den trådlösa avlägsna kontrollen är påslagen, tryck UT och L tillsammans. Vid denna tid kommer den gröna signal lampan att gå till en blinkande stat. Och driva den trådlösa mottagaren på samtidigt är matchad ihop!

Kontrollera igen alla kabeldragningar innan du fortskrider.

Anslut vinschens handkontroll. Det rekommenderas att vinschningen sker från förarplatsen för att säkerställa säker drift. För att påbörja vinschningen, starta fordonets motor, lägg i neutralläge i växellådan och håll motorvarvtalet på tomgång.

Fungera handkontrollen eller den trådlösa avlägsna kontrollen tills fordonet har hämtats. Regelbundet kontrollera vinschen för att säkerställa att kabeln lindas jämnt på trumman.

Notera:

· Vinscha aldrig med ditt fordon i redskap eller i parken, vilket skulle skada fordonets överföring. · Linda aldrig kabeln runt objekt och krok till kabeln sig själv. Detta orsakar skada till objektet som dras, och kink eller slita ut kabeln. - Håll händer, kläder, hår och smycken rena från trumområdet när du vinschar. · Använd aldrig vinschen om kabeln är sliten, böjd eller skadad. - Tillåt aldrig någon att stå nära kabeln eller i linje med kabeln bakom vinschen medan den är under belastning. Om kabeln ska glida eller bromsa, kan den plötsligt piska tillbaka mot vinschen, vilket orsakar fara för någon i området. Stå alltid väl åt sidan medan du lindar. · Lämna inte växeln inkopplad när vinschen inte används.

KONTROLLERA VINSCHEN NOGA OCH GRUNDLIGT INNAN ANVÄNDNING!

UNDERHÅLL

Det är starkt rekommenderat att vinschen används regelbundet (en gång i månaden). Helt enkelt driva ut kabeln 15 m, fri spole 5 meter, sedan strömmen tillbaka in. Detta kommer att hålla alla komponenter i gott skick så att vinschen kan förlitas på när det behövs. Kontakta din auktoriserade återförsäljare för teknisk assistans och reparationer.

RESERVDELAR

En omfattande räckvidd av reservdelar är tillgänglig.

Vänligen kontakta distributören eller den lokala återförsäljaren.

VINSCHKAPACITET

• Dragkapaciteten är nedsatt när lutningen ökar. Vinschen är inte avsedd som en lastsäkrande enhet.

NOTERA:

Säkerhetsåtgärderna och instruktionerna som diskuteras i den här manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det

måste operatören förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste tillämpas av operatören.

NOTERA:

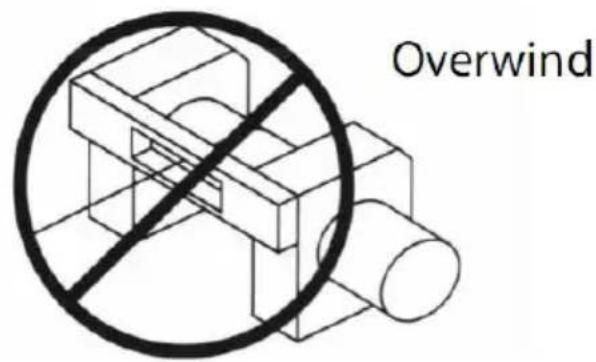

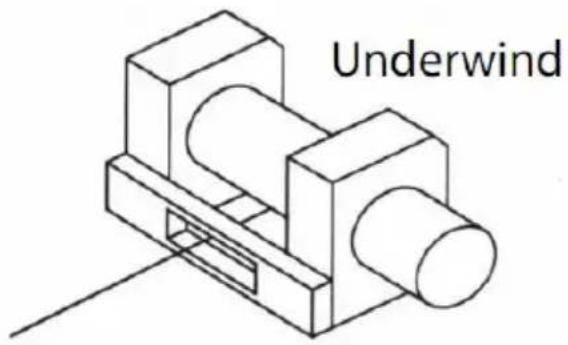

Denna vinsch måste monteras med vajern i underkanten i sänkets riktning.

NOTERA:

Säkerhetsåtgärderna och instruktionerna som diskuteras i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillämpas av operatören.

Underhåll

• Kontrollera alla elektriska komponenter ofta för att säkerställa att de är rena och har säkra anslutningar.
• Denna artikel utsätts för väder och vind; fukt kan samlas inuti vinschen när den utsätts för regn, tryckrengöringsmedel, ångtvätt, flodövergångar och vanlig biltvätt. För att förhindra korrosion är det bäst att använda vinschen minst en gång i månaden, även om det är för att rulla ut några meter och dra in den igen. Den genererade värmen hjälper till att skingra eventuell kondens.
• Kontrollera regelbundet att alla bultar och kopplingar är åtdragna och säkrade. Dessa kan lossna under hårda arbetsförhållanden.
• Under normala förhållanden bör vinschen inte behöva service. Om du använder vinschen regelbundet bör du överväga ett serviceschema för att maximera vinschens livslängd och prestanda.
• Om vinschen är helt nedsänkt i vatten, se till att den servas vid nästa lämpliga intervall före förvaring.

Se till att vinschmotorn är ren och torr, byt fett i växellådan och andra inre delar med ett kvalitetsfett av lagertyp.

• Kontrollera vinschvajern före användning för tecken på slitage. Om det finns tecken på slitage, byt ut den före användning.
• Linda vajern ordentligt på trumman. Efter varje användning av vinschen ska vajern rullas ut till den punkt där kabeln ligger prydligt på trumman och rulla igen under belastning.

FUNKTIONER OCH SPECIFIKATIONER

Model SPEC.	S6000	S10000	S12000	S C 13000	SEC16800T
Spanning	12V likström	12V likström	12V likström	12V likström	12V likström
Nominell effekt	2,5 hk	3HP	5,5 hk	6,6 hk	5,7 hk
Utväxlingsfür hällande	195,8:1	265:1	265:1	265:1	312,4:1
Trådens langd	1,8 m	1,8 m	1,8 m	1,8 m	1,8 m
Rep aller kabel	Syntetiskt, 1/4 tum * 55 fot	Syntetiskt, 7/20 tum * 65 fot eller stål 21/64 tum * 65 fot	Syntetisk 7/20 tum * 75,5 cotller stål 7/2 tum * 85 fot	Syntetisk 3/8 tum * 80 cotller stål 3/8 tum * 80 fot	Stål, 7/16 tum * 85 fot
Montering Bult Mönster	166,4 x 114,3 mm	254x114,3mm	254x114,3mm	254x114,3mm	254x114,3 mm
Nominell lindragning	6000 pound	10 000 pound	12000 pound	13500 pound	18000 pound

6000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3
Klassad linje dra per lager	Pund	6000	42 00	3700
	kg	2721	1900	1678
Kumulativ Kabelkapacitet	Fot	14,7	29,5	55
	M	4,5	9.0	16,5

10000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje	Pund	10000	7930	65 00	560 0
dra per lager	kg	4536	3596	29 48	254 0
Kumulativ	Fot	17	38,7	64,6	65
Kabelkapacitet	M	5.2	11,8	19,7	19,8

12000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje dra per lager	Pund	12000	9210	8030	6 900
	kg	5440	4170	3640	3125
Kumulativ Kabelkapacitet	Fot	17	41	72	85
	M	5.1	12.4	21,7	26

13500 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje dra per lager	Pund	13 5 00	10 500	9200	7120
	kg	6122	4 762	4 173	3 229
Kumulativ Kabelkapacitet	Fot	15	34,6	58,6	80
	M	4,58	10,54	17,87	2 4

18000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje dra per lager	Pund	1 80 00	13779	11202	9 530
	kg	8163	6250	5081	4 321
Kumulativ Kabelkapacitet	Fot	16,64	37,78	63,40	85
	M	5.1	11,5	19.3	2 6

FELSÖKNING

Symtom	Möjliga orsaker	Korrigerande Åtgård
Motorn går inte eller bara i en riktning	1. Stäng av den på att inte fungerar2. Trasiga ledninger erller)dåg anslutting3. Skadad motor	1. Byt ut en ce-brytare2. Kontrollera om det finns)dågica ansluttingar3. Byt ut erller reparera motor
Motorn går extremvarm	1. Lång driftsperioid2. misslyckades erller togsbortöverbelastning3. Skadad motor	1. Låg För att svalna2. placera erller repareraöverbelastning3. byt ut erller reparera motor
Motorn går, men meotillräcklig effekt eller linjehastighet	1. Svagt batteri2. För lang vajer från batalvinsch3. Dålg batterianslutting4. Dålg mark5. Skadad motor	1. Ladda erller byt batteri ochkontrollera laddningsystemet2. Häll vinschen inom detavständ som tillåts avledningarna3. Kontrollera batteripolerna forkorrosion och rengör vid beho4. Kontrollera och rengöransluttingarna5. byt ut erller reparera motor
Vinschen gårbaklänges	1. tor-ledningar omvända2. klådans lediningoramvända3. Batteribrytaren är felaktiinstallerad	1. Kontrollera kablarna2. Kontrollera kablarna3. Kontrollera batteriansluttingarna
Motorn går mentrumman snurrarinte	1. Kopplingen är inte ilago	1. Lagg i kopplingen
Vinschrullar	1. Överbelastning	1. Minska belastningen erlerfördubbla linjen
Motorn går menstannar	1. Överbelastning/för högbelastning	1. Låt svalna

6000-13500LB VINSCHDELSLISTA

Artikelnummer	Beskrivning	Antal	Artikelnummer	Beskrivning	Antal
1	Sexkantsskruv	1	18	Växellådsfäste	1
2	Fjäderbricka	1	19	Fjäderbricka	10
3	C -låshandtag	1	20	Sexkantsskruv	10
4	Mutterhatt	1	21	Lagerbussninq	2
5	Kopppackning	1	22	Tätningsbricka	2
6	Fjäderbricka	1	23	Durm-montering	1
7	O-ring	2	24	Bromsmontering	1
8	Växellådshus	1	25	Slipsnal	2
9	axelhylsa	1	26	Motoraggregat	1
10	solutrustning	1	27	Skruv medkorsförsänkninq	4
11	3:eplanetväxeln	1	28	Monteringfäste fürstyrenhet	2
12	Dubble inreväxel	1	29	Solenoid	2
13	2:aplanetväxeln	1	30	Trådlös fjärrmottagare	1
14	1:aplanetväxeln	1	31	Trådlös fjärrsändare	1
15	Tätningsbricka	1	32	Trådbundenfjärrkontroll	1
16	Sexkantsskruv	4	33	Batterietsnegativa (-)ledning	1
17	Fjäderbricka	4	34	Montering avskruvsats	1

EXPLOSIVT DIAGRAM

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

Rikta om eller flytta mottagarantennen. Öka avståndet mellan produkten och mottagaren. Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till. Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU.

Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.

Produkter som är märkta på detta sätt får inte kasseras med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghai Imuxin Muye Youxian Gongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu,

Shanghai 200 000, Kina.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730
