SC13000 - Elektrisk vinsch Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk vinsch för fordon
Märke	Vevor
Modell	SC13000
Matningsspänning	12 V DC
Nominell effekt	6,6 hk (4,9 kW)
Utväxlingsförhållande	265:1
Dragkapacitet (första lagret)	13 500 lb (6 122 kg)
Medföljande kabel	Syntetkabel 3/8 tum x 8 fot (2,4 m) eller stålkabel 3/8 tum x 80 fot (24,4 m)
Monteringsmått (centrumavstånd)	254 x 114,3 mm
Huvudfunktioner	Vinschning, fri uttrullning, trådbunden och trådlös styrning
Säkerhet	Automatisk avstängning vid överbelastning, termiskt skydd, automatisk broms
Underhåll och rengöring	Regelbunden kontroll av kabel, smörjning, inspektion av elektriska anslutningar
Reservdelar och reparationsmöjligheter	Tillgängliga hos distributören; reparation av auktoriserad verkstad, använd originaldelar
Allmän information	Användning på fordon för självräddning; får inte användas för lyft eller transport av personer

Vanliga frågor - SC13000 Vevor

Hur använder man Vevor SC13000-vinschen för första gången?

Före första användning, rulla ut kabeln till det röda märket (cirka 5 varv på trumman), rulla sedan in den under en belastning på minst 230 kg (500 lb) för att sträcka ut kabeln. Utför ett funktionstest utan faktisk bärgning.

Vad är vinschens maximala dragkapacitet?

Maximal dragkapacitet är 13 500 lb (6 122 kg) på första kabellagret. Denna kapacitet minskar på följande lager (10 500 lb, 9 200 lb, 7 120 lb). Överskrid aldrig dessa värden.

Hur underhåller man vinschkabeln?

Smörj regelbundet kabeln med lätt penetrerande olja. Inspektera den före varje användning för trasiga trådar eller slitage. Om kabeln är fransig eller skadad, byt ut den omedelbart. Använd läderhandskar vid hantering.

Vilken batterispänning krävs?

Vinschen fungerar på ett 12 V DC-batteri. Se till att batteriet är i gott skick och fullt laddat. Låt fordonsmotorn gå under användning för att undvika att batteriet laddas ur.

Kan vinschen användas för att lyfta laster?

Nej, denna vinsch är endast avsedd för horisontell vinschning (självräddning). Den får inte användas för att lyfta personer eller för vertikala lyft. Använd inte vinschen som en lyftanordning.

Hur installerar man vinschen på ett fordon?

Vinschen måste monteras på en stålplåt med minst 6 mm tjocklek med bultar 3/8" UNC x 1-1/4" (medföljer). Monteringsmåtten är 254 x 114,3 mm. Se till att ytan är plan och att fästet tål nominell belastning.

Hur kopplar man in och ur kopplingen?

För att koppla ur (fri uttrullning), dra och vrid kopplingsspaken medurs (läge 'Urkopplad'). För att koppla in, vrid moturs till läge 'Inkopplad'. Forcera inte spaken under belastning; släpp först kabelspänningen.

Vad gör man om motorn överhettas?

Om motorn blir obehagligt varm att röra vid, stanna vinschen och låt den svalna i några minuter. Vinschen har termiskt skydd; om den stannar, koppla bort strömmen. Undvik långa perioder med kontinuerlig drift.

Hur byter man ut kabeln?

Rulla ut den gamla kabeln och observera dess infästning. Använd en identisk ersättningskabel. Applicera gänglåsning (Loctite 222) på kabelfästets gänga och dra åt ordentligt. Efter byte, rulla in under belastning som vid första användning.

Medföljer en fjärrkontroll till vinschen?

Ja, vinschen levereras med en trådbunden fjärrkontroll och en trådlös fjärrkontroll (sändare och mottagare). För den trådlösa fjärrkontrollen, tryck in den röda knappen i 0,3 sekunder för att slå på/av. Parning är möjlig vid behov.

BRUKSANVISNING SC13000 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Läs och förstå denna guide innan installation och drift.

Varning! Följ säkerhetsåtgärderna för din personliga säkerhet och andras säkerhet. Felaktig användning av utrustningen kan orsaka personskador och skador på utrustningen.

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida referens.

SYMBOLINDEX

SYMBOL	FÖRKLARING
	Läs alltid alla produkt Litteratur
	Använd aldrig som lyftanordning
	Placera alltid lasten korrekt i kroker hals
	Linda aldrig vinschlinan på trummans undersida
	Lås (Lås)
	Lås upp (Frånkoppla)
	Finger-/Fairlead-krossning Fara
	Risk för handpiercing/skärskad or

	Explosions-/sprängningsrisk

Varning

Klä dig ordentligt:

• Bär inte lösa kläder eller smycken. De kan fastna i rörliga delar. - Bär läderhandskar när du hanterar vinschkabeln. Hantera inte kabeln med bara händer; trasiga trådar kan orsaka skador. - Halkfria skor rekommenderas. - Skyddande hårbeklädnad för att hålla långt hår.

Håll ett säkert avstånd:

• Säkerställ att alla personer står väl borta från vinschkabeln och lasten under vinschoperation, 1,5 gånger kabellängden rekommenderas. Om en kabel lossnar eller går av under belastning kan den slå tillbaka och orsaka allvarlig personskada eller död. Gå inte över kabeln.
• Alla besökare och åskådare ska hållas borta från arbetsområdet.
• Behåll rätt fotställning och balans hela tiden.

Missbruka inte sladden:

• Bär aldrig vinschen i linan och ryck inte i den för att koppla bort den från strömkällan. - Skydda sladden från värme, olja och vassa kanter.

Överbelasta inte vinschen:

- Om motorn blir obehagligt varm att vidröra, stanna den och låt den svalna några minuter.

- Låt inte vinschen vara strömförsörjd om motorn stannar.

- Överskrid inte maximala lindragningsvärden som visas i tabellerna.

Stötbelastningar får inte överstiga dessa värden.

• Vinschkopplingen ska vara urkopplad när den inte används och helt inkopplad när den används.

Kontrollera skadade delar:

- Innan du använder vinschen bör du noggrant kontrollera den. Alla delar som är skadade bör repareras eller bytas ut på rätt sätt av en auktoriserad serviceverkstad.

Reparera din vinsch:

- Använd endast identiska reservdelar vid reparation, annars kan det orsaka betydande fara för användaren.

Spola om kabeln:

- Läderhandskar måste bäras vid omlindning. För att omlinda korrekt är det nödvändigt att hålla en lätt belastning på vajern. Håll vajern med ena handen och fjärrkontrollen med den andra. Börja så långt bak och i mitten som möjligt. (Och håll belastningen på vajern medan vinschen slås på.)

- Låt inte vajern slingra sig genom handen och kom inte för nära vinschen.

- Stäng av vinschen och upprepa proceduren tills all kabel utom 1 m är inlindad.

- Koppla bort fjärrkontrollen och avsluta inlindningen av vajern genom att rotera trumman för hand med kopplingen urkopplad.

- På dolda vinschar, spola in vajern under motorn men håll händerna borta.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

Varning: Dra alltid ur fjärrkontrollens kontakt innan du arbetar i eller runt lina eller vajertrumman (riskzonen). Stoppa aldrig handkontrollen under armen och håll inte i den när du befinner dig i riskzonen, så att handkontrollen inte aktiveras av misstag.

VARNINGAR FÖR VINSCHMANÖVRERING

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida bruk.

- Ojämn kabelupprullning när man drar last är inget problem, såvida det inte bildas en kabelhög i ena änden av trumman. Om detta händer, vänd vinschen för att avlasta lasten och flytta förankringspunkten längre till mitten av fordonet.

- När jobbet är klart kan du spola ut och linda tillbaka kabeln för en snygg läggning.

- Förvara fjärrkontrollen i fordonet där den inte skadas, kontrollera den innan du ansluter den.

- När du är redo att börja spola in, anslut fjärrkontrollen med kopplingen urkopplad. Aktivera inte kopplingen medan motorn är igång.

- Fäst aldrig kroken tillbaka på kabeln. Detta kan skada kabeln. Använd alltid slinga eller kätting med lämplig styrka.

- Håll vinschen i akt medan du vinschar, om möjligt medan du står på säkert avstånd. Stoppa vinschningen ungefär varannan meter för att säkerställa att vajern inte drar sig upp i ett hörn. Om vajern kläms kan vinschen gå sönder.

- Fäst inte dragkrokar på vinschmonteringsanordningen. De måste vara fästa på fordonets ram.

- Användningen av ett ryckblock underlättar bärgningsoperationerna genom att en fördubbling av vinschkapaciteten och en halvering av vinschhastigheten, samt möjligheten att bibehålla ett direkt lindrag till mitten av klickledningen. Vid dub

belastning under stationär vinschning kommer vinschen att Kroken ska fästas på fordonets chassi.

• Se till att schacklar med klass "D" eller båge används tillsammans med ett godkänt trädstamskydd för att ge en säker förankringspunkt.
• När du förlänger vinschvajern, se till att minst fem vajervarv alltid finns kvar på trumman. Underlåtenhet att göra detta kan leda till att vajern lossnar från trumman under belastning. Det kan orsaka allvarliga personskador eller egendomsskador.
• Alla vinschar är försedda med en röd vajermarkering för att visa att det finns vajerlindningar kvar på vinschtrumman när denna markering visas vid kabelgenomföringen. Ingen bärgning bör göras bortom denna markering.
• Eftersom den största dragkraften uppnås på det innersta lagret av din vinsch, är det önskvärt att dra av så mycket lina som möjligt för kraftiga drag (du måste lämna minst 5 varv på den trumröda linan). Om detta inte är praktiskt, använd ryckblock och dubbelt linarrangemang.
• Det rekommenderas att dra en tung filt eller liknande föremål över den förlängda vinschvajern eftersom det dämpar eventuella glapp om ett fel skulle uppstå.
• Snygg och tät upprullning förhindrar att kabeln kläms, vilket uppstår när en appliceras och kabeln kläms mellan de andra. Om detta händer, kan du alternativt aktivera och lossa vinschen. Försök inte att arbeta en bunden kabel under belastning, lös för hand.
• Applicera block på hjulen när fordonen står i en sluttning.

Batteri:

- Se till att batteriet är i gott skick. Undvik kontakt med batterisyra eller andra föroreningar.

- Använd alltid ögonskydd när du arbetar i närheten av ett batteri.

- Se till att motorn är igång när du använder vinschen för att undvika att batteriet plattas till.

Vinschvajer:

• Se till att kabeln är i gott skick och är korrekt ansluten.
• Använd inte vinschen om vajern är sliten.
• Flytta inte fordonet för att dra en last.
• Kabelns livslängd är direkt relaterad till användningen och skötseln den får. Första och efterföljande användningar måste en kabel lindas upp på trumman under en belastning på minst 230 kg, annars kommer de yttre lindningarna att dras in i de inre lindningarna och allvarligt skada kabeln under vinschning. Den första vinschanvändningen bör vara en introduktionskörning i en avslappnad, icke-återhämtningssituation. Rulla ut vajern tills den röda kabeln syns (ungefär fem varv på trumman), linda sedan tillbaka kabeln på trumman under en belastning på 230 kg eller mer. Detta kommer att spänna och töja den nya kabeln något

skapa ett tätt kabelomslag runt trumman. Underlåtenhet att göra detta kan leda till kabelskador och minskad livslängd.

- När kabeln byts ut, se till att applicera laktat, eller en motsvarande förening, på kabelklämmans gänga. Dra åt klämmskruven ordentligt men dra inte åt för hårt. Laktatet förhindrar att skruven lossnar under krävande förhållanden.

- Loctite 7471 Primer och 222 Gänglåsning rekommenderas.

Försök inte att överskrida vinschens draggränser.

KÖR INTE ditt fordon för att assistera vinschen på något sätt. Fordonsrörelse i kombination med vinschdrift kan överbelasta vajern, själva vinschen eller orsaka skadliga stötar.

Stötbelastningar vid vinschning är farliga! En stötbelastning uppstår när en ökad kraft plötsligt appliceras på vajern. Ett fordon som rullar bakåt på en slak vajer kan orsaka en skadlig stötbelastning.

Vinscharna som visas i denna manual är endast avsedda för fordonsapplikationer, inte industriella tillämpningar.

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

Använd inte vinschen för att lyfta, stödja eller på annat sätt transportera personer.

Koppla bort strömkabeln från batteriet när vinschen inte används.

Håll dig borta från kabeln när du drar.

Överskrid aldrig de dragkapaciteter som anges ovan.

Använd inte vinschen genom att bara dra ut en bit rep. Det rekommenderas att endast det sista lagret rep lämnas kvar på vinschen när vinschen används med full kapacitet.

Vinschen har en enorm arbetsström under belastning, så den kan inte fortsätta linda upp kabeln under en längre tid. Det rekommenderas starkt att pausa vinschen varannan meter av kabelupplindningen för att låta motorn avleda värmen.

"FLYTTA" INTE ditt fordon för att hjälpa vinschen att dra lasten. Kombinationen av vinschen och fordonet som drar tillsammans kan överbelasta vajern och vinschen.

Inspektera stålvajer och utrustning ofta. En sliten stålvajer med trasiga trådar ska bytas ut omedelbart.

Använd kraftiga läderhandskar när du hanterar stålvajer. Låt inte stålvajern glida genom händerna.

Vinscha aldrig med mindre än 5 varv stålvajer runt vinschtrumman eftersom stålvajerns ändfäste kanske INTE klarar full belastning.

Stick aldrig in fingret genom kroken. Om fingret skulle fastna i kroken kan du tappa fingret.

ANVÄND ALLTID HANDSKYDDET när du styr stållinan in eller ut. (Se figur).

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

HÅLL ALLTID BORT FRÅN STÅLVAJER, KROK OCH VINSCH. I DET OSANNOLIKA HÄNDELSE AV KOMPONENTFEL ÄR DET BÄST ATT VARA UNDAN SKADA.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

VINSCHINSTALLATION

MONTERING AV DIN VINSCH

Vinschen ska monteras i en lämplig stålram med hjälp av 4-punkts fotmonteringssystemet i antingen ett horisontellt eller vertikalt plan.

Det är mycket viktigt att vinschen är monterad på en platt yta så att de tre sektionerna (motor, kabeltrumma och redskapsbostäder) är ordentligt uppradade.

Innan installationen påbörjas, kontrollera att monteringsanläggningen som används klarar vinschens nominella kapacitet.

Montering av vinschar och/eller frontskyddssystem kan påverka utlösningen av SRS-krockkuddar. Kontrollera att monteringssystemet har varit testat och godkänt för vinschmontering i fordon med airbag.

Vinschmonteringsramar och/eller frontskyddssystem rekommenderas för att passa de flesta populära fordon. Vinschramar är förpackade med detaljerade monteringsanvisningar.

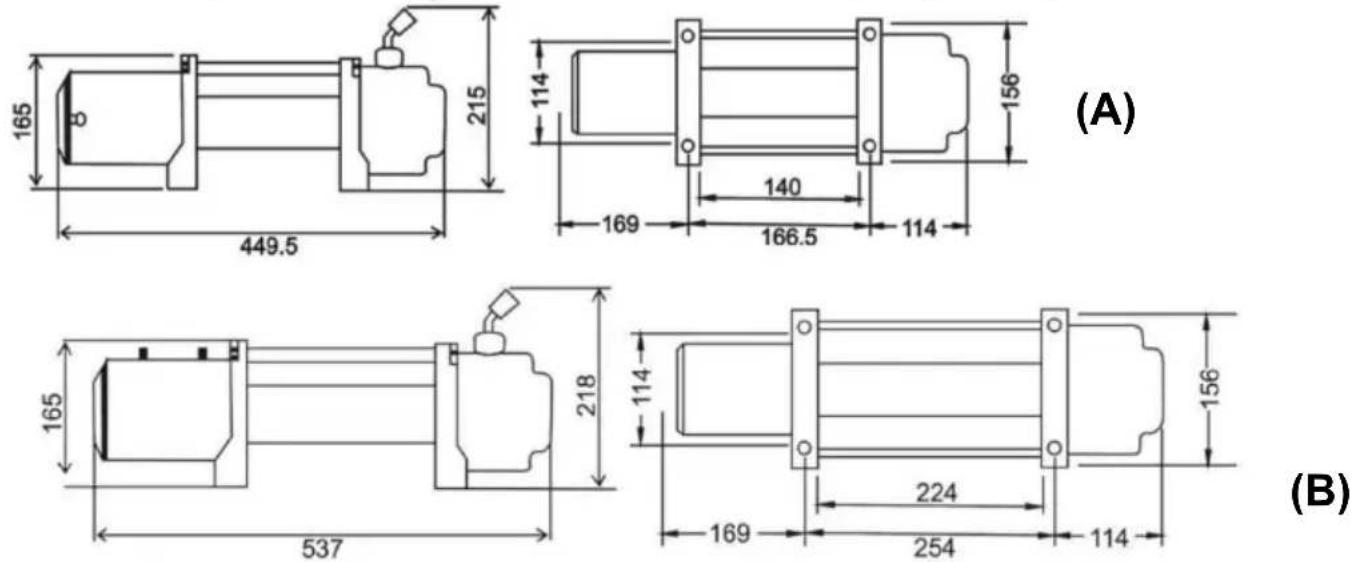

Skall du vilja tillverka din egen monteringsplatta, hjälper måtten nedan. En 6 mm tjock monteringsplatta i stål rekommenderas. Fästelement skall vara stål med hög draghållfasthet, årskurs 5 eller bättre. En dåligt utformad montering kan ogiltigförklara garantin.

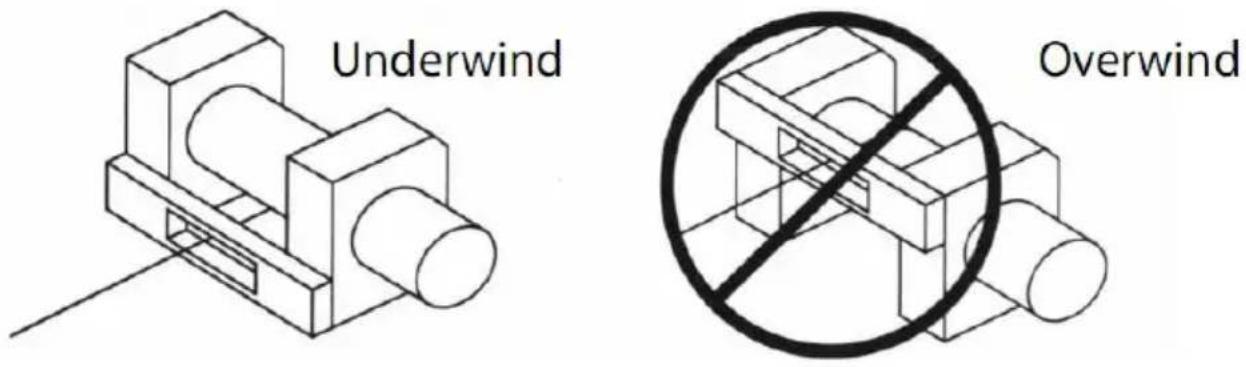

Vinschen ska säkras till monteringen med 3/8" UNC x 1-1/4" rostfria stålbultar och fjäderbrickor som medföljer.

Kabelledningen ska monteras så att vajern styrs jämnt på trumman.

A är måtten 6000 pund, medan B är måtten 10 000 pund–13 500 pund.

VARNING:

• Välj alltid en monteringsplats som är tillräckligt stark för att motstå maximal dragkapacitet hos din vinsch. - Slutför alltid vinschinstallationen och fäst kroken innan du installerar kablarna. - Använd aldrig bultar som är för långa.

(För vinsch med stålvajer) (För vinsch med syntetisk vajer)

SMÖRJNING INSTALLATION

Alla rörliga delar i vinschen är permanent smorda med högtemperaturbeständigt litiumfett vid monteringstillfället. Under normala förhållanden är fabrikssmörjning tillräcklig. Smörj kabeln regelbundet med lätt penetrerande olja. Inspektera för trasiga trådar och byt ut kabeln om det behövs. Om kabeln blir sliten eller skadad måste den ersättas.

KABELINSTALLATION

Rulla av den nya kabeln längs marken för att förhindra kink. Ta bort den gamla kabeln och observera hur den är bunden till trumflänsen.

ELEKTRISK ANSLUTNING

För normalt självåterhämtningsarbete är ditt befintliga elsystem tillräckligt. Ett fulladdat batteri och korrekta anslutningar är väsentliga. Kör fordonets motor under vinschningen för att hålla batteriet laddat.

Var mycket uppmärksam på korrekt elkabelanslutning enligt följande (se Diagram 1).

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (måtten 6000 lbs).

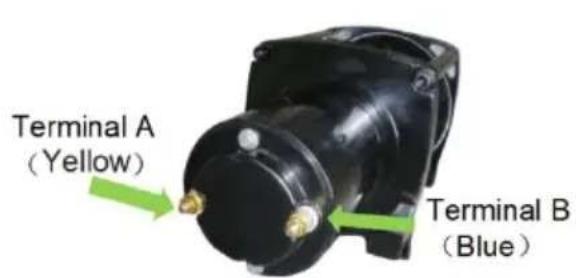

• Kort gul kabel (A') ansluter till gul terminal (A) på motorn.

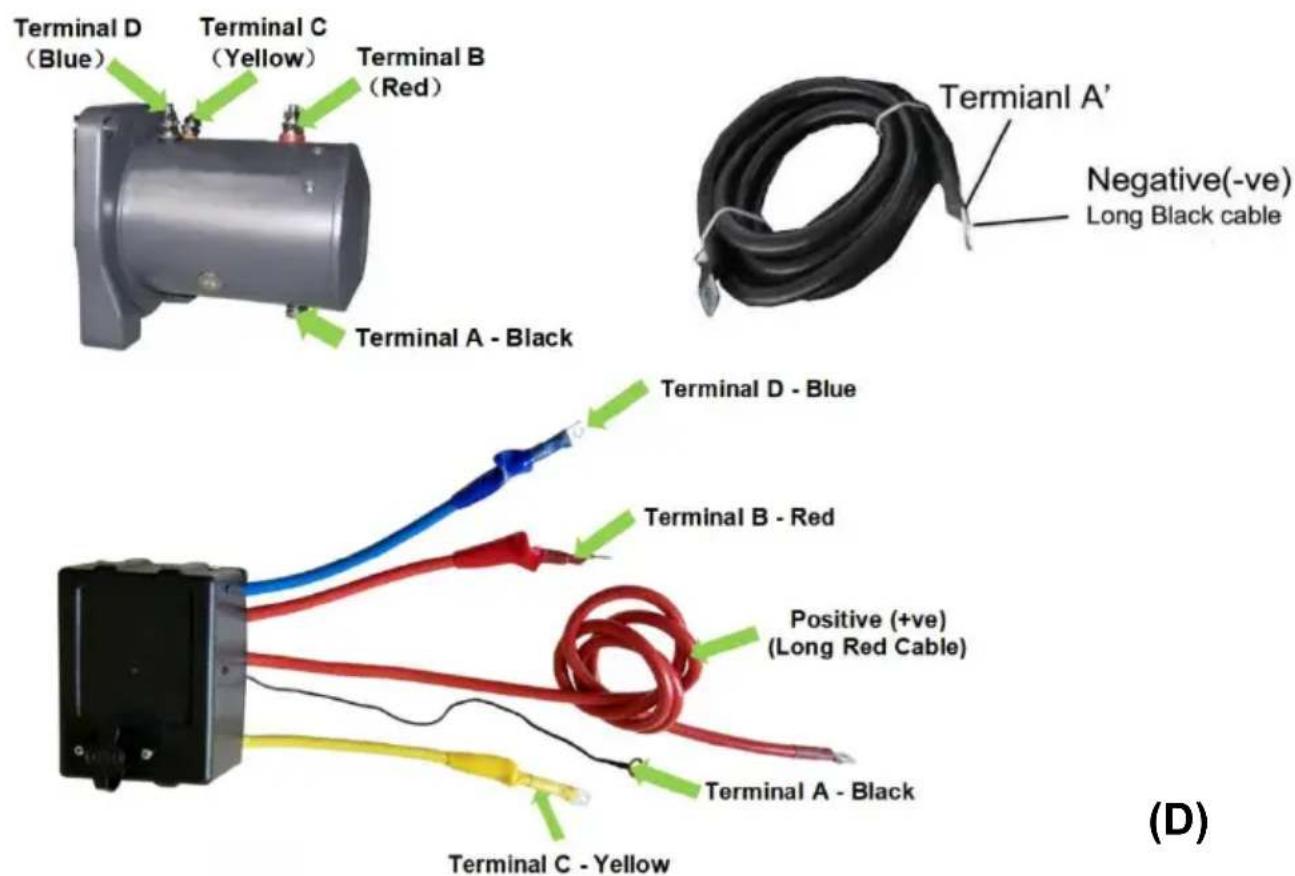

• Kort blå kabel (B') ansluter till blå terminal (B) på motorn. Lång svart kabel (1,8 m) ansluts till batteriets negativa (-) pol. Lång röd kabel (1,8 m) ansluts till batteriets positiva (+) pol.

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (dimensioner 10 000 lbs - 18 000 lbs).

• Kort röd kabel (B') ansluter till röd terminal (B) på motorn.
• Kort gul kabel (C') ansluter till gul terminal (C) på motorn.
• Kort blå kabel (D') ansluter till blå terminal (D) på motorn.
• Tunn svart kabel (a') som ansluter till terminalen (A) på motorn.

Lång svart kabel (1,8 m): ena terminalen (A') ansluter till hanterminal (A) på motorn, och den andra terminalen ansluts till batteriets negativa (-) pol.

Lång röd kabel: positiv (+) ansluter till batteriets positiva (+) pol.

NOTERA

• Batteriet måste hållas i gott skick.
• Se till att batterikablarna inte är dragna över några ytor som kan skada dem.
• Korrosion på elektriska anslutningar minskar prestandan eller kan orsaka kortslutning.
• Rengör alla anslutningar, särskilt i fjärrkontrollen, växeln och behållaren.
• I salt miljöer, använd silikonförsegling för att skydda mot korrosion.
• FÖRSÖK INTE ATT INSTALLERA KABLAR NÄR BATTERIET ÄR ANSLUTET. Bilbatterier innehåller brandfarliga och explosiva gaser. Använd ögonskydd under installationen och ta av alla metallsmycken. Luta dig inte över batteriet när du gör anslutningar.
• Anslut inte vinschen till högfrekvent strömförsörjning.

VINSCHMANÖVRERING

FÖRSLAG:

Det bästa sättet att bekanta sig med hur din vinsch fungerar är att göra några provkörningar innan du faktiskt behöver använda den. Planera dina tester i förväg. Kom ihåg att du kan höra din vinsch såväl som se den fungera. Lär dig känna igen ljudet av ett lätt, stadigt drag, ett tungt drag, och ljud orsakade av belastningsryckningar eller förskjutningar. Snart kommer du att få förtroende för att arbeta med din vinsch, och dess användning kommer att bli en andra natur för dig.

IDRIFTSSÄTTNING:

1. Säkerställ att fordonet är säkert genom att använda parkeringsbromsen eller blockera hjulen.
2. Dra ut vinschkabeln till önskad längd och anslut den till en förankringspunkt.

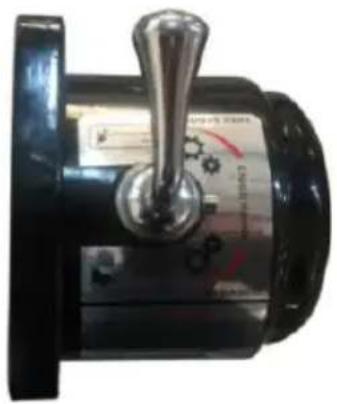

Vinschens koppling möjliggör snabb avrullning av kabeln för hakning vid lasten eller förankringspunkten. Växelreglagets flik, belägen på vinschens kåpa, manövrerar kopplingen enligt följande:

1. Dra och rotera kopplingsspaken MEDURS till "Frånkopplad" position som visas i figuren nedan. Om det finns en belastning på vajern, kan kopplingsspaken vara svår att vrida. TRYCK INTE PÅ KOPPLINGSSPAKEN. Släpp spänningen på vajern genom att mata ut lite vajer, försök sedan att frigöra kopplingen.
2. Dra ut vajern och säkra den vid förankringen eller lasten.
3. Se till att det finns minst fem varv av vajer eller åtta varv av syntetisk lina kvar på trumman.
4. Återanslut trumman genom att rotera kopplingsspaken till "INGÅNG"-läget.
5. VARNING: SPAREN MÅSTE VARA I INAKTIVT LÄGE OCH LÅST FÖR VINSCHNING.

GRATISSPOOL:

Om du vill koppla bort den trådlösa fjärrkontrollen, tryck och håll in den röda knappen i cirka 0,3 sekunder. Då slocknar den gröna signallampan och fjärrkontrollen fungerar inte.

Om du vill para ihop en ny trådlös fjärrkontroll med den trådlösa mottagaren på vinschen, när den trådlösa fjärrkontrollen är påslagen, tryck på UT och I samtidigt. Vid denna tidpunkt kommer den gröna signallampan att börja blinka. Slå på den trådlösa mottagaren samtidigt så paras de ihop.

Kontrollera igen alla kablar innan du fortsätter.

Anslut vinschens handkontroll. Det rekommenderas att vinschningen sker från förarplatsen för att säkerställa säker drift. För att påbörja vinschningen, starta fordonets motor, lägg i neutralläge i växellådan och håll motorvarvtalet på tomgång.

Använd handkontrollen eller den trådlösa fjärrkontrollen tills fordonet har dragits fram. Kontrollera regelbundet vinschen för att säkerställa att kabeln lindas jämnt på trumman.

Notera:

• Vinscha aldrig med fordonet i växel eller park, eftersom det skulle skada fordonets växellåda.
• Linda aldrig kabeln runt föremålet och kroka fast kabeln i sig själv. Detta kan skada föremålet som dras och orsaka knickar eller slitage på kabeln.
• Håll händer, kläder, hår och smycken borta från trumområdet vid vinschning.
• Använd aldrig vinschen om kabeln är sliten, böjd eller skadad.
• Låt aldrig någon stå nära kabeln eller i linje med kabeln bakom vinschen medan den är under belastning. Om kabeln skulle glida eller brista kan den plötsligt piska tillbaka mot vinschen, vilket utgör en fara för alla i området. Stå alltid väl vid sidan medan du vinschar.
• Lämna inte växeln inkopplad när vinschen inte används.

KONTROLLERA VINSCHEN NOGA OCH GRUNDLIGT INNAN ANVÄNDNING!

UNDERHÅLL

Det är starkt rekommenderat att vinschen används regelbundet (en gång i månaden). Helt enkelt driva ut kabeln 15 m, spola tillbaka 5 meter, sedan driva in den igen. Detta håller alla komponenter i gott skick så att vinschen kan vara pålitlig när den behövs. Kontakta din auktoriserade återförsäljare för teknisk assistans och reparationer.

RESERVDELAR

Ett omfattande sortiment av reservdelar finns tillgängligt.

Vänligen kontakta distributören eller den lokala återförsäljaren.

VINSCHKAPACITET

- Dragkapaciteten minskar när lutningen ökar.

- Vinschen är inte avsedd som en lastsäkringsanordning.

OBS:

Säkerhetsåtgärderna och instruktionerna som diskuteras i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det

måste operatören förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillämpas av operatören.

OBS:

Denna vinsch måste monteras med vajern i underkanten av sårets riktning.

OBS:

Säkerhetsåtgärderna och instruktionerna som diskuteras i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i produkten, utan måste tillämpas av operatören.

Underhåll

• Kontrollera alla elektriska komponenter ofta för att säkerställa att de är rena och har säkra anslutningar.
• Denna artikel utsätts för väder och vind; fukt kan samlas inuti vinschen när den utsätts för regn, tryckrengöringsmedel, ångtvätt, flodövergångar och vanlig biltvätt. För att förhindra korrosion är det bäst att använda vinschen minst en gång i månaden, även om det är för att rulla ut några meter och dra in den igen. Den genererade värmen hjälper till att skingra eventuell kondens.
• Kontrollera regelbundet att alla bultar och kopplingar är åtdragna och säkra. Dessa kan lossna under hårda arbetsförhållanden.
• Under normala förhållanden bör vinschen inte behöva service. Om du använder vinschen regelbundet bör du överväga ett serviceschema för att maximera vinschens livslängd och prestanda.
• Om vinschen är helt nedsänkt i vatten, se till att den servas vid nästa lämpliga intervall före förvaring.

Se till att vinschmotorn är ren och torr, byt fett i växellådan och andra inre delar med ett kvalitetsfett av lagertyp.

- Kontrollera vinschvajern före användning för tecken på slitage. Om det finns tecken på slitage, byt ut den före användning.

- Linda vajern ordentligt på trumman. Efter varje användning av vinschen ska vajern rullas ut till den punkt där kabeln ligger prydligt på trumman och rulla igen under belastning.

FUNKTIONER OCH SPECIFIKATIONER

Model SPEC.	S6000	S10000	S12000	S C 13000	SEC16800T
Spänning	12V likström	12V likström	12V likström	12V likström	12V likström
Nominell effekt	2,5 hk	3HP	5,5 hk	6,6 hk	5,7 hk
Utväxlingsför hållande	195,8:1	265: 1	265: 1	265: 1	312,4:1
Trådens längd	1,8 m	1,8 m	1,8 m	1,8 m	1,8 m
Rep eller kabel	Syntetiskt , 1/4 tum * 55 fot	Syntetiskt , 7/20 tum * 65 foteller stål21/64 tum * 65 fot	Syntetisk 7/20 tum * 75,5 fot eller stål 7/2 tum * 85 fot	Syntetisk 3/8 tum * 80 foteller stål 3/8 tum * 80 fot	Stål , 7/16 tum * 85 fot
Montering Bult Mönster	166,4 x 114,3 mm	254x114,3mm	254x114,3mm	254x114,3mm	254x114,3 mm
Nominell lindragning	6000 pund	10 000 pund	12000 pund	13500 pund	18000 pund

6000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3
Klassad linjedra per lager	Pund	6000	42 00	3700
	kg	2721	1900	1678
KumulativKabelkapacitet	Fot	14,7	29,5	55
	M	4,5	9.0	16,5

10000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje	Pund	10000	7930	65 00	560 0

dra per lager	kg	4536	3596	29 48	254 0
KumulativKabelkapacitet	Fot	17	38,7	64,6	65
	M	5.2	11,8	19,7	19,8

12000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	12000	9210	8030	6 900
	kg	5440	4170	3640	3125
KumulativKabelkapacitet	Fot	17	41	72	85
	M	5.1	12.4	21,7	26

13500 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	13 5 00	10 500	9200	7120
	kg	6122	4 762	4 173	3 229
KumulativKabelkapacitet	Fot	15	34,6	58,6	80
	M	4,58	10,54	17,87	2 4

18000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	1 80 00	13779	11202	9 530
	kg	8163	6250	5081	4 321
KumulativKabelkapacitet	Fot	16,64	37,78	63,40	85
	M	5.1	11,5	19.3	2 6

FELSÖKNING

Symtom	Möjliga orsaker	Korrigerande åtgård
Motorn går inte eller bara i en riktning	1. Stäng av den så att inte fungerar2. Trasiga ledningar eller dålig anslutning3. Skadad motor	1. Byt ut en ce-brytare2. Kontrollera om det finns dåliga anslutningar3. Byt ut eller reparera motor
Motorn går extremt varm	1. Lång driftsperiod2. misslyckades eller togs bortöverbelastning3. Skadad motor	1. låg för att svalna2. placera eller reparera överbelastning3. byt ut eller reparera motor
Motorn går, men med otillräcklig effekt eller linjehastighet	1. Svagt batteri2. För lång vajer från bat till vinsch3. Dålig batterianslutning4. Dålig mark5. Skadad motor	1. Ladda eller byt batteri och kontrollera laddningssystemet2. Håll vinschen inom det avstånd som tillåts av ledningarna3. Kontrollera batteripolerna för korrosion och rengör vid beho4. Kontrollera och rengör anslutningarna5. byt ut eller reparera motor
Vinschen går baklänges	1. tor-ledningar omvända2. klådans ledningar omvända3. Batteribrytaren är felakti installerad	1. Kontrollera kablarna2. Kontrollera kablarna3. Kontrollera batterianslutningarna
Motorn går men trumman snurrar inte	1. Kopplingen är inte ilago	1. Lägg i kopplingen
Vinschrullar	1. Överbelastning	1. Minska belastningen eller fördubbla linjen
Motorn går men stannar	1. Överbelastning/för hög belastning	1. Låt svalna

6000-13500LB VINSCHDELSLISTA

Artikelnummer	Beskrivning	Antal	Artikelnummer	Beskrivning	Antal
1	Sexkantsskru v	1	18	Växellådsfäste	1
2	Fjäderbricka	1	19	Fjäderbricka	10
3	C -låshandtag	1	20	Sexkantsskruv	10
4	Mutterhatt	1	21	Lagerbussning	2
5	Kopppackning	1	22	Tätningsbricka	2
6	Fjäderbricka	1	23	Durm-montering	1
7	O-ring	2	24	Broms montering	1
8	Växellådshus	1	25	Slipsnål	2
9	axelhylsa	1	26	Motoraggregat	1
10	solutrustning	1	27	Skruv med korsförsänkning	4
11	3:e planetväxeln	1	28	Montering fäste för styrenhet	2
12	Dubbel inre växel	1	29	Solenoid	2
13	2:a planetväxeln	1	30	Trådlös fjärrmottagare	1
14	1:a planetväxeln	1	31	Trådlös fjärrsändare	1
15	Tätningsbricka	1	32	Trådbunden fjärrkontroll	1
16	Sexkantsskru v	4	33	Batteriets negativa (-) ledning	1
17	Fjäderbricka	4	34	Montering av skruvsats	1

EXPLOSIVT DIAGRAM

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagarantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.

Produkter som är märkta som sådana får inte kasseras med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 kanadensiska republiken.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730

UK

REP
