Varumärke	Vevor
Modell	S10000
Produkttyp	Elektrisk vinsch för fordon
Matningsspänning	12 V DC
Märkeffekt	3 hk
Dragkapacitet (första lagret)	10 000 lb (4 536 kg)
Dragkapacitet (andra lagret)	7 930 lb (3 596 kg)
Dragkapacitet (tredje lagret)	6 500 lb (2 948 kg)
Dragkapacitet (fjärde lagret)	5 600 lb (2 540 kg)
Kabeltyp	Syntetisk 7/20 tum eller stål 21/64 tum
Kabellängd	65 fot (19,8 m)
Utväxlingsförhållande	265:1
Monteringsmått (centrumavstånd)	254 x 114,3 mm
Vikt	Cirka 35 kg (uppskattning)
Trummaterial	Stål
Styrning	Trådbunden och trådlös fjärrkontroll
Koppling	Spak, manuell in- och urkoppling
Kabelskydd	Kabelstyrning med rullar
Säkerhet	Automatisk broms, nödstopp, överlastskydd
Underhåll	Årlig smörjning av växellåda, inspektion av kabel före varje användning
Reparerbarhet	Reservdelar tillgängliga via distributören
Användningsområden	Återhämtning av terrängfordon, icke-industriell användning

Vanliga frågor - S10000 Vevor

Vad är den maximala dragkapaciteten för Vevor S10000-vinschen?

Den maximala kapaciteten är 10 000 lb (4 536 kg) på första lagret. Den minskar när kabeln lindas på de övre lagren.

Hur ansluter man vinschen korrekt till batteriet?

Anslut den långa röda kabeln till batteriets positiva pol (+) och den långa svarta kabeln till den negativa polen (-). Se till att anslutningarna är rena och täta. Anslut aldrig batteriet medan kablarna är påkopplade.

Vad gör man om motorn överhettas onormalt?

Låt motorn svalna i några minuter. Undvik långa perioder av kontinuerlig användning. Om problemet kvarstår, kontrollera lasten och de elektriska anslutningarna.

Hur byter man vinschens kabel?

Rulla ut den gamla kabeln genom att koppla ur kopplingen. Ta bort kabeln från trumman. Installera den nya kabeln längs samma väg och se till att minst 5 varv finns kvar på trumman. Dra åt kabelklämman med gänglåsningsmedel.

Varför snurrar vinschen åt fel håll?

Detta beror oftast på omkastade kablar. Kontrollera att fjärrkontrollens eller motorns kablar är korrekt anslutna enligt kopplingsschemat.

Hur rullar man in kabeln korrekt?

Använd läderhandskar. Håll en lätt belastning på kabeln under inrullningen. Börja på avstånd och närma dig gradvis. Låt inte kabeln glida och stanna varannan meter för att låta motorn svalna.

Vilka tillbehör rekommenderas för säker användning?

Använd en stark stropp eller kedja för att fästa lasten, en krokrem, en handskyddsplatta och en tjock filt över den spända kabeln för att dämpa ryck vid brott.

Hur underhåller man vinschen för att förlänga dess livslängd?

Använd vinschen minst en gång i månaden för att förhindra korrosion. Kontrollera regelbundet de elektriska anslutningarna, smörj kabeln med lätt olja och inspektera monteringsbultarna. Efter nedsänkning, torka och återfetta växellådan.

Kan vinschen användas för att lyfta människor?

Nej, formellt förbjudet. Denna vinsch är endast avsedd för återhämtning av fordon. Använd den aldrig för att lyfta, stödja eller transportera människor.

Hur felsöker man om motorn går men trumman inte snurrar?

Kontrollera att kopplingen är i INKOPPLAT läge. Om kopplingen är urkopplad kommer trumman att snurra fritt utan att dra kabeln. Koppla in kopplingen genom att vrida spaken medurs.

BRUKSANVISNING S10000 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Läs och förstå denna guide innan installation och drift.

Varning! Följ säkerhetsåtgärderna för personlig säkerhet och andras säkerhet. Felaktig användning av utrustningen kan orsaka personskador och skador på utrustning.

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida referens.

SYMBOLINDEX

SYMBOL		FÖRKLARING
		Läs alltid alla produkt Litteratur
		Använd aldrig som lyftanordning
		Placera alltid lasten korrekt i kroker hals
		Linda aldrig vinschlinan på trummans undersida
		Lås (Lås)
		Lås upp (Frånkoppla)
		Finger-/Fairlead-krossning Fara
		Risk för handpiercing/skärskad or

	Explosions-/sprängningsrisk

Varning

Klä dig ordentligt:

• Bär inte lösa kläder eller smycken. De kan fastna i rörliga delar. - Bär läderhandskar när du hanterar vinschkabeln. Hantera inte kabeln med bara händer; trasiga trådar kan orsaka skador. - Halkfria skor rekommenderas. - Skyddande hårbeläggning för att hålla långt hår.

Håll ett säkert avstånd:

• Säkerställ att alla personer står väl rensade från vinschkabeln och lasten under vinschoperation, 1,5 gånger kabelns längd rekommenderas. Om en kabel lossnar eller går av under belastning kan den surra tillbaka och orsaka allvarlig personskada eller död. Gå inte över kabeln.
• Alla besökare och åskådare ska hållas borta från arbetsområdet.
• Behåll rätt fotställning och balans hela tiden.

Missbruka inte sladden:

• Bär aldrig vinschen i linan och ryck inte i den för att koppla bort den från strömkällan. - Skydda sladden från värme, olja och vassa kanter.

Överbelasta inte vinschen:

- Om motorn blir obehagligt varm att vidröra, stanna den och låt den svalna några minuter.

- Låt inte vinschen vara strömförsörjd om motorn stannar.

- Överskrid inte maximala lindragningsvärden som visas i tabellerna.

Stötbelastningar får inte överstiga dessa värden.

• Vinschkopplingen ska vara urkopplad när den inte används och helt inkopplad när den används.

Kontrollera skadade delar:

- Innan du använder vinschen bör du noggrant kontrollera den. Alla delar som är skadade bör repareras eller bytas ut på rätt sätt av en auktoriserad serviceverkstad.

Reparera din vinsch:

- Använd endast identiska reservdelar vid reparation, annars kan det orsaka betydande fara för användaren.

Spola om kabeln:

- Läderhandskar måste bäras vid omlindning. För att omlinda korrekt är det nödvändigt att hålla en lätt belastning på vajern. Håll vajern med ena handen och fjärrkontrollen med den andra. Börja så långt bak och i mitten som möjligt. (Och håll belastningen på vajern medan vinschen slås på.)

- Låt inte vajern slingra sig genom handen och kom inte för nära vinschen.

- Stäng av vinschen och upprepa proceduren tills all kabel utom 1 m är inlindad.

- Koppla bort fjärrkontrollen och avsluta inlindningen av vajern genom att rotera trumman för hand med kopplingen urkopplad.

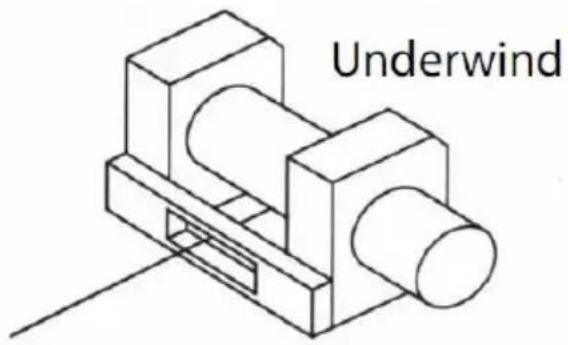

- På dolda vinschar, spola in vajern under motorn men håll händerna borta.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

Varning: Dra alltid ur fjärrkontrollens kontakt innan du arbetar i eller runt lina eller vajertrumman (riskzonen). Stoppa aldrig handkontrollen under armen och håll inte i den när du befinner dig i riskzonen, så att handkontrollen inte aktiveras av misstag.

VARNINGAR FÖR VINSCHMANÖVRERING

Läs följande noggrant innan du försöker använda din vinsch och spara instruktionerna för framtida bruk.

- Ojämn kabelupprullning när man drar last är inget problem, såvida det inte bildas en kabelhög i ena änden av trumman. Om detta händer, vänd vinschen för att avlasta lasten och flytta förankringspunkten längre till mitten av fordonet.

- När jobbet är klart kan du spola ut och linda tillbaka kabeln för en snygg läggning.

- Förvara fjärrkontrollen i fordonet där den inte skadas, kontrollera den innan du ansluter den.

- När du är redo att börja spola in, anslut fjärrkontrollen med kopplingen urkopplad. Aktivera inte kopplingen medan motorn är igång.

- Fäst aldrig kroken tillbaka på kabeln. Detta kan skada kabeln. Använd alltid slinga eller kätting med lämplig styrka.

- Håll vinschen i akt medan du vinschar, om möjligt medan du står på säkert avstånd. Stoppa vinschningen ungefär varannan meter för att säkerställa att vajern inte drar sig upp i ett hörn. Om vajern kläms kan vinschen gå sönder.

- Fäst inte dragkrokar på vinschmonteringsanordningen. De måste vara fästa på fordonets ram.

- Användningen av ett ryckblock underlättar bärgningsoperationerna genom att en fördubbling av vinschkapaciteten och en halvering av vinschhastigheten, samt möjligheten att bibehålla ett direkt lindrag till mitten av klickledningen. Vid dub

belastning under stationär vinschning kommer vinschen att Kroken ska fästas på fordonets chassi.

• Se till att schacklar med klass "D" eller båge används tillsammans med ett godkänt trädstamskydd för att ge en säker förankringspunkt.
• När du förlänger vinschvajern, se till att minst fem vajervarv alltid finns kvar på trumman. Underlåtenhet att göra detta kan leda till att vajern lossnar från trumman under belastning. Det kan orsaka allvarliga personskador eller egendomsskador.
• Alla vinschar är försedda med en röd vajermarkering för att visa att det fir vajerlindningar kvar på vinschtrumman när denna markering visas vid kabelgenomföringen. Ingen bärgning bör göras bortom denna markering.
• Eftersom den största dragkraften uppnås på det innersta lagret av din vinsch, är det önskvärt att dra av så mycket lina som möjligt för kraftiga drag (du måste lämna minst 5 varv på den trumröda linan). Om detta inte är praktiskt, använd ryckblock och dubbelt linarrangemang.
• Det rekommenderas att dra en tung filt eller liknande föremål över den förlängda vinschvajern eftersom det dämpar eventuella glapp om ett fel skulle uppstå.
• Snygg och tät upprullning förhindrar att kabeln kläms, vilket uppstår när en appliceras och kabeln kläms mellan de andra. Om detta händer, kan du alternera aktivera och lossa vinschen. Försök inte att arbeta en bunden kabel under belastning, lös för hand.
• Applicera block på hjulen när fordonen står i en sluttning.

Batteri:

- Se till att batteriet är i gott skick. Undvik kontakt med batterisyra eller andra föroreningar.

- Använd alltid ögonskydd när du arbetar i närheten av ett batteri.

- Se till att motorn är igång när du använder vinschen för att undvika att batteriet plattas till.

Vinschvajer:

• Se till att kabeln är i gott skick och är korrekt ansluten.
• Använd inte vinschen om vajern är sliten.
• Flytta inte fordonet för att dra en last.
• Kabelns livslängd är direkt relaterad till användningen och skötseln den får. Första och efterföljande användningar måste en kabel lindas upp på trumman under en belastning på minst 230 kg, annars kommer de yttre lindningarna att dras in i de inre lindningarna och allvarligt skada kabeln under vinschning. Den första vinschanvändningen bör vara en introduktionskörning i en avslappnad, icke-återhämtningssituation. Rulla ut vajern tills den röda kabeln syns (ungefär fem varv på trumman), linda sedan tillbaka kabeln på trumman under en belastning på 230 kg eller mer. Detta kommer att spänna och töja den nya kabeln något

skapa ett tätt kabelomslag runt trumman. Underlåtenhet att göra detta kan leda till kabelskador och minskad livslängd.

- När kabeln byts ut, se till att applicera laktat, eller en motsvarande förening, på kabelklämmans gänga. Dra åt klämmskruven ordentligt men dra inte åt för hårt. Laktatet förhindrar att skruven lossnar under krävande förhållanden.

- Loctite 7471 Primer och 222 Gänglåsning rekommenderas.

Försök inte att överskrida vinschens draggränser.

KÖR INTE ditt fordon för att assistera vinschen på något sätt. Fordonsrörelse i kombination med vinschdrift kan överbelasta vajern, själva vinschen eller orsaka skadliga stötar.

Stötbelastningar vid vinschning är farliga! En stötbelastning uppstår när en ökad kraft plötsligt appliceras på vajern. Ett fordon som rullar bakåt på en slak vajer kan orsaka en skadlig stötbelastning.

Vinscharna som visas i denna manual är endast avsedda för fordonsapplikationer, inte industriella tillämpningar.

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

Använd inte vinschen för att lyfta, stödja eller på annat sätt transportera personer.

Koppla bort strömkabeln från batteriet när vinschen inte används.

Håll dig borta från kabeln när du drar.

Överskrid aldrig de dragkapaciteter som anges ovan.

Använd inte vinschen genom att bara dra ut en bit rep. Det rekommenderas att endast det sista lagret rep lämnas kvar på vinschen när vinschen används med full kapacitet.

Vinschen har en enorm arbetsström under belastning, så den kan inte fortsätta linda upp kabeln under en längre tid. Det rekommenderas starkt att pausa vinschen varannan meter av kabelupplindningen för att låta motorn avleda värmen.

"FLYTTA" INTE ditt fordon för att hjälpa vinschen att dra lasten. Kombinationen av vinschen och fordonet som drar tillsammans kan överbelasta vajern och vinschen.

Inspektera stålvajer och utrustning ofta. En sliten stålvajer med trasiga trådar ska bytas ut omedelbart.

Använd kraftiga läderhandskar när du hanterar stålvajer. Låt inte stålvajern glida genom händerna.

Vinscha aldrig med mindre än 5 varv stålvajer runt vinschtrumman eftersom stålvajerns ändfäste kanske INTE klarar full belastning.

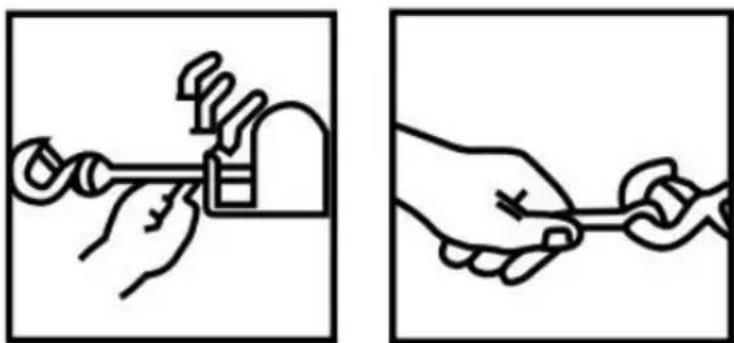

Stick aldrig in fingret genom kroken. Om fingret skulle fastna i kroken kan du tappa fingret.

ANVÄND ALLTID HANDSKYDDET när du styr stållinan in eller ut. (Se figur).

Använd inte vinschen i lyftapplikationer på grund av säkerhetsfaktorer och funktioner för lyftanordningen.

HÅLL ALLTID BORT FRÅN STÅLVAJER, KROK OCH VINSCH. I DET OSANNOLIKA FALLET AV KOMPONENTFEL ÄR DET BÄST ATT VARA UTOM RÄCKHÅLL FÖR SKADA.

Varning: Användning av andra tillbehör eller tillsatser än de som rekommenderas i bruksanvisningen kan innebära risk för personskador.

VINSCHINSTALLATION

MONTERING AV DIN VINSCH

Vinschen ska monteras i en lämplig stålram med hjälp av 4-punkts fotmonteringssystemet i antingen ett horisontellt eller vertikalt plan.

Det är mycket viktigt att vinschen är monterad på en platt yta så att de tre sektionerna (motor, kabeltrumma och redskapsbostäder) är ordentligt uppradade.

Innan installationen påbörjas, kontrollera att monteringsanläggningen som används klarar vinschens nominella kapacitet.

Montering av vinschar och/eller frontskyddssystem kan påverka utlösningen av SRS-krockkuddar. Kontrollera att monteringssystemet har varit testat och godkänt för vinschmontering i fordon med airbag.

Vinschmonteringsramar och/eller frontskyddssystem rekommenderas för att passa de flesta populära fordon. Vinschramar är förpackade med detaljerade monteringsanvisningar.

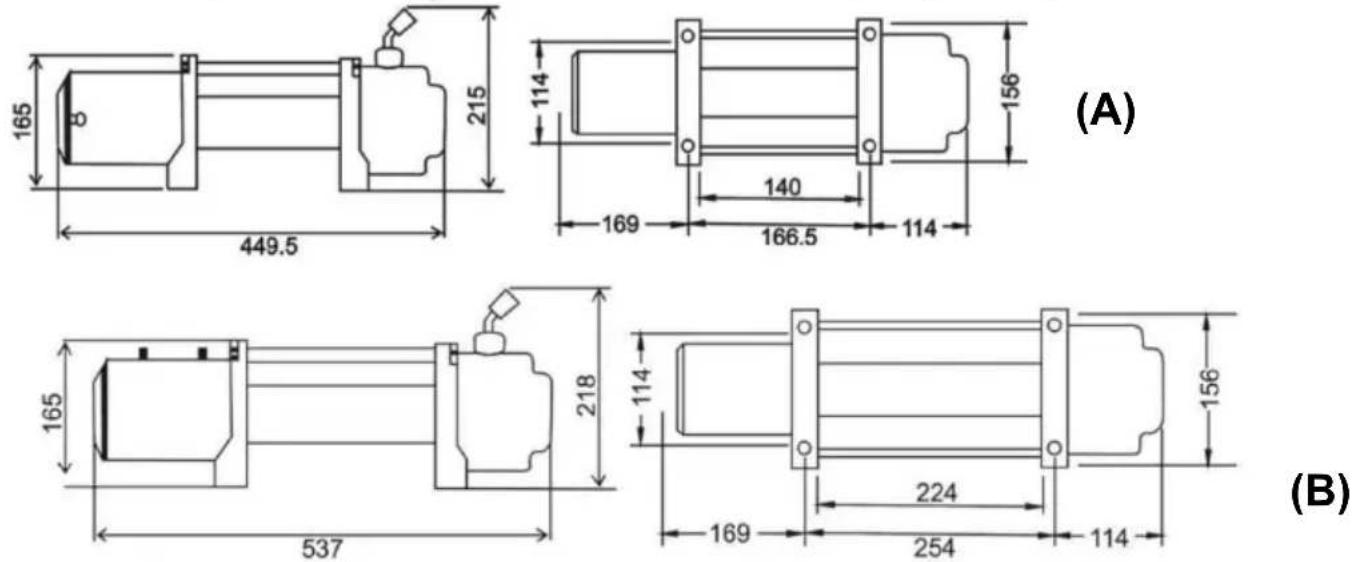

Om du vill tillverka din egen monteringsplatta, hjälper måtten nedan. En 6 mm tjock monteringsplatta i stål rekommenderas. Fästelement ska vara av stål med hög draghållfasthet, klass 5 eller bättre. En dåligt utformad montering kan ogiltigförklara garantin.

Vinschen ska säkras till monteringsytan med 3/8" UNC x 1-1/4" rostfria stålbultar och fjäderbrickor som medföljer.

Kabelledningen ska monteras så att vajern styrs jämnt på trumman.

A är för modeller med 6000 pund kapacitet, medan B är för modeller med 10 000 till 13 500 pund kapacitet.

VARNING:

• Välj alltid en monteringsplats som är tillräckligt stark för att motstå den maximala dragkapaciteten hos din vinsch.
• Slutför alltid vinschinstallationen och fäst kroken innan du installerar kablarna.
• Använd aldrig bultar som är för långa.

(För vinsch med stålvajer) (För vinsch med syntetisk vajer)

SMÖRJNING OCH INSTALLATION

Alla rörliga delar i vinschen är permanent smorda med högtemperaturbeständigt litiumfett vid monteringstillfället. Under normala förhållanden är fabrikssmörjningen tillräcklig. Smörj kabeln regelbundet med lätt penetrerande olja. Inspektera för trasiga trådar och byt ut kabeln om det behövs. Om kabeln blir sliten eller skadad måste den bytas ut.

KABELINSTALLATION

Rulla ut den nya kabeln längs marken för att förhindra att den kinkar. Ta bort den gamla kabeln och observera hur den är fäst vid trumflänsen.

ELEKTRISK ANSLUTNING

För normalt arbete med självåterhämtning är ditt befintliga elsystem tillräckligt. Ett fulladdat batteri och korrekta anslutningar är väsentliga. Kör fordonets motor under vinschning för att hålla batteriet laddat.

Var noggrann med korrekt elkabelanslutning enligt följande (se Diagram 1).

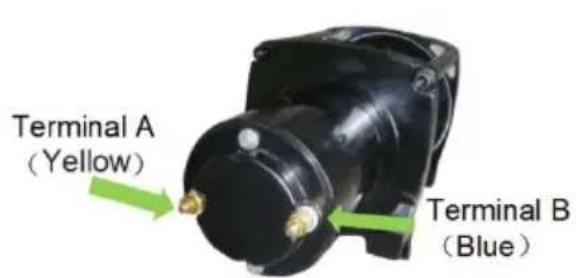

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (mätten 6000 lbs).

• Kort gul kabel (A') ansluter till gul terminal (A) på motorn.
• Kort blå kabel (B') ansluter till blå terminal (B) på motorn. Lång svart kabel (1,8 m) ansluts till batteriets negativa (-) pol. Lång röd kabel (1,8 m) ansluts till batteriets positiva (+) pol.

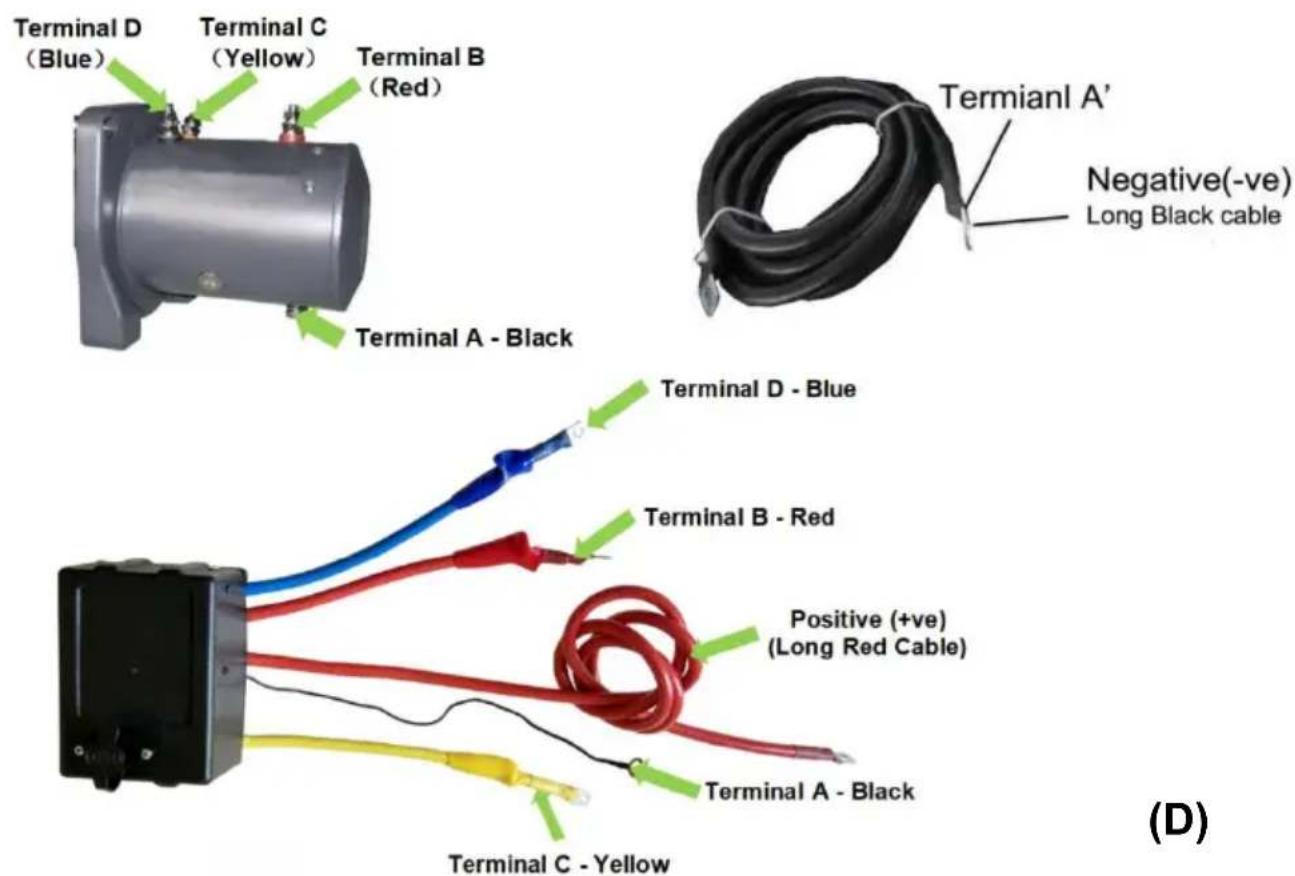

Var noga med att ansluta de elektriska kablarna korrekt enligt följande (mätten 10 000 lbs - 18 000 lbs).

• Kort röd kabel (B') ansluter till röd terminal (B) på motorn.
• Kort gul kabel (C') ansluter till gul terminal (C) på motorn.
• Kort blå kabel (D') ansluter till blå terminal (D) på motorn.
• Tunn svart kabel (a') som ansluter till terminalen (A) på motorn.

Lång svart kabel (1,8 m): en terminal (A') ansluter till bottenterminal (A) på motorn, och den andra terminalen (negativ) ansluter till batteriets negativa (-) terminal.

Lång röd kabel (positiv) ansluter till batteriets positiva (+) terminal.

NOTERA

• Batteriet måste hållas i gott skick.
• Se till att batterikablarna inte är dragna över några ytor som kan skada dem.
• Korrosion på elektriska anslutningar minskar prestandan eller kan orsaka kortslutning.
• Rengör alla anslutningar, särskilt i fjärrkontrollen, växeln och behållaren.
• I salt miljöer, använd en silikonförseglare för att skydda mot korrosion.
• FÖRSÖK INTE ATT INSTALLERA KABLAR NÄR BATTERIET ÄR ANSLUTET. Bilbatterier innehåller brandfarliga och explosiva gaser. Använd ögonskydd under installationen och ta av alla metallsmycken. Luta dig inte över batteriet när du gör anslutningar.
• Anslut inte vinschen till högfrekvent strömförsörjning.

VINSCHMANÖVRERING

FÖRSLAG:

Det bästa sättet att bli bekant med hur din vinsch fungerar är att göra några provkörningar innan du faktiskt behöver använda den. Planera dina tester i förväg. Kom ihåg att du kan höra din vinsch såväl som du kan se den fungera. Lär dig känna igen ljudet av ett lätt, stadigt drag, ett tungt drag, och ljud orsakade av belastningsryckningar eller förskjutningar. Snart kommer du att få förtroende för att arbeta med din vinsch och dess användning kommer att bli en andra natur för dig.

IDRIFTSSÄTTNING:

1. Säkerställ att fordonet är säkert genom att applicera parkeringsbromsen eller blockera hjulen.
2. Dra ut vinschkabeln till önskad längd och anslut den till en förankringspunkt.

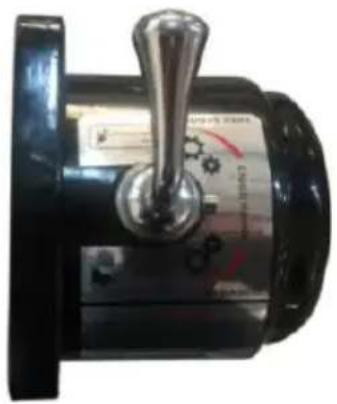

Vinschens koppling tillåter snabb avrullning av kabeln för hakning till lasten eller förankringspunkten. Växelreglagefliken belägen på vinschens redskapshus manövrerar kopplingen enligt följande:

1. Dra och rotera kopplingsspaken MEDURS till "Frånkopplad" position som visas i figuren nedan. Om det finns en belastning på vajern, kan kopplingsspaken inte vända lätt. TRYCK INTE PÅ KOPPLINGSSPAKEN. Släpp spänningen på vajern genom att mata ut lite av vajern, försök sedan släppa kopplingen.
2. Dra ut vajern och säkra den till förankringen eller lasten.
3. Se till att det finns minst fem varv av vajer eller åtta varv av syntetisk rep kvar på trumman.
4. Återanslut trumman genom att rotera kopplingsspaken till "INGÅNG"-läget.
5. VARNING: SPAKEN MÅSTE VARA I INAKTIVT LÄGE OCH LÅST FÖR VINSCHNING.

GRATISSPOOL:

Om du vill stänga av den trådlösa fjärrkontrollen, tryck och håll den röda knappen i cirka 0,3 sekunder, och den gröna signallampan slocknar och fjärrkontrollen fungerar inte.

Om du behöver para ihop den nya trådlösa fjärrkontrollen med den trådlösa mottagaren på vinschen, när den trådlösa fjärrkontrollen är påslagen, tryck UT och I tillsammans, då kommer den gröna signallampan att blinka. Och slå på den trådlösa mottagaren samtidigt så är ihopparningen klar!

Kontrollera igen all kabeldragning innan du fortsätter.

Anslut vinschens handkontroll. Det rekommenderas att vinschningen sker från förarplatsen för att säkerställa säker drift. För att påbörja vinschningen, starta fordonets motor, lägg i neutralläge i växellådan och håll motorvarvtalet på tomgång.

Använd handkontrollen eller den trådlösa fjärrkontrollen tills fordonet har hämtats. Kontrollera regelbundet vinschen för att säkerställa att kabeln lindas jämnt på trumman.

Notera:

• Vinscha aldrig med fordonet i växel eller i parkeringsläge, vilket skulle skada fordonets växellåda.
• Linda aldrig kabeln runt föremålet och krok kabeln i sig själv. Detta orsakar skada på föremålet som dras, och kan orsaka knickar eller slita ut kabeln.
• Håll händer, kläder, hår och smycken borta från trumområdet och när du vinschar.
• Använd aldrig vinschen om kabeln är sliten, böjd eller skadad.
• Låt aldrig någon stå nära kabeln eller i linje med kabeln bakom vinschen medan den är under belastning. Om kabeln skulle glida eller brista, kan den plötsligt piska tillbaka mot vinschen, vilket utgör en fara för alla i området. Stå alltid väl åt sidan medan du lindar.
• Lämna inte växeln inkopplad när vinschen inte används.

KONTROLLERA VINSCHEN NOGA OCH GRUNDLIGT INNAN ANVÄNDNING!

UNDERHÅLL

Det är starkt rekommenderat att vinschen används regelbundet (en gång i månaden). Enkelt uttryckt, dra ut kabeln 15 m, spola tillbaka 5 meter fritt, och dra sedan in den igen. Detta håller alla komponenter i gott skick så att vinschen kan vara pålitlig när den behövs. Kontakta din auktoriserade återförsäljare för teknisk assistans och reparationer.

RESERVDELAR

Ett omfattande sortiment av reservdelar finns tillgängligt.

Vänligen kontakta distributören eller den lokala återförsäljaren.

VINSCHKAPACITET

- Dragkapaciteten minskar när lutningen ökar.

- Vinschen är inte avsedd som en lastsäkringsanordning.

OBSERVERA:

Säkerhetsåtgärderna och instruktionerna som diskuteras i den här manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det

måste operatören förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men måste tillämpas av operatören.

OBSERVERA:

Denna vinsch måste monteras med vajern i underkanten av lindningsriktningen.

Säkerhetsåtgärderna och instruktionerna som diskuteras i denna manual kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Operatören måste förstå att sunt förnuft och försiktighet är faktorer som inte kan byggas in i produkten, utan måste tillämpas av operatören.

Underhåll

• Kontrollera alla elektriska komponenter ofta för att säkerställa att de är rena och har säkra anslutningar.
• Denna artikel utsätts för väder och vind; fukt kan samlas inuti vinschen när den utsätts för regn, tryckrengöringsmedel, ångtvätt, flodövergångar och vanlig biltvätt. För att förhindra korrosion är det bäst att använda vinschen minst en gång i månaden, även om det är för att rulla ut några meter och dra in den igen. Den genererade värmen hjälper till att skingra eventuell kondens.
• Kontrollera regelbundet att alla bultar och kopplingar är åtdragna och säkra. Dessa kan lossna under hårda arbetsförhållanden.
• Under normala förhållanden bör vinschen inte behöva service. Om du använder vinschen regelbundet bör du överväga ett serviceschema för att maximera vinschens livslängd och prestanda.
• Om vinschen är helt nedsänkt i vatten, se till att den servas vid nästa lämpliga intervall före förvaring.

Se till att vinschmotorn är ren och torr, byt fett i växellådan och andra inre delar med ett kvalitetsfett av lagertyp.

- Kontrollera vinschvajern före användning för tecken på slitage. Om det finns tecken på slitage, byt ut den före användning.

- Linda vajern ordentligt på trumman. Efter varje användning av vinschen ska vajern rullas ut till den punkt där kabeln ligger prydligt på trumman och rulla igen under belastning.

FUNKTIONER OCH SPECIFIKATIONER

Model SPEC.	S6000	S10000	S12000	S C 13000	SEC16800T
Spänning	12V likström	12V likström	12V likström	12V likström	12V likström
Nominell effekt	2,5 hk	3HP	5,5 hk	6,6 hk	5,7 hk
Utväxlingsför hållande	195,8:1	265: 1	265: 1	265: 1	312,4:1
Trådens längd	1,8 m	1,8 m	1,8 m	1,8 m	1,8 m
Rep eller kabel	Syntetiskt , 1/4 tum * 55 fot	Syntetiskt , 7/20 tum * 65 foteller stål21/64 tum * 65 fot	Syntetisk 7/20 tum * 75,5 fot eller stål 7/2 tum * 85 fot	Syntetisk 3/8 tum * 80 foteller stål 3/8 tum * 80 fot	Stål , 7/16 tum * 85 fot
Montering Bult Mönster	166,4 x 114,3 mm	254x114,3mm	254x114,3mm	254x114,3mm	254x114,3 mm
Nominell lindragning	6000 pund	10 000 pund	12000 pund	13500 pund	18000 pund

6000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3
Klassad linjedra per lager	Pund	6000	42 00	3700
	kg	2721	1900	1678
KumulativKabelkapacitet	Fot	14,7	29,5	55
	M	4,5	9.0	16,5

10000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linje	Pund	10000	7930	65 00	560 0

dra per lager	kg	4536	3596	29 48	254 0
KumulativKabelkapacitet	Fot	17	38,7	64,6	65
	M	5.2	11,8	19,7	19,8

12000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	12000	9210	8030	6 900
	kg	5440	4170	3640	3125
KumulativKabelkapacitet	Fot	17	41	72	85
	M	5.1	12.4	21,7	26

13500 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	13 5 00	10 500	9200	7120
	kg	6122	4 762	4 173	3 229
KumulativKabelkapacitet	Fot	15	34,6	58,6	80
	M	4,58	10,54	17,87	2 4

18000 LBS LINDRAGNING OCH KABELKAPACITET

Kabellager		1	2	3	4
Klassad linjedra per lager	Pund	1 80 00	13779	11202	9 530
	kg	8163	6250	5081	4 321
KumulativKabelkapacitet	Fot	16,64	37,78	63,40	85
	M	5.1	11,5	19.3	2 6

FELSÖKNING

Symtom	Möjliga orsaker	Korrigerande åtgård
Motorn går inte eller bara i en riktning	1. Stäng av den så att inte fungerar2. Trasiga ledningar eller dålig anslutning3. Skadad motor	1. Byt ut en ce-brytare2. Kontrollera om det finns dåliga anslutningar3. Byt ut eller reparera motor
Motorn går extremt varm	1. Lång driftsperiod2. misslyckades eller togs bortöverbelastning3. Skadad motor	1. låg för att svalna2. placera eller reparera överbelastning3. byt ut eller reparera motor
Motorn går, men med otillräcklig effekt eller linjehastighet	1. Svagt batteri2. För lång vajer från bat till vinsch3. Dålig batterianslutning4. Dålig mark5. Skadad motor	1. Ladda eller byt batteri och kontrollera laddningssystemet2. Håll vinschen inom det avständ som tillåts av ledningarna3. Kontrollera batteripolerna för korrosion och rengör vid beho4. Kontrollera och rengör anslutningarna5. byt ut eller reparera motor
Vinschen går baklänges	1. tor-ledningar omvända2. klådans ledningar omvända3. Batteribrytaren är felakti installerad	1. Kontrollera kablarna2. Kontrollera kablarna3. Kontrollera batterianslutningarna
Motorn går men trumman snurrar inte	1. Kopplingen är inte ilago	1. Lägg i kopplingen
Vinschrullar	1. Överbelastning	1. Minska belastningen eller fördubbla linjen
Motorn går men stannar	1. Överbelastning/för hög belastning	1. Låt svalna

6000-13500LB VINSCHDELSLISTA

Artikelnummer	Beskrivning	Antal	Artikelnummer	Beskrivning	Antal
1	Sexkantsskru v	1	18	Växellådsfäste	1
2	Fjäderbricka	1	19	Fjäderbricka	10
3	C -låshandtag	1	20	Sexkantsskruv	10
4	Mutterhatt	1	21	Lagerbussning	2
5	Kopppackning	1	22	Tätningsbricka	2
6	Fjäderbricka	1	23	Durm-montering	1
7	O-ring	2	24	Broms montering	1
8	Växellådshus	1	25	Slipsnål	2
9	axelhylsa	1	26	Motoraggregat	1
10	solutrustning	1	27	Skruv med korsförsänkning	4
11	3:e planetväxeln	1	28	Montering fäste för styrenhet	2
12	Dubbel inre växel	1	29	Solenoid	2
13	2:a planetväxeln	1	30	Trådlös fjärrmottagare	1
14	1:a planetväxeln	1	31	Trådlös fjärrsändare	1
15	Tätningsbricka	1	32	Trådbunden fjärrkontroll	1
16	Sexkantsskru v	4	33	Batteriets negativa (-) ledning	1
17	Fjäderbricka	4	34	Montering av skruvsats	1

EXPLOSIVT DIAGRAM

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagarantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.

Produkter som är märkta som sådana får inte kasseras med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 kanadensiska republiken.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plats, Rancho Cucamonga, Kalifornien 91730

UK

REP
