BRUKSANVISNING QYC500-WB Vevor

Teknisk support och E- garanticertifikat www.vevor.com/support

MANUELL TRAILER UPPHOVSMAN

ANVÄNDARE MANUELL

MODELL : QYC 500- WB

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tächl alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera förs när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUAL TRAILER MOVE

MODELL: QYC500-WB

WARNING: Läs och förstå allt instruktioner. Underlåtenhet att föl instruktioner listade nedan kan bli resultatet på allvar skada.

1. Kontrollera om däcket har tillräckligt med gas innan använda. Om das gas är inte tillräckligt, snälla pumpa upp däcket innan använda.

2. Kontrollera om skruvdelen är lösa, om ja, snälla dra åt den. 3. Gördet överbelastning.

FÖRSIKTIGHET: Läs instruktionerna för säker användning noggran

Montering Försiktighetsåtgärder

1. Montera endast enligt dessa instruktioner. Felaktig montering kan sk faror.
2. Slitage ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller när under påverkan av alkohol, eller medicin.
6. Viktkapacitet och andra produktegenskaper gäller för ordentligt och färdigmonterad produkt endast.

Använda Försiktighetsåtgärder

FÖR ATT FÖRHINDRA ALLVARLIGA I JURY OCH DÖDEN FRÅN TI PPING:

1. Sitt inte, stå eller klättra på detta punkt.
2. Denna produkt är inte vid oy. Gör inte det tillåta barn till spela me nära detta punkt.
3. Lyft inte medan den är lastad.
4. För att förhindra tippning, tryck/dra endast med det medföljande handtaget. 5. Använd endast på avsett sätt.
5. Inspektera före varje användning. Använd inte det om delar är lös skadad.
6. Efter användning, vänligen torka innan lagring för att undvika rostar bultar påverkar använda.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	QYC500-WB
Max. Brutto Trailer WT	500 lbs
Montering Typ av fäste	Bolt-On Montering Konsol
Vevtyp	Topp - Vind
Range(Höjden på mottagningsrör ovan jord)	13-23,2 tum
Hjul	9"
Material	Stål

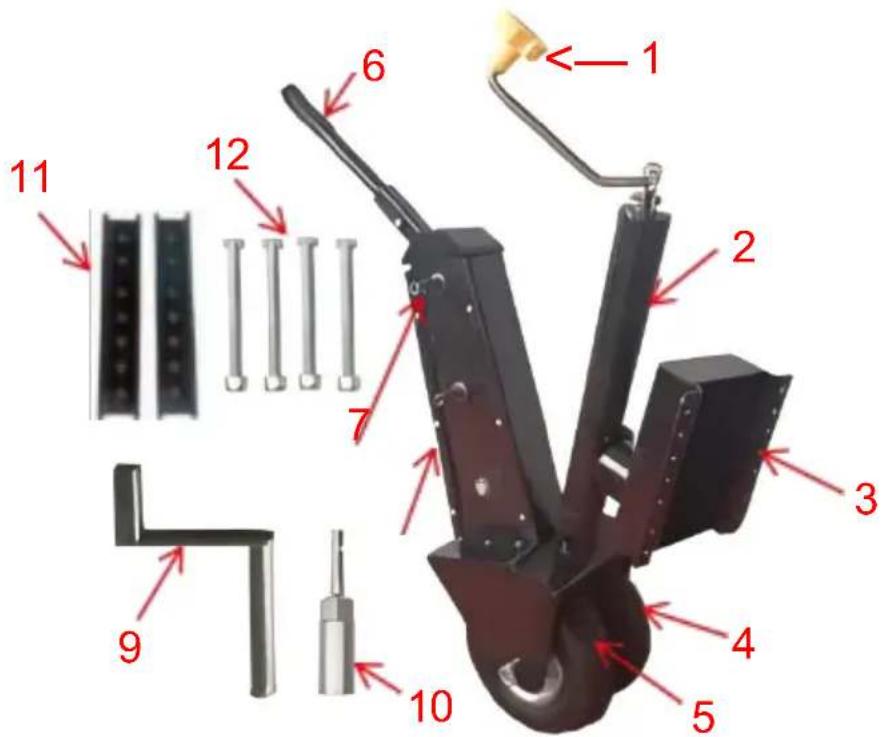

STRUKTURERA DIAGRAM

<— 1 6 12 11 2 7 3 4 5 9 10

1. Jack Handtag 2. Jack 3. Anslutning Plåt 4. Hjul 5. Redskap Kedjor
2. Styrning / Broms Handtag 7. Låg Redskap Drivaxel 8. Medium Redskap Drivaxel
3. Kör Handtag 10. Hylsa 11. Montering Beslag 12. Montering bultar

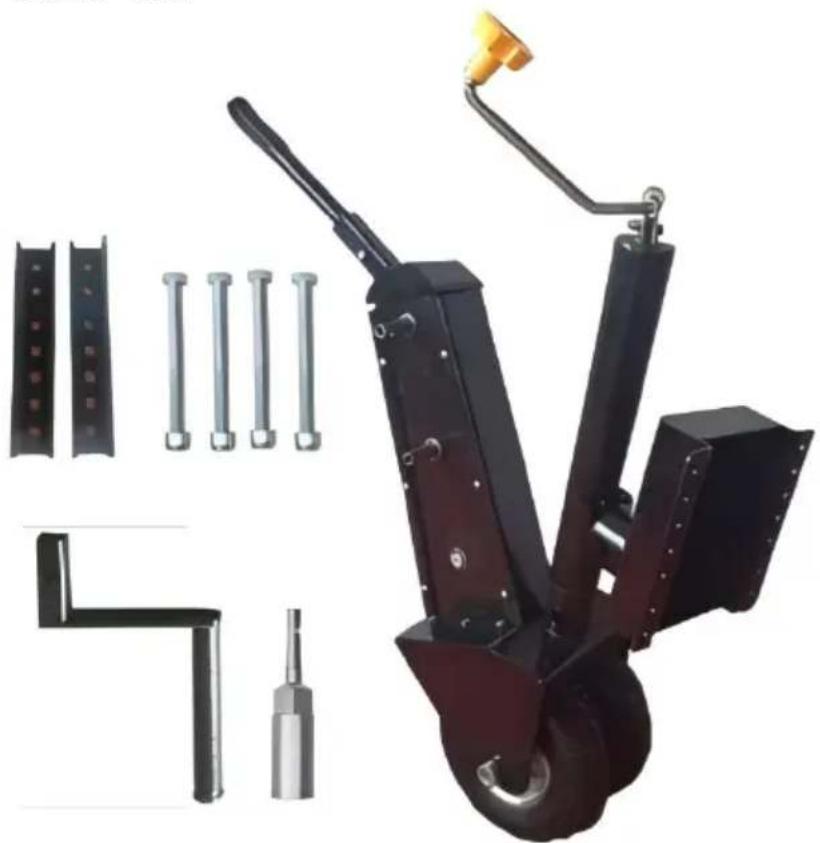

KOMPONENTER

A ×1	B × 1	C x 1
D × 1	E ×1	F × 2
G × 4	H ×1	jag ×1

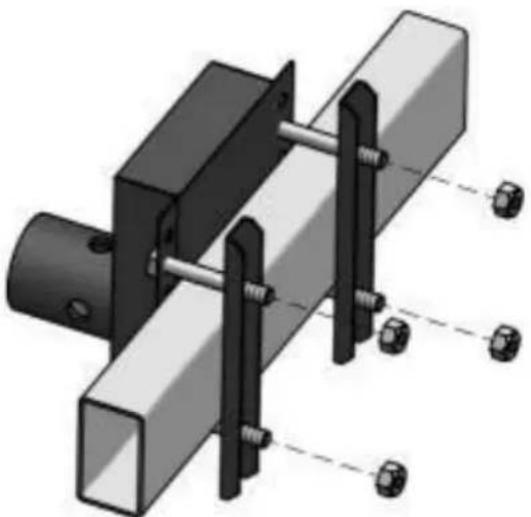

MONTERING

1. Vid montering av släpvagnsdomkraft är det är bäst att koppla upp sig till dragfordon till se till att trailern är säkra.

2. Montera domkraften baserat på ritningen som visas ovan.

3. Se till bultar och nylock muttern är ordentligt åtdragna. Kolla regelbundet att se till att bultar och nylock nötter är säkert tätt.

TESTA ENHETEN:

WARNING!

Se alltid till att operatören och åskådare är medvetna om stabiliteten enheten ladda.

1) Sänk släpvagnen gradvis tills domkraften är ovan jord och släpet med stöd av Trailer Valet.

NOTERA: Behåller trailern jock nära marken förhindrar att allvarliga skador uppstår på grund av oväntade fel.

NOTERA: Om däcken på Trailer Valet verkar för tömda d och inte hålla vikten, då måste du sänka kontakta och ta bort enheten för att kontrollera luften tryck.

ATT FÄSTA FÖRARE

Alternativ 1: Manuell drift

1) Fäst enheten hantera till det låga eller medium växel drivaxel.

Alternativ 2: Använda D rill socket

WARNING!

Om du är använder a sladdlös borra, vara säker din batteri packa ä laddas före användning. Följ tillverkarens rekommendationer från din borr/drivenhet.

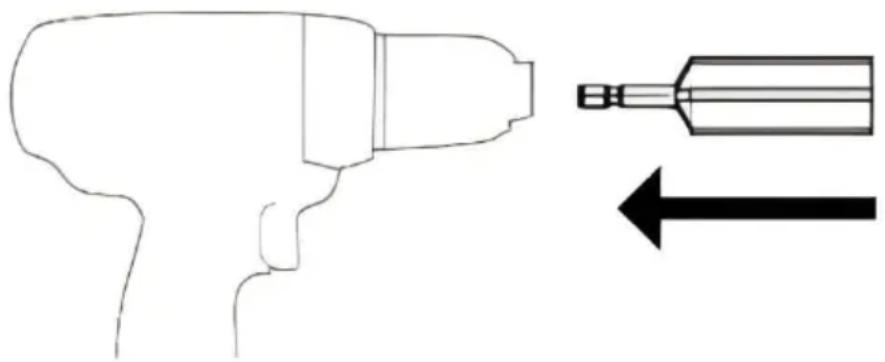

1) Använd chucken på din borr/skruvdragare, anslut till borrhylsan.

2) Dra alltid åt borren mot borrhylsan. En läkare kan komma förlora orsaka skada.

3) Om du använder en borrmaskin/skruvdragare med sladd, kontrollera det nätsladdar och förlängning sladdar placeras så att däcken på Trailer Valet resp rörlig

fordon kommer inte skada sladdarna eller att sladdar kan inte bli trampad på, snubblat eller på annat sätt utsatt för skador eller stress 4) Rikta in och sätt in borrhylsan till det låga kugghjulsdrivaxel.

DRIFT ANORDNING

WARNING!

Håll stadigt i borren/skruvdragaren när du kopplar in ha högt initialt vridmoment.

1) När du är få redo till fungera de enhet, fabrikat säker du har en handen grep ordentligt om broms, och d andra hand greps fast på enheten hantera.
2) Långsamt lyft upp styrningen handtag tills bromsen är urkopplad och start veva.

OBS: Det är viktigt att du bara styr enheten när du är veva och de är flytta.Försök g till sväng de styrning hantera på a död stopp gör växlarna faller ur riktning .

TA BORT DEN ANORDNING

1) Ta bort borren/drivningen hantera.
2) Sänk domkraft till Trailer Valet är ovanför marken.
3) Tappa låset mutter och lossa monteringsbeslagen.

UNDERHÅLL

• Do inte överbelasta.
• Efter använda, behaga torka före förvaring till undvika rostar av bultar påverkar använda.
• Kontrollera regelbundet bultar för lossa ess.
• Ansök multipurpose fett till de kedja av ta bort framsidan täcka o enheten.
• Inspektera däcken för skador. Byt däck omedelbart om d skadad.
