QYC500-WB - Verricello elettrico Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	QYC500-WB
Tipo di prodotto	Cricco per rimorchio manuale
Capacità di carico massima	500 libbre
Tipo di montaggio	Bullonato
Tipo di manovella	Alto-Vento
Gamma di altezza	13 a 23,2 pollici
Diametro della ruota	9 pollici
Materiale	Acciaio
Utilizzo principale	Spostare e sostenere rimorchi
Metodo di sollevamento	Manuale con manovella o chiave a percussione
Funzione freno	Freno a mano integrato
Lubrificazione richiesta	Grasso multiuso sulla catena
Manutenzione pneumatici	Controllare e gonfiare regolarmente
Controllo prima dell'uso	Controllare il serraggio dei bulloni
Conservazione	Asciugare dopo l'uso per evitare ruggine
Attrezzatura di sicurezza consigliata	Occhiali di sicurezza e guanti
Ricambi	Contattare il supporto Vevor
Garanzia	Certificato di garanzia elettronico su vevor.com/support

Domande frequenti - QYC500-WB Vevor

Qual è la capacità di carico del cricco Vevor QYC500-WB?

La capacità massima è di 500 libbre (circa 227 kg).

Il cricco QYC500-WB è compatibile con tutti i tipi di rimorchi?

È progettato per rimorchi con supporto di montaggio bullonato. Verificare la compatibilità delle dimensioni del proprio attacco.

Posso usare un trapano elettrico per azionare questo cricco?

Sì, è possibile utilizzare un adattatore per trapano sull'albero di trasmissione inferiore. Assicurarsi che la batteria sia carica se si utilizza un trapano a filo.

Come mantenere la catena del cricco?

Applicare regolarmente grasso multiuso sulla catena rimuovendo il coperchio anteriore. Controllare anche il serraggio dei bulloni.

Cosa fare se i pneumatici del cricco sono sgonfi?

Gonfiare i pneumatici alla pressione raccomandata. Se i pneumatici non tengono il carico, abbassare il cricco e controllare la pressione dell'aria.

Come assemblare il cricco Vevor QYC500-WB?

Seguire lo schema di montaggio fornito. Fissare i supporti di montaggio utilizzando bulloni e dadi nylock. Assicurarsi che tutto sia ben serrato prima dell'uso.

Il cricco è sicuro per i bambini?

No, questo prodotto non è un giocattolo. Non lasciare che i bambini giochino con o si avvicinino al cricco in funzione.

Posso usare il cricco per sollevare il rimorchio carico?

No, non sollevare il rimorchio mentre è carico. Usare il cricco solo per spostare o sostenere il rimorchio vuoto.

Come riporre il cricco dopo l'uso?

Pulire e asciugare accuratamente il cricco prima di riporlo per evitare ruggine. Conservarlo in un luogo asciutto.

Dove trovare ricambi o assistenza tecnica?

Visitare il sito www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico.

MANUALE UTENTE QYC500-WB Vevor

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO MANUALE TRASLOCATORE

MANUALE UTENTE

MODELLO: QYC 500- WB

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in risparmio metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

MANUALE TRASLOCATORE PER RIMORCHIO

MODELLO: QYC500-WB

AVVERTIMENTO: Leggi e comprendi tutte le istruzioni. Il mancato rispetto di tutte le istruzioni elencate di seguito potrebbe risultare in infortunio.

1. Controllare che il pneumatico abbia abbastanza carburante prima dell'utilizzo. Se il gas del pneumatico non è abbastanza, si prega di gonfiare il pneumatico prima dell'utilizzo.
2. Controllare se la parte della vite è allentata; se sì, stringerla. Non sovraccaricare.

ATTENZIONE: leggere attentamente le istruzioni per un funzionamento sicuro. Precauzioni per l'assemblaggio.

1. Montare solo seguendo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Durante l'assemblaggio, indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. La capacità di peso e altre capacità del prodotto si applicano solo a un prodotto correttamente e completamente assemblato.

Precauzioni per l'uso

PER PREVENIRE GRAVI INFORTUNI O MORTE DALLA

MANCANZA:

1. Non sedersi, non stare in piedi o arrampicarsi su questo articolo.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.
3. Non sollevare mentre è carico.
4. Per evitare il ribaltamento, spingere/tirare utilizzando solo la maniglia in dotazione. 5. Utilizzare solo come previsto.

6. Ispezionare prima di ogni utilizzo. Non utilizzare se le parti sono allentate o danneggiate.

1. Dopo l'uso, asciugare prima della conservazione per evitare che i bulloni arrugginiscano e compromettano l'utilizzo.

CONSERVARE QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	Modello QYC500-WB
Max. Lordo Rimorchio W -1	500 libbre
Montaggio Tipo di staffa	Imbullonato Montaggio Staffa
Tipo di manovella	In alto - Vento
Intervallo (altezza del tubo ricevente sopra terra)	13-23,2 pollici
Ruota	9"
Materiale	Acciaio

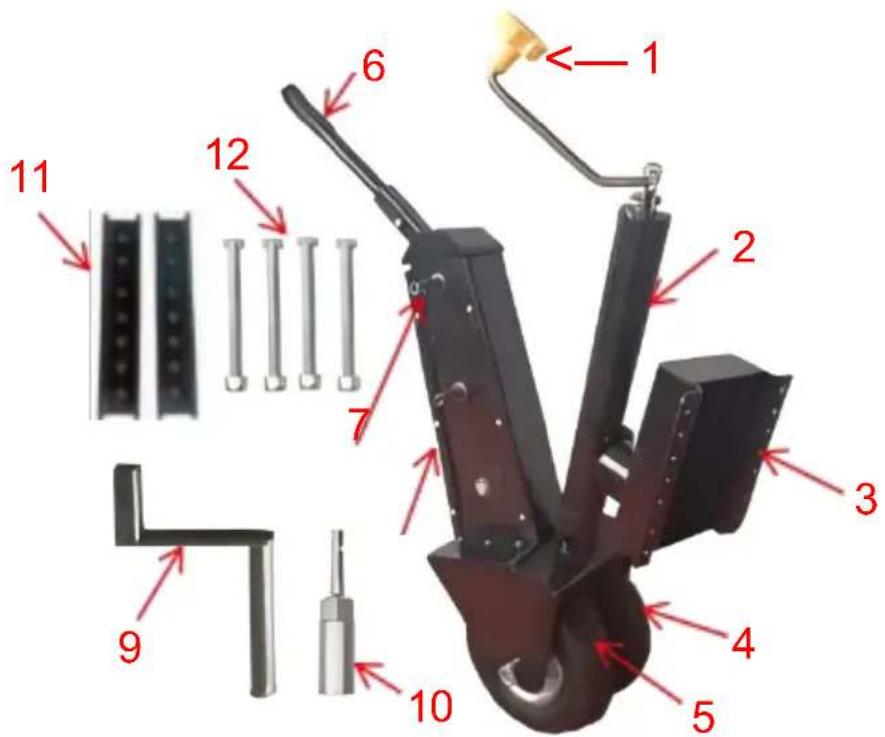

DIAGRAMMA DELLA STRUTTURA

1. 1. Maniglia 2. Jack 3. Collegamento Tavola 4. Ruote 5. Ingranaggio Catene
2. 6. Sterzo / Freno Maniglia 7. Bassa Ingranaggio Albero di trasmissione 8. Medio Ingranaggio Albero di trasmissione
3. 9. Guidare Manico 10. Manica 11. Montaggio Raccordi 12. Montaggio bulloni

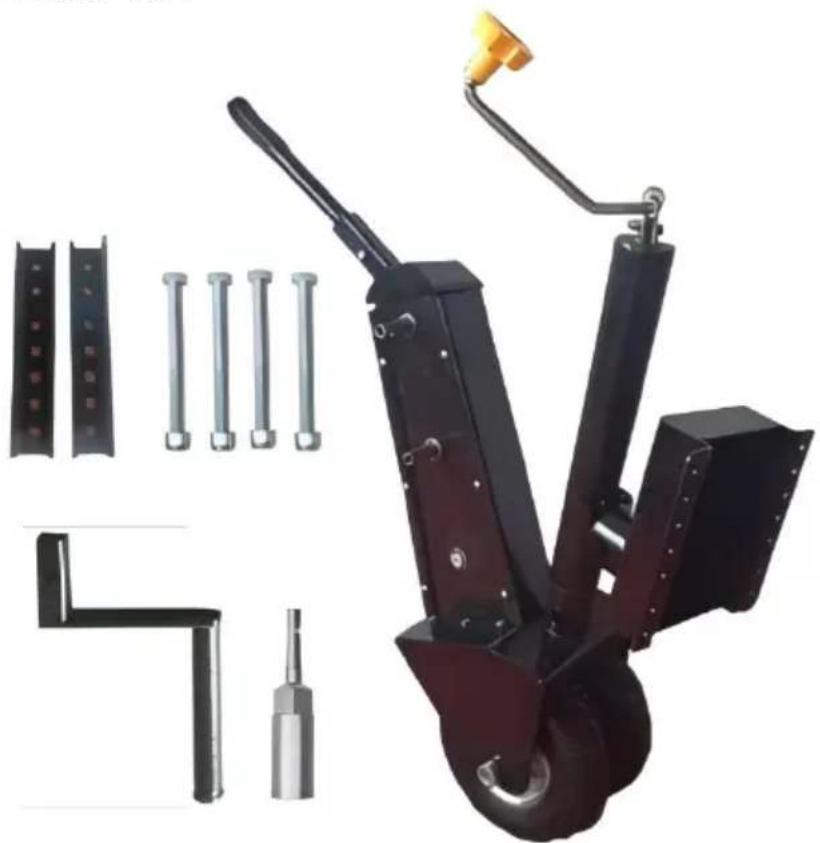

COMPONENTI

Un ×1	La ×1	La ×1
E ×1	E ×1	E ×2
II ×4	H ×1	IO ×1

ASSEMBLAGGIO

1. Durante il montaggio del cric del rimorchio, è meglio agganciarsi al veicolo di traino e assicurarsi che il rimorchio sia sicuro.
2. Montare il martinetto in base al disegno mostrato sopra.
3. Assicurarsi che bulloni e dadi di bloccaggio siano serrati saldamente. Controllare regolarmente per assicurarsi che i bulloni e i dadi di bloccaggio siano saldamente stretti.

TEST DEL MONTAGGIO:

AVVERTIMENTO!

Assicurarsi sempre che l'operatore e gli astanti siano consapevoli della stabilità del carico.

1) Abbassare gradualmente il rimorchio fino a quando il cric è fuori e il rimorchio è completamente supportato dal Trailer Valet.

NOTA: Mantenere il rimorchio vicino al terreno impedisce che si verifichino gravi danni dovuti a guasti imprevisti.

NOTA: Se gli pneumatici del Trailer Valet sembrano troppo sgonfi e riescono a tenere il peso, allora devi abbassare il martinetto e rimuovere il dispositivo per controllare la pressione dell'aria.

ALLEGANDO AUTISTA

Opzione 1: Funzionamento manuale

1) Collegare l'unità di comando all'albero di trasmissione basso o medio.

Opzione 2: utilizzo della presa per trapano

AVVERTIMENTO!

Se si utilizza un trapano senza fili, assicurarsi che la batteria sia completamente carica prima dell'uso. Seguire le raccomandazioni del produttore del trapano/avvitatore.

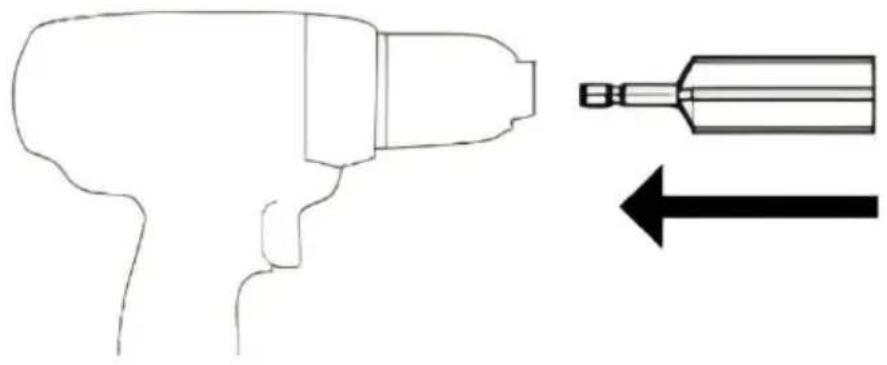

1) Utilizzando il mandrino del trapano/avvitatore, collegarlo alla presa per trapano.

2) Serrare sempre il trapano alla presa del trapano. Il trapano può allentarsi e causare infortuni.

3) Se si utilizza un trapano/avvitatore con cavo, verificare che i cavi di alimentazione e le prolunghe siano posizionati in modo che gli pneumatici del Trailer Valet o il veicolo in movimento non danneggino i cavi o che i cavi non vengano calpestati, inciampati o altrimenti sottoposti a danni o stress.

il veicolo sarà non danneggiare i cavi o che i cavi possano non essere calpestato accesi, inciampati o altrimenti sottoposti a danni o stress.

4) Allineare e inserire la bussola del trapano nella parte bassa dell'albero di trasmissione ad ingranaggi.

Tenere saldamente il trapano/avvitatore durante l'inserimento. Il trapano ha elevata coppia iniziale.

1) Quando sei pronto a operare il dispositivo, assicurati di avere una mano stretta saldamente sul freno e l'altra mano che afferra fermamente la guida maniglia.

2) Sollevare lentamente la maniglia dello sterzo fino a quando il freno è disimpegnato e iniziare a manovellare.

NOTA: È importante guidare il dispositivo solo quando la manovella e il rimorchio sono in movimento. Tentare di girare il volantino a un arresto completo causerà lo spostamento degli ingranaggi fuori allineamento.

RIMOZIONE DEL DISPOSITIVO

1) Rimuovere il trapano/la maniglia di guida.

2) Abbassare il cric fino a quando il Trailer Valet è sopra il suolo.

3) Allentare il dado di bloccaggio e allentare i dispositivi di fissaggio.

MANUTENZIONE

● Non sovraccaricare. - Dopo l'uso, asciugare prima della conservazione per evitare che la ruggine dei bulloni comprometta l'uso. - Controllare regolarmente i bulloni per verificare che non siano allentati. - Applicare grasso multiuso alla catena rimuovendo la copertina anteriore del dispositivo. - Controllare che gli pneumatici non siano danneggiati. Sostituire immediatamente lo pneumatico se danneggiato.
