QYC500-WB - Cabrestante eléctrico Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	QYC500-WB
Tipo de producto	Gato de remolque manual
Capacidad de carga máxima	500 libras
Tipo de montaje	Atornillado
Tipo de manivela	Haut-Vent
Rango de altura	13 a 23,2 pulgadas
Diámetro de la rueda	9 pulgadas
Material	Acero
Uso principal	Mover y soportar remolques
Método de elevación	Manual con manivela o llave de impacto
Función de freno	Freno de mano integrado
Lubricación requerida	Grasa multiusos en la cadena
Mantenimiento de los neumáticos	Verificar e inflar regularmente
Control antes de uso	Verificar el apriete de los pernos
Almacenamiento	Secar después del uso para evitar la oxidación
Equipo de seguridad recomendado	Gafas de seguridad y guantes
Piezas de repuesto	Contacte al soporte de Vevor
Garantía	Certificado de garantía electrónica en vevor.com/support

Preguntas frecuentes - QYC500-WB Vevor

¿Cuál es la capacidad de carga del gato Vevor QYC500-WB?

La capacidad máxima es de 500 libras (aproximadamente 227 kg).

¿El gato QYC500-WB es compatible con todos los tipos de remolques?

Está diseñado para remolques con soporte de montaje atornillado. Verifique la compatibilidad de las dimensiones de su enganche.

¿Puedo usar un taladro eléctrico para accionar este gato?

Sí, puede usar un adaptador de taladro en el eje de transmisión inferior. Asegúrese de que la batería esté cargada si usa un taladro inalámbrico.

¿Cómo mantener la cadena del gato?

Aplique regularmente grasa multiusos en la cadena quitando la tapa frontal. Verifique también el apriete de los pernos.

¿Qué hacer si los neumáticos del gato están desinflados?

Infle los neumáticos a la presión recomendada. Si los neumáticos no soportan la carga, baje el gato y verifique la presión de aire.

¿Cómo ensamblar el gato Vevor QYC500-WB?

Siga el diagrama de ensamblaje proporcionado. Fije los soportes de montaje usando los pernos y tuercas nylock. Asegúrese de que todo esté bien apretado antes de usar.

¿El gato es seguro para los niños?

No, este producto no es un juguete. No permita que los niños jueguen con él o se acerquen al gato en funcionamiento.

¿Puedo usar el gato para levantar el remolque cargado?

No, no levante el remolque mientras esté cargado. Use el gato solo para mover o soportar el remolque vacío.

¿Cómo guardar el gato después de su uso?

Limpie y seque cuidadosamente el gato antes de guardarlo para evitar la oxidación. Almacénelo en un lugar seco.

¿Dónde encontrar piezas de repuesto o asistencia técnica?

Visite el sitio web www.vevor.com/support para soporte técnico y certificado de garantía electrónico.

MANUAL DE USUARIO QYC500-WB Vevor

OPERATIVO DISPOSITIVO

¡ADVERTENCIA!

Soporte técnico y Certificado de garantía electrónica www.vevor.com/support

REMOLQUE MANUAL PARA MUDANZAS

MANUAL DEL USUARIO

MODELO: QYC 500-WB

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado

cuando realiza un pedido con nosotros, si realmente está ahorrando en comparación con las principales marcas líderes.

VEVOR®

HERRAMIENTAS RESISTENTES, MITAD DE PRECIO

REMOLQUE MANUAL PARA MUDANZAS

MODELO: QYC500-WB

ADVERTENCIA: Lea y comprenda todas las instrucciones. No seguir las instrucciones enumeradas abajo puede resultar en lesiones graves.

1. Compruebe si el neumático tiene suficiente combustible antes de usarlo. Si el gas de los neumáticos no es suficiente, por favor, infle el neumático antes de usarlo.
2. Compruebe si la parte del tornillo está floja; en caso afirmativo, favor de apretarlo. 3. No lo sobrecargue.

PRECAUCIÓN: Lea atentamente las instrucciones para un uso seguro.

Precauciones de ensamblaje

1. Realice el montaje únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede crear peligros.
2. Use gafas de seguridad aprobadas por ANSI y guantes resistentes durante el ensamblaje.
3. Mantenga el área de ensamblaje limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No realice el montaje cuando esté cansado o cuando esté bajo la influencia del alcohol, drogas o medicamentos.
6. La capacidad de peso y otras capacidades del producto se aplican adecuadamente solo cuando el producto está completamente ensamblado.

Usar Precauciones

PARA PREVENIR GRAVES LESIONES Y LA MUERTE DE PROPIOS:

1. No se siente, no se pare ni trepe en este artículo.
2. Este producto no es un juguete. No permita que los niños jueguen con o cerca del artículo.
3. No levante mientras esté cargado.
4. Para evitar que se vuelque, empuje o tire utilizando únicamente el mango suministrado. 5. Utilícelo únicamente según lo previsto.
5. Inspeccione antes de cada uso. No utilice el si las regiones estan sueltas o danadas.
6. Despues del uso, sequelo antes del almacenamiento para evitar la oxidacion de los pernos y el conmovedor.

GUARDE ESTAS INSTRUCCIONES

MODELO Y PARAMETROS

Modelo	QYC500-WB
Máximo Bruto Tráiler WT	500 libras
Montaje Tipo de soporte	Atornillable Montaje Soporte
Tipo de manivela	Arriba - Viento
Rango(Altura de la tubo receptor arriba suelo)	13-23,2 pulgadas
Rueda	9"
Material	Acero

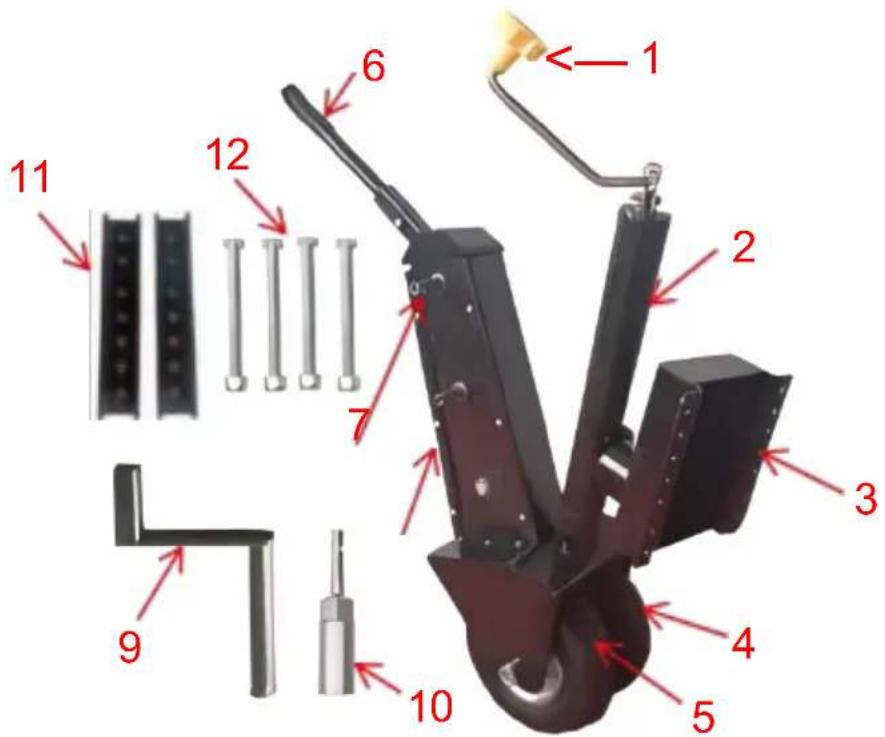

DIAGRAMA DE ESTRUCTURA

1. 1. Mango 2. Gato 3. Placa de conexion 4. Ruedas 5. Engranaje y cadenas
2. 6. Manija de direccion/freno 7. Eje de transmision de engranaje inferior 8. Eje de transmision de engranaje medio
3. 9. Mango de conduccion 10. Manga 11. Accesorios de montaje 12. Pernos de montaje

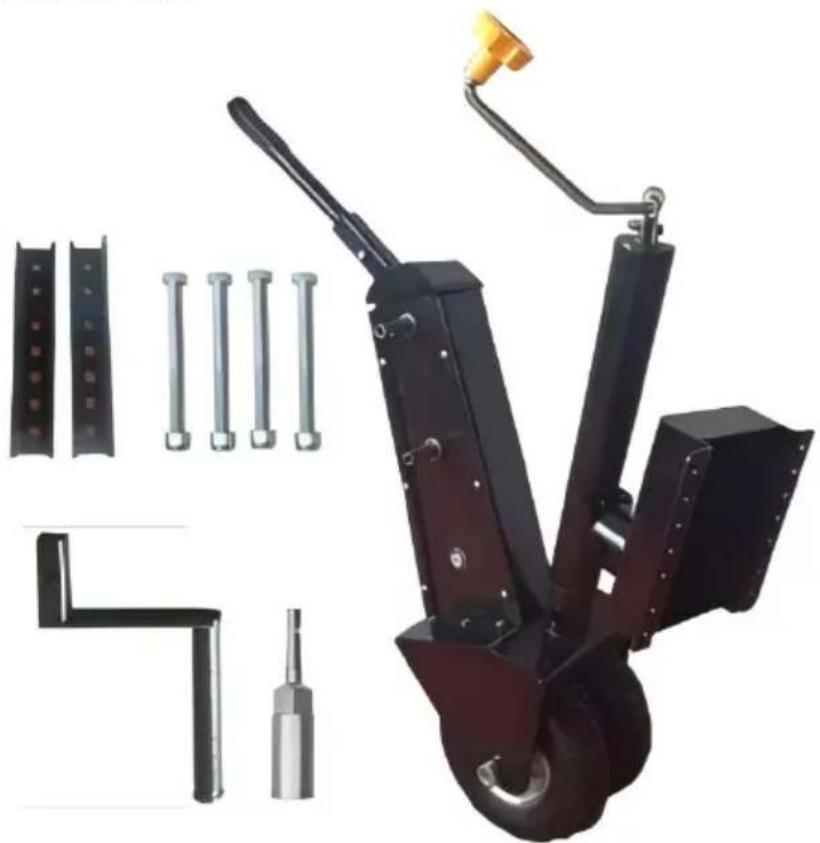

COMPONENTES

Un ×1	B×1	C ×1
D×1	mi×1	F×2
G ×4	yo ×1	I ×1

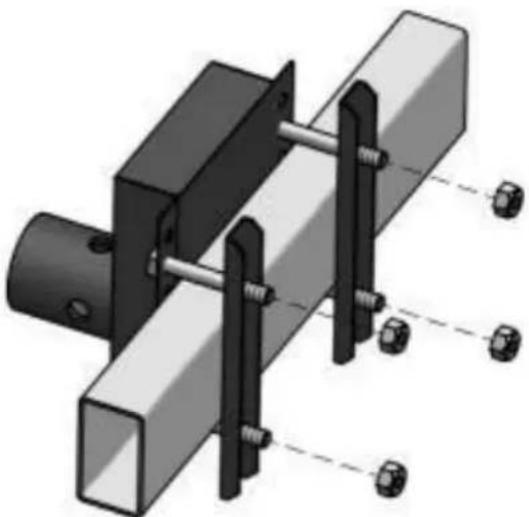

ENSAMBLAJE

1. Al montar el gato del remolque, es mejor conectarlo al vehiculo remolcador y asegurarse de que el remolque este seguro.
2. Monte el gato segun el dibujo que se muestra arriba.
3. Asegúrese de que los pernos y las tuercas de bloqueo de nailon estén bien apretados. Revise periódicamente para asegurarse de que los pernos y las tuercas de bloqueo de nailon estén bien apretados.

PRUEBA DEL CONJUNTO:

¡ADVERTENCIA!

Asegúrese siempre de que el operador y los transeúntes sean conscientes de la estabilidad de la carga.

1) Baje el remolque gradualmente hasta que el gato esté sobre el suelo y el remolque esté completamente soportado por Trailer Valet.

NOTA: Mantener el remolque cerca del suelo evita daños graves debido a fallos inesperados.

NOTA: Si los neumáticos del Trailer Valet parecen estar demasiado desinflados y no pueden sostener el peso, entonces debe bajar el remolque y retirar el dispositivo para verificar la presión de aire.

ACOPLAMIENTO DEL CONDUCTOR

Opción 1: Operación manual

1) Conecte la unidad de manejo hacia abajo o hacia abajo en el eje de transmisión.

Opción 2: Uso del zócalo del taladro

¡ADVERTENCIA!

Si está usando un taladro inalámbrico, asegúrese de que su batería esté completamente cargada antes de usarlo. Siga las recomendaciones del fabricante de su taladro/atornillador.

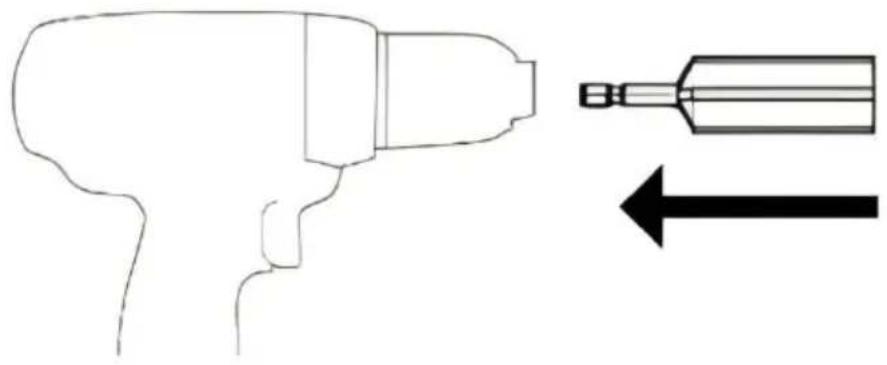

1) Usando el portabrocas de su taladro/destornillador, conéctelo al zócalo del taladro.

2) Siempre apriete el taladro al zócalo del taladro. El taladro puede salirse y causar lesiones.

3) Si utiliza un taladro/destornillador con cable, verifique que los cables de alimentación y las extensiones estén colocados de manera que los neumáticos del Trailer Valet o el vehículo en movimiento no dañen los cables ni permitan que los cables se dañen. No deben ser pisados, no deben causar tropiezos ni estar sujetos de cualquier otra forma a daños o tensiones.

4) Alinee e inserte el zócalo del taladro hasta el fondo en el eje de transmisión de engranajes.

OPERACIÓN DEL DISPOSITIVO

¡ADVERTENCIA!

Sujete el taladro/destornillador firmemente al colocarlo. El taladro tiene un alto par inicial.

1) Cuando esté listo para operar el dispositivo, asegúrese de tener una mano agarrada firmemente en el freno y la otra mano agarrada firmemente en el manillar de la unidad.

2) Levante lentamente el manillar de dirección hasta que el freno esté desacoplado y comience a arrancar.

NOTA: Es importante que maneje el dispositivo únicamente cuando esté arrancando y el tráiler se esté moviendo. Intentar doblar el manillar de dirección en punto muerto provocará que los engranajes se desalineen.

QUITAR EL DISPOSITIVO

1) Retire el taladro/accionamiento manual.

2) Baje el gato hasta que el Trailer Valet esté por encima del suelo.

3) Afloje la tuerca de bloqueo y suelte los accesorios de montaje.

MANTENIMIENTO

☐ No sobrecargue.

- Después de usar, séquelo antes de almacenarlo para evitar la oxidación de los pernos que afecte su uso.

☑□ Revise los pernos regularmente para ver si están flojos.

- Aplique grasa multiusos a la cadena para eliminar la cubierta frontal del dispositivo.

☐ Inspeccione los neumáticos para detectar daños. Reemplace el neumático inmediatamente si está dañado.

Fabricante: Shanghaimuxinmuyeyou xiangongsi

Dirección: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, baoshanqu, llevar a la fuerza

200000 CN.

Importado a Australia: NO PTY LIMITADO, 1 CALLE ROKEVA EASTWOOD Nueva Gales del Sur

2122 Australia

Importado a EE.UU: Sanven Tecnología Limitada, Suite 250, 9166 Anaheim Lugar, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu Sociedad Limitada

Maguncia Landstrasse. 69, 60329 Fráncfort en Principal.

UK

REP

YH CONSULTANTE LIMITADO.

C/ O Sí Consultante Limitado Oficina 147, Centurión

Casa, Londres Carretera, Staines-upon-Thames,

Surrey, TW18 4AX

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
